Различия между короткозамкнутым и фазным ротором

Короткозамкнутый и фазный роторы являются двумя основными типами роторов, которые применяются в электрических двигателях. Они отличаются друг от друга по нескольким параметрам и имеют различные характеристики, которые необходимо учитывать при выборе двигателя для конкретного применения.

Короткозамкнутый ротор, также известный как якорь с короткозамкнутым контуром, представляет собой ротор с проводниками, закороченными на себя. В этом типе ротора связь между закороченными проводниками и магнитным полем статора создает электромагнитное поле, которое вращается вместе с ротором. Этот тип ротора обладает высоким крутящим моментом при низких оборотах и широко применяется в промышленных двигателях.

Фазный ротор, также известный как обмотка ротора, состоит из нескольких обмоток, которые подключаются к внешней цепи через кольца и щетки. Этот тип ротора имеет несколько отдельных обмоток, которые создают различные магнитные поля и позволяют более точное управление скоростью и направлением вращения двигателя. Фазный ротор часто используется в переменных скоростных двигателях и системах автоматического управления.

Различия между короткозамкнутым и фазным ротором

Короткозамкнутый ротор, также известный как кольцевой ротор, является конструкцией, где обмотка ротора образует замкнутый контур. Это достигается путем соединения обмотки в конечных точках с помощью колец или пластин. Короткозамкнутый ротор имеет низкое сопротивление и высокую пусковую мощность, поэтому он часто используется в электродвигателях. Он обеспечивает высокий крутящий момент при пуске и хорошую стабильность при работе с нагрузкой.

Фазный ротор, также известный как ротор с обмотками большой взаимной индуктивности, состоит из нескольких обмоток, которые связаны между собой через резисторы и индуктивности. Фазный ротор используется в асинхронных двигателях и позволяет управлять скоростью вращения и направлением вращения. Он обеспечивает более гибкое и точное управление двигателем, поэтому широко применяется в промышленности.

Различия между короткозамкнутым и фазным ротором

Короткозамкнутый ротор, также известный как Squirrel Cage (Белка), состоит из кольцевой обмотки, закороченной на концах. Эта конструкция позволяет создать магнитное поле, вращающееся синхронно с магнитным полем статора. Короткозамкнутый ротор обладает высокой надежностью и эффективностью, но его скорость вращения ограничена.

Фазный ротор состоит из обмотки, имеющей несколько подключенных к концам зажимов. Фазные обмотки создают магнитное поле, которое может быть регулируемо по величине и направлению. Фазный ротор обеспечивает возможность регулировки скорости и направления вращения двигателя, что делает его более гибким в применении.

Основное различие между короткозамкнутым и фазным ротором заключается в способе создания магнитного поля и возможности регулировки скорости. Короткозамкнутый ротор используется в простых устройствах, где требуется надежная работа при постоянной скорости вращения, в то время как фазный ротор используется в более сложных системах, требующих изменения скорости и направления двигателя.

При выборе между короткозамкнутым и фазным ротором необходимо учесть требования к работе двигателя, его конкретные характеристики и условия эксплуатации. Оба типа ротора имеют свои преимущества и ограничения, поэтому выбор должен быть основан на конкретных потребностях и требованиях проекта.

Короткозамкнутый ротор

Короткозамкнутый ротор состоит из сердечника и обмотки, обмотка которого представляет собой закороченную цепь. Он получил свое название благодаря тому, что обмотка ротора помещена в каркас из проводников, который представляет собой короткое соединение между двумя концами ротора.

Когда обмотка ротора короткозамкнутого ротора подключается к источнику переменного тока, в нем генерируется магнитное поле. Это магнитное поле взаимодействует с магнитным полем статора, что создает вращающий момент и приводит к вращению ротора.

Одно из главных преимуществ короткозамкнутого ротора — его простота в изготовлении и малая стоимость. Кроме того, этот тип ротора обладает высокой надежностью и долгим сроком службы.

  • Простота в изготовлении;
  • Невысокая стоимость;
  • Высокая надежность;
  • Долгий срок службы.
Популярные статьи  Пломбировка счетчика электроэнергии - средство эффективной защиты от несанкционированного доступа и снижения рисков эксплуатации

Короткозамкнутый ротор широко применяется в различных отраслях промышленности и бытовой техники. Он используется в электрогенераторах, электрических двигателях, стиральных машинах, кондиционерах и других устройствах.

Конструкция короткозамкнутого ротора

Короткозамкнутый ротор состоит из сердечника и проводников, обмотанных на него. Сердечник обычно выполнен в виде пластин из железа с низким содержанием углерода для уменьшения потерь энергии из-за намагничивания. На пластинах сердечника присутствуют пазы, в которые размещаются проводники — обмотки ротора.

Проводники в короткозамкнутом роторе являются закрытыми контурами, что позволяет увеличить магнитную индукцию в обмотках ротора и достичь большей эффективности. Обычно используются проводники с высоким проводимостью, такими как медь или алюминий, что позволяет уменьшить потери энергии на преодоление сопротивления проводника.

Короткозамкнутый ротор имеет также желобчатую структуру. Желобы на сердечнике и проводниках ротора позволяют увеличить площадь поверхности контакта между проводниками и сердечником, что способствует более эффективному передаче магнитного потока и увеличивает крутящий момент двигателя.

В целом, конструкция короткозамкнутого ротора позволяет достичь высокой эффективности работы асинхронного двигателя и обеспечивает надежную передачу магнитного потока от статора к ротору.

Принцип работы короткозамкнутого ротора

Основной элемент короткозамкнутого ротора – это кольцевая обмотка из медных проводов, которая называется короткозамкнутым контуром. Контур закрыт и выполнен в виде замкнутого кольца, что обеспечивает постоянное магнитное поле внутри ротора. В короткозамкнутом роторе нет проводников, по которым может течь ток, как в фазном роторе, и поэтому он получил такое название.

Принцип работы короткозамкнутого ротора основан на вращении сильных магнитных полей, созданных обмоткой статора. При подаче трехфазного напряжения на статорные обмотки образуется переменное магнитное поле. Это поле взаимодействует с постоянным магнитным полем короткозамкнутого ротора и вызывает его вращение вместе с валом двигателя. Вращение ротора приводит к вращению основной части двигателя и преобразованию электрической энергии в механическую.

Для контроля скорости и направления вращения двигателя применяются специальные устройства, такие как частотные преобразователи и инверторы. Они позволяют регулировать частоту и амплитуду подаваемого напряжения и, следовательно, скорость вращения ротора.

Короткозамкнутый ротор позволяет достичь высокой мощности и эффективности работы, а также обеспечивает точное и стабильное движение оси. Он широко применяется в различных промышленных областях, таких как машиностроение, электротехника, автоматизация и другие.

Преимущества и недостатки короткозамкнутого ротора

Преимущества короткозамкнутого ротора:

  1. Высокий коэффициент полезного действия. Короткозамкнутый ротор имеет большую плотность поля, что позволяет ему обеспечивать более высокий крутящий момент при низкой нагрузке.
  2. Простота конструкции. Короткозамкнутый ротор состоит из сердечника и обмотки, что делает его производство и сборку более простыми.
  3. Надежность и долговечность. Наличие простых компонентов позволяет снизить вероятность возникновения поломок и увеличить срок службы машины.
  4. Высокое значение момента инерции. Короткозамкнутый ротор имеет большую массу и инерцию, что обеспечивает более стабильную работу машины в условиях переменной нагрузки.

Недостатки короткозамкнутого ротора:

  1. Ограниченные возможности регулирования скорости. Короткозамкнутый ротор имеет фиксированное число полюсов, что ограничивает его возможности по изменению скорости вращения.
  2. Высокая инерция. Большая масса и инерция ротора могут привести к более медленной реакции на изменения нагрузки и сложностям в управлении.
  3. Большой размер и вес. Ротор большого размера может быть тяжелым и занимать больше места, что ограничивает его применение в определенных областях.

Понимание преимуществ и недостатков короткозамкнутого ротора позволяет выбрать правильный тип ротора при проектировании электрических машин с переменным током.

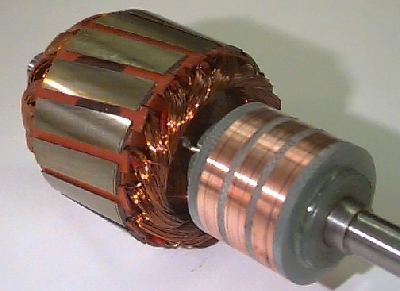

Фазный ротор

Фазный ротор состоит из сердечника, на котором установлены обмотки, обмотки располагаются таким образом, что окружность, вдоль которой они уложены, образует фазу. Таким образом, фазный ротор состоит из двух или трех обмоток, в зависимости от числа фаз, используемых в системе.

Фазный ротор может быть изготовлен из различных материалов, таких как сталь, чугун, легкие сплавы и другие. Важно выбирать материал с учетом его электрических и механических характеристик, чтобы обеспечить оптимальную работу машины.

Популярные статьи  Как правильно выбрать телевизор для дома - полезные советы и рекомендации

Фазный ротор вращается внутри статора, который состоит из фиксированных обмоток. Когда на ротор подается переменное напряжение, возникает магнитное поле, которое взаимодействует с магнитным полем статора, вызывая вращение ротора.

Фазный ротор обладает некоторыми преимуществами по сравнению с короткозамкнутым ротором. Он обеспечивает более широкий диапазон скоростей вращения, увеличенную мощность и более высокую эффективность, по сравнению с короткозамкнутым ротором.

Преимущества фазного ротора Недостатки фазного ротора
Более широкий диапазон скоростей вращения Больший размер и вес по сравнению с короткозамкнутым ротором
Увеличенная мощность и крутящий момент Сложная конструкция и более сложное производство
Более высокая эффективность Более высокая стоимость по сравнению с короткозамкнутым ротором

Конструкция фазного ротора

Обмотка фазного ротора выполнена из медного провода и укладывается на стальной стержень, который является осью ротора. Обмотка обеспечивает создание магнитного поля, которое будет взаимодействовать с магнитным полем статора и способствовать вращению ротора.

Конструкция фазного ротора состоит из стальной оси, на которой размещены три обмотки, обмотка одной фазы помещается между статором и обмоткой другой фазы, обеспечивая необходимое взаимодействие между магнитными полями.

Возможность изменять положение обмоток и их взаимодействие позволяет контролировать скорость вращения ротора электродвигателя. Благодаря такому устройству фазный ротор обеспечивает эффективность и надежность работы электродвигателя в широком диапазоне нагрузок и обеспечивает возможность регулировки скорости вращения.

Принцип работы фазного ротора

Принцип работы фазного ротора основан на электромагнитном вращении. Когда подается ток на обмотку статора двигателя, возникает магнитное поле. Это поле взаимодействует с магнитным полем обмотки ротора, вызывая его вращение.

Важно отметить, что фазный ротор имеет определенную форму, которая помогает определить направление вращения. Если фаза переменного тока меняется, например, от F1 к F2, направление вращения ротора изменяется в соответствии с этим изменением.

Преимуществом фазного ротора является возможность простого изменения направления вращения двигателя путем изменения последовательности фаз сети переменного тока.

Кроме того, фазный ротор обладает высокой надежностью и эффективностью благодаря своей конструкции и использованию трехфазного питания.

В целом, принцип работы фазного ротора позволяет создавать эффективные и надежные двигатели переменного тока, широко применяемые в различных областях промышленности.

Преимущества и недостатки фазного ротора

Преимущества и недостатки фазного ротора

Преимущества:

1. Высокая эффективность: благодаря использованию обмотки ротора, электромагнитное поле вращается синхронно с полем статора, что позволяет достичь высокой эффективности работы двигателя.

2. Большая нагрузочная способность: фазный ротор способен выдерживать более высокие перегрузки и обеспечивать стабильную работу при переменных условиях нагрузки.

3. Повышенная надежность: использование обмотки ротора снижает вероятность короткого замыкания и улучшает стабильность работы двигателя.

4. Более широкий диапазон скоростей: фазный ротор позволяет достичь более широкого диапазона скоростей вращения, что повышает гибкость и применимость двигателя.

Недостатки:

1. Сложность конструкции: фазный ротор требует более сложной конструкции по сравнению с короткозамкнутым ротором, что может влиять на его стоимость и удельные характеристики.

2. Больший вес и габариты: из-за наличия обмотки ротора фазные двигатели обычно имеют больший вес и габариты, что может быть не вполне подходящим для некоторых применений.

3. Большее требование к техническому обслуживанию: фазные двигатели требуют более сложного и дорогостоящего технического обслуживания, чем короткозамкнутые двигатели.

Сравнение короткозамкнутого и фазного ротора

Короткозамкнутый ротор состоит из проводящего материала, обычно меди или алюминия, который замыкается на замкнутого коллектора. При подаче напряжения на обмотки статора, создается магнитное поле, которое взаимодействует с полюсами ротора, вызывая его вращение.

Фазный ротор, с другой стороны, состоит из нескольких фазных обмоток, разделенных на равные секторы. При подаче переменного тока на обмотки статора, происходит индукция переменного магнитного поля в роторе, что приводит к его вращению.

Главное отличие между короткозамкнутым и фазным роторами заключается в способе создания вращательного поля. В короткозамкнутом роторе поле создается за счет непосредственного замыкания статорного поля с полем ротора, в то время как в фазном роторе поле создается за счет индукции переменного магнитного поля.

Популярные статьи  Как правильно выбрать кабель ВВГнг(А)-LS - полезные советы и рекомендации для проекта

Короткозамкнутый ротор обычно применяется в электродвигателях с малой мощностью, таких как бытовые и малые промышленные двигатели. Он имеет простую конструкцию и надежный.

Фазный ротор более сложен по конструкции, но обладает рядом преимуществ. Он обеспечивает более плавное и устойчивое вращение, улучшенное регулирование скорости и более высокую эффективность по сравнению с короткозамкнутым ротором. Он обычно применяется в средних и крупных промышленных электродвигателях, где требуется высокая мощность и точность.

В итоге, выбор между короткозамкнутым и фазным ротором зависит от требований и условий эксплуатации электродвигателя. Важно учитывать мощность, точность, управляемость и надежность, чтобы определить наиболее подходящий тип ротора для конкретной ситуации.

Различия в конструкции

В то же время у фазного ротора обмотка ротора располагается на внешней поверхности сердечника, а провода от каждой катушки подключены к отдельным статорным катушкам. Такая конструкция позволяет более эффективно использовать электромагнитное поле и обеспечивает более гладкую работу двигателя.

Кроме того, короткозамкнутый ротор обычно имеет более низкую индуктивность, что способствует более быстрому отклику на изменения нагрузки и более точному регулированию скорости вращения. Фазный ротор, в свою очередь, обладает более высокой индуктивностью, что позволяет получить более высокое начальное вращающее усилие и обеспечивает более высокую мощность.

Таким образом, различия в конструкции короткозамкнутого и фазного ротора определяют их характеристики и параметры работы, и влияют на их применение в различных типах электрических двигателей.

Особенности работы

Особенности работы

В то же время, фазный ротор обладает более плавным характером работы. Это связано с тем, что обмотки фазного ротора соединены посредством резисторов и индуктивностей, что создает эффект задержки и позволяет более плавно изменять момент вращения. Такая система подходит для работы с переменной нагрузкой и обеспечивает стабильность и плавность движения.

Короткозамкнутый ротор, благодаря своей конструкции и способности быстро реагировать на изменения, находит широкое применение в промышленных роботах и оборудовании, где требуется высокая точность манипулирования предметами. Фазный ротор, с другой стороны, часто используется в вентиляторах, насосах и других устройствах, где важна плавность работы и способность адаптироваться к переменной нагрузке.

Особенности работы короткозамкнутого ротора Особенности работы фазного ротора
Мгновенная реакция на изменения нагрузки Плавное изменение момента вращения
Высокая точность позиционирования Стабильность и плавность движения
Подходит для работы с промышленными роботами и оборудованием Частое использование в вентиляторах, насосах и других устройствах

Преимущества и недостатки

  • Преимущества короткозамкнутого ротора:
    • Высокий крутящий момент на номинальной скорости;
    • Высокая надежность и долговечность;
    • Малые габариты и вес;
    • Низкая стоимость;
    • Простота обслуживания и установки.
  • Недостатки короткозамкнутого ротора:
    • Невозможность регулировки скорости;
    • Более высокая степень нагрузки на подшипники;
    • Пониженная эффективность;
    • Больший уровень шума при работе.
  • Преимущества фазного ротора:
    • Возможность регулировки скорости;
    • Более высокая эффективность и мощность;
    • Низкое электромагнитное и механическое шумоподавление;
    • Большой допустимый момент инерции нагрузки;
    • Меньшая степень нагрузки на подшипники.
  • Недостатки фазного ротора:
    • Более сложная конструкция и техническое обслуживание;
    • Большие габариты и вес;
    • Высокая стоимость;
    • Меньшая долговечность по сравнению с короткозамкнутым ротором.
