Предохранитель электрический – типы и разновидности

Содержание

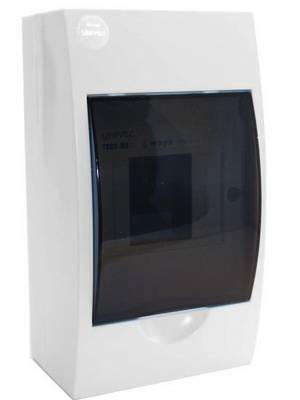

Бокс для автоматического выключателя

Предохранитель электрический – типы и разновидностиЧтобы защитить автоматические выключатели и прочую электромонтажную аппаратуру от воздействия внешней среды или случайного нажатия, используются металлические и пластиковые боксы для автоматического выключателя.

Они бывают весьма разнообразны: от миниатюрных коробочек на два- четыре автомата до огромных навесных шкафов на несколько сотен групп. В быту, как правило, используются пластиковые встраиваемые и навесные боксы, рассчитанные на группы автоматов от 6 до 24 штук. Они обладают современным дизайном и весьма удобны в эксплуатации. Боксы снабжены дверцей с прозрачной крышкой, которая закрывается на ключ или защелкивается.

В зависимости от подстилающей поверхности и способа проводки бокс под автоматический включатель может быть наружным или внутренним. Бокс внутренней установки монтируется в нишу, которая выдалбливается или прорезается в перегородке. Снаружи остается лишь дверца. Боксы наружной установки крепятся прямо на стену с помощью дюбель-гвоздей или шурупов и не требуют дополнительных работ. В комплекте с боксом всегда идут крепеж и DIN-рейка (металлическая планка, на которую монтируется аппаратура, со специальной защелкой на тыльной стороне).

Металлические боксы устанавливаются, как правило, в производственных и нежилых помещениях.

Полупроводниковые приборы

Из-за развития полупроводникового оборудования возникла дополнительная проблема. Никакое устройство, работающее по механическому принципу, не может вовремя отключить подачу электричества. Это касается и плавких предохранителей. В современной технике довольно часто применяются диоды и транзисторы. Такие приборы можно перегружать только несколько десятков миллисекунд. После превышения этого порога оборудование выйдет из строя. Полупроводниковые предохранители предназначены для того, чтобы минимизировать пагубное воздействие перегрузок на электронику в инверторах, преобразователях, а также различных устройствах с плавным пуском.

Такие предохранители перегреваются значительно быстрее, чем плавкие металлы. Но у них есть и недостаток. Во время срабатывания такая защита не может гарантировать разъединение цепи. Подача электричества на устройство прекращается, но не до конца. Поэтому необходимо в комплексе применять ещё и автоматический выключатель. Он монтируется перед полупроводниковым предохранителем.

Советуем изучить Освещение светодиодное в квартире и элементы отделки интерьера

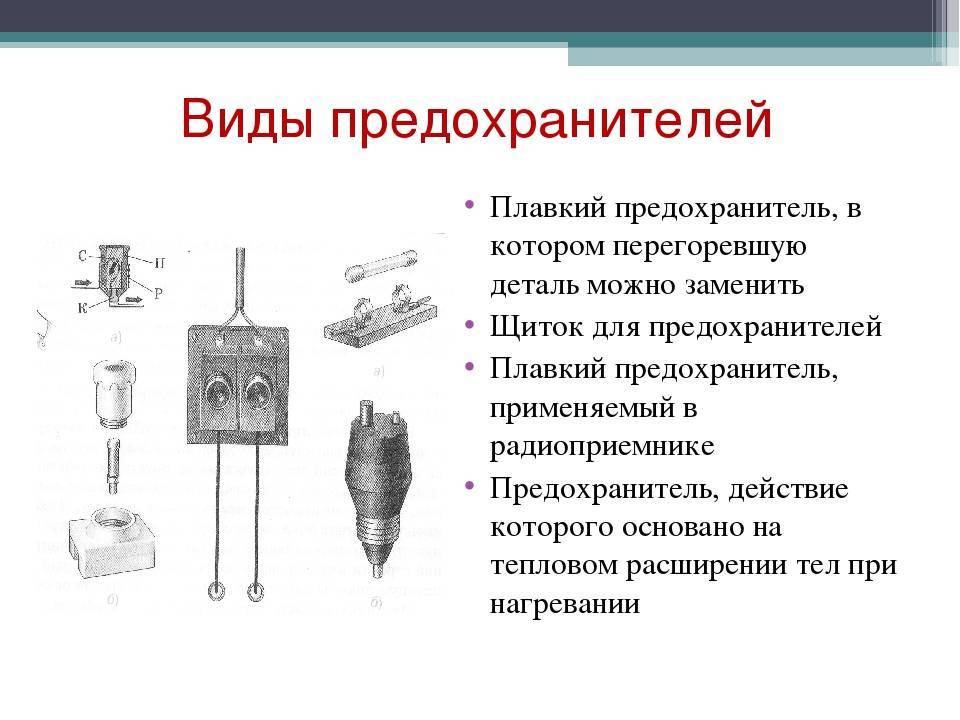

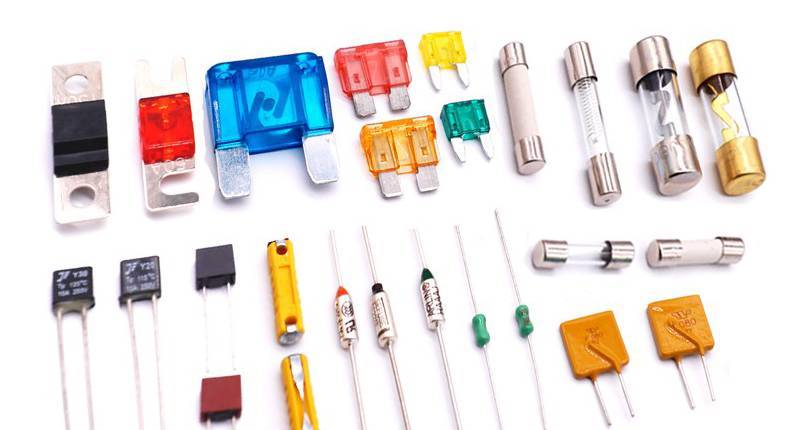

Виды предохранителей

Источники питания 24 и 12 Вольт

Основным и наиболее важным этапом является выбор плавких вставок предохранителей. Это необходимо, учитывая различные условия в которых применяются следующие разновидности электропредохранителей:

Электропредохранители вилочные. Данный тип токопроводящих устройств зачастую работает в цепи постоянного тока. Конструкция выполнена в виде расположения электроконтактов с одной стороны, а плавкой части с обратной.

Вилочные предохранительные элементы подразделяются на:

  1. вилочные обычные;
  2. вилочные миниатюрных размеров.

Электропредохранители пробковые. Один из самых часто встречающихся видов. В основе конструкции лежит корпус, изготовленный из фарфора. Во внутренней части корпуса располагается тонкая проволока, которая сгорает в случае аварийного режима. В блок корпуса входит грузик, определяющий состояние предохранительного компонента. Каждый грузик имеет определённый цвет, соответствующий необходимой силе тока. В случае его свисания на участке проволоки, требуется его замена.

Разновидности конфигураций и назначение:

  1. DIAZED – применим в системе, элементы которой выполнены для самых различных требований методов установки.
  2. NEOZED – такой тип позволяет безопасно произвести замену плавких элементов при обесточенном состоянии.

Номинальный ток плавкой вставки выбирается исходя из максимальной мощности сети.

Величины токов согласно цвета чеки

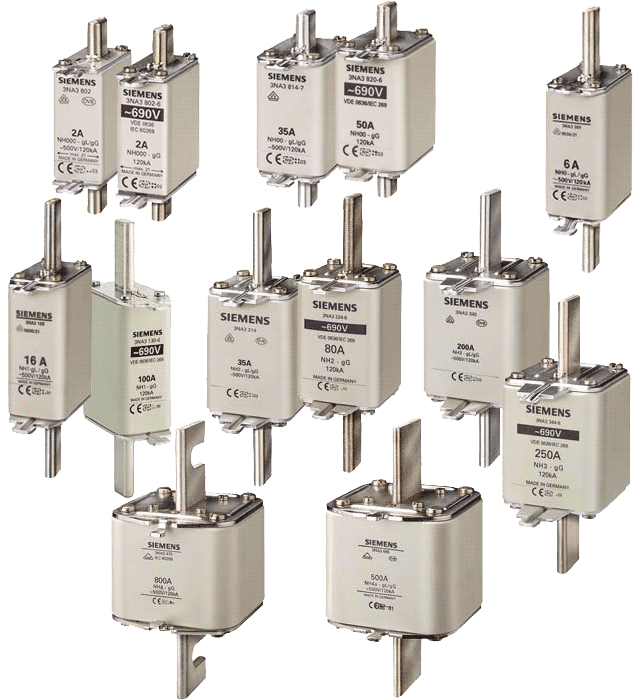

Электропредохранители ножевые. Данная разновидность применяется на линиях электроустановок, с рабочей величиной тока порядка 1200 – 1300 А. В свою очередь являются очень опасными для здоровья человека. Использование таких разновидностей компонента токопроводящей системе ведет к очень жесткому выполнению всех требований техники безопасности. На таких объектах работают только персонал, имеющий соответствующую квалификацию.

Ножевой электрический предохранитель по значению тока делится:

  1. 000 ( ˂ 100 А);
  2. 00 ( ˂ 160 А);
  3. 0 (˂ 250 А);
  4. 1 ( ˂ 355 А);
  5. 2 ( ˂ 500 А);
  6. 3 ( ˂ 800 А);
  7. 4а ( ˂ 1250 А).

Вставки слаботочные. Основное их назначение это — защита маломощных электрических цепей. Конструкция имеет стеклянный корпус, выполненный в виде цилиндра с металлическими элементами, соединенными токопроводящей проволокой. При коротком замыкании происходит сгорание проволоки, которая в свою очередь размыкает цепь и сохраняет неповрежденными остальные элементы схемы.

Такие корпуса выполняются с различными габаритными размерами (в мм):

  1. 3 х 15;
  2. 5 х 20;
  3. 7 х 15;
  4. 10 х 38.

Подведя итог рассмотрения плавких предохранителей, стоит отметить что предохранители должны применяться во многих электрических устройствах во избежание повреждения их элементов

Кроме вышесказанного имеет смысл обратить внимание на их достоинства и недостатки

Достоинства:

  1. невысокая стоимость;
  2. в случае высокого скачка тока, электропредохранитель полностью размыкает электрическую цепь.
  3. в случае выхода из строя предохранителя, имеется возможность простой замены токопроводящего элемента.

Недостатки:

  1. использование предохранителя лишь один раз, потом выполняется его замена;
  2. замена токопроводящего элемента на электропредохранитель большего номинала;
  3. при использовании трехфазных электродвигателей, рекомендуется использовать реле фаз, во избежание сгорания одного из предохранителей.

В последнее время многие производители применяют для разработки современные стандарты качества, для того чтобы блок каждого токопроводящего элемента мог достойно конкурировать с европейскими и мировыми аналогами.

Таким образом, защита электрических цепей с помощью различных предохранителей является одним из самых простых, надежных и дешевых способов.

Формула для расчета диаметра проволоки предохранителя по мощности электроприбора

Мощность часто указывают на этикетках, приклеенных на изделиях. Если на изделии указана потребляемая мощность, то можно рассчитать номинальный ток предохранителя по нижеприведенной формуле.

гдеI nom – номинальный ток защиты предохранителя, А;P max – максимальная мощность нагрузки, Вт;U – напряжение питающей сети, В.

Но гораздо удобнее воспользоваться готовыми данными из таблиц

Обратите внимание, первая таблица служит для выбора номинала предохранителя изделий, питающихся от бытовой электросети 220 В, а вторая, для изделий, используемых в автомобилях с напряжением бортовой сети 12 В

Максимальная мощность потребления электроприбором, ватт (BA) 10 50 100 150 250 500 800 1000 1200 1600 2000 2500 3000 4000 6000 8000 10000
Номинал стандартного предохранителя, А 0,1 0,25 0,5 1,0 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 15,0 20,0 30,0 40,0 50,0

Рассмотрим на примере как выбирать предохранитель. Телевизор перестал работать после грозы. Определено, что сгорел предохранитель. Номинал его не известен. На этикетке задней крышки написано, что потребляемая мощность составляет 120 Вт, бывает, что пишут и 120 ВА. Это обозначение одной и той же мощности, но по стандартам разных стран. По таблице получается, что для электроприборов с максимальной потребляемой мощностью 120 Вт (ближайшее значение 150 Вт) является предохранитель на 1 А.

Методика подбора предохранителя для защиты бортовой электропроводки автомобиля ничем не отличается от выбора для бытовой электропроводки 220 В.

Мощность электроприбора, ватт (BA) до 50 до 75 до 100 до 150 до 200 до 250 до 300 до 400 до 600 до 700
Номинал стандартного предохранителя, А 5,0 7,5 10,0 15,0 20,0 25,00 30,0 40,0 60,0 70,0
Цвет корпуса предохранителя оранжевый коричневый красный голубой желтый прозрачный зеленый фиолет синий черный

Если после двух замен предохранители каждый раз перегорали, значит, поврежден электроприбор и требуется уже его ремонт. Попытка установить предохранитель на больший ток может только нанести еще дополнительный вред изделию вплоть до неремонтопригодности.

Популярные статьи  заземление в квартире своими руками

Калькулятор для расчета тока предохранителя

Если в таблицах нет данных для Вашего случая, например, напряжение питания изделия составляет 24 В или 110 В, то можете самостоятельно с помощью приведенного ниже онлайн калькулятора выполнить расчет.

Онлайн калькулятор для определения тока предохранителя
Максимальная мощность нагрузки, Вт:
Напряжение питающей сети, В:

При расчете на калькуляторе Вы получите точное значение тока. Для надежной работы предохранителя необходимо, чтобы его номинал был не менее чем на 5% больше. Например, если получено расчетное значение тока 1 А, то нужно брать предохранитель большего ближайшего номинала из стандартного ряда, то есть 2 А.

Иногда попытки определить номинал предохранителя считыванием информации не получается. На электроприборе надписей нет, на предохранителе не читаемая маркировка. При наличии амперметра, и опыта работы с ним, то вынув предохранитель и подключив амперметр к контактам колодки, в котором был установлен предохранитель, можно измерять ток и тем самым определить его номинал.

Но тут есть подводный камень. Если предохранитель вышел из строя из-за неисправности электроприбора, то ток может быть намного больше, чем должен быть, в дополнение можно еще и вывести из строя измерительный прибор.

Гашение дуги в корпусах предохранителей

Простейшие модели не содержат внутри ничего, кроме воздуха. Но и рассчитаны они на небольшие токи, отключение которых не сопровождается образованием дуги с опасными для электрооборудования характеристиками. При расплавлении вставки она гаснет самостоятельно.

С повышением тока, отключаемого предохранителем, возникает необходимость принудительного гашения дуги внутри корпуса. Иначе она не погаснет, продолжая подпитывать короткое замыкание. Аварийная цепь не будет отключена: дуга, расплавив контактную систему, распылит частицы металла по поверхности корпуса, образовав контактный мостик. По нему продолжит протекать ток короткого замыкания, пока не сработает вышестоящая защита, либо окончательно не расплавятся токопроводы. В лучшем случае время отключения аварийного режима работы затянется в разы.

Чем больше время отключения короткого замыкания, тем больше вреда оно принесет

Поэтому гашению дуги внутри предохранителя уделяют особое внимание

Первым методом, позволяющим сократить время отключения короткого замыкания, было изготовление центральной части полого корпуса предохранителя из фибры. Это слоистый материал, состоящий из картона, спрессованного с целлюлозной массой, предварительно пропитанной хлористым цинком. Изделия из фибры стойки к воздействиям бензина, спирта, керосина, ацетона, а также обладают изоляционными свойствами.

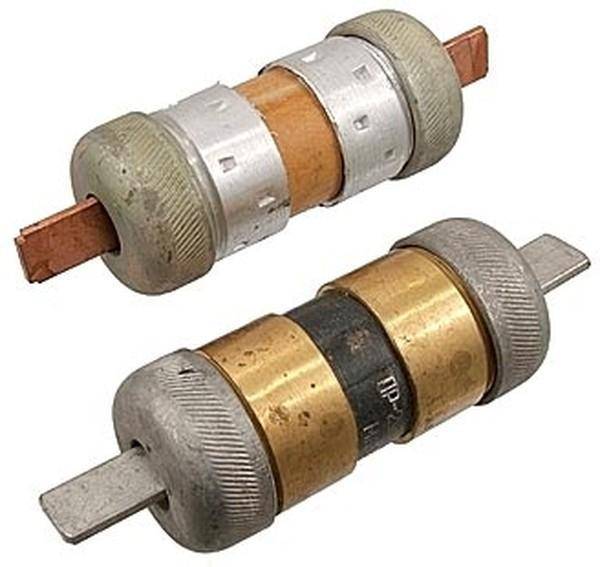

Предохранитель электрический – типы и разновидностиФибровые предохранители

Но главное достоинство деталей из фибры, обусловившее ее распространение в электротехнике – при воздействии пламени дуги она выделяет смесь газов, блокирующих процесс ее горения. Газы, смешиваясь с ионизированной плазмой дуги, затрудняют движение заряженных частиц в ней. Сопротивление токопроводящего канала резко возрастает, дуга гаснет. Такие предохранители называют газогенерирующими, а кроме фибры для их изготовления используется еще и винипласт.

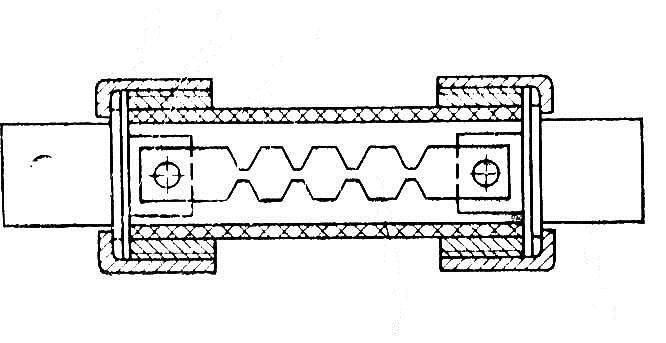

Предохранитель электрический – типы и разновидностиУстройство фибрового предохранителя

Следующим способом, применяемым для ускорения работы предохранителя, является заполнение корпуса кварцевым песком. Температура плавления кварца – около 1700 градусов, к тому же он – отличный диэлектрик. При перегорании плавкой вставки дуга, увеличиваясь в объеме, распространяется между песчинками. Ей приходится их обходить по замысловатой и сложной траектории, в результате длина ее увеличивается. Дополнительно происходит отбор тепла дуги материалом наполнителя, что способствует деионизации канала и скорейшему погасанию разряда.

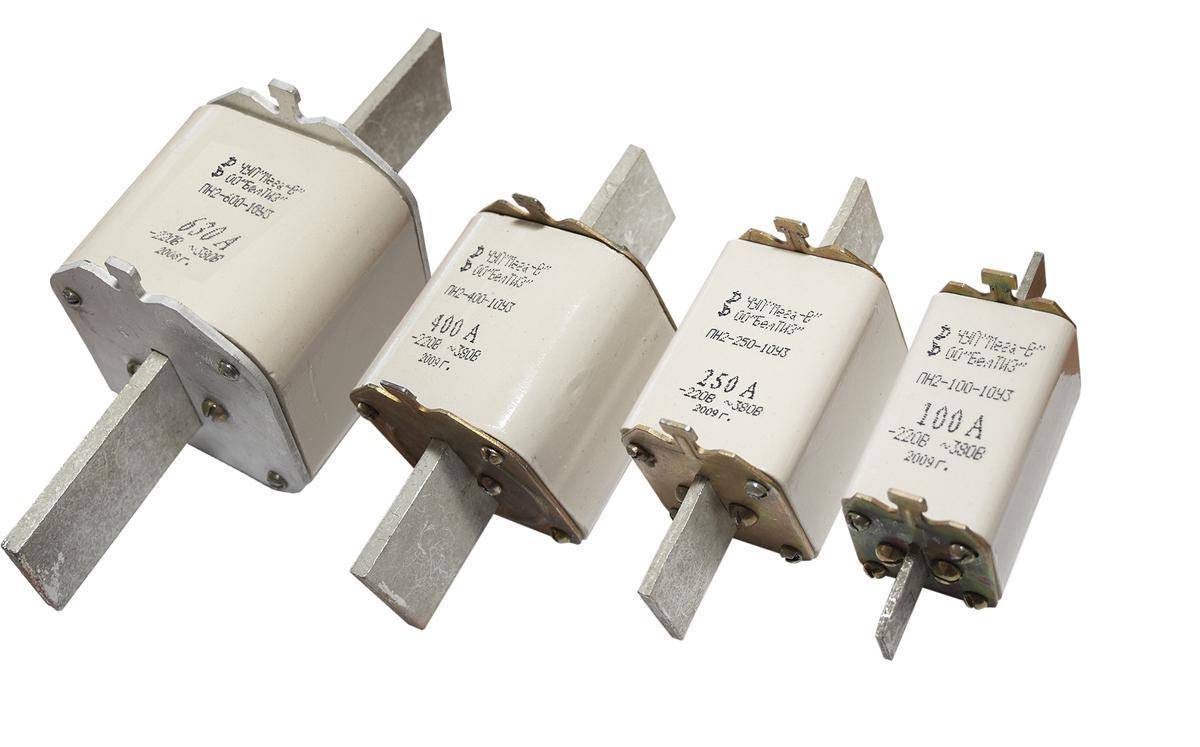

Предохранитель электрический – типы и разновидностиКварцевые предохранители

Кварцевые предохранители получили наибольшее распространение в электроустановках и применяются до сих пор. Газогенерирующие предохранители распространены меньше и встречаются только в устаревших распределительных устройствах.

Устройство, виды и принцип действия

Предохранитель — это коммутационный электрический аппарат, который предназначается для отключения защищенной электрической цепи путем ее размыканием или разрушения (сгорание, оплавливание), специально для этого предусмотренных токоведущих элементов во время прохождения по ним тока высокого напряжения. Основные его элементы — корпус, вставка из плавкого металла и контактная часть.

Принцип работы довольно простой: если в сеть подается высокое напряжение, плавится вставка, которая обычно изготавливается из фарфоровых или фибровых материалов. Вставка является обязательным элементом всех предохранителей, внутри нее находится дугогасительное устройство. Все приспособления, которые используются при защите электроустановок, можно подразделить на четыре класса:

  1. С плавкой вставкой, то есть с токопроводящим элементом. Когда происходит какой-то сбой в сети и напряжение достигает своего максимума, этот элемент начинает плавиться от перегрева. Именно так и устраняется напряжение со схемы электрического прибора. Токопроводящие части делаются в основном из металла, чаще всего из меди, свинца и железа. Принцип работы здесь состоит в том, что создается такой рабочий баланс, когда избыточное тепло выводится.
  2. Механические устройства. Они вставлены в кабель, на котором случается короткое замыкание. Но благодаря этому устройству кабель размыкается, и опасное напряжение к электроустановке уже не поступает. В защитных устройствах данного вида имеется датчик, который следит за силой тока.
  3. Электронные предохранители. У них имеются встроенные транзисторы, которые отвечают за токовую коммутацию. Если увеличивается сила тока и она превышает допустимое значение, контакт замыкается, и высокая нагрузка на проводники перестает поступать.
  4. Самовосстанавливающиеся. Эти элементы при возникновении аварийной ситуации отключаются, но остаются работоспособными. Пока вставка холодная, она проводит электричество. Как только она разогревается до определенной температуры, сопротивление увеличивается, и она теряет свои токопроводящие свойства. После того как вставка остынет, ток снова может по ней проходить.

Плавкие защитные элементы считаются самыми надежными и стоят сравнительно недорого. Их очень легко продиагностировать на исправность. Для этого нужно просто посмотреть деталь на просвет — будет видно, цела плавка или нет. Выпускаются они в стеклянном корпусе. При их использовании даже не нужно устанавливать трансформаторы. Плавкие предохранители по своему размеру делятся на микро, мини (14−15 мм), норма (18 мм) и макси (34 мм).

Определение целости плавких вставок и токоограничивающих сопротивлений и соответствия их проектным данным.

Проводится в межремонтный период.

Плавкие вставки и токоограничивающие сопротивления должны быть калиброванными.

Недостаткиипреимуществаплавкихпредохранителей

Недостатки

· Возможность использования только один раз.

· Большим недостатком плавких предохранителей является конструкция, дающая возможность шунтирования, то есть использования «жучков», приводящих к пожарам.

· В цепях трёхфазных электродвигателей при сгорании одного предохранителя инициируется пропадание одной фазы, что может привести к выходу из строя электродвигателя (рекомендуется использовать реле контроля фаз).

· Возможность необоснованной замены на предохранитель номиналом выше.

· Возможный перекос фаз в трёхфазных электроцепях при больших токах.

Преимущества

· В асимметричных трёхфазных цепях при аварии на одной фазе, питание пропадёт только на одной фазе, а остальные две фазы продолжат дальше снабжать нагрузку (не рекомендуется такое практиковать при больших токах, так как это может привести к перекосу фаз)

· Из-за медленной скорости срабатывания, плавкие предохранители можно использовать для селективности.

· Так же селективность самих плавких предохранителей относительно друг друга (при последовательном соединении) имеют более простой расчёт селективности, нежели у автоматического предохранителя: номинальные токи последовательно соединённых предохранителей должны отличаться друг от друга в 1,6 раз или больше.

· Из-за более простой конструкции чем у автомата защиты, почти исключена возможность т. н. «поломки механизма» — в случае аварийной ситуации предохранитель полноценно обесточит цепь.

· После замены плавкой вставки предохранителя в цепи получается защита с характеристиками, заявленными производителем в отличие от случая с использования автоматического выключателя с подгорающими контактами.

Заключение

При обслуживании находящейся в эксплуатации аппаратуры, в зависимости от страны, где она была произведена, могут встречаться предохранители, выполненные в соответствии с национальными стандартами. Чаще всего аналогичные приборы имеются и в номенклатуре, регламентируемой международными стандартами, но в сомнительных случаях при замене всегда желательна дополнительная идентификация прибора.

Популярные статьи  ветрогенератор для частного дома

Несмотря на то, что плавкие предохранители исторически являются первыми элементами защитных цепей и применяются в электротехнике более сотни лет, они не стали «вымирающим видом», как это прогнозировали некоторые специалисты в 30-50-е годы прошлого века, когда начиналось промышленное внедрение автоматов защиты, а наоборот, существенно расширили область своего применения, являясь надежным средством защиты в аварийных ситуациях и, по сути, «последним рубежом» в защите дорогостоящих и сложных силовых электронных систем.

Списоклитературы

1. Чебовский О. Г. и др. Силовые полупроводниковые приборы. Справочник. 2-е изд. М.: Энергоатомиздат, 1985

2. А. Чунихин Электрические аппараты.- М.: Энергия, 1988. 2 Л.А Родштейн Электрические аппараты низкого напряжения.- М.: Энергия, 1964.

3. «Электрооборудование распределительных устройств до и выше 1000 вольт». М.У.К.Л.Р. — Алматы. АИЭС,2008.16с

4. http://reftrend.ru/865185.html

5. http://almih.narod.ru/lib-en/fuse.htm

Размещено на Allbest.ru

Назначение

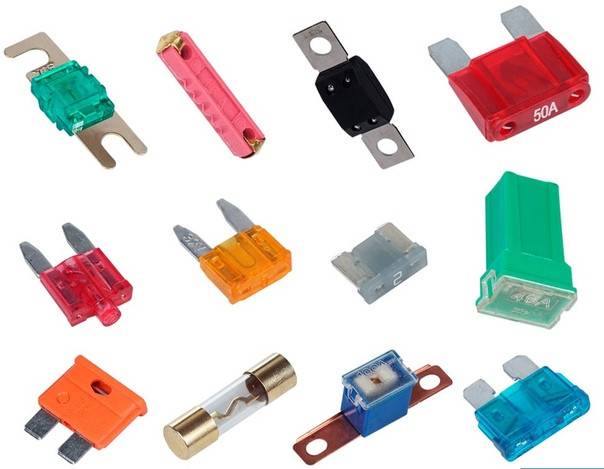

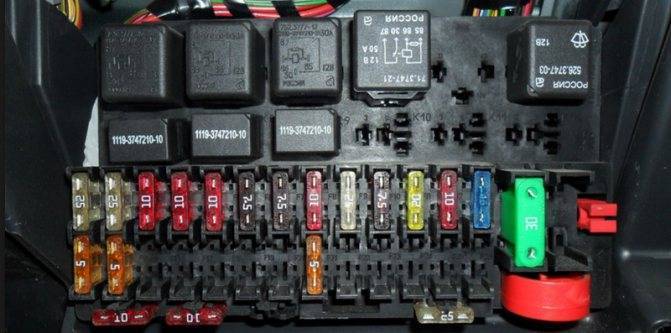

Автомобильные предохранители (иначе плавкие вставки) в электрических схемах применяются для:

  • защиты от перегрузок электрических цепей, возгорания в случае короткого замыкания;
  • защиты электронных блоков автомобиля при неисправности электрооборудования и проводки;
  • контроля максимальных токов в цепях автомобиля;
  • своеобразной диагностики неисправности электрооборудования автомобиля.

Последняя функция имеет в виду тот факт, что при неисправности какого-либо электронного устройства в автомобиле перегорание предохранителя, обслуживающего данный блок, будет свидетельством проблем в блоке.

Самостоятельная замена

Если перестала работать фара, какой-либо электроблок, дворники и другие электроустройства, автовладельцу необходимо проверить блок предохранителей и при необходимости выполнить замену перегоревших реле. Такая замена не представляет сложности и занимает от силы 15−20 секунд.

Необходимо лишь правильно подобрать номинальную мощность заменяемых предохранителей, что позволит обеспечить в последующем отсутствие каких-либо проблем в работе электрооборудования и гарантирует защиту электроцепи от перенапряжений и замыканий.

Если предохранитель перегорает несколько раз подряд, то следует искать в электроцепи имеющиеся неисправности. Эксплуатировать такой автомобиль не рекомендуется.

Автовладельцу необходимо будет заранее побеспокоиться о наличии в бардачке нескольких запасных реле с различным номиналом. Приобретать их следует от проверенных производителей, так как предохранители плохого качества с трудом входят в посадочные гнезда в установочном блоке и не дают должную защиту электросети, не обесточивая цепь даже при критических нагрузках.

Достоинства и недостатки использования

Предохранитель Достоинства Недостатки
С плавкой ставкой
  • сто процентная вероятность срабатывания;
  • скорость срабатывания;
  • низкая стоимость.
  • подлежит замене после разового использования;
  • плохая защитная роль.
Электромеханической конструкции
  • многократное использование;
  • быстродействующие;
  • автоматическое выключение.
На основе электронных компонентов
  • быстродействие;
  • работа при температуре более 100 градусов;
  • защита при увеличении тока на 10% от нормы.
Самовосстанавливающиеся
  • сохранение работоспособности после сверхтока;
  • отключение нагрузки;
  • небольшой размер;
  • стабильная работа;
  • быстрота срабатывания.

Самовосстанавливающиеся предохранители

В некоторых случаях после перегрузки цепи ее можно без вреда включить обратно через некоторое время. Это актуально в микропроцессорной и микроконтроллерной технике. Для защиты таких цепей используют предохранители с самовосстановлением.

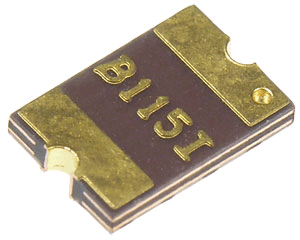

Предохранитель электрический – типы и разновидностиСамовосстанавливающийся предохранитель

В состав этих устройств входит полимерная масса, смешанная с углеродом. Углерод обеспечивает требуемую проводимость, но само устройство в целом имеет сопротивление проходящему через него току. При превышении этим током установленного порога состав токопроводящей смеси нагревается, полимер переходит в аморфное состояние, увеличиваясь в размерах. Связь частиц углерода между собой разрывается, ток через предохранитель прекращается.

После остывания полимера токопроводящий состав приходит в первоначальную форму. Контакт восстанавливается, устройство вновь готово к работе.

Классификация

Согласно классификации ГОСТа 9098-78, в ответ на то, какие бывают автоматы, стоит указать, что аппарат бывает:

  • однополюсным, двухполюсным, трехполюсным и четырехполюсным;
  • токоограничивающим и нетокоограничивающим;
  • выкатным и стационарным;
  • селективным и неселективным;
  • ручным, двигательным и пружинным.

Бывает создан для работы с постоянным или переменным током, иметь в себе максимальный, независимый или нулевой токовый расцепитель. Также есть классификация по выдержке времени, по контактам, по внешним проводникам, по степени защиты и присоединению проводников.

Число полюсов

По числу полюсов бывает одно-, двух-, трех- и четырехполюсная модель. Чаще всего используется в работе одно- и двух-полюсная модель, несмотря на сниженный класс автоматических выключателей защиты.

Обратите внимание! Это характеристика показывает тот факт, сколько можно подключить проводов к аппарату, чтобы защитить сеть. Однополюсная модель как одна из самых распространенных

Однополюсная модель как одна из самых распространенных

Время токовый параметр

Время-токовая характеристика автомата — зависимость времени срабатывания устройства от энергии электричества, которая протекает через него. Прописывается на каждом устройстве буквой В, С и Д. В первом случае аппарат выключается за 20 секунд. Создан для домашнего использования. Во втором случае автомат выключается за 10 секунд. Применяется как в быту, так и в промышленной сфере. Автовыключатели, имеющие последнюю техническую характеристику, используются только в промышленности. Они работают с током в 14 ампер и выключаются за 10 секунд. Эту разновидность эффективно используют в проводке.

Вам это будет интересно Самодельный блок питания для шуруповерта

Номинальный ток

Всего на данный момент известно о двенадцати модификационных моделей автоматов, которые отличаются по номинальному току. Этот параметр ответственен за то, чтобы при превышении номинального напряжения срабатывал автомат. Аппарат с малым номиналом используется там, где малое количество электрооборудования. Выключатели в 16 ампер позволяют обеспечить бесперебойной работой всей квартиры. Автоматы с номиналом в 32 ампера защищают проводку квартиры. Аппараты, имеющие большое значение амперов, используются для силового оборудования, имеющего большую мощность.

Модель с номинальным током в 16 ампер

Отключающая способность

Отключающая способность — характеристика, при которой автомат срабатывает, если напряжение в сети выше установленного номинального токового значения.

Устройство плавкого предохранителя

Существует большое количество вариантов предохранителей, но все они состоят из двух элементов:

  • плавкой вставки, которая состоит
    • корпуса
    • контактов
    • плавкого элемента
  • колодки (держателя)

Корпус плавкого предохранителя

Корпус плавкого предохранителя предназначен для соединения контактов и плавкого элемента. Также  корпус выполняет задачу по гашению электрической дуги, которая появляется во время срабатывания предохранителя.

Сам корпус может быть наполненным каким-либо веществом, способным погасить электрическую дугу. Как правило это кварцевый песок.
Корпус может быть и не наполненным. В нём во время нагрева корпуса происходит выделение газов, благодаря которым получившаяся дуга гасится.

Керамический корпусплавкой вставки

Корпуса плавких вставок обычно изготавливаются из высокопрочных сортов специальной керамики (фарфор, стеатит или корундо-муллитовая керамика). Для корпусов плавких вставок с малыми номинальными токами используются специальные стекла.

Корпус обычно выполняет роль базовой детали, на которой укреплен плавкий элемент с своими контактами, указателем срабатывания, свободными контактами, устройства для оперирования плавкой вставкой и табличка с номинальными данными. Одновременно корпус выполняет функции камеры гашения электрической дуги.

Плавкий элемент плавкого предохранителя

Предохранитель не наполненныйс плавкой вставкой из пластины

Плавкий элемент — это материал, проводящий электрический ток. Этот проводник имеет определённое электрическое сопротивление, из-за чего происходит выделение тепла во время прохождения по нему тока. Если значение ниже предусмотренного характеристиками, то температуры будет недостаточно для того, чтобы элемент расплавилась.
Когда значение превышает номинальный порог срабатывания, плавкий элемент расплавляется, что ведёт за собой разрыв цепи. Скорость этого процесса обусловливается силой тока, проходящего через проводник.

Предохранитель не наполненныйс плавкой вставкой из проволоки

Плавкий элемент выполняют из проволоки (в предохранителях с малым током) или из пластин (в предохранителях с большим током)

Пластины могут иметь вырезы, которые уменьшают площадь сечения вставки, при этом в номинальном режиме избыточная теплота из зауженных мест благодаря теплопроводности успевает распространиться на широкие части и вся вставка имеют практически одинаковую температуру. При перегрузках теплота не успевает полностью перераспределиться по всему объёму вставки и происходит её плавление в самом горячем месте. При коротком замыкании процесс идёт настолько интенсивно, что перераспределения теплоты практически не происходит и вставка перегорает в нескольких суженных местах.

Популярные статьи  двухконтурный электрический котел
Предохранитель электрический – типы и разновидности

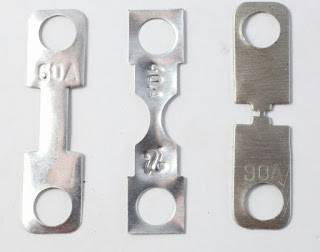

Варианты пластины с вырезамидля плавких вставок

Для более быстрого срабатывания предохранителя (в быстродействующих предохранителях) используют специальные конструкции (придают плавкой вставке специальную форму), в которых отключение цепи в предохранителе при больших токах происходит не посредством плавления вставки, а её разрывом электродинамическими силами (иногда для ускорения срабатывания плавкая вставка дополнительно нагружается усилием натянутой пружины). Для ускорения плавления вставки также применяют явление металлургического эффекта, данное решение применяют обычно в предохранителях со вставками из ряда параллельных проволок.
В некоторых конструкциях предохранителей используются вставки с переменным сечением проволок: разное время перегорания отдельных участков приводит к снижению перенапряжений при срабатывании предохранителя.

Также вас может заинтересовать статья Выбор диаметра провода для плавкой вставки предохранителя

Колодка (держатель) плавкого предохранителя

Колодка является основанием для установки плавкой вставки.  Сама колодка подключается к электроустановке или электросети.

Чем больше площадь контакта на колодке и на плавкой вставке, тем меньше вероятность, что произойдёт нагрев на соединении. Зачастую они выполнены из меди или латуни со специальным анодированным покрытием.Предохранитель электрический – типы и разновидности

Назначение реле

Основное назначение предохранителей — это защита электрической проводки транспортного средства от коротких замыканий и перегрузок. В автомобилях в электросети в зависимости от типа машины напряжение может составлять 12−24 Вольта. При коротких замыканиях напряжение в сети может увеличиваться, что приводит к возгоранию проводки или выходу из строя дорогостоящих блоков управления.

Предохранитель электрический – типы и разновидности

Принцип действия такой защиты чрезвычайно прост. В случае короткого замыкания и перегрузки они размыкают цепь за счет расплавления легкоплавкого элемента, который располагается внутри защитного реле. После расплавления защиты цепь размыкается, что предупреждает ее нагрев и другие критические повреждения. Нужно лишь правильно подобрать предохранитель, который по своим параметрам соответствует характеристикам напряжения в сети автомобиля.

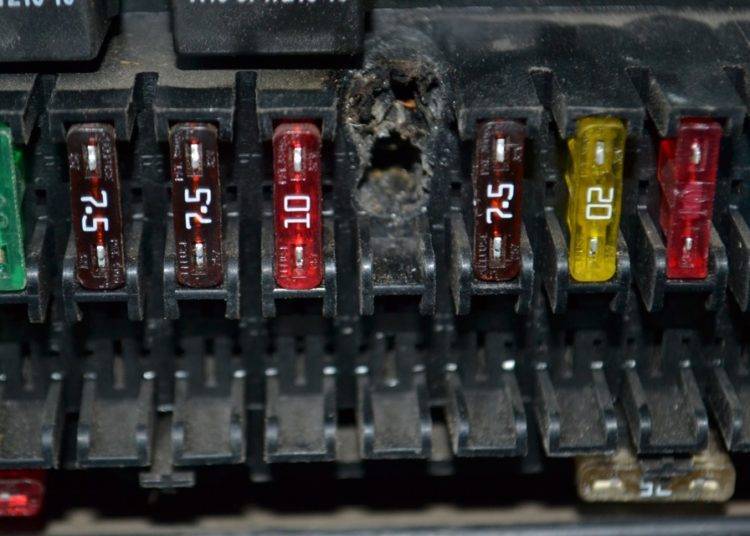

Находим обрыв или замыкание

Поиски «коротыша» рекомендуется начинать с проверки всех предохранителей и реле. Если проблема присутствует, то один из этих элементов должен сгореть.

В случае обнаружения такого «слабого звена» следует выяснить его предназначение и принадлежность к конкретному узлу. Именно на нем и нужно сконцентрировать максимум внимания, визуально изучив все провода, которые идут оттуда к блоку предохранителей.

Предохранитель электрический – типы и разновидности

Если такой способ не дает нужного результата, то лучше обратиться к помощи мультиметра. Этот прибор дает возможность измерить сопротивление. Для проверки нужно перевести его в соответствующий режим.

Делать это нужно, придерживаясь такого алгоритма:

  1. Вначале нужно отключить плюсовой провод проверяемого узла от блока предохранителей.
  2. Подключить красный щуп тестера к этому кабелю, а черный – на массу.
  3. Посмотреть на показания. Отсутствие короткого замыкания будет подтверждать единица. В противном случае показания будут стремиться к нулю.

Предохранитель электрический – типы и разновидности

Точно так же можно проверить автомобиль на утечку электрического тока, определив наличие или отсутствие контакта. Для этого тестер требуется подключить к двум контактам, которые можно заподозрить в обрыве. Результаты измерений интерпретируются подобным образом.

После нахождения проблемного участка проводки, нужно его восстановить. Главное – не скручивать оборванные провода руками. Лучше использовать паяльник и специальную термическую усадку. Компоненты проводки перед ремонтом следует зачистить. Перед подключением аккумуляторной батареи и нового предохранителя нужно обязательно лишний раз проверить отремонтированную проводку с помощью тестера.

Особенности работы

Устанавливая новый предохранитель вместо перегоревшего, необходимо использовать реле с аналогичным номиналом по показателям тока. Если же использовать защитные планки с номинальным током выше допустимого, то такая защита при нештатных ситуациях и перегрузках в сети просто не будет срабатывать, не обеспечивая должной безопасности автомобиля.

При занижении величины показателей номинального тока защитное реле будет перегорать даже при минимальных колебаниях напряжения в сети. Такие небольшие колебания могут отмечаться в момент пуска двигателя, когда на аккумулятор и стартер приходится повышенная нагрузка.

Не следует пытаться отремонтировать перегоревший предохранитель, заменив в нём защитную жилку или установив так называемого жука. Стоимость качественных защитных реле минимальна, тогда как отремонтированные и восстановленные планки не обеспечивают должную защиту автомобиля. Экономия в несколько сотен рублей может вылиться автовладельцу в последующем в необходимость замены вышедших из строя блоков управления. Такой ремонт будет оцениваться в несколько десятков и даже сотен тысяч рублей.

Если предохранитель в автомобиле постоянно перегорает, это может свидетельствовать о наличии проблем с электропроводкой и частых коротких замыканий в сети. Не следует пытаться самостоятельно устранить имеющиеся неполадки. В идеале автомобиль следует обесточить, отключив аккумулятор, и на эвакуаторе доставить в сервис, где специалист с использованием специального вольтметра сможет определить характер проблемы и отремонтирует вышедший из строя блок.

Автомобильные предохранители — это специальные устройства, основное предназначение которых — защита электроцепи и различных автоматических блоков управления от перенапряжения и коротких замыканий. Защитные реле устанавливаются в специальном блоке, могут выполняться с различным номинальным напряжением, обеспечивая качественную защиту автомобиля. Автовладельцу необходимо лишь правильно подобрать планку с учетом ее типа, предназначения и номинальных показателей напряжения в сети.

Виды и типы плавких предохранителей

Для применения в электроцепях используют разные типы и разновидности ПП. Выпускаемые в России изделия отличаются по типу конструкции:

  • наполненные с маркировкой ПН-2; ППН, НПН и т. п.;
  • ненаполненные (ПР-2).

Понятие наполненности связано с наличием внутри отдельных видов вставок вещества, гасящего электродугу, возникающую в момент перегорания проводника. Цепь будет разомкнута только после ее исчезновения. Поэтому в колбах, наполненных ПП, находится кварцевый песок. Ненаполненные способны выделять газы, гасящие дугу. Это происходит при нагреве материала корпуса вставки.

Кроме типов, различают виды ПП:

  1. Слаботочные применяют в маломощных бытовых приборах с потребляемым током силой до 6 А. Это цилиндрические вставки с контактами на торцах.
  2. Вилочные ПП часто ставят в автомобили. Название обусловлено внешним видом: контакты находятся на одной стороне корпуса и вставляются в разъемы, как вилка в розетку.
  3. Пробковые — распространенные в однофазных сетях электрические пробки для счетчика. Номинальный ток таких вставок составляет 63 А, они рассчитаны на единовременное включение нескольких бытовых приборов. Перегорающая вставка в таком предохранителе находится внутри керамического корпуса с патроном, снаружи остается 1 контакт, а другой соединяется с контактами пробки. При превышении нагрузки деталь сгорает, полностью обесточивая квартиру. Восстановить электроснабжение можно, заменив вставку на новую.
  4. Трубчатый ПП по строению напоминает вставку для пробок, но его крепление выполнено между 2 контактами. Тип такого предохранителя — ненаполненный, а корпус сделан из фибры, которая при сильном нагреве выделяет газ.
  5. Ножевые предохранители рассчитаны на величину тока 100-1250 А и применяются в сетях, где нужна высокая нагрузка (например, при подключении прибора с мощным двигателем).
  6. Кварцевые, с наполнением кварцевым песком, применяются в сетях с напряжением до 36 кВ.
  7. Газогенерирующие, разборные и неразборные. При сгорании разновидностей ПСН, ПВТ происходит мощное выделение газа, сопровождающееся хлопком. ПП применяют для сетей с напряжением 35-110 кВ. Номинальный ток такого ПП — до 100А.

В зависимости от общей нагрузки на сеть устанавливают разные виды ПП — более мощные ставят в специальных трансформаторных будках, они могут выдерживать ток, обеспечивающий потребности жилого массива иди предприятия. Маломощные монтируют в счетчиках: они защищают отдельные квартиры. В старых бытовых приборах тоже может быть установлен ПП (слаботочный), но современная техника содержит эти элементы редко.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Почему не отключается холодильник и постоянно работает без остановки: в чем причина, чем это опасно, как починить
холодильник не отключается в чем причина
Предохранитель электрический – типы и разновидности
