Виды уличных светильников

В зависимости от целей осветительных установок и места, где они используются, различают следующие виды уличного освещения:

Вдоль больших дорог и кольцевых магистралей устанавливают фонари с рефлекторами мощностью 250–400 Ватт;
Вдоль второстепенных дорог устанавливают фонари с рефлектором или рассеивающие свет мощностью 70–250 Ватт;
Для улиц и тротуаров используют рассеивающие фонари мощностью 40–125 Ватт;
Также устанавливают осветительные элементы для подсветки объектов с важной информацией и для архитектурной подсветки домов. В таких случаях мощность ламп ещё меньше.

Виды ламп

Каждый из видов имеет свои преимущества и недостатки. Лампы различаются по способу выработки света и тем, какие характеристики он имеет.

Лампы накаливания являются традиционным осветительным средством, которое в последнее время активно заменяется менее энергоёмким. Эти лампы отличаются большой теплоотдачей и мощностью, оставаясь при этом лидером по потреблению энергии.
Лампы, которые в своём составе имеют буферный газ, галогенные лампы, обладают теми же характеристиками, но их срок службы в разы больше.
Газоразрядные лампы. Принцип работы основывается на сжигании газообразного топлива. Эти лампы долго работают, до 20000 часов, и дают хорошее качество света. Различают ртутные, металлогалогенные и натриевые лампы, в зависимости от газового состава внутри них.
Ксеноновые лампы излучают свет благодаря действию электрических дуг, которые заполнены ксеноном.
Люминесцентные лампы дают сильную светоотдачу и служат долго.
В последнее время набирают популярность лампы, которые работают от солнечной энергии. Они очень экономичны и работают совершенно независимо от электросети. Эти лампы включаются и выключаются самостоятельно в зависимости от времени суток.
Светодиодные лампы считаются самыми экономичными и экологически чистыми. Они имеют длинный срок службы. Широкий ассортимент светодиодного осветительного оборудования и изделий для благоустройства можно найти в компании: уличное освещение рск групп

Каждый вид ламп успешно применяется в той сфере, где это наиболее оправдано, одни — для освещения дома, а другие — для подсветки дорог и магистралей. А использование осветительных элементов очень разнообразно.

Разнообразие выбора

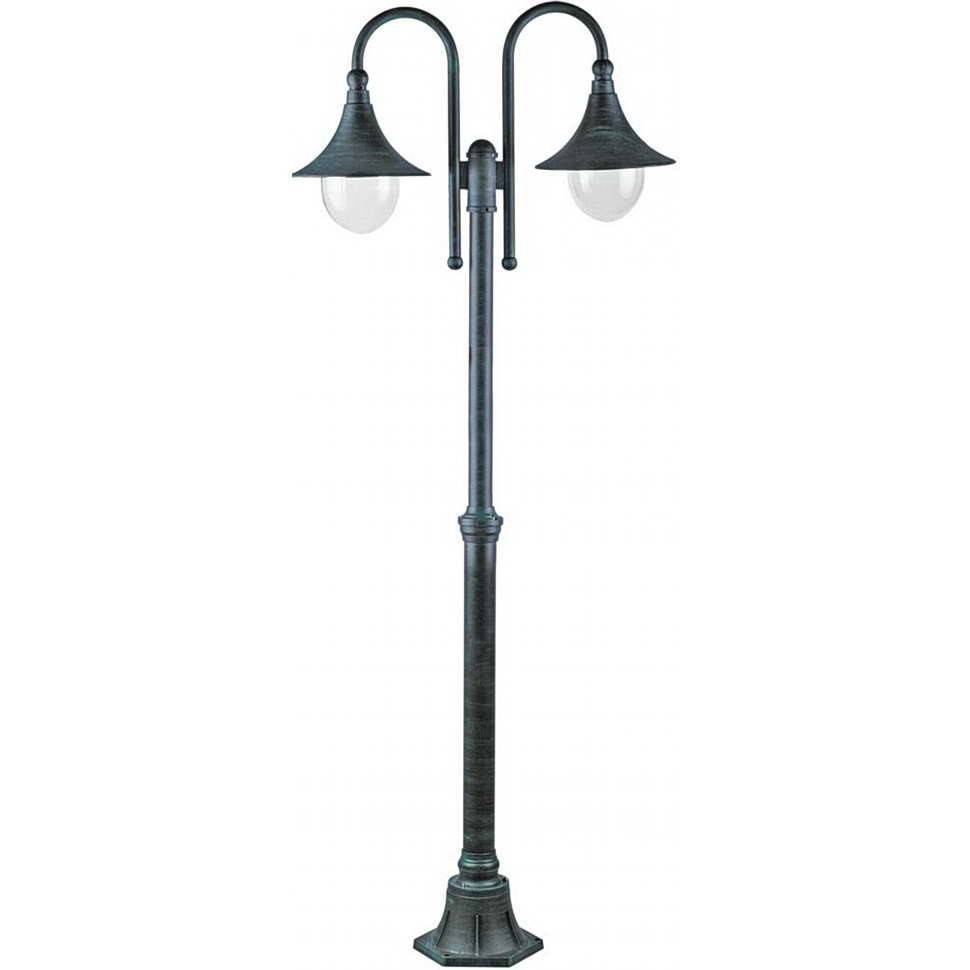

Торшерный светильник

Современные светильники, которые устанавливаются на улицах, бывают самых разнообразных видов. По предназначению такие светильники могут быть такими:

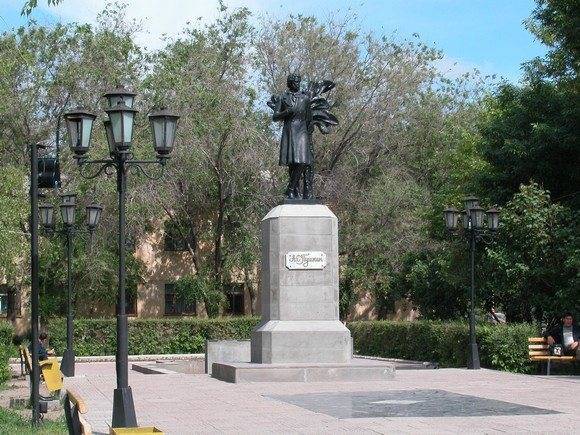

торшерные фонари. Особенностью осветительных приборов являются их установка на опору. В результате свет они излучают свет сверху. Это традиционные светильники, которые на улицах встречаются наиболее часто. Они используются для обеспечения освещения дворов, пешеходных зон, парков, бульваров, скверов и загородных участков;

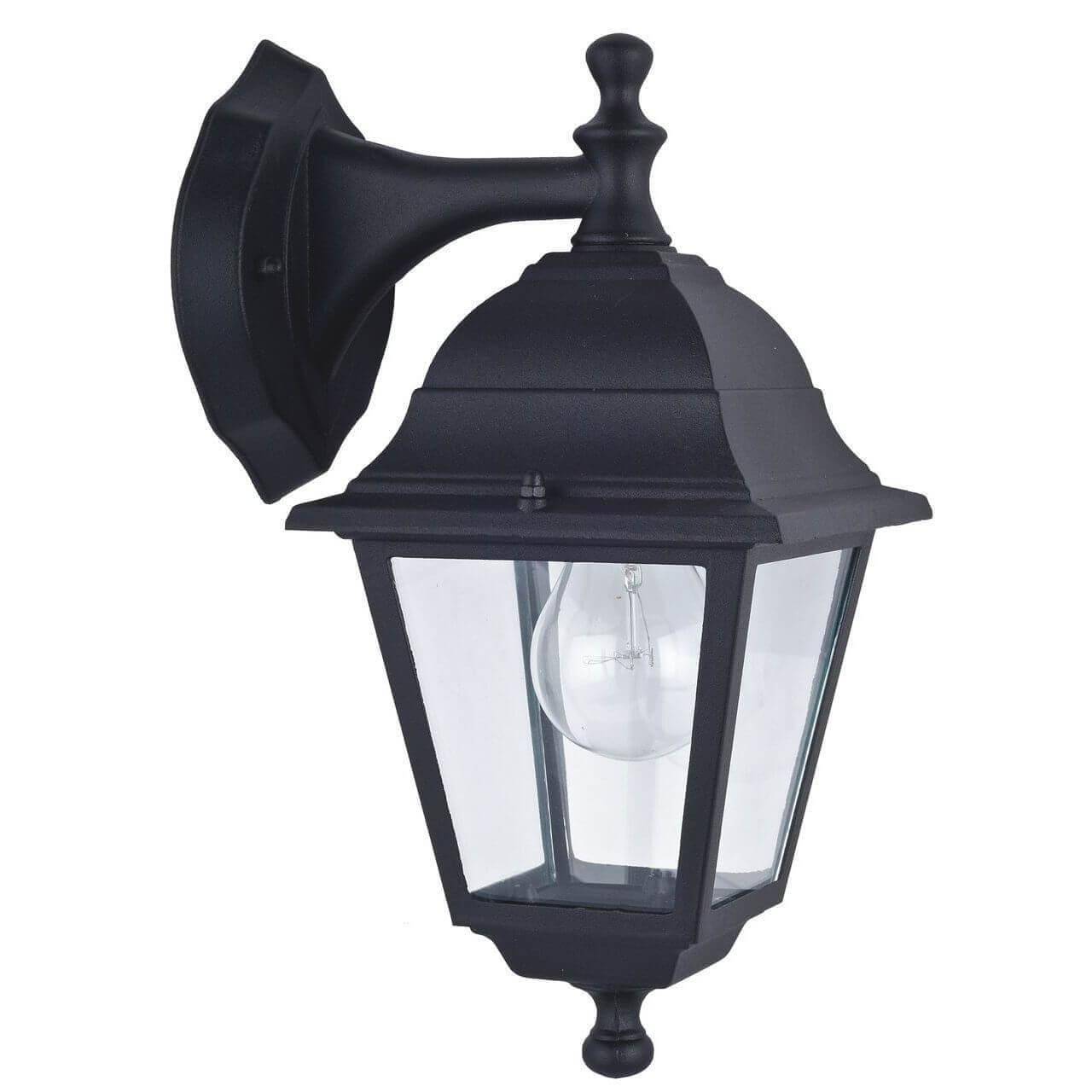

Фасадные светильники

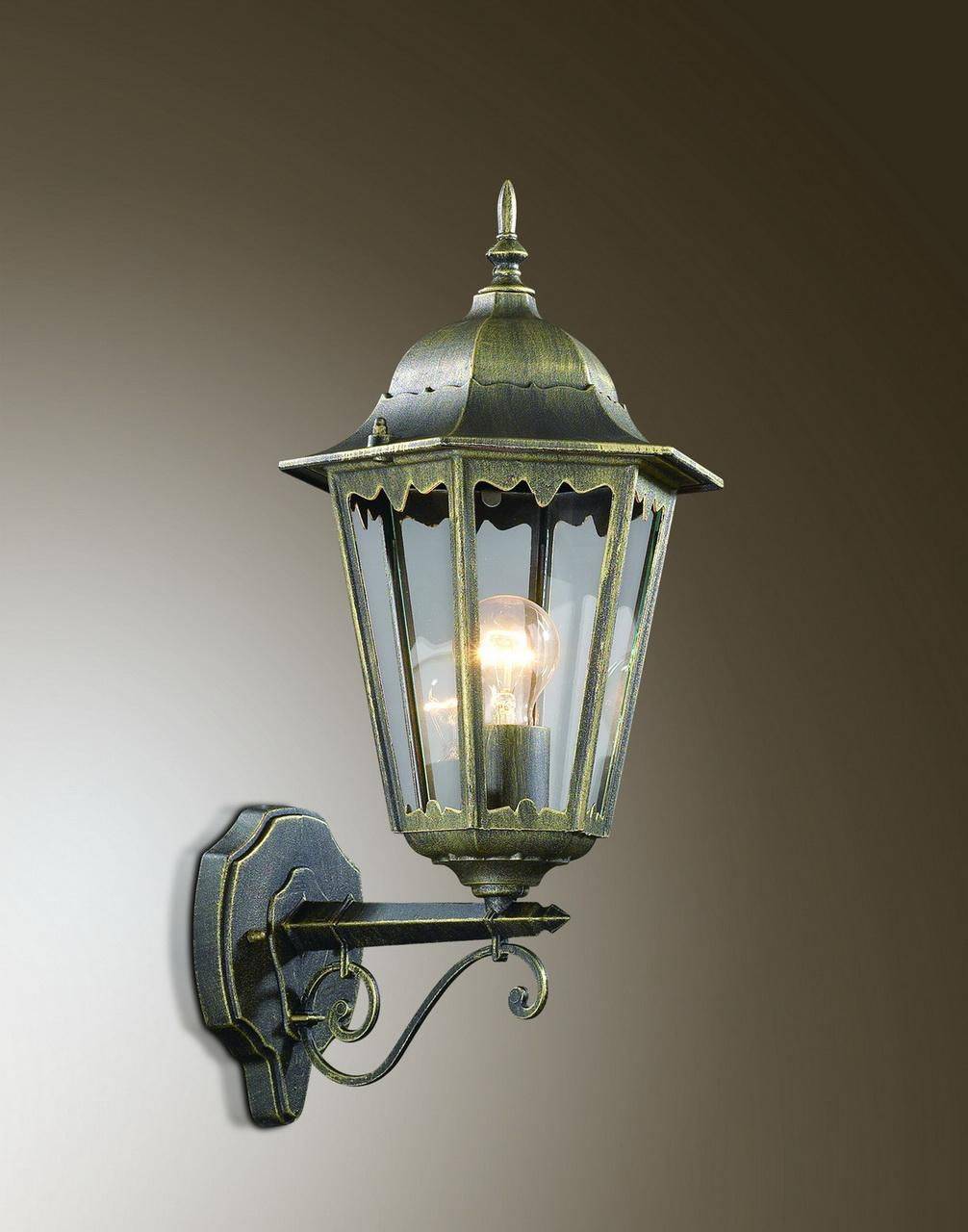

фасадные фонари. Их еще называют консольными светильниками. Такие светильники крепятся к фасадам зданий с помощью специальных кронштейнов или опор. Данный тип осветительных приборов зачастую имеет красивый и вычурный внешний вид, так как они выступают в роли дополнительного декорирования зданий. Они служат для освещения номеров домов и прочих информационных табличек;

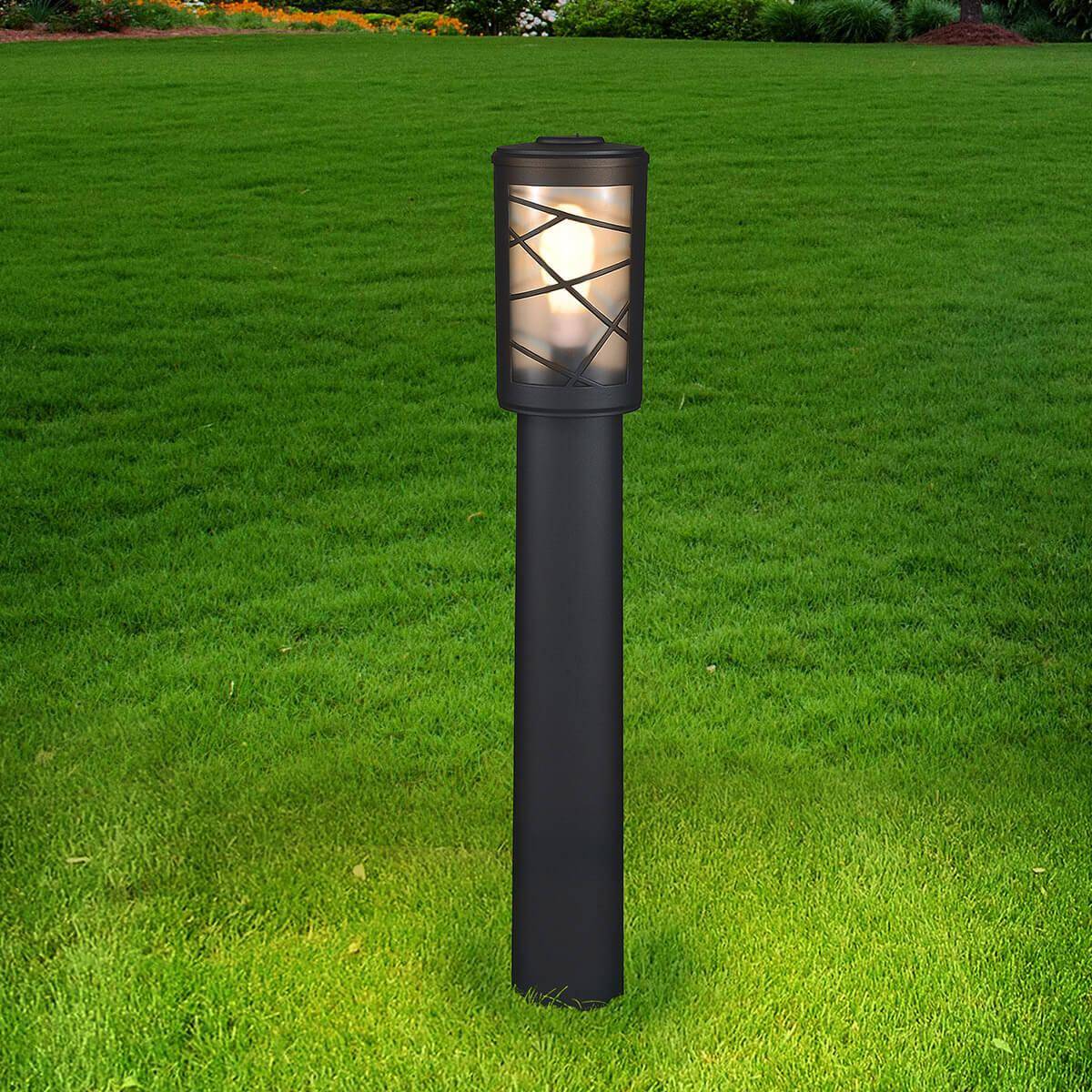

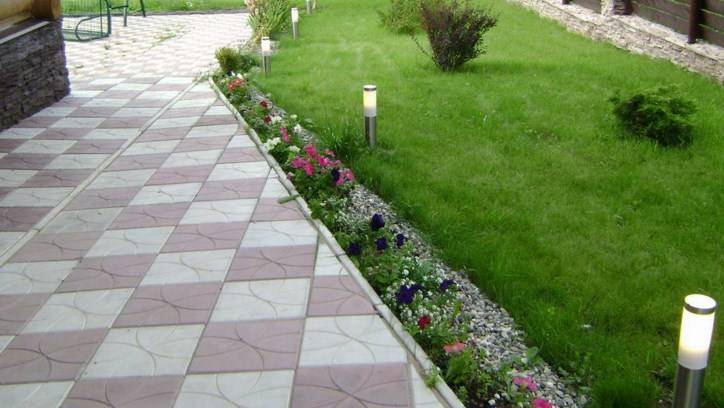

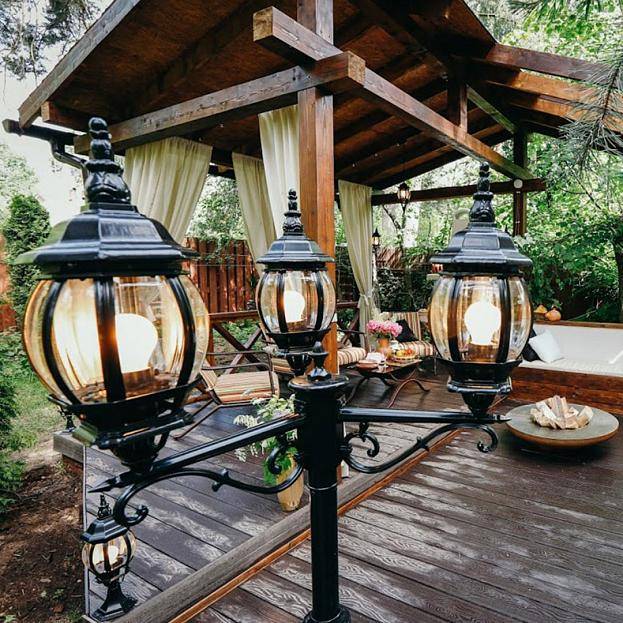

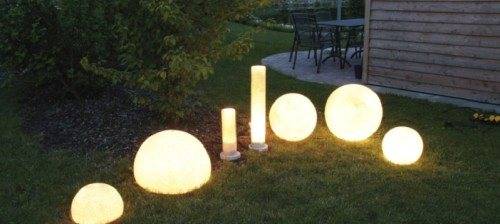

ландшафтные фонари. Самая многочисленная и разнообразная группа уличных осветительных приборов. Эти светильники могут иметь различный дизайн, оформление и цветовую гамму. Например, такой светильник может иметь форму садовой фигуры. Очень часто с их помощью создают разнообразные инсталляции для освещения парков и скверов;

Ландшафтный светильник

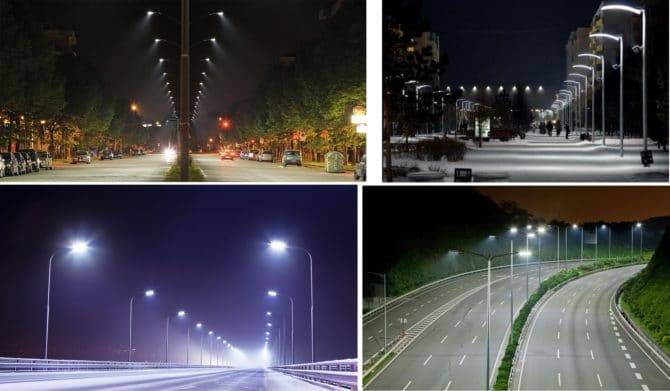

магистральные уличные фонари. Такие осветительные приборы размещаются вдоль автомобильных дорог и магистралей. Они могут освещать самую большую по размеру территорию вокруг себя (до 9 м). При этом освещение будет ярким. Стандартный интервал между такими светильниками составляет от 5 до 20 м. На дистанцию влияют мощность и количество ламп, а также высота столба;

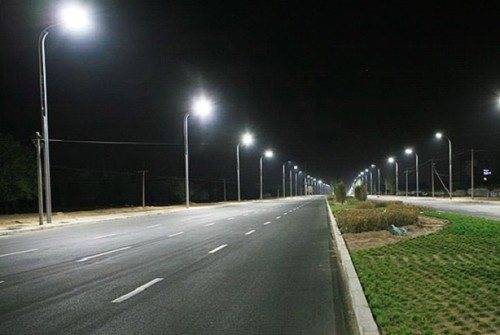

Магистральные светильники

Рекламные светильники

рекламные или баннерные фонари. Эти современные осветительные приборы появились относительно недавно. Они используются для создания подсветки наружной рекламы. Для них характерен неприметный дизайн и большая мощность светового потока.

Как видим, разнообразие уличного освещения достаточно большое. Каждый тип светильников имеет свои особенности и максимально эффективно освещает улицу в конкретной зоне.

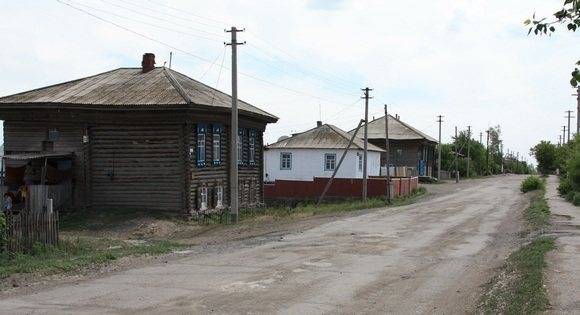

В сельской местности

Нормы, которым должно соответствовать уличное освещение в небольших сельских местностях, изложены в нормативном акте строительных норм и правил, СНИП 23-05-95. Согласно стандартам, не менее 8/10 всей площади села должно быть освещено.

Оборудование

Для фонарей чаще всего используют металлогалогенные лампы, которые дают большую светоотдачу, но служат всего год. Светодиодные технологии особо актуальны для сельской местности, куда выезд обслуживающих бригад затруднён из-за отдалённости. Такой вид фонарей имеет долгий срок службы.

Нормы

Сеть осветительных установок несёт в себе потенциальную опасность, поэтому при её монтаже необходимо соблюдать многие правила. Например, для воздушных линий провода должны быть изолированными. К ним относятся разные марки самонесущих изолированных проводов, СИП. Высота светильника, установленного на тросах, зависит от его месторасположения: на тротуарах — от 3 м высоты, вдоль проезжей части — 6,5 м.

Обслуживание

Финансирует обслуживание светового оборудования государство, поэтому заботу о нем несёт именно администрация населённого пункта. Она решает вопрос о закупке электрооборудования, установке или обслуживании светильников и при необходимости заключает договор с фирмами, которые специализируются на этой работе. Законом №131-ФЗ оговорено, что финансовую ответственность несёт местный муниципалитет, а техническое обслуживание, монтаж уличного освещения и его ремонт проводит районное отделение энергосбыта. Оплачиваются работы или администрацией села или организацией, которая владеет этими коммуникациями.

Возможности автоматики

Автоматизированная система управления наружным светом позволяет решать целый ряд задач. Условно их можно разделить на две группы — управленческие функции и контрольные.

Функции управления:

Включение и выключение светильников.
Программирование работы приборов по времени или реакции датчиков.
Фазовые переключения на электролиниях.
Принудительная перезагрузка микропроцессоров в шкафе управления.

Функции контроля:

Проверка состояния линий подключения.
Контроль линий ввода.
Контроль работы контакторов и выходных автоматов-выключателей.
Наблюдение за приборами учета расхода электричества.
Мониторинг несанкционированного доступа в шкаф.
Проверка состояния линии.
Изучение неисправностей системы.
Слежение за наличием возгораний.

Системы управления уличным светом оснащаются встроенными источниками электропитания. Если отключается напряжение, система может работать еще не меньше часа. Во многих системах предусмотрена не только передача данных об изменениях параметров, но и дублированное сохранение информации.

Особенности уличного освещения

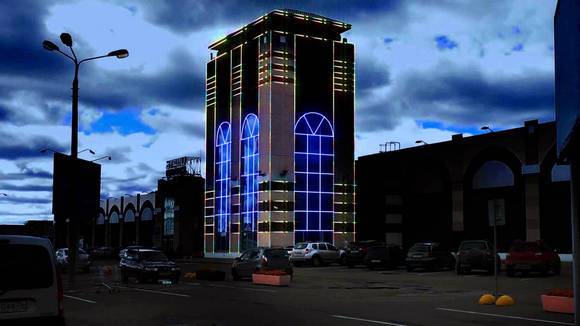

Архитектурная подсветка сейчас в моде. Помимо сплошного освещения используется еще и акцентуальное. Фонари размещают для освещения двери, колонн, ниш, красивых архитектурных элементов. Интересно смотрится и контурное освещение при помощи светодиодных трубок и шнуров.

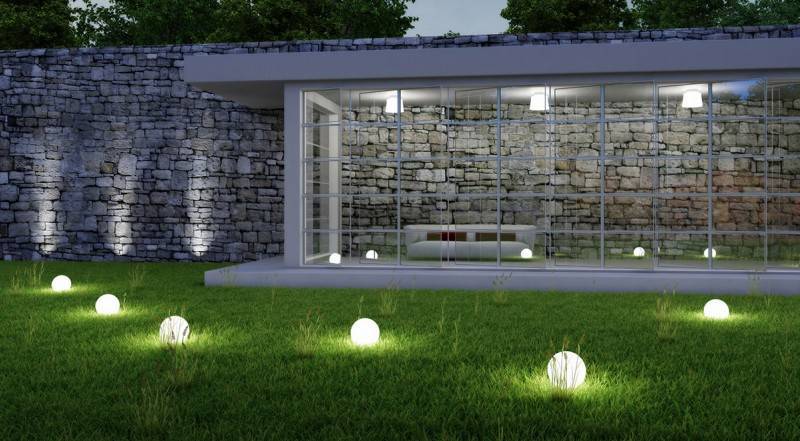

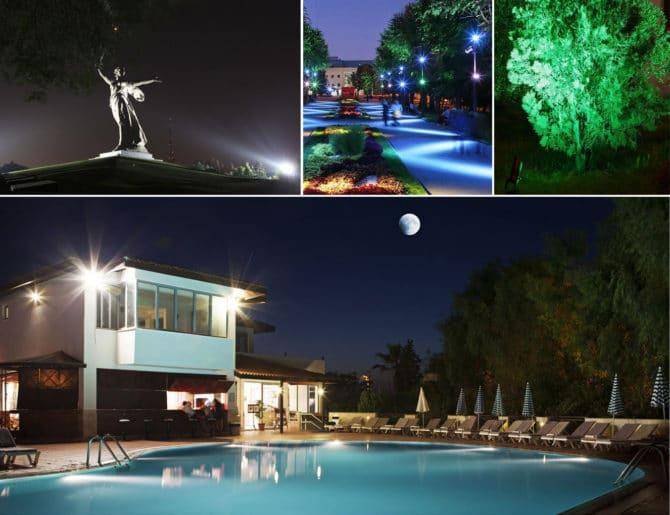

Ландшафтный дизайн также требует правильного освещения, в магазинах можно найти светильники разного стиля – от классики до хай-тека. Контурное освещение используется для дорожек и аллей, для подсветки крон деревьев и кустарников подходят прожекторы с рассеянным светом. При помощи асимметричных светильников (находящихся на разной высоте) можно красиво обыграть малые архитектурные формы. Заливающее освещение зачастую применяется для подсветки большой террасы или водоемов.

По сути, подсветки должно быть три. Первая – для периметра участка, ворот, калитки, входной двери. Вторая – для освещения зон отдыха – беседки, патио, бассейна, зоны для барбекю и так далее. Третья – для дорожек и тропинок. В подборе светильников важна каждая мелочь, даже спектр света: холодные оттенки визуально отдаляют подсвечиваемые объекты, теплые, наоборот, их приближают. Для подсветки зон отдыха рекомендуется использовать теплые тона.

При выборе светильника нужно учитывать не только его дизайн, но и устойчивость к неблагоприятным внешним факторам – прямым лучам солнца, осадкам, ветру, пыли. Материал, из которого выполнен источник света, должен быть безопасным, не менее важна простота эксплуатации и монтажа, срок службы.

Основные характеристики для уличных фонарей – это световой поток (Люмены) и мощность (Ватты). Чем больше соотношение мощности и эффективности светового потока, тем лучше будет светить фонарь. Цветопередача и цветность, наоборот, не так важна.

Виды уличных светильников

В зависимости от назначения и метода крепления уличные светильники делятся на 4 следующих вида:

Консольные (на столбы).
Парковые.
Грунтовые.
Прожекторные.

Консольные светильники

Классический пример консольного светильника – светодиодный уличный фонарь на столбе (опоре). Такие типы уличных приборов используются для освещения автомобильных дорог, магистралей и улиц, но их можно встретить и на других достаточно больших открытых и даже закрытых объектах – стоянках, складах, в ангарах, цехах и т. п.

Парковые

Приборы этого типа не только освещают, но и, как правило, служат элементом ландшафтного дизайна, осуществляя подсветку. Чаще всего такие фонари излучают рассеянный свет и имеют большой телесный угол покрытия, нередко достигающий 360 градусов. Крепиться парковые светодиодные светильники могут на столбы, парапеты, фасады зданий, но встречаются и стоящими прямо на земле или на невысоких столбах.

Грунтовые

Уличные светильники этого типа располагаются, как следует из их названия, в грунте. Обычно герметичны и имеют высокую механическую прочность, а на некоторые модели, встраиваемые в дорожки и ступени, можно даже наступать. Больше относятся к элементам ландшафтного дизайна и подсветки, но могут обеспечить и освещение низкорасположенных объектов. Их можно встретить у фонтанов, в парках, на приусадебных участках.

Прожекторы

Самый универсальный в плане применения класс приборов. Большие узконаправленные прожекторы используются в качестве поисковых и для освещения удаленных объектов – памятников, площадей, зданий и их элементов. Заливные типы нашли применение в качестве осветителей близкорасположенных объектов самого различного назначения – от улиц и стоянок до парадных и охраняемых территорий. Не обошли стороной прожекторы и ландшафтные дизайнеры. Точечные светильники самых разных размеров и мощностей используются для подсветки элементов зданий и ландшафта. Размещают уличные прожекторы на столбах, фасадах и крышах зданий и даже на земле.

Для путепровода

Согласно нормам наружное освещение дорог предусматривается в таких случаях:

проезжая часть в населённом пункте;
на мостах;
на маршрутных остановках;
на пересечении дорог I, II и III категории;
на ж/д переезде;
на кольцевой развязке;
на заправочных станциях и местах обслуживания транспортных средств;
под путепроводами, если протяжённость пути под ними более 30 метров;
в тоннелях.

Нормы освещение вдоль проезжей части содержатся в СНИП 32-04-97 и они также включают рекомендацию по использованию кабеля СИП. При разработке проекта учитывается свойство дорожного покрытия поглощать свет, мощность ламп и их свойства рассеивать свет, схема размещения опор и экономическая обоснованность того или иного вида освещения. Из этих данных высчитывается оптимальный способ размещения опор и их высота, интервал между ними и тип ламп.

Средства на содержание дорог выделяются из областного бюджета. А за освещением дорог в черте города отвечает горсвет.

Уличное освещение — неотъемлемый атрибут безопасного и комфортного проживания. Оно должно соответствовать нормам законодательства. Эти нормы служат гарантией того, что НО будет устанавливаться и обслуживаться ресурсами местных государственных органов.

Уличное освещение для дачи или другой частной собственности, хоть и не имеет отношения к государственному бюджету, должно быть технически совместимо с общей сетью по напряжению, правильности подключения и соответствию освещения СНИП. Например, необходимо знать, что в целях безопасности не допускается прокладывание СИП кабеля под землёй

При освещении дома или дачного участка своими руками особенно важно соблюсти все технические требования к этому проекту. В таком случае свет фонарей будет безопасным атрибутом ночного украшения и удобства

Модернизация как метод сокращения расходов на дорожное освещение

На данный момент дорожное освещение является одной из самых объемных статей расходов в государстве. Усредненные данные за период 2005-2010 года, к примеру, показали, что на освещение транспортных дорог тратится 35% от суммы расходов на электроэнергию.

Такое положение вещей связано с тем, что большинство светильников относятся к старому типу и не используют в своей конструкции современных энергосберегательных элементов.

Их применение обеспечило бы не только значительное сокращение расходов, но и общее повышение качества освещенности.

Наиболее эффективными являются светодиодные технологии. Светодиоды позволяют обеспечивать лучшую видимость, а также служат ощутимо дольше классических энергосберегательных ламп.

По прогнозам экспертов первоначальные затраты по оптимизации окупят себя уже через 7 лет.

Больше о дорожном освещении: требованиях, модернизациях, ремонте; можно узнать на выставке «Электро».

Как управляют наружным освещением

Блок управления наружным освещением — именно с помощью его осуществляется почасовая подача света. В народе их называют очень просто — шкафами управления. Они следят и контролируют все наружное освещение в определенной зоне. Могут дистанционно включать и отключать осветительные сети. С их помощью обеспечивается прием, учет и общее распределение электрической энергии. Также осуществляется защита отходной линии от перегрузки, а также замыканий.

Основная функция таких шкафов — управлять всем наружным освещением, это касается вечера и ночи. Именно блоки освещают города, магистрали, автодороги, поселки и дачные товарищества. Без их помощи этот процесс был бы неуправляемым и не смог действовать.

Как выглядит корпус подобного блока

Обычно корпус такого шкафа выполняется из полиэстера специальной серии, он выполнен в реактопластиковом антивандальном материале. Он практически не может воспламениться, сам тушится (спасибо прессованному полиэфиру), имеет армированное стекловолокно. Все эти материалы вместе могут обеспечить максимальный уровень прочности и надежности каждого блока. Они устойчивы к любому атмосферному влиянию и агрессивной химической среде. Именно благодаря материалу, его основных свойств и специальной технологии изготовления шкафы не могут поддерживать горение, являются максимально огнеустойчивыми. Могут выполнить процесс самозатухания при температуре практически 1000 градусов по Цельсию. Это не исключает тот факт, что в городе зачастую могут использоваться простые термопластиковые блоки, которые не имеют подобных преимуществ.

Корпус может относиться к различному уровню защиты по ГОСТу Р МЭК 536-94, что обозначает усиленную двойную изоляцию. Антивандальный пластиковый шкаф из полиэстера обладает уникальным техническим свойством: его практически нереально сломать или взломать. Также стоит упомянуть эксплуатационные характеристики, которые являются максимально надежными и долгосрочными. Приведенная в пример разновидность шкафа используется далеко не везде, но является лучшим вариантом для любой улицы. Очень часто подобные блоки используются в наружном освещении промышленных предприятий или частных зон.

Разновидности шкафов управления

Все шкафы производятся для наружной установки, поэтому оптимально подходят для управления наружным освещением. Их корпуса имеют особенные и уникальные технические характеристики. Они могут помочь:

Организовать управление системой подачи света на автомагистраль или городскую дорогу.
Подсветить и управлять общей системой безопасности в тоннеле, автомобильном или железнодорожном.
Управлять системой энергосбережения, регулировать и диагностировать наружное освещение. При этом часто используются различные автоматизированные блоки.
Освещать улицы с использованием архитектурных и дизайнерских нюансов. То же самое касается парка, любого фонтана, муниципального здания или культурного учреждения.
Помогут управлять системой видеозаписи, могут сигнализировать о взломе и прочем.
Управлять автомобильным движением или регулировать светофоры.
Задействоваться в системах связи, то есть телекоммуникациях, слаботочном оборудовании, интернете.

Напомним, что все шкафы управления обладают различной функциональностью. Некоторые из них используются только для контроля над освещением городской зоны, другие имеют более продвинутые технические характеристики и могут использоваться в вышеперечисленных сферах. Также стоит упомянуть о способе управления блоками, оно может быть:

местным;
ручным;
дистанционным.

Последний пункт располагает наличие диспетчерского пункта, откуда работник контролирует весь процесс.

Виды уличных фонарей и светильников

Уличные фонари для загородного дома должны соответствовать определенным требованиям и характеристикам. Основные из них – герметичность и устойчивость к атмосферным воздействиям: располагаясь под открытым небом, осветительные приспособления не защищены от дождя, ветра и перепадов температур.

Современные уличные светильники могут быть:

настенными;
подвесными;
светодиодными;
торшерными;
встраиваемыми в тротуар или почву.

Фонари любого типа нередко оснащаются датчиками освещенности или движения.

Тип уличных фонарей для загородного дома выбирают в зависимости от предназначения и места расположения. Так, настенные модули крепятся к фасадам домов. Их часто устанавливают на невысокие опоры и колонны, монтируют внутрь стен или ступеней.

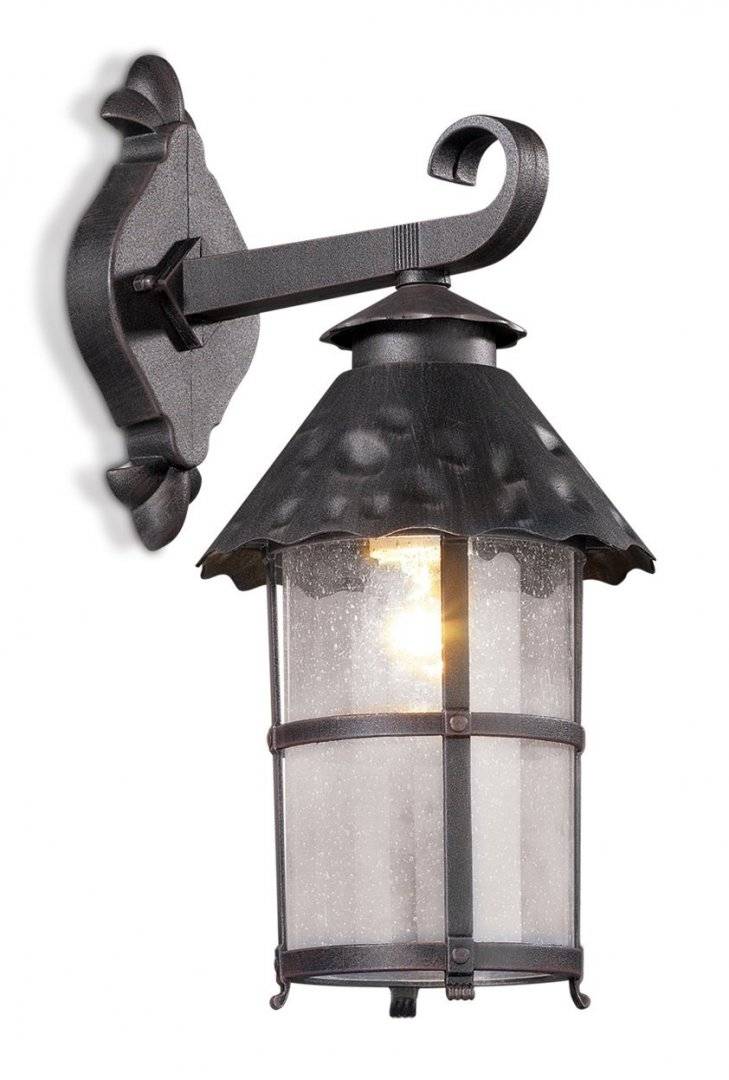

Подвесные уличные фонари для дачи обычно крепятся к потолочным перекрытиям с помощью цепи или шнура длиной до 100 сантиметров. Такие конструкции широко используются для освещения беседок, террас, навесов и других малых архитектурных форм.

Светодиодные устройства получили распространение относительно недавно. Благодаря широкому модельному ряду и экономичности (потребляют в 2-3 раза меньше энергии, чем аналоги) светодиодные светильники стали одним из наиболее популярных видов осветительных приборов. Все современные светодиодные устройства имеют повышенный срок эксплуатации в сочетании с прочностью и надежностью.

Свет, создаваемый светодиодами, комфортен и не режет глаза, поэтому фонари данного вида часто устанавливают рядом со скамейками и площадками для отдыха.

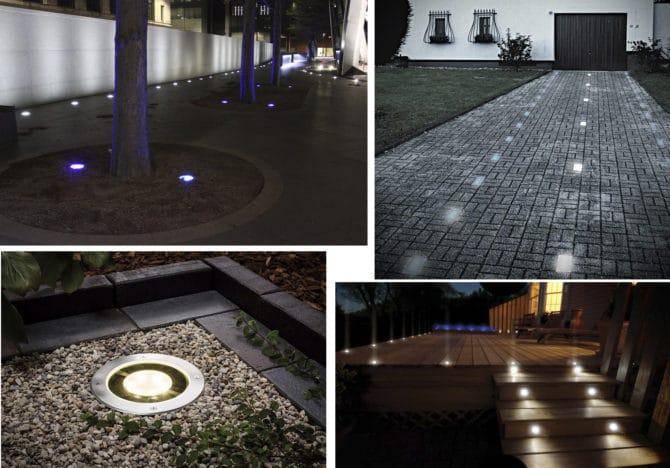

Встраиваемые обычные или светодиодные уличные фонари предназначены для размещения непосредственно на поверхности грунта или тротуара. Таким образом обустраивают асфальтированные или покрытые плиткой дорожки, площадки у бассейнов и другие зоны отдыха. Корпус встраиваемых устройств изготавливается из нержавеющей стали и обеспечивает повышенную защиту от влаги и механических повреждений.

Основное отличие встраиваемых фонарей от светильников других видов – их компактность, сочетающаяся с высокой мощностью. Устройства не выступают за пределы архитектурных элементов и не возвышаются над почвой, создавая при этом достаточно яркое и качественное освещение. Прочность встраиваемых уличных фонарей для загородного дома обуславливает популярность их использования для световой маркировки подъезда к гаражу. Наезжая на стекло фонаря, колесо машины не наносит конструкции вреда.

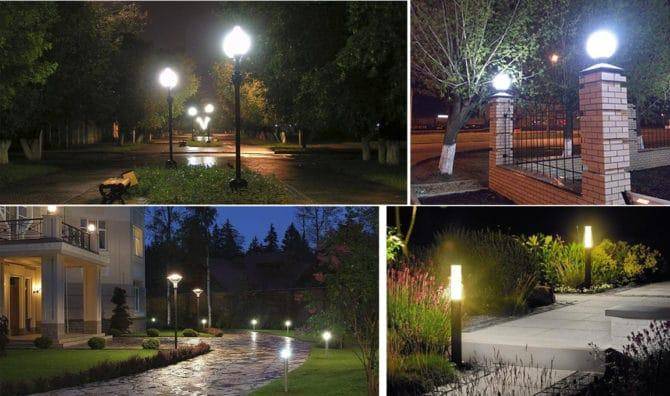

Торшерные устройства (к таковым относятся, например, фонари уличного освещения на столбах) по праву считаются одними из наиболее декоративных видов светильников. Популярность данного типа осветительных приборов объясняется их мобильностью и удобством монтажа. При необходимости фонарь можно легко переставить в любой уголок участка, изменить направление светового потока или отрегулировать высоту опоры, на которой расположен источник света.

Так как нередко торшерные устройства применяют для придания территории более эстетически привлекательного внешнего вида, лампы для них выбирают небольшой мощности. Светильники с мягким, слегка приглушенным светом устанавливают вдоль аллей и дорожек, рядом с беседками или скамейками. Уличные торшеры создают спокойную, романтическую обстановку, идеальную для отдыха и релаксации.

Преимущества

Как и у других типов источников света, у светодиодов имеются свои достоинства и недостатки. Рассмотрим положительные качества этих осветительных приборов:

Прежде всего – это экономия электричества. Осветительные приборы с таким типом ламп потребляют в 1,5-2 раза меньше электроэнергии, чем обычные. Причем по мощности их световой поток можно сравнить с люминесцентными лампами.
Долговечность. При условии правильной эксплуатации их срок службы составляет: при непрерывном использовании до 15 лет, при работе только в ночное время суток — до 25 лет.
Прочность и надежность конструкции. Светильник светодиодный уличный влагозащищенный имеет ударопрочный корпус и не подвержен механическим повреждениям. Приборы могут устанавливаться практически во всех климатических условиях при рабочей температуре от -60 до +45 С. Уличные светодиодные светильники на столбы взрыво- и пожаробезопасны, имеют высокую контрастность света, быстро включаются и бесшумно работают, не мерцают.
Лампы являются экологически безопасными, поскольку не содержат ртути и прочих химических примесей.
Удобно монтируются.

Характеристики и требования к лампам уличного освещения

Лампы, предназначенные для уличного освещения, разделяются на типы:

газоразрядные;
светодиодные;
накаливания, в том числе галогенные;
люминесцентные.

Основным критерием, предъявляемым к уличным лампам, является их экономичность. По этой характеристике лампы накаливания практически исключены из списка из-за низкой эффективности. Световая отдача их составляет не более 13 Лм/Вт (люмен на один ватт). Такое освещение обходится очень дорого из-за высокой платы за потребляемую энергию.

Другой важный критерий для ламп уличного освещения — срок службы. Для ламп накаливания он составляет всего 1-2 тысячи часов. Поэтому этот устаревший элемент освещения не спасает даже низкая цена — его применение постепенно сокращается.

Галогенные — это улучшенные лампы накаливания. Срок их службы в 2-3 раза больше, чем обычных ламп, световая отдача также невысока — максимум 17 Лм/Вт. Применяются в небольших количествах в архитектурных, фасадных и специальных видах освещения.

Люминесцентные лампы более экономичны. Для ограниченного уличного освещения используются компактные люминесцентные лампы (они всем известны как энергосберегающие) с цоколями Е27 и Е14. Светоотдача таких ламп достаточно высока — от 40 до 80 Лм/Вт. Срок службы также немалый — 7-10 тысяч часов. Мощность выпускаемых ламп невысока, поэтому на улицах их применяют в основном в фасадном и ландшафтном видах освещения. При низкой температуре светимость люминесцентных ламп снижается.

Для масштабного освещения дорог и тротуаров наиболее перспективными остаются металлогалогенные газоразрядные лампы. Их светоотдача на уровне мощностей от 250 до 2000 Вт колеблется от 78 до 105 Лм/Вт, что сравнимо с наиболее экономичными светодиодными приборами. Другой вид газоразрядных ламп — натриевых мощностью 430 Вт — обладает еще большей светоотдачей — 113 Лм/Вт. При этом газоразрядные лампы долго служат — до 10-20 тысяч часов.

Светодиодные лампы в последние годы завоевали популярность и в уличном освещении. Появились мощные приборы, не уступающие газоразрядным, поэтому их стали применять для освещения дорог и тротуаров. Светоотдача этих ламп находится в диапазоне 95-115 Лм/Вт. Сегодня ими активно оснащаются наиболее энергоемкие трассы и зоны уличного освещения, в том числе парки, скверы, детские площадки.
