Токопроводящий клей: виды, марки, изготовление своими руками

Нанесение

Известные торговые марки

На рынке представлено не так много брендов от производителей токопроводящего клея. В их числе имеются как российские компании, так и иностранные. Ниже перечислим наиболее зарекомендовавшие себя марки клеящих веществ:

  1. Марка клея токопроводящего контактол на серебре 2г предназначена для создания высокоэластичных прочных поверхностей. Производится на базе серебра. Отличается быстрой высыхаемостью, благодаря чему удобен в работе. Приобрести «Контактол» можно в любом магазине радиотоваров или на рынке. Однако следует заметить, что большинство отзывов об этом бренде отрицательные.
  2. «Элеконт» — токопроводящий состав на основе эпоксидной смолы, часто применяемый автолюбителями. Отзывы об этом изделии также далеко не всегда положительные.
  3. Клей «Done Deal» иностранного производства. «Done Deal» отличается высокой прочностью и надежностью. Данный бренд имеет хорошие отзывы у профессионалов.
  4. «Homakoll» — популярный бренд токопроводящего вещества, давно представленный на рынке. Чаще всего применяется как токопроводящий клей для линолеума крупными производителями. Обладает антистатическими качествами.
  5. «Mastix» – электропроводящая смазка для ремонтных работ с задним стеклом автомобиля. «Mastix» считается лучшим выбором в своем сегменте.
  6. ТПК-Э представляет собой марку клея от российского производителя. Особенность состава — способность сохранять эксплуатационные характеристики при широком температурном разбросе — от минус 190 до плюс 200 градусов по Цельсию. Чаще всего эта марка используется в промышленных условиях.

Домашнее изготовление токопроводящих клеев

Учитывая тот факт, что стоимость магазинных клеящих составов с электропроводящими свойствами довольно ощутима, а расход в большей степени не так уж мал, специалисты решают эту проблему путем самостоятельного изготовления.

Клей на графитовой основе

Одним из самых распространенных способов изготовления является клей на графитовой основе из-за высокой доступности входящих в состав ингредиентов (прозрачный лак для ногтей и графит из карандашей).

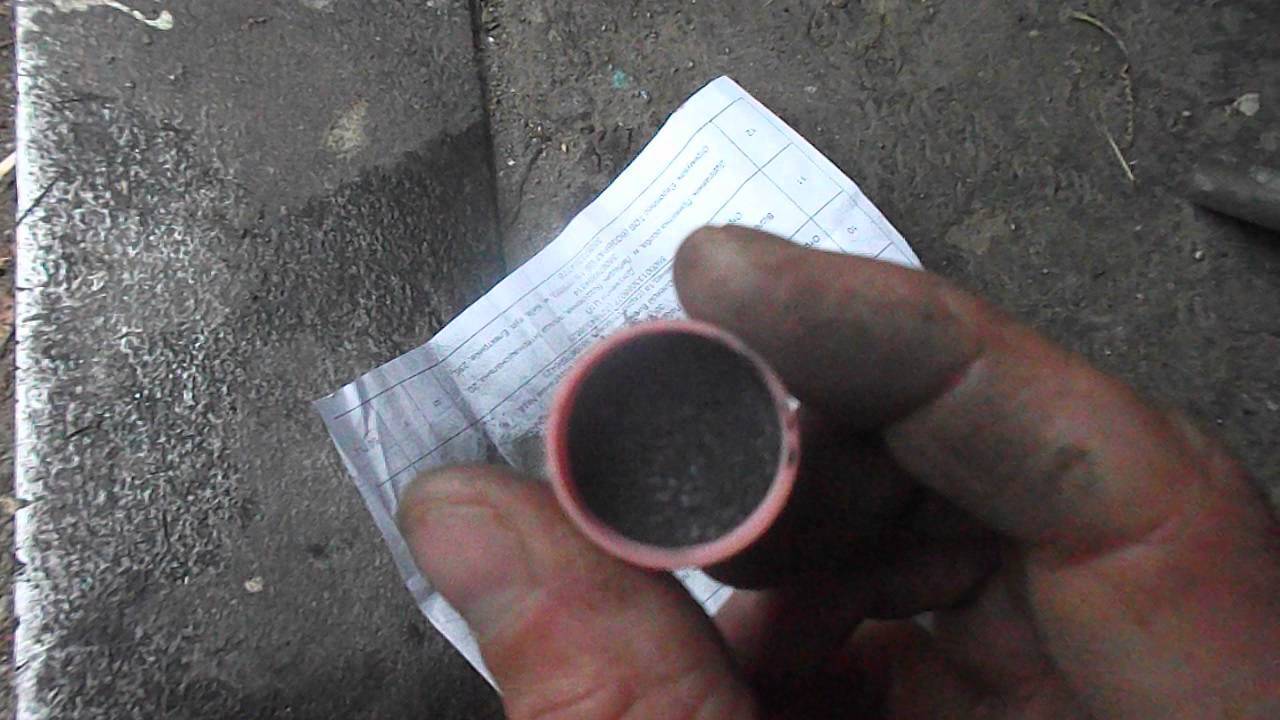

Заменой карандаша может выступить графитовый щиток солевых батареек, в некоторых случаях он даже лучше карандашного грифеля, так как входящая в токопроводящий состав щитка медь способствует лучшему проведению электричества.

Способ изготовления:

  1. Карандашный грифель измельчить в порошок. Если используется щиток, то измельчать необходимо при помощи надфиля;
  2. Открыть лак, раскрутив колпачок, при использовании клея открыть тюбик с обратной стороны;
  3. Соединить измельченный графит с основой сразу в тюбике, размешать зубочисткой до получения однородной массы;
  4. Закрыть плотно флакон лака или закрутить тщательно обратную часть тюбика клея.

Готовый токопроводящий клей по данной технологии может быть подвержен быстрому высыханию, поэтому тара должна быть герметично закрыта.

Серебряная основа

Изготовление клея на серебряной основе более тяжелое в отличие от первого способа в силу специфики компонентов и сложности приготовления, однако, он так же используется некоторыми специалистами, если в наличии есть все необходимые ингредиенты:

  • Формалин 1%
  • Азотнокислое серебро
  • Нашатырь (аммиак)
  • Прозрачный лак для ногтей
  • Немного спирта

Процесс изготовления начинается с соединения серебра и формалина в одинаковых пропорциях.

Далее в полученную смесь добавить две капли аммиачного раствора, после получения осадка (порошок серебра) жидкость фильтруют и сам порошок сушат при температуре +150°.

С использованием серебра можно изготовить не только токопроводящий клей, но и другие электропроводящие составы, которые часто необходимы при ремонте:

  • Электропроводящая грунтовка – для изготовления смешать 130грам серебряного порошка и 12 г графитового порошка. В готовую сухую смесь в порядке очереди добавить нитроцеллюлозу – 8 г, ацетон – 50 г, канифоль -3 г. Если при этом смесь получилась слишком густой, довести до нужного состояния добавлением ацетона. Раствор готов к применению сразу после приготовления.
  • Токопроводящее покрытие – для получения необходимого сиропа смешать 70 г серебряного порошка и 30 г графитового порошка. В сухую смесь добавить ацетон – 70 мл и винилацетат – 60 г. Тщательно перемешать и можно использовать.

Клей на алюминиевой основе

Алюминий сам по себе является отличным проводником электричества, поэтому для создания токопроводящего клея отлично подойдет алюминиевая пудра.

Но в отличие от предыдущих способов основой будет служить эпоксидная смола.

Полученный результат должен напоминать однородную густую сметану, в которую уже добавляется отвердитель в пропорциях 1:10.

Выбор клея в магазине

В строительных и хозяйственных магазинах очень широкий выбор заводского электропроводящего клея.

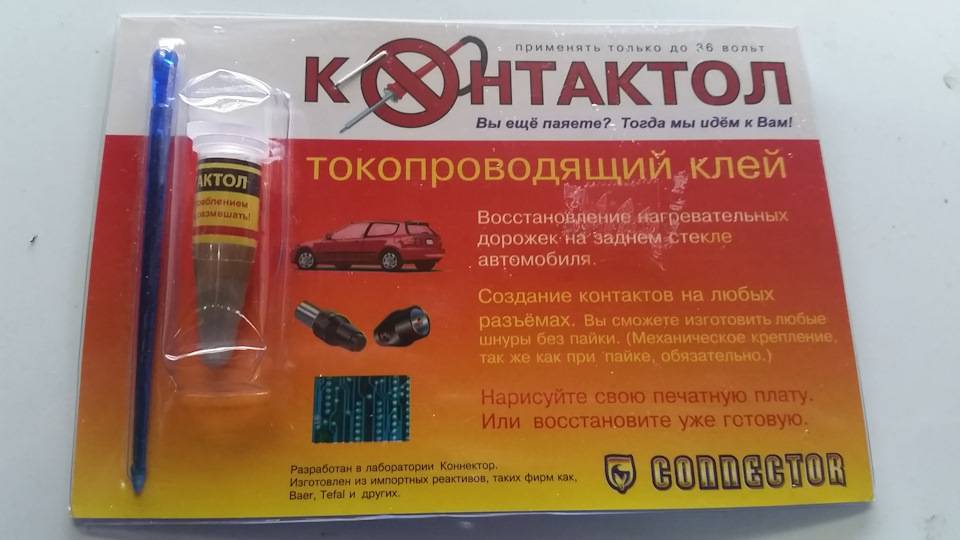

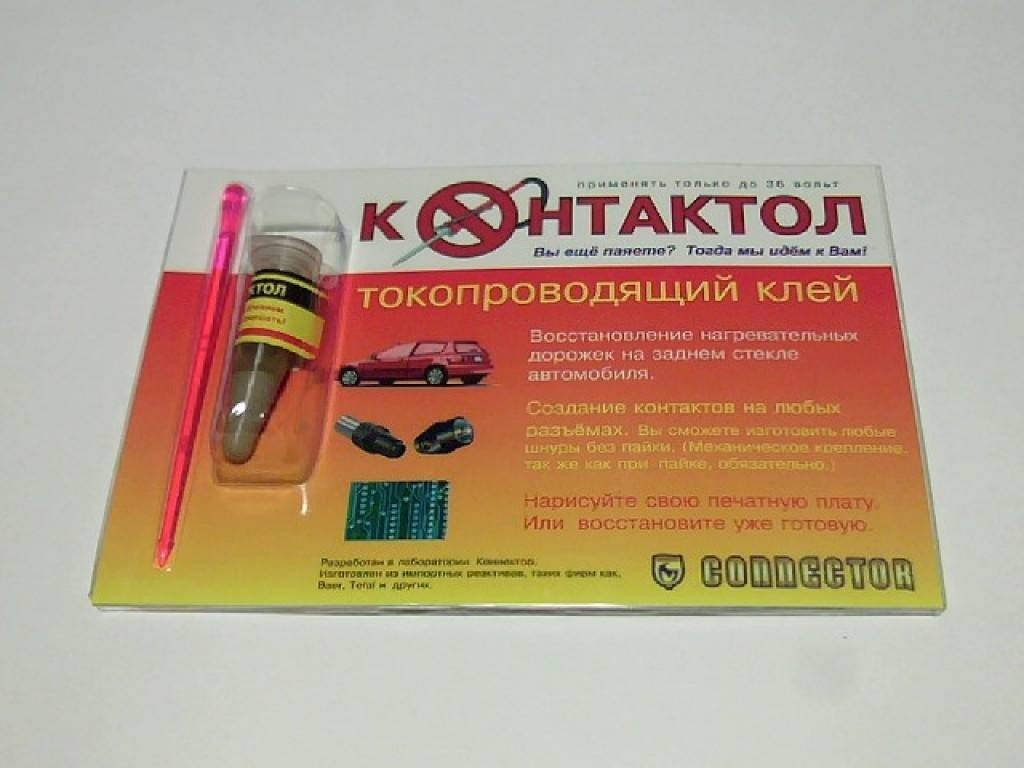

Контактол

Производится в Германии концерном Keller. Известность получили 3 средства этой серии.

  1. «Контактол однокомпонентный». Можно организовать или восстановить токопроводящее соединение на диэлектриках (стекле, полимерах, текстолите и т. д.). В составе серебро и синтетические смолы. Имеет высокую адгезию и влагостойкость.
  2. «Контактол Радио». В основе графитовый порошок. Свойства аналогичны предыдущему составу, но цена в два раза ниже.
  3. «Kontaktol токопроводящий маркер». За основу взят серебряный порошок, палладий, ПВХ-смолы. Имеет удобную форму выпуска, можно клеить детали в труднодоступных местах. Ремонтируют перемычки, токопроводные дорожки.
Популярные статьи  как пользоваться осциллографом

Контактол быстро схватывается. Полная полимеризация шва за 6-7 ч. Для ускорения окончательной склейки прогревают обработанный участок тёплым воздухом.

Permatex

Клей Permatex (Перматекс)- двухкомпонентный состав для реставрации контактов обогрева. Сделанное соединение устойчиво к вибрационным нагрузкам, не подвержено ультрафиолету и перепаду температур. Работать с клеем лучше при температуре окружающей среды не ниже 10 °С.

ТПК-Э

Склеивает углепластик, алюминий и нержавейку, причём сочетания материалов могут быть любыми. На обработанном участке можно создать электросоединение с переходным сопротивлением. Состав и густота ТПК-Э позволяет отводить статические заряды от обработанной детали.

Forbo 615 eurostar lino el

На электропроводный клей Форбо «садят» напольные покрытия (линолеум, ковролин). Это полупрозрачный состав без характерного запаха.

Done deal

Клей Done Deal производится в США, имеет полимерно-серебряный состав. Используется для восстановления контактов в автомобилях и для реставрации нитей обогрева на стёклах. Высококачественный клей с отличными адгезионными характеристиками.

Homakoll

Разрабатывался специально для склеивания напольных покрытий, которые выпускаются в рулонах, имеют тканевую или ворсистую основу.

  • В составе нет токсичных и летучих компонентов.
  • Минимальное содержание воды.
  • Не усаживается после полного высыхания.
  • После первоначальной сцепки с поверхностью вероятность сдвига и отслаивания минимальна.
  • Легко наносить зубчатым шпателем.
  • Негорючий.

Mastix

Клей Mastix на основе никелевого порошка. Применяется для реставрации нитей обогрева заднего стекла в автомобилях, заполнения щелей, трещин и отверстий, клеят металл. По характеристикам схож с холодной сваркой.

ВолгаХимПром

Реставрационный и армирующий состав. Полное затвердение в зависимости от толщины наносимого слоя наступает максимум через час. Используется в быту и промышленности. Клей безопасный, без вредного влияния на кожу, дыхательные пути и слизистые человека.

Прочие марки

  • Токопроводящий клей Abro Masters. Производится в Соединённых Штатах Америки. Ремонтируют нити обогрева заднего стекла.
  • Клей Forbo 523 для приклеивания линолеума и других напольных покрытий. Относится к дисперсионным составам, морозостойкий, без запаха, не содержит растворителей.
  • Baku BK 426 – электропроводящая паста для восстановления дорожек на микросхемах.

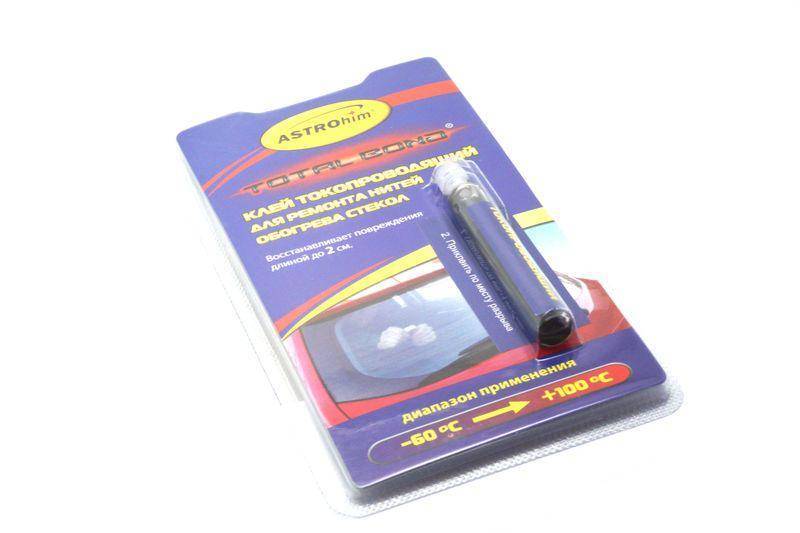

  • Astrohim. Используется при ремонте нитей обогрева стекла.
  • Ирпол 5. Эластичный состав на основе полиуретановых компонентов. Приклеивает антистатические напольные покрытия.
  • Элеконт. Клей на основе эпоксидной смолы. Используется при ремонте автомобиля. Неэффективный, иногда поклейку приходится повторять.

https://youtube.com/watch?v=ZzPElAqlhRY

Какие характеристики должны быть у токопроводящего клея

Производители готовых к использованию составов уделяют основное внимание главной функции токопроводящего клея — высокой токопроводимости. Самостоятельное приготовление клея позволяет добиться идеального соотношения между качеством электропроводимости и надежностью сцепления. Более того, в зависимости от поставленной задачи может потребоваться клей с разными свойствами, ведь в одном случае нужен клей, сохраняющий эластичность, в другом важна жесткость соединения

Более того, в зависимости от поставленной задачи может потребоваться клей с разными свойствами, ведь в одном случае нужен клей, сохраняющий эластичность, в другом важна жесткость соединения

Самостоятельное приготовление клея позволяет добиться идеального соотношения между качеством электропроводимости и надежностью сцепления. Более того, в зависимости от поставленной задачи может потребоваться клей с разными свойствами, ведь в одном случае нужен клей, сохраняющий эластичность, в другом важна жесткость соединения.

В любом случае клей должен обладать следующими характеристиками:

  • высокой адгезией (сцеплением) с разными видами поверхностей;
  • низким удельным электрическим сопротивлением;
  • достаточной вязкостью;
  • высокой покрывающей способностью;
  • прочностью соединения;
  • высокой термоустойчивостью (устойчивостью к перепадам температур);
  • водостойкостью.

За считанные минуты можно самому сделать токопроводящий клей, который будет соответствовать требуемым характеристикам.

Как сделать токопроводящий клей на серебряной основе

Чтобы обойтись без этих проблем при работе с цветным металлом, можно сделать токопроводящий крем на серебре, но это значительно сложнее, чем работа с карандашным грифелем. Перед началом работы необходимо обзавестись азотнокислотным серебром, но это может быть сложнее, чем заменить его азотной кислотой; она также проводит электричество.

В аптеке нужно купить 1% раствор формалина и бутылочку аммиака (нашатырного спирта).

Внимательно отмерив равные пропорции, нужно для начала смешать формалин и азотнокислотное серебро, после чего добавить в получившуюся смесь пару капель аммиака.

Статья по теме: Особенности использования укрывной пленки

Если действия были произведены без ошибок, через какое-то время в полученном составе выпадет черный осадок — порошок серебра, который необходимо достать из жидкости (можно использовать дистиллированную воду или фильтр) и использовать в целях электропроводимости. Далее следует подсушка извлеченного из жидкости осадка при высокой температуре 105-150 градусов Цельсия. Получившийся высушенный черный порошок нужно добавить в аналогичный предыдущему рецепту любой быстросохнущий клей. Профессионалы советуют вначале смешать клей с небольшим количеством спирта. Из-за высокой скорости высыхания состава он требует периодического помешивания.

Подобных рецептов существует огромное множество, но все они основываются на одних и тех же процессов. Достаточно вспомнить уроки химии или физики в школе, чтобы выделить, какие элементы проводят ток, а позже на их основе приготовить идеальную для изделия клеящую пасту.

Сделано своими руками

Многие начинающие радиолюбители задаются вопросом, как сделать токопроводящий клей своими руками. Здесь необходимо внести ясность в некоторые вопросы, которые новички задают чаще всего.

  1. Проводит ли ток клей момент? Это клей, который был разработан и представлен немецкой компанией Хенкель. Всего было создано 6 составов для различных целей, но ни один из них не проводит ток.
  2. Проводит ли супер клей электричество? Чтобы ответить на этот вопрос, необходимо обратиться к самому понятию электропроводящего материала. Супер клей не содержит компонентов, которые позволили бы назвать его электропроводным (графит, металлы), поэтому его показатели в этом плане практически не отличаются от пластмассы.
  3. Проводит ли эпоксидный клей электричество? Эпоксидная смола не проводит электрический ток по вышеуказанной причине.
  4. Можно ли ремонтировать при помощи такого клея провод высокого напряжения? Мастера не рекомендуют этого делать, так как это идет вразрез с правилами безопасности при работе с электричеством.
  5. Почему контактол не работает? В современное время появилось очень много подделок этого клея, поэтому лучше приобретать этот клей с гарантиями от производителя.
  6. Какой клей проводит электрический ток? Любой клей, в состав которого входят электропроводящие компоненты в достаточном объеме.
Популярные статьи  для чего применяются плавкие предохранители

Инструкция по изготовлению

В последнее время радиолюбители нелестно отзываются о современных производителях токопроводящего клея. Быть может, все дело в подделках или сами производители предоставляют некачественный товар. К тому же, токопроводящий клей для микросхем и другого оборудования иногда нужен срочно, и времени на его приобретение или заказ нет. В таком случае можно изготовить такой состав самостоятельно, воспользовавшись нашей инструкцией.

Как сделать токопроводящий клей? Для начала необходимо запастись необходимым набором материалов. Он довольно скромен:

  • графитовый стержень от строительного или простого карандаша, который и будет выступать основным токопроводящим элементом в получившемся составе;
  • канцелярский нож;
  • лист бумаги для сбора графитной пыли;
  • молоток;
  • емкость для сбора графитной пыли;
  • лак для ногтей.

Для начала вам необходимо получить графитный стержень. При помощи канцелярского ножа сточите деревянную часть карандаша до такого состояния, когда графитный стержень можно будет вынуть. После этого положите стержень на лист бумаги, закройте его так, чтобы пыль не разлетелась в стороны и молотком измельчите грифель до состояния пыли. Эта пыль и станет токопроводящим элементом. Соберите пыль в емкость (для этого отлично подойдет обыкновенная крышка от пластиковой бутылки). Налейте в емкость лак для ногтей и тщательно перемешайте с графитной пылью при помощи деревянных палочек, которые могли остаться после обработки карандаша. Теперь токопроводящий клей готов! Удобство этого клея в том, что у вас есть право на ошибку. Лак для ногтей легко удаляется при помощи специального состава.

В народе известны также составы, которые используют в своей основе металлическую крошку или пыль. Можно включить воображение и вспомнить школьный курс химии и физики, где говорилось о токопроводящих материалах. Приведем пример. Графит – это по своей сути углерод с характерной кристаллической решеткой. Углерод также содержится в продуктах горения дерева – в саже. По этой причине токопроводящий клей с сажей также является довольно популярным среди радиолюбителей.

Особенности самодельного клея

  1. Никто не застрахован от ошибок. Когда вы что-либо делаете своими руками, вы рискуете сделать что-то не так, в результате чего можно повредить дорогостоящее оборудование. Поэтому в некоторых случаях лучше доверить профессионалам и потратиться на приобретение фирменного состава.
  2. Надежность клея на основе лака для ногтей не так высока, как у покупного клея. Помните о том, что такой лак не будет служить вам вечно и рано, и его ресурс прочности закончится довольно скоро.
  3. Лак для ногтей довольно долго высыхает, по сравнению с покупными аналогами.
  4. Самодельный токопроводящий клей гораздо дешевле в изготовлении.
  5. Процесс изготовления занимает меньше 3 минут, что не сильно тормозит рабочий процесс.

Все эти факты говорят о том, что лучше всего приобрести однажды фирменный токопроводящий клей и пользоваться им долгое время, чем каждый раз делать свой состав, который будет быстро выходить из строя.

Токопроводящий клей – отличное средство для тех, кому необходимо быстро и эффективно осуществить ремонт электрооборудования. И только вам решать, изготовить клей самостоятельно или купить зарекомендованную марку.

Что такое клей, проводящий ток

Клей – это вязкое вещество, которое используется для соединения разнообразных материалов. Существует очень много видов клеев, каждый из них имеет свои особенности и свойства. Среди самых популярных можно выделить канцелярский (ПВХ для бумаг), линолеумный (для напольного покрытия), токопроводящий (для различных электрических схем и механизмов).

Токопроводящий клей: виды, марки, изготовление своими руками

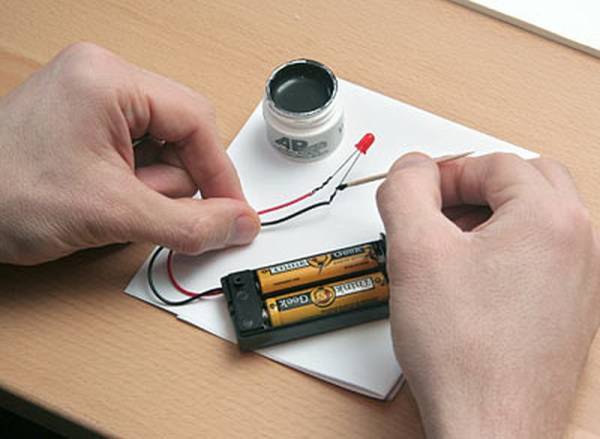

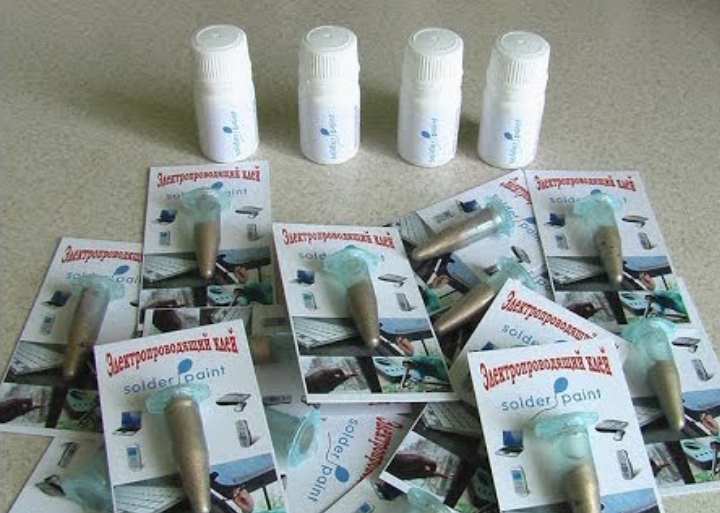

Фото — Токопроводящий клей.

Токопроводящий двухкомпонентный клей должен иметь следующие особенности:

  1. Быстро сохнуть, это необходимо для скорости работы;
  2. Иметь вязку консистенцию, чтобы части схемы, которые не нужно клеить, не пострадали в процессе обработки;
  3. Иметь высокие сцепляемые показатели и сопротивление;
  4. Если Вы хотите использовать состав для пайки, то клей нужно подобрать термостойкий;
  5. Быть безопасным для окружающей среды и рабочих.

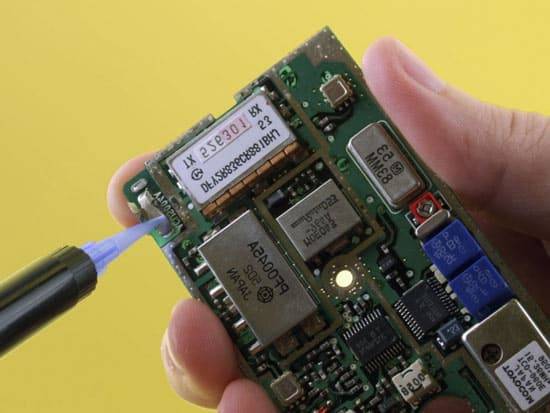

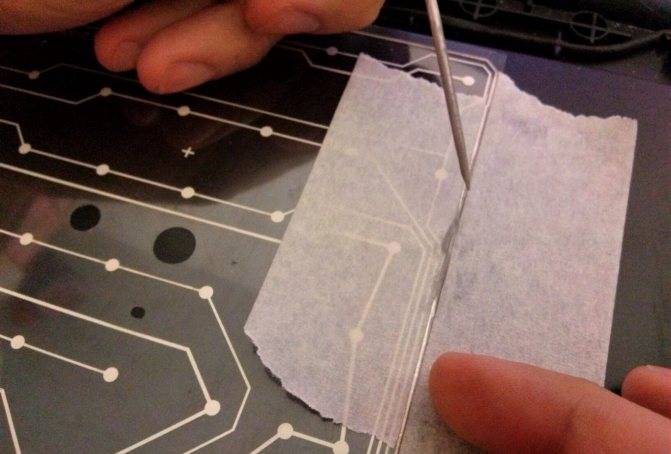

Это вещество необходимо для ремонта электрических схем (клавиатуры, бытовой электроники), сооружения различных механизмов обогрева, напольных покрытий (теплого пола, плитки, стекла) и т.д.

Токопроводящий клей: виды, марки, изготовление своими руками

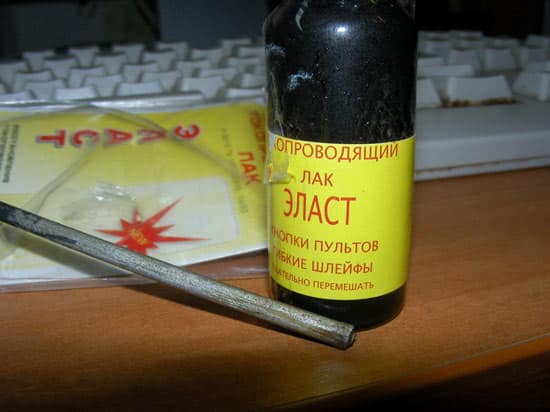

Фото — Эласт.

Купить токопроводящий клей можно без проблем в любом строительном или электротехническом магазине, средняя цена от 100 рублей за 25 грамм. При этом, учитывая расход, мы видим следующую картину:

  1. Для ПВХ-покрытий расход равняется приблизительно 250 грамм на квадратный метр;
  2. Не ПВХ (текстиль, металл) – 400 грамм.

Значительно дешевле приготовить токопроводящий клей самому, тем более что составляющие можно купить в любом радиотехническом магазине. Рассмотрим самые популярные рецепты.

Популярные статьи  Полуавтомат из инвертора своими руками

Как сделать токопроводящий самодельный клей

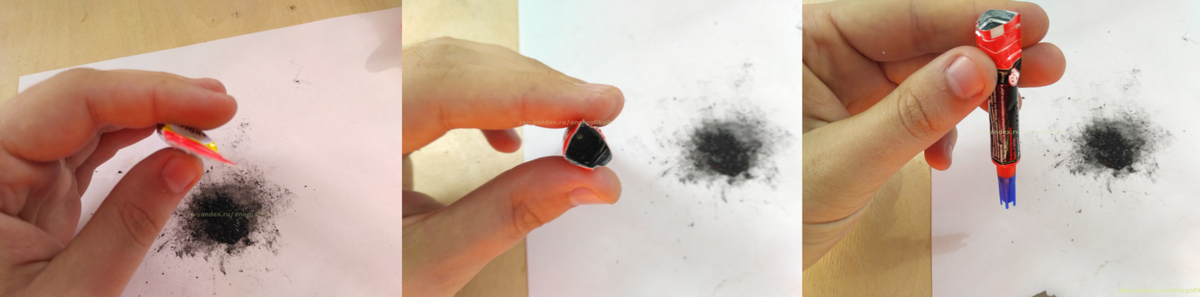

Очень распространен способ, где графит играет основную роль. Нужно купить самый дешевый быстросохнущий клей («Момент», «Слон», «Секунда») или лак

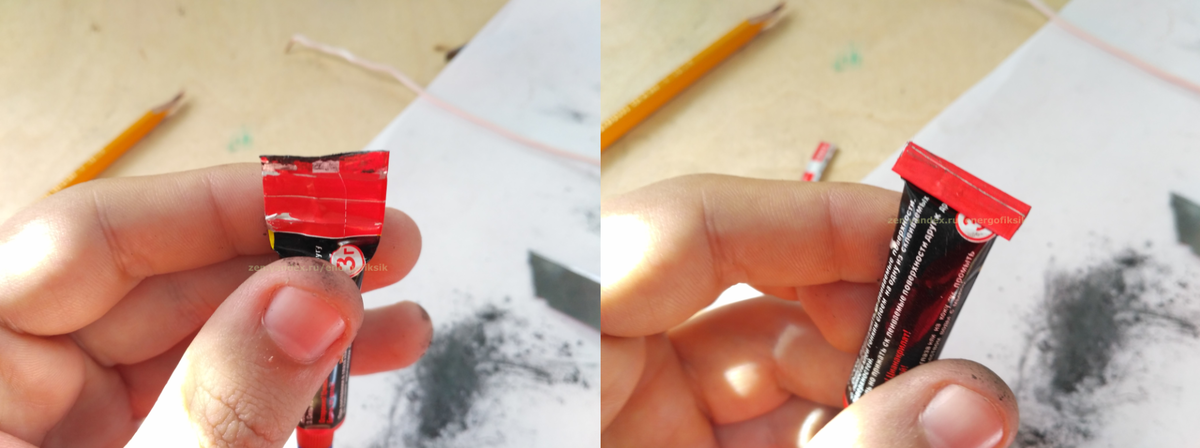

Осторожно с обратной стороны тюбика раскрутить фольгу, не повредите пломбу на крышке. Теперь нам понадобится мягкий карандаш М4 или М2

Из карандаша достаем грифель, хорошенько его разминаем до консистенции порошка и засыпаем в тюбик с клеем. Длинной спичкой нужно перемешать наш состав и закрутить фольгу, обязательно закрепите её снизу плоскогубцами, чтобы в процессе работы клеящий состав не вытек.

У графитовых соединений главное достоинство – они быстро сохнут, но при этом не подходят для цветного металла, на котором есть краска. Грифель имеет черный цвет, клей его растворит и станет сероватым – останутся следы на обрабатываемой поверхности.

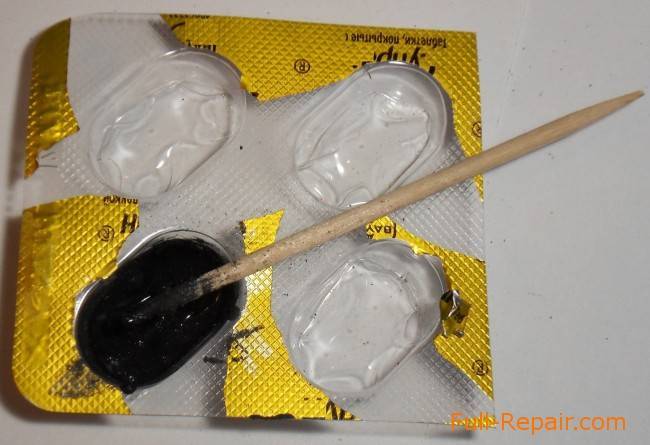

Токопроводящий клей: виды, марки, изготовление своими руками Графитный токопроводящий клей.

Можно сделать самодельный не прозрачный клей на серебре – здесь нужно немного повозиться. Для начала необходимо купить азотнокислотное серебро либо азотную кислоту. Еще нам понадобится 1 % раствор формалина и нашатырный спирт (аммиак). Соединяем азотнокислотное серебро с формалином в равных частях и добавляем несколько капель 5%-ного нашатырного спирта. Если все сделано правильно, то появится осадок – черный порошок серебра, его нужно убрать из жидкости при помощи фильтра и дистиллированной воды. Далее подсушиваем вещество в температуре от 105 до 150 градусов Цельсия.

У нас остался черный порошок, который нужно добавить в клей. Многие мастера рекомендуют перед началом работы растворить в клее немного спирта, чем сделать его немного реже. Состав очень быстро сохнет, поэтому периодически перемешивайте его.

Еще один способ получения этого же порошка – это выпарить состав до появления кристаллов, а после нагревать их в течение получаса на температуре до 400 градусов. Как только вещество перестанет пузыриться – основа для токопроводящего клея готова. На самом деле, это довольно эффективный состав, но изготовить его самому можно либо имея навыки работы химиком, либо если у Вас дома есть мини-лаборатория.

Для каких поверхностей

Следует учесть, что серебряный порошок активизирует коррозийные процессы при контакте с алюминием. Необходимо проверять совместимость других комбинаций материалов поверхностей и компонентов смеси.

Недостатки

Фабричные смеси на основе серебра и других ценных металлов стоят дорого. Некоторые связующие выделяют опасные вещества в атмосферу. Поэтому работы рекомендуется проводить в хорошо проветриваемом помещении либо на открытом воздухе. В некоторых ситуациях ограничением является несовместимость контактирующих материалов.

Токопроводный клей можно приобрести либо сделать собственными руками. Самодельные смеси при тщательном соблюдении представленных инструкций вполне способны обеспечить высокий уровень качества. Фабричные аналоги подразумевают единство характеристик в каждой товарной партии, надежные гарантии.

При выборе подходящего варианта, кроме основных параметров, внимание уделяют следующим позициям:

  • технологии нанесения;
  • устойчивости к внешним воздействиям в процессе реальной эксплуатации.

Особенности и свойства токопроводящих клеящих составов

Основой такого клея является наличие определенных составляющих компонентов, способных обеспечить необходимый уровень прохождения электроэнергии. К ним относятся обычный графит, никелевый порошок, полимеры, серебро порошковое – подойдет мелкий порошок любого из токопроводящих металлов. Клеящая смесь должна быть эластичной, и при этом, иметь небольшое удельное сопротивление. Эластичность обеспечит точечное нанесение клея и не позволит ему растекаться по поверхности. В этом вопросе, главное выдержать необходимое соотношение между порошковыми электропроводящими наполнителями и полимерными связующими. Большое количество добавок, способных провести ток, может привести к снижению качеств сцепления с различными поверхностями, что отразится на надежности и прочности контактов.

Следующей важной для работы особенностью, будет время, необходимое для высыхания приготовленной смеси. Чем быстрее высыхает клей – тем лучше и удобнее для работы мастера. Для этого, при самостоятельном изготовлении клеящей смеси используют любой готовый быстровысыхающий клей или токопроводящий лак

В связи с тем, что микросхемы при эксплуатации нагреваются, клей должен быть термостойким и обязательно безопасным для работающего мастера и окружающих

Для этого, при самостоятельном изготовлении клеящей смеси используют любой готовый быстровысыхающий клей или токопроводящий лак. В связи с тем, что микросхемы при эксплуатации нагреваются, клей должен быть термостойким и обязательно безопасным для работающего мастера и окружающих.

Сферы применения

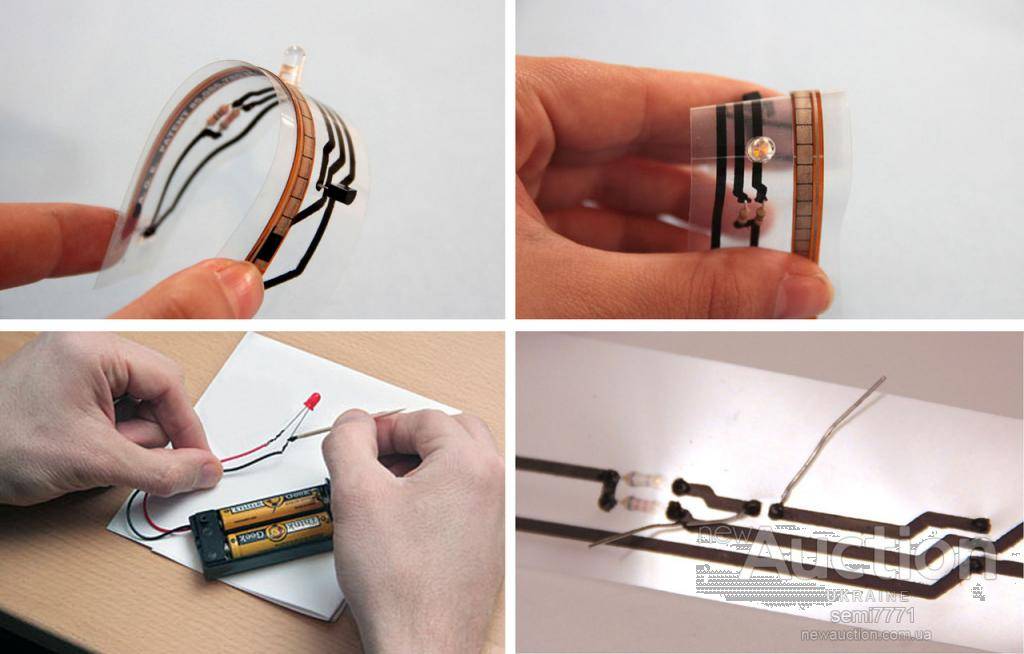

Радиолюбительские схемы и самодельные конструкции. В ограниченном пространстве трудно манипулировать с паяльником и припоем. Некоторые микросхемы и другие дорогостоящие электронные компоненты повреждаются при перегреве. Эти и другие практические задачи решают с помощью токопроводящих клеевых составов. Примеры:

  • скрепление пьезоэлементов в радиоаппаратуре;

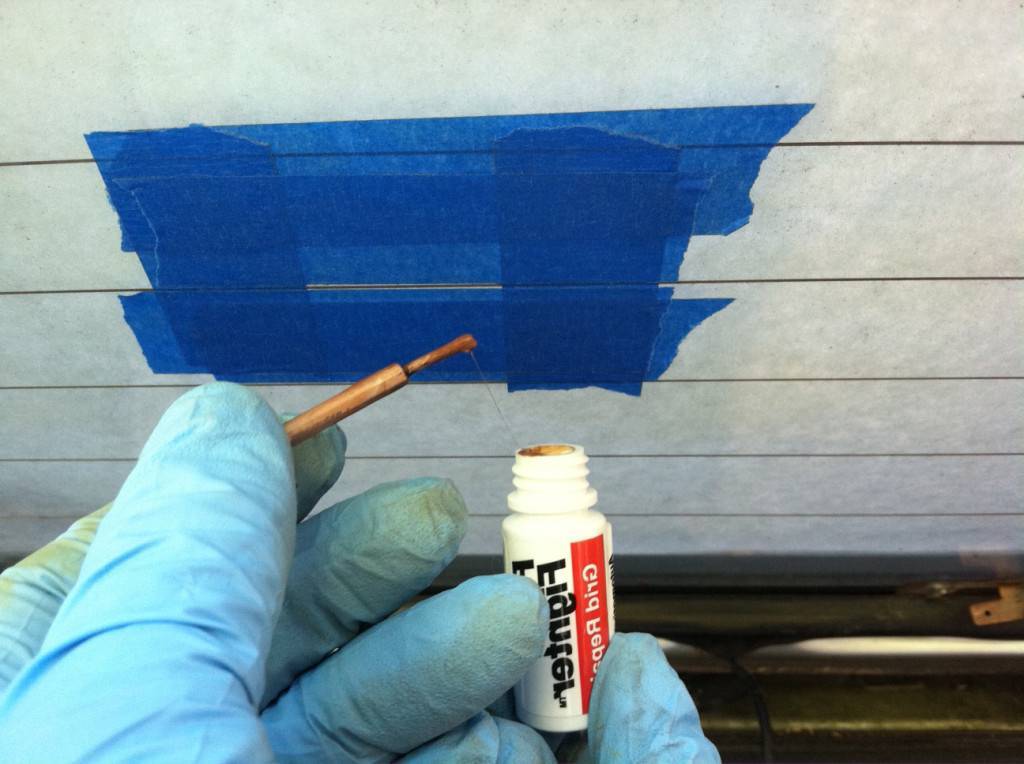

  • восстановление нагревательных «полосок» на заднем стекле автомобиля, разорванных дорожек печатных плат;
  • соединение миниатюрных деталей с одновременным созданием проводника;
  • воспроизведение технологии «холодной» пайки.

При необходимости токопроводящий лак обеспечит защитные функции. Нанесение таких клеевых составов применяют для создания «плоских» нагревательных элементов системы теплых полов.
