Схема подключения светодиодных ламп вместо люминесцентных

И с каждым переделанным прибором, с пришедшим опытом это будет делаться все быстрее.
Эффективность такого охлаждения крайне низкая, так как пластина имеет малую площадь, да и наносить термопасту китайские производители, как правило, забывают.
Радиатора, который отводит тепло от печатной платы с утопленными в ней светодиодами. Составляющие светильника до замены: провода; колодки-патроны, расположенные по обоим бокам корпуса.
Потребляемая мощность светильника будет складываться из суммарной мощности светодиодных ламп. Каждая светодиодная лампа состоит из следующих частей: Рассеиватель — специальный полусферы, увеличивающей угол и равномерно разбрасывающей направленный пучок светодиодного излучения. В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8

Обратите внимание на то, что этот провод крепится не к клеммной колодке, как другие два, а к корпусу светильника в месте, зачищенном от краски обычно прижимается винтом.
Чтобы не попасть под опасное напряжение фазы , нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза. Из электрической цепи исключить конденсатор, дроссель, стартер

А нужно ли менять люминесцентные лампочки на LED-лампы?

К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. При установке нескольких ламп в один светильник используйте параллельное подключение.

До крепления светильника к потолку проверьте работу ламп. Причем целесообразнее будет снятие напряжения в сети путем отключения вводного автомата, т. Светодиодные лампы — плюсы и минусы таких приборов описаны в статье.

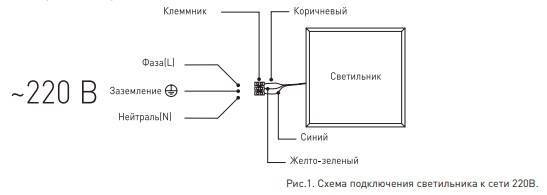

Обычно кроме нулевого N и фазного провода L к корпусу светильника подключен еще и заземляющий провод PL желто — зеленого цвета. Этот провод, тоже нужно отпустив винт, освободить.
Светодиоды вместо ламп дневного света

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

  • От распределительной коробки к месту расположения светильников протягивают электрические провода.
  • Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
  • В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
  • Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.
Популярные статьи  Как подключить люстру с 3 лампами

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы

Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным

Особенности крепления и подключения потолочных светильников

Осветительные приборы со светодиодными лампами чаще всего производятся в корпусах, которые оснащены всем необходимым для крепления. Сложности в установке возникают редко, поскольку светодиодные светильники достаточно легкие. Для этих целей используют обычно пластиковые или металлические дюбели, турбовинты.

В зависимости от внешнего вида и конструктивных особенностей установка конкретной модели на потолок может отличаться. Алгоритм монтажа осветительного прибора на потолок:

  • На месте, предназначенном для плафона, рядом с выводом проводов делаются отверстия под монтажную пластину.
  • Отверстия для крепления проделывать необходимо только в полнотелом основании. Если при работе буром перфоратора монтажная пластина падает в пустоту, требуется сделать отверстия в другом месте, соответственно перенести осветительный прибор.
  • Надежно фиксируется в одном положении монтажная пластина.
  • Если светодиодный светильник крепится не к полнотелому основанию, предварительно нужно позаботиться о надежном креплении.
  • Обесточивается УЗО или электросчетчик, подсоединяются контакты осветительного прибора к электрической магистрали.
  • Уже подключенный осветительный прибор надевается на проушину монтажной пластины и с помощью крепежных элементов надежно фиксируется.
  • На закрепленный светодиодный светильник надеваются прозрачные части, например, защитное стекло или колпак.

Завершающий этап – обязательная проверка работоспособности осветительных приборов.

Как подключить светодиодную лампу: устройство прибора

Строение светодиодного источника света довольно просто. Он включает в себя несколько светодиодов, а также корпус с необходимым отражателем. Для того, чтобы светодиоды охлаждать, в лампе присутствует радиатор. В нем, в месте соприкосновения со светодиодом, находится слой термопасты, которая улучшает контакт. И отвод тепла. В случае, если светодиод перегреется, лампа выйдет из строя. Поэтому, при установке обязательно нужно оставлять свободное незамкнутое пространство возле радиатора. Также нельзя располагать светодиодную лампочку у нагревающихся приборов и поверхностей.

Светодиодов может иметься и совсем мало (один), и даже несколько десятков. Все они включены в общую электрическую схему, и подчиняются специально собранной цепи, подключенной через один блок питания. Новая светодиодная лампа обычной мощностью в 220 В состоит из более чем одного светодиода, которые защищены светорассеивателем или специальной пластиковой колбой. К патрону всегда подключена схема преобразования тока. Теплоотводящий радиатор установлен под светодиодом.

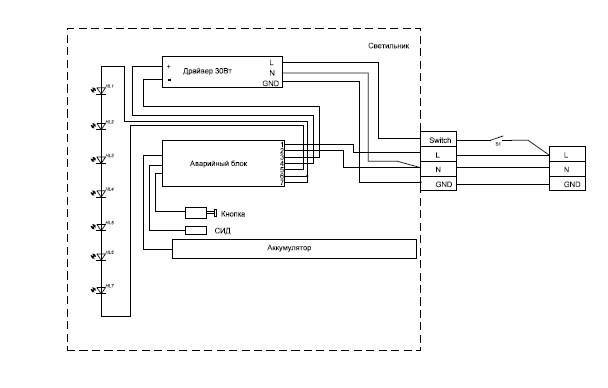

Подключение светильников на 220 В

В отличие от стандартной лампы накаливания, светодиодный светильник требует питания только постоянным током. Поэтому чтобы подключить его от бытовой сети в 220В требуется специальный преобразовательный блок. Приборы, выпускаемые современными производителями, рассчитанные на такой номинал, имеют в своем составе преобразователь, поэтому их можно включать напрямую в розетку.

Существуют три способа, как подключить светодиодный светильники к бытовой сети в 220 В:

  1. Последовательный.
  2. Параллельный.
  3. Лучевой.

У каждого из них есть свои особенности монтажа, плюсы и минусы в применении в различных условиях и технические параметры. Рассмотрим их подробно.

Последовательный

Последовательная схема подключения стандартных светодиодных ламп, предназначенных для сети в 220В, предполагает соединение всех светильников между собой одним проводником. Суть в том, что в начало этой цепочки подается фаза, а к ее концу – ноль. Таким способом она замыкается и каждый из приборов работает в общей системе.

Преимущество такого последовательного подключения заключается в возможности существенно сэкономить на проводке. Для соединения всех светильников требуется одножильный провод, а если в сети 220В используется заземление, то двухжильный, вместо трехжильного кабеля.

Недостаток – если одна из люстр перегорит, выключится вся схема, и потребуется поиск вышедшего из строя элемента для его ремонта или замены.

Алгоритм последовательного подключения светодиодного светильника:

  1. Выполнить монтаж светильников в соответствии с планом.
  2. Подключить электроприборы освещения проводкой по последовательному способу.
  3. Подвести жилу с фазой от выключателя к первой люстре.
  4. Проложить и от распределительной коробки нулевой проводник к последнему осветительному прибору.
  5. Проверить надежность и правильность всех соединений проводки, завершить установку электрооборудования.
  6. Подключить напряжение сети 220В, проверить исправность приборов.

Фазный провод к выключателю и нулевой к последнему светильнику в схеме может подходить как напрямую от электрощитка, так и от ближайшей распределительной коробки.

При выборе последовательного метода следует учитывать общее распределение напряжения на каждый источник света. По этой причине в такую систему не ставят более шести светильников, так как яркость их будет значительно снижаться.

Параллельный

В отличие от вышеописанного случая, параллельная схема требует подключать к каждому светодиодному светильнику два проводника – фазу и ноль (или три, если есть заземление) от сети 220В. Недостатком этого способа является повышенный расход кабеля или провода. С другой стороны – каждый прибор освещения будет проявлять заявленную изготовителем световую силу.

Чтобы подключить светодиодный светильник по параллельной цепочке от 220В, нужно выполнять следующий ряд действий:

  1. Выполнить установку всех осветительных приборов по ранее разработанной планировке.
  2. Подвести к первому фонарю провод от выключателя с фазой, затем от этого проводника подвести к следующему и т. д. – до последнего.
  3. Аналогичным образом от распределительной коробки нужно подключить нулевую жилу и, если есть, заземляющий проводник.
  4. Фаза к выключателю и ноль и земля к светильникам подводятся либо от распредмодуля, либо от электрощитка.
  5. Завершить монтажные процедуры, проверить правильность и надежность собранной электросхемы.
  6. Включить сеть 220В и проверить работоспособность установленных приборов.

Если в одном помещении существует несколько функциональных областей, устанавливать светодиодные светильники лучше группами. Для этого необходимо подключить их через двух- или трехклавишный выключатель.

Лучевой

Лучевое подключение – это частная разновидность параллельной системы. Чтобы подключить светодиодные светильники этим способом, необходимо в центр расположения приборов (например, когда они размещены по периметру зала) подвести кабель. Далее от распредмодуля к каждой люстре или их группе подводится провод с фазой, нулем и, если требуется, землей.

В начале главного кабеля устанавливается выключатель для управления группой светильников. Если планируется управлять каждой из них отдельно, схема существенно усложняется – добавляются проводники, выключатели. В случае, когда необходимо менять яркость, время и цвет, в систему также можно монтировать диммеры.

Особенности монтажа

В случае с подвесными или натяжными потолками светильник помещается в специально подготовленный короб, который не будет выступать за пределы подвесной конструкции.

Популярные статьи  Прокладка силового кабеля в земле

За счет такой установки можно получить эффект рассеянного освещения. Также в качестве варианта для кухни можно установить осветительный прибор на подвесных цепочках или держателях.

Благодаря такому расположению можно получить эффект легкости, что особенно выгодно будет смотреться в стилях хай-тэк или минимализм.

Часто линейные светильники используют в качестве подсветки витрин магазинов или лестницы в дизайне интерьера. Вариантов использования экономного осветительного оборудования может быть много и каждый сам решает, где лучше устанавливать светодиодные светильники.

Сегодня весь ассортимент товара представлен в интернет магазине, где покупатель сможет выбрать модель соответствующую параметрам и характеристикам. Приобретая товар через интернет можно не только сэкономить собственное время, но и деньги.

Источник

Сфера использования

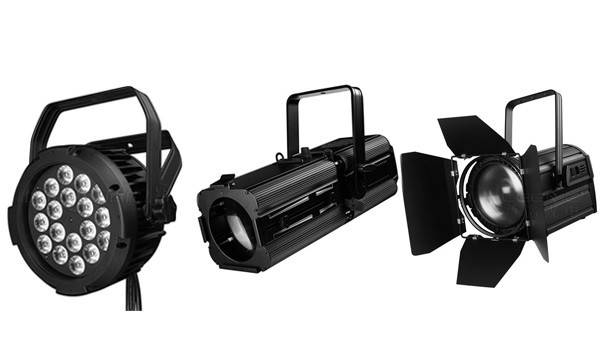

Светодиодные прожекторы используются, если нужно организовать подсветку большой площади. Светильники бывают промышленные, уличные и декоративные.

как подключить светодиодный светильник к 220в

Промышленные используются на крупных предприятиях, складских помещениях, базах оборудования. Уличные светильники могут подсвечивать стадионы и дворы, детские площадки, трассы. Для художественной подсветки архитектурных сооружений, мостов, памятников применяются декоративные прожекторы.

Прожекторы можно разделить и по дальности свечения. Приборы дальнего действия дают узконаправленный пучок света, они используются для подсветки с большого расстояния. Широкий пучок формируют заливающие приборы, которые используются для освещения дворов, стадионов. Подсветку фасадов и памятников осуществляют акцентные устройства.

Современные осветительные ЛЕД приборы могут содержать в своем составе контроллеры, регулирующие яркость подсветки, ритм смен оттенков, время работы. Приборы с диодами могут давать разноцветное освещение.

Главным преимуществом диодных прожекторов является долгий срок службы. Он может достигать 15 лет.

Такие приборы экономичны, так как являются энергосберегающими, экологичны благодаря отсутствию вредных веществ в составе. Прожекторы просты в установке и настройке, у них отсутствуют вредные пульсации и стробоскопический эффект.

Недостатком светодиодной продукции является их высокая стоимость. К окончанию своей работы уменьшается освещенность, поэтому производители на упаковке указывают эффективный срок службы.

Применение светодиодного выключателя

Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.

как подключить светодиодный светильник к 220в Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш

Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд.

Для управления освещением из нескольких мест приобретают специальный проходной выключатель с подсветкой.

Выключатель с индикатором включения

Выключатели с индикаторами отличаются от светодиодных совершенно другим принципом использования — лампа в них загорается тогда, когда включено освещение. Основное назначение контрольной лампы — сигнализировать о включенном освещении в подвале, на чердаке, в кладовой или на улице.

Используется для контроля расхода электроэнергии. Индикатор может устанавливаться для каждой из клавиш или только для одной из них.

Схема подключения и работы выключателя с функцией подсветки выстроена по следующему принципу. Контрольная лампа параллельно подключается к клеммам выключателя. Когда цепь замыкается, ток проходит через индикатор и осветительный прибор — оба загораются. Если выключатель выключен, ток не поступает ни к индикатору, ни к лампе.

Индикация включенного освещения может быть выполнена в комбинации: 1 контрольная лампа на одну клавишу или для каждой клавиши по одной лампе (+)

Безопасность при подключении

В случае подключения светодиодов к сети 220 В нужно учитывать тот факт, что выключатель светильника полностью размыкает фазный провод. Ноль прокладывается общий на комнату. Часто в электрической сети нет заземления, поэтому угрозу представляет нулевой провод, имеющий определенное напряжение относительно земли.

По данной причине при монтаже к сети желательно отключать и нулевой, и фазный провода, используя специальную автоматику, что позволяет избежать поражения током.

Главные нюансы при построении цепи с подключением светодиодных осветительных приборов к сети 220 В связаны с выбором подходящего по параметрам гасящего резистора или конденсатора. Переменный ток в розетке может оказывать разрушительное действие на все полупроводники, пропускающие электричество исключительно в одном направлении. При грамотном ограничении амплитуды тока и расчете нужного амортизационного запаса цепь будет полностью защищена от выгорания и короткого замыкания, что обеспечит долговечность и надежность.

Источник

Схема подключения светодиодных ламп вместо люминесцентных

И еще раз, все достаточно просто, с одной стороны к ламам подводится фаза, а с другой ноль. При этом полярность не важна, так как подключается переменный ток, подсоединяйте так, как вам будет удобнее

Кроме того, не важно к какому из контактных штырьков подключается электрический провод, ведь их каждая пара, с каждой стороны LED лампы, замкнута

В случае переделки растрового люминесцентного светильника, мы просто берем провода, которые идут от цоколей g13 и обрезаем их, а затем все провода одной стороны подключаем на фазную клемму, а все провода другой, на нулевую. В итоге должно получится примерно следующая схема установки led ламп вместо ламп дневного света:

Как видите, технология простая, не нужно обладать каким-то особым образованием, чтобы перевести на светодиодные лампы, допустим, все люминесцентные светильники в офисе, на производстве или в магазине.

Кстати, как монтировать и подключать люминесцентный светильник, а главное как устанавливать трубчатые лампы т8 — мы писали в статье «Подключение люминесцентного светильника»

В результате такой переделки, вы получаете новый, современный светодиодный светильник, безопасный, с низким энергопотреблением и долгим сроком службы.

Помните, что старые люминесцентные лампы нельзя просто выбросить или, хуже того, просто разбить, их необходимо обязательно утилизировать , ведь они содержат ртуть. В каждом крупном городе есть центры, куда вы сможете сдать свои энергосберегающие лампы, нередко совершенно бесплатно.

Подключение светодиодных точечных светильников

Точечные светодиодные светильники для потолков становятся все более популярными за счет яркости, долговечности и возможности создать привлекательное точечное освещение. Точечные светильники со светодиодной подсветкой включают в себя лампу для основного освещения, а также встроенные в корпус светодиоды, которые могут размещаться в корпусе на передней или боковой панелях. Такие светильники обеспечивает потрясающие визуальные эффекты – они могут быть белыми или многоцветными, плавно менять яркость или цвет освещения и монтируются в любых жилых помещениях – спальне, кухне, ванной комнате и других комнатах.

Как установить точечные светильники – подготовка к монтажу

Прежде всего, необходимо осуществить прокладку кабеля, еще до установки потолка. Как правило, точечные светильники располагаются на расстоянии 40-50см друг от друга и до монтажа потолка необходимо проложить провод к одному из них, а после протягивать его от одной точки освещения к другой. Для монтажа точечных светильников подойдут медные кабели (провода) ВВГ, ШВВП или ПВС с сечением жил 1,5мм2. Кабель или провод прокладывается в гофрорукаве, который в свою очередь закрепляется при помощи скоб или стяжек на потолке и подводится к точке установки первого светильника.

Популярные статьи  Как правильно провести электропроводку в квартире и доме

Далее в подвесном потолке делаются отверстия нужного диаметра, в зависимости от типа светильника (в основном это 60 мм). Если потолок гипсокартонный, достаточно прорезать отверстия нужного диаметра, тогда как в пластиковый потолок необходимо будет устанавливать термокольца, предотвращающие перегрев.

После этого провод протягивается в каждое отверстие и начинается непосредственно монтаж светильника.

Схема подключения точечных светильников

Схема подключения точечных вариантов мало отличается от схемы подключения обычных моделей светильников. Смотрите схему, которая включает в себя источник питания на 220В, выключатель и сам светильник.

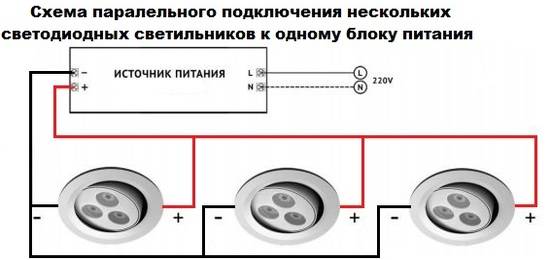

Светильники с лампами на 12В обязательно комплектуются понижающими трансформаторами, которые устанавливаются в схеме перед светильниками, как на схеме. Монтаж большинства светильников осуществляется при помощи клеммника, в которые протягиваются зачищенные жилы проводов и затягиваются.

Также есть возможность раздельного включения/отключения основного освещения и подсветки при помощи двухклавишного выключателя. При использовании такой схемы одна клавиша будет включать лампу точечного светильника, а вторая – светодиодную подсветку.

Стоит отметить, что при подключении светильника любого вида необходимо обеспечить полное отключение электропитания в квартире или доме.

Многие люди, использующие точечное освещение, задумываются, как поменять лампочку в точечном светильнике, ведь, несмотря на долговечность светодиодов, их срок службы все-таки ограничен.

Замена лампочек в точечном светильнике

Замена лампочек в точечном светильнике

  • отключите свет в комнате либо обесточьте квартиру;
  • достаньте из точечного светильника стопорное кольцо – проволоку, удерживающую светильник;
  • достаньте из патрона светодиодную лампу и замените её новой;
  • установите светильник на место и закрепите стопорным кольцом.

При замене ламп важно соблюдать осторожность, чтобы не проткнуть полотно подвесного потолка

Как подключить светодиод к сети 220 вольт

Светодиод – это разновидность полупроводниковых диодов с напряжением и током питания намного меньшим, чем в бытовой электросети. При прямом подключении в сеть 220 вольт, он мгновенно выйдет из строя.

Поэтому светоизлучающий диод обязательно подключается только через токоограничивающий элемент. Наиболее дешевыми и простыми в сборке является схемы с понижающим элементом в виде резистора или конденсатора.

Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:

  • где:
  • 0,75 – коэффициент надежности LED;
  • U пит – это напряжения источника питания;
  • U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток;
  • I – номинальный ток, проходящий через него;
  • R – номинал сопротивления для регулирования проходящего тока.

После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.

Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:

Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

Важный момент, на который нужно обратить внимание при подключении светодиода в сеть переменного тока – это ограничение обратного напряжения. С этой задачей легко справляется любой кремниевый диод, рассчитанный на ток не менее того, что течет в цепи. Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду

Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду.

Существует мнение, что можно обойтись без ограничения обратного напряжения, так как электрический пробой не вызывает повреждения светоизлучающего диода. Однако обратный ток может вызвать перегрев p-n перехода, в результате чего произойдет тепловой пробой и разрушение кристалла светодиода.

Вместо кремниевого диода можно использовать второй светоизлучающий диод с аналогичным прямым током, который подключается обратной полярностью параллельно первому светодиоду. Отрицательной стороной схем с токоограничивающим резистором является необходимость в рассеивании большой мощности.

Эта проблема становится особо актуальной, в случае подключения нагрузки с большим потребляемым током. Решается данная проблема путем замены резистора на неполярный конденсатор, который в подобных схемах называют балластным или гасящим.

Включенный в сеть переменного тока неполярный конденсатор, ведет себя как сопротивление, но не рассеивает потребляемую мощность в виде тепла.

В данных схемах, при выключении питания, конденсатор остается не разряженным, что создает угрозу поражения электрическим током. Данная проблема легко решается путем подключения к конденсатору шунтирующего резистора мощностью 0,5 ватт с сопротивлением не менее 240 кОм.

Расчет резистора для светодиода

Во всех выше представленных схемах с токоограничивающим резистором расчет сопротивления производится согласно закону Ома:

R = U/I

  • где:
  • U – это напряжение питания;
  • I – рабочий ток светодиода.

Рассеиваемая резистором мощность равна P = U * I.

Если планируется использовать схему в корпусе с низкой конвекцией, рекомендуется увеличить максимальное значение рассеиваемой резистором мощности на 30%.

Расчет гасящего конденсатора для светодиода

Расчёт ёмкости гасящего конденсатора (в мкФ) производится по следующей формуле:

C = 3200*I/U

  • где:
  • I – это ток нагрузки;
  • U – напряжение питания.

Данная формула является упрощенной, но ее точности достаточно для последовательного подключения 1-5 слаботочных светодиодов.

Для защиты схемы от перепадов напряжения и импульсных помех, гасящий конденсатор нужно выбирать с рабочим напряжением не менее 400 В.

Конденсатор лучше использовать керамический типа К73–17 с рабочим напряжением более 400 В или его импортный аналог. Нельзя использовать электролитические (полярные) конденсаторы.

Подключение точечных светильников: преимущества устройств

Если взять для сравнения светодиоды с люминесцентными экономными лампами, то превосходство и в этом случае будет на их стороне. К тому же, срок службы данных лампочек существенно больше. Экологическая составляющая светодиодных источников света и здесь будет на первом месте.

Единственным недостатком, свойственным светодиодным лампам, сегодня можно назвать только высокую цену на такие изделия. За качественные светодиодные софиты придется заплатить дороже, чем за обычный источник света. Однако, тенденция к снижению стоимости дает надежду на то, что вскоре все смогут себе позволить более экономно расходовать энергоресурс, применять понижающий ее потребление способ освещения пространства. Сегодня данные устройства применяют в основном на подвесном потолке. Если вы приобретете люстру с подсветкой, то в ней так же будут в наличии светодиоды.

Новые светодиоды обладают многими достоинствами:

  • Экономичность;
  • Качество;
  • Долгий срок службы;
  • Привлекательный вид;
  • Отсутствие плохого влияния на окружающую среду и человека;
  • Компактность;
  • Отсутствие в них нагара;
  • Простота установки.

Светодиодные лампы имеют самые лучшие характеристики среди других популярных дамп на рынке на сегодняшний момент.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Коллективная антенна в многоквартирном доме
Коллективная телевизионная антенна
как подключить светодиодный светильник к 220в
