умный дом на ардуино

Платы дополнения (шилды)

Для расширения вспомогательного функционала используются дополнительные платы – шилды. Ниже приведен список самых интересных:

• LCD Shield определяет метеорологические показатели в помещениях: влажность, скорость ветра, температуру.
• Motor Shield обеспечивает управление скоростью и оборотами моторов. Есть модели с поддержкой нескольких приводов.
• Data Logging Shield предназначена для записи и хранения информации до 32 Gb.
• Relay Shield самая востребованная в системах Smart Homе, рассчитана на обслуживание приборов мощностью 1 КВт.
• Ethernet Shield от Ардуино обеспечивает независимость Умного дома от ПК, настраивает интернет-связь.
• Wi-fi Shield нужен для передачи шифрованных данных между Arduino и устройствами.
• Energy Shield позволяет разнообразить источники питания для подключения проекта.
• GPRS Shield используется для связи Умного дома с телефоном владельца.

Модули и решения «умного дома» на Ардуино

Основным элементом умного дома является центральная плата микроконтроллера. Две и более соединенных между собой плат, отвечают за взаимодействие всех элементов системы.

Существует три основных микроконтроллера в системе:

Arduino UNO – средних размеров плата с собственным процессором и памятью. Основа — микроконтроллер ATmega328. В наличии 14 цифровых входов/выходов (6 из них можно использовать как ШИМ выводы), 6 аналоговых входов, кварцевый резонатор 16 МГц, USB-порт (на некоторых платах USB-B), разъем для внутрисхемного программирования, кнопка RESET. Флэш-память – 32 Кб, оперативная память (SRAM) – 2 Кб, энергонезависимая память (EEPROM) – 1 Кб.

Arduino UNO

Arduino NANO – плата минимальных габаритов с микроконтроллером ATmega328. Отличие от UNO – компактность, за счет используемого типа контактных площадок – так называемого «гребня из ножек».

Arduino Nano

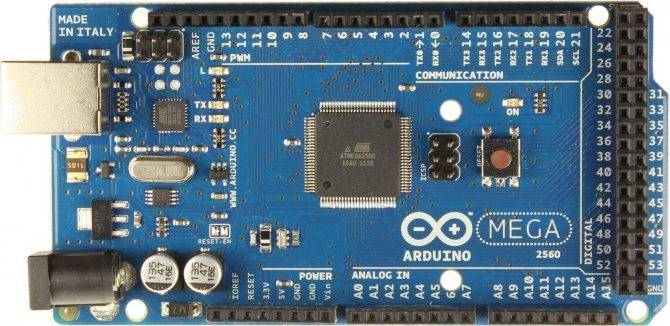

Arduino MEGA – больших размеров плата с микроконтроллером ATMega 2560. Тактовая частота 16 МГц (как и в UNO), цифровых пинов 54 вместо 14, а аналоговых 16, вместо 6. Флэш-память – 256 Кб, SRAM – 8 Кб, EEPROM – 4.

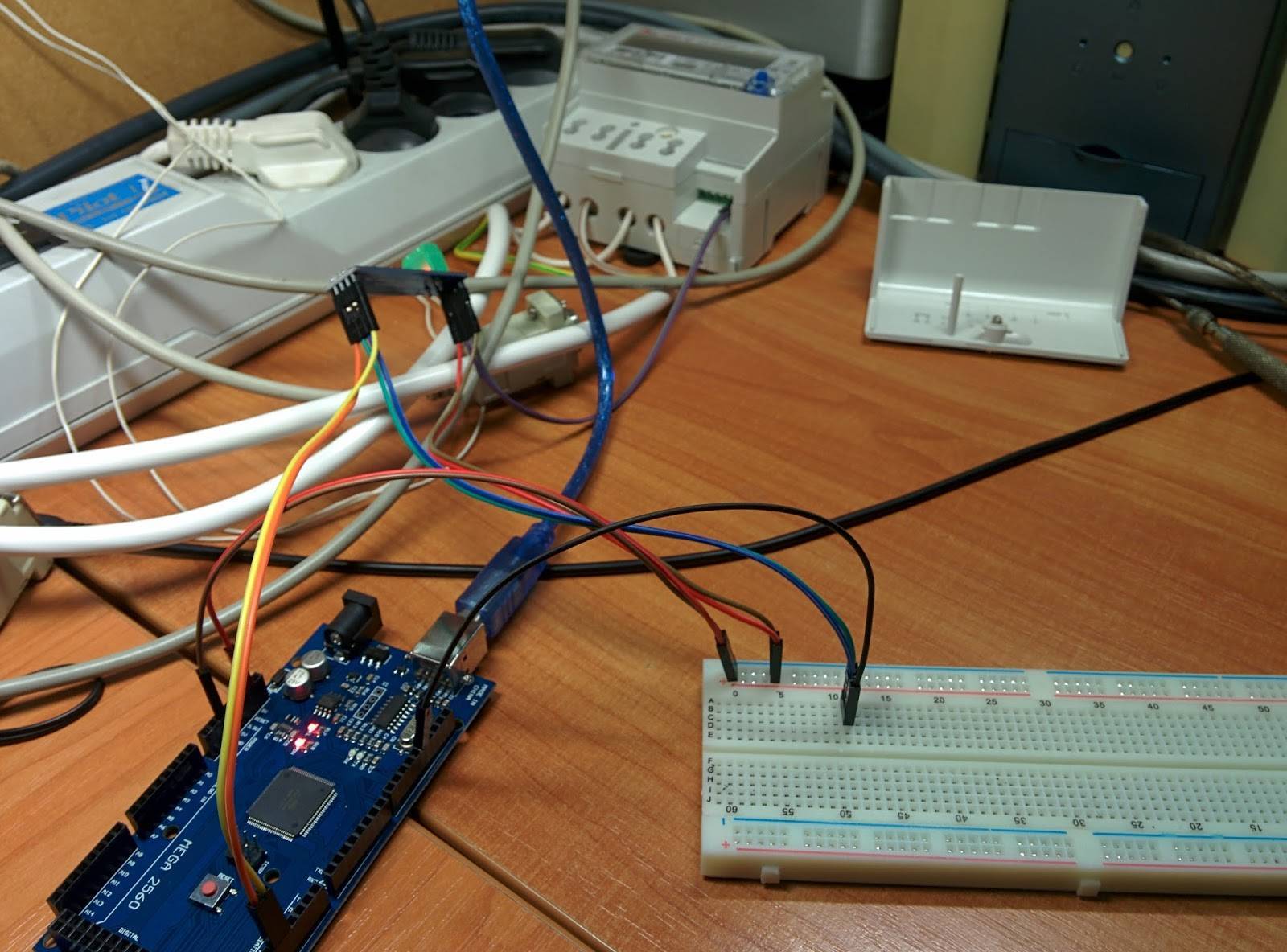

Arduino Mega

Arduino UNO – самая распространённая плата, так как с ней проще работать в плане монтажных работ. Плата NANO меньше в размерах и компактнее – это позволяет разместить ее в любом уголке умного дома. MEGA используется для сложных задач.

Сейчас на рынке представлено 3 поколение плат (R3) Ардуино. Обычно, при покупке платы, в комплект входит обучающий набор для собирания StarterKit, содержащий:

1. Шаговый двигатель.
2. Манипулятор управления.
3. Электросхематическое реле SRD-05VDC-SL-C 5 В.
4. Беспаечная плата для макета MB-102.
5. Модуль с картой доступа и и двумя метками.
6. Звуковой датчик LM393.
7. Датчик с замером уровня жидкости.
8. Два простейших устройства отображения цифровой информации.
9. LCD-дисплей для вывода множества символов.
10. LED-матрица ТС15-11GWA.
11. Трехцветный RGB-модуль.
12. Температурный датчик и измеритель влажности DHT11.
13. Модуль риал тайм DS1302.
14. Сервопривод SG-90.
15. ИК-Пульт ДУ.
16. Матрица клавиатуры на 16 кнопок.
17. Микросхема 74HC595N сдвиговый регистр для получения дополнительных выходов.
18. Основные небольшие компоненты электроники для составления схемы.

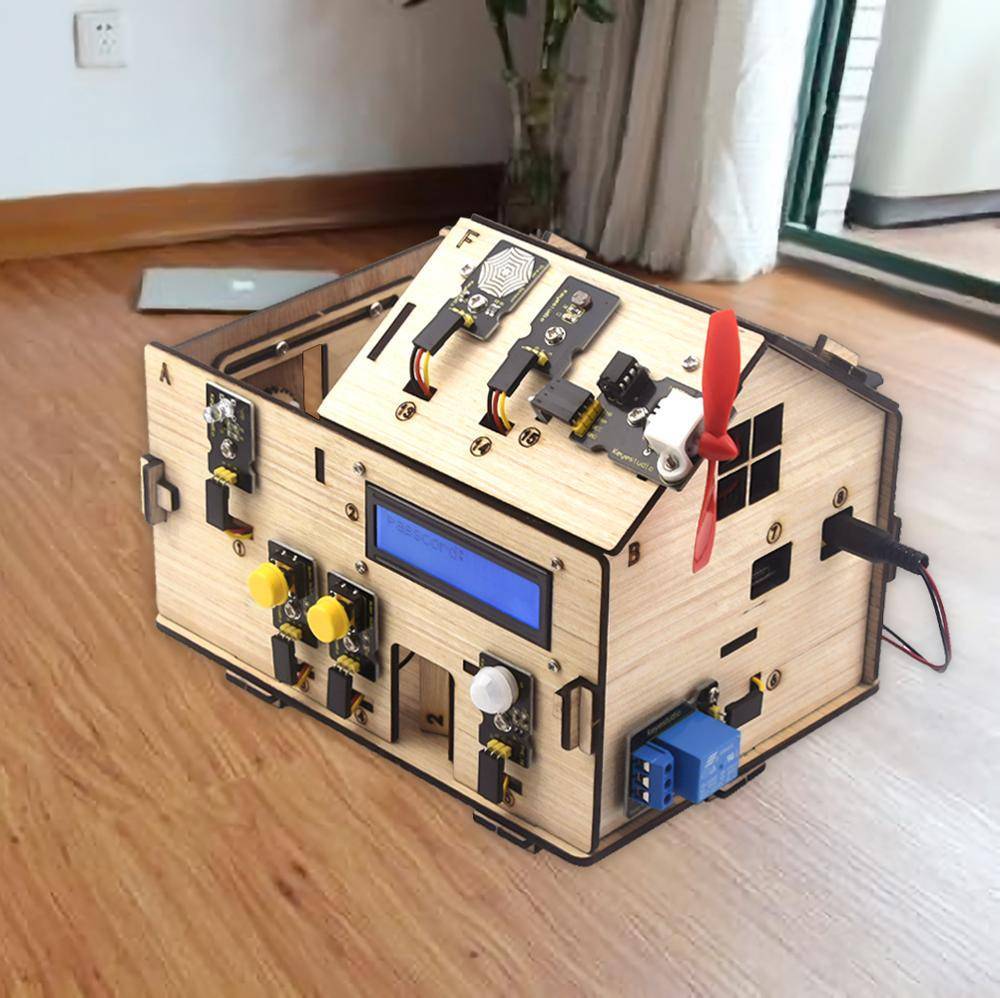

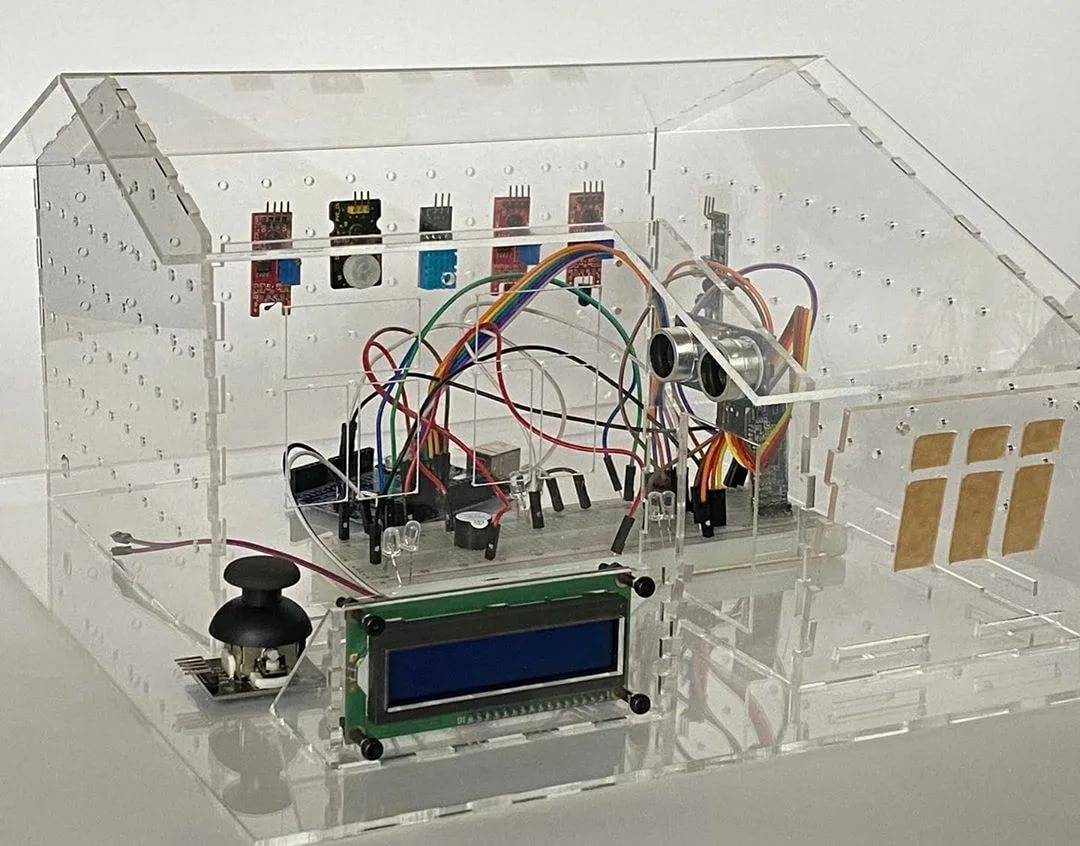

Можно найти и более укомплектованный набор для создания своими руками умного дома на Ардуино с нуля. А для реализации иного проекта, кроме элементов обучающего комплекта, понадобятся дополнительные вещи и модули.

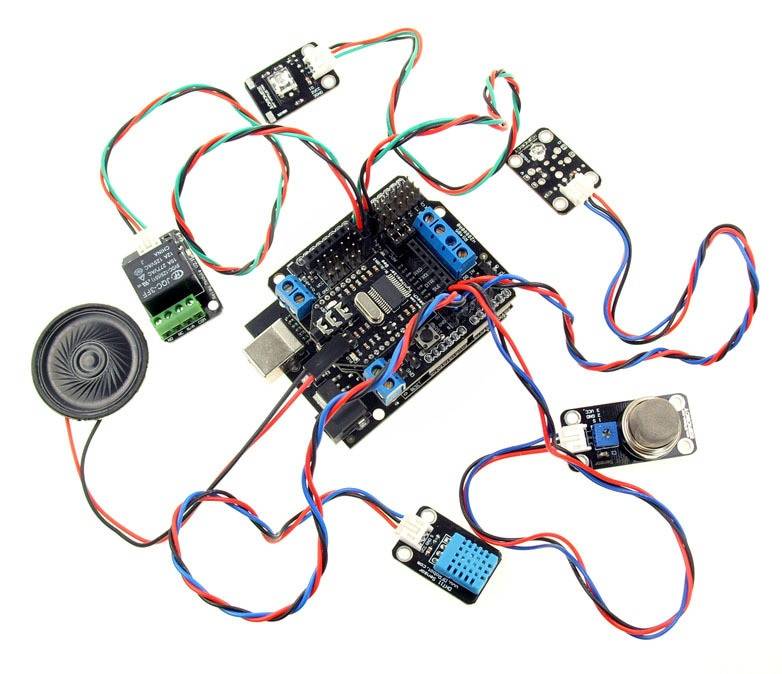

Сенсоры и датчики

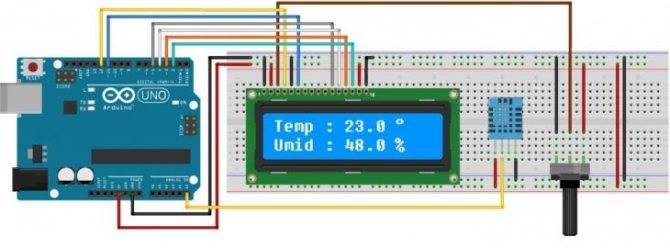

Чтобы контролировать температуру и влажность в доме и в подвальном помещении, потребуется датчик измерения температуры и влажности. В конструкторе умного дома это плата, соединяющая в себе датчики температуры, влажности и LCD дисплей для вывода данных.

Плата дополняется совместимыми датчиками движения или иными PIR-сенсорами, которые определяют присутствие или отсутствие человека в зоне действия, и привязывается через реле к освещению.

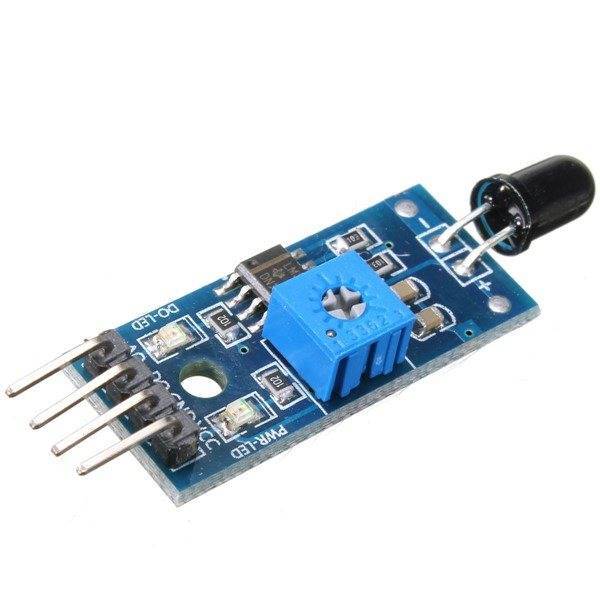

Датчик Arduino

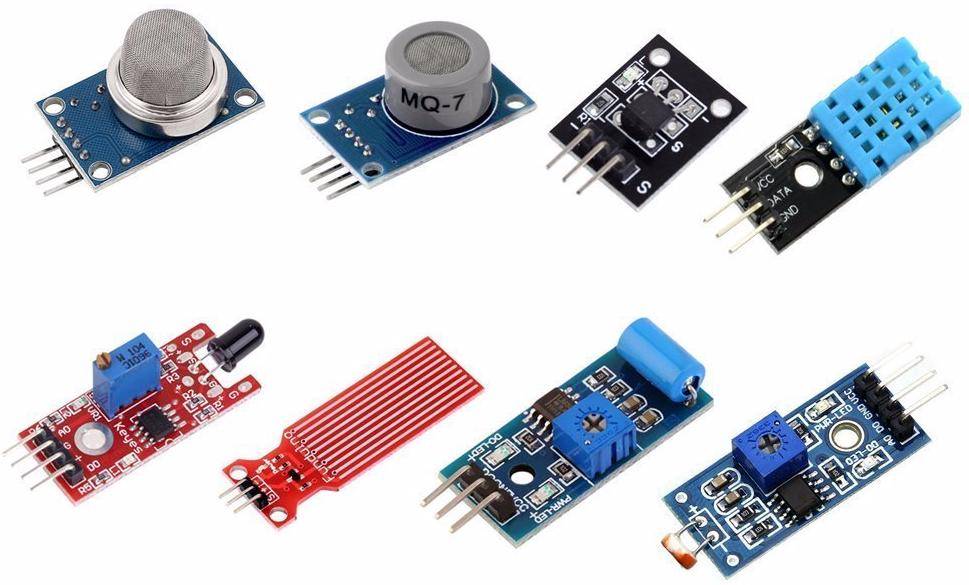

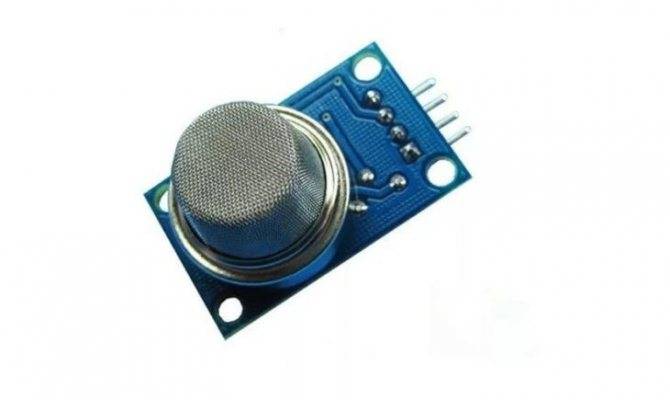

Газовый датчик позволит быстро отреагировать на задымленность, углекислоту или утечку газа, и позволит при подключении к схеме, автоматически включить вытяжку.

Газовый датчик Arduino

Реле

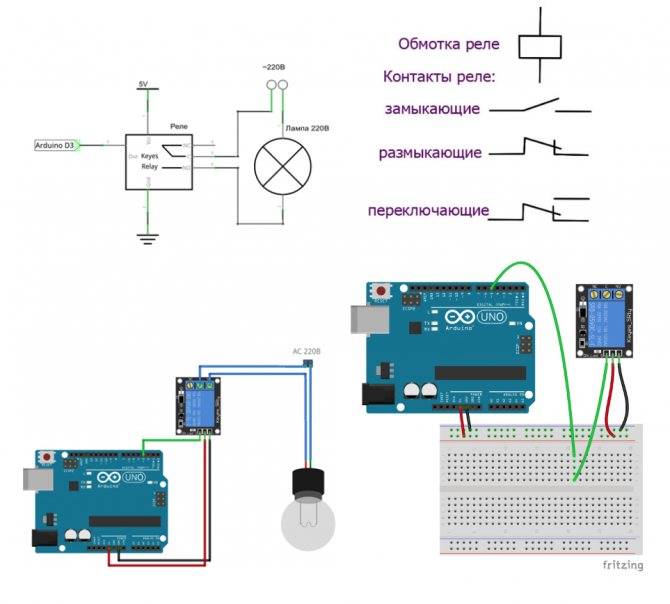

Компонент схемы «Реле» соединяет друг с другом электрические цепи с разными параметрами. Реле включает и выключает внешние устройства с помощью размыкания и замыкания электрической цепи, в которой они находятся. С помощью данного модуля, управление освещением происходит также, если бы человек стоял и самостоятельно переключал тумблер.

Реле Arduino

Светодиоды могут указывать состояние, в котором реле находится в данным момент времени. Например, красный – освещение выключено, зеленый – освещение есть. Схема подключение к лампе выглядит так.

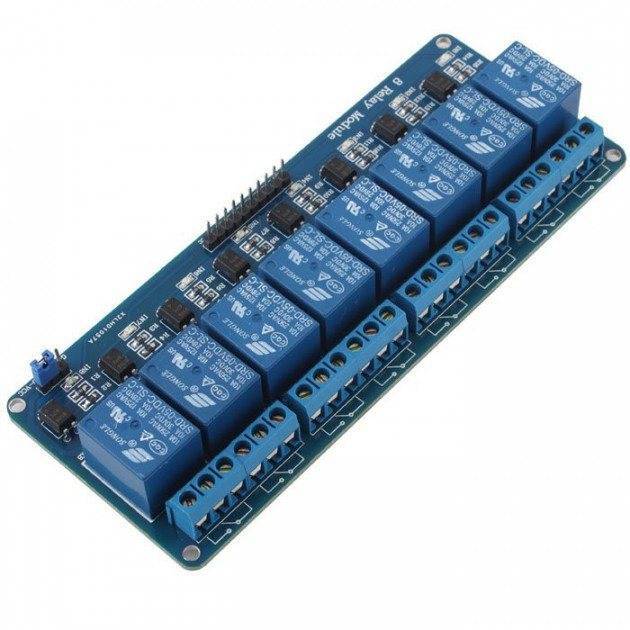

Для более крупного проекта лучше применять шину реле, например, восьмиканальный модуль реле 5V.

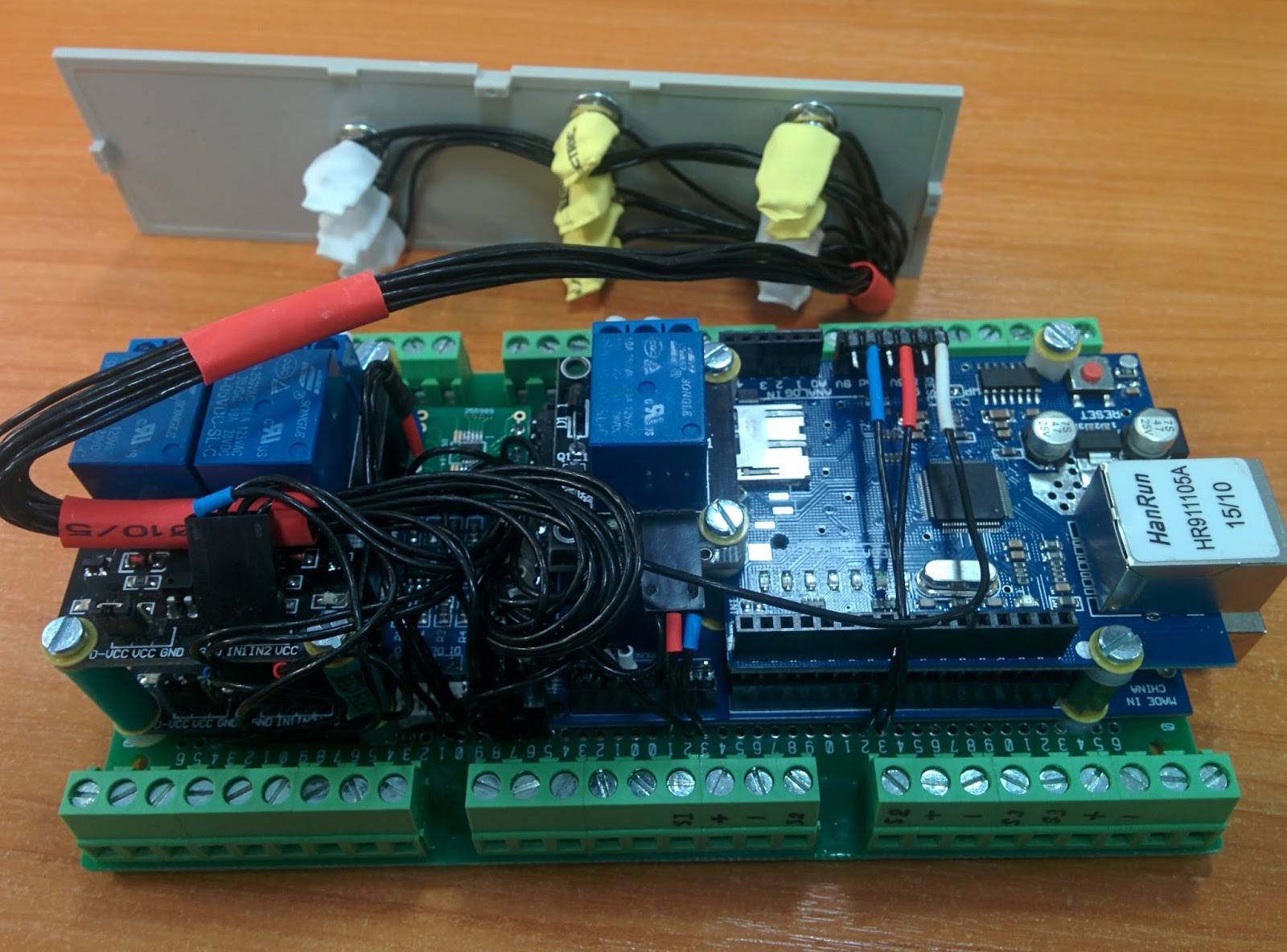

Контроллер

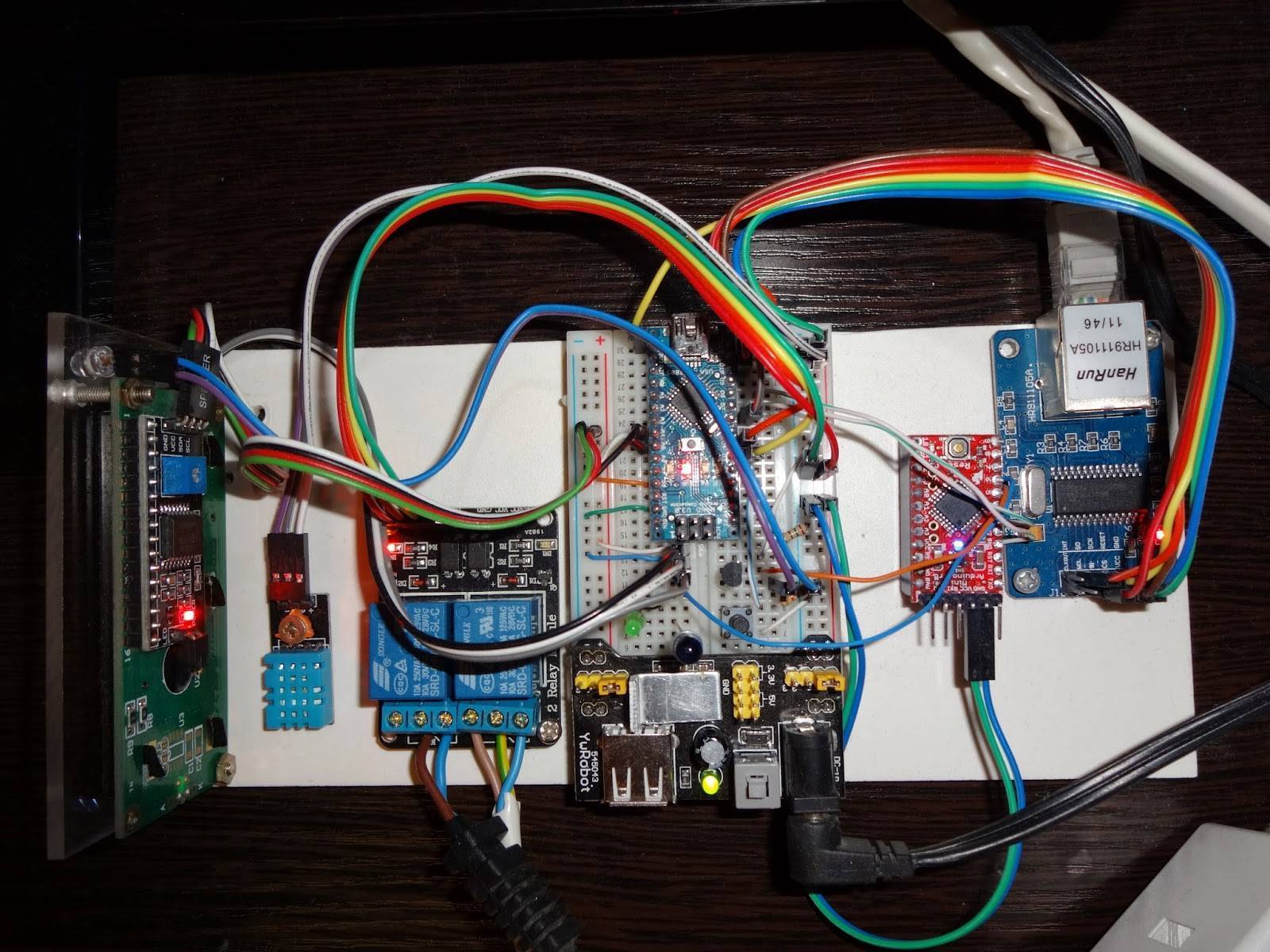

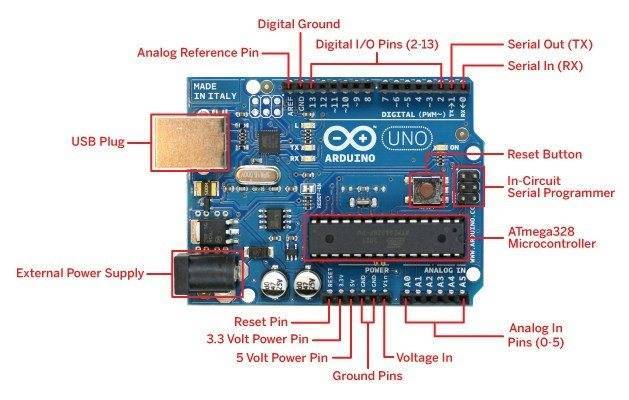

В качестве контроллера выступает плата Arduino UNO. Для монтажа необходимо знать:

описание элементов;

распиновку платы;

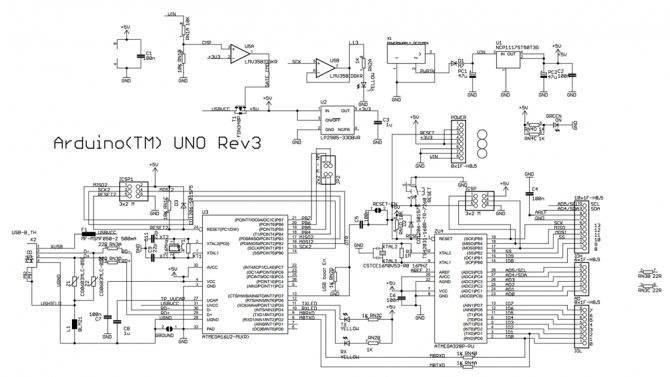

принципиальную схему работы платы;

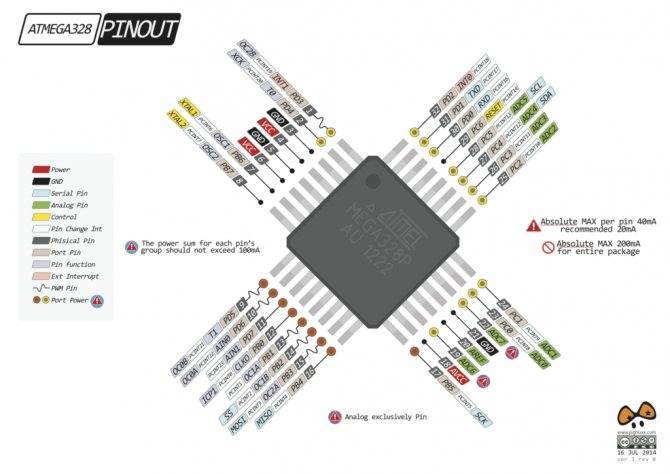

распиновку микроконтролеера ATMega 328.

Программная настройка

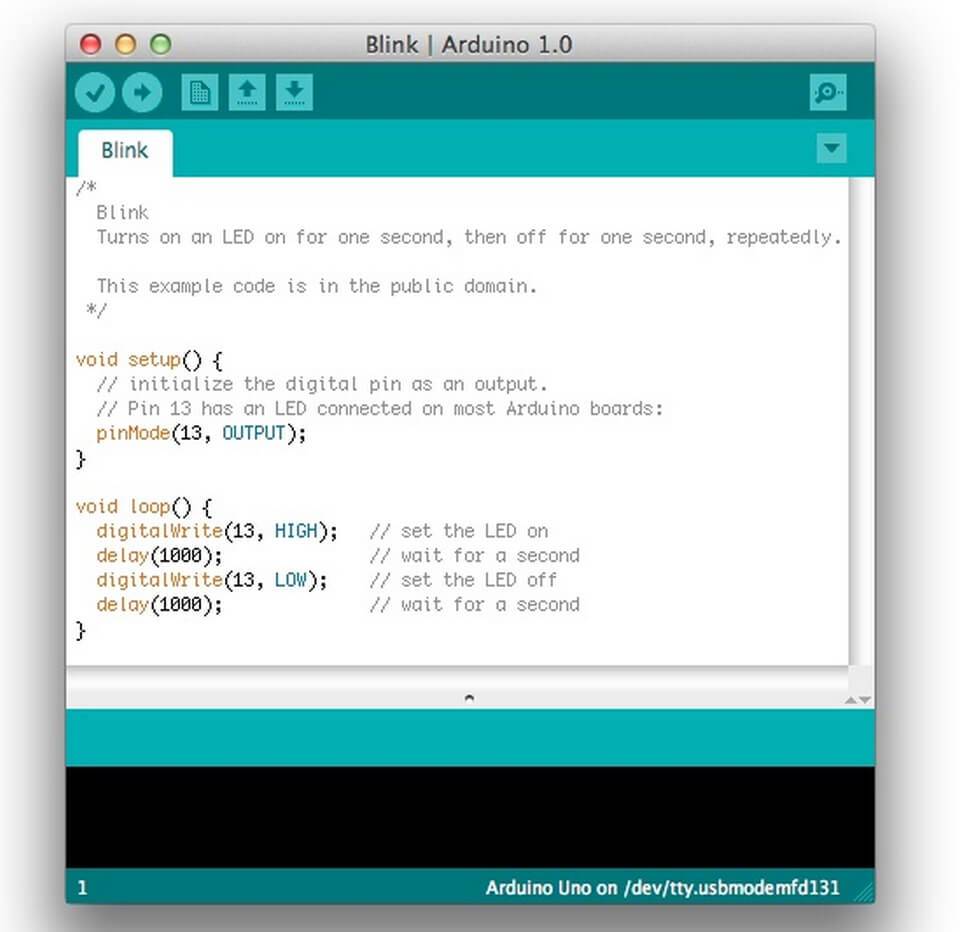

Программирование подключенных элементов Ардуино происходит в редакторе IDE. Скачать его можно с официального сайта. Для программирования можно использовать готовые библиотеки.

Или воспользоваться готовым скетч решением Ardublock – графический язык программирования, встраиваемый в IDE. По сути, вам нужно только скачать и установить ПО, а затем использовать блоки для создания схемы.

Выход в интернет

Чтобы связать наши проекты с интернетом можно использовать 10-ки способов, но мы пока остановимся на модуле, о котором я еще говорил еще в самой первой статье, ESP 8266. Arduno UNO не может работать с интернетом. Обычная плата без дополнений и модулей не может передавать информацию на расстоянии.

Но с помощью UART интерфейса на Arduino мы можем получать информацию, обрабатывать ее и отправлять данные обратно. С помощью него, UNO может работать с Bluetooth и Wi-fi модулями, которые уже и дают нашей системе дополнительные функции.

Давайте поговорим об интернете поподробнее. Я думаю, вы знаете, что интернет — это не магия и не просто радиоволны, а гигантская сеть между тысячами различных устройств с помощью беспроводной связи.

Сайты, с которыми мы каждый день сталкиваемся — это информация, переданная нам с сервера. Весь тот текст, картинки, анимация — все это хранится на сервере, пока клиент, мы, не захочет, чтобы ему передали эту информацию.

Вы можете узнать, что такое IP, TCP, HTTP, GET — запрос в интернете, если вам в дальнейшем будет не понятно.

Но это все не будет работать без связи нашей платы с сайтами и приложениями. Есть два решения, подключится к другому сайту (серверу), который будет обрабатывать информацию полученную либо от самой платы, либо от пользователя, чтобы управлять приборами на расстоянии или создать свой сервер, где будет лежать лично наш написанный сайт. Мы все это попробуем сделать в будущем.

Таблица подключения к Arduino UNO R3 элементов схемы

Сведем все соединения между Ардуино и внешними устройствами в единую таблицу, которая поможет в деле сборки готовой схемы.

Куда	Пин Arduino UNO R3	Пин устройства/контакт
Модуль на 4 реле D0 общее освещение, D1 отопление, D2 свет в кладовке, D3 на улице.	D0	D0
D1	D1
D2	D2
D3	D3
Кнопка постановки на сигнализацию/снятия	D4
Клавиша включения режима экономии/люди дома	D5
D6
Коммуникация с модемом	D7	RX
D8	TX
Светодиод охрана отключена(кр)	D9
Охрана активирована (зел)	D10
Хозяева дома (кр)	D11
Режим экономии (зел)	D12
Включение модема	D13	D9
Геркон кладовка	A1
Геркон дверь/калитка	A2
Термометр	A3
Определение наличия сети 220 В	A4

Планируемая система полностью не заняла все пины микроконтроллера. Еще есть место для добавления аналогового датчика и одной линии управления. Вариант — использовать свободные контакты для сенсора дыма и сигнализатора. Если планируется расширять конструкцию дальше, — придется брать микроконтроллер Arduino Mega. В нем больше портов ввода/вывода и памяти, при полной программной совместимости.

Процесс установки

Примите к сведенью, что «Умный дом» на Arduino Uno должен иметь только светодиодные лампы. Использовать обычные лампы накалывания не рекомендуется — они не выдерживают нагрузки.

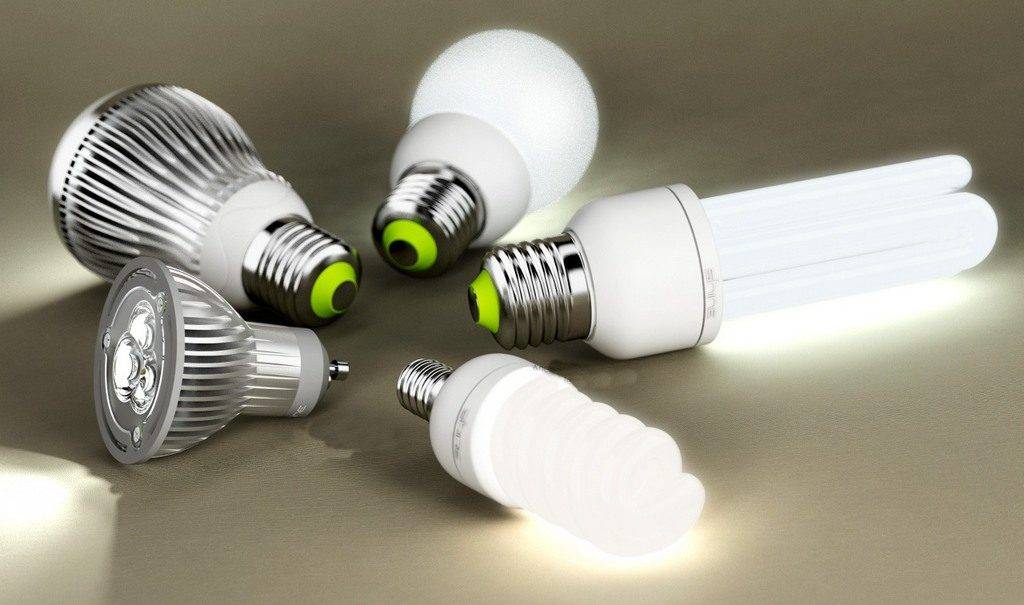

«Умный дом» на Arduino Uno должен иметь только светодиодные лампы

Условно дальнейший этап работ можно представить в виде такого алгоритма:

• установка программного кода;
• конфигурация приложения под используемый гаджет;
• переадресация портов на роутере;
• тестирование;
• внесение правок (если понадобиться).

На используемое оборудование с интернета скачивается и устанавливается архив с необходимым софтом. Качать его лучше с проверенного источника. После того как все файлы будут разархивированы, следует обновить страницу в приложении или перезапустить сам девайс.

Программа Ардуино для Windows

Виды плат для сборки умного дома

Платы для создания системы Умный дом на Ардуино своими руками с нуля не любят компактность – все задачи лучше разнести по различным блокам. А вот много памяти для ПО и хранения информации не нужно. Чаще всего при самостоятельной сборке используются такие виды плат:

Arduino Leonardo и Micro

Плата Arduino Leonardo довольно мощная по сравнению с другими. Она популярна при создании игровых устройств, определяет мышь, клавиатуру и игровые джойстики.

Параметры платформы:

• чипсет ATMega32u4 (8 bit, 16 MHz);
• цифровые порты – 20, с поддержкой ШИМ – 7 из них;
• аналоговые порты – 12;
• флеш-память – 32 КВ;
• быстрая Sram для хранения программных данных – 2,5 КВ;
• медленная Eeprom, где хранится информация – 1 КВ.

Эту модификацию можно нагружать множеством датчиков благодаря наличию портов.

Arduino Micro – мини-аналог платформы Leonardo. Различие в том, что порт USB заменен на мини-USB и отсутствует питание от 12 В.

Arduino 101, Arduino Zero и Arduino MKR1000

Эти модели обладают большой вычислительной мощностью и подходят для конструирования сложных систем, где предусмотрено голосовое управление Умным домом на Ардуино, распознавание изображений.

Количество портов для подключения датчиков примерно как у Leonardo, а остальные параметры мощней.

У Arduino 101 есть дополнительные чипсеты и порт USB.

Параметры модели:

• процессор Intel Curie (32 bit, 32 MHz);
• память flash – 196 КВ;
• Sram: 24 KB;
• Eeprom: нет;
• Bluetooth Low Energy для подключения готовых решений.

Параметры аналогичной Arduino Zero:

• процессор: SAM-D21 (32 bit, 48 MHz);
• flash-накопитель: 256 KB;
• Sram: 32 KB;
• Eeprom: нет;
• встроенный отладчик EDBG для поиска ошибок программирования.

Arduino MKR1000 – мощная платформа-аналог Zero. Особенности:

• чип Wi-Fi с протоколом 802.11 b/g/n;
• поддержка алгоритма SHA–256 для защиты передачи данных.

Настройка навыка «Домовёнок Кузя»

Перейдите на сайт навыка и авторизуйтесь там через Яндекс. Далее жмите на Добавить правило HTTP (GET). Перед вами откроется форма настройки правила.

Активационная фраза — название запроса, которое будет отображаться в списке (например «свет на кухне, включение»). Если вы не планируете контролировать умный дом конкретно изнутри навыка, то больше фраза нигде не понадобится. Поле Ответ Кузи тоже оставляйте пустым. В поле URL вставляете соответствующий веб-хук на включение света (виртуального порта). Остальные параметры можно не изменять. После этого нужно сделать идентичное правило на выключение света.

Пример настройки правила на включение света

Дальше нужно перейти во вкладку виртуальных устройств и добавить устройство «Лампа». Тут нужно дать название устройству, по которому его будет идентифицировать Алиса. Например: свет, бра, подсветка, лампа или торшер. Место расположения — комната, в которой будет установлено устройство. Это нужно на тот случай, если в нескольких комнатах будут одинаковые по названию элементы. К тому же, одной голосовой командой можно включать и выключать все устройства в определённой комнате.

В Правило на включение/выключение из списка выбираете соответствующие запросы. В лампе имеется возможность управления яркостью. Для этого нужно создать ещё одно правило, но значение параметра установить как . Тогда в запрос будет подставляться число от 0 до 100, которое будет обозначать требуемую яркость. Вам лишь остаётся обработать это значение в скетче.

Пример настройки виртуального устройства

Примечание Если вы планируете изменять яркость, то параметр value в веб-хуке на включение нужно изменить с 1 на 100.

Устройства

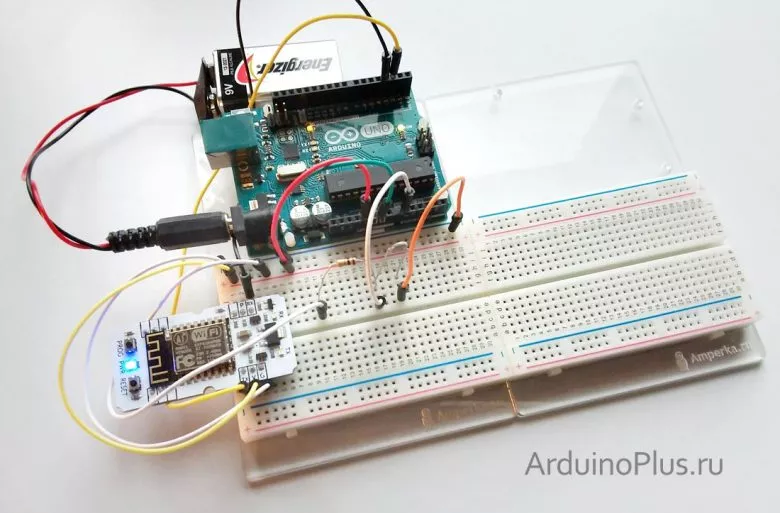

После поисков был найден микроконтроллер ESP8266. Он программируется легко как Arduino. У него есть Wi-Fi на борту. Цена начинается от 80 рублей за штуку. В общем соответствует требованиям полностью. Я бы взял Arduino, но у него, к сожалению, нет на борту Wi-Fi. Единственное что смущает это энергопотребление. Но такого требования как батарейки у меня нет. Пока нет.

Контроллер ESP8266 оказался таким дешевым, что можно на каждый датчик или исполнительное устройство ставить по такому контроллеру. Можно ли так делать или нет я пока не знаю. Это я буду проверять уже на практике. Физических препятствий этому нету.

Самый дешевый вариант ESP8266, называется ESP01

Так как ESP8266 является весьма мощным контроллером, то к нему можно подсоединять несколько датчиков и исполнительных устройств. Поэтому можно сделать гибридную сеть (Wi-Fi + провода). Несколько ESP8266 соединяются с сервером по Wi-Fi. А на каждой ESP8266 могут быть несколько устройств, подсоединенными по 1-Wire или I2C. Например, сеть температурных датчиков.

ESP8266 можно программировать самостоятельно. Как Arduino. Я так и хотел сначала сделать, но нашел такое явление как готовые и универсальные прошивки для ESP8266. Их довольно много. Я выбрал под свои требования ESP Easy. Ее возможностей хватает для всего что мне нужно.

Готовые комплекты и решения

Получение функциональности умного дома доступно не только самодельным методом. Продаются готовые комплекты и наборы оборудования, которые можно объединять в единую систему. Сюда входят:

• блок микроконтроллера;
• беспроводные выключатели;
• датчики дыма, движения, температуры, открытия;
• управляемые розетки с контролем состояния;
• пульт дистанционного управления или иное средство коммуникации с пользователем;
• сигнализаторы;
• модемы или роутеры, позволяющие вывести информацию из системы в сеть;
• камеры видеонаблюдения;
• блоки бесперебойного питания.

Возможности контроля таких систем достаточно широки и могут выражаться не только в реакции на нажатие физического выключателя или кнопки на пульте. Доступно начальное программирование функций (времени включения, расписания) и проверка происходящего через сеть.

Объем сервисных возможностей, предоставляемых комплексами такого класса, непосредственно зависит от их стоимости и бренда. Доступно расширение начальной комплектации дополнительными устройствами от производителя, ориентированными на интеграцию в конкретную систему.

Распространенные комплексы выполняют контроль оборудования по нескольким физическим интерфейсам, каждый из которых имеет определенные плюсы и минусы в установке с использованием. Речь идет о проводных и беспроводных коммуникациях. Кроме того, управление может осуществляться на уровне одного микроконтроллера или быть распределенным по различным «умным» элементам. В последнем случае система не сильно зависит от центра, который осуществляет только объединяющую функцию.

Модели умных домов, представленные на рынке

Бренд/название	Комплектация	Коммуникации	Удаленное управление/контроль	Расширение уст-ми производителя	Пульт	*Универсальность	Цена (руб)
Xiomi Smart Home Suite	Контроллер, замаскированный под настольную лампу, датчики открытия и движения, умная розетка и беспроводная кнопка включения	Проводные	Приложение Mi Home	Есть	Нет	Нет	5000
Redmond Smart Home	Продается раздельно, собирается во едино с основой в виде модуля skycenter	Bluetooth	Приложение Ready for Sky	Есть	Есть	Нет
Vstarcam E27AR-TZ1V	Умная камера (по совместительству контроллер), датчики движения и открывания дверей, светильник и управляемая розетка	ИК	Приложение на мобильный телефон, электронная почта	Есть	Есть	Нет	12000
NooLite mini kit	Приложение на мобильный телефон	Есть	Есть	Есть	14000
Fibaro starter kit	Контроллер, БП, Датчики в комплекте: освещенности, движения, температуры, протечки, открытия	Веб-интерфейс, приложение смартфона	Есть	Есть	Есть	50000
Wulian Smart Home	Дизайнерский контроллер	Радио	Приложение	Есть	Нет	Есть

* Универсальность — подразумевает подключение внешних устройств не только через розетку, но и иные контроллеры. К примеру, внешние реле времени или силовые повторители.

Умный дом с Arduino

В данном проекте я покажу, как построить умный дом. Он может контролировать температуру снаружи и внутри помещения, фиксировать открыто или закрыто окно, показывать, идет ли дождь, а также подавать тревожный сигнал, когда сработает датчик движения PIR. Я создал приложение на ОС Android для отображения всех данных (данные можно также просматривать через браузер). Вы сможете видеть температуру в вашем доме и другую информацию с любой точки мира! Приложение переведено на английский и польский язык. Я создал данное устройство, поскольку хотел иметь свой собственный умный дом, которым можно управлять. Вы также сможете построить умный дом из компонентов, рекомендованных ниже. Тогда приступим.

Объяснение сокращений для начинающих:

GND — земля VCC — питание PIR – датчик движения

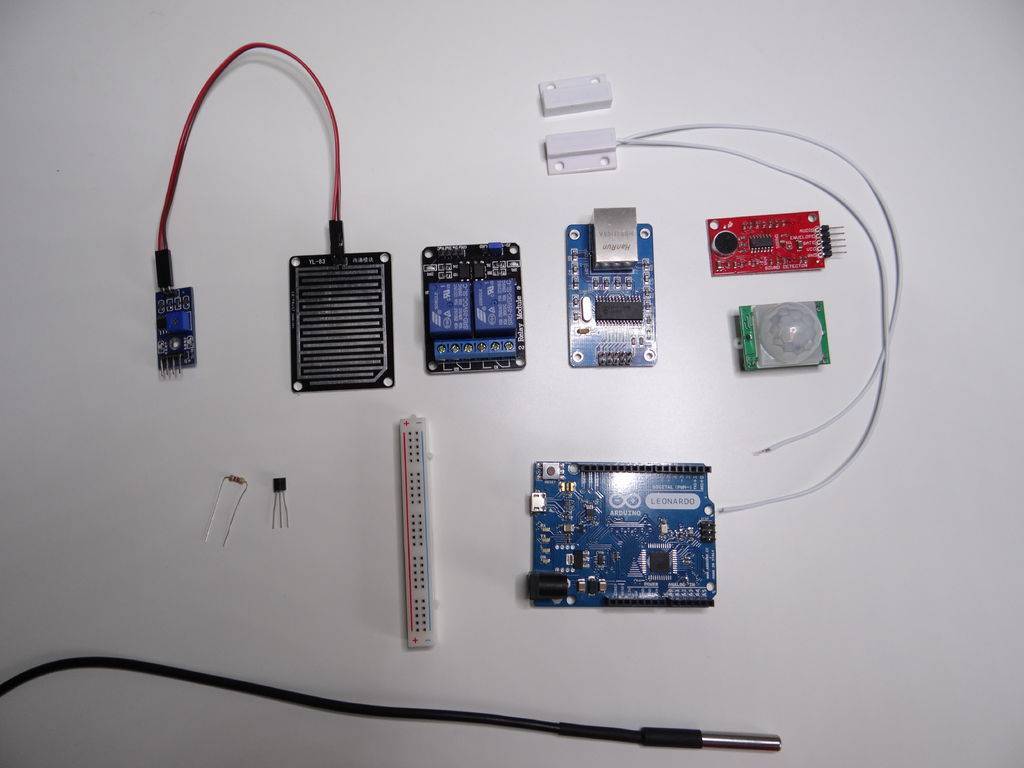

Шаг 1: Компоненты

Стоимость всех компонентов не превышает $90

• Arduino
• ethernet модуль ENC28J60
• Датчик температуры DS18B20 x 2 штуки
• Микрофонный модуль
• Датчик дождя
• PIR — датчик движения
• Язычковый переключатель
• Реле
• Резистор 4.7 кОм

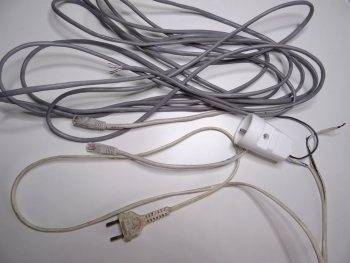

• Кабель, витая пара
• ethernet кабель
• инструменты (паяльник, отвертка)

Шаг 2: Соединения

Схема соединений показана выше.

Шаг 3: Программный код

Шаг 4: Принцип работы

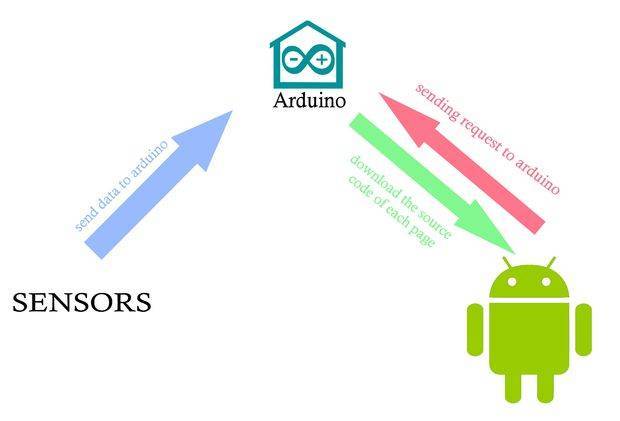

Если вы нажмете на кнопке refresh (обновить) в вашем приложении или в браузере, то Arduino отправит данные в смартфон/браузер. Приложение получает программный код с каждой страницы ( /tempin, /tempout, /rain, /window, /alarm) и отображает его на вашем смартфоне.

Шаг 5: Приложения для Android.

Для установки приложения на вашем смартфоне под управлением ОС Android вам необходимо выполнить следующее (это видно на картинках выше): 1. Сначала загрузите файл smartHome.apk 2. Отправьте файл apk на ваш телефон 3. Откройте файловый менеджер и разместите файл smarthHome.apk 4. Щелкните на нем и нажмите установить (вам необходимо установить галочку, которая разрешает устанавливать приложения вне маркета google play) 5. После установки вам необходимо активировать приложение

Шаг 6: Конфигурирование приложения

Я кратко объясню, как работает приложение. Оно отображает все данные из вашего дома. Вы можете нажать на иконку настроек для редактирования вашего IP адреса, и включать и выключать тревожную сигнализацию. Когда вы включаете сигнализацию, то приложение получает данные от активного датчика движения PIR. Если датчик определяет постороннее движение в доме, он посылает уведомление. Приложение получает данные от датчика каждую минуту. В поле IP введите ваш IP-адрес.

Шаг 7: Браузер

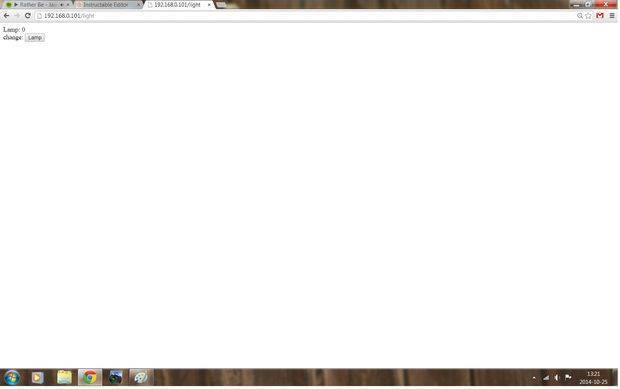

Введите в адресной строке браузера ваш ip адрес / all. При этом вы увидите все данные и сможете включать и выключать свет.

Для этих функций вы также можете использовать приложение на Android.

Шаг 8: Переадресация портов

Вам нужно открыть порт на вашем роутере. Войдите в конфигурацию роутера, установите адрес arduino ip и откройте порт 80. Процедура показана на картинке выше.

Шаг 9: Присвоение доменного имени NO IP (опция)

Вы можете настроить учетную запись на no ip, но это не обязательно. На картинке выше показан процесс конфигурации.

Шаг 10: Тестирование

Если вы хотите видеть данные на вашем компьютере, то в адресной строке браузера введите ваш ip адрес / all (напр., 12.345.678.901/all) или используйте приложение Android.

Шаг 11: Редактирование: исходная программа приложения Android app

Ниже указан исходный программный код для Android.

Приложение переведено на английский и польский язык. Вы можете через браузер включать и выключать свет, но не можете через приложение, поскольку данная функция еще не реализована.

Оригинал статьи

Разработка проекта

На современном рынке представлено множество устройств Arduino, имеющих различную комплектацию. Но универсального решения «на все случаи жизни» не существует. В зависимости от поставленной задачи каждый комплект подбирается в индивидуальном порядке. Чтобы избежать ошибок, требуется разработка проекта.

Какие проекты можно создавать на Arduino?

Ардуино позволяет создавать множество уникальных проектов. Вот лишь некоторые из них:

• Сборка кубика Рубика (система справляется за 0,887 с);
• Контроль влажности в подвальном помещении;
• Создание уникальных картин;
• Отправка сообщений;
• Балансирующий робот на двух колесах;
• Анализатор спектра звука;
• Лампа оригами с емкостным сенсором;
• Рука-робот, управляемая с помощью Ардуино;
• Написание букв в воздухе;
• Управление фотовспышкой и многое другое.

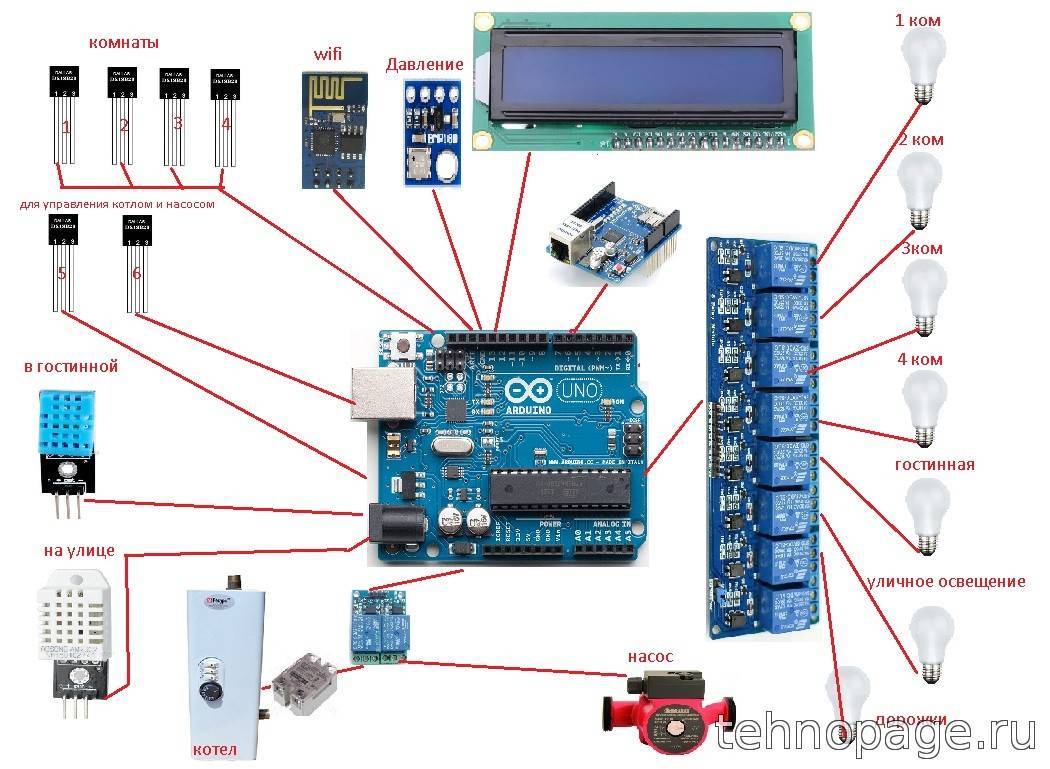

Составление проекта для умного дома

Рассмотрим ситуацию, когда необходимо сделать автоматику для дома с одной комнатой.

Такое здание состоит из пяти основных зон — прихожей, крыльца, кухни, санузла, а также комнаты для проживания.

При составлении проекта стоит учесть следующее:

• КРЫЛЬЦО. Включение света производится в двух случая — приближение хозяина к дому в темное время суток и открытие дверей (когда человек выходит из здания).
• САНУЗЕЛ. В бойлере предусмотрен выключатель питания, который при достижении определенной температуры выключается. Управление бойлером производится в зависимости от наличия соответствующей автоматики. При входе в помещение должна срабатывать вытяжка, и загорается свет.
• ПРИХОЖАЯ. Здесь требуется включение света при наступлении темноты (автоматическое), а также система обнаружения движения. Ночью включается лампочка небольшой мощности, что исключает дискомфорт для других жильцов дома.
• КОМНАТА. Включение света производится вручную, но при необходимости и наличии датчика движения эта манипуляция может происходить автоматически.
• КУХНЯ. Включение и отключение света на кухне осуществляется в ручном режиме. Допускается автоматическое отключение в случае продолжительного отсутствия перемещений по комнате. Если человек начинает готовить пищу, активируется вытяжка.

Отопительные устройства выполняют задачу поддержания необходимой температуры в помещении. Если в доме отсутствуют люди, нижний предел температуры падает до определенного уровня.

После появления людей в здании этот параметр поднимается до прежнего значения. Рекуперация воздуха осуществляется в случае, когда система обнаружила присутствие владельца. Продолжительность процесса — не более 10 минут в час.

Стоит обратить внимание, что если в доме планируется установка умных розеток, то для управления ими лучше использовать приложения на мобильных устройствах, WIFI или через SMS сообщения. Визуальное программирование для Arduino можно осуществлять с помощью специального приложения FLProg, которое можно скачать с официального сайта http://flprog.ru/

Визуальное программирование для Arduino можно осуществлять с помощью специального приложения FLProg, которое можно скачать с официального сайта http://flprog.ru/

Визуальное программирование для Arduino можно осуществлять с помощью специального приложения FLProg, которое можно скачать с официального сайта http://flprog.ru/.

Интерфейс с пользователем

Основой управления системой «умный дом» представленного проекта можно считать обмен СМС сообщениями и две ручные кнопки с индикаторами состояния.

Ручной

Схема:

Кнопка охраны переводит дом в защищенный режим. Клавиша экономной стадии работы отключает питание на приборы освещения и устанавливает программу прогрева пространства до 5 °С.

Через сообщения Сим

На телефон пользователя передается три вида сообщений: открытие двери и калитки, отключение и восстановление энергоснабжения дома, разряд резерва питания.

При обратном получении СМС сообщения вида «Мы едем», микроконтроллер включает отопление до +20. Одновременно активируется возможность запуска ламп уличной подсветки, которые обычно отключены в экономичном режиме. Но система в остальном остается в ожидании — внутреннее освещение и розетки жилья отключены. Выйти из последнего можно физической кнопкой.

В целях уменьшения совпадений — хозяева в дороге, а дом обносят — снять с сигнализации получится только ручным нажатием на клавишу. То есть, по возвращению владельцев, им все равно поступит сообщение о том, что они открыли дверь и калитку.

Иные средства коммуникации

Обеспечение интерфейса умного дома, использующего Arduino можно выполнить не только двумя кнопками, индикаторами режима и СМС сообщениями. Доступны шилды с ЖК-экраном, полноформатной цифровой или буквенной клавиатурой, сетевыми адаптерами. Используя последние, организовывается web-сервер, заходя на который удаленно видно информацию о текущем статусе. Доступно добавление элементов на страницу, управляющих конечным оборудованием.
