Последовательное и параллельное соединения диодов.

Если для выпрямительной схемы нельзя выбрать нужный тип диода в соответствии с заданным значением обратного напряжения или прямого тока, то используют два или более однотипных диодов с меньшими значениями параметров, включая эти диоды последовательно или параллельно.

Параллельное соединение диодов

Параллельное соединение диодов

При параллельном соединении диодов из-за возможного разброса параметров их токи будут неодинаковыми. Один из этих токов может превысить максимально допустимое значение, что приведёт к выходу из строя сначала одного, а затем и другого диода. Более равномерное распределения тока между параллельно соединёнными диодами достигается включением последовательно с каждым из них одинаковых по номиналу резисторов Rд. Сопротивление резисторов Rд должно быть в 5…10 раз больше, чем сопротивление диода в прямом направлении. В мощных выпрямительных устройствах для этой же цели используются индуктивные выравниватели токов.

Расчёт параллельного соединения диодов

Для начала расчёта необходимо определить требуемое количество параллельно соединённых диодов, исходя из того, что ток, проходящий через один диод не должен превышать значения максимально допустимого значения тока для данного типа диода, тогда количество параллельно соединённых диодов будет равно

, где

mTnp

При дробных значениях расчётного количества диодов округление ведётся в большую сторону.

Значение сопротивления добавочных резисторов определяется по формуле


, где

np.cp

Расчитаное сопротивление добавочных резисторов округляют до ближайшего стандартного сопротивления.

Пример расчёта параллельного соединения диодов

Рассчитать выпрямительную цепь, позволяющую получить выпрямленный ток Iвыпр = 550 мА, если используются диоды Д226Б.

Так как средний прямой ток диода Д226Б Iпр. ср = 300 мА, то необходимо применить несколько параллельно соединённых диодов с добавочными резисторами. Рассчитаем количество параллельно соединённых диодов, примем kT = 0,8

Возьмём n = 3.

Найдём значение сопротивлений добавочных резисторов

Выберем резистор из стандартного ряда сопротивлений Е24 (± 5%) Rдоб = 6,2 Ом

Последовательное соединение диодов

Последовательное соединение диодов

Для обеспечения возможности работы выбранного типа диода в схеме выпрямителя с обратным напряжением, превышающим его максимально допустимое значение, следует соединять однотипные диоды последовательно. Если параметры не совпадают, то один из диодов оказывается под значительно большим напряжением, чем другой. Это может привести к пробою одного, а затем и другого диода. Выравнивание обратного напряжения на последовательно соединенных диодах достигается шунтированием каждого из диодов резистором Rш. Ток, протекающий через эти резисторы, должен быть в 5…10 раз больше максимально возможного обратного тока диодов. В мощных высоковольтных выпрямительных устройствах для этой же цели диоды шунтируют конденсаторами Сш или RC-цепью.

Расчёт последовательного соединения диодов

Для начала расчёта необходимо определить количество последовательно соединенных диодов, исходя из того что падение напряжения на каждом отдельно взятом диоде не должно превышать амплитудного значения напряжения, тогда количество последовательно включённых диодов будет равно


, где

Um — амплитудное значение напряжения проходящее через диод,
kH – коэффициент нагрузки по напряжению (может принимать значения от 0,5 до 0,8),
Uobp max — максимально допустимое обратное напряжение диода.

При дробных значениях расчётного количества диодов округление ведётся в большую сторону.

Значение сопротивлений шунтирующих резисторов определяется по формуле


, где

Iобp max — максимально допустимый обратный ток диода при максимальной температуре.

Пример расчёта последовательного соединения диодов

Рассчитать выпрямительную цепь для напряжения с амплитудным значением 700В, используя диоды Д226Б.

Так как максимально допустимое обратное напряжение диода Uобр.max = 300В, то для выпрямления необходимо применить цепочку из последовательно соединённых диодов с шунтирующими резисторами. Рассчитаем количество последовательных диодов, примем kH = 0,7

Возьмём n = 4

Найдём значение сопротивлений шунтирующих резисторов

Выберем резистор из стандартного ряда сопротивлений Е24 (± 5%) Rш = 1 MОм

Включение дополнительных и шунтирующих резисторов неизбежно связано с увеличением потерь мощности и уменьшением КПД выпрямительной схемы.

Где применяется на практике

С развитием научно-технического прогресса применение выпрямительных диодов стало необходимостью. Они используются в таких узлах и механизмах, как:

  • Блоки питания двигателей наземных, водных и воздушных транспортных средств, промышленных станков, буровых установок.
  • Диодные мосты для сварочных аппаратов.
  • Выпрямительные установки для гальванических ванн.
  • Установки для очистки воздуха и воды.
  • Высоковольтные линии передач.

Схемы выпрямительных устройств делятся на однофазные и многофазные, однополупериодные и двухполупериодные. Самую простую двухполупериодную схему можно построить на основе двух однополупериодных. В такой выпрямительной схеме присутствуют два диода и один резистор. Если же применить не два, а четыре диода, тогда коэффициент полезного действия существенно повысится.

Качество выпрямителя отражает коэффициент выпрямления. Его величина определяется соотношением прямого и обратного токов. Чем выше коэффициент, тем лучше выпрямитель справляется со своей работой.

Диоды на практике применяются не только в качестве выпрямительных, но и детекторных приборов. Из диодных выпрямителей очень легко можно сконструировать работающие ограничители сигнала. Для этого необходимо подключить два диода параллельно. В таком положении они будут выступать отличной и эффективной защитой для входа усилителя. Например, этот способ используют для микрофонного усилителя, так как он способствует максимальному увеличению качества и уровня сигнала.

Диоды «вживают» в логические приборы, а также рации, теленяни и другие коммутаторы, задачей которых является передача четких бесперебойных удаленных сигналов.

Востребованными на данный момент являются и светодиоды. Еще несколько десятков лет назад их применяли лишь в качестве индикаторов внутри различных приборов. На сегодняшний день светодиодами оснащены и такие простые устройства, как ручные фонарики, и более сложная техника, например, жидкокристаллические телевизоры.

Подводя итог, можно сказать, что современные выпрямительные диоды представлены в большом ассортименте. Они отличаются и своим конструктивным исполнением, и рабочими характеристиками. При выборе нужного радиоэлемента следует руководствоваться данными, приведенными в справочных пособиях.

Влияние температуры на ВАХ диода.

При увеличении температуры растет количество носителей, способных преодолеть потенциальный барьер прямосмещенного перехода, что приводит к увеличению тока через диод, включенный в прямом направлении. При этом уменьшается прямое падение напряжения на диоде (необходимо меньшее напряжение для поддержания тока на одном и том же уровне).

Популярные статьи  Бесколлекторный двигатель

При увеличении температуры растет так же и обратный ток. Во всех случаях обратный ток связан с генерацией носителей заряда – процессом, характеризующимся энергетическим барьером, преодолеваемым носителями при генерации. С увеличением температуры растет средняя энергия носителей и вероятность преодоления этого барьера растет.

С повышением температуры увеличивается вероятность туннельного перехода (из-за роста энергии носителей заряда), а значит и падает пробивное напряжение при туннельном пробое.

С повышением температуры уменьшается длина свободного пробега носителей, а следовательно, и энергия, которую может набрать носитель до рассеяния. Следовательно, с ростом температуры растет напряжение лавинного пробоя.

Описание лабораторной установки.

Для снятия ВАХ диодов в области малых токов используют установку, схема которой приведена на рис.1.7 , при этом для снятия прямой ветви ВАХ используют схему рис.1.7а., для обратной ветви – схему рис.1.7б.

mA mA

+ +

_ _

а) б)

Рис.1.7.

При снятии прямых характеристик удобно задавать величину тока через диод и измерять падения напряжения на диоде; ток через диод не должен превышать допустимую величину.

При снятии обратных характеристик задают напряжение на диоде, измеряя при этом ток через него; обратное напряжение на диоде не должно превышать допустимую величину.

Для изучения влияния температуры на ВАХ диода, исследуемый диод помещают в термостат и при повышенных температурах снимают ВАХ.

В лабораторной установке для снятия ВАХ диодов в области малых прямых и обратных токов (рис.1.8) регулируемый источник постоянного напряжения U используется для подачи смещения на исследуемый диод VD , которое измеряется вольтметром V , ток через диод измеряется косвенно по падению напряжения на резисторе R = 375 Ом (вольтметром VI). Два зависимых переключателя S1 и S2 используются для изменения полярности подаваемого на диод напряжения и изменения схемы включения (см. рис.1.7а, б).

Схема установки для снятия ВАХ диодов при малых токах:

выпрямительный диод

Рис.1.8.

З А Д А Ч И :

Перед началом работы ознакомиться с руководством по эксплуатации используемых приборов.

1.Собрать установку для снятия ВАХ диодов в области малых токов.

2.Снять ВАХ германиевого и кремниевого диодов при прямом смещении. Результаты занести в табл.3.1.

Табл.3.1.

V, мВ 20 40 60 80 100 150 200 250 300 350
VI,мВ
I, мА

Примечание:1) при снятии ВАХ кремниевого диода в диапазоне V£100мВ изменять напряжение на диоде с шагом 20мВ , при V>100мВ – с шагом 50мВ;

2)при снятии ВАХ германиевого диода изменять напряжение в диоде с шагом 20мВ; 3)прямой ток через исследуемый диод не должен превышать 10мА, т.е. показания токового вольтметра VI не должны превышать 10мА ´ 375 Ом=3.75 В;

Снять ВАХ германиевого и кремниевого диодов при обратном смещении. Результат занести в табл.3.2 . Табл.3.2.

V ,мВ
VI, мВ
I, мкА

Примечание: при снятии ВАХ диодов в диапазоне обратных смещений V<10В изменять напряжение на диоде с шагом 2В, при >10В – с шагом 5В.

4. По результатам измерений в пп.2,3 построить прямые и обратные ветви ВАХ германиевого и кремниевого диодов. Определить графически контактную разность потенциалов.

5. По справочнику установить максимально допустимый ток и напряжение исследуемых диодов.

6. Снять ВАХ германиевого и кремниевого диодов в широком диапазоне напряжений и токов с помощью характериографа. Перенести полученные на экране графики на бумагу.

7

ВНИМАНИЕ! Ток и напряжение на исследуемых диодах не должен превышать величин, определенных в п.5

8. Поместить исследуемые приборы в термостат и выполнить п.6. при другой температуре корпуса диода.

9. По ВАХ, полученных в пп.6,7 определить статическое и дифференциальное сопротивления исследуемых диодов.

10. Построить прямую ветвь ВАХ в области малых токов в полулогарифмическом масштабе (ln I(U)). Определить области канальной проводимости, рекомбинации в объем на поверхности, диффузионной проводимости, большого уровня инжекции и омического сопротивления (параметр m для каждой из областей).

Характеристики

Каждый тип полупроводников имеет свои рабочие и предельные параметры, которые подбирают для того, чтобы обеспечить работу в какой-либо схеме.

Параметры выпрямительных диодов:

  • I прям max – прямой ток, который максимально допустим, А.
  • U обрат max – обратное напряжение, которое максимально допустимо, В.
  • I обрат – обратный ток постоянный, мкА.
  • U прям – прямое напряжение постоянное, В.
  • Рабочая частота, кГц.
  • Температура работы, С.
  • Р max – рассеиваемая на диоде мощность, которая максимально допустима.

Характеристики выпрямительных диодов далеко не исчерпываются данным списком. Однако для выбора детали обычно их бывает достаточно.

Классификация по мощности

Мощность элементов определяется максимально допустимым прямым током. В соответствии этой характеристики принята следующая классификация:

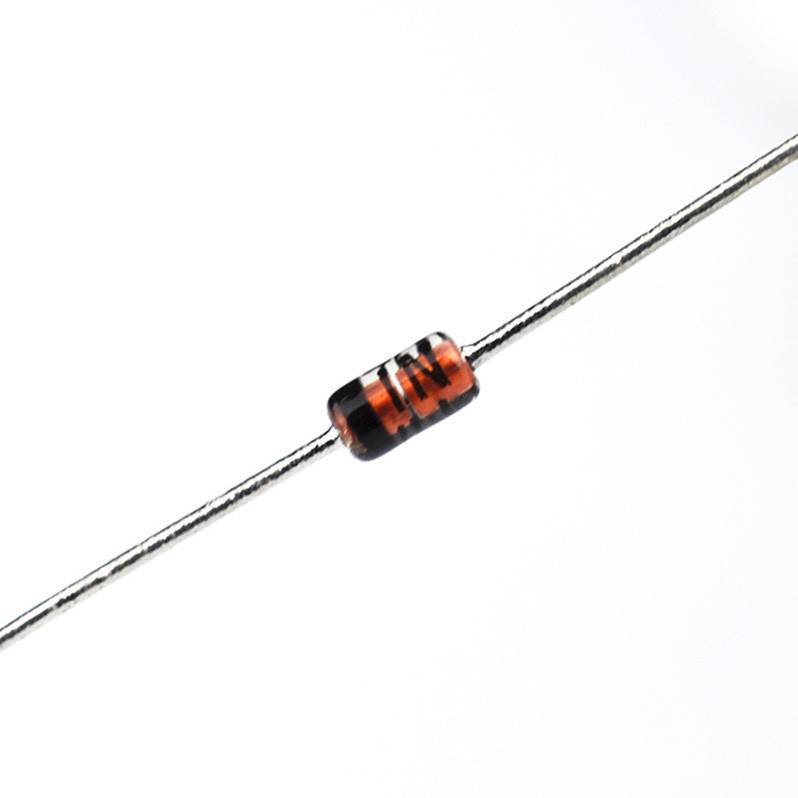

  • Слаботочные выпрямительные диоды, они используются в цепях с током не более 0,3 А. Корпус таких устройств, как правило, выполнен из пластмассы. Их отличительные особенности – малый вес и небольшие габариты.

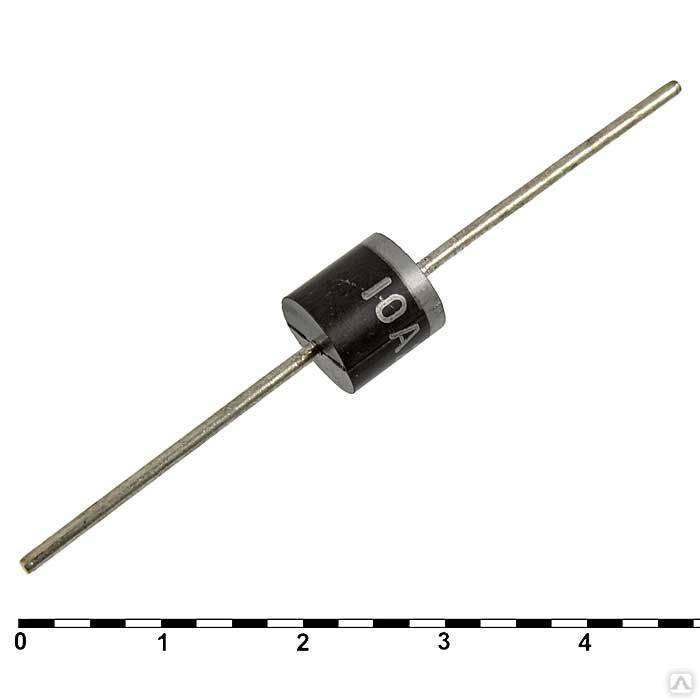

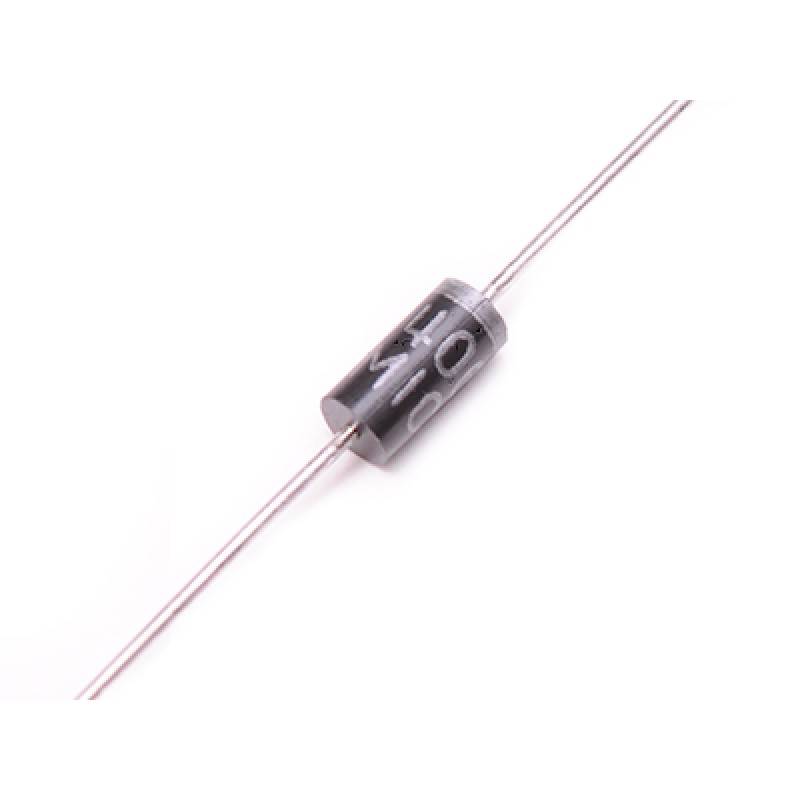

    Выпрямительные диоды малой мощности

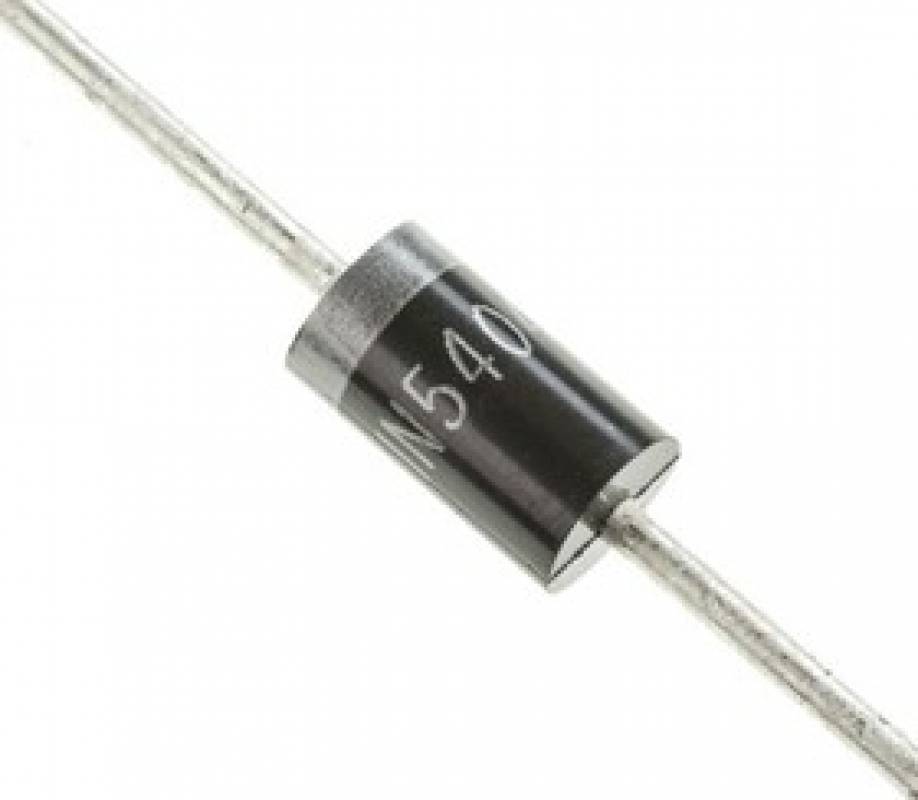

  • Устройства, рассчитанные на среднюю мощность, могут работать с током в диапазоне 0,3-10 А. Такие элементы, в большинстве своем, изготавливаются корпусе из металла и снабжены жесткими выводами. На одном один из них, а именно на катоде, имеется резьба, позволяющая надежно зафиксировать диод на радиаторе, используемого для отвода тепла.

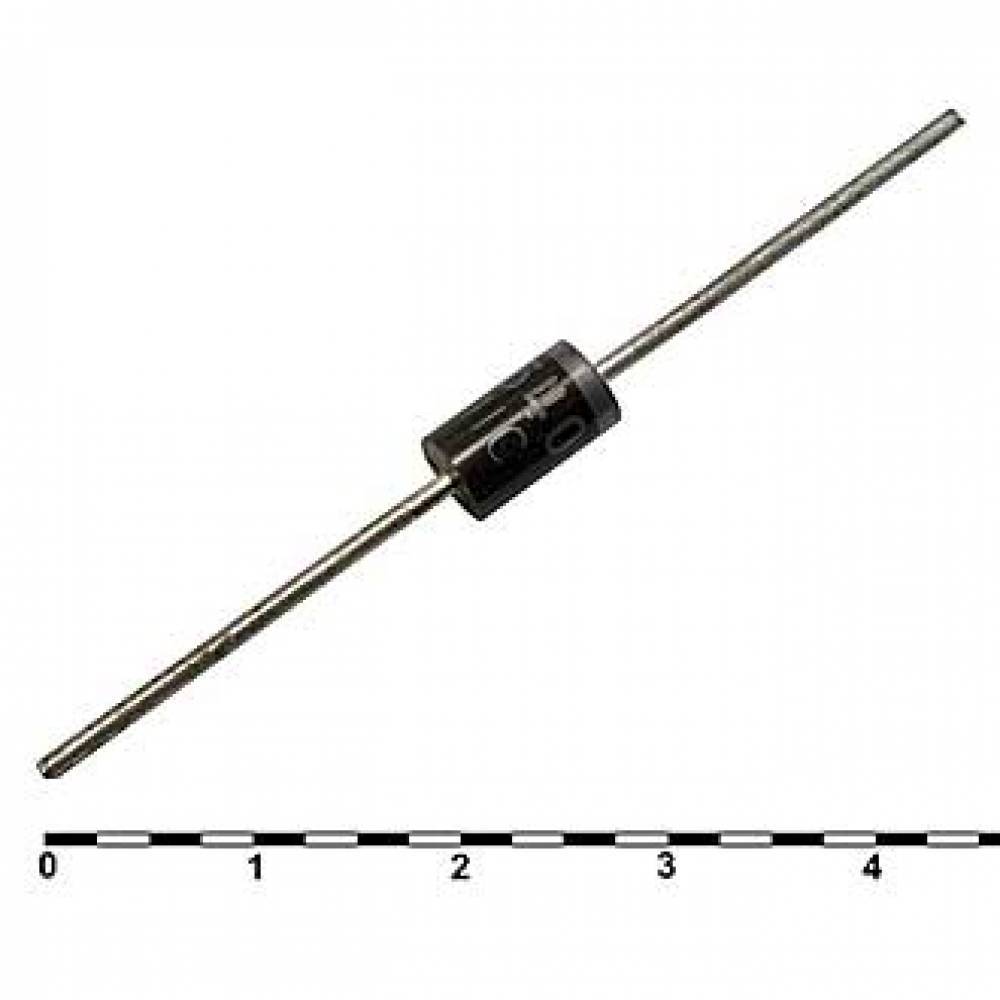

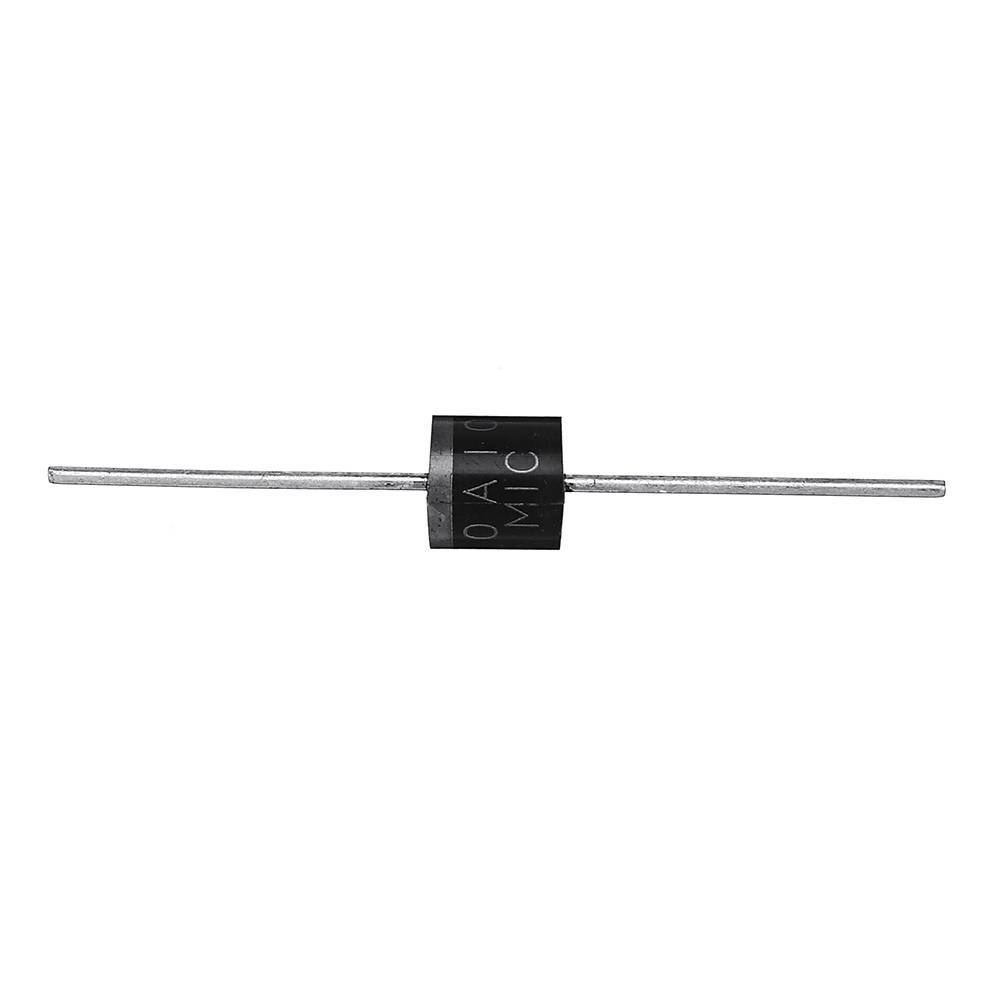

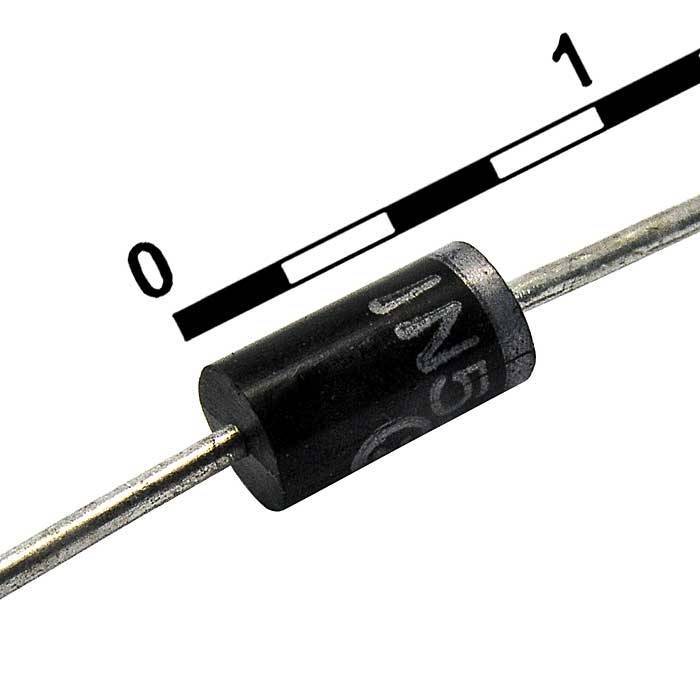

    Выпрямительный диод средней мощности

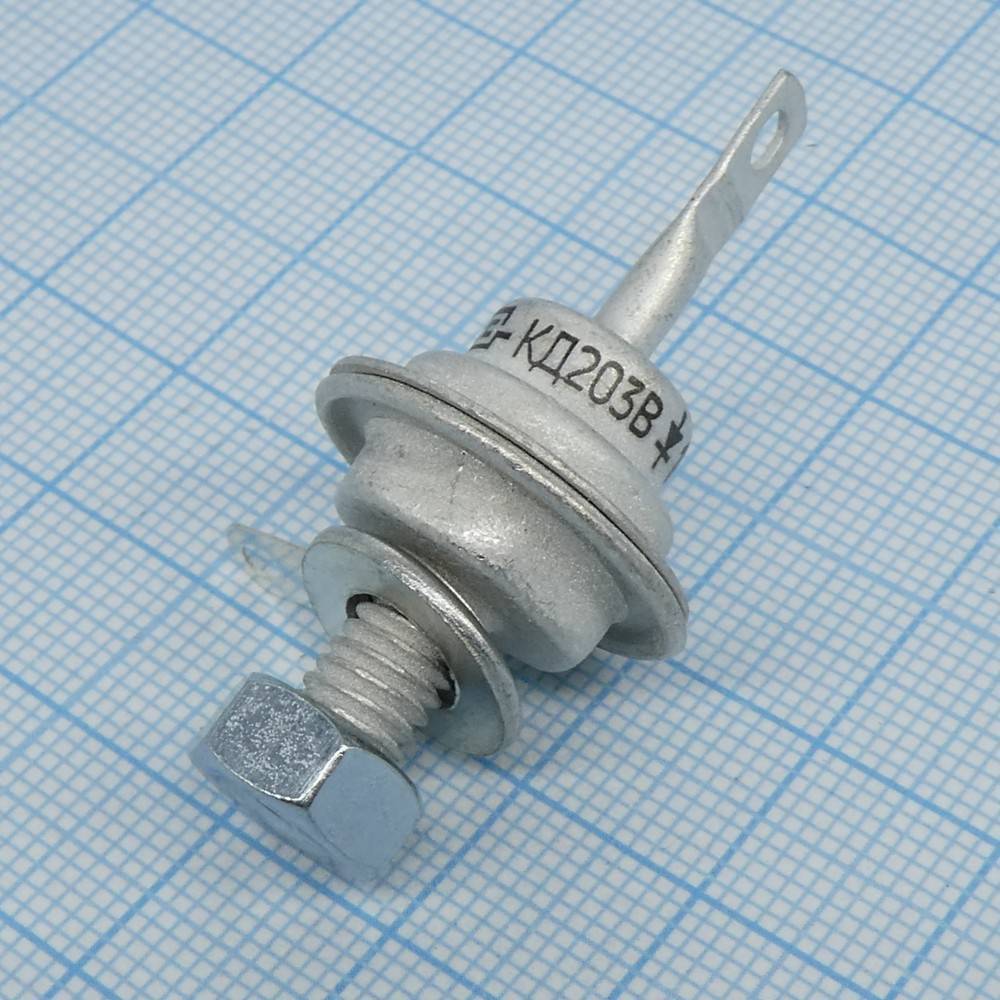

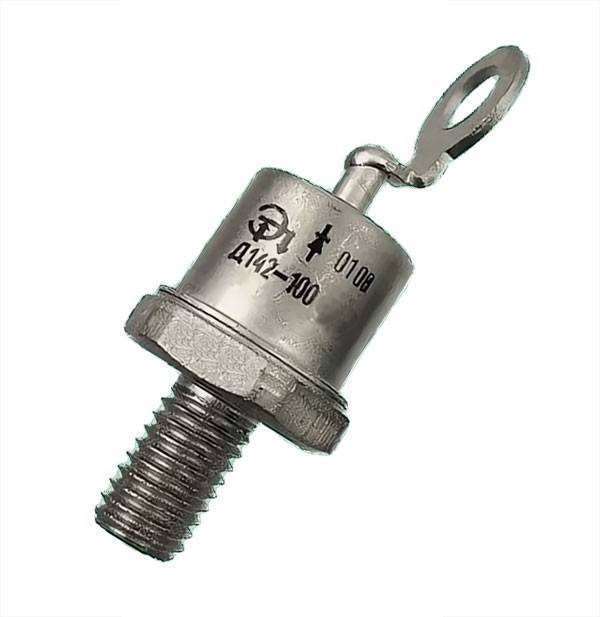

  • Силовые полупроводниковые элементы, они рассчитаны на прямой ток свыше 10 А. Производятся такие устройства в металлокерамических или металлостеклянных корпусах штыревого (А на рис. 4) или таблеточного типа (В).

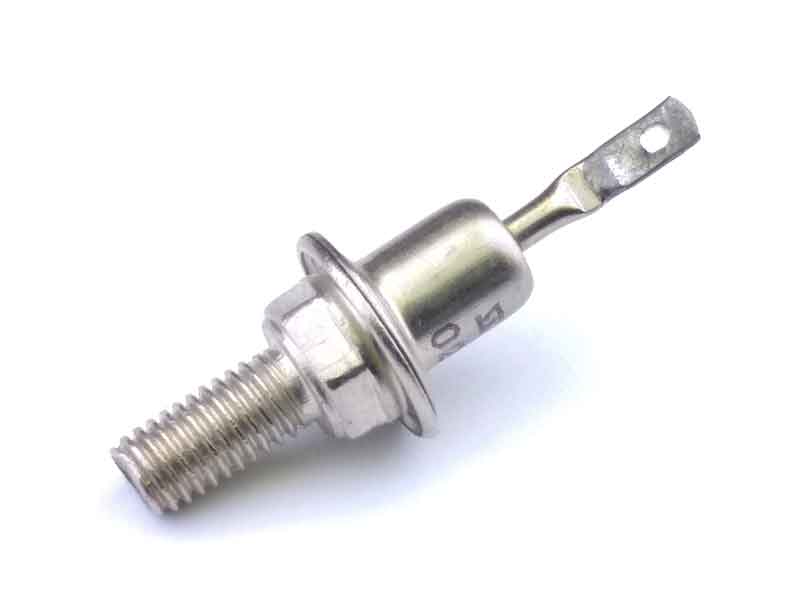

    Рис. 4. Выпрямительные диоды высокой мощности

Принцип работы выпрямительного диода

Выпрямительные диоды применение нашли в различных электронных, радиотехнических и электрических устройствах. С их помощью осуществляется замыкание и размыкание цепей, детектирование и коммутация импульсов и электрических сигналов, а также другие аналогичные преобразования.

Каждый диод оборудуется двумя выводами, то есть электродами – анодом и катодом. Анод соединяется с р-слоем, а катод – с n-слоем. В случае прямого включения диода на анод поступает плюс, а на катод – минус. В результате, через диод начинает проходить электрический ток. Если же подачу тока выполнить наоборот – к аноду подать минус, а к катоду – плюс получится так называемое обратное включение диода. В этом случае течения тока уже не будет, на что указывает вольтамперная характеристика выпрямительного диода. Поэтому при поступлении на вход переменного напряжения, через диод будет проходить только одна полуволна.

Представленный рисунок наглядно отражает вольтамперную характеристику диода. Ее прямая ветвь расположена в первом квадранте графика. Она описывает диод в состоянии высокой проводимости, когда к нему приложено прямое напряжение. Данная ветвь выражается в виде кусочно-линейной функции u = U + RД x i, в которой u представляет собой напряжением на вентиле во время прохождения тока i. Соответственно, U и RД являются пороговым напряжением и динамическим сопротивлением.

Популярные статьи  Виды реле

Третий квадрант содержит обратную ветвь вольтамперной характеристики, указывающей на низкую проводимость при обратном напряжении, приложенном к диоду. В этом состоянии течение тока через полупроводниковую структуру практически отсутствует.

Данное положение будет правильным лишь до определенного значения обратного напряжения. В этом случае напряженность электрического поля в области p-n-перехода может достичь уровня 105 В/см. Такое поле сообщает электронам и дыркам – подвижным носителям заряда, кинетическую энергию, способную вызвать ионизацию нейтральных атомов кремния.

Стандартная структура выпрямительного диода предполагает наличие дырок и электронов проводимости, постоянно возникающих под действием термической генерации по всему объему структуры проводника. В дальнейшем происходит их ускорение под действием электрического поля p-n-перехода. То есть электроны и дырки также участвуют в ионизации нейтральных атомов кремния. В этом случае обратный ток нарастает лавинообразно, возникают так называемые лавинные пробои. Напряжение, при котором резко повышается обратный ток, обозначается на рисунке в виде напряжения пробоя U3.

Силовые диоды

> Теория > Силовые диоды

Силовые диоды (варикапы) являются полупроводниковыми приборами, функционирующими за счет использования одного стандартного p-n-перехода. Данные элементы бывают различных видов, в зависимости от того, в какой сфере они используются. Также они различаются своими характеристиками.

Такие диоды еще называются выпрямительными, а их функция – преобразовывать переменный ток в однополярный. С этой целью варикап включают последовательно в цепь источника переменного тока и нагрузки. Ниже рассмотрим, что собой представляет данный прибор, и каковы его особенности.

Что это такое

Как классифицируются

Учитывая максимальный уровень прямого тока, диоды выпрямительного типа бывают:

  • маломощные – актуальны для выпрямления прямого тока до 300 mA;
  • средней мощности – 300 mA-10 A;
  • выпрямительные диоды большой мощности – больше 10 А.

При их изготовлении используется кремний или германий, однако, наиболее распространены кремниевые элементы, обладающие лучшими физическими свойствами. Их обратные токи в разы меньше, если сравнивать с германиевыми, при этом напряжение то же. Благодаря этой характеристике, в полупроводниках можно добиться высокой величины допустимого обратного напряжения – до 1500 В. Что касается германиевых диодов, здесь данный показатель варьируется от 100 до 400 В.

Также следует обратить внимание на сохранение функциональности при температурных нагрузках:

  • Кремниевые – сохраняют свои свойства при температуре от -60 до +150 градусов Цельсия;
  • Германиевые – от -60 до +85 градусов.

Обуславливается это тем, что когда уровень нагрева превышает +85 градусов, образуются электронно-дырочные пары, увеличивающие обратный ток, из-за чего работа диода становится менее эффективной.

Выпрямительными диодами называют полупроводниковые кристаллы, имеющие вид пластины. В их теле находятся две области с разной проводимостью. Именно по этой причине данные приборы носят название плоскостных. Процесс их производства выглядит следующим образом: сверху кристалла с n-проводимостью расплавляют алюминий, индий и бор, а на p-типе –фосфор.

Под влиянием высокой температуры элементы плотно сплавляются друг с другом. Также следует заметить, что атомы данных материалов диффундируют в сам кристалл, из-за чего в нем появляется проводимость электронного или дырочного типа. Как результат, создается полупроводниковое устройство с двумя разными областями и отличающейся электропроводностью.

Выделяют следующие виды силовых диодов:

  • Импульсные;
  • Обращенные;
  • Диоды Шоттки.

Прибор Шоттки

Импульсными – оборудуются, как правило, схемы невысокой мощности, к которым напряжение подводится импульсно. К ним предъявляется одно требование – из одного состояния в другое они должны переходить за короткий промежуток времени. Импульсные диоды имеют следующие особенности:

  • Время восстановления – время, за которое переключается напряжение на варикапе с прямого на обратное, и момент, когда ток уменьшается до определенного значения;
  • Время установления – интервал, когда прямой ток начинает протекать через прибор до определенной величины до момента установления выбранного напряжения;
  • Максимальный ток восстановления – обратный ток, прошедший через диод после переключения.

Отличительная черта обращенных диодов в том, что они в p-n-областях характеризуются большой концентрацией примесей. Обратное включение характеризуется малым сопротивлением, прямое – большим. Исходя из этого, они актуальны там, где требуется выпрямление малых сигналов, амплитуда которых не превышает нескольких десятков вольт.

Преимущество диодов Шоттки сводится к переходу металл-полупроводник. Производятся с использованием низкоомных n-кремниевых подложек и высокоомного эпитаксиального слоя (тонкий слой) аналогичного полупроводника.

Сверху описанного слоя наносится металлический электрод, который отвечает за выпрямление, но он не способен инжектировать неосновные носители в базовую область.

По этой причине в данных приборах не протекают медленные процессы – в них не накапливаются и не рассасываются неосновные носители в базе. Исходя из этого, диоды Шоттки имеют невысокую инерционность.

Измерение характеристик диодов

Обычно  на  практике  решаются  две  задачи:  проверяется  работоспособность диода (не пробит ли  pn-переход) и измеряется напряжение на диоде при некотором (типовом) значении тока через него.

Наиболее удобно это делать с помощью цифрового мультиметра: все современные мультиметры реализуют несложную функцию «измерения прямого напряжения диодов» («прозвонка» диода) (показано на рисунке  2.7).

При этом на дисплее мультиметра высвечивается значение прямого напряжения при некотором тестовом токе, заложенным в схемотехнику мультиметра.

Измерение осуществляется в следующей последовательности: секторный переключатель  режимов мультиметра переводится в положение  « » и за-тем  с соблюдением полярности ко входам мультиметра подключается испытуемый диод.

Примечание   –   Упрощённая схема измерения прямого напряжения будет показана в подразделе с операционными усилителями.

Практическая часть

Лабораторная работа посвящена исследованию полупроводникового выпрямительного диода. Исследуемый диод FR302 закреплен на стеклотекстолитовой плате вместе с токоограничительным резистором МЛТ-2 43 Ом. Резистор предназначен для ограничения тока при снятии прямой ветви характеристики, т. к. при открытом p-n-переходе сопротивление диода мало.

выпрямительный диод

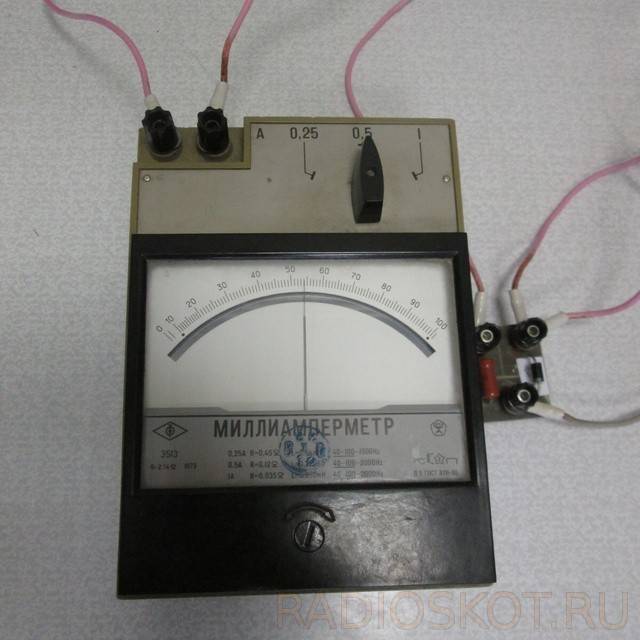

Проводимость диода исследуется с помощью миллиамперметра (микроамперметра) и вольтметра, по показаниям, которых строится вольтамперная характеристика (ВАХ) диода.

выпрямительный диод

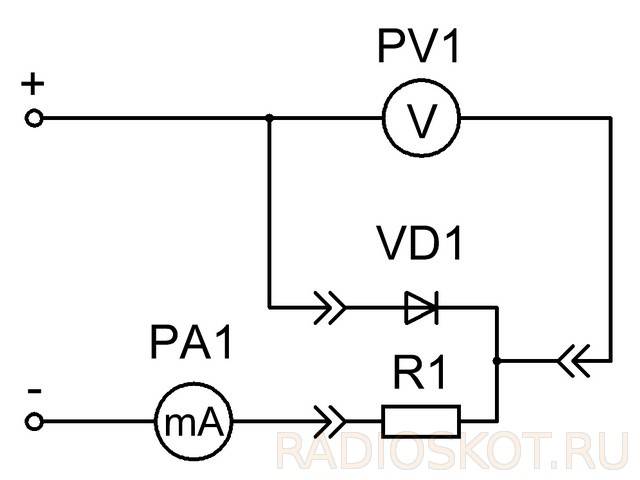

Рисунок 3. Электрическая принципиальная схема снятия прямой ветви ВАХ диода

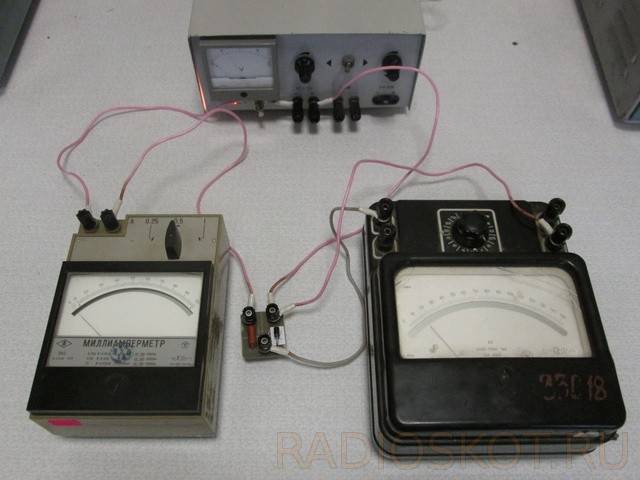

Питание установки осуществляется от регулируемого блока питания, который дает постоянный ток напряжением от 0 до 12 В (стабилизированный выход) и постоянный ток напряжением от 0 до 36 В (нестабилизированный выход).

выпрямительный диод

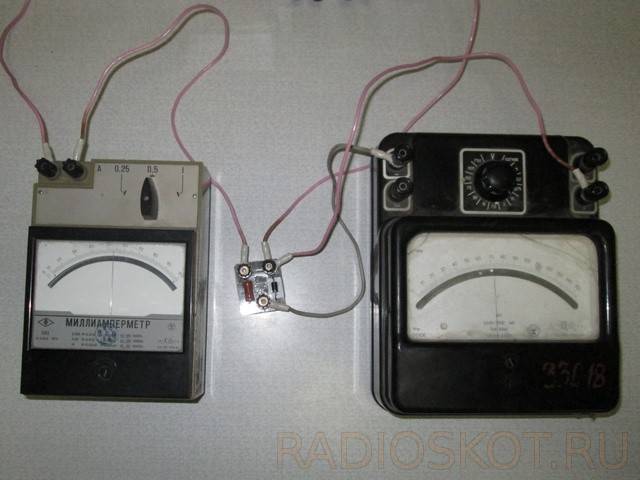

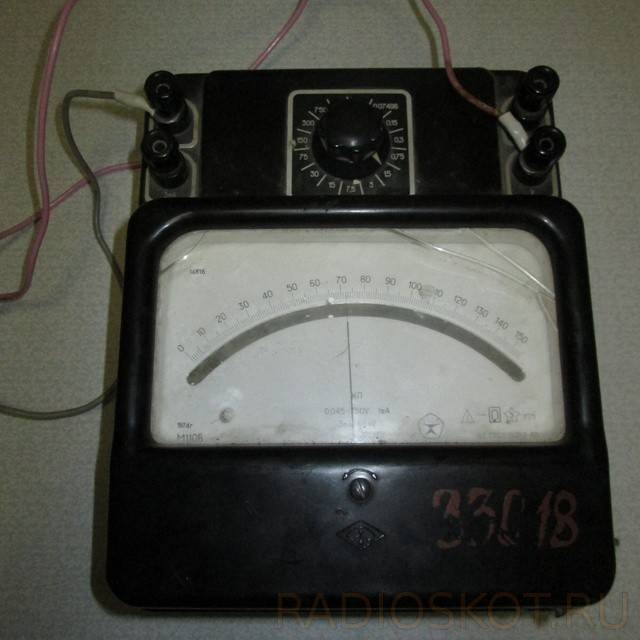

Для снятия прямой ветви характеристики используется миллиамперметр и милливольтметр, т. к. в открытом состоянии падение напряжения на диоде составляет около 1 В, а ток через него достигает 200 мА.

Популярные статьи  Дистиллятор своими руками

выпрямительный диод

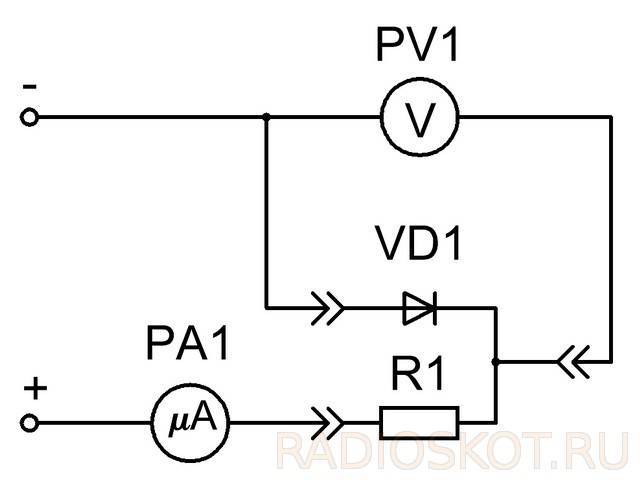

Рисунок 4. Электрическая принципиальная схема снятия обратной ветви ВАХ диода

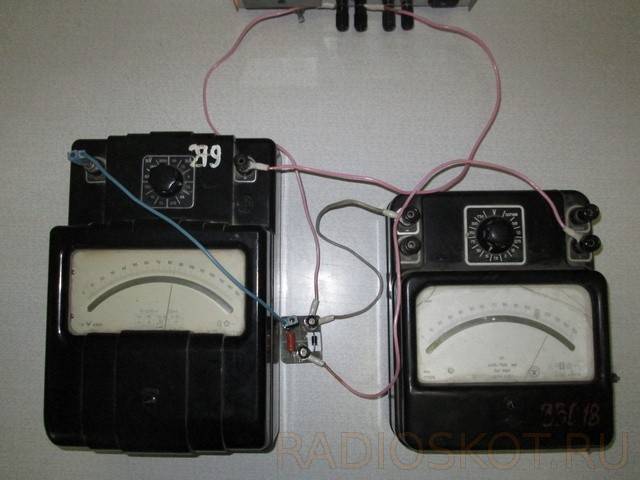

Для снятия обратной ветви ВАХ диода обратное напряжение на диоде доводится до 36 В. При таком напряжении обратный ток диода FR302 остается небольшим (единицы-десятки микроампер), поэтому для его измерения в цепь вместо миллиамперметра включают микроамперметр. Сильно увеличивать обратный ток диода крайне нежелательно, так как это может привести к его выходу из строя. К тому же напряжения выше 42 В опасны, и их использование нежелательно.

выпрямительный диод

выпрямительный диод

выпрямительный диод

выпрямительный диод

выпрямительный диод

выпрямительный диод

Материал предоставил для изучения — Denev.

   Форум по обсуждению материала ПОЛУПРОВОДНИКОВЫЕ ВЫПРЯМИТЕЛЬНЫЕ ДИОДЫ

В КАКОМ НАПРАВЛЕНИИ ТЕЧЕТ ТОК

В каком направлении течет ток — от плюса к минусу или наоборот? Занимательная теория сути электричества.

SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.

MINILED И MICROLED ДИСПЛЕИ

Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.

ВОЗМОЖНОСТИ БЕСПРОВОДНОГО ПИТАНИЯ

Про использование технологии беспроводного питания различных устройств.

Применение диодов

Не следует думать, что диоды применяются лишь как выпрямительные и детекторные приборы. Кроме этого можно выделить еще множество их профессий. ВАХ диодов позволяет использовать их там, где требуется нелинейная обработка аналоговых сигналов. Это преобразователи частоты, логарифмические усилители, детекторы и другие устройства. Диоды в таких устройствах используются либо непосредственно как преобразователь, либо формируют характеристики устройства, будучи включенными в цепь обратной связи. Широкое применение диоды находят в стабилизированных источниках питания, как источники опорного напряжения (стабилитроны), либо как коммутирующие элементы накопительной катушки индуктивности (импульсные стабилизаторы напряжения).

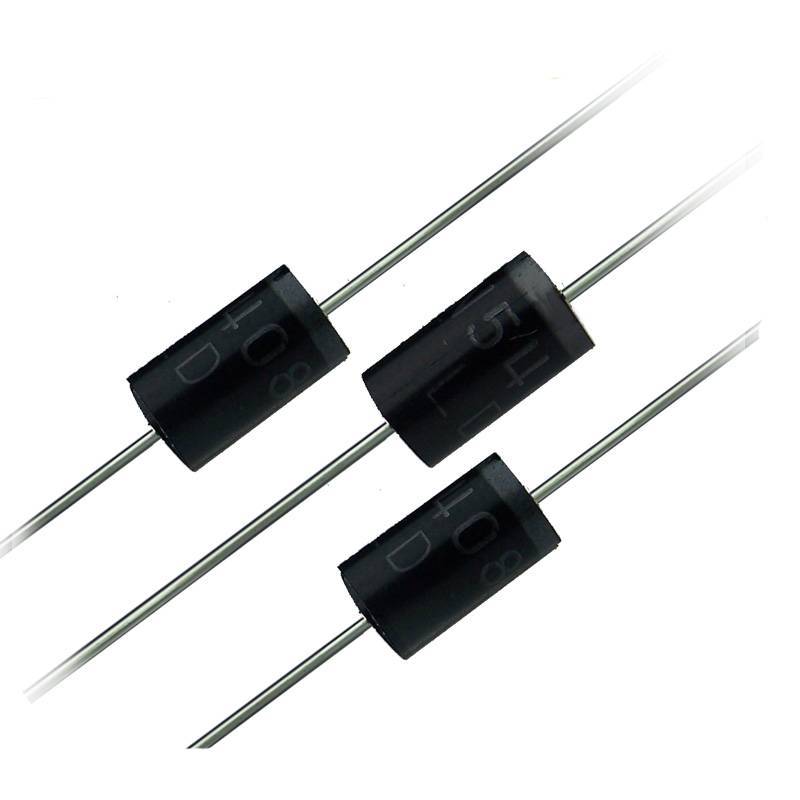

Выпрямительные диоды.

С помощью диодов очень просто создать ограничители сигнала: два диода включенные встречно – параллельно служат прекрасной защитой входа усилителя, например, микрофонного, от подачи повышенного уровня сигнала. Кроме перечисленных устройств диоды очень часто используются в коммутаторах сигналов, а также в логических устройствах. Достаточно вспомнить логические операции И, ИЛИ и их сочетания. Одной из разновидностей диодов являются светодиоды. Когда-то они применялись лишь как индикаторы в различных устройствах. Теперь они везде и повсюду от простейших фонариков до телевизоров с LED – подсветкой, не заметить их просто невозможно.

Будет интересно Что такое варикап?

Параметры диодов

Параметров у диодов достаточно много и они определяются функцией, которую те выполняют в конкретном устройстве. Например, в диодах, генерирующих СВЧ колебания, очень важным параметром является рабочая частота, а также та граничная частота, на которой происходит срыв генерации. А вот для выпрямительных диодов этот параметр совершенно не важен. Основные параметры выпрямительных диодов приведены в таблице ниже.

Таблица основных параметров выпрямительных диодов.

В импульсных и переключающих диодах важна скорость переключения и время восстановления, то есть скорость полного открытия и полного закрытия. В мощных силовых диодах важна рассеиваемая мощность. Для этого их монтируют на специальные радиаторы. А вот диоды, работающие в слаботочных устройствах, ни в каких радиаторах не нуждаются. Но есть параметры, которые считаются важными для всех типов диодов, перечислим их:

  • U пр.– допустимое напряжение на диоде при протекании через него тока в прямом направлении. Превышать это напряжение не стоит, так как это приведёт к его порче.
  • U обр.– допустимое напряжение на диоде в закрытом состоянии. Его ещё называют напряжением пробоя. В закрытом состоянии, когда через p-n переход не протекает ток, на выводах образуется обратное напряжение. Если оно превысит допустимое значение, то это приведёт к физическому «пробою» p-n перехода. В результате диод превратиться в обычный проводник (сгорит).

Очень чувствительны к превышению обратного напряжения диоды Шоттки, которые очень часто выходят из строя по этой причине.

Обычные диоды, например, выпрямительные кремниевые более устойчивы к превышению обратного напряжения. При незначительном его превышении они переходят в режим обратимого пробоя. Если кристалл диода не успевает перегреться из-за чрезмерного выделения тепла, то изделие может работать ещё долгое время.

  • I пр.– прямой ток диода. Это очень важный параметр, который стоит учитывать при замене диодов аналогами или при конструировании самодельных устройств. Величина прямого тока для разных модификаций может достигать величин десятков и сотен ампер. Особо мощные диоды устанавливают на радиатор для отвода тепла, который образуется из-за теплового действия тока. P-N переход в прямом включении также обладает небольшим сопротивлением. На небольших рабочих токах его действие не заметно, но вот при токах в единицы-десятки ампер кристалл диода ощутимо нагревается. Так, например, выпрямительный диодный мост в сварочном инверторном аппарате обязательно устанавливают на радиатор.
  • I обр.– обратный ток диода. Обратный ток – это так называемый ток неосновных носителей. Он образуется, когда диод закрыт. Величина обратного тока очень мала и его в подавляющем числе случаев не учитывают.
  • U стаб.– напряжение стабилизации (для стабилитронов). Подробнее об этом параметре читайте в статье про стабилитрон.

Будет интересно Маркировка различных видов диодов

Кроме того следует иметь в виду, что все эти параметры в технической литературе печатаются и со значком “max”. Здесь указывается предельно допустимое значение данного параметра. Поэтому подбирая тип диода для вашей конструкции необходимо рассчитывать именно на максимально допустимые величины.

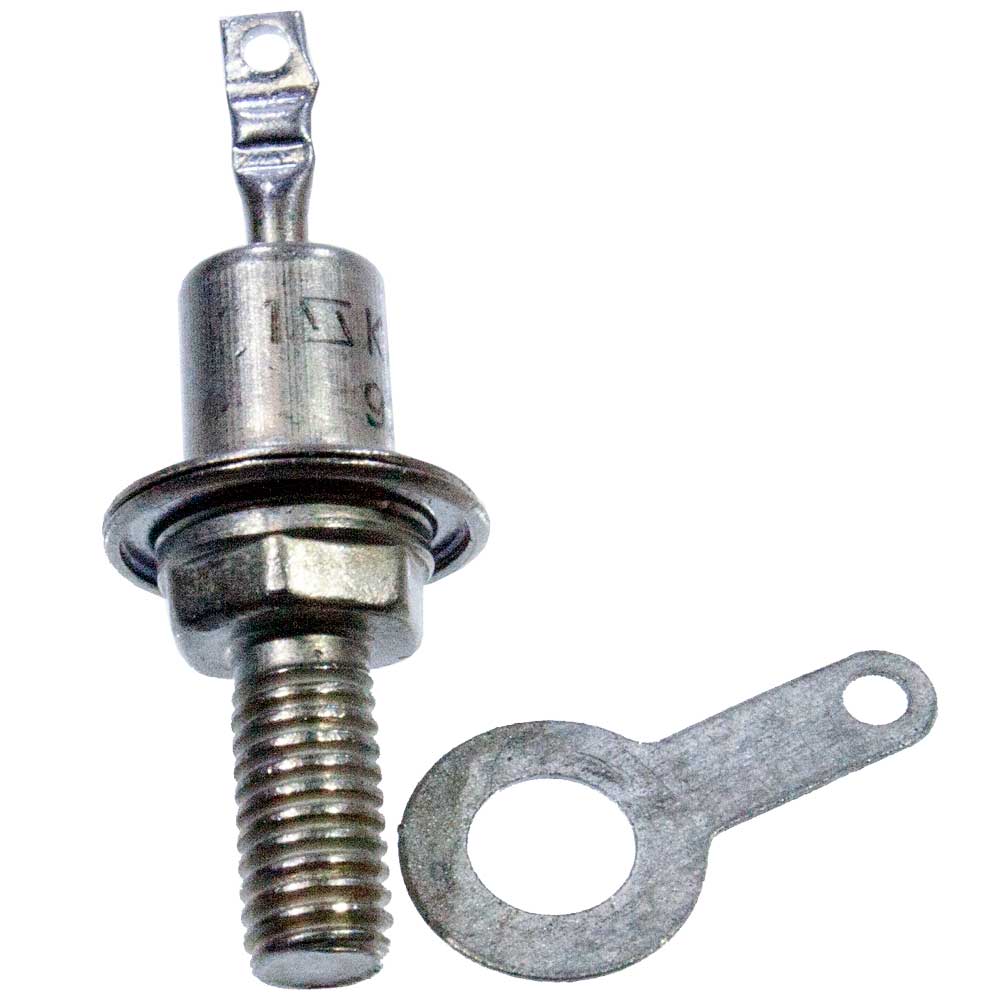

Диоды высокого тока.

Разделение диодов на выпрямительные и осветительные

Как новичок в электротехнике, вы чаще всего будете встречать два типа диодов: выпрямительные и осветительные (LED). Вы уже должны почувствовать разницу между ними… Некоторые что-то распрямляют, а другие светятся. Последним вы будете пользоваться гораздо охотнее и чаще. Они появятся буквально в 99% ваших электронных проектов.

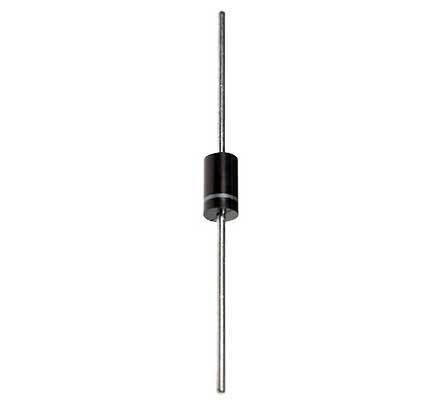

Тип диода (выпрямительный / осветительный) можно легко узнать по внешнему виду данного элемента. Выпрямительные диоды представляют собой цилиндры различных размеров, через которые в осевом направлении проходит провод. А, светящиеся элементы различают по линзе (прозрачной или цветной) и выводам, которые расположены только на одной стороне элемента. В наиболее распространенных светодиодах, цветной верхний элемент имеет диаметр 5 мм или 3 мм.

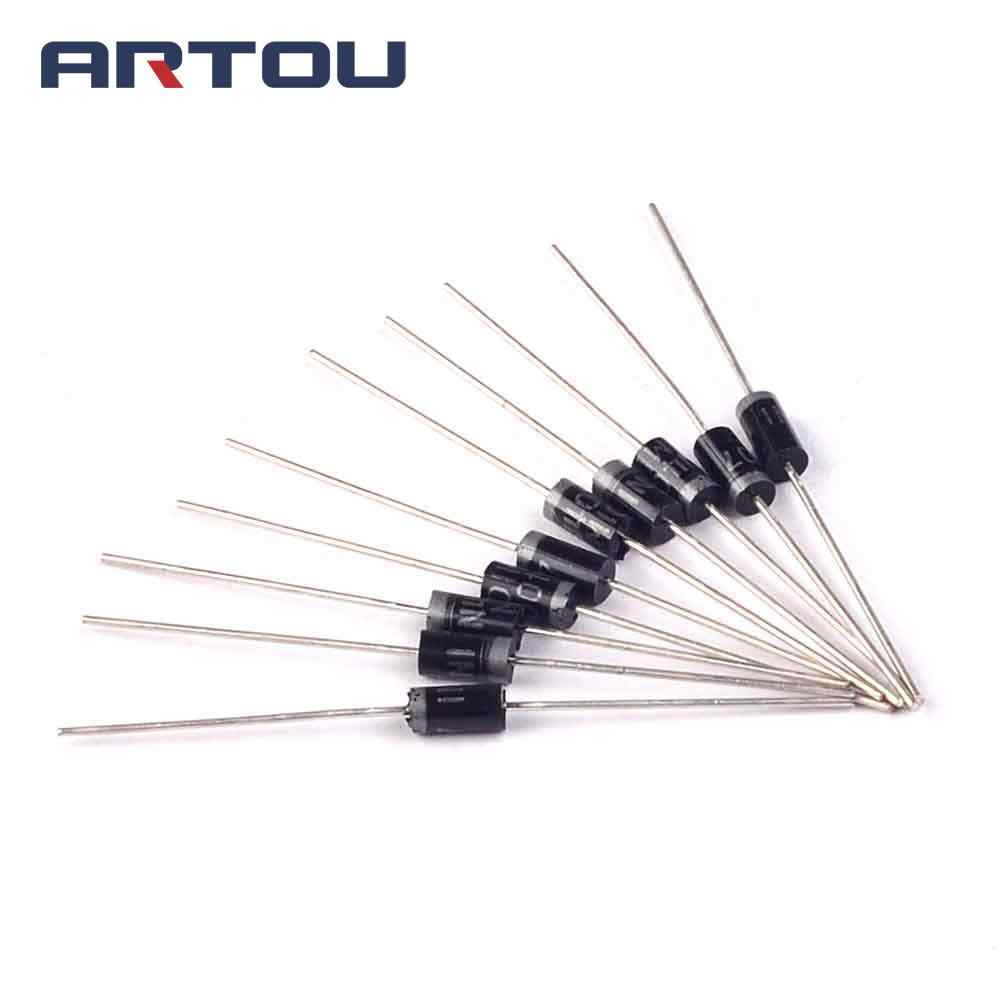

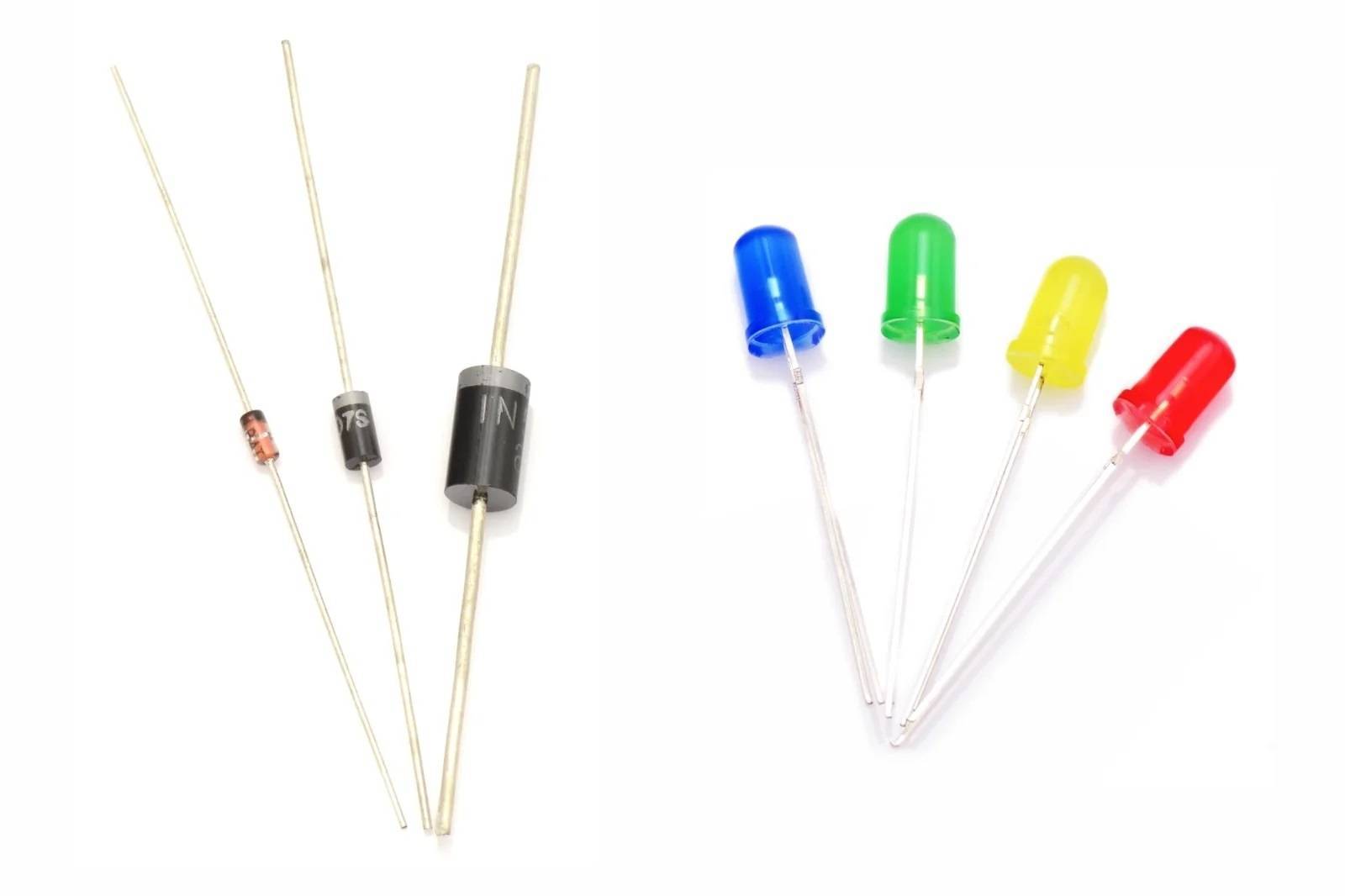

Примеры светодиодов показаны на фото ниже. Слева — выпрямительные (кремниевые) диоды, а справа — светодиоды (осветительные диоды).

выпрямительный диод
