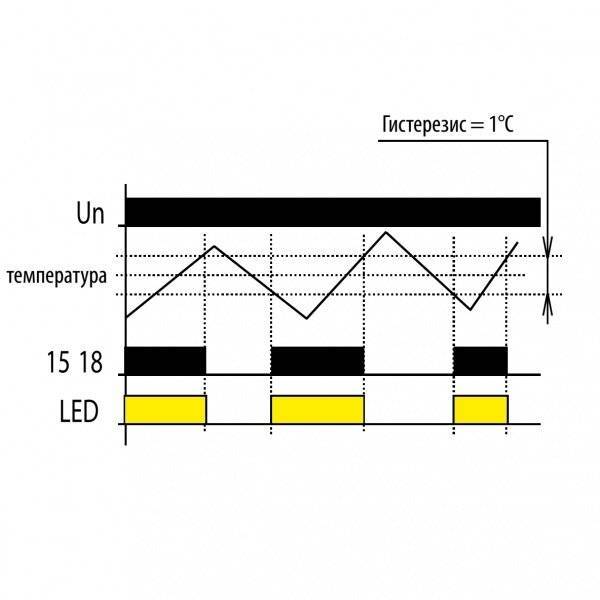

Гистерезис (диапазон) терморегулятора.

Что такое гистерезис понятно — разница между точкой включения и точкой выключения.

То-есть в логике работы терморегулятора задается две температуры: установленная температура, и температура, вычисленная из установленной арифметическими действиями с гистерезисом.

Терморегулятор поддерживает не установленную температуру, а диапазон температур, шириной в гистерезис.

Существуют и терморегуляторы с явным заданием точки включения и точки выключения. Это обычно дешёвые терморегуляторы в форм-факторе не для комнатной установки:

Гистерезис заявлен в руководстве по эксплуатации, и даже в разделе product info для терморегуляторов на AliExpress можно прочитать этот параметр.

Обычно он не бывает меньше 0.5, а часто вообще равен 1.

Гистерезис в 1 градус — это много.

Ещё стоит обратить внимание на то — чем является установленная на терморегуляторе температура. Это может быть как точка включения — нижняя граница диапазона, так и точка выключения — верхняя граница диапазона

Это может быть как точка включения — нижняя граница диапазона, так и точка выключения — верхняя граница диапазона.

Изотропная и анизотропная сталь – отличия производства

Как можно понять из вышесказанного, характеристики легированного соединения сильно зависят от содержания кремния. Вторым фактором, определяющим свойства металла, выступает его внутренняя структура, которая формируется в процессе производства. В частности горячекатаная и холоднокатаная стали обладают различными по размеру ячейками. Для крупнокристаллических материалов характерны большие величины магнитной проницаемостью, но коэрцитивная сила существенно ниже, чем у металлов с мелкокристаллической структурой. Варьировать размер зерна позволяют два вида обработки: механическая и термическая.

Так отжиг стали способствует понижению внутренних напряжений в металле, одновременно приводя к увеличению кристаллов, образующих его структуру. Горячая прокатка электротехнической стали не способна создать устойчивую ориентацию зерен внутри металла, оставляя ее хаотичной. Подобная изотропная сталь, как результат, характеризуется независимостью магнитных свойств от направления.

Добиться текстурованной структуры с определенной пространственной ориентацией кристаллов в металле позволяет повторной холодной прокатки стали, сопровождающаяся отжигом при особых условиях. Как результат получается анизотропная сталь, где ребра кубической решетки кристаллов установлены в направлении прокатки. Расположив анизотропную сталь в правильном направлении, можно добиться повышения магнитной проницаемости, одновременно понизив коэрцитивную силу.

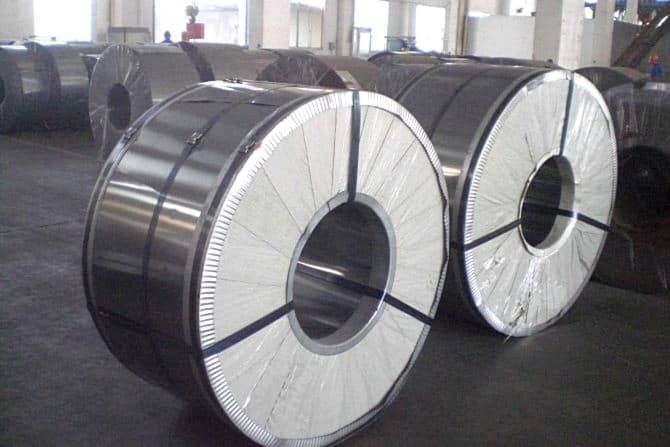

Производство электротехнической стали налажено в виде листового проката с шириной полосы 240 – 1000 мм. Металл выпускается рулонами или отдельными листами, длина которых варьируется от 720 до 2000 мм. Толщина электротехнического стального профиля начинается с 0.05 мм и может иметь следующие показатели: 0.1, 0.2, 0.35, 0.5 и 1,0 мм. Кроме того, классификация электротехнических сталей по разновидности продукции допускает следующие виды проката: сортовой и лента резанная.

гистерезис терморегулятора что это

Марки изотропной тонколистовой стали х/к: 2011, 2012, 2013, 2014, 2020, 2020, 2312, 2411, 2412, 2413, 2414, 2421.

Марки анизотропной тонколистовой стали х/к: 3311 (3411), 3411, 3412, 3413, 3414, 3415, 3404, 3405, 3406, 3407, 3408, 3409.

Петля – магнитный гистерезис

Магнитнотвердые материалы, из которых изготовляют постоянные магниты, характеризуются широкой петлей магнитного гистерезиса ( большой коэрцитивной силой Яс) и малой магнитной пр.  

Рабочий участок петлн гистерезиса.  

Мапштотвердые материалы, из которых изготовляют постоянные магниты, характеризуются широкой петлей магнитного гистерезиса ( большой коэрцитивной силой Нс) и малой магнитной проницаемостью. Для них важнейшей характеристикой является участок нисходящей ветви петли магнитного гистерезиса, заключенный между значениями Вг ( остаточная индукция) и Нс. Этот участок называется кривой размагничивания. Данные по маг-нитотвердым материалам, характеризующие их основные параметры, приведены в специальных справочниках, ГОСТах, технических условиях. Эти величины представляют собой нижнюю границу соответствующего параметра. Разрежем тороид поперек и разведем его половины друг от друга. Магнитный поток должен пройти не только по материалу образца, но и через воздушный промежуток.  

Величина этих потерь энергии тем больше, чем больше площадь, ограниченная петлей магнитного гистерезиса.  

В уравнении (5.87) и последующих выражениях учтено, что для рассматриваемого участка петли магнитного гистерезиса напряженность поля имеет отрицательный знак. Поэтому значения должны подставляться как положительные величины.  

Петля гистерезиса.| Основная кривая намагничивания.| Основная кривая намагничивания, полученная путем соединения верхушек семейства петель гистерезиса.  

В ] и до ее значения В2 – Кривая такого типа называется петлей магнитного гистерезиса.  

Магнитно-твердые материалы имеют большие значения остаточной магнитной индукции и коэрцитивной силы, широкую петлю магнитного гистерезиса.  

Перемагннчивание однодоменных частиц осуществляется за счет вращения векторд намагниченности, В этом случае петля магнитного гистерезиса частицы в координатах М – Н имеет прямоугольный вид и коэрцитивная сила по намагниченности совпадает по величине с полем анизотропии.  

В области высокочастотной дисперсии имеют место спад индукции ( рис. 2) и уменьшение площади петли магнитного гистерезиса с увеличением частоты. Наибольший спад составляющих комплексной магнитной проницаемости, индукции и уменьшение площади петли магнитного гистерезиса с увеличением частоты наблюдаются при том же содержании СоО ( 1 мол. Это свидетельствует о том, что изменение указанных параметров вызвано одним и тем же механизмом, видимо магнитным последействием, обусловленным диффузионными процессами.  

Кривая размагничивания.  

Постоянные магниты, обладающие свойством длительно сохранять остаточную намагниченность, изготовляются из магнитно-твердых материалов, характеризующихся широкой петлей магнитного гистерезиса и обладающих в намагниченном состоянии большим запасом магнитной энергии. Намагниченный до насыщения тороидальный образец при отсутствии тока в намагничивающей катушке имеет остаточную индукцию Вг.  

Целью работы являются ознакомление с доменной структурой и процессами технического намагничивания ферромагнетиков, а также измерение основных характеристик петли магнитного гистерезиса в помощью магнитооптического эффекта Фарадея.  

На рис. 1.24 показана последовательность изменения поля ролика подшипника, соответствующего его различным магнитным состояниям, определяемым по петле магнитного гистерезиса ролика. Однако при изучении картины поля следует учитывать, что распределение магнитных силовых линий вокруг ролика зависит от его намагниченности, предыдущего магнитного состояния, значения поля электромагнита и размагничивающего поля ролика.  

К вопросу об определении потерь энергии в ферромагнитном сердечнике.  

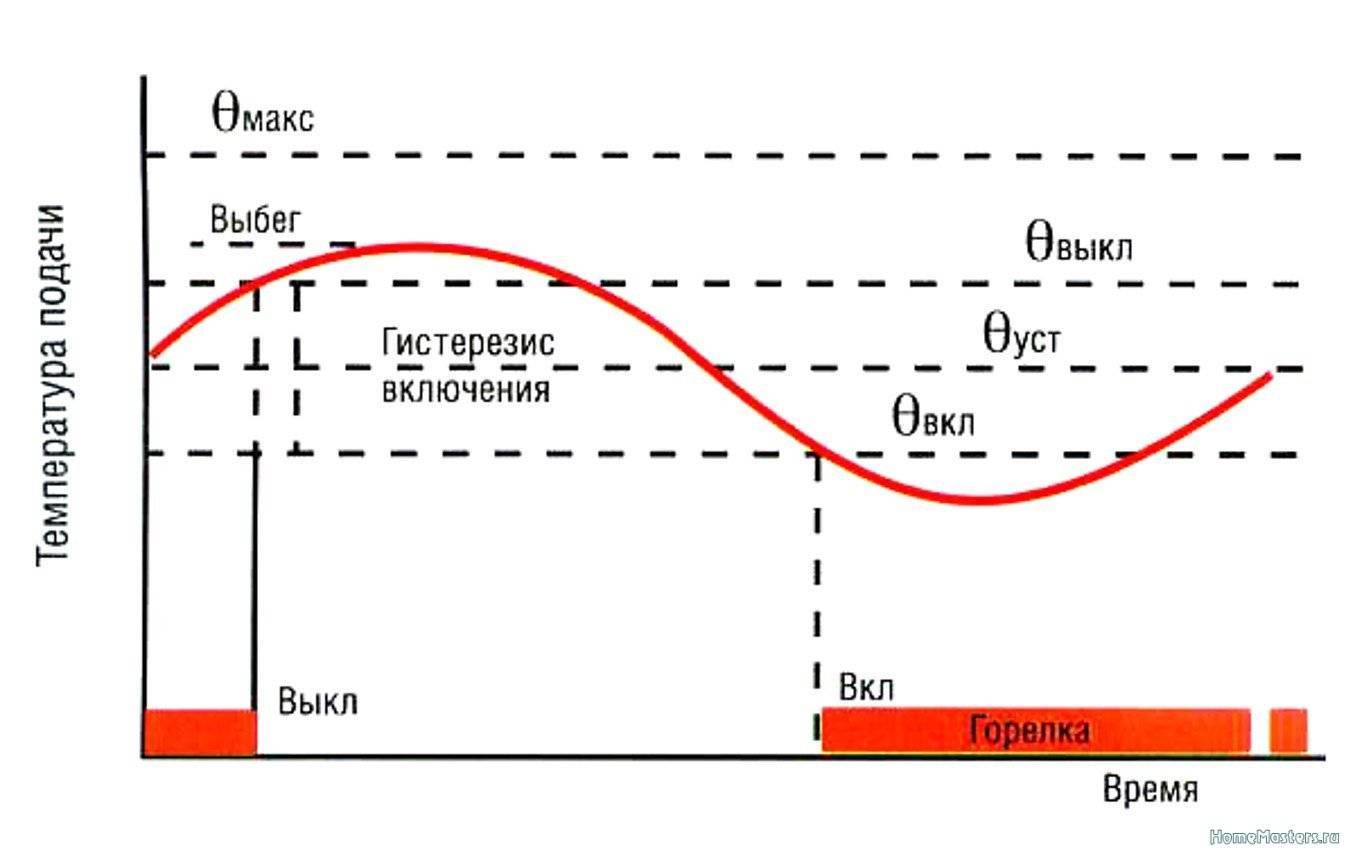

Гистерезис в отоплении

Гистерезис определение относится не только к ферромагнетикам, применяемым в электронике. Такой процесс может происходить и в термодинамике. Например, при организации отопления от газового или электрического котла. Регулирующим компонентом в системе является терморегулятор. Но только контролируемой величиной является температура воды в системе.

Популярные статьи  Выключатель нагрузки: виды и применение

При ее снижении до заданного уровня котел включается, начиная подогрев до заданной величины. После чего выключается и процесс повторяется в цикле. Если снять показания температуры при нагреве и остывании системы при каждом цикле включения и выключения отопления, то получиться график в виде петли гистерезиса, который и получил название гистерезис котла.

В таких системах гистерезис выражается в температуре. Например, если он составляет 4°С, а температура теплоносителя установлена 18°С, то котел выключится, когда она достигнет значения 22°С. Таким образом, можно настроить любой приемлемый температурный режим в помещениях. А терморегулятор является, по сути, датчиком температуры или термостатом, который включает или выключает отопления при достижении нижнего и верхнего порога, соответственно.

Рубрики Это интересно

  • Как зарядить аккумулятор шуруповерта правильно
  • Торцовочная пила с протяжкой по дереву: устройство, рейтинг
  • Фуговальный станок по дереву для домашней мастерской
  • Циркулярный станок по дереву: конструкция и разновидности
  • Распиловочный станок по дереву: строгальный станок для дома

Подскажете, пожалуйста, что такое гистерезис температуры? Где используют данное понятие, приведите пример .

Почему часы называют «котлы»: распространенные версии

Перед тем как обратиться непосредственно к вопросу о том, что такое гистерезис температуры, отметим, что hysteresis в переводе с греческого языка означает отстающий, запаздывающий. Это свойство некоторых систем, например, физических, биологических, экономических, инженерных и других, которое состоит в том, что реакция на внешние воздействия зависит не только от текущего состояния, но и определено предысторией состояний системы. Наиболее часто с гистерезисом имеют дело в физике. Его рассматривают в таких формах как:

  • магнитный гистерезис;
  • гистерезис сегнетоэлектриков;
  • упругий гистерезис.

В инженерных технологиях явление гистерезиса рассматривается как свойство физических систем. Таких как, например, термостаты котлов отопления, хронотермостаты, регулирующие температуру теплых полов и др. Температурный гистерезис заложен в логику термостата. Приведем пример. Считаем, что система имеет гистерезис. Гистерезис температуры равен 2 градусам. Тогда гистерезисом может называться величина при которой сигнал изменяется на противоположный или сам эффект перехода на противоположный сигнал, при котором влияние перехода осуществляется с некоторой задержкой. (Так, в момент, когда заданная температура достигнута и превышена, сигнал сменится на противоположный не сразу, а по достижении величины гистерезиса). Допустим, что заданная температура термостата С, при этом гистерезис температуры С. Если температура в помещении С термостат включается. Когда температура в помещении достигнет С термостат перейдет в выключенное состояние. Температура в помещении станет уменьшаться, когда она достигнет значения С термостат включится.

Гистерезис в электронике

В электронных устройствах гистерезис несёт в основном полезные функции. Допустим это используется в пороговых элементах, например, компараторах и триггерах Шмидта. Ниже вы видите график его состояний:

Это нужно в тех случаях, чтобы устройство сработало при достижении сигнала X, после чего сигнал может начать уменьшаться и устройство не отключилось до тех пор, пока сигнал не упадет до уровня Y. Такое решение используется для подавления дребезга контакта, помех и случайных всплесков, а также в различных регуляторах.

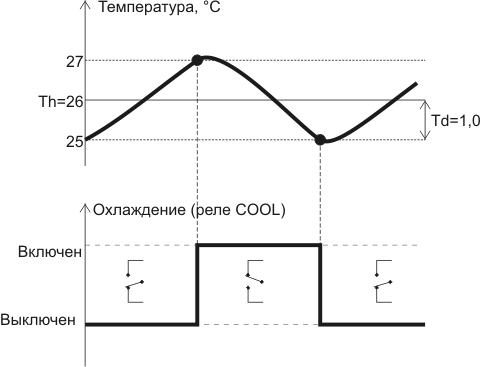

Например, термостат или регулятор температуры. Обычно его принцип действия заключается в том, чтобы отключить нагревательный (или охладительный) прибор в тот момент, когда температура в помещении или другом месте достигла заданного уровня.

Рассмотрим два варианта работы кратко и просто:

  1. Без гистерезиса. Включение и отключение при заданной температуре. При этом здесь есть нюансы. Если вы установили регулятор температуры на 22 градуса и обогреваете комнату до этого уровня, то как только в комнате будет 22 он выключится, а когда вновь опустится до 21 – включится. Это не всегда правильное решение, потому что ваш управляемый прибор будет слишком часто включаться и отключаться. К тому же в большинстве бытовых и многих производственных задачах нет нужды настолько четкой поддержки температуры.
  2. С гистерезисом. Чтобы сделать некий зазор в допустимом диапазоне регулируемых параметров применяют гистерезис. То есть, если вы установили температуру в 22 градуса, то, как только она будет достигнута, обогреватель отключится. Допустим, что гистерезис в регуляторе установлен на зазор в 3 градуса, то обогреватель вновь заработает только тогда, когда температура воздуха опустится до 19 градусов.

Иногда этот зазор регулируется на ваше усмотрение. В простых исполнениях используются биметаллические пластины.

Напоследок рекомендуем просмотреть полезное видео, в котором рассказывается, что такое гистерезис и как его можно использовать:

Мы рассмотрели явление и применение гистерезиса в электрике. Итог следующий: в электроприводе и трансформаторах он несет пагубный эффект, а в электронике и разнообразных регуляторах находит и полезное применение. Надеемся, предоставленная информация была для вас полезной и интересной!

Главным и единственным критерием определения работоспособности термостата является «петля» гистерезиса.

Идеальный термостат должен работать примерно так, как изображено на данном графике:

1. Точка открытия А должна точно соответствовать маркировке (температуре открытия).

2. Точка В соответствует максимальной амплитуде открытия и должна быть стабильна во временя эксплуатации.

3. Гистерезис (разница в открытии и закрытии при заданной температуре) должен быть минимальным, т.е петля должна выглядеть на графике «тощей», а не «толстой».

4. Со временем эксплуатации авто ß-угол не должен изменяться.

5. Отрезок А-С (начало открытия и момент полного закрытия) хорошего термостата минимален и не увеличивается со временем службы.

6. Значение точки С (полное закрытие) также должно быть нанесено на корпус термостата.

Ну, а теперь домашнее задание. Какой из новых термостатов разных производителей (V или W) с одинаковым клеймом в +92 °С Вы выберете для своей машины из представленных на графике? И можно ли выбирать термостат для своей машины только на основании выбитых цифирь или нужно обратиться за истиной все-таки к «гистерезису»?

Как говорит мой учитель, специалист по термодинамическим процессам профессор Твердислов В.А. из МГУ, все фундаментальные исследования в основных областях наук (физика, химия и т.п.) закончены, нужно только это помнить и не возвращаться в своих заблуждениях в ХIХ и ХХ века. А для этого достаточно купить кастрюльку и градусник.

Юрий Богданов

Что такое термореле с регулировкой температуры

Термореле с регулировкой температуры – это электромеханический прибор, предназначенный для контроля температуры в неагрессивной среде. Регулировка температуры посредством устройства происходит благодаря способности реле размыкать и замыкать контакты электрической цепи, в соответствии с изменениями температурного режима.

Это позволяет использовать отопительные приборы только по их фактической необходимости.

Так, например, термореле с внешними теплочувствительными датчиками можно использовать для регулирования работы отопительной системы в зависимости от погодных условий. Регулятор будет включать отопительные приборы при понижении температуры на улице ниже заданной.

Популярные статьи  как работает светодиод

Будет интересно   Условия получения группы по электробезопасноси

Кроме того, термореле можно использовать для:

  • Управления оборудованием для нагрева воды в системах автономного отопления и горячего водоснабжения;
  • Автономной работы “теплого пола”, водонагревательного котла;
  • Автоматизации систем кондиционирования в тепличном хозяйстве;
  • В автоматических системах отопления погреба и других складских и подсобных помещений.

Существует несколько видов термореле. В основном, устройства различаются по исполнению. При этом, их устройство остается практически неизменным. К основным конструктивным элементам термореле относят термочувствительный датчик и терморегулятор, подающий сигнал на включение или выключение приборов обогрева и кондиционирования. Информация о фактическом и заданном температурных режимах, обычно, выводится на цифровой дисплей устройства, а светодиодный индикатор сигнализирует о рабочем состоянии реле.

Динамический гистерезис

Рассмотрим явление запаздывания ответной реакции во времени на примере механической деформации. Предположим у нас есть металлический стержень, обладающий упругой деформацией. Приложим к одному концу стержня силу, направленную в сторону другого конца, который покоится на опоре. Например, поставим стержень под пресс.

По мере возрастания давления, тело будет сжиматься. В зависимости от механических характеристик металла, реакция стержня на приложенную силу (напряжение) будет проявляться по-разному: вначале сила упругости постепенно будет возрастать, потом она резко устремится к пороговому значению. Достигнув порогового значения, сила упругого напряжения уже не сможет противодействовать возрастающему нагружению.

Если увеличивать силу давления, то в стержне произойдут необратимые изменения – он, либо изменит свою форму, либо разрушится. Но мы не будем доводить наш эксперимент до такого состояния. Начнём уменьшать силу давления. Реакция напряжения при этом будет меняться зеркально: вначале резко понизится, потом постепенно будет стремиться к нулю, по мере разгрузки.

Отставание процесса развития деформации во времени, под действием приложенного механического напряжения вследствие упругого гистерезиса описывается динамической петлей (см. рис. 2). Явление обусловлено особенностями перемещений дислокаций микрочастиц вещества.

Различают упругий гистерезис двух видов:

  1. Динамический, при котором напряжения изменяются циклически, а максимальная амплитуда напряжений не достигает пределов упругости.
  2. Статический, характерный для вязкоупругих или неупругих деформаций. При таких деформациях полностью, либо частично исчезают напряжения при снятии нагрузки.

Причиной динамического гистерезиса являются также силы термоупругости и магнитоупругости.

Виды гистерезиса в физике

Что является источником магнитного поля

Для решения практических электротехнических задач следует изучить подробно магнитный гистерезис. Полное представление об аналогичных явлениях на основе физических принципов можно получить после рассмотрения сегнетоэлектрических и упругих процессов.

Магнитный гистерезис

В соответствии с базовым определением, это явление обозначает отставание намагниченности (М) материала от изменяющегося воздействия внешнего поля. Для эксперимента можно собрать схему, в которой ток пропускают через соленоид. Регулируют уровень напряженности (Н) с помощью параллельного переменного резистора. Сердечник – из ферромагнетика.

Схема экспериментальной установки

Важно! Представленные зависимости следует рассматривать в комплексе с графиком на первом рисунке. До начала эксперимента образец обладает нейтральными характеристиками

Намагниченность и напряженность равны нулю, магнитные моменты доменов расположены хаотически. После замыкания цепи и увеличения силы тока увеличивается напряженность. На рисунке показано, как одновременно с этим изменяется направленность моментов. Индукция в образце (B) равна сумме напряженности и намагниченности с корректирующим множителем (μ0):

До начала эксперимента образец обладает нейтральными характеристиками. Намагниченность и напряженность равны нулю, магнитные моменты доменов расположены хаотически. После замыкания цепи и увеличения силы тока увеличивается напряженность. На рисунке показано, как одновременно с этим изменяется направленность моментов. Индукция в образце (B) равна сумме напряженности и намагниченности с корректирующим множителем (μ0):

B = μ0*H + μ0*M.

На определенном уровне показатель μ0*M увеличивается до предельного значения. Последующее изменение напряженности внешнего поля не оказывает на него никакого влияния.

Сегнетоэлектрический гистерезис

Причина особой формы графика в этом примере – образование поляризации без приложения сил внешнего поля. Такой эффект наблюдается в определенном температурном диапазоне. Соответствующие материалы называют сегнетоэлектриками.

Сегнетоэлектрики

На первом рисунке показана петля гистерезиса, где отмечены места:

  • точкой «а» – состояние насыщения;
  • Pc – остаточная поляризованность;
  • -Ec– коэрцитивная сила.

На второй части (2) изображено хаотичное (а) и направленное (б) расположение доменов. Ориентацию вдоль линий электростатического поля применяют для создания конденсаторов с изменяемой емкостью.

К сведению. Как и в других веществах, при повышении температуры до уровня точки Кюри намагниченность пропадает.

Упругий гистерезис

Это явление объясняется особыми механическими свойствами отдельных материалов. Они сохраняют созданную достаточно сильным ударным воздействием форму. Типичный пример – изготовление изделий из металла с применением ковки.

Математические модели гистерезиса [ править | править код ]

Появление математических моделей гистерезисных явлений обуславливалось достаточно богатым набором прикладных задач (прежде всего в теории автоматического регулирования), в которых носители гистерезиса нельзя рассматривать изолированно, поскольку они являлись частью некоторой системы. В 1960-х годах в Воронежском университете начал работать семинар под руководством М. А. Красносельского, на котором создавалась строгая математическая теория гистерезиса .

Позднее, в 1983 году появилась монография М. А. Красносельского и А. В. Покровского , в которой различные гистерезисные явления получили формальное описание в рамках теории систем: гистерезисные преобразователи трактовались как операторы, зависящие от своего начального состояния как от параметра, определённые на достаточно богатом функциональном пространстве (например, в пространстве непрерывных функций), действующие в некотором функциональном пространстве. Параметрическое описание различных петель гистерезиса предложено в работе Р. В. Лапшина. Помимо классических петель замена в данной модели гармонических функций на трапецеидальные или треугольные импульсы позволяет получить кусочно-линейные петли гистерезиса, которые часто встречаются в задачах дискретной автоматики. Имеется реализация модели гистерезиса на языке программирования R (пакет Hysteresis ).

Большая советская энциклопедия. — М.: Советская энциклопедия . 1969—1978 .

Смотреть что такое «Гистерезис» в других словарях:

ГИСТЕРЕЗИС — (от греч. hysteresis отставание) запаздывание изменения физической величины, характеризующей состояние вещества (намагниченности М ферромагнетика, поляризации P сегнетоэлектрика и т. п.), от изменения другой физической величины, определяющей… … Большой Энциклопедический словарь

гистерезис — сдвиг, отставание Словарь русских синонимов. гистерезис сущ., кол во синонимов: 2 • отставание (10) • … Словарь синонимов

ГИСТЕРЕЗИС — ГИСТЕРЕЗИС, явление, характерное для упругих тел; заключается в том, что ДЕФОРМАЦИЯ тела при увеличении НАПРЯЖЕНИЯ меньше, чем при его уменьшении из за задержки эффекта деформации. Когда механическое напряжение удалено полностью, остается… … Научно-технический энциклопедический словарь

Гистерезис — (от греческого hysteresis отставание, запаздывание) 1) Г. в аэродинамике неоднозначность структуры поля течения и, следовательно, аэродинамических характеристик обтекаемого тела при одних и тех же значениях кинематических параметров, но при… … Энциклопедия техники

Популярные статьи  устройство плавного пуска

ГИСТЕРЕЗИС — (от греч. hysteresis отставание, запаздывание), явление, к рое состоит в том, что физ. величина, характеризующая состояние тела (напр., намагниченность), неоднозначно зависит от физ. величины, характеризующей внеш. условия (напр., магн. поля). Г … Физическая энциклопедия

ГИСТЕРЕЗИС — (hysteresis) Зависимость равновесного (equilibrium) состояния системы от того, как осуществляется приспособление (корректировка) в процессе динамики. Подобный подход подрывает традиционное различие между сравнительной статикой и динамикой.… … Экономический словарь

Гистерезис — в экономике предположение о том, что современный уровень экономической переменной зависит от ее прошлого уровня. Словарь бизнес терминов. Академик.ру. 2001 … Словарь бизнес-терминов

ГИСТЕРЕЗИС — (от греч. hysteros более поздний), название, даваемое ряду явлений, объединяемых тем общим свойством, что определенная величина является зависимой от предшествующего состояния исследуемой системы. Г. магнитный. Если поместить железный стержень… … Большая медицинская энциклопедия

гистерезис — Запаздывание изменения физ. величины, хар ризующей состояние вещ ва, по отношению к изменению внешних условий (др. физ. величины); изображается в виде петли гистерезиса. [http://metaltrade.ru/abc/a.htm] Тематики металлургия в целом EN hysteresis … Справочник технического переводчика

Гистерезис — – (от греч. hysteresis – запаздывание) – различная реакция физ. тела на некоторые внешние воздействия в зависимости от того, подвергалось ли это тело ранее тем же воздействиям или подвергается им впервые. Г. объясняется… … Энциклопедия терминов, определений и пояснений строительных материалов

Гистерезис — Рис. 1. Петля гистерезиса. Подобная зависимость величин характерна для всех видов гистерезиса Гистерезис (греч … Википедия

Погрешность

В электронике гистерезис может и навредить работе некоторых приборов. Такой эффект называется погрешность (ошибка) гистерезиса. Часто такой эффект можно наблюдать у датчика движения. Например, при движении объекта из точки А к точке Б датчик срабатывает в течение 1 секунды. А при движении в обратном направлении с сохранением траектории, датчик включается с замедлением 2 секунды. Причина этого явления кроется в разности выходных сигналов для входных сигналов, которые отличаются величиной при убывании и возрастании. При перемещении из точки А к точке Б величина входящего сигнала имеет разницу 30 МБ от величины того же сигнала при перемещении в обратном направлении. При учете чувствительности датчика 15 МБ/мм, гистерезис составит 3 мм. Разница величины сигнала зависит от изменения температуры воздуха, внешних помех, эффекта трения или дребезга контактов.

Основные понятия

Магнитное поле

– это одна из составляющих электромагнитного поля, характеризующаяся своим силовым действием на движущиеся заряженные частицы.

Вектор магнитной индукции B

– это основная силовая величина магнитного поля.

Намагниченность M

– это величина, которая характеризует магнитное состояние вещества.

Напряженность магнитного поля

– это характеристика магнитного поля, которая равна разности магнитной индукции и намагниченности.

Ферромагнитный материал

– это материал, намагниченность которого зависит от напряженности внешнего магнитного поля.

Допустим, мы имеем катушку, внутри которой имеется сердечник из ферромагнитного материала. Обычно такой сердечник состоит из железа, никеля, кобальта и различных соединений на их основе. Если подключить её к источнику переменного тока , то вокруг катушки образуется магнитное поле, которое будет изменяться по закону

График зависимости B (H)

Участок 0-1 называется кривой первоначального намагничивания. Благодаря ей мы можем увидеть, как меняется магнитная индукция в размагниченной катушке.

После насыщения (то есть точки 1) с уменьшением напряженности магнитного поля до нуля (участок 1-2), мы видим, что сердечник остался намагниченным на величину остаточной намагниченности Br. Это и называется явлением магнитного гистерезиса.

С точки зрения физики остаточная намагниченность объясняется тем, что в ферромагнетиках существуют сильные магнитные связи между молекулами, благодаря которым создаются беспорядочно направленные магнитные моменты. Под воздействием внешнего поля, они принимают направления поля, а после его снятия, часть магнитных моментов остаются направленными. Поэтому вещество остается намагниченным.

После изменения направления тока в катушке размагничивание продолжается (участок 2-3) до пересечения оси абсцисс. Участок 3-0 называется коэрцитивной силой Hc. Это величина, которая необходима для уничтожения поля в сердечнике. Далее аналогично происходит намагничивание сердечника до насыщения (участок 3-4) и обратно размагничивание на участке 4-5 и 5-6, с последующим намагничиванием до точки 1. Весь этот график называется петлей магнитного гистерезиса.

Если многократно намагнитить сердечник с напряженностью и индукцией магнитного поля, меньшими чем при насыщении, то можно получить семейство кривых, из которых в дальнейшем можно построить основную кривую намагничивания (0-1-2). Эта кривая зачастую требуется при электротехнических расчетах магнитных систем.

В зависимости от ширины петли гистерезиса, ферромагнитные материалы делят на магнитотвердые и магнитомягкие. Магнитотвердые вещества обладают большими значениями остаточной намагниченности и коэрцитивной силы. Магнитомягкие вещества, такие как электротехническая сталь применяют в трансформаторах, электрических машинах,электромагнитах , благодаря небольшой коэрцитивной силе и большому значению магнитной проницаемости.

Биологические и физические системы способны мгновенно откликаться на приложенное к ним воздействие. Если рассмотреть это явление на временной оси координат, то становится заметно, что отклик зависит от предыстории системы и ее текущего состояния. График, который наглядно демонстрирует это свойство систем, получил название петли гистерезиса, которая отличается остроугольной формой.

Оригинальная форма петли обусловлена эффектом насыщения и неравномерностью траектории между соседними расстояниями. Эффект гистерезиса имеет кардинальные отличия от инерционности, с которой его часто путают, забывая о том, что монотонное сопротивление существенно отличается от мгновенного сопротивления на воздействие.

Петля гистерезиса является циклом, в ходе которого часть свойств системы используются независимо от воздействий, а часть – отправляется на повторную проверку.

Разновидности

Современные нагревательные приборы могут оснащаться регулируемым или фиксированным регулятором температуры. От данной характеристики зависит цикличность переключения элемента.

  1. Фиксированные. Эти регуляторы уже имеют заданные настройки смыкания/разъединения, с фиксируемым гистерезисом. Преимуществом такого элемента является отсутствие необходимости самостоятельно устанавливать момент срабатывания.
  2. Регулируемые. Самые распространенные. Относятся к электромеханическому типу. Регулировка производится за счет увеличения или снижения механического давления на биметаллическую пластину. Регулировка производится вращением винта. Чем больше давление на пластину, тем чаще порог срабатывания при нагреве. Такие устройства дешевле фиксированных, имеют большую зависимость от состояния контакта цепи питания.

гистерезис терморегулятора что это

Приобретая нагревательный прибор важно знать о цикличности его работы. Это поможет настраивать и поддерживать необходимый режим
