Диод Шоттки: принцип работы

5.2. Детекторные диоды СВЧ

Детекторный полупроводниковый диод – это полупроводниковый диод, предназначенный для детектирования сигнала.

При детектировании используется выпрямляющее свойство диода для выделения из модулированных по амплитуде ВЧ- или СВЧ-колебаний сигнала более низкой частоты, который потом поступает на вход усилителя (рисунок).

Одним из основных параметров детекторных СВЧ-диодов является чувствительность по току b 1 – отношение приращения выпрямленного тока при заданной нагрузке в выходной цепи диода к мощности СВЧ-сигнала, подводимой ко входу диодной камеры с детекторным диодом в рабочем режиме и вызвавшей это приращение. Чувствительность по току детекторного диода зависит от постоянного прямого тока смещения. Наибольшие значения чувствительности по току обычно получаются при прямом токе смещения в несколько десятков микроампер, но при выборе тока смещения необходимо учитывать его влияние и на другие параметры.

Обобщенным параметром детекторного диода, учитывающим различные свойства диода и следующего за ним усилителя (видеоусилителя), является коэффициент качества детекторного диода, который характеризует чувствительность приемного устройства с детекторным диодом и определяется по формуле: где rдиф – дифференциальное сопротивление диода при определенном положительном смещении; nш – шумовое отношение СВЧ-диода; rш – эквивалентное шумовое сопротивление видеоусилителя, которое обычно принимают при расчетах равным 1 кОм.

Лучшие детекторные СВЧ-диоды имеют коэффициент качества более 100 Вт –1/2. К таким диодам можно отнести, например, диоды Шоттки с планарно-эпитаксиальной структурой на основе арсенида галлия АА204А…АА204В, предназначенные для детектирования в сантиметровом диапазоне длин волн.

Диагностика возможных неисправностей

Существует всего три вида возможных неисправностей. Это пробой, обрыв и утечка. Если первые два вида можно диагностировать самостоятельно в домашних условиях с помощью обычного мультиметра, то третья неисправность в домашних условиях практически не поддается диагностике.

Диод Шоттки: принцип работыДля надежного определения выхода из строя диода его необходимо выпаять из схемы, иначе шунтирование через другие элементы схемы будет искажать полученные показания. При пробое элемент ведет себя как обычный проводник. При замере его сопротивления в обоих направлениях измерительный прибор будет составлять «0». При обрыве деталь вообще не пропускает электрический ток в любом направлении. Его сопротивление равно бесконечности в каждом направлении.

Мультиметром определить утечку невозможно, так как она возникает при работе элемента, а замеры необходимо производить при его отключении от схемы.

Универсальные и импульсные диоды: Диоды с барьером Шоттки

Диоды с барьером Шоттки (их также называют диоды Шоттки, а в специальной литературе и технической документации встречается аббревиатура ДБШ) — это полупроводниковые приборы, построенные на основе структуры металл-полупроводник. Такой электрический переход обладает рядом особенных свойств (отличных от свойств полупроводникового p-n-перехода). К ним относятся:

  • пониженное падение напряжения при прямом включении,
  • высокий ток утечки,
  • очень маленький заряд обратного восстановления.

Последнее объясняется тем, что по сравнению с обычным \(p\)-\(n\)-переходом у таких диодов отсутствует диффузия, связанная с инжекцией неосновных носителей, т.е. они работают только на основных носителях, а их быстродействие определяется только барьерной емкостью.

Импульсные (высокочастотные) свойства диодов Шоттки определяются их граничной рабочей частотой: \(f_р = \cfrac{1}{2 \pi r_с C_б}\), где \(r_с\) — сопротивление перехода, \(C_б\) — барьерная емкость. В диодах Шоттки предельная частота значительно выше, чем у диодов на \(p\)-\(n\)-переходах. Это достигается как за счет технологии изготовления диодов, так и выбором оптимальной конструкции.

Диоды Шоттки изготавливаются обычно на основе кремния (Si) или арсенида галлия (GaAs), реже — на основе германия (Ge), а для приборов субмиллиметрового диапазона длинн волн находят применение такие материалы как фосфид индия (InP) и арсенид галлия-индия (InGaAs). Выбор металла для контакта с полупроводником определяет многие параметры диода. В первую очередь важна величина контактной разности потенциалов, образующейся на границе металл-полупроводник. При использовании диода Шоттки в качестве детектора она определяет его чувствительность, а при использовании в смесителях — необходимую мощность гетеродина. Поэтому чаще всего используются металлы Ag, Au, Pt, Pd, W, которые наносятся на полупроводник и дают величину потенциального барьера 0,2…0,9 эВ.

Диоды Шоттки используются для выпрямления малых напряжений высокой частоты, в высокочастотных смесителях, в ключах и коммутаторах, умножителях частоты и других быстродействующих импульсных цепях. Например, включение диода Шоттки между базой и коллектором биполярного транзистора, работающего в ключевом режиме, позволяет предотвратить накопление избыточных носителей заряда в базовой области транзистора, тем самым сократив время срабатывания ключа.

Часто переходы Шоттки вводят непосредственно в полупроводниковые структуры разных электронных приборов (биполярных и полевых транзисторов, тиристоров и т.д.) для улучшения их импульсных характеристик. Упомянутое выше, включение диода Шоттки между базой и коллектором биполярного транзистора можно реализовать на интегральном уровне, раширив контакт базы на коллекторную область — так называемый транзистор Шоттки, который широко используется в цифровых микросхемах и является основой логики ТТЛШ. Аналогичным образом в полевых транзисторах с управляющим переходом замена обычного p-n-перехода на переход Шоттки позволяет существенно улучшить импульсные и частотные характеристики (см. Полевые транзисторы Шоттки).

Прямая ветвь ВАХ у диодов Шоттки подчиняется экспоненциальному закону в широком диапазоне токов, что позволяет их использовать как прецизионные логарифмирующие элементы (см. Схемы логарифмирования сигналов).

Важной особенностью диодов Шоттки является меньшее прямое падение напряжения (примерно на 0,2 В) по сравнению с обычными диодами, что делает их очень удобными (более эффективными) для использования не только в импульсной, но и в силовой электронике. В связи с этим широкое распространение получили также выпрямительные диоды с барьером Шоттки

В различной литературе часто можно встретить специальное обозначение для диодов Шоттки (рис. 2.4‑1), которое обычно применяется только тогда, когда необходимо сделать особенный акцент на том, что используемые в схеме диоды — это диоды Шоттки.

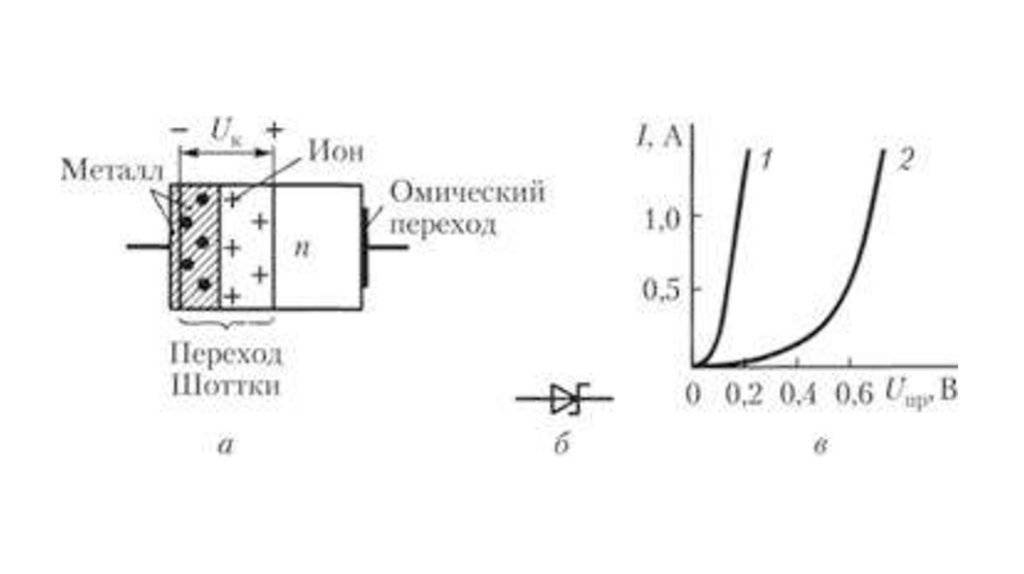

Рис. 2.4-1. Обозначение диода Шоттки

Следующая >

Миниатюризация

С развитием микроэлектроники стали широко применяться специальные микросхемы, однокристальные микропроцессоры. Все это не исключает использования навесных элементов. Однако если для этой цели использовать радиоэлементы обычных размеров, то это сведет на нет всю идею миниатюризации в целом. Поэтому были разработаны бескорпусные элементы – smd компоненты, которые в 10 и более раз меньше обычных деталей. ВАХ таких компонентов ничем не отличается от ВАХ обычных приборов, а их уменьшенные размеры позволяют использовать такие запчасти в различных микросборках.

Диод Шоттки: принцип работыКомпоненты smd имеют несколько типоразмеров. Для ручной пайки подходят smd размера 1206. Они имеют размер 3,2 на 1,6 мм, что позволяет их впаивать самостоятельно. Другие элементы smd более миниатюрные, собираются на заводе специальным оборудованием, и самому, в домашних условиях, их паять невозможно.

Принцип работы smd компонента также не отличается от его большого аналога, и если, к примеру, рассматривать ВАХ диода, то она в одинаковой степени будет подходить для полупроводников любого размера. По току изготавливаются от 1 до 10 ампер. Маркировка на корпусе часто состоит из цифрового кода, расшифровка которого приводится в специальных таблицах. Протестировать на пригодность их можно тестером, как и большие аналоги.

Конструкция

Диод Шоттки: принцип работы

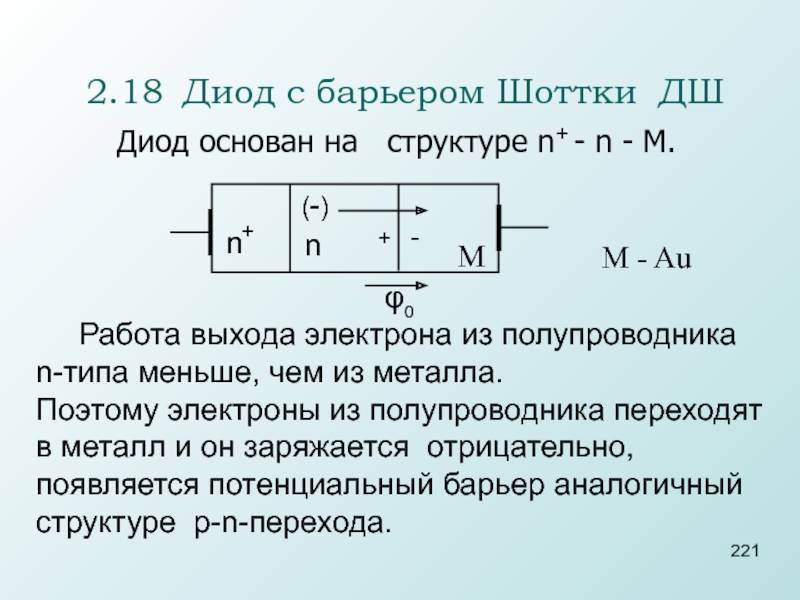

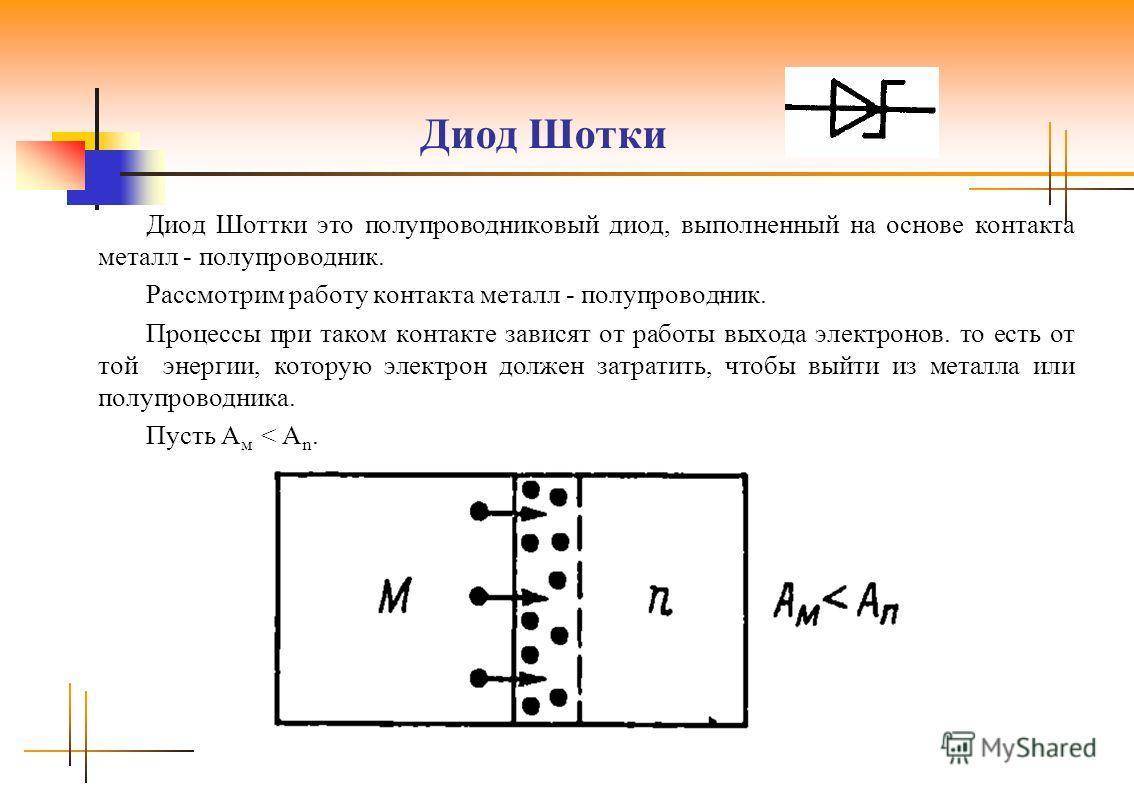

Отличается диод Шоттки от обыкновенных диодов своей конструкцией, в которой используется металл-полупроводник, а не p-n переход. Понятно, что свойства здесь разные, а значит, и характеристики тоже должны отличаться. Действительно, металл-полупроводник обладает такими параметрами:

  • Имеет большое значение тока утечки,
  • Невысокое падение напряжения на переходе при прямом включении,
  • Восстанавливает заряд очень быстро, так как имеет низкое его значение.
Популярные статьи  таймер времени на включение и выключение 220в

Диод Шоттки изготавливается из таких материалов, как арсенид галлия, кремний, намного реже, но также может использоваться – германий. Выбор материала зависит от свойств, которые нужно получить, однако в любом случае максимальное обратное напряжение, на которое могут изготавливаться данные полупроводники, не выше 1200 вольт – это самые высоковольтные выпрямители. На практике же намного чаще их используют при более низком напряжении – 3, 5, 10 вольт.

На принципиальной схеме диод Шоттки обозначается таким образом:

Но иногда можно увидеть и такое обозначение:

Это означает сдвоенный элемент: два диода в одном корпусе с общим анодом или катодом, поэтому элемент имеет три вывода. В блоках питания используют такие конструкции с общим катодом, их удобно использовать в схемах выпрямителей. Часто на схемах рисуется маркировка обычного диода, но в описании указывается, что это Шоттки, поэтому нужно быть внимательными.

Диодные сборки с барьером Шоттки выпускаются трех типов:

1 тип – с общим катодом,

2 тип – с общим анодом,

3 тип – по схеме удвоения.

Такое соединение помогает увеличить надежность элемента: ведь находясь в одном корпусе, они имеют одинаковый температурный режим, что важно, если нужны мощные выпрямители, например, на 10 ампер. Но есть и минусы

Все дело в том, что малое падение напряжения (0,2–0,4 в) у таких диодов проявляется на небольших напряжениях, как правило – 50–60 вольт. При более высоком значении они ведут себя как обычные диоды. Зато по току эта схема показывает очень хорошие результаты, ведь часто бывает необходимо – особенно в силовых цепях, модулях питания – чтобы рабочий ток полупроводников был не ниже 10а

Но есть и минусы. Все дело в том, что малое падение напряжения (0,2–0,4 в) у таких диодов проявляется на небольших напряжениях, как правило – 50–60 вольт. При более высоком значении они ведут себя как обычные диоды. Зато по току эта схема показывает очень хорошие результаты, ведь часто бывает необходимо – особенно в силовых цепях, модулях питания – чтобы рабочий ток полупроводников был не ниже 10а.

Еще один главный недостаток: для этих приборов нельзя превышать обратный ток даже на мгновение. Они тут же выходят из строя, в то время как кремниевые диоды, если не была превышена их температура, восстанавливают свои свойства.

Но положительного все-таки больше. Кроме низкого падения напряжения, диод Шоттки имеет низкое значение емкости перехода. Как известно: ниже емкость – выше частота. Такой диод нашел применение в импульсных блоках питания, выпрямителях и других схемах, с частотами в несколько сотен килогерц.

Вольтамперная характеристика светодиода (ВАХ)

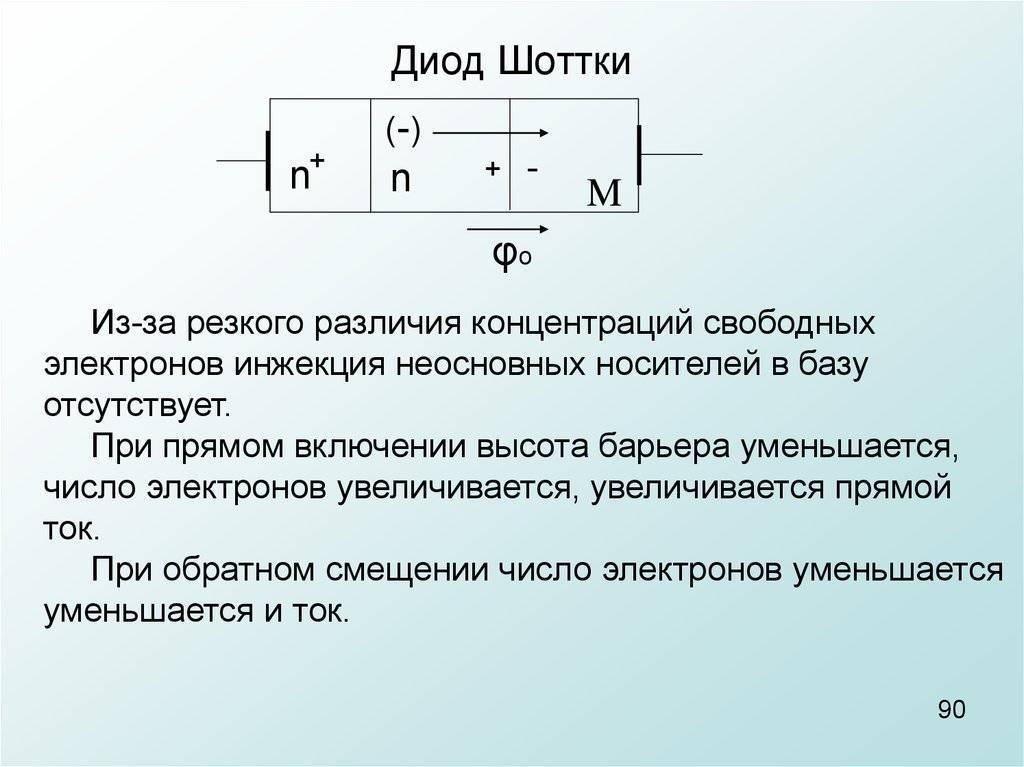

ВАХ такого диода имеет несимметричный вид. Когда приложено прямое напряжение, видно, что ток растет по экспоненте, а при обратном – ток от напряжения не зависит.

Все это объясняется, если знать, что принцип работы этого полупроводника основан на движении основных носителей – электронов. По этой же самой причине эти приборы и являются такими быстродействующими: у них отсутствуют рекомбинационные процессы, свойственные приборам с p-n переходами. Для всех приборов, имеющих барьерную структуру, свойственна несимметричность ВАХ, ведь именно количеством носителей электрического заряда обусловлена зависимость тока от напряжения.

Корпус

Что касается корпуса, то здесь обозначение полупроводниковых диодов, точно так же, как и других, является уникальным. Указывается четыре цифры, которые обозначают типоразмер. В целом они никак не соответствуют габаритам. Если хочется об этом узнать более подробно, то необходимо обратиться к ГОСТам. Люди, которые не имеют возможности работать с нормативными актами в следствии каких-либо нюансов, могут использовать обычные справочные таблицы.

Следует заметить, что корпуса SMD-устройств от производителя к производителю могут между собой отличаться по мелочам. Дело в том, что любой производитель создает базу под свою технику, соответственно, некоторые детали приходится менять.

Диод Шоттки: принцип работы

Соответственно, также габариты корпусов вышеописанных приборов SMD нужны разные, они также должны выполнять другие требования для корректной работы, такие как условие отвода тепла и так далее. Поэтому перед покупкой следует не только руководствоваться цифрами справочника, но и сделать замеры. Особенно если речь идет о ремонте какой-либо техники. Иначе такие диоды могут попросту не установиться в те места, где они необходимы.

Выпрямительные диоды

Конструктивно выпрямительные диоды делятся на плоскостные и точечные, а по технологии изготовления на сплавные, диффузионные и эпитаксиальные. Плоскостные диоды благодаря большой площади p-n-перехода используют для выпрямления больших токов. Точечные диоды имеют малую площадь перехода и, соответственно, предназначены для выпрямления малых токов. Для увеличения напряжения лавинного пробоя используют выпрямительные столбы, состоящие из ряда последовательно включенных диодов.

Выпрямительные диоды большой мощности называют силовыми. Материалом для таких диодов обычно служит кремний или арсенид галлия. Кремниевые сплавные диоды используют для выпрямления переменного тока с частотой до 5 кГц. Кремниевые диффузионные диоды могут работать на повышенной частоте, до 100 кГц. Кремниевые эпитаксиальные диоды с металлической подложкой (с барьером Шотки) могут использоваться на частотах до 500 кГц. Арсенидгалиевые диоды способны работать в диапазоне частот до нескольких МГц.

Силовые диоды обычно характеризуются набором статических и динамических параметров. К статическим параметрам диода относятся:

  • падение напряжения Uпр на диоде при некотором значении прямого тока;
  • обратный ток Iобр при некотором значении обратного напряжения;
  • среднее значение прямого тока Iпр.ср.;
  • импульсное обратное напряжение Uобр.и.;

К динамическим параметрам диода относятся его временные и частотные характеристики. К таким параметрам относятся:

  • время восстановления tвос обратного напряжения;
  • время нарастания прямого тока Iнар.;
  • предельная частота без снижения режимов диода fmax.

Статические параметры можно установить по вольт-амперной характеристике диода.

Время обратного восстановления диода tвос является основным параметром выпрямительных диодов, характеризующим их инерционные свойства. Оно определяется при переключении диода с заданного прямого тока Iпр на заданное обратное напряжение Uобр. Во время переключения напряжение на диоде приобретает обратное значение. Из-за инерционности диффузионного процесса ток в диоде прекращается не мгновенно, а в течении времени tнар. По существу, происходит рассасывание зарядов на границе p-n-перехода (т. е. разряд эквивалентной емкости). Из этого следует, что мощность потерь в диоде резко повышается при его включении, особенно, при выключении. Следовательно, потери в диоде растут с повышением частоты выпрямляемого напряжения.

При изменении температуры диода изменяются его параметры. Наиболее сильно от температуры зависят прямое напряжение на диоде и его обратный ток. Приблизительно можно считать, что ТКН (температурный коэффициент напряжения) Uпр = -2 мВ/К, а обратный ток диодаимеет положительный коэффициент. Так при увеличении температуры на каждые 10 °С обратный ток германиевых диодов увеличивается в 2 раза, а кремниевых – 2,5 раз.

Обратный ток утечки

Но раз уж диоды Шоттки такие крутые, то почему бы их не использовать везде? Почему мы до сих пор используем простые диоды?

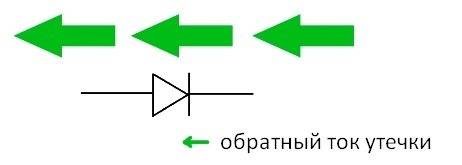

Если мы подключим диод в обратном направлении, то он будет блокировать прохождение электрического тока. Это верно, но не совсем. Очень маленький ток все равно будет проходить через диод

В некоторых случаях это не принимают во внимание. Этот маленький ток называется обратным током утечки

Популярные статьи  Самозажимные клеммники

На английский манер это звучит как reverse leakage current.

Диод Шоттки: принцип работы

Он очень мал, но имеет место быть.

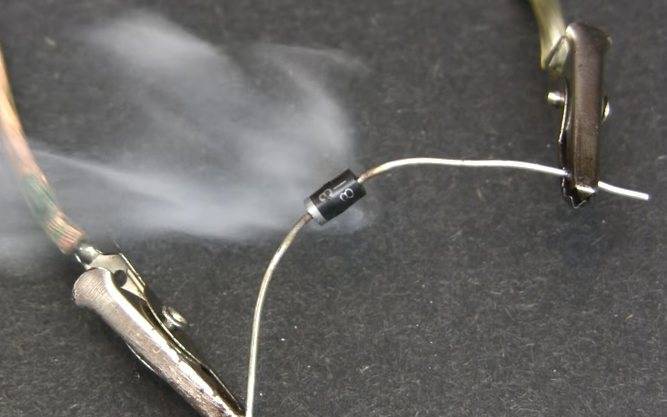

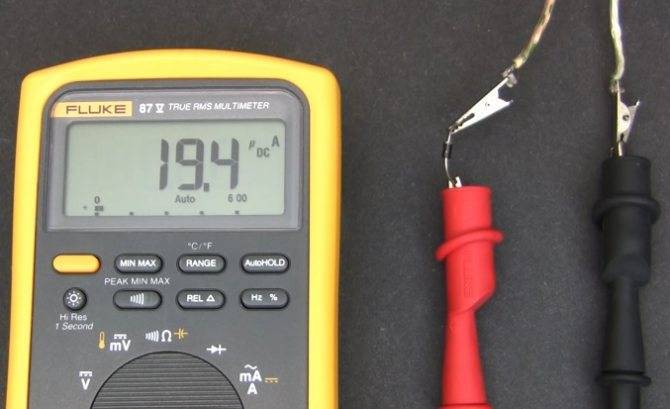

Проведем простой опыт. Возьмем лабораторный блок питания, выставим на нем 19 В и подадим это напряжение на диод в обратном направлении

Замеряем ток утечки

Диод Шоттки: принцип работы
обратный ток утечки диода

Как вы видите, его значение составляет 0,1 мкА.

Давайте теперь повторим этот же самый опыт с диодом Шоттки

Диод Шоттки: принцип работы
обратный ток утечки диода Шоттки

Ого, уже почти 20 мкА! Ну да, в некоторых случаях это сущие копейки и ими можно пренебречь. Но есть схемы, где все-таки недопустим такой незначительный ток. Например, в схемах пикового детектора

схема пик детектора

В этом случае эти 20 мкА будут весьма значительны.

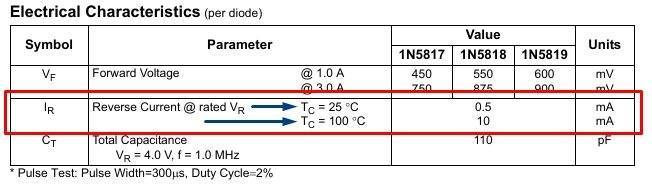

Но есть также еще один камень преткновения. С увеличением температуры обратный ток утечки возрастает в разы!

Диод Шоттки: принцип работы
зависимость обратного тока утечки от температуры корпуса диода Шоттки

Поэтому, вы не можете использовать Шоттки везде в схемах.

Но и это еще не все. Обратное напряжение для диодов Шоттки в разы меньше, чем для простых выпрямительных диодов. Это можно также увидеть из даташита. Если для диода 1N4007 обратное напряжение составляет 1000 В

То для диода Шоттки 1N5817 это обратное напряжение уже будет составлять всего-то 20 В

Поэтому, если это напряжение превысит значение, которое описано в даташите, мы в итоге получим:

Диод Шоттки: принцип работы

Обозначение, применение и параметры диодов Шоттки

К многочисленному семейству полупроводниковых диодов названных по фамилиям учёных, которые открыли необычный эффект, можно добавить ещё один. Это диод Шоттки. Немецкий физик Вальтер Шоттка открыл и изучил так называемый барьерный эффект возникающий при определённой технологии создания перехода металл-полупроводник.

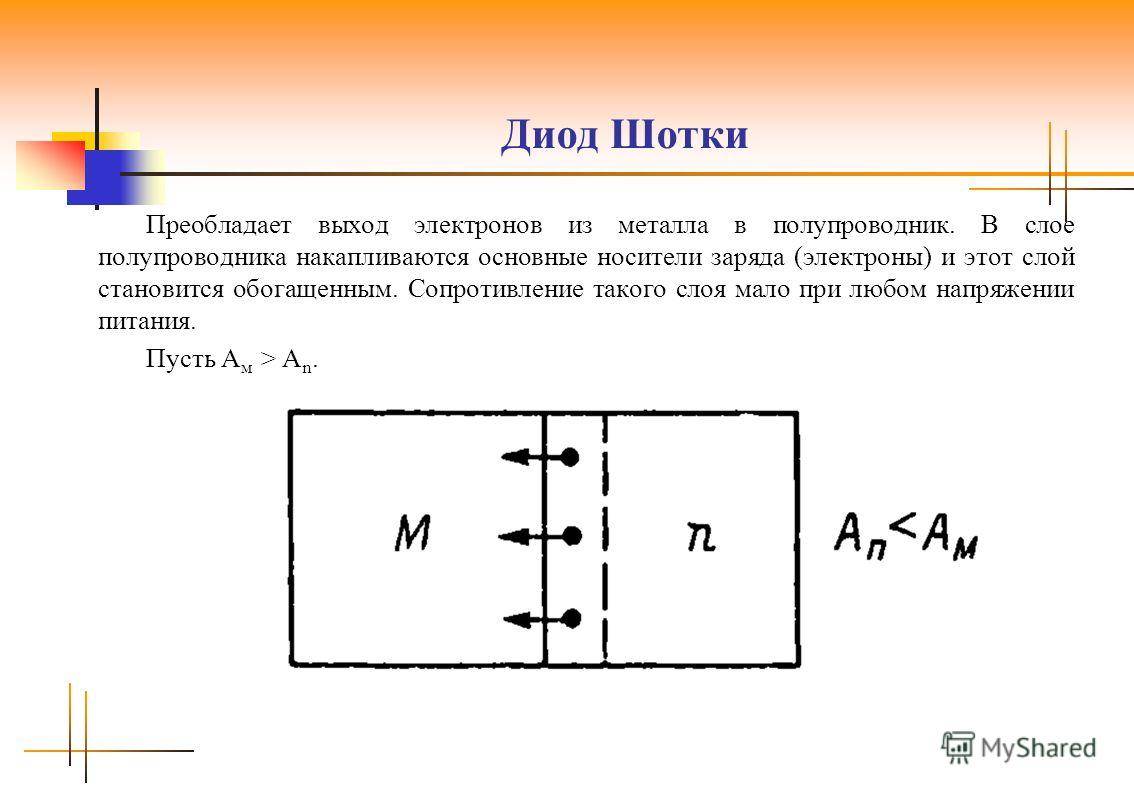

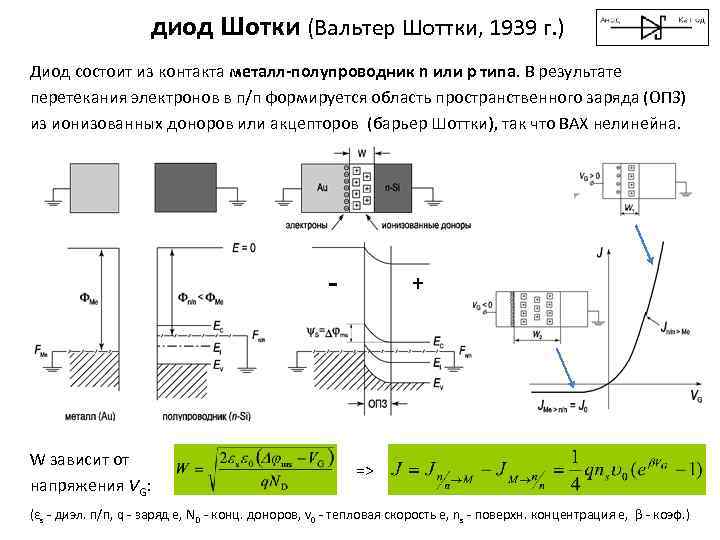

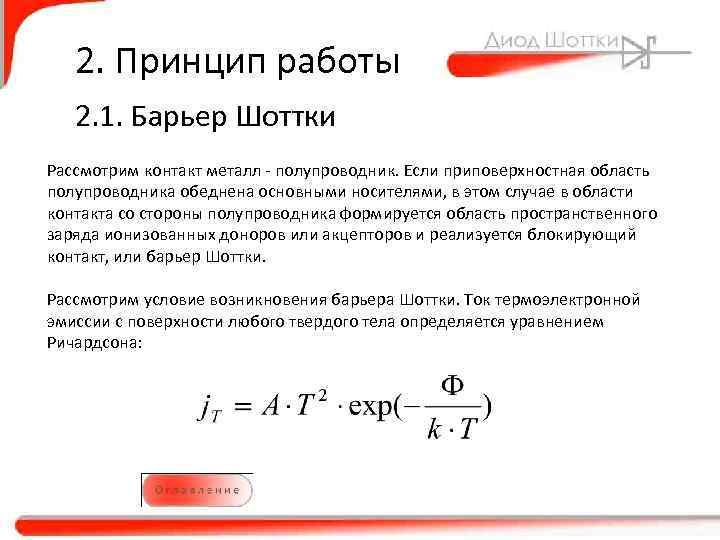

Основной «фишкой» диода Шоттки является то, что в отличие от обычных диодов на основе p-n перехода, здесь используется переход металл-полупроводник, который ещё называют барьером Шоттки. Этот барьер, так же, как и полупроводниковый p-n переход, обладает свойством односторонней электропроводимости и рядом отличительных свойств.

В качестве материала для изготовления диодов с барьером Шоттки преимущественно используется кремний (Si) и арсенид галлия (GaAs), а также такие металлы как золото, серебро, платина, палладий и вольфрам.

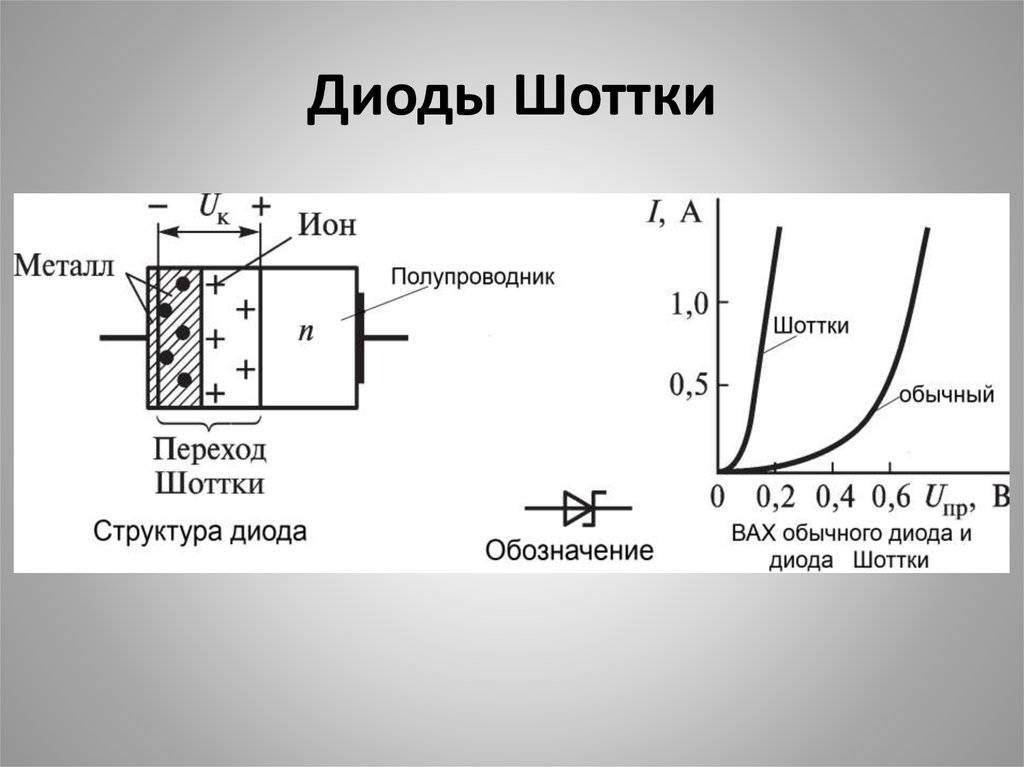

На принципиальных схемах диод Шоттки изображается вот так.

Как видим, его изображение несколько отличается от обозначения обычного полупроводникового диода.

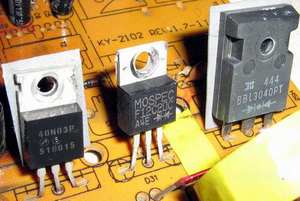

Кроме такого обозначения на схемах можно встретить и изображение сдвоенного диода Шоттки (сборки).

Сдвоенный диод – это два диода смонтированных в одном общем корпусе. Выводы катодов или анодов у них объединены. Поэтому такая сборка, как правило, имеет три вывода. В импульсных блоках питания обычно применяются сборки с общим катодом.

Так как два диода размещены в одном корпусе и выполнены в едином технологическом процессе, то их параметры очень близки. Поскольку они размещены в едином корпусе, то и температурный режим их одинаков. Это увеличивает надёжность и срок службы элемента.

У диодов Шоттки есть два положительных качества: весьма малое прямое падение напряжения (0,2-0,4 вольта) на переходе и очень высокое быстродействие.

К сожалению, такое малое падение напряжения проявляется при приложенном напряжении не более 50-60 вольт. При дальнейшем его повышении диод Шоттки ведёт себя как обычный кремниевый выпрямительный диод. Максимальное обратное напряжение для Шоттки обычно не превышает 250 вольт, хотя в продаже можно встретить образцы, рассчитанные и на 1,2 киловольта (VS-10ETS12-M3).

Так, сдвоенный диод Шоттки (Schottky rectifier) 60CPQ150 рассчитан на максимальное обратное напряжение 150V, а каждый из диодов сборки способен пропустить в прямом включении 30 ампер!

Также можно встретить образцы, выпрямленный за полупериод ток которых может достигать 400А максимум! Примером может служит модель VS-400CNQ045.

Очень часто в принципиальных схемах сложное графическое изображение катода попросту опускают и изображают диод Шоттки как обычный диод. А тип применяемого элемента указывают в спецификации.

К недостаткам диодов с барьером Шоттки можно отнести то, что даже при кратковременном превышении обратного напряжения они мгновенно выходят из строя и главное необратимо. В то время как кремниевые силовые вентили после прекращения действия превышенного напряжения прекрасно самовосстанавливаются и продолжают работать. Кроме того обратный ток диодов очень сильно зависит от температуры перехода. На большом обратном токе возникает тепловой пробой.

К положительным качествам диодов Шоттки кроме высокого быстродействия, а, следовательно, малого времени восстановления можно отнести малую ёмкость перехода (барьера), что позволяет повысить рабочую частоту. Это позволяет использовать их в импульсных выпрямителях на частотах в сотни килогерц. Очень много диодов Шоттки находят своё применение в интегральной микроэлектронике. Выполненные по нано технологии диоды Шоттки входят в состав интегральных схем, где они шунтируют переходы транзисторов для повышения быстродействия.

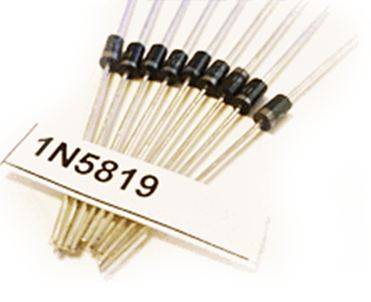

В радиолюбительской практике прижились диоды Шоттки серии 1N581x (1N5817, 1N5818, 1N5819). Все они рассчитаны на максимальный прямой ток (IF(AV)) – 1 ампер и обратное напряжение (VRRM) от 20 до 40 вольт. Падение напряжения (VF) на переходе составляет от 0,45 до 0,55 вольт. Как уже говорилось, прямое падение напряжения (Forward voltage drop) у диодов с барьером Шоттки очень мало.

Как проверить

Вообще, он проверяется как обычный диод. Проверка основана на том, что они в одном направлении пропускают ток и имеют малое сопротивление, во втором ток не пропускают и сопротивление имеют высокое — почти обрыв.

Чтобы проверить диод Шоттки мультиметром, переводим его в режим прозвонки. Прикладываем щупы к выводам проверяемой детали. В одном положении должно «звониться», поменяв щупы, должна получить обрыв. Если «звонится» и в любом положении щупов — переход пробит и диод неисправен. Но никакие другие характеристики мультиметром вы не проверите. Можно только сказать работает он или пробит, а также где анод и катод.

Диод Шоттки: принцип работы

Можно проверить диод Шоттки имея обычный мультиметр. В обратном положении должен показывать «обрыв».

Где анод, а где катод? Анод там где положительный щуп, катод — где земляной при таком положении когда диод ток пропускает. В обычном исполнении (КД) катод там, где корпус имеет расширение.

Проверить исправность диода Шоттки вообще не проблема, если имеете универсальный тестер. В слоты вставляем ножки детали и нажимаем на кнопку тестирования. На экране должен высветиться символ диода и характеристики, которыми он обладает. Перечень характеристик зависит от модели измерителя, но падение напряжения на прямом переходе, напряжение пробоя и обратный ток должны быть обязательно. А ещё вам распишут, к какому слоту подключён анод, а к какому катод. Если он сдвоенный, то и общий коллектор/база будут прописаны.

Индекс цветопередачи CRI

Один из неочевидных параметров в кодировке – значение CRI, определяющее, насколько естественным выглядит свечение. Средний параметр равен 100 – это солнечный свет; меньшее значение применимо к источникам искусственного света. Соответственно, чем выше CRI, тем лучше.

Помимо определения нужного типа прибора в магазине, цветовую маркировку можно использовать в практических целях. Например, зная расположение и цвет элементов, можно рассчитать сопротивление резистора. Для этого достаточно занести данные в форму онлайн калькулятора. Понимание систем маркировки облегчает правильное использованию диодов и решает множество проблем, связанных с выбором нужного типа устройства.

Конструкция

Отличается диод Шоттки от обыкновенных диодов своей конструкцией, в которой используется металл-полупроводник, а не p-n переход. Понятно, что свойства здесь разные, а значит, и характеристики тоже должны отличаться.

Популярные статьи  Прокладка наружных инженерных сетей и коммуникаций

Действительно, металл-полупроводник обладает такими параметрами:

  • Имеет большое значение тока утечки;
  • Невысокое падение напряжения на переходе при прямом включении;
  • Восстанавливает заряд очень быстро, так как имеет низкое его значение.

Диод Шоттки изготавливается из таких материалов, как арсенид галлия, кремний; намного реже, но также может использоваться – германий. Выбор материала зависит от свойств, которые нужно получить, однако в любом случае максимальное обратное напряжение, на которое могут изготавливаться данные полупроводники, не выше 1200 вольт – это самые высоковольтные выпрямители. На практике же намного чаще их используют при более низком напряжении – 3, 5, 10 вольт.

На принципиальной схеме диод Шоттки обозначается таким образом:

Но иногда можно увидеть и такое обозначение:

Это означает сдвоенный элемент: два диода в одном корпусе с общим анодом или катодом, поэтому элемент имеет три вывода. В блоках питания используют такие конструкции с общим катодом, их удобно использовать в схемах выпрямителей. Часто на схемах рисуется маркировка обычного диода, но в описании указывается, что это Шоттки, поэтому нужно быть внимательными.

Диодные сборки с барьером Шоттки выпускаются трех типов:

1 тип – с общим катодом;

2 тип – с общим анодом;

3 тип – по схеме удвоения.

Такое соединение помогает увеличить надежность элемента: ведь находясь в одном корпусе, они имеют одинаковый температурный режим, что важно, если нужны мощные выпрямители, например, на 10 ампер. Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box»

Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Но есть и минусы. Все дело в том, что малое падение напряжения (0,2–0,4 в) у таких диодов проявляется на небольших напряжениях, как правило – 50–60 вольт. При более высоком значении они ведут себя как обычные диоды. Зато по току эта схема показывает очень хорошие результаты, ведь часто бывает необходимо – особенно в силовых цепях, модулях питания – чтобы рабочий ток полупроводников был не ниже 10а.

Еще один главный недостаток: для этих приборов нельзя превышать обратный ток даже на мгновение. Они тут же выходят из строя, в то время как кремниевые диоды, если не была превышена их температура, восстанавливают свои свойства.

Но положительного все-таки больше. Кроме низкого падения напряжения, диод Шоттки имеет низкое значение емкости перехода. Как известно: ниже емкость – выше частота. Такой диод нашел применение в импульсных блоках питания, выпрямителях и других схемах, с частотами в несколько сотен килогерц.

ВАХ такого диода имеет несимметричный вид. Когда приложено прямое напряжение, видно, что ток растет по экспоненте, а при обратном – ток от напряжения не зависит.

Все это объясняется, если знать, что принцип работы этого полупроводника основан на движении основных носителей – электронов. По этой же самой причине эти приборы и являются такими быстродействующими: у них отсутствуют рекомбинационные процессы, свойственные приборам с p-n переходами. Для всех приборов, имеющих барьерную структуру, свойственна несимметричность ВАХ, ведь именно количеством носителей электрического заряда обусловлена зависимость тока от напряжения.

Маркировка диодов

На корпусе диода обычно указывают материал полупроводника, из которого он изготовлен (буква или цифра), тип (буква), назначение или электрические свойства прибора (цифра), букву, соответствующую разновидности прибора, и дату изготовления, а также его условное обозначение.

Условное обозначение диода (анод и катод) указывает, как нужно подключать диод на платах устройств. Диод имеет два вывода, один из которых катод (минус), а другой — анод (плюс).

Условное графическое изображение на корпусе диода наносится в виде стрелки, указывающей прямое направление, если стрелки нет, то ставится знак «+».

На плоских выводах некоторых диодов (например, серии Д2) прямо выштамповано условное обозначение диода и его тип. При нанесении цветового кода, цветную метку, точку или полоску наносят ближе к аноду (рис. 1).

Для некоторых типов диодов используется цветная маркировка в виде точек и полосок (табл. 1). Диоды старых типов, в частности точечные, выпускались в стеклянном оформлении и маркировались буквой «Д» с добавлением цифры и буквы, обозначающих подтип прибора. Германиево-индиевые плоскостные диоды имели обозначение «Д7».

Рис. 1. Нанесение цветового кода на диоды.

Таблица 1 Цветовая маркировка полупроводниковых диодов.

Тип диода

Цвет кольца (к), точки (т)

со стороны катоде (в середине корпуса) со стороны анода

Д2Б

Д2В

Д2Д

Д2Е

Д2Ж

Д2И



Белая т.

Оранжевая т

Голубая т.

Зеленая т.

Черная т.

Красная т.

Д9Б

Д9В

Д9Г

Д9Д

Д9Е

Д9Ж

Д9И

Д9К

Д9Л

Красная т.

Оранжевая т.

Желтая т.

Белая т.

Голубая т.

Зеленая и голубая т.

Две желтые т.

Две белые т.

Две зеленые т.

Красная т.

КД102А

КД102Б

Желтая т.

Оранжевая т.

Зеленая т.

Синяя т.

КД103А

КД103Б



Синяя т.

Желтая т.

КД105А

КД105Б

КД105В

КД105Г

Белая или желтая полоса на торце корпуса

Зеленая т.

Красная т.

Белая или желтая т.

КД106

КД209А*

КД209Б

КД209В

КД209Г

Метка черного, зеленого или желтого цвета

Белая т.

Черная т.

Зеленая т.

* Цвет корпуса коричневый.

Тип диода

Цвет кольца (к), точки (т)

со стороны катода (в середине корпуса} со стороны анода

КД226А

КД226Б

КД226В

КД226Г

КД226Д

КД226Е



Оранжевое к.

Красное к.

Зеленое к.

Желтое к.

Белое к.

Голубое к.

КД243А

КД243Б

КД243В

КД243Г

КД243Д

КД243Е

КД243Ж

Фиолетовое к.

Оранжевое к.

Красное к.

Зеленое к.

Желтое к.

Белое к.

Голубое к.


КД510А Одно широкое и два узких зеленых к.
2Д510А Одно широкое и одно узкое зеленое к.
КД521А   1 шир + 2 узкие
КД521Б   Синие полосы
КД521В   Желтые полосы
КД522А Одно узкое черное к. Одно широкое
КД522Б Два узких черных к. Черное кольцо
КД522В Три узких черных к. + тип диода

Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

Область применение

ВАХ диода

Применение диодных конструкций с барьером Шоттки можно встретить во многих приборах и электротехнических структур. Наиболее часто они применяются на электросхемах в следующей технике:

  • электроприборы для дома и компьютеры;
  • блоки питания различного типа и стабилизаторы напряжения;
  • теле,- и радиоаппаратура;
  • транзисторы и батареи, работающие от солнечной энергии;
  • прочая электроника.

Столь широкая область применения связана с тем, что такой электротехнический элемент увеличивает многократно эффективность и работоспособность конечного изделия, восстанавливает обратное сопротивление электротока, сохраняет его в электросети, снижает численность утерь динамики электронапряжения, а также вбирает в себя довольно много различного типа излучений.
