Как сделать блок питания из электронного трансформатора

Как сделать самостоятельно?

Сделать своими руками можно легко

Для этого важно использовать проводное реле. Расширитель для него целесообразно подбирать импульсного типа

Для увеличения параметра чувствительности устройства используются конденсаторы. Многие специалисты рекомендуют резисторы устанавливать с изоляторами.

Для решения проблем со скачками напряжения припаиваются фильтры. Если рассматривать самодельную однофазную модель, то модулятор целесообразнее подбирать на 20 Вт. Выходное сопротивление в цепи трансформатора должно составлять 55 Ом. Непосредственно для подключения устройства припаиваются выходные контакты.

Переделка блока питания своими руками

Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.

Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.

Один из вариантов самостоятельного изготовления импульсного блока питания

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

Как сделать блок питания из электронного трансформатораСхема двухполярного блока питания

Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.

Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

Самостоятельная сборка

Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.

Выпрямительные диоды располагаются на радиаторе площадью не менее 50 кв.см

Обратите внимание, что диоды, у которых аноды соединены с минусовым выходом, изолируются от теплоотвода слюдяными прокладками

Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.

На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.

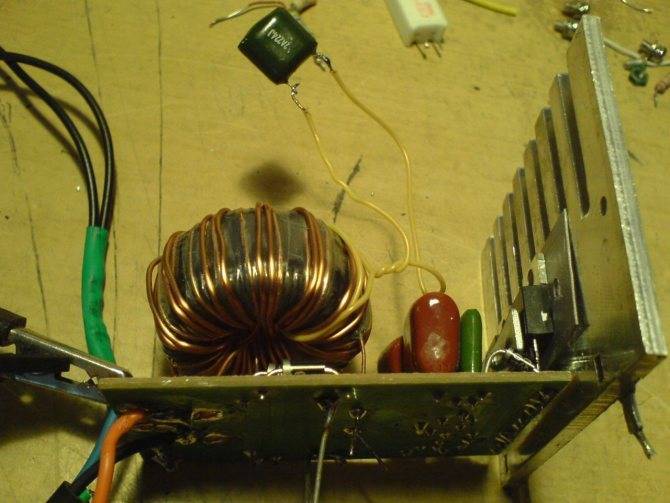

Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.

Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.

Блок питания на основе электронного трансформатора

Как сделать блок питания из электронного трансформатора
Принципиальная схема электронного блока питания При изготовлении полноценного блока питания на основе электронного трансформатора постоянного тока на 12 Вольт к его схеме добавляется выпрямительный мост с элементами фильтрации. Этот узел состоит из 4-х вентильных диодов средней мощности с обратным напряжением до 1 кВ и током порядка 1 Ампер. После них полученное в результате выпрямления постоянное напряжение сглаживается (фильтруется) электролитическим конденсатором и мощным индуктивным дросселем.

Благодаря этому узлу удается управлять зарядной цепочкой из переменного резистора и конденсатора, входящих в электронный трансформатор.

Достоинством блока питания, собранного по рассмотренной схеме является простота и безотказность. Основой недостаток – сложность получения на выходе импульсного тока достаточно большой амплитуды. Схема подходит только для маломощных галогенных ламп, устанавливаемых в небольших светильниках типа «ночник».

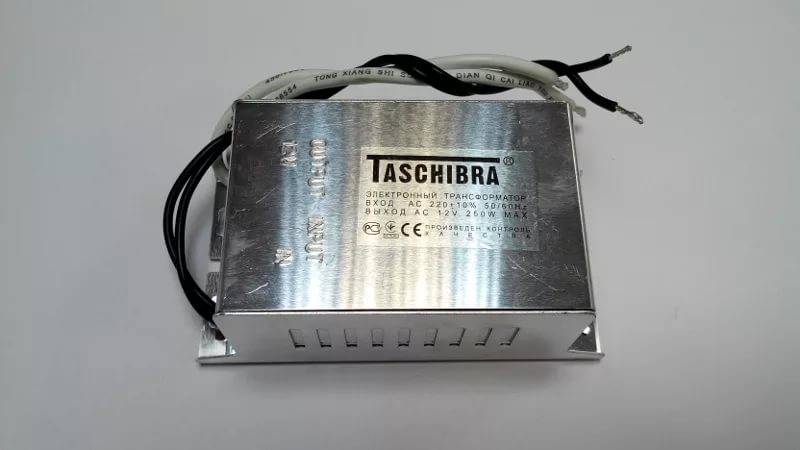

↑ Усовершенствование Tasсhibra — конденсатор в ПОС вместо резистора!

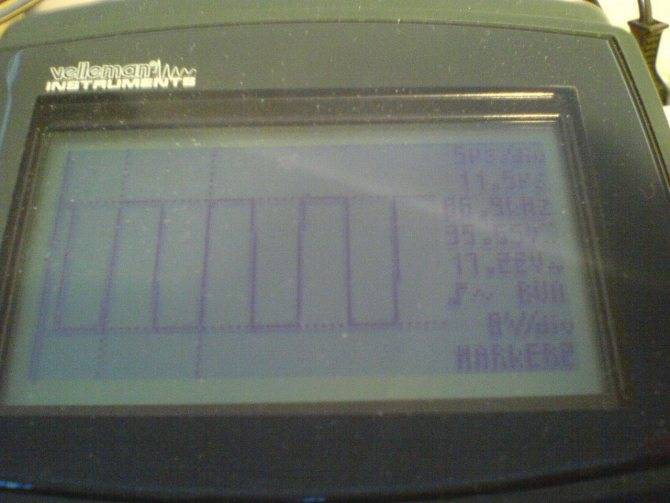

Как сделать блок питания из электронного трансформатораМожно избежать нагрева резистора R5, заменив его… конденсатором. Цепь ПОС при этом безусловно пробретает некоторые резонансные свойства, но каких либо ухудшений в работе БП не проявляется. Более того, конденсатор, установленный взамен резистора, нагревается значительно меньше, чем замененный резистор. Так, частота при установленном конденсаторе емкостью 220nF, возросла до 86,5кГц (без нагрузки) и составила при работе на нагрузку 88,1кГц.

Популярные статьи  защита от скачков напряжения

Как сделать блок питания из электронного трансформатора
Запуск и работа преобразователя оставались такими же стабильными, как и в случае с применением резистора в цепи ПОС. Заметим, что потенциальная мощность БП пи такой частоте возрастает до 220 Вт (минимально). Мощность трансформатора: значения — приблизительны, с определенными допущениями, но не завышены.

К сожалению, у меня не было возможности для испытания БП с большим нагрузочным током, но, полагаю, что и описания произведенных экспериментов достаточно для того, чтобы обратить внимание многих на такие, вот, простые схемки преобразователей питания, достойных для использования в самых различных конструкциях. Заранее приношу извинения за возможные неточности, недоговоренности и погрешности

Исправлюсь в ответах на ваши вопросы

Заранее приношу извинения за возможные неточности, недоговоренности и погрешности. Исправлюсь в ответах на ваши вопросы.

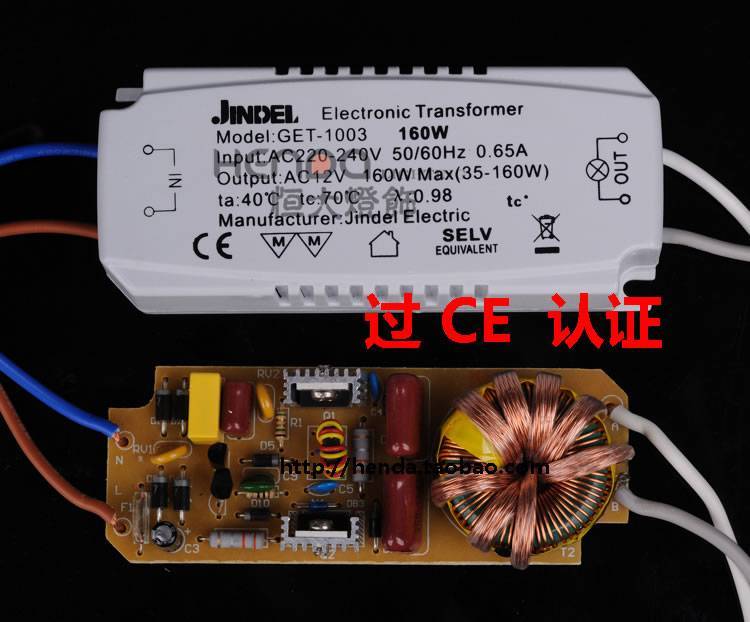

Трансформатор GET 03

Трансформатор (12 Вольт) указанной серии пользуется большой популярность. Всего у модели имеются два резистора. Находятся они рядом с модулятором

Если говорить про показатели, то важно отметить, что частота модификации равняется 55 Гц. Подключение устройства осуществляется через выходной переходник

Расширитель подобран с изолятором. С целью решения проблем с отрицательной полярностью используются два конденсатора. Регулятор в представленной модификации отсутствует. Показатель проводимости трансформатора составляет 4,5 мк. Выходное напряжение колеблется в районе 12 В.

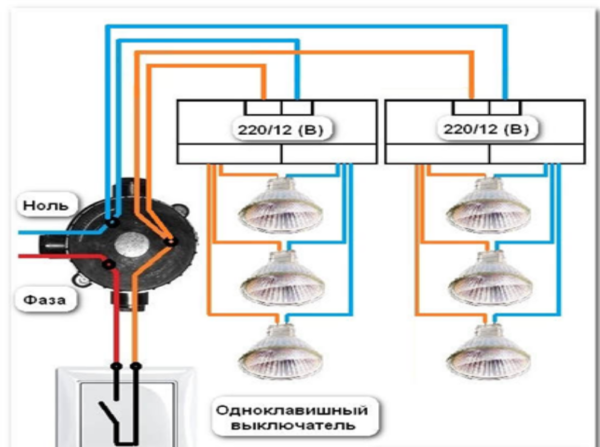

Подключение трансформатора TRA110

Схема подключения электронного трансформатора предполагает установку регулятора проводного типа. Трансиверы используются только вместе с динисторами. Всего для нормальной работы модели потребуется два конденсатора. Емкость расширителя обязана составлять не менее 4 пФ. В данном случае реле устанавливается за вторичной обмоткой.

Если рассматривать схему с триггером, то для нормальной работы трансформатора потребуются изоляторы. Тиристор для него подбирается с контакторами. Если рассматривать трансформатор без триггера, то в этом случае требуется устанавливать модулятор выходного типа. Проводимость тока у него обязана составлять как минимум 50 мк. Резисторы используются только векторного типа.

↑ Усовершенствование Tasсhibra — конденсатор в ПОС вместо резистора!

Как сделать блок питания из электронного трансформатораМожно избежать нагрева резистора R5, заменив его… конденсатором. Цепь ПОС при этом безусловно пробретает некоторые резонансные свойства, но каких либо ухудшений в работе БП не проявляется. Более того, конденсатор, установленный взамен резистора, нагревается значительно меньше, чем замененный резистор. Так, частота при установленном конденсаторе емкостью 220nF, возросла до 86,5кГц (без нагрузки) и составила при работе на нагрузку 88,1кГц.

Как сделать блок питания из электронного трансформатора
Запуск и работа преобразователя оставались такими же стабильными, как и в случае с применением резистора в цепи ПОС. Заметим, что потенциальная мощность БП пи такой частоте возрастает до 220 Вт (минимально). Мощность трансформатора: значения — приблизительны, с определенными допущениями, но не завышены.

К сожалению, у меня не было возможности для испытания БП с большим нагрузочным током, но, полагаю, что и описания произведенных экспериментов достаточно для того, чтобы обратить внимание многих на такие, вот, простые схемки преобразователей питания, достойных для использования в самых различных конструкциях. Заранее приношу извинения за возможные неточности, недоговоренности и погрешности

Исправлюсь в ответах на ваши вопросы

Заранее приношу извинения за возможные неточности, недоговоренности и погрешности. Исправлюсь в ответах на ваши вопросы.

Устройства с конденсаторным резистором

Схема электронного трансформатора для 12В предполагает использование проводного реле. В данном случае резисторы устанавливаются за обкладкой. Как правило, модуляторы используются открытого типа. Также схема электронного трансформатора для галогенных ламп 12В включает выпрямители, которые подбираются с фильтрами.

Для решения проблем с коммутацией необходимы усилители. Параметр выходного сопротивления в среднем составляет 45 Ом. Проводимость тока, как правило, не превышает 10 мк. Если рассматривать однофазную модификацию, то у нее имеется триггер. Некоторые специалисты для увеличения проводимости используют триггеры. Однако в данном случае значительно повышаются тепловые потери.

Переделка электронного трансформатора в более мощный

При сборке той или иной конструкции иногда встает вопрос источника питания, особенно если устройство требует мощного блока питания, а без переделки его не обойтись. В наши дни найти железные трансформаторы с нужными параметрами не трудно, они довольно дорогие, к тому же большие размеры и вес – их основной недостаток. Хорошие импульсные источники питания сложны в сборке и наладке, поэтому многим они недоступны. В своем выпуске видеоблогер Aka Kasyan покажет процесс постройки мощного и особо простого блока питания на базе электронного трансформатора. Хотя в большей мере этот видеоролик посвящен переделке и увеличению его мощности. У автора ролика нет цели доработать или улучшить схему, он просто хотел показать, как можно простым способом увеличить выходную мощность. В дальнейшем, если пожелаете, могут быть показаны все способы доработки таких схем с защитой от короткого замыкания и других функций.

Купить электронный трансформатор можно этом китайском магазине.

В качестве экспериментального выступил электронный трансформатор с мощностью 60 ватт, из которого мастер намерен вытянуть целых 300 ватт. В теории все должно работать.

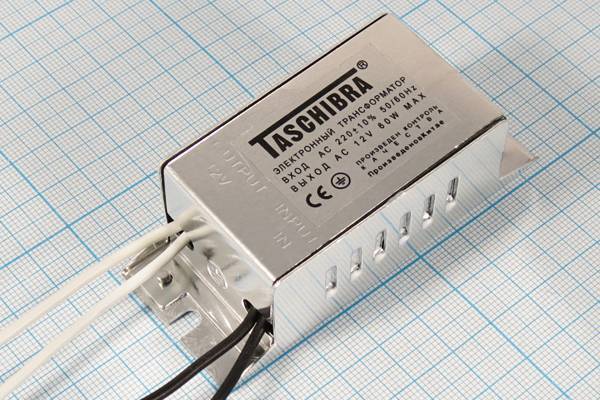

Трансформатор для переделок был куплен всего за 100 рублей в строймагазине.

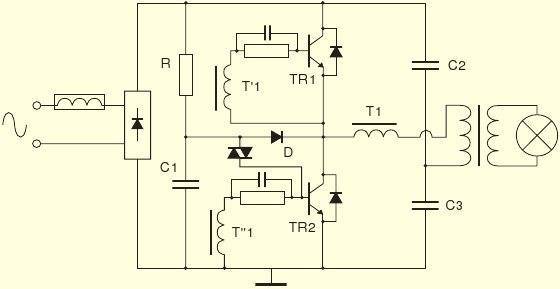

Перед вами классическая схема электронного трансформатора типа taschibra. Это простой двухтактный полумостовой автогенераторный инвертор с цепью запуска на базе симметричного динистора. Именно он подает начальный импульс, в следствие чего схема запускается. Имеются два высоковольтных транзистора обратной проводимости. В родной схеме стояли mje13003, два конденсатора полумоста на 400 вольт, о,1 Мкф, трансформатор обратной связи с тремя обмотками, две из которых является задающим или базовыми обмотками. Каждая из них состоит из 3 витков провода 0,5 миллиметров. Третья обмотка является обратной связи по току.

На входе небольшой резистор на 1 ом в качестве предохранителя и диодный выпрямитель. Электронный трансформатор несмотря на простую схему работает безотказно. Этот вариант не имеет защиты от коротких замыканий, поэтому, если замкнуть выходные провода, будет взрыв – это как минимум.

Популярные статьи  как сделать проектор из телефона

Летние скидки до 50% — Электроника для самоделок вкитайском магазине.

Нет никакой стабилизации выходного напряжения, поскольку схема предназначена для работы с пассивной нагрузкой в лице офисных галогенных ламп. Основной силовой трансформатор имеет две обмотки – первичная и вторичная. Последняя рассчитана на выходное напряжение 12 вольт плюс минус пару вольт.

Первые испытания показали, что трансформатор имеет довольно большой потенциал. Потом автор нашел в интернете запатентованную схему сварочного инвертора, построенного почти по такой схеме и сразу создал плату для более мощного варианта. Сделал две платы, поскольку в начале хотел построить аппарат для контактной сварки. Все заработало без каких-либо проблем, но потом решил перемотать вторичную обмотку, чтобы заснять этот ролик, поскольку начальная обмотка выдавала всего 2 вольта и колоссальный ток. А делать замеры таких токов на данный момент нет возможности за отсутствием нужного измерительного оборудования.

Перед вами уже более мощная схема. Деталей стало даже меньше. С первой схемы взяты пара мелочей. Это трансформатор обратной связи, конденсатор и резистор в цепи запуска, динистор.

Дальше из старых компьютерных блоков питания были выбраны все остальные компоненты. Это силовой трансформатор, транзисторы и входной диодный мост. Емкости были куплены отдельно.

Начнем с транзисторов. На родной плате стояли mje13003 в корпусе to-220. Были заменены на более мощные mje13009 из той же линейки. диоды на плате стояли типа n4007 в один ампер. Заменил сборку с током 4 ампер и с обратным напряжением 600 вольт. Подойдут любые диодные мосты аналогичных параметров. Обратное напряжение должно быть не менее 400 вольт а ток не менее 3 ампер. Конденсаторы полумоста пленочные с напряжением 400 вольт.

Продолжение на видео с 4 минуты.

Увеличение мощности электронного трансформатора ЭТ

Электронный трансформатор является сетевым импульсным блоком питания с весьма хорошими показателями. Такие блоки питания лишены защиты от КЗ на выходе, но эту недоработку можно исправить. Сегодня решил представить весь процесс увеличения мощности электронных трансформаторов для галогенных ламп. Китайский ЭТ с мощностью 150 ватт, мы превратим в мощный ИБП, который может быть использован практически для любых целей. Вторичная обмотка импульсного трансформатора, в моем случае содержит всего один виток. Обмотка намотана 10-ю жилами провода 0,5мм. Блок питания умощнен до 300 ватт, следовательно, его можно использовать для питания мощных усилителей НЧ, таких как Холтон, Ланзар, Маршалл Лич и т.п. При желании, можно на основе такого ИБП собрать мощный лабораторный блок питания. Мы знаем, что многие ИБП такого типа не включаются без нагрузки, такой недостаток имеют электронные трансформаторы Tashibra с мощностью 105 ватт.

Наша схема не имеет такого недостатка, схема заводится без нагрузки и может работать с маломощными нагрузками (светодиоды и т.п.). Для умощнения нужно сделать несколько переделок. Нужно перемотать импульсный трансформатор, подобрать конденсаторы полумоста, заменить диоды в выпрямителе и использовать более мощные ключи. В моем случае использованы диоды на полтора ампера, которые я не заменил, но обязательно замените на любые диоды с обратным напряжением не менее 400 Вольт и с током 2 Ампер и более.Для начала давайте переделаем импульсный трансформатор. На плате можно увидеть кольцевой трансформатор с двумя обмотками, обе обмотки нужно снять. Затем берем еще одно аналогичное кольцо (снял с такого же блока) и склеиваем их. Сетевая обмотка состоит из 90 витков, витки растянуты по всему кольцу.Диаметр провода, которым намотана обмотка 0,5…0,7мм. Далее уже мотаем вторичную обмотку. Один виток дает полтора вольта, к примеру — для получения 12 Вольт выходного напряжения, обмотка должна содержать 8 витков (но бывают и другие значения).Далее заменяем конденсаторы полумоста. В стандартной схеме использованы конденсаторы 0,22мкФ 630 Вольт, которые были заменены на 0,5мкФ 400 Вольт. Силовые ключи использованы серии MJE13007, которые были заменены на более мощные — MJE13009.На этом переделка почти завершена и можно уже подключить в сеть 220 Вольт. После проверки работоспособности схемы идем дальше. Дополняем ИБП фильтром помех сетевого напряжения. Фильтр содержит из дросселей и сглаживающего конденсатора. Электролитический конденсатор подбирается с расчетом 1мкФ на 1 Вольт, для наших 300 Ватт подбираем конденсатор с емкостью 300мкФ с минимальным напряжением 400 Вольт. Дальше приступаем к дросселям. Дроссель у меня использован готовый, был выпаян с другого ИБП. Дроссель имеет две отдельные обмотки по 30 витков провода 0,4мм.На входе питания можно поставить предохранитель, но в моем случае он уже был на плате. Предохранитель подбирают на 1,25 — 1,5Ампер. Вот теперь все готово, уже можно дополнить схему выпрямителем на выходе и сглаживающими фильтрами. Если планируете собрать на основе такого ИБП зарядное устройство для автомобильного аккумулятора, то на выходе хватит и одного мощного диода шоттки. К числу таких диодов относится мощный импульсный диод серии STPR40, который достаточно часто применяется в компьютерных блоках питания. Ток указанного диода 20Ампер, но для 300 ваттного блока питания и 20 Ампер маловато. Не беда! Дело в том, что указанный диод содержит в себе два аналогичных диода на 20 Ампер, нужно всего лишь подключить два крайних вывода корпуса друг к другу. Теперь у нас есть полноценный диод на 40 Ампер. Диод нужно будет установить на достаточно большой теплоотвод, поскольку последний будет перегреваться достаточно сильно, возможно понадобится небольшой кулер.

Общие сведения

Элемент питания

По сути, такая схема является практически готовым импульсным блоком питания. Не хватает в нём только разделительного трансформатора с выпрямителем. Поэтому, если колба цела, можно не боясь ртутных испарений, попытаться разобрать корпус. Кстати именно осветительные элементы лампочек чаще всего выходят из строя: из-за выгорания ресурса, нещадной эксплуатации, слишком низких (или высоких) температур и т.д. Внутренние платы более-менее защищены герметичным корпусом и деталями с запасом прочности. Советуем перед началом ремонтно-восстановительных работ поднакопить некоторое количество ламп (можете поспрашивать на работе или у знакомых – обычно такого добра везде хватает). Ведь не факт что все они будут ремонтопригодны. В данном случае нам важна именно работоспособность балласта (т.е. платы, встроенной внутри лампочки).

Популярные статьи  отопление гаража

Возможно, в первый раз и придётся немного покопаться, но зато потом вы за час сможете собрать примитивный блок питания для устройств, подходящих по мощностям. Если Вы планируете создавать блок питания, выбирайте модели люминесцентных ламп помощнее, начиная от 20 Вт. Впрочем, менее яркие лампочки тоже пойдут в ход — они могут использоваться как доноры нужных деталей. И в результате из пары-тройки сгоревших экономок вполне можно создать одну вполне дееспособную модель, будь то рабочая лампочка, блок питания или зарядное устройство для аккумуляторов. Чаще всего мастера-самоучки используют балласт экономок для создания 12-ваттных блоков питания. Они могут подключаться к современным светодиодным системам, ведь 12 V – это рабочее напряжение большинства самых распространённых в быту приборов, в том числе и осветительных. Такие блоки обычно прячутся в мебели, поэтому внешний вид узла особого значения не имеет. И даже если внешне поделка получится неаккуратной – ничего страшного, главное позаботиться о максимальной электробезопасности. Для этого тщательно проверяйте созданную систему на работоспособность, оставляя поработать её в тестовом режиме на продолжительное время. Если скачков напряжения и перегрева не наблюдается – значит, Вы всё сделали правильно. Понятно, что намного жизнь обновлённой лампочке вы не продлите — всё равно рано или поздно ресурс исчерпывается (выгорает люминофор и нить накала). Но согласитесь, почему бы не попытаться восстановить вышедшую из строя лампу в течение полугода-года после покупки.

Как сделать самостоятельно?

Сделать своими руками можно легко

Для этого важно использовать проводное реле. Расширитель для него целесообразно подбирать импульсного типа

Для увеличения параметра чувствительности устройства используются конденсаторы. Многие специалисты рекомендуют резисторы устанавливать с изоляторами.

Для решения проблем со скачками напряжения припаиваются фильтры. Если рассматривать самодельную однофазную модель, то модулятор целесообразнее подбирать на 20 Вт. Выходное сопротивление в цепи трансформатора должно составлять 55 Ом. Непосредственно для подключения устройства припаиваются выходные контакты.

Как проверять электронные трансформаторы?

На самом деле, чтобы разобраться с причиной поломки не нужно обладать огромным багажом знаний, достаточно иметь под рукой мультиметр (стандартный китайский, как на рисунке №2) и знать, какие цифры должен выдавать на выходе каждый из компонентов (конденсатор, диод и т.д.).

Как сделать блок питания из электронного трансформатора

Рис 2: Мультиметр.

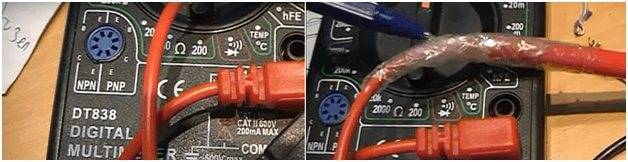

Мультиметр может измерить постоянное, переменное напряжение, сопротивление. Также он может работать в режиме прозвонки. Желательно, чтобы щуп мультиметра был обмотан скотчем, (как на рисунке №2), это убережёт его от обрывов.

Чтобы правильно производить прозвонку различных элементов трансформера рекомендую всё-таки выпаивать их (многие пытаются обойтись без этого) и исследовать отдельно, поскольку в противном случае показания могут быть неточными.

Диоды

Нельзя забывать, что диоды прозваниваются только в одну сторону. Для этого мультиметр устанавливается в режим прозвонки, красный щуп прикладывается к плюсу, чёрный к минусу. Если всё в норме, то прибор издаёт характерный звук. При наложении щупов на противоположные полюса не должно происходит вообще ничего, а если это не так, то можно диагностировать пробой диода.

Транзисторы

При проверке транзисторов, их также нужно выпаивать и прозванивать переходы база-эмиттер, база-коллектор, выявляя их проходимость в одну, и в другую сторону. Обычно, роль коллектора в транзисторе выполняет задняя железная часть.

Обмотка

Нельзя забывать проверять обмотку, как первичную, так и вторичную. Если возникают проблемы с определением того, где первичная обмотка, а где вторичная, то помните, что первичная обмотка даёт большее сопротивление.

Конденсаторы (радиаторы)

Ёмкость конденсатора измеряется в фарадах (пикофарадах, микрофарадах). Для его исследования тоже используется мультиметр, на котором выставляется сопротивление в 2000 кОм. Положительный щуп прикладывается к минусу конденсатора, отрицательный к плюсу. На экране должны появляться всё возрастающие цифры вплоть до почти двух тысяч, которые сменяются единицей, что расшифровывается как бесконечное сопротивление. Это может свидетельствовать об исправности конденсатора, но лишь в отношении его способности накапливать заряд.

Ещё один момент: если в процессе прозвонки возникла путаница с тем, где расположен «вход», а где «выход» трансформатора, то нужно просто перевернуть плату и на обратной стороне на одном конце платы вы увидите небольшую маркировку «SEC» (второй), которой обозначается выход, а на другом «PRI» (первый) — вход.

Модели с диодным мостом

Трансформатор (12 Вольт) данного типа производится на базе селективных триггеров. Показатель порогового сопротивления у моделей в среднем равняется 35 Ом. Для решения проблем с понижением частоты устанавливаются трансиверы. Непосредственно диодные мосты используются с различной проводимостью. Если рассматривать однофазные модификации, то в этом случае резисторы подбираются на две обкладки. Показатель проводимости не превышает 8 мк.

Тетроды у трансформаторов позволяют значительно повысить чувствительность реле. Модификации с усилителями встречаются очень редко. Основной проблемой трансформаторов данного типа является отрицательная полярность. Возникает она вследствие повышения температуры реле. Чтобы исправить ситуацию, многие эксперты рекомендуют использовать триггеры с проводниками.
