Достоинства и недостатки электрического отопления

двухконтурный электрический котел

Если принять во внимание, что во многих особенно крупных городах действуют ночные тарифы на электричество, экономный домовладелец задаст котлу программу более интенсивного режима обогрева на данный период. Правильно настроенный электрический котёл, может не только создать уют в квартире, но и позволит подогреть воду к моменту, когда жильцы в доме проснутся. При этом благодаря ночному тарифу удастся сэкономить на горячем водоснабжении

При этом благодаря ночному тарифу удастся сэкономить на горячем водоснабжении.

Плюс ко всему, снизить энергозатраты на отопление помогут регуляторы температуры, установленные на каждом радиаторе в квартире. Благодаря такому несложному дополнению электрической отопительной стемы появляется возможность задавать температурный режим в каждом, отдельно взятом помещении дома. Помимо этого настенные модели двухконтурных электрокотлов обладают рядом следующих достоинств:

  • простота эксплуатации;
  • максимальный коэффициент полезного действия;
  • тихая работа прибора без вибрации;
  • максимально автоматизированные процессы отопления;
  • установка подходящего температурного режима в помещении;
  • отсутствие дымохода или отдельной котельной;
  • простота в уходе;
  • высокая пожарная безопасность;
  • отсутствие выхлопа отработанных газов;
  • простота монтажа;
  • сравнительно невысокая цена.

Использование электрического двухконтурного котла, возможно, как в качестве самостоятельной единицы, так и в комбинации с газовым и твердотопливным устройством или гелиосистемой. В таком варианте электрический агрегат может быть как основным источником тепла, так и резервным прибором.

Но, даже учитывая множество достоинств электрической системы отопления, её использование в больших помещениях нецелесообразно по причине высокой цены электроэнергии. В многоэтажных постройках лучше использовать многотопливное обогревательное устройство.

двухконтурный электрический котел

Ещё одной неприятностью, сопровождающей электрические отопительные котлы, является старая электропроводка в доме, которая не выдерживает повышенных нагрузок. А, как известно, перегрев проводов может привести к пожару.

Рейтинг трехфазных котлов для загородного дома

Главное преимущество трехфазных котлов – производительность. Устройства, работающие от сети 220 В, не способны обеспечить высокую тепловую мощность, что отражается на максимальной обогреваемой площади. Трехфазным котлам нужно больше энергии, но подойдут для теплоснабжения больших зданий.

1

Эван ЭПО 18

Одноконтурный проточный ТЭН-котел напольного типа.

Характеристики:
  • Цена – от 14 659 руб.
  • Оценка покупателей – 5.0
  • КПД – 99%
  • Макс. тепловая мощность – 18 кВт
  • Отапливаемая площадь – 180 кв. м

Характеризуется высокой тепловой мощностью, обеспечивает нагрев теплоносителя до 85 градусов. Теплообменник изготовлен из нержавеющей стали, устойчивых к высоким температурам, накипи и коррозии.

В модель не встроен циркуляционный насос и расширительный бак. Несмотря на это, прибор подойдет для отопления больших частных домов. Дополнительным плюсом станет индикация включения и защита установки от перегрева.

Эван ЭПО 18 управляется дистанционно при помощи пульта

Достоинства:

  • производительность;
  • качественная сборка;
  • низкое потребление электричества;
  • дистанционное управление;
  • 3 ступени мощности;
  • длительный гарантированный срок службы.

Недостатки:

  • нет расширительного бака;
  • не подключается к теплому полу.

2

ZOTA 12 Lux

Надежный одноконтурный котел со средними показателями производительности.

Характеристики:
  • Цена – от 18 200 руб.
  • Оценка покупателей – 4.8
  • КПД – 99%
  • Макс. тепловая мощность – 12 кВт
  • Отапливаемая площадь – 120 кв. м

Установка настенного типа с электронным управлением. Прибор работает от трехфазной сети, благодаря чему обеспечивает полноценный обогрев зданий площадь более 100 кв. м. Максимальная температура теплоносителя – 90 градусов, что является рекордным показателем в представленном рейтинге.

Производитель оснастил котел ZOTA 12 Lux датчиком уличной температуры. Дистанционное управление как на предыдущей модели отсутствует, но в комплекте поставляют комнатный термостат для регулировки заданного температурного режима.

Максимальный уровень давления воды в установке достигает 6 бар

Достоинства:

  • электронное управление;
  • бесшумная работа;
  • встроенный манометр;
  • подключение к теплому дому;
  • высокое давление в контуре.

Недостатки:

  • нет расширительного бака;
  • быстрый износ теплоносителя при интенсивной работе;
  • нет дистанционного управления.

3

Недорогой, но производительный котел российского производства.

Характеристики:
  • Цена – от 8100 руб.
  • Оценка покупателей – 3.8
  • КПД – 99%
  • Макс. тепловая мощность – 15 кВт
  • Отапливаемая площадь – 150 кв. м

Прибор электродного типа. Нагрев теплоносителя происходит за счет прямого контакта с электротоком и ионного нагрева. Модель компактная, напольного типа.

Несмотря на скромные габариты, тэновый электродный котел способен обеспечить теплом здания до 150 кв. м. Предусмотрена возможность подключения внешнего управления. Циркуляционный насос в электродных моделях, как правило, не встраивают.

Ионный котел Галан Гейзер 15 весит всего 5.3 кг

Достоинства:

  • компактность;
  • долговечность электродов;
  • простота обслуживания;
  • удобное крепление;
  • мощность;
  • цена.

Недостатки:

  • скудная комплектация;
  • нет аварийного выключателя;
  • минимальная функциональность.

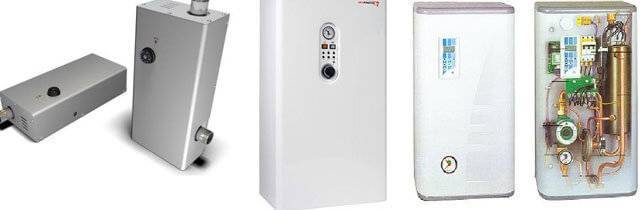

Виды двухконтурных котлов

Двухконтурные электрические котлы могут снабжаться разными нагревательными элементами, но чтобы совместить функции отопления и нагрева воды можно использовать только модели, в конструкции которых расположены ТЭНы.

Традиционным типом котлов являются электроприборы с ТЭНовой конструкцией. Эти детали выполнены из керамических материалов или металла и обладают формой стержней, спирали или изогнутого прута с нитью сопротивления внутри. Их задача заключается в снабжении потребителей горячей водой путем ее нагрева.

Популярные статьи  сварочный аппарат своими руками

двухконтурный электрический котел

Агрегат работает по принципу преобразования электричества в тепловую энергию и нагревается от стенок герметического корпуса. Ключевым минусом подобного оборудования является быстрый износ и потеря эффективности работы. Это объясняется образованием накипи.

Из-за таких явлений система перестанет эффективно нагревать воду, а расход электрической энергии стремительно возрастет. Чтобы предотвратить подобные последствия, нужно регулярно чистить оборудование и выполнять замену расходных деталей. А для продления эксплуатационного срока понадобится монтаж очищающих фильтров или использование смягчающих добавок.

Электрические двухконтурные котлы для отопления частного дома с ТЭНом нуждаются в регулярном обслуживании, поскольку от этого зависит их безопасность и надежность. В процессе интенсивного применения нагревательные элементы изнашиваются и перегорают.

Индукционные двухконтурные электрокотлы функционируют по принципам магнитной индукции, позволяющей использовать электроэнергию для создания тепла. Под корпусом агрегатов расположен первичный контур с индуктивной катушкой, формирующей переменное магнитное поле.

двухконтурный электрический котелИндукционные электрокотлы. Источник фото: dmir.ru

Под таким воздействием происходит образование вихревых токов (еще их называют токи Фухо), которые способствуют нагреву металлических поверхностей и передают тепловой потенциал теплоносителю.

К преимуществам индукционных установок следует отнести:

  1. Высокие показатели КПД — 98-99%.
  2. Обширную обогреваемую площадь и интенсивную передачу тепла.
  3. Отсутствие накипи на нагревательных элементах.
  4. Полную автономность без необходимости сервисного обслуживания.
  5. Возможность использования в качестве теплоносителя продуктов нефтеперерабатывающей промышленности и масел.

Минусом таких приборов является их дороговизна и необходимость установки бойлера косвенного нагрева или накопительных резервуаров, снабжающих постройку горячей водой. Даже при массе плюсов, индукционные электрические котлы отопления уступают традиционным разновидностям с ТЭНами и не пользуются широким спросом.

Установки с электродными нагревателями задействуют в своей работе высокую теплопроводность воды. Под корпусом установлены электроды со значениями «плюс» и «минус», которые вырабатывают электричество.

Для нагрева используется энергия, выделяемая за счет расщепления молекул на заряженные ионы и их передвижения к электроду. Подобная технология обеспечивает практически мгновенный нагрев воды в резервуаре.

Двухконтурный электрический котел электродного типа обладает такими достоинствами:

  1. Нагрев воды осуществляется в 10 раз быстрее.
  2. Расход электрической энергии сокращается на 20-30%.
  3. Оборудование характеризуется компактными габаритами и высокой мощностью.
  4. Системе не страшны перепады напряжения.

Однако кроме плюсов, у электродных котлов имеются и недостатки, которые негативно сказываются на их популярности. Такой тип систем востребован только для отопления дома, а чтобы обеспечить бесперебойное ГВС, нужно дооборудовать контур путем монтажа бойлера косвенного нагрева.

Такие модели отличаются требовательностью к составу теплоносителя. Применять в его качестве простую водопроводную жидкость категорически запрещено. Вода должна быть дистиллированной со сбалансированным содержанием солей.

Чтобы повысить степень безопасности использования, котел оснащается автоматизированными элементами, которые стоят достаточно дорого. К ним относится:

  1. Циркуляционный насос.
  2. Электронный регулятор температуры.
  3. Контроллер тока.

P.S. (post scriptum)

Покупка двухконтурного электрокотла для отопления квартиры в перспективе не несет за собой никакой выгоды своему потенциальному владельцу. Если купить нагреватели для системы отопления и ГВС отдельно, то это будет значительно дешевле и удобнее. Про водяные теплые полы, работающие от электрокотла, вообще лучше забыть. Есть альтернатива – электрические теплые полы, которых несколько видов. Вероятность утечки теплоносителя исключается и даже при появлении поломки перестанет функционировать только какая-то часть теплого пола. Самые новые инфракрасные маты вообще не боятся повреждений.

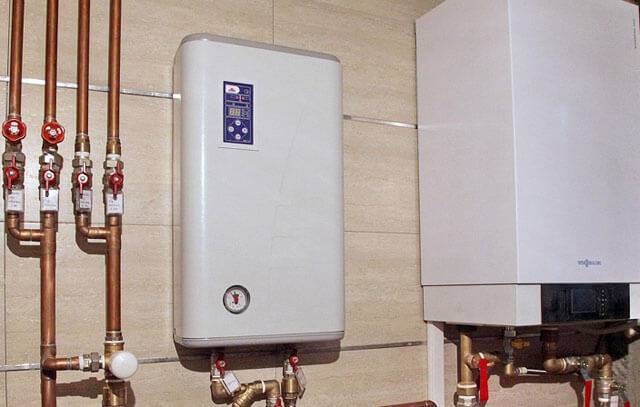

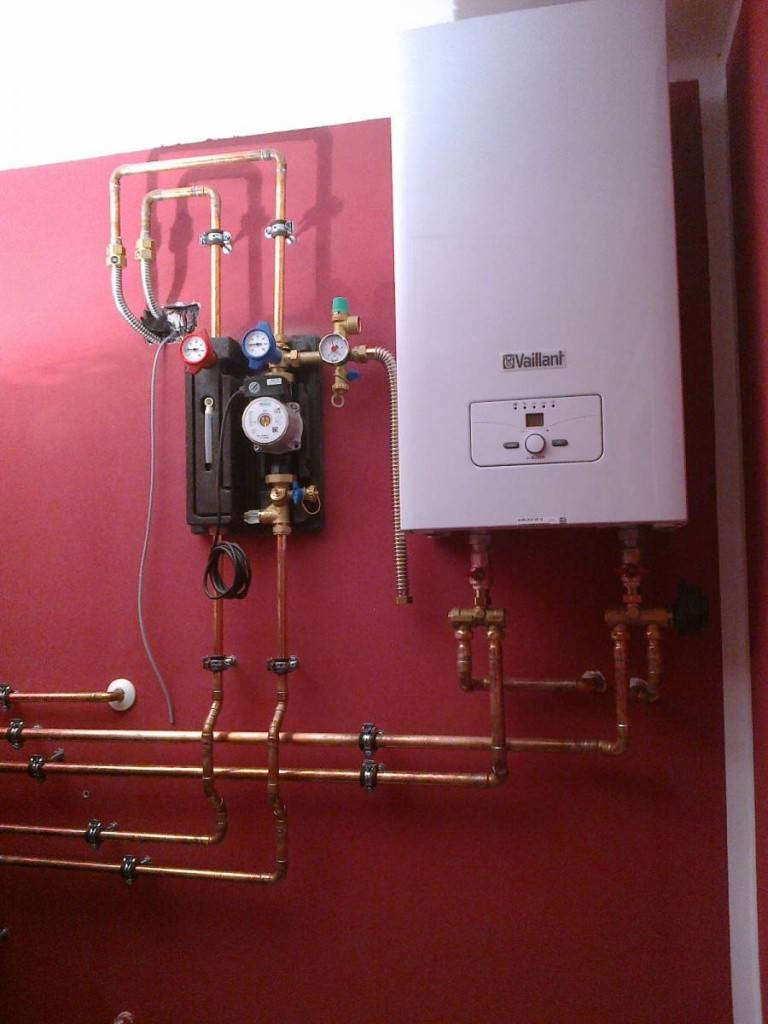

Установка и обвязка

Особые требования к тому, где именно установить электрический котел для отопления и горячей воды, отсутствуют.  Для этих целей может использоваться как отдельное помещение, так и ниша на кухне, коридоре или подвале. При этом необходимо обеспечить естественную вентиляцию устройства и защитить его от прямого воздействия влаги. Приобретенную напольную модель необходимо монтировать на пол. Для настенных моделей должно быть гарантировано должное качество настенного крепления.

Коммутации электрической части проводится проводкой нужного сечения: указания этих параметров имеется в сопроводительной документации. Для приборов мощностью более 3 кВт потребуется наличие персональной электрической линии. Автоматы УЗО подключают в непосредственной близости к котлу. Для недопущения поражения электрическим током прибор необходимо в обязательном порядке заземлить. Указания по организации надежного заземления содержаться в специальной литературе. Главное ― не использовать для этих целей трубы отопления и водопровод.

Чтобы подключить котел к системе отопления, особенные навыки не понадобятся. Все, что нужно ― подсоединить трубы и убедиться в герметичности соединений. Что касается приобретения и установки циркуляционного насоса, то потребность в этом обычно не возникает. Дело в том, что подобные системы обычно изначально оснащаются насосными аппаратами. Это справедливо также по отношению к расширительному бачку. При отсутствии группы безопасности ее рекомендуется установить. По окончанию всех монтажных мероприятий в систему заливают теплоноситель и производят тестовый запуск. Если нет уверенности в своих силах, для реализации монтажных работ лучше пригласить специалистов.

Особенности устройства и работы

Сердцевиной практически любого электрического котла является ТЭНая схема. Она состоит из внутренних ТЭН, к которым коммутируются автоматические блоки. С их помощью осуществляется нагревание теплоносителя, транспортирующего тепло в отопительный контур. Подача электричества осуществляется от однофазных и трехфазных электрических сетей. Эффективность электрических котлов такова, что они практически полностью преобразуют электрическую энергию в тепловую: КПД устройств приближается к 99%.

Популярные статьи  Повер банк с солнечной батареей

Для классических котлов характерны небольшие габариты, что позволяет избежать загромождения жилого пространства. Однако в таком случае не решается проблематика отсутствия горячей воды. Как известно, централизованным горячим водоснабжением могут похвалиться только городские квартиры в многоэтажных домах.

двухконтурный электрический котел

Для жителей загородных коттеджей остается вариант с подогревом воды вручную или применением электрического проточного и накопительного водонагревателя. Двухконтурные электрические котлы для отопления дома ненамного сложнее своих одноконтурных аналогов. При этом они в состоянии подогревать воду дополнительным теплообменником с ТЭНом.

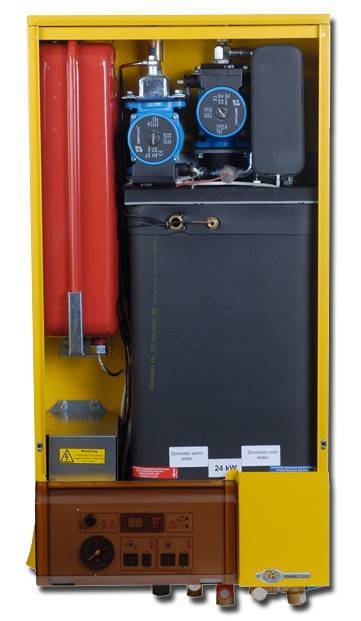

Такая конструкция состоит из следующих элементов:

  • Два ТЭНа.
  • Расширительны бак.
  • Группа безопасности (иногда заменена предохранительным клапаном).
  • Циркуляционный насос.

Включение питающего отопительного контура основного ТЭНа происходит согласно установленных температурных показателей. При этом ТЭН для контура ГВС запускается только после открывания крана с горячей водой. Что касается других типов внутреннего устройства двухконтурных отопительных котлов, то они не прижились на рынке сантехнического оборудования из-за несовершенной конструкции и целого ряда слабых мест. В одном из подобных вариантов предполагается нагрев воды в контуре ГВС от отопительного контура.

двухконтурный электрический котел

Электрические двухконтурные котлы для отопления и водоснабжения по типу монтажа разделены на две группы:

  • Настенные.
  • Напольные.

Большей мощностью отличаются модели для напольного монтажа: по этой причине они используются для обогрева крупных домовладений. За потерю жилищного пространства переживать не нужно, т.к. они занимают немного места, отличаясь компактностью. В небольшом жилище рекомендуется применять миниатюрные настенные электрокотлы для отопления и горячей воды. Отдельные модели данного типа отличаются хорошей мощностью, которой достаточно для обогрева обширных площадей.

двухконтурный электрический котел

4 Характеристики агрегата

Изучая параметры устройства, можно определить его возможности и оценить, насколько оно подходит для использования в тех или иных условиях. Как и любое оборудование, электрический двухконтурный котёл отопления имеет свои характеристики

К самой важной относится мощность

Она бывает электрической и тепловой. Первая обозначает значение энергии, которую расходует обогреватель для подогрева теплоносителя. Основным потребителем электричества является насос и ТЭН. В среднем потребление агрегата составляет 150 Вт.

Тепловая мощность обозначает количество энергии, которое передаётся воде за час работы. Она может составлять единицы или десятки киловатт.

двухконтурный электрический котел

  1. 1. Количество ступеней мощности — чем их больше, тем плавнее можно выставлять температуру теплоносителя.
  2. 2. Объём воды в котле — обозначает количество теплоносителя, которое находится в состоянии подогрева. Обычно не превышает десяти литров.
  3. 3. Материал теплообменника — используется медь или легированная сталь. Чем выше теплопроводность материала, тем больше КПД.
  4. 4. Температура на выходе — определяется значением или в случае регулировки интервалом величин, до которого может нагреваться вода, поступающая в систему трубопровода.
  5. 5. Максимальное давление — это наибольший допустимый показатель, до которого система защиты не сработает, предотвращая разрыв бака или труб.
  6. 6. Опции — дополнительные возможности, например, подключение внешних устройств, что позволяет им работать в качестве резервного источника тепла.
  7. 7. Система защиты — определяет безопасность использования агрегата. Это предохранительный блок, защищающий от скачков напряжения, узел контроля давления, термостат и другие датчики.
  8. 8. Способ монтажа — может быть настенным или напольным. Первый тип компактный и более экономичный, а второй — мощнее, но занимает большую площадь.
  9. 9. Тип используемой сети — существуют модели, работающие от сети 220 или 380 В.

Функции органов управления агрегатом

Обычный набор функций органов управления двухконтурными котлами мощностью от 7.5 до 45 кВт включает в себя такие опции:

  1. Плавное регулирование мощности котла с малыми ступенями (по 2.5 кВт) для электрических котлов до 30 кВт и по 5 кВт для электрических котлов от 30 кВт до 45 кВт. Ток на одну фазу не может быть выше 12 А.
  2. Возможность подключения котлов к термостату или контроллеру OpenTherm +, например, с помощью гнездового контроллера. Это предоставляет возможность дистанционного управления по SMS-сообщениям, которые передаются при помощи смартфона.
  3. Компенсированный погодный контроль, когда мощность агрегата можно изменять в зависимости от температуры в помещении или температуры наружного воздуха.
  4. Контроль значений максимального потребляемого тока, которое ведётся независимо от возможностей автоматического выключателя, установленного в доме.

Дальнейшим развитием контрольно-управляющих функций двухконтурных котлов становится модульность их подключения, когда в конфигурацию интеллектуального каскадного котла может быть включено до 32 однотипных устройств. Это позволяет оптимизировать суммарную мощность нагрузки, когда условия теплообмена внутри помещений существенно различаются между собой. Схема такого подключения для настенного модуля представлена на рисунке. Успешность модульного подключения гарантируется, если все двухконтурные котлы имеют в своём составе наружный расширительный бак, заполнение которого производится в зависимости от объёма теплоносителя, находящегося в системе, а также от его температуры.

При грамотной эксплуатации рассмотренное оборудование обеспечивает полноценный комфорт любому жилищу.

Критерии выбора

Подбирать двухконтурный электрокотел следует обдуманно и ответственно, поскольку от этого устройства будет зависеть комфорт вашего жилища.

Специалисты рекомендуют приобретать агрегаты, отвечающие следующим важным критериям.

  • Производитель. Лучше покупать котлы, выпущенные известными марками, имеющими хорошую репутацию и такие же хорошие отзывы о своей продукции.
  • Мощность. Данный параметр должен отвечать требованиям хозяев. Рекомендуется использовать профессиональный теплотехнический расчет либо удобные онлайн-программы.
  • Безопасность. Необходимо выбирать безопасные устройства, в которых предусмотрены ограничения температуры нагрева, надежная защита от губительного перегрева, а также сухого хода и других факторов.
  • Шум. Выбирая агрегат, убедитесь в его бесшумной работе. Качественное устройство должно работать очень тихо. Легкий звук может издавать лишь работающий насос.
  • Дополнительное оборудование. Об этих элементах стоит позаботиться заранее. Надо приобрести такие составляющие, как тепловой аккумулятор и стабилизатор.
Популярные статьи  Гильзы для опрессовки проводов

двухконтурный электрический котелдвухконтурный электрический котел

Что собой представляют двухконтурные электрические котлы

Двухконтурные электрокотлы – это практически всегда настенные модели, которые при тех же технических характеристиках и прежних или незначительно больших габаритах объединяют в себе функционал сразу двух приборов – самого котла отопления и проточного (реже – накопительного) водонагревателя. Теплоноситель из контура отопления никогда не смешивается с санитарной водой в контуре горячего водоснабжения (ГВС).

Двухконтурные электрические модели лучше использовать в небольших жилых домах площадью до 150-200 м2. И дело не только в высоких эксплуатационных расходах, а в длине трубопровода от котла к точкам потребления, которая не должна превышать 8-10 м, иначе получить горячую воду можно будет более, чем через 20 секунд после открытия крана.

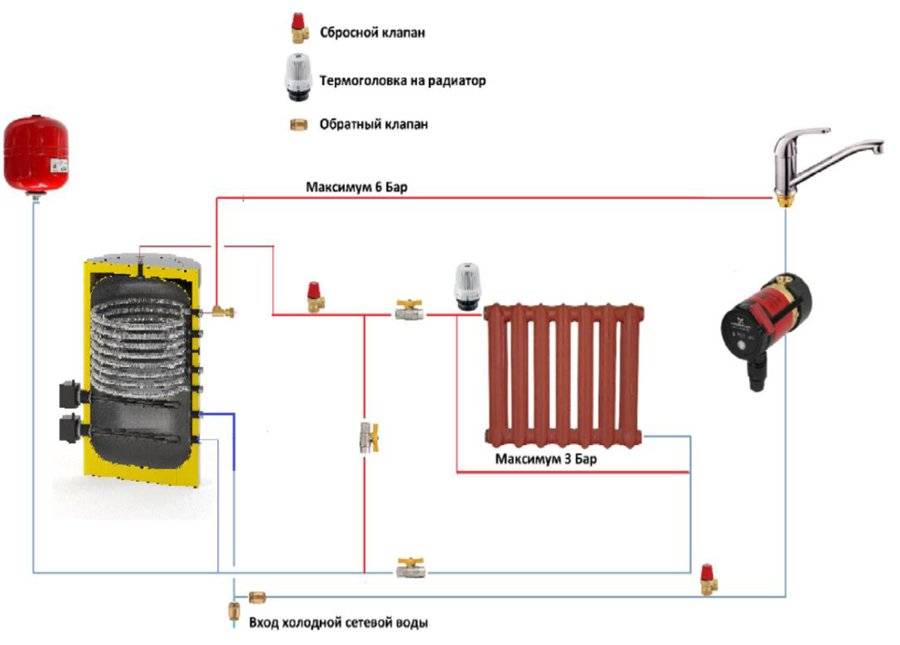

Схема подключения двухконтурного электрического котла.

Если не учитывать высокую стоимость электроэнергии, двухконтурные водогрейные электрокотлы являются идеальными котлоагрегатами, поскольку, в отличие от других видов, просты в монтаже, не требуют организации дымохода и вентиляции, не требовательны к параметрам помещения, надежны и функциональны. Согласования с органами Энергонадзора требуют лишь модели мощностью свыше 10 кВт.

Также стоит учитывать, что модели мощностью свыше 6 кВт необходимо подключать к трехфазной (380 В) электросети, однофазной (220 В) сети будет недостаточно для обеспечения более высокой мощности.

Как рассчитать сколько электроэнергии потребляет электрокотел отопления

Устройство и принцип работы

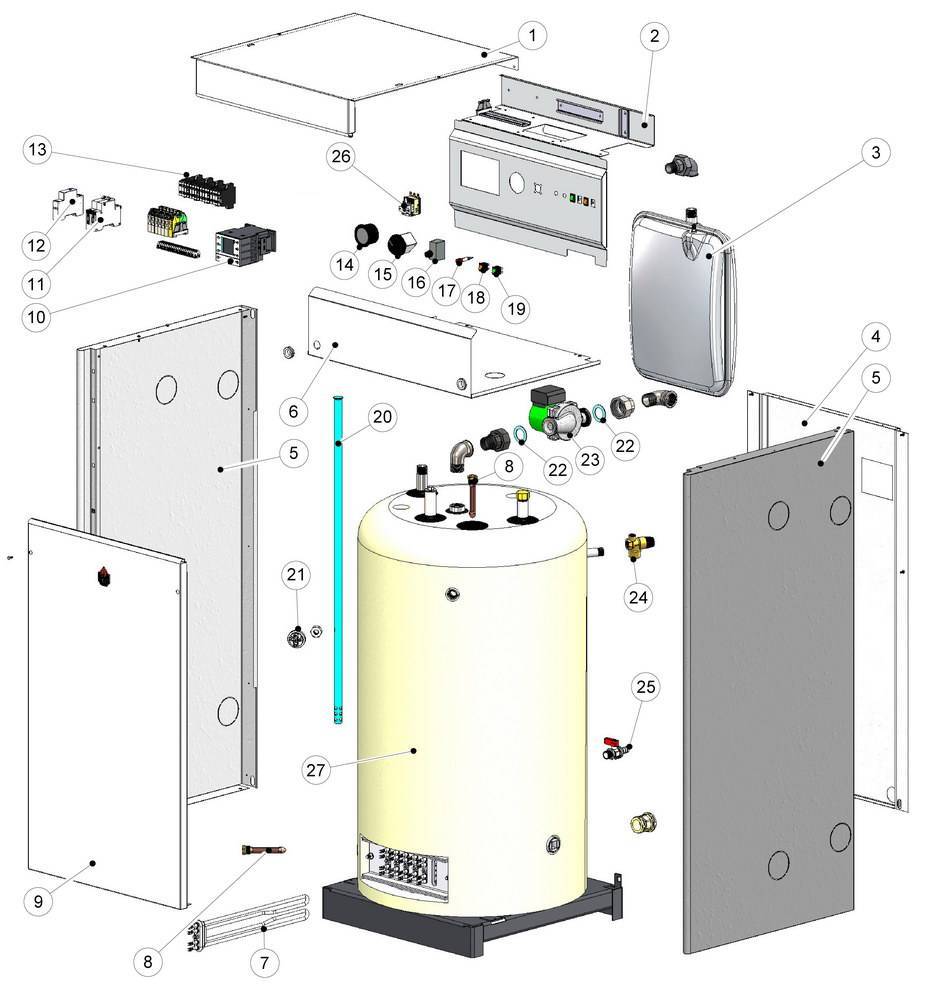

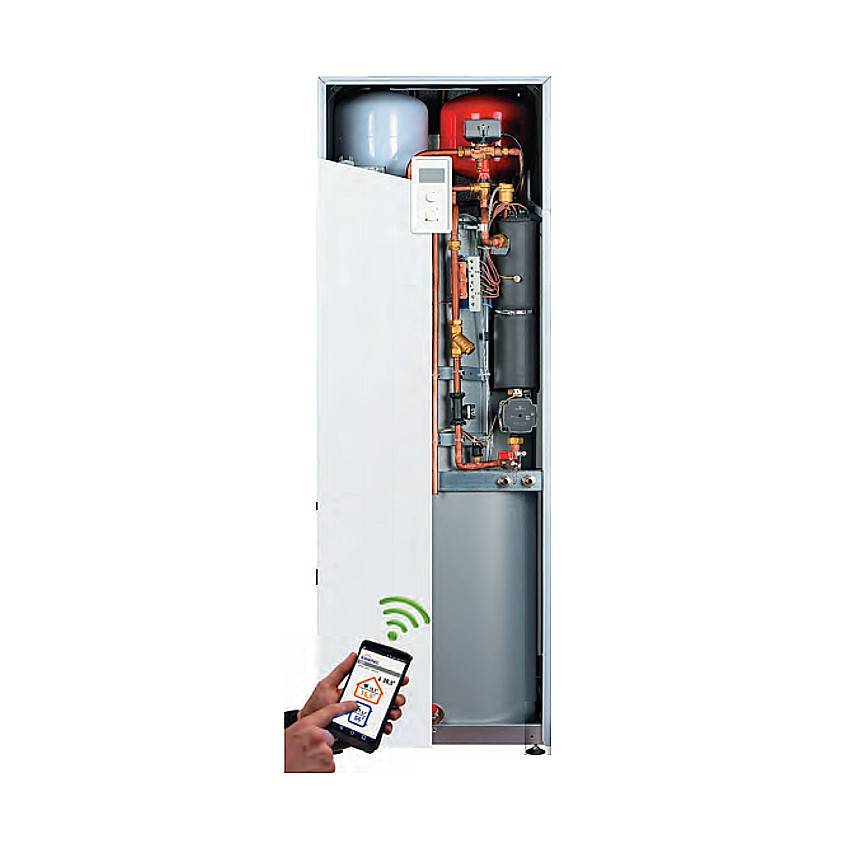

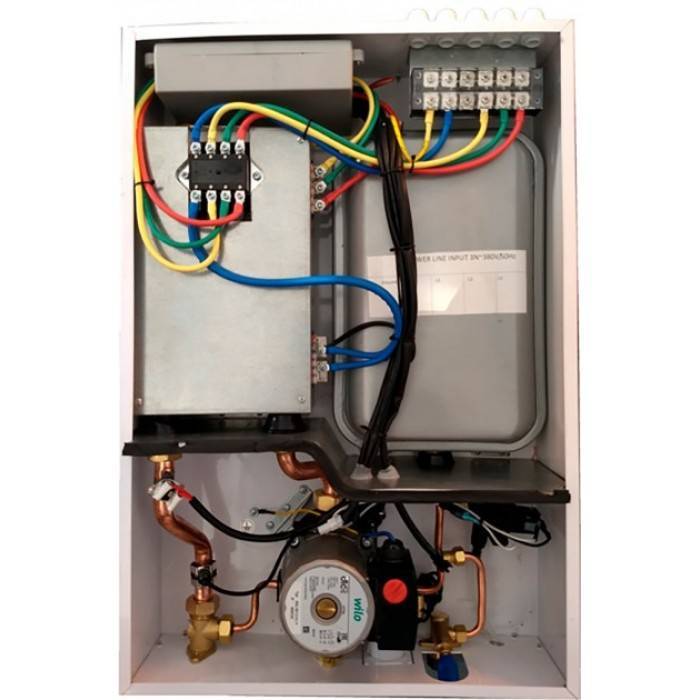

Устройство двухконтурного электрокотла на примере SAVITR Premium. Электрические двухконтурные котлы отличаются от одноконтурных лишь наличием теплообменника, в котором подогревается санитарная горячая вода, а также органами распределения производительности между контурами. Все модели имеют абсолютно одинаковое базовое устройство: нагревательный узел контура отопления, в котором находятся нагревательные элементы и теплообменник ГВС, в котором происходит нагрев воды.

Практически всегда в корпусе уже с завода содержатся все необходимые элементы и узлы системы отопления: расширительный бак, циркуляционный насос, автоматический воздухоотводчик, предохранительный клапан, манометр, набор датчиков и т.д. Это значит, что для установки и подключения котла к системе достаточно подвести к нему подающую и обратную линии отопления, подачу ГВС и источник санитарной воды (например, водопровод).

Чтобы наглядно понять принцип работы двухконтурных котлов, рассмотрим как работает каждый контур отдельно:

  • отопительный – первичный контур, в нем непрерывно циркулирует теплоноситель, подогреваясь в нагревательном узле и отдавая тепло через установленные по всему дому радиаторы;
  • водонагревательный – активируется только при открытии точки потребления горячей воды, направляет теплоноситель отопительного контура к теплообменнику ГВС, за счет контакта нагревая его, а значит и санитарную воду, находящуюся внутри.

В двухконтурных электрокотлах распределение мощности между контурами осуществляется с помощью трехходового клапана, поэтому на подогрев горячей воды отдается не вся мощность, что позволяет сохранять температуру в основном, отопительном контуре.

Сильные и слабые стороны электрических двухконтурных котлов

Для электрических двухконтурных котлов для дома характерно значительное удобство и практичность. Благодаря этому хозяева загородных домов избавляются от необходимости организовывать горячее водоснабжение.

Достоинства приборов следующие:

  • Компактность. По габаритам электрические двухконтурные котлы заметно уступают газовым нагревателям.
  • Отсутствие шума. Работа устройств не сопровождается гулом и шумом, что позволяет монтировать их в любой комнате.
  • Экологичность. Во время эксплуатации не происходит выделения вредных веществ и углекислого газа.
  • Скорость установки. При монтаже меньше приходится возиться с трубами и другими узлами.
  • Пожарная безопасность. Отсутствует угроза утечки газа, воспламенения и взрыва.
  • Простота обслуживания. Все, что потребуется – время от времени смахивать с корпуса пыл.
  • Возможность монтажа в любом месте. Специальная котельная в этом случае не понадобится: прибор можно устанавливать на кухне, в кладовке или в подвале.
  • Высокий КПД (практически 99%).
  • Возможность использования сетей с напряжением 220 В и 380 В. Решающее значение при этом играет мощность используемого котла.

двухконтурный электрический котел

К недостаткам двухконтурных электрокотлов для отопления дома обычно относят:

  • Чтобы подключить мощный прибор, потребуется прокладка автономной линии. В первую очередь это касается котлов мощностью более 3 кВт. Местом запитки такой линии выступает общий электрощиток.
  • Дороговизна, по сравнению с газовыми или твердотопливными агрегатами.
  • Высокий расход электрической энергии при одновременном включении дух контуров. Именно по этой причине и нужна автономная линия питания.
  • Дороговизна потребляемого электричества. Как известно, электроэнергию нельзя назвать дешевой.

двухконтурный электрический котел
