Электрокотел

Это изобретение не новое и не относится к космическим технологиям. Как бы то ни было, суть одна —– нагреть теплоноситель в системе отопления.

У нас есть дом, разводка водяной системы отопления в доме тоже есть. Но нет централизованного газоснабжения, чтобы смонтировать газовый котел. Остается решить, чем этот теплоноситель нагреть. Как вариант, это может быть самодельный электрокотел.

система отопления частного дома с электрическим котлом

И это неплохой вариант, так как такое оборудование легко разместить и получать тепло, если есть электропитание.

Положительные стороны

Кроме того налицо и другие положительные моменты:

  1. Простота монтажа.
  2. Компактные размеры.
  3. Эргономичность.
  4. Для монтажа не нужны особые разрешения.
  5. Экологичность — нет вредных выбросов в атмосферу.
  6. Бесшумность.
  7. Не нуждается в устройстве дополнительной вытяжки или дымохода.
  8. Отпадает необходимость в дополнительных помещениях для хранения топлива.

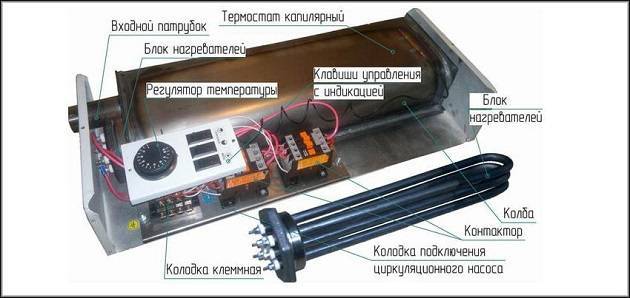

А между тем тут нет ничего трудного. В специальную металлическую емкость, ставятся нагревательные элементы. Емкость связана с системой отопления. Теплоноситель это, как правило, обычная вода.

Вот как раз эту воду и заливают в систему через металлическую емкость. Осталось на нагревательные элементы подать электрический ток.

Под воздействием тока нагревательные блоки становятся горячими и передают свое тепло воде. Горячая вода из бачка устремляется по трубам в радиаторы отопления, обогревая весь дом.

Кажется все просто!

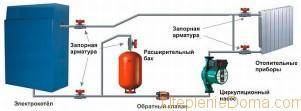

Это схема отопления в принципе.

система отопления частного дома с электрическим котлом

Её можно дополнить такими нововведениями как:

  • устройство контроля и управления системой,
  • расширительный бачок,
  • циркуляционный насос.
  • автоматический регулятор подогрева воды.

система отопления частного дома с электрическим котлом

Недостатки

Недостатки есть, как же без них. К ним можно отнести:

  1. Зависимость от подачи электроэнергии.
  2. Накипь, которая образуется на нагревательных элементах, приводит к снижению их эффективности.
  3. Размеры расширительного бака — чем выше мощность, тем больше места под размещение нагревательных элементов.

Как подключить электрический котел к системе отопления

Как подключить электрический котел? Прежде чем начать подключение электрокотла к системе отопления, нужно выбрать одну из схем обвязки. Существуют следующие варианты:

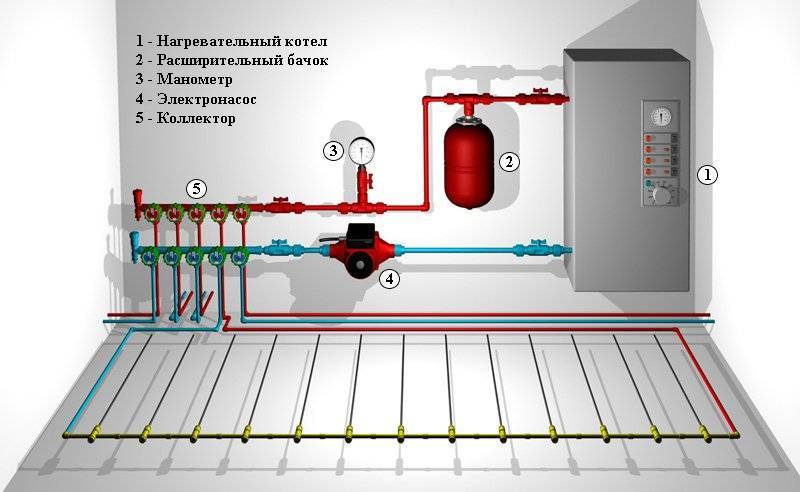

  • монтажкотла с обвязкой электронасоса и расширительной емкости;

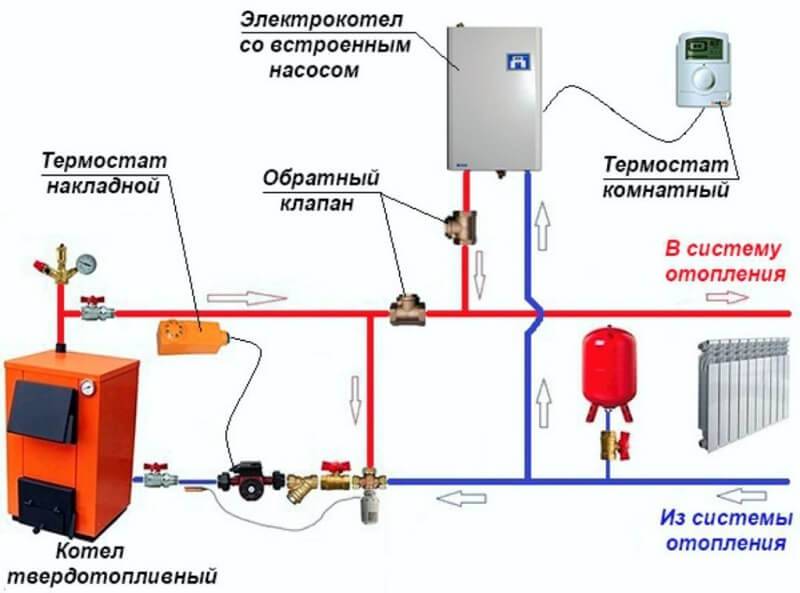

  • установка электрокотла в совокупности с работойс твердотопливной печьюили газовым котлом;

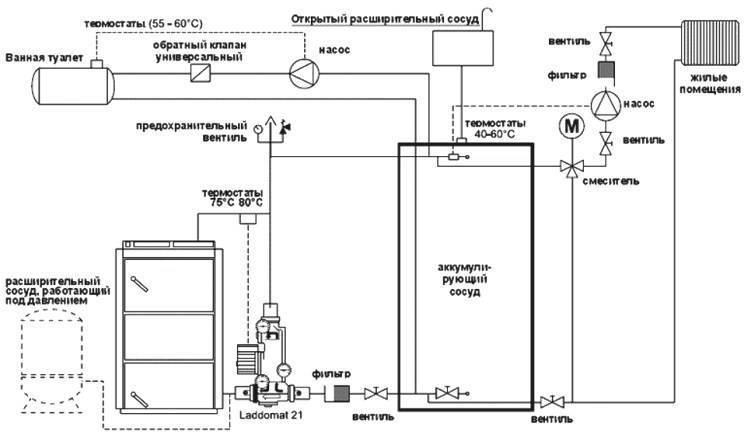

  • обвязка с аккумуляторной емкостью горячей воды или внешним электрическим водонагревателем;
  • подсоединение электрокотла к отопительным сетям и ГВС;
  • подключение к бойлеру.

система отопления частного дома с электрическим котломСхема подключения электрического котла к системе отопления

Как правило, в комплекте с современными электрическими котлами прилагаются необходимые детали. Группа безопасности котла защищает устройство от скачков давления и выполняет сброс воздуха по мере нарастания высоких температур.

В первую очередь, на прямой участок трубы устанавливается группа безопасности.Затем монтируется шаровой кран,который отсекает подачу теплоносителя. На обратный трубопровод крепится циркуляционный насос грязевой фильтр.

Если потребуется подключить котел к открытой системе отопления с естественной циркуляцией, то отопительные трубы нужно будет расположить с уклоном 3 мм на 1 пм.

Схемы электрокотлов для подготовки ГВС:

  • двухконтурный котел с двумя элементами подогрева, встроенными в него;
  • одноконтурный котел с внешним водонагревателем или бойлером.

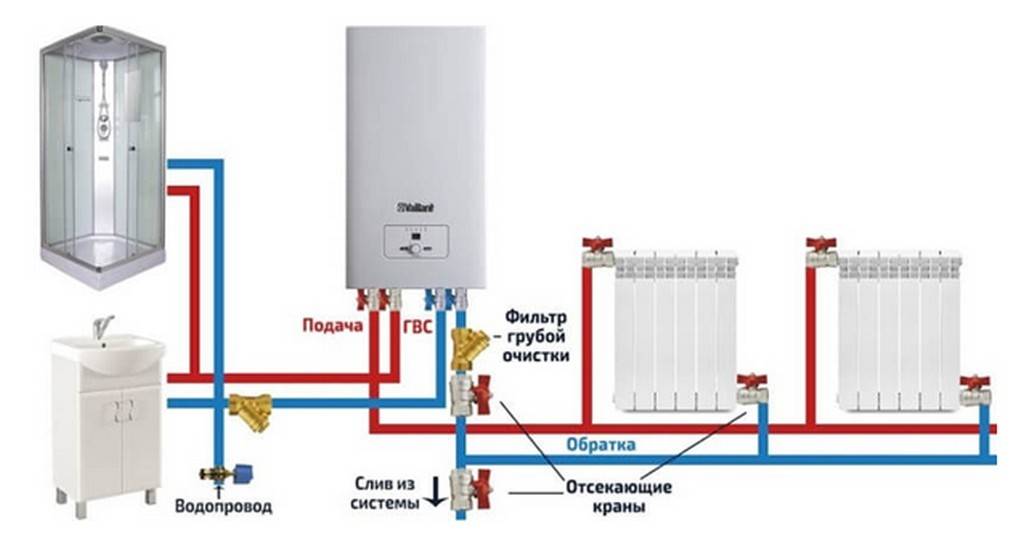

Двухконтурный котел подключается к системе отопления стандартно.Сложности не возникнуть, если следовать схеме ниже. Основной момент — правильно установить запорные вентили.

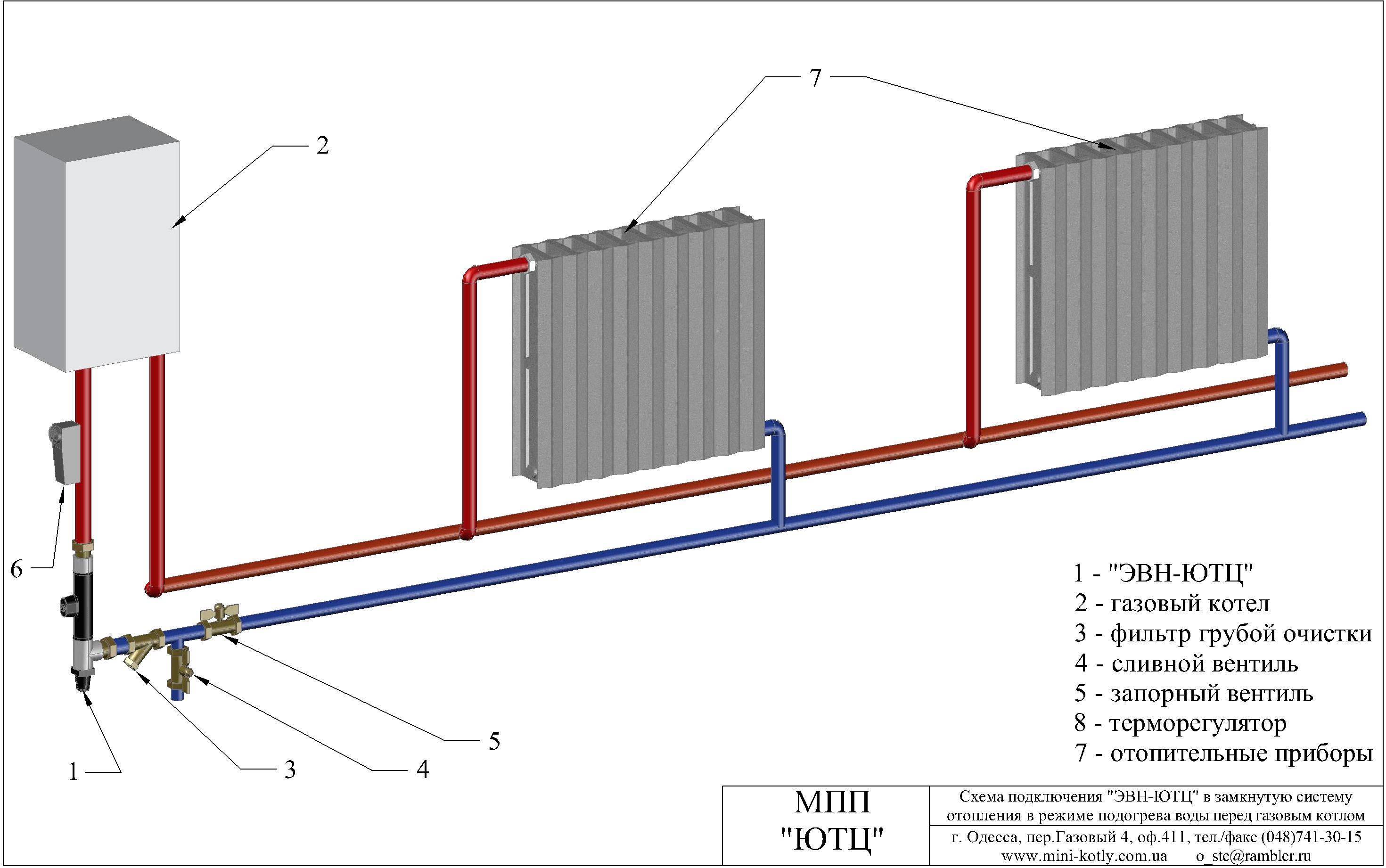

система отопления частного дома с электрическим котломПодключение одноконтурного котла

Подключение одноконтурного котла с внешним водонагревателем или бойлером осуществляется с использованием так называемых трехходовых клапанов, выполненных по отсекающему типу. В аккумуляторном отсеке находится термостат, который подает сигнал после того, как клапан осуществляет движение воды для обогрева системы отопления.

Плюсы электроотопления

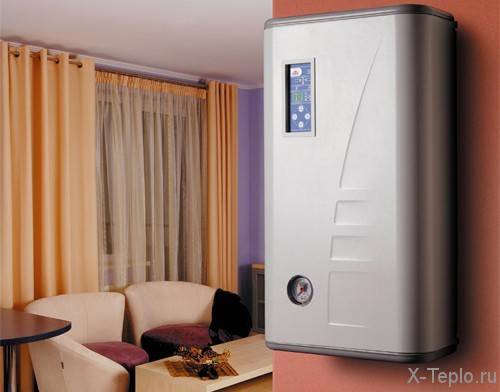

Большим достоинством электрокотлов является размер агрегатов, функционирующих на электроэнергии. Все модели электрического оборудования имеют небольшие размеры. В том случае, если нужно обогреть небольшую площадь, стоит выбрать электроприбор для настенной установки: он отличается эргономичностью и без труда впишется в обстановку среди иных электрических агрегатов и предметов мебели.

система отопления частного дома с электрическим котлом

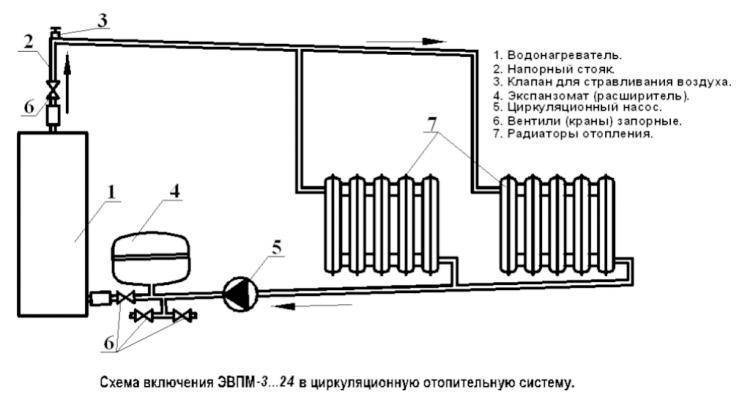

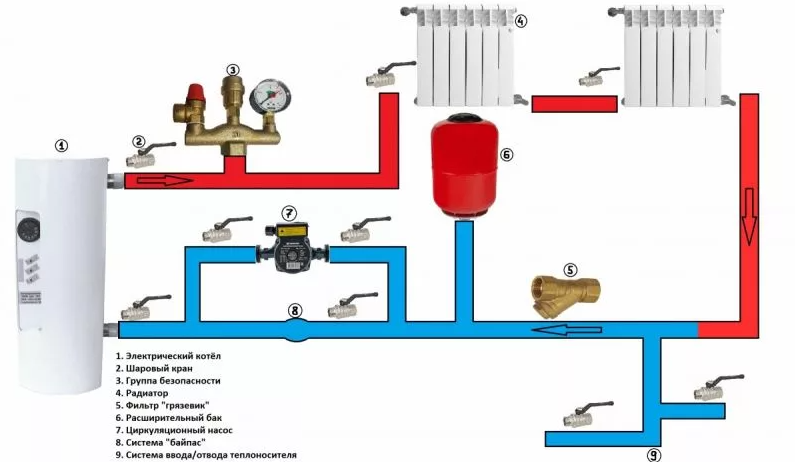

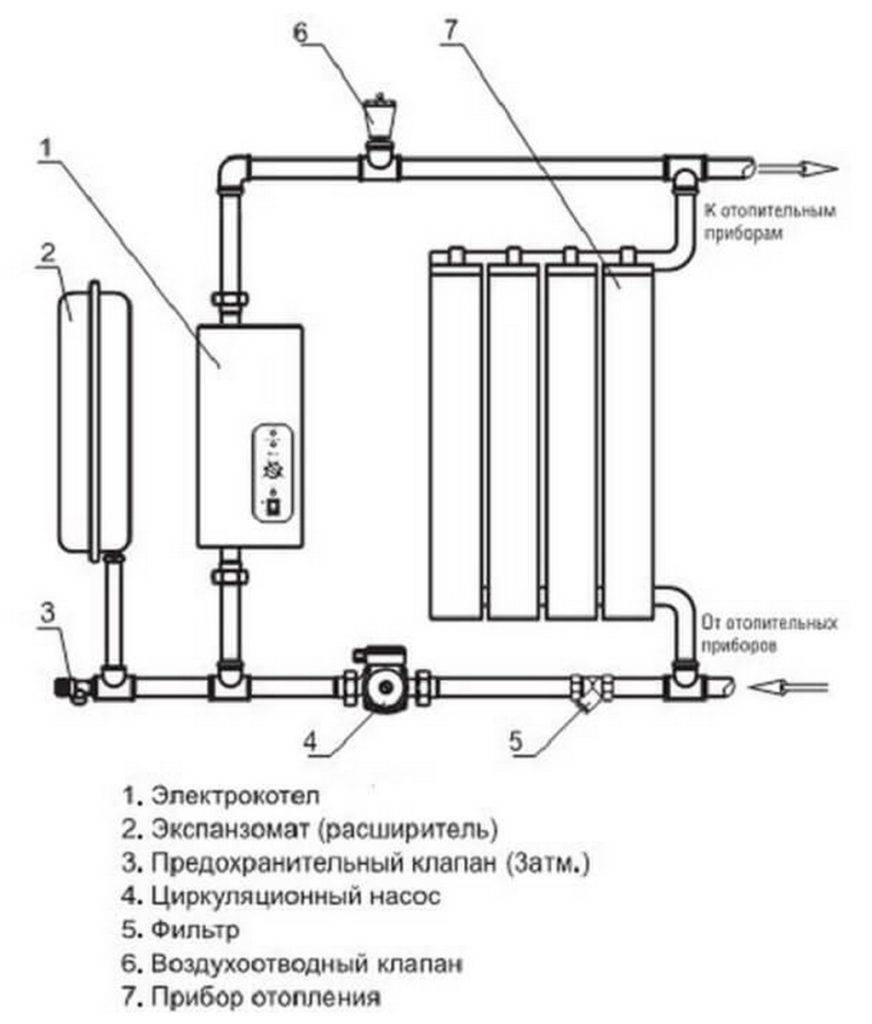

Схема подключения котла к отопительной системе

Еще один плюс в сравнении с другими источниками тепла – это абсолютная безотходность, прежде всего, продуктов, образующихся в результате сгорания топлива, так как отсутствует необходимость их утилизации.

Это наиболее чистая разновидность отопительных приборов из всех, что существуют. Отсутствие отходов исключает засорение природной среды. Конечно, большая часть электростанций, которые поставляют электричество, функционируют благодаря топливному сжиганию, а это отнюдь не улучшает экологическую обстановку. Но вредные выбросы поступают в окружающую среду не в вашем жилище.

В электрокотлах отсутствует открытый огонь, за счет этого повышается их пожаробезопасность. Но определённые меры для этого все же нужны, так как прибор является тепловым источником. Но в сравнении с теми мерами, что требуются при монтаже агрегатов, функционирующих по принципу сгорания топлива, они несущественны.

Котлы, работающие на электричестве, просты в установке. Принцип монтажа столь простой, что с этой задачей способен справиться даже человек без опыта и соответствующих навыков.

Наиболее легкой установкой отличаются агрегаты, в конструкцию которых входит расширительная емкость, электрические контролирующие и предохраняющие устройства, защищенные корпусом. Чтобы установить такой прибор, достаточно подвести сеть питания, разместить сам прибор и включить обогрев.

система отопления частного дома с электрическим котлом

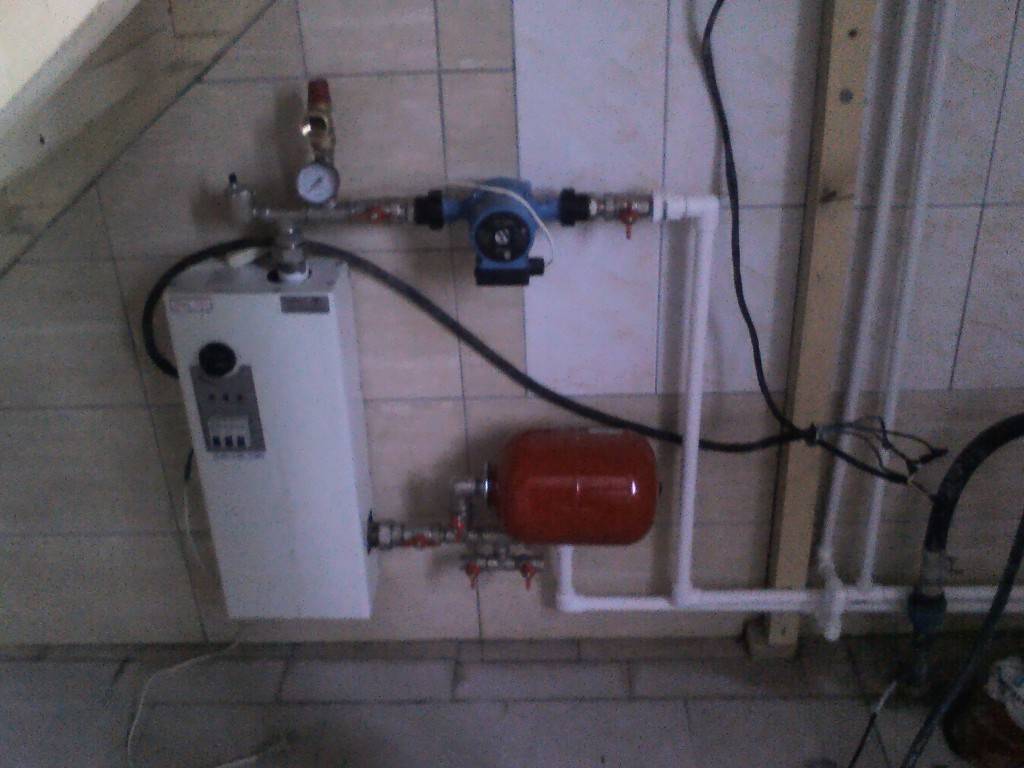

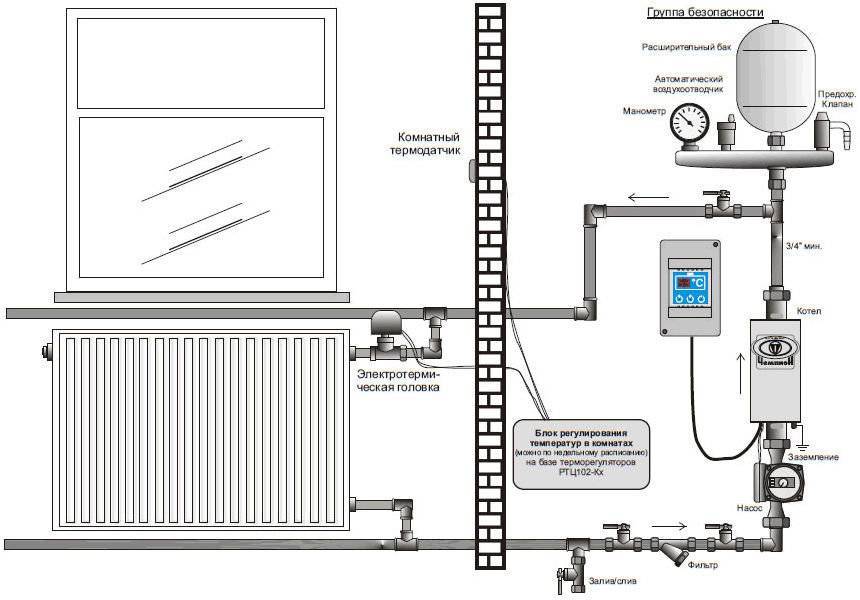

Схема подключения и обвязки электрокотла

Котлам, функционирующим на электроэнергии, не нужно топливо, что означает отсутствие необходимости создания запасов топлива и засорения жилища углем, емкостями с топливом, имеющим жидкую консистенцию, дровами. Достаточно подключить котел с помощью медного шнура к линии электросети.

Простота обслуживания — еще одно существенное достоинство. С таким котлом отсутствуют хлопоты по контролю за его работой и за количеством топлива в нем. Нужно только включить прибор. При использовании агрегата, работающего на твердом топливе, нужно хотя бы два раза в день закладывать в него топливо и проводить очищение от продуктов, образующихся в процессе сгорания. Здесь же вам не нужно думать об обогреве и работе устройства, пока подается электроэнергия.

На заметку! Подобный отопительный агрегат можно спроектировать своими силами. Устройство электрообогревателей довольно примитивное, поэтому и воссоздать его нетрудно.

https://youtube.com/watch?v=oCRBHHlPllQ

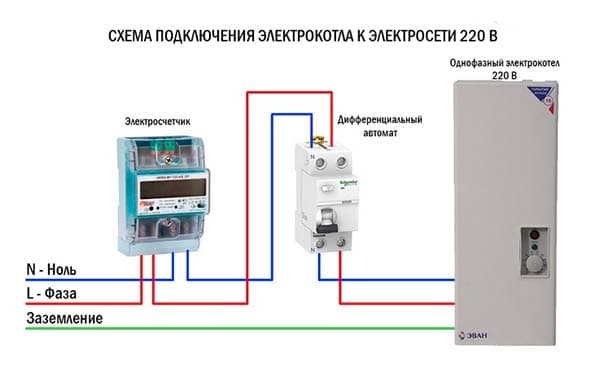

Подключение к электросети

Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:

  • силовой кабель с медными жилами;
  • дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
  • заземляющий контур.

система отопления частного дома с электрическим котлом

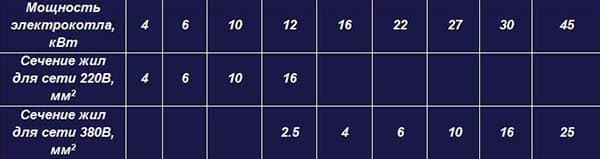

В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.

система отопления частного дома с электрическим котлом

Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.

Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.

Популярные статьи  отличие узо от дифавтомата

система отопления частного дома с электрическим котлом

Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».

система отопления частного дома с электрическим котлом

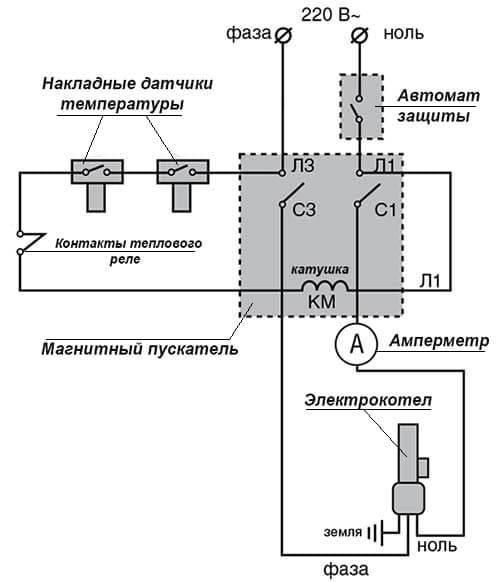

Схема автоматики при однофазной сети 220 В

Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.

система отопления частного дома с электрическим котлом

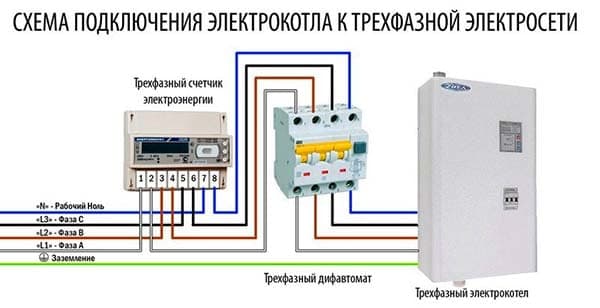

Схема соединений при подключении котла к трехфазной сети 380 В

Особенности расположения обвязки котельного оборудования

  • группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
  • циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
  • расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.

Обвязка электрического котла отопления: важный этап

Особенности подключения электрокотла

С одной стороны нельзя назвать монтаж отопительного котла очень сложной работой, а с другой – обустройство системы обогрева дома требует соблюдения определенной технологии установки электрокотла. Преимущества электрокотла, изображенного на фото, перед другими видами отопительных приборов в том, что его можно установить в любой точке системы теплоснабжения, и он будет хорошо функционировать, но при условии выполнения правильной обвязки данного нагревательного устройства, согласно схеме подключения электрического котла отопления.

Вне зависимости от схемы теплоснабжения с электрическим котлом в ней непременно должно быть заземление прибора. Устройство можно подключать к электрощиту, но нулевую фазу использовать запрещается. Это не просто опасно: оборудование воспринимает такие действия как короткое замыкание.

Правильное подключение электрокотла к сети является одним из условий надежной работы отопительной системы. Необходимо также подобрать качественные комплектующие, а кроме этого нужна профессионально выполненная обвязка электрического котла отопления. Правильно сделанная работа обеспечит незначительную разницу в температуре жидкого теплоносителя на входе и выходе устройства. Для этого большое значение имеет верное размещение электрокотла с его последующим подключением (прочитайте: “Подключение электрокотла к системе отопления: инструкция”). Только при соблюдении данных правил, теплоноситель сможет максимально эффективно отдавать тепло радиаторам.

Необходимость обвязки электрокотла

Прежде всего, обвязка требуется электрокотлу для защиты прибора от перегрева. Как показывает практика, если правильно выполнена схема обвязки электрического котла отопления, то снижаются теплопотери, а, соответственно, экономятся денежные средства. Также исчезает необходимость приобретать дорогостоящее оборудование для контроля над работой системы.

Если модель отопительного электрического котла изначально не оснащена автоматическим блоком, контролирующим функционирование системы, тогда для прибора большое значение имеет правильная обвязка. Она позволит добиться максимально эффективной работы даже при установке не особо мощного котла.

Схема обвязки электрокотла

При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе.

  • разные по диаметру трубы;
  • радиаторы отопления (прочитайте: “Обвязка радиаторов отопления полипропиленом – просто и доступно”);
  • циркуляционный насос;
  • манометр;
  • кран балансировки;
  • распределительный клапан;
  • проходной фильтр.

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные ключи.

Что касается дополнительных и крепежных изделий, то из них будут нужны:

  • тройники, переходники;
  • предохранительный, обратный, воздушный клапаны;
  • болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

  • с принудительной циркуляцией воды;
  • с естественной циркуляцией теплоносителя;
  • классический вариант разводки;

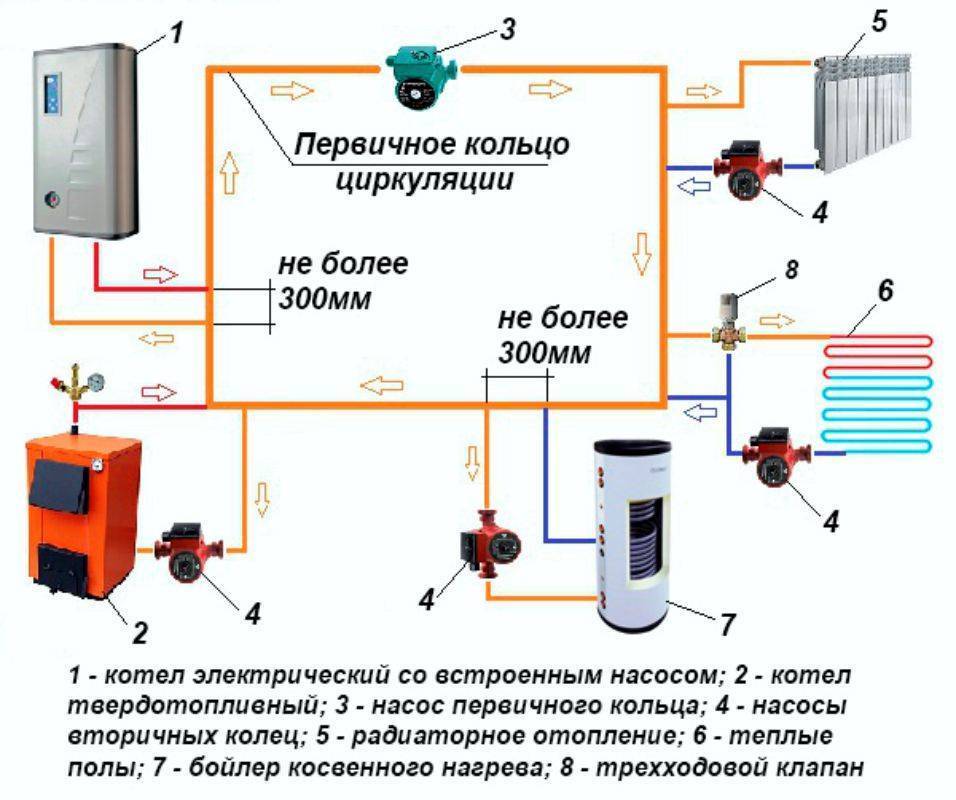

  • с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:

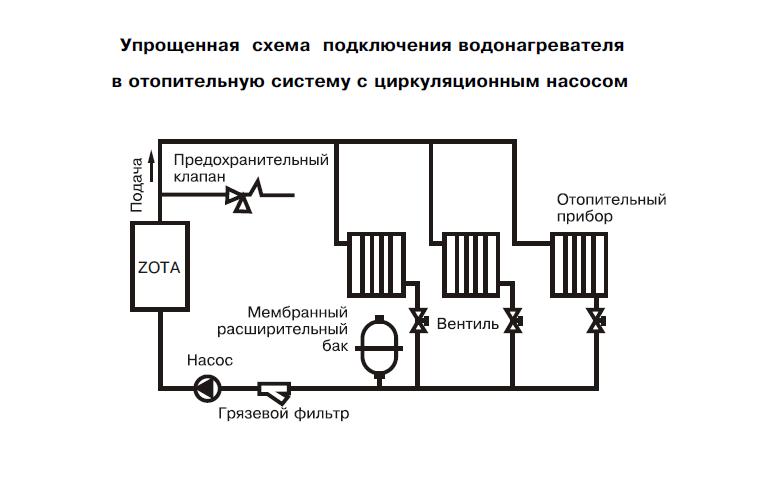

Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

  • регулятор температуры воздуха в комнате;
  • радиаторы;
  • электрокотел;
  • расширительный бак открытого типа;
  • блок безопасности, состоящий из предохранительного клапана и манометра;
  • кран для восполнения количества теплоносителя;
  • насос;
  • обратный клапан;
  • антиконденсатный насос;
  • датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».

Аварийная обвязка электрокотла

Обвязка электрического котла отопления двухконтурной схемы обязательно должна предусматривать способы, позволяющие контролировать и управлять системой, если произойдет непредвиденная аварийная ситуация. Например, может отключиться электроснабжение. Иногда проблему с временным отсутствием электроэнергии решать при помощи использования источников бесперебойного питания или аккумуляторов (их следует периодически при необходимости заряжать).

Модели электрокотлов

Принцип любого электрокотла – превращение электроэнергии в тепло. Электрические агрегаты не являются самыми экономически выгодными, но КПД их использования равен 95-99%, что достаточно хорошо для подобных узлов. Такие котлы подразделяются на три вида по типу теплоносителя. Поговорим о каждом из них более подробно.

Тэновый электрический котел

Электрические котлы отопления, снабженные ТЭНами, работают по принципу электрического чайника. Вода проходит через трубчатые нагревательные элементы – ТЭНы. Выступая в качестве теплоносителя, она проходит по всей системе отопления, циркулируя с помощью насоса.

Одним из преимуществ можно назвать его компактность, аккуратный внешний вид и возможность монтажа на стену. Процесс установки не вызовет особых затруднений, а эксплуатация комфортна и проста, благодаря датчикам терморегуляторам. Автоматика позволяет поддерживать нужный нагрев, ориентируясь на данные с датчиков, которые меряют температуру воздуха окружающей среды.

Теплоносителем может выступать не только вода, но и незамерзающая жидкость, благодаря которой не будет образовываться накипь на ТЭНах, которой не избежать, используя воду.

Внимание. Накипь, образованная на ТЭНах, ухудшает теплоотдачу и энергосберегающие свойства электрического котла отопления. Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость

Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности

Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость. Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности.

Электродный электрический котел

Принцип работы электродного электрического котла для отопления дома совершенно отличается от предыдущей модели. Нагрев жидкости происходит не нагревательным элементом. Электрод, установленный в корпусе, отдает жидкости электрический заряд, под действием которого молекулы расщепляются на отрицательно и положительно заряженные ионы. В теплоносителе происходит собственное сопротивление, что и обеспечивает интенсивный нагрев. Заливается в систему либо вода, либо специальный состав (подобие антифриза).

Данный вид электрического агрегата для отапливания дома совершенно безопасен, если произойдет утечка жидкости, он просто отключится. Электродный модели очень компактны (выглядит как небольшой цилиндр с патрубками), оборудованы датчиками замера температуры окружающего воздуха, управляются автоматикой.

Обслуживание данной модели сводится к замене электрода, так как они постепенно растворяются по мере работы, что ухудшает обогрев дома. Также нужно обязательно следить за исправной работой циркуляционного насоса, чтобы жидкость в системе не закипела. Правильная и эффективная работа электродного электрического котла для отопления частного дома возможна только с подготовленной водой – она должна иметь необходимое значение удельного сопротивления. Измерить их самостоятельно не всегда удобно и просто, как и подготовить воду. Поэтому, проще и надежнее будет купить специально предназначенную для работы в электродных котлах жидкость.

Электрический котел индукционный

Этот вид отопительного электрического агрегата для дома работает на основе индукционного нагрева жидкости ферромагнитными сплавами. Индуктивная катушка располагается в герметичном корпусе и не имеет контакта непосредственно с теплоносителем, который протекает по периметру устройства. Исходя из этого, в качестве энергоносителя для отопления дома может быть использована не только вода, но и антифризы. Данный электрический котел для отопления дома не оборудован нагревательным элементом или электродом, что улучшает его КПД. Также, отсутствие ТЭНов обеспечивает полную безопасность при эксплуатации. Этот вариант котла для обогрева дома не подвержен образованию накипи, практически не ломается и не течет.

Популярные статьи  Бесколлекторный двигатель

Минусом индукционных моделей является лишь их более высокая стоимость и большие габариты. Но со временем проблема размера устраняется — на смену старым, приходят усовершенствованные модели.

Кроме данной классификации, электрические котлы для отопления частного дома разделяют на:

  • одноконтурные (предназначены только для отопления всего дома);
  • двухконтурные (обеспечивают не только отопление во всем доме, но и нагрев воды).

Также нужно выделить:

  • настенные котлы;
  • напольные котлы (производятся модели большой мощности).

Лучшие недорогие электрические котлы

Только для отопления (без функции подготовки горячей воды) приобретают одноконтурную модель. Для уменьшения себестоимости в простой электрокотел устанавливают механическое управление. В данной категории представлена техника с мощностью до 6 кВт. Этого достаточно для поддержания заданного температурного режима в помещениях до 55-60 м кв. Как правило, циркуляционный насос в стандартной комплектации отсутствует. Поэтому необходимо приобретать дополнительное оборудование для перемещения теплоносителя по рабочему контуру.

ZOTA Balance 6 6 кВт одноконтурный

Недорогой, но хороший электрический котел подойдет для отопления квартиры, частного дома, дачи, офисного помещения или небольшого склада. Переключателями устанавливают необходимый уровень мощности (3 ступени). Механическое управление достаточно точно поддерживает температуру теплоносителя в диапазоне от 30°C до 90°C. Универсальную технику можно подключать к сети 220 V или 380 V. Разумеется, проводка должна соответствовать максимальной нагрузке. При небольших габаритах (26 х 46 х 15 см) найти подходящее место для установки котла не трудно. Небольшой вес (8 кг) упрощает выполнения монтажных операций собственными руками.

Плюсы:

  • доступная цена;
  • удобство сервисного обслуживания;
  • простая надежная конструкция;
  • компактность;
  • легкость.

Минусы:

по некоторым отзывам, при включении слышен характерный шум, который сопровождает процесс интенсивного нагрева теплоносителя.

ЭВАН ЭПО 6 6 кВт одноконтурный

Этот отличный напольный электрический котел для частного дома или квартиры отличается хорошим базовым оснащением при демократичной стоимости. Электронная схема управления обеспечивает простоту настройки, точное поддержание заданного температурного режима. Для оперативного включения и регулировок пригодится пульт дистанционного управления. При необходимости к котлу можно подключить внешний термостат. Первичный теплообменник для продления срока службы сделан из нержавеющей стали. Защитное устройство предотвращает повреждение ТЭНа перегревом.

Плюсы:

  • по надежности электрический котел получил высокие оценки пользователей;
  • высокий КПД;
  • простота установки и подключения;
  • качественное внешнее антикоррозийное покрытие;
  • пульт дистанционного управления в стандартной комплектации;
  • официальные гарантии – 2 года.

Минусы:

«технический» дизайн подразумевает необходимость размещения оборудования в специальном помещении (внутри корпусной мебели).

РусНИТ 203М 3 кВт одноконтурный

Легкий и компактный электрический котел подойдет для локальной системы отопления небольшого объекта. Мощности 3 кВт хватит для поддержания комфортных температурных условий в помещении площадью до 30 м кв. Следует не забывать о том, что придется использовать более производительное оборудование при высоте потолков более 3 м.

Теновый котел оснащен электронным блоком управления, который может быть подключен к термостату. В таком оснащении регулировка рабочих режимов осуществляется автоматически с учетом реальных показателей температуры воздуха в комнате. Котел работает от сети 220 В. При монтаже проводки и выборе защитного автомата нужно делать расчет для максимальной силы тока 13,7 А. Давление в основном контуре не должно превышать 2,5 бар. При необходимости – на входе устанавливают ограничитель-регулятор напора. Как правило, это устройство совмещают с механическим фильтром грубой очистки. Купить такую модель можно по приемлемой цене.

Плюсы:

  • экономичное потребление энергии;
  • термостат в стандартной комплектации;
  • емкость встроенного бака 5 л;
  • широкий рабочий температурный диапазон.

Минусы:

  • отсутствует встроенный блок безопасности;
  • циркуляционный насос отсутствует.

Выбор места и правила

Установка электрокотла возможна только на стене, отделанной невозгораемым материалом и лучше в нежилом помещении, хотя неплохо подойдет и кухня. Нужно предусмотреть и возможность утечки воды: если такое место находится рядом с котлом, то это создает опасность замыкания и возгорания.

Знать для безопасности

Согласно установленным нормам от электрического котла до стен должно быть расстояние не менее 5 см., свободное пространство перед ним предусматривается в 70 см, сверху – не менее 80 см, снизу – не менее 50 см.

Отдельный кабель — не каприз производителя: инструкция по безопасности ограничивает максимальный ток на розетке 16 А. Но котлы с электрической мощностью от 7 кВт питаются только от 380 В.

система отопления частного дома с электрическим котлом

Устройство электродных котлов

Электрические мини котлы «Галан» электродного типа выпускаются в трех модификациях:

  • однофазные ОЧАГ имеют мощность 2, 3, 5 и 6кВт;
  • трехфазные ГЕЙЗЕР и ВУЛКАН – 9, 15, 25 и 50кВт.

Они имеют компактные размеры и малый вес. Самый мощный прибор весит 11,5кг, а его диаметр составляет 180мм при длине 570мм, а обогреть пространство он может до 1650м3. Наиболее миниатюрный котел имеет диаметр всего 35мм и длину 275мм, его вес не превышает 0,9кг, а отапливаемое помещение может достигать 120м3.

Ионные котлы состоят из нескольких элементов. На металлическом корпусе располагаются входящие и отводящие патрубки, дающие возможность беспрепятственной циркуляции теплоносителя (воды или антифриза). Благодаря корпусу происходят ионные процессы, так как он выполняет функцию ионизатора. Сверху корпус защищен пластиковым кожухом, улучшающим электроизоляцию прибора и уменьшающим его теплоотдачу. Внутри однофазного котла располагается один электрод, а трехфазного – три электрода с выведенной наружу клеммной группой.

Электродные котлы «Галан» поставляются в сборе. Система автоматики, позволяющая управлять и контролировать отопительную систему, в комплект оборудования не входит, поэтому приобретается дополнительно. Кроме этого требуется купить расширительный бак и, при необходимости, насос.

Без установки автоматики компания ГАЛАН гарантийный срок на работу котла не дает.

Также производитель снимает с себя ответственность в случае неправильной установки, либо эксплуатации электродного теплогенератора, наличия механических повреждений и присутствия посторонних предметов в системе.

Правила подключения электрокотла

Многие подумали, что нет никаких правил. Потому можно ознакомиться со схемой подключения электрокотла. Потом всё самостоятельно подсоединить и пользоваться многие годы. На самом деле всё нет так просто.

система отопления частного дома с электрическим котлом

Правила подключения на основе ПУЭ (7 издание):

  • Если мощность электрокотла более 10 кВт требуется разрешение от специалистов Энергонадзора. Но в продаже много моделей не превышающие данный лимит. Они обладают достаточной отдачей тепла для обогрева маленького домика;
  • Но в случае установки дифференцирующего счётчика не существует никаких исключений. Придётся получить разрешение Энергонадзора. Это очень полезное дополнение, поскольку помогает экономить электроэнергию. Потому лучше его установить.

Другие разрешения не потребуются. Но необходимо разобраться в нюансах монтажа оборудования.

система отопления частного дома с электрическим котлом

Конвекторы – обогрев без труб и насосов

Конвективные приборы привлекают внимание благодаря низкой цене, компактности, простоте установки, привлекательному дизайну. Так же, как и для других электрических приборов отопления, для подключения конвекторов необходимо обеспечить электроразводку соответствующего сечения

Идеальный вариант – наличие отдельных розеток и автоматов в щитках для подключения конвекторов.

Могут быть стационарными и переносными. Первые обычно крепят на стену под подоконниками, чтобы прогревались холодные воздушные потоки у окон. Вторые устанавливают в зонах, где нужно сильнее прогреть воздух в данный момент.

Конструкция конвектора:

  • нагревательный элемент;
  • воздушная камера;
  • решетки для воздухообмена.

Принцип работы конвектора базируется на способности холодных воздушных потоков опускаться вниз, а теплых – подниматься. В корпусе прибора устанавливаются воздухозаборные решетки, через которые втягивается холодный воздух. Он попадает в камеру нагрева и уже теплым поступает в помещение. Современные модели конвекторов снабжаются терморегуляторами, отключающими приборы, когда температура в комнате достигнет заданного уровня.

Благодаря использованию ночного тарифа и системе терморегуляции можно оптимизировать суммы оплат по счетам. Но поскольку стоимость все равно остается высокой, конвекторы лучше не устанавливать в качестве основной системы обогрева, зато как дополнительная она очень эффективна.

Примерная схема работы конвектора

Популярные статьи  Терморегулятор для инкубатора

К сожалению, у конвекторов имеется существенный недостаток. Их нагревательные элементы имеют слишком высокую температуру, особенно сильно раскаляются спирали. Домашняя пыль, попадающая на них, перегорает и приобретает вредные и даже канцерогенные свойства. Не рекомендуется установка конвекторов в детских комнатах, помещениях, где находятся люди с заболеваниями органов дыхания. Желательно вообще не применять их в жилых помещениях. Но если уж использовать, лучше приобретать модели с алюминиевыми пластинчатыми ТЭНами.

Выбор места и правила

Установка электрокотла возможна только на стене, отделанной невозгораемым материалом и лучше в нежилом помещении, хотя неплохо подойдет и кухня. Нужно предусмотреть и возможность утечки воды: если такое место находится рядом с котлом, то это создает опасность замыкания и возгорания.

Знать для безопасности

Согласно установленным нормам от электрического котла до стен должно быть расстояние не менее 5 см. свободное пространство перед ним предусматривается в 70 см, сверху – не менее 80 см, снизу – не менее 50 см.

Если котел потребляет не больше 3,5 кВт, то может быть подключен к обычной электрической розетке. Котлы мощностью 3,5-7 кВт подключаются непосредственно к щитку выделенным кабелем. Для них допустимо питание от 220 В.

Отдельный кабель — не каприз производителя: инструкция по безопасности ограничивает максимальный ток на розетке 16 А. Но котлы с электрической мощностью от 7 кВт питаются только от 380 В.

система отопления частного дома с электрическим котлом

Советы профессионалов для самостоятельной установки котла

Простейшая схема автономной системы отопления загородного дома.

Электрокотлы, схема подключения которых может быть не каждому понятна, обладают некоторыми нюансами, учесть которые необходимо при его монтаже. Учитывайте устройство прибора и его функциональное назначение в отопительной системе

Если он относится к типу электродиодных, то обратите внимание на комплектацию отопительного контура, которая должна включать обратно-предохранительный клапан, манометр и воздухоотводчик

Если схема отопления подразумевает, что оборудование будет открытого типа, то обязательно нужно установить запорную арматуру на участке трубопровода, который размещен сразу за расширительным баком.

Для выполнения заземления вам потребуется провод из меди в 4 мм. Нужно будет подключить проводник к нулевой клемме. вы сможете найти ее в корпусе прибора внизу.

Проще всего монтировать оборудование вместе с системой. Однако иногда приходится устанавливать прибор в уже готовый контур. В этом случае его нужно будет тщательно промыть с использованием специально предназначенных средств.

Таким образом, схема подключения электрического отопительного оборудования играет ключевую роль в создании отопительной системы на основе этого прибора

Обратите внимание на некоторые нюансы, которые нужно учесть при сборке и установке подобного оборудования

Валерий Николаевич Арсеньев

Схема и система отопления с электрокотлом

система отопления частного дома с электрическим котлом

Классическая «Ленинградка» с принудительной циркуляцией (расширительный бак герметичный).

Электрокотел для водяного отопления может работать как в открытой, так и в закрытой системе обогрева дома. Разница очевидна уже из названия. В открытом контуре вода имеет возможность прямого контакта с воздухом. Этот процесс происходит в расширительном баке, других открытых участков контура нет. В закрытой, или как ее еще называют герметичной, системе отопления теплоноситель полностью изолирован. Экспанзомат в ней также герметичный.

По сути, чтобы превратить открытый контур в герметичный достаточно установить мембранный расширительный бак вместо обычного. При этом схемы проводки труб для обоих типов контуров идентичны – это однотрубная или двухтрубная разводка. А электрические котлы водяного отопления работают в обычном режиме, без каких-либо дополнительных настроек.

Особенности подключения электрокотла

С одной стороны нельзя назвать монтаж отопительного котла очень сложной работой, а с другой – обустройство системы обогрева дома требует соблюдения определенной технологии установки электрокотла. Преимущества электрокотла, изображенного на фото, перед другими видами отопительных приборов в том, что его можно установить в любой точке системы теплоснабжения, и он будет хорошо функционировать, но при условии выполнения правильной обвязки данного нагревательного устройства, согласно схеме подключения электрического котла отопления.

Электрокотел одинаково эффективно работает в конструкциях с естественной и принудительной циркуляцией жидкого теплоносителя. Прибор следует устанавливать в самой низкой точке электрической системы отопления. благодаря чему достигается самый высокий уровень прогрева батарей. Подающую трубу необходимо расположить на минимальной высоте.

Вне зависимости от схемы теплоснабжения с электрическим котлом в ней непременно должно быть заземление прибора. Устройство можно подключать к электрощиту, но нулевую фазу использовать запрещается. Это не просто опасно: оборудование воспринимает такие действия как короткое замыкание. Правильное подключение электрокотла к сети является одним из условий надежной работы отопительной системы. Необходимо также подобрать качественные комплектующие, а кроме этого нужна профессионально выполненная обвязка электрического котла отопления. Правильно сделанная работа обеспечит незначительную разницу в температуре жидкого теплоносителя на входе и выходе устройства. Для этого большое значение имеет верное размещение электрокотла с его последующим подключением (прочитайте: «Подключение электрокотла к системе отопления: инструкция «). Только при соблюдении данных правил, теплоноситель сможет максимально эффективно отдавать тепло радиаторам.

Поведем итоги

Подробно разобравшись с устройством и принципом действия электродных котлов, можно сделать несколько важных выводов.

Возможность экономичного достижения высокого уровня мощности и быстрого нагрева больших объемов воды оказывает большое влияние на габаритные размеры теплогенераторов. Компактные устройства с минимальным весом можно без труда установить в любом месте дома.

Если возникает необходимость обогреть помещение с большой площадью (500 и более квадратных метров), вполне возможно создать схему подключения нескольких электродных котлов. Следует отметить еще один положительный момент – при устройстве ионного электрического отопления не требуется разрешение и контроль инспекции котлонадзора.

Из всех существующих на сегодняшний день отопительных приборов электродный котел представляется наиболее приемлемым решением. Простое и экономичное оборудование способно подарить тепло нашему дому и подогреть горячую воду для бытовых нужд.

Поставил двухтарифный счетчик электроэнергии на сеть 220В. Стоит в доме вместе с газовым котлом «очаг — 3″(Галан). В щитке управления котлом поставил прямоточный амперметр на 20А. При включенном котле с Тобратки 42градуса показываает 6А потребления, а на счетчике дома показывает 13А, притом что в доме горит одна Led лампочка и работает телевизор и больше абсолютно ничего. Непойму в чем прикол? Подскажите кто знает. Пишите [email protected]

Юрий Юрий Горовой 18 мая 2017, 12:07

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

как подключить фотореле
система отопления частного дома с электрическим котлом
