Соленоидный двигатель

Завершающая сборка

Для того чтобы можно было произвести запуск, осталось только лишь все собрать в правильном порядке. Возьмите намотанную катушку и убедитесь что концы находятся на одной линии, сделать это можно с помощью линейки.

Соленоидный двигатель

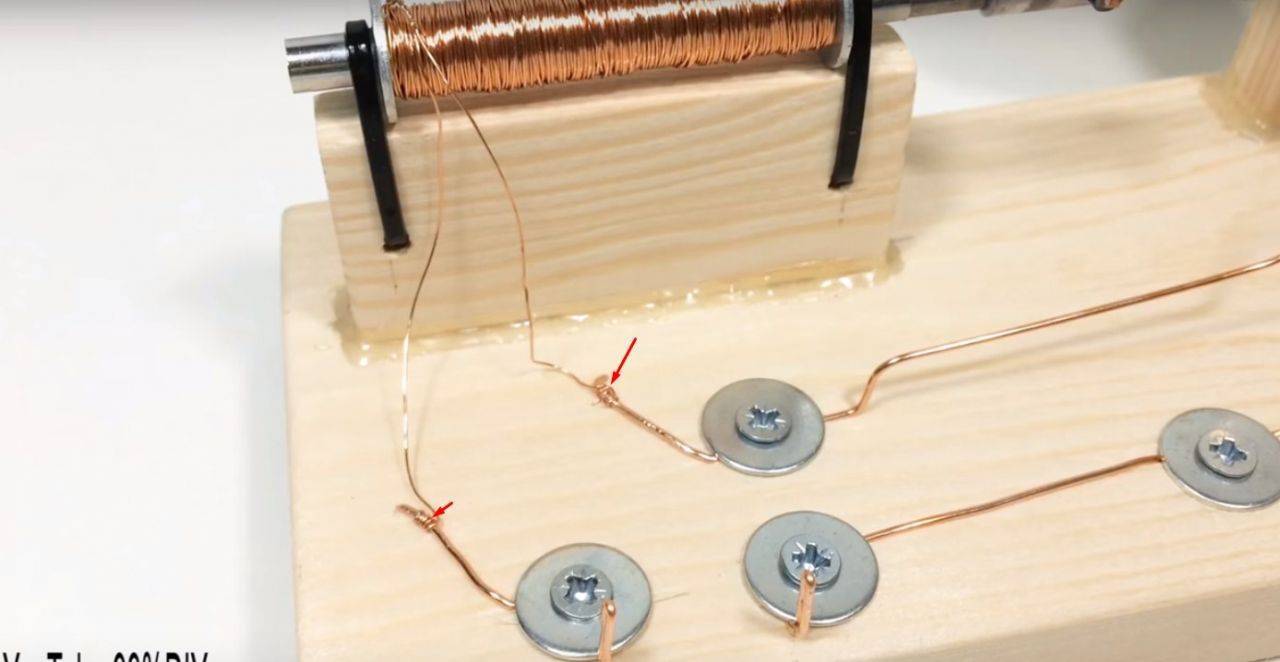

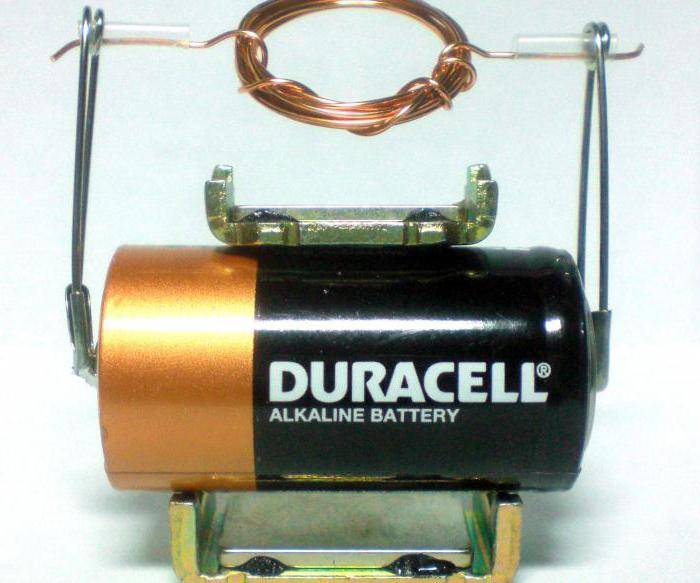

Если все в порядке, то можно установить катушку в колечки булавок и немного стукнуть по катушке для придания вращения.

Соленоидный двигатель

Постарайтесь сделать плавный пуск электродвигателя, в противном случае можно погнуть проволоку и тогда вращаться наш самодельный моторчик не будет.

Соленоидный двигатель

Если вы все правильно изготовили, то она будет долгое время вращаться, а именно до тех пор, пока не разрядится батарейка. Все, наш простейший электродвигатель готов!

  • Как сделать ветрогенератор на 220В своими руками: пошаговое описание изготовления самодельных ветряков (схемы, проекты, фото и видео)

  • Как выбрать хороший генератор для дома — лучшие модели и варианты выбора генератора для частного дома (115 фото)

  • Как выбрать конденсатор для электродвигателя: запуск трехфазного двигателя и правильный подбор конденсатора (схемы, 90 фото и видео)

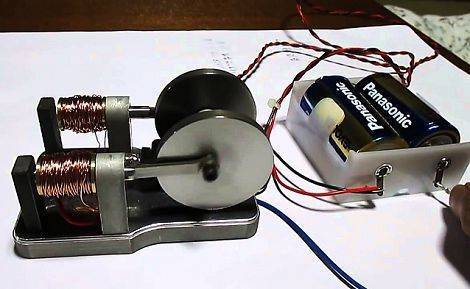

Соленоидный двигатель

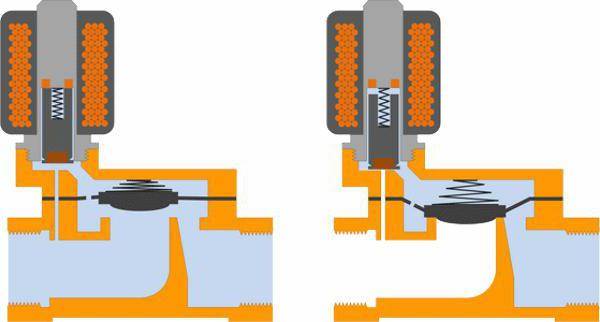

Электромагнитный клапан для полива: схема работы

Клапан для воды удобно применять, поскольку он может служить в качестве обычного водопроводного крана при отключении электроснабжения. Чтобы его открыть, управляющий соленоид поворачивается на четверть оборота.

Когда катушка отключена, проход воды перекрыт. При срабатывании, когда сердечник втягивается, открывается проходное отверстие клапана. Через него вода поступает на полив или в бак. Чтобы перекрыть подачу жидкости, катушку отключают, и пружина снова возвращает сердечник электромагнита в исходное положение.

Соленоидный двигатель
Смотреть галерею

Электромагнитные клапаны работают при разном напряжении питания (12 В, 24 В, ~220 В). Устройства бывают также нормально открытые и импульсные (переключение производится управляющим импульсом из одного положения в другое).

Клапан устанавливается в разрыв водопровода. К нему прокладывается управляющий кабель. К розетке подключается таймер и настраивается на нужное время. Если в электросети бывают сбои в подаче напряжения, настройку времени нужно периодически проверять или использовать автономный источник питания, например, аккумулятор.

Устройства переменного тока

Схема модели данного типа включает статор двухполюсного типа. В среднем мощность устройства равняется 40 кВт. Ротор здесь применяется с первичной обмоткой. Также есть модификации, у которых имеются бендиксы. Устанавливаются они у статора и играю роль стабилизатора электромагнитного поля.

Для вращения вала применяется ведущая шестерня. В данном случае лапы устанавливаются для уменьшения силы трения. Также используются полюсные наконечники. Для защиты механизма применяются кожухи. Магнитопроводы у моделей устанавливаются лишь с якорями. В среднем рабочий ток в системе поддерживается на уровне 45 А.

Параметры постоянных магнитов

Чтобы изготовить электромагнитный двигатель своими руками, потребуется подобрать все компоненты. И самое главное — это постоянные магниты. У них имеется три основных характеристики:

  1. Остаточная магнитная индукция, которая позволяет определить величину потока. В том случае, когда на генераторе установлены постоянно магниты с очень большой индукцией, пропорционально будет увеличиваться напряжение на выходе обмоток. Следовательно, повышается мощность генераторной установки.
  2. Энергетическое произведение позволяет «пробивать» потоком воздушные зазоры. Чем больше величина энергетического произведения, тем меньше размеры всей системы.
  3. Коэрцитивная сила определяет значение магнитного напряжения. При использовании в генераторах магнитов с большой коэрцитивной силой поле без труда преодолеет любой воздушный зазор. Если витков в статоре очень много, то без лишних энергозатрат будет поддерживаться ток.

Особенности конструкции магнитного двигателя

Если сравнивать с аналогичными устройствами, то вышеприведенная конструкция имеет следующие особенности:

  1. Используются очень экономичные электромагниты.
  2. На роторе располагается постоянный магнит, который вращается внутри дугового электромагнита.

В зазорах электромагнита постоянно изменяется полярность. Ротор изготавливается из немагнитных материалов, причём желательно, чтобы он был тяжёлым. Он выполняет функцию инерционного маховика. А вот в конструкции электромагнитного клапана остановки двигателя необходимо использовать сердечник из магнитных материалов.

Мощный соленоид своими руками. Самодельный электромагнит. Как сделать мощный электромагнит

Электромагнит является очень полезным устройством, который массово используется в промышленности и во многих сферах человеческой деятельности. Хоть это устройство и может показаться сложным по своей конструкции, однако оно легкое в изготовлении и маленький домашний электромагнит можно сделать в домашних условиях из подручных средств.

Давайте посмотрим процесс создания этой самоделки в видео:

Для того, чтобы сделать маленький электромагнит в домашних условиях нам понадобится:

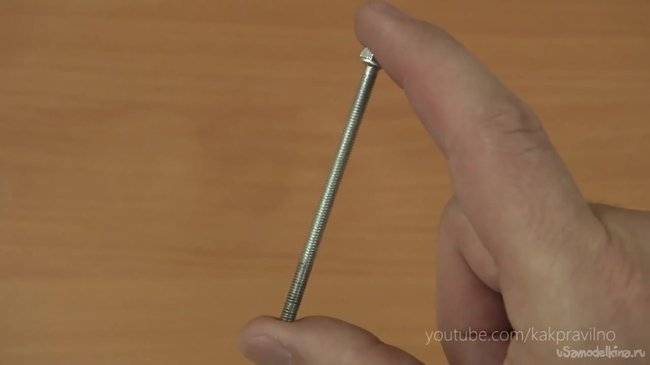

– Железный гвоздь или болт; – Медная проволока; – Наждачная бумага; – Алкалиновая батарейка.

Соленоидный двигатель

В самом начале следует отметить, что не советуется брать слишком толстую проволоку. Медная проволока диаметром в один миллиметр отлично подойдет для будущего электромагнита. Что касается размера гвоздя или болта, то идеальным вариантом будет длина в 7-10 сантиметров.

Соленоидный двигатель

Итак, приступим к изготовлению мини электромагнита. Вначале нам нужно намотать медную проволоку на болт

Важно обратить внимание на то, чтобы каждый виток плотно прилегал к предыдущему

Соленоидный двигатель

Намотать проволоку нужно так, чтобы в обеих концах осталось по куску проволоки.

Соленоидный двигатель

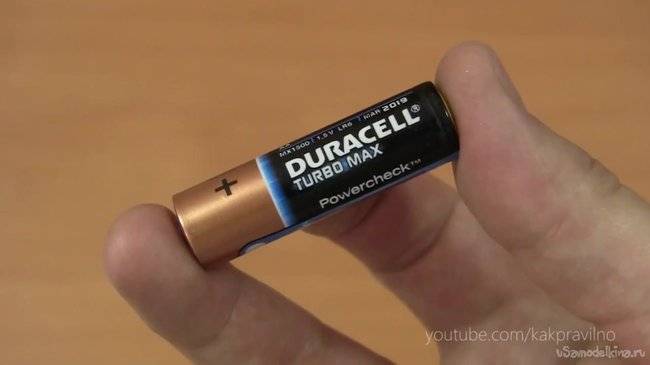

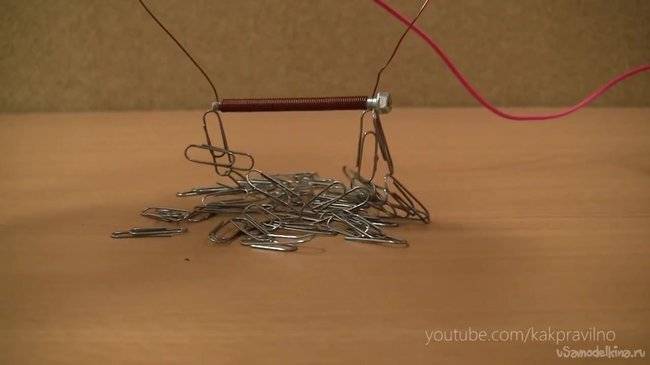

Осталось лишь подключить наши провода к источнику, а именно алкалиновой батарее. После этого наш болт будет притягивать металлические элементы.

Соленоидный двигатель

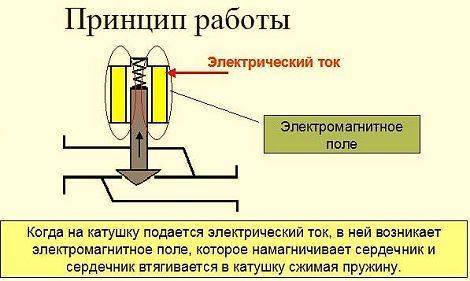

Принцип работы электромагнита очень прост. Когда электрический ток проходит через катушку с сердечником образуется магнитное поле, которое и притягивает металлические элементы. Мощность электромагнита зависит от плотности витка и количества слоев медной проволоки, а также от силы тока.

Электромагнит – это магнит, который работает (создаёт магнитное поле) только при протекании через катушку электрического тока. Чтобы сделать мощный электромагнит, нужно взять магнитопровод и обмотать его медной проволокой и просто пропустить ток по этой проволоке. Магнитопровод начнет намагничиваться катушкой и начнет притягивать железные предметы. Хотите мощный магнит – поднимайте напряжение и ток, экспериментируйте. А чтобы не мучится и не собирать магнит самому, можно просто достать катушку с магнитного пускателя (они бывают разные, на 220В/380В). Достаете эту катушку и внутрь вставляем кусок любой железяки (например, обычный толстый гвоздь) и включаем в сеть. Вот это будет по-настоящему не плохой магнит. А если у вас нет возможности достать катушку с магнитного пускателя, то сейчас рассмотрим, как сделать электромагнит самому.

Популярные статьи  Для чего нужно заземление

Модели с параллельным возбуждением

Электромагнитные двигатели данного типа изготавливаются на базе щеточных коллекторов. Якоря в данном случае отсутствуют. Вал в устройствах крепится на роликовых подшипниках. Также для уменьшения силы трения используются специальные лапы. У некоторых конфигураций есть магнитопроводы. Подключаться модели могут только к сети с постоянным током.

Еще важно отметить, что на рынке в основном представлены трехтактные модификации. Щеткодержатели в устройствах выполнены в форме цилиндров

По мощности модели отличаются. В среднем параметр рабочего тока на холостом ходе не превышает 50 А. Для усиления электромагнитного поля применяются роторы с высоковольтной обмоткой. У некоторых конфигураций используются наконечники на магнитопроводах.

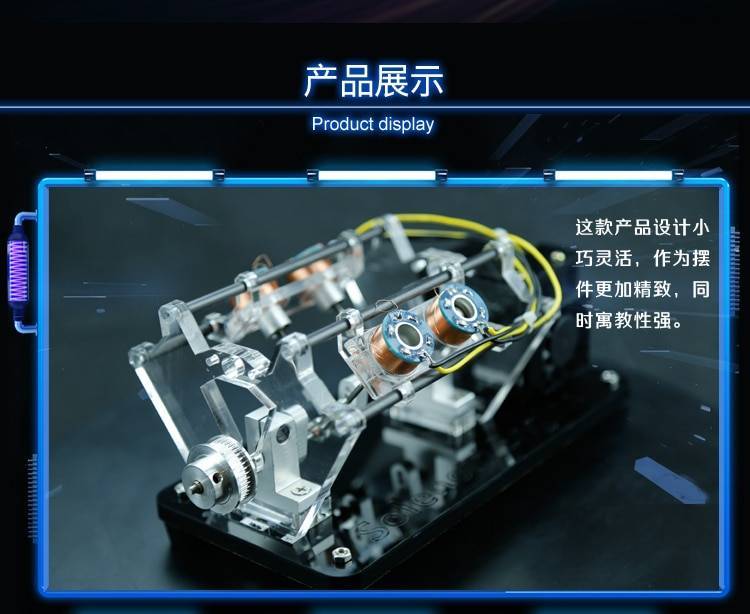

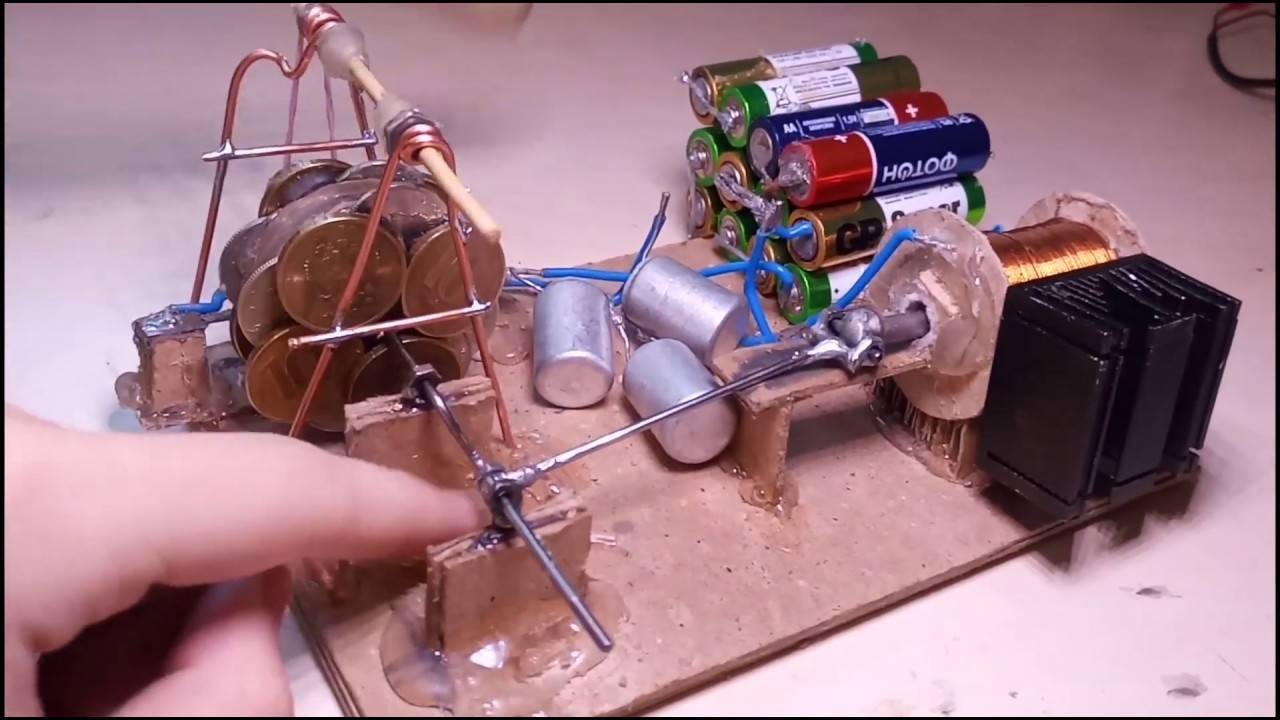

Другие конструкции

Соленоидный двигатель

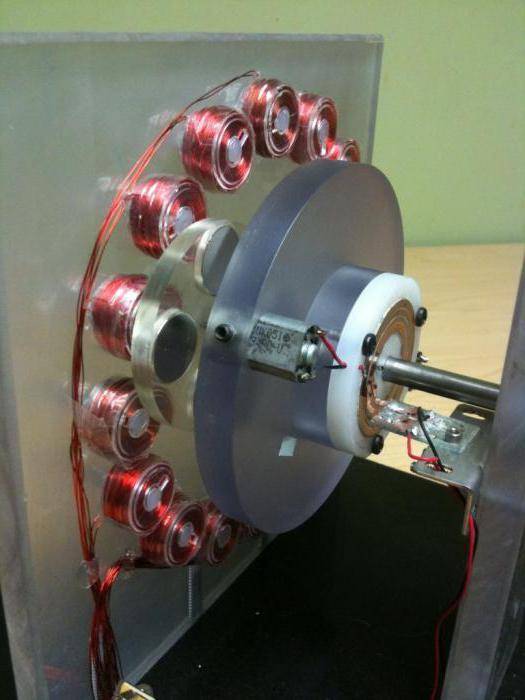

Существует множество других конструкций, в том числе и работоспособных, но они построены по вышеприведенным схемам. Двигатель-генераторы электромагнитного типа получают огромную популярность среди энтузиастов, причём некоторые конструкции уже были внедрены в серийный выпуск. Но это, как правило, самые простые механизмы. На электровелосипедах в последнее время часто применяется мотор-колесо конструкции Шкондина. Но для нормальной работы любого электромагнитного мотора необходимо наличие источника энергии. Даже электромагнитный соленоидный двигатель не сможет работать без дополнительного питания.

Без аккумулятора обойтись не могут такие механизмы. Обязательно требуется запитать обмотку электромагнита для того, чтобы создать поле и раскрутить ротор до минимальной частоты. По сути, получается электромагнитный двигатель постоянного тока, который способен осуществлять рекуперацию энергии. Другими словами, мотор работает только при разгоне, а при торможении он переводится в режим генератора. Такими особенностями обладают любые электромобили, которые можно встретить в продаже. У некоторых попросту отсутствует система торможения как таковая, функции колодок выполняют двигатели, работающие в режиме генератора. Чем больше нагрузка на обмотке, тем сильнее будет сила противодействия.

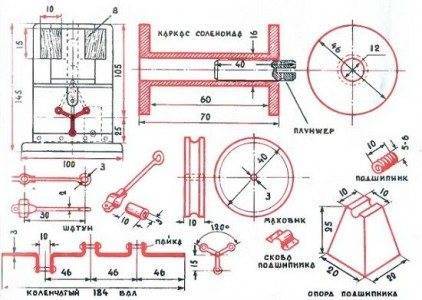

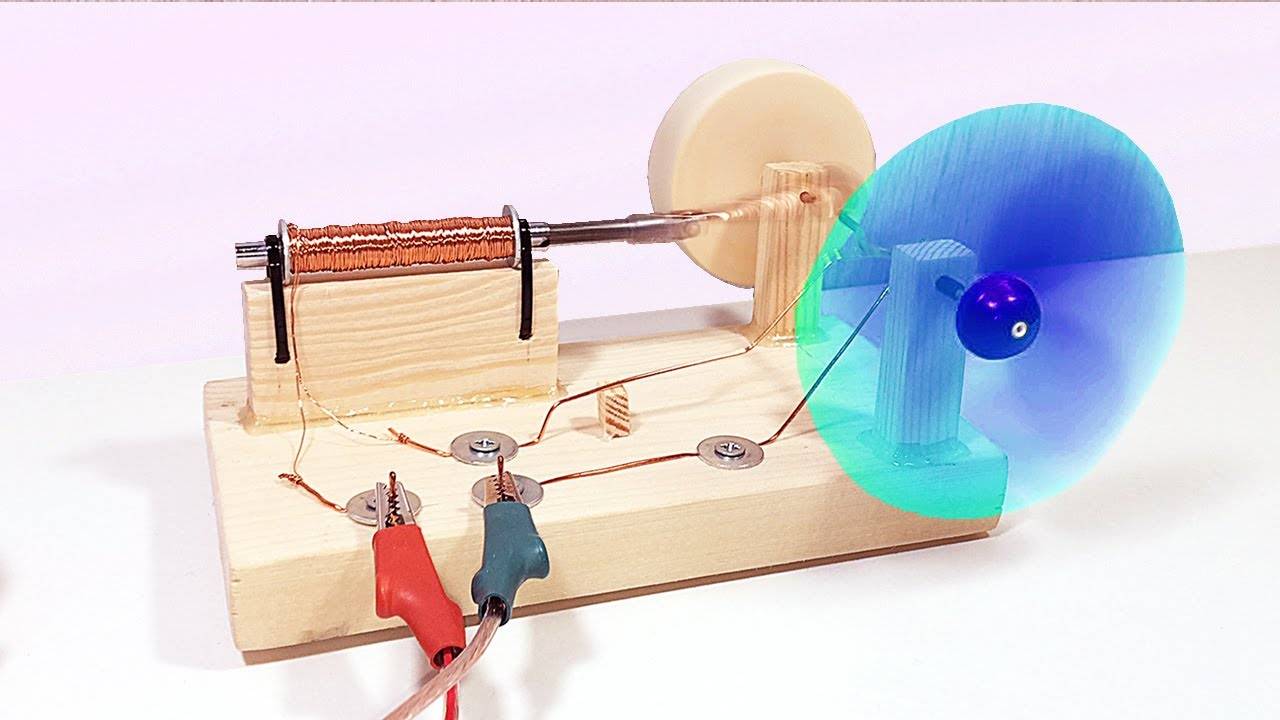

Соленоидный двигатель своими руками

Лучшим материалом для катушек считается текстолит или древесина твердых пород. Для намотки используется провод ПЭЛ-1 диаметром 0,2-0,3 мм. Наматывание выполняется в количестве 8-10 тыс. витков, обеспечивая сопротивление каждой катушки в пределах 200-400 Ом. После намотки каждых 500 витков делаются тонкие бумажные прокладки и так до окончательного заполнения каркаса.

Соленоидный двигатель

Для изготовления плунжера применяется мягкая сталь. Шатуны могут быть изготовлены из велосипедных спиц. Верхнюю головку нужно делать в виде небольшого кольцеобразного ушка с необходимым внутренним диаметром. Нижняя головка оборудуется специальным захватом для крепления на шейке коленчатого вала. Он изготавливается из двух жестяных полосок и представляет собой вилку, которая надевается на шейку кривошипа. Окончательное крепление вилки осуществляется медной проволокой, продеваемой через отверстия. Шатунная вилка надевается на втулку, выполненную из медной, бронзовой или латунной трубки.

Устройства последовательного возбуждения

Принцип работы двигателей данного типа довольно простой. Непосредственно напряжение подается на статор. Далее ток проходит по обмотке ротора. На данном этапе происходит возбуждение первичной обмотки. Вследствие этого приводится в действие ротор. Однако следует учитывать, что работать двигатели способны только в сети с переменным током. Наконечники в данном случае применяются с магнитопроводом.

Некоторые устройства оснащены щеткодержателями. Мощность моделей колеблется от 20 до 60 кВт. Для фиксации вала используются стопорные кольца. Бендиксы в данном случае располагаются в нижней части конструкции. Клеммники отсутствуют

Также важно отметить, что вал устанавливается различного диаметра

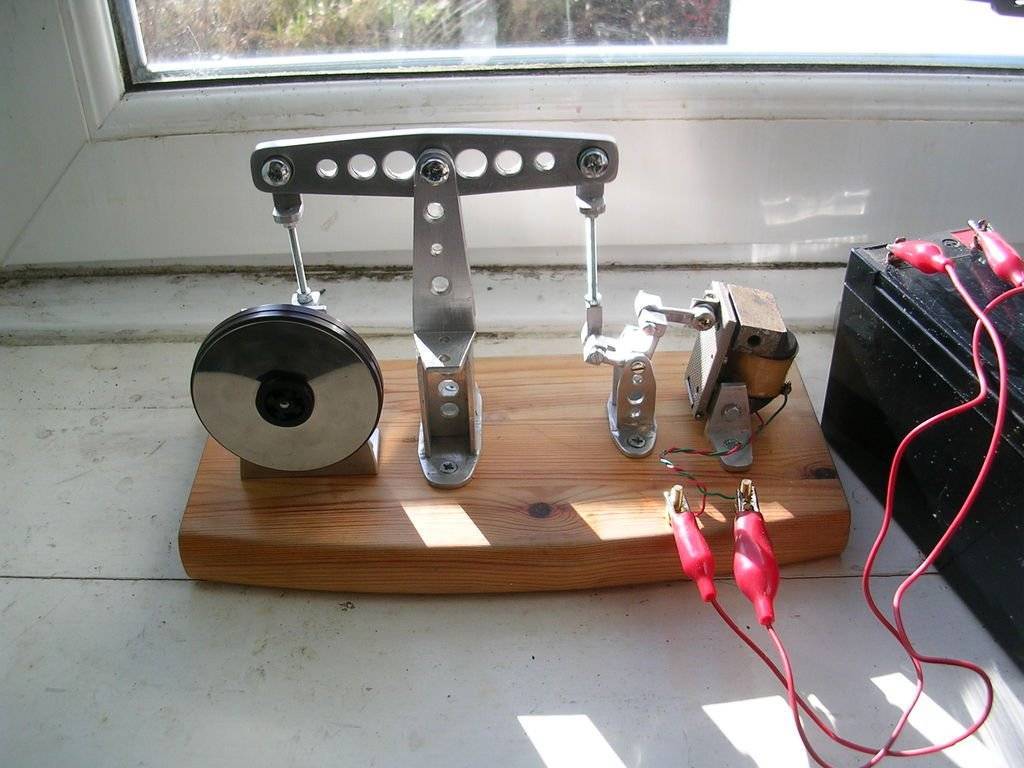

Красивый соленоидный двигатель

Соленоидный двигатель — это нечто среднее между электродвигателем и ДВС, причём по звуку ближе ко второму. В первой половине девятнадцатого века такую конструкцию всерьёз собирались применять для приведения в движение механизмов. Теперь же на этом принципе строят небольшие макеты, либо работающие просто сами по себе, либо, реже, вращающие крыльчатки вентиляторов. Особенно те самодельщики, которые в детстве прочитали книгу о Карлсоне, запомнившие описанную там аварию, и не решающиеся строить макеты паровых машин, двигателей Стирлинга и ДВС. Автор Instructables под ником Dr Qui решил сделать соленоидный двигатель хоть и без крыльчатки, зато красивым.

Красивым — значит, без единого лишнего отверстия в подставке. Поэтому отладку мастер проводил на временной подставке из фанеры, и лишь определившись с расположением всех компонентов, перенёс их на постоянную. Она сосновая, вырезана ленточной пилой и отшлифована. С обратной стороны в ней сделана выемка для проводов, залитая вместе с ними термоклеем:

Так мастер выполнил клеммы для подключения источника питания:

Этот маховик когда-то был частью двигателя в видеомагнитофоне. Из него удалено всё, кроме, собственно, маховика и вала:

Кривошип выполнен из маховика от CD-привода и винтика от него же:

Вот они по отдельности:

Для крепления всего этого Dr Qui чуть доработал алюминиевый уголок:

И приделал к нему такую штуку с подшипником от того же видеомагнитофонного двигателя:

К маховику для красоты приклеил эпоксидкой «блин» от жёсткого диска (см. КДПВ).

Коромысло вырезал из алюминия:

В центральное отверстие поместил подшипник:

Держатель коромысла сварил средством Durafix из нескольких алюминиевых деталей:

Немного погонял всё это на упомянутой выше фанерной подставке с первым попавшимся соленоидом от телефонного коммутатора. Здесь «блин» от жёсткого диска к маховику ещё не приклеен, а все механические соединения пока сделаны жёсткой проволокой. Контактной группы ещё нет, включать и выключать соленоид пока приходится вручную:

Оказалось, что соленоид быстро перегревается, а способ передачи усилия от него к коромыслу неоптимален. Мастер поискал у себя другой соленоид и нашёл такой:

Закрепил так:

Для передачи усилия от соленоида к коромыслу сделал L-образное звено и держатель для него. Здесь снова не обошлось без Durafix’а:

Передача усилий кусками жёсткой проволоки — это несерьёзно. А вот так солиднее:

В качестве контактной группы Dr Qui применил микропереключатель от CD-привода. К нему приклеил эпоксидкой гайку с полимерной вставкой, шток нарастил держателем, применяемым в авторучках для их крепления на рубашку:

Так мастер сделал кулачок, нажимающий на шток а определённых положениях маховика:

Соединил соленоид механически с L-образным звеном:

Соединил клеммы, микропереключатель и соленоид электрически:

Определившись с расположением компонентов, перенёс их с временной подставки на постоянную:

И запустил двигатель от 12-вольтового аккумулятора, применяемого в ИБП:

Сразу после включения двигателя маховик необходимо подтолкнуть, без этого он вращаться не начнёт, а соленоид перегреется.

Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Популярные статьи  Бронированный кабель для прокладки в земле

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать мощный электромагнит

Как самому собрать надёжный электромагнит из подручных материалов — теория и практика. Электромагнит – это магнит, который работает (создаёт магнитное поле) только при протекании через катушку электрического тока. Чтобы сделать мощный электромагнит, нужно взять магнитопровод и обмотать его медной проволокой и просто пропустить ток по этой проволоке. Магнитопровод начнет намагничиваться катушкой и начнет притягивать железные предметы. Хотите мощный магнит – поднимайте напряжение и ток, экспериментируйте. А чтобы не мучится и не собирать магнит самому, можно просто достать катушку с магнитного пускателя (они бывают разные, на 220В/380В). Достаете эту катушку и внутрь вставляем кусок любой железяки (например, обычный толстый гвоздь) и включаем в сеть. Вот это будет по-настоящему не плохой магнит. А если у вас нет возможности достать катушку с магнитного пускателя, то сейчас рассмотрим, как сделать электромагнит самому.

Соленоидный двигатель

Для сборки электромагнита вам понадобятся проволока, источник постоянного тока и сердечник. Теперь берем наш сердечник и мотаем медную проволоку на него (лучше виток витку, а не в навал – увеличится коэффициент полезного действия). Если хотим сделать мощный электро магнит, то мотаем в несколько слоев, т.е. когда намотали первый слой, переходим во второй слой, а потом мотаем третий слой. При намотке учитывайте, что то, что вы намотаете, эта катушка имеет реактивное сопротивление, и при протекании через эту катушку будет проходить меньший ток при большом реактивном сопротивлении. Но тоже учитывайте, нам нужен и важен ток, потому, что мы будем током намагничивать сердечник, который служит в качестве электро магнита. Но большой ток сильно будет нагревать катушку, по которой протекает ток, так что соотнесите эти три понятия: сопротивление катушки, ток и температура.

Электронный коммутатор мостового типа

Соленоидный двигатель

Самая простая конструкция электронного коммутатора выполняется на четырех силовых ключах. В каждом плече мостовой схемы присутствует по два мощных транзистора, столько же электронных ключей с односторонней проводимостью. Напротив ротора магнитного двигателя размещается два датчика, которые контролируют положение постоянного магнита на нем. Располагаются они как можно ближе от ротора. Функции этого датчика выполняет простейший прибор, который способен работать под воздействием магнитного поля — геркон.

Датчики, считывающие положение постоянного магнита на роторе, размещаются следующим образом:

  1. Первый находится у торца соленоида.
  2. Второй расположен со сдвигом в 90 градусов.

Выходы датчиков подключаются к логическому устройству, которое усиливает сигнал, а затем подает его на входы управления полупроводниковых транзисторов. С помощью подобных цепей работает и электромагнитный клапан остановки двигателя внутреннего сгорания.

Соленоидный двигатель

На обмотках электрического генератора установлена нагрузка. В цепях питания катушки и коммутатора есть элементы, предназначенные для управления и защиты. При помощи автоматического переключателя можно произвести отключение аккумуляторной батареи, чтобы вся машина перешла на питание от электрического генератора (автономный режим).

Энергия постоянных магнитов

Каждый постоянный магнит обладает очень сильным полем, у которого высокая энергетика. Поэтому многие разработчики электромагнитных двигателей пытаются преобразовать магнитное поле в механическую энергию, заставляя непрерывно вращаться ротор. Для сравнения:

  1. Во время сгорания уголь способен выделить примерно 33 Дж/г энергии.
  2. У нефти этот показатель 44 Дж/г.
  3. У радиоактивного урана — 43 млрд Дж/г.

В теории постоянный магнит может выделить около 17 млрд Джоулей на каждый грамм (а это примерно треть от аналогичного параметра урана). Вот только коэффициент полезного действия у магнита не будет равен 100 %. Ресурс магнитов на основе феррита — не более 70 лет. Но это при том, что на него не воздействуют большие перепады температуры, физическая и магнитная нагрузки. Конечно, не заменит бензиновый агрегат V8 электромагнитный двигатель, но вот на легкой технике он может использоваться.

Соленоидный двигатель

Промышленностью на данный момент выпускаются магниты, которые изготавливаются из редких металлов. Они в десятки раз мощнее, нежели простые ферритовые. Следовательно, эффективность их использования намного выше. Если такой постоянный магнит потеряет свою силу, то его запросто можно заново зарядить. Для этого достаточно воздействовать на него магнитным полем с большой силой. Они могут применяться в двигателях с электромагнитными клапанами. В них отсутствует распределительный вал, его функции берет на себя электроника.

Синхронные устройства

Схема синхронного двигателя включает в себя двухполюсный статор, а также щеточный коллектор. В некоторых устройствах применяется магнитопровод. Если рассматривать бытовые модификации, то в них используются щеткодержатели. В среднем параметр мощности составляет 30 кВт. Устройства с вентиляторами встречаются редко. У некоторых моделей применяются зубчатые передачи.

Для охлаждения двигателя на кожухе имеются вентиляционные отверстия. В данном случае стопорное кольцо устанавливается у основания вала. Обмотка используется низковольтного типа. Принцип работы синхронной модификации построен на индукции электромагнитного поля. Для этого в статоре устанавливаются магниты разной мощности. При возбуждении обмотки вал начинается вращаться. Однако частотность у него невысокая. Мощных модели имеют коллекторы с реле.

Краткий обзор известных конструкций

Среди большого количества конструкций магнитных двигателей можно выделить следующие:

  1. Двигатели магнитного типа Калинина. Конструкция полностью неработоспособна, так как не доведен до ума механизм пружинного компенсатора.
  2. Магнитно-механический мотор конструкции Дудышева. Если произвести грамотную доводку, то такие двигатели могут работать практически вечно.
  3. «Перендев» — электромагнитные моторы, выполненные по классической схеме. На роторе устанавливается компенсатор, но он не способен работать без коммутации при прохождении мёртвой точки. А чтобы ротор проходил мертвую точку удержания, можно выполнить коммутацию двумя вариантами — с помощью электромагнита и механического устройства. Такая конструкция не может претендовать на звание «вечный двигатель». Да и у простого асинхронного двигателя электромагнитный момент окажется значительно выше.
  4. Электромагнитные двигатели конструкции Минато. Выполненный по классической схеме, представляет собой обычный электромагнитный мотор, у которого очень высокий коэффициент полезного действия. С учётом того, что конструкция не может достичь КПД в 100 %, она не работает как «вечный двигатель».
  5. Моторы Джонсона являются аналогами «Перендев», но у них меньше энергетика.
  6. Мотор-генераторы Шкондина представляют собой конструкцию, которая работает при помощи силы магнитного отталкивания. Компенсаторы в моторах не используются. Не способны работать в режиме «вечного двигателя», коэффициент полезного действия не более 80 %. Конструкция очень сложная, так как в ней присутствуют коллектор и щеточный узел.
  7. Наиболее совершенным механизмом является мотор-генератор конструкции Адамса. Это очень известная конструкция, работает по такому же принципу, как и мотор Шкондина. Вот только в отличие от последнего, отталкивание происходит от торца электромагнита. Конструкция устройства намного проще, нежели у Шкондина. Коэффициент полезного действия может составлять 100 %, но в том случае, если производить коммутацию обмотки электромагнита при помощи короткого импульса с высокой интенсивностью от конденсатора. В режиме «вечного двигателя» работать не может.
  8. Электромагнитный двигатель обратимого типа. Магнитный ротор находится снаружи, внутри установлен статор из электромагнитов. Коэффициент полезного действия приближается к 100 %, так как магнитопровод разомкнут. Такой электромагнитный соленоидный двигатель способен работать в двух режимах – мотора и генератора.
Популярные статьи  Как проверить работу УЗО

Полезные советы

Железный сердечник подобрать по ее внутреннему сечению несложно. Для удобства управления в схему нужно включить реостат (переменное сопротивление). Соответственно, такой эл/магнит подключается уже к розетке. Сила притяжения регулируется изменением R цепи.

Можно повысить мощность электромагнита за счет увеличения сечения сердечника. Но только до определенных пределов. И здесь придется экспериментировать.

Прежде чем делать эл/магнит, необходимо убедиться, что выбранный образец железа для этого подходит. Проверка достаточно простая. Берется обычный магнитик; в доме много чего есть на таких «присосках». Если он притянет подобранную для сердечника деталь, можно использовать. При отрицательном или «слабом» результате лучше поискать другой образец.

Источник

Схема асинхронного двигателя

Асинхронные модели являются компактными и часто используются в бытовых приборах. Однако в тяжелой промышленности они также являются востребованными. В первую очередь следует отметить их защищенность. Роторы в устройствах применяются только однополюсного типа. Однако статоры устанавливаются с магнитопроводами. В данном случае обмотка применяется высоковольтного типа. Для стабилизации электромагнитного поля есть бендикс.

Крепится он в устройстве благодаря шпонке. Втягивающее реле в них располагается за якорем. Вал устройства вращается на специальных роликовых подшипниках

Также важно отметить, что есть модификации с бесщеточными коллекторами. Используются они в основном для приводов различной мощности

Сердечники в данном случае установлены удлиненные, и располагаются они за магнитопроводами.

Миф или реальность?

Вечный двигатель знаком практически каждому еще со школьной скамьи, только на уроках физики четко утверждалось, что добиться практической реализации невозможно из-за сил трения в движущихся элементах. Среди современных разработок магнитных моторов представлены самоподдерживающие модели, в которых магнитный поток самостоятельно создает вращательное усилие и продолжает себя поддерживать в течении всего процесса работы. Но основным камнем преткновения является КПД любого двигателя, включая магнитный, так как он никогда не достигает 100%, со временем мотор все равно остановится.

Поэтому все практические модели требуют повторного вмешательстве через определенное время или каких-либо сторонних элементов, работающих от независимого источника питания. Наиболее вероятным вариантом бестопливных двигателей и генераторов выступает магнитная машина. В которой основной движущей силой будет магнитное взаимодействие между постоянными магнитами, электромагнитными полями или ферромагнитными материалами.

Актуальным примером реализации являются декоративные украшения, выполненные в виде постоянно двигающихся шаров, рамочек или других конструкций. Но для их работы необходимо использовать батарейки, которые питают постоянным током электромагниты. Поэтому далее рассмотрим тот принцип действия, который подает самые обнадеживающие ожидания.

Соленоидный двигатель

Современные инженеры регулярно проводят эксперименты по созданию устройств с нетрадиционной и нестандартной конструкцией, таких как, например, аппарат вращения на неодимовых магнитах.

Среди этих механизмов следует отметить и соленоидный двигатель, преобразующий энергию электрического тока в механическую энергию.

Соленоидные двигатели могут состоять из одной или нескольких катушек – соленоидов.

В первом случае задействована всего лишь одна катушка, при включении и выключении которой происходит механическое движение кривошипно-шатунного механизма.

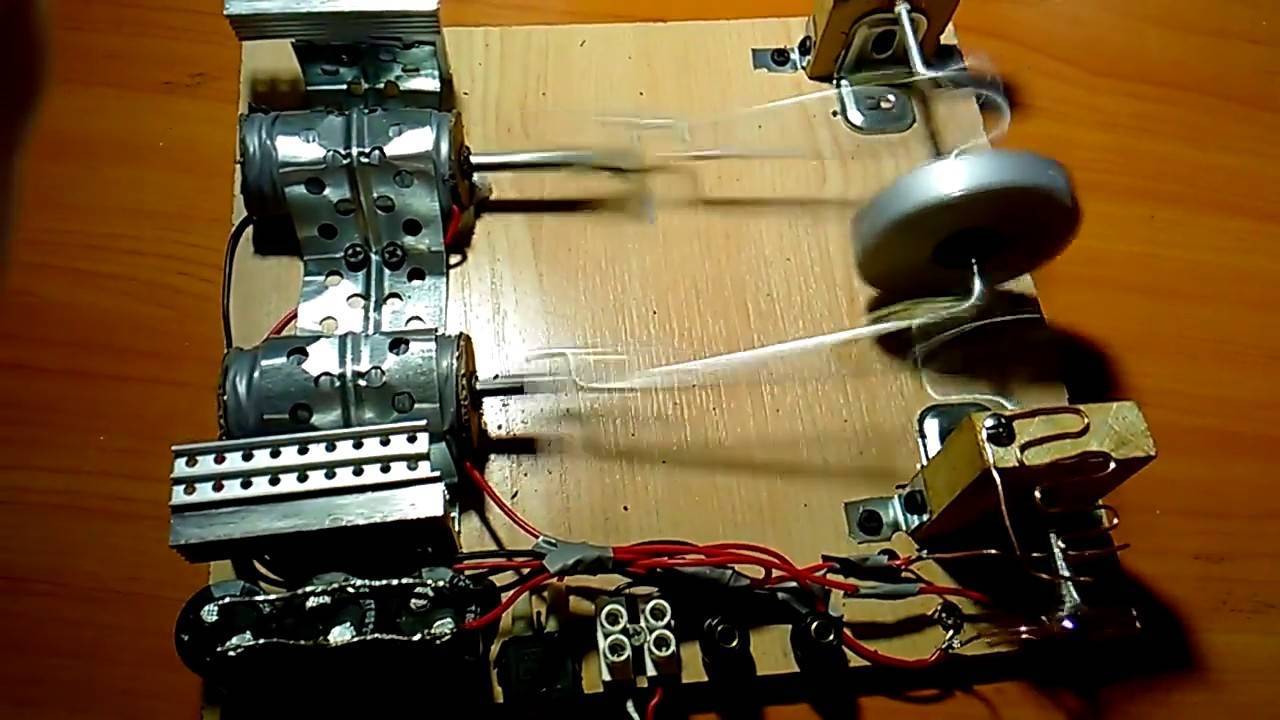

Во втором варианте используется несколько катушек, включающихся поочередно с помощью вентилей, когда подача тока от источника питания осуществляется в один из полупериодов синусоидального напряжения.

Возвратно-поступательные движения сердечников приводят в движение колесо или коленчатый вал.

Соленоидный двигатель принцип работы

В соответствии с основной классификацией, соленоидные двигатели бывают резонансными и нерезонансными. В свою очередь, существует однокатушечная и многокатушечная конструкции нерезонансных двигателей.

Известны также параметрические двигатели, в которых сердечник втягивается в соленоид, но занимает нужное положение при достижении магнитного равновесия после нескольких колебаний.

При совпадении частоты сети с собственными колебаниями сердечника может произойти резонанс.

Соленоидный двигатель

Соленоидные двигатели отличаются компактностью и простотой конструкции. Среди недостатков следует отметить низкий коэффициент полезного действия этих устройств и высокую скорость движения. До настоящего времени эти недостатки не удалось преодолеть, поэтому данные механизмы не нашли широкого применения на практике.

Рабочая катушка однокатушечных устройств включается и выключается с помощью механического выключателя, за счет действия тела сердечника или полупроводниковым вентилем. В обоих вариантах обратный ход обеспечивается пружиной, обладающей упругостью.

В двигателях с несколькими катушками рабочие органы включаются только вентилями, когда к каждой катушке по очереди подводится ток в промежутке одного из полупериодов синусоидального напряжения. Сердечники катушек начинают поочередно втягиваться, в результате, это приводит к совершению возвратно-поступательных движений.

Эти движения через приводы передаются на различные двигатели, выполняющие функцию исполнительных механизмов.

Устройство соленоидного двигателя

Существуют различные типы механических и электрических устройств, работа которых основывается на преобразовании одного вида энергии в другой. Их основные типы широко используются во всех машинах и механизмах, применяемых на производстве и в быту.

Существуют и нетрадиционные аппараты, работа над которыми осуществляется пока на уровне экспериментов. К ним можно отнести и соленоидные двигатели, работающие на основе магнитного действия тока.

Его основным преимуществом считается простота конструкции и доступность материалов для изготовления.

Соленоидный двигатель

Основным элементом данного устройства является катушка, по которой пропускается электрический ток. Это приводит к образованию магнитного поля, втягивающего внутрь плунжер, выполненный в виде стального сердечника.

Далее, с помощью кривошипно-шатунного механизма, поступательные движения сердечника преобразуются во вращательное движение вала. Можно использовать любое количество катушек, однако, наиболее оптимальным считается вариант с двумя элементами.

Все эти факторы нужно обязательно учитывать при решении вопроса как сделать соленоидный двигатель своими руками из подручных материалов.

Нередко рассматривается вариант с тремя катушками, отличающийся более сложной конструкцией. Тем не менее, он обладает более высокой мощностью и работает значительно равномернее, не требуя маховика для плавности хода.
