Индикатор короткого замыкания

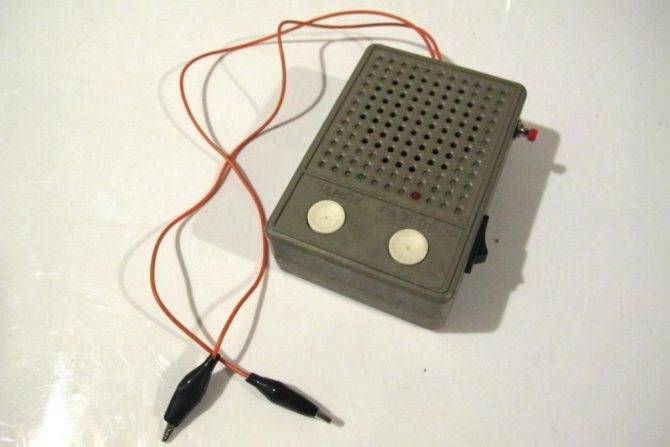

Индикатор короткозамкнутых витков своими руками.

Сегодня речь пойдет о таком необходимом всем и каждому, кто хоть немного занимается ремонтом импульсной техники и электрикой приборе – индикаторе короткозамкнутых витков. В сети можно встретить довольно много различных схем, причем в основном только на русскоязычных сайтах, иностранцы, наверное, пользуются только готовыми приборами в отличии от нас.

Схемы в сети почти все имеют в своем составе катушки индуктивности, что накладывает определенные трудности в их изготовлении и сложности при работе с ними. Схема представленная ниже лишена этих недостатков и не содержит дефицитных деталей. Автор этой схемы написан в конце статьи, запатентовать ее не получилось из-за бюрократии во всех сферах в нашей стране. Вот сама схема, с ее помощью можно проверять импульсные и силовые трансформаторы:

Изменение сопротивления

Определение межвитковое замыкание позволяет существенно упростить ремонтные работы. Чтобы качественно проверить мотор на факт сопротивления изоляции, опытные электрики активно используют мегометр с напряжением 500 В. Таким приспособлением можно безошибочно измерить сопротивление изоляции обмоток двигателя. Если электродвигатели обладают напряжением 12 В или 24 В, то без помощи тестера просто не обойтись. Изоляция таких обмоток не рассчитана на испытание под максимальным напряжением. Производитель всегда в паспорте к агрегату указывает оптимальное значение. Если тестирование показало, что сопротивление изоляции гораздо меньше оптимальных 20 Мом, то обмотки обязательно разъединяют и тщательно проверяют каждую по отдельности. Для собранного мотора показатель не должен быть ниже положенных 21 Мом. Если изделие долгое время пролежало в сыром месте, то перед эксплуатацией его обязательно просушивают в течение нескольких часов накальной лампой.

Проверка обмотки возбуждения на межвитковое замыкание.

Межвитковое замыкание вызывает увеличение силы тока воз­буждения. Из-за перегрева обмотки разрушается изоляция и еще большее число витков замыкают между собой. Увеличение тока возбуждения может повлечь выход из строя регулятора напряжения. Эту неисправность определяют сравнением измерен­ного сопротивления обмотки возбуждения с техническими усло­виями. Если сопротивление обмотки уменьшилось, то ее перема­тывают или заменяют. Межвитковое замыкание в катушке обмотки возбуждения определяют измерением сопротивления катушки возбуждения при помощи омметра, имеющегося на стендах Э211, 532-2М, 532-М и др., отдельного переносного омметра (см. рис. 14, в), или по показаниям амперметра и вольтметра при питании обмотки от аккумуляторной батареи (см. рис. 14, г).

Плавкий предохранитель защищает амперметр и батарею при случайном коротком замы­кании цепи. К контактным кольцам ротора подключают щупы и делением величины измеренного напряжения на силу тока опре­деляют сопротивление и сравнивают его с техническими усло­виями (см. табл. 2).

Индикатор короткого замыкания

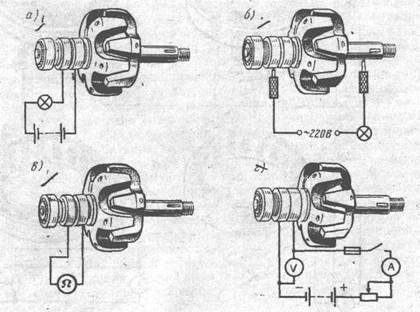

Рис. 14. Проверка обмотки возбуждения:

а—на обрыв; б—на замыкание с валом и полюсом; в

— омметром на обрыв и меж­витковое замыкание;г — — подключение приборов для определения сопротивления.

Проверка обмотки статора на обрыв.Проверка обмотки ста тора на обрыв производится при помощи контрольной лампы или омметра. Лампу и источник питания поочередно подключают к концам двух фаз по cxeме рис. 15, а.

При обрыве в одной из кату­шек лампа гореть не будет. Омметр, подключенный к этой фазе, покажет «бесконечность При подключении к двум другим фазам он покажет сопротивление этих двух фаз.

Проверка обмотки статора на замыкание с сердечником.При такой неисправности значительно снижается мощность генератора или генератор не работает, увеличивается его нагрев. Аккумуля­торная батарея не заряжается. Проверка производится контроль­ной лампой напряжение 220 В. Лампу подключают к сердечнику и любому выводу обмотки по схеме рис. 15, б.

При наличии замы­кания лампа будет гореть.

Индикатор короткого замыкания
Проверка обмотки статора на межвитковое замыкание.Меж­витковое замыкание в катушках обмотки статора определяется измерением сопротивления катушек фаз отдельным омметром (см. рис. 15, в), на стендах Э211, 532-2М, 532-М и других, или по схеме, приведенной на рис. 15, г. Если сопротивление двух обмо­ток (замеренное или подсчитанное) меньше указанного в табл. 2, то обмотка статора имеет межвитковое замыкание. Эту неис­правность можно обнаружить, используя нулевую точку обмотки статора. Для этого необходимо замерить или подсчитать сопро­тивление каждой фазы в отдельности и, сравнивая сопротивле­ния Рис. 15. Проверка обмотки статора:

а —

на обрыв; б — на замыкание с сердечником;в — на межвитковое замыкание и обрыв

омметром; г

— подключение приборов для определения сопротивления обмотки статора

всех трех фаз, определить, какая из них имеет межвитковое замыкание. Обмотка фазы, имеющая межвитковое замыкание, будет иметь меньшее сопротивление, чем другие. Дефектную обмотку заменяют.

Исправность обмоток статора можно проверить на контрольно-испытательных стендах на симметричность фаз. При этой про­верке замеряется переменное напряжение между фазами обмотки статора до выпрямительного блока при одинаковой (постоянной) частоте вращения ротора генератора. Если напряжение, наводи­мое (индуктируемое) в обмотках статора, неодинаковое, то это указывает на неисправность обмотки статора.

Для измерения напряжения двух фаз проводами вольтметра стенда через окна крышки генератора поочередно касаются двух радиаторов выпрямительного блока (для генераторов с выпрями­тельными блоками типа ВБГ) или головок винтов, соединяющих обмотку статора и выпрямительный блок (для генераторов с выпрямительными блоками типа БПВ).

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения:Студент — человек, постоянно откладывающий неизбежность. 10824 — | 7386 — или читать все. 188.64.169.166 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock! и обновите страницу (F5)

очень нужно

Продвинутые ИКЗ с возможностью подключения к сетям мониторинга

Наиболее совершенными ИКЗ для проводов у Horstmann является линейка индикаторов Navigator. Этот индикатор сигнализирует о неисправности с помощью светодиодов, хорошо заметных издалека, особенно в темное время суток.

Индикатор короткого замыкания

Horstmann Navigator-LM (A) для воздушных линий

Как и другие ИКЗ, Navigator можно крепить на провод с помощью специальной штанги без отключения напряжения. При этом крепление ИКЗ достаточно надежное, чтобы выдержать ветер до 200 км/ч. Отличительная особенность индикаторов – это возможность использования на линиях до 220 кВ (Smart Navigator 2.0 HV).

Индикатор может хранить данные о нагрузке на линии за последние 72 часа, что снижает риск ложного срабатывания в сетях, где есть сильные колебания нагрузок. Автоматический сброс аварийной индикации можно настроить в широком диапазоне от 4 часов до недели. Индикаторы Navigator с приставкой Smart в названии могут быть частью дистанционной системы мониторинга с передачей данных через сети GSM.

Индикатор короткого замыкания

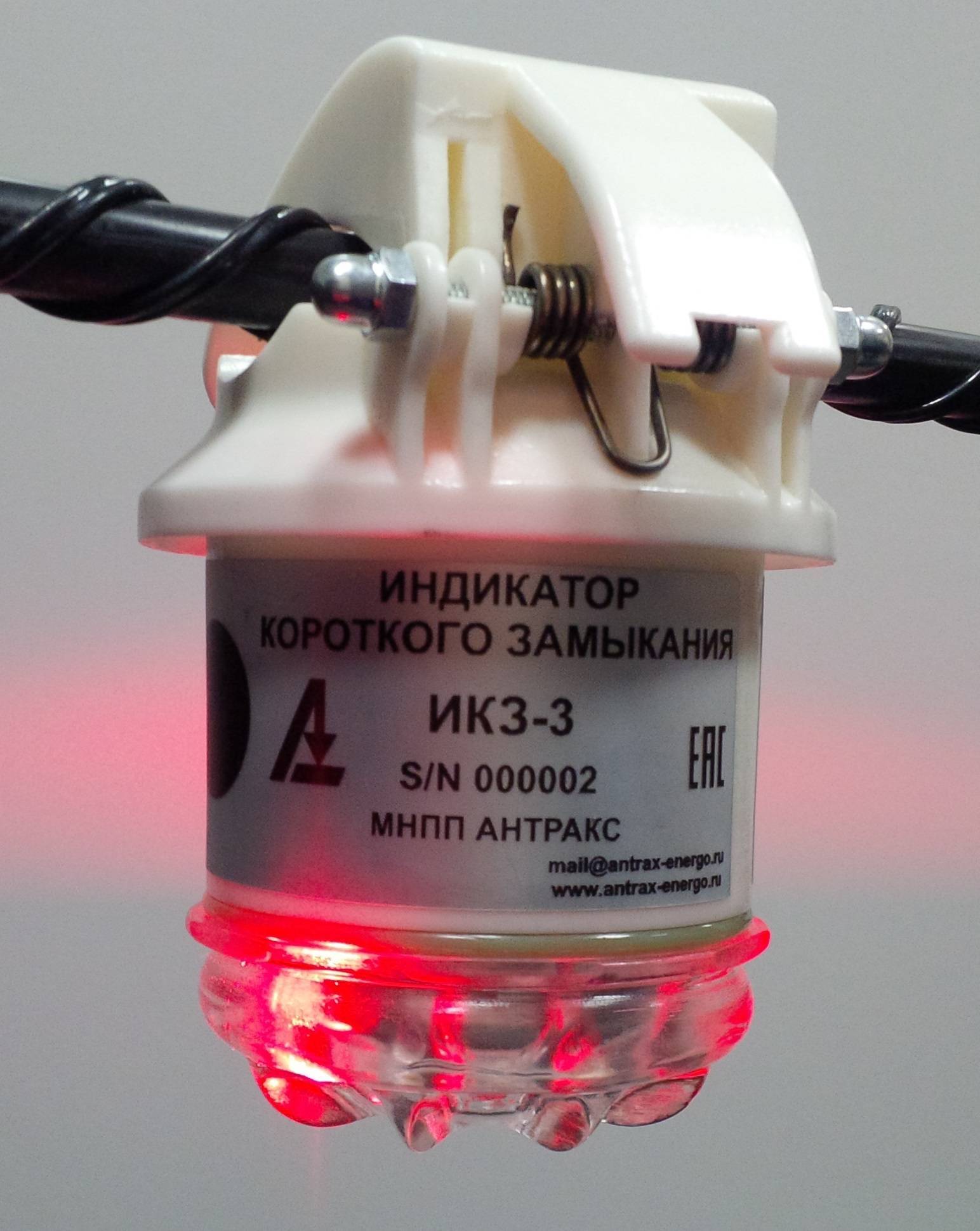

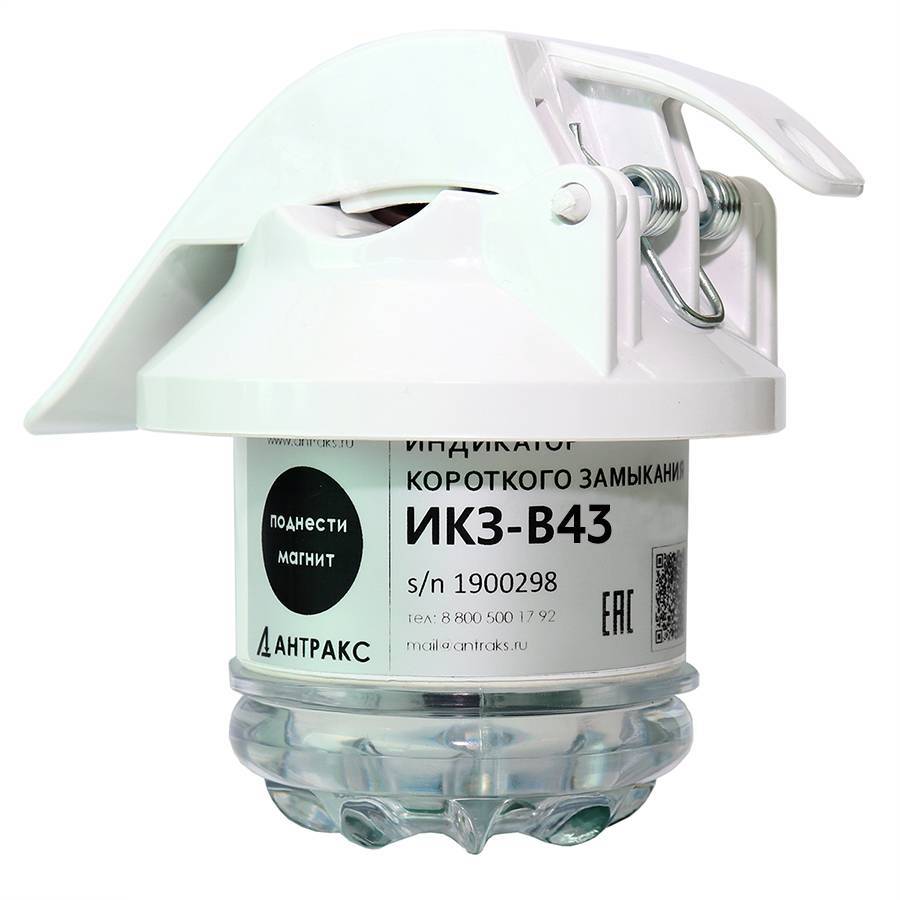

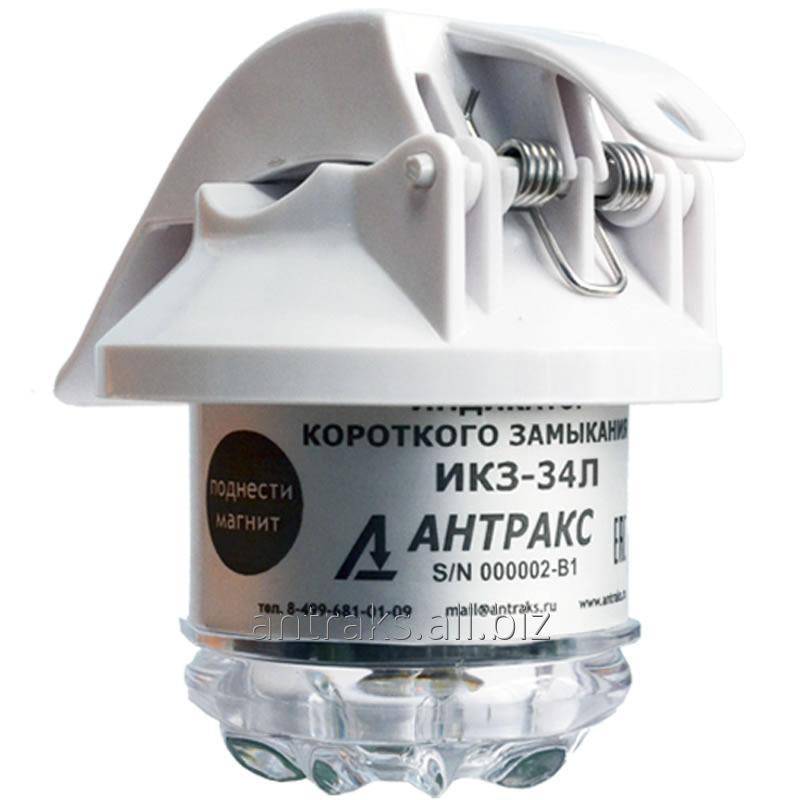

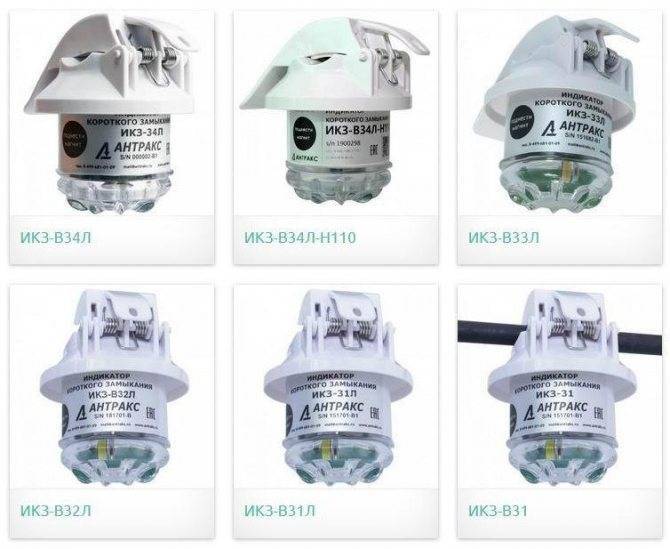

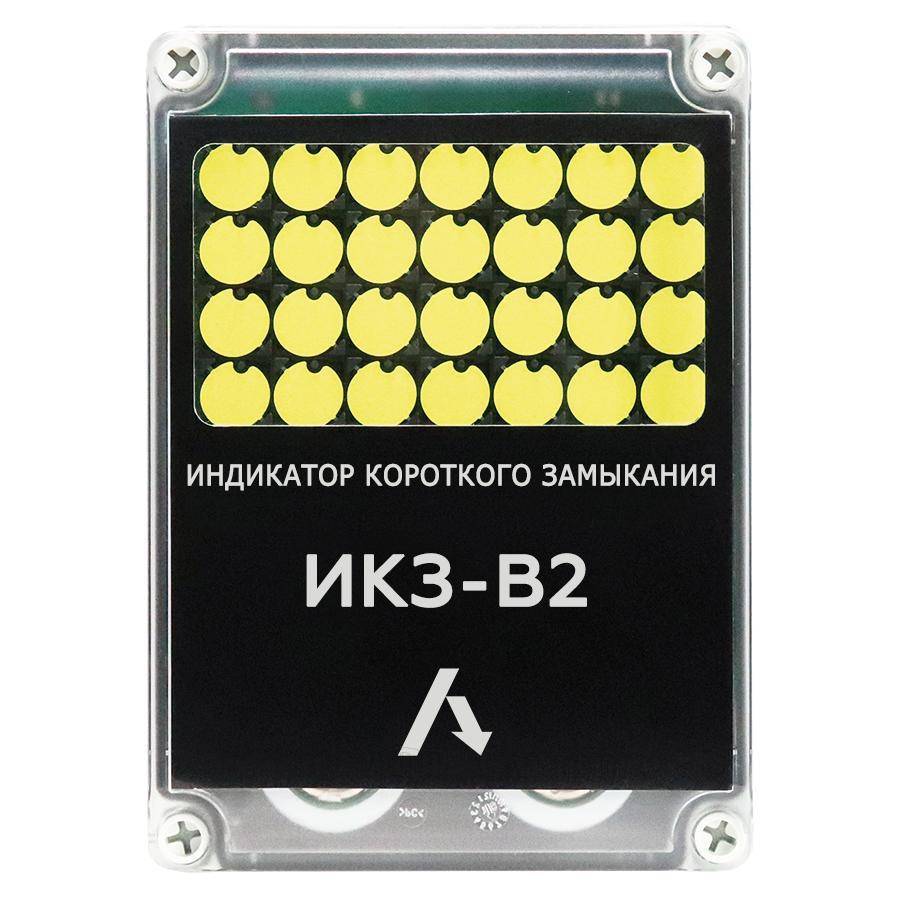

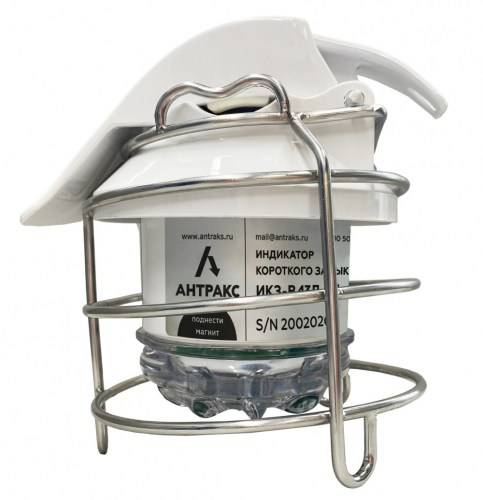

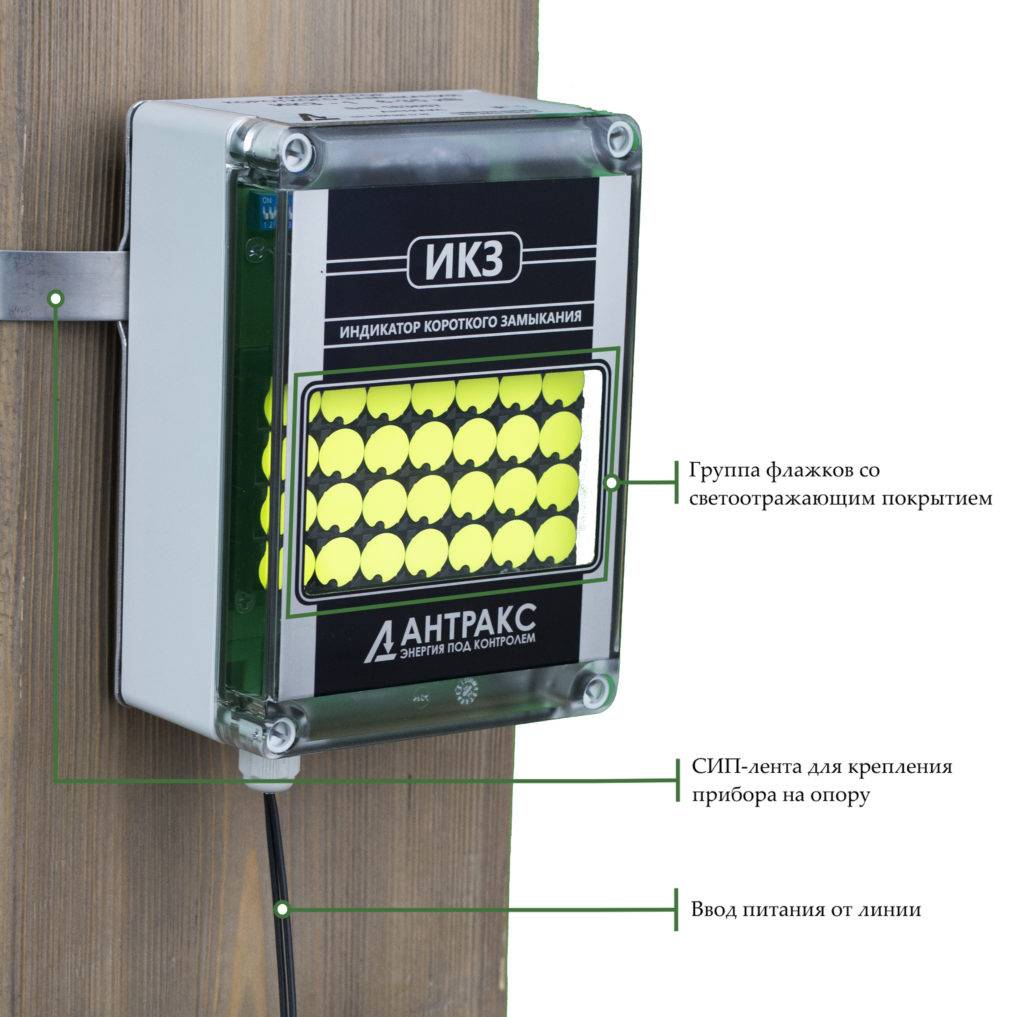

ИКЗ «Антракс» для монтажа на провод

У ИКЗ с индексом «Л» могут применяться для удаленного обнаружения коротких замыканий. Например, индикатор ИКЗ-В34Л может связываться с терминалом выездной бригады по прямому Bluetooth-каналу на небольшом расстоянии или с удаленным центром управления энергосистемой через GSM.

Конструкторское бюро «АСТРОН» предлагает индикатор АСТРОН-8080 УХЛ1 для линий 6—35 кВ. Он обнаруживает междуфазные короткие замыканиях, измеряя электромагнитную индукцию при скачках силы тока в поврежденных фазах.

Индикатор короткого замыкания

АСТРОН-8080 УХЛ1

Особенностью индикатора является его способность регистрировать низкие токи от 4 А, что актуально в российских сетях. ИКЗ имеет очень прочный поликарбонатный корпус, устойчивый к ультрафиолету. АСТРОН-8080 оснащен яркими светодиодами для индикации, а также модулями GPS и GSM. Последние позволяют интегрировать индикаторы в обширную сеть мониторинга. В случае срабатывания, оператор немедленно получает SMS с координатами места события. Также данные могут отправляться на компьютер центра управления сетью. Срок службы аккумулятора 7 лет в режиме ожидания, общий срок службы прибора 15 лет.

Популярные статьи  Тиристор принцип работы

В линейке продукции Nortroll есть индикатор LineTroll r400D для монтажа на опору ЛЭП с напряжением 6—69 кВ. Он способен обнаружить однофазное замыкание на землю в диапазоне 0,5—60 А. Низкий порог срабатывания зачастую особенно полезен в российских условиях. Также индикатор способен определять междуфазное короткое замыкание 50—1000 А. Светодиодная индикация может отображать устойчивые и неустойчивые повреждения линии, причем специальные линзы могут направлять свет в нужную сторону. Срок службы аккумулятора 8 лет в режиме ожидания.

Индикатор короткого замыкания

LineTroll r400D

LineTroll r400D — умное устройство с модулями GPS и GSM, а также возможностью настройки с близкого расстояния через радиоканал 2,4 ГГц. ИКЗ имеет счетчик неисправностей, может подключаться дистанционно к пульту управления, настраиваться через SMS с мобильного телефона.

Умный ИКЗ с передачей данных

Для удаленного мониторинга используется умный ИКЗ – Smart Navigator.

Он реагирует на повреждение не только фаза-фаза, как все предыдущие, но и на фаза-ноль. То есть, однофазные замыкания на землю.

Правда зафиксировать однофазное КЗ в сетях с изолированной нейтралью вы сможете не на опоре, где висит датчик, а на удаленном рабочем столе.

Информация с прибора передается в виде отчетов в Scada или систему IHost.

Благодаря Web интерфейсу IHost, все данные можно элементарно контролировать на обычном смартфоне или веб браузере.

Фактически получается, что всю систему электроснабжения в режиме реального времени можно засунуть в карман пиджака. А в случае аварийного отключения тут же получать оповещение в виде SMS или сообщения на почту.

Помимо срабатывания при аварии, в нормальном режиме идет непрерывный мониторинг нескольких параметров ВЛ:

средний, пиковый и минимальный ток нагрузки

в отчетах отображается температура окружающей среды

и температура самого проводника, на котором висит ИКЗ

Последнее очень важно при плавке гололеда на проводах ВЛ высокого напряжения. Опция доступна в модификации HV за счет встроенного датчика t

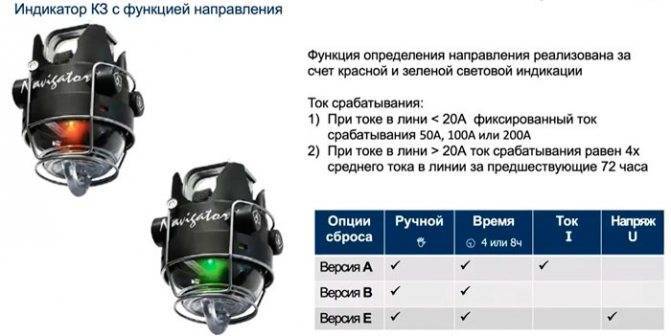

Как подобрать правильный ток срабатывания индикатора? Smart Navigator в отличие от предыдущих моделей сам может подстраиваться под действующую нагрузку ВЛ.

Если на линии I<20А, то срабатывание произойдет по фиксированному значению уставки в 50А,100А или 200А. А вот если ток в линии был более 20А, то ИКЗ сработает при 4-х кратном превышении среднего значения за последние 72 часа.

Для передачи информации помимо индикаторов понадобится дополнительное оборудование Smart Reporter. Оно размещается в отдельном шкафу на опоре чуть ниже проводов.

Вообще максимальное расстояние от подобного блока до самых дальних ИКЗ не должно превышать 30м.

Вся информация по радиосигналу от датчиков передается в блок. Там через GSM модуль со встроенной SIM картой все данные сбрасываются либо в систему IHost, либо в SCAD.

На один такой блок или одну симку можно подключить до 4-х комплектов ИКЗ. Это в первую очередь касается опор с отпайками в разные стороны.

Главный недостаток всей этой конструкции – необходимость во внешнем питании.

Именно поэтому для таких комплектов на этой же опоре приходится монтировать солнечные батареи.

Элементарная проверка

Первым делом необходимо аккуратно установить индуктор на платформе тормозного изделия и включить его в сеть. Переключатель следует перевести в положение 4. Якорь аккуратно укладывают на полюса индуктора, после чего закрепляют на валу приспособление для проворачивания якоря. Можно включить стенд. Мастеру предстоит аккуратно прижать щупы контактного агрегата к двум соседним коллекторам якоря. Немного проворачивая механизм, нужно отыскать положение, при котором показания механизма будут находиться на максимальной отметке. При помощи резистора устанавливают стрелку устройства на максимально удобную отметку шкалы. Необходимо постепенно проворачивать якорь, не меняя при этом пространственного положения щупов. Мастеру остается только считать показания прибора.

Индикатор короткого замыкания

Вариант для профессионалов

Специалисты привыкли использовать качественный прибор для межвиткового замыкания. Такой агрегат предназначен исключительно для профессионального ремонта электрооборудования. Для работы понадобится катушка со скобой. Классическим мультиметром можно определить только обрыв на якоре. Для более качественной диагностики лучше использовать аналоговый тестер. Между всеми ламелями обязательно замеряют сопротивление. Во всех случаях показатели должны быть идентичными. В некоторых случаях обмотки могут не сгореть, да и коллектор остается невредимым. Определить замыкание межвиткового типа можно с помощью прибора с прочной скобой от трансформатора. Мультиметр устанавливают на отметку 180 кОм. Щуп аккуратно замыкают на массу, а второй поочередно прикладывают к каждой ламели коллектора. Если якорь по-прежнему не прозванивается на массу, то он абсолютно исправен.

Индикатор короткого замыкания

АДМИНИСТРАТИВНАЯ ОТВЕТСТВЕННОСТЬ ЗА НАРУШЕНИЯ ПРИ ФОРМИРОВАНИИ ИКЗ

№ п/п

Состав административного правонарушения

Административный штраф, руб.

Статья КоАП РФ

1

Утверждение конкурсной документации, документации об аукционе, документации о проведении запроса предложений, определение содержания извещения о проведении запроса котировок с нарушением требований, предусмотренных законодательством РФ о контрактной системе в сфере закупок

Например, отсутствие в проекте контракта ИКЗ

3 000

Ст.7.30 ч.4.2

2

Нарушение предусмотренных законодательством РФ о контрактной системе в сфере закупок требований к содержанию протокола, составленного в ходе определения поставщика

Например, отсутствие в протоколе ИКЗ

10 000

Ст.7.30 ч.2.1

3

Размещение … информации и документов, подлежащих размещению, направлению, с нарушением требований, предусмотренных законодательством РФ о контрактной системе в сфере закупок

15 000

Ст.7.30 ч.1.4

4

Неразмещение … в ЕИС информации и документов, размещение которых предусмотрено в соответствии с законодательством РФ о контрактной системе в сфере закупок

50 000

Ст.7.30 ч.3

 Ч.1 ст.23 Закона 44-ФЗ, п.2 Порядка формирования ИКЗ, утвержденного приказом Минфина России от 10.04.2019  N 55н

 П.3 Порядка формирования ИКЗ, утвержденного приказом Минфина России от 10.04.2019  N 55н

 Ч.1 ст.23 Закона 44-ФЗ, письма Минэкономразвития России от 15.03.2017 N Д28и-1118, от 24.03.2017 N ОГ-Д28-3532, от 14.04.2017 N Д28и-1662, решение ФАС России от 02.08.2017 по делу N К-990/17, от 01.08.2017 по делу N К-972/17, решение Иркутского УФАС России от 15.03.2017 N 153, решение Кемеровского УФАС России от 03.03.2017 по делу N 74/З-2017

 П.10 Порядка формирования ИКЗ, утвержденного приказом Минфина России от 10.04.2019  N 55н

 П.7 Порядка формирования ИКЗ, утвержденного приказом Минфина России от 10.04.2019  N 55н

 Письмо Минфина России от 11 февраля 2020 г. N 24-01-08/9109

 П.6 Порядка формирования ИКЗ, утвержденного приказом Минфина России от 10.04.2019  N 55н

 П.6 Порядка формирования ИКЗ, утвержденного приказом Минфина России от 10.04.2019  N 55н

Подобрать ОКПД2

Умные ИКЗ без внешнего питания

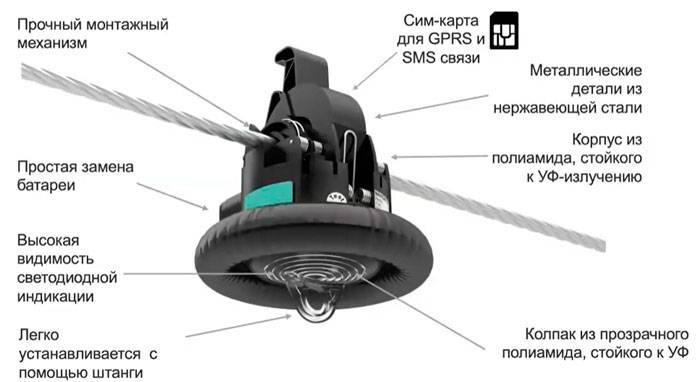

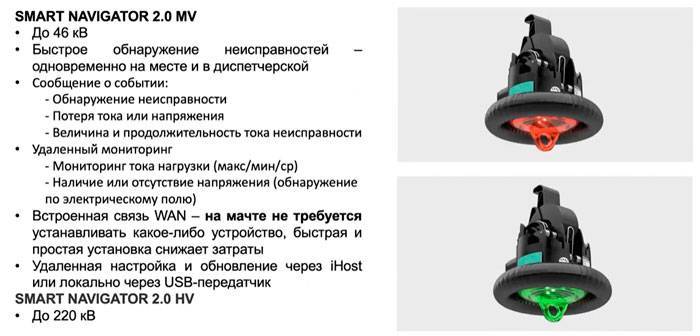

Самая совершенная модель на сегодняшний день – это Smart Navigator 2.0MV (до 46кВ) и HV (до 220кВ).Индикатор короткого замыкания

Помимо тока они отслеживают и реагируют на напряжение. По ним можно однозначно сказать в какой стороне от них находится КЗ.

Но самое главное, ИКЗ нового поколения имеют встроенную связь WAN. То есть, теперь на опоре вам не придется монтировать никаких дополнительных коробочек и подводить туда питание.

Комплект состоит из 3-х штук. Один ИКЗ выступает в качестве “мастера”, два других – сателлиты.Индикатор короткого замыкания

В мастере как раз и вмонтирован GSM модуль с SIM картой. Питание устройства осуществляется от эл.магнитного поля самой ВЛ.Индикатор короткого замыкания

Однако помимо преимуществ это накладывает и определенные ограничения. Для стабильной работы прибора ток в линии должен быть не менее 5А!

Ток срабатывания Smart Navigator 2.0 выбирается исходя из двух вариантов:

фиксированные значения до 200А

4-х кратный ток нагрузки от номинального за последние 72 часа

Сброс моргающих светодиодов можно осуществлять дистанционно через IHost, Scada, или локально через USB модем и ноутбук.

https://youtube.com/watch?v=cnHm074aJyM%3F

Источники — Дни решений, Связькомплект

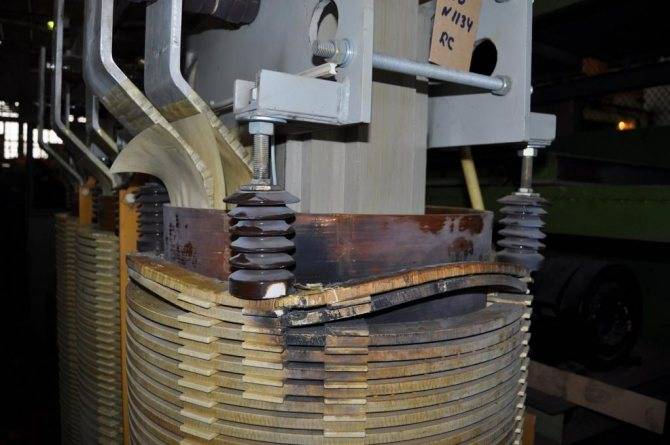

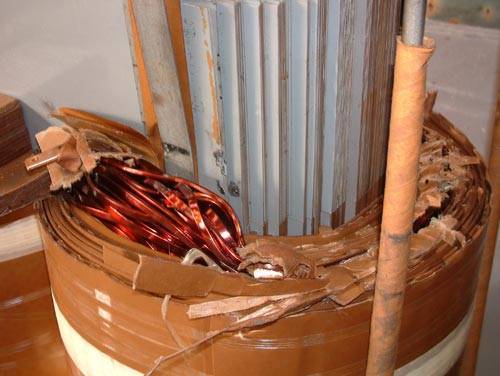

Неисправности трансформатора

Опытные специалисты привыкли в работе использовать универсальный индикатор межвиткового замыкания, который существенно упрощает поиск возникших поломок. Но даже профессионалы должны помнить о том, что выбор наиболее подходящего источника питания и его местоположения напрямую зависит от количества питаемых изделий и типа подключения. У трансформатора есть довольно распространенная неисправность – непредвиденное замыкание витков между собой.

Популярные статьи  Сварка нержавейки инвертором

Эту проблему не всегда можно определить при помощи классического мультиметра. Агрегат нужно тщательно осмотреть на предмет наличия визуальных дефектов. Провод обмоток обладает лаковой изоляцией. В случае ее пробоя между витками возникает сопротивление, которые выше 0. В такой ситуации может возникнуть перегрев оснащения. При визуальном осмотре на трансформаторе не должно быть следов копоти, обуглившихся частиц, вздутия заводской заливки, почернений. Мастер может узнать номинальное напряжение из прилагаемой к агрегату документации. Если отличие показателей составляет 45% и больше, то обмотка вышла из строя. Чтобы не усугубить ситуацию, ремонт столь ответственного элемента лучше доверить специалистам, которые обладают всеми необходимыми навыками.

Самостоятельный ремонт

Чтобы проверить межвитковое замыкание на якоре, нужно аккуратно приложить к пластине коллектора стартер лампы. Нужно посмотреть, загорится лампочка либо нет. Если лампочка сработала, тогда мастеру нужно подумать о замене обмотки или всего ротора. Но если реакции нет, проверку нужно выполнить омметром. Сопротивление должно быть максимально низким, не более 9 кОм. Если замыкание межвитковое, тогда пригодится определенный прибор для проверки якоря стартера. Устранить эту проблему можно в том случае, если выровнять все провода и очистить их от лишнего мусора. Если все перечисленные рекомендации не подействовали, остается только выполнить перемотку якоря. При распайке коллекторных выводов необходимо демонтировать ротор и тщательно зачистить поверхность при помощи бормашины. Определить сгоревший аккумулятор можно только с помощью аккумулятора.

Индикатор короткого замыкания

Описание

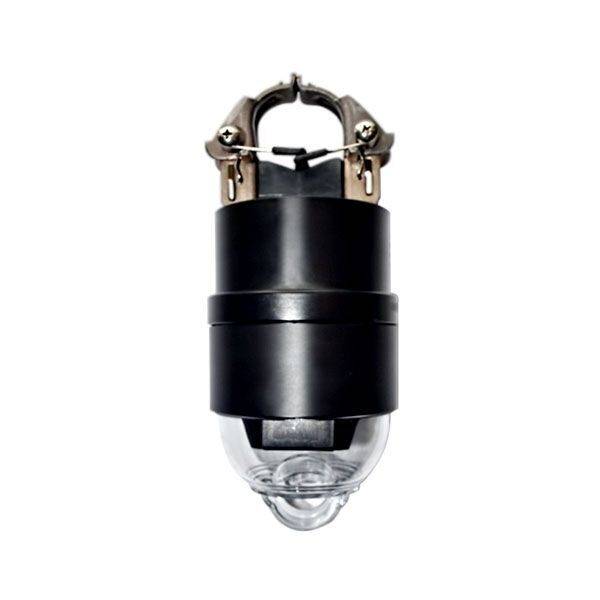

Линейка ИКЗ-В31 (Lodestar CL25)

Индикатор ИКЗ-В31 (Lodestar CL25) — это самый бюджетный из всех индикаторов короткого замыкания, предлагаемых компанией «АНТРАКС». ИКЗ-В31 отличается тем, что не оснащён никакими средствами связи, соответственно, приборы в комплектах работают полностью независимо. Комплекты состоят либо из двух либо из трёх индикаторов ИКЗ-В31.

Особенности ИКЗ-В31:

  • определение аварийных процессов с протеканием тока короткого замыкания более 25А;
  • раздельная индикация устойчивых и неустойчивых повреждений линии посредством сверхъярких светодиодов с дальностью определения до 100 м (в дневное время) и до 300 м (в ночное время);
  • отсутствие средств связи;
  • независимая работа устройств в комплектах;
  • изменение уставок с помощью DIP переключателя;
  • индикация повреждения линии посредством сверхъярких светодиодов;
  • различные паттерны индикации.

Состояние индикатора определяется только визуально (включение режима мигания светодиодов).

Установление факта регистрации аварии возможно только при осмотре линии электропередачи выездной бригадой.

Все индикаторы ИКЗ выполнены в идеологии plug and play и не требуют самостоятельного расчёта уставок, достаточно указать в опросном листе типичные параметры линии. ИКЗ имеют функцию автоподстройки порога срабатывания по току и задают параметры регистрации событий для исключения ложных срабатываний.

Комплексные решения для мониторинга ИКЗ

У есть только один ИКЗ — светодиодный индикатор повреждения воздушной линии (ИПВЛ). Этот прибор имеет ряд особенностей: корпус из нержавеющей стали, выдерживающий падение с высоты 10м. Аккумулятор имеет увеличенный срок службы до 8 лет в режиме ожидания. Диапазон срабатывания от 100 А до 650 А с шагом 10 А. Индикатор способен различать короткое замыкание или однофазное замыкание на землю на линиях 6-35 кВ.

ИПВЛ имеет радиопередатчик 433 МГц для связи с пультом управления на расстоянии до 25 м, а также GSM-модуль. Индикатор может интегрироваться в геоинформационную систему ОМП ВЛ, используя трансмиттеры с питанием от солнечных панелей.

Индикатор короткого замыкания

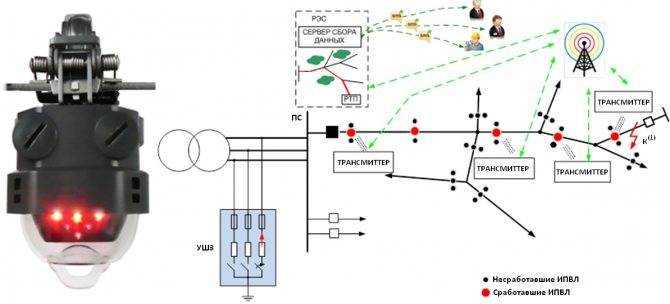

ИПВЛ от «Релематика»

ИПВЛ регистрирует неисправность, трансмиттер ретранслирует показания индикатора через сеть GSM в центр управления, где место и характер неисправности отображается на цифровой карте. Одновременно производится рассылка SMS и электронных писем персоналу. Наличие комплексного решения является преимуществом, когда предприятие намерено развернуть масштабную сеть мониторинга.

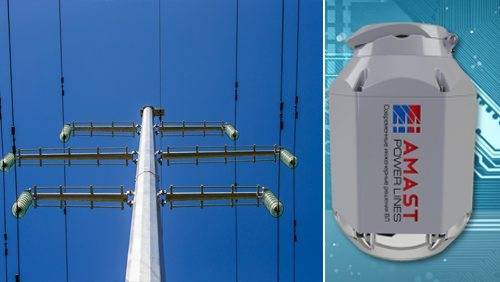

У Amast Power Lines всего один индикатор APL-ИКЗ для линий 6—35 кВ, но с помощью специального программного обеспечения параметры работы ИКЗ могут настраиваться в широких пределах. Индикатор может обнаруживать трехфазные, двухфазные замыкания, а также однофазные замыкания на землю с малыми токами от 0,5 А.

Настройка APL-ИКЗ требует квалификации, но при этом индикаторы могут выступать в роли датчиков масштабной системы мониторинга воздушных линий электропередачи. Разработчик предлагает комплексное решение: опоры ЛЭП с установленными ИКЗ и телеметрическими приборами для автоматизированных систем контроля и учета электроэнергии.

Индикатор короткого замыкания

APL-ИКЗ

Помимо дистанционного мониторинга, APL-ИКЗ может обеспечить прогнозирование неисправностей с помощью машинного анализа данных, собранных за год-два измерений на линии электропередачи.

Виды индикаторов короткого замыкания

Типы индикаторов ИКЗ для ВЛ-6-10-35-110кв рассмотрим на примере ведущего производителя Horstmann (Германия).

У них очень хорошо представлена вся линейка от простейших моделей только с визуальной индикацией (подошел ножками – посмотрел), до умных экземпляров с передачей данных и записью в память самых важных параметров.

Сводная таблица по всем разновидностям представлена ниже.

Самым простым является индикатор Navigator-LM (до 46кВ).

Такое “странное” напряжение (46кВ) обусловлено необходимостью обеспечить универсальность датчиков для систем эл.снабжения в разных странах.

Датчик обладает только локальной индикацией (без возможности удаленной передачи данных). Что называется, подошел – посмотрел.

Внутри корпуса находятся светодиоды, которые при протекании через прибор тока КЗ и его сработке, начинают моргать с заданной периодичностью.

Одиночное мигание – одно КЗ. При неуспешном АПВ – двойное мигание. Светодиоды хорошо видно даже в яркий солнечный день.

Заявленная видимость – до 50м (ночью до 150м). Такое свечение можно легко увидеть даже не выходя из машины.

Сравните это с двумя еле различимыми лампочками в американских Fault Indicators.

Сброс сработавшего состояния может происходить:

вручную

через заданный промежуток времени после КЗ

при восстановлении тока нагрузки

при восстановлении напряжения (подали U на ЛЭП без подключения самих потребителей)

Для высокого напряжения 110кв есть разновидность HV (рассчитаны до 161кВ).

Корпус ИКЗ выполнен из полиамида устойчивого к ультрафиолету. Все металлические детали из нержавейки.

Механизм крепления к проводу у всех моделей очень надежный и проверяется производителем в аэродинамической трубе на скорости воздуха 200км/ч.

То есть, индикатор не сползет в середину пролета при большом уклоне и вибрации проводов.

Минимальный диаметр провода на который можно “насадить” ИКЗ начинается от 4-8мм (в зависимости от модели). То есть, на проводе АС-35 (d-8,4мм), не говоря уже про АС-50 (d-9,6мм) и выше, индикатор будет сидеть как влитой.

Класс защиты IP68. Температура эксплуатации от -40С до +85С. Ограничение температуры вызвано наличием батарейки внутри корпуса.

Сам полиамид выдерживает конечно и большие температуры, а вот батарейка нет. По поводу замены аккумулятора не переживайте, срок его службы – около 20лет.

Замена АКБ элементарная. Сбоку откручивается крышечка, достается аккумулятор и ставится новый. Состояние заряда постоянно контролируется.

Вообще световая индикация гораздо надежнее всяких ИКЗ с роторно-поворотным механизмом.

Никогда точно не знаешь, в рабочем они состоянии или что-то у них заклинило или примерзло в наших суровых зимних условиях.

Светодиоды запрятаны в прозрачную полусферу из поликарбоната, также устойчивого к УФ. С годами он не потускнеет.

Данный индикатор срабатывает по токовой характеристике. Есть три варианта настройки:

200А-100мс

200А-200мс

100А-100мс

Для каждой конкретной линии вы сами рассчитываете, заказываете и выбираете те или иные параметры.

НА КАКОМ ЭТАПЕ ФОРМИРУЕТСЯ ИКЗ

ИКЗ формируется дважды:

1 этап: формирование и утверждение плана-графика на очередной финансовый год и плановый период.

2 этап:

  • при проведении конкурентных закупок – на этапе размещения извещения об осуществлении закупки, направления приглашения принять участие в определении поставщика (подрядчика, исполнителя).
  • при проведении закупок у единственного поставщика  (подрядчика, исполнителя) – на этапе заключения контракта

ИКЗ в плане-графике – не окончательный, его включать во все документы нельзя! Окончательный ИКЗ формируется на втором этапе, в него нельзя вносить изменения, он должен оставаться неизменным вплоть до завершения периода хранения информации и документов о такой закупке, установленного законодательством РФ об архивном деле.

Популярные статьи  отличие узо от дифавтомата

Сброс индикации

После того как срабатывание произошло, есть несколько способов снять индикацию. Во-первых, вручную – при помощи штанги и магнита.Индикатор короткого замыкания

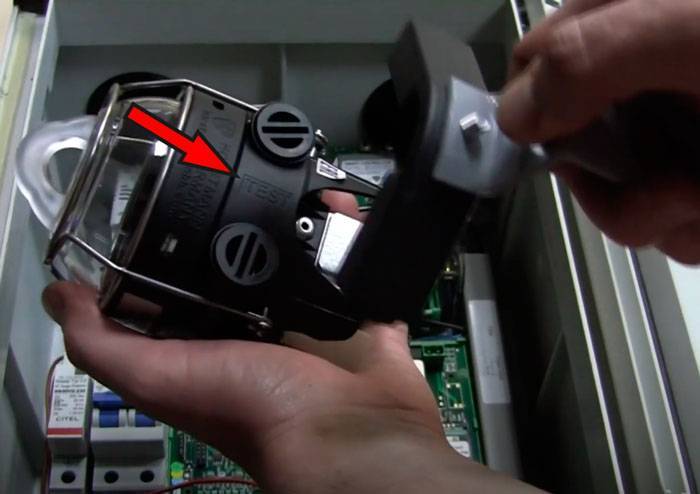

Прикасаетесь магнитом к одной из сторон корпуса и предыдущее состояние ИКЗ сбрасывается.Индикатор короткого замыкания

Этим же магнитом умные ИКЗ (рассмотрим их далее) прописываются в блоке сбора данных. Только время приложения магнита к корпусу здесь должно составлять порядка 10 секунд, пока внутри не моргнет желтый светодиод.

Заметьте, что для принудительного срабатывания вручную, магнит нужно приложить к одной стороне, а для сброса – к другой!Индикатор короткого замыкания

Второй способ сброса — автоматический, по времени. Он рассчитан на 2,4,8 или 24ч (4 часа стандарт, остальные по заказу).

Третий – при восстановлении номинального напряжения в линии или номинального тока.

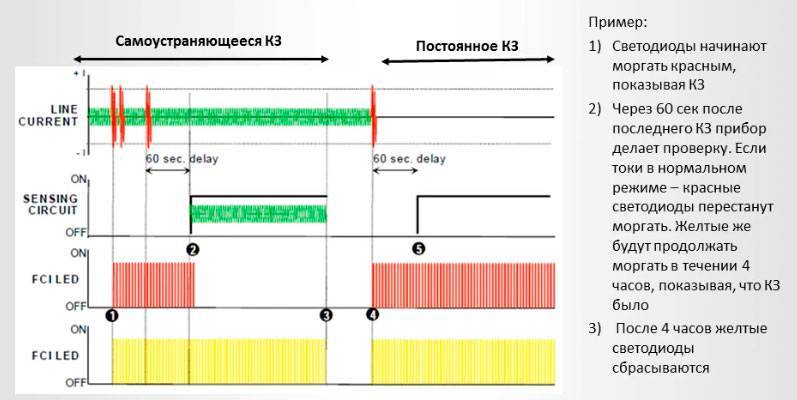

В отдельных моделях после АПВ загораются желтые светодиоды.Индикатор короткого замыкания

В этом случае через минуту после успешного автоматического повторного включения прибор анализирует ток.

Если он в норме, красные светодиоды тухнут, а желтые начинают моргать в течение 4 часов. Пройдя после этого по линии вы сможете определить, где было самоустранившееся КЗ.Индикатор короткого замыкания

При устойчивом замыкании оба светодиода будут светиться до сброса.

Описание

Сложное межвитковое замыкание может возникнуть по причине нарушения изоляционного слоя ответственных элементов в многофункциональных электротехнических агрегатах. В классическом двигателе, кроме распространенного замыкания на корпус, часто присутствуют и другие проблемы. Чаще всего это может быть спровоцировано выходом из строя обмотки ротора или же статора. Специалистам удалось установить, что классическое межвитковое замыкание возникает в результате перегрева мотора. Когда на устройство воздействует повышенная температура, то сложно избежать разрушения нанесенного производителем лака, который выполняет роль надежной оболочки. Из-за этого витки оголяются и начинают постепенно взаимодействовать друг с другом, вызывая тем самым короткое замыкание. Даже если это точечная проблема, двигатель все равно не будет функционировать как раньше. Ликвидировать поломку можно только при помощи качественной перемотки.

Индикатор короткого замыкания

Помощь мультиметра

Универсальность этого устройства позволяет выполнить проверку межвиткового замыкания, чтобы своевременно устранить имеющуюся поломку. Любые ремонтные работы должны начинаться с разборки якоря электродвигателя. Причины могут возникнуть по следующим причинам:

  1. Износ и поломка щеток.
  2. Замыкание между пластинами.
  3. Отсутствие контакта на клеммах.
  4. Плохая изоляция.
  5. Слишком высокая температура для пластин коллектора.

Многолетний опыт экспертов свидетельствует о том, что сломанный стартер издает характерный звук гула, появляются искры, меняется интенсивность вращения якоря, образуются вибрации во время работы.

Описание

 Технические характеристики
Класс напряжения воздушных линий 110 кВ
Частота сети 50 Гц
Визуальная индикация

— Мигающие яркие светодиоды с каждой стороны устройства (3 белых, 3 красных сверхъярких светодиода);

— Различная последовательность мигания в зависимости от типа повреждения (устойчивая, неустойчивая авария, направление МФЗ);

— Индикация направления поиска при МФЗ (к генератору или к нагрузке);

— Дальность определения до 100 м (в дневное время), до 500 м (в ночное время)

 Абсолютный порог срабатывания по току  20 А
 Селективность МФЗ  Определение направления
 Контроль напряжения  +
 Локальная связь (пульт)  Радиоканал ближней связи Bluetooth BLE (2,4 ГГц)
 Дальняя связь  Локальная, опционально GSM
 Виды контроля срабатывания

— Визуальный;

— Радиоканал ближней связи;

— GSM/GPRS-модем (опционально)

Абсолютный порог срабатывания по току  20÷1000 А
Дифференциальный порог срабатывания по току  20÷500 А
Дифференциальный порог срабатывания по току в %  50÷500%
 Устойчивость к перегрузке по току  25 кА/ 500 мс
 Время анализа аварийного процесса 1 ÷ 200 с
 Бланкирование пусковых токов  0-200 мс
 Настройка таймера сброса  Произвольный от 1 ч до 8 дней
 Минимальная длительность аварийного процесса  0,02 с
 Сброс индикации

— По восстановлению питания;

— По таймеру;

— Магнитом;

— С переносного пульта

 Изменение настроек

— С помощью программного обеспечения «КОМОРСАН Web-клиент» (при подключении индикаторов к БСПИ-3Л-МР)

— По радиоканалу ближней связи с помощью переносного пульта

 Интеграция со SCADA системами  При подключении индикаторов к БСПИ-3Л-МР обмен информацией между сервером КОМОРСАН и SCADA системой по протоколу ГОСТ Р МЭК 60870-5-104
 Источник питания  Литиевая батарея (19 Ah)
 Срок службы батареи (в режиме ожидания)  8-10 лет
 Общее время индикации  > 2000 ч
 Наработка на отказ индикатора  Не менее 60 000 ч
 Температурный диапазон

— Стандартный от – 40°С до +70°С,;

— Расширенный от – 60°С до +85°С

 Степень защиты индикатора  IP66, IP 68 по ГОСТ 14254-96
 Воздействие климатических факторов внешней среды

— Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С;

— Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75);

— Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм

 Воздействие механических факторов  Соответствует группе исполнения М1 по ГОСТ 17516.1. Является стойким к воздействию галопирования (пляски)

Замыкание классического статора

Даже такое изделие подвержено межвитковому замыканию. Первым делом специалист обязательно проверяет обмотку статора на факт сопротивления. Но это не самый надежный метод. Многие факторы влияют на мультиметр, из-за чего он может отображать ошибочные данные. Итоговый результат во многом зависит от перемотки двигателя, а также от старости самого железа. Обычными клещами можно измерить ток и сопротивление. Если у мастера есть необходимый опыт, то он может определить поломку даже по звуку работающего двигателя. Но в этом случае обязательно должны быть рабочие подшипники, которые качественно смазаны. При желании мастер может задействовать осциллограф, но такой агрегат отличается большой стоимостью. Из-за этого приобрести агрегат могут далеко не все. На двигателе не должно быть следов масла, подтеков. Недопустимо наличие посторонних запахов. Качественным тестером проверяют обмотки на факт сопротивления. Если результаты отличаются друг от друга более чем на 11%, то причина поломки может крыться в замыкании.

ИКЗ для ВЛ с двухсторонним питанием

Для линий с двухсторонним питанием понадобятся модели с функцией направления – Smart Navigator HV DFCI.

Индикатор короткого замыкания

Технические характеристики

Индикатор короткого замыкания

Они устанавливаются на ВЛ напряжением до 220кВ. При этом могут использоваться как самостоятельно в качестве локальных точек обнаружения КЗ, так и совместно со Smart Reporter.

Направление прошедшего тока КЗ фиксируется красными или зелеными светодиодами.

Индикатор короткого замыкания

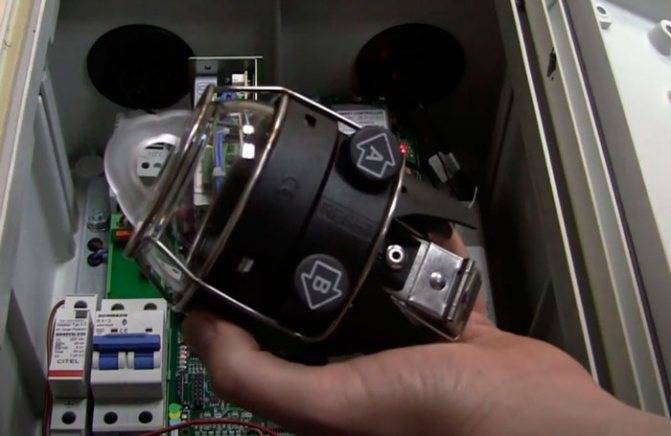

Каждый индикатор на корпусе имеет две стороны – А и В.

Индикатор короткого замыкания

При протекании тока в направлении от А к В – загорятся красные лампочки, от В к А – зеленые.

Индикатор короткого замыкания

Для обнаружения повреждения вам нужно найти два ближайших сработавших ИКЗ с разной цветовой индикацией – один красного цвета, другой зеленого.

При двухстороннем питании место короткого замыкания как раз и будет между этими точками.

Индикатор короткого замыкания

Причины неисправностей

Межвитковое замыкание электродвигателя не является редкой проблемой. Такая неисправность встречается в 50% всех случаев поломок. Ситуация может возникнуть из-за повышенной нагрузки на электроустановку. Неправильная эксплуатация агрегата часто влечет за собой преждевременные поломки. Номинальную нагрузку можно определить по паспорту установки. Перегрузка может быть спровоцирована механическим повреждением самого мотора. Сухие либо заклинившие подшипники часто вызывают замыкание. Не исключен факт заводского брака. Если электродвигатель хранится в ненадлежащих условиях, то это всегда чревато тем, что обмотка просто отсыреет.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

релейный стабилизатор напряжения принцип работы
Индикатор короткого замыкания
