как перемотать электродвигатель в домашних условиях

Содержание

Ремонт электродвигателей любой сложности

Специалисты предприятия выполняют как текущие ремонтные работы, устраняющие механические или электрические неисправности, так и капитальный ремонт электродвигателей в Москве и Московской области с заменой его узловых элементов.

  • Мы работаем с электродвигателями любого уровня мощности.
  • Производим восстановление и ремонт электрических двигателей различных габаритов.
  • К ремонту принимается широкий спектр как импортного, так и российского электрооборудования — взрывозащищенные двигатели, одно- и многоскоростные асинхронные двигатели, преобразователи частоты к ним, а также роторы, статоры и другие рабочие элементы.
  • Специалисты предприятия всегда готовы выехать на объект заказчика для проведения диагностики и дефектовки, а также доставить оборудование на нашу производственную базу для капитального или текущего ремонта.
  • Работы выполняются в максимально короткие сроки, как правило, не превышающие 5 дней.
  • Гарантийный срок эксплуатации электродвигателей после произведенного ремонта составляет 12 месяцев.
  • Предприятие располагает всей необходимой сертификационной документацией.

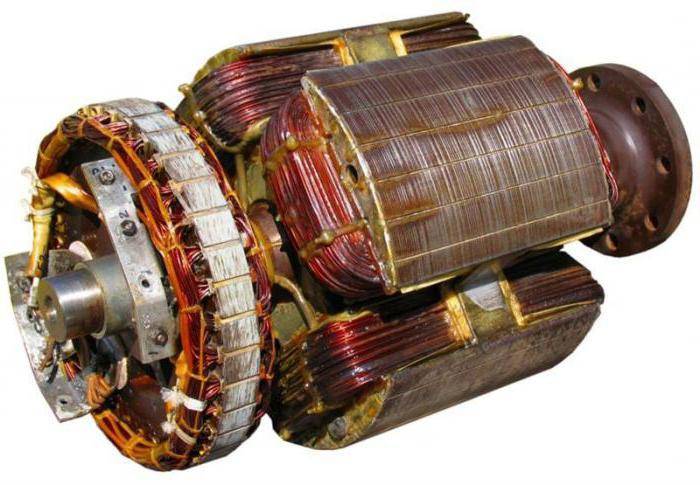

Какие бывают обмотки двигателей

В основу работы любых электродвигателей положен принцип электромагнитной индукции. Электродвигатель состоит из неподвижной части — статора (для асинхронных и синхронных движков переменного тока) либо индуктора (для движков постоянного тока) и подвижной части — ротора (для асинхронных и синхронных движков переменного тока) либо якоря (для движков постоянного тока). В роли индуктора на маломощных двигателях постоянного тока нередко используются постоянные магниты.

Все двигатели, грубо говоря можно поделить на два вида: двигатели постоянного тока двигатели переменного тока (асинхронные и синхронные)

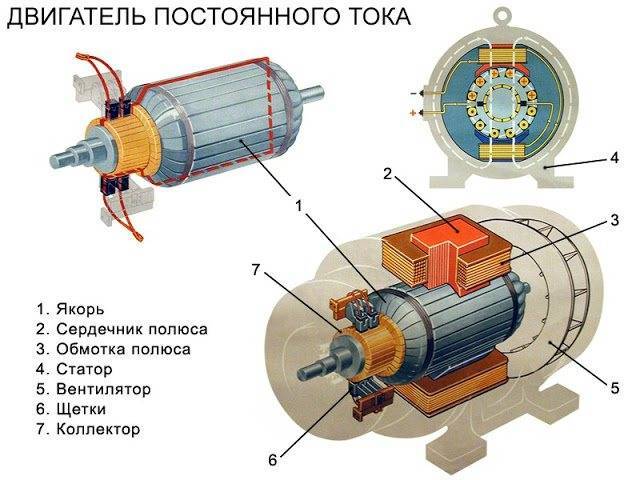

Двигатели постоянного тока

По неким мнениям данный двигатель возможно еще назвать синхронной машиной постоянного тока с самосинхронизацией. Простой движок, являющийся машиной постоянного тока, состоит из постоянного магнита на индукторе (статоре), 1-го электромагнита с очевидно выраженными полюсами на якоре (двухзубцового якоря с явно выраженными полюсами и с одной обмоткой), щёточноколлекторного узла с 2-мя пластинами (ламелями) и 2-мя щётками. Простой двигатель имеет 2 положения ротора (2 «мёртвые точки»), из которых неосуществим самозапуск, и неравномерный крутящий момент. В первом приближении магнитное поле полюсов статора равномерное (однородное).

как перемотать электродвигатель в домашних условиях

Данные двигатели с наличием щёточно-коллекторного узла бывают:

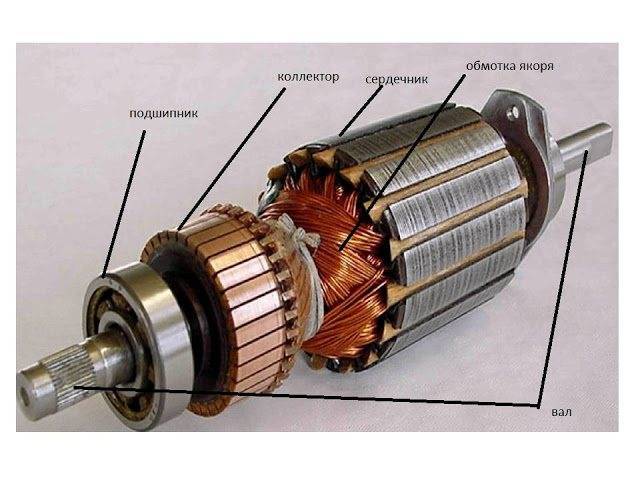

Колекторные

— электрическое устройство, в котором датчиком положения ротора и переключателем тока в обмотках является одно и то же устройство — щёточно-коллекторный узел.

как перемотать электродвигатель в домашних условиях

Бесколекторные

— замкнутая электромеханическая система, состоящая из синхронного устройства с синусоидальным распределением магнитного поля в зазоре, датчика положения ротора, преобразователя координат и усилителя мощности. Более дорогой вариант в сравнение с колекторными двигателями.

Двигатели переменного тока

По типу работы данные двигатели делятся на синхронные и асинхронные двигатели. Принципное отличие заключается в том, что в синхронных машинах 1-ая гармоника магнитодвижущей силы статора перемещается со скоростью вращения ротора (по этому сам ротор крутится со скоростью вращения магнитного поля в статоре), а у асинхронных — есть и остается разница меж скоростью вращения ротора и скоростью вращения магнитного поля в статоре (поле крутится быстрее ротора).

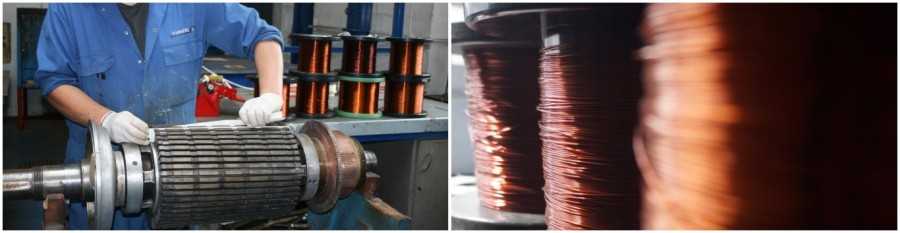

Как подобрать провод

Чтобы мощность электродвигателя была прежней, следует подбирать провод с таким же сечением, какое и было. Это позволит намотать заданное количество витков.

Если не удается этого сделать, то берется максимально приближенное сечение. Следует помнить о законе Ома, чем меньше диаметр проводника, тем выше его сопротивление.

как перемотать электродвигатель в домашних условиях

как перемотать электродвигатель в домашних условиях

Наматывать обмотку нужно с помощью шаблона, который изготавливается самостоятельно из картона. Он должен соответствовать размерам «железа». Чтобы добиться аккуратного расположения витков используют специальный станок для намотки провода. Это все, что нужно для перемотки двигателя.

  • Ротор электродвигателя — особенности конструкции и принцип работы устройства. Инструкция по ремонту и восстановлению
  • Подключение электродвигателя — основные схемы, способы и особенности подсоединения различных моделей (инструкция + фото)

  • Однофазный электродвигатель: основные виды, принцип работы и инструкция по подключению и настройке. Обзор лучших производителей!

как перемотать электродвигатель в домашних условиях

Укладка, выполненная вручную, может иметь дефекты. Возникает вероятность уложить провода не плотно, что приведет к увеличению размеров обмотки, и трудностям ее монтажа.

как перемотать электродвигатель в домашних условиях

Как подготовить для подключения

Для правильного включения трехфазного двигателя необходимо помнить, что существует несколько схем соединения обмоток, среди которых:

  • «Звезда». Одни концы обмотки соединяют вместе, а другими подключаются к фазным проводам сети;
  • «Треугольник». Все три обмотки соединяются последовательно — конец каждой обмотки с началом следующей. Напряжение сети подается на точки соединения.

Вам это будет интересно Монтаж и подключение теплого пола

Обратите внимание! Для получения одинаковой мощности при соединении типа «звезда» требуется напряжение в √3 раз больше, чем при «треугольнике». Для двигателей, у которых допускается произвольное переключение обмоток, на шильдике обязательно указывается рабочее напряжение «220/380» или «127/220»

Первое значение относится к соединению «треугольник», второе к «звезде».

как перемотать электродвигатель в домашних условиях
Колодка двигателя, соединение «звезда»

В таких электродвигателях на клеммную колодку попарно в три ряда выведены начало и концы всех обмоток:

  • начало первой обмотки — конец второй;
  • начало второй — конец третьей;
  • начало третьей — конец первой.

как перемотать электродвигатель в домашних условиях
Колодка двигателя, соединение «треугольник» Для соединения «звезда» подключают один ряд из трех клемм двумя перемычками, а для соединения «треугольник» замыкают каждую пару тремя перемычками.

Цены на ремонт якоря электродвигателя

Мощность, (кВт) Частота вращения,об/мин
3000 1500 1000 750
До 1,5 2740 2806 3417 4057
2.2 3090 3245 4154 4897
3 3642 3901 4973 5179
4 5012 4652 5413 6804
5.5 5296 5301 5978 7511
7.5 6630 6919 7312 11021
11 8139 8147 9937 13182
15 12088 12049 11737 14803
18,5 13001 13345 15217 24450
22 15057 15805 23408 25522
30 17648 18202 25857 29275
37 23803 25949 30677 40080
45 29055 28737 38389 48070
55 34546 32811 41481 60759
75 44670 48812 64472 82899
90 47893 51078 78166 99898
110 67202 73052 95759 122517
132 80848 87962 114110 147423
160 98012 106439 138740 179116
200 123101 132548 173924 ———-
250 154120 167435 ———- ———
320 237156 ————— ———- ————
кВт 3000 об/мин 1500 об/мин 1000 об/мин 750 об/мин
Популярные статьи  как соединить провода в распределительной коробке

КОЭФФИЦИЕНТЫ ПРИМЕНЯЕМЫЕ ПРИ РАСЧЕТЕ:

  • Однофазные-1.5;
  • Иностранного производства -1.5;
  • Взрывобезопасные – 1.3;
  • Срочный – 1.5;
  • Двухскоростные – 1.5; Двухскоростные с независимыми обмотками – 2.
  • Старого образца типа АО, А, ВАО -1,5

Защита статора с помощью теплового реле

Суть такой защиты состоит в применении реле с пластиной из биметалла. Металлическая полоса, под действием электрического тока, начинает работать на изгиб. По достижению определенной температуры пластина, под действием пружины, расцепляется со специальной защелкой и разъединяет всю электрическую схему.

В исходное положение пластина приходит при помощи ручного нажатия кнопки. Конструкция теплоизоляции статоров различна, исходя из области применения, показателей тока и устройства реле.

Для приборов, рассчитанных на узкий диапазон величины потребляемого тока, выбор защиты требует более ответственного подхода. С включением электродвигателя в сеть происходит нагрев металлической полосы путем прохождения заряда по намотанной спиралевидной проволоке.

Длиной этой проволоки и регулируется время автоматического срабатывания тепловой защиты. Увеличение длины спирали приводит к более позднему принудительному выключению электрооборудования. Не всегда превышение допустимой нагрузки обусловлено перегревом оборудования.

Иногда трудно сразу определить, по какой причине произошел сбой в работе электрической схемы. В этом случае следует произвести прозвон статора двигателя мультиметром.

Подбор реле производится с помощью технических характеристик станка, либо учитывая номинальное значение потребляемого тока. Все необходимые значения вы сможете найти в инструкции по эксплуатации оборудования.

Пошаговая инструкция: как перемотать электродвигатель в домашних условиях

Если проблема не касается стартера, шестерни, но вы нашли проблему в обмотке, то здесь вам придется приобрести медь и заручиться помощью коллекторного съемника. Для начала проводится прозвонка цепей тестером, прозвонить вам поможет мультиметр, а для того чтобы проверить работоспособность аппарата воспользуйтесь трансформатором короткого действия. Так вы сможете подобрать нужные действия и инструменты, чтобы подчинить болгарку.

Процесс перемотки – занятие кропотливое и потребует терпения и умений

Сам процесс состоит из следующих действий:

  1. Устранение старой обмотки. Ее нужно аккуратно снять и не повредит металлический корпус самого якоря. Если вы обнаружили царапины или заусеницы, их нужно загладить с помощью шкурки или паяльника. Иногда, для того чтобы корпус был полностью зачищен используют горелку.
  2. Подготовка к подключению новых проводов. Снимать сам коллектор не нужно. Потребуется и осмотреть ламель и измерить мультиметром сопротивление имеющихся контактов в отношении к корпусу. Показатель должен составлять приблизительно 0,25 Мом.
  3. Устранение старых проводов. Остатки нужно тщательно удалить и прорезать пазы в контактах. В дальнейшем они понадобятся, чтобы вставить провода катушек.
  4. Монтаж гильз. Гильзы создаются из картона электротехнического типа, это материал, толщина которого составляет не более 3 мм. Нарезается необходимое количество и вставляется в пазы якоря.
  5. Перемотка. Конец проводки нужно припаять к концу ламели и намотать по кругу против часовой стрелки. Это же действие повторяется по отношению ко всем кадушкам.
  6. Проверка качества. После того как все обмотки будут сделаны, с помощью мультиметра проверяют наличие замыканий или обрывов.
  7. Конечные обработки. Готовая катушка обрабатывается эпоксидной смолой ил лаком. Дома готовую работу сушат в духовке. Можно использовать лак, который сохнет быстрее.

Может показаться, что работа сложная. Спешим заверить, что нет, однако времени и сил на это придется потратить, не мало.

Намоточные данные статоров и якорей Бош и УШМ других брендов

как перемотать электродвигатель в домашних условиях

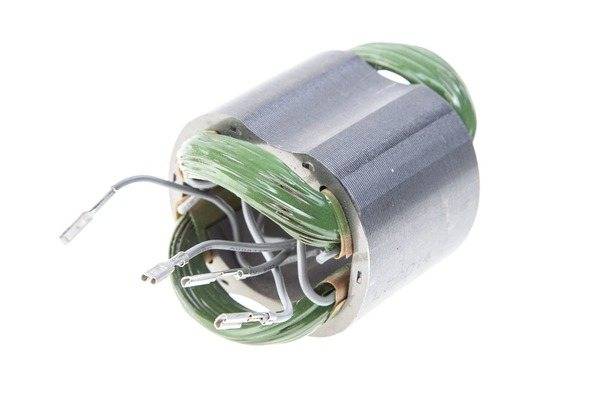

Статор для BOSCH GWS6-100/GWS6-115 HAMMER с обмоткой зеленого цвета. Фото 220Вольт

Ремонт статора своими руками значительно упрощает наличие документации с намоточными данными. Обычно эту информацию можно получить из паспортов на конкретную модель УШМ. Не нужно будет тратить массу времени на использование трудоемких способов определения количества витков перематываемых катушек и диаметра используемой проволоки. В паспортах указывается следующая основная информация, в том числе намоточные данные статоров:

  • рабочие параметры болгарки (мощность, число оборотов, рабочее напряжение и другие характеристики);
  • количество пазов в сердечнике статора для укладывания обмоток;
  • диаметр обмоточного провода без изоляции;
  • количество проволочек в одном пазу;
  • в зависимости от схемы намотки она может выполняться с определенным шагом, который указывается в паспорте;
  • размеры внутреннего и внешнего диаметра статора, а также другие технические сведения.

Большинство статоров болгарок возможно, располагая намоточными данными, перемотать самостоятельно. Однако многие другие статоры электродвигателей по причине сложной схемы намотки сделать без специальных приспособлений не представляется возможным.

Обо всем по порядку

Этап I

Для разборки статора воспользуйтесь деревянным молотком или бруском. Постукивая по торцу корпуса статора, достаньте статор из корпуса. Кстати, чтобы достать статор, надо от корпуса механической части.

Не забывайте отсоединить подводящие провода статора от клемм, выходящих наружу в районе коллектора. Один конец крепится к щеткодержателю, а второй конец к проводу, подводящему питание 220В.

Самое время расколоть его на две половинки.

Этап II

Вариант разборного статора

Обе половинки статора склеены между собой тонким слоем клея. Чтобы отделить одну от другой, надо стукнуть киянкой по сердечнику статора. Если вам достался не разборной статор, то демонтаж провода ведется путем разрезания с одного конца всех витков кусачками. Разрезав, разобрав, вынимаем проволоку и замеряем диаметр проволоки и количество витков. Для замера диаметра проволоки используйте только микрометр. Предварительно проволоку надо обжечь на пламени спички, протереть нагар и, остудив, замерить.

Чаще всего катушки пропитаны изоляционным лаком, не позволяющим разделить провода.

При помощи промышленного фена прогрейте катушки до распадения на отдельные проводки. Прогреть пропитанные провода можно и на газовой печи над горелкой.

Разбирая статор, надо обязательно произвести измерения. Нам надо замерить диаметр провода, количество витков в одной катушке, процент заполнения паза статора, материал, из которого изготовлены провода. Рекомендуется наматывать только медными проводами.

Намотанные на шаблоне катушки перед установкой в статор

Провода классифицируются по сечению. Замерив диаметр провода, пересчитайте его сечение по формуле S =ηr ², где r =½d .

А теперь понятным языком: сечение равно 3,14 умножить на половинку диаметра в квадрате.

Для чего весь этот огород. Если выяснится, что у вас есть провод другого диаметра, то без расчетов не обойтись. Если есть тонкий провод, то намотку можно вести в 2…3 провода, главное, чтобы их суммарное сечение было не меньшее чем у начального.

Если есть провод чуть большего диаметра, то можно наматывать и им, при условии, что заполнение пазов старым приводом было неполное.

Этап III

Вариант намотки неразборного статора

Для намотки катушек статора надо заготовить провод проходящего диаметра, электрокартон или прессшпан, скотч, термоусадочный кембрик нужного диаметра.

Если у вас неразборной статор, то в его пазы надо сделать гильзы из прессшпана, вырезав заготовки по ширине статора.

Заготовки вырезаются из прессшпана шириной, равной ширине статора и длиной, равной длине внутреннего паза. Кстати, к ширине статора надо прибавить по 2 мм с каждой стороны. Вырезав заготовки, их края заделайте широким скотчем. Для статора перфоратора Макита подходит скотч шириной 50 мм.

Популярные статьи  как подключить розетку с заземлением

На полоску скотча наклейте заготовку одной стороной, разрежьте. На вторую полоску скотча наклейте заготовки той же стороной, но другим краем. Ваша задача, закрыть края заготовок от порывов при намотке.

Изготовление полосок приспособления

Для облегчения процесс намотки вручную, изготовьте простые приспособления, представляющие собой полоски из мягкого металла толщиной до 0,8 мм. Это может быть оцинкованная сталь, медь, алюминий. Полоски представляют собой z -образные пластинки шириной 10 мм и длиной 70 мм.

На меньший крюк приспособы наденьте термоусадочную трубку и нагрейте над пламенем, обожмите кончик пластинки.

Полученные пластинки закрепите при помощи скотча на корпусе статора.

Процесс намотки

Проволока подготовлена, пластины приспособление закреплены, данные о количестве витков под рукой. Вперед!

Кладем на коленку статор, заводим конец провода, надеваем на него термоусадочный кембрик красного цвета (он обозначает начало обмотки), закрепляем кембрик на наружной стороне статора и начинаем мотать. Кстати, цвет кембрика может быть любой, надо только выбрать разный цвет для начала и конца обмотки.

Процесс намотки представляет собой подачу большим пальцем провода в паз, заведение провода за крючок пластины приспособления, вытаскивание провода и заведение за крючок пластины с другой стороны.Самое главное — следите за количеством намотанных витков. Вес процесс намотки повторяется и для второй катушки.

Это все отлично видно на предлагаемом видео.

Все! Статор намотан. Надо тщательно увязать обмотки, выполнить бронирование.

Этап IV

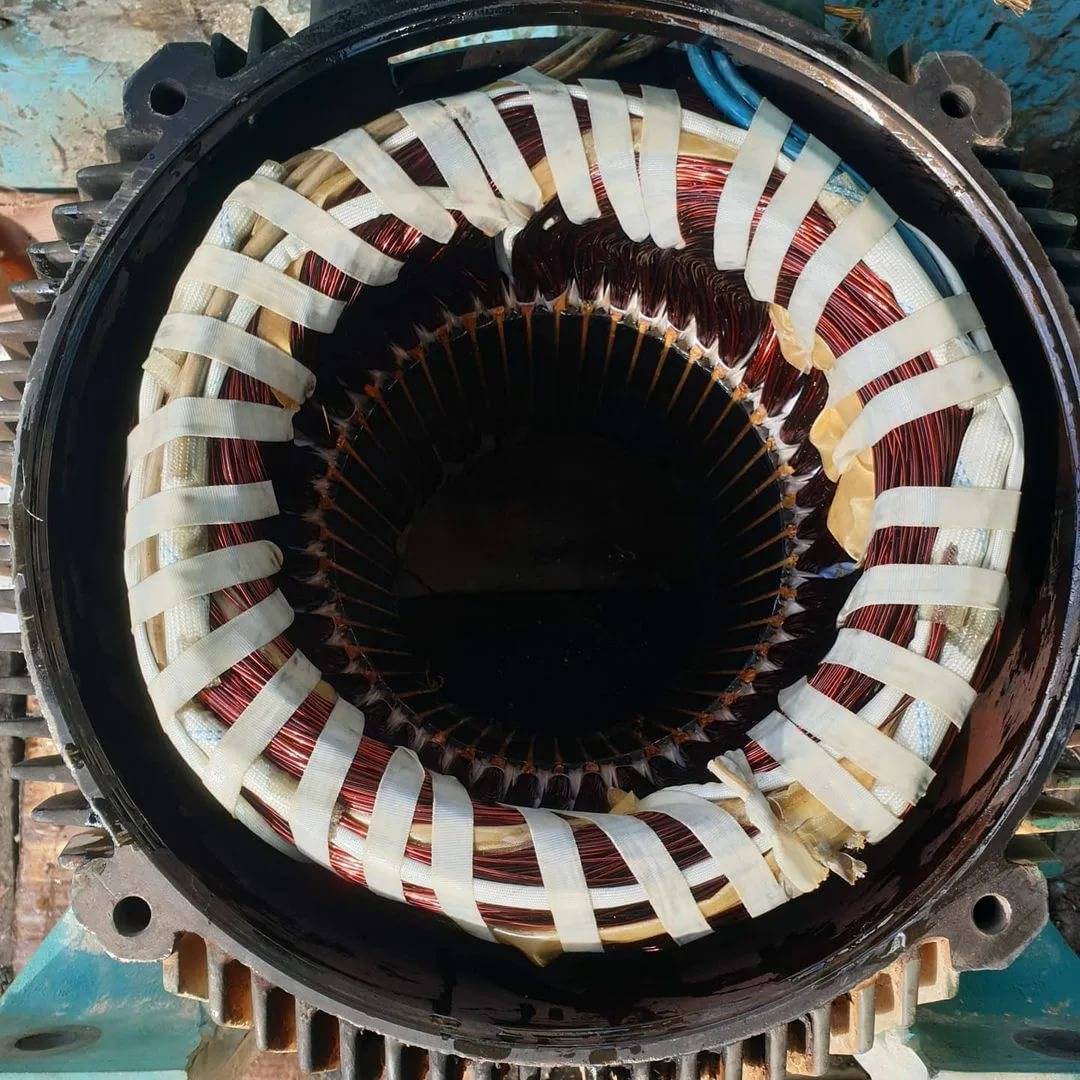

Процесс бронирования обмоток статора

Бронированием называет обвязка катушек статора, предохраняющая их от разрушения в процессе работы. При высоких оборотах на все части воздействуют различные вибрации, что приводит к разрушению целостности обмоток, их трению друг о друга и нарушению изоляции.

Пришла пора заняться пропиткой.

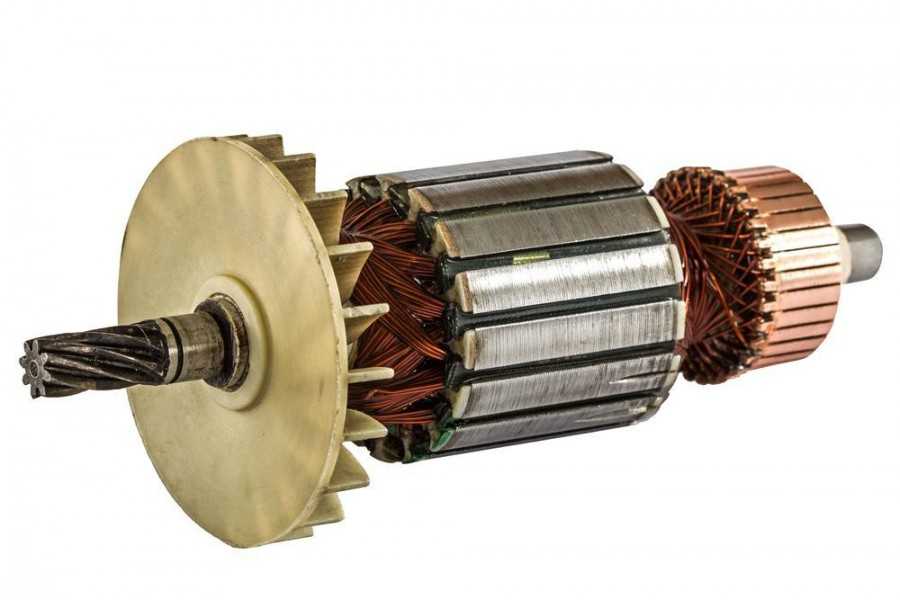

Перемотка электродвигателя своими руками: особенности, пошаговое описание и рекомендации

Любой инструмент подвержен перегрузкам и различным повреждениям. Можно уронить электроинструмент, пролить на него жидкость, в результате чего на обмотках появится ржавчина, которая приведёт в негодность двигатель. Своими руками перемотка электродвигателя осуществляется довольно просто, но потребуется наличие минимального комплекта инструментов. Самое главное — нужна сноровка и опыт в ремонте. При неправильной эксплуатации электроинструмента, весь удар на себя берёт именно обмотка ротора. Проволока, из которой она изготовлена, может разорваться или обгореть. Но если заменить обмотку, то ресурс инструмента значительно увеличится.

Инструменты и приспособления

как перемотать электродвигатель в домашних условиях

Для того чтобы самостоятельно осуществить перемотку якоря электродвигателя своими руками, потребуется наличие следующих инструментов и приспособлений.

Если на вашем электродвигателе сгорела обмотка, не отчаивайтесь. Такой ремонт можно произвести самостоятельно, даже не имея особого опыта. Достаточно быть внимательным, аккуратным и не спешить. Будьте спокойны — и ремонт электродвигателей переменного тока покажется вам детской забавой.

Начинается процесс ремонта с удаления всей старой обмотки. Выполнить это можно по-разному. При условии, что в вашем распоряжении есть все необходимые данные об обмотке, ее можно выбить обыкновенным зубилом, а затем вынуть из пазов статора. К сожалению, такой способ далеко не в любой ситуации получится реализовать. Зависит реализуемость от степени испорченности обмотки. Если она обгорела сильно, то вынуть ее из пазов достаточно легко. Кстати, существует такое приспособление, как станок для перемотки электродвигателей.

Для не слишком сильно поврежденной обмотки существует другой способ удаления. Ее можно выжечь на костре или обыкновенной паяльной лампой до сильного выгорания лака. Затем обмотку будет достаточно легко вынуть, пересчитать количество витков и сделать замер диаметра провода, если есть такая потребность.

Важно помнить, что ни в коем случае нельзя остужать поверхность статора водой. Его корпус сделан из чугуна, который может запросто лопнуть от перепада температур

Когда старая обмотка будет удалена, статор обязательно нужно очень тщательно прочистить от остатков лака и просмотреть на предмет наличия механических повреждений или остатков меди там, где был электрический пробой. Теперь наступает момент непосредственной перемотки якоря электродвигателя.

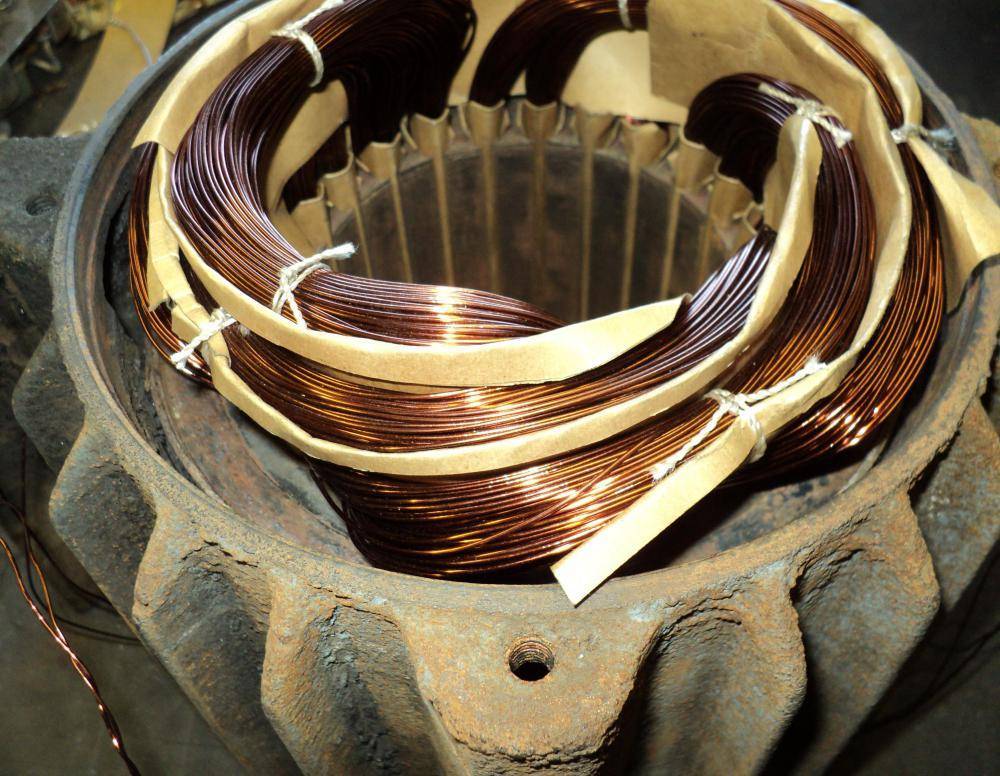

После того как будет выполнена очистка статора, можно приступать к изоляции всех пазов специальным электрокартоном. При помощи провода на статоре берется размер обмотки. Затем ставится специальный шаблон, по которому и производится намотка. Далее происходит наматывание проволоки на фазные катушки.

Обязательно необходимо обеспечить электрокартонную изоляцию между катушками различных фаз. Если этого не сделать, в дальнейшем возможно появление межфазного пробоя.

Выводные провода припаиваются к окончаниям обмоток. Затем производится процедура обвязки лобовых частей. В процессе этим частям необходимо задать нужную форму молотком, сделанным из резины.

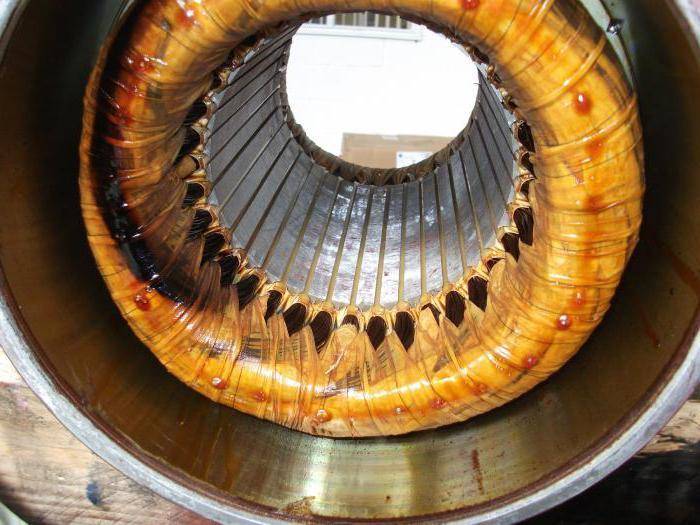

После всего описанного выше новая обмотка покрывается специальным лаком. Электродвигатель готов к использованию. Как видите,

перемотка электродвигателей в домашних условиях не является чем-то очень сложным и сверхъестественным.

Особенности

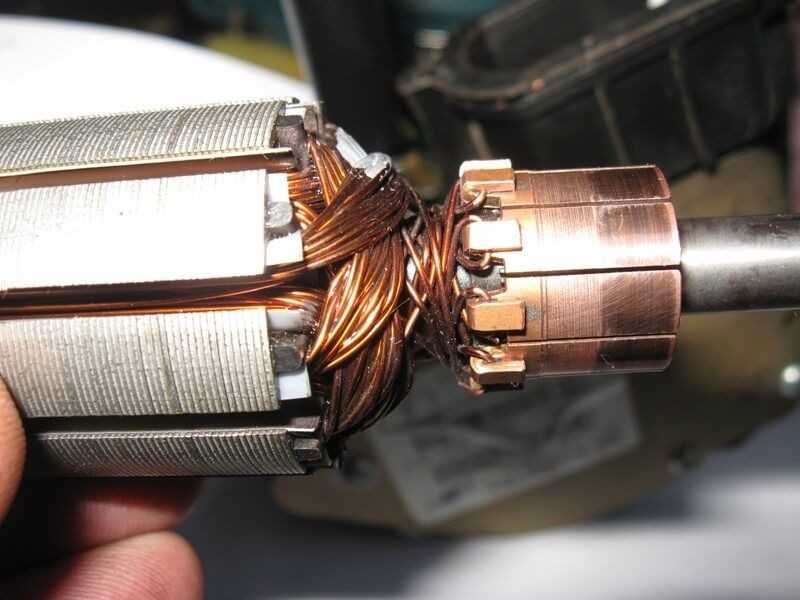

Мастеру обязательно нужно узнать, сколько витков провода уложено в одном пазу и во всей катушке. Для этого необходимо катушку, расположенную сверху, отделить и посчитать, сколько в ней витков. Если необходимо, то производите разборку при помощи газовой горелки. Число витков в пазу напрямую зависит от:

  • числа ламелей на коллекторе;
  • количества пазов на якоре.

После подсчёта необходимо подготовить коллектор, демонтаж его не требуется. Для этого нужно просто измерить значение сопротивления между корпусом и ламелями.

как перемотать электродвигатель в домашних условиях

Сопротивление должно быть в пределах 200-250 кОм. После этого необходимо полностью демонтировать старый проводник, для этого удаляете обмотку. Тщательно защищаете все пазы и корпус якоря. Нагар, заусеницы, обязательно шлифуете при помощи наждачной бумаги. После этого из картона необходимо нарезать прямоугольные отрезки, соответствующие размерам пазов в якоре.

Испытания

Чем еще отличается изобретение, которое придумал Дуюнов? Мотор-колесо, схема которого приведена выше, способно развивать скорость до 250 км/ч. Агрегат функционирует от вырабатываемого мотором электричества. Сама силовая установка размещена в колесе. Мощность двигателя при весе 18 килограмм составляет порядка 35 конских сил. Для инерционных оборотов элемента достаточно одного нажатия. Это является основным отличием модели от китайских аналогов, которые останавливаются после снятия ноги с педали газа. Такая особенность позволяет транспортному средству двигаться равномерно в автомобильном потоке на скорости 70-80 км/ч.

Обычные 20-киловаттные двигатели весят около центнера. Мотор-колесо Дуюнова имеет данный показатель почти в 6 раз ниже. Тестовые испытания изобретение проходит в Германии. Полностью собираться агрегат вполне может на территории России. Кроме того, оформление патента планируется в странах Европы и Америки.

Необходимые инструменты

Слесарный цельнокованый молоток 500 гр. Inforce. Фото ВсеИнструменты.ру

Типовой набор инструмента для ремонта.

  • Различные молотки: металлические, деревянные, нескольких типоразмеров.
  • Для манипуляций с катушками применяются плоскогубцы, круглогубцы, пассатижи.
  • Зачистка поверхностей статора от загрязнений и изоляции выполняется с помощью металлической щетки.
  • Требуемую чистоту поверхности статора можно получить, используя электродрель с соответствующими насадками.
  • Кроме микрометра для менее ответственных измерений применяются штангенциркуль и линейка.
  • Контролировать электрические параметры катушек после перемотки можно мультиметром.
  • Кембрики, изоляционный картон, киперная лента специальный лак для пропитки — вспомогательные материалы для технологии ремонта.
Популярные статьи  как подключить дифференциальный автомат без заземления

Проверка и включение

Перед первым после ремонта запуском двигателя его нужно как следует проверить. Для начала все вставленные «катушки» прозванивают. Это поможет узнать наличие обрыва или плохого контакта. Между «укладками» замеряется сопротивление, чтобы при включении не возникло короткого замыкания.

как перемотать электродвигатель в домашних условиях

Сразу подавать 220 В на двигатель не стоит, лучше подать пониженное напряжение. Пусть ротор крутится медленно, тут главное выяснить, не греется ли двигатель. Если все прошло хорошо, и не появился дым, значит, ремонт двигателя прошел удачно.

как перемотать электродвигатель в домашних условиях

В интернете есть много фото по перемотке двигателей. Это поможет новичкам наглядно ознакомиться с процессом.

Чем отличаются соединения звездой и треугольником

Питание асинхронного электродвигателя происходит от трехфазной сети с переменным напряжением. Такой двигатель, при простой схеме подключения, оснащен тремя обмотками, расположенными на статоре. Каждая обмотка имеет сдвиг друг относительно друга на угол 120 градусов. Сдвиг на такой угол предназначен для создания вращения магнитного поля.

Концы фазных обмоток электродвигателя выведены на специальную «колодку». Выполнено это с целью удобства соединения. В электротехнике используют основных 2 метода подключения асинхронных электродвигателей: методом соединения “треугольника” и метод “звезды”. При соединении концов применяют специально предназначенные для этого перемычки.

как перемотать электродвигатель в домашних условиях

Основные неисправности болгарки и их причины

По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.

Болгарка не включается

Причины того, что УШМ не включается, могут быть следующие:

  • неисправна электрическая вилка;
  • неисправен электрический кабель;
  • сломалась кнопка запуска;
  • нарушен контакт между кабелем питания и кнопкой;
  • обрыв контактного провода электрощетки;
  • сильный износ электрощеток;
  • выход из строя обмоток ротора или статора.

УШМ не развивает обороты

Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.

  1. Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
  2. Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
  3. Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
  4. Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.

Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.

Электродвигатель греется

Причины того, что греется болгарка, могут быть следующие.

  1. Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
  2. Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
  3. Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
  4. Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
  5. Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.

Болгарка искрит

Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.

  1. Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
  2. Нарушился контакт между коллекторными пластинами и обмоткой.
  3. Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
  4. Разбалансировка ротора двигателя.
  5. Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
  6. Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
  7. Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
  8. Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
  9. Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
  10. Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.

Подготовительные работы

Для начала разберемся, как правильно перемотать электродвигатель. Первое что следует сделать – это определить параметры провода и количество витков в катушке. Тут поможет интернет. На форумах люди обсуждают подобные проблемы, а так же рассказывают о личном опыте, как они перематывали двигатели.

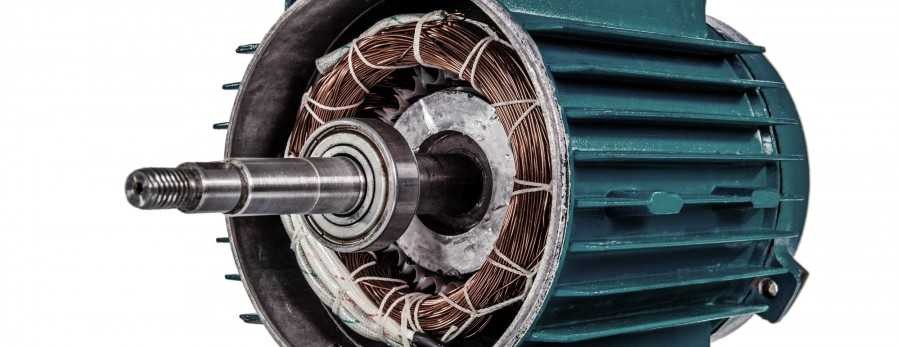

как перемотать электродвигатель в домашних условиях

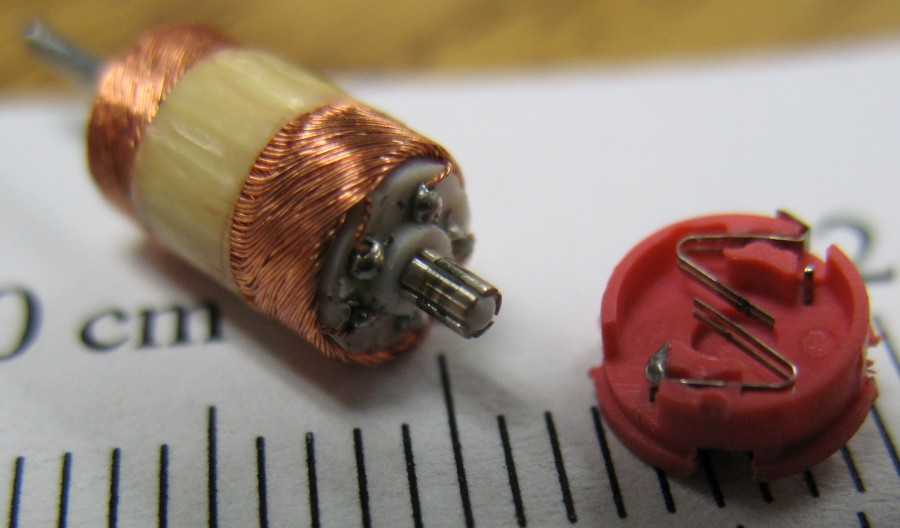

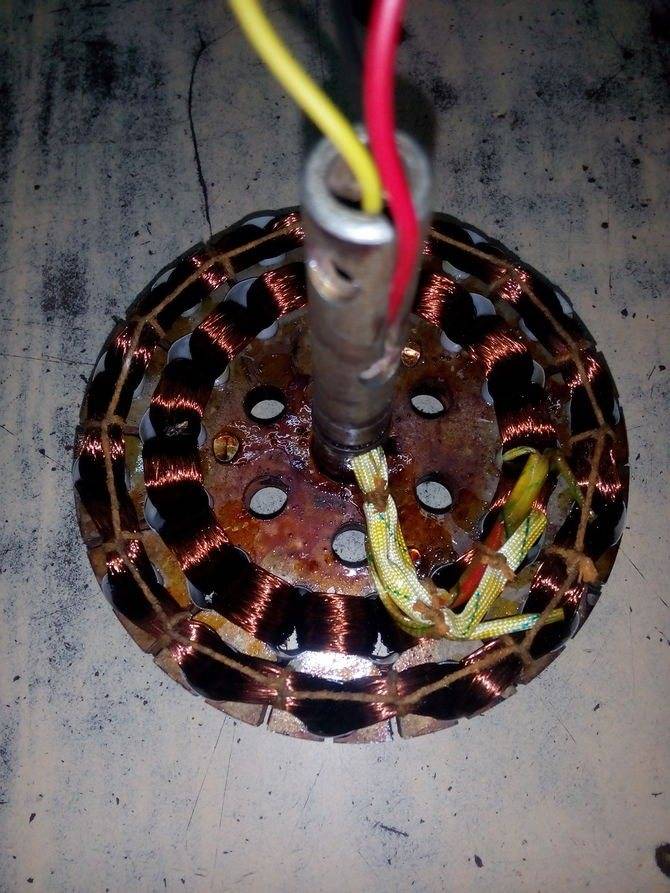

При отсутствии нужной информации в интернете, можно узнать ее самостоятельно при осмотре «движка». При сильном выгорании «укладок» находим наиболее целый участок обмотки. Его нужно почистить.

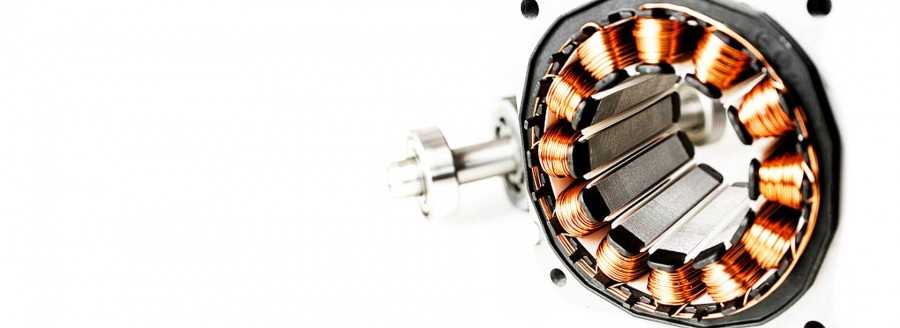

как перемотать электродвигатель в домашних условиях

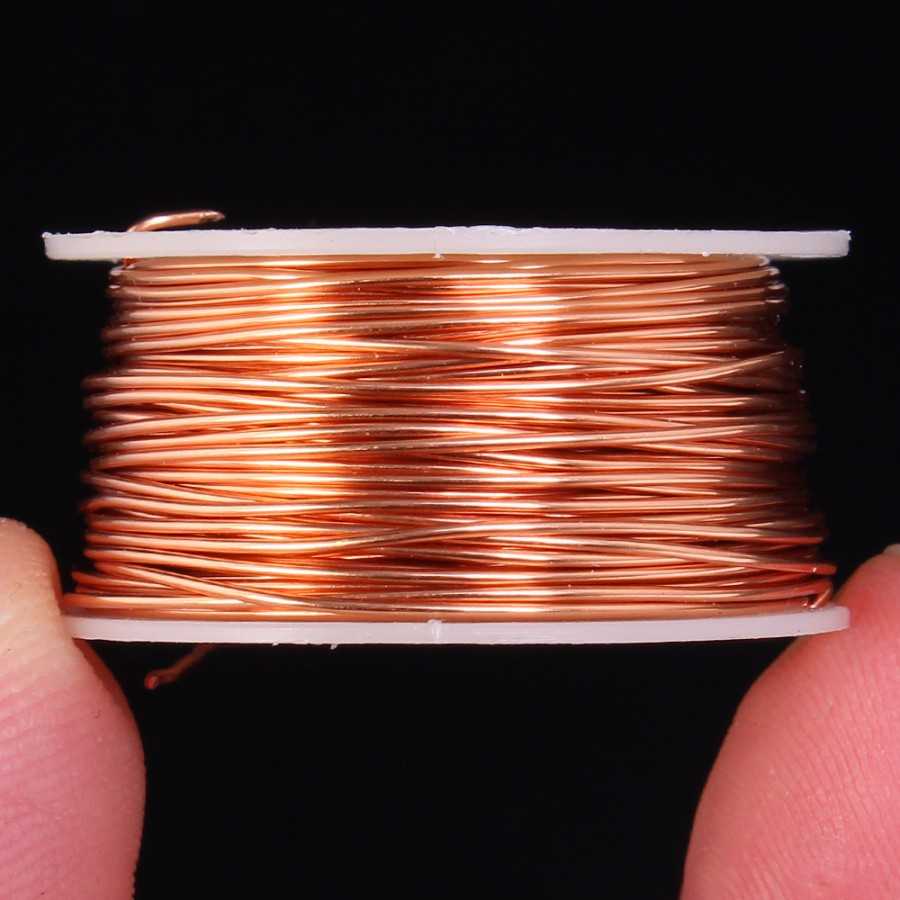

Чтобы избавить провода от нагара воспользуйтесь растворителями. Теперь «катушки» не стоит жалеть, они уже не пригодны. Если не получается очистить обмотку растворителем, то можно ее обжечь.

как перемотать электродвигатель в домашних условиях

Есть различные схемы перемотки электродвигателей

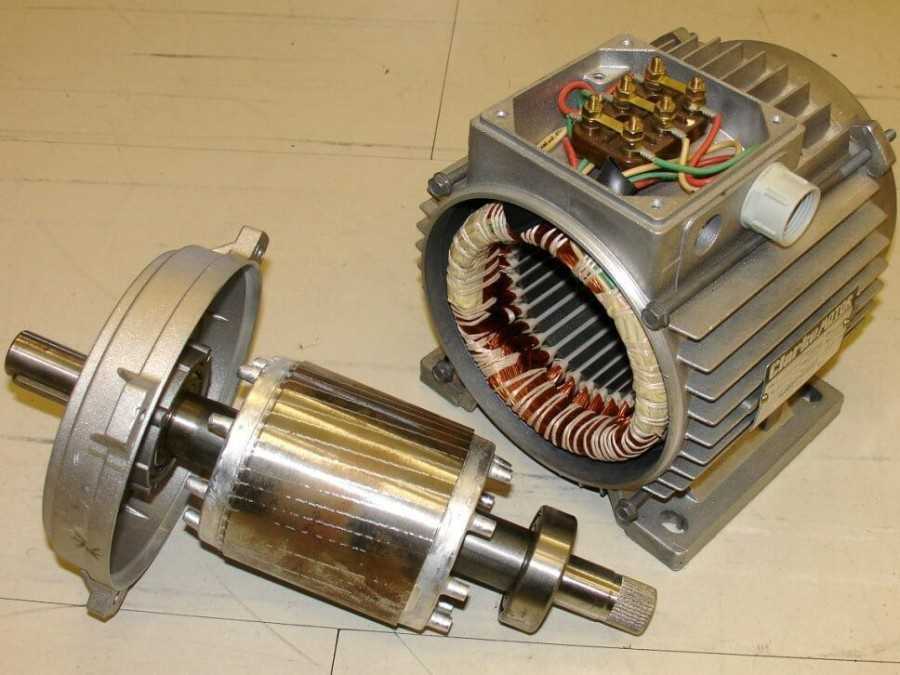

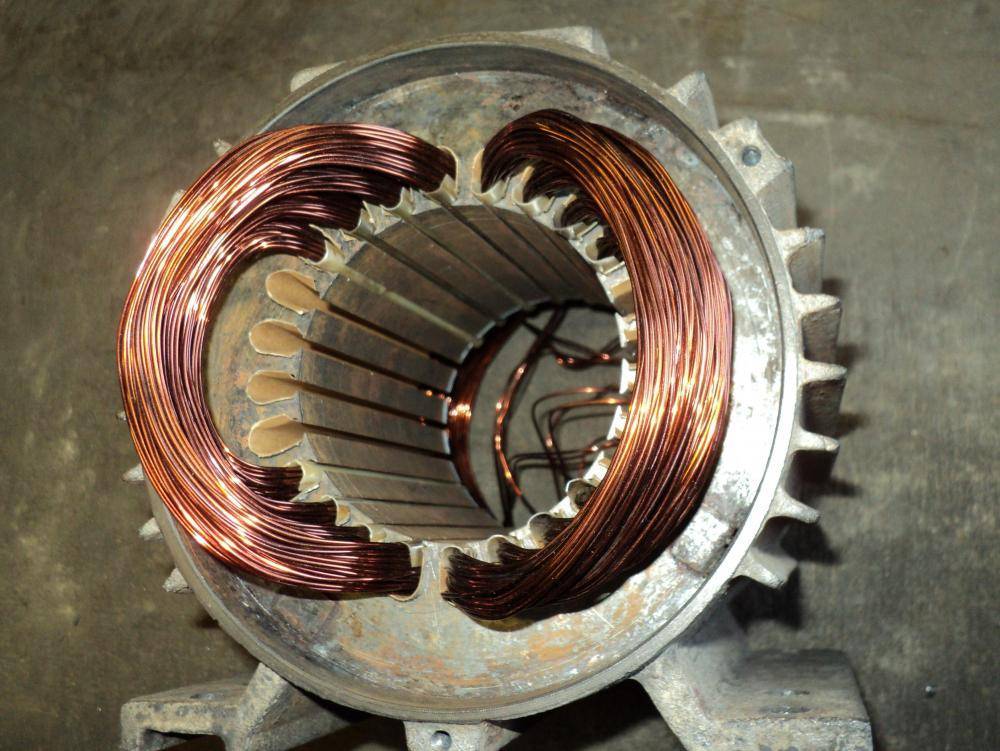

Прежде чем извлекать «катушки», следует обратить внимание, как они соединены между собой. И тогда в точности можно скопировать их сборку

как перемотать электродвигатель в домашних условиях

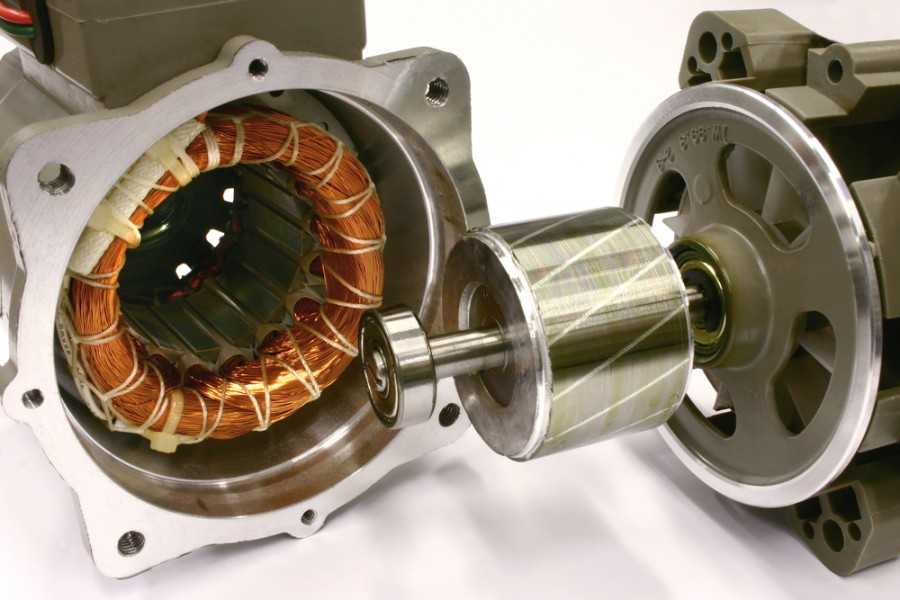

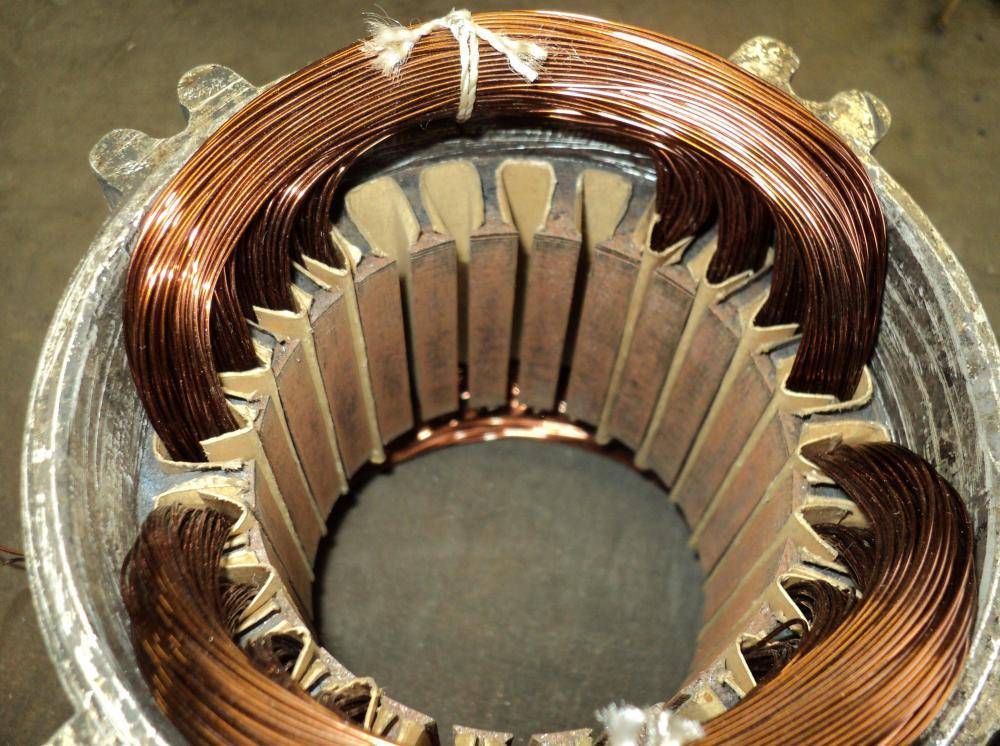

Выступающую верхушку «укладки» надо срезать. Для этого подготовим соответствующий инструмент, все зависит от сечения провода. Чем оно больше, тем серьезнее инструмент понадобится. Срезанную часть нужно разделить на отдельные провода. Так удобнее определить сечение и количество витков.

как перемотать электродвигатель в домашних условиях

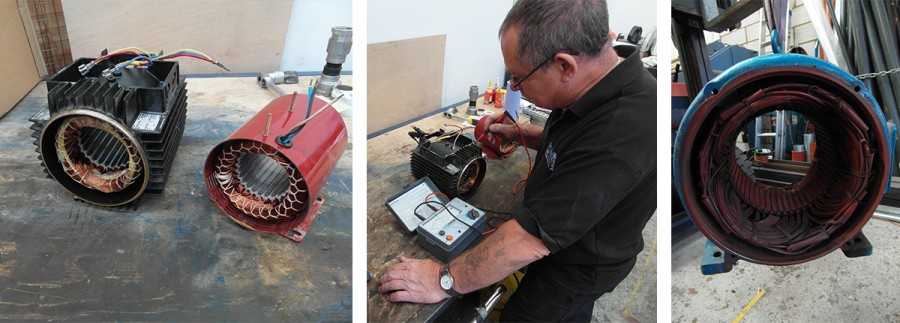

Сняв обмотку, проверяем железо, на которую она была намотана. Сталь должна быть гладкой без вмятин и заусенций. Дефекты способны повредить изоляционный слой медных проводов, что приведет к очередному пробою. Поэтому все неровности следует зачистить наждачной бумагой.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Схема однофазного двигателя – советы электрика
Принципиальная схема электродвигателя
как перемотать электродвигатель в домашних условиях
