Межвитковое замыкание обмотки статора

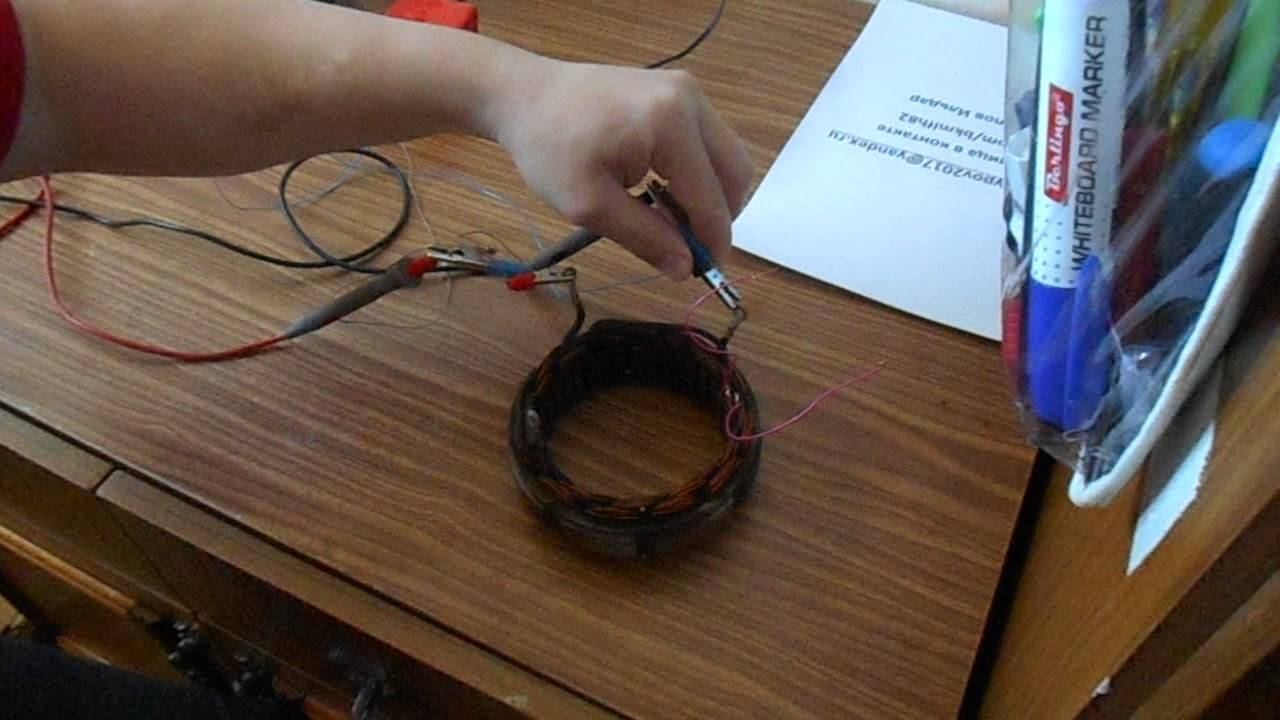

Самодельный прибор для определения виткового замыкания

Сделаем дроссель своими руками для проверки межвиткового замыкания в обмотке двигателя. Нам понадобится П-образное трансформаторное железо. Его можно взять, например, от старого вибрационного насоса «Ручеек», «Малыш». Разбираем его нижнюю часть, хорошо нагреваем ее. Там имеются катушки, залитые эпоксидной смолой.

Эпоксидку разогреваем и выбиваем катушки с сердечником. С помощью наждака или болгарки срезаем губки сердечника.

Намотаны эти катушки как раз на П-образном трансформаторном железе.

Не нужно соблюдать углы. Нужно сделать место, в которое легко ляжет маленький и большой якорь.

При обработке необходимо учесть, что железо слоеное. Нельзя обрабатывать его так, чтобы камень его задирал. Нужно обрабатывать в таком направлении, чтобы слои лежали друг к другу, чтобы не было задиров. После обработки снимите все фаски и заусенцы, так как придется работать с эмалированным проводом, нежелательно его поцарапать.

Теперь нам надо сделать две катушки для этого сердечника, которые разместим с обеих сторон. Замеряем толщину и ширину сердечника в самых широких местах, по заклепкам. Берем плотный картон, размечаем его по размерам сердечника. Учитываем размер паза в сердечнике между катушками. Проводим неострым краем ножниц по местам сгиба, чтобы удобнее было сгибать картон. Вырезаем заготовку для каркаса катушек. Сгибаем по линиям сгиба. Получается каркас катушки.

Теперь делаем четыре крышки для каждой стороны катушек. Получаем два картонных каркаса для катушек.

Рассчитываем количество витков катушек по формуле для трансформаторов.

13200 делим на сечение сердечника в см 2 . Сечение нашего сердечника:

3,6 см х 2,1 см = 7,56 см 2 .

13200 : 7,56 = 1746 витков на две катушки. Это число не обязательное, отклонение 10% в обе стороны никакой роли не сыграет. Округляем в большую сторону, 1800 : 2 = 900 витков нужно намотать на каждую катушку. У нас есть провод 0,16 мм, он вполне подойдет для наших катушек. Наматывать можно как угодно. По 900 витков можно намотать и вручную. Если ошибетесь на 20-30 витков, то ничего страшного не будет. Лучше намотать больше. Перед намоткой шилом делаем отверстия по краям каркаса для вывода провода катушек.

На конец провода надеваем термоусадочный кембрик. Конец провода вставляем в отверстие, загибаем, и начинаем намотку катушки.

Заполнение получилось малым, поэтому можно мотать и проводом толще. На второй конец припаиваем проводок с кембриком и вставляем в отверстие. Не заматываем катушку, пока не провели испытание.

Обе катушки намотаны. Надеваем их на сердечник таким образом, чтобы провода шли вниз и были с одной стороны. Катушки абсолютно одинаково намотаны, направление витков в одну сторону, концы выведены одинаково. Теперь необходимо один конец с одной катушки и один с другой соединить, а на оставшиеся два конца подать напряжение 220 вольт. Главное не запутаться и соединить правильные провода. Чтобы понять порядок соединения, нужно мысленно разогнуть наш П-образный сердечник в одну линию, чтобы витки в катушках располагались в одном направлении, переходили от одной катушки во вторую. Соединяем два начала катушек. На два конца подаем напряжение.

Сравним дроссель фабричный и самодельный.

Проверяем заводской дроссель металлической пластинкой на вибрацию места витковых замыканий якоря двигателя и отмечаем их маркером. Теперь то же самое делаем на нашем самодельном дросселе. Результаты получились идентичные. Наш новый дроссель работает нормально.

Снимаем наши катушки с сердечника, обмотки фиксируем изолентой. Пайку также изолируем лентой. Одеваем готовые катушки на сердечник, припаиваем к концам проводов питание 220 В. Дроссель готов к эксплуатации.

Элементарная проверка

Первым делом необходимо аккуратно установить индуктор на платформе тормозного изделия и включить его в сеть. Переключатель следует перевести в положение 4. Якорь аккуратно укладывают на полюса индуктора, после чего закрепляют на валу приспособление для проворачивания якоря. Можно включить стенд. Мастеру предстоит аккуратно прижать щупы контактного агрегата к двум соседним коллекторам якоря. Немного проворачивая механизм, нужно отыскать положение, при котором показания механизма будут находиться на максимальной отметке. При помощи резистора устанавливают стрелку устройства на максимально удобную отметку шкалы. Необходимо постепенно проворачивать якорь, не меняя при этом пространственного положения щупов. Мастеру остается только считать показания прибора.

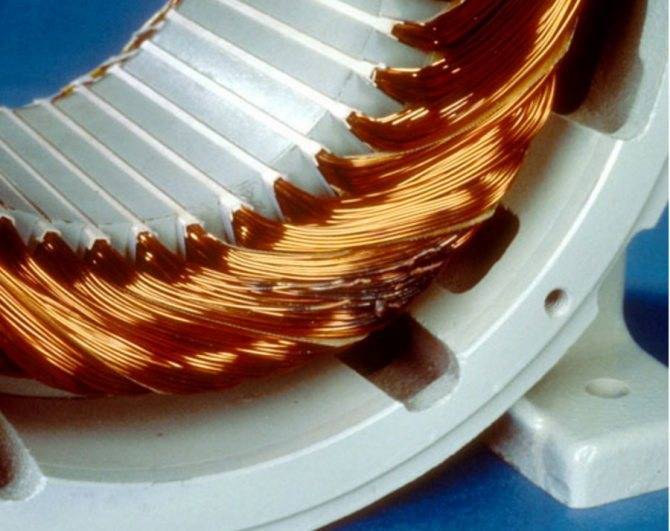

Межвитковое замыкание обмотки статора

Причины неисправности генератора и способы их устранения

Генератор представляет собой сложное устройство, являющееся обязательной частью любого авто. Владельцу машины следует знать возможные причины неисправностей генератора, способы устранения их, и уметь выполнять их профилактику.

Выделяют 2 вида генераторов: переменного тока и постоянного тока. Нынешние автомобили оборудуют генераторами переменного тока, имеющими диодный встроенный мост (выпрямитель), который преобразовывает переменный ток в постоянный.

Каждый электроприбор в авто рассчитан на тот или иной диапазон напряжения, обычно — от 13,8 до 14,7 В. Поскольку генератор прикрепляется к коленвалу, напряжение, выдаваемое им, отличается на разных оборотах двигателя авто. Реле-регулятор сглаживает и регулирует выдаваемый ток.

Разновидности неисправностей генератора

Все неисправности этого агрегата подразделяют на 2 категории — электрические и механические. Практически любая механическая неисправность является результатом длительной эксплуатации, приводящей к разрушению корпуса, креплений, подшипников, ременного привода, прижимных пружин и других частей. Электрические неисправности — это обрыв обмотки, выход из строя диодного моста, выгорание щёток и их износ, биение ротора, пробои, выход из строя реле-регулятора.

Нужно проводить регулярную проверку натяжения ремня привода и его износа.

«Дедовский» метод диагностики неисправностей

Суть метода заключается в сбрасывании клемм с аккумулятора. Категорически запрещенный метод для современных авто. Следствием перепадов напряжения может стать выход из строя всей бортовой электроники. По этой причине генератор следует проверять исключительно путём замера электрического напряжения в электросети или диагностики снятого узла с использованием специального стенда. Вначале замеряют напряжение на аккумуляторных клеммах, запускают мотор и снимают показания уже во время его работы. До момента запуска двигателя напряжение должно составлять примерно 12 В, а после запуска — 13,8-14,7 В. В случае отклонения в сторону увеличения имеет место «перезарядка», указывающая на выход из строя реле-регулятора, отклонение в сторону уменьшения говорит об отсутствии поступления тока, что указывает на неисправность генератора либо цепей.

Причины неисправностей

  • Износ, коррозия. Нынешние генераторы оборудованы закрытыми подшипниками, заменяемыми после завершения срока службы либо пробега авто. Узлы электрической части полностью заменяются.
  • Низкое качество комплектующих.
  • Несоблюдение правил эксплуатации.
  • Факторы внешнего характера (жидкости, соль, температурные колебания, дорожная «химия»).
Популярные статьи  принцип работы трансформатора

Износ подшипников является наиболее распространённым вариантом неисправности. Его признаки — вой либо свист во время работы. В таком случае необходимо заменить подшипники. Когда натяжение приводного ремня ослабевает, это тоже может привести к низкой эффективности работы генератора. Основным признаком в этом случае является свист при разгоне автомобиля.

Устранение неисправностей генератора

Неисправности механического типа устраняют посредством замены неисправного узла на исправный. Для генераторов старых моделей необходима проточка контактных колец. Причиной изменения приводных ремней является их износ, максимальное растяжение либо завершение срока эксплуатации. Роторные либо статорные обмотки заменяются.

Электрические неполадки устраняют в результате проверки других составляющих электрической цепи, а также непосредственно деталей генератора и выходного электрического напряжения. Распространённой проблемой является перезаряд генератора либо недостаточное напряжение. Устранение первой неисправности возможно путём проверки и замены регулятора напряжения или диодного моста, тогда как низкое напряжение является чуть более сложной проблемой. Возможные причины низкого напряжения — повышение нагрузки на бортовую сеть, пробой диода, поломка регулятора напряжения и некоторые иные.

Неисправности ротора

В случае оптимального режима использования, ротор не изнашивается. Производятся регламентные работы с заменой щеток при их износе. Но со временем, при сильных нагрузках статор нагревается и образуется нагар. Самая частая механическая поломка – износ или перекос подшипников.

Работать болгарка будет, но при этом быстро изнашиваются пластины, и со временем двигатель ломается. Чтобы избежать поломок, необходимо проверять инструмент и поддерживать нормальные условия службы.

Влага при попадании на металл вызывает образование ржавчины. Повышается сила трения, силы тока требуется больше для работы. Происходит значительный нагрев групп контактов, припоя, появляется сильная искра.

Проверка асинхронного электродвигателя

Кроме коллекторных, в быту можно встретить и асинхронные двигатели, устанавливаемые в некоторых моделях стиральных машин или в компрессорах холодильников. Гораздо чаще они используются в компрессорах, насосах, различных станках и другом оборудовании. Несмотря на высокую надежность, данные электродвигатели также подвержены поломкам и неисправностям. В этих конструкциях роль якоря выполняют обмотки статора, поэтому визуальный осмотр нужно начинать именно с них.

Часто обмотки перестают работать, когда они отсырели или, произошел обрыв витков. Поэтому если двигатель очень долго не эксплуатировался, необходимо выполнить проверку сопротивления изоляции с помощью мегомметра. При отсутствии мгаомметра, агрегат в целях профилактики рекомендуется разобрать и сушить обмотки статора в течение нескольких суток.

Вполне возможно, что причина неисправности кроется не в самом электродвигателе, а связана с какими-либо другими факторами. Поэтому, прежде чем начинать ремонтировать сам агрегат, следует убедиться в наличии напряжения, проверить магнитные пускатели, кабели подключения, тепловое реле. Если в схеме имеется конденсатор, его тоже нужно проверить. При исправности всех перечисленных элементов, можно приступать к разборке двигателя для первичного осмотра. Проверка должна проводиться при полном отсутствии электропитания. Необходимо предотвратить самопроизвольное или ошибочное включение агрегата.

В процессе осмотра, кроме других деталей, особенно тщательно проверяются обмотки статора. Они должны быть целыми, без торчащих или оторванных проводков

Особое внимание следует обращать на черные пятна, указывающие на возможное подгорание проводов. В исправном состоянии проводники имеют темно-красный цвет

Почернение наступает при выгорании электроизоляционного лака, наносимого на их поверхность. При осмотре может быть выявлено полное или частичное выгорание обмотки и межвитковое замыкание. При частичном выгорании двигатель будет работать и быстро нагреваться. Поэтому обмотка в любом случае перематывается полностью.

Если внешний осмотр не дал результатов, дальнейшую диагностику нужно проводить с помощью измерительных приборов. Чаще всего для этих целей используется мультиметр, позволяющий определить целостность обмотки, наличие или отсутствие пробоя на корпус.

В двигателях на 220В прозваниваются пусковая и рабочая обмотки. Сопротивление пусковой должно быть в 1,5 выше, чем у рабочей. В электродвигателях на 380В, подключаемых звездой или треугольником, схема разбирается, после чего поочередно прозванивается каждая обмотка. Сопротивление на каждой из них должно быть одинаковым, с отклонением не более чем на 5%. Также все обмотки обязательно прозваниваются между собой и на корпус. Если значение сопротивления не бесконечно, это свидетельствует о наличии пробоя обмоток на корпус или между собой. В этом случае требуется их полная перемотка.

Отдельно проверяется сопротивление изоляции обмоток двигателя. В этом случае мультиметр не поможет, потребуется мегомметр на 1000В, подключаемый к отдельному источнику питания. При выполнении измерений один провод прибора касается корпуса двигателя в неокрашенном месте, а другой провод поочередно соединяется с каждым выводом обмотки. Если сопротивление изоляции составляет менее 0,5 Мом, значит двигатель требует просушки

При выполнении измерений нужно соблюдать осторожность и не касаться измерительных проводов. Измеряемое оборудование должно быть обесточено, продолжительность измерений составляет не менее 2-3 минут

Наибольшую сложность представляет поиск межвиткового замыкания. Его невозможно выявить при визуальном осмотре. Для трехфазных двигателей применяются специальные измерители индуктивности, которые в норме показывают одинаковое значение на всех обмотках. При наличии повреждения, индуктивность у такой обмотки будет наиболее низкой.

Во время эксплуатации любого оборудования периодически возникают поломки разного характера, которые требуют качественного ремонта. Распространенные сегодня электродвигатели не являются тому исключением. Такие агрегаты могут выходить из строя в результате межвиткового замыкания. В такой ситуации может сгореть исправный, на первый взгляд, двигатель. Именно поэтому специалисты стараются своевременно определить замыкание межвиткового типа, чтобы качественно устранить причину неисправности.

Сложная петлевая обмотка

При необходимости получить еще большее число параллельных ветвей применяют сложную петлевую обмотку якоря (рис. 13.8). Такая обмотка содержит две простые петлевые обмотки (m = 2), поэтому у нее число параллельных ветвей удвоено, т.е. 2а = 2 * 2р = 4р. Такие обмотки необходимы в машинах значительной мощности при низком напряжении сети: 12; 24; 48 В.

Для того чтобы распределение токов в параллельных ветвях обмотки якоря было одинаковым, необходимо, чтобы электрическое сопротивление этих ветвей не отличалось друг от друга и чтобы ЭДС, наводимые в секциях, составляющих каждую параллельную ветвь, были одинаковыми. При несоблюдении этих условий между параллельными ветвями появляются уравнительные токи, нарушающие работу щеточно-коллекторного контакта.

Исключение составляет простая волновая обмотка, секции которой равномерно распределены под всеми полюсами машины, поэтому магнитная не симметрия машины не вызывает появления в этой обмотке уравнительных токов. Что же касается простой петлевой и всех видов сложных обмоток якоря, то в них всегда имеются причины к появлению уравнительных токов. Это приводит к необходимости применения в указанных обмотках так называемых уравнительных соединений, по которым замыкаются уравнительные токи, разгружая щеточно-коллекторный контакт от перегрузки. Уравнительные соединения усложняют изготовление обмотки якоря и ведут к дополнительному расходу обмоточной меди.

Популярные статьи  Работа реле времени с задержкой включения

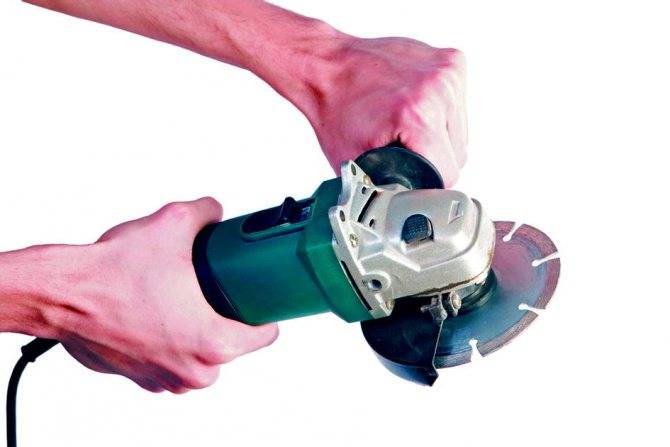

Причины неисправности и характерные признаки

Основные факторы, которые влияют на выход статора из строя следующие:

  • питающая сеть не всегда гарантирует стабильное напряжение, возможны его скачки;
  • во время эксплуатации электроинструмента внутрь статора может попасть какая-нибудь жидкость, например, вода;
  • при обработке некоторых материалов (бетон, дерево и других) образуется больное количество пыли, от попадания которой на обмотку статора трудно защититься;
  • длительная работа болгаркой в условиях перегрузки, что является причиной перегрева электроинструмента;
  • во время работы болгарки не следует останавливать ее резким выдергиванием шнура из розетки.

408-105 Статор для УШМ Hitachi G18SE3 и HAMMER. Фото 220Вольт

Характерными признаками неисправности статора являются следующие:

  • появляется стойкий запах подгоревшей изоляции проводов обмотки;
  • ощутимо повышается температура корпусных деталей болгарки;
  • электропривод болгарки гудит сильнее, чем в обычных условиях;
  • вполне реально появление задымленности;
  • шпиндель начинает вращаться медленнее, а то и совсем может остановиться;
  • возможна противоположная предыдущему случаю другая крайность — шпиндель начинает самопроизвольно работать на повышенных оборотах, идет вразнос.

Межвитковое замыкание трансформатора

У трансформаторов есть распространенная неисправность – замыкание витков между собой. Мультиметром не всегда можно выявить этот дефект. Необходимо внимательно осмотреть трансформатор. Провод обмоток имеет лаковую изоляцию, при ее пробое между витками обмотки есть сопротивление, которое не равно нулю. Оно и приводит к разогреву обмотки.

При осмотре трансформатора на нем не должно быть гари, обуглившейся бумаги, вздутия заливки, почернений. Если известен тип и марка трансформатора, можно узнать, какое должно быть сопротивление обмоток. Мультиметр переключают в режим сопротивления. Сравнивают измеренное сопротивление со справочными данными. Если отличие составляет больше 50%, то обмотки неисправны. Если данные сопротивления не удалось найти в справочнике, то наверняка известно количество витков, тип и сечение провода, можно вычислить сопротивление по формулам.

Чтобы проверить трансформатор блока питания с выходом низкого напряжения, подключаем к первичной обмотке напряжение 220 В. Если появился дым, запах, то сразу отключаем, обмотка неисправна. Если таких признаков нет, то измеряем напряжение тестером на вторичной обмотке. При заниженном на 20% напряжении есть риск выхода из строя вторичной обмотки.

Проверка обмоток двигателя

Электронный тестер роторов – это стандартный цифровой мультиметр. Прежде чем приступать к тестированию замыкания, следует проверить мультиметр и его готовность к работе. Переключатель выставляют на измерение сопротивления и касаются щупами друг друга. Прибор должен показать нули. Выставляют максимальную величину измерения и проводят проверку:

  • сначала следует проверить ротор на обрыв цепи. Прикасаясь черным щупом к контактному кольцу, красным нужно прозвонить обмотки. Стрелка прибора зашкалила, значит, обмотка имеет обрыв цепи витков. Ротор следует отдавать в перемотку;
  • замеряем сопротивление для определения возможности короткого замыкания на корпус. На контактное кольцо крепим черный щуп, красным следует прозвонить на замыкание корпус ротора. В случае низкого показания значения сопротивления и звукового сигнала, такой якорь необходимо отдавать в ремонт;
  • проведение прозвона на межвитковое замыкание витков ротора. Подкрепляем щупы на контактные кольца якоря. При значении на шкале прибора, от 1,5 Ом до 6 Ом, мы проверяли исправный прибор. Все другие значения на шкале означают неисправность мультиметра.

На этом проверка ротора закончена. Следует еще раз напомнить основные этапы определения неисправности. Прежде чем проверять, болгарку или любой другой прибор следует обесточить.

Перед проведением замеров, следует визуально осмотреть корпуса, изоляцию и отсутствия нагаров на статоре и роторе.

При разборке инструмента в первый раз, записывайте все свои шаги. Это позволит иметь подсказку в следующий раз, избежать появления лишних деталей при сборке. При выходе щетки за край щеткодержателя менее 5 мм, такие щетки следует заменить.

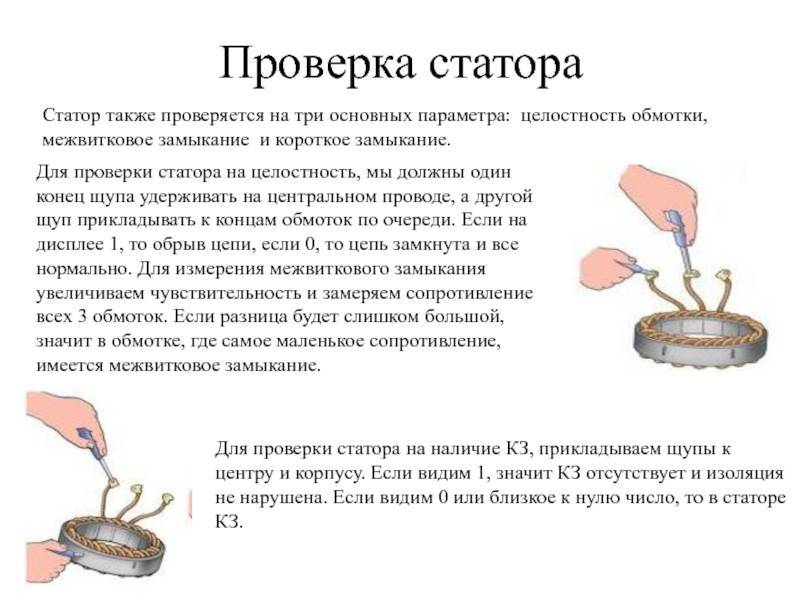

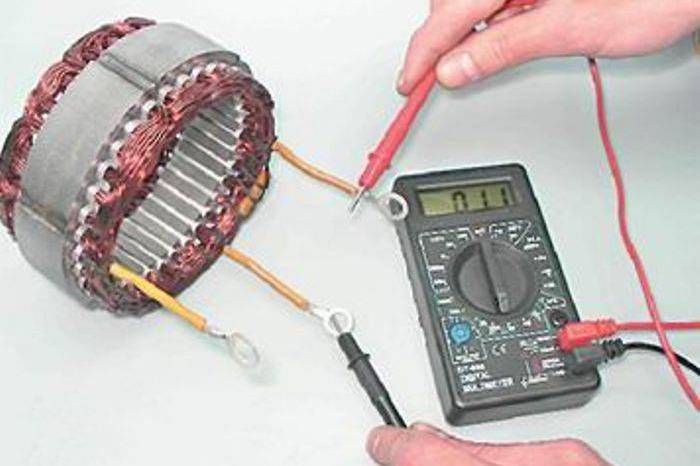

Проверить межвитковое замыкание можно электронным тестером, то есть мультиметром.

Проверка работоспособности генератора без снятия статора

Тестирование статора требует полной разборки генератора. Ее целесообразно проводить после того, как все возможные причины неисправности этого блока будут устранены.

Вначале проверяют работоспособность аккумуляторной батареи тестером в режиме U, устанавливая шкалу 20 В. Сначала на неработающем двигателе, значения при этом должны быть в районе 12.6–12.8 В,а потом на работающем с показаниями 13.6–14.4 В.

Следующий вариант проверки электродвигателя — это подача U = 12 В с батареи напрямую на вывод стартера без участия реле. Если электрогенератор функционирует, то в обмотке КЗ нет.

Кроме того без снятия генератора можно протестировать:

  • Подачу тока от аккумуляторной батареи на реле;
  • Исправность линии управляющего контакт реле от системы зажигания;
  • Исправность «массы» движка;
  • Фактические пусковые обороты, в том случае, когда замедленное движение якоря;
  • Уровень нагрева статорного корпуса;
  • Присутствие запаха горелого бакелита статорных обмоток.

Такой анализ может диагностировать поломку статора. В таком случае конструкцию придется разбирать для более детальной проверки.

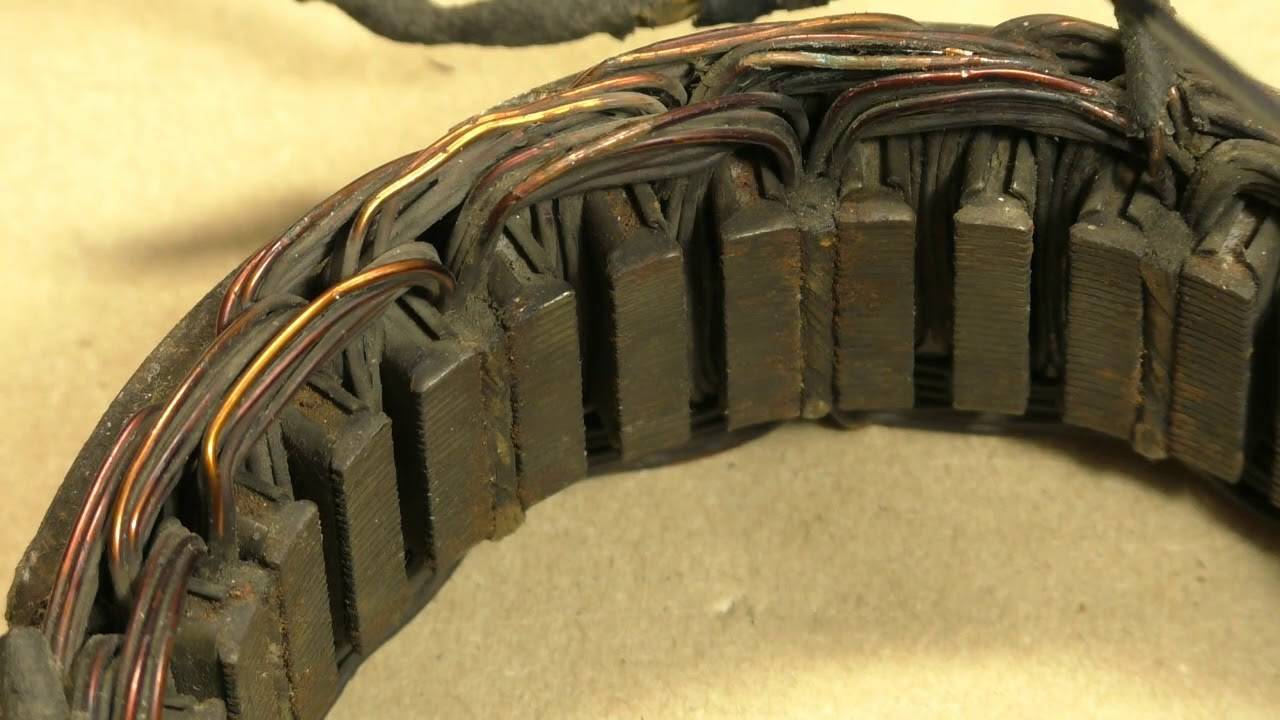

Внешний осмотр

Обнаружить неисправность можно при неравномерном нагреве корпуса инструмента. Касаясь рукой, вы ощущаете перепад температуры в разных местах корпуса. В этом случае инструмент необходимо разобрать и проверить его тестером и другими способами.

Межвитковое замыкание обмотки статора

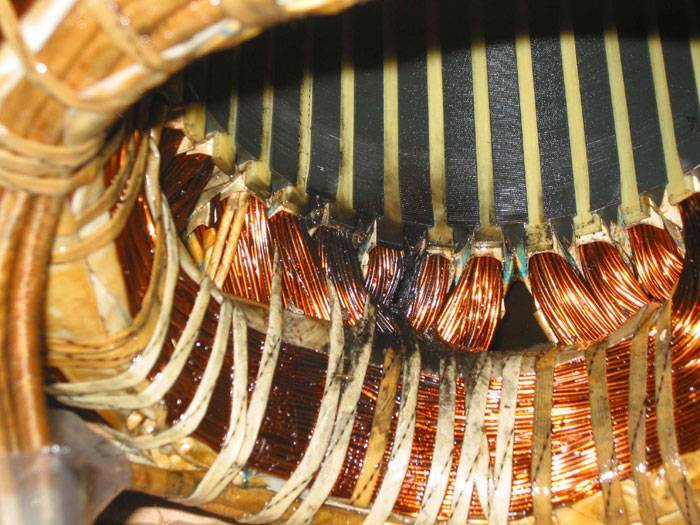

При возникновении замыкания витков статора и поиска неисправностей, в первую очередь проводим осмотр витков и выводов. Как правило, при замыкании увеличивается сила тока, проходящая по обмоткам, и возникает их перегрев.

Возникает большее замыкание витков в обмотках статора и повреждается слой изоляции. Поэтому начинаем определение неисправностей проведением визуального осмотра. Если прожогов и поврежденной изоляции не обнаружено, то переходим к выполнению следующего этапа.

Возможно причина поломки в неисправности регулятора напряжения, возникающая при увеличении токов возбуждения. Для обнаружения проблемы проверяются щетки, они должны быть сточены равномерно и не иметь сколов и повреждений. Затем следует выполнить проверку с помощью лампочки и 2 аккумуляторов.

https://youtube.com/watch?v=nVd7K83dOn8

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром. Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Популярные статьи  таймер времени на включение и выключение 220в

Конструктивно модели мегаомметров принято разделять на два вида:

  • Аналоговые (электромеханические) — мегаомметры старого образца. Аналоговый мегаомметр
  • Цифровые (электронные) – современные измерительные устройства.

    Электронный мегаомметр

Рассмотрим их особенности.

Электромеханический мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Межвитковое замыкание обмотки статора

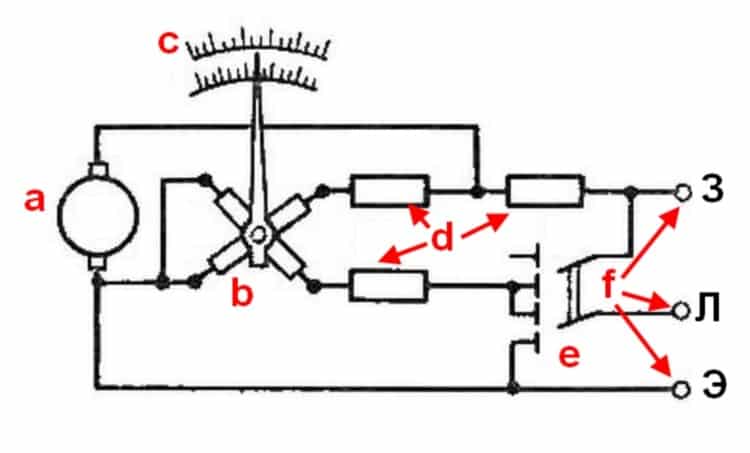

Упрощенная схема электромеханического мегаомметра

Обозначения:

  1. Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
  2. Аналоговый амперметр.
  3. Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
  4. Сопротивления.
  5. Переключатель измерений кОм/Мом.
  6. Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
На отображаемые данные влияет равномерность вращения динамо-машины.
Часто в процессе измерения приходится задействовать усилия двух человек

Причем один из них выполняет сугубо физическую работу, — вращает ручку генератора.
Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Заметим, что в более поздних аналоговых мегаомметрах производители отказались от использования динамо-машины, заменив ее возможностью работы от встроенного или внешнего источника питания. Это позволило избавиться от характерных недостатков, помимо этого у таких устройств существенно увеличились функциональные возможности, в частности, расширился диапазон калибровки напряжения.

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Отдельно следует упомянуть о компактности цифровых мегомметров и их многофункциональности, например, проверка устройств защитного отключения, замеры сопротивления заземления, петель фаза/ноль и т.д. Благодаря этому при помощи одного устройства можно провести комплексные испытания и все необходимые измерения.

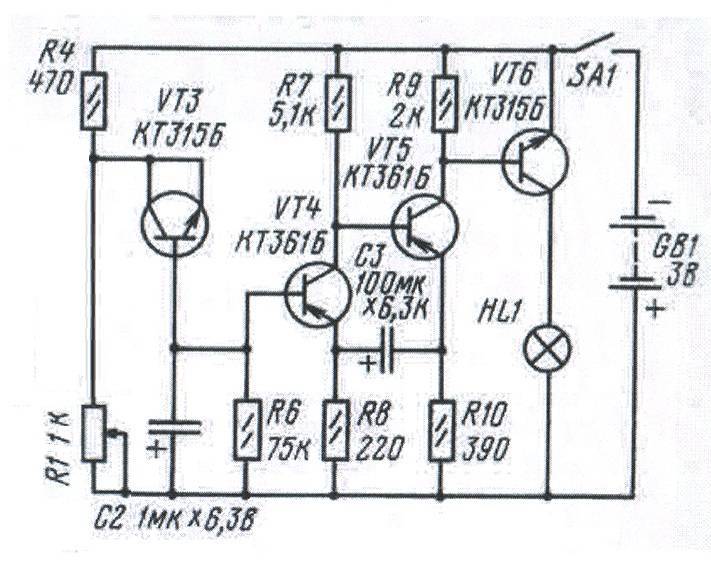

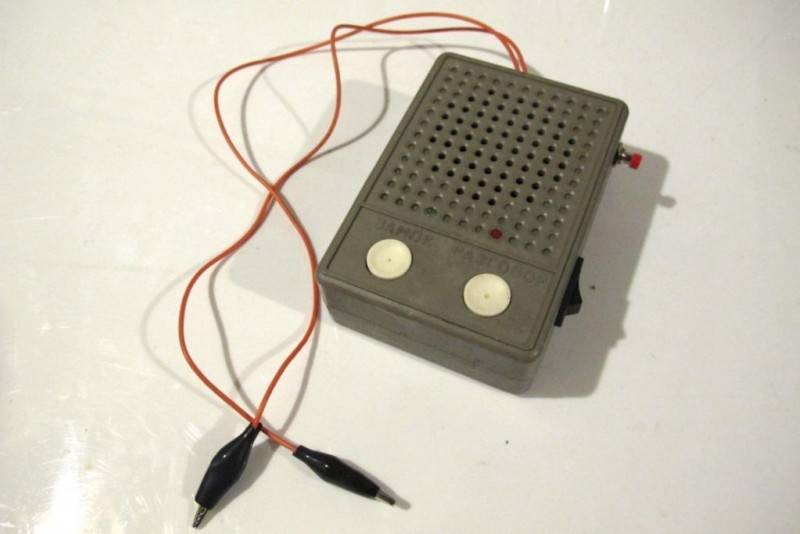

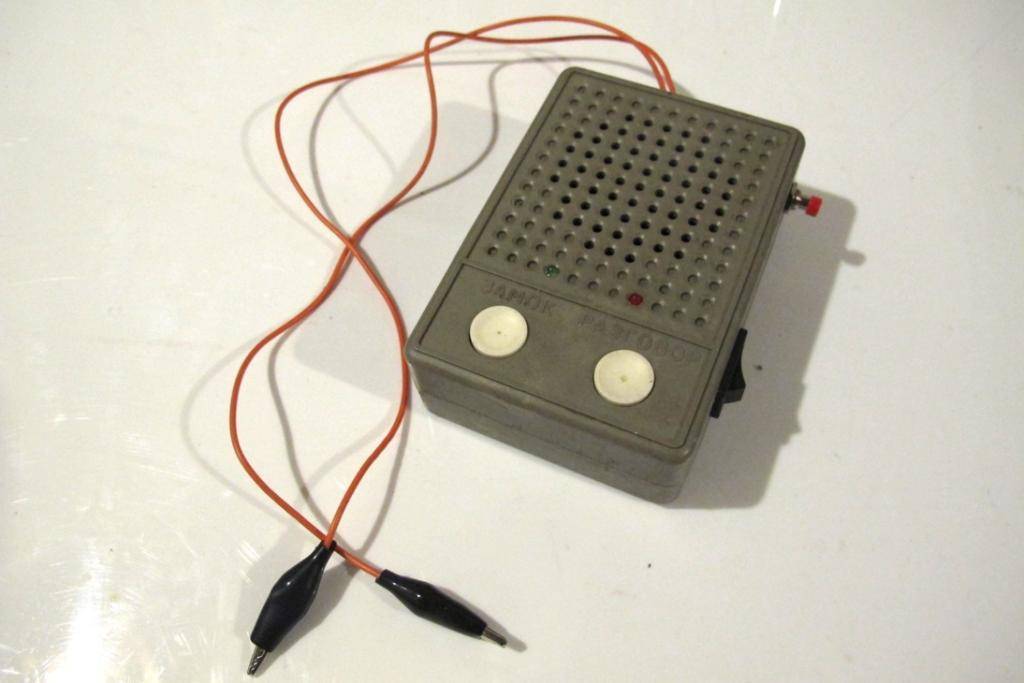

Схема прибора для проверки межвиткового замыкания

Схема прибора описывалась в журнале «Радио» №7 за 1990 год, но до сих пор не потеряла свою актуальность благодаря своей простоте и надежности. С таким пробором проверка межвиткового замыкания осуществляется за считанные секунды.

Межвитковое замыкание обмотки статора

Собранный для сайта тестер немного отличается от этой схемы. О внесенных изменениях в схему читаем в конце статьи.

Основу тестера составляет измерительный генератор. Он собран на транзисторах VT1, VT2. Частота этого генератора не постоянная и зависит от колебательного контура, который образуется конденсатором С1, а также подключаемой катушкой, она подсоединяется к ХР1 и ХР2. Резистором R1 устанавливается нужная глубина положительной обратной связи, для обеспечения надежной работы измерительного генератора. VT3, включен в диодном режиме, он создает нужный сдвиг напряжения между эмиттером VT2 и базой VT4.

VT4, VT5 представляют собой генератор импульсов, вместе с усилителем мощности на транзисторе VT6 способен обеспечить горение светодиода в трех различных режимах: не горит, мигает с постоянной частотой, а также простое свечение. Выбор режима работы генератора импульсов определяется напряжением смещения на базе транзистора VT4.

При сборке устройства целесообразно проверять правильность схемы постепенно. Проверку работоспособности генератора импульсов можно осуществить подключением переменного резистора на 1 кОм, как показано на схеме. Вращая движок этого резистора можно убедиться, что генератор импульсов работает правильно во всех режимах

При установки сопротивления 200-300 Ом, важно убедиться, что происходит мигание светодиода

Межвитковое замыкание обмотки статора

Работа тестера осуществляется следующим образом. Если выводы тестера замкнуты, измерительный генератор не возбуждается вовсе, VT2 будет открытым. Напряжения на эмиттере VT2, а значит, на базе транзистора VT4 будет недостаточно, что бы заработал генератора импульсов. VT5, VT6 в таком случае будут открыты, а диод будет гореть постоянно, что сигнализирует о целостности цепи.

В случае подключения к измерительным выводам устройства исправной катушки, припустим, осуществляется проверка трансформатора на межвитковое замыкание, а также произведя подстройку с помощью R1, измерительный генератор начнет возбуждаться. На эмиттере VT2 напряжение будет увеличиваться, это все приведет к увеличению напряжения смещения на базе VT4, а также пуска генератора импульсов. Диод должен мигать.

Если окажется, что обмотка, которую проверяют, имеет короткозамкнутые витки, тогда измерительный генератор не будет возбуждаться, а прибор заработает также, как и в случе замкнутых выводов (контрольный диод засветится).

Когда измерительные выводы будут отключены или появится обрыв, тогда VT2 будет закрыт. Напряжение на его эмиттере, а это значит, что и на базе VT4 возрастает. Он открывается до насыщения, а колебания генератора импульсов будут сорваны. VT5, VT6 закроются, а контрольный диод не засветиться вовсе.

Еще одной особенностью этого тестера есть возможность проверки p-n переходов. Подключая к аппарату кремниевый диод или транзистор (анод к ХР1, катод к ХР2), контрольный светодиод должен мигать. При пробое светодиод просто горит, а в случае обрыва не светится.

Вместо VT1— VT3 можно ставить КТ358В или КТ312В. КТ361Б легко заменяются на КТ502, КТ209. При использовании светодиода необходимо последовательно с ним включать сопротивление около 30-60 Ом.; питания прибора осуществляется от источника — 3В. При использовании кроны целесообразно применить стабилизатор на 3,3В.

Иногда в крайнем правом положении переменного резистора, а также разомкнутых щупах тестера диод может засветиться. Необходимо изменить сопротивление резистора R3 (немного его увеличить), добиться, чтобы диод потух.

Когда проверяются катушки небольшой индуктивности, интенсивность перестройки переменного резистора, возможно, будет чрезмерной. Можно с легкостью выйти из этого положения включением последовательно с резистором R1 дополнительного переменного резистора с небольшим максимальным сопротивлением, например 1 кОм.
