Как подключить дверной звонок

Содержание

Особенности устройства

В каждом доме для создания комфортных условий на входе устанавливается целый перечень дополнительных приспособлений. Одним из них и является звонок на дверь. Его прямым назначением является оповещение находящихся в квартире людей о том, что к ним пришли гости.

С устройством звонка поверхностно знаком каждый человек. С внешней стороны жилища крепится кнопка вызова, внутри квартиры устанавливается динамик, который улавливает сигнал от кнопки и передает его в форме звукового оповещения. Так устроены простейшие модели. В современных устройствах функции значительно расширяются вплоть до передачи видеокартинки в режиме онлайн на мобильные телефоны. В зависимости от личных предпочтений, доступного бюджета и требований хозяев и выбирается, как сделать дверной звонок: в виде простейшего дополнения или со всеми доступными вспомогательными возможностями.

Очень часто владельцы дома планируют установку звонка для двери своими руками, поэтому важно понимать, какова схема его устройства и методику подключения. Для этого в первую очередь следует рассмотреть основные модели, существующие на современном рынке

Как подключить дверной звонок

Современный дверной звонок с видеоглазком обеспечит безопасность дома

Как подключить звонок в квартире: проводной, беспроводной

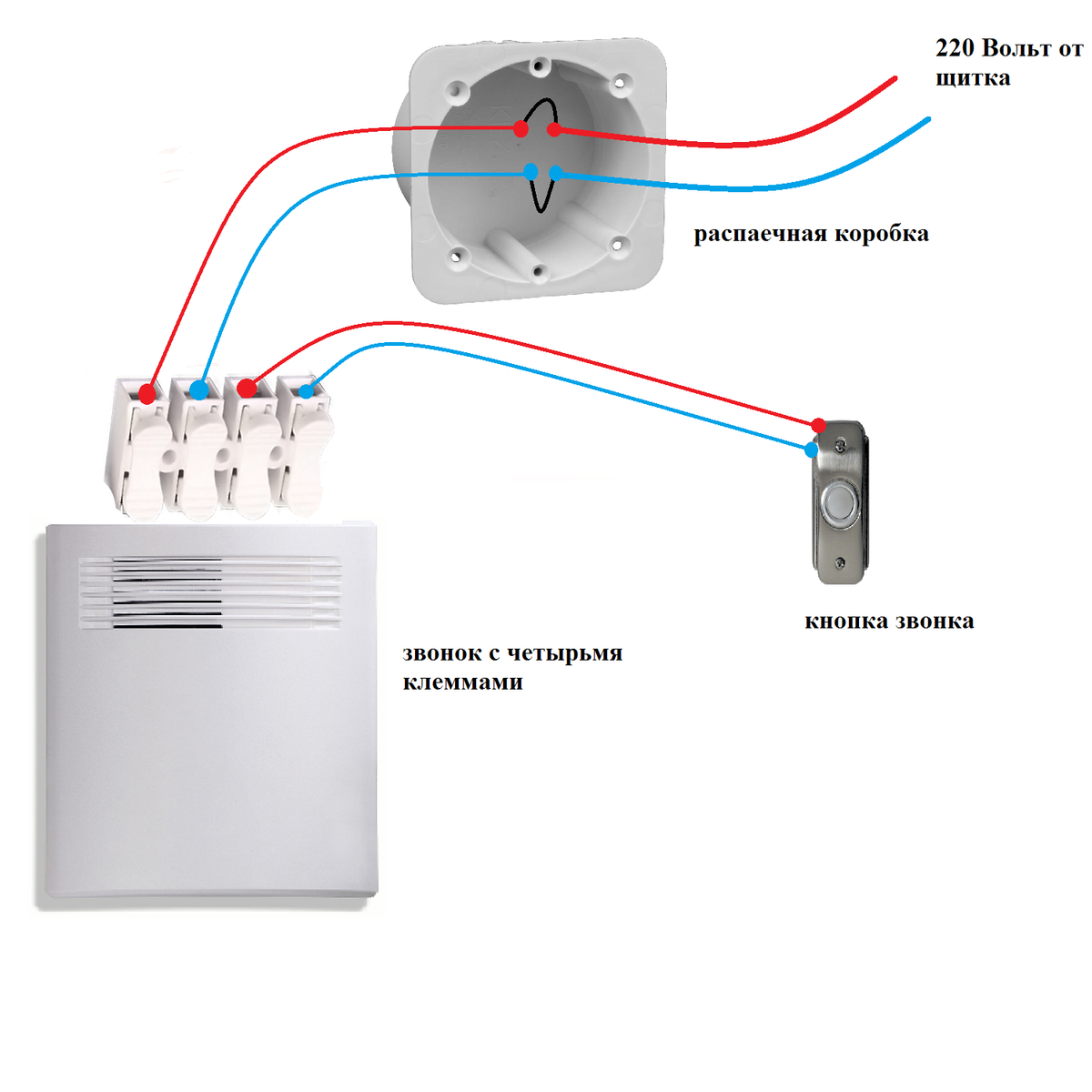

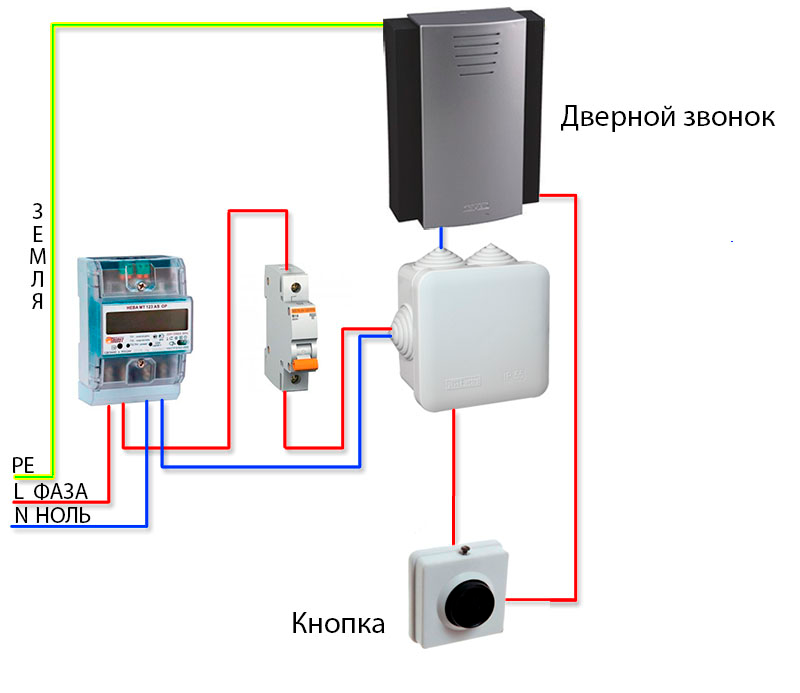

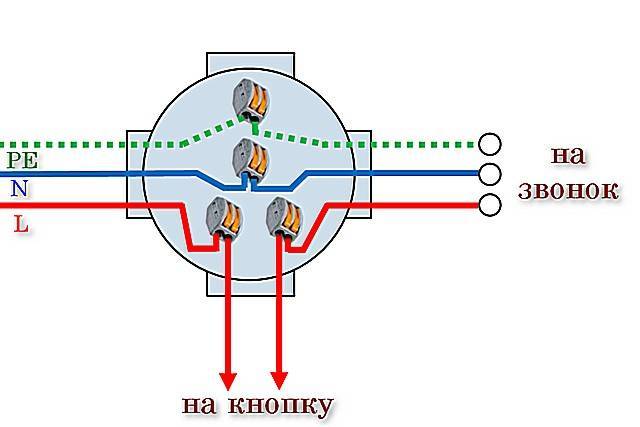

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные.

Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать.

Рассмотрим, как подключить дверной звонок всеми возможными способами.

Какие инструменты понадобятся для проведения работ

Для установки звонка вам понадобится:

  • Сам звонок (внешний и внутренний блоки);
  • Дюбеля с шурупами, для установки;
  • Трансформатор.
  • Кнопка.
  • Провод — специальный для низковольтных подключений.
  • Отвертки, плоскогубцы обыкновенные, длинноносые плоскогубцы, бокорезы, уровень, набор сверел.
  • Дрель-шуруповерт, стриппер для зачистки проводников.
  • Изоляционная лента, рулетка, пластиковые хомуты.

Если в доме ранее не был установлен звонок, то нужно выбрать подходящее место для его установки. Обычно звонок состоит из двух элементов — кнопки и самого звонка (динамика).

На вашем звонке должна быть схема, указывающая, в каком положении он должен быть зафиксирован.

Установка динамика

Это первый шаг на пути к подключению звонка в квартире. Динамик обычно имеет технологические отверстия для крепления и для входа электропровода. Сначала нужно поместить его на стене и просверлить отверстие для проводников. Для ровной фиксации используйте уровень. После того, как отверстие будет готово, нужно вставить в него провод и протянуть его к месту, где будет установлена кнопка.

Установка кнопки

Нужно просверлить отверстие для проводника в стене в месте установки кнопки. После этого нужно продеть кабель в отверстие так, чтобы он торчал с внешней стороны на 15 см. Зачистите кабель с помощью стриппера или других доступных инструментов. Оголяйте не более 2 см.

Совет: рекомендуемая высота установки кнопки — 1.5 метра. Считается наиболее универсальной и комфортной.

Стриппер для зачистки кабелей

Подключение электропровода к кнопке

Разведите оба зачищенных проводника в стороны друг от друга. Вставьте концы в специальные зажимы, которые расположены с тыльной стороны кнопки. Предварительно провода сгибаются, чтобы они обвивали основание зажима.

Затем зажим плотно притягивается с помощью отвертки. Таким образом электропровод будет надежно держаться и не выпадет в процессе эксплуатации. После того, как оба провода будут зафиксированы, можно крепить кнопку к стене с помощью дрели, шурупов и дюбелей.

Желательно выставлять ее по уровню.

Маскировка и крепление проводки

Провод нужно крепить с помощью пластиковых хомутов. Хомутики обвивают кабель и крепятся к стене с помощью дрели и шурупов. Затем проводку можно маскировать с помощью плинтусов или всевозможных декоративных вставок.

Подключение главного блока звонка

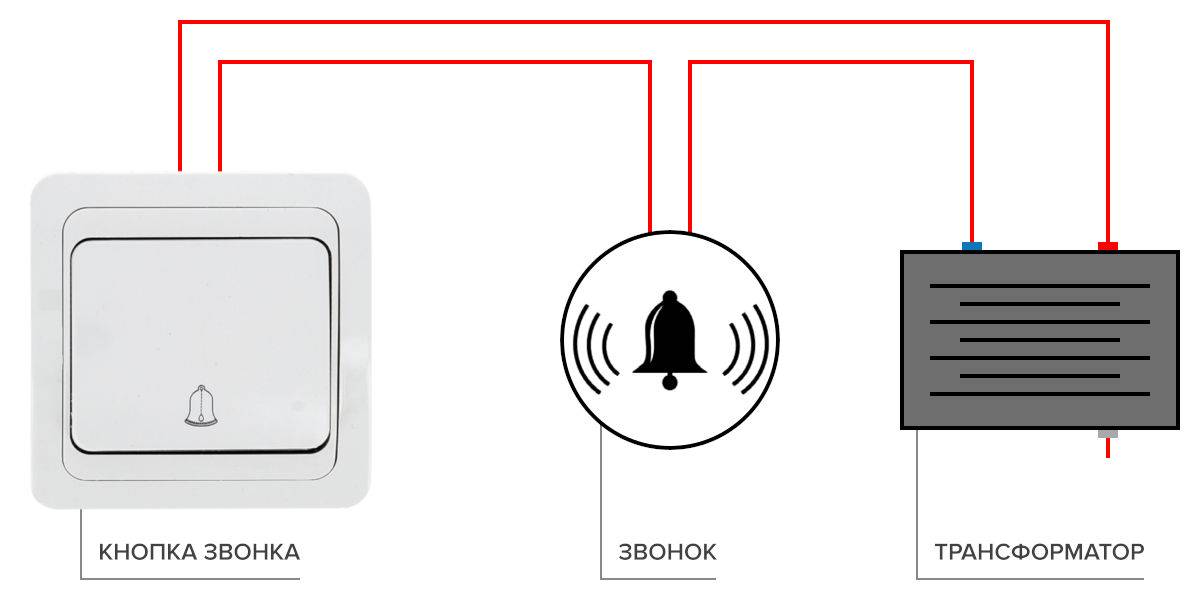

К главному блоку идет кабель, состоящий из двух проводов — питающего и передающего сигнал, когда кто-то звонит. Рекомендуется отметить электропровода разными цветами (если они одного цвета), например, покрасить их маркером.

Главный блок, вид изнутри

Проводник от кнопки нужно сложить вдвое и завести через отверстие в стене, затем продеть через отверстие в главном блоке, вывести наружу и оставить около 25 см запаса.

Нужно учесть: один конец сложенного вдвое провода идет на кнопку, а второй будет подсоединен к питанию. Поэтому следует рассчитывать его длину.

После этого можно прикрепить главный блок к стене с помощью дрели. Таким образом, мы получаем открытую, прикрепленную к стене коробку главного блока, с торчащим из нее кабелем, сложенным вдвое. Оба конца кабеля уходят в отверстие, и находятся за стеной.

Теперь внутри главного блока отделяем оба провода этого кабеля друг от друга и один из них разрезаем (желательно, чтобы он был белого цвета, а другой провод — черного). В результате вы получите два конца электропровода, которые нужно распределить по зажимам внутри главного блока звонка.

Разновидности дверных звонков беспроводного типа

Модели таких гаджетов представлены в различной комплектации. Они могут иметь несколько кнопок, сопряженных с одним приемником. Это полезно, если имеется несколько входов в помещение или на участок.

Беспроводной звонок с двумя кнопками

Но есть варианты и с несколькими приемниками, работающими от одной кнопки. Такие приемники тоже имеют множество плюсов. К примеру, они  устанавливаются в местах, где обычно звонок, находящийся около двери, можно не услышать (кухня, ванная комната, гараж и так далее).

Беспроводной звонок с двумя приемниками

Если же расстояние между кнопкой и динамиком больше диапазона действия прибора, то его можно дополнить ретранслятором, который значительно увеличит радиус действия. Принцип его работы заключается в том, что он одновременно выполняет функции приемника и передатчика. Ретранслятор, настроенный на оба устройства, принимает сигнал от передатчика и передает его уже на приемник.

По типу источника питания различают следующие основные типы устройств:

  • Передатчик и приемник работают от батареек или аккумуляторов.
  • Передатчик, работающий от батареек, а приемник – от сети.
  • Передатчик действует от нажатия (без батареек), а приемник – от сети или батареек (аккумулятора).

Первый тип является самым распространенным, так как прост и не требует подключения к сети. Для работы приемника и передатчика требуется лишь вставить батарейки типа AA или AAA, в зависимости от модели.

Второй тип является менее распространенным, но более экономичным, так как динамик, подключенный к сети, потребляет мало электроэнергии, и для его работы не требуется постоянно менять батарейки. Здесь есть два варианта: приемник вставляется в розетку или к нему подводятся провода.

Популярные статьи  Трехфазная розетка

А вот третий тип является очень перспективным. Суть его заключается в том, что передатчик начинает работать от нажатия кнопки. То есть при нажатии вырабатывается энергия, достаточная для того, чтобы отправить сигнал на приемник. Такой тип очень популярен среди владельцев частных домов, так как в зимний период на холоде батарейки быстро разряжаются, а аккумуляторы теряют свою емкость заметно быстрее.

Модели беспроводных дверных звонков различаются и по функциональности. Основное отличие – это количество воспроизводимых мелодий. В бюджетных вариантах их, как правило, не более десяти. В дорогих моделях стоят более качественные динамики, а набор мелодий – на порядок больше. К тому же некоторые модели предусматривают возможность загрузки собственных мелодий или звуков через электронные носители или беспроводное соединение. В более дорогих комплектациях подобных устройств также предусмотрены функции вибровызова или светового индикатора звонка. Это очень удобно, если кто-то в доме отдыхает, а знать о том, что пришли гости, необходимо.

Более продвинутые модели могут оснащаться камерой наблюдения, видеодомофоном и датчиком движения. Датчик срабатывает, когда на расстоянии нескольких метров от двери начинается движение, он включает камеру и записывает происходящее. Таким образом, подобные устройства могут стать частью системы «умного дома» или системы безопасности, если настроить все правильно.

Беспроводной звонок с камерой и датчиком движения

В зависимости от назначения различают два основных типа беспроводных звонков: уличный и устанавливаемый внутри помещений. Первый, как правило, выбирают владельцы частных домов, а второй – владельцы квартир. Так как уличный подразумевает установку передатчика вне помещения, он должен обладать такими качествами, как стойкость к ультрафиолетовым лучам, влагостойкость и ударопрочность.

Для более долговечной работы большинство моделей снабжается небольшим козырьком, который устанавливается над кнопкой и защищает устройство от попадания осадков или прямых солнечных лучей. К тому же корпус такой кнопки должен быть герметичным, чтобы защитить начинку от попадания пыли или влаги. Если же необходима защита от вандалов, то ставят, как правило, приемник в металлическом корпусе, сама кнопка также изготавливается из металла.

Металлическая антивандальная кнопка беспроводного звонка

Поэтому, прежде чем решить, какой звонок лучше, нужно определиться с местом его установки и необходимым функционалом.

Что такое беспроводной звонок, его разновидности, как работает и где применяется

Основные особенности беспроводных моделей звонков

Выбирая любую вещь, в первую очередь стоит оценить, насколько она будет подходить к условиям, в которых она будет эксплуатироваться. Чтобы точно понять, стоит ли устанавливать беспроводной звонок у себя дома, надо детальнее оценить их особенности:

Не надо тянуть провода от кнопки к динамику. Это главное отличие, зачастую влияющее на выбор этого типа устройства для частного дома, в котором до входной двери достаточно далеко от калитки и между ними бегает дружелюбная собака.

Здесь без особых проблем можно установить и обычный проводной звонок, но провод от него лучше всего закапывать под землю. В противном случае он может несколько выделяться в дизайне двора.

  • Автономное питание. Так как беспроводные звонки работают на батарейках, то при отключении света гостям не придется с улицы долго звать хозяина. Также это определяющий фактор для дачных участков, к которым не проведено электричество. Питание от батареек одновременно создает определенные неудобства, связанные с их периодической заменой, но тут уж приходится выбирать, что важнее.
  • Беспроводной звонок не везде можно установить. Надо смотреть на расстояние от приемника до передатчика и на наличие между ними преград, препятствующих прохождению радиосигнала.
  • Если в доме не одна дверь (или калитка), а несколько, то можно приобрести электрозвонок с двумя кнопками. Это в разы снизит затраты на их установку по сравнению с проводными моделями.

Простой монтаж, демонтаж и перенос кнопки. Эта особенность редко востребована, но если надо подвинуть калитку, сменить сторону ее открывания или установить почтовый ящик именно там, где расположена кнопка, то сделать это будет гораздо проще. Если со стандартным звонком неизбежно придется перекладывать проводку, то беспроводной просто перевешивается.

Здесь также может крыться один из недостатков – некоторые производители делают кнопки звонка на липучке, которая при некачественном исполнении достаточно быстро может отвалиться. Если покупается именно такой звонок, то надо оценить, стоит ли его дополнительно прикрутить на шурупы.

Схема и принцип работы беспроводных звонков

Для рядового пользователя принцип работы беспроводных звонков очень прост – нажимается кнопка передатчика, радиосигнал от нее идет к приемнику, активирует там электрическую цепь, подающую напряжение на динамики и играет мелодия.

Несмотря на то, что схема устройства редко к нему прикладывается производителем, многочисленные радиолюбители взяли на вооружение сам дистанционный способ управления устройством, изготавливая своими руками не только звонки, но и различные управляющие устройства – беспроводной выключатель света или дистанционный подъемник гаражных ворот.

Схемы этих устройства просты в изготовлении и неприхотливы в эксплуатации. Первые две это отдельные платы для кнопки и приемника, а третья схема даже не требует никакой настройки – в качестве приемника стоит обычный сверхгенератор и по отзывам пользователей все отличается высокой стабильностью работы.

Нюансы при выборе беспроводного звонка

Как и обычные модели, беспроводные звонки для входной двери надо выбирать, руководствуясь определенными правилами, особенно если покупка такой вещи совершается впервые, и нет опыта эксплуатации подобных устройств.

Расстояние

Главное для беспроводного звонка качество – это радиус и мощность сигнала, который передается от кнопки к динамику

Если между ними будет 5-10 метров, то на этот показатель вряд ли стоит обращать пристальное внимание, а когда предполагается использовать устройство на расстоянии 50-150 метров, то лучше испытать его перед покупкой и договориться с продавцом про обмен или возврат, если на нужном месте этот электрозвонок все-таки работать не будет. Это тоже вполне возможно – глазами ведь не видно, есть на пути сигнала препятствия или нет

Особенности установки

Вроде, ну что такого сложного — выбрать место для установи звонка. Это только на первый взгляд. Есть немало нюансов, знание которых сделает процесс установки звонка намного проще.

Установка звонка на улице имеет свои нюансы

Установка в квартире

Поставить дверной звонок в квартире можно за пару часов. Даже если это проводной вариант. Звонок обычно ставят отступив 10-15 см от дверного косяка. Высота установки ранее была на уровне 140-160 см, сегодня все чаще ставят на уровне 120-140 см — так удобнее пользоваться детям и людям пожилого возраста.

Внутренний блок располагают недалеко от входа, но навешивают повыше — чтобы не мешал. Провода, соединяющие оба блока, чаще всего проводят через отверстие в дверной коробке. При этом их стараются спрятать — уложить в штробе.

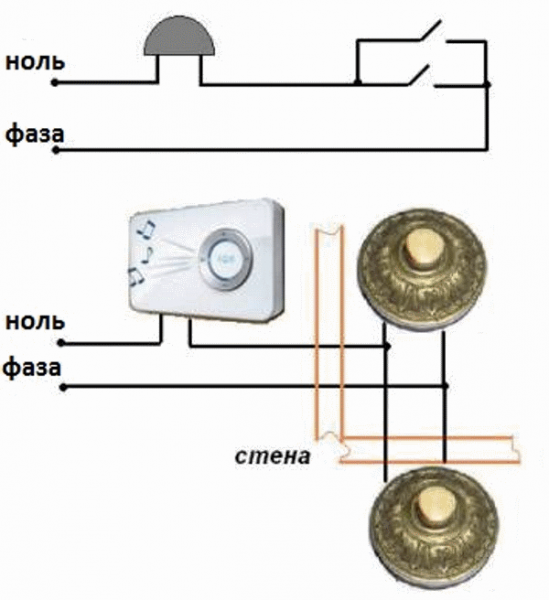

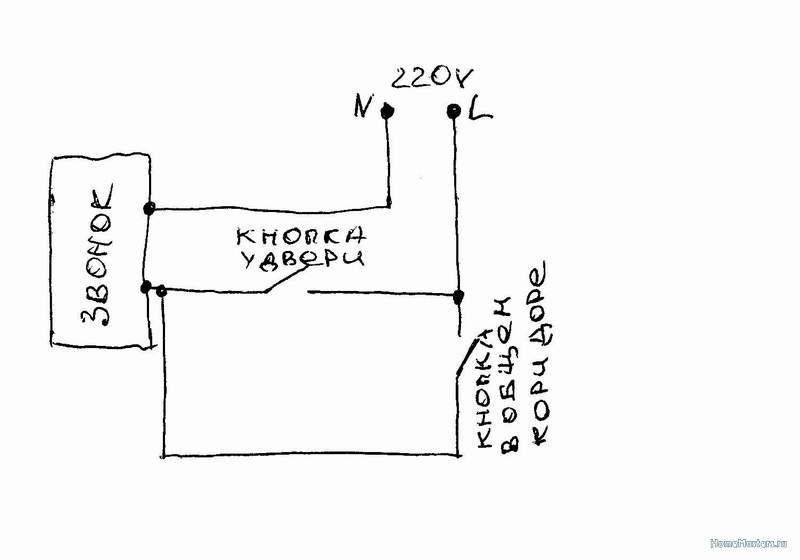

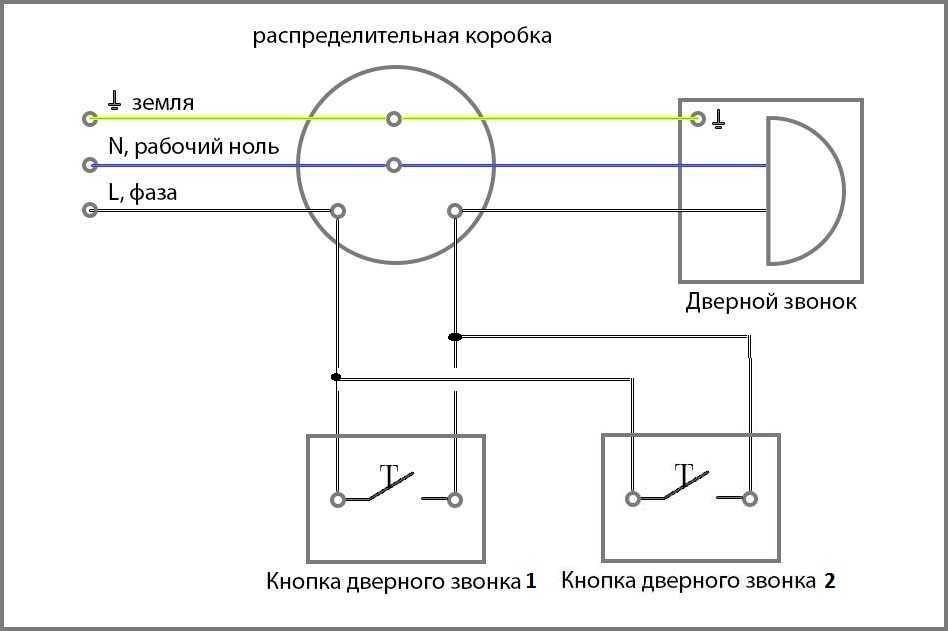

Можно проводной звонок поставить даже на двери….и не один

Есть второй вариант — просверлить стену насквозь, через отверстие провести провода, замазать с обоих сторон. В этом случае можно кнопку расположить напротив внутреннего блока. Повреждения стены в этом случае будут минимальны. Если такой вариант не проходит, отверстие можно проделать либо напротив места установки звонка, либо напротив места установки внутреннего блока, минимизировав таким образом повреждения с той или другой стороны.

Популярные статьи  Обзор торцовочной пилы от Metabo

Чтобы в последствии, пр необходимости замены звонка или проводки, не затевать все заново, в отверстие в стене можно вставить пластиковую или металлическую тубу небольшого диаметра — чтобы хватило для прокладки двух тонких кабелей. После того как провода в нее уложены и все подключено, можно края заглушить ветошью, замазать штукатурным раствором.

С беспроводными моделями все проще — закрепить кнопку можно в любом месте в радиусе действия приемника (есть в описании), установить и подключить внутренний блок. На этом все.

Монтаж звонка в частном доме

В частном доме кнопка и внутренний блок обычно находятся на значительном расстоянии. Кнопку ставят возле въездных ворот, а внутренний блок — в доме. При установке проводного звонка расстояние между ними на работоспособности никак не сказывается, влияет только на длину требуемого кабеля. А вот выбирая беспроводные модели необходимо подбирать их так чтобы кнопка была в зоне уверенного приема.

При подключении проводного звонка провода тянут или по воздуху, закрепляя их на доступных опорах — деревьях, столбах, стенах зданий. Такой способ прокладки более быстрый и менее трудозатратный, но и менее надежный — легко кабель повредить или украсть. Второй способ — подземная укладка кабеля. Для моделей, питающихся от 220 В все требования по прокладке сохраняются — глубина траншеи 70-80 см, поверху — защитная лента и т.п. Для подачи 24 или 12 вольного питания можно уложить кабель в гофре на глубину порядка 35-45 см. Но на этой глубине его могут повредить лопатой при работах на участке.

В частном доме придется выбирать между надежностью работы и простотой установки

С беспроводными моделями в плане установки и подключения все проще. Закрепили в радиусе действия, установили батарейки. Все. Но, при выборе места установки кнопки звонка, иногда приходится помудрить. Больше всего проблем возникает если забор сплошной, металлический — из профлиста, например. Лист металла экранирует сигнал от/к приемнику и беспроводной звонок просто не работает. В этом случае есть простой вариант — в заборе сделать дырку и установить кнопку так, чтобы корпус с передатчиком находился за забором, а сама кнопка была доступна. Вариант простой и понятный, но не всем нравится.

Второй способ требует вмешательства в конструкцию. Штатную кнопку с передатчиком установить с внутренней стороны забора, предварительно подпаяв проводок ко входу и выходу. С наружной стороны забора поставить обычную кнопку (лучше — в погодозащищенном варианте — с прорезиненным корпусом). Ее подключить последовательно. При ее нажатии на вторую — с передатчиком — подается питание, она посылает сигнал.

Виды звонков

Для начала нужно выбрать необходимый тип дверного звонка, который может быть механическим, электромеханическим или электронным. Механические устройства уже давно устарели и могут применяться в декоративных целях: в виде колокольчика, установленного на двери и приводимого в движение при ее открывании.

Электромеханический

Этот тип звонка стал усовершенствованным устройством механического. Он очень просто устроен и представляет собой вынесенную наружу кнопку, расположенный в квартире резонатор и связывающий их электрический провод.

Как подключить дверной звонок

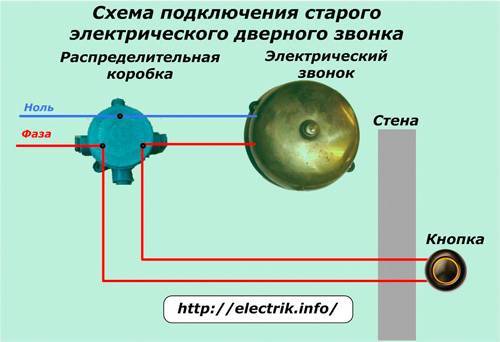

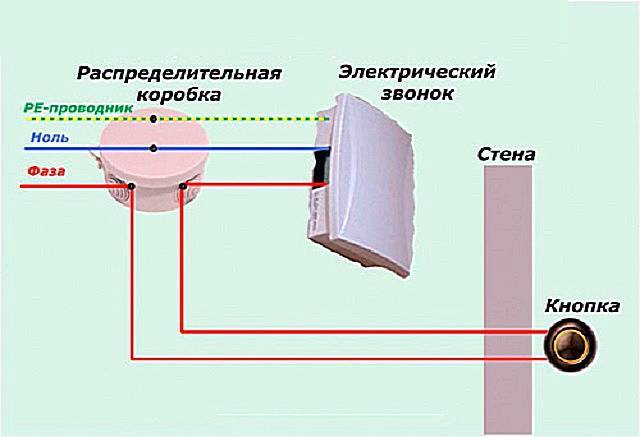

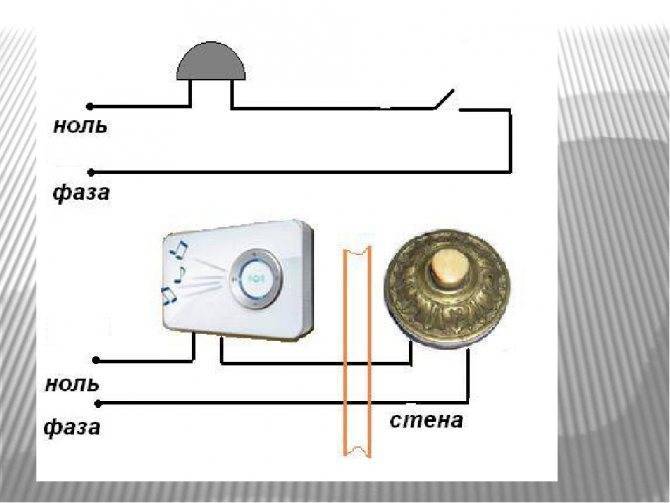

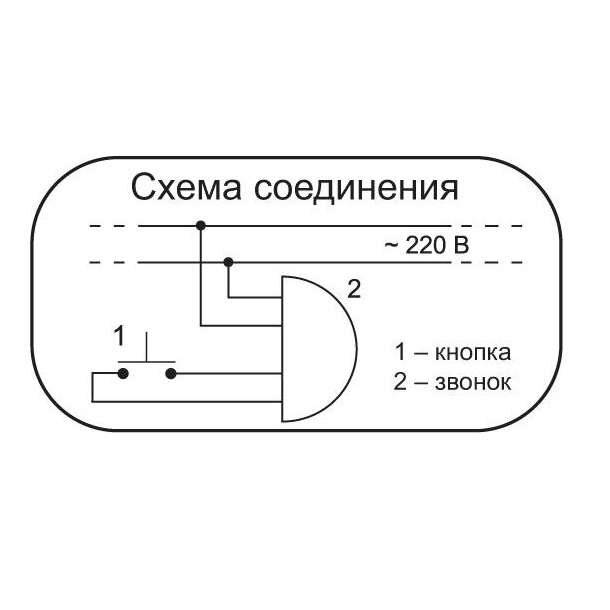

Электрическая схема устройства дверного звонка

На схеме выше изображен принцип действия электромеханического звонка: контактами двух кнопок замыкается электрическая цепь, и подается звуковой сигнал. Кнопка может быть одна. Вторая – обычно нужна, когда электрический сигнал требуется подать с двух разных мест, например, от калитки и входной двери частного дома. Резонатор представляет собой катушку, которая при подаче на ее обмотку напряжения создает вибрацию устройства воспроизведения звука.

Электромеханический звонок применяется преимущественно из-за небольшой цены и простоты конструкции. У него низкая надежность механических частей и однообразная звуковая тональность. Если кнопка замыкает цепь на 220 В, контакты быстро окисляются. Тех, у кого нет особых требований к качеству, электромеханический квартирный звонок вполне устраивает.

Электронный

Этот тип является более совершенным, а конструкция также может быть проводной или беспроводной. Электронные звонки на микросхемах более компактные и имеют больше функций, количество которых со временем растет. Беспроводные модели значительно удобнее, но у них кнопка-передатчик обычно имеет автономное питание и должна располагаться в зоне надежной передачи сигнала. Существуют модели, которые даже не надо подключать к сети. Главный блок просто включается в розетку 220 В, а кнопка имеет питание от батареек

Здесь важно подобрать место их взаимного расположения, чтобы сигнал от передатчика надежно доходил до приемника

Как подключить дверной звонок

Беспроводной звонок с подключением основного блока в розетку 220 В

Современные звонки имеют десятки мелодий, с возможностью выбора и программирования. Это влияет на увеличение стоимости. Также важен дизайн: форма, материалы, цвет, фактура, долговечность. Обычный домашний электрический звонок с круглой кнопкой превратился в сложную модель с системой безопасности и особыми функциями. В него встраиваются камеры видеонаблюдения, а также диктофоны с записью. При необходимости или по желанию владельца видеозвонок можно совместить с устройствами дистанционного управления дверьми и воротами, что требуется для частных домов.

Как подключить дверной звонок

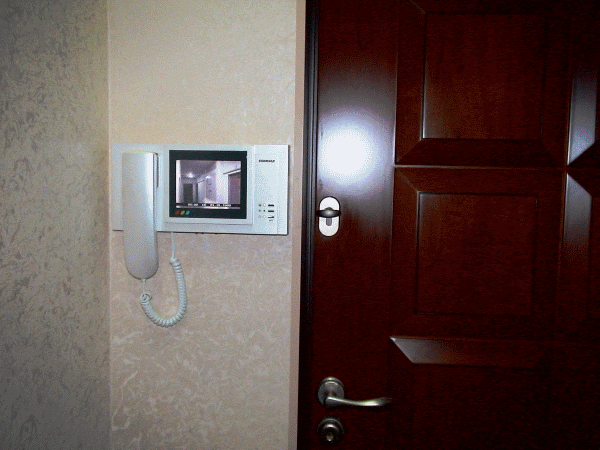

Современный видеозвонок в прихожей квартиры

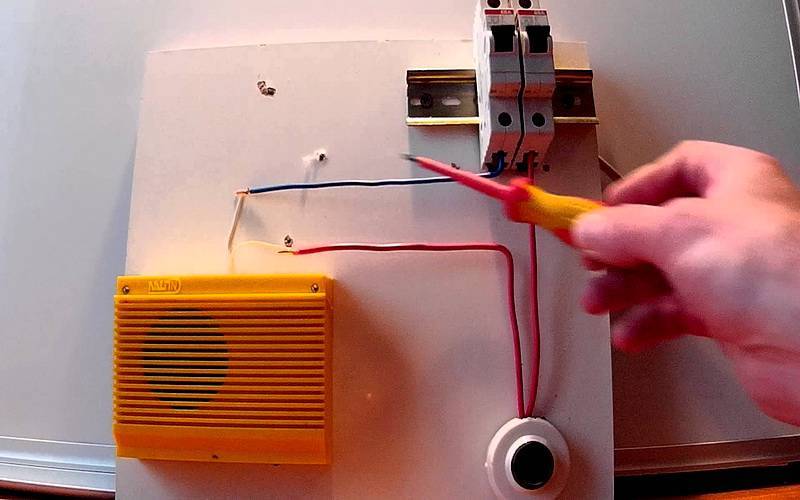

Проверка работоспособности звонка и причины неисправностей

Для проверки достаточно нажать кнопку в подъезде. Если основной модуль издает звук, значит система работает нормально. Если нет, то необходимо проверить следующие моменты:

  • Заряд батареек. Для проверки замените их новыми, купленными в магазине.
  • Проверьте наличие сетевого напряжения. Приходит ли питание на цепи звонка.
  • Убедитесь в целостности проводов. Визуально проверьте отсутствие обрывов. А лучше прозвоните кабель мультиметром.
  • Проверьте исправность кнопки. В нажатом состоянии сопротивление между контактами должно составлять не более пары ом.
  • Протестируйте звуковой модуль. Снимите его со стены и подключите в розетку. Эту операцию желательно выполнять тем, кто имеет опыт работы с электричеством.

Преимущества и недостатки

Перед покупкой беспроводного звонка важно изучить его особенности, оценить плюсы и минусы, а после принимать решение о возможности применения. Преимущества:

Преимущества:

  1. Нет проводов. В процессе монтажа можно обойтись без дрели (кроме случая крепления кнопки с помощью саморезов), протягивания проводов или кабелей, объединяющих кнопку и динамик. Это удобно, когда изделие покупается для дачи или частного дома. При установке на дверь в квартиру можно избежать сдирания обоев или порчи интерьера. Устройство имеет автономное питание, поэтому в отдельном подводе напряжения (кроме некоторых случаев) нет необходимости.
  2. Легкость и высокая скорость установки. Фиксация изделия занимает несколько минут. Это обусловлено отсутствием проводов и сложных креплений.
  3. Удобство. Применение такого изделия не вызывает трудностей, как для гостей, так и для владельцев дома (дачи, квартиры).
  4. Легкость переноса на другое место. Благодаря отсутствию проводов, беспроводный звонок в любой момент можно перевесить.
  5. Возможность применения в комплексе со сложными устройствами. Беспроводные звонки можно использовать для домофона или комплектовать их двумя кнопками (если в этом имеется необходимость).
  6. Приятный дизайн. Современные модели имеют привлекательный внешний вид, поэтому вписываются в любой интерьер. Большой выбор моделей позволяет подобрать товар, подходящий по форме, цвету или материалу изготовления. Можно быть уверенным, что беспроводный звонок только украсит интерьер или экстерьер.
  7. Независимое питание. Обычные звонки работают без батареек и для подачи напряжения приходится тянуть провода. В случае с беспроводным устройством в этом нет необходимости. Напряжение подается от батареек, поэтому даже при отключении света гости смогут оповестить о приходе. Такая особенность полезна для частных домов или для дачи, где отсутствует электричество. Альтернативный вариант — использование беспроводного звонка без батареек, когда питание подается от специальных аккумуляторов (покупаются отдельно).
  8. Возможность доукомплектации. При желании беспроводные звонки можно дополнить другими устройствами (в зависимости от модели). Речь идет о подключении видеокамеры, ТВ или другого оборудования.
Популярные статьи  Циркулярная электропила Makita 5008MG

Недостатки:

  1. Монтаж беспроводной кнопки возможен не во всех случаях. В процессе установки не используются провода, а сигнал передается по беспроводному принципу. Если на его пути имеются препятствия, изделие не сработает. При таких обстоятельствах придется монтировать классический проводной звонок или устранять причину помех (если это возможно).
  2. Необходимость смены батарейки. Автономный источник питания имеет свойство разряжаться, поэтому время от времени он требует замены. Если пропустить этот момент, беспроводный звонок не сработает.
  3. Плохое крепление. Некоторые модели фиксируются с помощью липкой основы. Такой вариант подходит для двери в квартиру. При монтаже на даче или использовании для частного дома кнопка фиксируется на улице. Под действием холода она часто отпадает. Кроме того, крепеж на липучке не выдерживает даже легкого физического воздействия.
  4. Вероятность заедания. Наличие негативных воздействий (к примеру, попадание в изделие влаги, влияние низких температур или смещение контактной группы) приводит к зависанию кнопки в сработанном положении. В результате звонок работает до момента разрядки батарейки или устранения дефекта.
  5. Легкость кражи. Беспроводную модель звонка проще украсть, ведь к ней не подключены провода. Во избежание воровства можно установить на входе видеокамеру. Она будет вдвойне полезна. Во-первых, она позволяет лично посмотреть на гостя, а во-вторых, снизит вероятность кражи.
  6. Отсутствие передачи сигнала. Наличие проблем в работе схемы может привести к трудностям с отправкой сигнала от кнопки к звонку. Возможна и другая ситуация, когда команда приходит, но звука нет.

Беспроводный звонок — не идеальное устройство, но его преимущества с лихвой покрывают минусы в его работе.

Беспроводный выключатель, что это такое и стоит ли его устанавливать

Способы укладки кабеля

Укладка кабеля понадобится только для проводных звонков. Для этого осматривается поверхность стен внутри помещения вблизи выхода из дома или квартиры на наличие ближайшей распределительной коробки. Обычно она располагается в верхней части стены в месте ввода кабеля в дом от счётчика. Внутри помещений кабель можно уложить внешним или скрытым способом, а снаружи квартиры только скрытым, чтобы обеспечить надёжную антивандальную защиту. Для скрытой проводки при помощи перфоратора штробят канавки в стене подходящего размера. Внешнюю проводку укладывают в короба, закреплённые на саморезы.

Установка беспроводного звонка

Вне зависимости от того, планируете вы установить беспроводной звонок для квартиры или для частного дома, алгоритм действий при его установке представляет следующую последовательность мероприятий:

  • выбор и подготовка мест для установки;
  • монтаж внешнего модуля;
  • монтаж внутренних модулей.

Беспроводной звонок

Более подробно каждый этап подготовительных и основных работ описан ниже.

Выбор места для установки рабочих элементов

Владельцы квартир могут разместить кнопку звонка на наружной стороне входной двери, либо на стене рядом с ней. В зависимости от конструкции и комплектации может быть предусмотрен монтаж кнопочного модуля посредством шурупов, при помощи двухстороннего строительного скотча (липучки) либо оба этих способа.

От наклеивания устройства целесообразно отказаться, если для места его монтажа вы избрали поверхность двери, так как в данном случае такое соединение не будет достаточно надежным ввиду систематических вибраций и колебаний, связанных с открыванием и закрыванием входной двери. В частных домах самым логичным местом для установки уличного звонка будет являться калитка.

Выбирая место для монтажа динамика (либо динамиков) следует, в первую очередь, убедиться в качественном взаимодействии обоих модулей при планируемом их взаиморасположении. В квартирах динамиковые элементы обычно установлены в прихожей, недалеко от входной двери.

Для частных домов, как упоминалось выше, можно предусмотреть расположение нескольких динамиков в различных помещениях дома или даже на придомовой территории с той лишь целью, чтобы сигнал входного звонка смог оповестить хозяев о посетителях, где бы они в данный момент не находились

Монтаж кнопочного модуля

После выбора будущего месторасположения кнопки звонка можно переходить непосредственно к ее установке.

Важно! Если беспроводная конструкция приходит на смену проводной, то предварительно следует аккуратно демонтировать старую звонковую кнопку: обесточиваем систему оповещения хозяев квартиры о визите гостей, удаляем со стены кнопку и провода, заделываем шпаклевкой отверстие на месте ее установки. Кнопка звонка. Кнопка звонка

Кнопка звонка

Если вы решили закрепить новую кнопку при помощи липучки, которая имеется на ее обратной стороне, то следует предварительно обезжирить поверхность, планируемую к монтажу, посредством растворителя или любого другого ацетонсодержащего вещества (например, одолжите у супруги жидкость для снятия лака). Далее следует отделить от липкого слоя защитную пленку и одним четким и твердым движением прижать модуль к очищенной поверхности.

Если же вы предусмотрительно приняли решение повесить кнопку на стену при помощи саморезов, то начать следует с того, чтобы перфоратором сделать в месте будущего крепления подходящие по размеру отверстия, в которые затем вмонтировать дюбели, а в них ввинтить саморезы. На данные крепежные элементы впоследствии производится навешивание кнопочного устройства.

Некоторые конструкции кнопок для звонка подлежат разборке перед креплением по такому принципу. Для их монтажа потребуется сначала посредством самореза закрепить на стене заднюю стенку модуля, а затем навесить на нее остальную часть конструкции.

Монтаж внутренних модулей

В случае, когда внутренние модули работают от автономного источника электрической энергии, они могут вообще не закрепляться на стене, а быть мобильными. Крепление же их на предусмотренной для этого поверхности ничем не отличается от монтажа внешней кнопки.

Если необходимо подключить внутренний модуль к системе электроснабжения, то следует воспользоваться прилагаемой к звонковой системе инструкции. Обычно данный процесс аналогичен подключению розетки к электрической сети и представляется собой соединение контактов динамикового модуля с жилами токоведущего кабеля – нулевым и фазным проводниками, а также заземлением.

Важно! Не забудьте перед подключением обесточить цепь, в которой будут производиться электромонтажные работы. Все проводники перед осуществлением их коммутаций зачищаются от изоляции. По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной

По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной.
