Обзор УЗМ-50МД

Отключение токов КЗ

Еще одно замечание по конструкции, которое беспокоит многих опытных электриков — это полное отсутствие хоть какого-то подобия на дугогасительные камеры.Обзор УЗМ-50МД

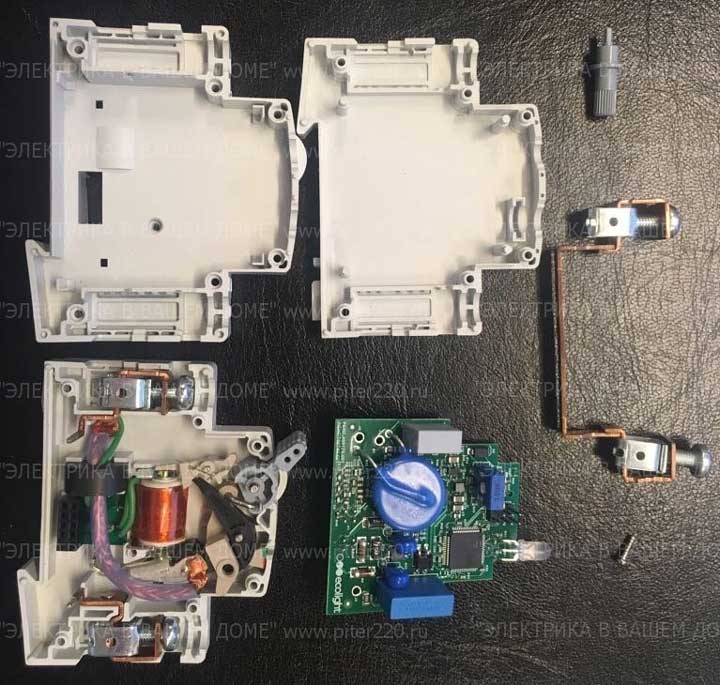

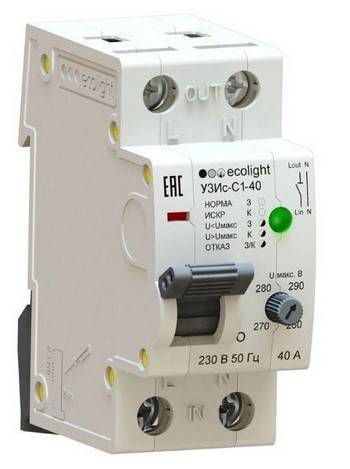

На том же УЗМ-51МД указано, что его предельная отключающая способность – 4,5кА.

А здесь ничего. Как это скажется на контактах в процессе работы при коммутационных отключениях – включениях? При нормальных условиях никак.

Объяснятся это в первую очередь тем, что УЗИс функционально должен работать только в паре с автоматом или диффом, на которые и возлагается вся функция защиты от КЗ и отключение аварийных токовых нагрузок.

При токах КЗ до 6кА, контакты УЗИс будут замкнуты и его главная задача — “вытерпеть” и пропустить через себя этот ток без последствий, с чем он успешно и справляется. Разрывать дугу таких величин, как раз таки должен именно автоматический выключатель.

Устройство защиты многофункциональное УЗМ-51М, УЗМ-51МТ, УЗМ-16

При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети. Возможно ускоренное включение нагрузки вручную путём нажатия кнопки «ВКЛ/ВЫКЛ». Устройство осуществляет непрерывный контроль сетевого напряжения.

При выходе напряжения сети за установленные пороги срабатывания (аварии), устройство отсчитывает задержку срабатывания. Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится. При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.Двухцветная индикация работает в различных режимах:

  • Если напряжение приближается к верхнему порогу отключения индикатор норма/авария мерцает красным, индикатор реле горит желтым. При выходе напряжения за верхний порог желтый индикатор реле выключается, а индикатор норма/авария горит постоянно красным. При возврате напряжения в норму индикатор реле мигает желтым (отсчитывая время АПВ), индикатор норма/авария горит постоянно зеленым.
  • Если напряжение приближается к нижнему порогу отключения индикатор норма/авария мерцает красным, индикатор реле горит желтым. При выходе напряжения за нижний порог желтый индикатор реле мигает отсчитывая задержку выключения и после выключается, а индикатор норма/авария мигает красным. При возврате напряжения в норму индикатор реле мигает желтым (отсчитывая время АПВ), индикатор норма/авария горит постоянно зеленым.
  • Если принудительно нагрузку отключили от сети нажатием кнопки «ВКЛ/ВЫКЛ» двухцветная индикация указывает на это поочерёдным включением красного и зелёного индикатора. Повторное нажатие кнопки «ВКЛ/ВЫКЛ» возвращает изделие в рабочий режим.
  • При внутреннем перегреве контактов реле нагрузка отключается (только для УЗМ-51МТ). Индикатор норма/авария и индикатор/перегрев реле одновременно мигают красным. Данная ситуация может возникнуть при длительной коммутации тока нагрузки более 63А или плохой затяжке клемм подключения проводов.

ВНИМАНИЕ! При отключении нагрузки кнопкой «ВКЛ/ВЫКЛ» устройство остаётся в выключенном состоянии так же после отключения и повторного включения напряжения питания. Включить реле можно только повторным нажатием кнопки «ВКЛ/ВЫКЛ» (удерживать 2 секунды)

Пользователь самостоятельно может изменить задержку времени включения (10с или 6мин) для этого:

  1. вручную кнопкой «ВКЛ/ВЫКЛ» выключить внутреннее реле;
  2. затем нажать и удерживать кнопку «ВКЛ/ВЫКЛ» (индикатор «норма-авария» погаснет) до тех пор пока индикатор не начнёт мерцать. Если индикатор мерцает зелёным цветом то время t1 установлено 10 секунд, если красным то время t1 установлено 6 минут;
  3. отпустить кнопку «ВКЛ/ВЫКЛ»;
  4. нажать кнопку «ВКЛ/ВЫКЛ» ещё раз для перехода в рабочий режим и включения реле.

ВНИМАНИЕ! При срабатывании устройства разрывается только фазный провод. Нулевой провод N проходит насквозь для удобства монтажа и не коммутируется

Допускается подключение вывода N только с одной стороны (Например при подключении к трёхфазной сети трёх УЗМ можно объединить нулевые выводы с одной стороны).

Основные технические характеристики и габариты

  • УЗМ-51М работает при номинальном напряжении 220 В с частотой 50 Гц;
  • максимальное напряжение — 440В с частотой 50 Гц;
  • номинальный ток — 63 А;
  • максимальный ток — 80А;
  • номинальная мощность нагрузки — 15,7 кВт;
  • максимальная мощность — 20 кВт;
  • максимальная энергия поглощения — 200 Дж;
  • при повышении напряжения порог отключения можно менять от 240 в до 290 В;
  • при понижении напряжения можно менять от 100 В до 210 В;
  • отклонение пороговых величин не более 3 %;
  • импульсная защита срабатывает за время менее 25 нс;
  • есть возможность переключения времени повторного включения с 10 с на 6 мин;
  • температура эксплуатации от -25°С до +55°С;
  • габаритные размеры — 83х35х67 мм;
  • масса — 140 гр;
  • срок службы не менее 10 лет.

Принцип работы и подключение

Перед включением устройства следует установить регуляторы нижнего и верхнего порогов напряжения. Для верхнего предела устанавливается значение от 240 до 290 В, а для нижнего — от 100 до 210 В. Затем нужно произвести тестирование при помощи кнопки в течение 5 с, при котором срабатывает индикатор зеленого цвета свечения, а после это происходит активация желтого индикатора. При нормальной работе УЗМ происходит включение реле, встроенного в аппарат, после истечения 10 с. Настройка времени включения устройства после скачка осуществляется таким образом:

  • Устройство должно быть выключено. При включенном режиме оно должно быть деактивировано при помощи тестовой кнопки.
  • Нажать на кнопку запуска тестов повторно и удерживать ее до частого мигания зеленого индикатора (10 с). Если необходимо выставить время 6 минут, то следует дальше продолжать удержание тестовой кнопки до частого мигания красного индикатора.
  • Отпустить и снова нажать кнопку для запуска устройства с новыми параметрами.

При скачке напряжения мерцает зеленый индикатор, а после этого включается счетчик отсчета времени и начинает мерцать красный индикатор. В течение 2 с красный светодиод перестает мигать и гаснет индикатор желтого цвета. Во время стабилизации напряжения происходит отсчет до включения и начинает мигать зеленый светодиод. В зависимости от настроек включения (10 с или 6 мин.) происходит повторная активация и нормальная работа устройства.

Если мигают красный и зеленый индикаторы, то это свидетельствует о принудительном отключении реле кнопкой тестов. Для нормальной работы УЗМ следует нажать кнопку повторно, и по истечении 2 секунд устройство начнет работать в нормальном режиме. При срабатывании аппарата происходит разрыв контактов фазы, а нулевая жила является сквозной и не подключается к контактам устройства. Схема подключения УЗМ-51М указана в инструкции и на корпусе. Аналогами считаются следующие модели: НоваТек РН-106 и Меандр ОМ-63.

В схему устройства входят два варистора. Один из них рассчитан на 680 В и предназначен для ограничения коммутационных импульсных перегрузок малой мощности. Другой варистор на 620 В защищает устройство УЗМ по питанию. Основными особенностями реле напряжения являются наличие контроллера, управляющего работой устройства, и надежного реле типа МР25−1 с рабочим током до 80 А.

Популярные статьи  как работает электрический котел

Таким образом, УЗМ-51М подойдет для защиты электрических приборов от повышенных и пониженных напряжений. Благодаря конструктивным особенностям, устройство является надежным и долговечным. Простота подключения и эксплуатации позволяют использовать его сразу. Кроме того, схема подключения изображена на его корпусе. Главный недостаток — невозможность стабилизации входного напряжения до номинального значения.

Реле напряжения DigiTOP

Реле имеет привлекательный внешний вид. Никаких лишних крутящихся неудобных переключателей. Цифровое табло и три функциональные кнопки.

Первая — при кратковременном нажатии показывает нижний предел срабатывания, третья — верхний. Чтобы изменить заводской параметр (Umin=170В — Umax=250В) держите нажатой кнопку несколько секунд. Если нажать одновременно на первую и третью клавиши появятся настройки задержки времени повторного включения. Средняя кнопка играет информативную роль и показывает напряжение из-за которого сработало реле.

При первом подключении к сети, показания на табло начинают мигать. Это означает, что реле разомкнуто и U на выходе нет. Через 15 сек при нормальных значениях напряжения питания реле автоматически само сработает и включится.

Паспортная погрешность показаний максимум 5 Вольт.

Для перехода в режим настройки вольтметра необходимо при выключенном питании прибора нажать обе кнопки и включить питание.На индикаторе отобразится какое-то значение напряжения на входе прибора и будут мигать точки внизу каждой цифры. Далее кнопками «БОЛЬШЕ» или «МЕНЬШЕ» можно выставить необходимое значение напряжения по эталонному прибору. Для выхода из этого режима надо отключить питание.

Цена самой популярной модели реле 220В для квартир под ток до 40А — в пределах 3000 руб.

Марка V-Protector – защищает только от скачков напряжения.

Если его зажать с двух сторон автоматами, то теплоотдаче резко снизиться и при номинальных токах оно будет ложно отключаться.

  • нормальная работа поддерживается при температурах от +5С. Поэтому реле только для установки внутри квартиры и никаких щитовых в подъездах.
  • одно и трехфазное исполнение
  • номинальные токи от 16А до 63А

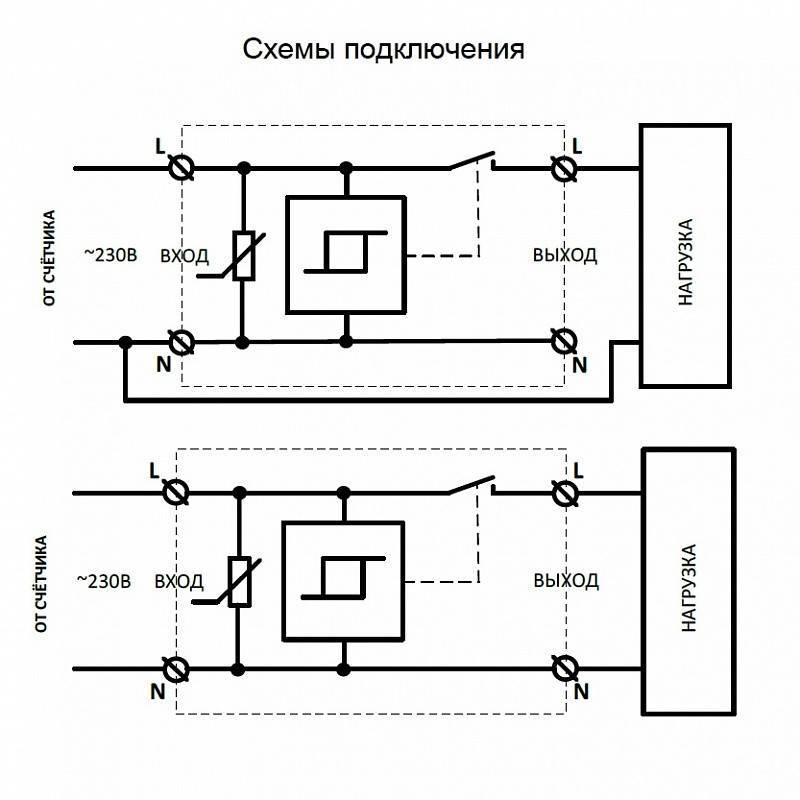

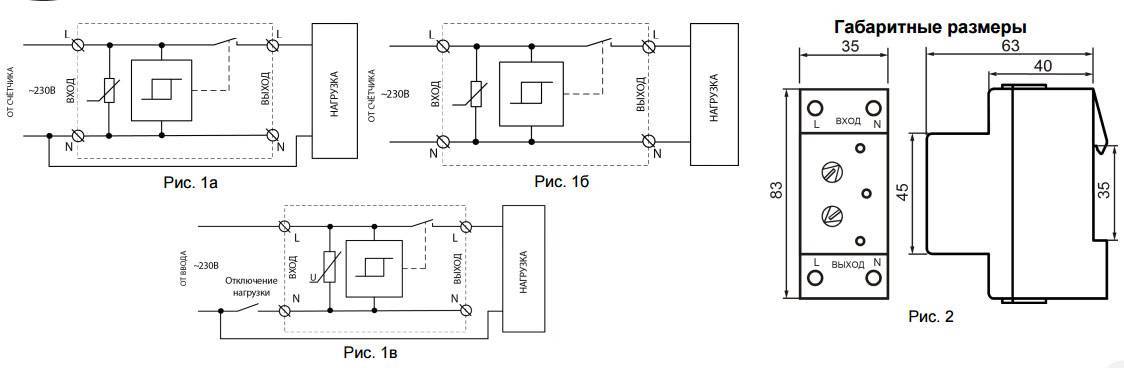

Схема подключения:

Серия VA-Protector – реле тока и реле напряжения объединенные в одно целое.

  • срабатывает при превышении нагрузки по току
  • номинальные токи от 32А до 63А
  • если ток превысит номинальный, отключит нагрузку за время 10мин. Если максимальный (короткое замыкание) – за время 0,04 секунды.
  • на экран реле выводится как напряжение, так и нагрузка (в амперах)

Есть еще реле DigiTOP MP-63. Разница заключается в выводе на экран помимо напряжения и тока, еще и значения нагрузки в кВт.

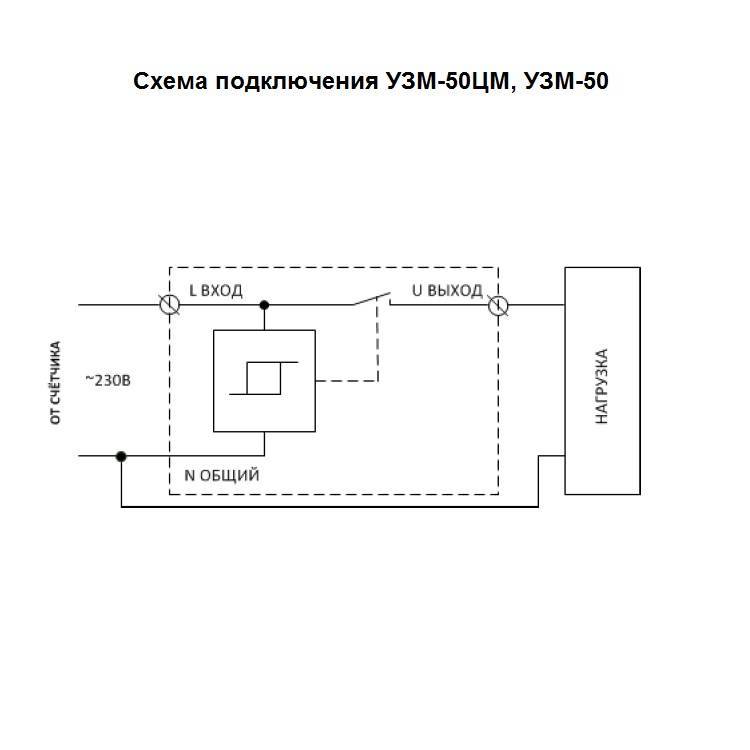

Схема подключения аналогична вышеприведенным.

Подводя итого вышеизложенному, вот на что следует обращать внимание в первую очередь при выборе реле напряжения 220в для дома и квартиры:

  • подключается напрямую или в паре с контактором
  • сколько модулей занимает в электрощитке
  • номинальный ток
  • наглядность и простота настроек и подключения
  • температура эксплуатации (где будете монтировать — улица, подъезд, квартира)
  • функциональность (наличие тепловой защиты, защита по току)
  • сечение провода для клеммных зажимов
  • стоимость

УЗМ-50МД устройство защиты многофункциональное

Состояние «норма»/»авария» «реле»/»дуга» Примечание
Напряжение в норме, идёт отсчёт времени включения зелёный мигает с периодичностью 1с по окончании времени задержки реле включается
Напряжение в норме зелёный жёлтый реле включено
Напряжение в норме зелёный жёлтый и мигающий оранжевый Обнаружены признаки искрения
Авария по дуге красный красный обнаружено искрение, произошло оключение реле
Авария по напряжению красный мигает (период 2с) напряжение больше или меньше нормы
Выключено вручную зелёный/красный с периодичностью 1с выключили вручную
Напряжение в зоне гистерезиса зелёный часто мигает приближение напряжения к порогу срабатывания
Выключение (отсчёт времени) красный мигает с периодичностью 1с жёлтый по окончании времени задержки реле выключается

Если напряжение приближается к верхнему порогу отключения (гистерезис 5В) начинает мерцать красный индикатор и при выходе напряжения за допустимые пределы, происходит отключение нагрузки от сети, при этом жёлтый индикатор выключается, а красный постоянно горит. При возврате напряжения в норму начинается отсчёт выдержки времени повторного включения при этом зелёный индикатор начинает мигать (если во время отсчёта времени произойдёт выход напряжения за допустимые пределы, время повторного включения сбрасывается) после окончания отсчёта времени нагрузка подключается к сети питающего напряжения.

Если напряжение приближается к нижнему порогу отключения (гистерезис 5В) начинает мерцать зелёный индикатор и при выходе напряжения за допустимые пределы начинается отсчёт времени задержки отключения, при этом красный индикатор начинает мигать, после окончания отсчёта времени происходит отключение нагрузки от сети, при этом жёлтый индикатор выключается, а красный загорается каждые 2 секунды. При возврате напряжения в норму начинается отсчёт выдержки времени включения, при этом зелёный индикатор начинает мигать (если во время отсчёта времени снова произойдёт выход напряжения за допустимые пределы, отсчёт времени сбрасывается) после окончания отсчёта времени нагрузка подключается к сети питающего напряжения. Если принудительно отключили нагрузку от сети нажатием кнопки «ТЕСТ» двухцветная индикация указывает на это поочерёдным включением красного и зелёного индикатора. Повторное нажатие кнопки «ТЕСТ» возвращает изделие в рабочий режим.

Реле УЗМ 51МД

Обзор УЗМ-50МД

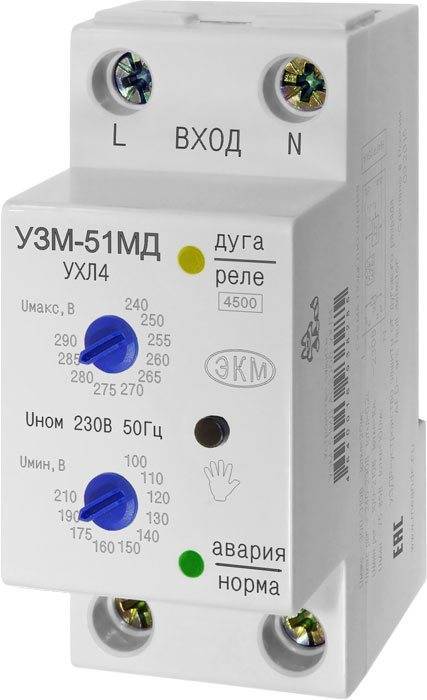

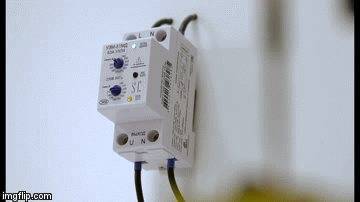

Про данную УЗМ в первую очередь нужно сказать, что это многофункциональное устройство, а не просто защита от искр и дуги. До сих пор было широко известно другое популярное изделие от Меандр — просто УЗМ-51 М, без индекса Д.

Проще говоря, модульное реле напряжения, зарекомендовавшее себя с положительной стороны.

Обзор УЗМ-50МД

Последние модели УЗМ 51МД, в отличие от первоначальных, к которым было множество претензий, уже стали сносно обеспечивать защиту от опасного искрения и дугового пробоя.

Обзор УЗМ-50МД

Кстати, старые модели у производителя Меандр, также можно перепрошить и они избавятся от своих ошибок и ложных срабатываний.

Помимо искр, данный аппарат по-прежнему защищает как от скачков напряжения, так и от его падений ниже нормы. Успешно срабатывает при обрыве ноля и защищает технику.

А еще в нем есть варисторная защита от высоковольтных импульсных скачков сетевого напряжения.

Но больших надежд на нее не возлагайте, нормальных УЗИП еще никто не отменял. Без УЗИП собрать полноценный качественный электрощит все равно не получится.

На универсальность только одного модульного аппарата защиты полагаться довольно глупо.

Обзор УЗМ-50МД

Реле напряжения РН-111 и разновидности РН-113, РН-111М

Данное реле в основном применяется в связке с контактором, так как непосредственно подключить через него можно нагрузку не более 16А (3,5квт).

И то если это моножила. Для многожильных с условием последующего обжатия наконечниками НШВИ — лучше всего только 4мм2, иначе жилы попросту не влезут в клеммные зажимы.

Для подключение большей нагрузки (до 7квт) можно приобрести РН-113. Но и его контакты выполнены довольно хилыми, поэтому для прямого подключения нагрузки через реле заявленный номинальный ток лучше поделить в 1,5 раза. Световое индикаторное табло имеется только у марок с буквой М и РН-113.

Индикация начинает отображаться при напряжении от 40В. Погрешность показаний замеренного напряжения в диапазоне от 175 до 350В — 1-2 Вольта.

Подключение реле РН-111,111М,113

Техпаспорт реле РН-111

Техпаспорт реле РН-111М

Техпаспорт реле РН-113

Конструкция и технические характеристики

Электромагнитное реле и схема защиты помещены в пластмассовый корпус, на верхнюю часть которого вынесены входные клеммы (L — фаза и N — земля), а на нижнюю — выходные (U — фаза и N — земля). Они предназначены для качественного зажима кабеля площадью поперечного сечения до 30 кв. мм.

На передней панели располагаются индикаторы, показывающие нормальный режим работы или аварию при недопустимых значениях напряжения. Желтый цвет другого индикатора свидетельствует о нормальной работе электромагнитного реле. На корпусе расположена кнопка, включающая тестовый режим. Он применяется для проверки и настройки устройства. Чтобы настроить значения нижнего и верхнего пределов напряжения, необходимо использовать специальные регуляторы на лицевой панели аппарата.

Популярные статьи  Характеристика срабатывания автоматического выключателя

Управление устройством осуществляется при помощи контроллера типа PIC12F683, который работает постоянно. Реле рассчитано на работу при напряжении 430 В на протяжении длительного времени. Элементы схемы защиты и управления на плате представлены в виде SMD-деталей. Размеры прибора составляют 83х35х63 мм. Основные технические характеристики аппарата следующие:

  • Максимальное значение тока при коммутации: 63 А.
  • Уровень защиты от перегрузок и скачков напряжения: двухпороговая.
  • Варисторная защита от импульсных скачков.
  • Наличие дистанционного управления.
  • Напряжение питания: от 36 до 430 В.
  • Рекомендуемые пороги: от 175 до 260 В.
  • Возможность ограничения значения напряжения при токе в 100 А: < 1,2 кВ.
  • Энергия поглощения одиночного импульса (10/1000 мкс): 200 Дж.
  • Максимальное значение тока поглощения при импульсах (8/20 мкс): при одиночном — 8 кА, а при повторяющихся — 6 кА.
  • Время срабатывания: не более 25 нс.
  • Настройка порога отключения потребителей при повышении значения напряжения: 240, 250, 255, 260, 265, 270, 275, 280, 285, 290 В.
  • Ускоренное отключение потребителей при критических напряжениях при высоких и низких порогах: 80 и 300 В соответственно.
  • Настраиваемый порог, при понижении напряжения: 210, 190, 175, 160, 150, 140, 130, 120, 110, 100 В.
  • Частота тока питания: 50 Гц.
  • Мощность, потребляемая при работе устройства: 1,5 Вт.
  • Максимальные ток нагрузки и мощность: 80 А и 14,5 кВт.
  • Ток короткого замыкания: 4,5 кА.
  • Задержка повторного включения: выбор пользователя (10 с или 6 мин).
  • Значение задержек отключения по верхнему и нижнему значениям напряжения, а также при критических нижнему и верхнему порогам: 20 мс, 100 мс, 10 с и 0,2 с соответственно.
  • Площадь поперечного сечения проводов, подключаемых к устройству: от 0,5 до 25 кв. мм.
  • Рабочие температуры: от -25 до +55 градусов по Цельсию.
  • Срок эксплуатации: не менее 10 лет.
  • Производитель: Россия.

Кроме того, УЗМ-51М обладает низким значением сопротивления, что способствует отличному прохождению через него электричества. Настройка значений пределов отключения производится быстро и просто. В аппарате устанавливается предохранитель заводского производства на 220 В, который не следует заменять другим номиналом. Инструкция УЗМ-51М написана понятно и на русском языке.

Назначение

Данные устройства выполняют сразу несколько функций:

  • Быстрое отключение оборудования и электроприборов в однофазных сетях в случаях выхода параметров напряжения за установленные граничные пределы. Точно так же защита срабатывает и при обрыве нулевого проводника.
  • Защита оборудования и других подключенных нагрузок на данном объекте от влияния скачков напряжения импульсного типа, произошедших в результате работы расположенных поблизости источников таких импульсов. В этом случае все приборы и электронная аппаратура оказываются надежно защищенными от разрушений и возможного возгорания.

Защитные устройства полностью контролируют состояние напряжения и предупреждают возможные причины, вызывающие срабатывание. После отключения в аварийном режиме устройство защиты УЗМ включается автоматически, когда сетевое напряжение приходит в норму. Такое включение происходит через определенное время задержки, настраиваемое пользователем.

Обзор УЗМ-50МД

Подобная защитная аппаратура может применяться при любых конфигурациях электрических сетей – TN-C, TN-S, TN-C-S, ТТ. Вместе с тем, ее использование вовсе не отменяет традиционные средства защиты – автоматы, УЗО и другие.

Кроме защиты, УЗМ-50Ц снижает пусковые токи при подключении нагрузок емкостного типа. В этом случае контакты реле замыкаются при нулевом значении сетевого напряжения, когда оно переходит через нулевой проводник.

Назначение УЗМ-51МД

Сокращенное название УЗМ расшифровывается как устройство защитное многофункциональное, а символ «Д» в маркировке означает возможность защиты от искрения при возникновении электрической дуги.

Прибор выполняет стандартную защитную функцию во время скачков и перепадов напряжения в однофазных электрических сетях. Наличие варистора позволяет справляться с импульсными перенапряжениями, возникающими под влиянием мощного оборудования, расположенного поблизости. Таким образом, вся работа устройства состоит в защите электроприборов и оборудования, предотвращении возгорания, переходящего в пожар.

Основные свойства УЗМ являются следующие:

  • Защищает домашние и другие сети от негативных явлений, связанных с искрением и электрической дугой.
  • Может использоваться в сетях с любой конфигурацией, с различными схемами подключения, при наличии или отсутствии заземления.
  • Выполняет собственные задачи и не может служить заменой обычным защитным устройствам – автоматам, УЗО и другим.
  • Не реагирует на кратковременные провалы напряжения, продолжающиеся не более 0,5 секунды. В таких случаях нагрузка не отключается и остается в работе.
  • Защита от перенапряжений и провалов напряжения в двух уровнях с соответствующими задержками по времени.
  • Наличие варисторной защиты позволяет эффективно бороться с импульсными скачками напряжения.
  • Возможность настраивать задержку включения на требуемый промежуток времени.

Какие проблемы существуют в домашней сети и как защитить абонентские сети от расхождения параметров

  • превышение допустимого напряжения более, чем на 10 %;
  • снижение напряжения в сети (просад) более, чем на 10 %;
  • кратковременное скачкообразное повышение или снижение напряжения;
  • изменение частоты переменного тока;
  • искрение, дуга на контактах при включении мощного потребителя;
  • обрыв нуля, как следствие — перекос фазы;
  • короткое замыкание на линии или внутри электроприбора.

Часть этих проблем возникает по вине пользователя (содержание оборудования и линий в ненадлежащем состоянии), часть — по вине энергоснабжающей компании. Об этом расскажем подробнее.

Качество энергоснабжения зависит от целого ряда причин:

  • изношенность и соответствие проектной нагрузке линий электропередач;
  • техническое состояние (и собственно наличие) трансформаторных подстанций на каждой абонентской линии;
  • работоспособность автоматики для поддержания параметров электросети в норме;
  • распределение нагрузки между фазами;
  • законность подключения новых абонентов (бывают случаи превышения нормативов ТУ).

Приведем пример

Условие: трехфазный ввод в многоэтажный дом, общий нуль, фазы «A», «B» и «C» равномерно распределены между подъездами 1, 2 и 3. По какой угодно причине (коррозия, механическое повреждение и прочее) происходит обрыв нуля. В это время 1 подъезд нагружен максимально (бойлеры, электродуховки), 2 подъезд — средняя нагрузка (холодильники, освещение), 3 подъезд — минимальная (пара телевизоров и несколько компьютеров).

Что произойдет с каждой фазой?

  1. Фаза «A» — 1 подъезд. Напряжение упадет до минимального значения, близко к нулю.
  2. Фаза «B» — 2 подъезд. С большой долей вероятности, напряжение останется в пределах 220 В, хотя возможно плавающее изменение потенциала.
  3. Фаза «C» — 3 подъезд. На линии с минимальной нагрузкой напряжение приближается к значению между фазами, то есть порядка 380 В.

Поскольку рабочий ток для каждого подключенного абонента (группы абонентов) не превысил установленного значения, автомат защиты по току не сработает. Электроприборы на линии «C» (3 подъезд) выйдут из строя, в самом тяжелом случае — банально сгорят. Часто такая ситуация приводит к пожару.

Как правило, мы не задумываемся, что схема подключения электроэнергии к нашему счетчику вовсе не однофазная. Это касается не только дачных поселков и небольших деревень. Любая абонентская сеть в городах, будь то Москва или районный центр на Дальнем Востоке, создается по единому принципу.

Обзор УЗМ-50МД

Можно установить индивидуальную трансформаторную подстанцию или мощный стабилизатор. Но стоимость такого оборудования может превысить потери при аварийной ситуации на линии 220 В. Какой выход? Установить устройство защиты УЗМ.

Обзор УЗМ-50МД

По надежности срабатывания и степени защиты — устройства аналогичные. Однако устройство защиты многофункциональное: например, УЗМ 51М, замыкает цепь самостоятельно, после восстановления параметров электропитания. А вот УЗИс надо включать вручную.

Популярные статьи  какие помещения относятся к влажным

Назначение

Данные устройства выполняют сразу несколько функций:

  • Быстрое отключение оборудования и электроприборов в однофазных сетях в случаях выхода параметров напряжения за установленные граничные пределы. Точно так же защита срабатывает и при обрыве нулевого проводника.
  • Защита оборудования и других подключенных нагрузок на данном объекте от влияния скачков напряжения импульсного типа, произошедших в результате работы расположенных поблизости источников таких импульсов. В этом случае все приборы и электронная аппаратура оказываются надежно защищенными от разрушений и возможного возгорания.

Защитные устройства полностью контролируют состояние напряжения и предупреждают возможные причины, вызывающие срабатывание. После отключения в аварийном режиме устройство защиты УЗМ включается автоматически, когда сетевое напряжение приходит в норму. Такое включение происходит через определенное время задержки, настраиваемое пользователем.

Обзор УЗМ-50МД

Подобная защитная аппаратура может применяться при любых конфигурациях электрических сетей – TN-C, TN-S, TN-C-S, ТТ. Вместе с тем, ее использование вовсе не отменяет традиционные средства защиты – автоматы, УЗО и другие.

Кроме защиты, УЗМ-50Ц снижает пусковые токи при подключении нагрузок емкостного типа. В этом случае контакты реле замыкаются при нулевом значении сетевого напряжения, когда оно переходит через нулевой проводник.

Конструкция

Общее устройство любого УЗМ условно делится на две части. Вход оборудуется варистором, выполняющим сглаживание всплесков или падений напряжения кратковременного характера. На выходе устанавливается силовое реле, отключающее нагрузку в опасных ситуациях. Модификации МД дополнительно оборудуются средствами обнаружения искрения в проводке. Все приборы предназначены для монтажа на ДИН-рейку.

Входные клеммы устанавливаются в верхней части пластикового корпуса, а выходные – в нижней. Их размеры вполне достаточны для подключения проводников площадью сечения до 35 мм2. В момент срабатывания УЗМ происходит разрыв только фазного проводника, поскольку нейтраль в коммутационных процессах не участвует. Она проходит через весь прибор от входа к выходу. Устройство защиты УЗМ может быть установлено на вход или подключаться на линии отдельных групп потребителей.

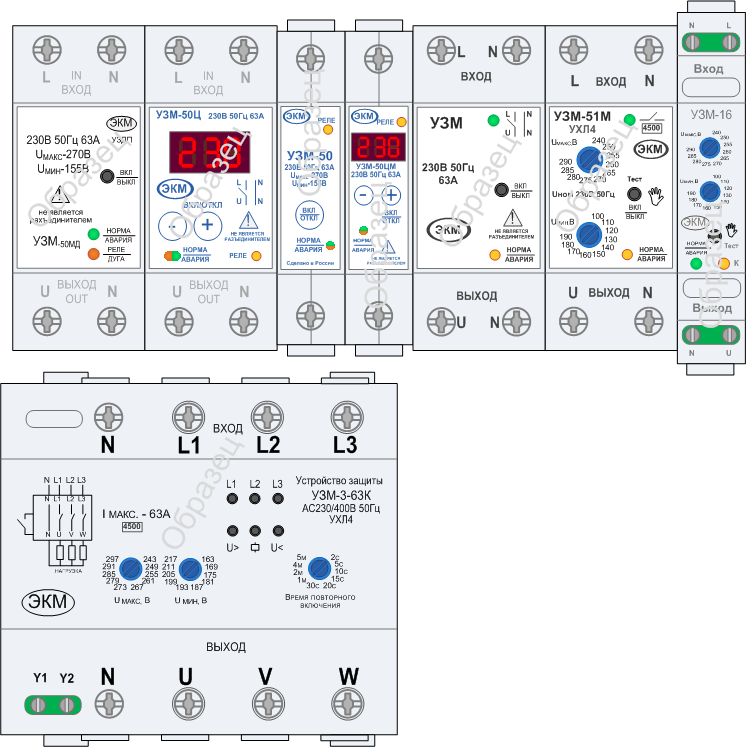

Лицевые панели в различных моделях УЗМ существенно отличаются по своему наполнению. Общим является наличие индикаторов рабочего и аварийного режимов с зеленым и красным светодиодами. Отдельные индикаторы указывают на причину отключения – перепад напряжения или электрическую дугу. Также устанавливаются регулировочные рукоятки, задающие верхний и нижний пределы напряжения, при которых отключается и включается питание. Практически во всех УЗМ имеется кнопка ручного управления, используемая в особых случаях.

На боковой панели имеется общая схема устройства и принципиальная схема подключения УЗМ. Варисторы, установленные на входе, выполняют несколько функций. Первый рассчитан на 680 вольт. Он ограничивает импульсные коммутационные перегрузки малой мощности. Второй варистор способен выдержать 620 вольт, он обеспечивает защиту по питанию. Всей работой УЗМ управляет специальный контроллер.

Тест четвертый. Перекрестные помехи.

УЗДП не должно реагировать на искрение устройств до своего входа. Но при наличии длинных линий – искрение будет вызывать просадки напряжения, которые в свою очередь приведут колебаниям тока в нагрузке, что уже УЗДП должен увидеть. Чтобы искрение у соседа не вызывало отключение УЗДП у вас, разработчики устройств принимают меры.

Для теста я собрал стенд, где длинные линии имитируются последовательно включёнными резисторами сопротивлением несколько Ом. До УЗДП включен электрочайник с прерывателем, а после УЗДП нагрузка в 1 кВт. Таким образом при последовательном дуговом пробое в цепи чайника напряжение на входе в УЗДП просаживалось с 223В до 180В.

Ни одно из УЗДП за время теста не дало ложного срабатывания из-за перекрестной помехи.

Меандр УЗМ-3-63К AC230В/AC400В УХЛ4

ТУ 3425-003-31928807-2014НАЗНАЧЕНИЕ УСТРОЙСТВА

Устройство защиты УЗМ-3-63К является разновидностью реле контроля трёхфазного напряжения со встроенным мощным трёхфазным поляризованным реле, позволяющим коммутировать большие токи. Устройство содержит функцию контроля частоты сети. Это позволяет использовать его, для включения/выключения нагрузки при работе от автономного генератора, а также для защиты различного электрооборудования от аварий сетевого напряжения. Устройство не требует подключения внешних электромагнитных пускателей для коммутации. Устройство обеспечивает защиту оборудования (производственного, административного или жилого назначения) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или перепадов напряжения на ТП (Трансформаторной подстанции), предотвращая выход оборудования из строя. Варисторная защита каждой фазы обеспечивает сохранение работоспособности при воздействии импульсов перенапряжения длительностью 8/20мкс амплитудой до 6500А. Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). При кратковременных снижениях сетевого напряжения менее 130В длительностью не более 100мс, а также ниже установленного значения 170В длительностью не более 10с, отключения нагрузки не происходит. Это позволяет не отключать нагрузку и ожидать повторного её включения с установленным временем задержки.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство устанавливается на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы устройства обеспечивают подключение проводов сечением до 25мм2. Рекомендованные сечения проводников приведены в таблице ниже. На лицевой панели расположены: поворотный переключатель«Uмакс максимального значения напряжения, поворотный переключатель «Uмин минимального значения напряжения, поворотный переключатель времени повторного включения, красный индикатор «U>» превышения линейного напряжения, жёлтый индикатор «» подключения нагрузки к потребителю, красный индикатор «U

Клеммы для подключения дистанционного управления имеют маркировку Y1 и Y2 (при замкнутом контакте реле включено, при разомкнутом — выключено).ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять для клемм Y1 и Y2 — 0,4 Нм, для остальных — 3 Нм. Следует использовать отвертку 0,6*3,5мм (для клемм Y1 и Y2)

РАБОТА УСТРОЙСТВА

Подключить устройство согласно схеме подключения. Убедиться, что контакт клеммы дистанционного управления (маркировка Y1 и Y2) находится в замкнутом состоянии,в противном случае устройство не подключит нагрузку, при этом индикаторы«>U», « и «» будут попеременно включаться. После подачи напряжения питания на вход, включаются зелёные индикаторы «L1», «L2», «L3». Если напряжение на входе в пределах установленных значений «Uмакс» и «Uмин» и обеспечивается правильный порядок чередования фаз, подключается нагрузка и включается жёлтый индикатор «». Если напряжение находится ниже/выше установленного значения включается красный индикатор «U<�»/«>U»и происходит отключение нагрузки, жёлтый индикатор «» отключается. После восстановлении напряжения на входе в пределах установленных пороговых значений, подключение нагрузки и включение жёлтого индикатора «» происходит после отсчёта установленного времени задержки включения, при этом отсчёт времени задержки индуцируется кратковременным включением жёлтого индикатора. Работа устройства при значении напряжения на входе выше установленного значения аналогична. Устройство контролирует порядок чередования фаз, снижение или превышение частоты питающей сети и разницу напряжений на фазах превышающую 25%. Работа индикаторов «>U», «, в зависимости от аварийной ситуации:

Нарушение порядка чередования фаз — попеременное включение индикаторов.

При разнице напряжения более 25% между любыми фазами — медленное одновременное включение индикаторов.

При появлении в сети высоковольтных импульсов напряжения, защита входов на варисторах шунтирует импульсы в любой из фаз на нейтральный проводник N, исключая прохождение импульса к нагрузке

Диаграмма работы устройства приведена ниже.ВНИМАНИЕ: При срабатывании устройства разрываются все фазные шины. Нулевой провод N проходит на сквозь для удобства монтажа и не коммутируется

Подключение нулевого провода к клемме N обязательно (допускается с одной стороны)!

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Индукционный нагреватель своими руками: описание простейшей схемы самодельного устройства
индукционный водонагреватель своими руками схема
Обзор УЗМ-50МД
