Электрическое поле. Проводники и диэлектрики

Электрическое взаимодействие отличается от взаимодействия тел, изучаемого механикой, прежде всего тем, что заряженные тела взаимодействуют, находясь на некотором расстоянии друг от друга. Это взаимодействие наблюдается как в вещественной среде, так и в безвоздушном пространстве. Согласно утверждению английских учёных М. Фарадея и Д. Максвелла, в пространстве, в котором находится заряженное тело, существует электрическое поле. Посредством этого поля одно заряженное тело действует на другое.

как ведут себя диэлектрики в электрическом поле

Электрическое поле материально, наряду с веществом оно представляет собой вид материи. Это означает, что электрическое поле реально, оно существует независимо от нас. Убедиться в реальности электрического поля заряженного тела можно, наблюдая его действие на другие тела.

Электрическая сила

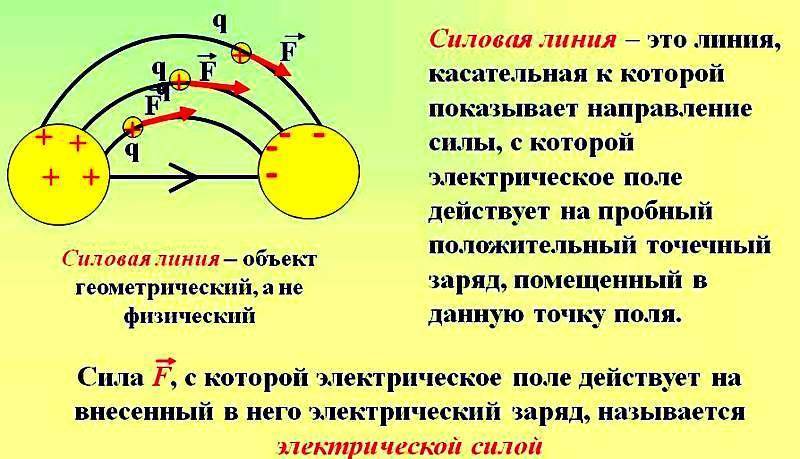

Силу, с которой поле действует на внесённый в него электрический заряд, называют электрической силой. Предположим, что в электрическое поле, существующее вокруг некоторого заряженного тела, вносят электрический заряд. Значение силы, с которой это поле действует на заряд, зависит от расстояния между зарядами и от значения этих зарядов.

Одним из способов электризации тел является электризация через влияние. Предположим, что к шару электрометра поднесли, не касаясь его, отрицательно заряженную палочку. Электрическое поле этой палочки будет действовать на заряды, содержащиеся в электрометре. При этом свободные электроны будут отталкиваться и соберутся на конце стержня и на стрелке, отклонение стрелки покажет наличие заряда. На шаре электрометра при этом будет избыточный положительный заряд. Если палочку убрать, то стрелка электрометра вернётся в ноль.

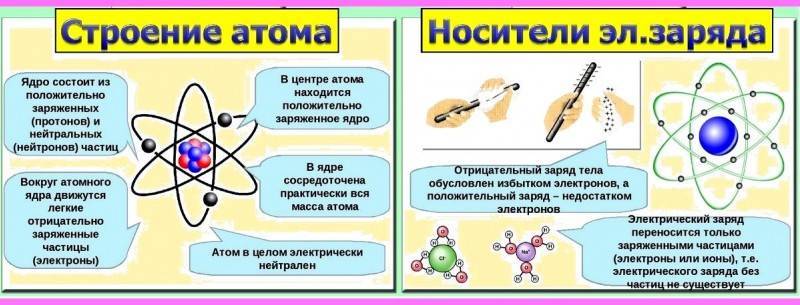

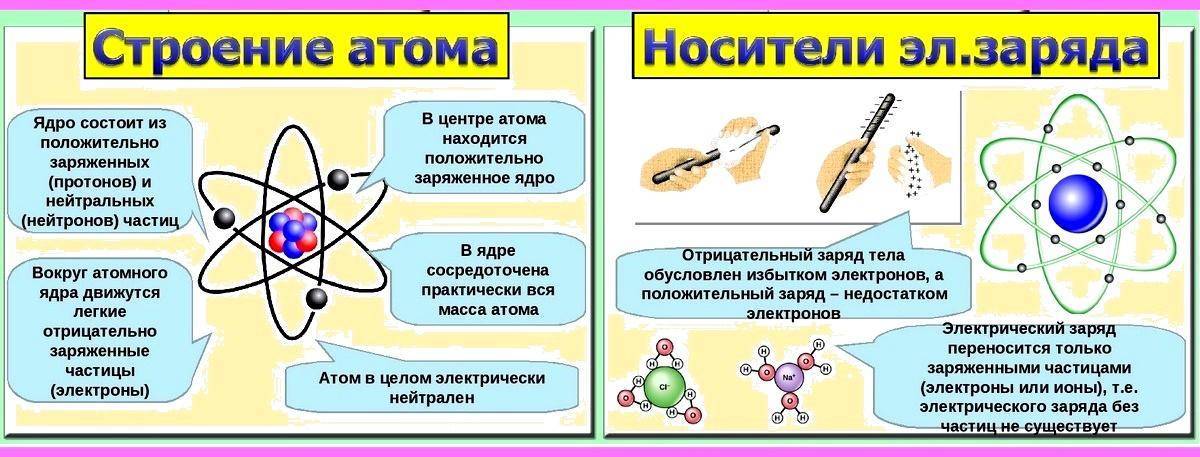

как ведут себя диэлектрики в электрическом поле

Для того чтобы на электрометре остался заряд, его нужно заземлить, т.е. соединить с Землёй. Это можно сделать, если коснуться шара электрометра рукой. Тогда электроны, стремясь уйти как можно дальше, переместятся с электрометра в землю. Если теперь убрать руку и палочку, то стрелка покажет, что электрометр заряжен. На нём останется избыточный положительный заряд. Аналогично электрометр может приобрести отрицательный заряд, если поднести к нему положительно заряженную палочку. В этом случае при заземлении на электрометре будет избыток электронов.

Проводники и диэлектрики

В рассмотренном выше опыте электрические заряды перемещались по электрометру. По эбонитовой палочке они не перемещались, в противном случае при касании её рукой она бы разряжалась. Из этого следует, что существуют вещества, по которым заряды могут перемещаться, и вещества, по которым заряды не могут перемещаться.

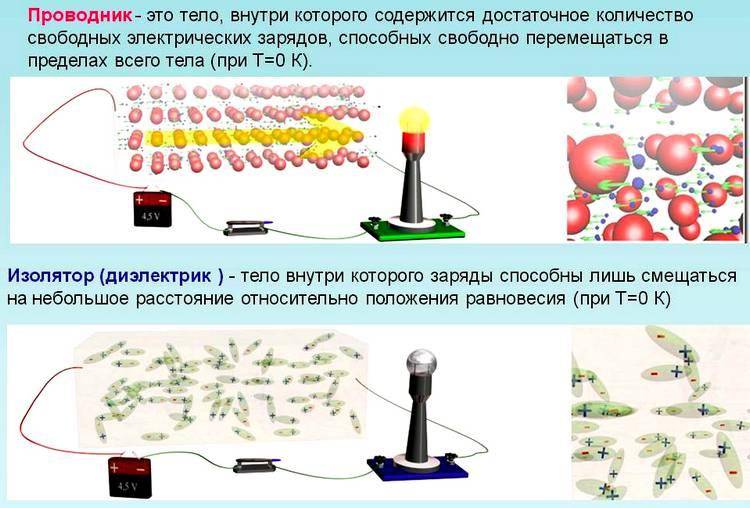

как ведут себя диэлектрики в электрическом поле

Первый класс веществ называют проводниками. Хорошими проводниками являются металлы. Это связано с тем, что в металлах существуют электроны, слабо связанные с ядром атома и имеющие возможность свободно перемещаться. Если поместить проводник в электрическое поле так, как это было в рассмотренном опыте с электрометром, то произойдёт разделение зарядов. Электрическое поле в проводниках создаётся и поддерживается источником тока.

Второй класс веществ называют диэлектриками. К ним относятся эбонит, стекло, пластмассы и пр. В диэлектрике нет свободных зарядов. Если внести диэлектрик в электрическое поле, то нейтральный атом в нём примет определённую ориентацию, однако никакого перемещения зарядов не произойдет.

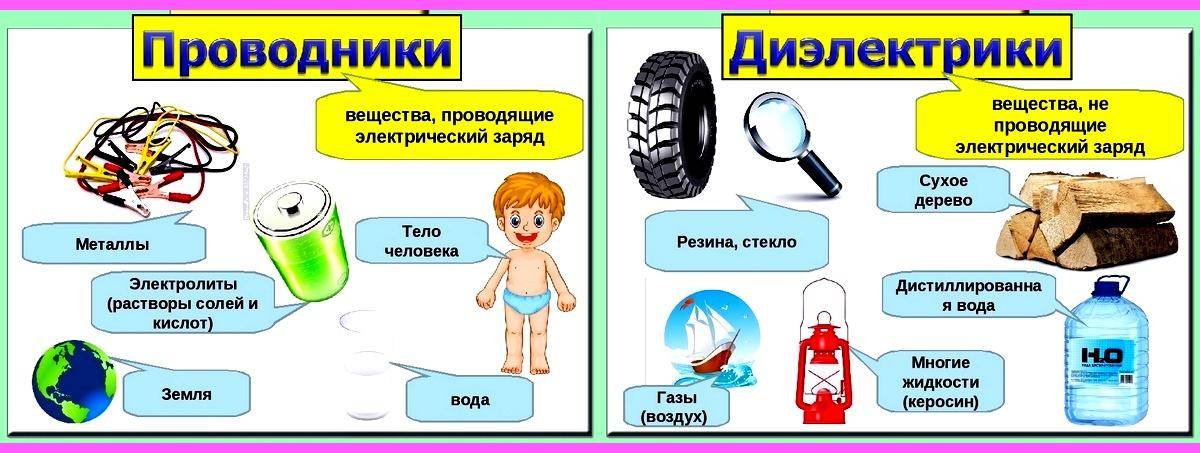

Схема «Проводники и диэлектрики»

как ведут себя диэлектрики в электрическом поле

как ведут себя диэлектрики в электрическом поле

как ведут себя диэлектрики в электрическом поле

Конспект урока «Электрическое поле. Проводники и диэлектрики».

Помещаем в постоянное поле

Теперь давайте немного отойдем от того, какие вещества могут быть диэлектриками и какие не могут ими быть, тем более что мы уже достаточно хорошо разобрались в этом вопросе.

как ведут себя диэлектрики в электрическом поле

Давайте попробуем сейчас ответить на такой интересный вопрос: что же будет, если диэлектрик поместить в постоянное электрическое поле? Сначала давайте дадим краткий ответ, а потом уже разберемся в этом вопросе более подробно. Так вот, если поместить диэлектрик в электрическое поле, то заряды диэлектрика, из которых он состоит будут под воздействием некоторых сил, которые будут:

  • смещать связанные заряды (это только электроны и ионы)
  • накладывать на беспорядочное движение тепла поля, которое будет это движение упорядочивать (положительные заряды будут идти в одну сторону с полем, а отрицательные — в обратную)
Популярные статьи  Как слить воду из стиральной машины: методы и полезные рекомендации как принудительно слить воду из стиралки

Что будет давать упорядоченное перемещение

При упорядочивании зарядов диэлектрика есть целых два варианта развития событий:

  • новое равновесное состояние с другим распределением зарядов, причем движение сразу прекращается при достижении равновесия
  • пока поле будет действовать, упорядочивание может длится, пока в нем еще останутся свободные электроны или свободные ионы, о которых мы поговорили выше

Электрическая индукция и напряженность (лучше не читать).

До сих пор мы говорили об однородном изотропном диэлектрике.
Если вещество анизотропно, то связь между индукцией и напряженностью усложняется.
Они уже не обязательно должны быть сонаправлены друг с другом. Как известно,
связь между двумя произвольными векторами осуществляется с помощью тензора второго
ранга. Таким тензором и является диэлектрическая проницаемость.



, где i,j=x,y,z

Если еще электрические поля достаточно сильные, например, в лазерах, то связь еще более усложняется


, где i,j=x,y,z    (11.24)

Поясним, что суммирование идет по повторяющимся индексам. Линейная зависимость
нарушается и в некоторых веществах (см. лекцию №12).

Аморфные диэлектрики. Какие они?

Чем особенны аморфные диэлектрики? Главное, что отличает их от других — это довольно рыхлая структура, а значит очень много пустот внутри и большое пространство, где ионы могут находится в состоянии равновесия. При этом, при переходе от одного равновесного состояния до другого энергия, расходуемая ионом будет всегда разной. В некоторых переходах ион не будет полностью высвобождаться от сдерживающих его сил, поэтому можно его условно охарактеризовать как наполовину связанный этими силами.

Такие переходы будут тратить очень небольшое количество энергии, и перемещаться ион при таких переходах сможет лишь на очень небольшое расстояние. В результате теплового перемещения такие переходы внутри аморфных тел будут встречаться гораздо чаще, ведь они требуют гораздо меньше энергии, чем другие.

Однако, небольшое количество ионов, которые содержат в себе большие запасы энергии, смогут таки преодолевать связывающие их силы и будут перемещаться на сравнительно большие расстояния.

§ 5. Проводники и диэлектрики в электрическом поле

Как нам уже известно, проводник представляет собой тело, которое содержит большое число свободных электронов, заряды которых компенсируются положительными зарядами ядер атомов. Если металлический проводник поместить в электрическое поле (рис. 12), то под влиянием сил поля свободные электроны проводника придут в движение в сторону, противоположную направлению сил поля. В результате этого на одной стороне проводника возникает избыточный отрицательный заряд, а на другой стороне проводника — избыточный положительный заряд.

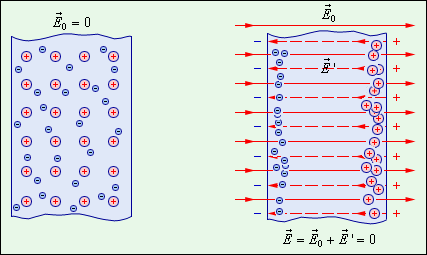

Рис. 12. Проводник в электрическом поле

Разделение зарядов в проводнике под влиянием внешнего электрического поля называется электризацией через влияние, или электростатической индукцией, а заряды на проводнике — индуцированными зарядами.

Индуцированные заряды проводника создают добавочное электрическое поле, направление которого противоположно внешнему полю.

Результирующее электрическое поле внутри проводника уменьшается, а вместе с ним уменьшаются силы, действующие на перераспределение зарядов. Движение зарядов в проводнике прекратится, когда напряженность поля, вызванного индуцированными зарядами проводника εп, станет равной напряженности внешнего поля εвн, а результирующая напряженность поля внутри проводника будет равна нулю.

Как было указано выше, диэлектрик отличается от проводника отсутствием свободных электронов (точнее, весьма малым количеством свободных электронов). Электроны атомов диэлектрика прочно связаны с ядром атома.

Диэлектрик, внесенный в электрическое поле, так же как и проводник, электризуется через влияние. Однако между электризацией проводника и диэлектрика имеется существенная разница. Если в проводнике под влиянием сил электрического поля свободные электроны передвигаются по всему объему проводника, то в диэлектрике свободного перемещения электрических зарядов произойти не может. Но в пределах каждой молекулы диэлектрика возникает смещение положительного заряда вдоль направления электрического поля и отрицательного заряда в обратном направлении. В результате на поверхности диэлектрика возникнут электрические заряды.

Рассматриваемое явление называется поляризацией диэлектрика.

Различают диэлектрики двух классов. У диэлектриков первого класса молекула в нейтральном состоянии имеет положительный и отрицательный заряды, настолько близко расположенные один к другому, что действие их взаимно компенсируется. Под влиянием электрического поля положительные и отрицательные заряды в пределах молекулы несколько смещаются один относительно другого, образуя диполь* (рис. 13).

* ()

Рис. 13. Электрические заряды молекул диэлектрика: а — без внешнего поля, б — при наличии поля

У диэлектриков второго класса молекулы и в отсутствие электрического поля образуют диполи. Такие диэлектрики называются полярными. К ним относятся вода, аммиак, эфир, ацетон и т. д. У таких диэлектриков при отсутствии электрического поля диполи в пространстве расположены хаотически, и вследствие этого результирующее электрическое поле вокруг полярного диэлектрика равно нулю. Под действием внешнего электрического поля молекулы (а стало быть, и диполи) стремятся повернуться так, чтобы их оси совпали с направлением внешнего поля. С устранением электрического поля поляризация диэлектрика исчезает. Таким образом, поляризация представляет собой упругое смещение электрических зарядов в веществе диэлектрика.

Популярные статьи  Трековые светильники в интерьере

При некоторой определенной величине напряженности электрического поля смещение зарядов достигает предельной величины, после чего происходит разрушение — пробой диэлектрика, в результате которого диэлектрик теряет свои изолирующие свойства и становится токопроводящим.

Напряженность электрического поля, при которой наступает пробой диэлектрика, называется пробивной напряженностью εпр. Напряженность поля, допускаемая при работе диэлектрика εдоп, должна быть меньше пробивной напряженности. Отношение

называется запасом прочности.

Приведем значения пробивной напряженности (в кв/мм) для некоторых диэлектриков:

Использование

При применении диэлектриков — одного из наиболее обширных классов электротехнических материалов — довольно четко определилась необходимость использования как пассивных, так и активных свойств.

Диэлектрики используются не только как изоляционные материалы.

Пассивные свойства

Пассивные свойства диэлектрических материалов используются, когда их применяют в качестве электроизоляционных материалов и диэлектриков конденсаторов обычных типов. Электроизоляционными материалами называют диэлектрики, которые не допускают утечки электрических зарядов, то есть с их помощью отделяют электрические цепи друг от друга или токоведущие части устройств, приборов и аппаратов от проводящих, но не токоведущих частей (от корпуса, от земли). В этих случаях диэлектрическая проницаемость материала не играет особой роли или она должна быть возможно меньшей, чтобы не вносить в схемы паразитных ёмкостей. Если материал используется в качестве диэлектрика конденсатора определённой ёмкости и наименьших размеров, то при прочих равных условиях желательно, чтобы этот материал имел большую диэлектрическую проницаемость.

Активные свойства диэлектриков

Активными (управляемыми) диэлектриками являются сегнетоэлектрики, пьезоэлектрики, пироэлектрики, электролюминофоры, материалы для излучателей и затворов в лазерной технике, электреты и др.

Электрический диполь

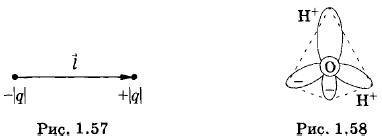

На большом расстоянии от молекулы ее можно приближенно рассматривать как совокупность двух точечных зарядов, равных по модулю и противоположных по знаку, находящихся на некотором расстоянии l друг от друга (рис. 1.57). Такую нейтральную в целом систему зарядов называют электрическим диполем.

Электрические свойства диполя характеризуются электрическим дипольным моментом. Электрический момент диполя равен произведению модуля одного из электрических зарядов диполя на вектор , проведенный от отрицательного заряда диполя к положительному:

как ведут себя диэлектрики в электрическом поле

Дипольным моментом обладает, например, молекула воды. Однако распределение электрических зарядов у молекулы Н20 гораздо сложнее, чем у NaCl. Устроена молекула воды приблизительно следующим образом. Из восьми электронов атома кислорода два находятся вблизи ядра. Пара электронов с внешней оболочки спаривается с двумя электронами атомов водорода, удерживая все три атома (один кислорода и два водорода) друг около друга. Остающиеся четыре электрона движутся парами по орбитам, простирающимся в стороны, противоположные атомам водорода. Примерная схема электронных орбит в молекуле воды изображена на рисунке 1.58. Верхняя по рисунку часть молекулы имеет положительный заряд, а нижняя — отрицательный. В результате молекулу на большом расстоянии тоже можно рассматривать как электрический диполь. Электрический дипольный момент молекулы воды по сравнению с дипольными моментами других молекул оказывается большим: р = 1,87 • 10-18 СГСЭр.

как ведут себя диэлектрики в электрическом поле

Что такое полупроводник

Полупроводник по обозначению – вещество, электрическая проводимость которого меньше, чем у металла, и больше, чем у диэлектрика.

Полупроводники

Отличие полупроводника в том, что его электропроводность зависит от температурного режима и объема примесей в составе. Материал обладает характеристиками, как проводящими, так и диэлектрическими.

При увеличении температуры электропроводность вещества растёт, а уровень сопротивления падает. При уменьшении температуры сопротивление стремится к бесконечности.

Благодаря своим уникальным свойствам, полупроводники применяются во многих отраслях промышленности: это и маломощные SMD на печатных платах, и устройства высокой мощности, например, тиристоры в силовой преобразовательной технике.

Вещества в электрическом поле

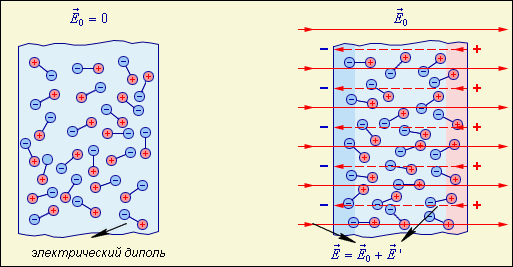

При помещении в электростатическое поле полярного диэлектрика, диполи переориентировываются таким образом, что внутреннего поля направлен в противоположную сторону относительно вектора напряженности внешнего поля E.

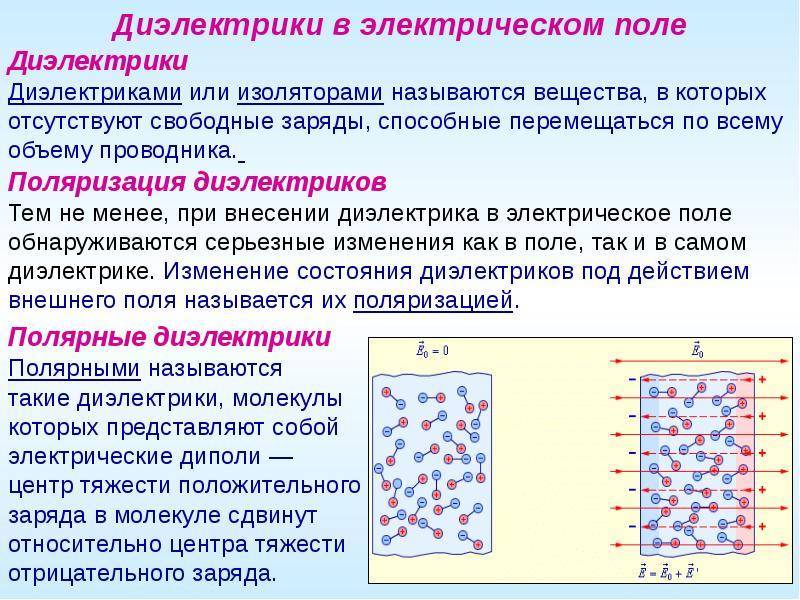

как ведут себя диэлектрики в электрическом поле

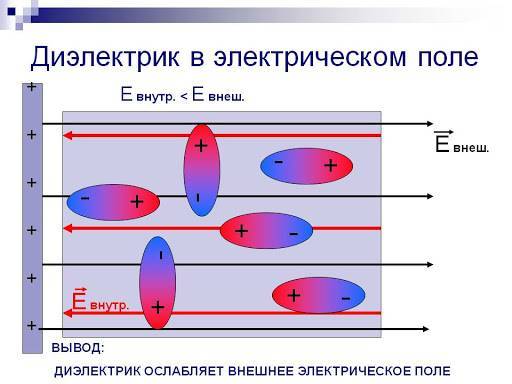

Поляризация приводит к ослаблению внешнего электрического поля в раз, где — диэлектрическая проницаемость

Аналогичным образом ведут себя кристаллические диэлектрики.

При помещении во внешнее поле неполярного диэлектрика у нейтральных молекул деформируются электронные облака, происходит электронная поляризация.

как ведут себя диэлектрики в электрическом поле

При помещении проводника все свободные заряды одного знака устремляются в одну сторону, заряды противоположного знака в противоположную сторону, это явление называется электростатической индукцией. Внутреннее поле, которое при этом образуется внутри проводника «гасит» внешнее поле.

как ведут себя диэлектрики в электрическом поле

Так как свободные заряды концентрируются по краям, а не во всем объеме вещества, как у диэлектриков, то внутри проводника отсутствует электростатическое поле. Напряженность внутри проводника равна нулю. Использование этого свойства называется электростатической защитой. Помещенные внутрь проводника тела не будут испытывать действие внешнего электростатического поля, проводник как бы ограждает.

как ведут себя диэлектрики в электрическом поле

Презентация на тему Проводники и диэлектрики По электрическим свойствам уровню подвижности заряженных частиц вещества деление проводники диэлектрики полупроводники. Транскрипт

2

Проводники и диэлектрики По электрическим свойствам (уровню подвижности заряженных частиц) вещества деление проводники диэлектрики полупроводники

3

Проводники и диэлектрики все металлы Имеются заряженные частицы (заряды частиц = свободные заряды) Способные перемещаться внутри проводника под действием электрического поля Проводники Диэлектрики Состоят из нейтральных в целом атомов или молекул Заряженные частицы связаны друг с другом и не могут перемещаться под действием поля по всему объему тела

Популярные статьи  правила пользования диэлектрическими перчатками

4

Проводники и диэлектрики Свободные заряды – заряженные частицы одного знака, способные перемещаться под действием электрического поля Не могут возникнуть, если энергия связи электрона со своим атомом велика по сравнению с энергией взаимодействия с соседними атомами вещества СВЯЗАННЫЕ ЗАРЯДЫ

5

Проводники и диэлектрики — вещество, в котором свободные заряды могут перемещаться по всему объему ПРОВОДНИК металлы растворы солей, кислот, щелочей Влажный воздух плазма Тело человека

6

Проводники В металлах носители свободных зарядов = электроны При образовании металла из нейтральных атомов атомы взаимодействуют друг с другом электроны внешних оболочек атомов полностью утрачивают связи со своими атомами и становятся собственностью всего проводника в целом положительные ионы окружены отрицательно заряженным газом из электронов (взаимодействие кулоновское)

7

Проводники электрические заряды неподвижны! поле внутри проводника = 0 в проводнике – свободные заряды существовал бы электрический ток E 0 иначе НЕТ ТОКА – НЕТ И ПОЛЯ!!!

8

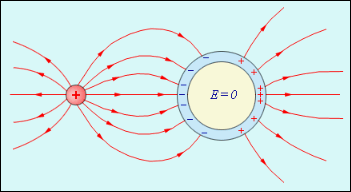

Проводники заряженный незаряженный, помещенный во внешнее электрическое поле ПРОВОДНИК ВНУТРИ E = 0 (поле отсутствует)
