Использование параметра внутреннего сопротивления при отработке технологии изготовления источников тока и диагностике их состояния

Измерения внутреннего сопротивления ХИТ
могут быть использованы разработчиками при
отработке технологии их изготовления. В этом
случае наиболее полезной является информация о сопротивлении RΩ, так как она дает возможность лучше выявить все зависимости
между конструктивными и технологическими
параметрами и конечными характеристиками
изделия. Такая информация помогает быстрее
выбрать лучший сепарационный материал, определить допуски при дозировке электролита,
оценить плотность сборки.

Для диагностики технического состояния
ХИТ (степени разряженности, степени деградации, состояния после длительного хранения) в зависимости от природы источников
тока разных электрохимических
систем полезной может быть информация и об омическом сопротивлении, и о поляризационном.

У герметичных источников тока с водным
электролитом (щелочных и свинцово-кислотных) осушение сепаратора в результате разбухания электродов и некоторых потерь воды,
изменение плотности сборки электродов и деформация аккумуляторов в результате повышенного давления приводят к увеличению
омического сопротивления. У литиевых источников тока этот эффект выражен меньше, а изменение поверхностной анодной пленки сказывается на поляризационном сопротивлении.

К сожалению, изменения параметров внутреннего сопротивления ХИТ в литературе обычно описывают только качественно.
Из-за большого спектра используемых в разных приложениях источников тока, разнообразия их конструкций и технологий изготовления диагностика состояния ХИТ по величине их внутреннего сопротивления может стать
возможной лишь при накоплении данных относительно конкретных источников тока ,
так как:

  • разброс RΩ свежеизготовленных ХИТ конкретного типа может быть соизмерим с изменением RΩ этого источника тока в процессе разряда; это в наибольшей степени касается отечественных аккумуляторов;
  • разброс внутреннего сопротивления аккумуляторов ведущих зарубежных компаний, таких как SAFT, SANYO, PANASONIC, обычно не превышает 20%;
  • изменения RΩ при изменении степени разряженности зависят от типа источника тока и его емкости;
  • изменения RΩ при изменении степени разряженности и степени деградации различны у разных производителей;
  • диагностика литиевых источников тока по их внутреннему сопротивлению затруднена из-за быстрой пассивации анода, а разброс сопротивления пассивной пленки значительно увеличивается со временем хранения.

Возможности диагностирования состояния
литий-ионных аккумуляторов изучены плохо, но известно, что их омическое сопротивление в процессе разряда увеличивается мало,
а пассивация их анодов разного состава соизмерима с пассивацией металлического литиевого анода в литиевых элементах.

Из сказанного следует, что определение состояния источника тока с неизвестной предысторией эксплуатации весьма проблематично.
Однако при периодическом измерении RΩ
ХИТ в процессе эксплуатации (при одинаковой высокой степени заряженности и температуре) можно прогнозировать его работоспособность. Обычно источники тока считаются работоспособными до тех пор, пока их
фактическая разрядная емкость Сраз не станет
менее 60–50% от номинальной емкости (Сн).
Зависимость Сраз и омического сопротивления в пределах этого периода эксплуатации
достаточно точно описывается эмпирическим
уравнением

Сраз RΩ = const

Поэтому, измерив омическое сопротивление
RΩ используемого источника тока в начале эксплуатации, при периодических последующих
его измерениях можно с достаточной точностью предсказывать реальную емкость ХИТ.
И эта процедура занимает всего несколько секунд. Измерения сопротивления возможны
и на работающих в буферном режиме батареях.

Выявление момента ускорения деградации
источников тока позволяет своевременно принять меры по восстановлению их работоспособности или замене.

По скорости изменения сопротивления в течение срока службы можно судить и о правильности условий эксплуатации.

Сравнение величин RΩ аккумуляторов в составе батареи можно использовать для быстрого выявления «слабых». Деформация аккумуляторов или высыхание сепаратора приводит
к значительному увеличению сопротивления
относительно среднего его значения для всех
аккумуляторов батареи.

Источник ЭДС

Электротехника – это область науки и техники, изучающая электрические и магнитные явления и их использование в практических целях. Электрическая цепь – это совокупность устройств, предназначенных для производства, передачи, преобразования и использования электрического тока. Все электротехнические устройства по назначению, принципу действия и конструктивному оформлению можно разделить на три большие группы. Источники энергии , то есть устройства, вырабатывающие электрический ток генераторы, термоэлементы, фотоэлементы, химические элементы. Приемники , или нагрузка, то есть устройства, потребляющие электрический ток электродвигатели, электролампы, электромеханизмы и т. Проводники, а также различная коммутационная аппаратура выключатели, реле, контакторы и т. Направленное движение электрических зарядов называют электрическим током.

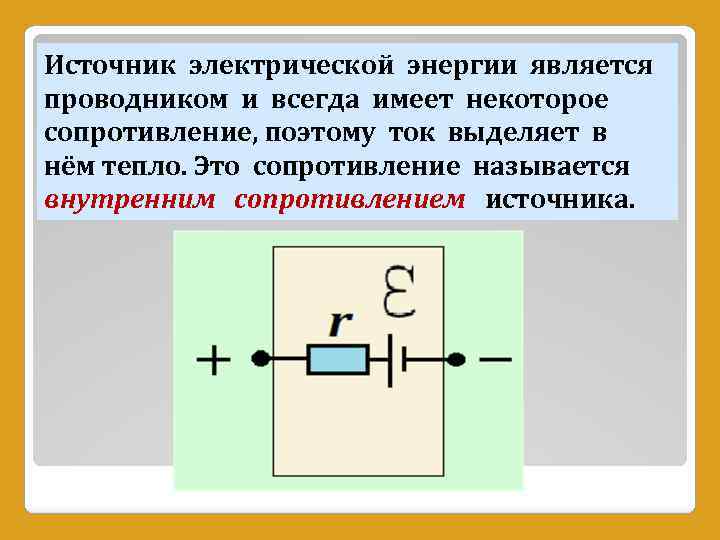

Допустим, есть простейшая электрическая замкнутая цепь, включающая в себя источник тока, например генератор, гальванический элемент или аккумулятор, и резистор, обладающий сопротивлением R. Поскольку ток в цепи нигде не прерывается, то и внутри источника он течет. В такой ситуации можно сказать, что любой источник обладает некоторым внутренним сопротивлением, препятствующим току. Это внутреннее сопротивление характеризует источник тока и обозначается буквой r.

Измерение сопротивления петли фаза-нуль

Петля «фаза – нуль» – это электрическая цепь переменного тока, которая может возникнуть в результате короткого замыкания между проводами: «фаза» и «ноль» или «фаза» и «фаза». Разрушение изоляции, механические повреждения или случайное соединение оголённых участков кабеля между собой могут стать этому причиной. В установках с глухо заземлённой нейтралью нулевой проводник физически связан с нейтралью трансформатора, она подключена к контуру заземления. При замыкании на корпус или соединении фаз между собой образуется цепь (петля).

Главная задача проводимых измерений – узнавать, каким будет величина тока через петлю при КЗ. Это обязательно для расчёта и подбора защитного оборудования. Хорошим результатом будет маленькое сопротивление петли, тогда ток Iк.з. будет наибольшим. От его величины зависит, как быстро сработает защитный автоматический выключатель.

Чем меньше времени будет затрачено на отключение повреждённой или закороченной цепи, тем больше шансов предотвратить пожар от возгорания кабельной сети. При попадании человека под удар электрического тока в результате прикосновения или короткого замыкания автоматическое снятие напряжения спасёт ему жизнь.

На предприятиях ежегодно проводится комплекс измерений защитного заземления и сопротивления петли фаза – ноль. При неудовлетворительных результатах проводится ряд мероприятий:

  • заменяются участки провода, не отвечающие требованиям по диаметру сечения;
  • перекручиваются болтовые соединения с обязательной установкой врезных шайб;
  • вскрываются контуры защитных заземлений и осматриваются на предмет целостности сварных соединений и состояния элементов заземления;
  • при необходимости в контур защитного заземления добавляются дополнительные элементы;
  • исключается последовательное подключение корпусов устройств к общей шине заземления.
Популярные статьи  Электромонтажные работы в квартире

После выполнения комплекса мероприятий измерения проводятся повторно.

внутреннее сопротивление источника тока

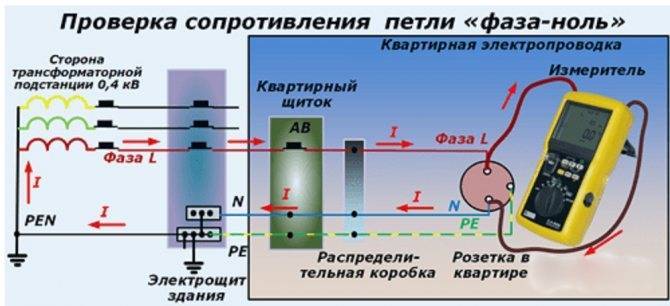

Проверка сопротивления петли «фаза – ноль»

ЭДС и напряжение. Внутреннее сопротивление источников питания.

ЛикБез > Аналоговая техника

ЭДС и напряжение. Внутреннее сопротивление источников питания.Ликбез так ликбез!Закон Ома. Вот я о чем.О законе Ома мы уже говорили. Поговорим еще раз — с несколько иной стороны. Не вдаваясь в физические подробности и выражаясь простым кошачьим языком, закон Ома гласит: чем больше э.д.с. ( электродвижущая сила), тем больше ток, чем больше сопротивление, тем меньше ток.Переведя сие заклинание на язык сухих формул получаем:

I=E/R

где:I — сила тока,E — Э.Д.С. — электродвижущая силаR — сопротивлениеТок измеряется в амперах, э.д.с. — в вольтах, а сопротивление носит гордое имя товарища Ома.Э.д.с. — это есть характеристика идеального генератора, внутренне сопротивление которого принято считать бесконечно малым. В реальной жизни такое бывает редко, поэтому в силу вступает закон Ома для последовательной цепи (более знакомый нам):

I=U/R

где:U — напряжение источника непосредственно на его клеммах.Рассмотрим простой пример.Представим себе обычную батарейку в виде источника э.д.с. и включенного последовательно с ним некоего резистора, который будет олицетворять собой внутреннее сопротивление батарейки. Подключим параллельно батарейке вольтметр. Его входное сопротивление значительно больше внутреннего сопротивления батарейки, но не бесконечно большое — то есть, через него потечет ток. Величина напряжения, которую покажет вольтметр будет меньше величины э.д.с. как раз на величину падения напряжения на внутреннем воображаемом резисторе при данном токе.Но, тем не менее именно эта величина и принимается за напряжение батарейки.Формула конечного напряжения при этом будет иметь следующий вид:

U(бат)=E-U(внутр)

Так как со временем у всех элементов питания внутреннее сопротивление увеличивается, то и падение напряжения на внутреннем сопротивлении тоже увеличивается. При этом напряжение на клеммах батарейки уменьшается. Мяу!Разобрались!Что же происходит, если вместо вольтметра к батарейке подключить амперметр? Так как собственное сопротивление амперметра стремится к нулю, мы фактически будем измерять ток, протекающий через внутреннее сопротивление батарейки. Так как внутренне сопротивление источника очень небольшое, измеренный при этом ток может достигать н ескольких ампер.Однако следует заметить, что внутреннее сопротивление источника является таким же элементом цепи, как и все остальные. Поэтому при увеличении тока нагрузки падение напряжения на внутреннем сопротивлении также увеличится, что приводит к уменьшению напряжения на нагрузке. Или как мы, радиокоты, любим выражаться — к просадке напруги.Чтобы изменение нагрузки как можно меньше влияло на выходное напряжение источника его внутреннее сопротивление стараются свести к минимуму.Можно так подобрать элементы последовательной цепи, чтобы на каком-нибудь из них получить напряжение, уменьшенное, по сравнению с исходным, во сколько угодно раз.

Простейший делитель напряжения состоит из двух резисторов.Чем меньшую часть исходного напряжения мы хотим получить и передать в нагрузку, тем меньше должно быть сопротивление резистора, с которого оно снимается. Кроме того, сопротивление этого резистора должно быть значительно меньше, чем сопротивление нагрузки, иначе подключение нагрузки изменит сопротивление всего участка, и напряжение на нем изменится.Частенько вместо одного из резисторов делителя используют саму нагрузку. В этом случае второй резистор, на котором гасится избыток напряжения, называют гасящим сопротивлением.Подключив резистор параллельно нагрузке, можно уменьшить идущий через нее ток. Резистор, который включается для ответвления лишнего тока, порядочные коты называют шунтом (ШУНТ в переводе на русский — обходной путь).

Нормальные герои всегда идут шунтом! (Шутка!)Чем меньше сопротивление шунта, тем большая часть тока пойдет через него и меньшая через нагрузку.

Аппаратура для измерений внутреннего сопротивления источников тока

В России до настоящего времени стандартизованной аппаратуры для измерений внутреннего сопротивления ХИТ на постоянном
токе нет. А аппаратура для импедансных исследований очень дорога и используется только в исследовательских центрах.

Измерения сопротивления источников тока, которые реализованы в зарубежной диагностической аппаратуре для ХИТ небольшой
емкости, привязаны к методике измерений
на постоянном токе, но обычно не к стандарту, и потому разрешают вопрос только сравнительных испытаний однотипных источников тока.

В настоящее время, когда стала обязательной оценка характеристики внутреннего сопротивления выпускаемых источников тока,
и вопросы диагностирования технического состояния массовой продукции требуют решения, необходима аппаратура, достаточно простая и универсальная, доступная как компаниям, производящим источники тока, так
и сервисным службам.

В ООО «Мегарон» разработан тестер-анализатор внутреннего сопротивления химических источников тока, который осуществляет измерения сопротивления как постоянному току, так и переменному частотой 1 кГц.

Технические характеристики:

Внешний вид тестера показан на рисунке.

Рисунок. Тестер для измерения внутреннего сопротивления источников тока

Временная диаграмма соответствует ГОСТу
на щелочные аккумуляторы.

Омическое сопротивление, а также импеданс на частоте 1000 Гц измеряются в гальваностатическом режиме при токе разряда I1 в течение первых десяти секунд. За это время производится несколько измерений с усреднением результатов. Полное сопротивление вычисля-
ется в соответствии с формулой (1). Поляризационное сопротивление вычисляется как
разница полного и омического сопротивлений.

Тестер обеспечивает точные измерения омического сопротивления и сопротивления на частоте 1000Гц, а полное и поляризационное сопротивления вычисляются при токах меньше
регламентированных, однако и эти параметры
могут использоваться для сравнительных оценок однотипных источников тока.

Результаты измерений (НРЦ, величины
омического сопротивления, поляризационного и полного, импеданса при 1000 Гц) считываются поочередно с 4-разрядного дисплея.

Разработан измеритель позволяющий работать автономно и совместно с компьютером.

При подключении к компьютеру имеются
дополнительные возможности:

  • Автоматическая регистрация и сохранение параметров ХИТ.
  • Ведение базы обслуживавшихся ХИТ
  • Отбраковка ХИТ. Параметры по которым ведется отбраковка и их величины могут задаваться во всем рабочем диапазоне.
  • При подключении внешнего зарядно-разрядного устройства снятие зависимостей измеряемых параметров от степени заряженности ХИТ.

Разрабатывается модификация тестера для
измерения сопротивления герметизированных свинцово-кислотных батарей, которая дает возможность также и измерения тока короткого замыкания.

Разрабатываются модификации тестера:

  • с подключением к компьютеру через СОМ- порт для мониторинга всех параметров сопротивления в процессе заряда-разряда;
  • Пригодные для измерения сопротивления герметизированных свинцово-кислотных батарей, которые дают возможность также и измерения тока короткого замыкания.

Расширение диапазона обследуемых в соответствии со стандартом МЭК источников
тока возможно при создании универсального
стационарного прибора, где тестовый ток для
измерений внутреннего сопротивления на постоянном токе будет задаваться вшироком диапазоне, а временная его диаграмма будет соответствовать стандарту на любые источники
тока. Изготовление такого прибора планируется в самое ближайшее время.

Авторы выражают благодарность А. А. Тагановой за помощь в подготовке материала.

Разрядная емкость источника

Величина, зависящая от силы тока разряда, называется разрядной ёмкостью источника. Это электрический заряд, который отдаёт источник в процессе эксплуатации в зависимости от тока нагрузки. Эту величину можно считать постоянной условно. Так, стартерный аккумулятор, имеющий разрядную ёмкость С = 55 А*ч, при токе разряда 5,5 А проработает 10 часов. При запусках холодного или имеющего неисправность автомобиля аккумулятор можно разрядить за несколько минут.

Для того чтобы найти остаточную разрядную ёмкость, производят циклы «заряд – разряд». Они выполняются при помощи нагрузочных сопротивлений. Разряд на нагрузочное сопротивление производят до минимально допустимых значений плотности электролита. При этом замеряется время работы под нагрузкой. Это актуально при сезонном обслуживании аккумуляторов для выявления процессов саморазряда.

Популярные статьи  зануление и заземление в чем разница

Разрядная ёмкость автомобильного аккумулятора

Внутреннее сопротивление источников тока – важная величина. Методы, применяемые для её снижения, являются прямыми путями увеличения отдаваемой мощности источника, значит, повышения производительности двухполюсников. Правильное измерение и вычисление импеданса эквивалентных схем позволяют приблизить двухполюсник к идеальному источнику.

Как проявляется внутреннее сопротивление

Личин у него очень много. Вот некоторые из них.

Прокрастинация и самосаботаж

Вот сейчас пройду ещё пару квестов в «Ведьмаке» и точно примусь за диплом. Да, я помню, что дедлайн завтра и, если я ничего не сдам, меня могут отчислить. Но всё равно буду играть до ночи и сяду за работу в самый последний момент. Если вообще сяду.

Избегание и откладывание

Надо бы подтянуть английский, чтобы меня повысили. Но сейчас и так много дел. Вот разгребу их все и тогда сразу займусь изучением языка. И вообще, давайте не будем пока об этом.

Перфекционизм

Если я буду писать книгу, то она должна быть гениальной — такой, чтобы сразу номинировали на «Букера». Нет, на Нобелевку. И чтобы напечатали миллионным тиражом и в первый же день восхищённые читатели всё скупили. Что? Так не получится? Ну тогда я и писать ничего не буду.

Инертность и поиск оправданий

Хотел установить на телефон приложение для домашних тренировок, но оно, оказывается, платное. 500 рублей в месяц как‑то жалко. Можно, конечно, бесплатные найти, но это искать, выбирать, смотреть… Нет, как‑нибудь в другой раз потренируюсь.

Занудство

Хочу пройти курсы интернет‑маркетинга, но вот в первой школе нет раздела про контекстную рекламу, во второй обучение на 10 тысяч дороже, а в третьей у преподавателя страница в Facebook какая‑то неубедительная. И вообще, вдруг я не справлюсь или работу потом не найду. Наверное, стоит ещё раз всё хорошенько обдумать, взвесить за и против, составить сравнительную таблицу — и тогда я, может быть, решусь.

Пессимизм

Хочется эмигрировать, но это так долго, сложно и дорого. Уверен, что ничего у меня всё равно не получится, так что лучше и не пытаться.

Отрицание и защита

Я тут подумал и понял, что мне на самом деле не нужно менять работу. Зарплата стабильная, соцпакет какой‑никакой. Сейчас кризис, лучше сидеть в тепле и не высовываться. Роста нет? Это не главное, я уже о нём не переживаю.

Самокритика

Что это ты удумал? На танцы пойти? Посмотри на себя, ты же деревянный, музыку не слышишь, в ритм не попадаешь. Какие тебе танцы, не смеши людей — пойди лучше полы помой.

Страхи и блоки

Смотрю на чистый лист и не знаю, что нарисовать. Вдруг нарисую что‑то, а получится ерунда, за которую меня раскритикуют.

Основные понятия

Электрический ток течёт, когда замкнутый контур позволяет электронам перемещаться от высокого потенциала к более низкому в цепи. Иначе говоря, ток требует источника электронов, обладающего энергией для приведения их в движение, а также точки их возвращения отрицательных зарядов, для которой характерен их дефицит. Как физическое явление ток в цепи характеризуется тремя фундаментальными величинами:

  • напряжение;
  • сила тока;
  • сопротивление проводника, по которому движутся электроны.

Сила и напряжение

Сила тока (I, измеряется в Амперах) есть объём электронов (заряд), перемещающихся через место в цепи за единицу времени. Иными словами, измерение I — это определение количества электронов, находящихся в движении

Важно понимать, что термин относится только к движению: статические заряды, например, на клеммах неподсоединённой батареи, не имеют измеряемого значения I. Ток, который протекает в одном направлении, называется постоянным (DC), а периодически изменяющий направление — переменным (AC)

Напряжение можно проиллюстрировать таким явлением, как давление, или как разность потенциальной энергии предметов под воздействием гравитации. Для того чтобы создать этот дисбаланс, нужно затратить предварительно энергию, которая и будет реализована в движении при соответствующих обстоятельствах. Например, в падении груза с высоты реализуется работа по его подъёму, в гальванических батареях разность потенциалов на клеммах образуется за счёт преобразования химической энергии, в генераторах — в результате воздействия электромагнитного поля.

Вам это будет интересно Какой мультиметр лучше выбрать для дома и автомобиля

Сопротивление проводников

Независимо от того, насколько хорош обычный проводник, он никогда не будет пропускать сквозь себя электроны без какого-либо сопротивления их движению. Можно рассматривать сопротивление как аналог механического трения, хотя это сравнение не будет совершенным. Когда ток протекает через проводник, некоторая разность потенциалов преобразуется в тепло, поэтому всегда будет падение напряжения на резисторе. Электрические обогреватели, фены и другие подобные устройства предназначены исключительно для рассеивания электрической энергии в виде тепла.

Упрощённо сопротивление (обозначается как R) является мерой того, насколько поток электронов тормозится в цепи. Оно измеряется в Омах. Проводимость резистора или другого элемента определяется двумя свойствами:

  • геометрией;
  • материалом.

Форма имеет важнейшее значение, это очевидно на гидравлической аналогии: протолкнуть воду через длинную и узкую трубу гораздо тяжелее, чем через короткую и широкую. Материалы играют определяющую роль. Например, электроны могут свободно перемещаться в медном проводе, но не способны протекать вообще через такие изоляторы, как каучук, независимо от их формы. Кроме геометрии и материала, существуют и другие факторы, влияющие на проводимость.

Влияние внутреннего сопротивления на свойства двухполюсника

Эффект внутреннего сопротивления является неотъемлемым свойством любого активного двухполюсника. Основной результат наличия внутреннего сопротивления — это ограничение электрической мощности, которую можно получить в нагрузке, питаемой от этого двухполюсника.

Пусть, имеется двухполюсник, который может быть описан приведённой выше эквивалентной схемой. Двухполюсник обладает двумя неизвестными параметрами, которые необходимо найти:

  • ЭДС генератора напряжения U
  • Внутреннее сопротивление r

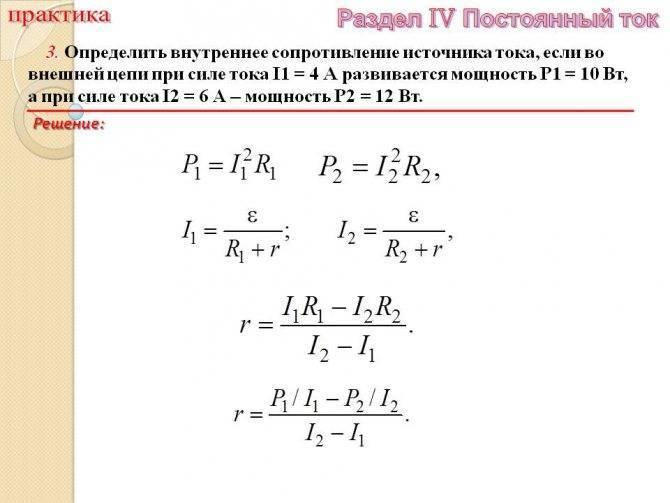

В общем случае, для определения двух неизвестных необходимо сделать два измерения: измерить напряжение на выходе двухполюсника (то есть разность потенциалов U out = φ 2 − φ 1

) при двух различных токах нагрузки. Тогда неизвестные параметры можно найти из системы уравнений:

(Напряжения)

где U out1I 1 ,U out2 — выходное напряжение при токеI 2 . Решая систему уравнений, находим искомые неизвестные:

Обычно для вычисления внутреннего сопротивления используется более простая методика: находится напряжение в режиме холостого хода и ток в режиме короткого замыкания двухполюсника. В этом случае система () записывается следующим образом:

где U oc

— выходное напряжение в режиме холостого хода (англ.open circuit ), то есть при нулевом токе нагрузки;I sc — ток нагрузки в режиме короткого замыкания (англ.short circuit ), то есть при нагрузке с нулевым сопротивлением. Здесь учтено, что выходной ток в режиме холостого хода и выходное напряжение в режиме короткого замыкания равны нулю. Из последних уравнений сразу же получаем:

(ВнутрСопр)

Измерение

Понятие измерение

применимо к реальному устройству (но не к схеме). Непосредственное измерение омметром невозможно, поскольку нельзя подключить щупы прибора к выводам внутреннего сопротивления. Поэтому необходимо косвенное измерение , которое принципиально не отличается от расчёта — также необходимы напряжения на нагрузке при двух различных значениях тока. Однако воспользоваться упрощённой формулой (2) не всегда возможно, поскольку не каждый реальный двухполюсник допускает работу в режиме короткого замыкания.

Иногда применяется следующий простой способ измерения, не требующий вычислений:

  • Измеряется напряжение холостого хода
  • В качестве нагрузки подключается переменный резистор и его сопротивление подбирается таким образом, чтобы напряжение на нём составило половину от напряжения холостого хода.
Популярные статьи  емкость сферического конденсатора

После описанных процедур сопротивление резистора нагрузки необходимо измерить омметром — оно будет равно внутреннему сопротивлению двухполюсника.

Какой бы способ измерения ни использовался, следует опасаться перегрузки двухполюсника чрезмерным током, то есть ток не должен превышать максимально допустимого значениях для данного двухполюсника.

Реактивное внутреннее сопротивление

Если эквивалентная схема двухполюсника содержит реактивные элементы — конденсаторы и/или катушки индуктивности , то расчет

реактивного внутреннего сопротивления выполняется также, как и активного, но вместо сопротивлений резисторов берутся комплексные импедансы элементов, входящих в схему, а вместо напряжений и токов — их комплексные амплитуды , то есть расчет производится методом комплексных амплитуд .

Измерение

реактивного внутреннего сопротивления имеет некоторые особенности, поскольку оно является комплекснозначной функцией , а не скалярным значением:

  • Можно искать различные параметры комплексного значения: модуль , аргумент , только вещественную или мнимую часть, а также комплексное число полностью. Соответственно, методика измерений будет зависеть от того, что хотим получить.
  • Любой из перечисленных параметров зависит от частоты. Теоретически, чтобы получить путем измерения полную информацию о реактивном внутреннем сопротивлении, необходимо снять зависимость от частоты, то есть провести измерения навсех частотах, которые может генерировать источник данного двухполюсника.

Первый источник

Эксперименты итальянца Гальвани по исследованию «животного электричества» были оригинальной попыткой найти естественный источник тока в природе

Развешивая лапки препарированных лягушек на металлических крючках железной решетки, он обратил внимание на характерную реакцию нервных окончаний

Однако выводы Гальвани опроверг другой итальянец — Алессандро Вольта. Заинтересовавшись возможностью получения электричества из организмов животных, он провел серию экспериментов с лягушками. Но вывод его оказался полной противоположностью предыдущим гипотезам.

Вольта обратил внимание, что живой организм является лишь индикатором электрического разряда. При прохождении тока мышцы лапок сокращаются, указывая на разность потенциалов

Источником электрического поля оказался контакт разнородных металлов. Чем дальше друг от друга они находятся в ряду химических элементов, тем значительнее эффект.

Пластины из разнородных металлов, проложенные бумажными дисками, пропитанными раствором электролита, создавали длительное время необходимую разность потенциалов. И пусть она была невысока (1,1 В), но электрический ток можно было исследовать долгое время. Главное, что напряжение сохранялось неизменным так же долго.

Нахождение внутреннего сопротивления

Его можно находить двумя путями: рассчитать или измерить. Первым путём идут при работе с электрическими схемами, второй – выбирают, занимаясь с реальными устройствами.

Простой расчёт производится с использованием формулы Закона Ома для участка полной цепи:

Чтобы узнать силу тока, нужно напряжение ЭДС делить на сумму сопротивлений.

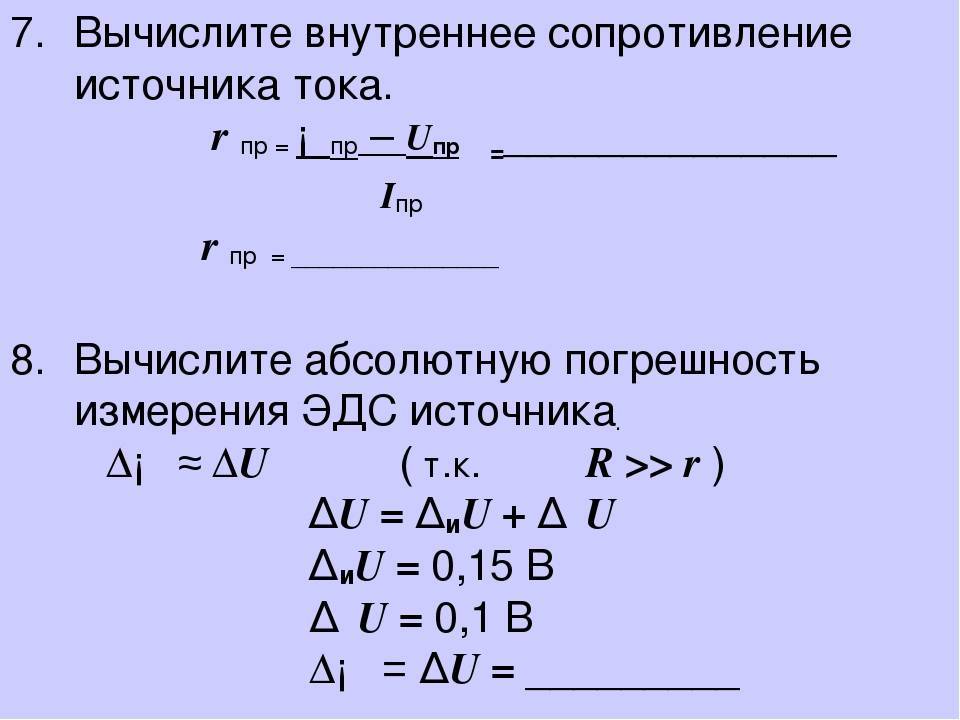

Выразив отсюда r, получают формулу для его вычисления:

где:

  • r – внутреннее сопротивление источника;
  • ε – ЭДС источника;
  • I – сила тока в полной цепи;
  • R – сопротивление в полной цепи.

Комплекс измерений этого параметра у настоящего устройства не подразумевает непосредственных замеров. Тестируются напряжения на нагрузочном сопротивлении в двух режимах тока: холостом и КЗ.

Так как не любой источник может выдержать даже кратковременный режим замыкания, берётся метод измерения без вычислений.

В схему включается внешнее сопротивление нагрузки в виде подстроечного резистора Rн. Выставляется такое значение, при котором падение напряжения на резисторе равнялось бы 1/2 U холостого хода. Тогда измеренное омметром Rн будет соответствовать внутреннему сопротивлению источника.

Закон Ома для полной цепи

Открытый Г

Омом закон для участка цени в общем случае справедлив и для полной цепи, если принимать во внимание как внешнюю, так и внутреннюю части цепи. Математическую запись закона Ома для этого случая можно получить на основании закона сохранения энергии, универсального для всех процессов в природе

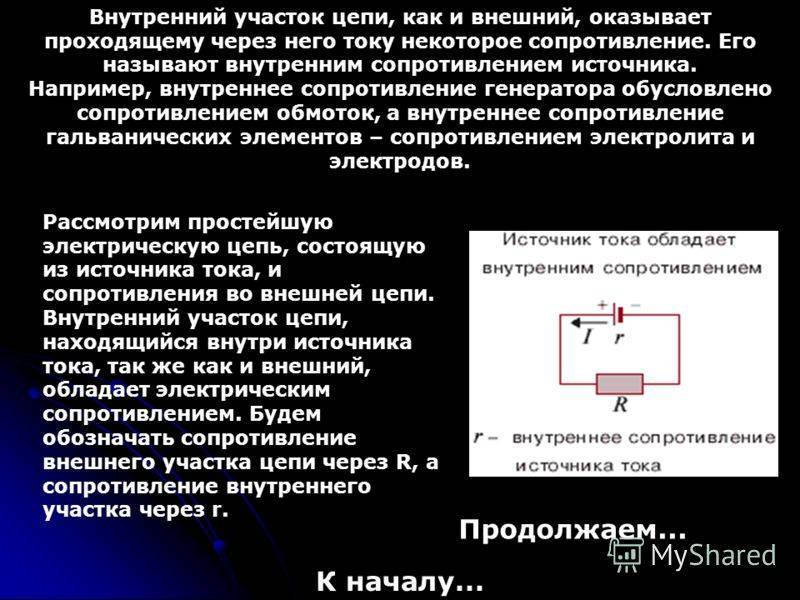

Пусть электрическая цепь состоит из источника тока, имеющего ЭДС и внутреннее сопротивление г, и проводника сопротивлением R (рис. 1.51).

Pиc. 151. Замкнутая электрическая цепь

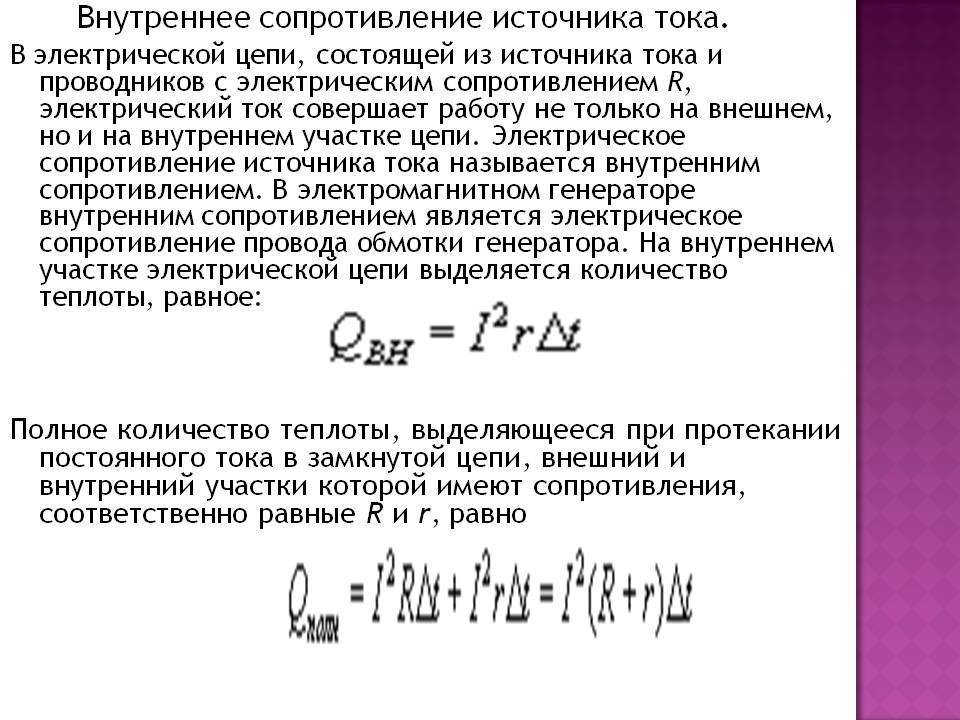

Согласно закону сохранения энергии работа сторонних сил равна сумме работ электрического тока во внешней и внутренней частях цепи:

По определению

Отсюда

Если учесть, что по закону Ома для участка цепи U =IR, то получим формулу этого закона для полной цепи:

Таким образом, сила тока в полной цепи пропорциональна электроднижущей силе источника и обратно пропорциональна полному сопротивлению цепи.

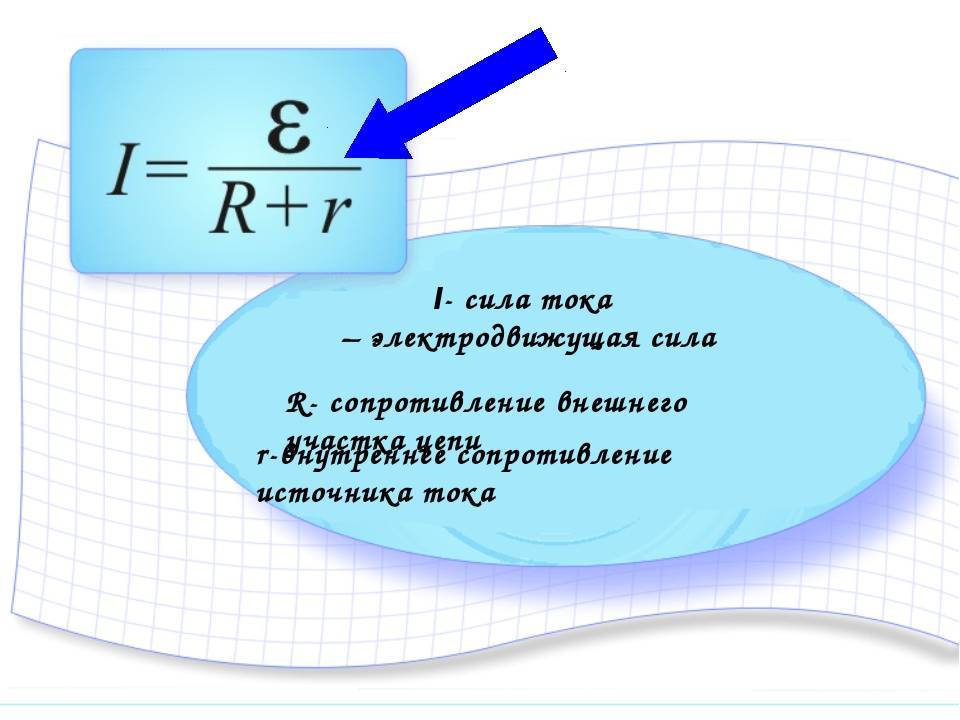

Сила тока в полной цепи пропорциональна электродвижущей силе источника и обратно пропорциональна полному сопротивлению цепи:

Пользуясь законом Ома для полной цепи, можно рассчитать два экстремальных случая н электрической цепи — короткое замыкание и разомкнутую цепь. Если сопротивление внешней цепи стремится к нулю (короткое замыкание), то сила тока в цепи

Это будет максимальное значение силы тока для данной цепи.
Если цепь разорвана (R→∞ ), то ток в цени прекращается при любых значениях ЭДС и внутреннего сопротивления. В последнем случае напряжение нм полюсах источника тока будет равно электродвижущей силе. Поэтому иногда дают упрощенное определение ЭДС: это величина, равная напряжению на клеммах источника при разомкнутой цепи.

Источники тока могут соединяться в батареи. Существуют несколько способов соединения источников тока.

Последовательным называют соединение, при котором соединяются друг с другом разноименные полюса источников: положительный предыдущего с отрицательным следующего и т. д. (рис. 1.52). Чаще всего соединяют источники с одинаковыми характеристиками, поэтому при последовательном соединении N источников ЭДС батареи будет в N раз больше, чем ЭДС одного источника:

Внутреннее сопротивление такой батареи будет также в N раз больше:

Рис. 152. Схема последовательного соединения источников тока

Для последовательного соединения источников тока закон Ома для полной цепи будет записываться:

Последовательное соединение источников τoιca удобно в том случае, когда сопротивление потребителя значительно больше внутреннего сопротивления одного источника тока.
Параллельным является соединение, при котором все одноименные полюса соединяется в один узел (рис. 1.53).

Pиc. 153. Схема параллельного соединения источников тока

Параллельное соединение применяют тогда, когда в цепи необходимо получить большое значение силы тока при небольшом напряжении.

Электродвижущая сила батареи параллельно соединенных одинаковых источников равна ЭДС одного источника:

Формула закона Ома для параллельного соединения источников имеет вид:

Параллельное соединения удобно тогда» когда сопротивление внешней части цепи значительно меньше внутреннего сопротивления одного источника.

При смешанном соединении батареи источников тока (параллельно или последовательно) в свою очередь соединяют последовательно или параллельно (рис. 1.54).

Pиc. 1.54. Смешанное соединение источников тoκa

Рекомендую подробно изучить предметы:
  1. Физика
  2. Атомная физика
  3. Ядерная физика
  4. Квантовая физика
  5. Молекулярная физика
Ещё лекции с примерами решения и объяснением:
  • Закон Ома для цепи переменного тока с последовательным соединением сопротивлений
  • Сила и закон Ампера
  • Закон взаимодействия прямолинейных параллельных проводников с током
  • Сила Лоренца
  • Звуковые волны в физике
  • Электрическое поле в физике
  • Работа по перемещению заряда в электростатическом поле
  • Закон Ома для однородного участка электрической цепи

Способы зарядки батарей

Эксплуатация батарей приводит к их разрядке. Восстановление аккумуляторов, зарядка малогабаритных элементов осуществляется при помощи тока, значение силы которого не превышает одной десятой емкости источника.

Предлагаются следующие способы зарядки:

  • использование неизменного тока в течение заданного времени (порядка 16 часов током 0,1 емкости аккумулятора);
  • зарядка понижающим током до заданного значения разности потенциалов;
  • использование несимметричных токов;
  • последовательное применение кратких импульсов зарядки и разрядки, при которых время первой превышает время второй.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

О правилах и этапах прокладки кабелей в траншее
Укладка силового кабеля
внутреннее сопротивление источника тока
