Изоляторы электрические

Что из себя представляют электрические изоляторы?

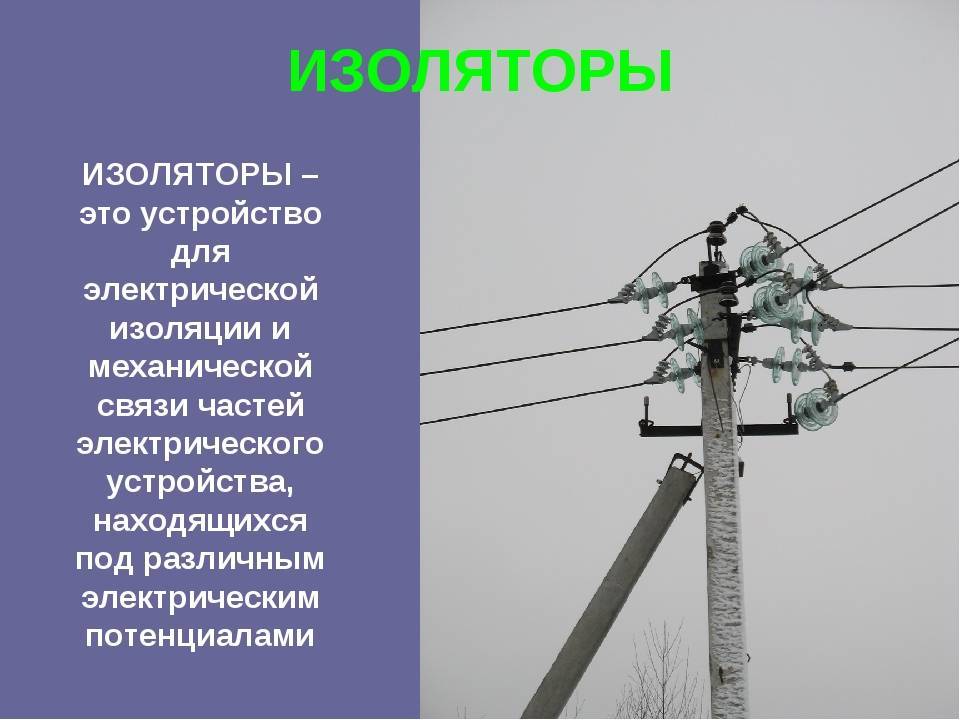

Электрические изоляторы представляют собой диэлектрический элемент электроустановки, конструктивно выполняемый из изоляционного материала и армирующих деталей. Диэлектрик предназначен для электрического отделения, а металлические конструкции позволяют зафиксировать как сам изолятор, так и проводники на нем. В качестве диэлектрического материала используется стекло, полимер или керамика.

Назначение

Электрические изоляторы предназначены для крепления шин, проводов, тралеи и прочих токоведущих элементов к корпусу электроустановки, консолям опор и прочим конструкциям. Помимо этого они изолируют проводники при прохождении через стены, позволяют отделить электроустановки друг от друга и прочие несущие функции.

В зависимости от места установки их подразделяют на внутренней и наружной

Также немаловажное значение играет класс напряжения, на который рассчитан тот или иной изолятор. Из-за чего будет отличаться его конструктивное исполнение и определенные технические характеристики, определяющие возможность их применения в тех или иных электроустановках

Основные технические характеристики

В соответствии с требованиями нормативных документов, для электрических изоляторов регламентируются такие характеристики:

  • Сухоразрядное напряжение — это  такая величина, при которой произойдет электрический разряд в условиях сухого состояния поверхности. Перекрытие изолятора
  • Мокроразрядное напряжение – определяет такую же величину, как и предыдущий параметр, но при условии попадания дождя на поверхность. При этом рассматривается такой вариант, когда направление струй располагается под углом 45°.

Рис. 2. Изолятор под дождем

При таком потоке струй под углом 45°, которые обозначены на рисунке 2 буквой А, обеспечивается максимальное обтекание поверхности Б, и, как следствие, обеспечивается минимальное сопротивление электрическому току – от 9,5 до 10,5 кОм*см. Этот параметр всегда ниже сухоразрядного.

  • Напряжение пробоя – представляет собой такую величину, при которой произойдет пробой между двумя полюсами. В зависимости от конструкции, полюса могут быть представлены стержнем и шапкой либо шиной и фланцем.
  • Механическая прочность – проверяется нагрузкой на изгиб, разрыв или срез головки. При этом конструкцию жестко закрепляют и прикладывают к ней усилие, плавно повышаемое до такого уровня высочайшего напряжения в материале, которое приводит к разрушению.
  • Термическая устойчивость – испытывается посредством попеременного нагревания и резкого охлаждения. Состоит из двух-трех циклов, в зависимости от материала и конструкции. После чего прикладывается электрический потенциал, создающий множественные разряды.

Проверка технических характеристик.

Следует отметить, что испытательные процедуры не являются обязательными для всех изоляторов, выпускаемых на заводе. Электрическим, термическим и механическим воздействиям подвергаются только 0,5% от партии. Обязательной для всех изоляторов  является проверка напряжением перекрытия в течении трех минут, при котором на изоляторе возникают искровые разряды.

У подвесных изоляторов обязательно проверяется механическая характеристика. Для этого в течении минуты к нему прикладывается механическая нагрузка, которую регламентируют заводские или государственные нормы.

Такие испытания обеспечивают нормальную работу электрических изоляторов при номинальных токах и номинальных напряжениях в сети. А также, достаточный уровень надежности. Кроме этого, некоторые модели подвергаются периодической проверке в ходе эксплуатации. По результатам периодических осмотров и испытаний они могут проходить очистку, выбраковку и замену.

Это интересно: Испытание кабеля повышенным напряжением — методика, нормы, сроки

Предназначение изоляторов СИП и основные разновидности

Изоляторы для СИП используются с целью изоляции проводов на линиях 6-20 кВ от металлических конструкций, которые монтированы на опорах. Во время создания ВЛ с использованием СИП зачастую используются следующие изоляторы:

  • Штыревые варианты из фарфора или же стекла – ШФ или ШС. Данные изделия монтируются на растягивающих и натяжных подвесках воздушных линий со средним напряжением. Данные изоляторы могут эксплуатироваться на местности с высокой влажностью и большим количеством пыли.
  • Модели изоляторов ЛК. В производстве используется полимер. К основным преимуществам относится легкость и прочность.
  • Современные модели ШФ-20Г1 (УО). Изоляторы оснащены монтажными втулками для СИП без роликов для раскатки.
  • Стеклянные модели ПС 70Е. Конструкция изоляторов предусматривает особые замки крепления для более прочной фиксации и безопасной эксплуатации. Эти изоляторы могут создавать гирлянды разнообразной длины.

Для СИП лучше всего использовать изоляторы из полимерных материалов типа ЛК 70. Данные изделия могут монтироваться на всей территории России. С одной стороны они оснащены окольцевателем по типу «серьга», а с другой стороны – «гнездо». Они достаточно просты в установке и надежны в эксплуатации.

Изолятор

I

Изолятор

специально оборудованное помещение для временного размещения инфекционных больных, а также лиц, у которых подозревают инфекционную болезнь, и общавшихся с ними, представляющих эпидемическую опасность для окружающих, — см. Изоляция инфекционных больных.

II

Изолятор (франц. isolateur)

обособленное помещение, оборудованное и оснащенное всем необходимым для поддержания строгого противоэпидемического режима, предназначенное для временного размещения инфекционных больных и лиц, у которых заподозрены инфекционные заболевания, а при определенных болезнях — также лиц, находившихся в общении с больными.

Значения в других словарях

  1. изолятор — Изол/я́тор/. Морфемно-орфографический словарь
  2. Изолятор — I Изоля́тор (франц. isolateur, от isoler — отделять, разобщать) (медицинский), специально оборудованное помещение, предназначенное для изоляции (См. Большая советская энциклопедия
  3. изолятор — сущ., кол-во синонимов: 21 аквариум 6 беррит 1 бокс 16 виброизолятор 1 гетинакс 2 диэлектрик 11 диэлектрит 1 керит 4 мегомит 1 медизолятор 2 микалекс 2 микарта 1 мипора 4 непроводник 1 ролик 17 сизо 2 силосель 1 стирофом 1 теплоизолятор 1 шизо 7 электроизолятор 1 Словарь синонимов русского языка
  4. изолятор — изолятор I м. 1. Помещение для больных, нуждающихся в изолировании изолирование 1., изоляции изоляция I 1. 2. Специальное помещение для лиц, находящихся под следствием; следственный изолятор. II м. Толковый словарь Ефремовой
  5. изолятор — Изолятор, изоляторы, изолятора, изоляторов, изолятору, изоляторам, изолятор, изоляторы, изолятором, изоляторами, изоляторе, изоляторах Грамматический словарь Зализняка
  6. изолятор — ИЗОЛ’ЯТОР, изолятора, ·муж. 1. Изолирующий предмет, изолирующее вещество (см. изолировать в 3 ·знач.; физ., тех.). Каучук, фарфор и стекло являются хорошими изоляторами. 2. Стеклянный или фарфоровый ролик для электрических проводов (тех.). Толковый словарь Ушакова
  7. изолятор — I. ИЗОЛЯТОР I а, м. isolateur. 1. Вещество, не проводящее электрический ток. БАС-1. Каучук, фарфор и стекло являются хорошими изоляторами. Уш. 1934. 2. Изделие (обычно из фарфора) для изоляции и поддержки электрических проводов. БАС-1. Словарь галлицизмов русского языка
  8. изолятор — ИЗОЛЯТОР, а, м. 1. То же, что диэлектрик, а также вещество, плохо проводящее тепло (спец.). 2. Электротехническое устройство для изоляции частей электрооборудования. Подвесной и. Аппаратный и. 3. Особое помещение для больных или других лиц, нуждающихся в изоляции. Больной помещён в и. Толковый словарь Ожегова
  9. изолятор — -а, м. 1. физ. Вещество, не проводящее электрического тока; диэлектрик. 2. Прибор из фарфора, пластических масс и т. д. для подвешивания проводов и кабелей или для ввода проводов в здание. Высоковольтные изоляторы. Подвесные изоляторы. Малый академический словарь
  10. изолятор — ИЗОЛЯТОР — приспособление (из тканей, стекла, бумаги или другого материала), употребляемое для защиты цветков, соцветий или групп соцветий от опыления нежелательной пыльцой. Ботаника. Словарь терминов
  11. изолятор — – 1) тело, плохо проводящее электричество (см. диэлектрик) или тепло; 2) приборы из фарфора, пластических масс и др. Большой словарь иностранных слов
  12. изолятор — ИЗОЛЯТОР -а; м. 1. Физ. Вещество, не проводящее электрический ток; диэлектрик. Каучук — хороший и. Использовать янтарь в качестве изолятора. 2. Прибор из фарфора, пластических масс и т. Толковый словарь Кузнецова
  13. изолятор — орф. изолятор, -а Орфографический словарь Лопатина
  14. изолятор — ИЗОЛЯТОР (франц. isolateur, от isoler — отделять, разобщать), помещение для содержания больных и подозрительных по заболеванию заразными болезнями. Входит в состав вет. лечебниц и леч. сан. пунктов. Является обязательным для крупных пром. животноводч. Сельскохозяйственный словарь
  15. изолятор — ИЗОЛЯТОР (франц. isolateur, от isoler — отделять, разобщать), помещение для обособленного содержания (изоляции) больных заразными болезнями и подозрительных по заболеванию животных. Иногда необходимо изолировать и подозреваемых в заражении животных. Ветеринарный энциклопедический словарь
  16. ИЗОЛЯТОР — ИЗОЛЯТОР — в медицине — см. Бокс. ИЗОЛЯТОР (от франц. isoler — разобщать) — 1) вещество с очень большим удельным электрическим сопротивлением (диэлектрик)… Большой энциклопедический словарь
  • Блог
  • Ежи Лец
  • Контакты
  • Пользовательское соглашение
Популярные статьи  таймер времени на включение и выключение 220в

2005—2020 Gufo.me

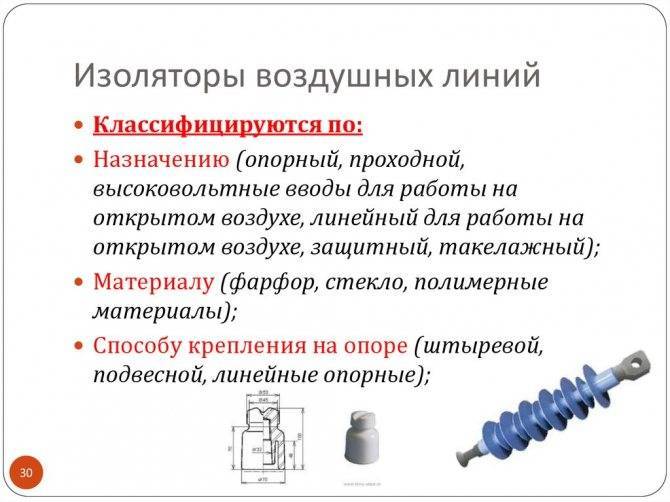

Классификация

Для обеспечения надежного электроснабжения и соблюдения максимального уровня безопасности в каждом конкретном случае в электроустановках должны применяться изоляторы соответствующего типа и конструкции. В зависимости от критерия выделяют несколько параметров их классификации.

По назначению

В зависимости от назначения выделяют такие виды изоляторов:

  • Стационарные – применяют для механического крепления токоведущих стержней или ошиновки в распределительных устройствах. В зависимости от назначения стационарные изоляторы дополнительно подразделяются на опорные и проходные. Так опорные изоляторы выступают в роли основания, на которое крепятся шины в ячейках или несущих конструкциях. Проходные изоляторы позволяют провести токоведущий элемент сквозь стену или перекрытие помещения.
  • Аппаратные – имеют схожее назначение со стационарными, но применительно к каким-либо аппаратам. К примеру, аппаратные изоляторы нашли широкое применение в выпрямительных установках, силовых приборах, комплектных подстанциях, установках аппаратов высокого напряжения и прочих агрегатах. Посмотрите на рисунок 5, здесь представлен пример его использования, где он имеет обозначение АИ.

    Рис. 5. Пример аппаратных изоляторов

  • Линейные – используются для наружной установки под высоковольтные линии или ошиновку открытых распредустройств. Отличительной чертой линейных изоляторов является наличие широких ребер или юбок, предназначенных для увеличения пути поверхностного пробоя в случае выпадения осадков.

По материалу исполнения

В зависимости от применяемого диэлектрика выделяют такие виды изоляторов:

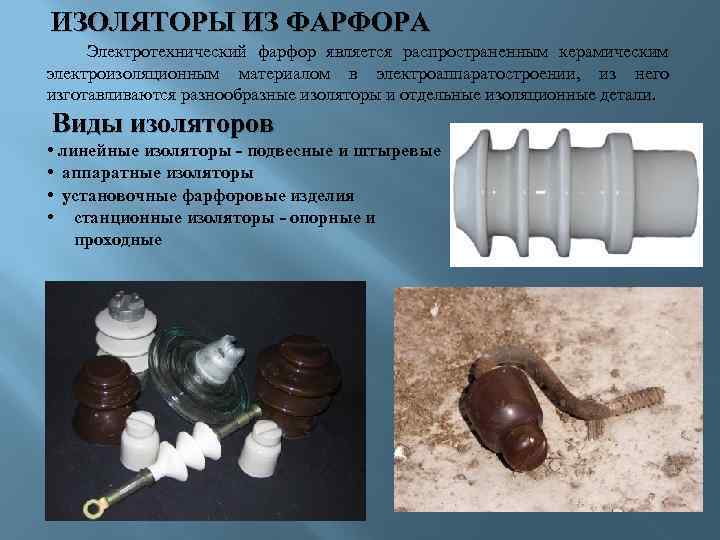

  • С фарфоровым корпусом – отличаются высокой механической прочностью на сжатие, но боятся динамических воздействий. Для предотвращения появления проводящих каналов, из-за оседания пыли и грязи на поверхности, керамический материал покрывается глазурью.

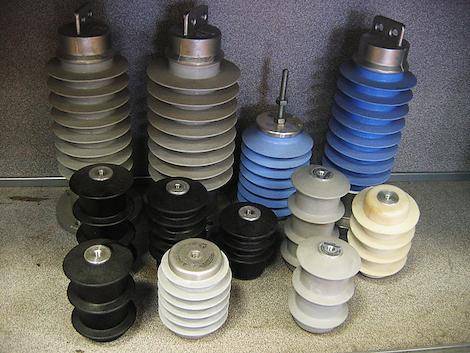

  • Полимерные изоляторы – подразделяются на модели, которые имеют упругую деформацию и монолитные. Отличаются куда большим удельным сопротивлением материала, чем фарфоровые. Но мягкая поверхность в большей мере подвержена загрязнению, чем покрытый глазурью фарфор. Помимо этого из-за воздействия ультрафиолета полимер разрушается и утрачивает свойства, поэтому их применяют для внутренней установки.
  • Стеклянные электрические изоляторы – отличаются не такой высокой прочностью, подвержены сколам при динамических воздействиях. Но в отличии от других материалов не подвержены воздействию агрессивных реагентов. Обладают меньшим весом и более просты в обслуживании, чем фарфоровые.

По способу крепления на опоре

В зависимости от способа крепления бывают:

Изоляторы электрические

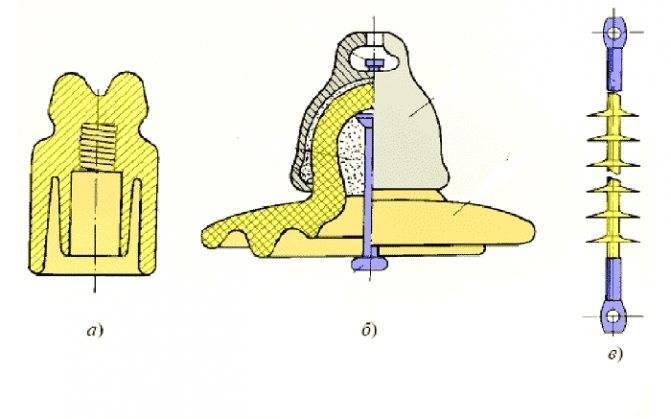

Классификация по способу крепления

  • Штыревого типа (а) – крепятся посредством металлической арматуры и выступают в роли опоры воздушных ЛЭП, откуда и возникло название опорно-штыревые изоляторы.
  • Подвесные (б) – выполняются тарельчатыми изоляторами, которые собираются в гирлянды, в зависимости от класса напряжения присоединенных к ним электрических аппаратов.

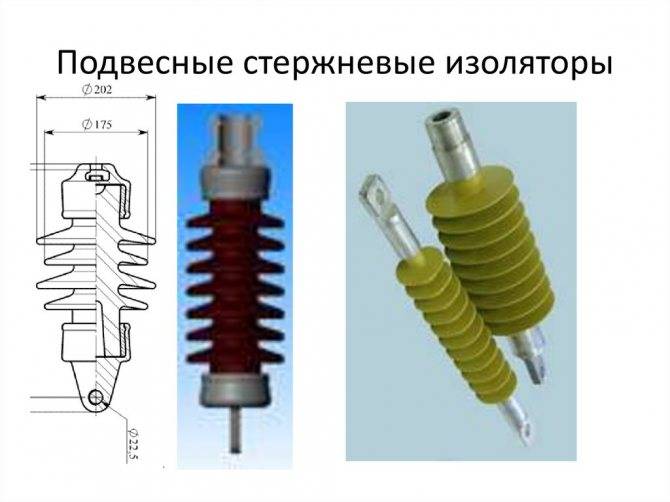

  • Стержневые (в) – имеют форму сплошного стержня, который устанавливается в качестве опорного или подвешивается за элементы арматуры в качестве натяжного. Опорно-стержневые изоляторы устанавливается в распредустройствах для изоляции шин. На их краях посредством чугунных крыльев крепятся токоведущие части.

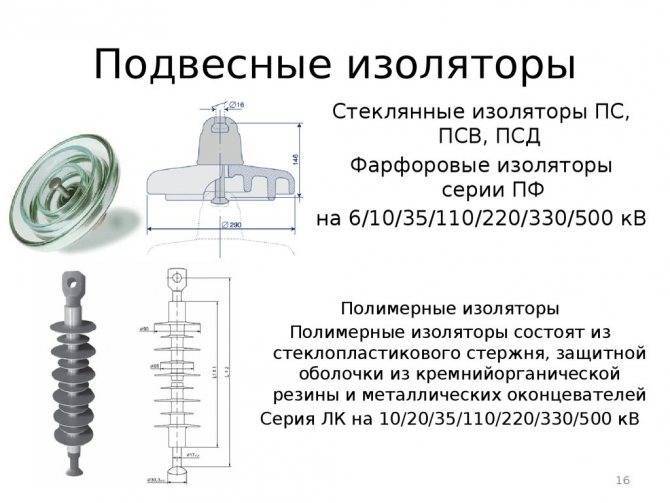

Подвесные изоляторы

На воздушных линиях класса напряжения 35 кВ и выше применяются подвесные изоляторы, которые также относятся к категории линейных изоляторов.

Как и изоляторы штыревого типа, подвесные могут изготавливаться из фарфора, стекла или полимерных материалов. Конструктивно данные изоляторы имеют отличия. Фарфоровые и стеклянные подвесные изоляторы конструктивно состоят из изолирующей фарфоровой или стеклянной части, металлической шапки и специального стержня. В металлической шапке есть отверстие, которое позволяет закрепить в него стержень изолятора, что позволяет собрать из нескольких изоляторов подвесную гибкую гирлянду для подвески провода ВЛ. Количество изоляторов в гирлянде зависит от класса напряжения линии электропередач.

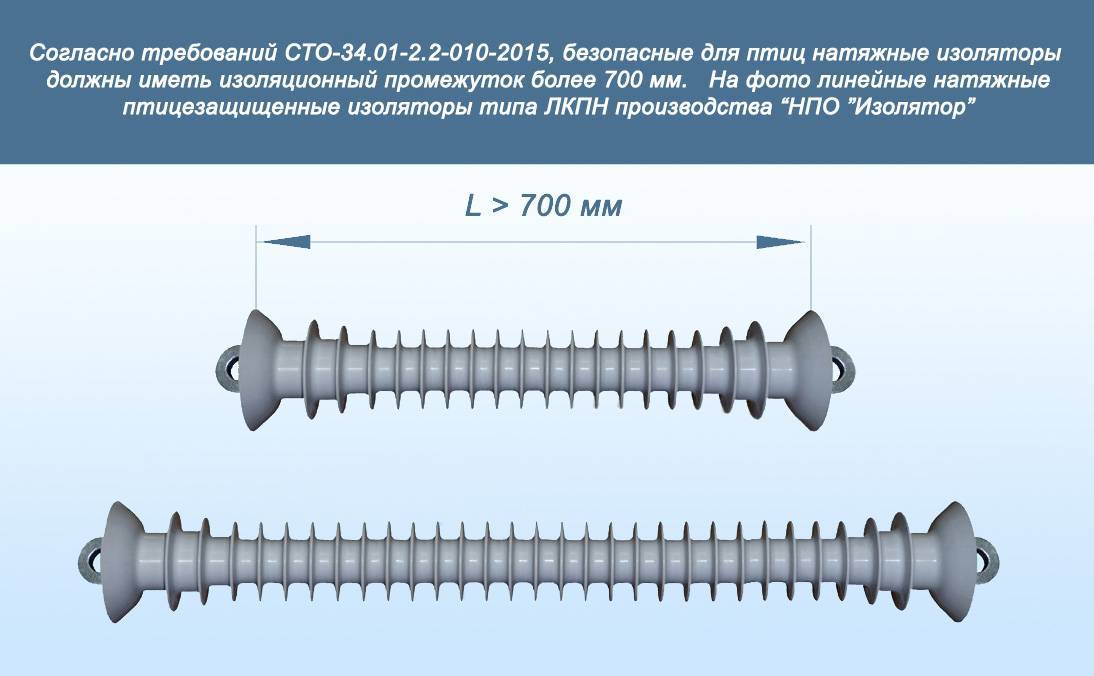

Более современные полимерные изоляторы сразу выпускают на требуемый класс напряжения линии. Основа полимерного изолятора – стержень из стеклопластика, по обоим концам данного стержня крепятся металлические оконцеватели, посредством которых осуществляется крепление изолятора к проводам и конструктивным элементам линии электропередач посредством применения линейной аппаратуры. От внешних воздействий несущий стеклопластиковый стержень защищен специальной оболочкой из полимерных материалов.

Популярные статьи  Диод Шоттки: принцип работы

Основное преимущество полимерных изоляторов – малый вес, в 10-20 раз меньший массы гирлянды стеклянных или фарфоровых изоляторов. Также не менее важным преимуществом полимерных изоляторов является высокая механическая прочность, устойчивость к воздействию негативных факторов окружающей среды, а также более высокая, по сравнению, со стеклянными и фарфоровыми изоляторами устойчивость к грозовым и коммутационным перенапряжениям.

По назначения подвесные изоляторы бывают поддерживающими и натяжными. Поддерживающие изоляторы устанавливают на промежуточных опорах ЛЭП, они работают в вертикальном положении и осуществляют поддержку провода в пролете между опорами и несут нагрузку провода и возможного оледенения в зимний период. Натяжные изоляторы устанавливаются на анкерных опорах, данные изоляторы (гирлянды изоляторов) работают практически в горизонтальном положении, выдерживая натяжение провода. Натяжные изоляторы выдерживают большую нагрузку, по сравнению с поддерживающими изоляторами, поэтому для повышения надежности на более ответственных пролетах линии электропередач применяют сдвоенные гирлянды изоляторов или сдвоенные изолирующие подвески.

В вышеупомянутой компании Иприм-Энергия вы можете приобрести готовые к монтажу поддерживающие и натяжные полимерные изолирующие подвески.

Это интересно: Огнезащитное покрытие кабелей — порядок обработки, требования

4.2. Требования надежности

4.2.1. Надежность изолятора определяют среднегодовым уровнем отказов, вероятностью безотказной работы и гамма-процентным сроком службы.

За отказ в нормальном эксплуатационном режиме принимают разрушение изолятора или снижение его электрических параметров, приводящее к перекрытию при рабочем напряжении.

Среднегодовой уровень отказов выбирают из ряда: 0,000005, 0,00001, 0,00005, 0,0001.

Нормированное значение среднегодового уровня отказов должно быть указано в технических условиях на изолятор конкретного типа.

Вероятность безотказной работы Р вычисляют по формуле

P

(t ) = l —At , (1)

где t

— время с начала эксплуатации, год;

А

— среднегодовой уровень отказов, 1/год.

4.2.2 Гамма-процентный срок службы изоляторов с вероятностью 0,999 должен быть не менее 30 лет.

Основные характеристики

Ко всем изоляторам, независимо от их назначения, предъявляются общие требования. Они должны обеспечивать достаточный уровень электрической прочности. Этот показатель зависит от значения напряженности электрического поля, при котором изоляционный материал начинает терять свои диэлектрические свойства.

Каждый изолятор должен иметь достаточную механическую прочность, обеспечивающую устойчивость к динамическим воздействиям, возникающим при коротких замыканиях между токоведущими частями. Свойства изоляторов сохраняются неизменными, несмотря на дождь, снегопад и прочие агрессивные воздействия окружающей среды. Теплостойкость изолирующих устройств обеспечивает сохранение их свойств при перепадах температур в определенных пределах. Поверхность изоляторов должна быть устойчивой к действию электрических разрядов.

Изоляторы электрические

Основными электрическими характеристиками являются следующие:

  • Номинальное и пробивное напряжения. Пробивным считается минимальное значение напряжения, вызывающее пробой изолятора.
  • Значения разрядных и выдерживаемых напряжений, при которых изолятор сохраняет работоспособность в сухом и мокром состоянии.
  • Импульсные разрядные напряжения с различными полярностями.

Механическими характеристиками изоляторов считаются их вес и размеры, а также минимальное значение номинальной разрушающей нагрузки, измеряемой в ньютонах. Данная нагрузка воздействует на головку изолятора перпендикулярно оси.

КОНСТРУКЦИЯ ОПОРНЫХ ИЗОЛЯТОРОВ.

Опорные изоляторы испытывают в основном изгибающие механические нагрузки, обусловленные электродинамическими силами от токов к.з., давлением ветра, воздействиями при работе контактов и т.д. Поэтому основной механической характеристикой этих изоляторов является гарантированая механическая прочность на изгиб, т.е. минимальное разрушающее усилие, определяемое при плавном увеличении нагрузки до видимого разрушения.

Опорные стержневые изоляторы

Наиболее простую форму имеют изоляторы стержневого типа для закрытых распределительных устройств. Изолятор (рис.4-1) представляет собой полое фарфоровое тело почти цилиндрической формы. Верхняя часть изолятора выполнена сплошной для предотращения разрядов во внутренней полости. Фарфор с помощью цемента армирован внизу чугунным фланцем, а наверху чугунной шапкой. Улучшение разрядных характеристик опорного изолятора может быть достигнуто с помощью внутреннего экрана, уменьшающего напряженность электричского поля у шапки. Роль внутреннего экрана в опорных изоляторах выполняют металлические элементы внутренней заделки арматуры.

Рис.4.4.1 Опорно-стержневой изолятор типа ОФ для закрытых РУ. Рис.4-2 Опорно-стержневой изолятор типа ОНС для открытых РУ.

Опорно

стержневые изоляторы применяются в ЗРУ и ОРУ для крепления на них токоведущих шин или контактных деталей. Обозначение изоляторов, например, ОФ-35-375: опорный, фарфоровый на 35 кВ, с минимальной разрушающей силой на изгиб 3,75 кН. Опорно-стержневые изоляторы наружной установки отличаются большим количеством ребер, чем изоляторы внутренней установки. Обозначение, например, ОНС-110-2000: опорный изолятор, наружной установки, стержневой на 110 кВ, с min разрушающей силой 20 кН.

Рис.4.4.2 Опорный штыревой изолятор типа ОНШ, наружной установки на напряжение10 кВ с минимальной разрушающей нагрузкой на изгиб 5 кН. Опорно-штыревые изоляторы применяются для наружных установок в тех случаях, когда требуется высокая механическая прочность и опорно-стержневые применены быть не могут. В обозначение изоляторов введена буква Ш (штыревой). Штыревые линейные изоляторы на напряжение 6-10 кВ состоит из фарфоровой или стеклянной изолирующей детали, в который ввертывается металлический крюк или штырь. Обозначение: ОНШФ-­10-5 Механическая прочность изолятора такого типа определяется прочностью его штыря, а не изоляционного тела, так как изгибающий момент, из-за малого плеча много меньше изгибающего момента приложенного к щтырю. Для прочного соединения фарфора с шапкой и штырём армируемые поверхности фарфора покрывают фарфоровой крошкой.

Подвесные изоляторы

Подвесные изоляторы предназначены для крепления многопроволочных проводов к опорам воздушных линий и РУ. Их конструируют так, чтобы они могли противостоять растяжению.

Изоляторы электрические

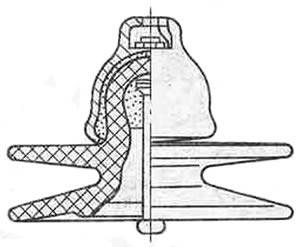

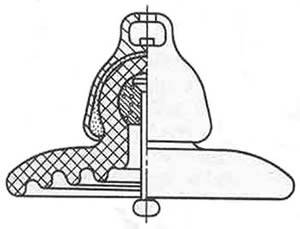

Рис.9. Подвесной тарельчатый изолятор

Тарельчатый изолятор (рис.9) имеет фарфоровый или стеклянный корпус в виде диска с шарообразной головкой. Нижняя поверхность диска выполнена ребристой для увеличения разрядного напряжения под дождем, а верхняя поверхность диска — гладкой, с небольшим уклоном для стекания дождя. Внутри фарфоровой (стеклянной) головки цементом закреплен стальной оцинкованный стержень. Сверху фарфоровую головку охватывает колпак из чугуна с гнездом для введения в него стержня другого изолятора или ушка для крепления гирлянды к опоре. Число изоляторов в гирлянде выбирают в соответствии с номинальным напряжением.

Внутренней и наружной поверхностям фарфоровой головки придана такая форма, чтобы при тяжении провода фарфор испытывал только сжатие (как известно, прочность фарфора при сжатии значительно больше, чем при растяжении). Так обеспечивают высокую механическую прочность тарельчатых изоляторов. Они способны выдерживать тяжения порядка 104-105Н. Механическую прочность подвесных изоляторов характеризуют испытательной нагрузкой, которую изоляторы должны выдерживать в течение 1 ч без повреждений.

Популярные статьи  Бронированный кабель для прокладки в земле

Расчетную нагрузку на тарельчатые изоляторы принимают равной половине часовой испытательной.

В местностях, прилегающих к химическим, металлургическим, цементным заводам, воздух содержит значительное количество пыли, серы и других веществ, которые образуют на поверхности изоляторов вредный осадок, снижающий их электрическую прочность. Вблизи моря и соленых озер воздух имеет большую влажность и содержит значительное количество соли, которая также образует вредный осадок.

Нормальные изоляторы, используемые в районах, удаленных от источников загрязнения, имеют отношение длины пути утечки к наибольшему рабочему напряжению около 1,5 см/кВ. Для РУ, подверженных загрязнению, применяют изоляторы особой конструкции или увеличивают число изоляторов в гирляндах. Прибегают также к периодической обмывке или обтирке изоляторов.

Изоляторы электрические

Рис.10. Подвесной изолятор для местностей с загрязненным воздухом

Тарельчатые изоляторы, предназначенные для местностей с загрязненным воздухом (рис.10), имеют увеличенную длину пути тока утечки и выполнены так, чтобы поверхность их была в наибольшей мере доступна очищающему действию дождя и ветра.

При одинаковой степени загрязнения и увлажнения разрядные напряжения у изоляторов особой конструкции приблизительно в 1,5 раза выше, чем у изоляторов обычного исполнения.

Напряжение пробоя ИП

Напряжение пробоя фарфоровых ИП может быть разным в зависимости от толщины слоя фарфора. Несмотря на это, конструкция изоляторов определяется по необходимой механической прочности, расчетным напряжением перекрытия и дополнительным мерам по удалению короны.

При работе проходного изолятора 10 кВ не принимают меры для удаления коронирования. При номинальных напряжениях свыше 35 кВ применяют меры по установке короны возле стержня напротив фланца, как раз в том месте, где наибольшая напряженность в воздухе.

Для того чтобы предотвратить коронирование, изоляторы изготавливают без воздушной полости вокруг металлического прута, установленного внутри изолятора. Во время этого поверхность ИП металлизируется со стержнем. А для того чтобы устранить появление разрядов внизу ИП, поверхность под ним также металлизируется и дополнительно заземляется.

Изоляторы электрические
Смотреть галерею

Изолятор в Энциклопедическом словаре:

Изолятор — в медицине — см. Бокс.

(от франц. isoler — разобщать) — 1) вещество с очень большимудельным электрическим сопротивлением (диэлектрик)…2) Устройство,предотвращающее образование электрического контакта и во многих случаяхобеспечивающее также механическую связь между частями электрооборудования,находящимися под различными электрическими потенциалами. изготовляют издиэлектриков в виде дисков, цилиндров и т. п…3) В радиотехникеизоляторами называют отрезок короткозамкнутой 2-проводной или коаксиальнойлинии, обладающей на данной частоте большим электрическим сопротивлением.

Опорные

предназначены для изоляции проводов от опор. Опорные изоляторы работают на сжатие, растяжение или изгиб и подразделяются на штыревые (насаживаемые на опорные штыри или крючки) и стержневые, которые прикрепляются у основания болтами или винтами.

ОПОРНЫЕ
ШТЫРЕВЫЕ СТЕРЖНЕВЫЕ
ФАРФОРОВЫЕ СТЕКЛЯННЫЕ ПОЛИМЕРНЫЕ ФАРФОРОВЫЕ СТЕКЛЯННЫЕ ПОЛИМЕРНЫЕ
ШФ 10Г, ШФ 20Г, ШФ 20Г1 ШС 10, ШС 20, ШТИЗ 10, ШТИЗ 20 ШПУ-10, ШПУ-20, ШПУ-35, НП-18, ТП-20, ОНШП-10-20, ОНШП-20-10, ОНШП-35-10, ОНШП-35-20 ИОР10-7,5-III-УХЛ, И4-80 УХЛ, Т2 ИШОС-10-8 (С4-80 II), ИШОС-10-20, ИШОС-20-10 ОСК 4-10, ОСК 6-10, ОСК 12,5-10, ОСК 8-35, ОСК 10-35, ОСК 12,5-35, ОСК 10-110 ОТК 20-110 СТАН-6-110, СТАН-10-110 ОНШП-10-20, ОНШП-20-10, ОНШП-35-20 ИОРП-10

Для крепления изоляторов, в качестве комплектующих изделий предлагаем:

Требования к изоляторам

Любой изолятор обязан удовлетворять нескольким техническим требованиям. Прежде всего, определённой электрической прочности. Она определяется, как та напряжённость электрического поля, выраженная в киловольтах на метр, при которой изолирующий материал утрачивает диэлектрические свойства.

Прочность механическая тоже важна

Важно оказывать противодействие тем усилиям, что появляются при КЗ в цепи между токоведущими частями оборудования

Изолятор должен сохранять свои показатели даже при любых погодных условиях, будь то снег, град, дождь. Теплостойкость — тоже важный фактор. Изменение температуры в широких пределах не должно влиять на электрические свойства изолятора. Кроме того, он должен обладать устойчивой к разряду поверхностью.

Типовая конструкция

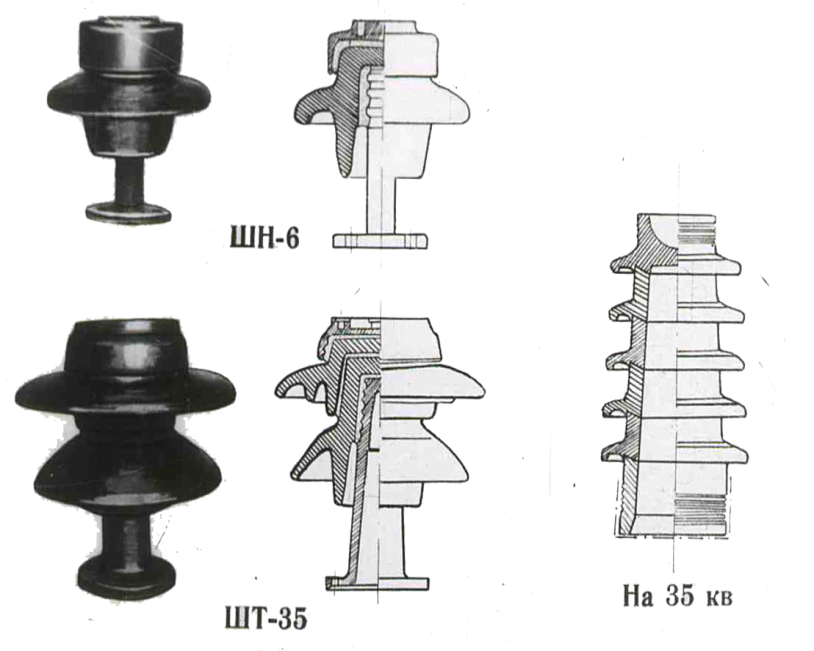

Для начала разберем пример типовой конструкции на эскизе штыревого изолятора.

Изоляторы электрические

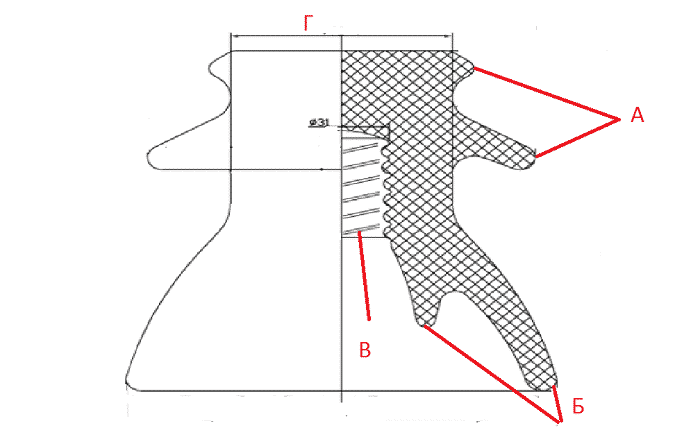

Рис. 3. Изолятор в разрезе

Как видите на рисунке 3, в конструкции предусмотрены ребра А и Б. Которые позволяют увеличить электрическую прочность за счет удлинения пути для тока утечки по поверхности. В связи с различными углами уклона ребер обеспечивается возможность защиты от выпадающих осадков. Так ребра А имеют меньший уклон, поэтому они наиболее актуальны для твердых осадков – снега, грязи и т.д. Потому что влага может подлизываться под низ и значительно сокращать величину разрядного напряжения.

В отличии от них, юбки Б позволяют полностью исключить возможность попадания влаги при дождливой погоде. Это обеспечивает постоянный запас сопротивления, которое и гарантирует величину напряжения пробоя. Помимо этого, юбки Б не боятся намерзания гололеда и могут обеспечивать нормальную работу высоковольтных линий в случае сложной метеорологической ситуации.

Для крепления головки стержня предусмотрена резьба В, которая позволяет закрепить конструкцию на консоли или армирующих крюках. В верхней части находится желоб Г для фиксации провода. Дополнительно провод увязывается проволокой для более надежного крепления воздушных ЛЭП.

Изоляторы электрические

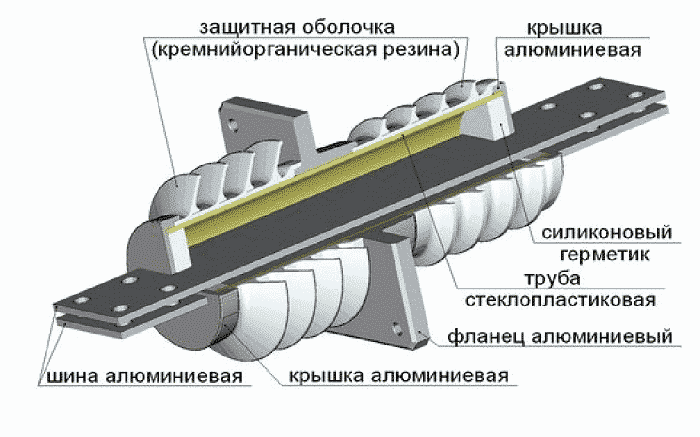

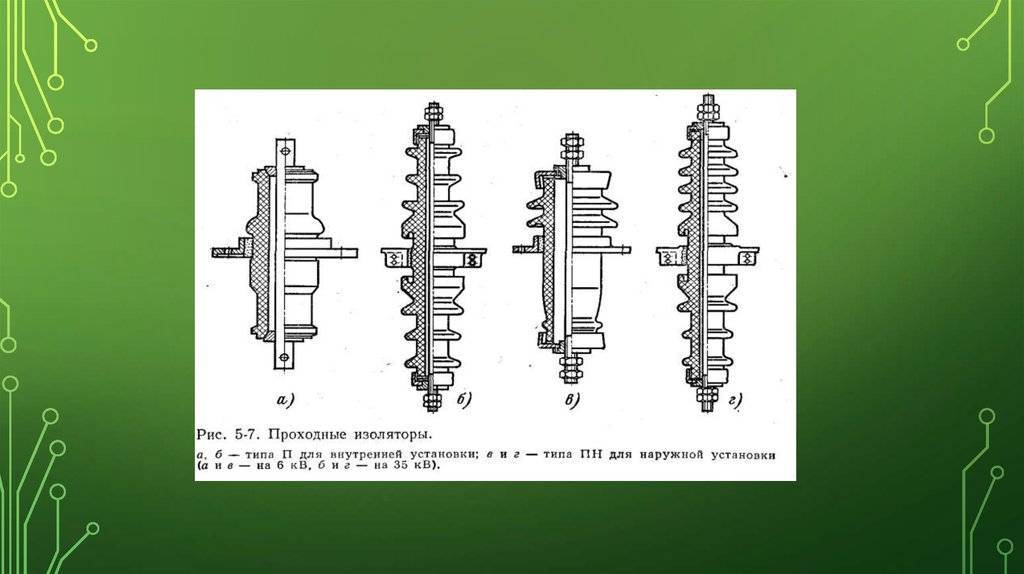

Рис. 4. Конструкция проходного изолятора

Проходной изолятор имеет немного иную конструкцию, так как его задача не только изолировать токоведущую шину от стены, но и обеспечить нормальное протекание тока внутри самого изолятора. Посмотрите, шина обжимается с обеих сторон алюминиевой крышкой для ее надежного закрепления снаружи. Внутри механическое крепление осуществляется за счет герметика, который помимо этого предотвращает попадание загрязнителей и агрессивных веществ. Также для удобства крепления проводов или шин может устанавливаться дополнительный лепесток на самой крышке, как показано на рисунке 4.

Защитная оболочка из кремнийорганической резины препятствует электрическому пробою по поверхности от шины до фланца. Изоляция от пробоя внутренних элементов выполняется посредством стеклопластиковой трубы, которая помещается внутрь ребристой рубашки. Более детальную информацию о параметрах можно почерпнуть из обозначения модели.
