Коэффициент абсорбции трансформатора

Регламент

Величину коэффициента абсорбции регламентируют правила “Объем и нормы испытаний электрооборудования” (РД 34.45-51.300-97).

Правила устанавливают определённые требования к величине коэффициента абсорбции для:

  • Синхронных машин (генераторов, синхронных компенсаторов, двигателей);
  • Машин постоянного тока, кроме возбудителей (с номинальным напряжением выше 500В);
  • Асинхронных электродвигателей свыше 3-х мегаватт мощности и 1 кВ номинального напряжения.

Кроме того, необходимость измерения коэффициента абсорбции может быть регламентирована отдельными инструктивными указаниями или указаниями завода изготовителя на определённый тип электрооборудования.

Коэффициент — абсорбция

Коэффициенты абсорбции определяли на опытном абсорбере диаметром 100 мм ; хотя влияние всех параметров не было полностью изучено, удалось выявить некоторые закономерности. Концентрация раствора и газа, температура и отношение жидкость: газ в этих опытах поддерживались в обычных для промышленных абсорберов пределах и полученные данные представляют практическую ценность.  

Коэффициент абсорбции характеризует объем газа, растворяющегося при стандартных условиях в единице объема раствора, его значения приводятся в справочной литературе.  

Коэффициент абсорбции измеряется при температуре не ниже 10 С.  

Кинетика абсорбции кислорода из воздуха 1 н. водным раствором сульфита натрия при 30 С в аппаратах с мешалкой в зависимости от удельных затрат энергии N / V.  

Коэффициенты абсорбции, полученные на системе воздух — раствор сульфита, по-видимому, применимы и для других систем кислород — вода при условии, если сопротивление массопередаче сосредоточено в жидкой фазе.  

Коэффициенты абсорбции могут быть определены или непосредственно из опыта или вычислены путем применения обобщенных уравнений, установленных на основе применения теории подобия.  

Советуем изучить — Бесконтактные выключатели сенсор

Коэффициент абсорбции дает возможность судить о состоянии изоляции обмоток. Увлажненные обмотки имеют коэффициент абсорбции, близкий к единице.  

Коэффициенты абсорбции определены раздельно для процессов хемосорбции брома, абсорбции бромистого аммония ( продукта реакции) и для суммарного процесса абсорбции.  

Коэффициент абсорбции характеризует скорость растворения газового компонента в жидкости и определяется общим сопротивлением диффузии этого компонента через газовую и жидкостную пленки.  

Коэффициент абсорбции учитывает количество вещества, диффундирующее через пленки при движущей силе абсорбции 1 мм рт. ст. Естественно, что чем эта величина больше, тем интенсивнее идет процесс абсорбции. Для абсорбции бензола маслом, как и для всех систем, в которых жидкость поглощает хорошо растворяющийся газ, основным сопротивлением является сопротивление газовой пленки. Уменьшение сопротивления газовой пленки достигается увеличением турбулентности газового потока.  

Коэффициент абсорбции в меньшей степени, чем сопротивление изоляции, зависит от размеров изоляции и ее температуры, что повышает надежность измерений.  

Коэффициент абсорбции практически не зависит от размеров и мощности объекта, что дает возможность его нормировать.  

Зависимость вязкости глицерина и некоторых масел от температуры.  

Коэффициент абсорбции зависит от физических свойств перекачиваемой жидкости.  

Схема мегомметра.  

Коэффициент абсорбции. Коэффициент поляризации.

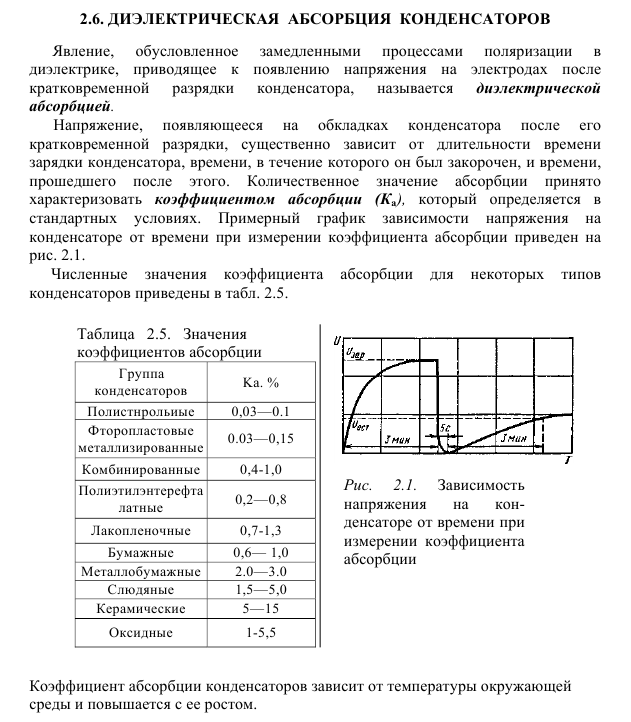

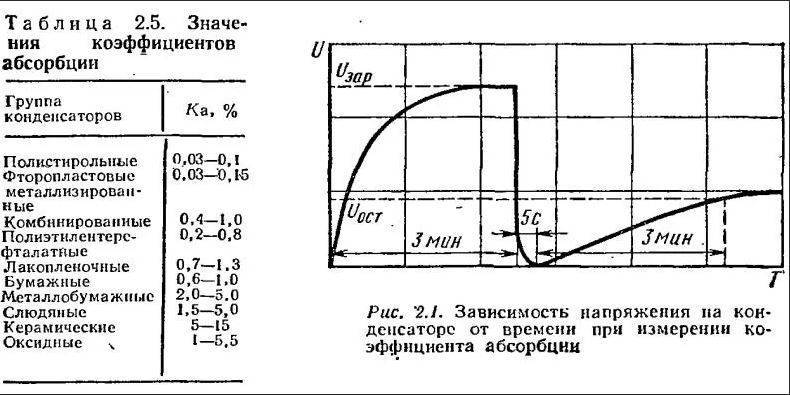

Коэффициент абсорбции – это коэффициент диэлектрического поглощения, определяющий увлажнённость изоляции.Коэффициент поляризации – это коэффициент, учитывающий степень старения изоляции. Эти два коэффициента определяют качество изоляционных материалов на обмотках двигателей и трансформаторов, которое со временем ухудшается.

Одной из важных задач электротехнического персонала является определение интенсивности старения изоляционных материалов и своевременное принятие мер по поддержанию свойств изоляционных материалов на установленном уровне. Электролаборатория ООО «СЭМсервис», обладая современным измерительным прибором, проводит испытание с последующим определением таких важных параметров, как коэффициент абсорбции

икоэффициент поляризации и эта проверка называется диагностическаяКоэффициент абсорбции – это показатель увлажнённости, который определяется для решения вопроса о необходимости сушки гигроскопической изоляции электрических машин и трансформаторов. Метод измерения основан на сравнении показаний мегомметра, снятых через 15 и 60 секунд после начала испытаний.

Коэффициент поляризации

показывает способность заряженных частиц перемещаться в диэлектрике под воздействием электрического поля, что определяет степень старения изоляции. Метод измерения основан на сравнении показаний мегомметра, снятых через 60 и 600 секунд после начала испытаний.

В соответствии с ПТЭЭП прил.3 и прил.3.1, а также ПУЭ, изд.7, п.п 1.8.13, 1.8.14, 1.8.15, 1.8.16 коэффициент абсорбции

необходимо проверять на обмотках двигателей и обмотках трансформаторов после капитального и текущего ремонта в сроки установленные системой планово-предупредительного ремонта руководителем предприятия потребителя. Как правило, по нормативам коэффициент составляет не меньше 1,3. Если изоляция сухая, то этот показатель превышает 1,4. У влажной изоляции коэффициент близок к 1, и изоляцию нужно сушить

Обратите внимание, что на результат влияет температура изоляции. При проведении испытаний температура должна быть не ниже +10°С и не выше +35°С

Коэффициент поляризации

не является обязательным при проведении испытаний и определяется при комплексном испытании электроустановок. Значение коэффициента показывает остаточный ресурс изоляции. Данное испытание занимает достаточно много времени и характеризует сильно замедленный поляризацией ток.Коэффициент поляризации характеризуется следующими показателями: • меньше 1 – изоляция является опасной; • от 1 до 2 – изоляция сомнительная; • больше 2 – изоляция хорошая.

Своевременное поддержание оборудования, в первую очередь дорогого, в работоспособном состоянии и поддержание их качественной изоляции материалов позволяет обеспечить надёжную и безотказную работу, и, возможно, предотвратить большие материальные убытки. Выполняет диагностическую проверку и определяет коэффициент абсорбции

икоэффициент поляризации в электроустановках — электролаборатория

Результаты испытаний оформляются протоколом «Диагностическая проверка. Определение коэффициентов абсорбции и поляризации»

Коэффициент абсорбции

В этой статье речь пойдет о коэффициенте абсорбции, который свидетельствует о текущем состоянии гигроскопической изоляции электротехнического оборудования. Из статьи вы узнаете, что такое коэффициент абсорбции, для чего его измеряют, и какой физический принцип лежит в основе процесса измерения. Также скажем несколько слов о приборах, при помощи которых эти измерения производят. «Правила устройства электроустановок» в пунктах с 1.8.13 по 1.8.16 и «Правила технической эксплуатации электроустановок потребителей» в приложении 3, сообщают нам, что обмотки двигателей, равно как и обмотки трансформаторов, после капитального или текущего ремонта, подвергаются обязательной проверке на значение коэффициента абсорбции. Эта проверка осуществляется в сроки планово-предупредительных работ по инициативе руководителя предприятия. Коэффициент абсорбции связан с увлажненностью изоляции, и соответственно свидетельствует о ее качестве в текущий момент.

Популярные статьи  Электрический ввод в дом

В нормальном состоянии изоляции коэффициент абсорбции должен быть больше или равен 1,3. В случае, если изоляция сухая, коэффициент абсорбции окажется выше 1,4. Влажная изоляция имеет коэффициент абсорбции близкий к 1, это является сигналом к тому, что изоляцию следует высушить. Необходимо также помнить, что температура окружающей среды оказывает влияние на коэффициент абсорбции, и в момент испытаний ее температура должна быть в пределах от +10°С до +35°С. С ростом температуры коэффициент абсорбции уменьшится, а с понижением — увеличится.

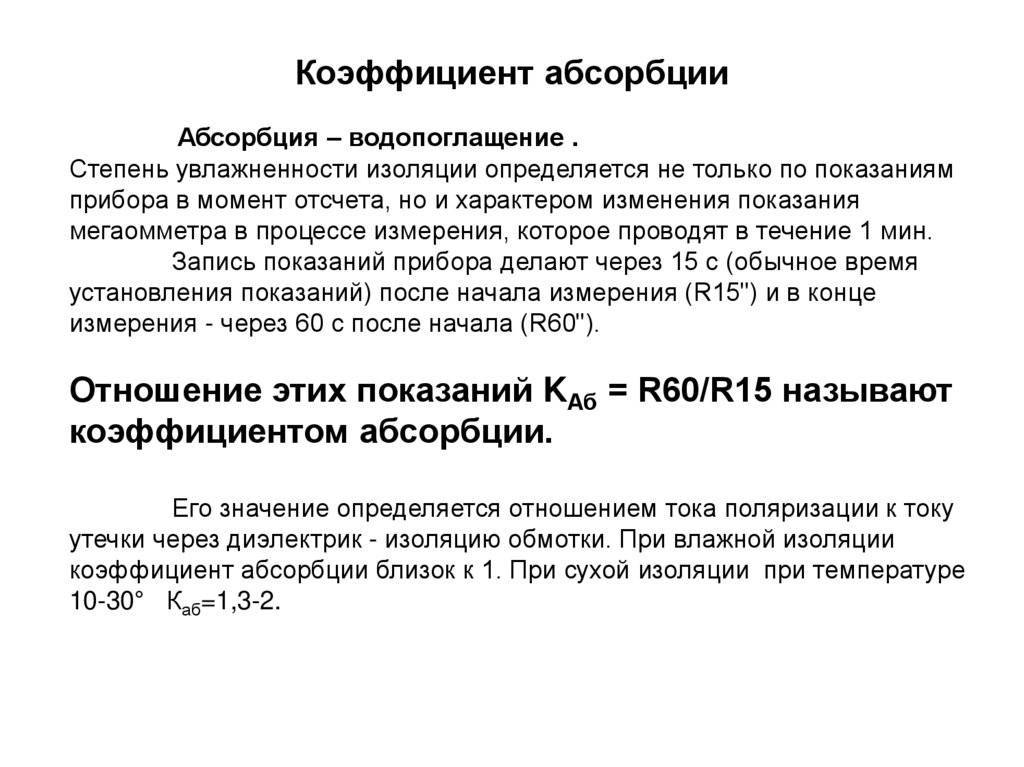

Коэффициентом абсорбции называется коэффициент диэлектрического поглощения, определяющий увлажнённость изоляции, и позволяющий решить вопрос о том, нуждается ли гигроскопическая изоляция того или иного оборудования в сушке. Испытание заключается в измерении посредством мегомметра сопротивления изоляции через 15 секунд и через 60 секунд с момента начала проверки.

Сопротивление изоляции через 60 секунд — R60, сопротивление через 15 секунд — R15. Первое значение делится на второе, и получается значение коэффициента абсорбции.

Суть измерения в том, что электрическая изоляция характеризуется электроемкостью, и напряжение мегомметра, приложенное к изоляции, заряжает постепенно эту емкость, насыщая изоляцию, то есть возникает ток абсорбции между щупами мегомметра. Для проникновения тока в изоляцию требуется время, и это время тем больше, чем больше размер изоляции и чем выше ее качество. Чем выше качество, тем сильнее препятствует изоляция прохождению тока абсорбции при проведении измерений. Так, чем более увлажнена изоляция, тем коэффициент абсорбции меньше.

Коэффициент абсорбции трансформатора

У сухой изоляции коэффициент абсорбции будет сильно больше единицы, поскольку ток абсорбции сначала резко устанавливается, затем постепенно снижается, и сопротивление изоляции через 60 секунд, которое покажет мегомметр, окажется больше примерно на 30%, чем оно было через 15 секунд с момента начала замера. Влажная же изоляция покажет коэффициент абсорбции близкий к 1, поскольку ток абсорбции, установившись, не сильно изменит свое значение спустя еще 45 секунд.

Новое оборудование не должно отличаться коэффициентом абсорбции от заводских данных более чем на 20% в сторону уменьшения, и его значение в диапазоне температур от +10°С до +35°С не должно быть меньше 1,3. Если условие не выполняется, оборудование необходимо сушить.

При необходимости измерить коэффициент абсорбции у силового трансформатора или мощного двигателя, применяют мегомметр на напряжение 250, 500, 1000 или 2500 В. Вспомогательные цепи измеряют мегомметром на напряжение 250 вольт. Оборудование с рабочим напряжением до 500 вольт — мегомметром на 500 вольт. Для оборудования с номинальным напряжением от 500 вольт до 1000 вольт применяют мегомметр на 1000 вольт. Если номинальное рабочее напряжение оборудования выше 1000 вольт, применяют мегомметр на 2500 вольт.

С момента подачи высокого напряжения от щупов измерительного прибора производят отсчет времени 15 и 60 секунд, и фиксируют значения сопротивления R15 и R60. Во время подключения измерительного прибора, оборудование, которое подвергается проверке, должно быть обязательно заземлено, а напряжение с его обмоток должно быть снято.

По окончании измерений следует подготовленным проводником разделить заряд с обмотки на корпус. Время разряда для обмоток с рабочим напряжением 3000 В и выше должно быть не менее 15 секунд для машин до 1000 кВт и не менее 60 секунд для машин мощностью больше 1000 кВт.

Коэффициент абсорбции

Для залитого маслом трансформатора значение коэффициента абсорбции зависит от значений сопротивления изоляции, температуры, проводимости масла, а также от конструкции участка (степени заполнения твердой изоляцией).Традиционно считается, что хорошая изоляция характеризуется значением ка > 1,3. Однако, при высоком сопротивлении масла постоянная времени поляризационных процессов может быть соизмерима со временем измерения сопротивления изоляции, и коэффициент абсорбции может быть близок к единице.Зависимость емкости от времени использована в приборе ЕВ. Показателем состояния (увлажненности) изоляции является отношение АС/С. Метод хорошо зарекомендовал себя при контроле степени увлажнения изоляции трансформаторов без масла в процессе ревизии (ремонта) активной части, а также в процессе сушки. Метод восстанавливающегося напряжения RVM (прибор Tettex RVM 5461)Метод предусматривает анализ спектра поляризации при измерении напряжения, восстанавливающегося после кратковременного замыкания предварительно заряженного объекта. Основная (доминирующая) постоянная времени, приближенно соответствующая максимуму восстанавливающегося напряжения, зависит от изменения состояния изоляции, например, из-за увлажнения или образования продуктов старения.Для сухой несостаренной изоляции основная постоянная времени RVM составляет более 1000 с. Значительное ухудшение изоляции характеризуется ее снижением до значения менее 10 с. В трансформаторах, залитых маслом, на результат измерения влияют параметры масла и относительное заполнение промежутка твердой изоляцией. Поскольку влияние указанных факторов метод не учитывает, СИГРЭ не рекомендует использовать его для прямой интерпретации степени увлажнения.Опыт показывает, что RVM, так же как и другие абсорбционные методы, может более успешно применяться для оценки состояния сравнительно однородной изоляции (бумажно-масляная изоляция трансформаторов, вводов и др.). Метод измерения тока поляризациии деполяризации (РDC Analyzer 3205) Метод разработан с учетом влияния особенностей конструкции трансформаторов на протекание абсорбционных процессов. В качестве основного объекта контроля выбран участок между обмотками.Метод предполагает выявление следующих дефектов: • повышенной влажности целлюлозной изоляции;• повышенной проводимости масла за счет продуктов старения или пиролиза; • химического загрязнения целлюлозной изоляции;• обуглероженных следов разрядов. Частотная зависимость тангенса угла потерь Метод представляет собой дальнейшее развитие абсорбционных методов с использованием измерения тангенса угла диэлектрических потерь в широком частотном спектре. Метод также рассчитан на контроль маслобарьерной изоляции, с учетом реальных соотношений жидкого и твердого компонентов. Основными задачами метода являются измерение влажности целлюлозы и проводимости масла.

  • Назад
  • Вперёд

Требования безопасности при проведении испытаний

Для обеспечения безопасности, требуется соблюдение следующих требований в ходе проведения данных испытаний:

  • работы не допускается проводить в одиночку;
  • чтобы предупредить опасность поражения током, следует пользоваться установленными средствами защиты;
  • при подсоединении контактов оборудование должно быть обесточено;
  • зона выполнения работ предварительно ограждается, с установкой знаков безопасности и предупредительных плакатов;
  • не разрешается прикасаться к элементам, находящимся под напряжением, без использования специальных изолирующих штанг;
  • применение диэлектрических перчаток обязательно, если значение напряжения превышает 1 кВ.
Популярные статьи  моргает светодиодная лампа

Измерения должны проводиться специалистами аккредитованной лаборатории с использованием оборудования, прошедшего своевременную поверку.

Коэффициент абсорбции позволяет установить соответствие состояния изоляционного покрытия провода обмоток требованиям нормативных документов и обеспечить контроль работоспособности трансформаторов.

Примеры расчета

Для более четкого понимания методики вычислений удобно рассматривать порядок расчета на конкретном примере. В работе задействован силовой агрегат номинальной мощностью 400 кВа и номинального напряжения 10 кВ. Задача усложнена необходимостью вычислить постоянные и переменные потери трансформатора по активной и реактивной энергии.

Таблица 1. Исходные данные

Показатель Выражение Значение
Мощность номинальная, kVA Snom 400
Напряжение номинальное, исходя из параметров сети 10/0.4, kV Unom 10
Переданная активная электроэнергия, kWh Wa 53954
Реактивная электроэнергия, kWh Wr 39062
Потери при замыкании накоротко, kW РКЗ 5,9
Затраты в режиме холостого хода, kW РХХ 0,95
Отработанные под нагрузкой часы, h ТОЧ 696
Время максимальной нагрузки, h ТМ 333
Время наибольших потерь, h t 200
Коэффициент мощности cos φ 0,81

Прибор отработал 696 часов в рабочем режиме, причем часть времени трансформатор функционировал по максимальной нагрузке, а часть времени преобразовывал электроэнергию с наибольшими потерями. Для расчета этих значений нужно учесть нижеприведенное правило.

Коэффициент абсорбции трансформатора

Соответственно, время использования максимальной нагрузки ТМ составляет 333 ч, а время наибольших потерь t составит 200 ч.

Коэффициент мощности находят по формуле:

Постоянные потери энергии зависят от затрат холостого хода и составляют

∆W0,а = ∆P * TОЧ = 0,95 * 696 = 661,2 kWh

∆W0,r = ∆Q x TОЧ = 8,346 x 696 = 5808,816 kvarh, где

Для расчета переменных потерь активной энергии в расчетном периоде применяется формула:

∆Ws,а = РКЗ * t * ((W2а + W2r) / (Т2М * S2nom)) = 5,9 * 200 * ((539542 + 390622) / (3332 * 4002)) = 295,057 kWh;

реактивной энергии:

∆Ws,r = ΔQsc * t * ((W2а + W2r) / (Т2М * S2nom)) = 17,005 * 200 * ((539542 + 390622) / (3332 * 4002)) = 850,502 kWh, где

Общие потери энергии в расчетном периоде составляют:

∆Wa = ∆W,а + ∆Ws,а = 661,2 + 295,087 = 956 kWh,

∆Wr = ∆W0,r + ∆Ws,r = 5808,816 + 850,502 = 6659 kvarh.

Результат примера: 956 и 6659.

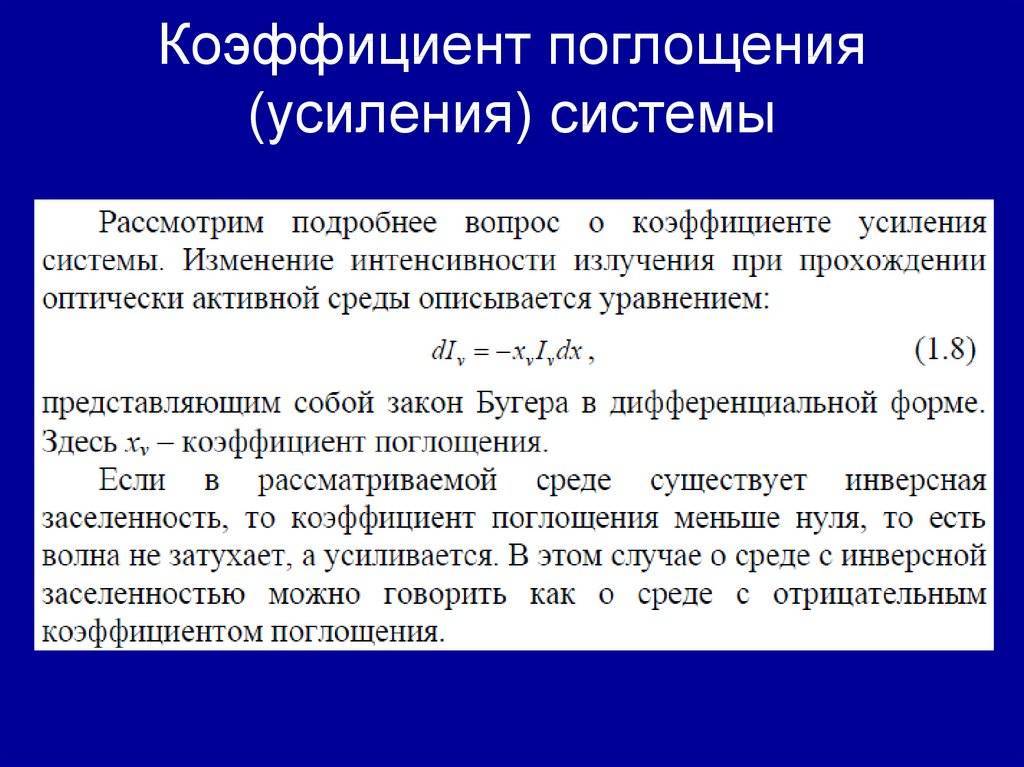

Натуральный показатель поглощения

При использовании в определении показателя поглощения числа е получают показатель поглощения a′{displaystyle a’}, называемый натуральным. Расчет при этом производится в соответствии с формулой:

a′=1lln⁡(ΦΦ(l)).{displaystyle a’={frac {1}{l}}ln left({frac {Phi _{0}}{Phi (l)}}right).}

Натуральный и десятичный показатели поглощения связаны друг с другом соотношением a′=ln⁡(10)a{displaystyle a’=ln(10)a} или приближённо a′≈2.303a{displaystyle a’approx 2.303a}.С участием натурального показателя поглощения закон Бугера — Ламберта — Бера принимает вид:

Φ(l)=Φoe−a′l.{displaystyle Phi (l)=Phi _{o}e^{-a’l}.}

Его вид в дифференциальной форме таков:

dΦ=−a′Φ(l)dl.{displaystyle dPhi =-a’Phi (l)dl.}

Всю энергию пучка, теряемую за счёт поглощения, получает среда. Поэтому для получаемой средой мощности P{displaystyle P} справедливо:

dP=a′Φ(l)dl,{displaystyle dP=a’Phi (l)dl,}

откуда для a′{displaystyle a’} получается:

a′=dPΦdl.{displaystyle a’={frac {dP}{{Phi }dl}}.}

Из последнего равенства следует важное свойство натурального показателя поглощения, которое можно воспринимать и как его альтернативное определение: натуральный показатель поглощения равен относительному значению мощности, поглощаемой слоем вещества малой единичной толщины при падении на него излучения. Уравнения с участием натурального показателя поглощения имеют более компактный вид, чем в случае использования десятичного показателя поглощения, и не содержат имеющего искусственное происхождение множителя ln(10)

Поэтому в научных исследованиях фундаментального характера, в особенности, касающихся взаимодействия излучения с веществом, преимущественно используется натуральный показатель поглощения

Уравнения с участием натурального показателя поглощения имеют более компактный вид, чем в случае использования десятичного показателя поглощения, и не содержат имеющего искусственное происхождение множителя ln(10). Поэтому в научных исследованиях фундаментального характера, в особенности, касающихся взаимодействия излучения с веществом, преимущественно используется натуральный показатель поглощения.

Как измерить абсорбцию

Для определения сопротивления требуются определенные условия. Температура среды должна быть от +10 до +35°С. Если показатель ниже, цифровое значение увеличивается, при повышении снижается. Любой изоляционный материал имеет электрическую емкость. При подключении к напряжению в изоляционном материале образуются токи, насыщающие ее. Эти токи называются абсорбционными токами, время проникновения в материал зависит от качества и размеров.

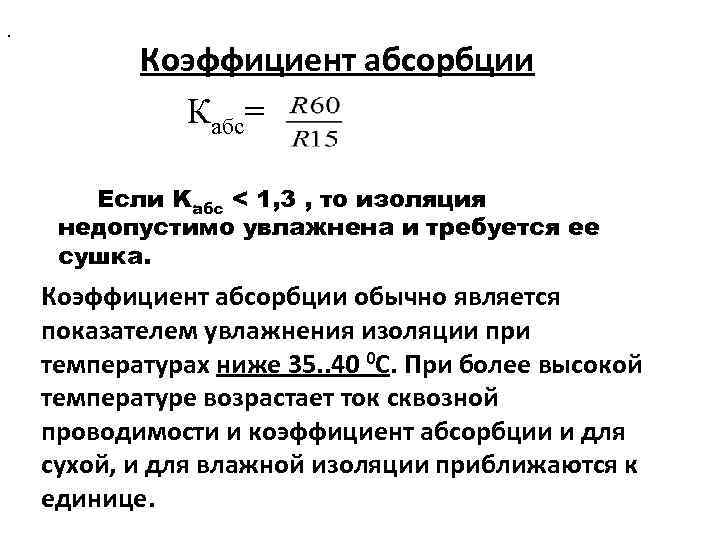

Формула для расчета коэффициента абсорбции

Коэффициентом абсорбции называется показатель, определяющий уровень влажности изоляционного материала.

Формула для расчета простая:

где R60 – электросопротивление через 60 с после начала испытания;

R15 – электросопротивление через 15 с после начала испытания.

Допустимые значения при рабочей температуре можно узнать из специальных таблиц.

Коэффициент абсорбции трансформатора

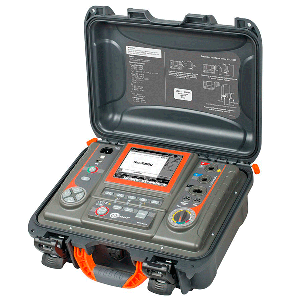

Измерение мегомметром

Для измерений используются мегомметры, на экране которых отображается коэффициент абсорбции через определенные интервалы времени. По умолчанию в этих приборах 3 интервала – через 15, 60 и 600 секунд. В большинстве современных мегомметров встроена функция установки других временных диапазонов.

Торговая сеть предлагает различные мегомметры (на 250, 500, 1000, 2500 В). Через их щупы проходит напряжение, фиксируются значения коэффициента через определенные интервалы времени. В стандартной ситуации сопротивление измеряется через 15 и 60 секунд после начала тестирования. Перед началом испытания преобразователь заземляется, с обмоток снимается напряжение.

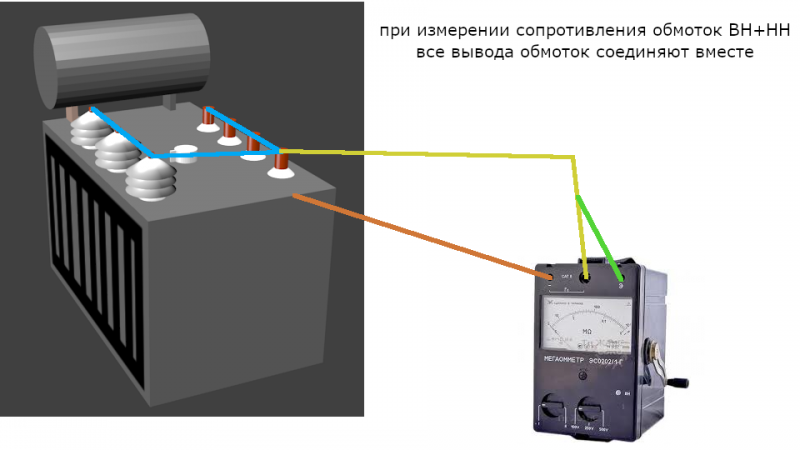

Если необходимо измерить сопротивление между обмотками и корпусом или обмотками нескольких трансформаторов между собой, значение определяется для каждой независимой цепи (остальные соединяются между собой и с корпусом).

Коэффициент абсорбции трансформатора

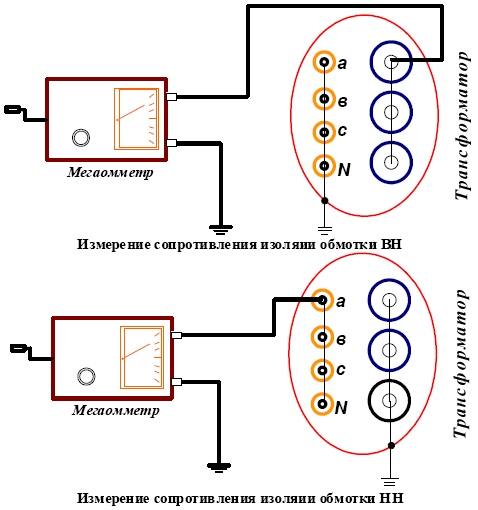

Измерение сопротивления изоляции силового трансформатора.

Для измерений используется мегаомметр на напряжение 2500 В. Показания мегомметра отсчитываются через 15с (R15) и 60с (R60) после приложения напряжения к обмотке. Коэффициент абсорбции, отношение R60/R15, не нормируется, но во всех случаях он должен быть не менее 1,2. Верхний предел коэффициента абсорбции не ограничивается. Перед началом измерения все обмотки должны быть заземлены не менее чем на 2 мин, а между отдельными измерениями не менее чем на 5 мин. При измерениях трехфазного трансформатора все выводы обмоток одного класса напряжения соединяются вместе.

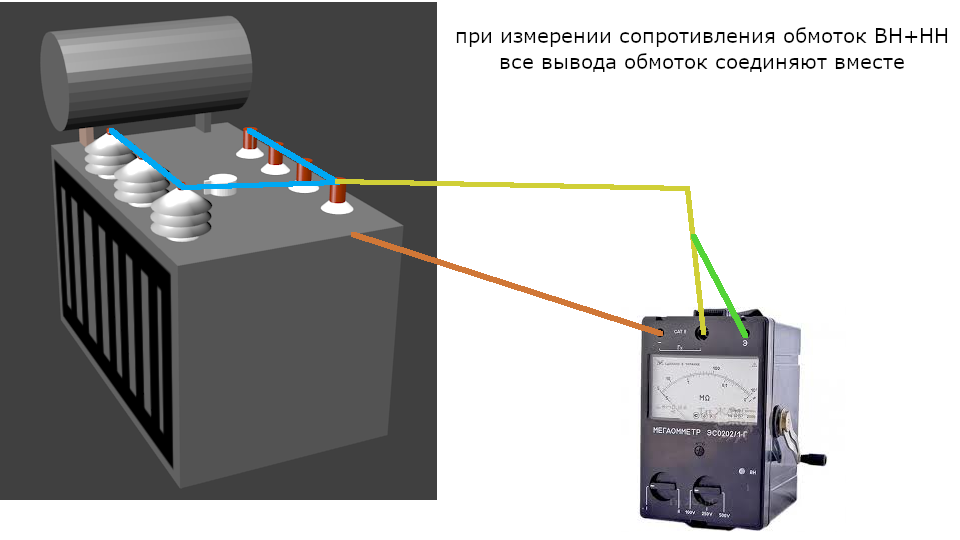

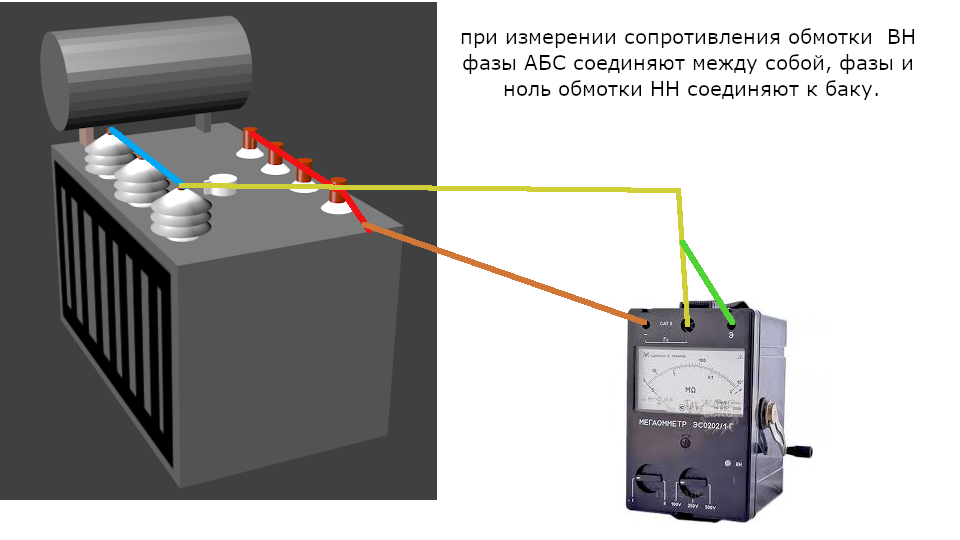

При измерениях на двухобмоточных трансформаторах мегаомметр подключается минимально по двум схемам. Сначала один из его выводов подключается к обмотке ВН, при этом обмотка НН соединяется с заземленным баком трансформатора и вторым выводом мегаомметра. Затем обмотки меняются местами: заземляется ВН, выводы от прибора подключаются к НН и баку.

Допустимые значения измеренных величин, относящиеся ко всем без исключения обмоткам трансформатора, указаны в таблице.

Коэффициент абсорбции трансформатораКоэффициент абсорбции трансформатораизмерение сопротивления ВН-НН+бакКоэффициент абсорбции трансформатораизмерение сопротивления НН-ВН+бакКоэффициент абсорбции трансформатораизмерение сопротивления ВН+НН-бак

Абсорбция в природе и технологии

А. ши­ро­ко рас­про­стра­не­на в при­ро­де: про­цес­сы А. оп­ре­де­ля­ют со­дер­жа­ние ки­сло­ро­да в ре­ках и озё­рах, по­верх­ност­ных сло­ях мо­рей и океа­нов, ре­гу­ли­ру­ют фи­зио­ло­гич. про­цес­сы в жи­вых ор­га­низ­мах и пр. Наи­бо­лее рас­про­стра­нён­ные об­лас­ти прак­тич. при­ме­не­ния про­цес­сов А.: мно­го­тон­наж­ные про­из-ва сер­ной, со­ля­ной и азот­ной ки­слот, нит­ра­тов и др. со­лей; вы­де­ле­ние цен­ных ком­по­нен­тов из га­зо­вых сме­сей – бен­зи­на из кок­со­во­го га­за, аце­ти­ле­на из га­зов кре­кин­га или пи­ро­ли­за при­род­но­го го­рю­че­го га­за, бу­та­дие­на из кон­такт­но­го га­за по­сле раз­ло­же­ния эти­ло­во­го спир­та и пр.; очи­ст­ка га­за от при­ме­сей вред­ных ком­по­нен­тов – неф­тя­ных и кок­со­вых га­зов от $\ce{H2S}$, азо­то­во­до­род­ной сме­си для син­те­за ам­миа­ка от СО2 и СО, са­ни­тар­ная очи­ст­ка га­зов, вы­пус­кае­мых в ат­мо­сфе­ру, – то­поч­ных га­зов ТЭЦ от SO2, аб­га­за от Cl2, ре­ку­пе­ра­ция ле­ту­чих рас­тво­ри­те­лей и др.

Популярные статьи  как работает электрический котел

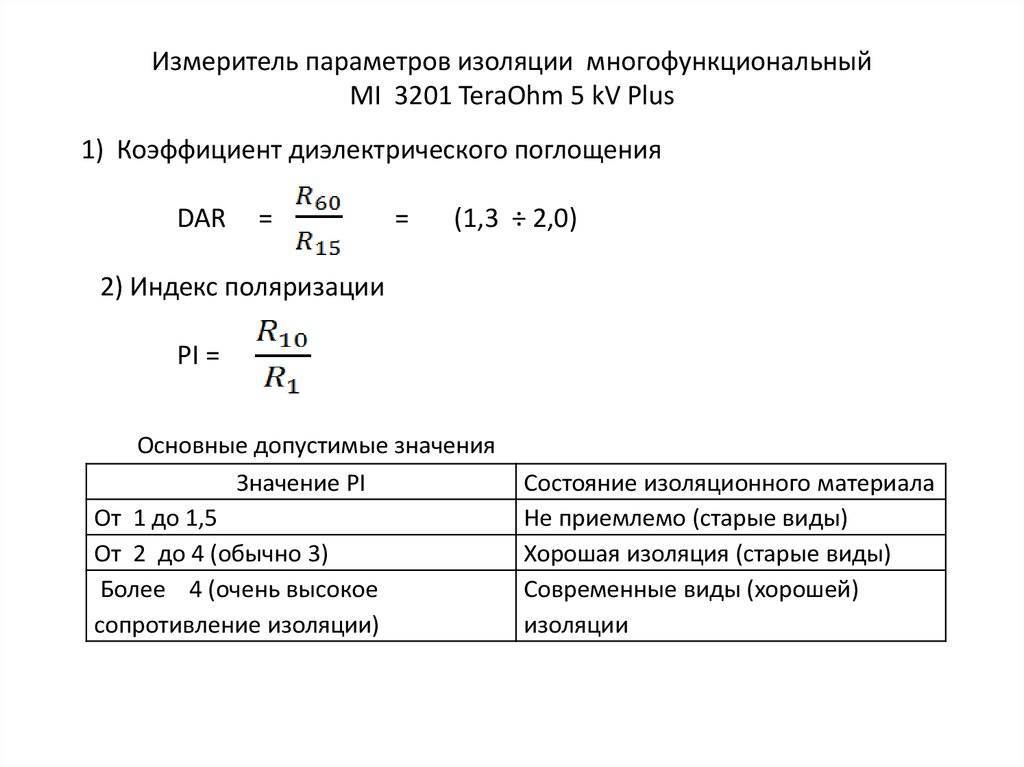

Анализ состояния сопротивления изоляции по коэффициентам DAR, DD, PI и графикам R(t)

Электрические проводники изолированы друг от друга и защищены диэлектрической оболочкой

Пробой изоляции представляет опасность для человеческой жизни, приводит к возгоранию и повреждению электрооборудования и другого имущества, поэтому так важно контролировать состояние электрического проводника. Проверка сопротивления изоляции проходит согласно четким методикам измерений

При этом большое разнообразие диагностических устройств вызывает проблемы при выборе подходящей модели. Обычно выбор устройства сводится к значению измерительного напряжения, которое создает прибор. Такой подход допустим только для проверки сети низкого напряжения. В этом случае подойдет любая модель прибора с напряжением 500 В и 1000 В, но для оценки состояния сложного оборудования, трансформаторов или электродвигателей, недостаточно одного значения напряжения. Здесь требуется высокая точность и наличие дополнительных функций, которые бы улучшили измерения.

Коэффициент абсорбции трансформатора

Нормированные показатели

Определив значение данного показателя, можно установить ресурс изоляционной обмотки. Чем выше коэффициент, тем дольше прослужит изоляционное покрытие. Нормой считается величина в районе 1,3.

Фактические приведённые ниже значения указывают на следующее состояние изоляции:

  • 1,25 и менее – изоляция не соответствует требованиям;
  • от 1,25 до 1,6 – в пределах нормы;
  • 1,6 – покрытие с большим ресурсом.

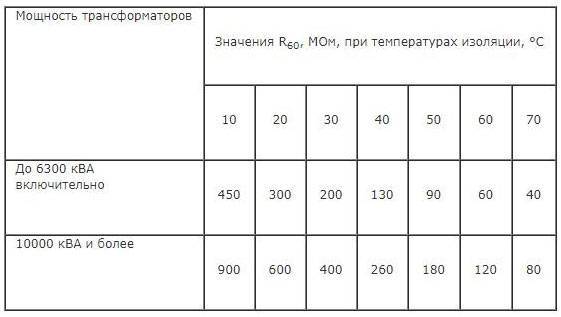

Также для трансформаторов нормируются показатели сопротивления R60, в зависимости от мощности оборудования и температуры обмоток. Нормы проверяются по следующей таблице:

Коэффициент абсорбции трансформатора

Для нового оборудования отклонение от значения, указанного производителем в паспортной документации, не должно превышать 20 процентов.

Если показатель агрегата ниже нормы, необходима дополнительная просушка оборудования, после чего процедуру измерения повторяют. При получении аналогичных данных после просушки, ресурс изоляционного покрытия исчерпан, а агрегат нуждается в ремонте.

Также читайте: Оказание первой помощи при поражении электрическим током

Коэффициент поляризации

Коэффициент поляризации определяет степень старения изоляции, показывает способность заряженных частиц перемещаться в диэлектрике под воздействием электрического поля. Измерения основаны на сравнении показаний мегомметра, снятых через 60 секунд и 600 секунд после начала испытаний.

Значение коэффициента показывает остаточный ресурс изоляции.

Данное испытание занимает много времени и характеризует сильно замедленный поляризацией ток.

Коэффициент поляризации характеризуется следующими показателями:

  • меньше 1 – изоляция является опасной;
  • больше 2 – изоляция хорошая.

Источник

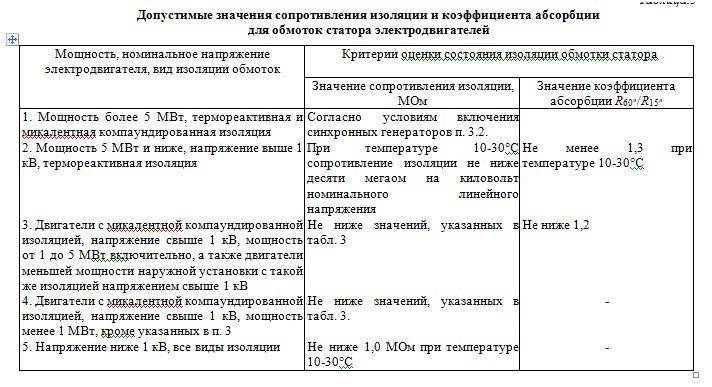

Измерение сопротивления изоляции электродвигателей

Такие измерения производятся не только при ремонте. Например, если в процессе эксплуатации требуется провести диагностику электродвигателя и питающего кабеля в случае отключения от защит. Также требуется измерять этот параметр перед пуском аппарата после его длительного простоя, особенно в неблагоприятных рабочих условиях.

Для статоров низковольтных двигателей норма составляет 1 МОм, при этом температура испытуемого объекта находится в пределах 10-30˚С. При температуре 60˚С допустимая величина снижается до 0,5 МОм.

Аппараты напряжением выше 1000 В разделяются на две категории. Для мощностей обмотки статора 1 — 5 МВт предельные значения указаны в таблице.

Коэффициент абсорбции трансформатора

Для более мощных, свыше 5 МВт, моторов, подход к процессу более ответственный. Измерения производятся в строгом соответствии с инструкциями изготовителя.

У асинхронных машин с фазным ротором, в том числе синхронных, имеющих обмотку возбуждения, тестируется и изоляция обмотки ротора. Но только у высоковольтных движков, имеющих мощность свыше 1 МВт. Используется мегаомметр на 1000 В. Предельное значение — 0,2 МОм.

Мощные электродвигатели для предотвращения появления паразитных токов в валах, замыкающихся на установочной раме, имеют изоляцию опор с подшипниками. Также подшипники изолируются от маслопроводов, осуществляющих их смазку при работе. Состояние этого вида изоляции проверяется мегаомметром на 1000 В.

Этот параметр контролируется после капитальных ремонтов, связанных с выемкой ротора. Сопротивление должно иметь значение, отличное от нуля, и не снизиться резко относительно ранее полученных результатов. Более точного значения правилами не предусмотрено.

Стоимость отопления

Из расчета на дом площадью 100 м² за весь отопительный сезон (7 мес.)

ТВЕРДОТОПЛИВНОЕ ОТОПЛЕНИЕ

Особенности

  • Постоянный присмотр
  • Запах в доме(копоть, гарь, грязь)
  • Загрязненный воздух
  • Частая загрузка, чистка золы
  • Складирование топлива

ГАЗОВОЕ ОТОПЛЕНИЕ

Особенности

  • Удовольствие от использования
  • Свобода и комфортная жизнь
  • Автоматизация всех процессов
  • Надежность
  • Быстрая окупаемость
  • Экологичность
  • Автономность и независимость

ЭЛЕКТРИЧЕСКОЕ ОТОПЛЕНИЕ

Особенности

  • Недостаток выделенных киловатт
  • Незащищенность от перепада напряжения
  • Высокая стоимость использования электроэнергии

Норматив для изоляции

Значение коэффициента является показателем ресурса изоляционного материала. Это испытание занимает сравнительно много времени, позволяет определить характеристики тока, замедленного поляризацией. Различие показателей для сухой и влажной изоляции обусловлено различной продолжительностью заряда емкости материала.

Нормальная изоляция

Среднее нормативное значение абсорбционного коэффициента 1,3.

На практике:

  • К <1,25 – изоляция несоответствующая;
  • К = 1,25-1,6 – изоляция хорошая;
  • К>1,6 – изоляция очень хорошая

Если трансформатор новый, рассчитанный или измеренный показатель не должен быть ниже определенного производителем более чем на 20%. Если это условие не выполнено, оборудование требует сушки.

Сухая

Норма для неувлажненной обмотки K = 1,3-2,0. Ток в начале испытания резко повышается, потом снижается. Значение через 60 секунд отличается от показателя через 15 секунд примерно на 30% в сторону повышения.

Влажная

Если изоляция влажная, коэффициент имеет показатель, близкий к единице. Ток быстро устанавливается, в течение 45-и секунд меняется мало.

Значения электросопротивления для всех видов трансформаторов определены в ПУЭ (правилах устройства электроустановок):

  1. Для трансформаторов с мощностью до 35 кВ – 450-40 МОм (в зависимости от температуры).
  2. Для сухих преобразователей от:
  • 100Мом при напряжении обмоток 1 кВ;
  • 300 Мом при напряжении обмоток 1-6 кВ;
  • от 500 МОм – от 6 кВ.
