Провод ШВВП

Расшифровка маркировки проводов и кабелей импортного производства

Силовой кабель:

  • N — кабель изготовлен согласно немецкому стандарту VDE *
  • Y — изоляция из ПВХ
  • H — отсутствие в ПВХ-изоляции галогенов (вредных органических соединений)
  • M — монтажный кабель
  • C — наличие медного экрана
  • RG — наличие брони

* VDE — Verband Deutscher Elektrotechniker — союз германских электротехников

Примеры: NYM, NYY, NYCY

Контрольный кабель:

  • Y — ПВХ-изоляция
  • SL — изоляция из ПВХ
  • Li — многожильный проводник выполнен по немецкому стандарту VDE

Примеры: LiYCY

Кабель передачи данных «витая пара»:

  • U — unfoiled (нефольгированный, неэкранированный)
  • F — foiled (фольгированный, экранированный)
  • S — screened (экранированный медными проволоками)
  • S-F — общий экран из фольги + общий плетеный экран
  • S-S — экран каждой пары из фольги + общий плетеный экран
  • TP — twisted pair; витая пара
  • SAT — satellite (спутник); кабель для спутникового телевидения

Примеры: FTP, UTP

Телефонный кабель и кабель для пожарной сигнализации:

  • J — инсталляционный, установочный кабель
  • Y — ПВХ
  • (St) — экран из фольги

Примеры: J-Y(St)Y

Безгалогеновый огнестойкий кабель:

  • N — кабель изготовлен согласно немецкому стандарту VDE
  • HX — сшитая резина
  • C — медный экран
  • FE 180 — кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением

Примеры: NHXHX FE 180

Провода монтажные:

  • H — гармонизированный провод (одобрение HAR)
  • N — соответствие национальному стандарту
  • 05 — номинальное напряжение 300/500 В
  • 07 — номинальное напряжение 450/750 В
  • V — ПВХ изоляция
  • K — гибкая жила для стационарного монтажа

Примеры: H05V-K, H07V-K

Кабели с изоляцией из сшитого полиэтилена:

  • N — кабель изготовлен согласно немецкому стандарту VDE
  • Y — изоляция из ПВХ
  • 2Y — полиэтилен
  • 2X — сшитый полиэтилен
  • S — медный экран
  • (F) — продольная герметизация
  • (FL) — продольная и поперечная герметизация
  • E -трехжильный кабель
  • R — броня из круглых стальных проволок
  • -J — наличие желто-зеленой жилы
  • -O — отсутствие желто-зеленой жилы

Кабель итальянского производства (FROR):

  • F — corda flessibile (гибкая жила)
  • R — polivinilclorudo; PVC (ПВХ изоляция)
  • O — anime riunite per cavo rotondo (круглый, не плоский кабель)
  • R — polivinilclorudo; PVC (ПВХ оболочка)

Видеообзор

Источники

  • https://www.asutpp.ru/provod-shvvp.html
  • https://cable.ru/cable/group-shvvp_description.php
  • https://220.guru/electroprovodka/provoda-kabeli/shvvp.html
  • https://amperof.ru/elektromontazh/electroprivodka/kabel-shvvp.html
  • https://ProFazu.ru/provodka/cable-wire/provod-shvvp.html
  • https://samelectrik.ru/texnicheskie-xarakteristika-shnura-shvvp.html
  • https://OFaze.ru/elektrosnabzhenie/kabel-shvvp
  • https://electricvdele.ru/elektroprovodka/kabeli-i-provoda/tehnicheskie-harakteristiki-shnura-shvvp.html
  • https://Elektrik-a.su/kabeli-i-provoda/silovye/provod-shvvp-519

ПВС — это кабель или провод

Строительство трехпроводного ПВС

ПВС – один из самых распространенных видов, который может применяться в сетях напряжением до 380 вольт, имеет от двух до пяти жил. Каждая жила состоит из тонких переплетенных проводов, заключенных в отдельную изоляцию. Для облегчения монтажа изоляция фазных проводов может быть коричневой, белой, красной или черной. Ноль синий или голубой. Изоляция заземляющего провода желто-зеленого цвета. Общая оболочка также имеет широкую цветовую гамму.

Вариантов много, они различаются по следующим параметрам:

  • Наружный имеет три проводника: фаза, ноль, земля. Удобно подавать питание от внешнего трансформатора на внутренний распределительный щит.
  • Точно так же устроена внутренняя резьба. Не имеет защиты от климатических условий и влажности. Может использоваться в помещении.
  • Медь – высокопрочная, обладает малой прочностью и повышенной электропроводностью, устойчива к коррозии.
  • Преимущество алюминия – цена. Обработка оксидом алюминия увеличивает срок службы.

Расшифровать маркировку других разновидностей можно так:

  • Т – устойчивость к плесени и грибку;
  • Б – бронированный кабель;
  • U – увеличивает минимальную температуру;
  • ПС – самозатухающий снаряд;
  • Г – без утеплителя;
  • СП – мощность;
  • Т – телефонный кабель.

Различие между проводом и кабелем

Из-за схожих областей применения этого электрического изделия и аналогичных кабелей может возникнуть резонный вопрос: все же это кабель и провод и в чем их принципиальное отличие?

С технической точки зрения PVS – это ветка. Это можно понять по маркировке (которая будет описана ниже). PVS не имеет технических параметров кабеля, чтобы иметь этот статус. Кабель представляет собой довольно сложную систему, состоящую из определенного количества жил, каждая из которых имеет свою изоляцию.

Еще одно отличие провода ПВА от кабелей – большая гибкость и меньшая масса первых. По этой причине они удобны для использования внутри помещений, но не используются для передачи электроэнергии на большие расстояния.

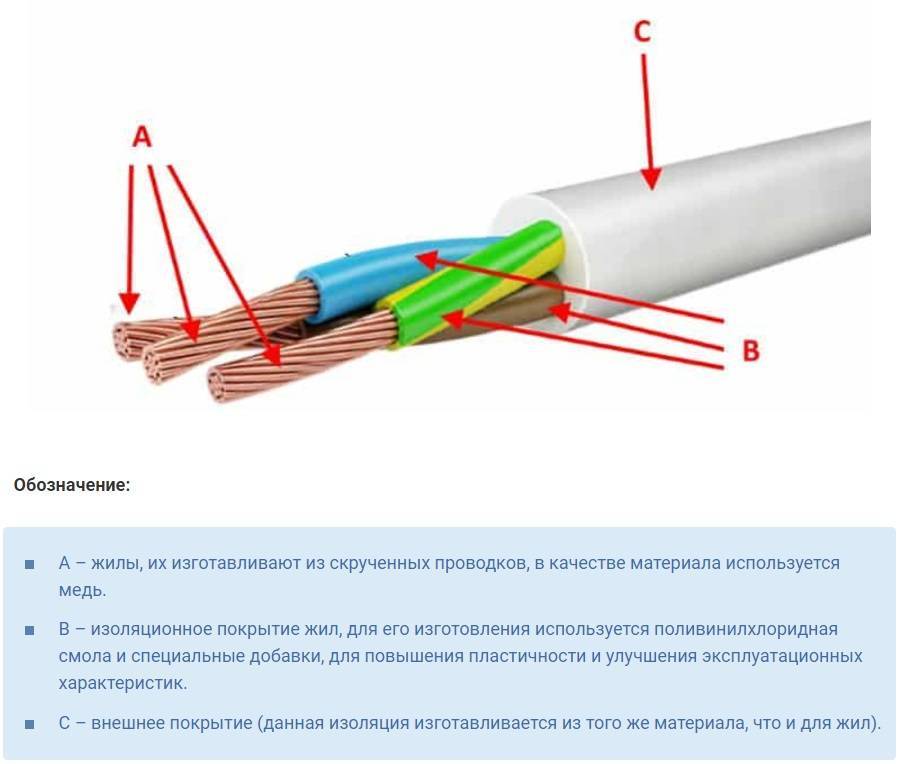

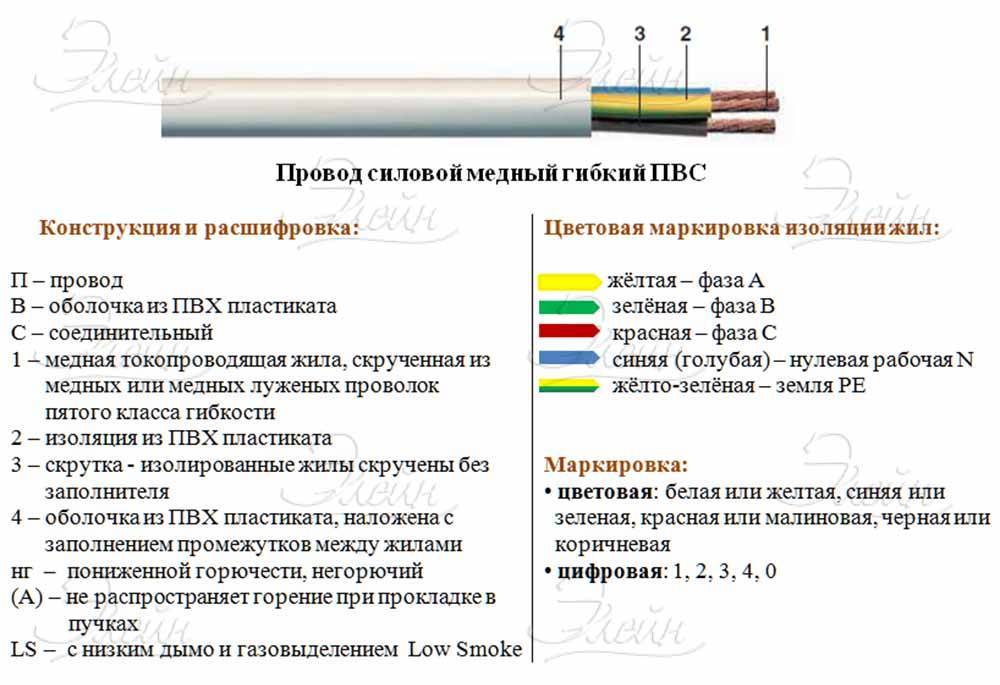

Структура провода

ПВС – это кабель, состоящий из двух или более жил из проводящего материала, изолированных друг от друга, которые скручены (круглое сечение) или лежат параллельно (овальное сечение) во внешней изоляционной оболочке. Согласно этому же нормативному документу ГОСТ 7399 – 97 в качестве предизолирующего материала разрешается использовать любой материал, чтобы не было зазоров между жилами. При этом они должны быть свободно отделены от внешней и внутренней оболочки. Общая структура кабеля гибкая, что позволяет использовать его во многих сферах деятельности.

На фото представлена ​​ветка PSVP

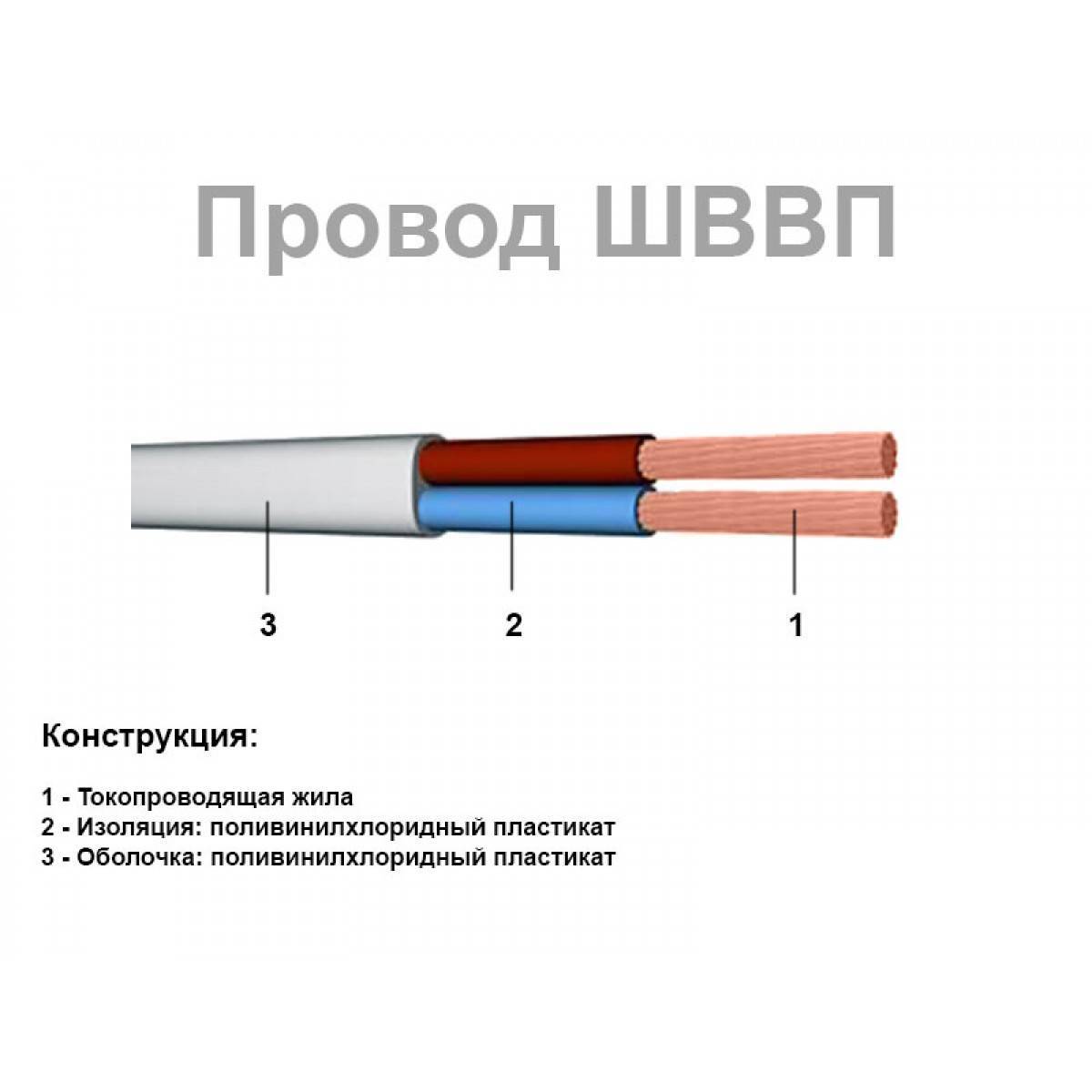

Конструкция шнура ШВВП

С маркировкой провода ШВВП окончательно разобрались. Что дальше? Дальше разберемся с конструктивными особенностями шнура. Условно можно разделить проводник на следующие элементы:

  1. Медные проводящие электричество жилы, которые обладают круглым сечением и при этом являются многопроволочными (их количество обычно варьируется от двух до трех).
  2. Изоляция каждой отдельно взятой жилы.
  3. Общий слой изоляционного материала, покрывающий снаружи весь шнур.

При этом жилы располагаются исключительно параллельно друг другу. Их же цветовая маркировка строго регламентируется нормами ГОСТа: цвет ноля – всегда синий, цвет фазы – коричневый.

Если взять шнур с тремя жилами ШВВП 3*1,5, то можно увидеть, что изоляция третьей жилы окрашена в желто-синий цвет, а сама она при этом играет роль заземления.

Расшифровка и виды провода ШВВП

Ответить на вопрос какого назначение провода ШВВП, нам во многом поможет расшифровка его названия и особенностей конструкции. Поэтому нашу статью начать следует именно с определения этих параметров.

Расшифровка названия провода ШВВП

Начнем с расшифровывания маркировки провода. Ведь она позволит не только узнать назначение, но и может многое сказать о структуре и конструкции провода.

Структура проводов ШВВП

Итак:

  • Первая буква – Ш, говорит нам что это шнур. В отличие от обычного провода шнур имеет повышенную гибкость и в обязательном порядке имеет изоляцию. Провод же может не иметь изоляции.
  • Вторая буква – В. Она говорит о структуре изоляции шнура. «В» означает виниловую изоляцию, которую еще часто называют ПВХ пластиком.
  • Третья буква снова «В». Это говорит о том, что шнур данной марки имеет двойную изоляцию, или как звучит более правильно, оболочку из винила. Если шнур состоит из нескольких проводов, то первый слой изоляции обычно покрывает сам проводник, а второй все проводники шнура. Это справедливо и для марки провода ШВВП.
  • Четвертая буква – П. Она означает что шнур плоский. То есть все жилы провода расположены параллельно независимо от их числа. Кроме плоского расположения жил возможно их скручивание, что придает проводу круглую форму.
  • Помимо основных четырех букв инструкция допускает нанесения еще одной прописной буквы к маркировке провода. Это могут быть буквы «н», «л», «т» или «нг», который в современной маркировке может приобретать форму «LS».

Провод луженный ШВВП

Аббревиатура «л» означает применение в проводнике лужёной меди. Это позволяет снизить вероятность коррозии меди и упрощает его пайку.

Популярные статьи  Антирезонансные трансформаторы напряжения

Провод ШВВП
Провод армированный вилкой

  • Аббревиатура «л» означает недопустимость армирования данного провода неразборной арматурой. Говоря более простым языком к таким проводам нельзя припаивать несъемные вилки или розетки. Они должны крепится к проводу только при помощи клемм.
  • Аббревиатура «т» говорит нам о повышенной температурной стойкости провода. Благодаря чему его можно использовать в горячих, а иногда и влажных помещениях.

Провод ШВВП

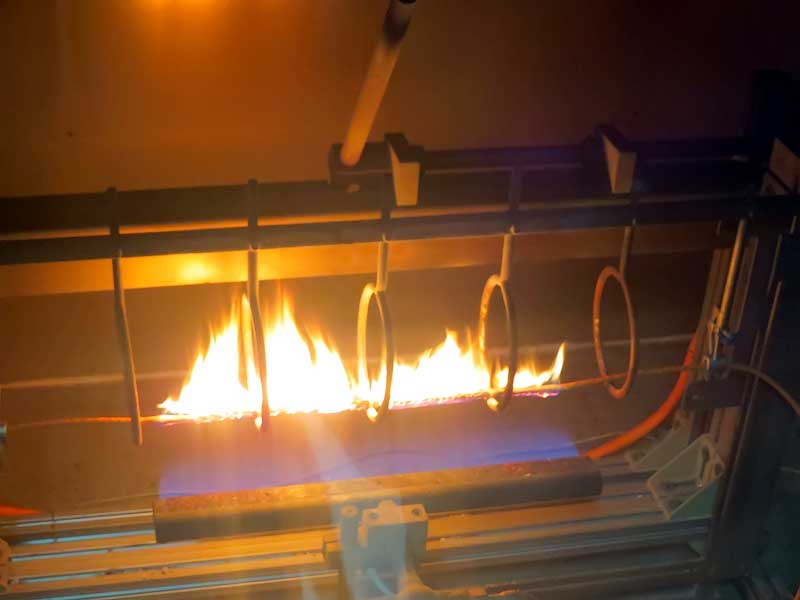

Проверка огнестойкости провода

Провод марки ШВВП дополнительно может содержать аббревиатуру «нг» или «LS». Такая маркировка обозначает, что провод не горючий и с низким процентом дымо- и газовыделение.

Исполнение провода ШВВП

Важными факторами при выборе являются и такие параметры как сечение, количество жил и в некоторых случаях окраска провода. Поэтому давайте рассмотрим отдельно возможные варианты.

Провод ШВВП
Размеры проводов ШВВП

Прежде всего остановимся на сечении. Согласно ГОСТ 7399 – 97 ШВВП провод может иметь сечение в 0,5 мм2 или 0,75 мм2. Большие сечения токоведущих частей для данной марки провода не предусмотрены. Исходя из этого и номинальные токи для шнуров данного вида не очень большие.

Провод ШВВП

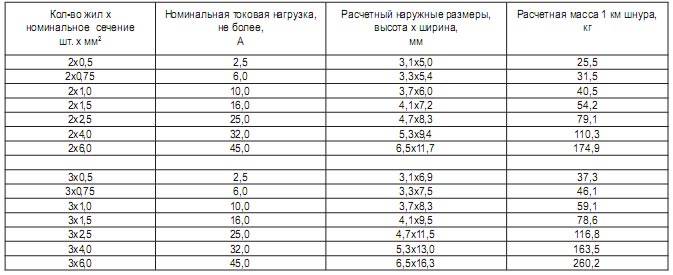

Возможные варианты типоразмеров шнура ШВВП

Размещение отдельных проволок в каждой жиле ШВВП

  • Для повышения гибкости шнура каждая жила провода состоит из нескольких проволок. Так согласно ГОСТ 22483 – 77 для нашего провода в каждой жиле должно быть не менее 7 проволок. При этом диаметр каждой проволоки должен быть не более 0,33 мм для жил сечением 0,5 мм2, и не более 0,38 мм для жил сечением 0,75 мм2.
  • Следующим важным вопросом является толщина изоляции. Независимо от сечения и количества жил в шнуре толщина изоляции жилы должна быть не менее 0,5 мм. Толщина оболочки должна быть еще выше и составляет не меньше 0,6 мм.
  • Последующим возможным отличие является цветовая маркировка жил и оболочки шнура. Оболочка обычно выполняется стандартного белого цвета и лишь в редких случаях может быть выполнена черным цветом. А вот жилы провода могут иметь богатую цветовую палитру, которая кстати определяется ГОСТ7399 – 97. Цена на провод обычно не зависит от цветовой раскраски жил провода.

Провод ШВВП

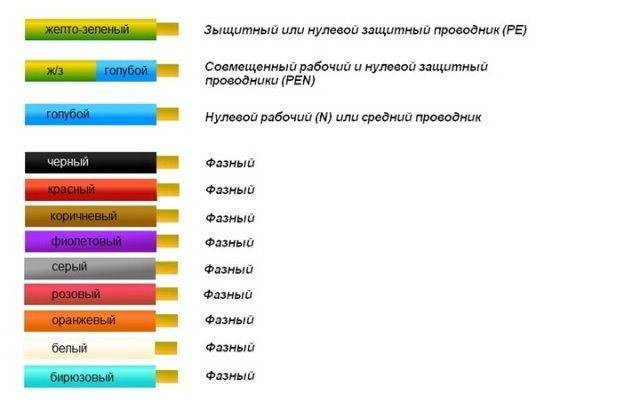

Правила цветового обозначения проводов согласно ПУЭ

Конструкция

Рассматривая конструкционные особенности кабеля ШВВП, можно выделить три основных момента:

  • в состав входят несколько заизолированных друг от друга жил, состоящих из множества тонких проволок;
  • все жилы имеют круглое сечение;
  • присутствует общая изоляция из ПВХ-пластиката.

Выше писалось, что жилы независимо от количества располагаются параллельно. По цвету изоляции каждой жилы можно судить о том, для чего она предназначается:

  • синяя оболочка указывает на нулевой провод;
  • желто-зеленая – заземляющий;
  • коричневая или красная – фазный.

Нередко выпускаются двухжильные кабели, в которых отсутствует возможность заземления.

Это интересно! Часто производители электротехнической (в частности, кабельной) продукции выпускают ШВВП-провод с медно-алюминиевыми жилами. В данном случае качество передачи электрического сигнала ухудшается, но снижается стоимость конечного продукта и соответственно электромонтажных работ.

Производители

Провода (шнуры) марки ШВВП выпускают отечественные и зарубежные производители. Продукция поставляется в бухтах (рисунок 4) и на барабанах.

Среди крупных отечественных производителей провода данной марки изготавливают такие лидеры по выпуску кабельной продукции, как Калужский, Верхнеокский кабельные заводы, «Электрокабель», «Севкабель», а также компании «Кабель электросвязь», «Энергокабель» и другие, менее известные предприятия.

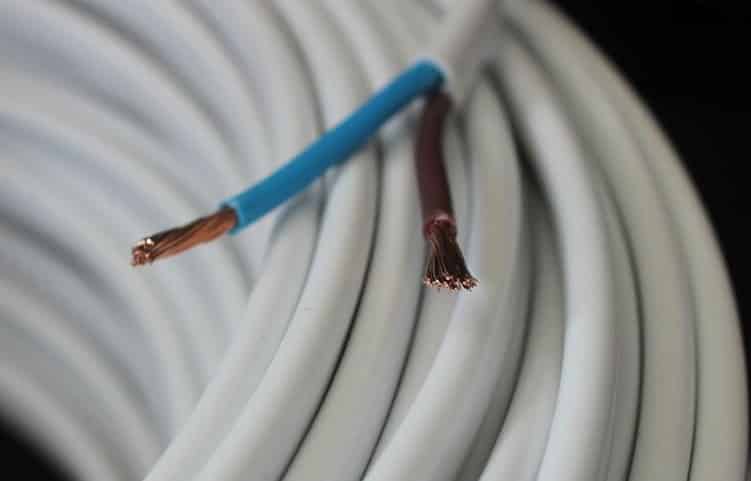

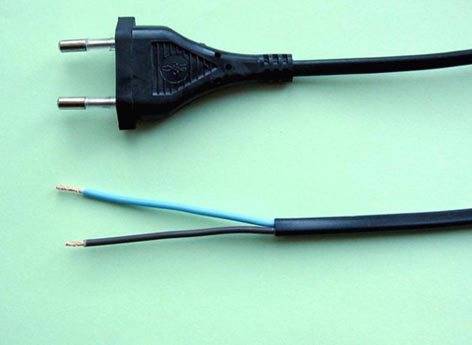

Провод ШВВПРис. 4. Двухжильный провод в бухте

Выше перечисленные производители выпускают двух- и трёхжильные провода (шнуры), с соблюдением требований ГОСТ 7399-97 (ТУ 3550-011-38229892-2013).  Вся продукция, поставляемая на рынок, проходит контроль качества, о чем свидетельствуют соответствующие сертификаты.

Менее крупные предприятия специализируются на выпуске гибких кабелей с определённым диаметром жил, часто 2 – 3 вида с минимальным сечением. Поэтому перед поиском шнура от конкретного производителя не лишним будет ознакомиться с ассортиментом его продукции.

Провод ШВВП. Назначение, преимущества

Провод ШВВП. Что мы знаем о нем?

Популярность этого провода обусловлена тем, что при своей относительно невысокой стоимости он поистине универсален.

Чтобы понять, что представляет собой ШВВП, в первую очередь следует расшифровать саму аббревиатуру. Итак. Ш — шнур; В — оболочка жил (проволочного токопроводящего элемента кабеля) из поливинилхлорида; В — внешняя оболочка из поливинилхлорида; П — плоский. Таким образом, ШВВП — это плоский двухоболочечный провод.

Кстати, почему он плоский, если проволока, из которой делают провода, имеет круглое сечение? А дело все в том, что в ШВВП токопроводящая жила не одна — их две или, реже, три, и расположены они параллельно. Еще один распространенный вопрос касается изоляции. Многие недоумевают, зачем ШВВП две оболочки, если обе они изготовлены из одного и того же материала — ПВХ-пластиката. Не проще ли сделать одну, более толстую? Ответ на этот вопрос кроется в продуманной конструкции ШВВП. Внутренняя оболочка у каждой жилы своя и имеет цветную маркировку, тогда как внешняя представляет собой общий изоляционный кожух. Такая конструкция провода обеспечивает возможность его ремонта.

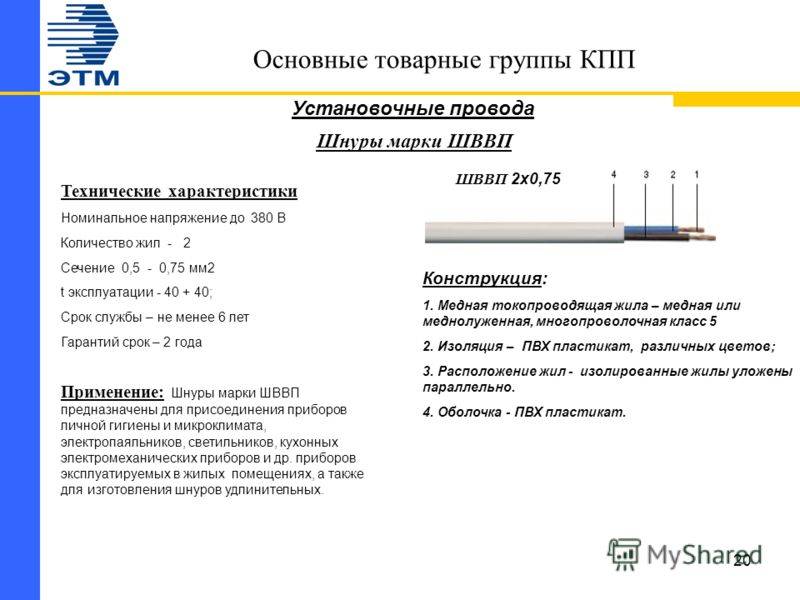

Теперь поговорим об основных технических характеристиках и преимуществах ШВВП:

рассчитан на номинальное напряжение до 380 В при частоте колебаний переменного тока в 50 Гц;
имеет показатель минимально допустимого радиуса изгиба жил в 30 квадратных миллиметров;
не поддерживает горения, может выдерживать пиковое напряжение до 2 000 В;
способен обеспечивать сохранение номинальной частоты колебаний тока в течение 15 минут даже после часового выдерживания провода в воде;
может эксплуатироваться при температуре окружающей среды от -40 до +40 градусов по Цельсию и относительной влажности до 98%;
способен безотказно работать на протяжении 5 тысяч часов, а в ряде случаев — до 12 тысяч часов (если речь идет о стационарном оборудовании);
эксплуатируясь в составе цепи электропроводки, обеспечивает срок ее службы порядка 15 лет.
обладает повышенной гибкостью, что очень важно в быту.

Область применения:

провод ШВВП 2х0,75 (с двумя токопроводниками сечением 0,75 миллиметра) способен выдерживать рабочую нагрузку до 750 Вт и благодаря этому может использоваться при прокладке временной или постоянной осветительной проводки, а также для подключения к электрической сети бытовых приборов средней мощности: холодильников, стиральных машин, телевизоров, стационарных компьютеров;

провод ШВВП 3х0,75 (с тремя токопроводниками сечением 0,75 миллиметра) применяется при прокладке однофазной проводки для подключения технологического оборудования с заземлением. Кроме того, использование таких кабелей значительно упрощает процесс монтажа осветительной проводки с многопозиционным переключением. Наконец, трехжильными проводами оснащаются розетки повышенной безопасности, снабженные дополнительным заземлением. Поэтому чаще всего провод ШВВП 3х0,75 используется на объектах промышленного назначения и в мастерских.

Впрочем, есть и другие, менее распространенные разновидности ШВВП. И каждый из них предназначен для определенного круга задач. Как не ошибиться при покупке кабеля. В этом поможет таблица определения оптимальной толщины жил провода по силе тока и передаваемой мощности. Каталог проводов ШВВП

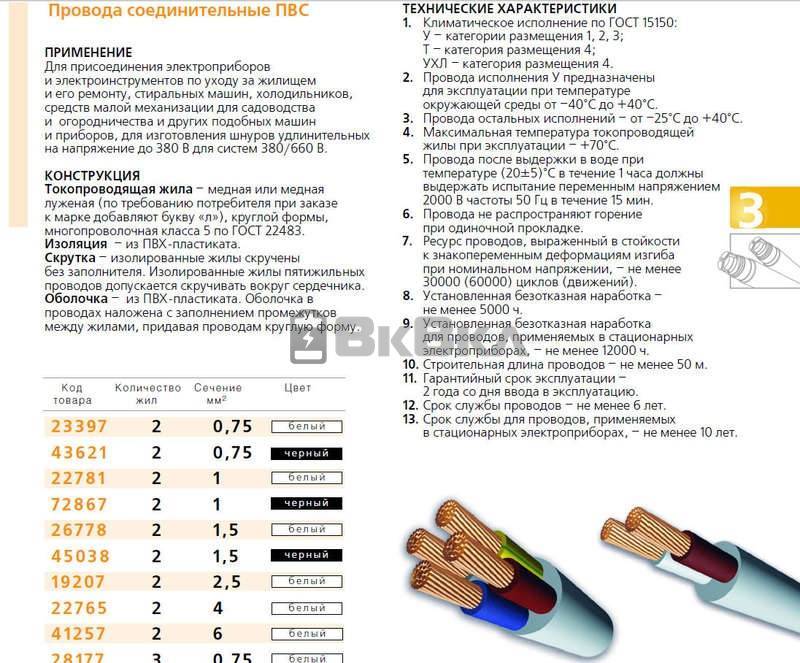

Назначение и применение провода ПВС

Кабель часто применяют:

  • В качестве удлинителя или переноски для решения бытовых задач;
  • Для наружного и внутреннего соединения наружных электросетей, приборов;
  • В садоводстве благодаря своей гибкости и водонепроницаемости;
  • Внутри электрических устройств;
  • Для подключения любого типа электроинструментов (персонального компьютера, газонокосилки, электрочайника, телевизора, пылесоса и так далее).

Важно! Назначений у ПВС огромное количество. Его используют даже там, где встретить его никто не ожидает

Все благодаря его гибкой структуре и эксплуатационным характеристикам. Именно из-за этого в мире налажено такое огромное производство ПВС изготовителями из разных стран.

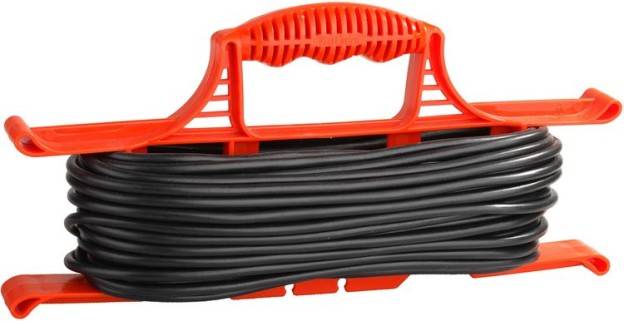

Провод ШВВППереноска на основе ПВС

Производители

Провода (шнуры) марки ШВВП выпускают отечественные и зарубежные производители. Продукция поставляется в бухтах (рисунок 4) и на барабанах.

Среди крупных отечественных производителей провода данной марки изготавливают такие лидеры по выпуску кабельной продукции, как Калужский, Верхнеокский кабельные , «Севкабель», а также , «Энергокабель» и другие, менее известные предприятия.

Популярные статьи  Тиристор принцип работы

Провод ШВВП
Рис. 4. Двухжильный провод в бухте

Выше перечисленные производители выпускают двух- и трёхжильные провода (шнуры), с соблюдением требований ГОСТ 7399-97 (ТУ 3550-011-38229892-2013). Вся продукция, поставляемая на рынок, проходит контроль качества, о чем свидетельствуют соответствующие сертификаты.

Менее крупные предприятия специализируются на выпуске гибких кабелей с определённым диаметром жил, часто 2 – 3 вида с минимальным сечением. Поэтому перед поиском шнура от конкретного производителя не лишним будет ознакомиться с ассортиментом его продукции.

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

  • Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
  • Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
  • Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

  • Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
  • Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
  • Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
  • Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
  • И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

  • Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
  • И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

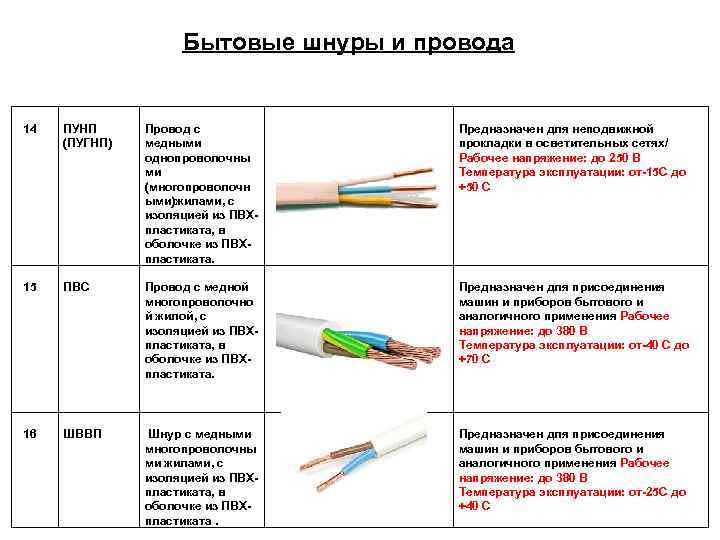

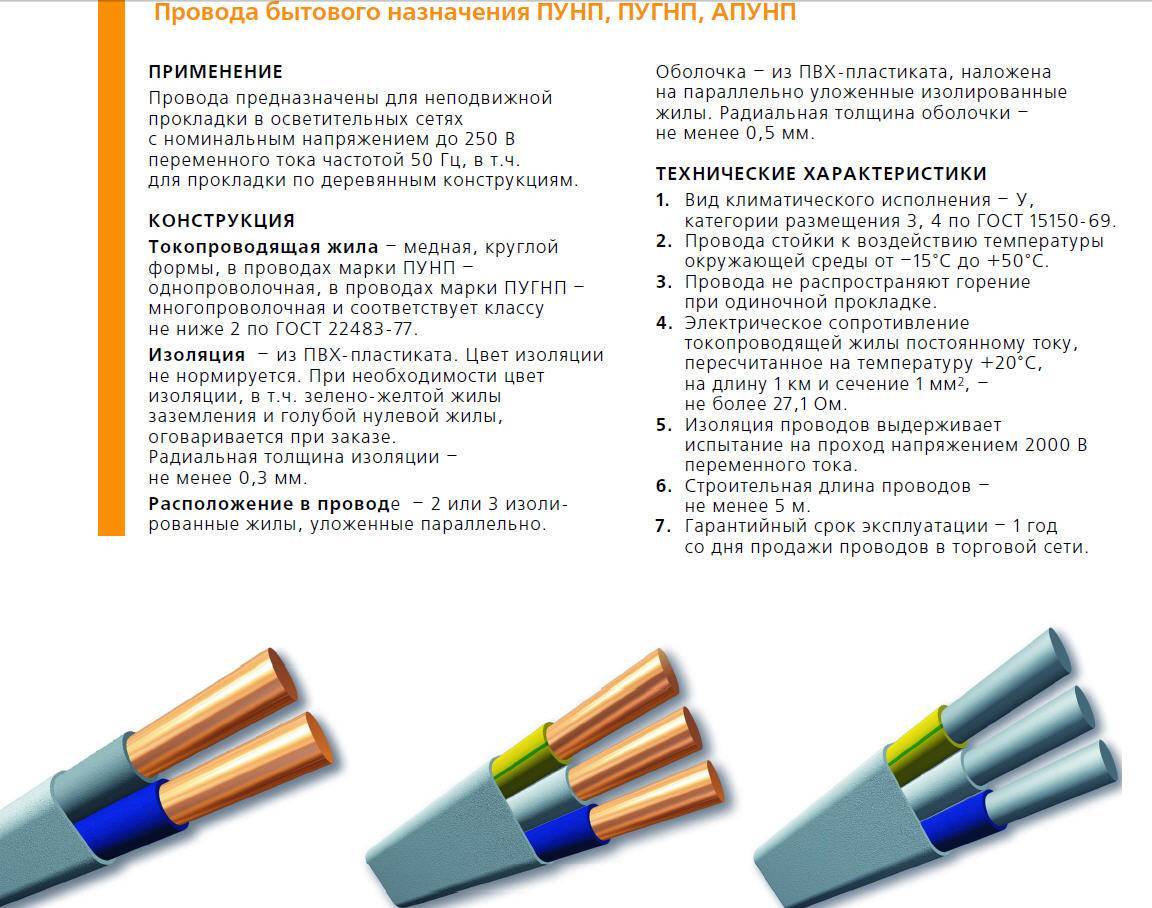

В чем опасность использования

Все дело в том, что провод ПУНП имеет очень плохое качество и как следствие – не раз становился причиной пожара и поражения электрическим током. Как опытными специалистами, так и обычными покупателями было не раз наглядно доказано, что качество изоляции и жил провода оставляет желать лучшего. Да что уж тут говорить, если производство ПУНП соответствует нормам ТУ 16.К13-020-93, согласно которым сечение жил может быть с отклонением до 30% от того, которое указано на маркировке (!).

Что касается сечения токоведущих жил, оно действительно в большинстве случаев практически на четверть меньше заявленного производителем. Как результат – вместо нужного Вам провода 3*2,5 выход 3*1,75 мм2. Понимаете в чем опасность? В том, что более тонкий проводник не сможет выдержать токовые нагрузки, которые на него возлагаются. Последствием заниженного сечения могут быть не только короткое замыкание, но и пожар в доме, т.к. ПВХ изоляция является горючей, в отличие от кабеля ВВГнг.

Следующая опасность касается высокой вероятности поражения электрическим током. Дело в том, что толщина изоляции провода ПУНП по классике жанра не соответствует заявленной производителем. Вместо требуемых стандартом ГОСТ 23286-78 0,4-0,5 мм толщины ПВХ оболочки по факту выходит не более 0,3 мм. В опасной ситуации электробезопасность данного проводника оставляет желать лучшего.

Подведя итог, следует отметить, что согласно ГОСТ 22483-77 и ГОСТ 23286-78, ПУНП не проходит сертификат соответствия по сечению жил и толщине изоляции. Данный проводник запрещен на рынке кабельной продукции и надеемся, что после предоставленных фактов о несоответствиях технических характеристик провода ПУНП Вы поняли, чем он плох для бытового применения. Несмотря на запрет, большинство производителей выпускают проводник по сегодняшний день, игнорируя то, что он не разрешен для электромонтажных работ!

Видео обзор проблемы использования данного проводника

Производители

Среди отечественных производителей ШВВП-шнура, зарекомендовавших себя среди потребителей и электромонтажников, стоит выделить заводы «Электрокабель» и «Севкабель». Также продукцию неплохого качества выпускает Верхнеокский кабельный завод (ВКЗ). Если вы столкнулись с кабелем других производителей и возникли сомнения относительно качества продукции, то воспользуйтесь штангенциркулем, чтобы определить приблизительную толщину провода и высчитать площадь сечения жилы.

ШВВП-шнуры является качественным и недорогим изделием, подходящим для временного подключения слаботочных бытовых приборов к промышленной электросети напряжением 220/380 В. И все-таки для стационарных установок высоких мощностей, включая станки и игровые компьютеры, нужно использовать кабель с большим сечением. В отличие от ШВВП ПВС-кабель справляется с увеличенной токовой нагрузкой.

Популярные статьи  Провод СИП: расшифровка, конструкция, виды, технические характеристики

Также при работе с удлинителями на базе ШВВП нужно обеспечить постоянный контроль и наблюдение, чтобы исключить перегрев и потенциальное возгорание. Если температура повышается, то требуется замена проводника.

Где используют шнур?

Площадь поперечного сечения жил провода ШВВП обычно менее 2,5 миллиметров квадратных. Это говорит о том, что подключение мощной техники с помощью этого проводника крайне нежелательно.

Данный шнур широко применяют для подсоединения бытовых электроприборов послабее – с мощностью около 1-2 киловатт. Если кабеля ШВВП применяется в быту, то как правило выбираются следующие его размеры: 2*0,5; 2*0,75; 2*1,5; 3*0,75; 3*1,5.

Основных направления применения ШВВП два:

  1. Подключение, как уже было упомянуто выше, маломощной электротехники. Например: чайника или радиоприемника, настольной лампы или тостера и так далее. Однако не стоит использовать шнур ШВВП в качестве удлинителя, для этого имеется проверенный вариант – провод ПВС.
  2. Монтаж комнатного или же уличного освещения. Провод ШВВП может соединять собой светодиодные ленты с блоком питания.

Можем заметить, что данный шнур уместен не в любой ситуации. Причина тому – не самая большая площадь сечения жил. Дома такой проводник не рекомендуется использовать в качестве проводки, разве что при монтаже освещения.

Как расшифровывается кабель ПВ-1

Любое кабельное изделие имеет маркировку. Расшифровка провода ПВ1, следующая:

  • Символ «П» означает то, что изделие является проводом. Также на месте первой буквы может быть – шнур (Ш);
  • Символ «В» означает состав изоляционного слоя. Здесь он изготовлен из ПВХ материалов, основным плюсом которого выступает стойкость ко многим механическим и химическим повреждениям. В основном, для изоляции в любом кабеле используется ПВХ;
  • Последняя цифра означает категорию гибкости изделия – от «1» до «5». Чем больше цифра, тем более эластичным будет провод.

Кабель ПВ 1 технические характеристики

Важно! Кабели могут быть двух типов, установочные и монтажные. Установочные в основном применяют в течение длительного времени в одном и том же месте. Например, их прокладывают в проводке или розетках

Например, их прокладывают в проводке или розетках.

Монтажный кабель используется для многократного использования и временного подключения разных приборов.

ПВ – это общее наименование изделий с высококачественной изоляцией из поливинилхлорида.

Такие провода можно без затруднений использовать в сетях с напряжением до 450 В и частотой не более 100 Гц. Для постоянного тока кабель может применяться при напряжении до 1000 В. Наибольшее разрешенное значение тока – 40 А.

Жилы изготавливаются из медного сплава. Любой провод ПВ1 будет моножильным, причем, жилы состоят из многих мелких проволок. Ниже указаны основные разновидности провода.

Важно! Достаточно часто используется ПВ3, такой же, как и ПВ1, но более гибкий. Его разрешается применять как монтажный кабель. Виды маркировки

Виды маркировки

БПВЛ – бортовой кабель. Он используется исключительно в авиатранспорте. С годами его начали применять при подключении стационарных приборов. Наибольшее разрешенное напряжение в сети переменного тока будет не выше 250В с частотой 1500 Гц.

АПВБбШв – силовой кабель, который изготовлен из алюминия. Сфера применения – транспортировка электрической энергии по стационарным объектам переменного тока и с частотой, не более 50 Гц. Если в таком проводе нет буквы «А», значит он изготовлен из меди.

АПВ – алюминиевый установочный кабель с характеристиками как у медного. Основное отличие такого вида изделия – наибольшее разрешенное напряжение при постоянном токе составляет 400В при частоте 50 Гц.

Важно! КСПВ – один из лучших кабелей для монтажа систем охраны и видеонаблюдения. В нем присутствует два изоляционного слоя – внутренний, производится из полиэтилена, внешний – из поливинилхлорида. Медные жилы

Медные жилы

Отличие провода ПВС от шнура ШВВП

Для того чтобы точно определиться в отличиях этих видов проводников, необходимо знать особенности и характеристики каждого. Так как особенности одного вида известны (ШВВП), нужно разобраться с параметрами другого (ПВС).

Обозначения кабеля (проводов) ПВС:

  • П – обозначает провод;
  • В – изоляция на основе ПВХ пластиката;
  • С – обозначение соединительный.

Пример условной маркировки кабеля ПВС – 3 х 2,5. Провод, состоящий из трех медных жил, сечение отдельной жилы 2,5 мм2.

К буквенному обозначению в зависимости от типа провода добавляют обозначения в виде: (НГ) – негорючий материал изоляции, (НГ – LS) – негорючий, с пониженным выделением дыма.

Жилы данного провода, являются медными, многопроволочными. Все проволоки одной жилы скручены. Изоляция самих жил и внешняя оболочка, выполнены из одного и того же материала, в который при изготовлении добавляют специальные присадки. Цветовая гамма проводников соответствует требованиям ГОСТ.

Данный провод, служит для подключения стационарных или подвижных агрегатов и оборудования. Допустимое значение напряжения 380 Вольт. Благодаря характеристикам и особенностям, данный провод часто используется в качестве соединительного элемента в бытовых удлинителях.

Говоря об отличиях данных проводников, стоит отметить, что в большей степени у них одинаковые показатели. А это и максимальная квадратура сечения жил, рабочее напряжение, количество жил и рабочая температура.

Основными отличиями этих проводников, является то, что провод (ПВС) недопустимо применять при монтаже скрытой электропроводки, и они различаются по структуре (ПВС – круглый, ШВВП – плоский).

Опасности использования

Использовать шнур шввп недопустимо для нескольких бытовых приборов, подключенных к нему одновременно. Даже если их индивидуальная мощность невелика, может оказаться так, что суммарная мощность превысит допустимо возможную для кабелей шввп, характеристика которых не рассчитана на длительную токовую нагрузку, превышающую 6 А.

К примеру, с использованием такого шнура, пусть даже сечением 0,75 мм2, подключили розетку на кухне. В неё при помощи тройника одновременно подсоединили микроволновую печь, электрочайник и электроплиту. Средняя мощность подсоединённых потребителей составляет:

  • плита – 2,5 кВт;
  • микроволновка – 1,8 кВт;
  • электрический чайник – 1,2 кВт.

Суммарная мощность трёх бытовых приборов составит 5,5 кВт. При напряжении сети 220 В общий потребляемый ток будет равен 25 А. Это значит, что при одновременном включении приборов значение тока превысит допустимое в 4 раза. Провод не выдержит и сгорит, что может вызвать общее возгорание.

Существует несколько распространённых причин, по которым нарушается правило применения подобного шнура, а именно:

  • мнимое удобство при монтаже – гибкость;
  • остатки материала, которые жалко выбросить;
  • двойная изоляция.

Двойная изоляция и интервал температур (-25-+400С) вводят в заблуждение обычного человека, но не должны сбивать с толку специалиста. Изоляция недостаточно толстая, а влага и перепады температур могут её повредить при открытой проводке. В любом случае ГОСТ-7399-97 и ОКОФ 143131040 предписывают не использовать данную электропродукцию для питания стационарных силовых установок (СУ).

Внимание! Для СУ применяются силовые кабели и провода с жилами подходящего сечения, изоляцией достаточной толщины и большим запасом по току. Гибкий шнур ШВВП будет служить качественно и долго, если не нарушать способы его применения

Правильно подобранное сечение, соответствующее мощности нагрузки, обеспечит должную безопасность при его эксплуатации

Гибкий шнур ШВВП будет служить качественно и долго, если не нарушать способы его применения. Правильно подобранное сечение, соответствующее мощности нагрузки, обеспечит должную безопасность при его эксплуатации.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

выпрямительный диод
Провод ШВВП
