Маркировка люминесцентных ламп

Содержание

Плюсы и минусы люминесцентных ламп

Люминесцентные приборы занимают второе место по продаже после светодиодных устройств. Это связано с их достоинствами:

  • энергосбережение;
  • высокое качество света;
  • хорошая светоотдача;
  • широкий выбор изделий общего и специального предназначения;
  • длительность эксплуатации — норма составляет 10-40 тысяч часов;
  • при перегорании лампочку легко поменять.

Недостатки:

  • Стоимость. Прежде всего нужно рассчитать, какой бюджет будет потрачен на установку люминесцентных приборов вместо классических источников света. Это довольно затратно, но благодаря длительности работы деньги быстро окупятся.
  • Негативное влияние на здоровье человека при длительном освещении. Вред для глаз.
  • Зависимость срока службы от числа циклов включения и выключения.
  • Высокий риск поломки при скачках напряжения. Требуется установка стабилизатора или другого устройства для защиты от перепадов. В ином случае прибор может перегореть.
  • Несовместимость с диммером.

    Из-за наличия ртути лампы опасны для здоровья человека

  • Шумная работа. Лампочка может гудеть довольно громко, из-за чего находящиеся в помещении люди могут испытывать дискомфорт.
  • Невозможность использования в пыльных и влажных помещениях. Для работы на улице требуется высокий класс защиты от пыли и воды.
  • Опасность из-за наличия ртути.
  • Хрупкость колбы.
  • Необходимость отвода тепла.
  • Плохая работа при низких температурах.
  • Выбор цвета свечения светодиодных ламп больше, чем у люминесцентной подсветки.

Недостатков у изделия много, но если соблюдать условия эксплуатации, лампочка будет светиться заявленный срок.

Технические характеристики

Маркировка люминесцентных лампЭнергоэффективность различных ламп

К основным техническим характеристикам относятся:

  • Цветопередача. Это одна из главных характеристик источника света. Определяется составом люминофора. Люминесцентные приборы имеют широкую цветовую гамму благодаря множеству различных составов. Самые распространенные для домашнего использования – устройства с цветовой температурой 2700 К, дающие теплый естественный оттенок. В рекламной и архитектурной подсветке используются приборы разных цветов – розовые, голубые.
  • Цоколь. Можно выделить 2 формы цоколя в зависимости от конструкции – штырьковые и патронные. Штырьковые цоколи используются в светильниках, в которые устанавливается U образная колба. Патронные цоколи имеют классический внешний вид с резьбой разного диаметра. Применяются в домашних светильниках.
  • Напряжение. Рабочее питание – 220 В, реже используется последовательное подключение дух ламп, работающее на 127 В.
  • Мощность. Самые распространенные – лампы на 18 В. Есть более мощные источники для прожекторов, достигающие 80 Вт.
  • Срок службы. Может достигать 40000 часов.
  • КПД выше 20%.
  • Физические размеры. Например, лампы Армстронг имеют стандартные размеры под ячейку 600х600 мм.
  • Степень защиты от пыли и влаги. Определяет возможность безопасной работы при определенных климатических условиях.
  • Материал изготовления. Пластик, металл и другие.

Техническая характеристика

Общие характеристики люминесцентных ламп следующие:

  • срок службы — до 20 000 часов;
  • КПД светильника — 40-75%;
  • индекс цветопередачи — 80;
  • световая эффективность — 80 Лм/Вт;
  • средний вес — до 200 грамм;
  • нагревание при горении — небольшое;
  • устойчивость к вибрациям — средняя;
  • электромагнитный шум — есть;
  • работают при температуре — от +5 0 С до + 55 0 С;
  • пульсация излучения — отсутствует;
  • цветовая температура — в границах 2500-6500К;
  • специальная утилизация — обязательна.

Вся информация есть на упаковке или на корпусе прибора. Обязательно указывается срок службы, мощность в ваттах, тип цоколя, параметр цветопередачи в Кельвинах.

Самый ходовой цоколь диаметром 27 мм. На упаковке имеет обозначение Е27, есть размер Е12 — в быту встречается очень редко, Е14 — используют для компактных лампочек в осветительных приборах или в холодильниках, Е40 — практически не используется обычными потребителями. Такие применяют в уличном освещении или для больших площадей в промышленных масштабах.

Существуют десятки разновидностей электрических ламп. Для освещения открытых территорий или больших помещений вроде складов и ангаров часто применяются лампы дуговые ртутные люминесцентные (ДРЛ).

О том, как они устроены и на что способны, поговорим в данной статье, тема которой — лампы ДРЛ: характеристики.

Для понимания того, что из себя представляет лампа ДРЛ, полезно ознакомиться с классификацией светильников такого рода. Итак:

  1. Лампы, работающие за счет образования электрической дуги в газовой среде, называются газоразрядными. В отечественной терминологии их принято обозначать буквосочетанием РЛ (разрядная лампа).
  2. Все разрядные лампы делятся на три типа: низкого (РЛНД), высокого (РЛВД) и сверхвысокого давления (РЛСВД).
  3. Те из РЛ, в которых главным переносчиком заряда выступают пары ртути, называются ртутными.

В установившемся режиме парциальное давление паров ртути составляет:

  • у ртутных ламп, относящихся к категории РЛНД: менее 100 Па;
  • относящихся к категории РЛВД: 100 кПа;
  • относящихся к категории РЛСВД: 1 МПа и выше.

Лампы ДРЛ относятся к категории РЛВД. Источником света в ней является горелка — трубка из кварцевого стекла или светопропускающей керамики, заполненная аргоном в строго определенном количестве с добавкой небольшой капли ртути или ртутного соединения, которое в холодном состоянии имеет вид шарика или налета на колбе.

Лампа ДРЛ 1000w

Раньше в подобных лампах устанавливали два электрода. Но при таком исполнении для пробоя газовой среды с целью создания дуги требовалось слишком высокое напряжение. Из-за этого приходилось применять газовый разрядник, который имел гораздо меньший срок службы, чем сама лампа.

Впоследствии стали применять схему с 4-мя электродами: в разных концах лампы устанавливаются один основной и один зажигательный электроды. Напряжение подается одновременно и на основные электроды, и на каждую пару «основной-зажигательный». Газовый промежуток между основным и зажигательным электродами пробивается небольшим напряжением, поскольку он является коротким.

Возникший тлеющий разряд ионизирует газ, в результате чего быстро увеличивается количество частиц, способных переносить заряд. Их присутствие облегчает пробой большого промежутка между основными электродами: здесь также возникает тлеющий разряд, который тут же превращается в дуговой.

Лампа ДРЛ 250 Е40 ртутная высокого давления

Переход на такую систему зажигания позволил вместо недолговечного газового разрядника применять пускорегулирующий дроссель, срок службы которого равен или превосходит срок службы лампы.

Сегодня некоторые импортные лампы выпускаются в 3-электродном исполнении, то есть зажигающий электрод у них всего один. На функциональности светильника это никак не отражается, отказ от 4-го электрода имеет целью только снизить себестоимость.

Электрическая дуга в среде ртутных паров производит ультрафиолетовый свет и видимый зеленовато-белый. Чтобы сбалансировать цветовое содержание света, горелку помещают в колбу, покрытую изнутри особым веществом — люминофором. Под действием ультрафиолетового излучения оно начинает светиться видимым красным светом, который в сочетании с зеленым дает близкое к белому свечение.

Популярные статьи  емкость сферического конденсатора

Попутно колба обеспечивает теплоизоляцию горелки, вследствие чего та быстрее разгорается.

Маркировка люминесцентных ламп

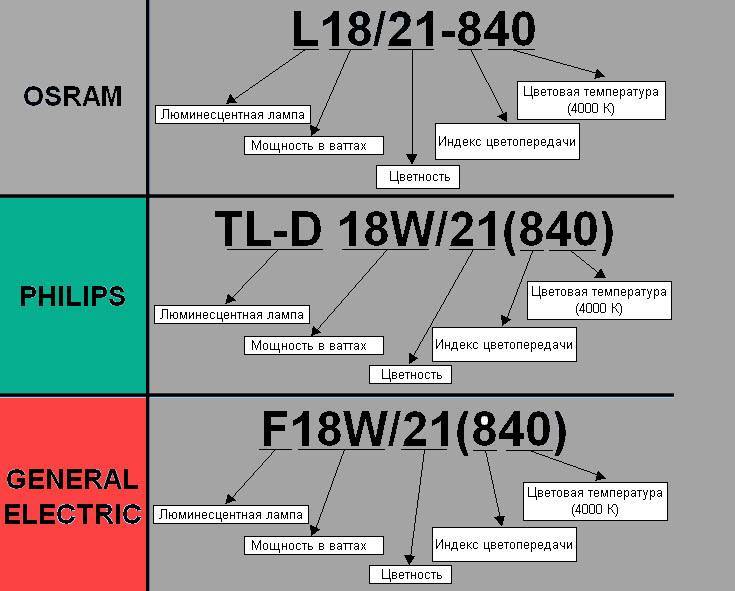

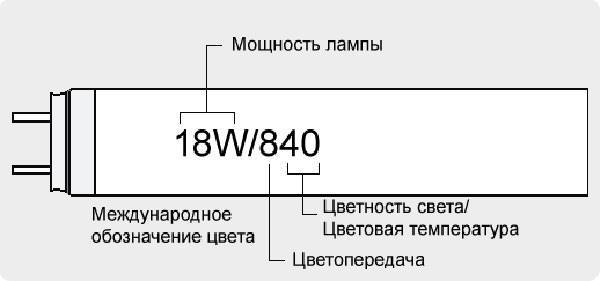

Расшифровка маркировки люминесцентных ламп

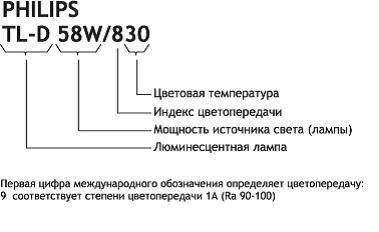

Трёхцифровой код на упаковке лампы содержит как правило информацию относительно качества света (индекс цветопередачи и цветовой температуры).

Первая цифра — индекс цветопередачи в 1х10 Ra(компактные люминесцентные лампы имеют 60-98 Ra, таким образом чем выше индекс, тем достоверней цветопередача)

Вторая и третья цифры — указывают на цветовую температуру лампы.

Таким образом маркировка «827» указывает на индекс цветопередачи в 80 Ra, и цветовую температуру в 2700 К (что соответствует цветовой температуре лампы накаливания).

Кроме того, индекс цветопередачи может обозначаться в соответствии с DIN 5035, где диапазон цветопередачи 20-100 Ra поделён на 6 частей— от 4 до 1А.

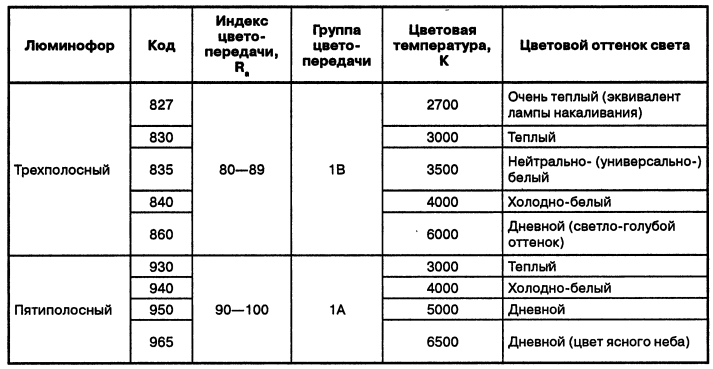

Международная маркировка по цветопередаче и цветовой температуре

Код

Определение

Особенности

Применение

Basic warmweiß / warm white

Свет тёплых тонов с плохой цветопередачей. Объекты кажутся коричневатыми и малоконтрастными. Посредственная светоотдача.

Гаражи, кухни. В последнее время встречается всё реже.

Basic neutralweiß / cool white

«Прохладный» свет с посредственной цветопередачей и светоотдачей

Весьма распространён, должен быть заменён на 840

Basic Tageslicht / daylight

Голубоватый «дневной» свет с посредственной цветопередачей и светоотдачей

Встречается в офисных помещениях и для подсветки рекламных конструкций (ситилайтов)

Похожий на свет лампы накаливания с хорошей цветопередачей и светоотдачей

Lumilux warmweiß / warm white

Похожий на свет галогеновой лампы с хорошей цветопередачей и светоотдачей

Lumilux neutralweiß / cool white

Белый свет для рабочих поверхностей с очень хорошей цветопередачей и светоотдачей

Общественные места, офисы, ванные комнаты, кухни. Внешнее освещение

Lumilux Tageslicht / daylight

«Дневной» свет с хорошей цветопередачей и посредственной светоотдачей

Общественные места, офисы. Внешнее освещение

«Дневной» свет с хорошей цветопередачей

Lumilux Deluxe warmweiß / warm white

«Тёплый» свет с отличной цветопередачей и плохой светоотдачей

Lumilux Deluxe neutralweiß / cool white

«Холодный» свет с отличной цветопередачей и посредственной светоотдачей.

Музеи, выставочные залы

Lumilux Deluxe Tageslicht / daylight

«Дневной» свет с непрерывным спектром цветопередачи и посредственной светоотдачей

Выставочные залы, освещение аквариумов

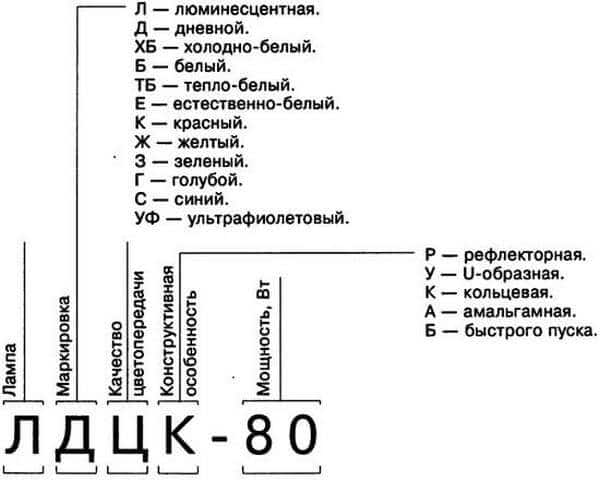

Маркировка цветопередачи по ГОСТ 6825-91

В соответствии с ГОСТ 6825-91 (МЭК 81-84) «Лампы люминесцентные трубчатые для общего освещения», действующий, лампы люминесцентные линейные общего назначения маркируются, как:

ЛД (дневной свет)

ЛЕ (естественный свет)

ЛХБ (холодно-белый свет)

ЛТБ (тёпло-белый свет)

Добавление буквы Ц в конце означает применение люминофора «де-люкс» с улучшенной цветопередачей, а ЦЦ — люминофора «супер де-люкс» с высококачественной цветопередачей.

Лампы специального назначения маркируются, как:

ЛГ, ЛК, ЛЗ, ЛЖ, ЛР, ЛГР (лампы цветного свечения)

ЛУФ (лампы ультрафиолетового света)

ДБ (лампа ультрафиолетового света типа С)

ЛСР (синего света рефлекторные)

Параметры отечественных ламп по цветопередаче приведены в таблице:

Аббревиатура

Расшифровка

Цветовая т-ра, К

Цветопередача

Примерный эквивалент по международной маркировке

Лампы дневного света

Лампы дневного света, с улучшенной цветопередачей; ЛДЦ — де-люкс, ЛДЦЦ — супер-де-люкс

Хорошая (ЛДЦ), отличная (ЛДЦЦ)

865 (ЛДЦ),965 (ЛДЦЦ)

Лампы дневного света

Лампы естественного света

Лампы естественного света, с улучшенной цветопередачей; ЛЕЦ — де-люкс, ЛЕЦЦ — супер-де-люкс

Хорошая (ЛЕЦ), отличная (ЛЕЦЦ)

840 (ЛЕЦ),940 (ЛЕЦЦ)

Лампы естественного света

Другие осветительные лампы

голоса

Рейтинг статьи

Классификация люминесцентных ламп

По назначению люминесцентные лампы бывают специальными и общего применения. Специальные люминесцентные лампы используются для решения специфических задач в разных сферах человеческой деятельности. По функциональному назначению эти лампы можно разделить на несколько групп. Из них большой интерес вызывают аквариумные (биоактивные) лампы и ультрафиолетовые излучатели.

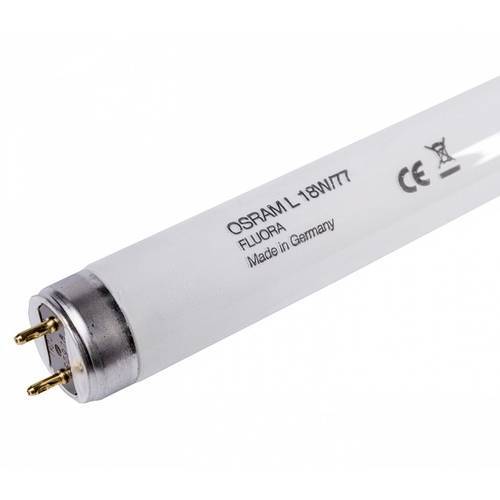

Аквариумные люминесцентные лампы излучают свет с очень высокой энергетической плотностью в синей части спектра. Это не только подчеркивает красоту и неповторимость подводного мира, но и обеспечивает оптимальные условия для фотосинтеза, стимулирует образование кислорода, благотворно влияет на аквариумные растения.

Маркировка люминесцентных ламп

Аквариумные люминесцентные лампы

Люминесцентные лампы для косметического загара используются в специально разработанных для этой цели установках искусственного загара, эти лампы излучают свет в диапазоне длинных ультрафиолетовых волн, которые, воздействуя на кожу человека, вызывают ее пигментацию.

Маркировка люминесцентных ламп

Люминесцентные лампы для косметического загара

Люминесцентные лампы общего применения используются для освещения жилых, служебных и производственных помещений, а также в наружных светильниках. Они имеют очень высокую светоотдачу и широкую гамму оттенков излучаемого света: от теплого белого до холодного дневного. Цветопередача этих ламп может быть отличной, хорошей и стандартной. Причем именно цветопередачу следует использовать в качестве главного критерия оценки пригодности люминесцентной лампы для того или иного применения. Как же правильно выбрать люминесцентную лампу?

Как выбрать лампу

При выборе лампы важен температурный режим использования прибора, показатель электрического напряжения в сети, размеры ламп, сила светового потока, оттенок излучения. Параметры цоколей люминесцентных ламп должны соответствовать типам светильников, торшеров и т.д.

Различается подбор ламп по типу помещения (прихожие, гостиные, спальни, ванные и т.д.). Для жилых пространств подходят модели с резьбовым цоколем и электронным балластом, т.к. не имеют резкого мерцания и бесшумны.

Для прихожих необходимы мощные светильники с интенсивным, при этом рассеянным освещением. Для настенных бра подойдут приборы компактного типа с теплым оттенком (930) и цветопередачей высокого качества. Над карнизом под потолком можно монтировать ленточные светильники с лампами холодного оттенка (860) и трубчатой конструкцией.

В гостиной люминесцентные устройства используются для бра, которые монтируются для подсветки зон либо декоративных элементов. Цвет подбирается белый, высокого качества (940). Возможен монтаж осветительных устройств по периметру потолка.

В спальни рекомендуется выбирать люминесцентные приборы стандартные с показателем 930-933 либо компактные устройства с похожими качествами.

Освещение в кухонной зоне должно быть многоуровневым (общим и локальным). В качестве потолочных рекомендованы компактные устройства мощностью не меньше 20 Вт, оттенок света должен быть теплым, с показателем не ниже 840. Для обустройства рабочей зоны на кухне оптимальны лампы линейные люминесцентные, не создающие блики на поверхностях.

Разновидности

Первоначально в качестве ПРА для люминесцентной лампы использовались электромагнитные дроссели (балласты) со стартерами. Этот комплект назывался электромагнитным пускорегулирующим аппаратом – ЭмПРА. Позже появились электронные аналоги ЭмПРА на транзисторах и микросхемах, выполняющие ту же функцию. Они получили название ЭПРА (электронный пускорегулирующий аппарат), или просто «электронный балласт». Рассмотрим конструкцию и принцип работы этих пускорегулирующих устройств.

Нередко под ЭмПРА подразумевают только электромагнитный дроссель, что не совсем верно. ЭмПРА – это дроссель и стартер – два отдельных узла.

Электромагнитный

ЭмПРА – это обычный дроссель – катушка, намотанная на магнитопроводе, и газоразрядная малогабаритная лампочка со встроенными биметаллическими контактами (рабочими электродами).

Рассмотрим процессы, происходящие в светильнике с ЭмПРА. При включении в колбе стартера зажигается разряд, который нагревает электроды из биметалла. В результате электроды замыкаются и подключают к питающей сети через дроссель спирали электродов ЛЛ. При этом тлеющий разряд в колбе лампочки-стартера гаснет.

Спирали люминесцентной лампы разогреваются, их способность испускать электроны многократно увеличивается. После остывания контактов стартера они размыкаются. В результате на электродах ЛЛ появляется импульс высокого (до 1 кВ) напряжения, создаваемого самоиндукцией дросселя.

На схеме буквами обозначены:

  • А – люминесцентная лампа.
  • В – сеть переменного тока.
  • С – стартер.
  • D – биметаллические электроды.
  • Е – искрогасящий конденсатор.
  • F – нити накала катодов.
  • G – электромагнитный дроссель (балласт).
Популярные статьи  Характеристики светодиодных лампочек

Высокое напряжение пробивает газовый промежуток. В колбе ЛЛ начинается разряд. При этом ртуть переходит в парообразное состояние, сопротивление газового промежутка резко падает. Чтобы разряд не перешел в неуправляемый дуговой, ток через лампу ограничивается дросселем с большим индуктивным сопротивлением. Поэтому его называют балластом.

Электронный

Внешне электронный балласт для люминесцентных ламп похож на электромагнитный. У него серьезные конструктивные отличия и другой принцип работы.

Как видно на фото, в электронном балласте много радиоэлементов. Рассмотрим типовую структурную схему ЭПРА и узнаем, как он работает.

Переменное сетевое напряжение проходит через фильтр электромагнитных помех, выпрямляется, сглаживается и подается на инвертор. Задача инвертора – обеспечить напряжение для работы ЛЛ. Сформированное инвертором напряжение через схему ограничения тока (балласт) подается на лампу. Схема запуска служит только для пуска ЛЛ. После выполнения своей функции в дальнейшей работе она не участвует.

Узлы инвертора, балласта и пуска на структурной схеме разделены условно. Часто функции балласта выполняет инвертор, дополнительно являющийся стабилизатором тока. В некоторых схемах он играет роль стартера, самостоятельно принимая решение о подогреве спиралей лампы и о подаче на них запускающего высоковольтного импульса.

Более простые схемы запуска представляют собой обычный конденсатор, образующий со спиралями и выходными дросселями колебательный контур. Последний настроен на частоту работы инвертора. Возникающий при погашенной лампе резонанс повышает напряжение на электродах лампы до единиц и даже десятков киловольт и зажигает разряд в колбе без предварительного подогрева спиралей (холодный пуск).

Что даёт такая схема? Прежде всего, мерцание. Обычный электромагнитный дроссель питает лампу переменным током частотой 50 Гц. Люминофор имеет малую инерционность и в промежутках между полуволнами заметно теряет яркость свечения. В результате люминесцентная лампа заметно мерцает. Это плохо для зрения.

Особенно заметно мерцание на изношенных лампах, люминофор которых теряет свойства инерционности.

Инвертор, питающий ЛЛ, работает на частотах десятка и даже сотни кГц. При этом инерционности люминофора достаточно, чтобы «переждать» паузы между питающими импульсами без заметной потери яркости. То есть благодаря ЭПРА у люминесцентной лампы малый коэффициент пульсаций.

Далее электронная схема обеспечивает стабильным питанием лампу, даже если сетевое напряжение отличается от номинального. К примеру, ЭПРА POSVET (фото см. выше) позволяет работать ЛЛ при напряжении в сети от 195 до 242 В. У лампы, подключённой через ЭмПРА, при таких напряжениях либо сократится срок эксплуатации, либо она не запустится.

Актуальность применения люминесцентных ламп

Широкое распространение ЛЛ получили благодаря многим преимуществам, а именно:

  • высокая световая отдача (ЛДС мощностью 10 Вт обеспечивает освещенностью, сравнимой с лампочкой накаливания 50 Вт);
  • большой диапазон оттенков испускаемого света;
  • полная рассеянность света.

Гарантированный срок эксплуатации ЛДС от 2 тыс. часов против 1 тыс. часов у ламп накаливания.

Недостатки люминесцентных устройств:

  • химопасность (в ЛДС содержится до 1г ртути);
  • неравномерный спектр, который неприятен человеческому глазу;
  • постепенное разрушение слоя люминофора, приводящее к ослаблению освещенности;
  • мерцание лампы с двухкратной частотой от сети;
  • наличие механизма, регулирующего пуск;
  • мощность ЛЛ не обеспечивает высокого коэффициента.

Маркировка люминесцентных ламп

В сравнении с более старыми аналогами, появившись на рынке, каждая энергосберегающая лампочка маркировалась и имела своё обозначение. Систему обозначения придумали сразу и лишь дополняли с выходом более новых моделей и расширением функциональности.

Производители обозначают тип устройства, но редко указывают такие параметры, как диаметр и длину колбы, они пишутся только на коробке.

Маркировка отечественных производителей

Форма колбы наглядно демонстрирует вид и влияет на большинство характеристик, давайте разберём, как маркируют колбы:

  • U – ствольчатое устройство. Спереди дополнительно указывается цифра, которая показывает, сколько электрических дуг возникает внутри.
  • M – уточнение, которое показывает что изделие имеет маленькие габариты при относительно большой мощности.
  • S – Спиральный тип колбы. Так же существуют подвиды, такие как спиральная с установленным корпусом-рубашкой.
  • P – это обозначение показывает, что используется корпус-рубашка. Применяется практически со всеми разновидностями энергосберегающих устройств.
  • C – в форме свечи.
  • Ш – шарообразное устройство, такая форма является стандартно для рефлекторных ламп.
  • R – указывает на то, что в конструкции присутствует рефлектор для направления потока света.

Разновидности люминесцентных ламп низкого давления и особенности их выбора

Существует большая группа люминесцентных ламп специального назначения, отличающихся в основном спектром излучаемого света, например:

  • фитолампы — для подсвечивания комнатных и аквариумных растений;
  • цветные — для декоративного оформления и получения световых эффектов, примером могут служить лампы с розовым оттенком для подсветки мясных прилавков;
  • с улучшенной цветопередачей — для художественных мастерских, музеев, магазинов текстильных товаров и т. п.;

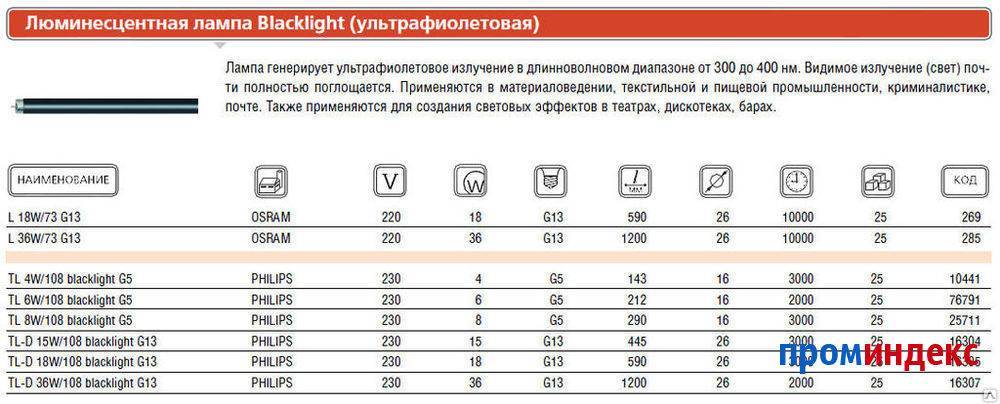

  • ультрафиолетовые — с колбой из особого стекла, пропускающего УФ-лучи, в зависимости от типа излучения применяются для дезинфекции в медучреждениях, мягкого загара в соляриях, флуоресцентных детекторах денежных купюр и т. п.

Подробнее остановимся на самых распространенных люминесцентных лампах, применяемых для освещения помещений. Их можно классифицировать по форме трубки и типу цоколя.

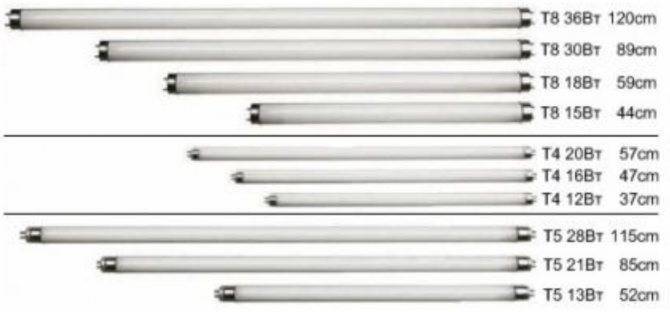

Линейные люминесцентные лампы с двусторонним двухконтактным цоколем типа G

При выборе следует учесть, что лампы дневного света, как их традиционно принято называть, отличаются геометрическими параметрами в зависимости от мощности:

  • длиной — от 37 до 120 см;
  • диаметром колбы — Т12, Т8 и Т5, где цифра обозначает количество ⅛ долей дюйма, например, Т8 значит D=25 мм;
  • размером цоколя — G5 и G13 (расстояние между контактными штырями 5 и 13 мм соответственно).

Маркировка люминесцентных ламп

Наибольшее распространение получили линейные люминесцентные лампы с цоколем G13. Они могут иметь мощность от 10 до 70 Вт, но в основном применяются три варианта:

  • 18 W — длиной 590 мм;
  • 30 W — 900 мм;
  • 36 W — 1200 мм.

Более тонкие лампы с колбами Т4 диаметром 12,5 мм (мощность от 6 до 24 Вт) и Т5 — 16 мм (6 — 28 Вт) оснащаются цоколем G5.

Лампа люминесцентная NAVIGATOR 28Вт G5 2184лм 4000K 230В трубка

На картинке видна маркировка. Первая цифра «840» указывает индекс цветопередачи в 8х10=10 Ra, вторая и третья — цветовую температуру лампы 40х100= 4000 К. Светильники для ламп дневного света оснащаются электромагнитными или электронными пускорегулирующими устройствами.

Компактные люминесцентные лампы (экономки) с винтовым цоколем типа Е

По сравнению с лампами накаливания, люминесцентные потребляют примерно в пять раз меньше электроэнергии при одинаковой светоотдаче, поэтому их часто называют энергосберегающими. Для уменьшения габаритных размеров трубку с люминофором свивают в спираль или разделяют на несколько сегментов, придавая ей различные формы.

Маркировка люминесцентных ламп

Компактные лампы имеют ЭПРА, встроенный прямо в корпус, поэтому их можно включать прямую в сеть 220-230 В вместо обычных лампочек накаливания в стандартный винтовой патрон (эдисоновский). Цоколь может быть трех типоразмеров:

  • Е14 — “миньон”, имеет резьбу диаметром 14 мм, часто используется в настенных и потолочных декоративных светильниках;
  • Е27 — стандартный бытовой размер (27 мм);
  • Е40 — увеличенный диаметр резьбы (40 мм) под промышленный винтовой патрон, в быту практически не применяется.
Популярные статьи  Постоянные магниты и их свойства

Выбирая замену старой лампочке учитывайте, что люминесцентная в 15 Вт создает световой поток, аналогичный 60-ваттной лампе накаливания.

Лампа энергосберегающая OSRAM 15 Вт E27 900лм 2700K 220В спираль

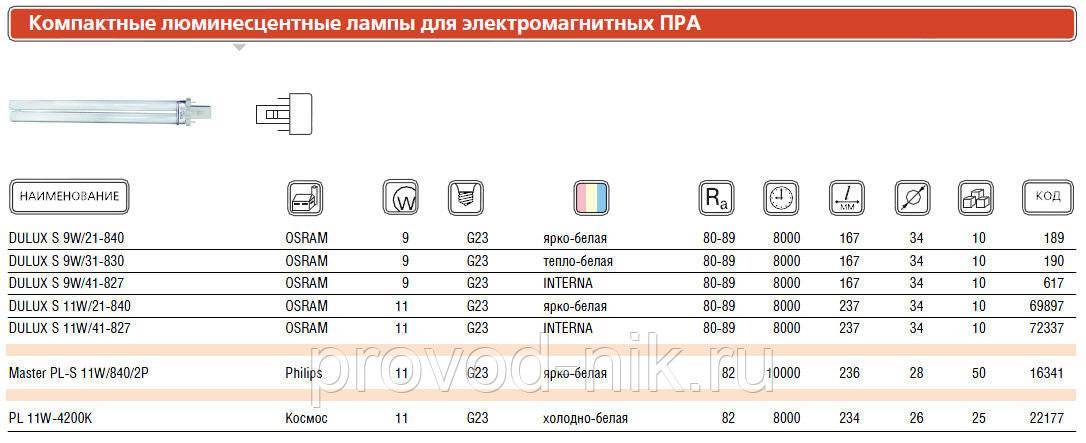

Компактные люминесцентные лампы с цоколем G23

У компактных люминесцентных ламп с безрезьбовым цоколем G23 и дугообразной колбой в форме буквы U сравнительно небольшая мощность — от 5 до 14 Вт, что эквивалентно 20–70 Ваттам у лампочек накаливания.

Такой источник света крепится в патроне на двух штырьках, расстояние между которыми составляет 23 мм.

Лампа энергосберегающая Camelion 11Вт G23 660лм 4200K 230В дуга

Матовое покрытие создает мягкое равномерное свечение, не раздражая глаза, поэтому подходит для прозрачных плафонов. Их часто применяют в настольных светильниках с современным дизайном.

У люминесцентных ламп с цоколем G23 имеется встроенный в корпус стартер, для работы им требуется внешний электромагнитный дроссель, устанавливаемый в светильнике.

Компактные люминесцентные лампы с односторонним четырехконтактным цоколем 2G7

В отличие от других компактных, такая лампа не имеет встроенных электронных устройств, хотя форма трубки и габаритные размеры аналогичны лампам с цоколем G23. Предназначена для настольных и настенных светильников с ЭПРА или ЭмПРА.

Лампа люминесцентная UNIEL 11Вт 2G7 660лм 4000K 230В дуга T32

Типы цоколей ламп дневного света

Вне зависимости от конструкции лампы, она в любом случае будет оборудована цокольными элементами. Это обязательный элемент. Они служат для подключения и подачи электрического тока на электроды осветительного прибора. Цоколь предназначен для надежного крепления и обеспечения контакта

При покупке обязательно надо обратить внимание на тип цоколя, в противном случае просто не удастся установить лампу. Цоколь и патрон обязательно должны взаимно соответствовать

Типы цоколей

Классифицировать их можно на две большие категории: резьбовые и штыревые. В последнее время резьбовые имеют более широкое распространение. Их можно назвать классикой. В быту они используются без каких-либо переделок патрона, т.е. люминесцентную лампу с цоколем Е14 и Е27 можно применить вместо обычных ламп накаливания. Основными техническими показателями являются диаметр и расстояние между витками.

Штыревые цоколи люминесцентных ламп расположены как правило у торцов источника света. Это могут быть и прямые, и U-образные лампы.

Принцип работы компактных люминесцентных ламп.

Внутри колбы расположены вольфрамовые электроды. На них наносится слой активированного вещества. Применяется смесь оксидов бария, стронция, кальция. Принципиально, по сравнению с источниками дневного света (лл) нового ничего не добавилось. КЛЛ можно считать естественным развитием ЛДС. По аналогии, сама колба заполнена инертным газом. Внутри колбы находится небольшое количество жидкого металла – ртути. Она необходима для облегчения тлеющего разряда. Во время работы лампы ртуть переходит из жидкого состояния в парообразное.

При разряде большая часть излучения находится в ультрафиолетовой части спектра. Этот свет мы видеть не можем, более того такое излучение может быть вредно.  После ионизации газа и паров ртути, ультрафиолет воздействует на слой люминофора. В результате мы видим свечение. Оттенок зависит от химического состава. По большей части, именно люминофор определяет световые характеристики компактной люминесцентной лампы.

Как известно люминесцентные источники света не могут работать без пускорегулирующего устройства. Пускатель должен дать импульс для зажигания лампы (в зависимости от мощности – от 1кВ), между электродами должен образоваться электрический пробой. По мере испарения ртути разряд усиливается. Сопротивление между электродами падает, сила тока растет. С ним растет и яркость.  Потому ток и напряжение необходимо ограничивать и поддерживать на определенном уровне. Напряжения горения существенно ниже напряжения зажигания. Стремление к миниатюризации продиктовало необходимость встраивания электронной пуско-регулирующей аппаратуры в саму лампу. Точнее, плата с электроникой расположена в корпусе между цоколем и разрядной трубкой. Естественно, здесь уже нет громоздкого дросселя и стартера. Частота разрядов находится в районе 50 кГц. Соответственно глаз человека не может воспринимать мерцание. Т.е. это в одну тысячу раз больше, чем с обычными лампами дневного света. Коэффициент мощности приближается к единице, соответственно, отсутствует реактивная составляющая.

Технические характеристики и маркировка

Основные характеристики – это мощность и цветопередача. Лампы отечественных предприятий имеют буквенное обозначение цветопередачи.

Первая буква Л – лампа, а следующие имеют непосредственное отношение к характеристикам света:

  • Д – дневной;
  • Б – белый;
  • ХБ – холодно-белый;
  • ТБ – тепло-белый;
  • Е – естественный;
  • ХЕ – холодно-естественный;
  • Г, К, З, Ж, Р, ГР – различные цвета;
  • УФ – ультрафиолетовый.

Буква Ц или комбинация ЦЦ обозначает использование люминофора с улучшенной характеристикой цветопередачи.

Международное обозначение состоит из трех цифр. Первая цифра характеризует качество цветопередачи, вторая и третья – цветовую температуру. Например, значение 530 говорит от том, что качество цветопередачи 50, а цветовая температура 3000 К.

Чем выше значение первого индекса, тем лучше цветопередача. Цветовая температура характеризует цветовой тон освещения. Чем выше цветовая температура, тем холоднее оттенок.

Все прочие маркировки не имеют единого стандарта. Каждая фирма-изготовитель маркирует продукцию по-своему.

Обычно на трубчатых лампах указывается ее диаметр:

  • T5 (диаметр лампы 5/8 дюйма ≈ 1.59 см);
  • T8 (диаметр лампы 8/8 дюйма ≈ 2.54 см);
  • T10 (диаметр лампы 10/8 дюйма ≈ 3.17 см);
  • T12 (диаметр лампы 12/8 дюйма ≈ 3.80 см).

Может также указываться тип цоколя лампы:

  • Штырьковые – 2D; G23; G24; G27; G53;
  • Резьбовые – E14; E27; E40.

В обязательном порядке должно указываться напряжение питания и тип запуска лампы.

Обозначения RS – rapid start, InS – instant start, US – universal start, говорят о том, что для запуска дополнительные элементы не требуются, вся пусковая аппаратура встроена в корпус. Лампы, для включения которых необходим стартер, имеют маркировку PHs – pre-heat start.

Маркировка люминесцентных ламп

Маркировка отечественных люминесцентных самп

Преимущества и недостатки

Преимущества люминесцентных ламп:

  1. Более долговечные по сравнению с лампами накаливания (продолжительность эксплуатации в часах в 10–20 раз выше), но только при отсутствии существенных перепадов напряжения.
  2. Высокая светоотдача.
  3. Разнообразие цветовых решений.
  4. Световой поток по спектру приближен к солнечному свету.
  5. Рассеянное свечение по всей площади колбы (в лампах накаливания излучение идет от вольфрамовой нити).

Недостатки, которые обязательно нужно учитывать:

  1. Более высокая стоимость.
  2. Представляют собой источник угрозы, поскольку в колбе содержится ртуть — это усложняет их утилизацию, а в случае утечки вредит здоровью человека.
  3. Высокая чувствительность к влажности, пониженной или повышенной температуре. Эксплуатация возможна в диапазоне температур от –20 или выше +50 °C.
  4. При включении наблюдается задержка — требуется дополнительное время для разогрева.
  5. При малейших дефектах (или в дешевых китайских изделиях) создается мерцание, вредное для глаз человека.

Маркировка люминесцентных ламп

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как обнаружить скрытую проводку в стене – 8 рабочих методов
как найти коробку электропроводки в стене
Маркировка люминесцентных ламп
