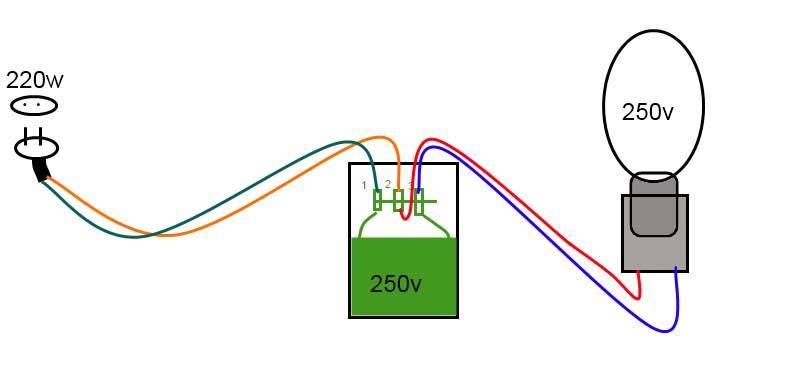

Схема подключения лампы ДРЛ

Какие бывают ошибки при подключении

При подключении может быть некорректно установлен балласт на четыре контакта. Чтобы не допустить эту ошибку, нужно пользоваться схемой подключения днат 400 с конденсатором.

Неправильное подключение четырехконтактного дросселя

Могут появиться трещины на корпусе устройства в результате установки источника голыми руками. Чтобы этого избежать, следует протереть чистой салфеткой лампу до запуска.

Также может быть применен дроссель от дугового ртутного люминофорного источника при использовании балласта другого типа. Тогда лампа будет негодной для использования. Чтобы этого не происходило, нужно подбирать дроссель, отталкиваясь от типа лампы. Для этого помогут технические параметры.

Технические характеристики ламп днат

В целом, ИЗУ — устройство, нацеленное на повышение напряжения до нескольких киловольт для образования дуги. Оборудование имеет двухконтактное и трехконтактное исполнение. ИЗУ вырабатывает импульсы высокого напряжения для эффективной работы натриевой лампы высокого давления.

Дроссель ДРЛ для лампы ДНАТ

Испытывая лампу ДНаТ 400Вт на отечественном дросселе закрытого исполнения для ДРЛ 400, в результате было выявлено что:

1. Яркость лампы ДНаТ снижается на 30%

2. Заметно дольше разгорается.

3. дроссель греется (рука не терпит), это происходит из за того что лампа рассчитана на 3А, а дроссель ДРЛ выдает только 2.15А, в результате чего нагрузка на дроссель ДРЛ увеличивается. НО дроссель ДНаТ 400 как ни странно тоже греется, и тоже не терпит рука.

4. Снижается рабочий ресурс лампы, рекомендую замену каждые 6 – 8 месяцев.

5. Используйте только импортное ИЗУ, с тремя контактами – это для того если вдруг произойдет кратковременное отключение эл.энергии, в результате которого двух контактное ИЗУ своим импульсом может пробить обмотку балласта.

Испытания длились год, и ничего страшного не произошло единственное, что горячие балласты влияли на температуру в оранжерее. При работе кроме горячей температуры, и легкого потрескивания ИЗУ никаких других факторов выявлено не было это запах, моргание лампы и тому подобное.

Обозначения на корпусе

На всех балластах нанесена краской на корпус или в виде наклейки имеется схема подключения, также дросселя оснащены клемной колодкой под винты либо самозажимные клеммы. Рабочее положение вертикальное, горизонтально, на корпусе предусмотрены технологические крепежные отверстия.

Помимо схемы подключения на балластах указаны и другие технические характеристики самого балласта. Например, «лямбда» 0.42(0.44), 0.55 – это современное обозначение косинуса фи, т.е. зарубежные электротехники, да и наши в последнее время для светотехнических расчётов ввели новое понятие — «фактор мощности» его и следует принимать при расчётах как cos f. Другой параметр дельта Т 70 — это максимальная способность перегрева обмотки дросселя в аварийном режиме — в данном случае на 70 градусов. Номинальная рабочая температура +130С. Таким образом, дроссель выдержит в аварийном режиме +200С.

Напряжение на лампе

Проводите измерения тока на лампе только тогда когда выполнило свою задачу ИЗУ, в противном случае ВВ импульс сожжет Ваш вольтметр. Напряжение на лампе вырастает на 10вольт примерно после 1000 часов работы. Для разгона применяют в основном натриевые лампы, так как они дешевле чем МГЛ. Измерять напряжение на лампе в любом случае придется, лампы работающие в штатном режиме также требуют подобного контроля. Так как со временем год или два выгорают галогенные составляющие, в следствии чего напряжение на лампе начинает расти и в то время когда оно достигает 180 V на дроссель идет нагрузка, в этом случае может произойти обрыв обмотки, или К/З — короткое замыкание в обмотке дросселя короткое замыкание можно определить по неприятному запаху горелой обмотки, а также по дыму. При этом Ваша лампа остается с розеткой один на один, то есть подключенная в сеть напрямую, далее она перегорает, горелка трескается, плавятся внутренние провода. При установке дросселя предусмотрите для него пакетник – автомат на размыкание.

Утилизация

Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости

Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

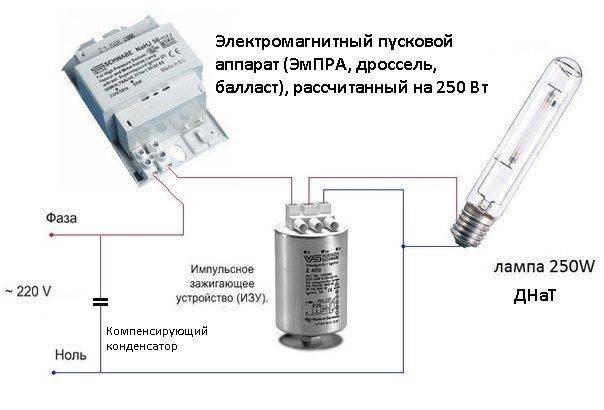

Вот ее более развернутый рисунок.

На ней нарисованы:

сам дроссель (баласт), на который подается фаза

далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Популярные статьи  Схема подключения розеток

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус

Нет ли пробоя на корпус

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному “N” на пусковом устройстве.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

Виды устройств с ДРЛ, их параметры и стоимость

Под устройства ДРЛ выпускают фонари двух основных видов, максимально отвечающие сфере применения.

Схема подключения лампы ДРЛ

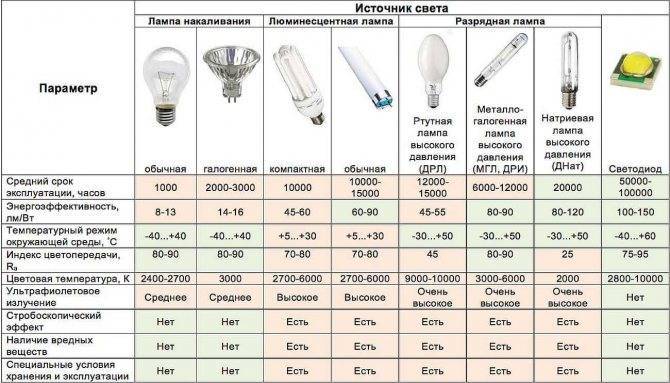

Сравнение источников света.

Консольные

Всем привычные, каплевидные светильники для столбов, закрепляемые под углом в 15°, относительно горизонтали. Рассчитаны на одну или несколько (до трех) ламп, имеют как встроенный, так и наружный дроссель. Корпус и отражатель изготавливается из специальной листовой стали. Плафон может быть укомплектован защитным стеклянным колпаком или металлической решеткой. Используемые лампы: 125, 250, 400 Вт. Цена зависит от мощности. Стоимость лампы ДРЛ мощностью 400 В – от 2000 рублей. Консольные светильники ДРЛ предназначены для высоких столбов и освещения больших участков. Монтажная высота от 3 до 5 метров.

Что собой представляют уличные наземные светильники узнаете тут.

Венчающие (торшерные)

Обычно выполнены в виде матового или прозрачного шара из стекла или поликарбоната, в качестве основания выступает столб, опора или декоративная тумба. Также выпускают торшерные светильники в форме перевернутого конуса, в которых стеклянный рассеиватель дополнен защитным металлическим колпаком. Дроссель находится в основании плафона, используемая лампа: 125, 150 Вт. Высота установки от 3 до 5 метров.

Столбовые светильники ДРЛ предназначены для высотного освещения. Консольные дают боковой, несимметричный свет, от торшерных освещение распределяется равномерно. Консольные снабжены отражателями и покрывают солидную площадь. Необходимым элементом уличного освещения будет влагозащищенный выключатель.

Схема подключения лампы ДРЛ

Конкретная стоимость светильников под ДРЛ зависит от производителя и корпусных материалов, консольные модели с защитным стеклом и стеклянные венчающие, дороже. В среднем, цена консольного светильника начинается от 900 рублей, за венчающую разновидность из поликарбоната придется выложить не менее 1400 рублей. Если остановились на стеклянном торшерном светильнике, готовьте минимум 2500 рублей.

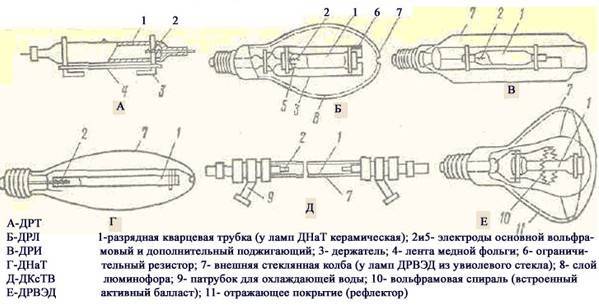

Виды газоразрядных ламп.

По давлению различают:

  • ГРЛ низкого давления
  • ГРЛ высокого давления

Газоразрядные лампы низкого давления.

Люминесцентные лампы (ЛЛ) – предназначены для освещения. Представляют собой трубку, покрытую изнутри люминофорным слоем. На электроды подается импульс высокого напряжения (обычно от шестисот вольт и выше). Электроды разогреваются, между ними возникает тлеющий разряд. Под воздействием разряда начинает излучать свет люминофор. То, что мы видим – это свечение люминофора, а не сам тлеющий разряд. Они работают при низком давлении.

Подробнее о люминесцентных лампах — тут

Компактные люминесцентные лампы (КЛЛ) принципиально ничем не отличаются от ЛЛ. Различие только в размерах, форме колбы. Плата с электроникой для запуска, как правило, встроена в сам цоколь. Все направлено на миниатюризацию.

Подробнее об устройстве КЛЛ —  тут

Лампы подсветки дисплеев также не имеют принципиальных отличий. Питаются от инвертора.

Индукционные лампы. Этот тип осветителя не имеет никаких электродов в свое колбе. Колба традиционно заполнена инертным газом (аргон) и парами ртути, а стенки покрыты слоем люминофора. Ионизация газа происходит под действие высокочастотного (от 25 кГц) переменного магнитного поля. Сам генератор и колба с газом могут составлять одно целое устройство, но есть и варианты разнесённого изготовления.

Газоразрядные лампы высокого давления.

Существуют и приборы высокого давления. Давление внутри колбы превышает атмосферное.

Дуговые ртутные лампы (сокращенно ДРЛ) ранее применялись для наружного уличного освещения. В настоящее время применяются все реже. На смену им приходят металлогалогеновые и натриевые источники света. Причина – низкая эффективность.

Внешний вид лампы ДРЛ

Дуговые ртутные лампы с йодидами (ДРИ) содержат горелку в виде трубки из плавленого кварцевого стекла. В ней находятся электроды. Сама горелка наполнена аргоном – инертным газом с примесями ртути и йодидов редкоземельных металлов. Может содержать цезий. Сама горелка размещена внутри колбы из жаропрочного стекла. Из колбы выкачан воздух, практически горелка находится в вакууме. Более современные оснащаются горелкой из керамики – она не темнеет. Применяются для освещения больших площадей. Типичные мощности от 250 до 3500 Вт.

Дуговые натриевые трубчатые лампы (ДНаТ) имеют вдвое большую светоотдачу в сравнении с ДРЛ при тех же потребляемых мощностях. Эта разновидность предназначена для уличного освещения. Горелка содержит инертный газ – ксенон и пары ртути и натрия. Эту лампу можно сразу узнать по свечению – свет имеет оранжево-желтый или золотистый оттенок. Отличаются довольно большим временем перехода в выключенное состояние (около 10 минут).

Дуговые ксеноновые трубчатые источники света характеризуются белым ярким светом, спектрально близким к дневному. Мощность лам может достигать 18 кВт. Современные варианты выполнены из кварцевого стекла. Давление может достигать 25 Атм. Электроды изготавливаются из вольфрама, легированного торием. Иногда применяется сапфировое стекло. Такое решение обеспечивает преобладание ультрафиолета в спектре.

Световой поток создается плазмой около отрицательного электрода. Если в состав паров входит ртуть, то свечение возникает возле анода и катода. К этому типу относят и вспышки. Типичный пример – ИФК-120. Их можно опознать по дополнительному третьему электроду. Благодаря своему спектру они отлично подходят для фотодела.

Металлогалогенные газоразрядные лампы (МГЛ) характеризуются компактностью, мощностью и эффективностью. Зачастую применяются в осветительных приборах. Конструктивно представляют собой горелку, помещенную в вакуумную колбу. Горелка изготовлена из керамики, либо кварцевого стекла и заполнена парами ртути и галогенидами металлов. Это необходимо для корректировки спектра. Свет излучается плазмой между электродами в горелке. Мощность может достигать 3.5 кВт. В зависимости от примесей в парах ртути возможен разный цвет светового потока. Обладают хорошей светоотдачей. Сроком эксплуатации может достигать 12 тысяч часов. При этом имеет хорошую цветопередачу. Долго выходит на рабочий режим – около 10 минут.

Виды устройств с ДРЛ, их параметры и стоимость

Под устройства ДРЛ выпускают фонари двух основных видов, максимально отвечающие сфере применения.

Сравнение источников света.

Консольные

Всем привычные, каплевидные светильники для столбов, закрепляемые под углом в 15°, относительно горизонтали. Рассчитаны на одну или несколько (до трех) ламп, имеют как встроенный, так и наружный дроссель. Корпус и отражатель изготавливается из специальной листовой стали. Плафон может быть укомплектован защитным стеклянным колпаком или металлической решеткой. Используемые лампы: 125, 250, 400 Вт. Цена зависит от мощности. Стоимость лампы ДРЛ мощностью 400 В – от 2000 рублей. Консольные светильники ДРЛ предназначены для высоких столбов и освещения больших участков. Монтажная высота от 3 до 5 метров.

Что собой представляют уличные наземные светильники узнаете тут.

READ Stinger sgn11 как подключить

Венчающие (торшерные)

Обычно выполнены в виде матового или прозрачного шара из стекла или поликарбоната, в качестве основания выступает столб, опора или декоративная тумба. Также выпускают торшерные светильники в форме перевернутого конуса, в которых стеклянный рассеиватель дополнен защитным металлическим колпаком. Дроссель находится в основании плафона, используемая лампа: 125, 150 Вт. Высота установки от 3 до 5 метров.

Популярные статьи  Схема подключения таймера

Столбовые светильники ДРЛ предназначены для высотного освещения. Консольные дают боковой, несимметричный свет, от торшерных освещение распределяется равномерно. Консольные снабжены отражателями и покрывают солидную площадь. Необходимым элементом уличного освещения будет влагозащищенный выключатель.

Конкретная стоимость светильников под ДРЛ зависит от производителя и корпусных материалов, консольные модели с защитным стеклом и стеклянные венчающие, дороже. В среднем, цена консольного светильника начинается от 900 рублей, за венчающую разновидность из поликарбоната придется выложить не менее 1400 рублей. Если остановились на стеклянном торшерном светильнике, готовьте минимум 2500 рублей.

Выбор и характеристики ДРЛ

Среди зарекомендовавших с положительной точки зрения поставщиков можно упомянуть: GE, Philips, Osram, Sylvanya, Radium, DELUX, Лисма, Евросвет, E.NEXT.

Имеются модели с уже встроенным балластом. Таким внешний дроссель не требуется.

Для того, чтобы выбрать необходимый тип осветительного прибора потребуется ответить на такие вопросы:

  • Какой срок службы необходим?
  • Какая яркость будет достаточная для освещаемой площади?
  • Патрон под какой цоколь будет использоваться?
  • Какая потребуется мощность?

Особенностью этого типа ламп является требование к их размещению. Они должны быть расположены высоко. К примеру, осветитель мощностью 125 Вт должен быть поднят на высоту 4 метра, а мощностью 1 кВт – уже на 8 метров.

Маркировка

ДРЛ-

125

ДРЛ-

250

ДРЛ-

400

ДРЛ-

700

ДРЛ-

1000

HM-ED

125W

HQL-

125W

HPL-N

125W/542

Мощность

125Вт

250Вт

400Вт

700Вт

1000Вт

125Вт

125Вт

125Вт

Диаметр

76мм

91мм

122мм

152мм

167мм

76мм

70мм

76 мм

Длина, мм

178

228

292

357

411

177

170

173

Цоколь, тип

Е27

Е40

Е27

Напряжение горения, В

125

130

135

140

145

125

125

125

Эксплуатация, час

12000

15000

20000

18000

20000

24000

16000

Поток света, Лм

5900

13500

24000

41000

59000

6200

6300

6200

Встроенный балласт

нет

нет

Производитель

Лисма – г. Саранск \ ГРЛ – г. Полтава

Phoenix

Osram

Philips

Из таблицы видно, что существуют аналоги иностранного производства. И произвести замену – не проблема, так как основные характеристики и габариты сходны. Обычно зарубежные ДРЛ имеют чуть больший световой поток и время службы.

Маркировка

ДРЛ-

125

ДРЛ-

250

ДРЛ-

400

ДРЛ-

700

ДРЛ-

1000

Мощность

125 Вт

250 Вт

400 Вт

700 Вт

1000 Вт

Диаметр*

76 мм

91 мм

122 мм

152 мм

167 мм

Длинна*

178 мм

228 мм

292 мм

357 мм

411 мм

Цоколь,тип

E27

E40

Срок службы*

12000

15000

20000

18000

Световой поток*

5900

13500

24000

41000

59000

*Характеристики могут меняться в зависимости от производителя. В данной таблице представлена наиболее популярная марка (Лисма)

Как можно запустить ДРЛ-лампу без дросселя?

Для эксплуатации дуговой лампы без дополнительного устройства можно пойти по нескольким направлениям:

  1. Использовать источник света со специальной конструкцией (лампа типа ДРВ). Особенностью ламп, способных работать без дросселя, является наличие дополнительной вольфрамовой спирали, которая выполняет роль пускателя. Параметры спирали подбираются под характеристики горелки.
  2. Запуск стандартной лампы ДРЛ при помощи импульса напряжения, подаваемого конденсатором.
  3. Розжиг лампы ДРЛ при помощи последовательного подключения лампы накаливания или иной нагрузки.

Розжиг лампы при помощи последовательного подключения кипятильника представлен в видеоролике, снятом для канала «Все понемногу».

Покупка специальной модели ДРЛ 250

Лампы прямого включения имеются в линейках продукции ряда компаний:

  • TDM Electric (серия ДРВ);
  • Лисма, Искра (серия ДРВ);
  • Philips (серия ML);
  • Osram (серия HWL).

Характеристики некоторых ламп прямого включения приведены в таблице.

Параметр ДРВ 160 ДРВ 750
Мощность, Вт 160 750
Поток, Лм 8000 37500
Цоколь Е27 Е40
Ресурс, часов 5000 5000
Цветовая температура, К 4000 4000
Длина, мм 127 358
Диаметр, мм 77 152

Принцип работы лампы ДРВ:

  1. На начальном этапе розжига лампы спираль обеспечивает напряжение на катодах в пределах 20 В.
  2. По мере разжигания дуги начинается рост напряжения, которое доходит до 70 В. Параллельно происходит снижение напряжения на спирали, вызывающее уменьшение свечения. В процессе работы спираль является активным балластом, который снижает эффективность работы основной горелки. Поэтому происходит снижение светового потока при равном потреблении электроэнергии.

Преимущества ламп ДРВ:

  • возможность работы в сетях переменного тока 50 Гц с напряжением 220-230 В без дополнительных устройств пуска и поддержки горения разряда;
  • возможность использования вместо ламп накаливания;
  • малое время выхода на режим полной мощности (в пределах 3-7 минут).

Лампы обладают рядом недостатков:

  • пониженная световая эффективность (по сравнению с обычными лампами ДРЛ);
  • уменьшенный до 4000 часов ресурс, определяемый сроком жизни вольфрамовой нити.

В связи с недостатками, лампы ДРВ применяются в бытовых светильниках или в старых промышленных установках, предназначенных для монтажа мощных ламп накаливания. В этом случае устройства позволяют улучшить освещенность при одновременном снижении энергопотребления.

Использование конденсатора

При использовании ламп типа ДРИ пуск выполняется через ИЗУ — специальное устройство, дающее импульс зажигания. В состав входят последовательно подключенный диод D и сопротивление R, а также конденсатор C. При подаче напряжения на конденсаторе формируется заряд, который подается через тиристор K на первичную обмотку трансформатора T. На вторичной обмотке формируется импульс повышенного напряжения, обеспечивающий розжиг разряда.

Схема конденсаторного розжига

Использование элементов позволяет снизить потребление электроэнергии на 50%. Схема подключения идентична, параллельно устанавливается конденсатор сухого типа, рассчитанный на работу в цепях с напряжением 250 В.

Емкость конденсатора зависит от рабочего тока дросселей:

  • 35 мкФ при токе 3А;
  • 45 мкф при токе 4,4А.

Использование лампы накаливания

Для розжига ДРЛ может подключаться лампа накаливания с мощностью, равной газоразрядной лампы. Возможно включить лампу путем использования балластного сопротивления с аналогичной мощностью (например, кипятильника или утюга). Подобные способы не обеспечивают стабильной работы и не соответствуют требованиям безопасности, поэтому не рекомендованы к применению.

Розжиг ДРЛ 250 при помощи лампы накаливания с мощностью 500 ватт демонстрирует автор Андрей Иванчук.

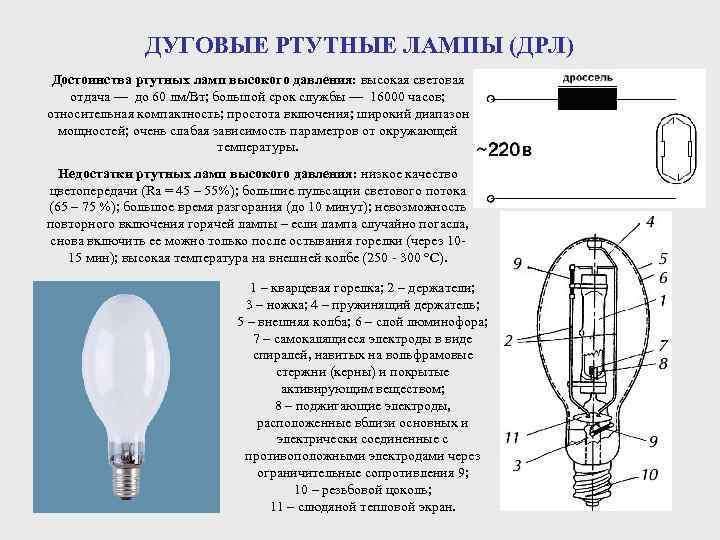

Устройство лампы ДРЛ

Основной принцип функционирования, а также непосредственно само устройство ДРЛ-ламп, относительно сложные, но именно это и помогает придавать современным осветительным приборам все необходимые качественные характеристики.

Горелка представлена тугоплавкими и обладающими химической стойкостью прозрачными материалами. Хорошо зарекомендовали себя современное кварцевое стекло или керамическое исполнение устройства. Внутренняя часть заполняется инертными газами с добавлением минимального количества ртути металлического типа.

Схема устройства лампы

В процессе подачи напряжения наблюдается возникновение тлеющего разряда, переходящего через определенный промежуток света в дуговой. Ограничение тока происходит при помощи сопротивления пускорегулирующих устройств.

Электрическим разрядом обуславливается появление хорошо различимого голубого или фиолетового излучения, возбуждающего свечение слоя люминофора, расположенного с внутренней стороны светопрозрачного баллона лампы.

В процессе горения отмечается сильный нагрев лампы, поэтому такой источник освещения применяется в приборах, оснащаемых термостойкими проводами и высококачественными патронами. Благодаря особому устройству, ДРЛ-лампа обладает высокими показателями световой отдачи, а также характеризуется повышенной устойчивостью к негативным внешним воздействиям.

Стабильная работоспособность сохраняется вне зависимости от внешних температурных показателей.

Стандартная мощность всех выпускаемых на сегодняшний день осветительных ДРЛ-приборов:

  • 80Вт;
  • 225Вт;
  • 250Вт;
  • 400Вт;
  • 700Вт;
  • 1000 Вт.

Средний срок эксплуатации качественного осветительного прибора этого типа от хорошо зарекомендовавших себя производителей составляет 10 тысяч часов. Некоторые недостатки, которыми характеризуется дуговая ртутная люминесцентная или люминофорная лампа, делают невозможным широкое применение такого источника света в жилых помещениях.

Популярные статьи  Хлопковый выключатель: принцип работы, схема подключение и монтаж

Важно помнить, что в процессе функционирования ДРЛ-лампы интенсивно образуется озон, поэтому в помещениях, освещаемых такими приборами, необходимо обеспечивать достаточную по производительности вентиляционную систему

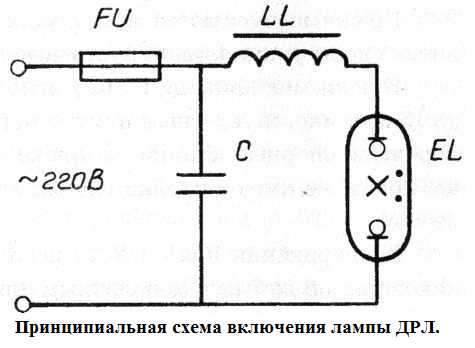

Схема подключения лампы ДРЛ через дроссель

Существует множество объектов, где требуются приборы освещения с высокой мощностью свечения. Одновременно они должны быть экономичными, обладать продолжительным сроком эксплуатации. Этим требованиям в полной мере соответствуют лампы ДРЛ. Мощность ламп ДРЛ находится в пределах 50-2000 Вт, для их работы необходима однофазная сеть на 220 В и частотой 50 Гц.

Важнейшей деталью ДРЛ является дроссель, без которого они просто не смогут работать. Дело в том, что в процессе запуска и последующей работы, данные осветительные приборы попадают под влияние непостоянных пусковых токов и сопротивлений. Поэтому для ограничения рабочего тока, осуществляется подключение ДРЛ через дроссель, представляющий собой разнородный балласт в виде катушек индуктивности. В момент запуска они обладают высоким сопротивлением. При разжигании лампы в газовой среде наступает электрический пробой, приводящий к возникновению дугового разряда.

В процессе зажигания лампы, ионизированный газ под действием дугового разряда теряет свое сопротивление во много раз. По этой причине происходит возрастание тока с одновременным выделением тепла. Если величину тока не ограничить, под его действием мгновенно возникнет перегретая газовая среда. Внутренние детали окажутся поврежденными, и осветительный прибор полностью выйдет из строя. Для предотвращения негативных последствий используется схема подключения лампы ДРЛ вместе с дросселем, создающим необходимое сопротивление.

Подключение лампы ДРЛ через дроссель, подключается последовательно с лампой. Его реактивное сопротивление тесно связано с параметрами катушки индуктивности. То есть, 1 генри индуктивности способен пропустить 1 А тока при напряжении 1 В. Основными характеристиками катушки являются площадь сечения медного проводника и количество его витков, а также материал сердечника и поперечное сечение магнитопровода. Большое значение имеет величина электромагнитного насыщения.

Следует учитывать, что катушка индуктивности обладает и активным сопротивлением. Это необходимо учитывать при расчетах балласта к каждому типу лампочек ДРЛ, поскольку от мощности светильника будут зависеть размеры самого дросселя. Для более правильного подключения дросселя к ДРЛ, следует рассмотреть простейшую схему, обеспечивающую появление тлеющего разряда и его дальнейший переход в электрическую дугу. Такое подключение дает возможность с помощью индуктивности дросселя ограничить рабочий ток в светильнике до нужного значения. В этом случае гарантируется продолжительная устойчивая работа лампы, без их-либо сбоев.

Подобная схема включения лампы ДРЛ считается наиболее простой. В ее состав входит сама лампа и дроссель, соединенные последовательно между собой. Получившаяся цепь подключается к электрической сети 220 В со стандартной частотой 50 Гц. Таким образом, светильники ДРЛ могут без проблем использоваться и в домашних условиях. Дроссель для ламп ДРЛ в данной схеме выполняет функции стабилизатора и корректировщика работы. Его использование позволяет точно ответить на вопрос, почему моргают лампы ДРЛ без дросселя, поскольку именно этот прибор обеспечивает ровный и устойчивый свет. Без него невозможно нормальное подключение и запуск рабочего процесса.

Устройство и принцип работы ДРЛ

Чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

  • Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты – точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
  • Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них – основные, а два других – дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
  • Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Принцип работы ДРЛ довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения – увеличивается.

Горелка изготовлена из прозрачного материала – кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя – ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Советуем изучить — Действия электротехнического персонала при перегорании высоковольтного предохранителя трансформатора

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

Подключение лампы ДРЛ 250 и ДРЛ 400 и их техничкские характеристики

Дроссель ДРЛ для лампы ДНАТ.

Испытывая лампу ДНаТ 400Вт на отечественном дросселе закрытого исполнения для ДРЛ 400, в результате было выявлено что:

3. дроссель греется (рука не терпит), это происходит из за того что лампа рассчитана на 3А, а дроссель ДРЛ выдает только 2.15А, в результате чего нагрузка на дроссель ДРЛ увеличивается. НО дроссель ДНаТ 400 как ни странно тоже греется, и тоже не терпит рука.

4. Снижается рабочий ресурс лампы, рекомендую замену каждые 6 – 8 месяцев.

5. Используйте только импортное ИЗУ, с тремя контактами – это для того если вдруг произойдет кратковременное отключение эл.энергии, в результате которого двух контактное ИЗУ своим импульсом может пробить обмотку балласта.

Испытания длились год, и ничего страшного не произошло единственное, что горячие балласты влияли на температуру в оранжерее. При работе кроме горячей температуры, и легкого потрескивания ИЗУ никаких других факторов выявлено не было это запах, моргание лампы и тому подобное.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Задачи на параллельное и последовательное соединение проводников с подробными решениями
Мощность при параллельном и последовательном соединении резисторов
Схема подключения лампы ДРЛ
