Передача электроэнергии на расстоянии

Производство электроэнергии

Среди генераторов электроэнергии наиболее распространены электромеханические генераторы переменного тока

. Они преобразуют механическую энергию вращения ротора в энергию индукционного переменного тока, возникающего благодаря явлению электромагнитной индукции.

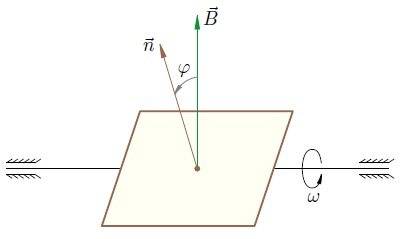

На рис. 1 проиллюстрирована основная идея генератора переменного тока: проводящая рамка (называемая якорем

) вращается в магнитном поле.

Передача электроэнергии на расстоянии

Рис.1. Схема генератора переменного тока

Магнитный поток сквозь рамку меняется со временем и порождает ЭДС индукции, которая приводит к возникновению индукционного тока в рамке. С помощью специальных приспособлений (колец и щёток) переменный ток передаётся из рамки во внешнюю цепь.

Если рамка вращается в однородном магнитном поле с постоянной угловой скоростью , то возникающий переменный ток будет синусоидальным. Покажем это.

Выберем направление вектора нормали к плоскости рамки. Вектор , таким образом, вращается вместе с рамкой. Направление обхода рамки считается положительным, если с конца вектора этот обход видится против часовой стрелки.

Напомним, что ток считается положительным, если он течёт в положительном направлении (и отрицательным в противном случае). ЭДС индукции считается положительной, если она создаёт ток в положительном направлении (и отрицательной в противном случае).

Предположим, что в начальный момент времени векторы и сонаправлены. За время рамка повернётся на угол . Магнитный поток через рамку в момент времени равен:

(1)

где — площадь рамки. Дифференцируя по времени, находим ЭДС индукции:

(2)

Если сопротивление рамки равно , то в ней возникает ток:

(3)

Как видим, ток действительно меняется по гармоническому закону, то есть является синусоидальным.

В реальных генераторах переменного тока рамка содержит не один виток, как в нашей схеме, а большое число витков. Это позволяет увеличить в раз ЭДС индукции в рамке. Почему?

Объяснить это несложно. В самом деле, магнитный поток через каждый виток площади по-прежнему определяется выражением (1), так что ЭДС индукции в одном витке согласно формуле (2) равна: . Все эти ЭДС индукции, возникающие в каждом витке, складываются друг с другом, и суммарная ЭДС в рамке окажется равной:

Сила тока в рамке:

где есть по-прежнему сопротивление рамки.

Кроме того, рамку снабжают железным (или стальным) сердечником. Железо многократно усиливает магнитное поле внутри себя, и поэтому наличие сердечника позволяет увеличить магнитный поток сквозь рамку в сотни и даже тысячи раз. Как следует из формул (2) и (3), ЭДС индукции и ток в рамке увеличатся во столько же раз.

Пропускная способность линий электропередач

Напряжение в конце линии неизбежно ниже, чем в её начале. Вольтаж теряется на сопротивлении проводов ЛЭП. Именно эта разница напряжений уходит впустую на обогрев вселенной.

Такая проблема приводит к тому, что невозможно создать линию электропередач бесконечной длины и передать по ней неограниченную мощность. Поэтому введено понятие – пропускная способность ЛЭП. Данная характеристика в первую очередь зависит от длины линии, металла, из которого сделаны её провода и их сечения. Потери в меди менее ощутимы, чем у алюминия. Пропускная способность линии тем выше, чем толще её провода.

Согласование сопротивлений

Значение тока в цепи будет определяться законом Ома для полной цепи:

Обычно внутренним сопротивлением источника можно пренебречь, поскольку оно намного меньше сопротивлений проводов и нагрузки:

Так, ЭДС источника можно определить по соотношению:

Умножим полученное выражение на величину тока:

Каждое из слагаемых в полученном выражении имеет определенный смысл. Так, в левой части равенства стоит мощность сторонних сил

илимощность источника . Первое слагаемое в правой части равенства представляет собой мощность, передаваемую потребителям, –полезную мощность . Второе слагаемое –потеря мощности .

При передаче электроэнергии важно максимально увеличить полезную мощность, сведя к минимуму при этом потери. Попытаемся этого достичь

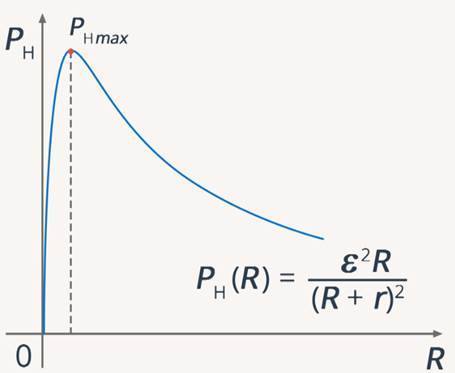

Зависимость полезной мощности от сопротивления нагрузки (рис. 2) имеет вид:

Передача электроэнергии на расстоянии

Рис. 2. График зависимости полезной мощности от сопротивления нагрузки

Можно показать, что полезная мощность как функция сопротивления нагрузки будет иметь максимум при условии равенства сопротивления нагрузки и сопротивления подводящих проводов – согласование сопротивлений

Если сопротивление источника сопоставимо с сопротивлением проводов, то условие максимума полезной мощности будет представлять собой равенство сопротивления нагрузки и суммы сопротивлений проводов и источника. Таким образом, потребителю доставляется максимальная мощность, если сопротивление нагрузки равно сумме сопротивлений подводящих проводов и источника.

Высокое напряжение как способ уменьшения потерь

Реальность такова, что передача электроэнергии на большие расстояния неизбежно сопровождается её потерями. Существенная часть электричества, проходя путь от генератора на электростанции до розетки бытового потребителя, превращается в тепло и расходуется на обогрев атмосферы. Однако это не снижает затрат за производство электроэнергии, поэтому конечному пользователю всё же приходится оплачивать и эти нецелевые расходы.

Уменьшить ненужные потери, соответственно, траты, позволяют следующие способы:

  1. применение высокотемпературных сверхпроводников;
  2. увеличение сечения кабелей и проводов ЛЭП;
  3. повышение напряжения в линиях передачи.

За первым способом будущее. Однако сегодня он технически неосуществим. От второго отказались на первых парах развития электроэнергетики, ведь он экономически нецелесообразен из-за лишних расходов на утолщение проводников. Применение высокого напряжения оказалось наиболее удачным методом, поэтому он используется по всему миру уже порядка ста лет.

Потери электроэнергии

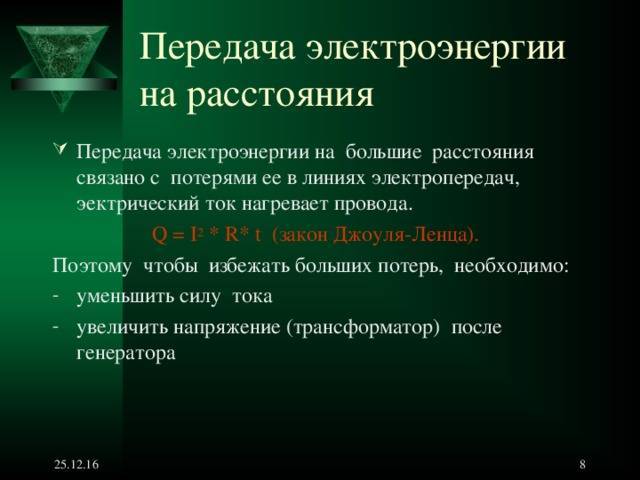

Причины потерь при передаче электрической энергии на расстояние кроются в строении вещества. Электрический ток – это направленное движение по проводнику свободных носителей зарядов. В случае с ЛЭП и кабелями их роль играют электроны. Эти частицы, проходя по сечению провода, неизбежно сталкиваются с окружающими их атомами меди или алюминия и сообщают им часть своей кинетической энергии. Микрочастицы металла за счёт этого удара становятся подвижнее, что и воспринимается органами чувств человека как повышение температуры.

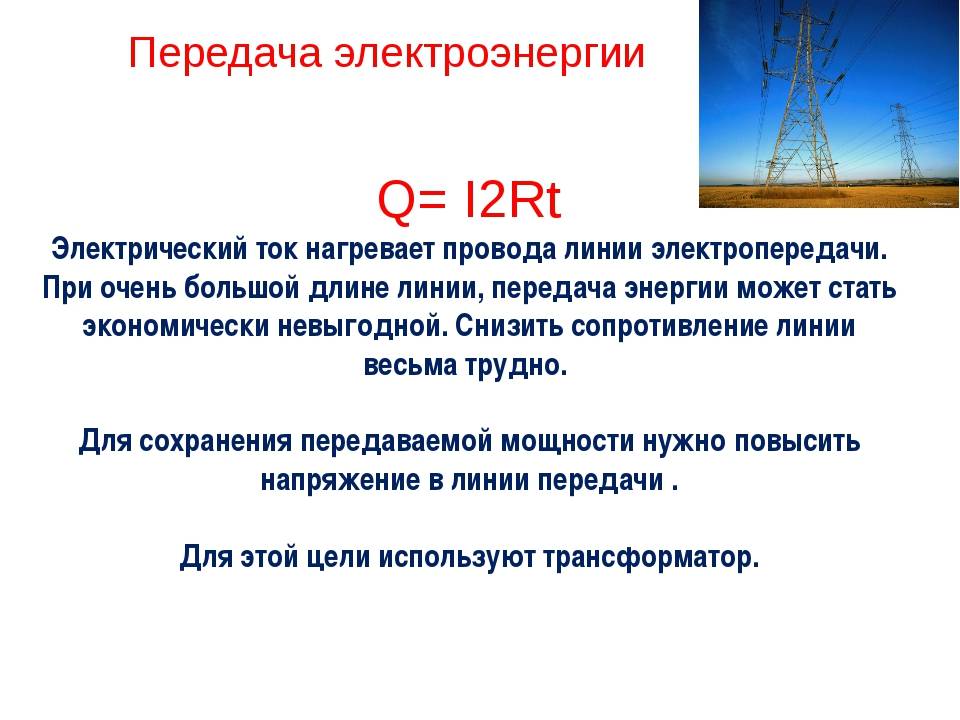

Количество теплоты Q, выделенной в проводнике за время t и потерянной впустую, вычисляется по закону Джоуля – Ленца. Оно пропорционально квадрату протекающего в проводе тока I и его сопротивлению R

Q = I2Rt.

Дополнительная информация. Потери электричества имеются и в трансформаторе. К самым большим из них относятся затраты энергии на создание вихревых токов в сердечнике и нагрев обмоток.

Перспективы

На данный момент проходят исследования и разработку проектов по созданию электромобилей. Они будут передвигаться с использованием токопровода, индуцирующим ток в моторе транспортного средства.

Многие передовые фирмы разрабатывают беспроводной способ передачи электроэнергии для источников питания. Такие устройства должны будут давать энергию всем потребителям, которые находятся в одном помещении. Перспективным направлением являются и новые трассы, которые за счет беспроводного источника обеспечат перемещение летающего аппарата на существенном расстоянии. Новые материалы, усовершенствованные приборы и многое другое со временем охватят все сферы человеческой деятельности.

Принцип работы

Сегодня многие домашние электрики пытаются собрать трансформаторы тока, при этом не всегда понимая принцип работы трансформатора Тесла, из-за чего выходят из строя. Действительно, ТТ недалеко от обычного трансформатора.

Обмоток две: первичная и вторичная. При приложении переменного напряжения от внешнего источника к первичной обмотке вокруг нее создается магнитное поле или, как его еще называют, колебательный контур. Когда заряд пробивает искровой промежуток, энергия начинает течь через магнитное поле к вторичной обмотке, где образуется второй колебательный контур. Часть энергии, запасенной в цепи, будет представлена ​​напряжением. Его величина будет прямо пропорциональна времени формирования контура.

Поэтому в KT есть две подключенные схемы генератора, что является отличительной особенностью по сравнению с обычными трансформаторами. Их взаимодействие создает ионизирующий эффект, поэтому мы видим стримеры (молнии).

Микроволны

Неужели нет другого реально работающего способа передать электричество без проводов. Есть, и его изобрели еще до попыток и детских игр в звездные войны.

Оказывается, что специальные микроволны с длиной в 12см (частота 2,45Ггц), являются как бы прозрачными для атмосферы и она им не мешает в распространении.

Какой бы ни была плохой погода, при передаче с помощью микроволн, вы потеряете всего пять процентов! Но для этого вы сначала должны преобразовать электрический ток в микроволны, затем их поймать и опять вернуть в первоначальное состояние.

Первую проблему ученые решили очень давно. Они изобрели для этого специальное устройство и назвали его магнетрон.

Причем это было сделано настолько профессионально и безопасно, что сегодня каждый из вас у себя дома имеет такой аппарат

Зайдите на кухню и обратите внимание на свою микроволновку

У нее внутри стоит тот самый магнетрон с КПД равным 95%.

Но вот как сделать обратное преобразование? И тут было выработано два подхода:

Американский

Советский

В США еще в шестидесятых годах ученый У.Браун придумал антенну, которая и выполняла требуемую задачу. То есть преобразовывала падающее на него излучение, обратно в электрический ток.

Он даже дал ей свое название — ректенна.

После изобретения последовали опыты. И в 1975г при помощи ректенны, было передано и принято целых 30 квт мощности на расстоянии более одного километра. Потери при передаче составили всего 18%.

Спустя почти полвека, этот опыт до сих так никто и не смог превзойти. Казалось бы метод найден, так почему же эти ректенны не запустили в массы?

И тут опять всплывают недостатки. Ректенны были собраны на основе миниатюрных полупроводников. Нормальная работа для них — это передача всего нескольких ватт мощности.

А если вы захотите передать десятки или сотни квт, то готовьтесь собирать гигантские панели.

И вот тут как раз таки появляются не разрешимые сложности. Во-первых, это переизлучение.

Мало того, что вы потеряете из-за него часть энергии, так еще и приблизиться к панелям без потери своего здоровья не сможете.

Вторая головная боль — нестабильность полупроводников в панелях. Достаточно из-за малой перегрузки перегореть одному, и остальные выходят из строя лавинообразно, подобно спичкам.

В СССР все было несколько иначе. Не зря наши военные были уверены, что даже при ядерном взрыве, вся зарубежная техника сразу выйдет из строя, а советская нет. Весь секрет тут в лампах.

В МГУ два наших ученых В.Савин и В.Ванке, сконструировали так называемый циклотронный преобразователь энергии. Он имеет приличные размеры, так как собран на основе ламповой технологии.

Внешне это что-то вроде трубки длиной 40см и диаметром 15см. КПД у этого лампового агрегата чуть меньше, чем у американской полупроводниковой штуки — до 85%.

Но в отличие от полупроводниковых детекторов, циклотронный преобразователь энергии имеет ряд существенных достоинств:

надежность

большая мощность

стойкость к перегрузкам

отсутствие переизлучения

невысокая цена изготовления

Однако несмотря на все вышесказанное, во всем мире передовым считаются именно полупроводниковые методы реализации проектов. Здесь тоже присутствует свой элемент моды.

После первого появления полупроводников, все резко начали отказываться от ламповых технологий. Но практические испытания говорят о том, что это зачастую неправильный подход.

Конечно, ламповые сотовые телефоны по 20кг или компьютеры, занимающие целые комнаты никому не интересны.

Но иногда только проверенные старые методы, могут нас выручить в безвыходных ситуациях.

В итоге на сегодняшний день, мы имеем три возможности передать энергию без проводов. Самый первый из рассмотренных ограничен как расстоянием, так и мощностью.

Но этого вполне хватит, чтобы зарядить батарейку смартфона, планшета или чего-то побольше. КПД хоть и маленький, но метод все же рабочий.

Способ с лазерами хорош только в космосе. На поверхности земли это не очень эффективно. Правда когда другого выхода нет, можно воспользоваться и им.

Зато микроволны дают полет для фантазий. С их помощью можно передавать энергию:

на земле и в космосе

с поверхности земли на космический корабль или спутник

и наоборот, со спутника в космосе обратно на землю

Основные технологические процессы в электроэнергетике

Нормативы потребления электроэнергии на человека без счетчика

Производство электроэнергии в России базируется на трёх китах энергетической системы. Это атомная, тепловая и гидроэнергетика.

Три вида генерирования электричества

Электростанция Топливо Генерация
ТЭС Уголь, мазут Получение пара от сгорания топлива, который движет турбины генераторов
ГЭС Потенциальная энергия потока воды Движение турбин под напором воды
АЭС Урановые сердечники Получение пара от тепла ядерной реакции. Энергия пара движет генераторные паротурбины

Ультразвуковой способ

Студентами Пенсильванского университета (США) на недавней выставке в 2011 году был продемонстрирован способ передачи электротока с помощью ультразвука. Передатчик генерировал акустические волны в ультразвуковом диапазоне, приёмник преобразовывал их в электрический ток. В качестве носителя энергии ультразвук был выбран не случайно. Его воздействие на организм человека абсолютно безвредно.

Несовершенство этого способа заключается в том, что КПД передачи очень низкий, нужны прямая видимость между абонентами и ограниченность расстояния (7-10 метров).

Метод электромагнитной индукции

Работа обыкновенного трансформатора даёт представление о том, как осуществляется передача электричества без проводов методом электромагнитной индукции. В процессе участвуют две катушки. Магнитное поле, возбуждаемое протекающим током по виткам первичной обмотки, индуцирует электрический поток во вторичной обмотке трансформатора.

Примерами использования эффекта электромагнитной индукции могут быть зарядные устройства смартфонов и электрические зубные щётки. Недостатком такого способа передачи энергии является непременная близость катушек. Даже при небольшом увеличении промежутка между обмотками большая часть энергии начинает распыляться в пространстве.

Один из видов электромагнитной индукции – это использование резонанса. Суть способа заключается в том, что приёмник и передатчик функционируют в одном частотном диапазоне. Передающее и приёмное устройства представляют собой соленоид с одним слоем витков. Генерирующий прибор оснащён конденсаторной схемой, с помощью которой он настраивается на частоту приёмника.

Демонстрация метода электромагнитной индукции

Электростатическая индукция

В основе метода заложен принцип прохождения энергии через тело диэлектрика. Способ называют ёмкостной связью. Генератор создаёт в ёмкости электрическое поле, которое возбуждает разницу потенциалов между двумя электродами потребителя.

Никола Тесла для демонстрации беспроводной лампы освещения использовал именно метод электростатической индукции. Лампа получала питание от переменного электрического поля высокой частоты. Она светилась ровно, независимо от её перемещения в пространстве комнаты.

Микроволновое излучение

Специалисты космотехники разработали способ передачи электроэнергии от орбитальных солнечных батарей на космические корабли с помощью радиосигнала микроволнового диапазона. Проблема этого метода состоит в том, что для приёма и передачи пучкового излучения требуются антенны с очень большой диафрагмой.

Учёные НАСА в 1978 году пришли к выводу, что для передачи микроволнового луча частотой 2,45 ГГц излучающая антенна должна иметь диаметр отражающей поверхности 1 км. Приёмная ректенна должна быть диаметром 10 км. Уменьшить эти размеры возможно путём использования сверхкоротких волн. Однако сигналы такого диапазона быстро поглощаются атмосферой или блокируются дождевыми осадками.

Обратите внимание! Безопасная плотность мощности излучаемой энергии равняется 1 мВт/см2. Этой норме отвечает антенна диаметром 10 км с передающей мощностью потенциала 750 МВт

Электропроводность Земли

Существует теория использования недр и океанов Земли для беспроводной передачи энергии. Электропроводимость гидросферы, залежей металлических руд может быть использована для передачи низкочастотного переменного тока. Электростатическая индукция диэлектрических тел может возникать в огромных залежах кварцевого песка и тому подобных минералов.

Популярные статьи  Для чего нужно заземление

Передача электрического тока возможна также через воздушное пространство методом электростатической индукции. Никола Тесла в своё время выдвинул предположение, что в будущем появятся технологии, которые для передачи электроэнергии будут использовать землю, океанические воды и атмосферу планеты.

Всемирная беспроводная система

Впервые о Всемирной беспроводной системе передачи электроэнергии стало известно от великого учёного Теслы. В 1904 году он заявил, что создание ВБС, используя высокую электрическую проводимость плазмы и Земли, вполне осуществимо.

История развития

Развитие передачи электроэнергии без проводов на расстояние связано с прогрессом в области радиотехники, так как оба процесса имеют одинаковую природу. Изобретения в обеих областях связаны с исследованием метода электромагнитной индукции и ее воздействия на образование электрического тока.

В 1820 году А.М. Ампер открыл закон взаимодействия токов, который заключался, в том, что если по двум близко расположенным проводникам ток течет в одном направлении, то они притягиваются друг к другу, а если в разных, то отталкиваются.

М. Фарадей в 1831 году установил в процессе проведения экспериментов, что переменное (меняющееся по величине и направлении во времени) магнитное поле, порождаемое протеканием электрического тока, наводит (индуцирует) токи в близлежащих проводниках. Т.е. происходит передача электроэнергии без проводов. Подробно закон Фарадея мы рассматривали в статье ранее.

Ну а Дж. К. Максвелл еще через 33 года, в 1864 году перевел экспериментальные данные Фарадея в математический вид, собственно уравнения Максвелла являются основополагающими в электродинамике. Они описывают, как связаны электрический ток и электромагнитное поле.

Существование электромагнитных волн подтвердил в 1888 Г. Герц, в ходе своих экспериментов с искровым передатчиком с прерывателем на катушке Румкорфа. Таким образом производились ЭМ волны с частотой до пол гигагерца. Стоит отметить, что эти волны могли быть приняты несколькими приемниками, но те должны быть настроены в резонанс с передатчиком. Радиус действия установки был в районе 3-х метров. Когда в передатчике возникала искра, такие же возникали и на приемниках. Фактически это и есть первые опыты по передачи электроэнергии без проводов.

Глубокие исследования вел известный ученый Никола Тесла. Он в 1891 году изучал переменный ток высокого напряжения и частоты. В результате чего были сделаны выводы:

Для каждой конкретной цели нужно настраивать установку на соответствующую частоту и напряжение. При этом высокая частота не является обязательным условием. Лучшие результаты удалось добиться при частоте 15-20 кГц и напряжении передатчика 20кВ. Чтобы получить ток высокой частоты и напряжения использовался колебательный разряд конденсатора. Таким образом, можно передавать как электроэнергию, так и производить свет.

Ученный на своих выступлениях и лекциях демонстрировал свечение ламп (вакуумных трубок) под воздействием высокочастотного электростатического поля. Собственно основными заключениями Теслы было то, что даже в случае использования резонансных систем много энергии с помощью электромагнитной волны передать не получится.

Параллельно целый ряд ученных до 1897 года занимались подобными исследованиями: Джагдиш Боше в Индии, Александр Попов в России и Гульельмо Маркони в Италии.

Каждый из них внес свой вклад в развитие беспроводной передачи электроэнергии:

  1. Дж. Боше в 1894 году, зажигал порох, передав электроэнергию на расстояние без проводов. Это он сделал на демонстрации в Калькутте.
  2. А. Попов в 25 апреля (7 мая) 1895 года с помощью азбуки Морзе передал первое сообщение. В России до сих пор этот день, 7 мая, является Днём Радио.
  3. В 1896 году Г. Маркони в Великобритании также передал радиосигнал (азбука Морзе) на расстояние в 1,5 км, позже на 3 км на Солсберийской равнине.

Стоит отметить, что работы Тесла, недооценённые в свое время и потерянные на века, превосходили по параметрам и возможностям работы его современников. В тоже время, а именно в 1896 году его аппараты передавали сигнал на большие расстояния (48 км), к сожалению это было небольшим количеством электроэнергии.

И к 1899 году Тесла приходит к выводу:

Несостоятельность метода индукции представляется огромной по сравнению с методом возбуждения заряда земли и воздуха.

Эти выводу приведут к другим исследованиям, в 1900 году ему удалось запитать лампу от катушки, вынесенной в поле, а в 1903 году была запущена башня Вондерклифф на Лонг-Айленде. Она состояла из трансформатора с заземленной вторичной обмоткой, а на её вершине стоял медный сферический купол. С её помощью получилось зажечь 200 50-ватных ламп. При этом передатчик находился за 40 км от неё. К сожалению, эти исследования были прерваны, финансирование было прекращено, а бесплатная передача электроэнергии без проводов была экономически не выгодной бизнесменам. Башню разрушили в 1917 году.

Передача и использование электрической энергии

Трансформаторы широко применяются при передаче электрической энергии на большие расстояния, так как при этом возникает необходимость многократного преобразования электрического напряжения.

Как известно, тепловые потери в проводниках пропорциональны квадрату силы тока, поэтому для их уменьшения целесообразно передавать электроэнергию при малой силе тока. Уменьшение силы тока в n раз снижает тепловые потери в проводах в раз. Напряжение при этом следует повышать для сохранения передаваемой мощности, поэтому на практике применяют высоковольтные линии электропередачи.

Напряжение питания отдельных потребителей должно быть низким для упрощения их конструкции и безопасности обслуживания, что легко достигается при применении трансформаторов.

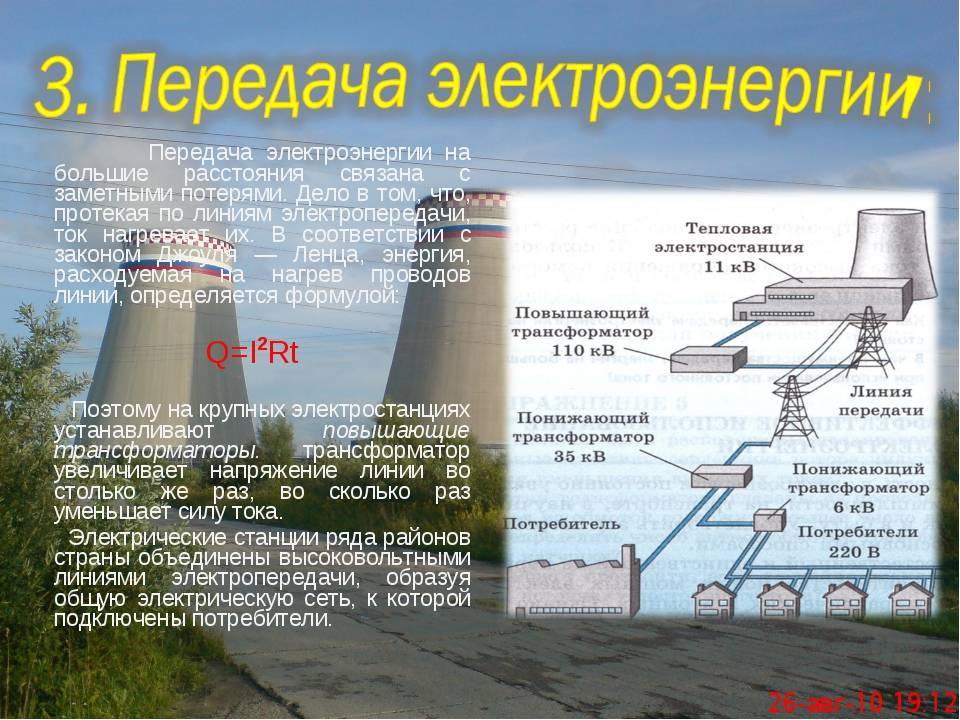

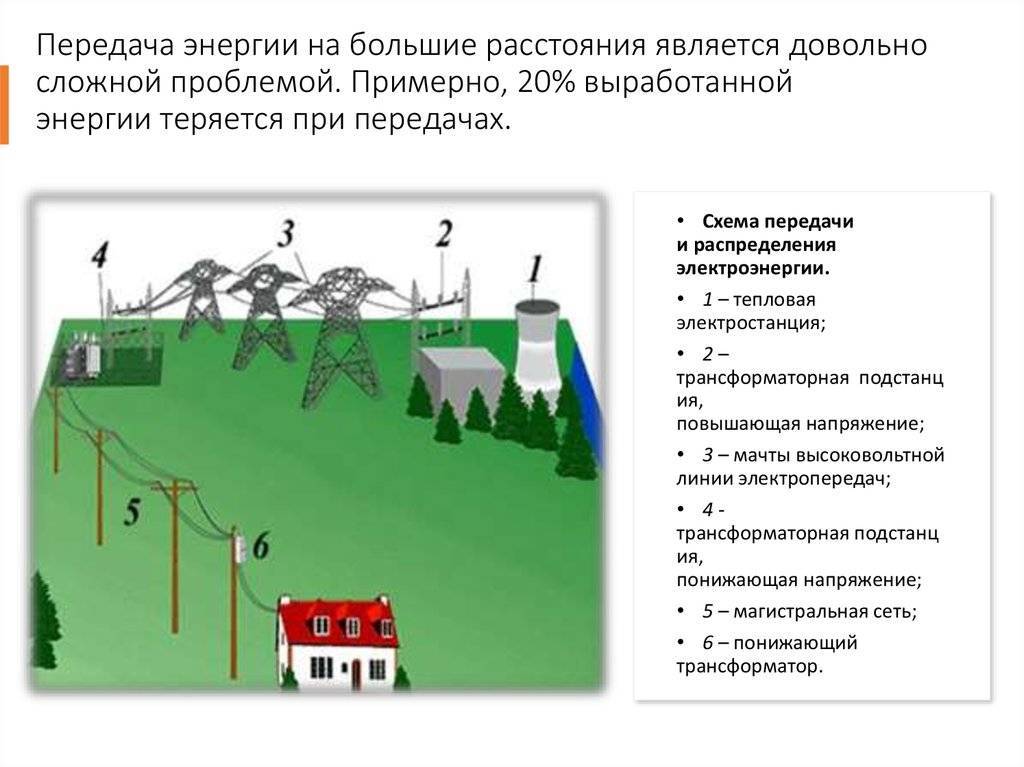

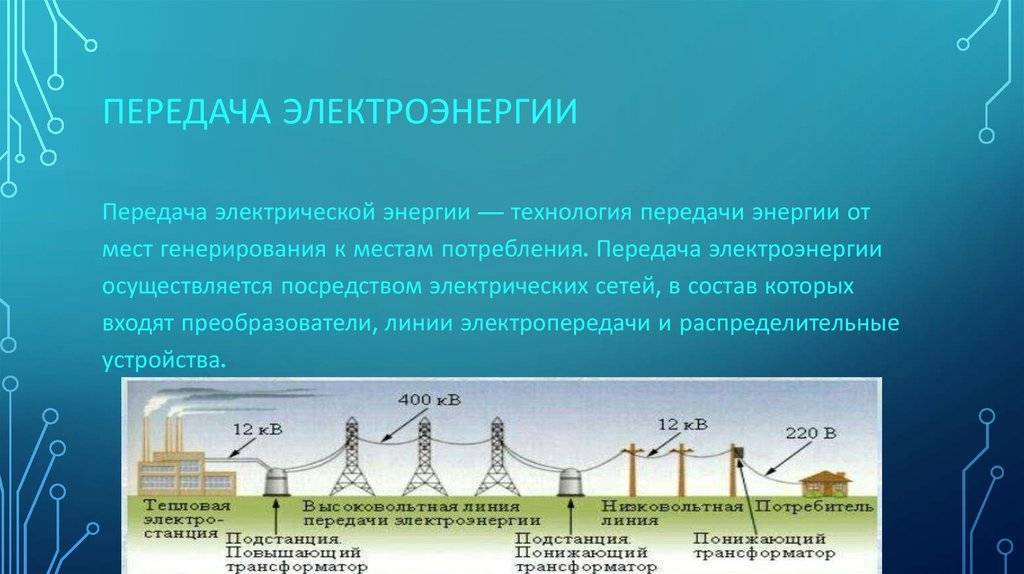

Рассмотрим блок-схему передачи и распределения электроэнергии (рис. 207): генератор переменного тока

  • повышающий трансформатор
  • высоковольтные линии электропередачи
  • понижающие трансформаторы  потребитель.

В современном обществе потребление электроэнергии распределяется примерно следующим образом:

  • промышленность — 70 %;
  • транспорт — 15 %;
  • сельское хозяйство — 10 %;
  • бытовое потребление — 5 %.

В настоящее время все большее распространение получают линии передач, использующие постоянный ток. Это происходит потому, что, хотя преобразование постоянного напряжения сложнее и дороже, постоянный ток по сравнению с переменным обладает рядом преимуществ.

  • Во-первых, постоянный ток, в отличие от переменного, не создает переменные магнитные поля, которые индуцируют токи в близлежащих проводах, что приводит к потерям мощности.
  • Во-вторых, постоянный ток можно передавать при более высоком напряжении — у постоянного тока эффективное напряжение равно амплитудному, и не следует опасаться электрического пробоя изолятора или воздуха при амплитудном напряжении.

Электроэнергия вырабатывается на электростанциях. В зависимости от вида первоначально используемого носителя энергии все современные электростанции делятся на тепловые, атомные и гидроэлектростанции. Приведем их некоторые данные:

  • тепловые электростанции (ТЭС) работают на угле, нефти, мазуте, газе и др. (КПД );
  • гидроэлектростанции (ГЭС) используют энергию падающей воды (КПД
  • атомные электростанции (АЭС) работают на энергии, выделяющейся при расщеплении ядер урана и плутония (КПД

Работа электростанций вследствие их значительной мощности существенным образом влияет на состояние окружающей среды и приводит к появлению следующих экологических проблем:

  • ТЭС — загрязнение атмосферы продуктами сгорания, изменение природного теплового баланса из-за рассеяния тепловой энергии;
  • ГЭС — изменение климата, нарушение экологического равновесия, уменьшение пахотных площадей;
  • АЭС — опасность радиоактивного загрязнения среды при авариях, проблемы захоронения радиоактивных отходов.

В настоящее время существуют экологически чистые электростанции, иcпользующие энергию Солнца, ветра или морских приливов. Их доля в производстве электроэнергии невелика, однако она непрерывно возрастает.

Основные формулы:

Формула Томсона:
Действующее (эффективное) значение силы переменного тока и напряжения:
Емкостное сопротивление:
Индуктивное сопротивление:
Закон Ома для переменного тока:
Сдвиг фаз:
Мощность переменного тока:
Коэффициент трансформации:

Рекомендую подробно изучить предметы:
  1. Физика
  2. Атомная физика
  3. Ядерная физика
  4. Квантовая физика
  5. Молекулярная физика
Ещё лекции с примерами решения и объяснением:
  • Условия равновесия тел в физике
  • Равновесие тел в физике
  • Давление в жидкостях и газах в физике
  • Закон Паскаля
  • Магнитные свойства вещества
  • Явление самоиндукции
  • Закон электромагнитной индукции
  • ЭДС индукции в движущемся проводнике
Популярные статьи  Циркулярная пила Hitachi c7ss

Физические основы явления электромагнитной индукции

Электромагнитная индукция — явление возникновения электрического тока, электрического поля или электрической поляризации при изменении во времени магнитного поля или при движении материальной среды в магнитном поле. Фарадеем была сформулирована основная причина появления тока в замкнутом контуре. В замкнутом проводящем контуре ток возникает при изменении числа линий магнитной индукции, которые пронизывают этот контур.

Чем больше будет это изменение, тем сильнее получится индукционный ток

Неважно, каким образом мы добьемся изменения числа линий магнитной индукции. Например, это можно сделать движением контура в неоднородном магнитном поле, как это происходило в опыте с магнитом или движением катушки

А можем, например, изменять силу тока в соседней с контуром катушке, при этом будет изменяться магнитное поле, создаваемое этой катушкой.

Индукционный ток в катушке из металлической проволоки возникает при введении магнита внутрь катушки и при его выведения из катушки, а также при изменении силы тока во второй катушке, магнитное поле которой пронизывает первую катушку

Появление электрического тока в замкнутом контуре при изменениях магнитного поля, пронизывающего контур, свидетельствует о действии в контуре сторонних сил неэлектростатической природы или о возникновении электродвижущей силы индукции. ЭДС — скалярная физическая величина, характеризующая работу сторонних сил. В замкнутом проводящем контуре ЭДС равна работе этих сил по перемещению единичного положительного заряда вдоль всего контура.

Единица магнитного потока в Международной системе единиц называется вебером (Вб). Она определяется на основании использования закона электромагнитной индукции. Магнитный поток через площадь, ограниченную замкнутым контуром, равен 1 Вб, если при равномерном убывании этого потока до нуля за 1 секунду в контуре возникает ЭДС индукции 1 В.

Уникальность идеи

Всем известно, что для прохождения электрического тока по проводам должен иметься замкнутый контур из двух проводов, по которым протекает ток. Или отдельный провод и заземление.

Теоретически передача энергии по одному проводу невозможна. Однако, при передаче электроэнергии по методу Авраменко, ток протекает не по проводнику, а по его поверхности.

В результате мощность передаваемой энергии никак не зависит от материала и толщины проводов. Она может быть очень малой, при этом проводники не нагреваются.

При поверхностной передаче электроэнергии, толщина провода не имеет значения. А это значит, что проводник может иметь малую толщину. Так же не имеет значение материал, из которого сделан провод.

Его не обязательно делать медным, он может быть из стали или другого токопроводящего материала. По сути, проводник служит указателем, куда нужно передать энергию. Но это все по заявлениям разработчиков. На самом деле эта теория не имеет научного объяснения.

Но если представить, что это возможно, то перед мировой энергетикой открываются новые возможности:

  • Нет необходимости в громоздких опорах электропередач. Снижение капитальных затрат.
  • Отпадает необходимость использовать такое количество проводов. А это колоссальная экономия.
  • Отсутствие потерь в линиях электропередач. Увеличение пропускной способности.
  • Сведение до минимума аварийных ситуаций на линии. Отсутствие короткого замыкания и сокращение обрывов проводов.

Все это приведет к снижению эксплуатационных затрат. И как следствие уменьшению стоимости электричества конечному потребителю.

Суть явления

В отличие от природных ресурсов вроде газа, электроэнергию невозможно закачивать в хранилища и брать оттуда столько, сколько нужно. Поэтому выработка электроэнергии напрямую зависит от потребления. Когда спрос на электричество больше, электростанция вырабатывает больше электроэнергии.

Передача электроэнергии на расстоянии
Повседневное использование электроэнергии

Таким образом, передачу электрического тока можно охарактеризовать как непрерывный процесс выработки, транспортировки и потребления. На государственном уровне передача электроэнергии относится к вопросам стратегической безопасности и является приоритетной задачей, на инфраструктуру которой ежегодно выделяются огромные суммы бюджетных средств.

Например, в России в 2020 году на благоустройство энергетической инфраструктуры было потрачено 30 миллиардов долларов.

Дополнительная информация. Недавно в Австралии была запущена первая в мире аккумулирующая электроэнергию станция фирмы Тесла. Саму электроэнергию добывают ветряки, которые заряжают гигантский блок батарей. От них энергия уже передается конечному потребителю по проводам. Таким образом, люди не остаются без электричества в безветренный день.

Передача электроэнергии на расстоянии
Решение проблемы ветряков аккумуляцией электроэнергии

Принципы передачи электричества

До последнего времени наиболее оптимальной и популярной считалась магнитно-резонансная система CMRS. Ее создали еще в 2007 году. Благодаря этой технологии специалистам удавалось передавать электричество на расстояние в 2.1 метр. Однако ее не удавалось запустить в массовое производство, так как частота передачи была слишком высокой, а катушки имели сложную конфигурацию и были больших размеров.

Электроэнергия без проводов позволяет заряжать мобильный телефон

Сравнительно недавно ученые из Южной Кореи создали новый передатчик, который позволяет передавать электричество на расстояние в 5 метров. Система не имеет никаких недостатков и при необходимости ее можно будет установить в стены квартиры.

В результате проведения этого эксперимента на частоте в 20 кГц специалистам удалось передать:

  • 209 Вт на 5 метров;
  • 471 Вт на 4 метра;
  • 1403 Вт на 3 метра.

Благодаря беспроводному излучению можно будет запитать большие ЖК телевизоры, которые требуют всего 40 Вт на расстоянии в 5 метров. Сейчас существуют и другие технологии, которые позволяют передавать электроэнергию без проводов. К ним можно отнести:

  1. Лазерное излучение. Дальность действия достаточно большая. Однако необходима прямая видимость между приемником и передатчиком. Компания Lockheed Martin уже испытала беспилотный летательный аппарат Stalker, который питается от лазерного луча и способен оставаться в воздухе до 48 часов.
  2. Микроволновое излучение. Этот вид позволяет обеспечивать большую дальность действия, но стоимость оборудования достаточно высока. В качестве передатчика электроэнергии будет использоваться радиоантенна, которая создает микроволновое излучение. А приемнике устанавливают ректенну, которая преобразует электрический ток в принимаемое микроволновое излучение.

При увеличении расстояния передачи значительно увеличивается стоимость и габариты оборудования. В свою очередь микроволновое излучение может приносить вред для окружающей среды. Тут вы можете прочесть про роботов в сфере энергетики.

Постоянный ток

Вторым способом передачи электрического тока потребителю, является постоянный ток. Подобный ток является выпрямленным. Он встречается в аккумуляторах, батарейках, зарядных устройствах. Такой ток и сейчас подается потребителям некоторых стран, но в очень малых количествах. Его вырабатывают солнечные батареи. Постоянный ток можно подавать по действующим ЛЭП и подземным кабелям. Плюсы такой передачи, следующие:

  1. С расстоянием нет потери мощности. Не придется завышать напряжение на электростанции.
  2. Статическая устойчивость не оказывает влияния на передачу и распределение.
  3. Не требуется настраивать частотную синхронизацию.
  4. Напряжение можно передать всего по одной линии с одним контактным проводом.
  5. Нет влияния электромагнитного излучения.
  6. Минимальная реактивная мощность.

Постоянный ток для потребителя не подается только по причине огромной себестоимости оборудования для электростанций.

Проводимость электрического тока и процент завышения в начале передачи, во многом зависят от сопротивления самой ЛЭП. Снизить сопротивление, — а тем самым нагрузку — можно при помощи охлаждения до сверхнизкой температуры. Это помогло бы увеличить расстояние для передачи энергии и существенно снизить потери. Сегодня нет технологии занижения температуры линии электропередачи. Такая технология является крайне дорогой и требует больших изменений в конструкции. Но в регионах крайнего севера этот способ вполне работает и намного занижает процент передачи мощностей и потери от расстояния.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Перемотка электродвигателя своими руками
как перемотать электродвигатель в домашних условиях
Передача электроэнергии на расстоянии
