Принцип работы солнечной батареи

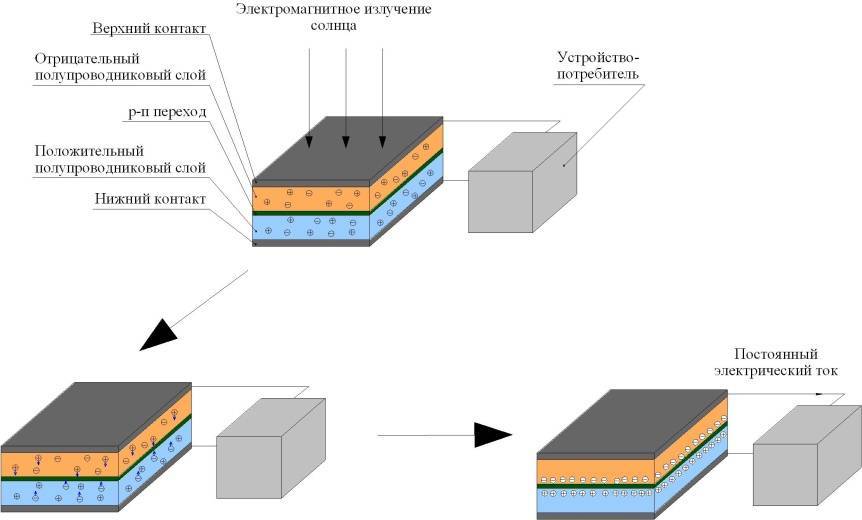

В результате перетечки зарядов на границе p- и n- слоев, в n-слое образуется зона нескомпенсированного положительного заряда, а в p-слое – отрицательного заряда, т.е. известный всем из школьного курса физики p-n-переход. Разность потенциалов, возникающая на переходе контактная разность потенциалов (потенциальный барьер) препятствует прохождению электронов с p-слоя, но беспрепятственно пропускает неосновные носители в направлении противоположном, что позволяет получить фото-ЭДС при попадании на ФЭП солнечного света.

При облучении солнечным светом, поглощенные фотоны начинают генерировать неравновесные электронно-дырочные пары. Генерируемые же вблизи перехода электроны, из p-слоя переходят в n-область.

Аналогичным образом попадают в p-слой избыточные дырки и слоя n (рисунок а). Получается, что в p-слое накапливается положительный заряд, а в n- слое – отрицательный, вызывая напряжение во внешней цепи (рисунок б). У источника тока есть два полюса: положительный — p-слой и отрицательный — n-слой.

Это основной принцип работы солнечный элементов. Электроны, таким образом, будто бегают по кругу, т.е. выходят из p-слоя и возвращаются в n-слой, проходя нагрузку (аккумулятор).

Фотоэлектрический отток в однопереходном элементе обеспечивают лишь те электроны, которые обладают энергией выше, чем ширина некой запрещенной зоны. Те же, которые обладают меньшей энергией, в этом процессе не участвуют. Это ограничение снять позволяют структуры многослойные, состоящие из более чем один СЭ, у которых ширина запрещенной зоны различная. Их называют каскадными, многопереходными или тандемными. Фотоэлектрическое преобразование у них выше за счет того, что работают такие СЭ с более широким солнечным спектром. В них фотоэлементы располагаются по мере уменьшения ширины запрещенной зоны. Солнечные лучи вначале попадают на фотоэлемент с самой широкой зоной, при этом происходит поглощение фотонов с наибольшей энергией.

Затем, фотоны, пропущенные верхним слоем, попадают на следующий элемент и т.д. В области каскадных элементов основным направлением исследования является использование в качестве одного компонента или нескольких арсенида галлия. У таких элементов эффективность преобразования составляет 35%. Элементы соединяют в батарею, поскольку изготовить отдельный элемент большого размера (следовательно, и мощности) не позволяют технические возможности.

Солнечные элементы способны работать длительное время. Они себя зарекомендовали как стабильный и надежный источник энергии, пройдя испытания в космосе, где главной опасностью для них является метеорная пыль и радиация, которые приводят к эрозии кремниевых элементов. Но, поскольку, на Земле эти факторы не оказывают на них столь негативного действия, можно предположить, что срок службы элементов будет еще более продолжительным.

Солнечные батареи уже находятся на службе человека, являясь источником питания для различных устройств, начиная от мобильных телефонов и заканчивая электромобилями.

И это уже вторая попытка человека обуздать безграничную солнечную энергию, заставив работать ее себе во благо. Первой попыткой было создание солнечных коллекторов, электричество в которых вырабатывалось за счет нагрева сконцентрированными лучами солнца воды до температуры кипения.

Термальная солнечная электростанция в Испании (город Севилья)

Преимущество солнечных батарей в том, что они непосредственно производят электричество, теряя энергии намного меньше, чем солнечные многоступенчатые коллекторы, в которых процесс ее получения связан с концентраций лучей Солнца, нагревом воды, выделением пара, вращающего паровую турбину и только после этого выработке генератором электричества. Основные параметры солнечных батарей – в первую очередь, мощность

Затем важно, каким запасом энергии они обладают

Зависит этот параметр от емкости аккумуляторов и их числа. Третьим параметром является пиковая мощность потребления, означающая количество одновременно возможных подключений приборов. Еще одним важным параметров является номинальное напряжение, от которого зависит выбор дополнительного оборудования: инвертора, солнечной панели, контроллера, аккумулятора.

Автономные электростанции на солнечных модулях

Такие СЭС нужны для обеспечения электричеством домов, которые по каким-либо причинам не могут быть подключены к центральной сети. Они могут выступать как самостоятельные источники энергии, так и использоваться совместно с электрогенераторами.

Ток, вырабатываемый солнечной электростанцией в светлое время суток поступает на приборы и заряжает аккумуляторную батарею. В условиях недостаточной освещённости или в темное время суток расходуется заряд аккумулятора.

Схема подключения автономной системы

Помимо постоянного снабжения электричеством домов, которые не подключены к общей сети, такие электростанции могут помочь сократить время работы генераторов (при их наличии), продлить амортизационный ресурс, увеличить сроки между обязательными техническими обслуживаниями (ТО) и снизить расход топлива.

Плюсы и минусы

Помимо высокой цены, недостатком является и необходимость периодической замены аккумуляторных батарей. Частота смены аккумулятора зависит от интенсивности использования и режима работы, соблюдения рекомендаций производителя по глубине предельного разряда и по температурным режимам в ходе эксплуатации

При выборе солнечных электростанций нужно обратить внимание на такие характеристики, как:

тип батареи;
ёмкость батареи;
количество циклов заряда/разряда;
рекомендованные температуры внешней среды, оптимальные для работы аккумуляторной батареи, и возможность их соблюдения владельцем на практике.

Солнечные электростанции

Сетевые солнечные электростанции

Автономные солнечные электростанции

Гибридные/универсальные солнечные электростанции

Резервное электроснабжение на базе АКБ с функцией ИБП

Свинцово-кислотные аккумуляторы – для тех, кто ищет баланс между ценой и качеством. Такие батареи больше всего подходят для работы в буферных режимах, как резервный источник электроэнергии, но могут эксплуатироваться и в цикличном режиме (ежедневный заряд и разряд). Частота замены таких аккумуляторов в системе автономной СЭС при использовании в буферном режиме – один раз в 6-10 лет, в цикличном – один раз в 2-2,5 года.

В автономной солнечной электростанции из комплекта «Расширенный» от Мосэнергосбыт используются аккумуляторные батареи со связанным в геле электролитом. Максимальный срок службы такой батареи 10 лет, оптимальная температура окружающей среды для эксплуатации +15-20 °C.

Стоит заметить, что гелевые АКБ являются необслуживаемыми и не выделяют в процессе своей работы никаких газов, что очень важно для безопасной эксплуатации аккумуляторов в жилых помещениях

Из чего сделаны

Чтобы изучить устройство солнечной батареи, нужно разобраться в основных разновидностях, так как технология производства имеет существенные различия в зависимости от используемого сырья:

Батареи CdTe. Теллурид кадмия применяется при изготовлении пленочных модулей. Слоя в несколько сотен микрометров хватает для того, чтобы получить КПД порядка 11% или немного выше. Это откровенно низкий показатель, зато в пересчета на 1 Ватт мощности себестоимость электроэнергии получается как минимум на 30% дешевле, чем у традиционных вариантов из кремния. При том, что данная разновидность намного тоньше и легче.
Тип CIGS. Аббревиатура обозначает, что в состав входят медь, индий, галлий и селен. Получается полупроводник, который также наносится небольшим слоем, но в отличие от первого варианта тут эффективность на порядок выше и составляет 15%.
Типы GaAs и InP отличает возможность нанесения тонкого слоя в 5-6 мкм, при этом КПД будет составлять около 20%. Это новое слово в технологиях добычи электроэнергии из солнечного света. Благодаря высоким рабочим температурам батареи могут сильно нагреваться без потери эксплуатационных характеристики. Но из-за того, что при производстве используются редкоземельные материалы, себестоимость этого типа высока.
Батареи с квантовыми точками (QDSC). В них в качестве поглощающего материала для преобразования солнечной энергии используются квантовые точки вместо традиционных объемных материалов. За счет особенностей настройки запрещенных зон можно делать многопереходные модули, поглощающие солнечную энергию более эффективно.
Аморфный кремний наносится методом испарения и имеет неоднородную структуру. Он не отличается высокими показателями КПД, но однородная поверхность очень хорошо поглощает даже рассеянный свет.
Поликристаллические варианты изготавливаются путем плавления кремния и его охлаждения при определенных условиях, чтобы получить однонаправленные кристаллы. Одно из самых распространенных решений благодаря дешевизне производства и неплохим показателям КПД.
Монокристаллические элементы состоят из цельных кристаллов, разрезанных на тонкие пластинки и легированных фосфором. Самое долговечное решение, у которого низкие показатели деградации и срок службы, составляющий как минимум 30 лет, но чаще всего больше на 10-15 лет.

Батареи из теллурида кадмия – одни из самых выгодных по себестоимости киловатта электроэнергии.

Технология изготовления

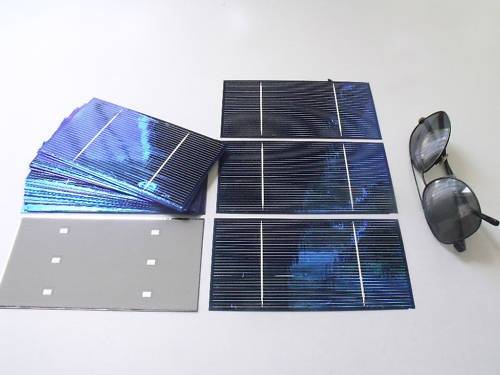

Вначале следует спаять фотоэлементы между собой. Если вы купили элементы с металлическими выступами, то тогда можно просто спаять ушки батарей между собой. Делать это нужно очень внимательно и аккуратно. После пайки соединенные компоненты необходимо приклеить к подложке в верхней части панели. Это лучше сделать при помощи специального силиконового клея, который никак не препятствует проникновению солнечных лучей. Кроме того, он способствует нормальному теплообмену. Однако, не переусердствуйте с клеем, так как это может привести к повреждению батарей. Клеить нужно только центр клеток. Далее все элементы нужно соединить с проводом, который подается в одной из заранее предусмотренных вентиляционных отверстий. Для закрепления провода к солнечным элементам лучше использовать силиконовую замазку. Интересное: Солнечная панель своими руками.

На следующем этапе поверх панелей устанавливается оргстекло. Однако, до этого следует подключить диод Шоттки от чувствительных теплопроводящих компонентов. Этот диод послужит блокирующим устройством, которое защитит фотоэлементы при перепадах напряжения. Кроме того, диод Шоттки будет отключать питание системы при маленькой мощности электросети. Так аккумуляторы, заряжаемые от солнца, не будут разряжаться при прекращении питания. Когда диод будет подключен, можно ставить оргстекло и закреплять его винтами. Технология изготовления солнечных панелей является достаточно простой и понятной

Единственное, важно правильно соблюдать последовательность соединения, иначе вся система не будет работать

https://youtube.com/watch?v=3apKOZn-_B4

Как работает солнечная батарея

Принцип работы солнечной батареи основан на наличии полупроводника в виде двух пластин, соединенных друг с другом. Каждая пластина изготавливается из кремния с использованием дополнительных примесей. Благодаря этому пластины обладают своими уникальными свойствами. Первая из них имеет избыток валентных электронов, а вторая имеет недостаток этих электронов. Эти полупроводники получили название n и p. Если эти полупроводники соединить в единое целое, то можно получить PN-переход в месте контакта между ними. В то время, когда на батарею попадают прямые солнечные лучи, на обеих сторонах этого перехода начинают накапливаться положительные и отрицательные плавающие нагрузки. В результате генерируется напряжение и возникает магнитное поле. Если подсоединить к такому элементу провод, по нему потечет электричество.

Как подключить солнечную батарею

Как только вы изготовите солнечную панель, можно начинать заниматься ее подключением. Можно не подключать ее напрямую к сети, чтобы избежать потерь электроэнергии. То есть, желательно установить автономную систему с аккумуляторами. Они будут заряжаться от солнечных батарей каждый день и быстро разряжаться. При этом, глубина разрядки может быть довольно существенной. Поэтому, аккумуляторы могут быстро выйти из строя. Для того, чтобы этого не произошло, лучше оставить подключение к сети через гибридный батарейный инвертор. Это устройство будет отдавать фотоэлементам приоритет при распределении нагрузки. Инвертор не будет отдавать излишки электроэнергии в сеть, а будет передавать ее на аккумуляторы. Такой вариант является одним из наиболее оптимальных. Эта система состоит из гибридного инвертора, контроллера заряда солнечных панелей и аккумуляторов. Такой механизм сможет работать не только как основная, но и как резервная система электропитания.

Устройство гелиобатареи

С каждым годом оборудование для преобразования солнечной энергии в электрическую становится всё доступнее и дешевле. Сегодня существуют не только стационарные панели для обеспечения электроэнергией домов и хозяйственных построек, но и портативные. Они используются туристами для зарядки телефонов, фонариков и других устройств. Солнечные панели устанавливают на электрические автомобили. Также они используются на космических спутниках. Из таких батарей даже начали строить полномасштабные электростанции.

Это интересно: как изготовить солнечный коллектор для дома своими руками.

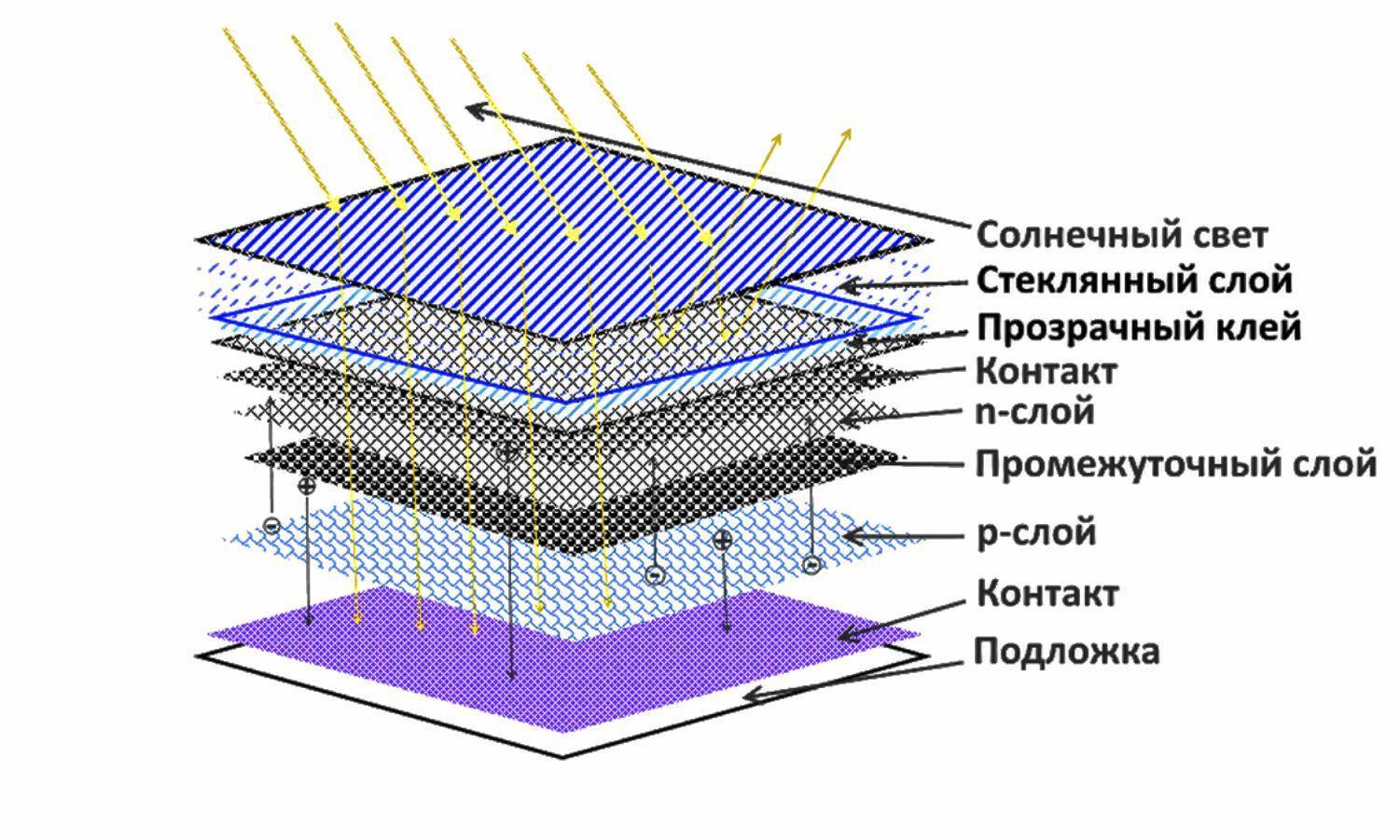

Строение солнечной батареи подразумевает блок, состоящий из какого-либо количества модулей — полупроводниковых фотоэлементов, соединённых между собой последовательно. Чтобы выяснить принцип работы солнечных панелей, нужно понять действие конечного элемента всего устройства.

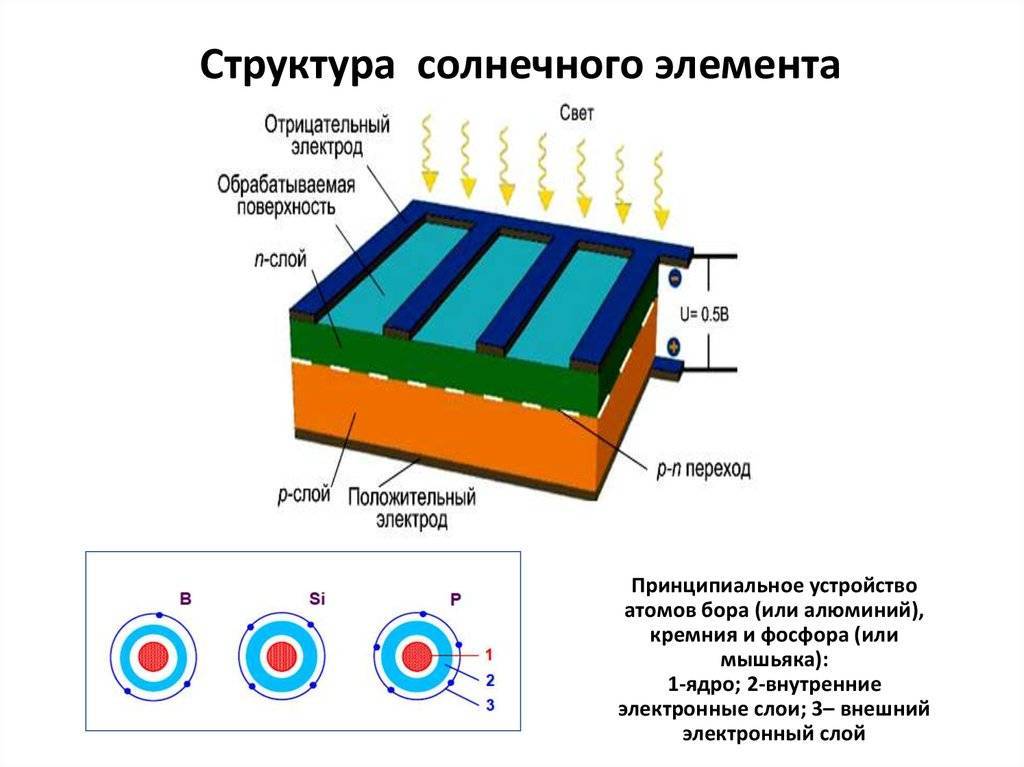

Фотоэлемент состоит из двух слоёв кремния, каждый из которых имеет различные физические свойства. Во время попадания солнечных лучей на фотоэлемент между двумя слоями появляется вентильная фото-ЭДС. Из-за этого появляется разность потенциалов и возникает электрический ток. Различаются солнечные батареи по принципу производства на:

поликристаллические;
монокристаллические.

У монокристаллических моделей КПД больше, но и стоимость их производства выше по сравнению с поликристаллическими устройствами. Оба вида отличаются между собой по внешним признакам. Монокристаллы имеют однородную структуру. Они представляют собой квадраты, имеющие срезанные углы. У поликристаллов правильная квадратная форма.

Солнечные батареи – удовольствие не из дешевых, однако в будущем они помогут сэкономить вам деньги

Поликристаллические фотоэлементы производят методом плавного остывания расплавленного кремния. Это довольно простая технология, поэтому себестоимость такого материала относительно низкая. Но КПД поликристаллов составляет не больше 15%. Кремниевые пластины, произведённые по такой технологии, получаются неоднородной структуры и с примесями.

Недостатки солнечных батарей

https://youtube.com/watch?v=NVi0PCxQ5NY

К сожалению, и этот практически неисчерпаемый источник энергии имеет определенные ограничения и недостатки:

Высокая стоимость оборудования – автономная солнечная электростанция даже небольшой мощности доступна далеко не каждому. Оборудование частного дома такими аккумуляторами стоит недешево, но помогает снизить расходы на оплату коммунальных услуг (электроэнергии).
Обустройство собственного жилища солнечными батареями потребует финансовых затрат.
Периодичность генерации — солнечная электростанция не способна обеспечить полноценную бесперебойную электрификацию частного дома.

Хранения энергии – в солнечной электростанции аккумуляторная батарея является самым дорогим элементом (даже батареи небольшого объема и панели на гелевой основе).
Низкий уровень загрязнения окружающей среды – солнечная энергия считается экологически чистой, однако производственный процесс батарей сопровождается выбросами трифторида азота, оксидов серы. Все это создает «парниковый эффект».
Использование в производстве редкоземельных элементов – тонкопленочные солнечные панели имеют в своем составе теллурид кадмия (CdTe).
Плотность мощности – это количество энергии, которое можно получить с 1 кв. метра энергоносителя. В среднем этот показатель составляет 150-170 Вт/м2. Это гораздо больше по сравнению с другими альтернативными источниками энергии. Однако несравнимо, ниже чем у традиционных (это касается атомной энергетики).

Устройство панелей

Растущая в цене электроэнергия поневоле заставляет задуматься об экономии. И отличной альтернативой в данном случае считаются природные источники энергии. Оптимальным решение для частного дома является альтернативная электростанция – солнечная батарея.

Изначально может показаться, что вся система солнечной батареи слишком большая, а принцип ее работы невероятно сложен. И чтобы понять, как функционирует солнечная батарея в деле, необходимо детально рассмотреть ее конструкцию.

В действительности гелиосистема устроена довольно просто и состоит из четырех основных элементов.

Солнечная батарея – по форме и размерам представляет собой прямоугольную панель с определенным количеством пластинок. В основу солнечной батареи входят полупроводниковые материалы. Миниатюрные преобразователи собираются в модули, а модули – в единую систему гелиоколлектора.
Контроллер – выполняет функцию посредника между солнечным модулем и аккумулятором. Он необходим для отслеживания уровня заряда аккумулятора. Его роль крайне важна во всей цепи – контроллер не дает закипать или падать электрическому потенциалу, который необходим для стабильного функционирования всей системы.
Инвертор – преобразует постоянный ток солнечного модуля в переменный 220-230 вольт. Гибридный сетевой инвертор может использовать для своей работы как постоянный, так и переменный ток. Но стоит учитывать, что для работы инвертора тоже необходима энергия, и его расход составляет порядка 30% потерь на преобразование. И в пасмурную погоду или в темное время суток вся энергия для работы будет расходоваться из аккумулятора. То есть если аккумулятор разрядится, то инвертор перестанет работать.
Аккумулятор – преобразованная в электричество солнечная энергия не всегда используется в доме в полном объеме. Излишки могут накапливаться в аккумуляторе и использоваться в темное время суток и в пасмурную погоду.

Но перед тем как приступить к выбору и установке солнечной батареи на крыше, необходимо разобраться в принципах работы устройства, а также рассчитать рабочие узлы гелиосистемы.

Технические характеристики

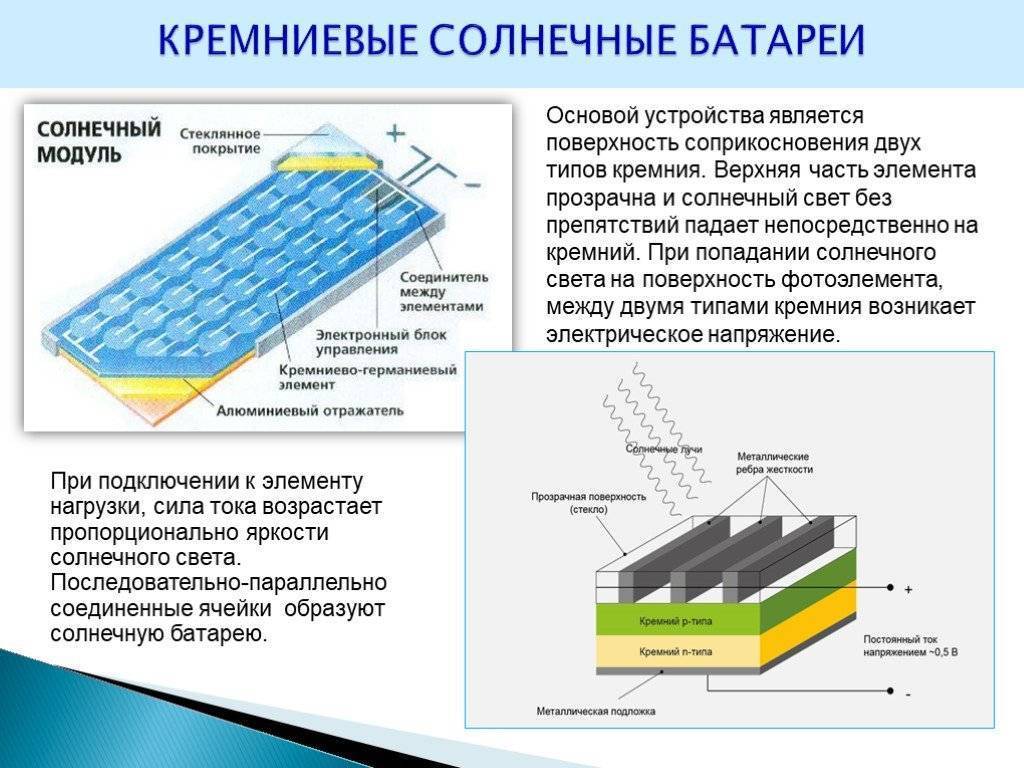

Основным элементом каждой солнечной батареи является фотоэлектрический преобразователь.

В массовом производстве используется три типа элементов из кремния.

Монокристаллические – искусственно выращенные кремниевые кристаллы нарезаются на тонкие пластины. В основу модуля входит очищенный чистый кремний. Поверхность больше похожа на пчелиные соты или небольшие ячейки, которые соединяются между собой в единую структуру. Готовые маленькие пластинки соединяются между собой сеткой из электроводов. В данном случае процесс производства более трудоемкий и энергозатратный, что отражается на конечной стоимости солнечной батареи. Но монокристаллические элементы обладают большей производительностью, а средний КПД составляет около 24%. Срок службы монокристаллических батарей больше, они прослужат в среднем около 30 лет.
Поликристаллические – в основе кремниевый расплав. Такие модули считаются оптимальным решением для жилого частного дачного дома. Несколько кристаллов из кремния объединяются в один фотоэлемент. Поверхность поликристаллической солнечной батареи имеет неоднородную поверхность, из-за чего хуже поглощает свет. И КПД, соответственно, ниже, находится в пределах 20%. Срок службы поликристаллической панели составляет 20-25 лет. Они имеют характерное отличие – темно-синий цвет покрытия. Такие модули дешевле аналогов, что позволяет окупить всю систему примерно за 3 года.
Тонкопленочные – имеют гибкую подложку, что позволяет монтировать батарею на любую поверхность с углами и изгибами. Тонкий слой полупроводников наносится методом напыления на поверхность батареи. Такие системы имеют очевидный недостаток – маленький КПД. Производительность в среднем составляет около 10%. То есть для обеспечения энергией дома потребуется в два раза больше тонкопленочных батарей, чем поликристаллических. И срок службы таких панелей меньше других аналогов – в среднем ресурс работы составляет около 20 лет.

Обходные диоды

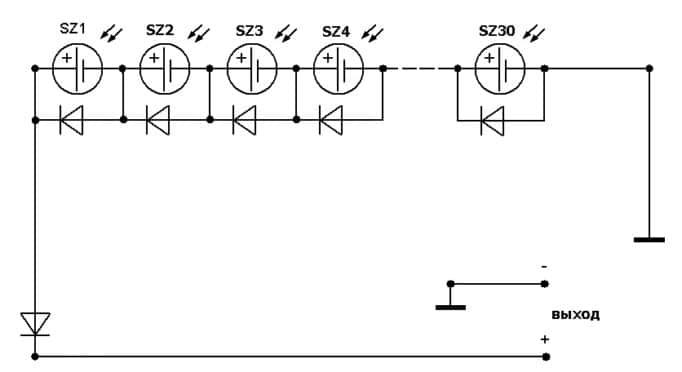

Еще одним элементом, который очень желательно установить, но которым почему-то при конструировании солнечных генераторов все пренебрегают, – обходной или, как говорят, байпасный (англ. bypass — обход). Для чего он нужен? Взглянем на схему, приведенную выше. Нас интересует верхний по схеме модуль, состоящий из элементов SZ1-SZ30.

Пока все элементы освещены и исправны, батарея выдает заданные напряжение и ток. Закроем один элемент рукой. Оказавшись в тени, фотоэлемент начинает «буксовать» – вырабатываемое им напряжение падает, сопротивление возрастает в десятки раз. Результат – весь модуль практически перестает работать, поскольку все элементы в нем включены последовательно. То же самое произойдет, если какой-либо элемент будет разбит или выйдет из строя по любой другой причине. А теперь взглянем на схему ниже:

Пока все элементы работают, шунтирующие их диоды заперты обратным напряжением, вырабатываемым самими фотоэлементами. Как только элемент по каким-либо причинам перестанет работать, упадет вырабатываемое им напряжение. Диод откроется и пустит ток в обход неисправной ячейки. В результате весь модуль будет продолжать работать, а неисправность выльется лишь в небольшое падение напряжения, которое вырабатывала отказавшая ячейка.

Принцип работы солнечных панелей

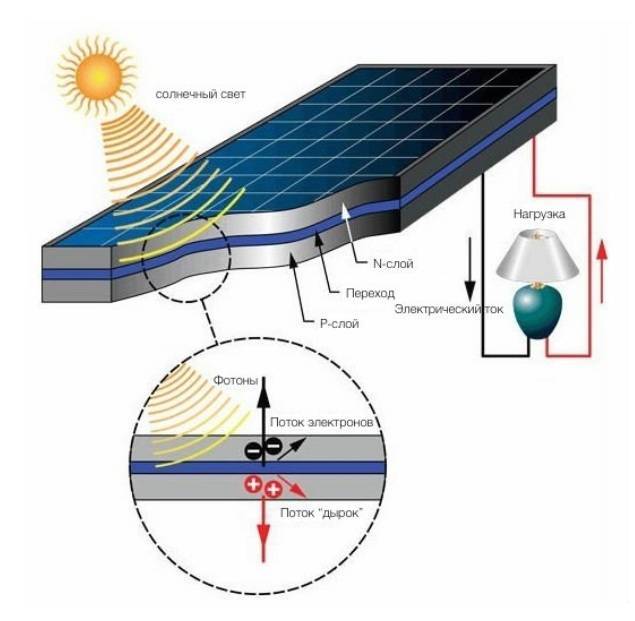

С конструкцией разобрались, теперь посмотрим, как работают солнечные панели. Как мы выяснили, панель представляет собой набор фотоэлектрических элементов, соединенных в батареи. Поэтому для понимания процесса будет достаточно рассмотреть принцип работы одного фотоэлемента.

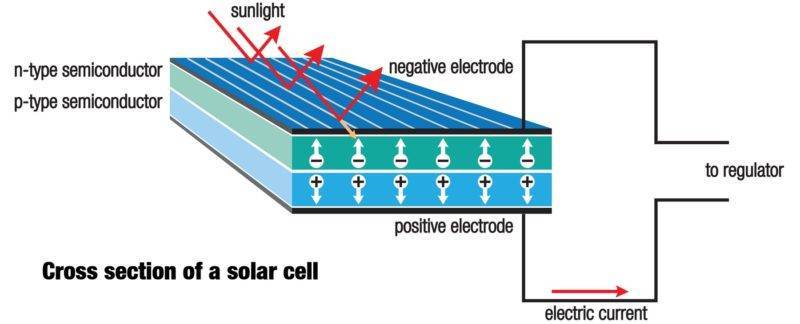

По сути, фотоэлемент – обычный полупроводниковый диод, имеющий n- и p-слои, открытые для доступа света. При этом в n-слое присутствует избыток электронов, в p-слое – их недостаток. Под воздействием потока солнечной энергии электроны n-слоя полупроводника устремляются к пустующим местам в p-слое через n-p переход. Попав в p-слой, они стремятся обратно в n-слой, но переход обратно невозможен – из-за разности потенциалов между слоями n-p переход превратился в барьер. Чтобы туда попасть, они должны пройти через нагрузку, что они и делают, создавая электрический ток.

На рисунке цифрами обозначены:

1 – внешний прозрачный электрод;
2 – n-слой;
3 – p-слой;
4 – внутренний электрод.

Отличие фотоэлемента от обычного диода состоит еще и в специальных присадках, увеличивающих чувствительность кристалла к свету.

Подводя итог

При покупке солнечных батарей, российские жители хотят уменьшить затраты на электроэнергию. Коммунальные платежи за электричество самые большие, это касается частных домов и коттеджей. Это будет эффективно только при установке автономной сетевой (подключенной к общей сети электроснабжения). Средний срок окупаемости одной электростанции для дачи 7-8 лет, срок напрямую зависит от тарифа на электроэнергию и географической широты.

Отдельно отметим, что отопительные системы можно сделать своими руками. Однако лучше попросить помощи у друзей, так как оборудование тяжелое и самому переносить его с места на место сложно. Вот, несколько полезных примеров:
