Реле контроля напряжения 3-фазное

Можно выделить несколько типов реле напряжения

  1. Прибор по типу вилка-розетка. Реле напряжения 220 В устанавливается прямо в разъем розетки и служит для защиты подключенных через него устройств. На данном реле имеется цифровое табло, которое отображает показатели напряжения в данный момент. При помощи кнопок возможно выставление необходимых показателей. Находящиеся внутри электромагнитное реле и выполняет экстренное выключение.
  2. Удлинитель-реле напряжения. В принципе это такое же устройство как и предыдущее. Единственное его отличие заключается в том, что при его помощи можно подключить несколько электроприборов.
  3. Реле, устанавливаемое на DIN-рейку. Данный вид устройства устанавливается непосредственно в распределительный щит, на входе в квартиру. Благодаря большому диапазону регулировок они могут работать в нескольких определенных режимах. Зачастую применяется однофазное реле напряжения.
  4. Трехфазное реле напряжения. Данное реле применяется для защиты оборудования и двигателей использующих соответственно три фазы. Но данное реле довольно чувствительно к любым даже незначительным колебаниям напряжения. Это объясняется тем, что оно призвано оберегать оборудование, в которых даже небольшой перепад способен приводить к потере работоспособности. Таким образом при возникновение перепада даже в 10 В, выключает сразу три фазы.

Если мощности не хватает

Нередки ситуации, когда нужно установить защитные реле на мощное оборудование, но при этом сам защитный блок по техническим данным не подходит. Есть способ увеличить значение номинального тока за счет установки промежуточного реле. Идея очень проста: нагрузка подключается к сети через мощный контактор, катушки которого, в свою очередь, включены через защитный блок. В результате, основная нагрузка идет не через реле, которое не перегружено.

Подключение проводится в такой последовательности:

  • Крепим на дин-рейку рядом друг с другом реле защиты и пускатель.
  • При отключенном питании подключаем на вход питания реле «фазу» и «ноль».
  • Проводом нужного сечения подключаем «фазу» на вход размыкающего контакта пускателя.
  • Выход этого контакта — к нагрузке. «Ноль» берем непосредственно с линии.
  • На катушку пускателя подключаем два провода. Один подводим к нулевой шине, другой — к выходу разрывающих контактов реле защиты (внизу корпуса прибора).
  • Вход разрывающих контактов реле подключаем к фазному проводу сети.

Теперь можно контролировать нагрузку, значительно превышающую номинальное значение защитного реле.

Это интересно: Конструкция изделия: Сам электрик

Распространенные схемы подключения

Отличия существуют и в мощности потребителей, которые подключаются через РН. Одним достаточно для питания фазы и нуля. Другие требуют трехфазное питание. Для каждой категории мощности нагрузки необходима соответствующая схема подключения реле. Поэтому принято выделять 3 способа включения этих защитных устройств:

  • однофазное РН;
  • трехфазное;
  • схема подключения через контактор.

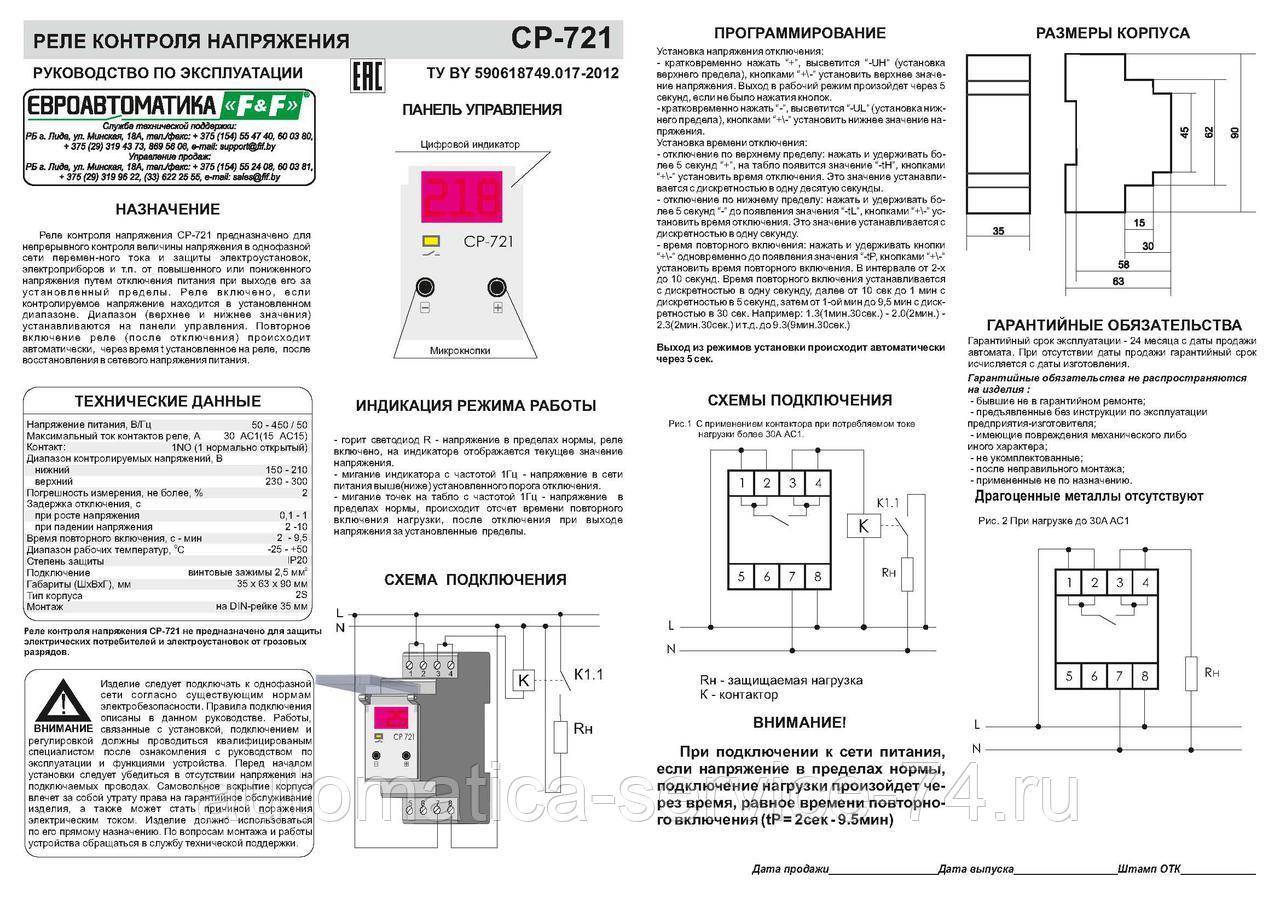

Подключение однофазного РН

Схема применяется для подключения потребителей на 220 В. Она пригодна как для квартиры, так и для отдельного устройства.

Реле контроля напряжения 3-фазное

Первоначально имеется однофазное РН, питающая и отходящая линии. Монтаж схемы производится по нижеизложенному плану:

  1. Подключается общий нулевой провод. Соответствующая клемма имеется на реле. Она обозначается буквой «N». В зависимости от модели прибора нулевых клемм может быть и две. В таком случае на один контакт подключается ноль от питающей линии, а на другой от отходящей.
  2. Затем подсоединяется фазный провод отходящей линии. На корпусе прибора эта клемма имеет маркировку «L2», «выход L» или «out L».
  3. Третий этап — подключение фазного провода питающей линии. Напряжение на нем присутствует всегда и независимо от того, сработало РН или нет. В стандартном электрощите этот проводник идет от выхода прибора учета или дифавтомата.

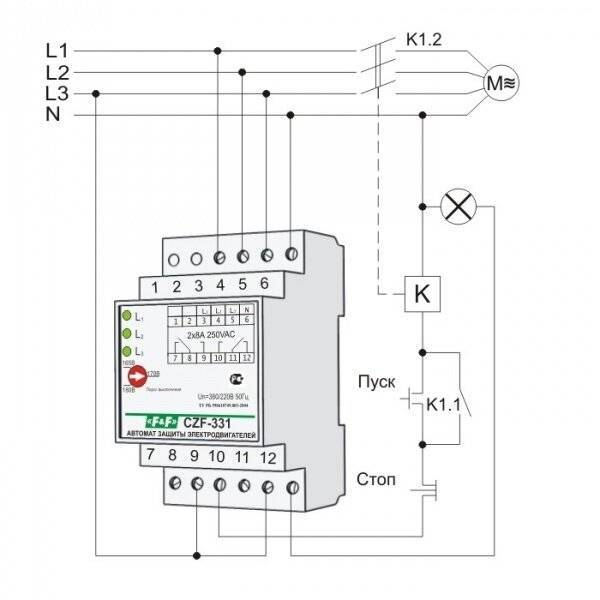

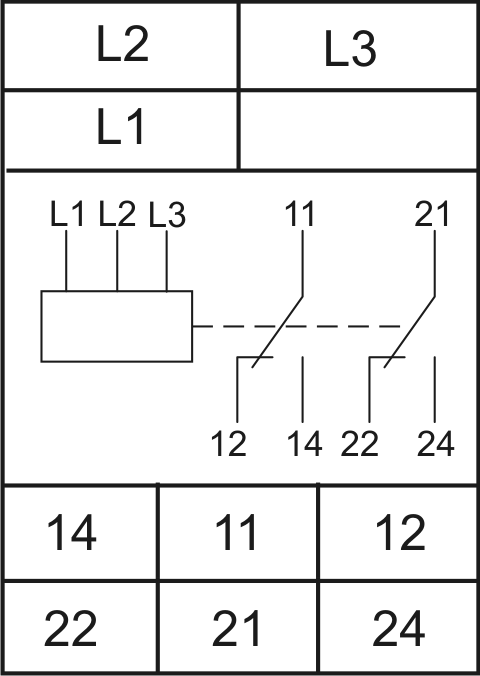

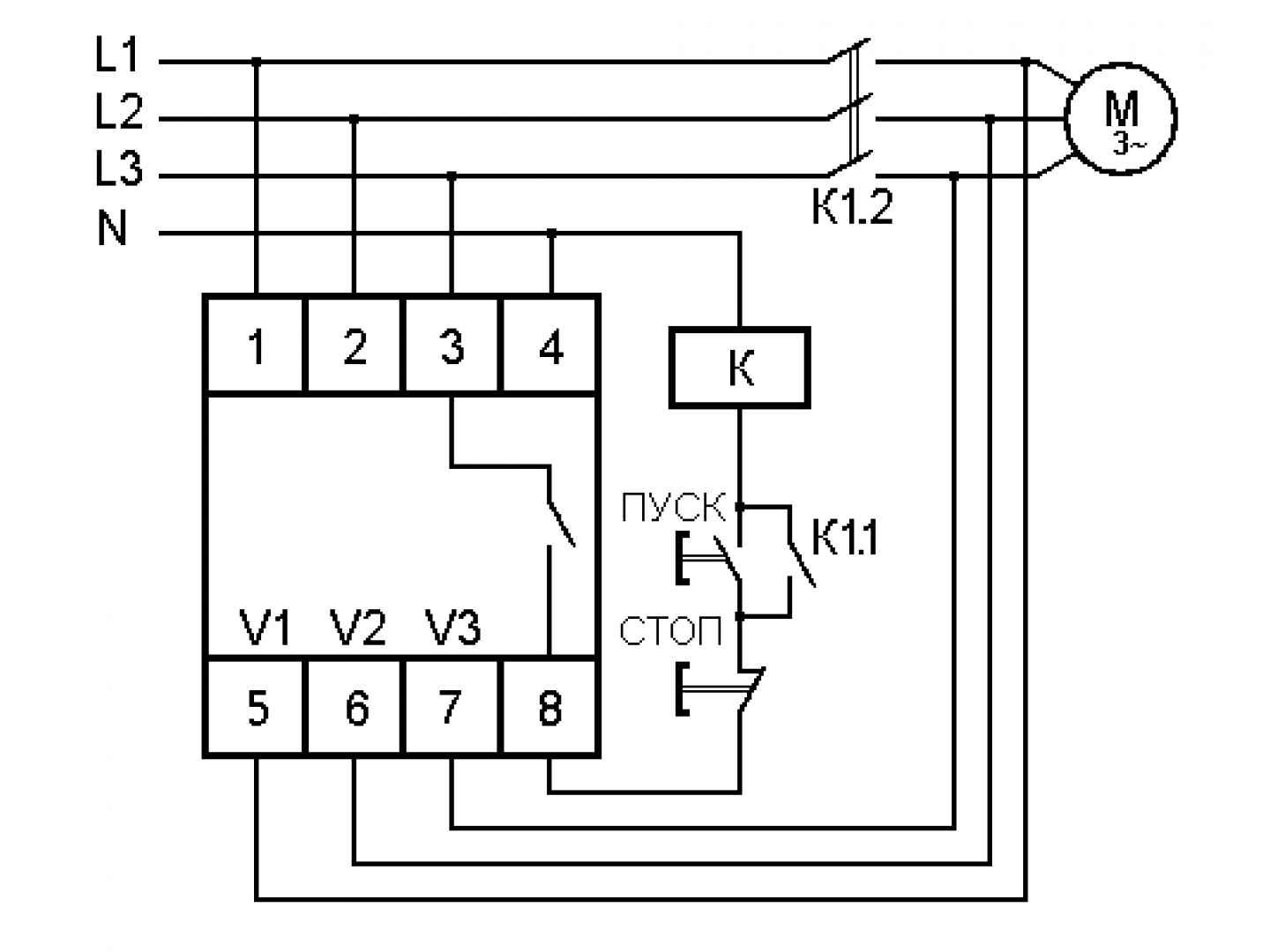

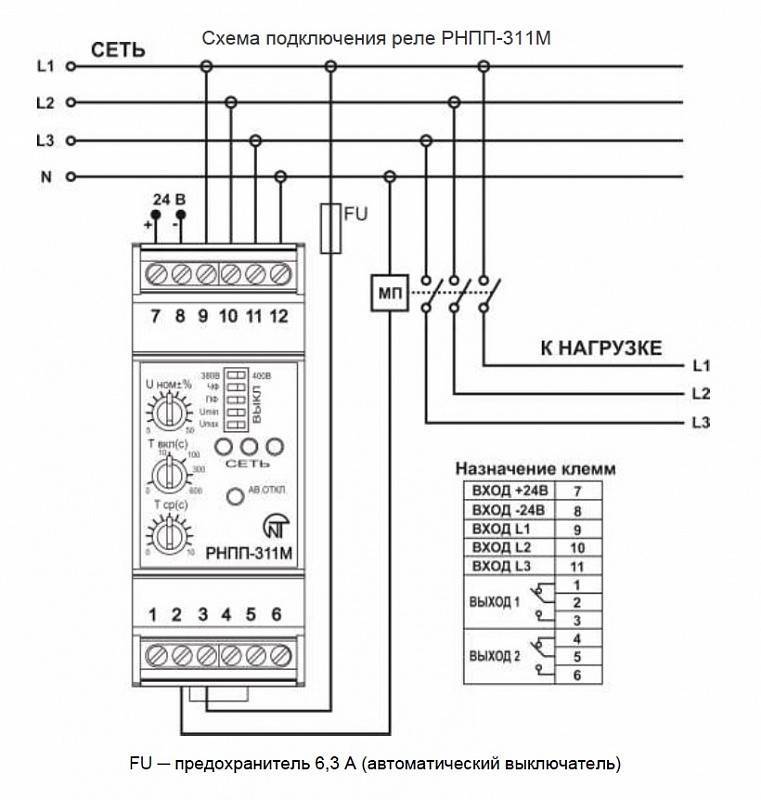

Схема для трехфазного реле контроля напряжения

Разные модели трехфазных реле контроля напряжения имеют отличающийся набор клемм для подключения проводов. В стандартной комплектации их 8. Клеммы напряжения сети (4 шт.) нужны для подачи в устройство трех контролируемых фаз и нуля. На корпусе прибора они обозначаются L1, L2, L3 и N. Выходные релейные клеммы (4 шт.) используются для подключения последующих устройств защиты и автоматики. Они имеют маркировку «NO» у нормально открытых контактов, и «NC» у нормально закрытых.

Реле контроля напряжения 3-фазное

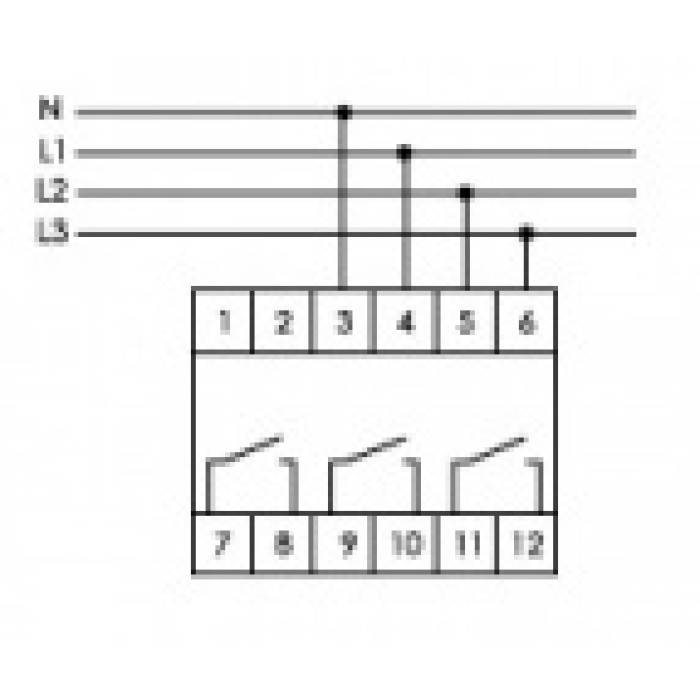

Схема подключения собирается в 2 этапа:

К клеммам РН подключаются фазные и нулевые провода питающей линии

Здесь необходимо обратить внимание на максимальный допустимый ток контактов. Как правило, если потребитель трехфазный, то он потребляет большие мощности

Реле должно быть рассчитано на эти значения.
К релейному выходу подключаются последующие устройства. Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».

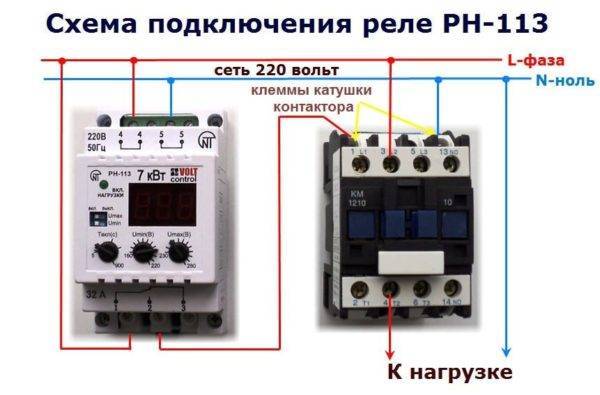

Подключение нагрузок свыше 100 кВт с помощью контактора

Некоторые потребители электроэнергии берут от сети токи в сотни ампер. Никакое РН не способно справиться с такими мощностями. В этой ситуации используют отдельный контактор. Его необходимо соединить с выходным реле.

Популярные статьи  зарядное устройство для автомобильного аккумулятора своими руками

В этой схеме РН просто контролирует состояние сети и формирует слаботочный сигнал управления для контактора. Его втягивающая катушка подключается последовательно с выходом реле контроля напряжения. Основной ток нагрузки протекает непосредственно через контактор.

Реле контроля напряжения 3-фазное

Особенности различных исполнений и их возможности

Известны две разновидности приборов, используемых в составе линейных трехфазных систем: фазные реле тока и коммутаторы напряжения. Они имеют типовое исполнение, определяемое требованиями нормативной документации. Интерес представляет сравнительная оценка двух разновидностей модульных устройств.

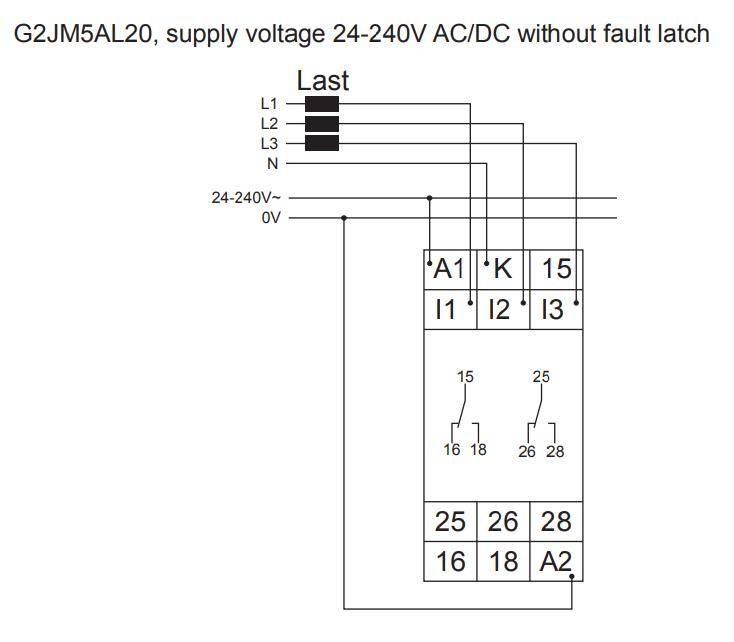

Плюсы токовых реле

Реле контроля напряжения 3-фазное

Бесспорными преимуществами токовых защитных реле (ТР) при их сравнении с устройствами контроля напряжения являются:

  • независимость от ЭДС, постоянно возникающей при фазных сбоях в случае перегрузки электродвигателя;
  • возможность определения отклонений в поведении электрической машины;
  • допустимость контроля не только самой линии (перед ответвлением), но и подключенной к ней нагрузки.

В отличие от ТР приборы контроля напряжения не позволяют реализовать большинство из перечисленных функций. Они предназначаются в основном для установки в линейные цепи.

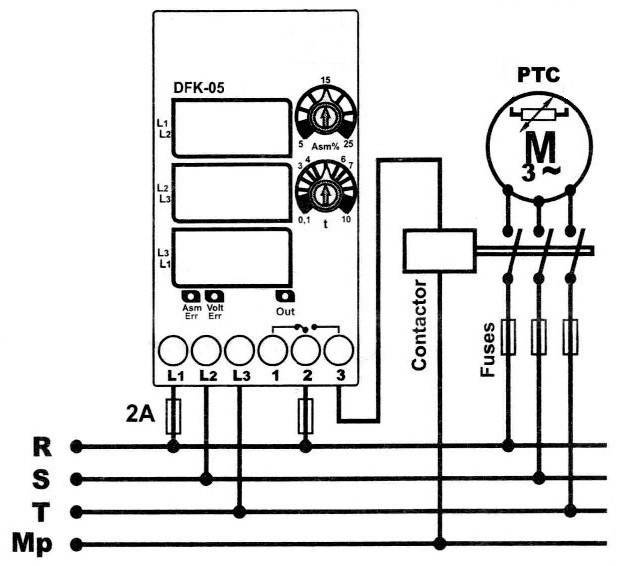

Обнаружение фазного сбоя

Сбой из-за обрыва фазы – рядовое явление, связанное со сгоревшим предохранителем или механическим повреждением в сети. В схожих условиях 3-хфазный двигатель, например, при пропадании одной из фаз продолжает работать за счет мощности, отбираемой от оставшихся двух. Любая попытка запустить его вновь при отсутствии одной из фаз будет безуспешной.

Длительность ее обнаружения (реакция на перегрузку) бывает настолько продолжительной, что за это время тепловая защита просто не успевает отключить агрегат. В ее отсутствии реле обрыва фазной жилы срабатывает из-за перегрева обмоток электродвигателя. Но это случается далеко не всегда, что объясняется особенностями работы недогруженного по одной из фаз устройства. В этом случае в нем начинает действовать так называемая «обратная ЭДС».

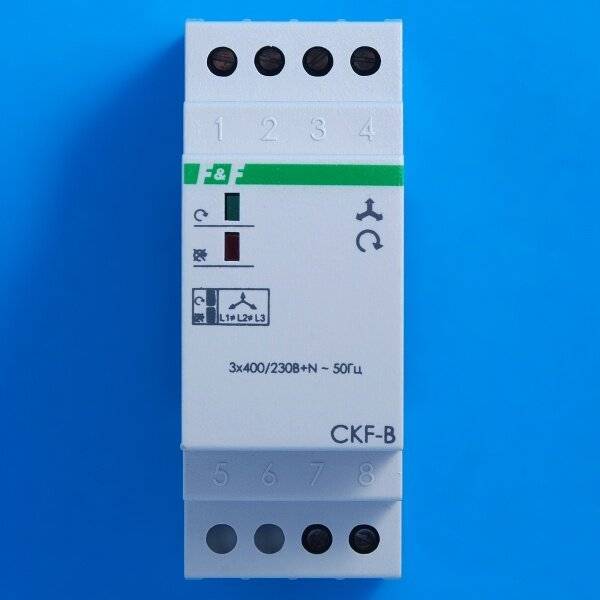

Обнаружение реверса

Реле контроля напряжения 3-фазное

Возможность обнаружения реверса фазы востребована в следующих ситуациях:

  • на двигателе проводится техобслуживание;
  • в систему распределения энергоносителя внесены существенные изменения;
  • после восстановления показателя мощности меняется фазовая последовательность.

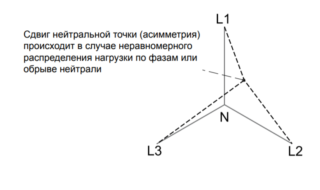

Выявление дисбаланса

Реле контроля напряжения 3-фазное

Несбалансированность в электросетях обычно проявляется как значительное различие амплитуд фазных напряжений, поступающих с районной подстанции. Такой дисбаланс наблюдается в ситуациях, когда на стороне потребителя нарушено равномерное распределение нагрузок по каждой из фаз. Его наличие в системе приводит к разбросу токов в отдельных линиях, что заметно сокращает срок службы подключенного оборудования (электродвигателей, например).

Объясняется это тем, что так называемое «слипание» фаз в линиях индуктивных нагрузок вызывает дополнительный нагрев проводов и способствует разрушению изоляции. Все это является обоснованием необходимости установки в действующие электросети указанной модели реле защиты фазы.

Сферы применения и принципы действия

УЗМ-51М используется для предохранения бытовых и электрических приборов от перепадов напряжения в однофазных сетях квартир или домов. Эта система выключает источники питания при резко меняющемся напряжении, а также блокирует его импульсные высоковольтные перепады.

Есть несколько причин такого вида скачков, например, перегруженность трансформаторных станций, подключение мощных асинхронных устройств и сварочных приборов, КЗ или разрыв нулевого кабеля, погодные условия.

УЗМ-51М в основном используют в бытовых электрических сетях, подсоединяя после счетчика и автоматов на вводе электропитания в квартиру или дом. Также его применяют в трехфазных сетях.

Реле контроля напряжения 3-фазное

При помощи предохранителей, которыми оснащен корпус, можно указать порог включения реле по верхнему напряжению от 230 В до 280 В и по нижнему – от 205 В до 90 В. При подсоединении к питающей сети индикация на реле контроля напряжения не срабатывает около первых 3 секунд. Мерцание зеленого цвета означает то, что выполняется проверка напряжения.

Если оно совпадает с заданным показателями, устройство защиты включается, и об этом говорит равномерный индикатор желтого и зеленого цвета.

Внимание! Ускорить включение на приборе можно благодаря кнопке «Тест». В обычном режиме работы устройство защиты постоянно наблюдает за показателем напряжения

Реле напряжения DigiTOP

Реле имеет привлекательный внешний вид. Никаких лишних крутящихся неудобных переключателей. Цифровое табло и три функциональные кнопки.

Первая — при кратковременном нажатии показывает нижний предел срабатывания, третья — верхний. Чтобы изменить заводской параметр (Umin=170В — Umax=250В) держите нажатой кнопку несколько секунд. Если нажать одновременно на первую и третью клавиши появятся настройки задержки времени повторного включения. Средняя кнопка играет информативную роль и показывает напряжение из-за которого сработало реле.

При первом подключении к сети, показания на табло начинают мигать. Это означает, что реле разомкнуто и U на выходе нет. Через 15 сек при нормальных значениях напряжения питания реле автоматически само сработает и включится.

Паспортная погрешность показаний максимум 5 Вольт.

Для перехода в режим настройки вольтметра необходимо при выключенном питании прибора нажать обе кнопки и включить питание.На индикаторе отобразится какое-то значение напряжения на входе прибора и будут мигать точки внизу каждой цифры. Далее кнопками «БОЛЬШЕ» или «МЕНЬШЕ» можно выставить необходимое значение напряжения по эталонному прибору. Для выхода из этого режима надо отключить питание.

Цена самой популярной модели реле 220В для квартир под ток до 40А — в пределах 3000 руб.

Марка V-Protector – защищает только от скачков напряжения.

Популярные статьи  чем закрепить кабель на стене без сверления

Если его зажать с двух сторон автоматами, то теплоотдаче резко снизиться и при номинальных токах оно будет ложно отключаться.

  • нормальная работа поддерживается при температурах от +5С. Поэтому реле только для установки внутри квартиры и никаких щитовых в подъездах.
  • одно и трехфазное исполнение
  • номинальные токи от 16А до 63А

Схема подключения:

Серия VA-Protector – реле тока и реле напряжения объединенные в одно целое.

  • срабатывает при превышении нагрузки по току
  • номинальные токи от 32А до 63А
  • если ток превысит номинальный, отключит нагрузку за время 10мин. Если максимальный (короткое замыкание) – за время 0,04 секунды.
  • на экран реле выводится как напряжение, так и нагрузка (в амперах)

Есть еще реле DigiTOP MP-63. Разница заключается в выводе на экран помимо напряжения и тока, еще и значения нагрузки в кВт.

Схема подключения аналогична вышеприведенным.

Подводя итого вышеизложенному, вот на что следует обращать внимание в первую очередь при выборе реле напряжения 220в для дома и квартиры:

  • подключается напрямую или в паре с контактором
  • сколько модулей занимает в электрощитке
  • номинальный ток
  • наглядность и простота настроек и подключения
  • температура эксплуатации (где будете монтировать — улица, подъезд, квартира)
  • функциональность (наличие тепловой защиты, защита по току)
  • сечение провода для клеммных зажимов
  • стоимость

Пример видео, где показана работа реле напряжения

Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

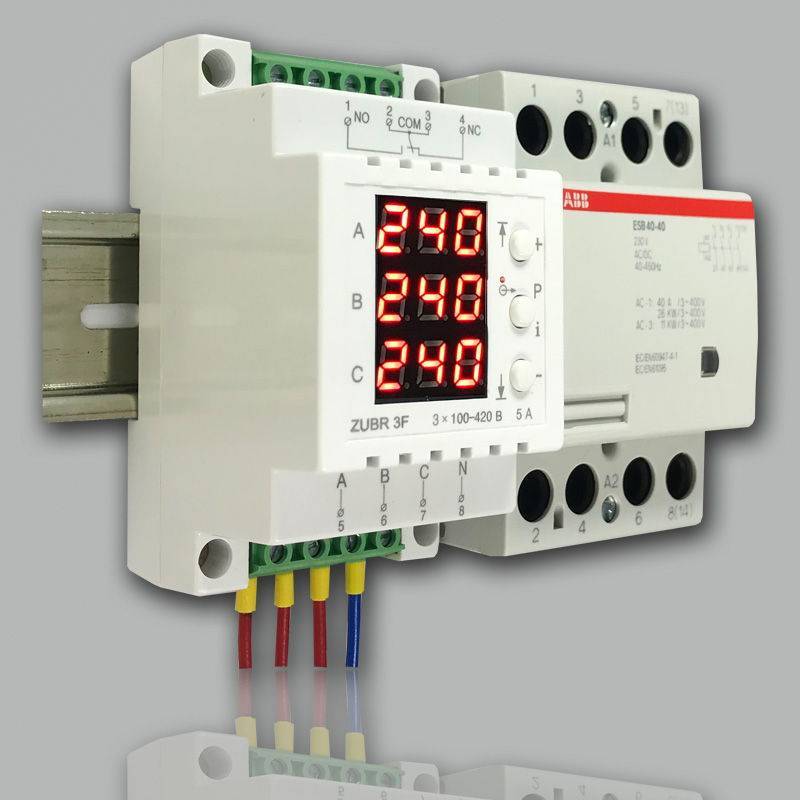

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.

Реле контроля напряжения 3-фазное

Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Реле контроля напряжения 3-фазное

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

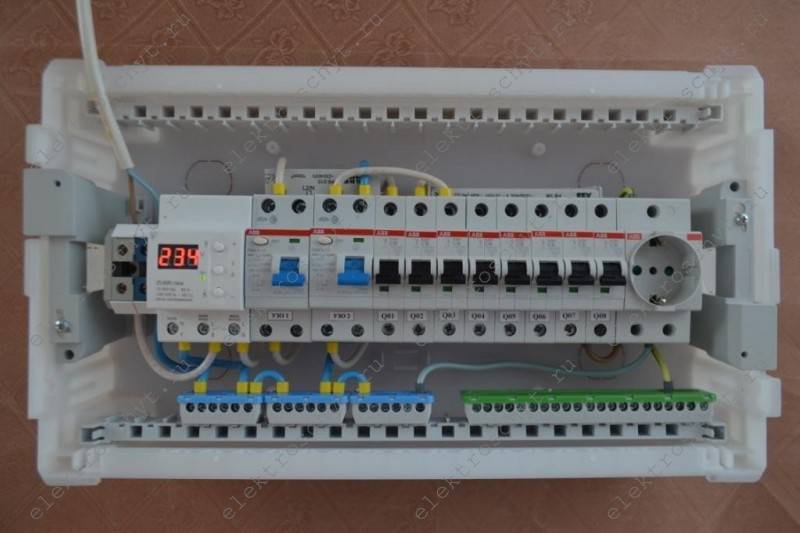

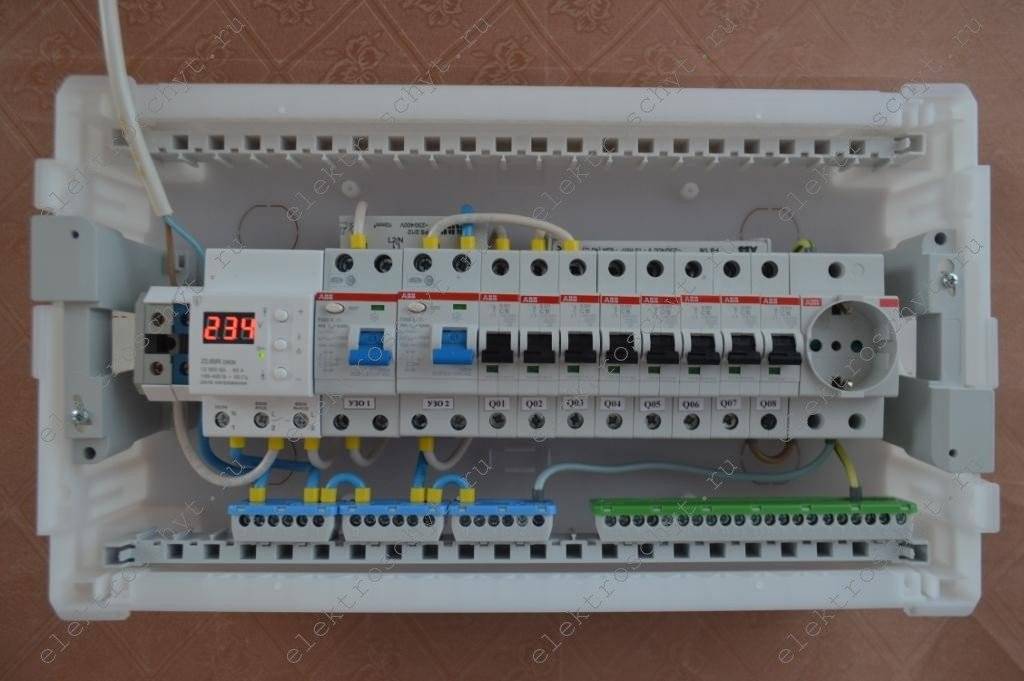

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.

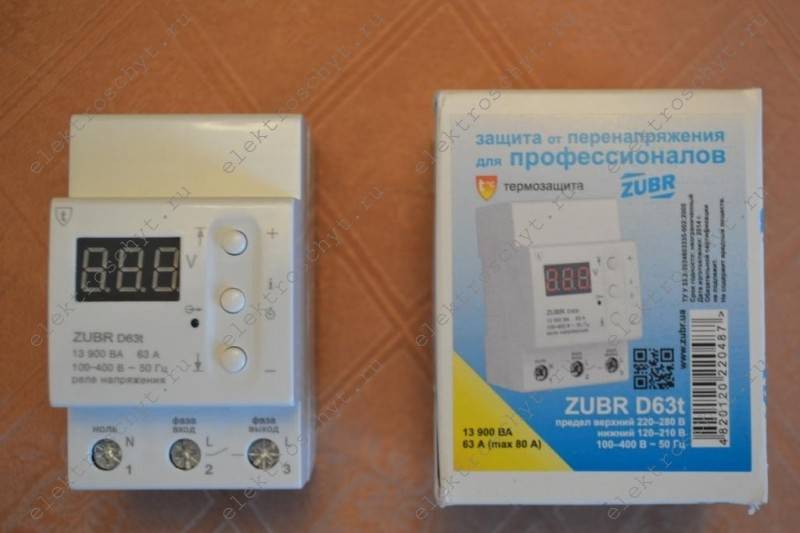

У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева.  Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.

Реле Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Залог безопасности вашей электросети

Сегодня, в условиях невероятно быстрого развития технического потенциала цивилизованных стран, всё большую роль в их существовании начинают играть электроприборы. Пожалуй, нет такого дома, в котором не найдётся хотя бы одного прибора, использующего электричество в качестве источника энергии. Отдельным и неизменным в течение всей истории существования контролируемой электроэнергии стоял вопрос о безопасности её использования. Провалы и всплески напряжения в сети создали множество проблем для пожарных двух последних веков. С течением времени человечеством было найдено эффективное средство минимизации риска использования электричества в бытовых условиях. Таким средством стало использование реле напряжения в электроцепях. Данный прибор мгновенно реагирует на изменение напряжения в цепи, предотвращая возгорание и поломку оборудования.

На текущий момент, наверное, не существует электроприборов, в которых не использовалось бы реле напряжения. Оно состоит из двух основных частей — это разъединитель электрической цепи и установленный непосредственно в само реле регулятор напряжения. Последнее производится на основе микропроцессора либо – в более примитивном исполнении – на основе компаратора. Реле напряжения, созданное на основе микропроцессора, имеет возможность плавной регулировки величин срабатывания.

Главным требованием, определяющим качество реле, является скорость его срабатывания. Самые современные срабатывают практически мгновенно, вплоть до милисекунд. После того, как сеть была обесточена, а реле контроля напряжения обеспечило подачу питания в рамках приемлемых показателей, подача электрического тока возобновляется. Это происходит через заранее запрограммированный промежуток времени. При возникновении критических аварийных ситуаций именно реле напряжения становится главным гарантом их ликвидации.

Популярные статьи  Розетка искрит при включении вилки и сама по себе – что делать?

Чтобы избежать неприятных случаев неисправности реле, приобретать их следует в фирменных магазинах наподобие АВС электро http://avselectro-msk.ru/catalog/4192-rele

Вы сразу можете произвести выбор реле по интересующим вас ценам и параметрам, разом охватывая вниманием весь ассортимент

Они могут выпускаться в форме удлинителей, разветвителей, тройников, а также в виде модуля с вилкой и розеткой – в зависимости от метода подключения электроприбора.

Модуль инсталлируется непосредственно в розетку. Микроконтроллер модуля контролирует состояние напряжения в электросети, проецируя данные на цифровое табло. В случае возникновения необходимости электромагнитное реле осуществляет прерывание подачи тока. Установление величин срабатывания реле и определение времени задержки производится при помощи специальных кнопок на модуле.

Удлинители, тройники, разветвители и прочие аппараты, служащие для распределения потока электропитания между несколькими электроприборами, устроены в основном аналогично описанным ранее модулям, за исключением того, что в приборе находится несколько розеток, отключение которых в случае возникновения необходимости производится одновременно.

В случае, если обезопасить от скачков напряжения предполагается целый дом, реле напряжения устанавливается в распределительном шкафу. Используя свои функциональные и конструктивные особенности, этот вид реле обладает способностью работать в различных независимых друг от друга режимах.

Принцип работы реле прост: напряжение цепи, находящееся в пределах нижнего порога срабатывания, компенсируется контактами самого реле. Как только напряжение превышает заданные величины, специальный магнитный инициатор прерывает цепь.

Принцип работы

Схема управления асинхронным двигателем с применением промежуточного реле

Основа функционирования – слаженное взаимодействие магнитного потока катушки и подвижного якоря, который этим потоком намагничивается. Якорь удерживается пружиной и не касается сердечника, пока на обмотку не будет подано напряжение.

Когда начинает проходить ток, магнитное поле намагничивает сердечник. Он притягивает якорь, форсируя натяжение пружины. Подвижные контакты на якоре перемещаются, замыкаясь или размыкаясь с неподвижными контактами. После отключения напряжения ток исчезает, сердечник размагничивается, возвратная пружина возвращает якорь и контакты в исходное положение.

Применительно к назначению реле контакты могут быть нормально разомкнутые, нормально замкнутые и перекидные. Один прибор может иметь сразу несколько групп контактов. Такая конструкция позволяет одновременно управлять несколькими электрическими цепями.

К контактам предъявляются особые требования. Они должны обладать хорошей электропроводностью, низким переходным сопротивлением, без склонности к привариванию, а также иметь большую износоустойчивость и длительный срок работы.

Изготавливают контакты из сплава твердых и тугоплавких металлов, металлокерамических составов. Чаще их делают из серебра. Материал имеет низкое сопротивление, высокую электропроводность, неплохие технологические свойства, к тому же он сравнительно недорогой.

На схемах катушка реле обозначается в виде прямоугольника с буквой «К» и порядковым номером. Контакты прописываются такой же буквой, но с двумя цифрами. Из них первая означает порядковый номер реле, а вторая – номер контактной группы, к которой оно относится. Цифры прописываются через точку. Контакты соединяются прямой штриховой линией, если они расположены рядом.

Особенности распространенных видов реле напряжения

Благодаря реле напряжения во время перепадов энергии прибор не сгорит, не расплавится плата, не выйдет из строя электродвигатель. Стоимость приборов немалая, но они окупаются. Лучше предотвратить аварийные ситуации, чем покупать новую технику.

На рынке существует несколько видов несколько реле контроля разных производителей. Они обладают одинаковым принципом работы, хотя конструкция и набор дополнительных функций могут отличаться.

В современных устройствах установлена цифровая индикация. Она позволяет следить за уровнем напряжения в трех фазах. Также присутствуют дополнительные настройки. С их помощью регулируют работу прибора и обеспечивают простоту и удобство использования.

Назначение кнопок и выводов

На передней панели стандартного реле ограничения напряжения имеется 3 контакта. Они предназначены для подключения нулевого и фазных проводников. Если смотреть слева направо, то контакты имеют следующее назначение:

  1. Общий нулевой провод. Этот контакт бывает раздвоен на 2 точки.
  2. Вход питающего напряжения. К нему подключается фаза, идущая от счетчика.
  3. Выход на квартиру. Этот провод отключится при скачке или просадке напряжения.

Выводы 2 и 3 — это нормально разомкнутые силовые контакты. Если напряжение между 1 и 2 находится в пределах нормы, то 2 и 3 замкнуты, и фаза может свободно проходить в сеть квартиры.

Задержка времени включения

Для РН свойственна задержка включения. Если вольтаж провалился ниже допустимой нормы, то устройство выключится и разорвет контакты 2 и 3. Когда напряжение снова входит в норму, реле не включается. Оно выжидает некоторое время. Например, 15 секунд. Это необходимо, чтобы избежать ложных включений РН. Регулятор для настройки этого параметра предусмотрен на передней панели устройства.

На корпусе реле имеются кнопки с дисплеем. Они позволяют настроить диапазон рабочего напряжения и время задержки срабатывания. Подробная информация о настройке прибора содержится в руководстве по эксплуатации.
