Конструктивные особенности прибора ТЭ-15

Сегодня наше существование не обходится без использования множества электрических приборов. Регулярное использование, например, наружного освещения, подсветки аквариума, электронасоса, котла подогрева и другого оборудования, подталкивает к мысли автоматизации процесса их включения и выключения. Для этой цели имеется масса различных устройств, среди которых особое место отводится реле времени.

Прибор ТЭ-15 является недельным электронным программируемым таймером. Он изготовляется в Китае и адаптирован для русскоязычных пользователей. Представляет собой аналог устройства SASSIN 3SHC18A. Внешний вид прибора ТЭ-15 показан ниже.

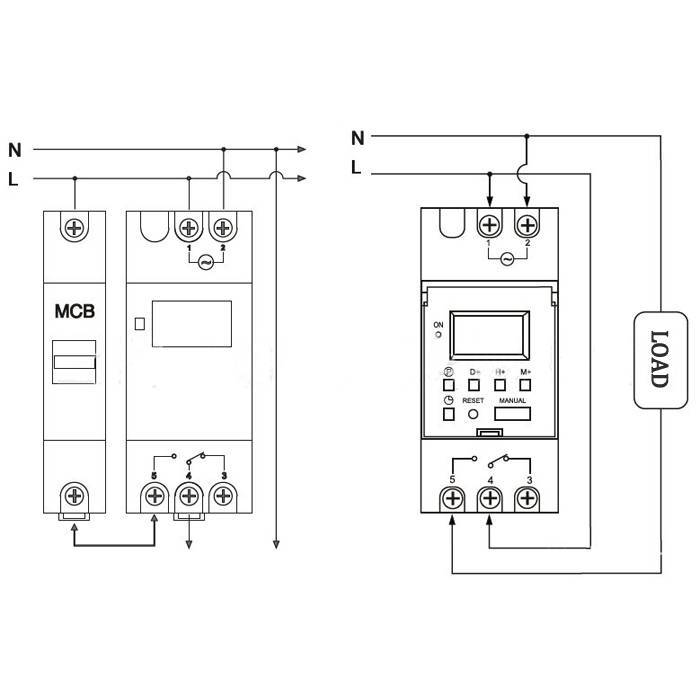

Схема подключения таймера

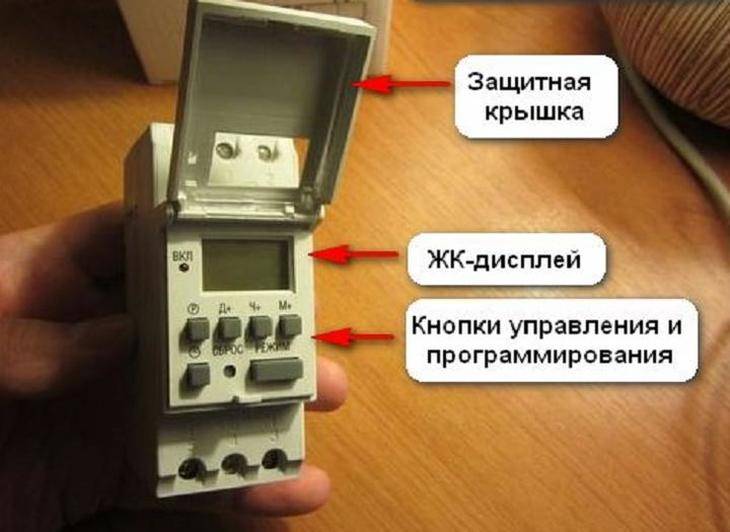

Состав устройства

Приспособление для крепления позволяет производить монтаж реле времени на стандартную 35 мм DIN-рейку, который желательно устанавливать в распределительной щите, имеющего степень защиты не ниже IP 20.

Конструктивные элементы таймера размещаются в пластиковом корпусе, на переднюю панель которого вынесены органы управления в виде кнопок с резиновыми колпачками. Электрическая сеть подключается к верхним зажимам, а нагрузка – к нижним.

В состав устройства входят следующие компоненты:

  1. микропроцессор со схемами управления;
  2. жидкокристаллический (ЖК) информационный дисплей;
  3. блок программирования прибора;
  4. исполнительное реле нагрузки с мощными контактами;
  5. миниатюрный импульсный источник питания;
  6. встроенный аккумулятор.

С помощью микропроцессора осуществляется программное управления нагрузкой с учетом текущего времени суток. На жидкокристаллическом дисплее отображается текущее время, а также он применяется для выбора, настройки и установки режимов эксплуатации прибора.

Светодиодный индикатор оповещает о включении либо отключении оборудования.

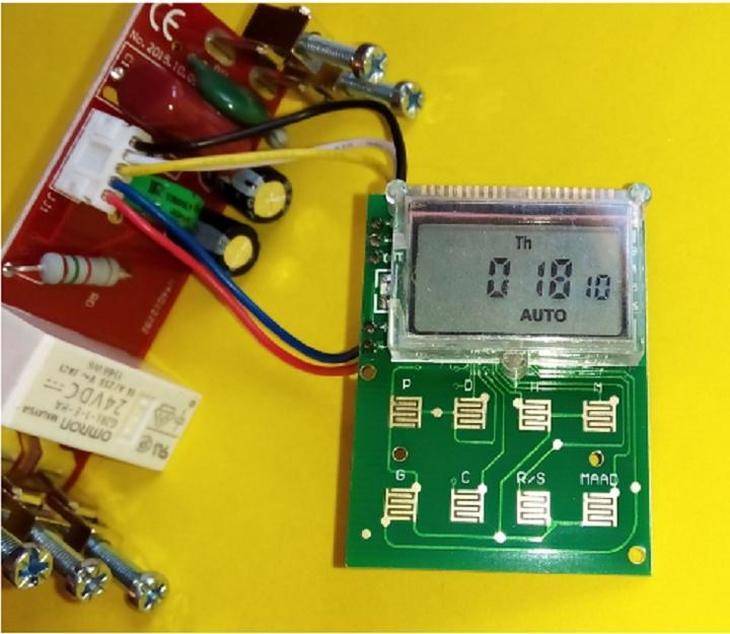

Жидкокристаллический дисплей

Восприятие данных, отображаемых на жидкокристаллическом дисплее, намного удобнее, что является плюсом данного устройства. Плата ЖК-дисплея и его подключение показано ниже. В обновленных моделях прибора ЖК-дисплей показывает дополнительно секунды.

Схема подключения таймера

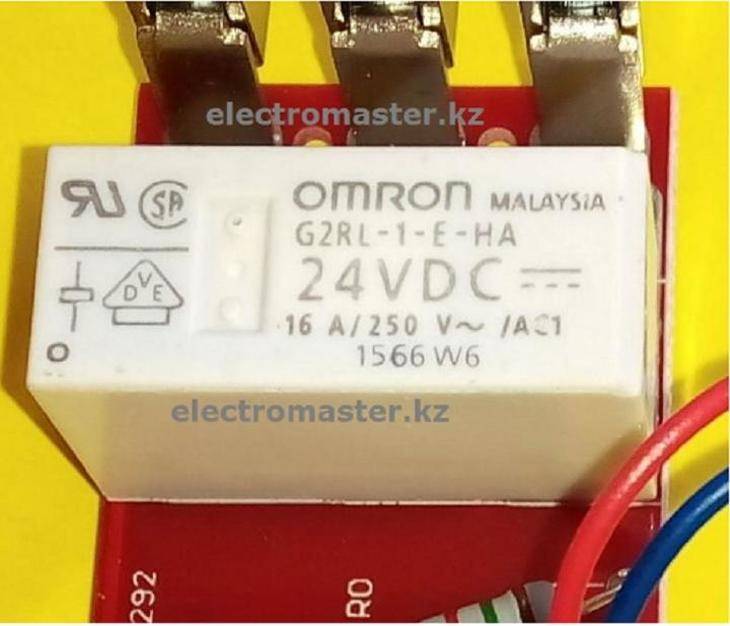

Переключающее реле

В электронном таймере используется реле, производителем которого является компания OMRON. Оно имеет характеристику АС1, то есть контакты силового реле позволяют переключать активный или мало индуктивный тип нагрузки, ток потребления которой не выше 16 А.

Схема подключения таймера

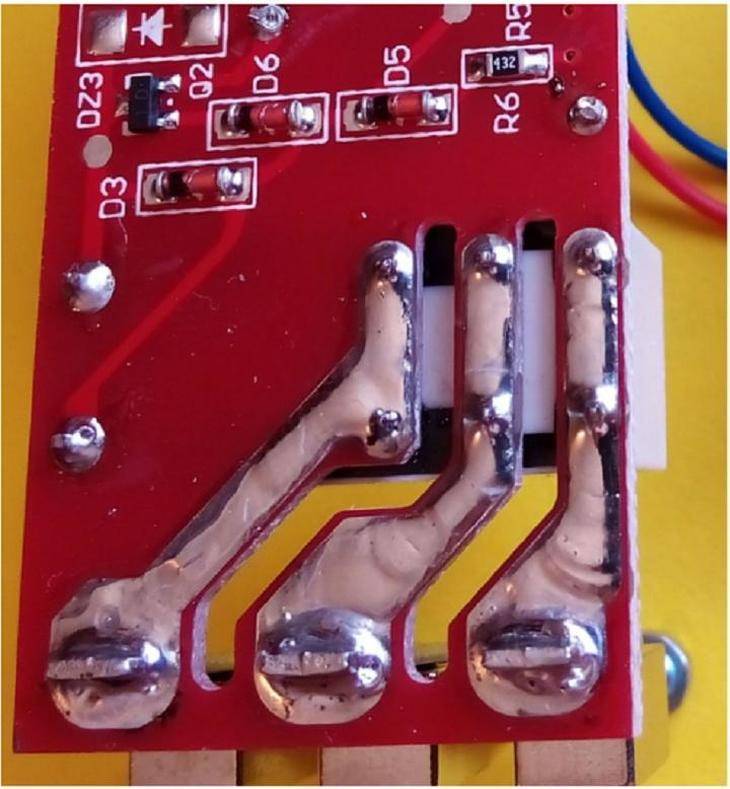

Выходная часть таймера

На токонесущие дорожки выходных цепей, используемых для подключения нагрузки, дополнительно нанесен слой припоя. Контакты переключающего реле способны выдержать силу тока до 16 А. Однако, несмотря на это, выходная часть устройства не имеет защиты, как от перегрузок, так и от короткого замыкания.

С целью упреждения аварийной ситуации и правильной эксплуатации следует дополнительно с прибором использовать автоматический выключатель с номинальным током не выше 16 А.

Схема подключения таймера

Электрооборудование, потребляющее большой ток, а также представляющее индуктивную нагрузку, рекомендуется подключать посредством контактора требуемой мощности.

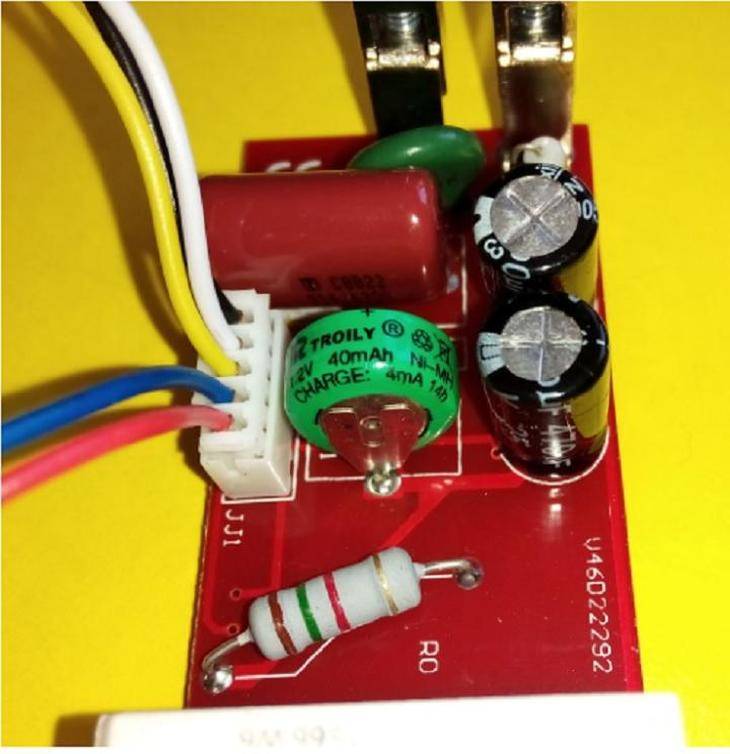

Встроенный аккумулятор

В случаях отключения или перебоев электроснабжения выставленные значения сохраняются благодаря резервному источнику питания. В качестве такового используется некеле-марганцовый заменяемый аккумулятор.

Напряжение аккумулятора — 1,2 V, емкость — 40 mAh, срок службы — 3-5 лет. От аккумулятора цифровой таймер может работать около 150 часов.

Схема подключения таймера

Электронный таймер оттайки

Постепенно в качестве эксперимента вместо механического реле начали устанавливать на холодильники электронный таймер.

Такая модернизация была признана успешной, поэтому в настоящее время производитель практически отказался от устаревшего механического реле и использует в своих холодильниках исключительно электронный таймер оттайки ТИМ-01.

Таймер оттайки ТИМ-01 – характеристики

  • Цикл оттайки 8-12 часов. Зависит от модификации таймера.
  • Оттайка начинается при условии охлаждения морозильной камеры не выше -10 градусов Цельсия.
  • Окончание оттайки при температуре +10 градусов.
  • Время оттайки зависит от количества инея на испарителе. Если инея много, время оттайки увеличивается.
  • При первом включении холодильника из тёплого состояния, при достижении в морозильный камере температуры -10 градусов, таймер входит в режим оттайки. Это тестовый режим, он используется для контроля работы системы.
  • В некоторых моделях таймеров тестовый режим не предусмотрен. Если это так, то оттайка при первом включении происходить не будет. Таймер сразу переводит холодильник в рабочий цикл.

Таймер оттайки ТИМ-01 в холодильнике

Электронный таймер оттайки ТИМ-01 применяется для управления автоматической оттайкой в холодильниках системы No Frost. Например, схема разморозки холодильников Стинол, Индезит, Аристон и некоторых других производителей выполнена на базе этого таймера.

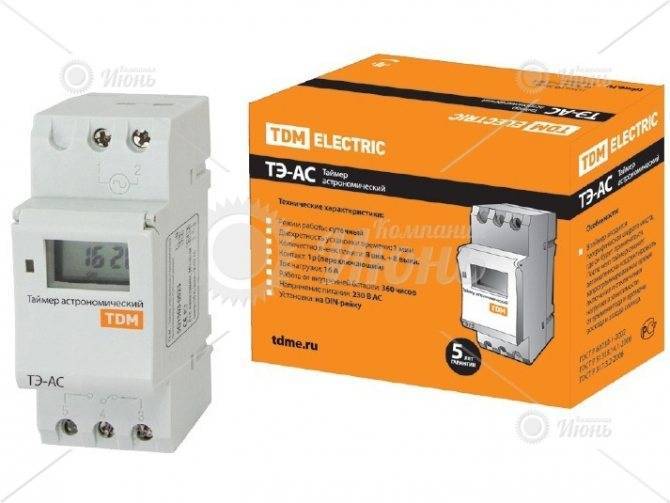

Таймер электронный астрономический ТЭ-АС

Схема подключения таймера

Назначение

Для включения/отключения нагрузки в запрограммированное время с режимами работы по суточному циклу с возможностью автоматической корректировки установленного времени в зависимости времени восхода и захода солнца в разное время года.

Применение

  • В промышленных и бытовых электроустановках для автоматизации управления освещением.
  • Управление уличным освещением, подсветкой фасадов, парковок, витрин, парков, остановок и др.
  • Управление подсветкой рекламных конструкций
  • Управление внутренним освещением: подсветка витрин магазинов, освещение подъездов, офисных центров, коридоров гостиниц, производственных территорий, складов и др.

Конструкция и принцип работы

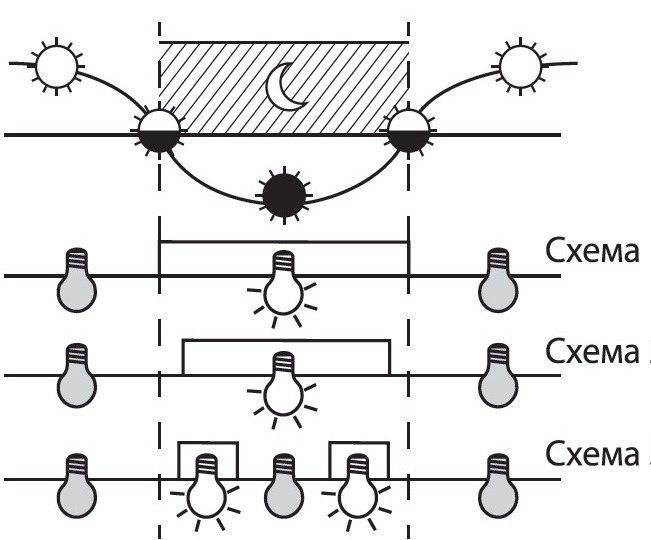

  • Таймер работает с привязкой к географической широте места установки и времени года. Установленное время будет автоматически корректироваться каждый день в зависимости от времени восхода и захода солнца (схема 1);
  • Имеется возможность запрограммировать включение и выключение освещения в любое время, например, включать через 20 минут после захода солнца и отключать за 20 минут перед восходом, что позволит дополнительно экономить электроэнергию (схема 2);
  • Дополнительное энергосбережение обеспечивает функция программирования перерыва в работе ночью (например с 1 ночи до 5 утра (схема 3)).

Схема подключения таймера

Программирование таймера осуществляется в три этапа:

  • установка текущей даты и времени
  • установка географической широты места установки таймера (см. таблицу в конце раздела)
  • установка необходимого времени включения и отключения.

Источник

Распространенные неисправности таймера оттайки

Перечислим основные неисправности таймеров оттайки.

  • Заклинило в режиме «охлаждение» — холодильник перестает входить в режим оттайки, испаритель обмерзает, лопасти вентилятора врезаются в лед, хладопроизводительность резко падает.
  • Заклинило в режиме «оттайки» — холодильник не включается, но свет внутри камер горит.
  • Обрыв цепи нагревателя оттайки — холодильник продолжает функционировать, но ввиду частичного обмерзания испарителя работает все хуже.
  • Обрыв цепи тэна оттайки поддона каплепадения — холодильник работает, но плохо: температура в морозилке повышенная, агрегат потребляет больше энергии, слив перемерзает.

Разновидности реле времени

Сегодня промышленность выпускает большой ассортимент реле времени, и выбор определенного экземпляра зависит только от ваших потребностей и возможностей

Осуществляя подбор подходящего реле времени, прежде всего, важно продумать подходящее конструктивное решение

Схема подключения таймера

Существует ряд отличающихся друг от друга конструкций реле времени:

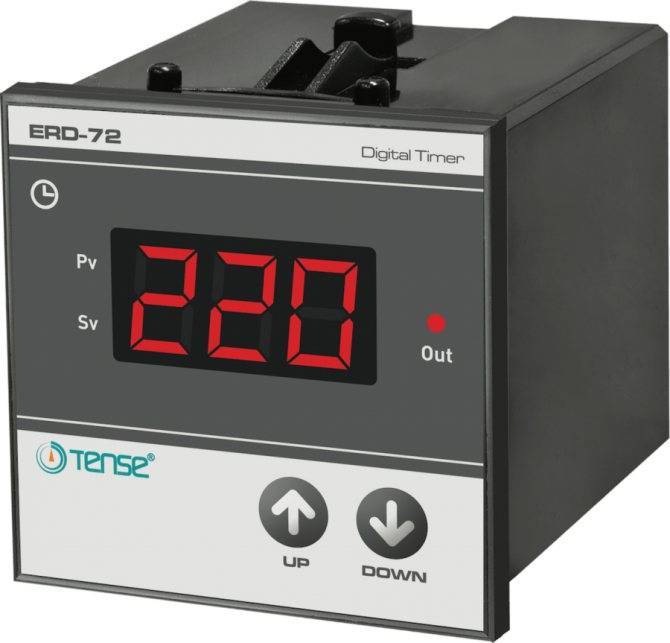

  • Моноблок – представляет собой независимое устройство. Он имеет свое питание и отдельные входы, куда подключается нагрузка.
  • Встраиваемое реле времени – представляет собой более простой аналог блочного устройства. Не имеет своего корпуса. Отсутствует и свое питание. С помощью таких приборов можно сконструировать более функциональное устройство, объединив их в единое целое.

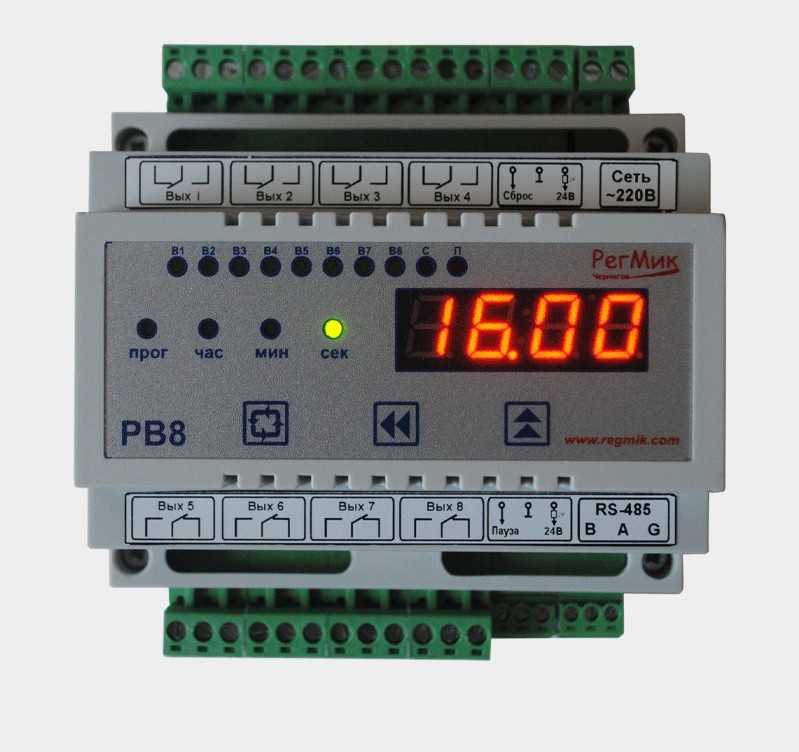

  • Реле времени модульного типа – некая разновидность моноблока, обычно монтируемая на дин рейку в электрический щиток.
Популярные статьи  схема подключения проходного выключателя

Схема подключения таймера

Цикличные позволяют выдавать сигнал по прошествии установленных отрезков времени. Наибольшее распространение они получили в автоматических системах, отвечающих за выключение/включение различных механизмов.

Схема подключения таймера

Промежуточные реле времени дают возможность задержать генерацию сигнала на нужный срок. При этом данный тип реле оснащается часовым либо анкерным механизмом, или бывает моторным, пневматическим, электромагнитным или электронным.

Схема подключения таймера

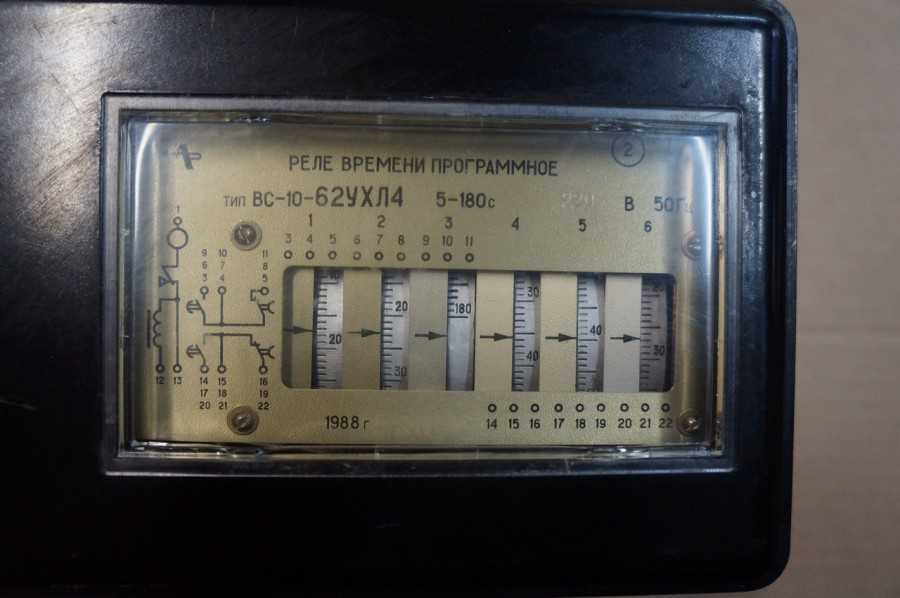

Реле времени, имеющие часовое либо анкерное устройство, являлись первопроходцами в этой области. Фото реле времени, работающих вследствие завода пружины, возможно встретить не только в музеях. Этот тип реле существует и в наши дни и заслужил репутацию наиболее надежного устройства. Данные реле используются, например, в будильниках и таймерах для кухни, заводимых механически.

Схема подключения таймера

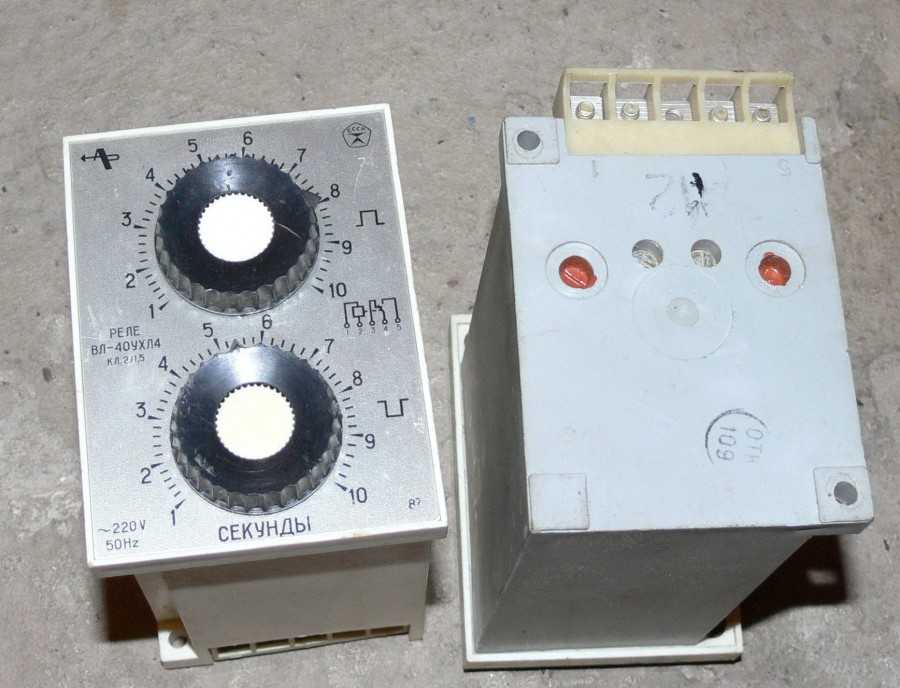

Широкое распространение получили моторные реле времени, представляющее собой механизм, укомплектованный синхронным двигателем. Такой тип реле времени подойдет, когда необходимо подсчитывать моточасы электрогенератора, чтобы вовремя делать все процедуры, необходимые для функционирования оборудования.

Схема подключения таймера
Пневматические реле осуществляют регулировку за счет изменения объема подачи воздуха. Они пригодятся в процессах автоматизации работы различного оборудования, например, металлорежущего станка.

В цепях управления разгоном и торможением электропривода применяется электромагнитное реле, где посредством использования дополнительного короткозамкнутого витка на катушке осуществляется регулировка подачи сигнала.

Схема подключения таймера

Схема подключения таймера
При этом возможности современной микроэлектроники позволяют легко задать любой алгоритм работы и получить обратную связь. В то же время габариты устройства и электропотребление минимальны и не влияют на его автономность.

Схема подключения таймера

Технические характеристики

Все приборы, которые используются в электросети, должны своими характеристиками соответствовать ее параметрам, то есть должны выполняться условия при которых их работа будет стабильной.

Независимо от типа и конкретной модели, реле времени характеризуются следующими параметрами:

  • напряжение, при котором этот прибор будет работать стабильно;
  • коммутирующий ток, определяющий ток управления прибора;
  • износостойкость, определяющаяся количеством включений или выключений и подходящий больше для электромагнитных реле;
  • тип защиты;
  • количество контактов;
  • мощность устройства, указывающая, на какую максимальную нагрузку этот прибор может коммутировать без подключения контактора.

Исходя из этих данных, можно подобрать прибор с нужными характеристиками для определенных параметров обслуживающейся электросети.

Таймер ТИМ 01 или ТЭУ-01-2

Таймеры являются полностью взаимно заменяемыми. Компания Индезит  с 2003 года перестала использовать ТИМ 01, отдав предпочтения  таймеру ТЭУ-01-2.  Это связано с тем что конструкция последней более надежна, плата и детали покрыти защитным лаком что помогает избежать губительного воздействия влаги ( конденсата).

Внешне они одинаковы по размерам и имеют одинаковые корпуса

Подключение таймера происходит так же как и в старой версии

Модели холодильников в которых используются данные таймера

Хотелось бы добавить что холодильники Стинол иногда не хотят работать с  таймером ТЭУ-01-2  и требуется установка ТИМ-01. Эти устройства  подходят почти для всех холодильников и морозильников INDEZIT и ARISTON  с системой No-FROST. Ниже перечислен карткий список моделий холодильников которые используют данные устройства.

B16FNF BA16FNF 104Q BA18FNF 106Q BI18NFS 107ER B16FNFS BIA161NF 110Q BIA16NF 117ER BIA16NFS B16FNF BIA181NF B18.LFNF BIA18NF BIA18NFXH BIA20NF B16FNFS B18FNF BIA20NFS BIAA16NFUA BIAA18NFH ECF1814L B16NF B18FNFNXH ECF2014L B18.LFNF ECF2014XL B18FNFS HBD1181.3FH HBD1181.3MFH B18FNF HBD1181.3SFH B20FNF HBD1182.3FH HBD1201.3MFH B18FNFS BI18NFL HBD1201.3SFH NB18FNFS HBD1201.3XF NUS16.1ANFH HBD1201.3XFH B18NF RMB1167F B18NFS HBD1201.4F BA16FNF HBD1201.

4FH BH180NF RMB1167SF BH180NFS RMB1185.1F HBM1180.3F BH18NF HBM1180.3NF C132NFG C132NFG.SLV RMB1185.1SF HBM1181.2F C138NFG HBM1181.2NF C138NFG.SLV RMB1185.1XF HBM1181.3F C236NFG HBM1181.3NF C236NFG.SLV RMB1185.LF HBM1181.3NFH MB1167NF HBM1181.3SF MB2185NF HBM1181.3SFH MFZ16F RMB11852F HBM1181.3SNF RMT1175GA HBM1181.3SNFH MT1185NF T167GA HBM1181.3XF R36NFG T175GA HBM1181.3XNF R36NFG.SL T175GAS HBM1181.4F RFCNF340A HBM1181.4XNFH RFNF305A HBM1201.

1F RMUP167XNFH TIA17GA RMUP167XNFHA SFR167NF T167GA T175GA T175GAS T18NF T18NFS T18RNF

Запуск нагрузки кнопкой на заданное время

По просьбе читателя Сергея публикуем схему, реализовав которую, появится возможность запускать нажатием кнопки исполнительное устройство на заданное время. Например, двигатель. Устройство задержки РВО-П2-15 выбрано случайным образом, подойдет любое другое со сходными параметрами.

Схема простая и приводится без пояснений:

Для правильной работы РВО-П2-15, необходимо выполнить его настройку согласно паспорту:

  1. Чтобы устройство задержки включалось одновременно с подачей питания, необходимо DIP-переключатель 4 перевести в положение 2.
  2. DIP-переключателями 1–3 выбрать диапазон времени.
  3. Установить заданное время выдержки.

Схемы подключения реле тока

Как и во всех случаях использования классической электропроводки, есть трехфазовое питание и рассчитанное на одну линию. Соответственно делятся по подключению и защитные реле тока.

Простое подключение трехфазового реле тока:

Для одной фазы картина будет немного иной

На схеме далее, следует обратить внимание на соединение замеряемой линии напрямую и через токовый трансформатор к автомату. Во втором случае ширина рабочего диапазона увеличивается

Использование нагрузки в обоих вариантах цепи замера обязательно, так как производится определение количества ампер линии, для которого нужно обеспечить течение в ней тока.

Однофазовое подключение:

Развитие технологий привело к разделению устройств потребления на приоритетные и второстепенные. К первым относятся компьютеры, телевизоры, приставки и все оборудование, отключение которого не желательно. Ко второму относится остальная аппаратура, разрыв контакта питания которой от линии допустимо. Многие реле тока позволяют управлять двумя видами устройств раздельно — приоритетными и второстепенными.

Схема подключения приоритетной и второстепенной нагрузки:

Последняя схема интересна еще и тем, что в качестве измерителя течения тока используется индукционный метод, для которого достаточно расположить линию снабжения потребителей электроэнергией между соответствующими датчиками. То есть, раздельная нагрузка не нужна — в ее роли выступают приоритетные устройства, а отдельный токовый трансформатор заменен на встроенный. Причем его второй обмоткой выступает сам канал питания клиентского оборудования.

И схема, относящаяся конкретно к защитным цепям электродвигателя. Ее основная ниша применения —производство, так как мощные трехфазовые моторы в быту используются редко.

Схема защиты электродвигателя с помощью реле максимального тока:

Каждая конкретная модель реле тока, в зависимости от своих функциональных возможностей и внутреннего устройства, имеет нюансы подключения. Желательно с ними ознакомиться в инструкции по эксплуатации, во избежание последующих аварийных ситуаций.

Реле тока — это автомат, защищающий оборудование от перепадов электроэнергии. Срабатывание его обуславливается скачками ампер, которые происходят в результате коротких замыканий, слишком высоких нагрузок или иных форс-мажорных обстоятельств. При этом реле аналогичного вида не чувствительны к временному поднятию силы тока.

Как сделать реле времени: два лучших способа

Благодаря реле времени можно серьезно экономить средства. К примеру, его можно установить в кладовке, коридоре или подъезде, одним нажатием вы сможете включать свет, а через определенный промежуток времени он отключится в автоматическом режиме. Этого времени вам будет достаточно, чтобы найти предмет в кладовке или просто пройти участок в коридоре. В данной статье мы расскажем вам, как сделать реле времени своими руками, рассмотрим пошаговую инструкцию и самые простые схемы подключения.

Как сделать реле времени – самый простой вариант

Мы понимаем, что основная часть наших читателей – это любители. Поэтому решили не вдаваться в сложные технические термины, которые могут ввести в ступор. Специально для наших подписчиков мы нашли вот такое видео, посмотрев которое вы сможете понять, как сделать самодельный таймер для отключения электричества.

Популярные статьи  Схема подключения электронного таймера

Хотим обратить ваше внимание, что никаких сложностей у вас возникнуть не должно, ведь инструкция предельно простая для восприятия. Чтобы сделать реле времени нам необходимы следующие материалы:. Чтобы сделать реле времени нам необходимы следующие материалы:

Чтобы сделать реле времени нам необходимы следующие материалы:

Следующим образом выглядит схема подключения реле времени:

Конденсатором здесь выступает С1. Время задержки такого реле составляет 10 минут. Если говорить за другие характеристики КИТ, то он может похвастаться 1000 мкФ/16 Вольт. Регулируется время с помощью стандартного резистора R1. Управляется устройство с помощью контактов, специально под него плату делать не нужно, ее можно собрать, как показано на макете.

Собираем реле времени на базе таймера NE 555

Вторая схема реле времени также элементарна. Но, для ее сборки нам необходим таймер NE 555. Данный таймер предназначен для включения и отключения различных устройств. Его схема выглядит следующим образом.

Главным составляющим этого устройства выступает микросхема, именно он используется в построении самых популярных электрических устройств и таймеров. Микросхема позволяет наладить управление нагрузкой с помощью специального электромеханического реле. Поэтому вы сможете его настроить на выключение и включение света.

Управление таким таймером довольно простое, на корпусе вы найдете две кнопки:

Для запуска времени необходимо нажать кнопку «старт». Если нужно вернуть в первоначально состояние, тогда нажимаем «стоп»

Обратите внимание, что интервал времени управляется резистором R1 и конденсатором С1. Именно от их номинала и зависит время, через которое лампа и другой осветительный прибор будет гаснуть. Настроить время вы сможете от двух секунд до трех минут

Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт

Настроить время вы сможете от двух секунд до трех минут. Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт.

Более подробно о нем вы сможете узнать, посмотрев вот такое видео.

Рекомендуем прочесть: как установить ленту в фару.

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

  • Прокладывание электрокабелей
  • Установка прибора
  • Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

  • Встроенный в прибор ручной выключатель
  • Вывод кнопочного выключателя на стену
  • Одновременное включение со светом
  • С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Алгоритмы работы, функциональные диаграммы, условные обозначения

Функциональная схема двухканального реле времени

В современных программируемых устройствах предусматривается сложный алгоритм работы, включающий в себя временные паузы и циклически повторяющиеся интервалы. Различают следующие схемы функционирования реле времени:

  • простая задержка момента включения;
  • после подачи питания нагрузка подключается, но через заданное программой время напряжение с нее снимается;
  • то же что и в предыдущем случае, но отключение происходит с некоторой задержкой.

Еще одна схема предполагает более сложный цикличный режим работы устройства. Для его понимания следует уточнить порядок включения и отключения нагрузки. Он выглядит так:

  1. После подачи питание поступает по назначению лишь спустя некоторый временной промежуток.
  2. В течение заранее заданного интервала линия остается подключенной к сети.
  3. Происходит выключение и выдержка паузы, равной ее длительности при подаче питания.
  4. Нагрузка вновь подключается на то же время, что и в первый раз.
  5. Последовательность этих действий продолжается вплоть до полного снятия питающего напряжения.
Популярные статьи  схема подключения выключателя

При исследовании алгоритмов срабатывания реле времени и особенностей его применения потребуется ознакомиться с одной из важнейших характеристик прибора, представленной в виде функциональной диаграммы.

Диаграммы срабатывания

Диаграммы работы реле времени

Под этой характеристикой понимаются графические эпюры, описывающие состояние реле времени в различные моменты времени. При знакомстве с ними весь процесс коммутаций представляется в наглядном виде.

Особенно четко различим на диаграммах циклический характер процессов, наблюдаемых при работе устройств по сложному алгоритму. Указанные на них промежутки времени, как правило, задаются самим пользователем. С другой стороны, известны образцы устройств, в которых моменты отключения и подключения нагрузки корректировке не подлежит. Как фиксированный параметр, они обычно указываются в паспорте изделия. Чаще всего – это времязадающие приборы специального назначения, устанавливаемые в защитных цепях промышленных установок.

Обозначения контактов на схемах

Графическое обозначение контактов

При выборе реле времени важно научиться разбираться не только в функциональных диаграммах срабатывания, но и в схеме расположения его рабочих контактов. Среди них выделяются следующие виды контактных групп:

  • одна из них в нерабочем положении всегда разомкнута;
  • другая группа контактов в нормальных условиях находится в замкнутом состоянии;
  • третья разновидность имеет нейтральное положение.

Для понимания характера срабатывания реле на схемах они обозначаются специальными значками в виде полуовалов, отрезков прямых линий и усеченных параллелей.

Ошибки при установке

Основной ошибкой является подключение реле времени к приборам со слишком большой нагрузкой, например, к электрокотлу. Для управления отопителем обязательно требуется подключение реле через магнитный пускатель, соединяющийся с котлом.

Также не менее часто монтаж реле времени осуществляют в помещениях с климатическими условиями, не подходящими для нормальной эксплуатации устройства. Температура должна находиться в диапазоне -20 — 50°С при влажности не выше 80%.

  1. Установка магнитного пускателя (схема)
  2. Что такое ограничитель мощности (применение)
  3. Устройство защиты УЗМ-3-63 и схема подключения
  4. Как выбрать автоматический выключатель по мощности, по току, по полюсу
  5. Установка ограничителя мощности (схема)

Особенности монтажа

Чтобы пускатель и реле времени смогли надежно работать, их нужно правильно установить. Устройства должны быть жестко закреплены.

Нельзя устанавливать приборы в местах, которые могут подвергаться ударам и вибрациям, например там, где установлены электромагнитные аппараты (больше 150 А), создающие удары и вибрации во время включения.

Если к контактам магнитного пускателя подключается один проводник, нужно загибать его П-образно, чтобы предотвратить перекос пружинной шайбы зажима.

Если подсоединяются два проводника, они должны быть прямыми, и каждый должен располагаться с одной стороны винта зажима. Обязательно нужно проверить надежность закрепления проводников.

Перед подключением к пускателю концы медных проводников нужно залудить, а многожильные скрутить. Однако нельзя смазывать контакты и подвижные детали пускателя.

Настройка и программирование

В инструкции по эксплуатации режимы работы отображены в виде следующей таблицы:

Особенности работы прибора и детальная инструкция по его программированию также изложены в руководстве. Поэтому есть смысл только визуально пояснить некоторые действия.

1. Нажать круглую кнопку ниже надписи «СБРОС».

2. В течение около 8 с осуществляется опрос состояния составных частей устройства, на дисплее отображаются все допустимые символы и включается обратный отсчет.

  • 3. Установить 12-часовой или 24-часовой режим работы путем нажатия кнопки «Часы» и удержания ее около 5 с. На дисплее отобразится «AM» или «РМ, то есть половина дня или полный день.

4. Удерживая кнопку «Часы», установить текущую дату и время посредством нажатия кнопок. «Д+», «Ч+» и «М+». После отпускания кнопки «Часы», кнопкой «Д+» выбрать текущий день недели. На дисплее — «МО», «TU», «WE», «ТН», «FR», «SA», «SU».

5. Установить первый цикл включения устройства, предварительно нажав кнопку «Р», установить дату и время, как в предыдущем пункте.

  • 6. Для запоминания выставленных значений повторно нажать кнопку «Р».
  • 7. Программирование других циклов включения/выключения осуществляется аналогично. Всего имеется 16 циклов программирования.
  • 8. Клавишей «РЕЖИМ» выбрать один из 4-х режимов включения или отключения нагрузки.

Характеристики и критерии выбора

Прежде всего, необходимо определиться с типом используемого реле. Оно должно быть оснащено встроенным датчиком света или выносным. Выносному свойственны небольшие размеры, его проще защитить от подсветки, само устройство устанавливается в домашних условиях, например, в распределительном щитке. Существуют даже модификации под дин-рейку.

Фотореле, оснащенное встроенным датчиком освещенности, должно стоять недалеко от осветительного прибора

Также при установке важно учитывать, что свет лампы может влиять на фотодатчик, этого надо избегать. Датчик день-ночь со встроенным элементом предпочтительнее использовать, например, для светильников, работающих на солнечной батарее

Эксплуатационные характеристики

Классификация степеней защиты

Технические параметры возможных модификаций:

  • Мощность нагрузки. Каждый датчик предназначен для работы на определенной мощности нагрузки. Рекомендуется, чтобы мощность всех осветительных приборов была приблизительно на 20% меньше номинальной. В этом случае оборудование не будет всегда перегружено, что благоприятно отразится на эксплуатационном сроке.
  • Класс защиты корпуса. Устройства, предназначенные для работы на улице, должны иметь класс защиты не менее IP44. Это свидетельствует о том, что внутрь корпуса не сможет проникнуть пыль и водяные частицы размером более 1 мм. На улице можно устанавливать приборы с еще более высоким классом защиты, меньше нельзя. Для использования в домашних условиях можно приобретать конструкции с защитой IP23.
  • Режим использования. Если таймер для лампы освещения будет работать круглогодично, необходимо, чтобы он был предназначен для работы при низких и высоких температурах. Рекомендуется брать показатели с запасом на случай аномальной жары или холодов.
  • Напряжение питания. Оно может быть как 220В, так и 12В. В основном выбор зависит от типа напряжения, которое питает уличное освещение. Осветительные приборы 12В также можно использовать с аккумуляторными батареями.

Возможности настройки

Настройка чувствительности фотореле

Существует несколько регулировок, которые позволят настроить работу датчика для конкретной ситуации. Настройки оборудования на начальном этапе использования проводятся вручную путем проворачивания необходимого регулятора. Добиться одинаковых параметров практически невозможно.

  • Регулируемый диапазон освещенности. Благодаря этому параметру задается освещение, при котором реле замыкает и размыкает контакты. Диапазон может колебаться от 2 до 100 Лк при полной темноте, и от 20 до 80 Лк при сумерках.
  • Порог срабатывания позволяет уменьшить или увеличить светочувствительность. Снижать этот параметр рекомендуется зимой, когда на земле лежит снег и на него реагируют датчики. Также ее снижают, если в непосредственной близости расположены ярко освещенные объекты.
  • Задержка, измеряемая в секундах, на отключение и включение. При увеличении задержки на выключение сокращается количество ложных срабатываний, например, при попадании на датчик света от фар автомобиля. Задержка на включение, в свою очередь, не даст включить осветительный прибор при затемнении от тени птицы или от тучи.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

какой провод идет на заземление в розетке
какой провод идет на заземление в розетке

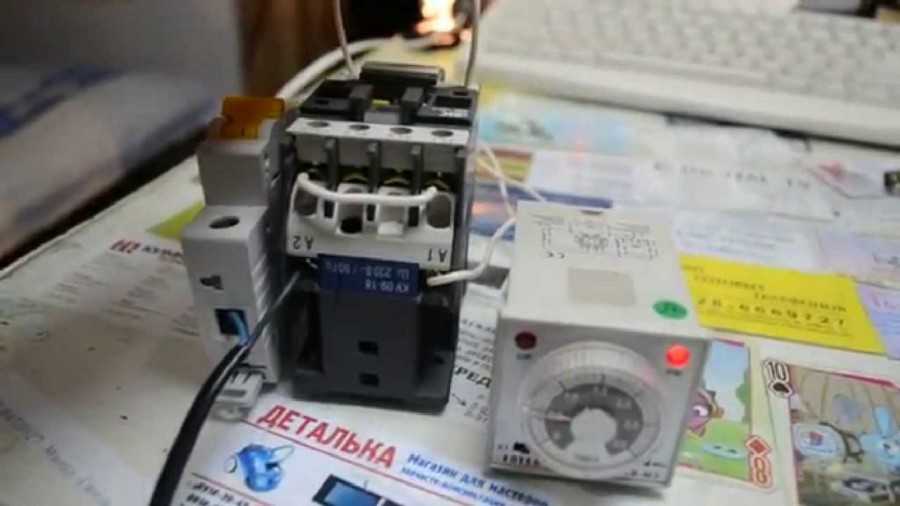

Схема подключения таймера
