Реле контроля напряжения 1-фазное

Содержание

Схема работы реле и контактора

Дополнительное подключение контактора становится целесообразным в случаях регулярной коммутации слишком больших токов. Подобная схема обойдется значительно дешевле, чем приобретение реле с соответствующими параметрами. Номинальный ток реле уже не будет иметь значения, поскольку вся токовая нагрузка ляжет на контактор, обладающий необходимым запасом прочности. Единственный недостаток данной схемы заключается в некотором снижении быстродействия. В этом случае требуется время на срабатывание реле и дополнительное время для срабатывания контактора.

Для того чтобы соединить их между собой вначале используется схема подключения силового фазного провода от автомата на вводе к входу 1 контактора, то есть к его силовой цепи. На фазный вход реле контроля используется отдельный провод с меньшим сечением, поскольку нагрузки на него будут незначительными.

Этот провод подключается не только к выходному контакту автомата, но и с клеммой входа контактора. Поскольку он имеет небольшое сечение, то будучи подключенным в одно гнездо с нормальным проводом, он может легко выскочить оттуда. Во избежание подобной ситуации, тонкий проводник наматывается на толстый провод и покрывается слоем припоя. Иногда для такой скрутки делается опрессовка с использованием специального наконечника.

На выходе реле также используется провод малого сечения, подключаемый к клемме 1 контакторной катушки. Клемма 2 вместе с нулевым проводом реле подключаются к общей нулевой шине без каких-либо проблем.

Схемы подключения

Существует два основных способа подключения РКН — прямое, когда рабочая нагрузка проходит через контракты РКН, а также косвенное — нагрузка коммутируется через контактор. Второй способ нужен при подключении нагрузки выше 7 кВт. Рекомендации для подключения:

  • монтировать реле следует после прибора учета электроэнергии;
  • установить перед РКН средство защиты (входной автомат);
  • доступность прибора для обслуживания и визуального контроля работы.

Подключение однофазного РКН

Однофазные РКН подключаются к сети напрямую, а через их контакты проходит рабочий ток сети. Как правило, перед реле устанавливают УЗО или дифавтомат для защиты от утечек тока. Алгоритм подключения следующий:

  1. Нуль с вводного автомата подключают к нулевой шине, а затем к выводу N на реле.
  2. Фазный провод напрямую подключают к выводу L.
  3. Третий вывод РКН предназначен для подключения нагрузки, земля и нуль для которых берется с шин.

Подключение трехфазного РКН

Для прямого подключения трехфазного РКН необходимо:

  • Подключить фазные провода трехполюсного входного автомата.
  • Установить РКН, подключив фазы и нуль к соответствующим выводам.
  • Присоединить фазы и нуль к выводам УЗО.
  • Включить нагрузку, подключив землю и фазы, а также нуль с N-шины, установленной после УЗО.

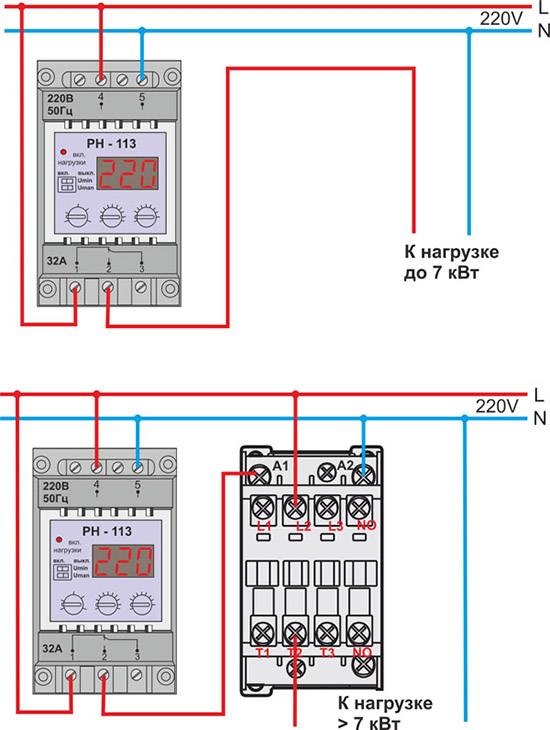

Схема подключения РКН для мощных потребителей с контактором

Когда коммутируемые токи значительно больше максимально допустимого значения РКН, устройство используют в связке с магнитным пускателем (контактором)

При выборе устройств следует обращать внимание на быстродействие — чем меньше скорость срабатывания обоих приборов, тем лучше

Схема отличается от обычного подключения тем, что после защитного автомата устанавливают контактор, который коммутирует нагрузку. Реле подключается параллельно пускателю и лишь контролирует значение напряжений. При значительных отклонениях РКН срабатывает, обесточивая катушку контактора, что приводит к отключению нагрузки.

Преимущества РН перед стабилизатором

Когда проблемы с электричеством требуют 100% установки реле контроля, здесь все ясно. Но иногда возникает вопрос: а что если вместо РН поставить стабилизатор? Ведь, кроме защиты сети он вдобавок улучшит качество напряжения. Разобраться с этим вопросом помогут некоторые преимущества РН перед стабилизатором:

  1. Многие модели стабилизаторов, особенно дешевые, уступают реле по быстроте срабатывания защиты при возникновении критических показателей напряжения. Конкурировать в вопросе защиты с РН могут только симисторные стабилизаторы, но такие приборы имеют высокую стоимость.
  2. РН отличается компактными размерами, что не скажешь о внушительном корпусе стабилизатора. Эта характеристика существенно упростит монтаж. Установка реле может быть выполнена на DIN рейку непосредственно в квартирном щитке. Хозяину останется только подсоединить к контактам провода. Установка стабилизатора требует изготовления ниши или защитного ящика возле щитка. А при невозможности сделать это за пределами помещения, прибор придется размещать в квартире.
  3. Главной положительной чертой реле контроля является его мгновенная реакция на критический показатель напряжения, которая измеряется миллисекундами.
  4. И последнее, надо отметить вопрос комфорта. Каков бы ни был стабилизатор, он будет создавать шум во время работы. Пусть не сразу, но со временем точно. Это связано с тем, что его электрическая схема имеет силовой трансформатор. Именно он с продолжительностью работы начинает издавать неприятный гул. В свою очередь, реле контроля защищает домашнюю сеть бесшумно.

Рассмотрев эти важные нюансы, можно сделать вывод, что если вместо стабилизатора можно обойтись установкой РН, то лучше отдать предпочтение последнему.

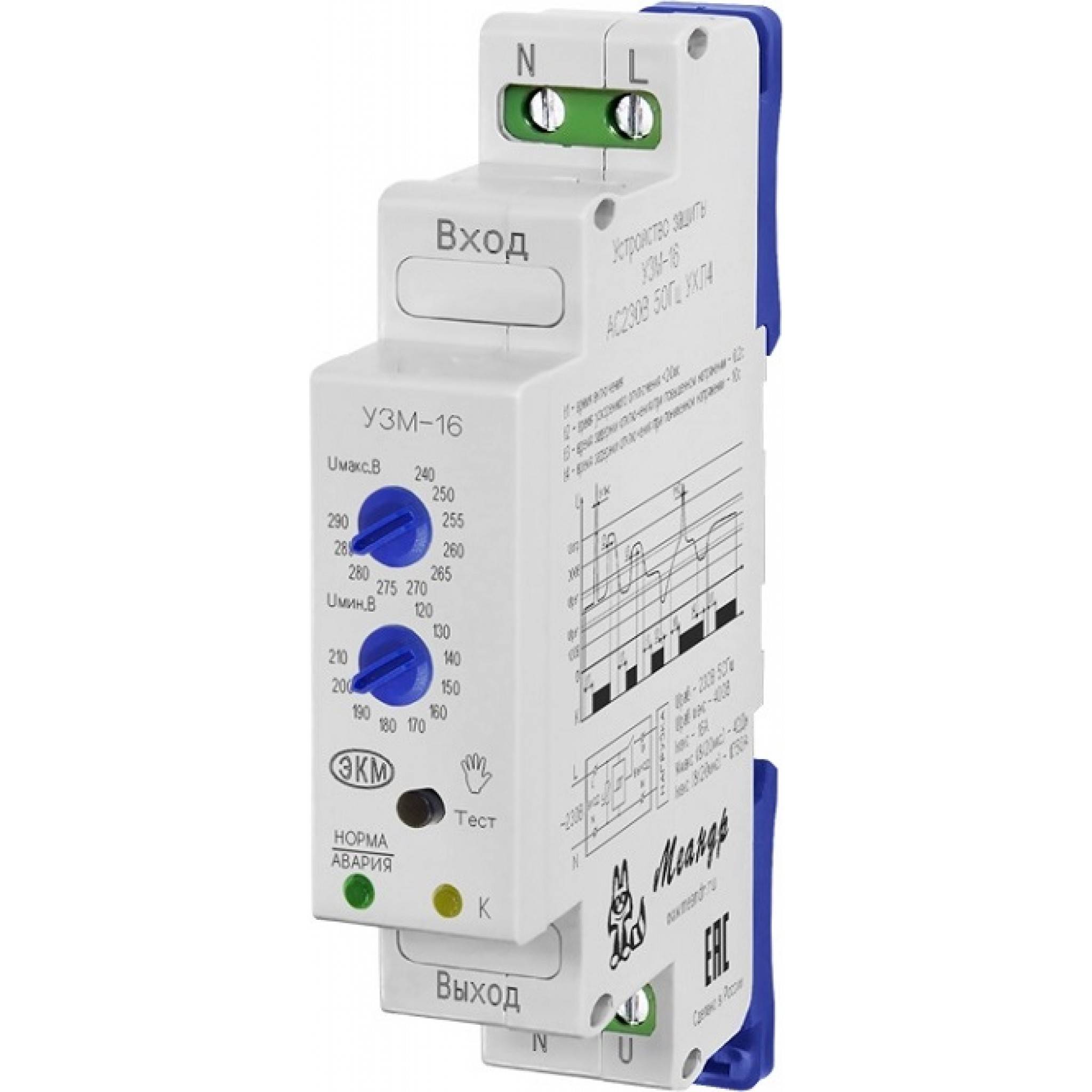

Реле контроля напряжения 1-фазное

Разновидности РН

Существуют разные типы реле. Выбирая модель для дома, надо ориентироваться на такие особенности:

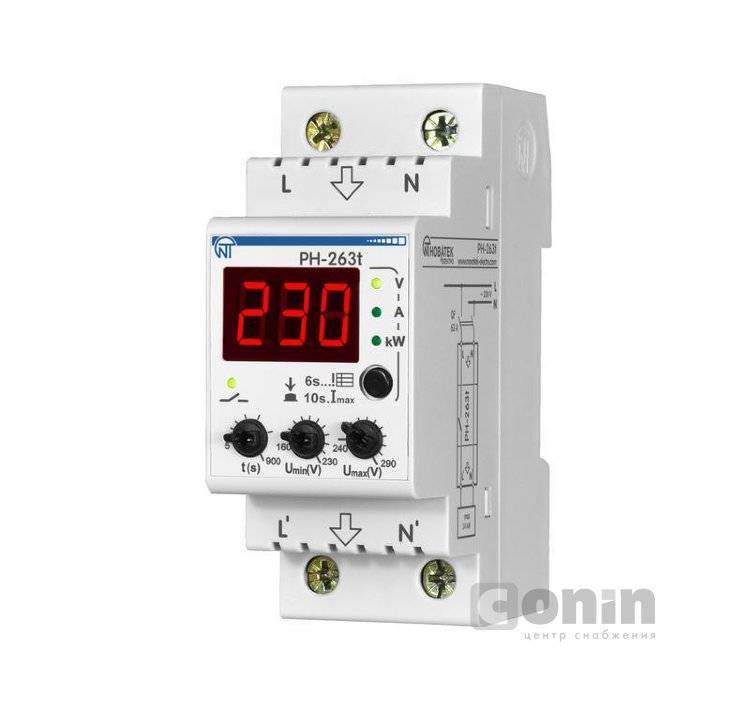

  • некоторые модели на корпусе имеют встроенный вольтметр. По электронному табло удобно определять состояние сети;
  • по типу монтажа РН могут устанавливаться на DIN рейку. В дальнейшем подключение проводов происходит к контактам, расположенным на корпусе. Такие модели устанавливают на всю квартиру внутри электрического щита. Для защиты отдельной бытовой техники разработаны устройства напоминающие тройник или переходник. Реле просто вставляется в розетку, а к его разъемам на корпусе подключается бытовой прибор;
  • РН бывает однофазное и трехфазное;
  • однофазные модели РН, монтируемые на DIN рейку, производятся с расчетом работы при номинальном напряжении сети от 8 до 80А. Однофазное реле, подключаемое к розетке, рассчитано на номинальный ток 6, 10 или 16А.

Подключение однофазного РН

У однофазного РН коммутация происходит по одному проводу – L. Подсоединение нуля N требуется для питания собственной схемы РН. Схема подключения РН на DIN рейке к домашней сети имеет два варианта:

  • сквозной вариант предусматривает отключение подачи напряжения в сеть внутри реле;
  • вариант совместного подключения с контактором, выполняющим коммутацию.
Популярные статьи  Газогенераторная установка

Обычно на корпусе имеется две клеммы: вход и выход, для подключения фазного провода L. Одна нулевая клемма – N. Но их может быть две, соединенных внутри между собой перемычкой. Это сделано для удобства подключения.

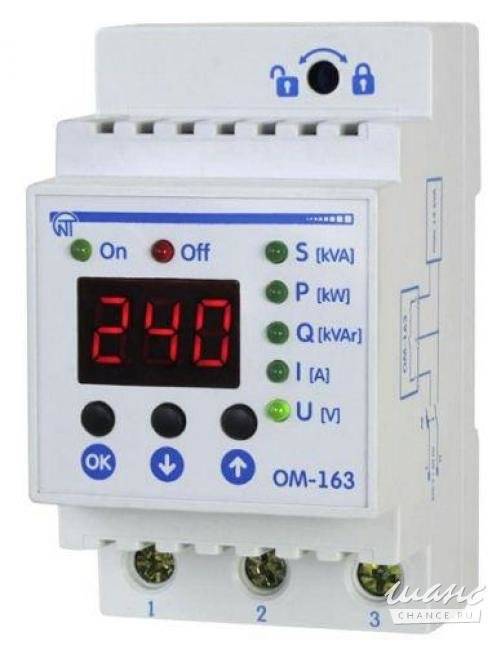

Реле контроля напряжения 1-фазное

Если однофазное РН установить до электросчетчика, то он тоже будет защищен. Но такой вариант не всегда выполним. Это невозможно сделать, если счетчик опломбирован или такие действия запрещены соответствующими учреждениями.

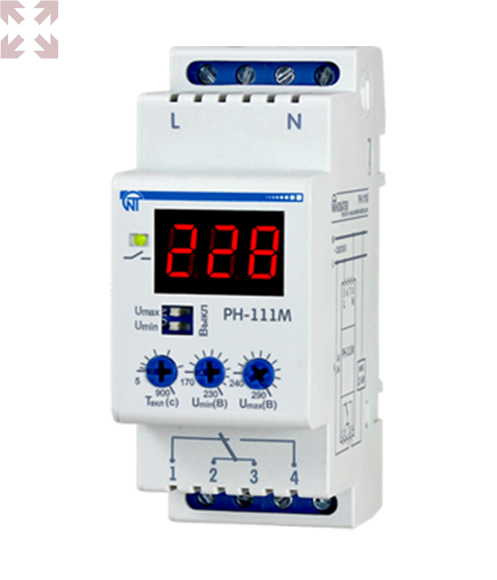

Реле контроля напряжения 1-фазное

Чаще всего РН подключают сразу после электросчетчика или стоящего после него автомата.

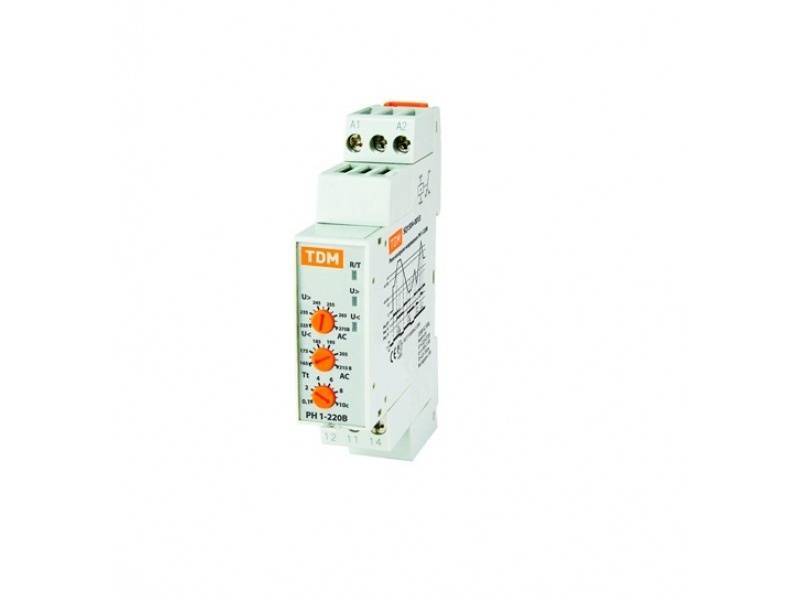

Реле контроля напряжения 1-фазное

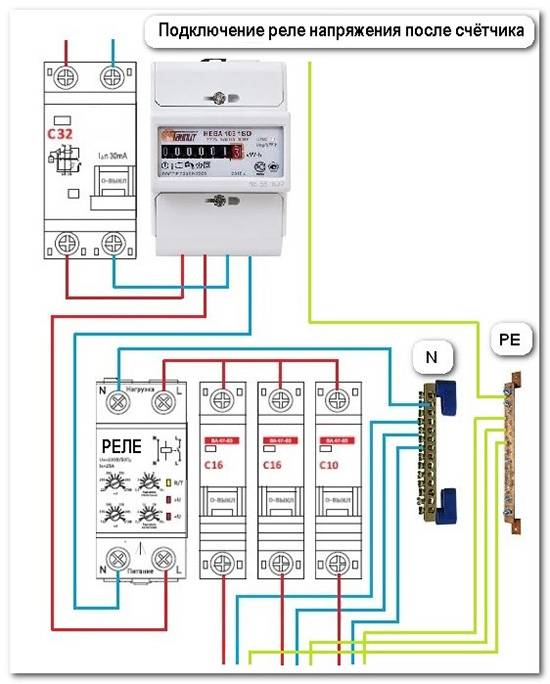

Порядок подключения РН после счетчика следующий:

  1. От распределительной шины отсоединяют провод, идущий от выхода счетчика или автомата, и подсоединяют его к контакту входа на корпусе реле с обозначением L.
  2. Свободным куском провода соединяют выход реле, так же обозначенный буквой L, с распределительной шиной.
  3. От нулевой шины подводят провод к реле и подсоединяют на контакт с обозначением N.

На этом этапе монтаж завершен. Надо знать, что само реле не сможет обеспечить защиту от замыкания и сверхтоков, поэтому наличие в паре автомата защиты обязательно. Номинальный ток автомата должен иметь меньшее значение на один стандартный ряд номиналов, относительно значения тока РН.

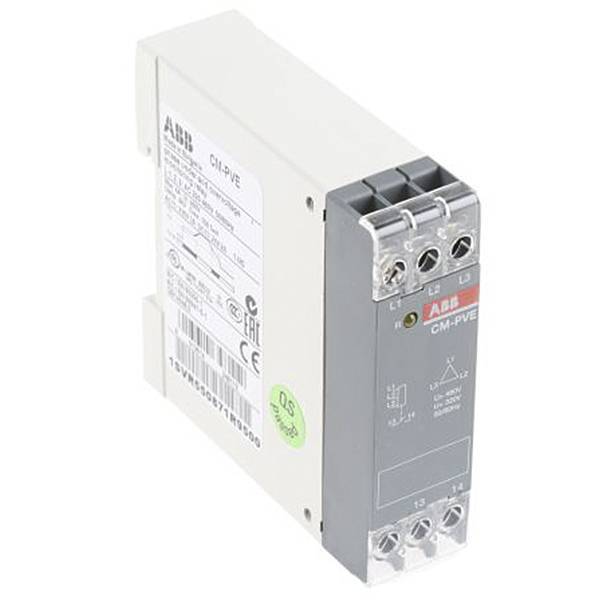

Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1

Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках.
Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения

Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим.
В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети

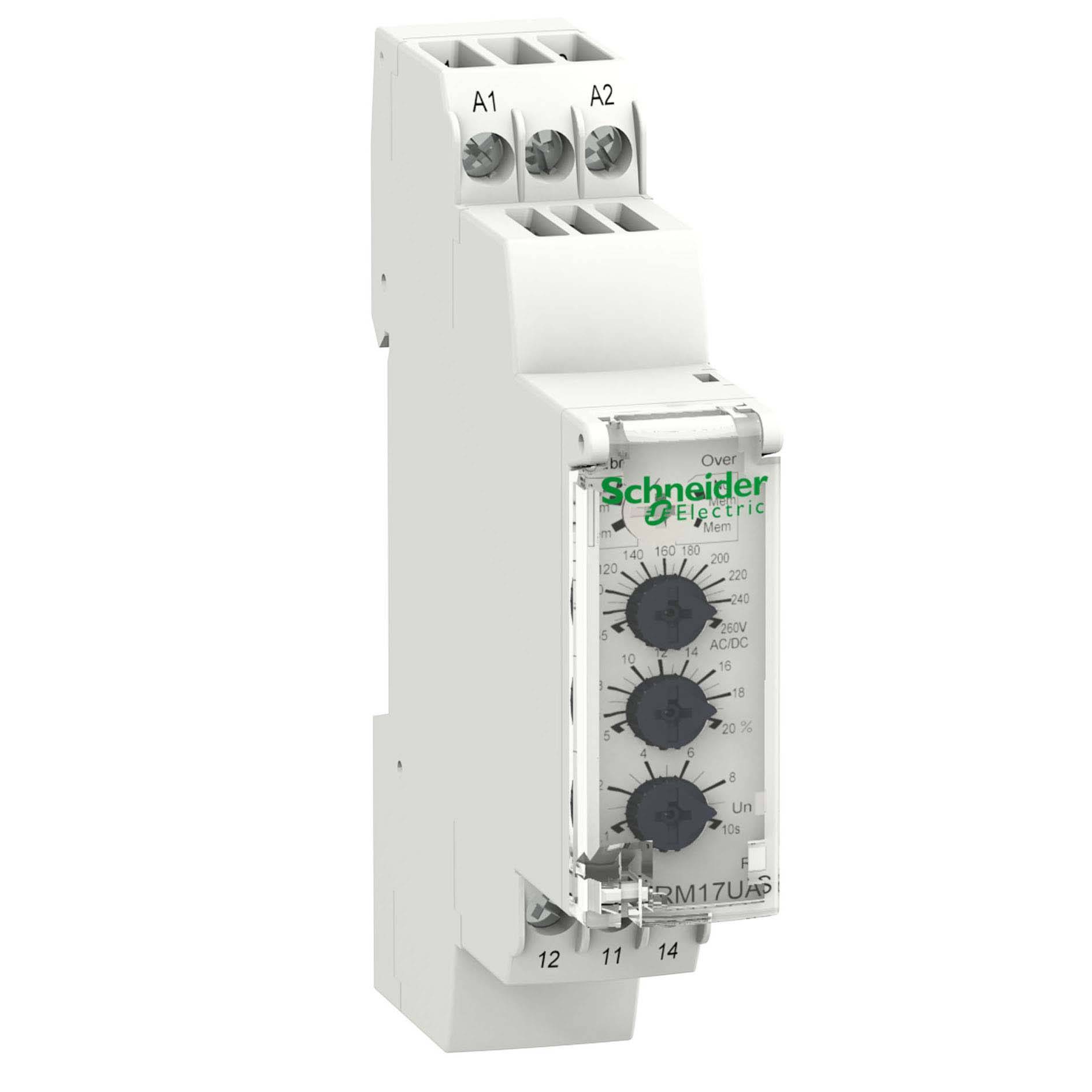

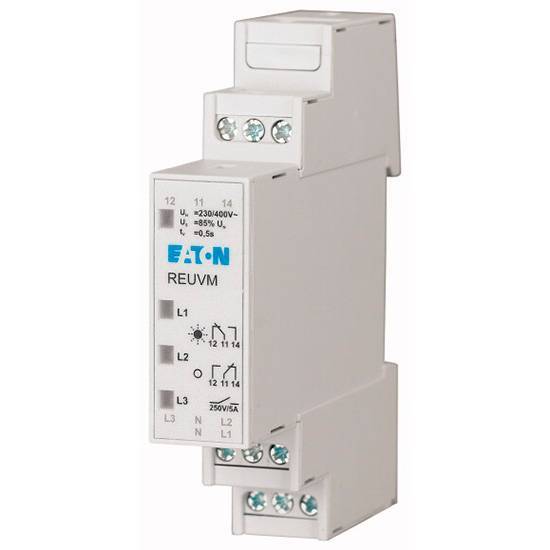

Так выглядит одна из моделей реле контроля напряжения.
На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку.
Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В. Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.

Установка коммутирующих устройств на выход реле

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация

Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1

Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.

Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.

Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях.

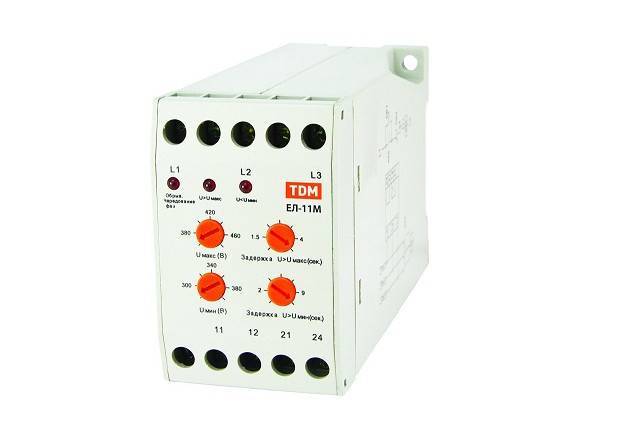

Подключение и работа реле контроля фаз ЕЛ-11Е

Устройство и принцип работы

Несмотря на многообразие реле контроля фаз напряжения, конструктивные особенности почти неизменны. В основе устройства лежат микропроцессоры с заложенной в них программой и возможностью пользовательской настройки. Такая конструкция обеспечивает надежность работы и неприхотливость обслуживания.

В конструкцию изделия также входит схема, рассчитывающая порядок расположения (последовательности) фаз, а также контролирующая соответствие текущей ситуации той программе, которая заложена в реле.

На простейших моделях ко входу подходит три фазы и нулевой проводник, а на выходных клеммах предусмотрено реле с меняющимся контактом.

Напряжение на внутреннюю схему, как правило, подается с первой фазы (L1). Для наглядности устанавливается пара или более индикаторов (многое зависит от модели изделия) и компании-производителя.

В более дорогостоящих реле предусмотрен регулятор, позволяющий менять уставку по времени (смотрите фото выше). Благодаря этой опции, можно увеличивать или уменьшать время срабатывания реле при выполнении определенной программы.

Кроме того, во многих устройствах предусмотрена схема, реагирующая на снижение или повышение напряжения.

В основе работы реле контроля фаз U лежит выделение гармоник обратной последовательности (от 2-х и выше). При этом используются только кратные «двойке» гармоники, то есть «четвертая», «шестая», «восьмая» и прочие гармонические составляющие. Именно они появляются в случае обрыва любой из питающих фаз.

Для выделения таких U используются специальные фильтры (также обратной последовательности), роль которых играют фильтры аналогового типа. В их состав входят активные и реактивные узлы (резисторы и конденсаторы соответственно).

Что такое твердотельное реле, назначение, принцип работы

Классификация и виды

Для защиты электросети частного дома, квартиры в старом и новых жилых фондах необходимы разные устройства. Реле напряжения делятся на две категории:

  • по типу подключения;
  • по количеству фаз.
Популярные статьи  Бесколлекторный двигатель

По типу подключения

Существует две основных категории реле напряжения в зависимости от способа их подключения:

  • стационарные;
  • переносные.

Стационарные устройства контроля подразделяются на два типа. Приборы для установки в электрощитах и встроенные в розетку. Подробнее рассмотрим каждый из видов.

Реле напряжения, установленное в распределительном щите, обладает целым рядом преимуществ. Устройство монтируется на входе сети для защиты всего электрооборудования дома или квартиры. В случае его применения нет необходимости использовать дополнительные реле для защиты отдельных потребителей, что значительно экономит бюджет.

Розеточные реле напряжения представляют отличную альтернативу, когда нет физической возможности для установки устройства в щитке. Используют розетки для точечной защиты таких приборов, как холодильники, бойлеры, стиральные машины и т.д.

Переносные реле представлены двумя видами — вилкой-розеткой и удлинителем. Их используют в том случае, когда установка защитного устройства на входе сети невозможна. Несмотря на громоздкие параметры, переносные устройства пользуются спросом. Это связанно, в первую очередь, с их портативностью и легкостью в использовании (монтаж не требуется).

Вилка-розетка предназначена для защиты лишь одного потребителя. Устройство подключается к стандартной розетке и контролирует перепады напряжения в узле, не отслеживая общее состояние сети. Подходит для защиты дорогих и мощных электроприборов.

Удлинитель со встроенным реле контроля используют для защиты группы устройств от перепадов в сети. Удобное и простое решение имеет только одно основное ограничение — максимальная мощность нагрузки.

По количеству фаз

В зависимости от типа электросети различают два вида реле:

  • однофазные;
  • трехфазные.

Однофазное реле предназначено для контроля электрических сетей с рабочим напряжением 220 В. При правильной настройке, устройство подходит для защиты практически всех бытовых электроприборов.

Трехфазные защитные приборы используют, в основном, в загородных домах и новом жилом фонде, где предусмотрено подключение по трехфазной цепи питания. Причем РКН контролирует напряжение каждой фазы.

Технические характеристики

Для оценки рабочих параметров защитного блока необходимо учитывать максимальный ток нагрузки, передаваемый контактными элементами. Сила тока определяет допустимую мощность приборов, которые можно подключить к блоку. Хорошие изделия выдерживают ток до 63 А, что позволяет подсоединять оборудование мощностью до 13,9 кВт. Важным эксплуатационным параметром является защищенность корпуса от пробоя электрическим током, согласно стандарту изделия должны соответствовать нормативам IP20.

Реле контроля напряжения 1-фазноеСравнение технических характеристик защитных блоков.

Реле напряжения создаются под заданный температурный диапазон эксплуатации. Например, изделия, рассчитанные на температуру от -5° до 40°С, запрещается ставить в уличные щитки. Установленные на корпусе контактные площадки позволяют закрепить медный кабель ограниченного сечения. Еще одним важным параметром является ресурс контактной группы, определяющий срок службы изделия. Примеры технических параметров реле напряжения приведены в таблице.

Параметр Digitop VP-32A Digitop VP-63A
Номинальный ток, А 32 63
Максимальный ток (на протяжении 10 минут), А 40 80
Мощность нагрузки, кВт 7,0 13,9
Нижний предел срабатывания, В 120 120
Верхний предел срабатывания, В 250 250
Погрешность измерения, % не более 1 не более 1
Диапазон программирования таймера, секунд 15-600 15-600
Стойкость контактов, тыс. циклов 100 100
Допустимое сечение провода, мм ² 8 16

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

  • Установка порогового срабатывания по максимальному значению – Umax.
  • Установка минимального значения, при котором происходит срабатывание устройства – Umin.
  • Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

  • Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
  • Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
  • При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

  • Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
  • Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
  • Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
  • Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
  • Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
  • Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
  • Включить РКН и выставить пороговые значения и время задержки включения.

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

  • Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
  • Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

Популярные статьи  Виды реле

Общее устройство реле напряжения

Конструкция этих приборов состоит из двух основных частей. Это электронное часть, контролирующее напряжение и силовая в виде разъединителя нагрузки. Обе детали помещены в общий корпус.

Электронная часть изготавливается на основе микропроцессора или обычного компаратора – операционного усилителя, сравнивающего сигналы прямого и инверсного входов. Микропроцессорный вариант позволяет более плавно регулировать верхний и нижний пороги срабатывания.

Основным показателем работы реле напряжения считается его быстродействие. В некоторых устройствах этот параметр может составлять всего лишь несколько десятков наносекунд. Порог срабатывания устанавливается с помощью потенциометра по шкале, имеющей специальную градуировку.

Однофазное реле напряжения отличается от стабилизатора своей основной функцией. Оно не выравнивает сетевое напряжение, а выполняет мгновенное отключение защищаемого участка в случае скачков напряжения в сторону увеличения или уменьшения. После того как напряжение в сети стабилизируется, участок автоматически вновь подключается к питанию. Повторное включение осуществляется с некоторой задержкой с помощью таймера, обеспечивая тем самым корректную работу электронной бытовой техники. Время задержки может быть отрегулировано и установлено в нужных пределах. Такие возможности прибора дают максимальный эффект при перекосах фаз, перегрузках, обрывах нейтрали и других аварийных ситуациях, происходящих с фазами.

Однофазное реле контроля обладает более компактными размерами по сравнению с любыми типами крупногабаритных стабилизаторов. Это позволяет устанавливать устройство непосредственно в щиток на DIN-рейку и быстро подключать необходимые провода. Стабилизатор же требует отдельного ящика, монтируемого возле щитка или врезки в действующую сеть при его установке внутри квартиры. По параметру быстродействия с реле напряжения могут сравниться лишь дорогие стабилизаторы симисторного типа. Кроме того, реле практически работают беззвучно, а стабилизаторы сильно шумят во время работы.

Для чего нужно реле напряжения? Схема подключения, обзор, достоинства и недостатки

Узнав о причинах возникновения перенапряжений в сети, твёрдо решив защитить свою бытовую технику, подсчитывая семейный бюджет, стоит обратить внимание на реле контроля напряжения, как альтернативную и более дешёвую замену стабилизаторам

Без сомнения, для полноценной защиты внутренней электросети дома, и всех приборов, подключаемых к ней, для питания радиоаппаратуры в условиях чрезвычайно низкого входного напряжения, для работы высокоточного прецизионного оборудования необходимо применить стабилизатор как единственно возможное средство.

Бывает, что трансформаторы на подстанции справляются со своими обязанностями, поддерживая параметры электропитания в норме, но нет никакого доверия к службам, осуществляющим обслуживание и ремонт электрических линий.

Если произойдёт короткое замыкание обвисших проводов или обрыв нулевого проводника. (а такое может случиться в любую секунду), то реле контроля напряжения отключит опасное напряжение даже быстрее, чем некоторые стабилизаторы.

Назначение реле напряжения

Согласно законодательству на поставку электроэнергии заключается контракт. Текст (и ГОСТ) прописывает номиналы, пределы параметров. Потребитель вправе требовать соблюдения условий договора, подать в суд. Право имеет, а прав окажется, у кого больше прав. Популярны поэтому в некоторых областях России реле напряжения.

Упрощенное сокращенное название приборов. Назначение – контролировать главный параметр сети. Напряжение сильно отклоняется от нормы, происходит отключение потребителя. В странах запада вопрос не стоит о  защите, выполняются договоры жестко.

Итак, теперь знаем: реле напряжения в случае эксцессов отключит оборудование, чем  отличается от прочих устройств: источников бесперебойного питания, стабилизаторов. Реле дешевы. Катушка медной проволоки с якорем, усилие размыкания рассчитано на ряд заданных условий. Источники бесперебойного питания в состав включают аккумуляторы, стабилизаторы напряжения строят на основе мощных трансформаторов, целых электронных конгломератов. Рядовому пользователю изыски ни к чему. Давайте перечислим особенности в едином списке, поясним необходимость применения реле напряжения:

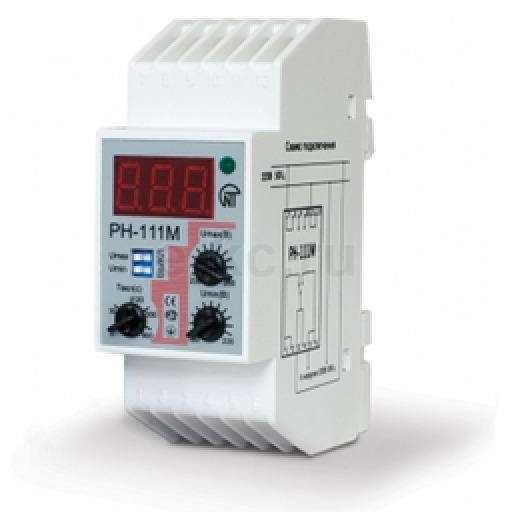

Реле контроля напряжения

  1. Реле опционально может работать с большой нагрузкой. Поскольку переключения происходят в нештатном режиме, ток велик без ущерба долговечности. Стабилизаторы, в особенности, источники бесперебойного питания имеют ограниченные возможности. Знает любой пользователь персонального компьютера.
  2. Реле бесшумны, прочие устройства работают громко. Заметно в ночное время. Если с источниками бесперебойного питания мирятся, щелчки трансформаторов ощутимы, главное, могут звучать непрерывно при нестабильности напряжения сети.
  3. Реле контроля напряжения исполняются в удобном корпусе, рассчитанном под установку на DIN-рейку в распределительный щит. Упрощает процесс эксплуатации, поскольку делает возможным централизованную защиту сразу квартиры. В то же время установить так просто источник бесперебойного питания или стабилизатор не удастся.

К достоинствам реле защиты отнесем некоторую долю автоматизации. Типичные образчики позволяют выставить задержку включения на случай вариаций напряжения сети в области порогового. В зависимости от уровня интеллекта оборудования алгоритм в каждом случае будет свой. Производители предоставляют пользователю возможность форсированного включения. Упало напряжения или поднялось выше нормы, но если вернулось быстро к фиксированному значению, не нужно ожидать срабатывания встроенного таймера. Необходимость в форсированном старте возникает при первом включении, оборудование не отличает режим от нештатной ситуации.

Реле напряжения является малогабаритным, сравнительно дешёвым и простым способом защитить своё оборудование от капризов сети. Отказ в функционировании – при определенных устройствах потребители электроэнергии легко выходят из строя. На просторах интернета обмусоливается тема «выгорания» нулевого провода. Полагаем, никто из читателей не сталкивался с такой дилеммой на практике, смысл: при обрыве упомянутого проводника напряжения соседних фаз между квартирами типичного жилого дома оказывается приложенным к бытовым приборам.

Образование обрыва

Иллюстрации иллюстрирует случае. Дом снабжается сетью трех фаз, напряжение относительно земли составляет 230 вольт. Меж ними падает 400 вольт. Типичная схема снабжения электричеством, рвется нулевой провод ниже распределительного щитка на площадке, меж соседними квартирами приложены 400 вольт. Когда приборы соседних обладают одинаковым сопротивлением, потребляя сравнимый ток, напряжение поделится поровну. Не сложно заметить: в результате у каждой окажутся 190 вольт. Ниже нормы, в большинстве случаев отсутствует непосредственная угроза. Аварию заметят, устранят, как представится возможность.

Другое дело, потребляемый ток отличается в разы. Образуется делитель напряжения с неравнозначными плечами, и в самом неблагоприятном случае к нагрузке квартиры может попасть чуть менее 400 вольт. Понятно, такая ситуация несет опасность для большей части оборудования. На Ютуб иллюстрируют при помощи видео, где сгорает лампочка накала. Здесь пригодится реле напряжения, выключающее питание. На каждые три фазы можно поставить два прибора, одна квартира может сэкономить.
