Виды реле

Электромагнитные реле тока

Реле тока и напряжения отличаются, хотя структура у них похожа. Различие состоит в исполнении катушки. Реле тока имеет малое количество витков на катушке, сопротивление которого невелико. При этом намотка производится толстым проводом.

Обмотка реле напряжения образуется большим количеством витков. Ее обычно включают в действующую сеть. Каждое устройство контролирует свой определенный параметр с автоматическим включением или отключением потребителя.

С помощью реле тока контролируют его силу в нагрузке, к которой подключается обмотка. Информация передается в другую цепь посредством подключения к ней сопротивления коммутирующим контактом. Подключение производится в силовую схему напрямую или через измерительные трансформаторы.

Защитные устройства отличаются быстродействием и имеют время срабатывания в несколько десятков миллисекунд.

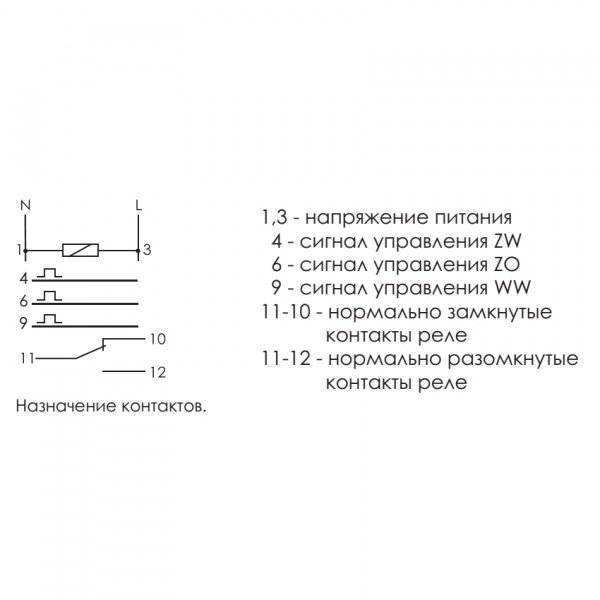

Контакты реле.

В зависимости от конструктивных особенностей контакты промежуточных реле бывают нормально разомкнутые

(замыкающие),нормально замкнутые (размыкающие) илиперекидные .

3.1. Нормально разомкнутые контакты.

Пока напряжение питания не подано на катушку реле, его нормально разомкнутые контакты всегда разомкнуты

. При подаче напряжения реле срабатывает и его контактызамыкаются , замыкая электрическую цепь. На рисунках ниже показана работа нормально разомкнутого контакта.

3.2. Нормально замкнутые контакты.

Нормально замкнутые контакты работают наоборот: пока реле обесточено, они всегда замкнуты

. При подаче напряжения реле срабатывает и его контактыразмыкаются , размыкая электрическую цепь. На рисунках показана работа нормально разомкнутого контакта.

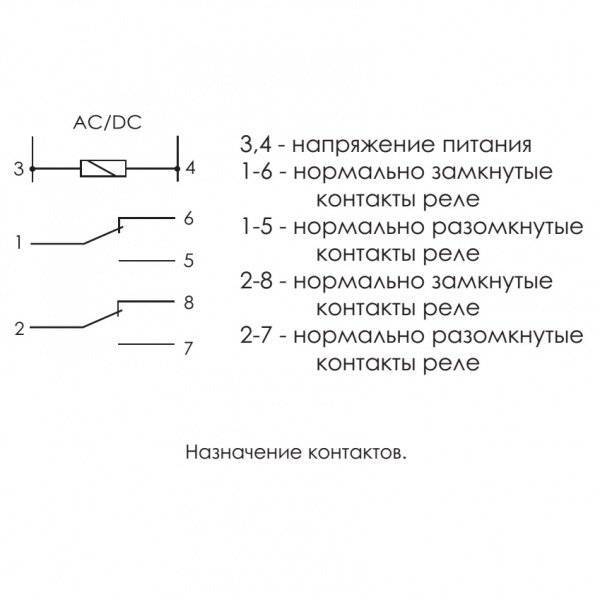

3.3. Перекидные контакты.

У перекидных контактов при обесточенной катушке средний

контакт, закрепленный на якоре, являетсяобщим и замкнут с одним из неподвижных контактами. При срабатывании реле средний контакт вместе с якорем перемещается в сторону другого неподвижного контакта и замыкается с ним, одновременно разрывая связь с первым неподвижным контактом. На рисунках ниже показана работа перекидного контакта.

Многие реле имеют не одну, а несколько контактных групп, что позволяет осуществлять управление несколькими электрическими цепями одновременно.

К контактам промежуточных реле предъявляются особые требования. Они должны иметь малое переходное сопротивление, большую износоустойчивость, малую склонность к привариванию, высокую электропроводность и большой срок службы.

В процессе работы контакты своими токоведущими поверхностями прижимаются друг к другу с определенным усилием, создаваемым возвратной пружиной. Токоведущая поверхность контакта, соприкасающаяся с токоведущей поверхностью другого контакта называется контактной поверхностью

, а место перехода тока из одной контактной поверхности в другую называетсяэлектрическим контактом .

Соприкосновение двух поверхностей происходит не по всей кажущейся площади, а лишь отдельными площадками, так как даже при самой тщательной обработке контактной поверхности на ней все равно будут оставаться микроскопические бугорки и шероховатости. Поэтому общая площадь соприкосновения

будет зависеть от материала, качества обработки контактных поверхностей и усилия сжатия. На рисунке показаны контактные поверхности верхнего и нижнего контактов в сильно увеличенном виде.

В месте перехода тока с одного контакта в другой возникает электрическое сопротивление, которое называется переходным сопротивлением контакта

. На величину переходного сопротивления существенное влияние оказывает величина контактного нажатия, а также сопротивление окисных и сульфидных пленок, покрывающих контакты, так как они являются плохими проводниками.

В процессе длительной работы поверхности контактов изнашиваются и могут покрываться налетами копоти, окисными пленками, пылью, непроводящими частицами. Также износ контактов может быть вызван механическими, химическими и электрическими факторами.

Механический износ происходит при скольжении и ударах контактных поверхностей. Однако главной причиной разрушения контактов являются электрические разряды

, возникающие при размыкании и замыкании цепей в особенности цепей постоянного тока с индуктивной нагрузкой. В момент размыкания и замыкания на контактных поверхностях происходят явления плавления, испарения и размягчения контактного материала, а также перенос металла с одного контакта на другой.

В качестве материалов для контактов реле применяют серебро, сплавы твердых и тугоплавких металлов (вольфрам, рений, молибден) и металлокерамические композиции. Наибольшее применение получило серебро, обладающее малым контактным сопротивлением, высокой электропроводностью, хорошими технологическими свойствами и относительно невысокой стоимостью.

Следует помнить, что абсолютно надежных контактов нет, поэтому для повышения их надежности применяют параллельное и последовательное включение контактов: при последовательном включении контакты могут разорвать большой ток, а параллельное включение повышает надежность замыкания электрической цепи.

Как проверить электромагнитное реле

Работоспособность электромагнитного реле зависит от катушки. Поэтому в первую очередь проверяем обмотку. Ее прозванивают мультиметром. Сопротивление обмотки может быть как 20-40 Ом, так и несколько кОм. При измерении просто выбираем подходящий диапазон. Если есть данные о том, какая величина сопротивления должна быть — сравниваем. В противном случае довольствуемся тем, что нет короткого замыкания или обрыва (сопротивление стремится к бесконечности).

Проверить электромагнитное реле можно при помощи тестера/мультиметра

Второй момент — переключаются или нет контакты и насколько хорошо прилегают контактные площадки. Проверить это немного сложнее. К выводу одного из контактов можно подключить источник питания. Например — простую батарейку. При срабатывании реле потенциал должен появиться на другом контакте или исчезнуть. Это зависит от типа проверяемой контактной группы. Контролировать наличие питания также можно при помощи мультиметра, но его надо будет перевести в соответствующий режим (контроль напряжения проще).

Если мультиметра нет

Не всегда под рукой есть мультиметр, но батарейки есть почти всегда. Давайте рассмотрим пример. Есть какое-то реле в герметичном корпусе. Если знаете или нашли его тип, можно посмотреть характеристики по названию. Если данные не нашли или нет названия реле, смотрим на корпус. Обычно тут указывается вся важная информация. Напряжение питания и коммутируемые токи/напряжения есть обязательно.

Проверка обмотки электромагнитного реле

В данном случае имеем реле, которое работает от 12 V постоянного тока. Хорошо если есть такой источник питания, тогда используем его. Если нет, собираем несколько батареек (последовательно, то есть одну за одной), чтобы суммарно получить требуемое напряжение.

При последовательном соединении батареек их напряжение суммируем

Получив источник питания нужного номинала, подключаем его к выводам катушки. Как определить где выводы катушки? Обычно они подписаны. Во всяком случае, есть обозначения  «+» и «-» для подключения источников постоянного питания и знаки для переменного  типа таких «≈».  На соответствующие контакты подаем питание. Что происходит? Если катушка реле рабочая, слышен щелчок — это притянулся якорь. При снятии напряжения он слышен снова.

Популярные статьи  как выбрать погружной блендер для дома

Проверяем контакты

Но щелчки — это одно. Это значит, что катушка работает, но надо еще контакты проверить. Возможно они окислились, цепь замыкается, но сильно падает напряжение. Может они стерлись и контакт плохой, может, наоборот, закипели и не размыкаются. В общем, для полноценной проверки электромагнитного реле необходимо еще проверить работоспособность контактных групп.

Проще всего объяснить на примере реле с одной группой. Они обычно стоят в автомобилях. Автолюбители называют их по числу выводов: 4 контактные или 5 контактные. В обоих случаях там всего одна группа. Просто четырех контактное реле содержит нормально замкнутый или нормально разомкнутый контакт, а пятиконтактное — переключающую группу (перекидные контакты).

Электромагнитное реле 4 и 5 контактное: расположение контактов, схема подключения

Как видите, питание подается в любом случае на выводы, которые подписаны 85 и 86. А к остальным подключается нагрузка. Для проверки 4-контактного реле можно собрать простейшую связку из маленькой лампочки и батарейки нужного номинала. Концы этой связки прикрутить к выводам контактов. В 4-контактном реле это выводы 30 и 87. Что получится? Если контакт на замыкание (нормально разомкнутый), при сработке реле лампочка должна загореться. Если группа на размыкание (нормально замкнутый) должна потухнуть.

В случае с 5-контактным реле схема будет чуть сложнее. Тут потребуется две связки из лампочки и батарейки. Используйте лампы разного формата, цвета или каким-то образом их разделите. При отсутствии питания на катушке у вас должна гореть одна лампочка. При срабатывании реле она гаснет, загорается другая.

Особенности подключения: типовые схемы

Наиболее распространена схема подключения однофазной нагрузки через релейные контакты или магнитный пускатель для защиты приводных механизмов от возникающих при аварийных ситуациях колебаний напряжения. Её использование допускает возможность регулировки рабочих параметров системы в достаточно широком диапазоне. К примеру, можно установить оптимальную по величине задержку включения.

На приведенной на рисунке схеме реле 220 В подключается напрямую к контролируемой сети. Это позволяет прибору измерить входное напряжение, определить его соответствие допустимым параметрам. Если значение укладывается в заданный диапазон, включается АПВ (автоматический повтор включения). С установленным временным промежутком происходит замыкание контактов и подключение к сети.

Подключение однофазной нагрузки может быть выполнено по схеме, предусматривающей управление коммутационными операциями через магнитные пускатели. Основным отличием в её работе является тот факт, что изначально происходит включение/отключение МП, который в свою очередь подключает или отключает нагрузку. Устройство выбирают в соответствии с характеристиками подключаемого оборудования.

При использовании в схеме промежуточного электромагнитного реле её конфигурация зависит от характера подключаемых нагрузок. В большинстве случаев устройство выполняет функцию контактора, который эффективно распределяет электропитание между элементами нагрузки.

При этом нейтраль подключается к контакту катушки напрямую. Питающий фазный провод подсоединяется через кнопку «Стоп», которая срабатывает на размыкание. Её второй контакт также присоединяется к фазе системы. Для подключения нагрузки используются нормально-замкнутые, а для фазы — нормально-разомкнутые контакты промежуточного ЭМР.

Для обеспечения непрерывной подачи электропитания на катушку один из выходных контактов подключается к нагрузке. Контактная группа при этом замкнута. Для отключения нагрузки и ЭМР электрическая цепь разрывается при помощи кнопки «Стоп». В схему для управления нагрузкой большой мощности может быть дополнительно включён магнитный пускатель. Для управления реле может использоваться терморегулятор, датчики освещённости, движения.

Применение

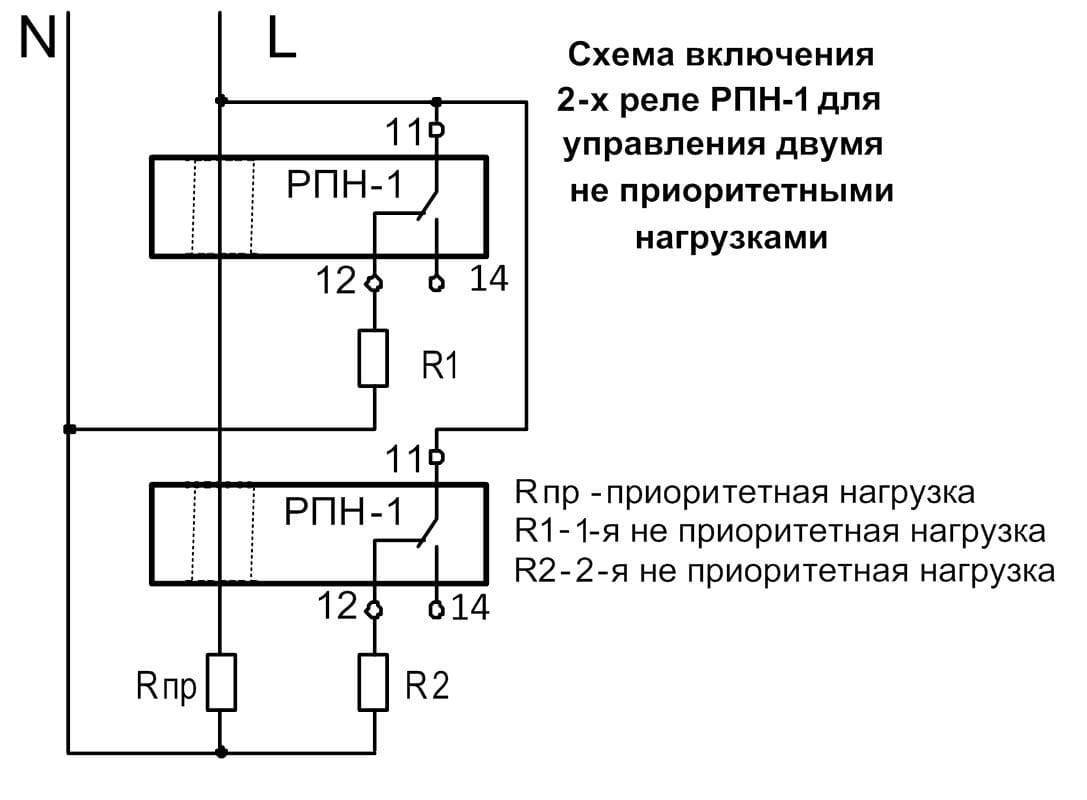

Применяют в случаях, когда одновременная работа всех потребителей приводит к перегрузке питающей сети (ввод электропитания рассчитан на меньшую мощность. чем мощность потребителей, введение лимитов потребления электроэнергии и т. п.). Потребители разбиваются на две группы: приоритетные, отключение которых от сети питания крайне нежелательно (компьютеры, теле- и видеоаппаратура, системы обработки данных и т. п.) и не приоритетные (электронагреватели, различного рода вспомогательное оборудование, электроплиты, электрочайник и т. п.). Ток срабатывания реле устанавливают таким образом, чтобы не допустить перегрузки питающей сети (отключения вводного автомата).

В устройствах релейной защиты наиболее широко распространены токовые реле, реагирующие на недопустимое увеличение тока в защищаемой цепи, и реле минимального напряжения, реагирующие на снижение ниже определенного значения или полное исчезновение напряжения. Токовые реле включаются последовательно, а реле напряжения — параллельно защищаемой цепи. Катушки токовых реле выполняются с малым количеством витков из провода большого сечения и поэтому имеют небольшое сопротивление, а катушки реле напряжения — с большим количеством витков из провода меньшего сечения, чем катушки токовых реле, и поэтому обладают большим сопротивлением.

Реле максимального тока срабатывает, когда проходящий через его катушку ток достигает заранее установленного значения, называемого током срабатывания. При уменьшении тока до определенной величины, называемой током возврата, подвижная система реле возвращается в исходное положение. Отношение тока возврата к току срабатывания называется коэффициентом возврата, который у большинства современных реле находится в пределах 0,8-0,9.

В реле максимального тока мгновенного действия по обмоткам катушек 6, расположенных на полюсах магнитопровода 7, протекает ток от трансформатора тока, включенного в рабочую цепь электроустановки или рабочий ток установки (если его величина не превышает допустимых для реле значений). Когда ток достигнет или превысит величину установленного тока срабатывания, стальной якорь 5 под влиянием магнитного потока, преодолевая противодействие пружины 2, повернется вместе с осью по часовой стрелке, и контактный мостик 3, укрепленный на оси, замкнет верхнюю пару 4 и разомкнет нижнюю пару неподвижных контактов. Возврат подвижной системы контактов реле в исходное положение при уменьшении тока в катушках происходит под действием пружины 2. Для плавной регулировки тока срабатывания служит рычаг 1, кроме того, величину этого тока можно изменять, переключая обмотки катушек. При последовательном соединении катушек каждая обтекается вдвое большим током, чем при параллельном, в результате этого ток срабатывания реле будет в два раза меньше.- Реле не имеет регулировки времени срабатывания

Как устроено электромагнитное реле?

Электромагнитное реле — это электромеханическая система, состоящая, в самом простом случае, из катушки с проводом (обмотки), помещенной на металлический сердечник и подвижной части (якоря), соединенного с пружинящими контактными пластинами. Работа его  основана на принципе электромагнитной индукции.

Виды релеПри подаче напряжения на обмотку по ней протекает ток, возникает электромагнитная индукция, намагничивающая сердечник из магнитомягкого материала.

Популярные статьи  Выключатель нагрузки: виды и применение

Магнитомягкий материал представляет собой специальный сплав на основе железа, который быстро намагничивается и быстро теряет намагниченность при исчезновении электромагнитного поля.

При определённой величине тока в обмотке сила притяжения сердечника превышает силу упругости пружины якоря — и якорь притягивается к сердечнику.

С якорем соединены механические элементы с гибкими контактами, которые при притяжения якоря к сердечнику замыкаются или размыкаются, в зависимости от конкретной конструкции.

Одно реле может иметь несколько групп контактов.

Для уменьшения переходного сопротивления рабочие части контактов покрывают благородными металлами (золото, палладий) или сплавами на основе серебра, кадмия и других металлов. Вид покрытия контактов влияет на стоимость реле в целом.

Для защиты обмотки и контактов от внешних воздействий вся конструкция очень часто помещается в закрытый корпус. На корпус наносится маркировка.

Разновидности реле

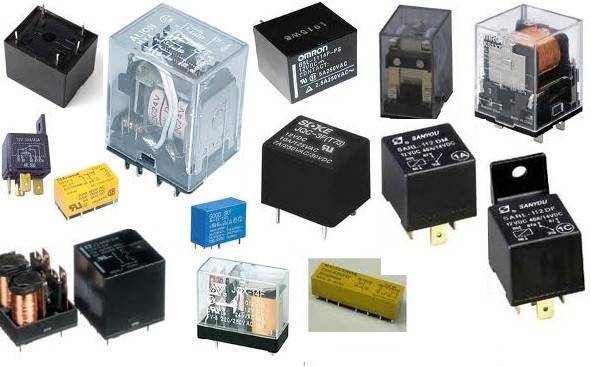

Для решения практических задач применяются виды реле, отличающиеся по характеристикам действия, включения и наличия защиты.

По принципу работы

Герконовое реле

К данным типам реле относятся:

  • Электромагнитные – модели электромеханического типа, работающие от магнитного поля тока обмотки, воздействующего на якорь. Электромагнитный коммутатор бывает нейтральным с реакцией на параметры тока и поляризованным с реакцией на токовую величину и полярность.
  • Электронные – будут работать в условиях больших нагрузок. Конструкция представлена полупроводниковыми элементами для подачи и выключения напряжения.
  • Герконовые – выполняются в виде баллона с вакуумной или заполненной инертным газом катушки. Геркон расположен по центру магнита или подвергается воздействию поля. Эта разновидность активируется при подаче тока на обмотку. После образования магнитного потока и намагничивания пружин закрываются контакты.
  • Электротепловые – функционируют на основе разницы коэффициента расширения при нагреве биметаллических пластин. Тип назначения реле определяется количеством фаз сети.

По типу включения воспринимающего элемента

Реле промежуточное РП-18-54 220В DC

Существуют модификации:

  • Первичные – подключаются в цепь элемента. Могут применяться без трансформаторов измерения, кабелей, источников быстрых токов.
  • Вторичные – подсоединяются посредством трансформаторов с реакцией на колебания тока и напряжения.
  • Промежуточные – ставятся в качестве вспомогательного устройства, усиливают или трансформируют сигналы вторичных моделей.

Тип воспринимающего элемента зависит от устройства реле. Это может быть электромагнит, магнитоэлектрическая, индукционная, электродинамическая система.

По способу воздействия

В зависимости от того, как исполнительный элемент действует на управляемый показатель, бывают приборы:

  • прямого действия – исполнительный элемент воздействует непосредственно на управляющую цепь;
  • косвенного действия – для воздействия на цепь применяются вспомогательные аппараты.

Устройства защиты

Цифровое реле задержки отключения нагрузки

Автоматика срабатывает при колебаниях сопротивления, мощности и напряжения. Бывают реле таких типов:

  • максимальной защиты по току – МТЗ срабатывают по достижению током установленного предела;
  • направленной защиты – помимо тока осуществляется контроль мощности;
  • дифференциальной защиты – устройства реагируют, когда резко изменяется напряжение оборудования или на неисправности в самой сети;
  • дистанционные приборы – защита осуществляется на стандартной и высокой частоте при обнаружении снижения сопротивления или коротких замыканий;
  • дифференциально-фазные аппараты – ДФЗ контролируют фазы с двух концов линии запитки.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

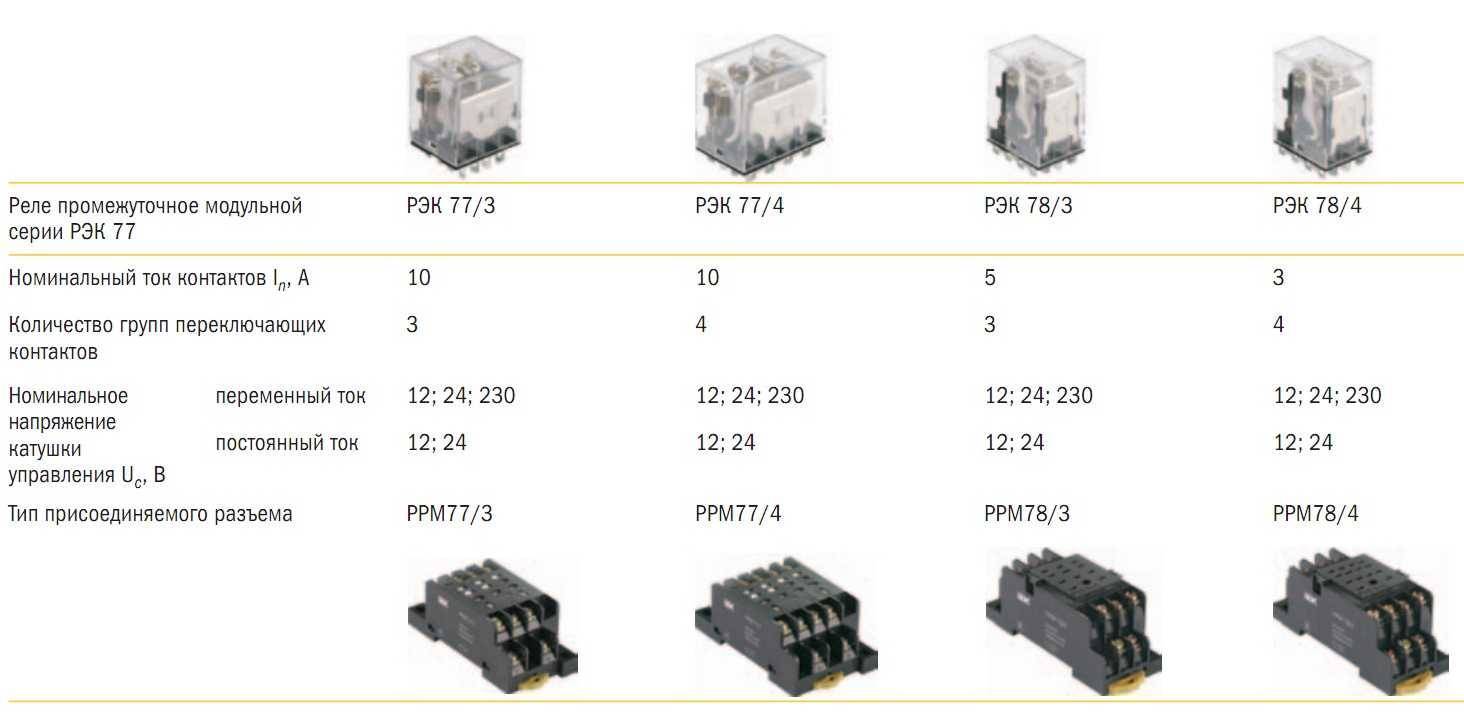

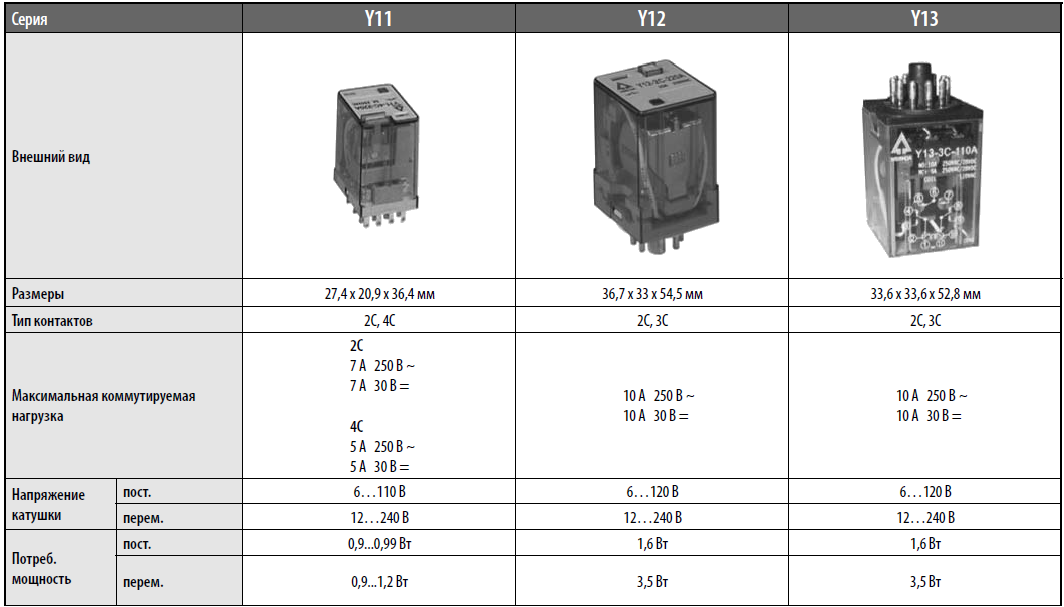

Промежуточное реле 220 В

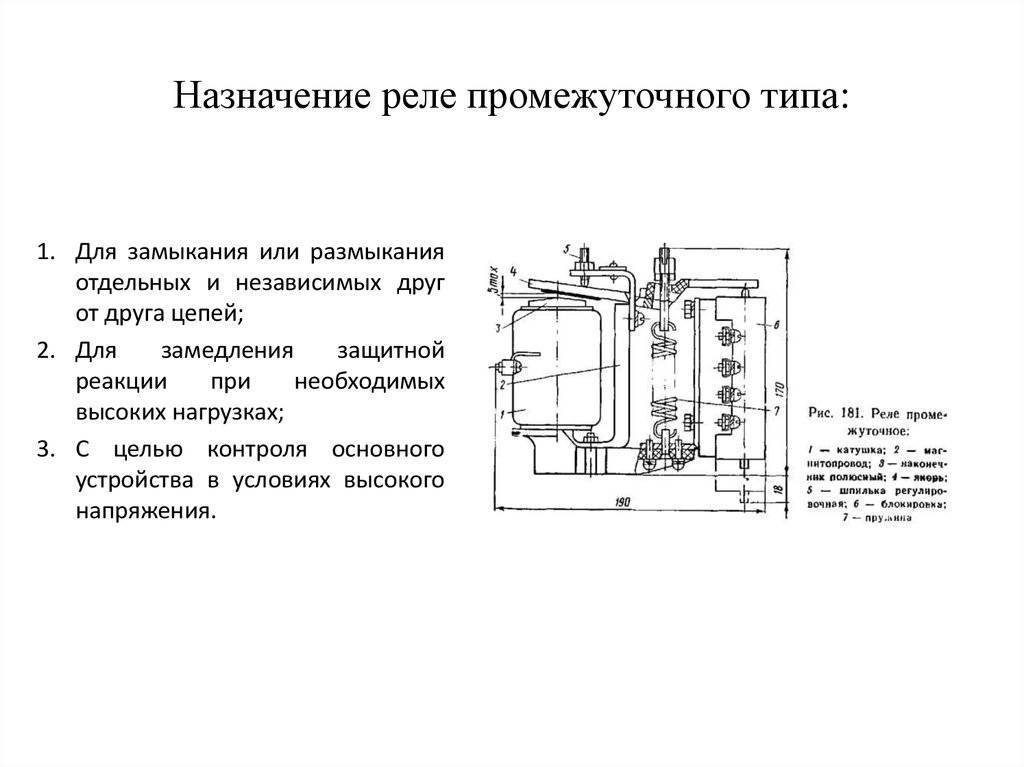

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

  1. подача тока на первое коммутационное устройство;
  2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Популярные статьи  Герконовое реле: принцип действия

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Принцип работы

Электромагнитное реле, принцип действия которого является общим для любого типа, состоит из следующих элементов:

  1. Основание.
  2. Якорь.
  3. Катушка из витков провода.
  4. Подвижные и закрепленные контакты.

Виды реле

Все детали крепятся на основании. Якорь выполнен с возможностью поворота и удерживается пружиной. Когда на обмотку катушки подается напряжение, по ее виткам протекает электрический ток, создавая электромагнитные силы в сердечнике. Они притягивают якорь, который поворачивается и замыкает подвижные контакты с парными неподвижными. При отключении тока якорь возвращается пружиной обратно. Вместе с ним перемещаются подвижные контакты.

От типовой конструкции отличаются только герконовые реле, где контакты, сердечник, якорь и пружина совмещены в единой паре электродов.

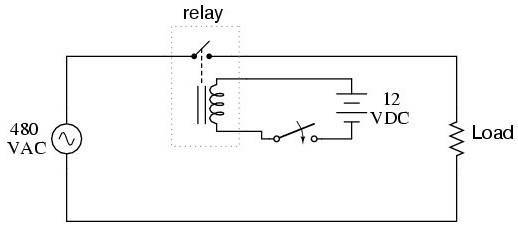

Электромагнитное реле, схема которого изображена ниже, является коммутирующим устройством.

Виды реле

Она типична и в целом показывает, как электрическая энергия преобразуется в магнитную, которая затем преодолевает усилие пружины и перемещает контакты.

Электрические цепи катушки и коммутации ничем не связаны. За счет этого малые токи могут управлять большими. В результате реле электромагнитное является усилителем тока или напряже­ния. Функционально оно включает три основных элемента:

  • воспринимающий;
  • промежуточный;
  • исполнительный.

Первым из них является обмотка, создающая электромагнитное поле. По ней проходит контролируемый ток, при достижении которым заданного порогового значения происходит воздействие на исполнительный элемент — электрические контакты, замыкающие или размыкающие выходную цепь.

  • www.syl.ru

Где используется и как выбрать электромагнитное реле

Сложно в это поверить, но самое простое реле стало причиной быстрого развития компьютеров и компьютерной техники и вот почему: в нем бывает два состояния вкл/выкл, а именно эти два состояния схожи с двоичным кодом транзисторов процессора.

Виды реле

Также это простое устройство нашло широкое применение в промышленности, в транспорте, в бытовом оборудовании, энергетики, космонавтике, медицине и.т.д. С ним мы сталкиваемся ежедневно, но не замечаем этого. Например, в ИБП или стабилизаторе напряжения, мгновенно реагирующим на перепады напряжения.

Справочник по слаботочным электрическим реле 3-е издание –

Критерии для классификации

Классификация реле или «электрических выключателей» связана с типом сигнала и конструктивными особенностями, подключением к однофазным или трёхфазным сетям. Ниже будут рассмотрены основные виды этого устройства.

Твердотельное реле является прибором электронного типа, в котором отсутствуют какие-либо движущиеся (механические) части. Область применения связана с включением и отключением цепей высокой мощности за счёт низкого напряжения. Прибор контроля максимального напряжения сконструирован на противоположном принципе. В связи с его принципом работы оно подключается исключительно к сети с постоянным током.

Под реле задержки времени понимают такие электротехнические устройства, которые используются для замыкания или размыкания цепи не в зависимости от значения поступающего сигнала, а строго спустя установленный промежуток времени. В устройствах присутствует микроконтроллер, регулирующий его работу по времени и управляющий задержкой отключения и включения.

Программируемое реле времени – это и есть прибор с микроконтроллерами, позволяющий пользователю более детально программировать желаемые временные параметры.

Электронное реле времени для создания задержки выключения подразумевает использование разнообразных решений – от цифровых до аналоговых, включая интегральные цепи и таймеры.

Цифровое реле времени делится на несколько типов. Одной из его разновидностей является беспроводное устройство. Блок управления передаёт на него кодированный сигнал. В основном используется в автомобилестроении.

Наиболее ярким примером использования реле времени с задержкой выключения 220 В можно назвать принцип работы старых стиральных машин. Потребителю приходилось поворачивать ручку, после чего внутри были слышны звуки обратного отсчёта.

Электромеханическое реле времени можно эксплуатировать только при подключении к трёхфазной сети постоянного тока. В его состав входит как основная, так и дополнительная обмотка короткозамкнутого типа из медной гильзы.

Достаточно вспомнить, как работают старые стиральные машинки. Для пуска аппарата необходимо было лишь повернуть ручку на несколько делений. При этом машинка начинала работать, а внутри корпуса около ручки что-то начинало тикать. Как только ручка доходила до нулевой отметки, стиральная машина переставала работать. Вот так работало реле времени с задержкой выключения 220 В.

Когда требуется обеспечить защиту электрического двигателя или установки, работающей от трёхфазной сети, используют реле контроля фаз. Значения управляемого сигнала могут контролироваться в зависимости от наличия всех или отсутствия хотя бы одной фазы, перенапряжения, изменения последовательности фаз и т. д.

Во многих бытовых приборах, включая холодильники, телевизоры, стиральные машины и даже котлы, применяются реле контроля напряжения или РКН. Связано это с тем, что такие устройства уязвимы к перепадам напряжения. Они могут выходить из строя как из-за повышения, так и ввиду уменьшения напряжения.

Назначение реле напряжения РН – разъединение и замыкание электрических цепей в случае повышения заданного значение давления. Принцип действия можно сравнить с предохранителями, только с одной разницей – вместо срабатывания от высокого тока оно активируется из-за повышения напряжения.

Для осуществления контроля над станками и целыми комплексами используется промежуточное реле. Один контакт отвечает за активацию станка, в то время как при помощи другого отключается иное устройство.

Импульсное реле характеризуется важным преимуществом над обычным. Речь идёт об отсутствии необходимости в постоянной подаче электроэнергии. Использовать бистальное реле (как ещё его называют) приходится только тогда, когда с заданной мощностью обычное уже не справляется.

Устройство с экзотическим названием герконовое реле размыкает или замыкает управляющую и управляемую сеть за счёт магнитного поля, создаваемого постоянным или внешним магнитом. К примеру, им может быть соленоид.
