Ремонт микроволновки своими руками

Полезные советы

С появлением на вашей кухне микроволновой печи вам следует очень аккуратно с ней обращаться и в точности следовать всем рекомендациям, которые приводятся производителем в инструкции по эксплуатации прибора.

Заниматься устранением неполадок самостоятельно можно при условии, что вы имеете необходимые знания в электротехнике и электронике.

Решив выполнить ремонт печи своими руками, в обязательном порядке необходимо помнить о соблюдении требований безопасности, учитывая, что вам придётся иметь дело с повышенным напряжением и СВЧ-излучением.

Если неисправность микроволновой печи, которые эксплуатируется вами вот уже на протяжении 5 лет, связана с магнетроном, то здесь необходимо задуматься не о замене его новым изделием, а начинать подыскивать новую модель СВЧ-печи.

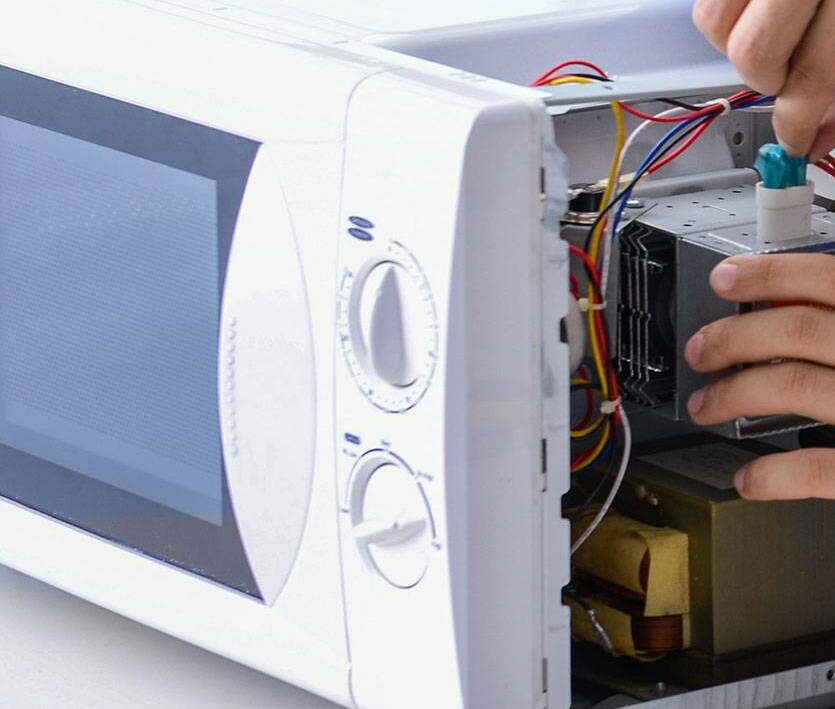

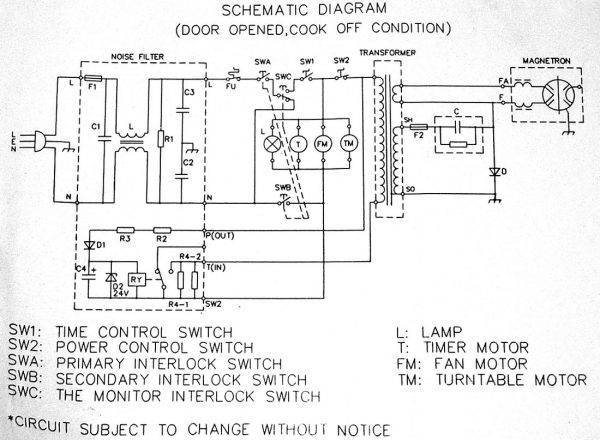

Электрическая схема СВЧ

На основании изложенного выше нетрудно понять, как микроволновая печь устроена, просто рассматривая ее снаружи, заглядывая в камеру и в тыл. Но если захочется что-то починить, полезно в общих чертах понимать, как узлы взаимодействуют между собой. В этом поможет принципиальная схема микроволновой печи. Ее строение только на первый взгляд кажется сложным. Однако любая схема состоит из базовых блоков. В качестве примера стоит посмотреть на устройство модели с механическим аналоговым управлением.

Ремонт микроволновки своими руками

Из схемы ясно видно, как преобразуется энергия и работают системы безопасности. Одним из самых первых контуров всегда выступает шумоподавитель (NOISE FILTER). Именно он гасит колебания, которые формирует разрядник энергии в дверке, защита человека от высокочастотного излучения.

Затем идет система основной безопасности. Это блок контактов в дверке, один отслеживает прилегание к корпусу, второй положение защелки, третий позицию ручки. При незамкнутом состоянии любого из них печь не будет работать.

Третий функциональный блок — приводы и подсветка. Здесь все просто. На двигатель, который крутит тарелку, на вентилятор и лампу, подается постоянное напряжение. Таймер размыкает цепь при окончании установленного временного интервала.

Последний рабочий контур — повышающий трансформатор, датчик контроля температуры магнетрона, его система защиты от пробоя и плавкий предохранитель. И заканчивается схема всегда одинаково. Главным рабочим органом печи, магнетроном.

Профилактика поломок

Для защиты микроволновой печи от повреждений и продления срока службы необходимо следовать ряду простых правил:

Грейте пищу только в «правильной» посуде, которая рекомендуется для применения в СВЧ-печи. Запрещено использовать металлическую тару или посуду с металлическим, серебристым или золотистым напылением

В ином случае высок риск воспламенения техники.
Ничего не ставьте на микроволновую печь сверху.
Не закрывайте контейнеры для еды полностью в процессе нагрева
Это важно для выхода пара.
Не используйте переноски для подключения.
Не грайте алкогольную продукцию.
Не варите / не грейте яйца или иную пищу, для которой установлены ограничения производителем микроволновки.
Накрывайте еду специальным колпаком, чтобы защитить внутреннюю поверхность от попадания жира
Такое простое правило позволяет существенно продлить срок службы изделия.
Устанавливайте СВЧ-печь с учетом рекомендаций завода-изготовителя.
Не включайте микроволновку без еды внутри.
При приготовлении овощей делайте надрезы, чтобы внутреннему соку было куда выходить.
Осторожно закрывайте дверцы, чтобы исключить повреждение защелки и других деталей.
Постоянно мойте микроволновку от жира и остатков пищи, особенно обратите внимание на экран магнетрона. Скопившиеся на нем гряз приводит к искрению и возникновению посторонних шумов.

По возможности используйте жаропрочную посуду, изготовленную из специального стекла.

Ее особенности состоят в способности равномерно распределять тепло, что позволяет быстрей приготовить пищу и избежать последствий.

Для нагрева / приготовления лучше использовать прозрачную и овальную емкость. В качестве альтернативы можно использовать фарфоровую, стеклянную, специальную пластиковую или керамическую посуду.

Неисправности сетевого шнура и предохранителей

Если бытовой прибор совсем не включается, то наиболее вероятной поломкой, в этом случае, будет являться разрушение защитного плавкого проводника либо токоведущей медной жилы сетевого шнура. Приступать к непосредственной диагностике бытового прибора следует только после того, как розетка, к которой подключается бытовой прибор, будет проверена на работоспособность.

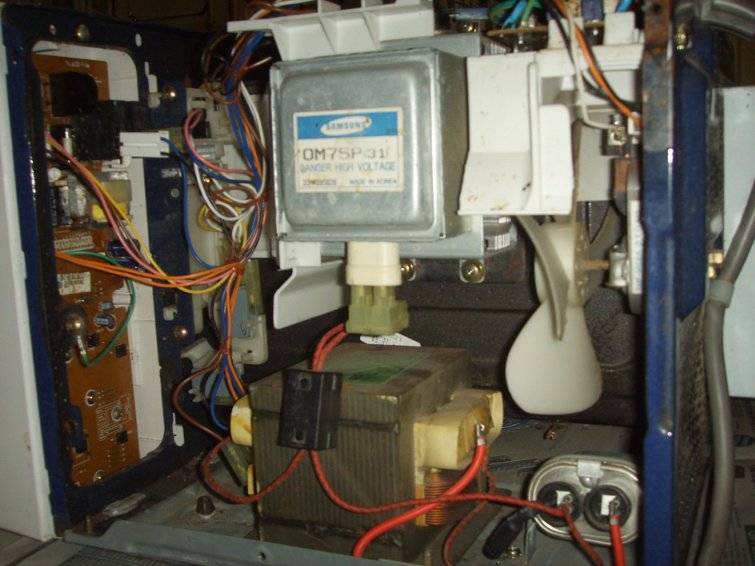

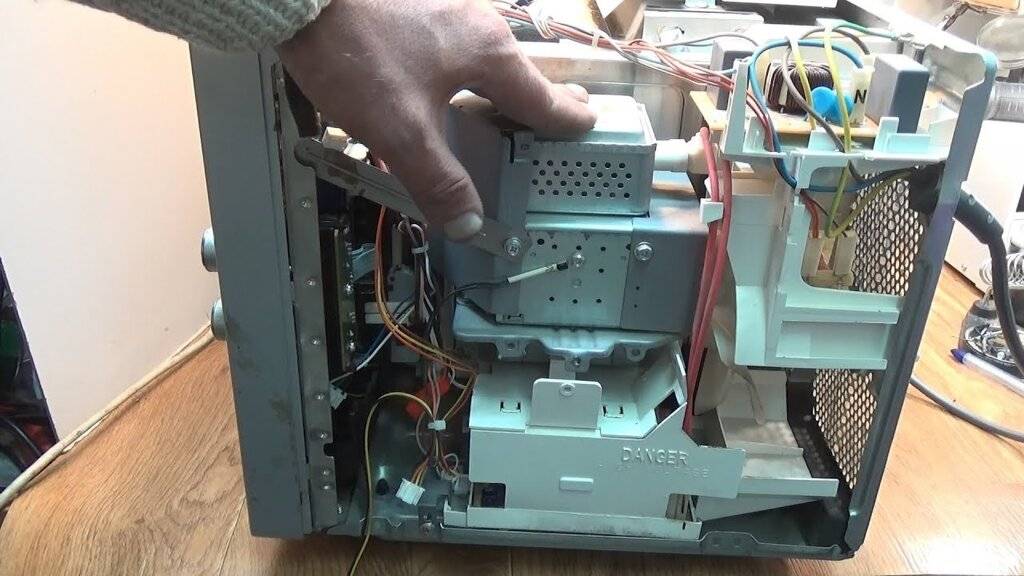

Разбирать микроволновую печь следует только после того, как прибор будут отключён от сети 220 В. Для доступа к внутренним компонентам прибора, у большей части моделей микроволновых печей необходимо открутить несколько шурупов удерживающих заднюю крышку, предварительно установив устройство на бок и закрыв дверцу.

После того как крышка будут демонтирована, необходимо , прежде чем приступать к ремонту электроники. Конденсатор обычно располагается в непосредственной близости от трансформатора. Данный электронный элемент может иметь довольно большой заряд электричества, поэтому его выводы следует замкнуть через проводник сопротивлением не менее 10 МОм.

Начинать диагностику следует с проверки электрического шнура со штепсельной вилкой. Данную операцию можно выполнить с помощью мультиметра предварительно включив на измерительном приборе режим измерения сопротивления.

Мультиметр

Для выполнения диагностики достаточно измерить проводник от штепсельной вилки до клемм на плате сетевого фильтра. Если провод окажется повреждённым, то его следует заменить либо, если обрыв медной жилы находится на участке провода расположенного внутри прибора или в непосредственной близости от корпуса, обрезать и соединить с клеммами фильтра неповреждённый отрезок электрического кабеля.

Популярные статьи  Крепление люстры к натяжному потолку

Предохранитель сетевого фильтра также проверяется с помощью мультиметра или тестера. После перевода измерительного устройства в режим измерение сопротивления необходимо коснуться щупами металлической части данного элемента с обоих сторон. Если проводимость тока будет отсутствовать, то деталь следует заменить. Для замены необходимо подобрать предохранитель, который должен полностью соответствовать по напряжению и току.

Высоковольтный предохранитель

Чтобы минимизировать вероятность пробоя проводника на «массу» данный элемент защиты, как правило, находится в пластмассовом боксе. Диагностика высоковольтного предохранителя также осуществляется с помощью мультиметра или тестера. Если внутренний проводник окажется перегоревшим, то предохранитель необходимо заменить на деталь, которая будет идеально подходить по вольт-амперным характеристикам.

К сожалению, неисправности современных СВЧ печей не ограничиваются только перегоранием защитных элементов и неисправностью сетевого шнура. Далее будут рассмотрены не менее часто встречающиеся поломки микроволновых печей, для ремонта которых потребуется затратить намного больше времени и денег.

Поломка одна — причины разные

Если не крутится поддон, готовить, как прежде не получится — пища будет прогреваться только с двух сторон. С некачественным разогревом еще можно некоторое время мириться, но о приготовлении сырых продуктов речь идти не может.

Самый простой способ решить проблему — обратиться в сервисный центр. А что делать, если до него далеко: вызвать частного мастера или устранить поломку своими руками? Все зависит от причины неисправности. Одна и та же поломка может быть вызвана совершено разными предпосылками. В каком-то случае удается справиться с проблемой самостоятельно, в другом без специалиста не обойтись.

Определение неисправности

Каждая поломка сопровождается своими симптомами:

  1. Внутри печи что-то сверкает, трещит и стреляет. Это явление наблюдается при разрушении слюдяной накладки, закрывющей выход волновода в камеру. Тоже происходит при прогорании защитного колпачка магнетрона.
  2. Не разогревается пища, помещённая в камеру. Поддон вращается, подсветка работает. Проблема возникает из-за перегорания высоковольтного предохранителя или пробоя конденсатора.
  3. Микроволновая печь плохо греет. Это происходит из-за низкого напряжения в электросети или потери магнетроном эмиссии.
  4. Печь не включается. Сначала проверяется целостность шнура питания, предохранителя и наличие напряжения в розетке. Затем состояние блокировочных микропереключателей, включающихся при закрытии дверцы. Если всё исправно – причина в окислении контактов термореле, размещённого на корпусе магнетрона.
  5. Не вращается поддон. Срезана муфта, соединяющая вал двигателя с поддоном или неисправен мотор.
  6. При работе печь, в частности Mystery mmw, издаёт громкое гудение. Неисправен трансформатор или вентилятор.
  7. Не выполняются набранные команды. Возможно, из-за высокой температуры подгорели контакты блока управления.
  8. Не отображается индикация или таймер. Нарушена работа микропроцессора. В таком случае ремонт сенсорной панели управления стоит доверить мастеру.

Неисправен высоковольтный трансформато

Для преобразования электрического тока в микроволновой печи используется высоковольтный трансформатор, неисправность которого может привести к неработоспособности прибора

Во время проведения диагностики трансформатора следует проявлять осторожность по причине возможно наличия опасного напряжения. Чтобы исключить вероятность удара электрическим током, прибор перед ремонтом необходимо отключить от сети 220 В

Также следует разрядить высоковольтный конденсатор через сопротивление не менее 10 мОм. Когда остаточное напряжение будет отсутствовать, можно приступать к диагностике высоковольтного трансформатора.

Сначала следует проверить на обрыв первичную обмотку. Для этой цели необходимо снять с соответствующих контактов клеммы и мультиметром, который включённым в режим измерения сопротивления до 200 Ом, произвести измерение обмотки. Если первичная обмотка трансформатора не перегорела, то прибор покажет сопротивление в пределах 2 — 5 Ом. В противном случае сопротивление будет полностью отсутствовать.

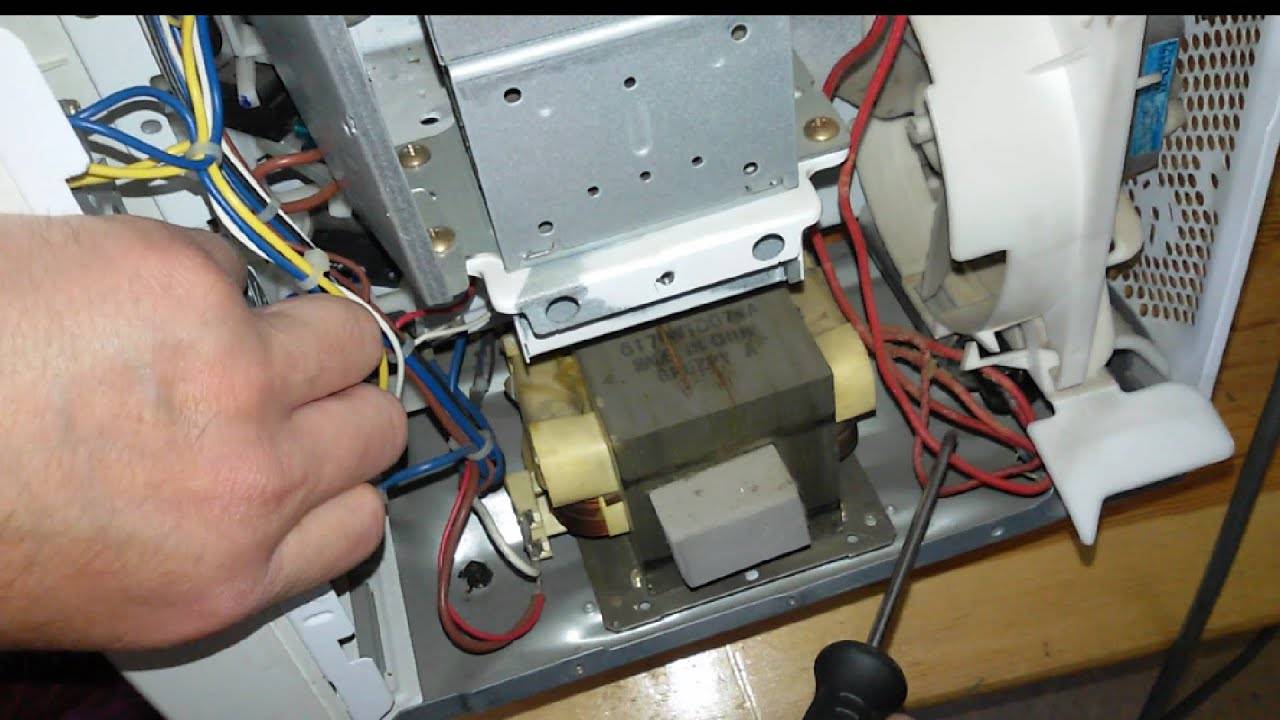

Трансформатор

Если первичная обмотка цела, то следует перейти к измерению сопротивления вторичной обмотки. Для прозвона вторичной обмотки трансформатора необходимо перевести мультиметрв режим измерения сопротивления до 2 кОм. Для измерения сопротивления щуп прибора следует соединить с клеммой вторичной обмотки, а другой — с корпусом трансформатора. В зависимости от мощности прибора показание сопротивления вторичной обмотки должны находиться в пределах 140 — 350 Ом.

При значительном отклонении от этого показателя можно диагностировать межвитковое замыкание, возникновение которого может привести к перегреву детали и чрезмерной шумности во время работы бытового прибора. При полном отсутствии сопротивления во вторичной обмотке можно констатировать перегорание обмотки трансформатора.

Во всех случаях неработоспособности высоковольтного трансформатора, починить самостоятельно данную датель не удастся, поэтому чтобы отремонтировать микроволновку следует заменить высоковольтный трансформатор, на исправныю и подходящую по напряжению и мощности деталь.

Диагностика

Если печь не включается должным образом, или же не работает совсем, хозяева могут справиться с поломкой самостоятельно. Для этого, необходимо использовать специально разработанный общий перечень.

Так им удастся отфильтровать неисправности и выявить правильный способ ремонта:

  1. Выявить основную неисправность.
  2. Сравнить признаки поломок с перечнем самых популярных проблем. Как правило, все бренды печей СВЧ наделены схожим механизмом, поэтому зачастую имеют аналогичную природу неисправностей.
  3. Необходимо трезво оценить свои возможности и понять, сможет ли хозяин починить её собственными усилиями?
  4. Если же ремонтом будет заниматься хозяин, ему нужно заняться поиском запасных деталей, без которых ремонт будет невозможен.

Передняя панель

На передней панели микроволновой печи механический программатор, задающий режимы. Под круглой ручкой кроется вал, снабженный (в нашем случае) двумя кулачковыми дисками. Первый отвечает за питание трансформатора, формирующего питание магнетрона, второй — за кварцевые лампы гриля. Кулачковыми механизмами управляемы кнопки двух реле:

  • транзистора ключа, блокирующего питание магнетрона;
  • кварцевых ламп гриля.
Популярные статьи  Гирлянда на солнечных батареях

Ремонт микроволновки своими руками

Если кулачок низкий, кнопка отпущена, реле в нормальном положении. При большой высоте выступа кнопка реле нажимается. Несложно заметить, что так обеспечим постоянную подачу напряжения, а нужно регулировать мощность. Поговорим ниже, но сперва вернемся к пусковому реле. Штуковина, снимающая в начальный момент токовую нагрузку, подключается параллельно входной обмотке трансформатора. Силовые контакты включаются последовательно. Параллельно реле стоят конденсатор и стабилитрон.

Когда идет фронт, образующий искру, емкость представляет перепаду нулевое сопротивление, индуктивность трансформатора отделена разомкнутыми контактами. Большой ток не течет! Емкость начинает заряжаться до напряжения, ограничиваемого стабилитроном. Разряжаться мешает диод, включенный в нужном направлении. Когда превышено пороговое значение, реле срабатывает, и течет большой ток трансформатора и питания магнетрона. За счет продуманного хода таймеры микроволновых печей с защитным реле почти не горят. Теперь программатор!

Снабжен шестереночной, зубчатой передачей, регулирующей ход часов. В зависимости от этого изменяются промежутки работы и простоя магнетрона. Чем дольше отдых, тем меньше и выделяемая мощность. О магнетроне, добавим: введение инверторного управления перекладывает управление циклами с таймера на сенсорную схему измерения температуры. Датчик оценивает спектр излучения пищи и решает, как работать микроволновой печи

Меняется уже не время простоя (работы) цикла, а скважность следования импульсов. Чаще идут пакеты, больше мощность

В результате появляется возможность гибкой подстройки под создавшуюся ситуацию.

Ремонт микроволновки своими руками

Виды неисправностей и способы устранения

Практически все модели имеют одинаковые проблемы и неисправности. Случается, что прибор вроде работает, но пищу не подогревает. Это может говорить о поломке конденсатора, магнетрона или выпрямительного диода. Чтобы починить микроволновку, нужно подготовить:

  • плоскогубцы;
  • паяльник;
  • ключи (газовый и разводной);
  • набор отверток;
  • кусачки;
  • любой имеющийся в наличии прибор, при помощи которого можно измерить постоянный и переменный ток.

Все эти инструменты могут понадобиться при проведении ремонтных мероприятий. Кроме этого, необходимо соблюдать требования по безопасности, так как работа связана с высоким напряжением, что опасно для жизни.

Разрушение колпачка

Очень часто печь перестает функционировать из-за разрушения колпачка, который находится на магнетроне. Дело в том, что у него очень тонкий и ненадежный алюминиевый корпус, который просто не справляется с нагрузками. А постоянное воздействие СВЧ-волн приводит к его разрушению. Особенно часто эта проблема встречается в старых микроволновках, которые эксплуатировались длительное время. Выявить эту проблему можно по характерному шуму и искрам, возникающим при работе.

Ремонт микроволновки своими рукамиЧтобы проверить устройство, необходимо снять трансформатор и осмотреть колпачок, в случае разрушения проблему можно решить двумя способами:

  • установить новый;
  • перевернуть элемент.

Первый способ, естественно, лучше, можно сделать заказ на новый элемент или просто отнести магнетрон в сервисный центр, где его отремонтируют. Второй способ подразумевает временное использование, хотя и в этом случае деталь может прослужить довольно долгий срок. Для этого нужно повернуть элемент на 180 градусов, и он вновь заработает. Это объясняется тем, что вся нагрузка приходится только на одну половину колпачка.

Перегорание защитной слюды

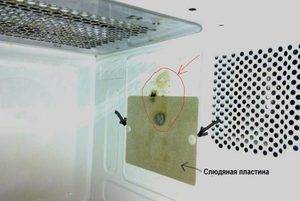

Такая поломка происходит от попадания брызг в крышку волновода. После этого антенна магнетрона и защитная крышка начинают искрить между собой. А если в устройстве имеются крошки или подтеки пищи, они начинают пригорать, а это приводит к тому, что на крышке появляются локальные прогары. Избавиться от них можно при помощи медицинского спирта или растворителя.

Ремонт микроволновки своими рукамиЕсли же состояние слюдяной пластины очень плохое, ее придется менять. Демонтировать ее несложно, достаточно открутить саморезы с помощью обычного кухонного ножа, а в некоторых моделях и вовсе крышка крепится на заклепки. После того как элемент снят, его требуется уложить на подготовленный материал и обвести карандашом, а уже после вырезать тем же ножом. Ножницы использовать не рекомендуется, так как они могут надломить слюду.

Разбираясь в устройстве микроволновой печи можно достаточно легко выявить неисправность, а самостоятельный ремонт позволяет сэкономить неплохие деньги, так как услуги сервисных центров стоят дорого.

Конструкция

Чтобы сделать ремонт на дому микроволновок panasonic своими руками, нужно знать основные элементы, которые обеспечивают её работу. Микроволновая печь, будь это Мистери 2018g; или любая другая, состоит из следующих функциональных блоков:

  • магнетрона, соединённого с камерой волноводом;
  • трансформатора;
  • высоковольтного предохранителя;
  • высоковольтного диода;
  • конденсатора;
  • блока управления.

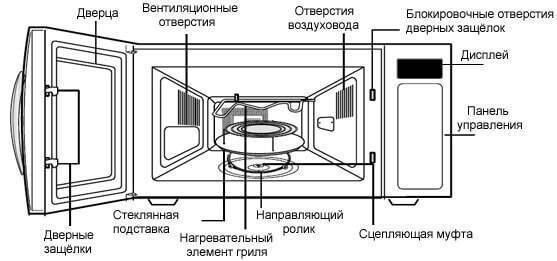

Конструкция микроволновки.

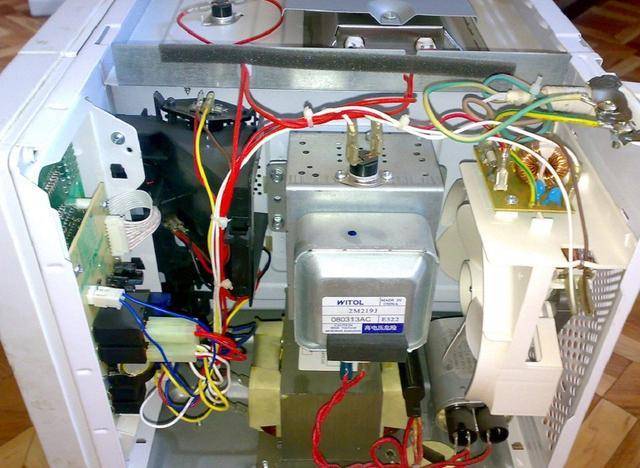

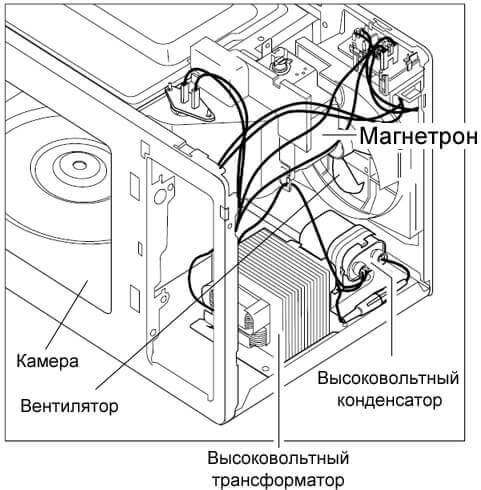

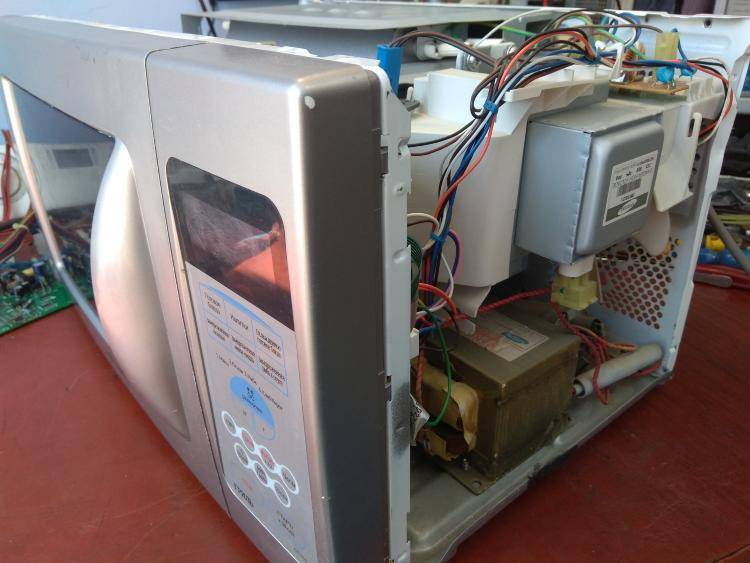

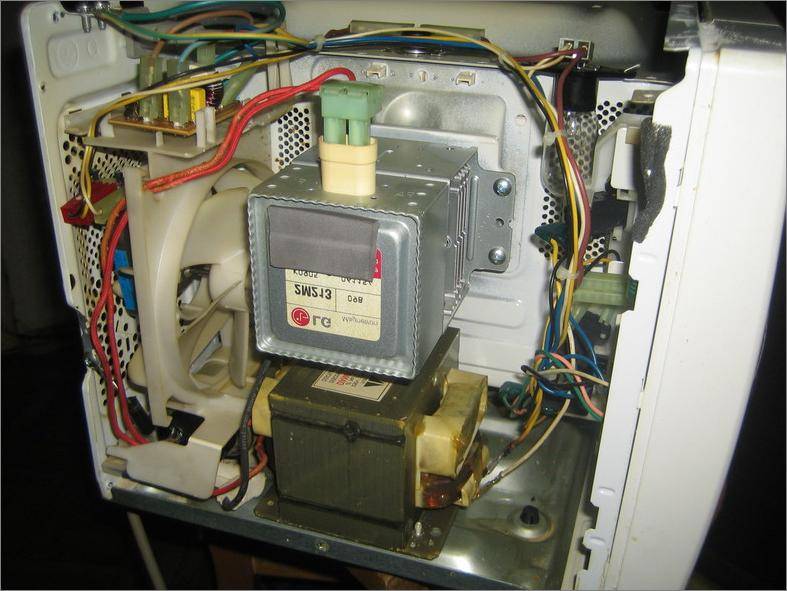

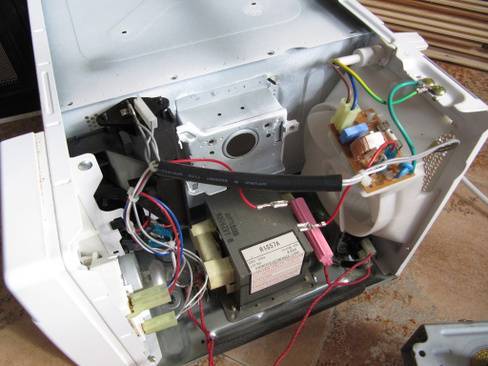

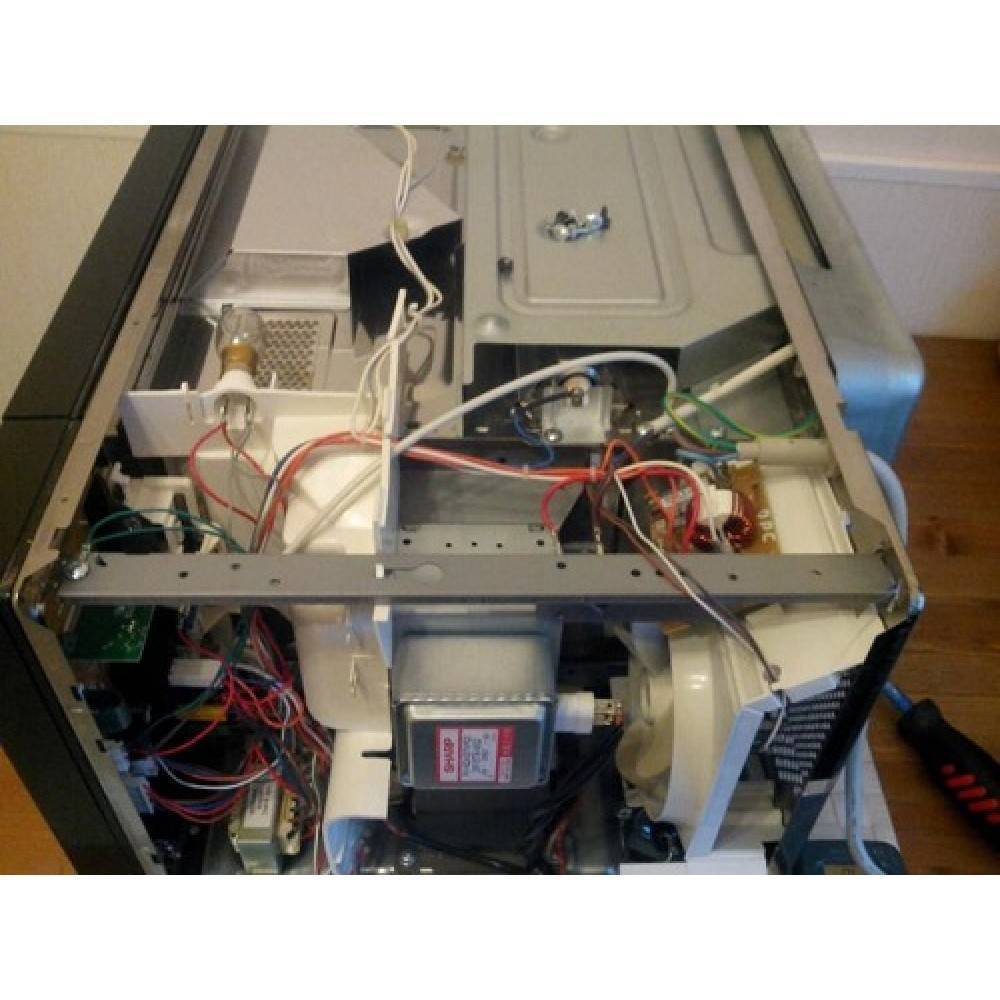

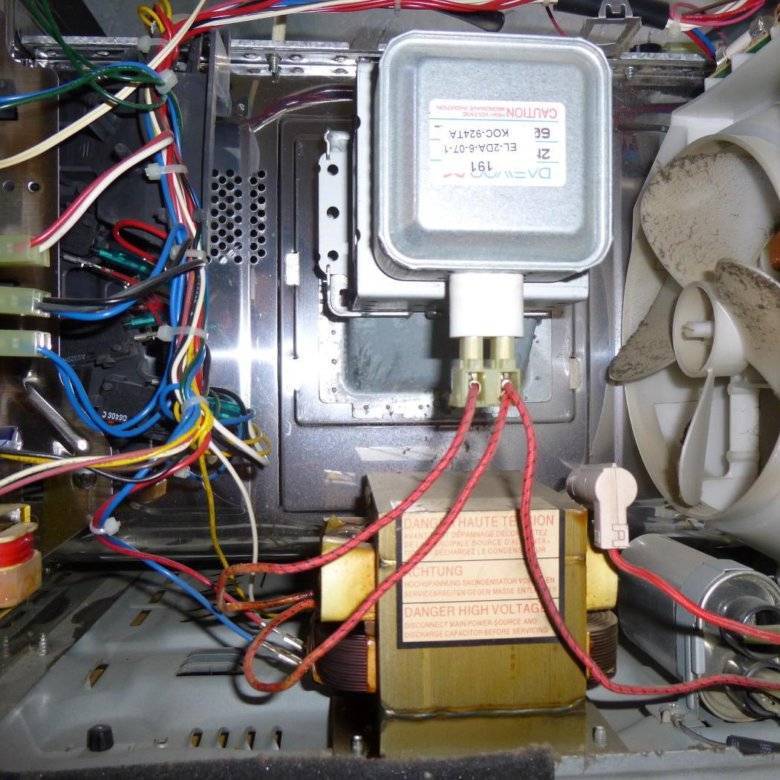

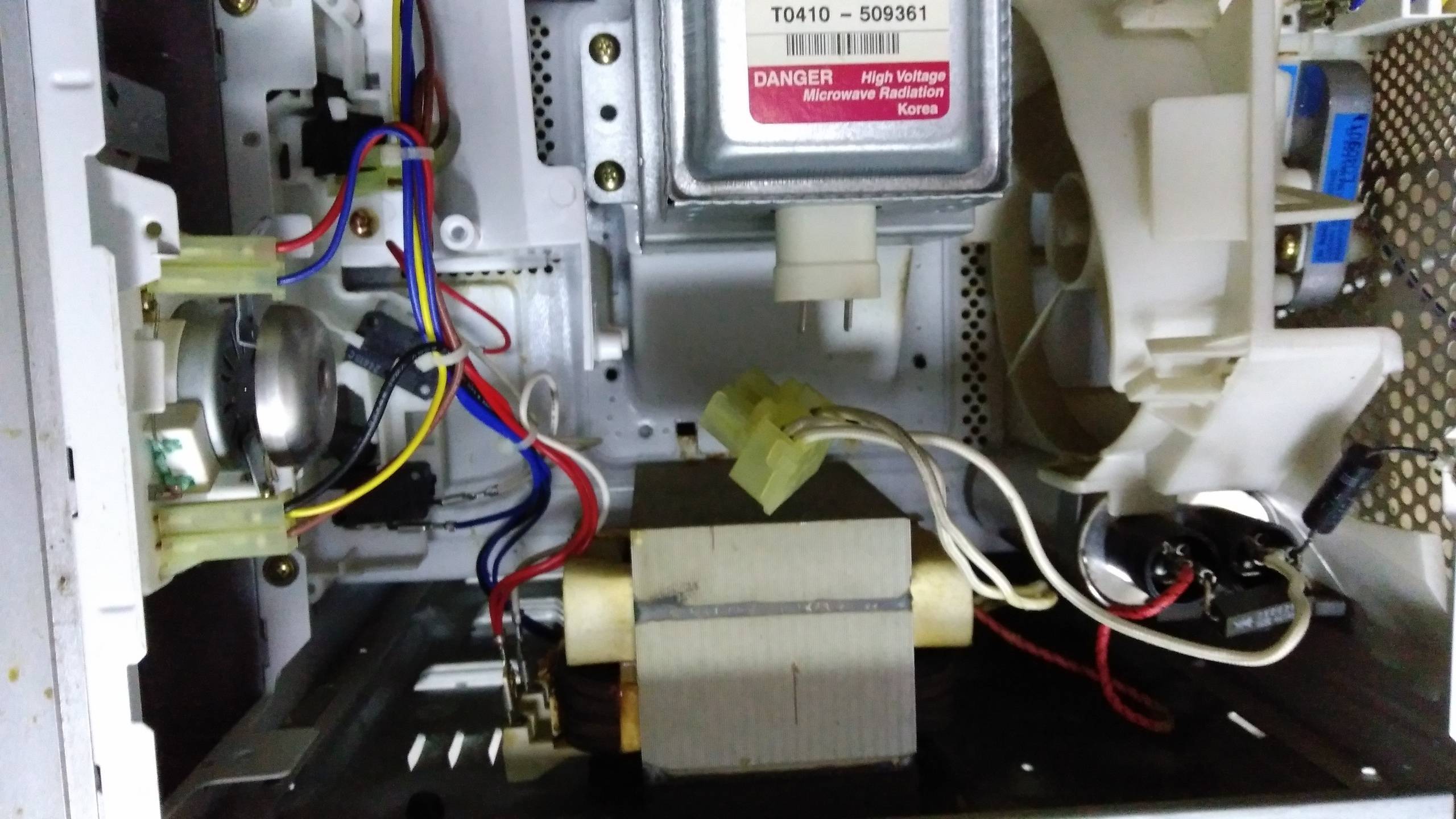

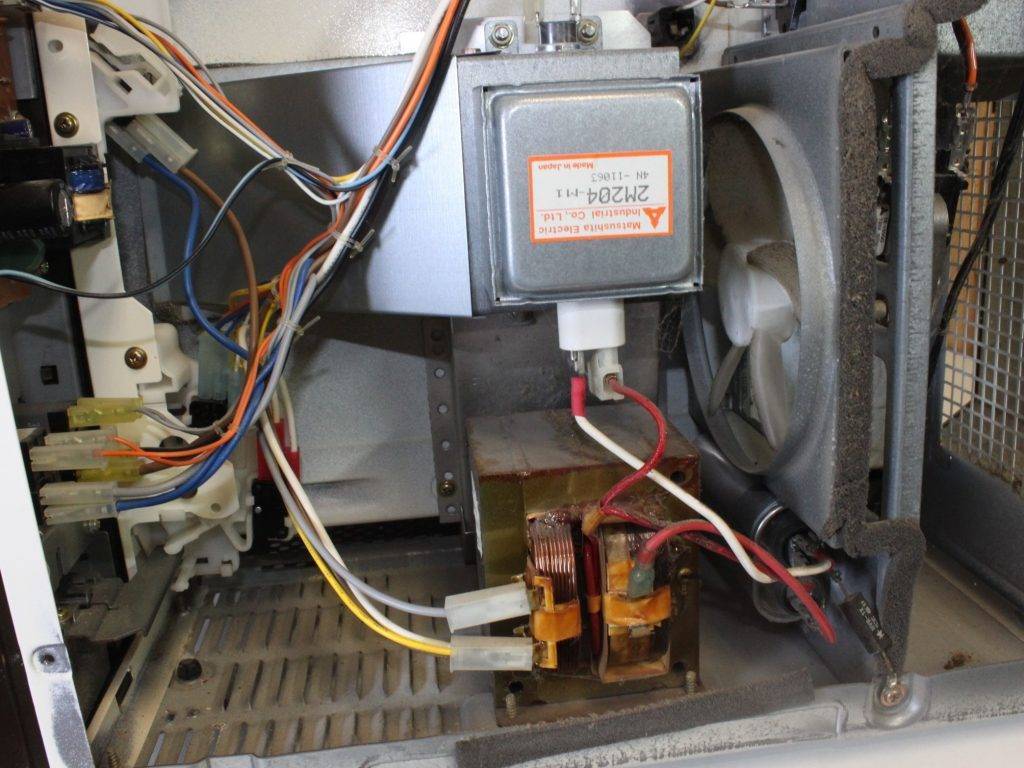

Элементы микроволновки. Магнетрон размещён в центре отсека. Трансформатор, состоящий из наборного металлического сердечника с катушкой, помещён ниже. С правой стороны от него находится плата с конденсатором, диодом и предохранителем. Блок управления обычно размещён рядом с панелью установки режимов работы.

При включении печи на вторичных обмотках трансформатора появляются 2 напряжения – 6,3 В и 2 кВ.

Низкое подаётся на нить накала магнетрона, а высокое на удвоитель напряжения, состоящий из диода и конденсатора, и затем на анод. В результате возникает свч-излучение, используемое печами для разогрева и приготовления пищи. Мощность микроволн регулируется с помощью блока управления микроволновки.

Принцип работы микроволновки

Для ремонта / обслуживания любого оборудования, в том числе микроволновки, необходимо знать принцип ее работы. Рассмотрим базовые элементы и их назначение.

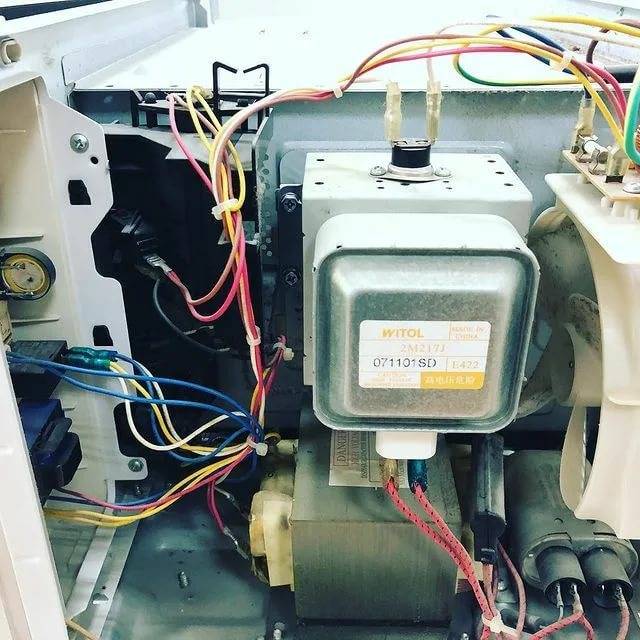

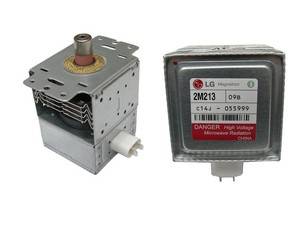

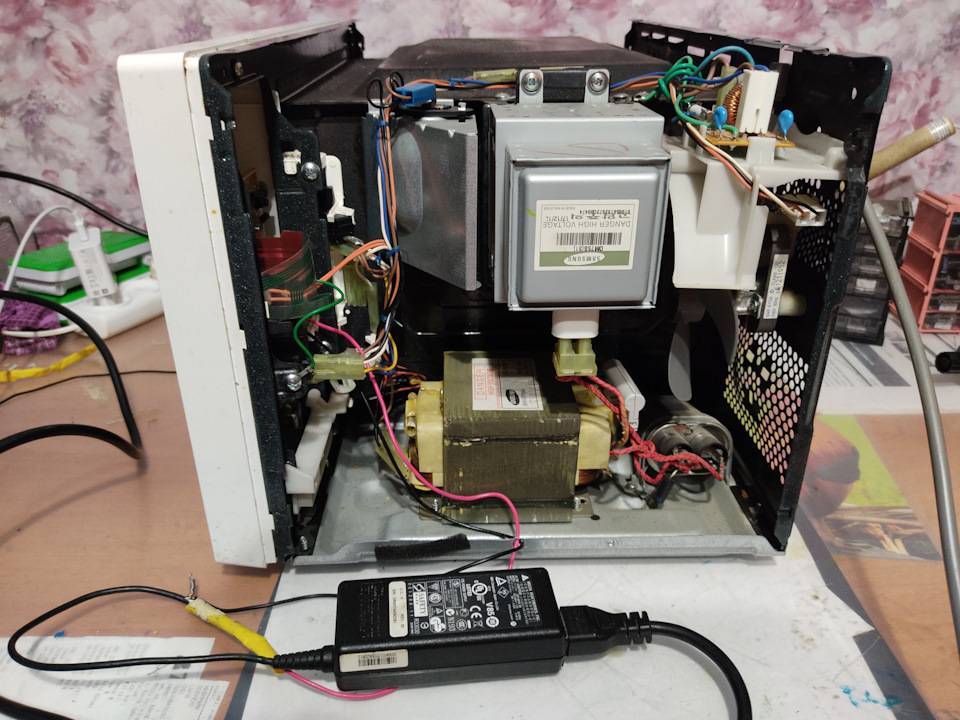

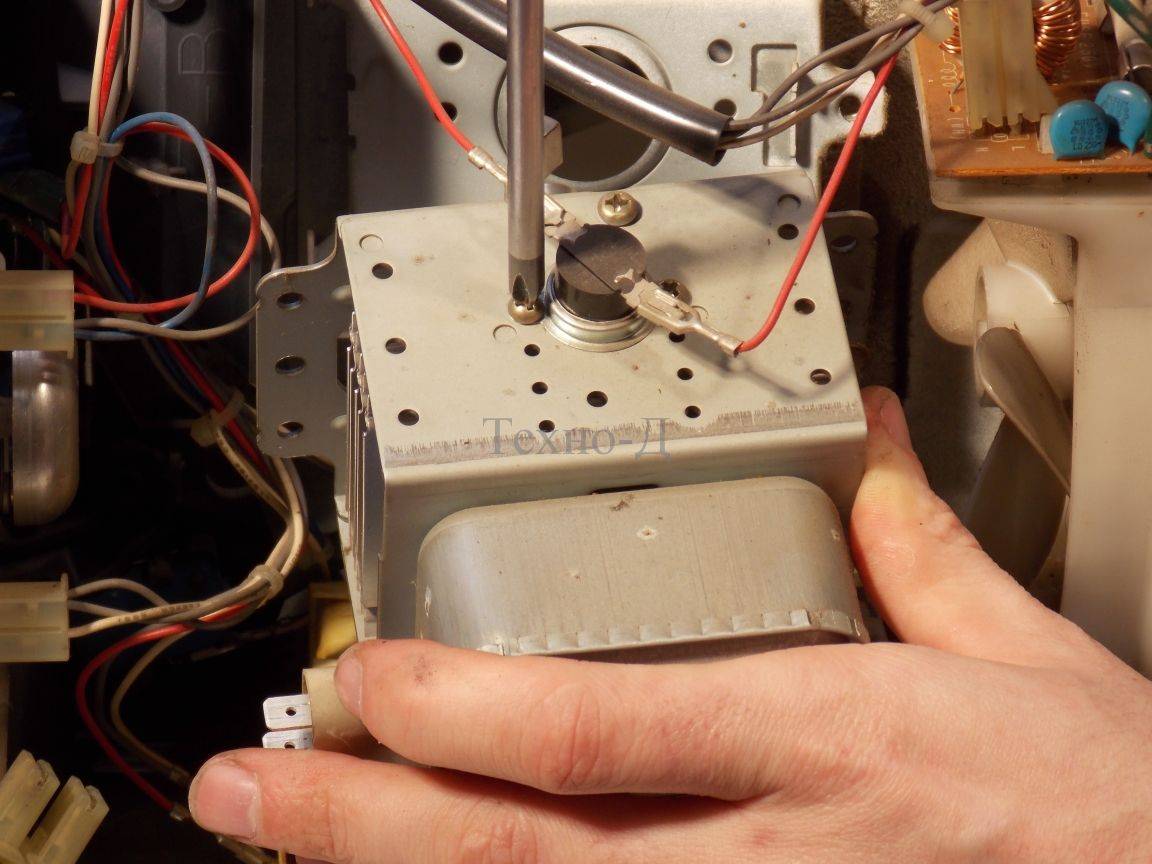

Магнетрон

В основе микроволновой печи лежит магнетрон, который после включения выдает СВЧ-энергию и распределяет ее по внутренней части.

Популярные статьи  Как снимать показания электросчетчика

Экран магнетрона расположен внутри микроволновки справа за стенкой, где находится панель управления. Он выполнен в виде накладки, которая крепится на защелках или саморезах.

Функция экрана – защита магнетрона от попадания частичек продуктов из зоны приготовления.

Устройство соединяется с камерой с помощью прямоугольного волновода, который закрывается крышкой из стекла или пластика.

Источник питания

В роли источника питания выступают трансформаторы-стабилизаторы, являющиеся наиболее сложным и дорогостоящим элементом.

В качестве дополнительного оборудования применятся умножитель, в состав которого входит емкость и диодный мост.

После подачи напряжения на магнетрон включается и вентилятор, который распределяет теплый воздух и тем самым ускоряет процесс приготовления.

Корпус

Микроволновка имеет прямоугольный корпус, что имеет ключевое значение при нагреве.

Тепло и волны, которые вырабатываются во время работы, отражаются от поверхностей и равномерно распределяются внутри.

Дополнительным плюсом является вращение блюдца, на котором установлена еда. Эту функцию обеспечивает специальный двигатель.

Панель управления

Настройка работы микроволновой печи осуществляется с помощью панели управления.

В зависимости от сложности оборудования она может быть механической (вращающиеся рукоятки) или сенсорной (кнопки).

Дополнительно предусмотрено ряд защит, обеспечивающих безопасность эксплуатации.

К примеру, при открытии дверцы печь автоматически прекращает работать. Также есть таймер с выключением через определенное время.

Дверца

При изготовлении микроволновой печи особое внимание уделяется дверце. Зазор между ней и корпусом должен быть минимальным

По периметру установлен ВЧ дроссельный затвор, выступающий в качестве преграды для опасных волн.

Кроме того, при изготовлении применяется пластмасса, способная поглощать излучение.

О безопасности

Вопреки распространенному мнению микроволновка не выделяет радиоактивных волны, поэтому при нагреве в продуктах сохраняется не меньше 75% полезных веществ.

Проверка системы блокировки

Независимо от модели микроволновой печи внутри находится магнетрон, который является радиоизлучающим устройством

Если не применять меры предосторожности излучение может нанести огромный вред здоровью человека. Дверца с прозрачным стеклом и металлической сеткой не позволяет излучению проникать наружу

Она плотно соединяется с корпусом, именно в этом месте электромагнитная волна имеет нулевое значение.

Очень важно регулярно проводить диагностику системы блокировки:

Сначала осмотреть дверцу, чтобы определить плотность прилегания и надежность запирания. Для этого можно использовать лист бумаги. Поместить ее между дверцами и корпусом, прижать, попробовать извлечь из камеры. Если прикладываются усилия для извлечения бумаги, значит все в порядке. Свободный выход листа говорит о том, что необходимо выполнять регулировку дверцы. Настройка производится в двух местах: зона петель и замка. Основная цель – это плотное примыкание дверцы с основанием, чтобы излучение не распространялось за пределы бытового прибора

Следует уделить особое внимание микропереключателю, как в открытом, так и закрытом состоянии. Прозвонить их при помощи тестера и если обнаружатся неполадки заменить оба, поскольку эксплуатационный ресурс у них одинаковый

Чтобы уменьшить зазор необходимо:

  • ослабить винты крепления петель дверцы,
  • нажать на верхнюю часть створки таким образом, чтобы уплотнитель плотно прилегал к камере печи,
  • зажать винты петель дверцы.

Внимание! СВЧ не будет включаться, если не подается сигнал на электронный модуль управления о закрытой двери. В таком случае контакты разомкнуты, а значит, концевой выключатель сломался

Его следует заменить.

Признаки и причины поломки СВЧ

Поломка СВЧ нарушает заведенный порядок на кухне, отнимает много свободного времени на разогрев и приготовление блюд. Использование неисправной техники только усложнит дальнейший ремонт, поэтому эксплуатацию следует прекратить при обнаружении малейших признаков неисправности:

  • Микроволновка плохо разогревает блюда, тарелка нагревается, а еда остается холодной. Иногда печь работает, дисплей горит, но прибор не греет.
  • Гриль не включается.
  • При открытии дверцы микроволновки не горит лампочка.
  • СВЧ печь не отключается даже после окончания программы.
  • Панель управления не работает.
  • Сенсорные кнопки на передней панели не переключают режим, не выбирают программу.
  • Микроволновка гудит и подает другие посторонние звуки.
  • Поддон крутится не плавно, а вращается рывками.

Самостоятельный ремонт подобных неисправностей крайне нежелателен, может привезти к более сложным поломкам и прочим неприятностям.

Конструкция

Чтобы сделать ремонт на дому микроволновок panasonic своими руками, нужно знать основные элементы, которые обеспечивают её работу. Микроволновая печь, будь это Мистери 2018g; или любая другая, состоит из следующих функциональных блоков:

  • магнетрона, соединённого с камерой волноводом;
  • трансформатора;
  • высоковольтного предохранителя;
  • высоковольтного диода;
  • конденсатора;
  • блока управления.

Ремонт микроволновки своими руками
Конструкция микроволновки.

Ремонт микроволновки своими руками

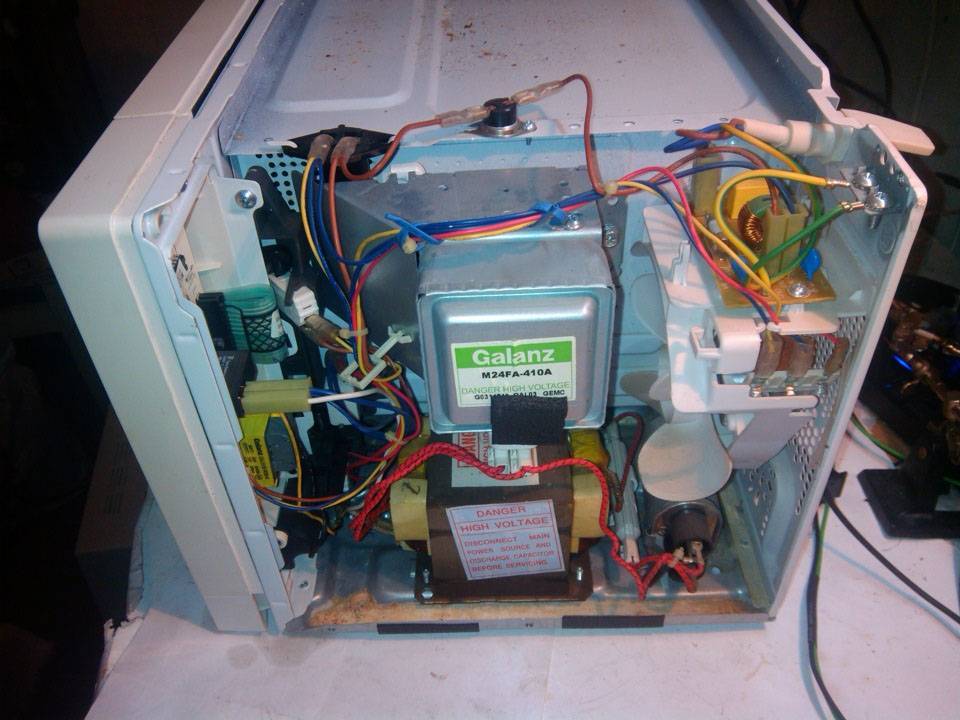

Элементы микроволновки. Магнетрон размещён в центре отсека. Трансформатор, состоящий из наборного металлического сердечника с катушкой, помещён ниже. С правой стороны от него находится плата с конденсатором, диодом и предохранителем. Блок управления обычно размещён рядом с панелью установки режимов работы.

При включении печи на вторичных обмотках трансформатора появляются 2 напряжения – 6,3 В и 2 кВ.

Низкое подаётся на нить накала магнетрона, а высокое на удвоитель напряжения, состоящий из диода и конденсатора, и затем на анод. В результате возникает свч-излучение, используемое печами для разогрева и приготовления пищи. Мощность микроволн регулируется с помощью блока управления микроволновки.
