Разберем алгоритм сбора импульсной сварки

Преобразователь

сварочный аппарат своими руками

Для начала, необходимо рассмотреть процесс сбора импульсного преобразователя. Его соответственно обозначают, как силовой элемент сварочного агрегата.

На схеме показана модель сбора преобразователя.

В технической литературе и справочниках можно найти информацию по составным частям, которые входят в комплектацию преобразователя.

Механизм управления

сварочный аппарат своими руками

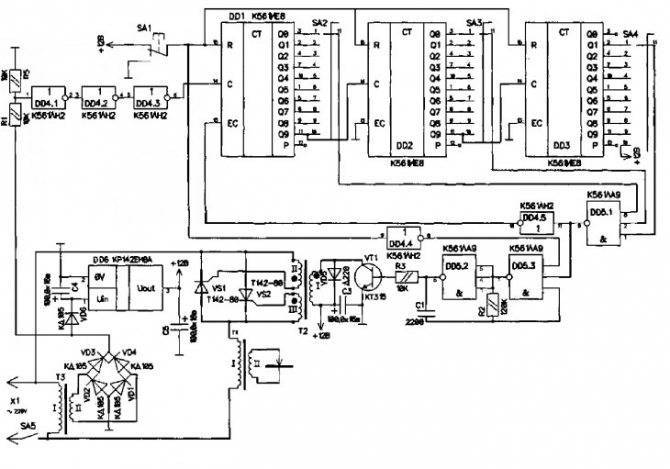

На данном рисунке можно увидеть отчетливую и понятную схему управления, а также элементы схемы, на которой видно процесс запуска электро-агрегата.

Адаптер

сварочный аппарат своими руками

Описательное представление импульсного адаптера изображено на прилагаемой схеме.

«Мягкий запуск», расположен здесь же.

https://youtube.com/watch?v=1HC04jLwUxg

Изготовление инвертора для опытных мастеров

Сборка самодельного аппарата такого типа достаточно сложна. Для этого нужно обладать опытом ремонта электронных устройств. Однако приобретать дорогие детали и узлы для этого необязательно. Блок питания извлекают из нерабочего компьютера или телевизора.

Схема прибора

При первой сборке рекомендуется использовать простую готовую схему, включающую следующие элементы:

  1. Питающий блок для преобразователя и управляющей системы. Изготавливается из оптрона, используемого для подачи тока компонентам компьютера.
  2. Блок накопления заряда для дежурной дуги. Изготавливается на базе транзисторов КТ972, которые размещаются на радиаторах. Для соединения этих компонентов используют автомобильные реле на 40 А. Для управления применяются защитные автоматы номиналом 25 А. Напряжение холостого хода составляет 300 В, при сварке этот параметр снижается до 50.
  3. Преобразователь тока. Самыми важными частями этого блока являются катушки индуктивности. Настройку их параметров производят посредством резисторов. При несогласованности значений ток имеет недостаточную силу.
  4. ШИМ из печатной платы US3845. Деталь снабжают транзисторами марки КТ972.

Рассматриваемая схема инвертора преобразует поступающее от сети переменное напряжение в постоянное. Это помогает получить ток с характеристиками, требуемыми для формирования прочного сварного соединения.

Необходимые элементы

Для сборки агрегата понадобятся:

  • компьютерный блок питания;
  • медные провода;
  • микросхема US3845 (приобретается в готовом виде);
  • корпус от старой СВЧ-печи или системного блока;
  • транзисторы.

Как пользоваться аппаратом

сварочный аппарат своими рукамиПосле включения самодельного аппарата в цепь контроллер автоматически задает определенную силу тока. Если напряжение провода меньше 100 В, значит, устройство неисправно. Придется аппарат разобрать и повторно проверить правильность сборки. При помощи такого вида сварочных аппаратов осуществляется спайка и черных, и цветных металлов. Для сборки сварочного аппарата потребуется владение основами электротехники и, конечно, свободное время для его изготовления.

Инверторная сварка незаменима в гараже. Если не обзавелись еще этим инструментом, сделайте его самостоятельно и пользуйтесь в свое удовольствие!

Сборка инвертора своими руками

Важным вопросом остается, как сделать сварочный инвертор своими руками? В первую очередь нужно выбрать корпус с надежной защитой либо сформировать его самому при помощи листового металла, где толщина должна достигать не меньше, чем 4 миллиметра.

За основу, где монтируется трансформатор для инверторной сварки, используют листовой гетинакс с толщиной не меньше, чем 5 миллиметров. Сама конструкция будет располагаться на основании благодаря скобам, изготовленным самостоятельно из медных проволок в диаметре с 3 миллиметрами.

Чтобы создать электронные платы в электрических схемах сварочного аппарата, используют фольгированный текстолит, у которого толщина достигает 1 миллиметр. Монтируя магнитопроводы, которые в период эксплуатации имеют свойство греться, необходимо помнить о зазорах между ними. Они нужны, чтобы воздух мог свободно циркулировать.

С целью автоматического управления сварочным инвертором, сварщик должен купить и подсоединить к нему специальный контроллер, отвечающий за стабильность силы тока. От него также зависит, будет ли величина напряжения подачи мощной.

Для более удобной эксплуатации самодельного агрегата, во внешнюю часть монтируется орган управления. Он может выступать в виде тумблера для активации аппарата, ручкой в переменном резисторе, благодаря ей контролируется подача тока либо зажим для кабеля и сигнальный светодиод.

Собрать сварочный инвертор своими руками достаточно просто, если придерживаться всех правил, соблюдать инструкцию и строго идти по назначенной схеме.

Схема изготовления инвертора своими руками.

Как сделать сварочный аппарат своими руками

Таким вопросом задаются все умельцы, которые отваживаются на то, чтобы самостоятельно сделать такой нужный прибор в домашних условиях. Некоторых пугает то, что придется приобретать дорогостоящие материалы.

Однако, это распространенное заблуждение. В действительности, себестоимость самодельного аппарата в разы ниже, чем у магазинного аналога. И добиться этого можно благодаря тому, что используются подручные материалы.

А сделать сварочный аппарат можно даже из электромотора, микроволновки. Как? Да очень просто!

Из электромотора

Казалось бы, что из такого оборудования сделать полноценный сварочный аппарат не получится. Однако, это возможно, если с умом подойти к организации работы и сделать все правильно.

Важно лишь правильно подобрать сам мотор. Нужно найти такой прибор, который будет обладать мощностью не менее 7 и не более 15 кВт

Проще всего найти электромотор нужной мощности на пунктах приема металлолома. Обычно там его не только очищают от имеющихся загрязнений, но и раскалывают кувалдой. Поэтому его можно сразу использовать для изготовления сварочника.

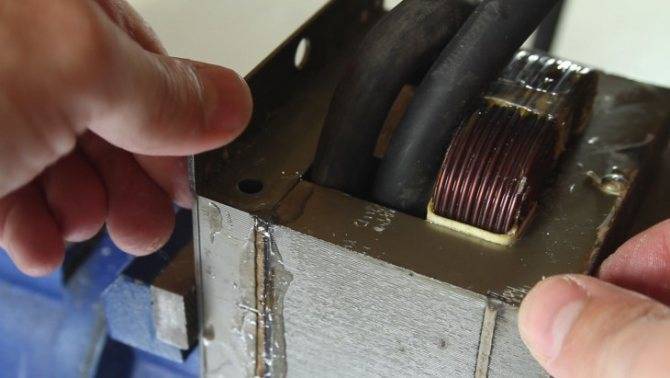

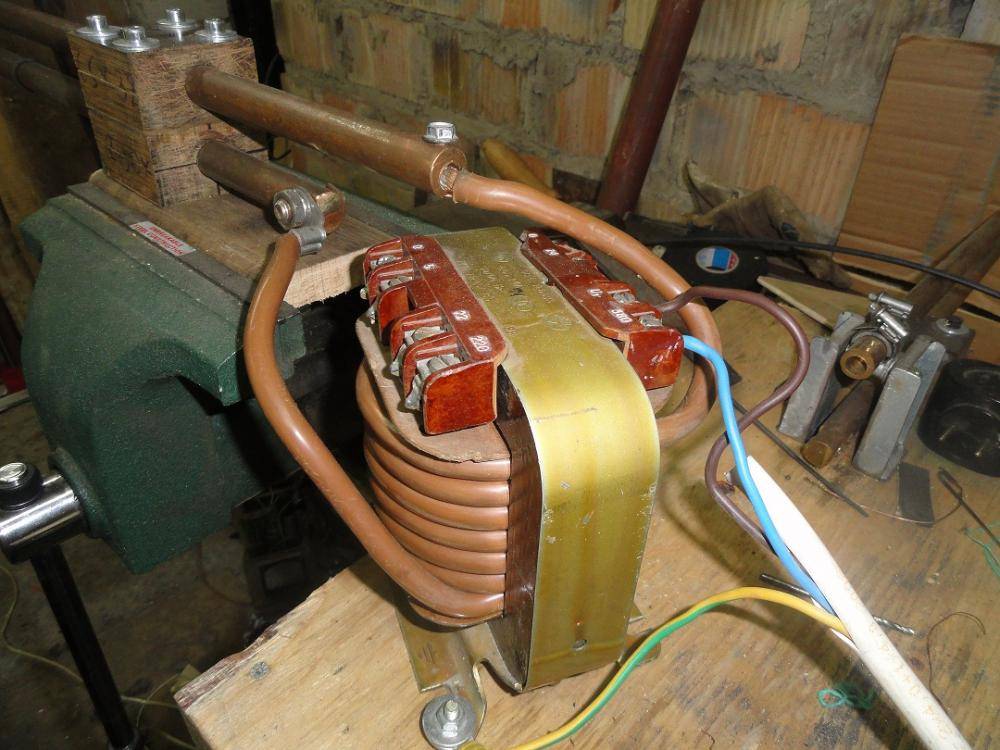

Из микроволновки

Пошаговая инструкция:

  1. Закрепляем трансформатор на поверхности, чтобы он не двигался.
  2. Срезаем вторичную обмотку с помощью ножовки по металлу.
  3. Делаем отверстия с помощью сверла в обмотке.
  4. Снимаем внутреннее напряжение металлов.
  5. Выбиваем остатки намотки и удаляем токовый шунт, чтобы значительно увеличить мощность.
  6. Наматываем на трансформаторы 17-18 витков провода с несколькими жилами.
  7. Включаем все обмотки последовательно, следя за тем, чтобы они не болтались.
  8. Подключаем высоковольтные обмотки и проверяем напряжение, подключив прибор к сети.
  9. На маленький кусок древесины прикручиваем трансформаторы и приступаем к сварке всех элементов конструкции.

И вот простой, но функциональный сварочный аппарат готов к использованию. Как видите, ничего сложного в его изготовлении нет.

Инвертор из блока питания компьютера

Если кто-то утверждает, что из блока питания компьютера можно сделать полноценный сварочный аппарат, верить этим словам не стоит. Поскольку подобное невозможно.

Однако, его можно использовать для того, чтобы изготовить инвертор. Для этого пригодится не только корпус, но и отдельные детали, вентилятор.

При этом следует отметить одну важную особенность конструкции. Дело в том, что все транзисторы и диоды, которые будут использоваться, нужно устанавливать на радиаторы, но только без прокладок.

Аппарат точечной сварки

Данный аппарат в магазине стоит достаточно дорого. Но эта цена совершенно не соответствует внутреннему содержанию прибора. Поскольку его «начинка» достаточно дешевая.

И поэтому многие умельцы занимаются конструированием аппарата в домашних условиях.

Разберем все этапы работы:

  1. Внутри магнитопровода делаем несколько витков проводником.
  2. Устанавливаем наконечники из меди на концах кабеля.
  3. Проверяем напряжение с помощью специального оборудования, и если оно соответствует нормам, продолжаем работу.
  4. Проектируем из древесины корпус сварочного аппарата.
  5. Подготавливаем дверную ручку, сетевой кабель и концевой выключатель, медный прут, зажимы.
  6. Делаем из проволоки электроды.
  7. Прикручиваем выключатель и после этого закрепляем на основании заднюю стенку.
  8. Трансформатор устанавливаем и закрепляем на основании.
  9. Подключаем сетевые провода.
  10. Устанавливаем ручку, выключатель и собираем корпус.

Для придания установке более эстетического вида, можно произвести покраску деталей корпуса. И тогда отличить ее от магазинной будет весьма затруднительно.

Как видите, весь процесс работы занимает мало времени и не является сложным. Поэтому каждому мастеру под силу сделать такой аппарат даже в домашних условиях.

Как правильно рассчитать параметры детали?

Все достаточно просто. Размеры центрального отверстия(окна) должны вместить всю обмотку трансформатора. На фото сварочного аппарата изображена подробная схема сборки механизма.

сварочный аппарат своими руками

Площадь крена можно рассчитать по формуле: S=a*b. Готовый результат вычислений не должен быть меньше 36 кв. см. Чем больше площадь, тем меньше греется аппарат во время работы.

сварочный аппарат своими руками

Далее наматываем понижающий трансформатор, состоящий из витков тонкой проволоки. Для этого делают 210 витков тонкой проволоки. С другой стороны делают намотку из 160 витков. Третья и четвертая первичная намотка, должна содержать 190 витков. После этого на поверхности крепят толстую платину.

сварочный аппарат своими руками

Концы намотанной проволоки фиксируют болтом. Его поверхность отмечаю цифрой 1. Следующие концы проволоки закрепляют подобным образом с нанесением соответствующей разметки.

Обратите внимание!

  • Лампа для дезинфекции коронавируса (COVID-19) — обзор лучших вариантов, а также инструкция по применению

  • Как сделать медицинскую маску: инструкция по изготовлению простых и сложных масок для защиты от коронавируса (COVID-19)

  • Как связать тапочки крючком? ТОП-8 лучших идей от мастериц. Пошаговая инструкция, как связать красивые и теплые тапочки своими руками

сварочный аппарат своими руками

сварочный аппарат своими руками

В готовой конструкции соотношение наматывания обмотки будет равно 60% к 40%. Такой результат обеспечивает нормальную работу аппарата и хорошее качество сварочного крепления.

сварочный аппарат своими руками

Контролировать подачу электрической энергии можно при помощи переключения проводов на необходимое количество обмотки. В процессе работы не рекомендуется перегревать сварочный механизм.

Инвертор из блока питания компьютера

Сварочный аппарат из блока питания компьютера сделать невозможно. Но использовать его корпус и некоторые детали, а также вентилятор вполне реально. Итак, если сделать инвертор своими руками, то его легко можно разместить в корпусе БП от компьютера. Все транзисторы (IRG4PC50U) и диоды (КД2997А) необходимо устанавливать на радиаторы без использования прокладок. Для охлаждения деталей желательно использовать мощный вентилятор, такой как Thermaltake A2016. Несмотря на свои небольшие размеры (80 х 80 мм), кулер способен развивать 4800 об/мин. Также вентилятор имеет встроенный регулятор оборотов. Последние регулируются с помощью термопары, которую нужно закрепить на радиаторе с установленными диодами.

Совет! В корпусе БП рекомендуется просверлить несколько дополнительных отверстий для лучшей вентиляции и отведения тепла. Защита от перегрева, установленная на радиаторах транзисторов, настроена на срабатывание при температуре 70-72 градуса.

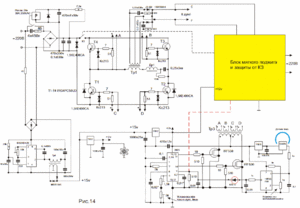

Ниже приведена принципиальная электрическая схема сварочного инвертора (в большом разрешении), по которой можно сделать аппарат, помещающийся в корпусе БП.

Далее приведены схемы, для производства печатных плат, которые нужны, чтобы сделать инвертор.

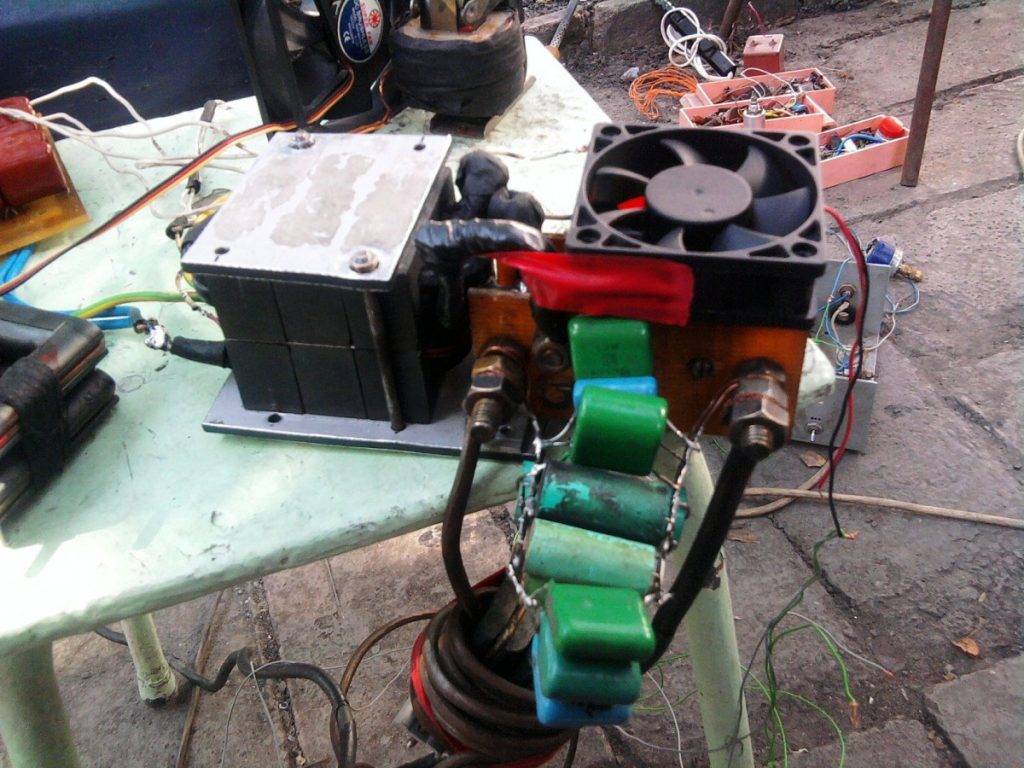

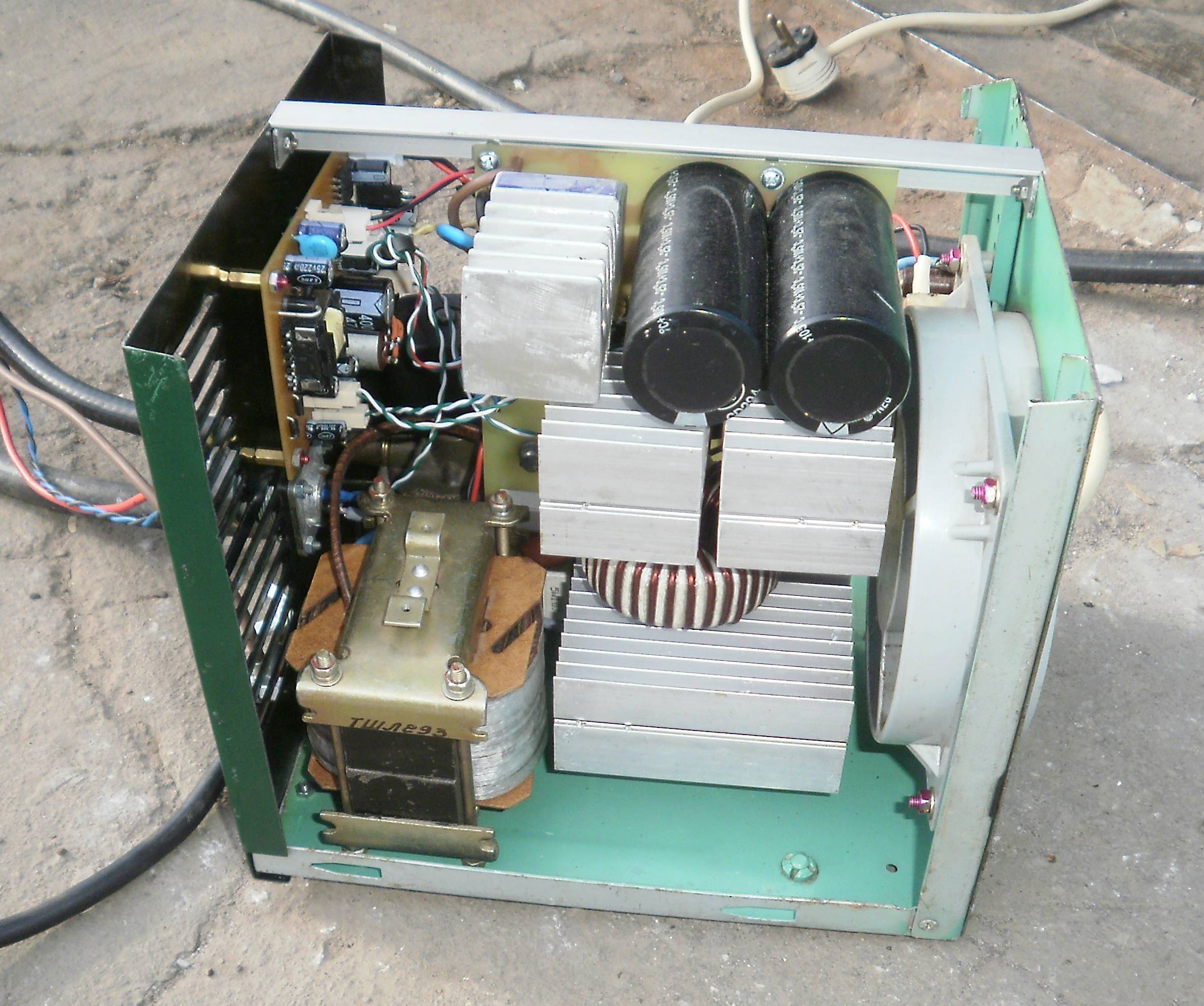

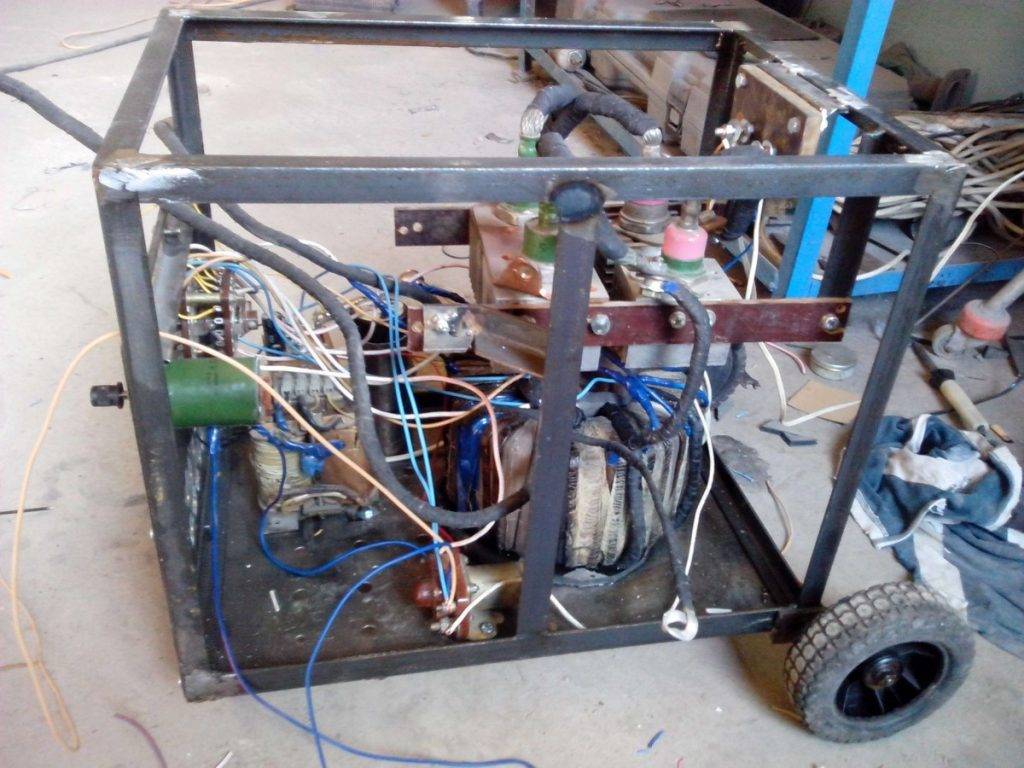

На следующих фото показано, из каких комплектующих состоит самодельный инверторный сварочный аппарат, и как он выглядит после сборки.

Фото сварочного аппарата своими руками

  • Как сделать лыжи своими руками: выбор материалов и технология изготовления лыж в домашних условиях (105 фото и видео)

  • Ловушка для тараканов своими руками: варианты, эффективные идеи! Принцип работы ловушек для тараканов, типы — клеевая, ультразвуковые, электрические, электростатическая, ядовитые
  • Как сделать печь на отработке: чертежи, принцип работы и постройка простых и эффективных печей (видео + фото)

Читайте здесь — Заточка ножей своими руками — изготовление станка для заточки ножей. Правильная заточка для бритвенной остроты лезвий (видео + 80 фото)

Помогите сайту, сделайте репост

Устройство сварочного аппарата

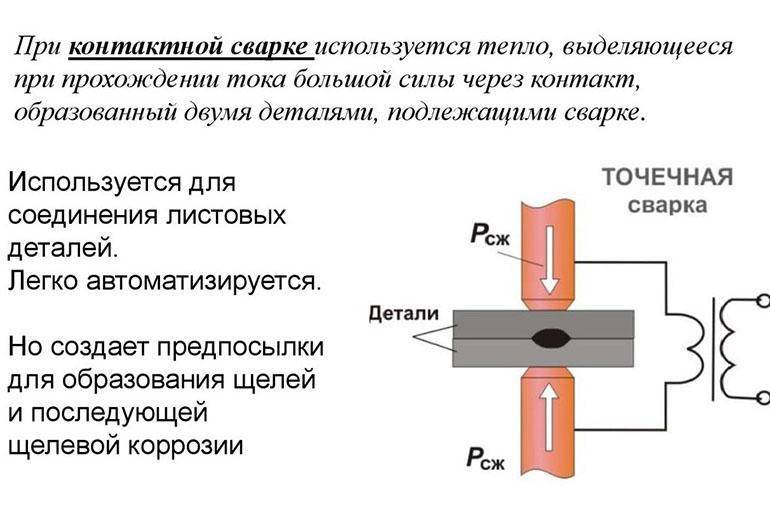

Контактная сварка, изготовленная своими руками из сварочного аппарата, сможет с легкостью заменить профессиональное оборудование. Но все же стоит рассмотреть устройство прибора. Главным элементом является трансформатор, который можно снять из старой микроволновой печи. Но данный элемент должен быть в рабочем состоянии.

Рекомендуется применять трансформатор с высокой мощностью, это позволит соединять самодельным прибором металлические листы с толщиной до 1 мм. Наиболее оптимальным будет показатель мощности от 1 кВт. Если потребуется работать с более толстыми листами из стали, то понадобится два трансформатора с обмоткой.

Важно! Чтобы самодельная контактная сварка для кузовных работ была собрана правильно, необходимо составить схему соединения важных конструктивных компонентов. Если четко выполнять ее указания и требования, то можно быстро сделать простой сварочный аппарат из СВЧ-печи

Технологически весь рабочий процесс можно разделить на несколько этапов:

  1. Сооружение нижнего основания контактного сварочного прибора из микроволновой печи. Для этих целей рекомендуется использовать металлический профиль, брус из дерева или штангу. Один конец рекомендуется закрепить на корпусе, это можно сделать при помощи саморезов, они обеспечат более жесткую фиксацию. На второй край подсоединяется нижний сварочный электрод, к нему следует подвести кабель от трансформатора. Для лучшей фиксации его провода стоит примотать к штанге.
  2. Конструирование и обустройство верхней подвижной части устройства в виде рычага. Для оси можно использовать длинные не ржавый гвоздь. Стойки по бокам выполняются из брусков и профилей. Между стойками и основанием рычага не должно быть зазоров, иначе это может негативно отразиться на работе сварочного оборудования.

Чтобы правильно изготовить контактную сварку своими руками потребуется специальная схема. Ее можно сделать самостоятельно или взять из интернета.

Общие принципы работы

Алгоритм действий по сборке сварочного агрегата включает следующие этапы:

  1. Изъятие трансформатора. Деталь берут из старой СВЧ-печи. Она нужна не полностью, для изготовления аппарата потребуются первичная обмотка и магнитопровод. Остальные детали аккуратно удаляют за ненадобностью.
  2. Формирование новой вторичной обмотки. Для этого используют медный кабель сечением не менее 100 мм². Прочную резиновую изоляцию заменяют текстильной. Для создания мощного сварочного аппарата применяют 2 трансформатора с общей обмоткой.
  3. Установка управляющего блока, обеспечивающего бесперебойное течение процесса сварки контактным методом.
  4. Изготовление и подключение электродов, тип и диаметр которых выбирают с учетом свойств свариваемых металлов.
  5. Сборка корпуса. Основные блоки аппарата должны быть надежно защищены от внешних воздействий. На этом этапе можно использовать корпус от старой микроволновой печи или собрать конструкцию самостоятельно из листов металла.

сварочный аппарат своими руками

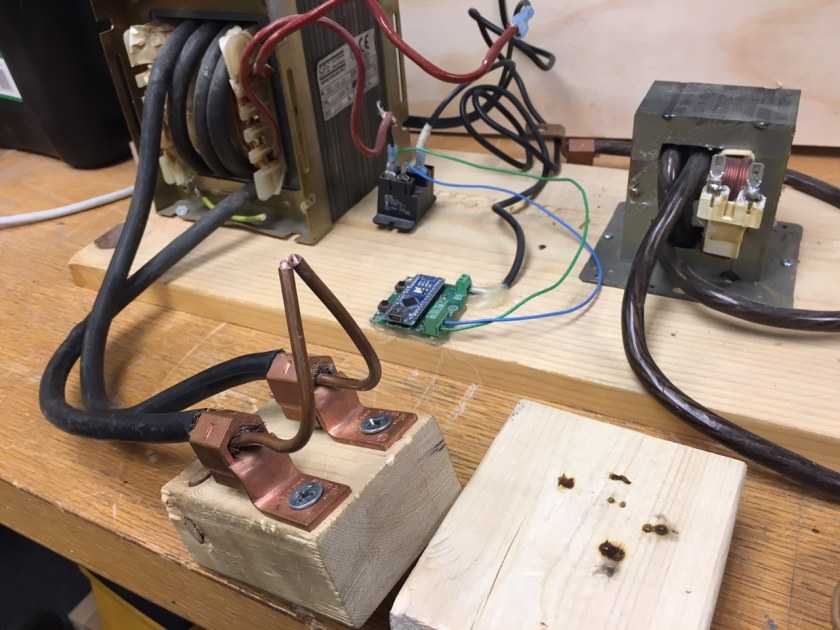

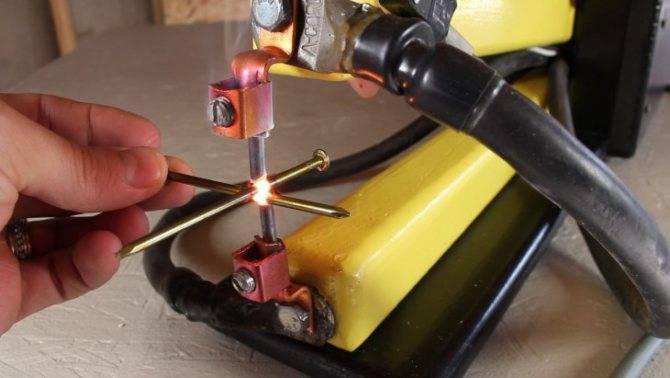

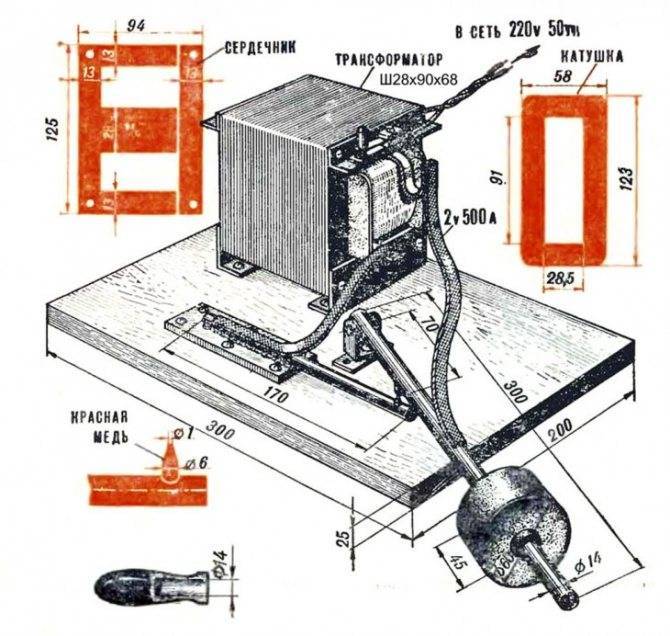

Самодельный аппарат точечной сварки

Готовый аппарат для точечной сварки имеет достаточно высокую цену, которая не оправдывает его внутреннюю “начинку”. Устроен он очень просто, и сделать его самому не составит большого труда.

Чтобы самостоятельно изготовить точечный сварочный аппарат, потребуется один трансформатор от микроволновки мощностью 700-800 Вт. С него нужно убрать вторичную обмотку способом, описанным выше, в разделе, где рассматривалось изготовление сварочного аппарата из микроволновки.

Аппарат для точечной сварки делается следующим способом.

  1. Сделайте 2-3 витка внутри манитопровода кабелем с диаметром проводника не менее 1 см. Это будет вторичная обмотка, позволяющая получить ток в 1000 А.
  2. На концах кабеля рекомендуется установить медные наконечники.
  3. Если подключить к первичной обмотке 220 В, то на вторичной обмотке мы получим напряжение 2 В с силой тока около 800 А. Этого будет достаточно, чтобы за несколько секунд расплавить обычный гвоздь.

  4. Далее, следует сделать корпус для аппарата. Для основания хорошо подойдет деревянная доска, из которой следует изготовить несколько элементов, как показано на следующем рисунке. Размеры всех деталей могут быть произвольными и зависят от габаритов трансформатора.

  5. Чтобы придать корпусу более эстетичный вид, острые углы можно убрать с помощью ручного фрезера с установленной на него кромочной калевочной фрезой.

  6. На одной части сварочных клещей необходимо вырезать небольшой клин. Благодаря ему клещи смогут подниматься выше.

  7. Вырежьте на задней стенке корпуса отверстия под выключатель и сетевой провод.
  8. Когда все детали будут готовы и отшлифованы, их можно покрасить черной краской или покрыть лаком.
  9. От ненужной микроволновки потребуется отсоединить сетевой кабель и концевой выключатель. Также потребуется металлическая дверная ручка.

  10. Если у вас дома не завалялся выключатель и медный прут, а также медные зажимы, то данные детали необходимо приобрести.
  11. От медной проволоки отрежьте 2 небольших прутка, которые будут выполнять роль электродов, и закрепите их в зажимах.

  12. Прикрутите выключатель к задней стенке корпуса аппарата.
  13. Прикрутите к основанию заднюю стенку и 2 стойки, как показано на следующих фото.

  14. Закрепите на основании трансформатор.
  15. Далее, один сетевой провод подсоединяется к первичной обмотке трансформатора. Второй сетевой провод подсоединяется к первой клемме выключателя. Затем нужно прикрепить провод ко второй клемме выключателя и подсоединить его к другому выводу первички. Но на этом проводе следует сделать разрыв и установить в него прерыватель, снятый из микроволновки. Он будет выполнять роль кнопки включения сварки. Данные провода должны быть достаточной длины, чтобы ее хватило для размещения прерывателя на конце клещей.
  16. Закрепите на стойках и задней стенке крышку аппарата с установленной ручкой.
  17. Закрепите боковые стенки корпуса.
  18. Теперь можно устанавливать сварочные клещи. Сначала просверлите на их концах по отверстию, в которые будут вкручиваться шурупы.
  19. Далее, закрепите на конце выключатель.
  20. Вставьте клещи в корпус, предварительно положив между ними для выравнивания квадратный брусок. Просверлите в клещах сквозь боковые стенки отверстия и вставьте в них длинные гвозди, которые будут служить в качестве осей.

  21. На концах клещей закрепите медные электроды и выровняйте их так, чтобы концы стержней были друг напротив друга.

  22. Чтобы верхний электрод поднимался автоматически, вкрутите 2 шурупа и закрепите на них резинку, как показано на следующих фото.

  23. Включите агрегат, соедините электроды и нажмите кнопку пуска. Вы должны увидеть электрический разряд между медными стержнями.
  24. Для проверки работы агрегата можно взять металлические шайбы и сварить их.

Популярные статьи  Дистиллятор своими руками

В данном случае результат оказался положительным. Поэтому создание точечного сварочного аппарата можно считать оконченным.

Источники питания для импульсно-дуговой сварки плавящимся электродом

В домашних условиях можно изготовить сварочный аппарат своими руками . Запчасти для этого устройства можно легко найти в продаже, однако при этом надо учитывать некоторые тонкости.

Особое внимание необходимо уделить транзисторам, так как они быстро выходят из строя. Поэтому на этих деталях лучше не экономить

Самодельный сварочный инвертор оснащается четырьмя транзисторами, которые присоединяются к изолированным радиаторам.

Для того чтобы правильно собрать импульсный сварочный аппарат, необходимо просчитать его мощность и силу тока . Примеры расчетов можно посмотреть в Интернете.

Установленный фильтр поможет поддерживать напряжение 220 В. Для сборки своего аппарата понадобятся инструменты и специальные приборы, такие как осциллограф, паяльник, мультиметр, вольтметр и т.д.

Во время сборки следует соблюдать технику безопасности.

Типы сварочных аппаратов

Современный рынок наполнен достаточно большим разнообразием сварочных аппаратов, но далеко не все целесообразно собирать своими руками.

В зависимости от рабочих параметров устройств различают такие виды устройств:

  • на переменном токе – выдающие переменное напряжение от силового трансформатора напрямую к сварочным электродам;
  • на постоянном токе – выдающие постоянное напряжение на выходе сварочного трансформатора;
  • трехфазные – подключаемые к трехфазной сети;
  • инверторные аппараты – выдающие импульсный ток в рабочую область.

Первый вариант сварочного агрегата наиболее простой, для второго понадобиться доработать классическое трансформаторное устройство выпрямительным блоком и сглаживающим фильтром. Трехфазные сварочные аппараты используются в промышленности, поэтому рассматривать изготовление таких устройств для бытовых нужд мы не будем.

Инверторный или импульсный трансформатор довольно сложное устройство, поэтому чтобы собрать самодельный инвертор вы должны уметь читать схемы и иметь базовые навыки сборки электронных плат.

Так как базой для создания сварочного оборудования является понижающий трансформатор, рассмотрим порядок изготовления от наиболее простого, к более сложному.

На переменном токе

По такому принципу работают классические сварочные аппараты: напряжение с первичной обмотки 220 В понижается до 50 – 60 В на вторичной и подается на сварочный электрод с заготовкой.

Перед тем, как приступить к изготовлению, подберите все необходимые элементы:

  • Магнитопровод – более выгодными считаются наборные сердечники с толщиной листа 0,35 – 0,5мм, так как они обеспечивают наименьшие потери в железе сварочного аппарата. Лучше использовать готовый сердечник из трансформаторной стали, так как плотность прилегания пластин играет основополагающую роль в работе магнитопровода.
  • Провод для намотки катушек – сечение проводов выбирается в зависимости от величины, протекающих в них токов.
  • Изоляционные материалы – основное требование, как к листовым диэлектрикам, так и к родному покрытию проводов – устойчивость к высоким температурам. Иначе изоляция сварочного полуавтомата или трансформатора расплавится и возникнет короткое замыкание, что приведет к поломке аппарата.

Наиболее выгодным вариантом является сборка агрегата из заводского трансформатора, в котором вам подходит и магнитопровод, и первичная обмотка.

Но, если подходящего устройства под рукой нет, придется изготовить его самостоятельно.

С принципом изготовления, определения сечения и других параметров самодельного трансформатора вы можете ознакомиться в соответствующей статье: https://www.asutpp.ru/transformator-svoimi-rukami.html.

Для этого вам понадобится выполнить такую последовательность действий:

  • Возьмите два трансформатора и проверьте целостность обмоток, питаемых от электрической сети 220В.
  • Распилите магнитопровод и снимите высоковольтную обмотку, Рис. 1: распилите сердечник

Рис. 2: уберите высоковольтную обмотку

оставив только низковольтную, в таком случае намотку первичной катушки уже делать не нужно, так как вы используете заводскую.

Конструкция и принцип работы простейших сварочных аппаратов

Для получения устойчивой сварочной дуги, которая позволит сваривать металл разной толщины, требуются токи в пределах 70 – 150 А. Если использовать устройства, рассчитанные на напряжение 220 В, то они должны потреблять высокую мощность, в пределах 15 – 30 кВт. Поэтому такие установки будут громоздкими, да и работать с ними нормально не выйдет. А в домашних условиях их просто будет невозможно подключить, стандартные сети не рассчитаны на подобную нагрузку.

Поэтому основной задачей при проектировании и сборке сварочных аппаратов становится обеспечение необходимой силы тока при снижении потребляемой мощности. Это возможно только при выполнении сварочных работ с пониженным напряжением на электродах.

Простейший сварочный аппарат представляет собой следующую конструкцию:

  • Понижающий трансформатор, обеспечивающий снижение напряжения до пределов 55 – 70 В и повышающий при этом силу тока до требуемых параметров. Благодаря этому и удаётся снизить энергопотребление до разумных пределов.
  • От трансформатора к электроду и обрабатываемой детали ток подаётся при помощи специальных сварочных кабелей. Они отличаются увеличенным сечением и усиленной изоляцией, позволяющей работать с большими токами.
  • Для сварки потребуются электроды, устанавливаемые в держатель. Благодаря применяемой обмазке они упрощают зажигание и поддерживание электрической дуги, которая и становится источником тепловой энергии, необходимой для плавления металла.

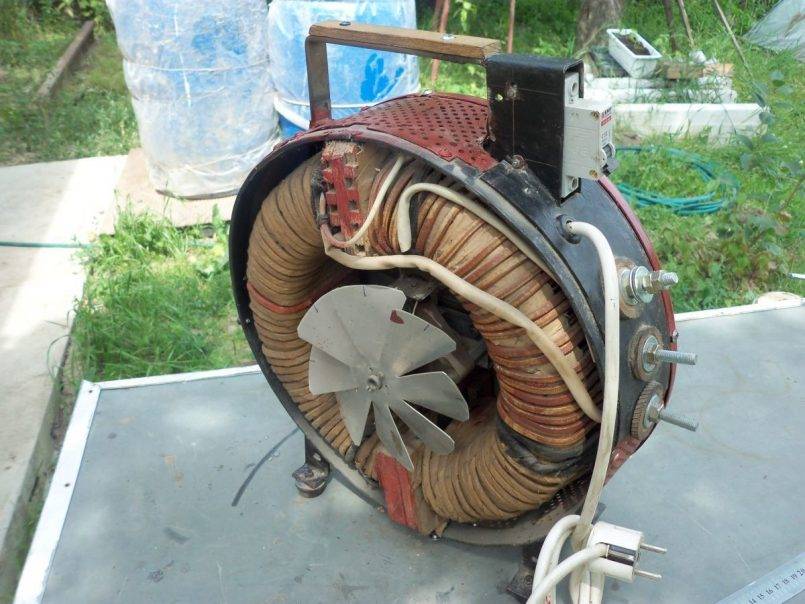

сварочный аппарат своими рукамиСварочный трансформатор

Сложных устройств в конструкции таких сварочных аппаратов нет. Но при проектировании необходимо выполнить расчёт основных параметров, иначе подключение несоответствующего оборудования к сети приведёт к выходу его из строя, к коротким замыканиям на линии или им просто будет невозможно варить.

Сварочные аппараты: классификация

Любые аппараты для сварки бывают электрическими или же газовыми. Стоит сразу сказать, что самодельные сварочные аппараты не должны быть газовыми. Поскольку они включают в себя взрывоопасные баллоны с газом, держать такую установку дома не стоит.

Поэтому в контексте самостоятельной сборки конструкций речь пойдет исключительно об электрических вариантах. Такие агрегаты также подразделяются на разновидности:

  1. Установки-генераторы — оснащены собственным генератором тока. Отличительная черта — большой вес и габариты. Для домашних нужд такой вариант не подойдет, да и собрать самостоятельно его будет сложно.
  2. Трансформаторы — такие установки, в особенности полуавтоматического типа, очень распространены среди тех, кто делает сварочное оборудование самостоятельно. Питаются от сети в 220 или 380 В.
  3. Инверторы — такие установки просты в применении и идеально подходят для дома, конструкция компактная и мало весит, но электронная схема достаточно сложна.
  4. Выпрямители — эти аппараты просто собирать и применять по назначению. С их помощью даже новичок может выполнять качественные сварные швы.
Популярные статьи  Что такое источник бесперебойного питания (ИБП)

Как сделать сварочный аппарат инверторного типа

Чтобы в домашних условиях собрать инвертор, потребуется схема, которая позволит соблюсти нужные параметры. Рекомендуется брать детали от старых советских приборов:

  • транзисторов;
  • диодов;
  • дросселей;
  • готовых трансформаторов;
  • конденсаторов;
  • резисторов;
  • тиристоров.

Параметры для аппарата можно выбирать такие:

  • Он должен работать с электродами, диаметр которых не превышает 5 мм.
  • Максимальный показатель рабочего тока равен 250 А.
  • Источник напряжения — сеть бытовая на 220 В.
  • Регулировка сварочного тока варьируется от 30 до 220 А.

Инструмент включает такие компоненты:

  • блок питания;
  • выпрямитель;
  • инвертор.

Начинаем с намотки трансформатора и действуем в такой последовательности:

  1. Возьмите ферритовый сердечник.
  2. Выполните первую обмотку (100 витков посредством провода ПЭВ 0,3 мм).
  3. Вторая обмотка — 15 витков, проводом с сечением 1 мм).
  4. Третья обмотка — 15 витков проводом ПЭВ 0,2 мм.
  5. Четвертая и пятая — соответственно по 20 витков проводами с сечением 0, 35 мм.
  6. Чтобы охладить трансформатор, возьмите вентилятор от компьютера.

Чтобы транзисторные ключи работали непрерывно, напряжение следует на них подавать после выпрямителя и конденсаторов. Блок выпрямителя соберите по схеме на плате, а все узлы прибора закрепите в корпусе. Можно использовать старый корпус от радиоустройства, а можно его сделать и самостоятельно.

С лицевой части корпуса устанавливается светодиодный индикатор, который показывает, что прибор включен в сеть. Здесь же можно поставить дополнительный выключатель, а также защитный предохранитель. Еще его можно установить на заднюю стенку и даже в сам корпус.

Все зависит от его размеров и конструктивных особенностей. Переменное сопротивление устанавливается на лицевой части корпуса, с его помощью можно регулировать рабочий ток. Когда вы собрали все электрические схемы, проверьте аппарат специальным прибором или тестером и можете провести его испытание.

Устройство агрегата

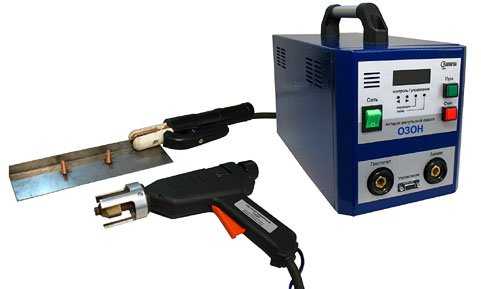

Споттер из сварочного аппарата своими руками

Рассмотрим самые важные части агрегатов, изготовленных своими руками из инвертора, более подробно.

Узел подачи расходного материала и горелка

Особое внимание при комплектации запчастями следует уделить основательной переделке устройства подачи проволоки, которая должна будет перемещаться внутри гибкого шланга. Для получения качественного и аккуратного сварного шва скорость подачи проволоки должна быть синхронизирована с темпами плавления её рабочей части

Для получения качественного и аккуратного сварного шва скорость подачи проволоки должна быть синхронизирована с темпами плавления её рабочей части.

Так как при сварке полуавтоматом допускается применение нескольких типов проволоки, изготовленной из различных материалов и имеющей разный диаметр, скорость её поступления обязательно должна быть переменной величиной. Именно эту возможность должна обеспечивать так называемая «подача» расходного материала, которая организуется в соответствии с общими требованиями к любому инверторному агрегату.

При обустройстве полуавтоматической схемы чаще всего применяется расходная проволока сечениями 0,8, 1,0, 1,2 и 1,6 мм. Непосредственно перед началом работ она наматывается на заранее подготовленных катушках, которые фиксируются на элементах агрегата посредством простейшего крепежа. Полуавтоматическая сварка предполагает подачу проволоки «самоходом», что существенно сокращает время проведения всех операций и повышает эффективность этих процедур.

Используемая в полуавтомате горелка может быть взята целиком от неработающего сварочного агрегата этого же типа или же изготовлена самостоятельно в домашних условиях. Сразу оговоримся, что сделать горелку своими руками – совсем непростое занятие, требующее от исполнителя определённого опыта и наличия навыков в изготовлении подобных аппаратов.

Электронный управляющий модуль

Электрическая схема сварочного полуавтомата представлена на рисунке ниже.

Электронная схема (блок управления)

Базовым элементом блока управления полуавтоматом является микроконтроллер, ответственный за выбор нагрузочного режима и за стабилизацию выходного тока. Помимо этого, в состав электронного блока входят следующие обязательные узлы и детали:

  • Выпрямительный мостик на полупроводниковых диодах большой мощности;
  • Ключевые транзисторные схемы;
  • Дополнительный намоточный трансформатор;
  • Корректирующие дроссели и катушки индуктивности.

Особое внимание в составе электронного модуля должно быть уделено намоточным индуктивным изделиям. Известен упрощённый вариант инверторного агрегата, который принято называть «устройство от Саныча»

Его схема приводится на размещённом ниже рисунке

Известен упрощённый вариант инверторного агрегата, который принято называть «устройство от Саныча». Его схема приводится на размещённом ниже рисунке.

Схема упрощённого электронного модуля

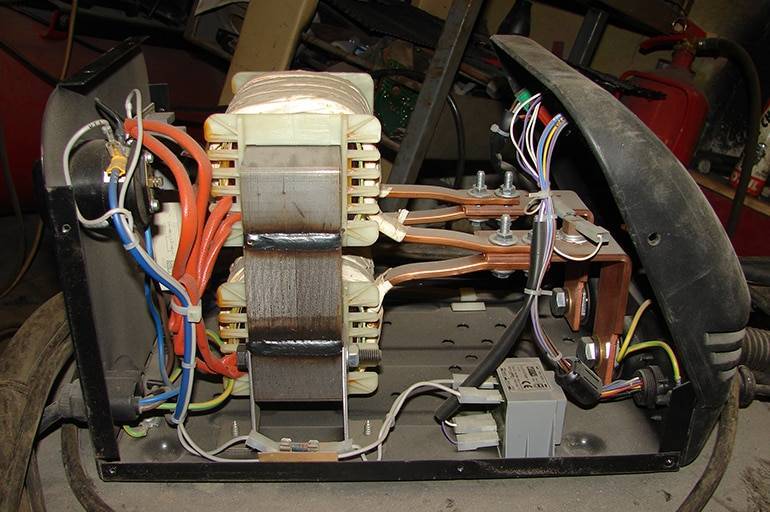

Трансформатор

Ещё одним ответственным узлом полуавтомата, своими руками изготовленного из старого сварочного устройства, является трансформатор, который может быть взят от того же инвертора (с учётом небольшой переделки).

Для обеспечения требуемых характеристик инверторного трансформатора, полностью подходящих для полуавтомата, необходимо перемотать старую первичную катушку медной полоской с нанесенной на неё прослойкой из термоустойчивой бумаги.

Важно! Такие трансформаторы не могут наматываться обычным медным проводом толстого сечения, поскольку в режиме больших токовых нагрузок они будут сильно нагреваться. Вторичную обмотку старого трансформаторного изделия также следует немного доработать

Для этого необходимо будет проделать следующие операции:

Вторичную обмотку старого трансформаторного изделия также следует немного доработать. Для этого необходимо будет проделать следующие операции:

  • Сначала нужно намотать катушку, состоящую из 3-х слоев жестяных полос, каждая из которых изолируется посредством фторопластовой ленты;
  • Далее концы старой и только что намотанной обмотки нужно спаять, что обеспечит высокую проводимость всей катушки;
  • Также нужно предусмотреть в наборе элементов, из которых собирается конструкция полуавтомата, небольшой вентилятор (он предназначается для дополнительного охлаждения устройства).

В качестве такого охлаждающего прибора, устанавливаемого в сварочные агрегаты, может использоваться вентилятор с вышедшего из строя старого ПК.

Последовательная сборка всех деталей

Все элементы агрегата для сварки должны располагаться на базе из металла или текстолита строго на своих местах.

По правилам выпрямитель граничит с трансформатором, а дроссель находится на одной плате с выпрямителем.

Регулятор силы тока устанавливают на панель управления. Сам каркас для конструкции агрегата создается из листов алюминия, для этого подойдет и сталь.

Также можно воспользоваться уже готовым корпусом, который до этого защищал содержимое системного блока компьютера или осциллографа. Главное, он должен быть прочным и твердым.

Причина такого расположения – сильное нагревание трансформатора и дросселя.

ВАЖНО ЗНАТЬ: Машины контактной сварки — задачи и разновидности

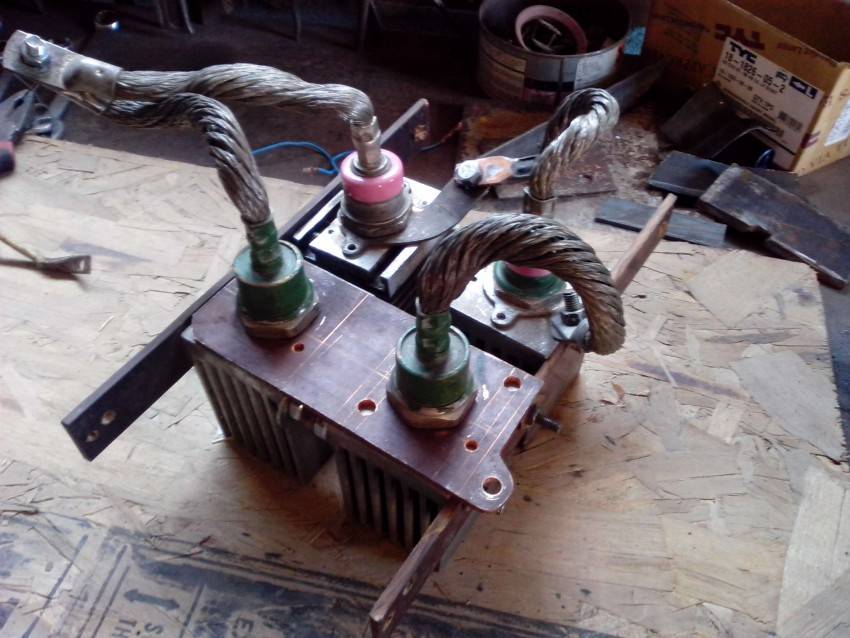

Тепло от дросселя отводят тиристоры, устанавливаемые на радиаторах из алюминия. Они сводят на нет даже тепловые волны, исходящие от проводов.

К наружной панели прикрепляют держак электрода, а к задней – провод с вилкой для подключения агрегата к бытовой сети.

Как собрать своими руками агрегат для сварки, демонстрирует видео в нашей статье.

Видео:

Ни в коем случае нельзя фиксировать элементы агрегата вплотную друг к другу, так они должны подвергаться обдуву.

На сторонах каркаса необходимо проделать дырочки, откуда будет поступать воздух. Это нужно и для установки системы охлаждения.

Если агрегат для сварки постоянно находится на одном и том же месте, то с ним вряд ли что-то случится.

Долгое время сможет работать регулятор тока, если точнее, его ручка, зафиксированная на наружной стенке.

Но переносные мини инверторы, которые берут на выездные работы, могут подвергаться механическим ударам. В основном, от этого страдает корпус изделия, но существует риск отпадения дросселя.

Проверять изделие нужно уже со штатными контактными кабелями.

Во время самого первого подключения к сети смотрят на регулятор силы тока

Важно проследить, не осталось ли незафиксированных деталей

Если агрегат исправен и лишен дефектов, то можно приступать к сварке на различных режимах.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как обнаружить скрытую проводку в стене – 8 рабочих методов
как найти коробку электропроводки в стене
сварочный аппарат своими руками
