Технические мероприятия

Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже оснащен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс оснащен DIN рейкой для монтажа модульных автоматов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:

Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного кабеля на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

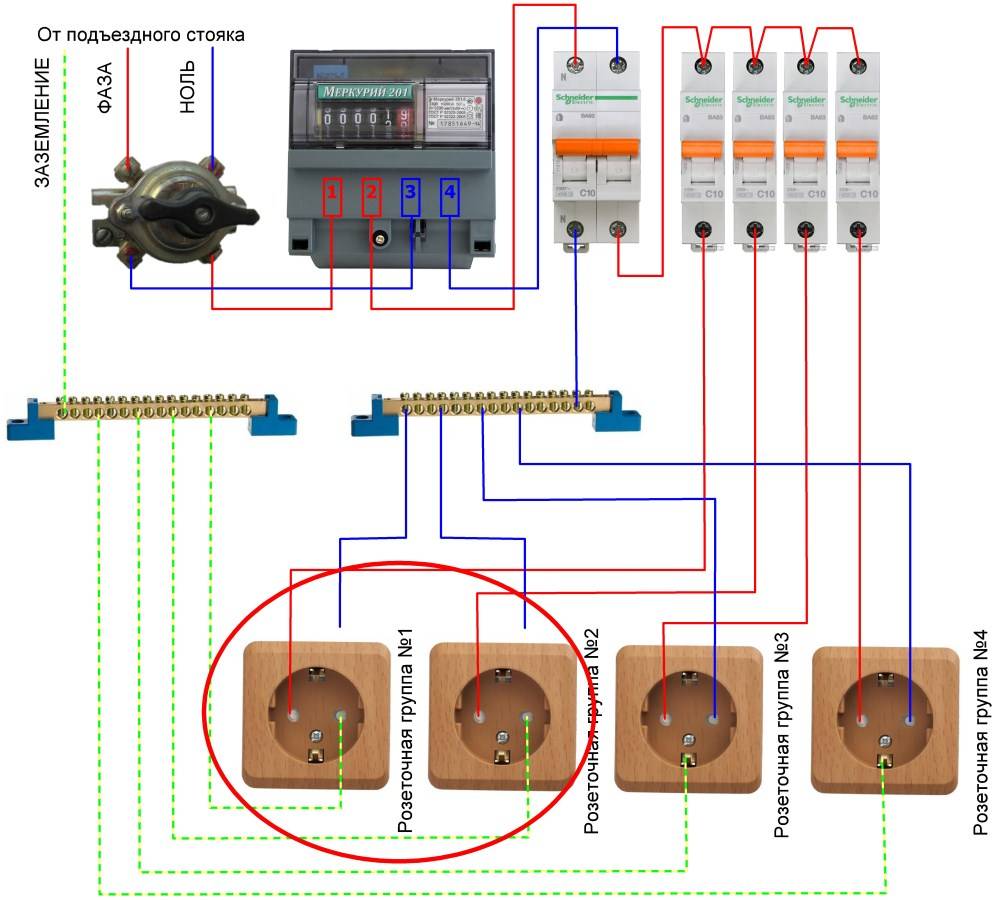

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ (см. Главу 1.5) нужно выполнить такие требования:

  1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
  2. Высота установки по клеммам электросчетчика варьируется от 0,8 метра до 1,7 метра.
  3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
  4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
  5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
  6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.

Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!

В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.

Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор.

Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:

Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.

Самостоятельное подключение счетчика: что по этому поводу говорит закон?

Чтобы избежать проблем со службой энергосбыта, предварительно обратитесь в ее местное представительство для заключения договора и получения необходимых разрешений на проведение запланированной работы.

Сотрудник упомянутой службы выдаст вам документы, в которых помимо всего прочего будут подробно перечислены требования, обязательные к соблюдению перед и во время монтажа электросчетчика.

Закон требует, чтобы счетчики, подключенные к частным домам, были установлены за пределами жилых помещений. Делается это для того, чтобы при необходимости сотрудник службы энергосбыта мог получить доступ к учетному оборудованию. Собственников квартир закон обязывает устанавливать учетные приборы в общем щитке, находящемся, как правило, на лестничной площадке.

Как подключить электросчетчик через трансформаторы тока?

Схем такого подключения существует несколько. Разберем все эти схемы применительно к трехфазному варианту включения. Для чего нужны электросчетчики? Вообще счетчики нужны для того, чтобы учитывать электрическую энергию, потребленную в трех- и четырехпроводных сетях с частотой тока, равной 50 герц.Счетчики трехфазного типа бывают следующих видов:

  • 3*57.7/100 В;
  • 3*230/400 В.

К источнику электроэнергии такие счетчики необходимо подключать с использованием измерительных трансформаторов тока, рассчитанных на вторичный ток 5 А и трансформаторов напряжения со вторичным напряжением 100 В.

Рассматриваемые тут схемы применимы к любым типам счетчиков (и к аппаратам индукционного типа, и к электронным).

Первое, что необходимо помнить, выполняя подключение, это то, что при подключении необходимо соблюдение полярности подключения обмоток (Л1, Л2 – первичная; И1, И2 – вторичная) у трансформаторов тока. Полярность обмоток трансформаторов напряжения, так же, подлежит обязательной перепроверке. Сами трансформаторы, тоже нужно выбирать правильно.

Популярные статьи  подключение однофазного двигателя через конденсатор схема

О принципах подключения с использованием трансформаторов тока

Начнем рассматривать схемы подключения со счетчиков, имеющих полукосвенное включение. Таких схем существует несколько.

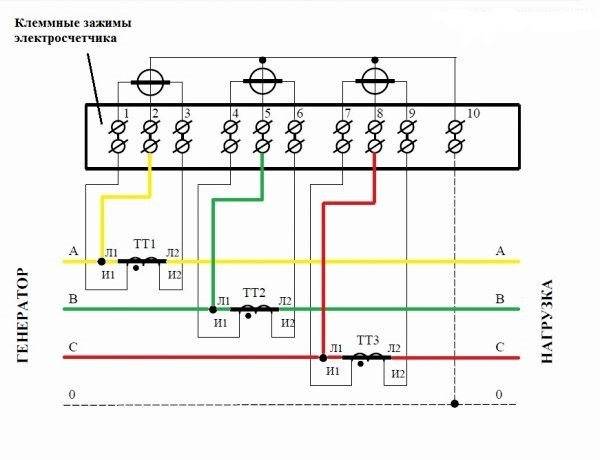

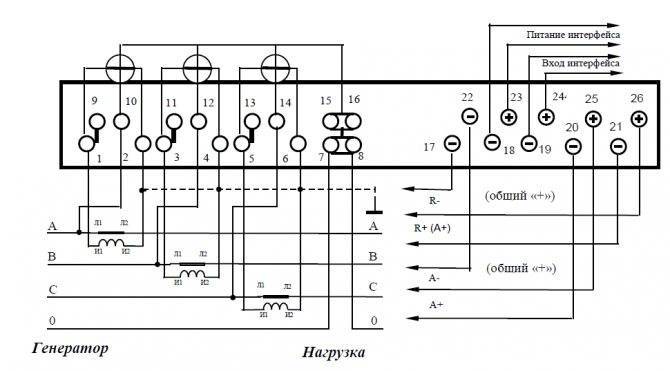

Десятипроводная

В этой схеме разделены цепи питания по току и напряжению, что придает немалый плюс из соображения электрической безопасности.

Отрицательная сторона этой схемы – проводов для подключения надо много.

Теперь разберем назначение имеющихся зажимов:

  1. Зажим входного провода для фазы А;
  2. Зажим входного провода измерительной обмотки фазы А;
  3. Зажим выходного провода для фазы А;
  4. Зажим входного провода фазы В;
  5. Зажим входного провода измерительной обмотки фазы В;
  6. Зажим выходного провода для фазы В;
  7. Зажим входного провода для фазы С;
  8. Зажим входного провода измерительной обмотки фазы С;
  9. Зажим выходного провода для фазы С;
  10. Зажим входного нулевого провода;
  11. Зажим нулевого провода.

Контакты трансформаторов тока:

  • Л1 – контакт входа фазной (силовой) линии;
  • Л2 – контакт выхода фазной линии (нагрузки);
  • И1 – контакт входа обмотки измерения;
  • И2 – контакт выхода обмотки измерения.

Вот описание схемы такого подключения.

Токовые трансформаторы подключать нужно в разрыв фазных проводов клеммами Л1 и Л2.

Фаза А подключается к клемме Л1 трансформатора тока ТТ1, туда же подключается клемма 2 счетчика. Клемма 1 подключается к контакту И1 ТТ1.

Контакты И2 трансформаторов тока ТТ1 и ТТ2 нужно соединить вместе, в эту же точку подключают контакты 6 и 10 счетчика, после чего все это требуется соединить с нейтралью.

Контакты Л2 всех ТТ подключаются к нагрузке. Теперь рассмотрим подключение остальных контактов:

  • Контакт 3 счетчика подключаем на И2 ТТ1;
  • Контакт 4 счетчика – И1 ТТ2;
  • Контакт 5 счетчика – вход фазы В и клемма Л1 ТТ2;
  • Контакт 7 счетчика – клемма И1 ТТ3;
  • Контакт 8 счетчика – вход фазы С и клемма Л1 ТТ3;
  • Контакт 9 счетчика – клемма И2 ТТ3.

Подключение токовых трансформаторов по схеме «звезда»

В такой схеме нужно меньшее число проводов, чтобы выполнить подключение. В этой схеме клеммы И2 всех токовых трансформаторов, соединяясь вместе, подключаются к клемме 11 счетчика. Контакты 3, 6, 9 и 10, соединившись вместе, подключаем на нулевой провод. Остальные клеммы подключаем так же, как и в предыдущем варианте.

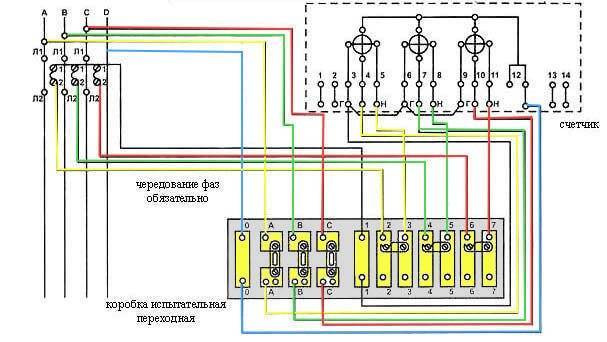

Схема подключения с применением испытательной клеммной коробки

Существует специальное требование для выполнения подключения электросчетчиков через трансформаторы (ПУЭ, гл1.5, п1.5.23), говорящее о том, что это подключение необходимо выполнять с применением испытательного блока (коробки).

Присутствие такой коробки (блока) дает возможность производить замыкание вторичных обмоток токовых трансформаторов, подключить эталонный (образцовый) счетчик без отключения нагрузки и выполнять смену счетчиков, производя отключение всех цепей в испытательной коробке.

Без внимания оставим только одну схему – семипроводную (иначе называемую схемой, имеющей совмещенные цепи напряжения и тока). Не рассматриваем ее по той причине, что такая схема устарела.

Существенным ее минусом считается то, что у нее имеется связь гальванического типа между входными и выходными цепями, а это является источником немалой опасности для тех, кто будет обслуживать электросчетчики.

Вот мы и рассмотрели все существующие схемы подключения электросчетчиков с применением трансформаторов тока. Какой из них использовать, индивидуальное дело каждого. Единственное, что необходимо учитывать при этом, так это индивидуальные особенности места необходимой установки прибора и не забывать про требования специальных правил ПУЭ.

Порядок подключения старого счетчика

К счетным устройствам устаревшего типа относятся однофазные модели, считающие электричество по общему тарифу. Их устанавливают в квартиру или частный дом.

Выбор схемы

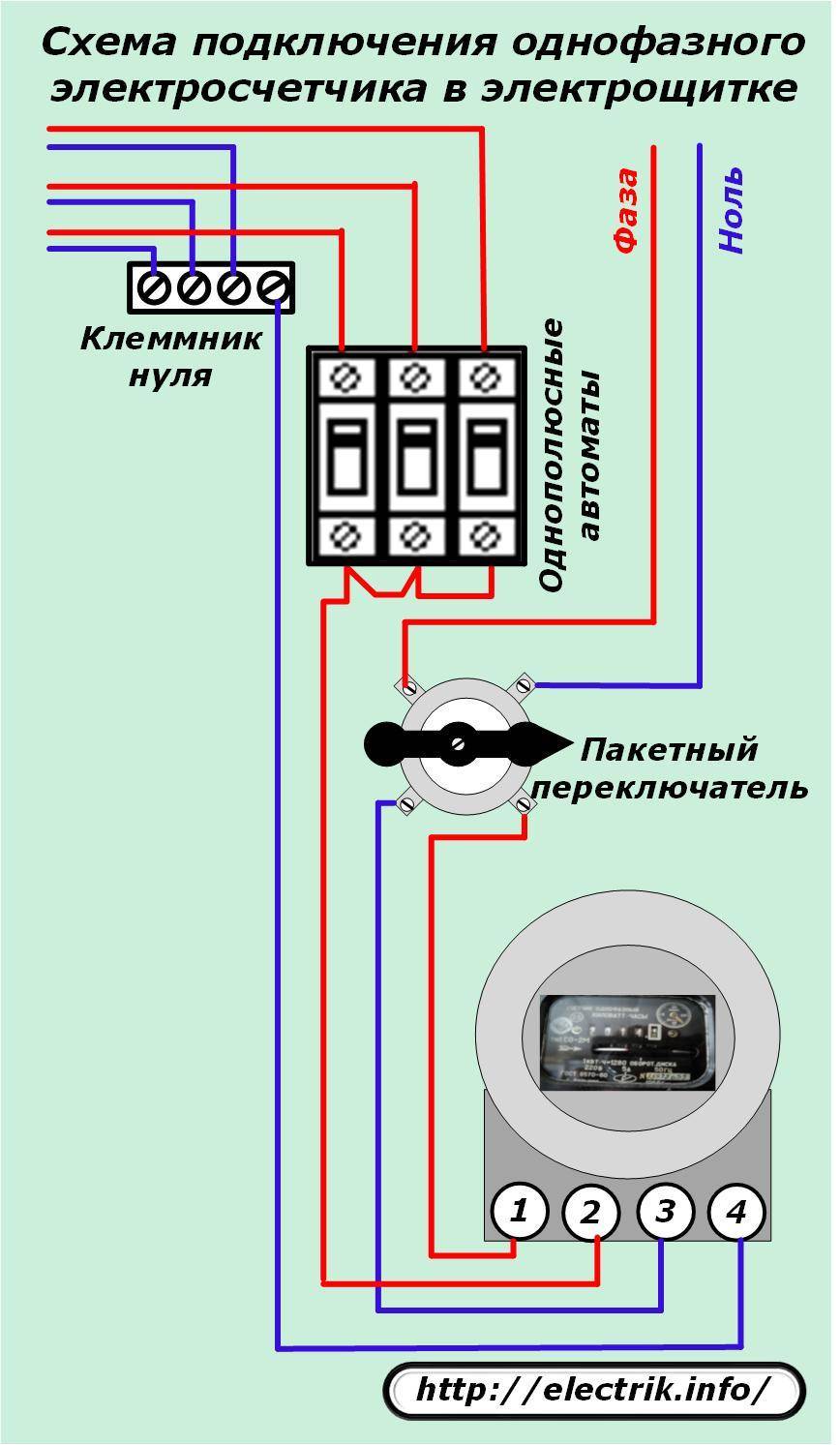

Последовательность подключения однофазного счетчика электроэнергии указана в паспорте, инструкции или формуляре от изготовителя. Найти схему можно в руководстве по эксплуатации или на задней части клеммной крышки.

Этапы работы

схема подключения счетчика

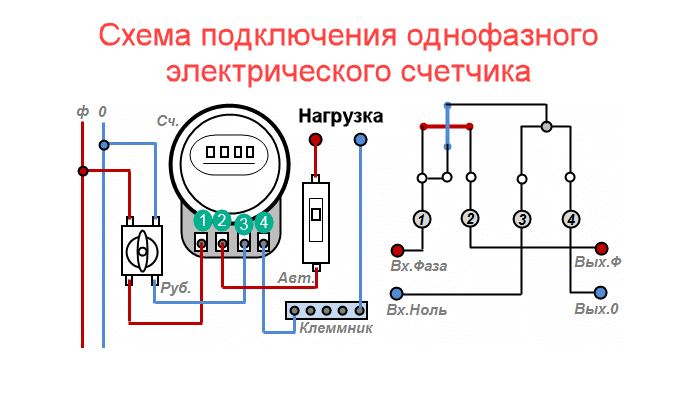

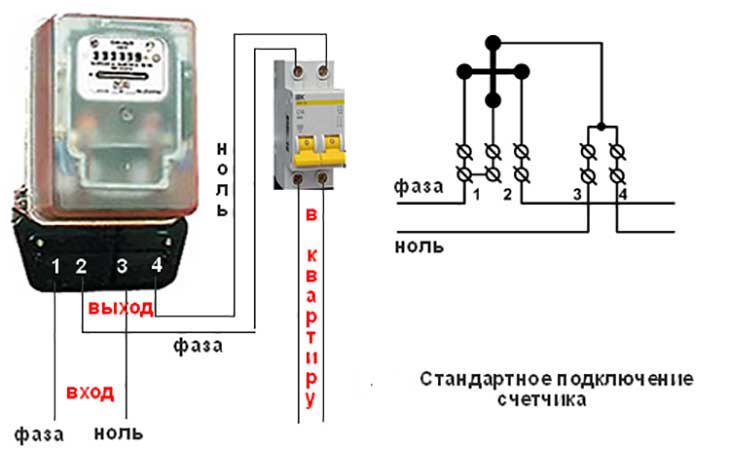

Правильность действий зависит от понимания схемы. По центру находится однополюсный прибор, к которому слева подведен силовой провод (ноль и фаза). Справа находятся кабели вывода на нагрузки. Через них ток протекает к системе освещения, розеткам, электроприборам.

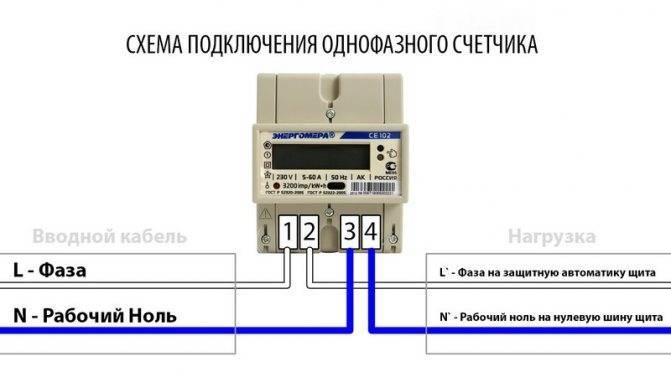

Клеммы подсоединяются к проводам так:

  • клемма № 1 – белый/коричневый/черный фазный кабель ввода;
  • клемма № 2 – белый/черный/коричневый вводный фазный провод, от которого запитывается квартира;
  • клемма № 3 – нейтральный голубой/сине-голубой проводник кабеля ввода;
  • клемма № 4 – голубой/сине-голубой нулевой кабель вывода нагрузки.

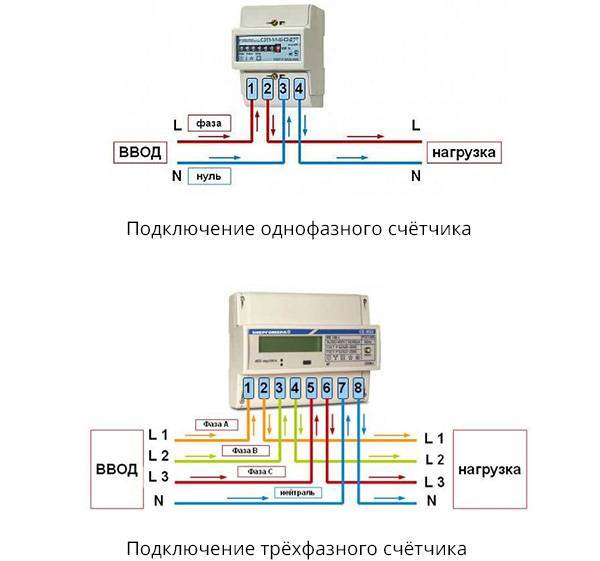

Варианты схем подключения трехфазных счётчиков Варианты подключений электросчётчиков могут быть различными, и определяются они в первую очередь мощностью нагрузки. Если комиссия по приемке оборудования в эксплуатацию будет настаивать на снятии заземляющего кабеля, то шлейф придется удалить.

схема подключения счетчика
Если устройство рассчитано на прямой способ установки, то его запрещено применять совместно с трансформатором. Почему существует два типа схем подключения Измерительная пара является самым уязвимым местом в конструкции электрического счетчика.

схема подключения счетчика
Потребители не должны подсоединяться к линии перед смонтированным счетчиком.

схема подключения счетчика
Схема подключения трансформатора тока к счетчику представлена на рисунке ниже. Такой эффект получается из-за того, что сам индукционный прибор имеет значительное потребление и возникающий в его цепи ток уходил в его электромагнитный поток. Разрыв вторичной цепи вызывает потерю компенсирующего действия электромагнитной индукции от тока, проходящего по вторичным виткам. Технология самостоятельной установки: монтаж на DIN-рейке электрического щита вводного автомата и трехфазного счетчика электроэнергии; спуск фиксаторов на оборотной стороне трёхфазного прибора энергоучета, с последующей установкой и поднятием фиксаторов; подсоединение вводного автомата с необходимыми вводными клеммами на электросчетчике, в соответствии со схемой подключения. Недостатком такой схемы является большое число кабелей. При этом принцип подключения остается тем же: абстрагируясь от того, что ток переменный, направление движения электроэнергии считается односторонним — от поставщика к потребителю. Прибор состоит из сердечника, группы первичных витков и вторичной катушки с большим числом оборотов проволоки.

Общее понятие

схема подключения счетчика
Выполнение всех монтажных работ должно происходить в строгом соответствии с утвержденным проектом. По всей плане эта частота регламентируется другими величинами. Отличие трехфазного от однофазного прибора учета лишь в количестве пар измерительных катушек, а также зажимов на клеммной колодке. В первом случае коэффициент трансформации равен двадцати, а во втором — тридцати.

Популярные статьи  Схема блока питания компьютера

В быту подавляющее большинство счетчиков, будь то однофазных или трехфазных, имеют схему прямого включения. Такое включение чувствительно реагирует на обрыв фазного кабеля. Принцип работы трансформатора тока Трансформаторы тока — это электрические устройства, преобразующие ток нагрузки до величины, при котором прибор учёта электроэнергии будет работать в нормальном режиме. Они работают при частоте 50 Гц и номинальной силе тока 5 А.

Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей. Монтажная схема соединения счетчика с использованием 2 ТТ и 3 ТН. Трансформаторы тока для электросчетчиков нормально функционируют при рабочей частоте в 50 Гц и вторичном номинальном токе в 5 ампер. Трёхфазный щит. Ошибки схемы.

Основные схемы подключения трансформатора. Как подключить трансформатор тока?

Что такое трансформатор тока?

Трансформатор тока (ТТ) представляет собой индуктивное устройство, преобразующее напряжение в сети. Его первичная обмотка подключается к источнику электроэнергии, а вторичная замыкается на защитный прибор с малым внутренним сопротивлением.
Ток протекает через первичную обмотку, преодолевая ее сопротивление.

В процессе движения по виткам первичной обмотки возникает магнитный поток, который улавливается магнитопроводом. Витки вторичной обмотки расположены перпендикулярно виткам первичной обмотки.
Под воздействием электродвижущей силы ток во вторичной обмотке преодолевает сопротивление в катушке, в результате чего падает напряжение на зажимах вторичной цепи.

Коэффициент трансформации определяется на стадии проектирования трансформатора, поэтому важно правильно выбрать модель устройства и заказать трансформатор в Бресте в зависимости от назначения и особенностей эксплуатации

Сфера применения трансформаторов

Трансформаторы тока устанавливаются во многих бытовых электроприборах и промышленном электрооборудовании, для работы которых требуется более высокое или низкое напряжение, чем 220 В или 380 В.
Для питания галогенных светильников необходимо напряжение 12 В, то есть почти в 20 раз ниже, чем в сети, и ТТ его понижает до требуемой величины.

Также трансформатор используются для учета электроэнергии. Широко распространены измерительные ТТ, которые подключаются к приборам измерения (вольтметрам, амперметрам и прочим) и осуществляют передачу токов на них.
Выпускаются как компактные модели, которые помещаются в корпус бытовых приборов, так и модели для установки под открытым небом на линиях электросетей.

Основные преимущества изделий

Использование трансформаторов тока дает следующие преимущества:

  • Унификация измерительных приборов, градуировка их шкал в соответствии с измеряемым первичным током;
  • Повышается уровень безопасности при работе с различными реле и измерительными приборами за счет разделения цепей высшего и низшего напряжения;
  • Увеличивается максимальный диапазон напряжений и пределов измерения для различных измерительных приборов;
  • Обеспечивается питание токовых обмоток реле защиты и измерительных приборов;
  • Надежная изоляция от высокого первичного напряжения.

Параметры для выбора схемы подключения

Подключить самостоятельно трансформатор, предназначенный для бытового использования несложно – достаточно строго следовать схеме подключения. Но для эффективной и безопасной работы электроприборов необходимо правильно подобрать саму схему. При выборе необходимо учитывать:

  • Количество фаз в сети – трехфазные модели имеют 4 выхода, а однофазные только 2, поэтому схема подключения трехфазного трансформатора имеет ряд отличий;
  • Тип трансформатора тока – повышающий или понижающий;
  • Какой параметр тока необходим потребителю – для работы бытовой техники нужен постоянный ток, а в сети – переменный, и для его преобразования требуется подключение вторичной обмотки трансформатора тока через выпрямитель.

Популярные схемы подключения

Если ТТ используется для подключения через них вольтметров, амперметров и других высокочувствительных приборов, измеряющих ток небольшой силы, подключение трансформаторов тока производится по следующей схеме:

Первичная обмотка Л1-Л2 соединяется с линейным проводом, а вторичная обмотка ТТ И1-И2 соединена с токовой обмоткой измерительного прибора. Выводы Л1, И1 соединены перемычкой и подключены к фазному проводу. Третий зажим соединяется с нулевым проводом.

Для трехфазной электросети чаще всего используются три однофазных трансформатора, которые подключаются по схеме:

Если требуется подключение понижающего устройства, следует руководствоваться схемой:

Чаще всего она используется для создания систем освещения. Небольшой размер ТТ дает возможность монтировать их непосредственно в каркасе потолка. Трансформатор располагается между выключателем и светильниками. Светильники подключаются параллельно.

Что важно учитывать при подключении?

Для облегчения монтажа производители наносят на них маркировку: ТАа, ТА1, КА1, что позволяет без ошибок соединить элементы.

При установке трансформатора на трехфазные линии необходимо учитывать, что, если напряжение в сети составляет от 6 до 35 кВ, трансформаторы могут быть установлены только на двух фазах, поскольку в таких сетях отсутствует нулевой провод.

Чтобы заказать трансформаторы тока и другую электротехнику, проконсультироваться по вопросам ее выбора, подключения и эксплуатации, звоните по телефонам: +375 (162) 44-66-60 или +375 (29) 978-35-00.

Электронные электросчётчики

Представляют собой группу современных устройств учёта и сбора данных о потреблении и расходе электроэнергии. Эти приборы оснащены более сложной компонентной базой, которая позволяет осуществлять вычислительные операции с достаточным уровнем точности.

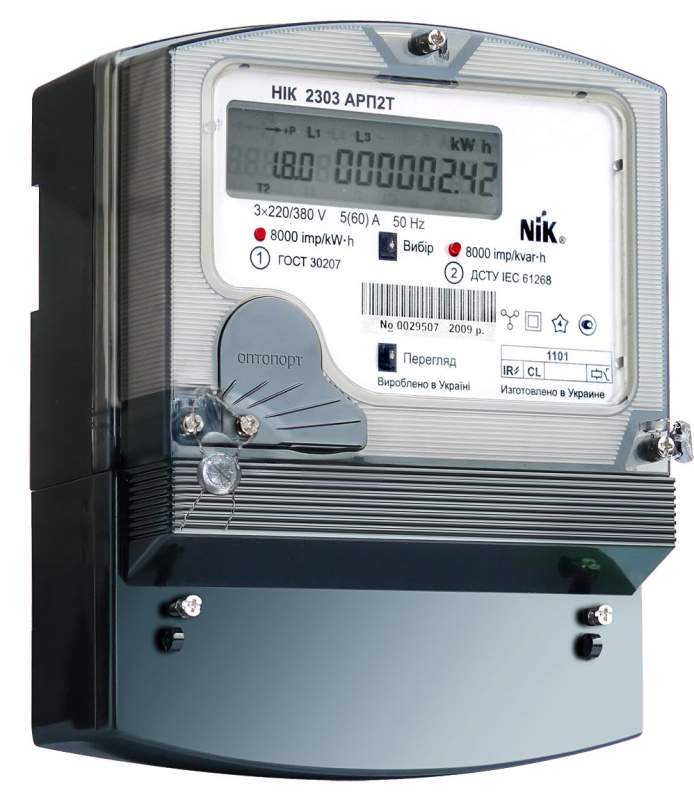

схема подключения счетчикаЭлектронные электросчётчики

Основная задача электронных электросчётчиков заключается в круглосуточном сборе информации о показаниях мощности, потребляемой частью электрической схемы, за которой осуществляется контроль, и по следующим предоставлении данных в привычном для человека виде.

Эти приборы создаются для взаимодействия с двумя типами цепей тока:

  • Постоянной величины (приборы, взаимодействующие с данным типом цепей, используются исключительно на крупных предприятиях, где эксплуатируется мощная аппаратура и оборудование).
  • Синусоидальной гармонической формы.

Счётчик, взаимодействующие с цепями переменного тока, изготавливаются для использования в бытовых целях и применяются для подключения в однофазные и трехфазные системы подачи напряжения (электричества).

Популярные статьи  Проводка в гараже своими руками: схема, разводка, монтаж

Конструктивно электронные счётчики изготавливаются из следующих элементов:

  • Клеммной колодки, предназначенной для соединения с электрическими проводами.
  • Панели ЖКИ дисплея, служащей для вывода данных.
  • Органов управления.
  • Измерительных трансформаторов.
  • Печатной платой с электронными компонентами.
  • Защитного кожуха (корпуса).

Принцип работы электронных энергосчётчиков

На два счётчика — тока и напряжения — от сети поступают сигналы. Далее, эти сигналы с выходов датчиков поступают на усилители, где происходит их усиление. Затем усиленные сигналы подаются на АЦП (аналого-цифровой преобразователь) и преобразовываются в цифровой вид. После оцифрованные сигналы подводятся к перемножителю.

Далее, производится фильтрация оцифрованного сигнала и вывод на устройства:

  1. Индикации;

  2. Интегрирования;

  3. Передачи измерений;

  4. Дальнейшего преобразования.

Преимущества и недостатки электронных счётчиков

Преимущества:

  • Высокий класс точности измерений (от 1 единицы).
  • Наличие нескольких тарифов (от 2).
  • Возможность учёта реактивной и активной составляющей, используя один аппарат.
  • Двунаправленный энергоучёт.
  • Измерение качественных и количественных показаний мощности.
  • Хранение данных учёта электроэнергии.
  • Доступность данных.
  • фиксация попыток хищения электроэнергии.
  • Дистанционный доступ к показаниям.
  • Компактность.

Недостатки:

  • Повышенная чувствительность к колебаниям напряжений в сети.
  • Относительно высокая стоимость.
  • Сложность ремонта (в силу элементных особенностей).

Защитные и переходные устройства

Любой трехфазный счетчик электроэнергии, включаемый в высоковольтные сети через трансформаторы тока, должен быть защищен от перенапряжений, нередко возникающих в линиях энергоснабжения. С этой целью последовательно с ним устанавливаются специальные приборы, позволяющие ограничить напряжения, возникающие в линии в аварийной ситуации. Они встречаются под различными наименованиями, наиболее распространенным из которых является оин.

Это устройство по своему функциональному назначению напоминает защитный автомат. Но только срабатывает оно не от перегруза по току, а используется как ограничитель напряжения на участке питающей линии, в который включается трехфазный счетчик.

Ниже приводится схема, согласно которой осуществляется монтаж этого прибора в цепи защищаемого им оборудования.

Схема включения ОИН (УЗИП)

Перед тем, как установить трехфазный счетчик в питающую цепь, специалисты советуют воспользоваться ещё одним специальным приспособлением, подключённым к клеммнику самого счётчика.

Указное изделие, встречающееся под обозначением икк, имеет в своей конструкции ряд перемычек, позволяющих коммутировать подключение удобным для пользователя способом. Внешний вид этого приспособления и схема включения его в цепи питания приводятся на фото ниже.

Клеммник переходной

Из этого фото видно, что при применении ИКК монтаж и демонтаж прибора учёта любого типа существенно упрощается, что очень удобно при проведении их ремонта, например.

Дополнительная установка ИКК осуществляется путём его параллельного подключения к уже имеющейся клеммной колодке.

В заключительной части обзора отметим, что рассмотренные ранее схемы включения счетчиков выбираются, в зависимости от условий их эксплуатации и характера действующей электрической сети. Для организации правильного их подсоединения важен учёт всех факторов, влияющих на работоспособность конкретного счётного устройства, определяемых не только его классом, но и особенностями механизма снятия показаний.

Какой счетчик выбрать?

Выбор счетчика электронного или индукционного зависит от потребительских способностей. Для начала необходимо определиться с классом точности. Класс 0,5-1 значительно дороже, нежели 2,0. Для бытовых нужд достаточно класс точности 2,0. Счетчики с высоким классом необходимы только на промышленных предприятиях

Для снижения себестоимости прибора учета производители ставят более дешевые комплектующие, поэтому не стоит заострять внимание на самые дешевые счетчики, т. к

электроэнергия должна учитываться точно и без помех.

Популярные производители

Существую три основных производителя, выпускающих качественную продукцию учета электрической энергии.

К ним относятся:

  1. Меркурий. Он выпускает такие модели, как 201 и 200. Модель 200 предназначена больше для промышленных целей. Меркурий в рейтинге заработал 9,6 балла из 10.
  2. Энергомера. Этот производитель занимает второе место в рейтинге 9,4 балла из 10. Он производит модели 101 и 102. Последняя модель 102 предназначена для установки на промышленных предприятиях.
  3. Нева. Производитель выпускает модель 103 1so, предназначена для бытовых целей и установки на улице.

Виды электрических счетчиков

Все электросчетчики, которые устанавливают потребителям, классифицируют по таким параметрам:

  • По способу подключения;
  • По типу измеряемых величин;
  • По виду конструкции.

В квартирах и частных домовладениях сейчас устанавливают один из 2-х наиболее популярных видов приборов учета электроэнергии, а именно:

  1. Электронный счетчик – контролирует расход по дифференцированным тарифам (такие приборы можно мониторить на расстоянии). Популярность электронных счетчиков постоянно растет.
  2. Индукционный счетчик – измеряет потребленную абонентом электроэнергию при помощи вращающегося алюминиевого диска (этот прибор учета постепенно вытесняется с рынка, поскольку является не полностью надежным и в некоторых случаях позволяет не добропорядочным абонентам воровать электричество).

Какой из приведенных выше вариантов лучше установить, зависит, как от особенностей электропотребления конкретным абонентом, так и от местоположения прибора учета (внутри помещения либо на улице). В этом отношении каждый из счетчиков имеет свои преимущества и недостатки.

Все большее распространение получают счетчики электронные. Причиной тому является их точность, а также удобство в эксплуатации. Помимо этого, если абонент хочет произвести вынос прибора учета электроэнергии на улицу, то сделать это можно именно с электронным счетчиком.

В момент покупки электросчетчика следует обратить внимание на наличие пломбы и ее целостность (такую пломбу устанавливает государственный доверитель). Еще один важный момент – это срок проведения опломбирования

Для 2-х фазного счетчика он не должен быть больше, чем 2 года, а для 3-х фазного – 1 год.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Упрощенный вид расчета трансформатора
Как рассчитать мощность трансформатора
схема подключения счетчика
