Что лучше, УЗО или дифавтомат

Способы подключения

Однофазные цепи

Для того чтобы ответить на поставленный ранее вопрос, следует исходить из требований ПУЭ, регламентирующих порядок включения связки автомат плюс УЗО. Согласно положениям этого документа, устройство защиты подключается так, как показано на размещённом ниже рисунке.

При её рассмотрении можно сделать следующие выводы:

  • В однофазной сети это устройство практически всегда устанавливается сразу после счетчика;
  • К его выходу подсоединяются линейные выключатели (автоматы), от которых проводка разводится по всей квартире;
  • Нулевая шина подводится с соответствующей выходной клеммы счётчика на второй полюс УЗО;

Важно! Особое внимание в этой ситуации следует уделить тому, что УЗО подключается после счетчика и до автомата двумя проводами: прямым и обратным (этот момент очень важен с точки зрения возможности его срабатывания). Также следует обратить внимание на то, что схема подключения узо и автомата предполагает наличие однополюсного выключателя тока. При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом

При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом

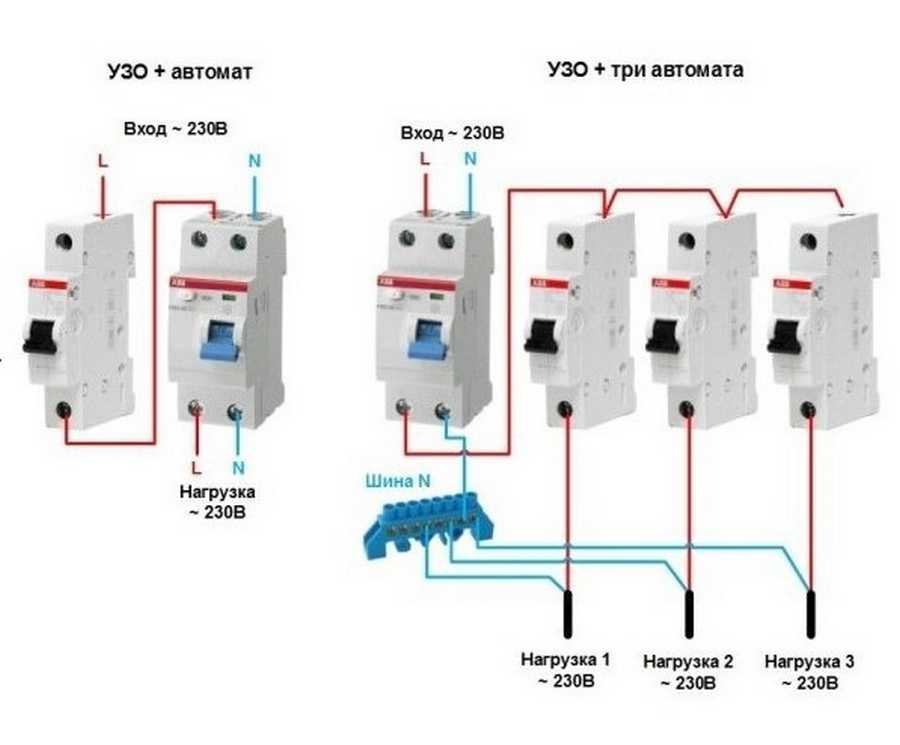

Также следует обратить внимание на то, что схема подключения узо и автомата предполагает наличие однополюсного выключателя тока. При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом

Относительно правил подводки проводников к устройству нужно отметить следующее. Подобно автоматическому выключателю, подводящие провода заводятся с верхней части устройства защиты, а отводящие – снизу.

Трехфазная сеть

Типовая схема подключения трехфазного прибора предполагает наличие на нём 3-х групп входных и выходных контактов, каждая из которых образует цепочку защиты по одной из фаз (смотрите фото ниже).

Дополнительная информация. Из рисунка видно, что в реальных силовых цепях число входных и выходных контактов УЗО ограничено четырьмя (три фазы плюс земля).

Последнее объясняется тем, что земляная жила для всех трёх фазных линий является общей (на рисунке она выделена синим цветом).

Критерии выбора устройств электрозащиты

Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.

Особенности монтажа в электрощите

Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.

Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.

Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров

Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является применение дифавтоматов.

Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных

Сложность подключения проводов

Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.

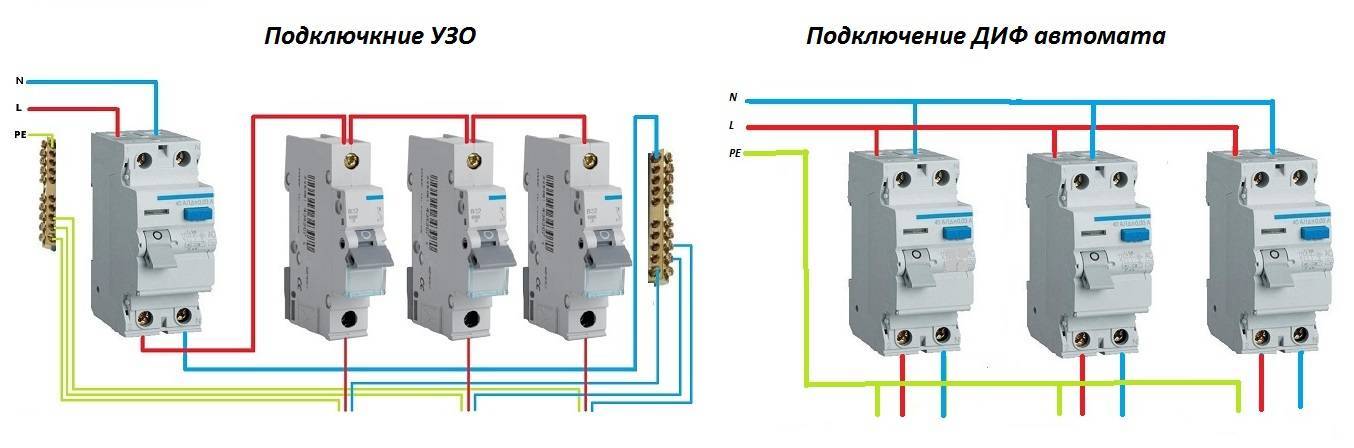

Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается

На схеме хорошо показана коммутация проводов. У пары АВ + УЗО расклад такой:

  • фазный провод присоединяется к клемме АВ;
  • соединяется перемычкой выход автомата и L-клемма УЗО;
  • выход фазы УЗО направляется к электроустановкам;
  • нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.

У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.

Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.

Как производится диагностика срабатывания

Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.

Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.

По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам

Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.

Популярные статьи  выбор посудомоечной машины

Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.

Какие приборы дешевле купить и починить?

Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.

На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.

Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»

Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.

Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.

Противопожарное УЗО: до или после счетчика.

Уважаемые профи! Приходил электрик из УК, внес лепту в монтаж щитка. Внесите ясность, пожалуйста, противопожарное УЗО 63А* 300 мА должно быть установлено до счетчика или после ? Счетчик в квартирном щитке . Если до счетчика и в квартирном щитке — на УЗО должна быть пломба? Если УЗО противопожарное поставить после щитка , то оно не защищает счетчик и ввод? так куда его ставить? Помогите разобраться. Спасибо.

Мастеров онлайн: 475 Заказов в неделю: 2 860 Предложений в сутки: 1 321

УЗО ставить до счётчика, соответственно доступ к его клеммам должен быть закрыт, если этого хочет УК.

УЗО не защищает сеть от короткого замыкания, а защищает человека от поражения эл. током, поэтому ничего страшного если оно будет стоять после счетчика. А для защиты счетчика и ввода у вас стоит автомат в этажном щите.

С вводного автомата фаза и рабочий ноль заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, как правило, устанавливается противопожарный УЗО (устройство защитного отключения). Клеммы вводного автомата закрывают и пломбируют (одновременно со счетчиком). Противопожарное УЗО защищает только от значительных токов утечки, которые могут привести к возникновению пожара, а не защиты защиты человека от поражения элек. током. Поддерживаю высказывание Сергея Евгеньевича

ставится только после счетчика.предназначено для защиты от утечек тока. ,то есть оно не считок а потребителей тока

ТОЛЬКО. после счетчика. УЗО не должен защищать прибор учета.

Противопожарное УЗО в квартире нафиг не нужно. Но если есть желание поставить, то в этажном щите, после счетчика.

спасибо за ответ, но счетчик то в квартире

вы если боитесь, что счётчик коротнёт, то поставьте 2-х полюсный авт. выключатель(1 фазный) до счётчика, только его придётся ставить в отдельный бокс и пломбировать, а узо можно и после

Противопожарное УЗО следует устанавливать в Этажном щите, а если его установить в квартирном щите — то оно уже автоматически перестает быть противопожарным.

В ПУЭ рекомендуется установка противопожарного, но не требуется. Это обусловлено тем, что не у каждого потребителя установлены устройства защитного отключения на групповые линии. Вот и предлагают установку на вводе в этажных щитах УЗО с током срабатывания от 100 мА до 300 мА. Подрядные организации, которые обслуживают внутренние электросети, заинтересованы в увеличении объемов работ, так как это дополнительные деньги и увеличение сметной стоимости. Лично я никогда не устанавливаю пожарное УЗО на вводе, так как считаю это бессмысленным делом, излишняя растрата денег. 7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.

УЗО защищает от поражения человека, а не счётчик. перед счётчиком устанавливают Автомат и пломбируют. Возможно вы путаете УЗО с Дифавтоматом?

ПУЭ, пункт 7.1.64 регламентирует установку перед счетчиком КОММУТАЦИОННОГО АППАРАТА. какой именно это должен быть аппарат (предохранитель, автомат, УЗО, рубильник и т.д и т.п.) не регламентируется.

Электрику из УК можно рекомендовать для защиты установить УЗО в главный распределительный щит, или перенести туда прибор учета. В квартирном распределительном щите все защитные и другие утройства, устанавливаются после прибора учета.

Здравствуйте! Установить необходимо после счетчика, пломбы быть на УЗО не должно(Да и поставить ее некуда там).Перед узо не ставится цель-защиты счетчика и вводного автомата, перед УЗО ставится цель-измерить сколько тока пришло и сколько ушло и, в случае если тока пришло больше чем ушло, обесточить участок, за который отвечает УЗО.Данный тип УЗО необходимо ставить после автомата ,который идет после счетчика(И как правило находится в квартире).Обратите внимание, что данное узо не защищает от поражения человека током, необходимо довить в щиток УЗО со срабатыванием в 30мА

«пломбы быть на УЗО не должно(Да и поставить ее некуда там).» Это верно. Пломбу ставят на бокс, в который устанавливается УЗО, и который в свою очередь устанавливается в щит учёта. Хотя на сегодняшний день выпускаются и УЗО, и автоматические выключатели с защитными крышками на каждый контакт и с возможностью установки пломбы на них, дабы предотвратить несанкционированное подключение на контактах устройства. Например EKF делают такие приборы. КЭАЗ так же. Думаю, бытовая линейка Шнайдера тоже подтянется.

Узо требуется ставить после счетчика. Тем более на 63а,оно и будет вводным автоматом. А счетчик защищен автоматом на РЩ. Хотите могу более подробно проконсультироваться?

Популярные статьи  какими проводами соединять автоматы в щитке

Кто занимает больше места в щите узо или авдт

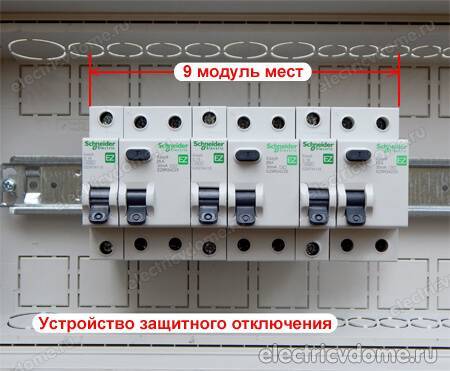

Представим, что у вас в квартире установлен небольшой распределительный щиток, который забит под завязку, электропроводка разбита по группам, каждая группа питается от своего аппарата защиты (автомата). Возникает необходимость добавить еще парочку устройств в электрощит. Как это сделать? Конечно, можно заменить щиток на более просторный, но не все захотят это делать, особенно если ремонт уже закончен. Поэтому в имеющемся щитке остается лишь «жонглировать» модульными устройствами.

Вы все прекрасно знаете, что УЗО не имеет встроенной защиты от сверхтоков и поэтому его нужно защищать автоматами, соответственно, с каждым таким устройством дополнительно нужно устанавливать автоматический выключатель. Давайте посчитаем, сколько такой дуэт занимает места в щитке: устройство защитного отключения занимает два модуль-места, автомат одно модуль-место. Итого выходит если в качестве защиты использовать УЗО то в щите как минимум будет занято три модуль-места.

Что лучше, УЗО или дифавтомат

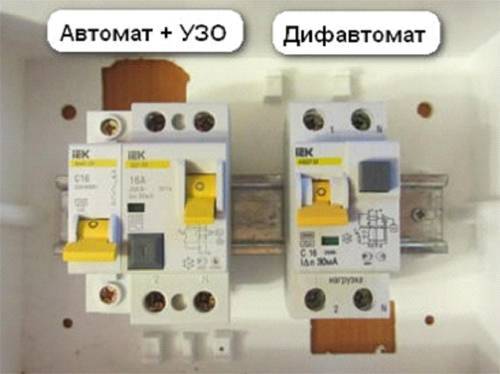

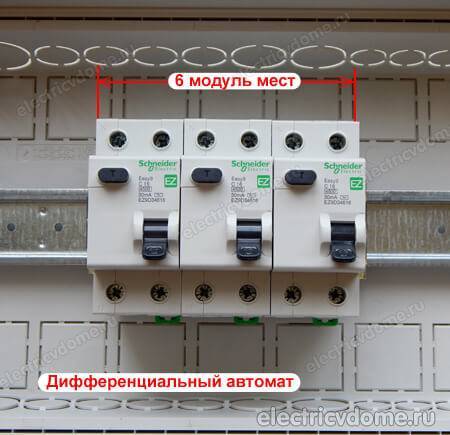

Если же вместо УЗО мы будим использовать «дифавтомат», то место в щитке можно немного сэкономить, так как дифференциальный автомат занимает два модуль-места. Теперь можно подсчитать, сколько запланировано отходящих линий, и сколько можно установить в щиток модулей.

Например, имеется три группы розеток: спальня, кухня, ванная. Для питания на каждую группу устанавливаем автомат С16 (А) и УЗО 25 (А), 30 (мА). Все это дело занимает 9 модуль-мест. Если для каждой группы, установить дифавтомат АВДТ на С16 (А), 30 (мА), то занято будет уже 6 модулей.

Что лучше, УЗО или дифавтомат

Но прогресс как говориться не стоит на месте и на сегодняшний день в продаже имеются одномодульные дифавтоматы. Что из себя представляет такое устройство. По своему функционалу и назначению они идентичны обычным АВДТ т.е. включает в себя УЗО и автомат но размещено все это дело уже в одномодульном корпусе. Поэтому в распределительных щитках уже можно монтировать в несколько раз больше АВДТ, чем это было возможным до этого.

Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)

Как же все-таки отличить УЗО от дифавтомата? В чем разница? На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем.

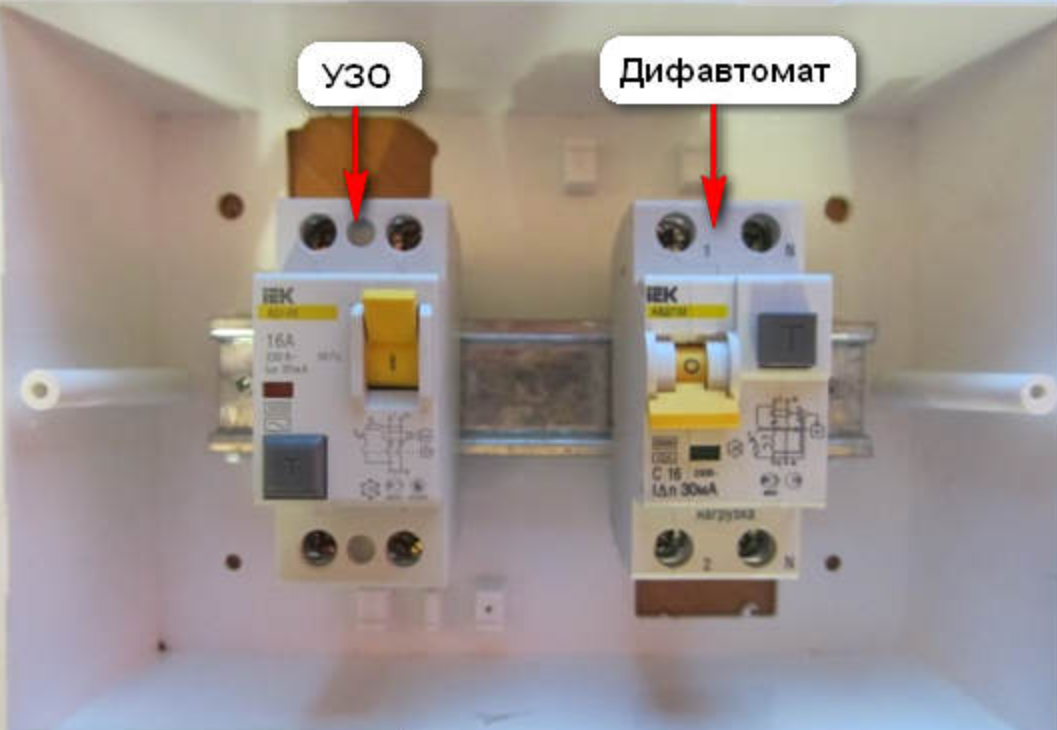

Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Но они выполняют совершенно разные задачи. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает (УЗО), если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того, при появлении тока утечки в электропроводке, изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром.

Дифференциальный автомат — это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

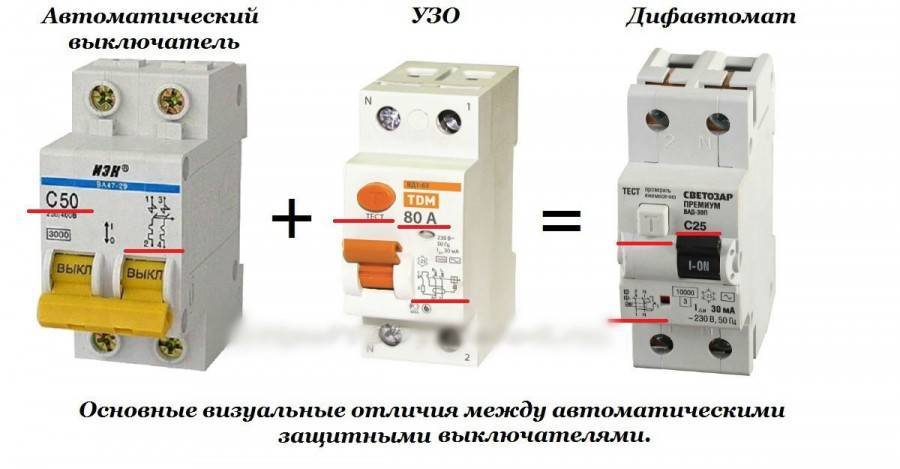

Визуальное отличие

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. А ещё проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот.

Различие по маркировке

На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ. На корпусной части УЗО стоит маркировка «25А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 25А. На АВДТ проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.

Различие в электрической схеме

Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.

Различие в аббревиатуре

На таких устройствах как правило по русски написано что это УЗО (ВД) или дифавтомат АВДТ. Устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше

Но если устройство сломается, то подлежит полной замене.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

Популярные статьи  Полуавтомат из инвертора своими руками

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.

В чем разница между дифавтоматом и УЗО — что лучше?

Дифавтомат отличается от УЗО

Обычному человеку сложно понять, чем отличается один датчик от другого. По внешним признакам они схожи, но отличаются по своей функциональности.

УЗО:

  • Среагирует, когда в электросети, которая к нему подсоединена, происходит утечка электричества.
  • Если при таком положении нет данного устройства, то человек может травмироваться при прикасании к поврежденной технике.
  • Кроме этого микроутечка может повлечь за собой сильный нагрев кабеля и дальнейшее загорание бытовой или промпроводки.
  • Поэтому такой датчик нужен для того, чтобы предупредить поражение электротоком, предупредить перегрев изоляции и пожар.

Дифавтомат:

  • Универсальный прибор, который вобрал в себя все функции вышеописанного УЗО и выключатель-автомат.
  • Предотвращает временные замыкания, предупреждает микроутечку электротока, перегруз в электроцепи, которые могут появиться дома или на работе (офисы, производственные помещения, склады и так далее).

Многие пользователи, пытаясь проверить работу УЗО, преднамеренно создают перегрузку, включая одновременно много бытовых приборов. В этом случае УЗО не сработает, и более того, произойдет возгорание сети вместе с этим прибором. Поэтому УЗО нужно подключать вместе с дифавтоматом. При работе в системе, они обеспечат нужную защиту от таких аварийных ситуаций.

Дифавтомат и УЗО

Визуальные отличия:

  • Вы можете подумать, что их не существует. Схожее внешнее оснащение, одинаковая пластиковая оболочка, наличие одних и тех же кнопок, переключателей и так далее.
  • Но посмотрите внимательнее, и вы увидите, что буквенные знаки различные, как и тумблеры, и схематические изображения.

Маркировка:

  • Правильный способ отличить один датчик от другого — маркирование по номинальному электротоку.
  • На пластиковой оболочке этих промприборов указаны технические характеристики: показатели электричества при утечке и рабочего сверхтока.
  • Если на пластике сверху всего 2 цифры — это УЗО.
  • Если на пластике написаны латинские буквицы — это дифавтомат.

Значение электросхем:

  • На любом подобном промприборе, предназначенном для защиты от электротока, на пластике нанесено схематическое изображение всех функций.
  • На УЗО есть овал — это обозначение дифференциального трансформаторного прибора. Также на нем обозначено электромеханическое реле, при помощи которого происходит размыкание и замыкание электроцепи.
  • На дифавтомате будут написаны все те же знаки, что и на УЗО, а также вы увидите отображение электромагнитного и теплового расцепителя, у которого в функциях предусмотрена реакция на короткие замыкания и перегрузки в электроцепи.

По схематическим рисункам, нанесенным на пластик, вы легко определите, какой промприбор перед вами — УЗО или дифавтомат.

УЗО и дифавтомат

Наименование и аббревиатура:

  • На пластике УЗО будет видна надпись «Выключатель дифференциальный». Аббревиатура — «ВД».
  • На дифавтомате — «Выключатель-автомат дифференциального тока». Аббревиатура — «АВДТ».

Качество в работе и цена:

  • Дифавтомат дешевле УЗО, так как последний состоит из комплекта самого устройства защитного отключения и автомата.
  • По качественным показателям, надежности срабатывания, дифавтомат и УЗО не уступают друг другу.

Эксплуатация:

  • АВДТ — это комбинированный прибор. У него есть недостаток в том, что при срабатывании, вы не определите — произошла утечка тока или перегрузка.
  • Поэтому УЗО используется в паре с дифавтоматом.
  • Но сейчас появились современные усовершенствованные модели, у которых есть индикатор.

Ремонт:

  • Если произойдет поломка АВДТ, то придется сделать полную замену прибора.
  • Если УЗО работает вместе с дифавтоматом, то при выходе из строя какой-то детали, заменяется только этот рабочий элемент.

Определившись с отличиями, важно разобраться, какие схемы квартирной электропроводки стоит использовать. Например, для обычной квартиры с несколькими розетками и бытовыми приборами, подойдет УЗО и дифавтомат, которые будут работать в одной системе

Если вам нужно обеспечить защиту большого загородного дома с хозблоком, котельной, подсобными помещениями и так далее, тогда лучше установить два УЗО и один дифавтомат.

Особенности эксплуатации УЗО

Главной функцией УЗО является мгновенное срабатывание при появлении токов утечки, в результате, электрическая сеть отключается от источника питания. Данные системы устанавливаются на группы розеток, а также на выделенные линии бытовой техники и другого оборудования. УЗО не предназначены для защиты от коротких замыканий и системных перегрузок. Некоторые электрики не учитывают это обстоятельство, используя в схемах одно только УЗО, чтобы снизить их стоимость.

Основой прибора является датчик тока, реагирующий на изменяющуюся дифференциальную величину тока в проводниках. Он изготовлен в виде обычного трансформатора с тороидальным сердечником. Уровень порога срабатывания выставляется с помощью магнитоэлектрического реле, у которого высокая чувствительность на все изменения. Данная схема, характерная для большинства УЗО, обеспечивает простоту эксплуатации, надежность и безопасность в работе. Современные приборы представлены электронными моделями с использованием специальных электронных схем.

В состав исполнительного механизма входит сама контактная группа, выставляемая на максимальную токовую величину. При каких-либо неполадок в цепи используется специальная контактная группа, работающая на размыкание. Работоспособность устройства проверяется путем нажатия на кнопку ТЕСТ. После этого на вторичную обмотку производится искусственная подача тока, что вызывает срабатывание реле.

Многие хозяева квартир и частных домов задаются вопросом, что выбрать УЗО или дифавтомат. Существуют определенные рекомендации специалистов по использованию дифференциальных автоматов. Больше всего они подойдут для простых сетей, в которых автоматические выключатели не будут устанавливаться на каждую группу потребителей. В таких случаях их устанавливают на входе после электросчетчика вместо УЗО. Дифференциальная защита идеально подходит для мощных потребителей, линий, проложенных в подвальных помещениях, банях, для уличного освещения и прочих объектов, расположенных отдельно.
