Установка электросчетчика в квартире

Содержание

Установка счетчика и автоматики в щиток

Нормы, как правильно подключить электросчетчик, обязательно содержат требование установки перед ним вводного (противопожарного) автоматического выключателя. Аппарат обязательно должен быть селективным (учитывает время сработки последующей автоматики). Есть однополюсные АВ, но двухполюсные обеспечат лучшую защиту. Номинал подбирается под совокупную мощность и ток приборов на объекте.

Вводной автомат защелкивается на DIN рейке чаще перед счетчиком, можно и после, но, подключается обязательно перед ним, то есть сначала вводные жилы идут к АВ, затем от него дальше.

Также установка счетчика электроэнергии, как подключить автомат к счетчику в частном доме предполагает монтаж автоматики и после него (АВ на каждую линию, а лучше УЗО, АВДТ).

Обязательность вводного автомата

По п. 7.1.64 ПУЭ подключить счетчик надо с коммутационным аппаратом, в его роли вводной противопожарный АВ, которым снимают напряжение со всех фаз при обслуживании оборудования, попутно он выполняет защитное отключение при КЗ и перегрузках. Раньше его роль выполняли ручные рубильники, но у них нет функции авторасцепления при опасных факторах.

Нюансы эксплуатации

В ходе эксплуатации важно обеспечивать равномерную загрузку фазных проводников в линии, чтобы избежать перекоса. Поэтому распределение однофазных электроприборов для трехфазного счетчика следует заранее рассчитать

Заметьте, в ходе эксплуатации все электронные модели крайне чувствительны к перепадам напряжения и превышению токовой нагрузки. Поэтому такой трехфазный счетчик необходимо защитить от повреждений токами короткого замыкания, для чего со стороны линии и со стороны подключаемых электрических приборов устанавливается защитная аппаратура.

Важно не допускать воздействия неблагоприятных атмосферных, погодных и других факторов на счетчик электроэнергии, так как это может привести к его выходу со строя или другим нарушениям работоспособности

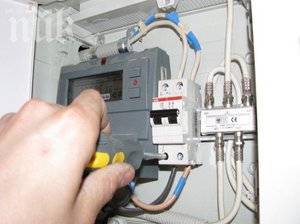

Снятие и установка счётчика

Для того чтобы заменить индивидуальный счётчик, установленный в распределительном шкафу на лестничной площадке, на улице или в другом предназначенном для этого месте необходимо, чтобы это выполнял опытный специалист, имеющий удостоверение о присвоении ему как минимум третьей группы по электробезопасности. Все работы проводятся при снятом напряжении и с проведением технических мер безопасности, а также исправным инструментом.

Установка электросчетчика в квартире

В число инструментов обязательно должен входить, проверенный на действующем оборудовании указатель напряжения. При этом он должен предназначен для проверки соответствующей его величины, то есть высоковольтный не подойдёт в низковольтных цепях, и наоборот. Помимо этого человек, выполняющий замену электросчетчика, должен иметь при себе крестовую и плоскую отвертку, пассатижи, инструмент для снятия изоляции с проводов и изоленту.

О том, как снять счетчик электроэнергии, мы подробно рассказывали в отдельной статье. Для того чтобы правильно, а главное безопасно заменить электросчётчик необходимо:

Установка электросчетчика в квартире

Во время замены электросчетчика в квартире и доме необходимо соблюдать следующие правила:

  • Запрещается оставлять оголённые провода, которые могут стать причиной короткого замыкания и поражения человека опасным для жизни электрическим током.
  • Не разрешается выполнять скрутки проводов, все они должны соединяться в распределительном щите через клеммные коробки, специально предназначенные для этого.
  • Включать прибор учета нужно при отключенном автоматическом выключателе после счётчика, то есть без нагрузки.
  • Металлический корпус и вся металлоконструкция, где установлен прибор, должна быть заземлена.
  • Провода должны быть аккуратно уложены и соединены диэлектрическими жгутами в пучок.

Включив вводной автомат должен засветится соответствующий индикатор «Сеть», а другие типа «Реверс» и т. д. не должны гореть, иначе подключение является неправильным. При отключенном отходящем автомате, светодиод, фиксирующий расход электроэнергии, мигать не должен. Конечно же, всё зависит от конструкции индивидуального электросчётчика, типа и от его индикации, с которой можно ознакомиться в руководстве по эксплуатации.

Многих интересует вопрос, сколько стоит замена счетчика электроэнергии. В 2017 году средняя цена не превышает 2 тыс. рублей за всю работу (демонтаж старого прибора учета и установка нового). В стоимость не входит цена самого счетчика. Если учитывать и затраты на покупку прибора учета, в общей сложности замена обойдется в 4-5 тыс. рублей.

Обязательная замена старых счетчиков электроэнергии

Обязательная замена старых счетчиков электроэнергии осуществляется в следующих обстоятельствах:

  • числительный прибор старой конструкции (категория точности превышает показатель 2.0);
  • наличие видимых механических повреждений (даже если они не сказываются на эффективности работы устройства);
  • неверный учет потребленных ресурсов, что подтверждается специалистом РЭС;
  • подача заявление на применение суточных тарифов, то есть стоимость услуг в дневное и ночное время будет значительно отличаться (для таких случаев предусмотрены специальные устройства, которые автоматически считают киловатты в разное время суток).

Мнение эксперта
Миронова Анна Сергеевна
Юрист широкого профиля. Специализируется на семейных вопросах, гражданском, уголовном и жилищном праве

Проявить инициативу на смену устройства могут сами владельцы недвижимости или же инспектор Энергосбыта, проводящий плановую проверку. Отказать в сдаче счетчика на проверку нельзя, поскольку за противодействие деятельности коммунальных компаний предусмотрена юридическая ответственность.

Установка прибора

Перед тем, как установить устройство, определяется место монтажа и тип крепежа. Локация измерителя в новом доме определяется на этапе проектирования здания.

Покупка прибора на дин-рейку — универсальное решение, так как к счетчику всегда можно докупить удобное крепление.

Установка возможна на din-рейку, как показано на фото:

Вместо нее можно устанавливать пластинку из металла, идущую в комплекте со счетчиком. При этом прибор монтируется на ровную поверхность с тремя винтами.

Для включения счетчика используются медные провода, которые зачищаются примерно на 2.5 см. Подключение проводов трехфазного счетчика проводится до упора в отверстия и закрепляется двумя винтами, начиная с верхнего.

Важно, чтобы изоляция не попала в зажим, так же, как и не допускается выступ оголенного провода из-под корпуса. Перед тем, как подключить на клеммы трехфазного счетчика многожильные провода, на них устанавливают наконечники НШВИ

Для этого применяются специальные клещи. Опрессовывание наконечниками гарантирует надежность и безопасность контактов, предохраняет от возгорания в случае короткого замыкания

Перед тем, как подключить на клеммы трехфазного счетчика многожильные провода, на них устанавливают наконечники НШВИ. Для этого применяются специальные клещи. Опрессовывание наконечниками гарантирует надежность и безопасность контактов, предохраняет от возгорания в случае короткого замыкания.

Подсоединение проводов

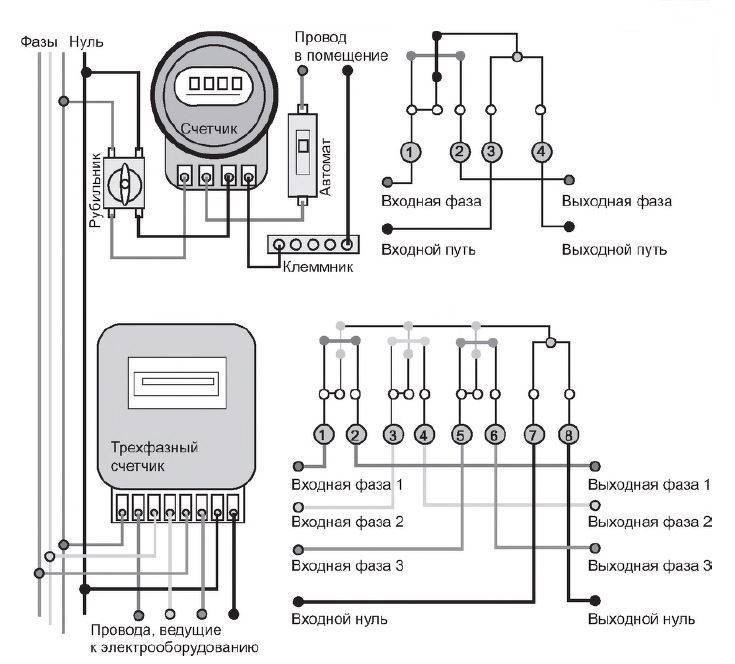

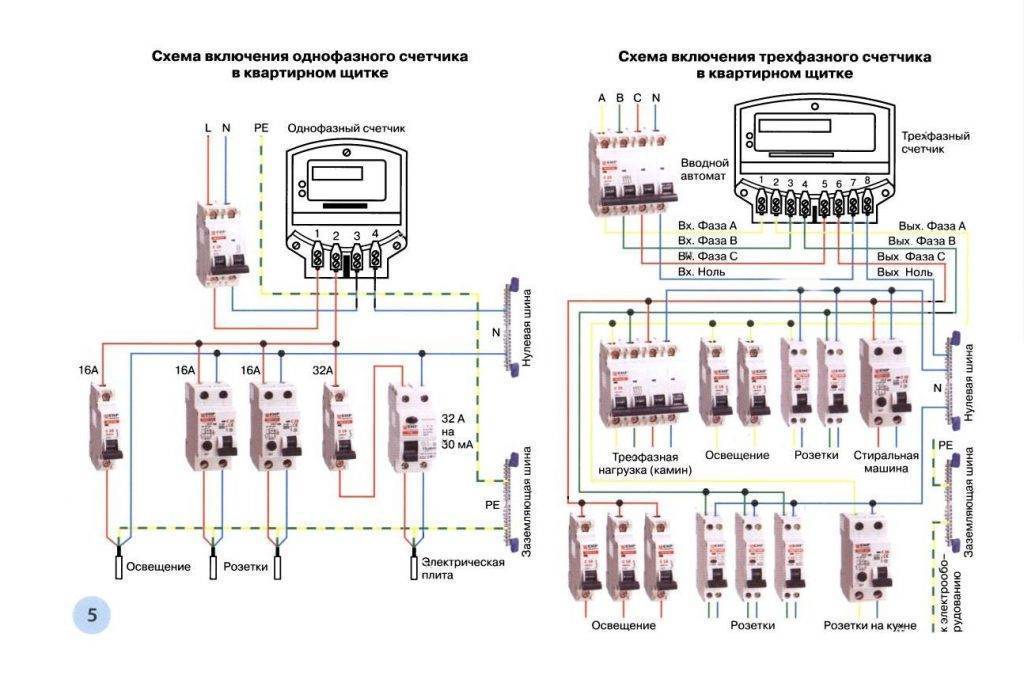

Корректная работа обеспечивается точным соблюдением схемы подключения. Рассмотрим на примере счетчика Энергомера.

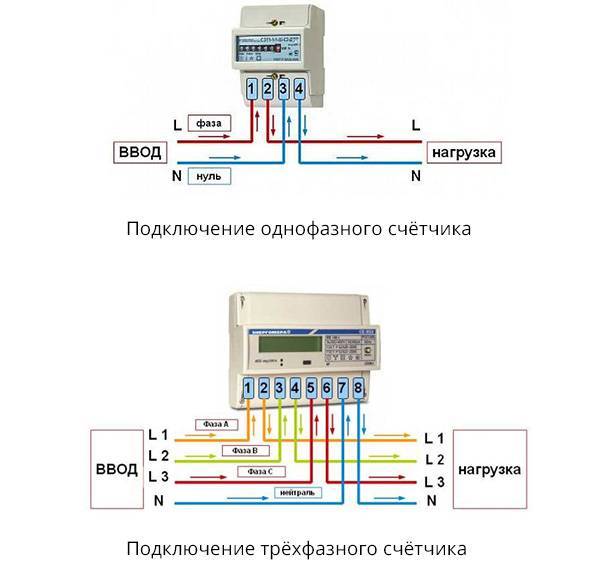

Входные клеммы 1, 3, 5, подсоединяются к входным фазам 1, 2, 3 соответственно. Выводные клеммы 2, 4, 6, подсоединяются к фазам выхода 1, 2, 3. Седьмая клемма — для нуля, восьмая — для выхода. Заземление подводится к шине заземления.

Запрещено заземление соединять с нулевой фазой. Рекомендации о том, как подключить трехфазный счетчик, указываются на корпусе и техническом паспорте.

Популярные статьи  Как сделать светодиодную лампу

После того, как проведено самостоятельное подключение, необходимо вызвать проверяющего от организации, поставляющей электроэнергию. Специалист оценит правильный ли монтаж и расположение трехфазного счетчика.

Шаг третий — какой электросчетчик лучше

Чтобы решить, какой электросчетчик лучше поставить в частный дом, стоит сначала определиться, где и как он будет использоваться. Современные конструкции счетчиков хорошо защищены и достаточно надежны. На рынке в настоящее время доминируют три основных производителя:

  • ОАО «Концерн Энергомера», расположенный в Ставропольском крае;
  • Холдинг «Инкотекс», Москва;
  • Московский завод измерительных приборов.

Первый производитель имеет долю рынка в 30-35% всех продаваемых в РФ однофазных бытовых электросчетчиков, качество продукции соответствует цене. Остальные чуть скромнее, но тоже имеют немалые заделы именно в производстве электронных счетчиков электроэнергии. Счетчики торговой марки «Меркурий», продукция ХК «Инкотекс», декларируются в срок безотказной работы в 250тыс. часов в частном домовладении, тогда как гарантии продукции конкурентов имеют срок службы на 100-110тыс. часов меньше.

Перед тем как сделать выбор модели счетчика и места его установки в частном домостроении, стоит помнить, что жидкокристаллические индикаторы, наиболее часто применяемые в счетчиках, очень плохо переносят низкие температуры, при температурах ниже минус 5оС прочитать показания невозможно.

Жилищный кодекс – замена электросчетчика

Обслуживание устройства учета потребленных киловатт – обязанность обслуживающей компании или организации-поставщика коммунального блага. Порядок монтажа счетчиков оговорен:

  • в Гражданском кодексе;
  • в ФЗ № 261, принятом 23 ноября 2009 года;
  • в Постановлениях Правительства № 491 и № 530, изданных в 2006 году.

Контроль над текущим состоянием приборов, своевременная поверка и обслуживание являются обязанностями энергоснабжающих структур и управляющих компаний. О необходимости замены счетчика обычно сообщают владельцу жилья. Если речь идет о приватизированных квадратных метрах, то собственник обязан оплатить расходы. За обслуживание жилья, предоставленного по договору социального найма, отвечает местная администрация.

Полукосвенный метод

Счетчик прямого включения ограничен по техническим характеристикам и функциям, поэтому иногда выбираются модели для установки с трансформаторами тока. Схема того, как подключается счетчик через трансформаторы тока, указывается на корпусе и в технической документации прибора.

Принцип основан на том, что токовые цепи подключаются через трансформаторы тока, цепи напряжения — сразу к сети 0,4 кВт. Любая схема включения рассматривается слева направо.

Этапы установки

Установка с трансформаторами обычно выбирается для предприятий или бытовых помещений, где используется мощное электрооборудование.

Установка счетчика с трансформаторами тока проводится по следующим этапам:

  1. Откручивание крепежных винтов до необходимого пространства для ввода проводов в зажим клеммы.
  2. Провод очищается от изоляционного слоя на высоту 25 миллиметров, без перекосов вставляется в отверстие на счётчике (не допускается попадание в зажим участка провода с изоляцией).
  3. Сперва закручивается верхний винт, затем нижний. Легким подергиванием провода вниз убеждаются в его надежной фиксации. Через 10 минут снова нужно проверить провод, так как медь имеет свойство растягиваться. При необходимости следует закрепить контур надежнее.
  4. Идентично подсоединяются остальные провода.
  5. Клеммы закрываются крышкой.

При общей нагрузке по току свыше 100 Ампер, актуально подключение трехфазного счетчика через трансформаторы тока.

Сборка через трансформаторы

Схема подключения через трансформаторы тока бывает косвенная и полукосвенная.

Подключение трансформаторов тока не применимо для моделей прямого включения. Как правило, схема подключения присутствует на самом приборе, а также в прилагаемой инструкции.

Трехфазный счетчик электроэнергии соединяется с трансформаторами в соответствии с маркировкой.

Л1 — питание от автомата (вход). Л2 — выход на потребителя. И1 — ввод, подключаемый на клеммы 1, 3, 5. И2 — выход, подключаемый на 2, 4, 6 клеммы.

Для соединений под болт, на провода можно использовать наконечники НКИ.

Пример подключения

Перед счетчиком и трансформаторами устанавливается автоматическое устройство, защищающее от коротких замыканий и блокирующее сеть при превышении максимальных нагрузок. Трехфазная сеть балансирует пофазное распределение нагрузки. Каждая фаза обеспечивается автовыключением.

Подведение начинается с левой стороны. На вводном автомате 3 фазы: A, B, C. Трансформаторы условно разделяют на соответствующие фазы. Цвета проводов выбираются в соответствии ГОСТу. В схематехнике маркируются для наглядности цветными стикерами.

Схема подразумевает подключение проводов к клеммам 3 фазного счетчика через трансформаторы с дальнейшим их выводом на потребителя.

Выходящий провод из А-вводного автомата подсоединяется к шине Л1 первого трансформатора. Провод с той же маркировкой отводится от И1 трансформатора к первой клемме. От второй клеммы провод подсоединяется к И2 первого трансформатора. Седьмая клемма в этом случае — для заземления. От болта напряжения трансформатора провод отводится на соответствующую клемму. На приведенных фото эти 3 клеммы в верхнем ряду.

Аналогичная схема подключения трансформаторов применима для каждого из них.

Схематичная инструкция всегда указывается на самом приборе.

Расположение клемм на приборах Энергомера несколько отличается:

Начиная слева, каждые три клеммы, следующие по порядку, составляют одну фазу. К 1, 4, 7 клеммам, контуры подсоединяются от И1 трансформатора. К 3, 6, 9 — от И2. 2, 5, 8 — подключение цепи напряжения. 10 или 11 (Энергомера предлагает 10 и 11 клемм) — нулевой проводник (может быть любой из двух).

Принцип звезды

Подобная схема подключения трехфазного счетчика через трансформаторы тока, дает возможность использовать меньше проводов. Особенность «звезды» — объединение выводов И2 всех трансформаторов в узел, выводимый на нулевой проводник.

Минус такой схемы — затрудненность проверки для служб.

Виды многотарифных приборов и правила выбора

Грамотный выбор счетчика многотарифного учета невозможен без знания существующих разновидностей этих приборов

Для знакомства с ними важно оценить все возможные варианты, по которым производится такая классификация

Виды приборов

Электронный двухтарифный счетчик

По принципу действия многотарифные счетчики подобно всем другим образцам этой техники подразделяется на индукционные и электронные модели. И те и другие приборы по виду учитываемой электроэнергии делятся на однофазные и трехфазные приборы, устанавливаемые в цепях 380 Вольт. Трехфазные многотарифные электросчетчики используются в частных хозяйствах, где возможна установка соответствующего силового оборудования. К нему относятся насосы, токарные и фрезерные станки, а также другие механизмы, в состав которых входят асинхронные двигатели.

Различие предлагаемых пользователю учетных приборов проявляется в мощности, которую он способен выдержать, а также в заявленной стоимости конкретного образца.

Критерии выбора

Однофазный счетчик

Перед покупкой прибора учета нужно освоить правила его выбора, обычно сводящиеся к следующим моментам:

  • определиться с типом учета: однотарифный или с несколькими тарифными планами;
  • решить, какой тип счетчика требуется по виду питания: трехфазный на 380 Вольт или однофазный;
  • проконсультироваться у специалистов по вопросу мощности приобретаемого прибора, зависящей от величины потребления в бытовой сети: количества одновременно подключаемых к ней приборов;
  • убедиться в наличии сертификата качества, гарантирующего надежность эксплуатации счетчика.

Крайне важно заранее определиться с тем, какой выбирать прибор по принципу работы (электронный или индукционный). Несмотря на то что стоимость первого несколько выше, лучше всего выбрать именно его. Благодаря встроенной электронной схеме, содержащей в своем составе микропроцессорный чип, этот тип счетчика считается более надежным

Благодаря встроенной электронной схеме, содержащей в своем составе микропроцессорный чип, этот тип счетчика считается более надежным. https://www.youtube.com/watch?v=11_WXGjLwEw

Особенности монтажа

Установка электросчетчика в квартиреУстановка двухтарифного счётчика приобретает смысл только при условии, что потребитель использует максимальные пределы своих мощностей в часы пик, когда сеть и без того перегружена. Двухзонный счётчик имеет существенный недостаток. Он является довольно дорогим прибором, помимо этого, программирование этого устройства тоже является платной услугой.

Популярные статьи  как подключить светодиодную люстру

Следующим критерием, позволяющим классифицировать электросчётчики, являются показатели напряжения и величины номинального тока. Подключение приборов, которые необходимы для работы, в условиях превышения показаний номинального тока отметки в 100 ампер производится при помощи непрямого включения с использованием трансформатора тока. Подобные приборы применяются в условиях трехфазных сетей, в которые включены потребители, обладающие большой мощностью. Допуск к установке этих устройств имеют только специалисты, обладающие установленным разрядом квалификации.

Выбирая модель электросчётчика в случае, если он будет устанавливаться самостоятельно, необходимо фиксировать время, в которое была установлена пломба на корпусе прибора. По установленным правилам время установки пломбы, находящейся на корпусе прибора, не должно превышать 1 года.

Класс точности

Любой прибор имеет погрешность: в зависимости от максимального ее значения есть установленные классы точности. Выбор ограничен требованиями энергокомпании: параметр относится в первую очередь к ее интересам — чем чувствительнее прибор, тем лучше он считает небольшое потребление, которое, возможно, осталось бы незамеченным изделием с худшим классом точности.

Положения действующих нормативных актов гласят, что для электрических счетчиков квартир и домов норма точности — 2 класс или лучше (ниже по цифровой шкале, например, «1»). Данное требование является причиной, почему энергокомпании предписывают менять застарелые индукционные устройства с кл. 2.5. Чем выше по цифровой шкале, тем больше прибор не зафиксирует слабых нагрузок.

Не факт, что потребление зарядки, включенной без телефона, в количестве 0.1–0.5 кВт/час зафиксирует чувствительный регистратор, но запитывание электротехники в спящем режиме он может считывать.

Но не следует ставить счетчики особо чувствительные, например, с кл. 0.2 %, поскольку такой прибор выдаст завышенные данные. Чтобы погрешность была на пользу пользователей, надо ставить класс выше по цифровой шкале, в данном случае «2.0 %» — самый «неточный» из допустимых по закону (постановление N442 от 04. 05. 2012 г., ст. 138). Более чувствительный прибор ставится на усмотрение пользователя, категорично требовать его энергосбыт не имеет права.

Если на дату вступления в силу указанного нормативного акта установлены устройства с классом ниже, например, 2.5 %, то их разрешено эксплуатировать до (что произойдет раньше): следующей проверки, окончания периодов эксплуатации, поломки.

Когда Мосэнергосбыт будет менять счетчики бесплатно

Несмотря на то что абсолютное большинство потребителей должно менять счетчики за свои деньги, есть ситуации, в которых оплата не требуется. Например, на бесплатную замену приборов учета потребления электроэнергии могут рассчитывать льготные категории граждан:

  • ветераны ВОВ;
  • малоимущие.

А также не должны оплачивать работы по замене электросчетчиков в связи с обновлением оборудования те, кто проживают в муниципальных квартирах — эту услугу оплачивает государство.

К условно-бесплатной замене приборов учета электроэнергии можно отнести те ситуации, когда жители многоквартирного дома оформляют ТСЖ или другой вид организации, работа которой предусматривает ежемесячные взносы. Тогда замена старых электросчетчиков осуществляется за счет собранных денег.

Усовершенствование прибора

В рамках государственной программы усовершенствования системы потребления электроэнергии всюду осуществляется замена электросчетчиков с истекшим сроком межинтервальной проверки и недопустимым классом точности. Новое оборудование отличается рядом характеристик:

  • оно является электронным, что гарантирует правильные показания на протяжении всего срока службы;
  • стандарт точности позволяет гарантировать, что потребитель заплатит за то количество электроэнергии, которую потратил, и ни одна из сторон не будет в убытке;
  • современные технологии, использованные при создании, дают возможность передавать данные счетчика дистанционно;
  • возможность установки многотарифных приборов позволяет максимально экономно оплачивать свет.

Определенная поломка – трещина на стекле

Нарушение целостности счетчика расценивается как вмешательство в работу оборудования. Так как ответственность за электросчетчик в многоквартирных домах с приватизированными квартирами или в частных домах несет владелец недвижимости, то отвечает за такую поломку тоже он.

Однако привлечь к административной ответственности потребителя можно только в том случае, если доказан факт вмешательства в работу оборудования, то есть была возможность изменять показания потребленной электроэнергии.

Если же трещина на стекле счетчика появилась не по вине потребителя, то самым разумным действием владельца будет сразу же после обнаружения ее обратиться в Мосэнергосбыт с заявлением. Компания пришлет мастера, который определит тип проблемы. Вполне возможно, что счетчик был некорректно установлен, поэтому из-за перекоса лопнуло стекло, или же оборудование было бракованным. В зависимости от ситуации, Мосэнергосбыт может поменять прибор учета электроэнергии бесплатно и по гарантии производителя.

Срок использования устройства истекает

Каждый тип оборудования имеет свое время использования, которое регламентируется заводом-изготовителем и указывается в паспорте счетчика. Индукционные электросчетчики являются самыми долговечными — благодаря простой конструкции межинтервальная проверка составляет 16 лет, а срок службы и того больше. Однако, современные нагрузки и длительные сроки эксплуатации привели к тому, что надежность устройства снизилась, в том числе и допустимая погрешность измерений. Современные электронные счетчики учитывают нагрузки систем и характеризуются повышенным сроком эксплуатации — около 25—35 лет.

Если в квитанции за свет появилась информационная надпись об истечении срока использования устройства, то следует сверить эти данные с паспортными сведениями.

Но спешить за заменой не стоит — сперва можно вызвать мастера для определения точности счетчика. Если класс точности соответствует 2,0 и менее, то оборудование не требует замены в случае отсутствия других проблем. Приборы с классом точности выше 2,0 требуют замены на современные.

Не проводилась проверка более двух лет

Владелец электросчетчика должен знать, что проверка прибора учета электроэнергии осуществляется в определенном порядке согласно нормативным актам. Производители современного оборудования не гарантируют точных показаний, если не проводилась межинтервальная проверка:

  • однофазный прибор учета — 2 года;
  • трехфазный счетчик — 1 год.

Если вы установили счетчик и знаете, что межинтервальная проверка не осуществлялась, следует обратиться в Мосэнергосбыт с соответствующим заявлением.

Технические мероприятия

Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже оснащен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс оснащен DIN рейкой для монтажа модульных автоматов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:

Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного кабеля на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

Популярные статьи  подключение генератора к дому

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ (см. Главу 1.5) нужно выполнить такие требования:

  1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
  2. Высота установки по клеммам электросчетчика варьируется от 0,8 метра до 1,7 метра.
  3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
  4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
  5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
  6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.

Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!

В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.

Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор.

Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:

Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.

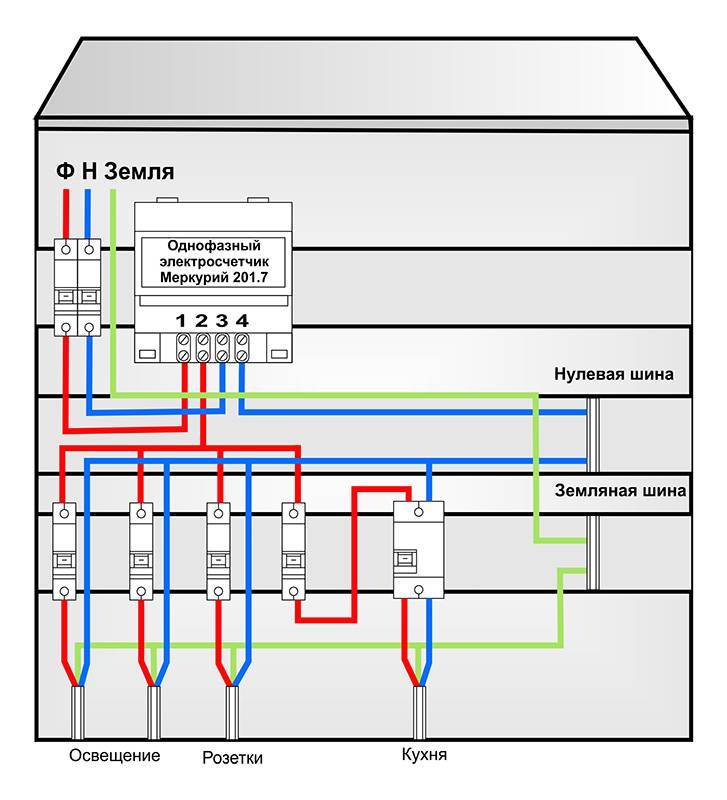

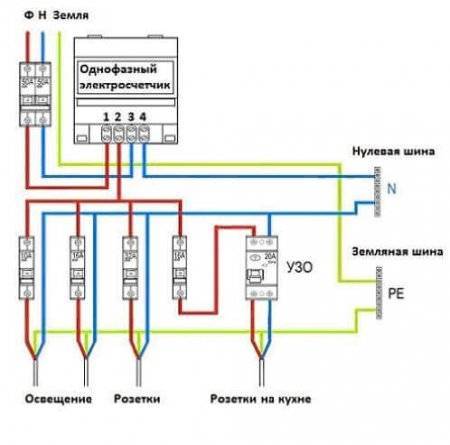

Установка однофазных электросчётчиков

Установка электросчетчика в квартиреЭлектросчётчики могут быть однофазными и трёхфазными, прямого и косвенного включения. Не будем мешать всё в кучу, так что лучше всего начать с однофазных и так далее, рассматривая каждое подключение каждого из видов счётчиков подробнее.

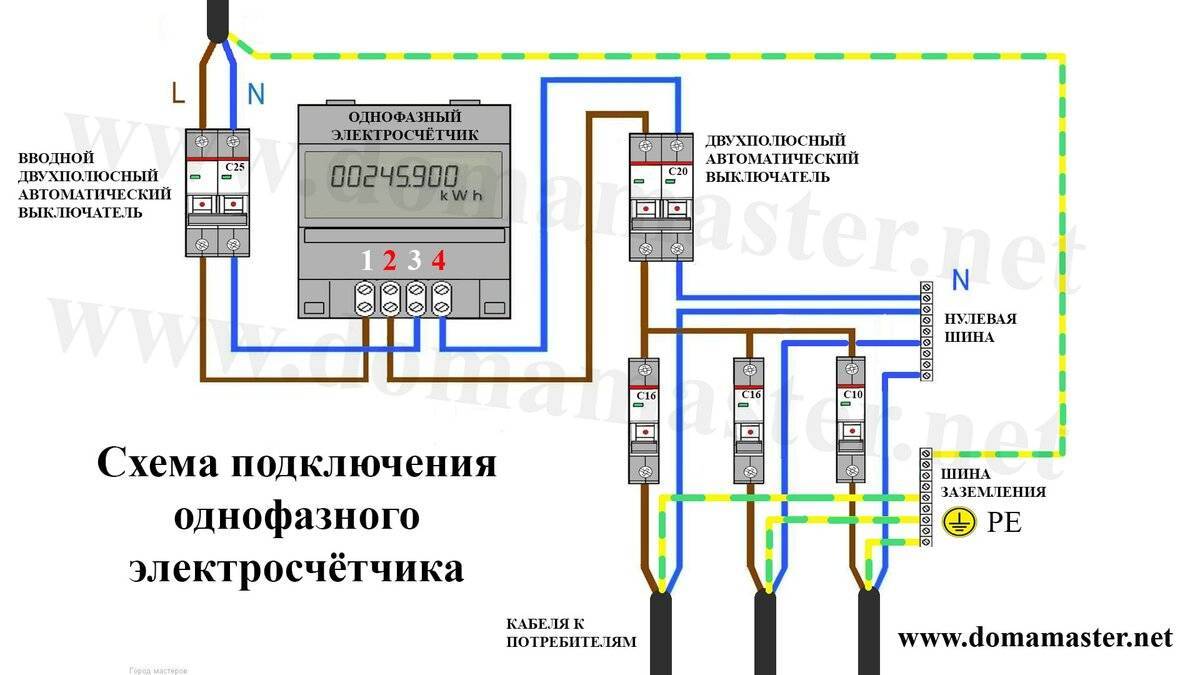

Для того чтобы установить однофазный электросчётчик, нужно учитывать, что подключают такой прибор непосредственно в разрыв линии электропитания. Нельзя забывать, что до подключения счётчика в сеть не должны быть подключены никакие приборы, потребляющие электроэнергию. Также следует помнить, что следует установить вводной автоматический выключатель. Это делается для того, чтобы существовала защита подводящей линии электропитания перед счётчиком. Выключатель будет весьма полезен в случае, когда будет меняться счётчик.Его наличие позволит избежать обесточивания всей подводящей линии.

Для того чтобы защитить и отходящую линию, следует позаботиться об остановке автоматического выключателя и после счётчика. Это также позволит обеспечить защиту счётчика в случае появления неисправностей у других потребителей электроэнергии.

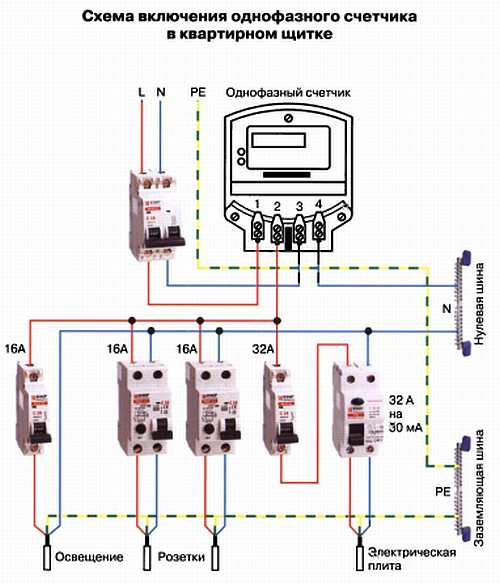

При осуществлении установки электросчётчика следует внимательно рассмотреть схему подключения. Обычно эта схема находится на клеммной крышки, на её задней стороне.

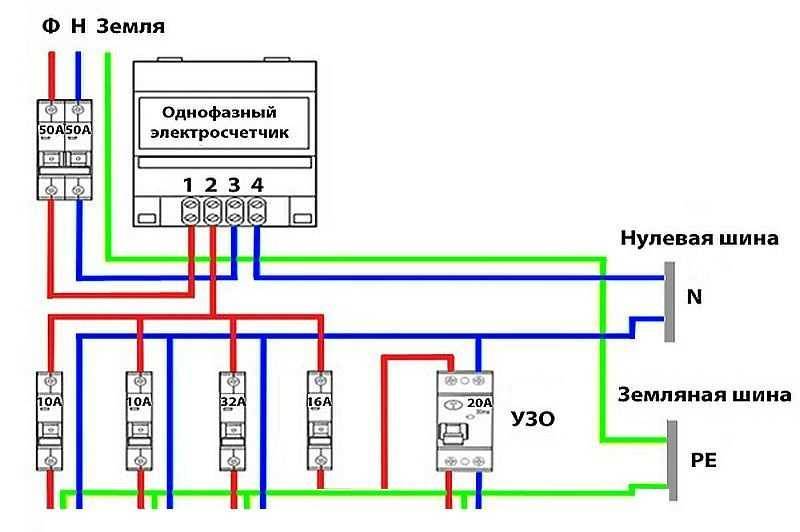

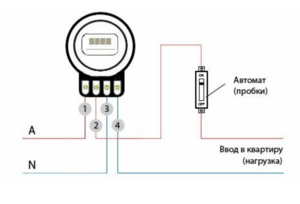

Надо помнить, что у однофазных электросчётчиков есть четыре клеммы для подключения:

  1. Вход фазного провода.
  2. Вход нулевого провода.
  3. Выход фазного провода.
  4. Выход нулевого провода.

Можно заметить, что запомнить все клеммы совсем нетрудно. Провода питания, идущие после вводного автоматического выключателя, нужно подключить к клеммам 1 и 3, предварительно зачистив провода от изоляции примерно на 15 мм. Также следует зачистить и отводящие провода, которые подключаются к клеммам 2 и 4, что полностью соответствует схеме подключения, расположенной на крышке электросчётчика.

Вышеописанная схема подключения электросчётчиков подходит для гаражей, загородных домов и квартир в многоэтажных домах.

Виды электросчетчиков

Законодательство предусматривает оснащение счетчиками электроэнергии всех жилых и нежилых объектов, ответственность за это лежит на собственнике помещения.

Для удобства населению предлагаются различные варианты устройств:

  1. Механические или индукционные. Довольно широко распространены, поскольку устанавливались повсеместно на протяжении длительного периода времени. Отличаются надежностью и долговечностью, но на данный момент такие ИПУ постепенно теряют популярность из-за низкого класса точности. Принцип работы заключается в образовании магнитного поля между двумя катушками, которое заставляет крутиться счетный механизм.
  2. Электронные. Современные устройства, гарантируют предельную точность, поскольку измерение силы тока и напряжения не требует наличия магнитного поля, что избавляет от потерь. Такой электросчетчик имеет много преимуществ, но при сбоях и перепадах может выйти из строя.

Выделяют виды ИПУ в зависимости от типа питания:

  • Однофазные. Самый распространенный вариант, подходят для жилых и небольших бытовых помещений. Монтируются на двухпроводных сетях со стандартным напряжением 220 вольт.
  • Трехфазные. Используются для технических и промышленных объектов, а также частных домов и квартир, оборудованных мощными электрическими приборами. Подходят для трех- и четырехпроводных сетей с напряжением 380V.

В подавляющем большинстве случаев частные дома и городские квартиры оборудуются однофазными электросчетчиками, использование трехфазных приборов учета допускается при большой потенциальной нагрузке и площади жилья от 100 м²

Для экономии разработаны следующие разновидности счетчиков электроэнергии:

  1. Однотарифные. Стандартный вариант, который учитывает расход в круглосуточном режиме по единой цене.
  2. Многотарифные. Разделяются на зоны по времени суток: двухтарифные и трехтарифные. При использовании электричества в ночной период достигается существенная экономия, но в часы пик тариф максимальный.

Подробнее о том, какой счетчик электроэнергии лучше поставить в квартире.

В каких случаях разрешено подключать трехфазный счетчик к однофазной сети

В технической документации на трехфазный счетчик сказано, что его можно применять только в трехфазной сети переменного тока. Но это рекомендации завода изготовителя.

Установка электросчетчика в квартире

Если посмотреть устройство прибора, то станет понятно, что он состоит из трех самостоятельных блоков, объединенных одним блоком учета потребленной электроэнергии.

Это значит, что нет никаких противоречий для использования его в сети 220 вольт. Но стоимость однофазного счетчика меньше.

Поэтому необходимо разобраться, когда возможно подключение трехфазного счетчика к однофазной сети:

  • У собственника нет однофазного прибора, но имеется трехфазный счетчик, и он хочет его использовать. Например. если нужен счетчик электроэнергии в гараж;
  • Владельцу выданы технические условия на подключение трехфазного напряжения, но энергосистема в настоящее время не имеет таких технических возможностей. А собственник приобрел необходимые комплектующие согласно проекту;
  • Требуется подключить нагрузку более 10 Квт к однофазной сети.

Также можно установить прибор учета в гараже или садовом домике. То есть там, где оплата происходит по общему счетчику, а индивидуальные служат для расчета между собственниками и правлением.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Управление шаговыми двигателями
Управление шаговым двигателем
Установка электросчетчика в квартире
