Светильники аварийного освещения

Освещение зон повышенной опасности

Освещение зон повышенной опасности важно для сохранения жизни и здоровья персонала, участвующего в непрерывных производственных процессах. К таким местам относятся:

  • помещения с установленным в нем травмоопасным оборудованием;
  • лифты, котельные;
  • холлы зданий;
  • вдоль всего эвакуационного маршрута;
  • технические помещения;
  • помещения, где установлены пульты управлением аварийными системами.

Минимальное значение освещенности составляет 15 Лк, максимальное – 150 Лк. Т.е. соотношение неравномерности освещенности в минимальной и максимальной точке – 1 к 10 (СП 52.13330.2016 п.7.6.7, таблица 7.28).

Характеристика светодиодного аварийного освещения

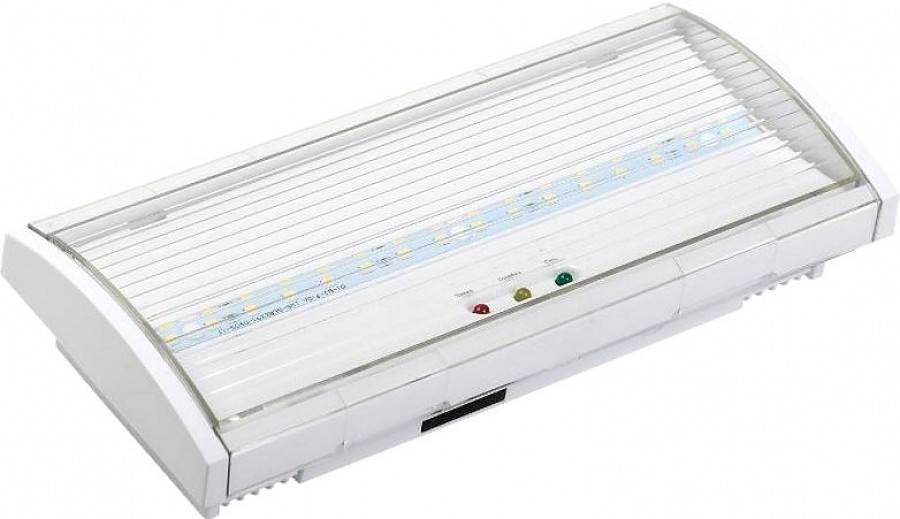

Аварийное освещение часто использует именно светодиодные светильники (LED). С их помощью можно добиться существенной экономии электроэнергии по сравнению с традиционными светильниками. Среди преимуществ светодиодных источников освещения можно выделить такие:

  • продолжительный срок бесперебойной эксплуатации (больше тридцати тысяч часов);
  • нет слепящего эффекта — LED-светильники оснащаются матовым рассеивателем;
  • защита от перегрева — корпус таких устройств отличается такими особенностями конструкции, которые обеспечивают отведение тепла от внутренних деталей светильника;
  • обеспечение качественного освещения (видимость до 30 метров);
  • экологическая безопасность;
  • возможность использования в сложных климатических условиях;
  •  удароустойчивость.

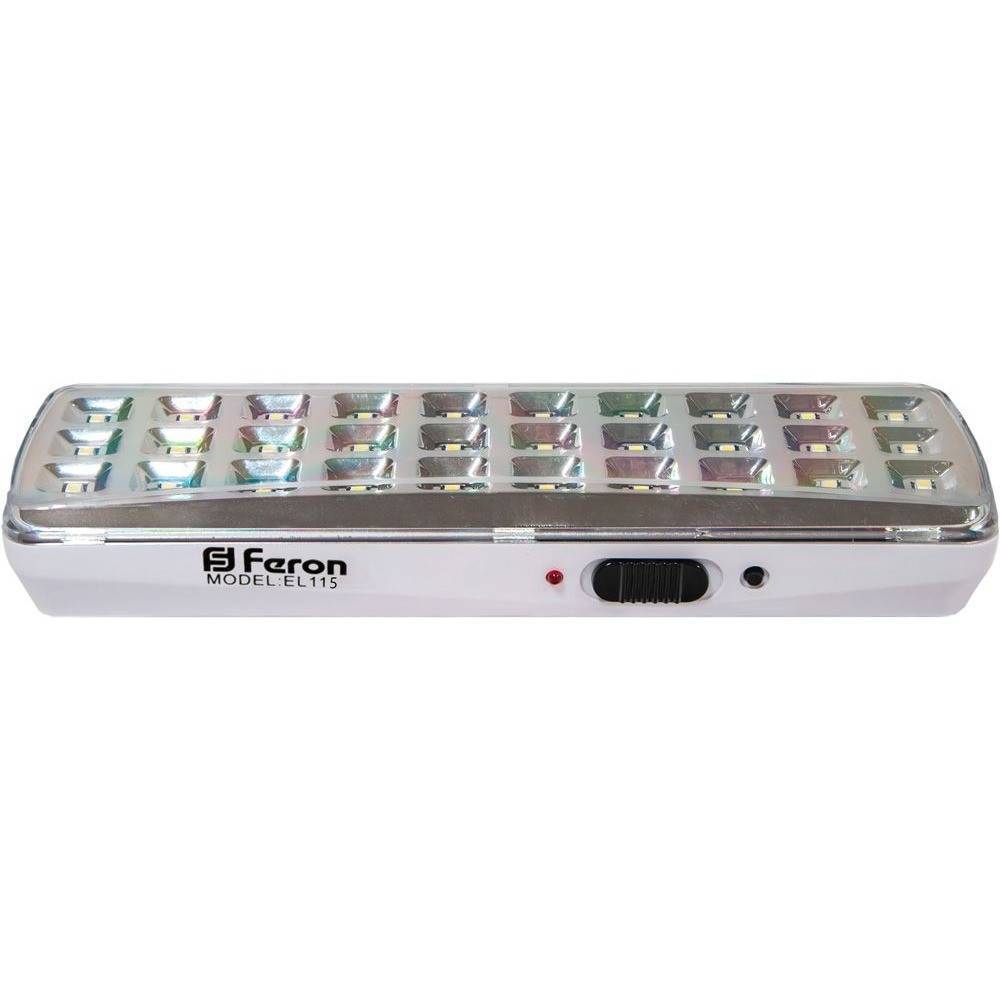

Светильники с аккумуляторами

В светильниках с аккумуляторами периодическую проверку требуют не только лампы, но и непосредственно аккумулятор (АКБ).

Независимо от типа исполнения АКБ (литий – кадмиевые/ионные) каждые полгода необходимо проводить замер его емкости. Результаты проверки оформляются актом. АКБ с показателями ниже нормативных значений не допускаются к эксплуатации и должны быть заменены.

Аккумуляторные батареи (АКБ)

Срок службы аккумулятора составляет 3-4 года. Соответственно, в целях предотвращения аварийных ситуаций, необходима его замена по истечении срока службы.

Рекомендуется устаревшие АКБ сдавать на переработку, в крайнем случае – выбросить в мусорный контейнер.

Популярные модели

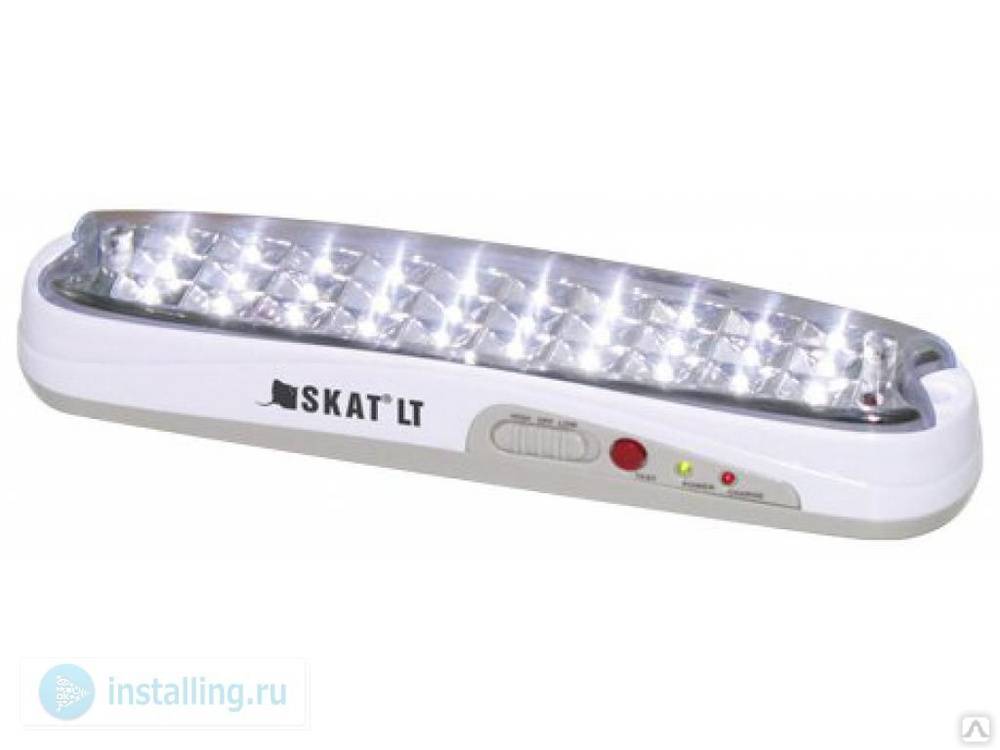

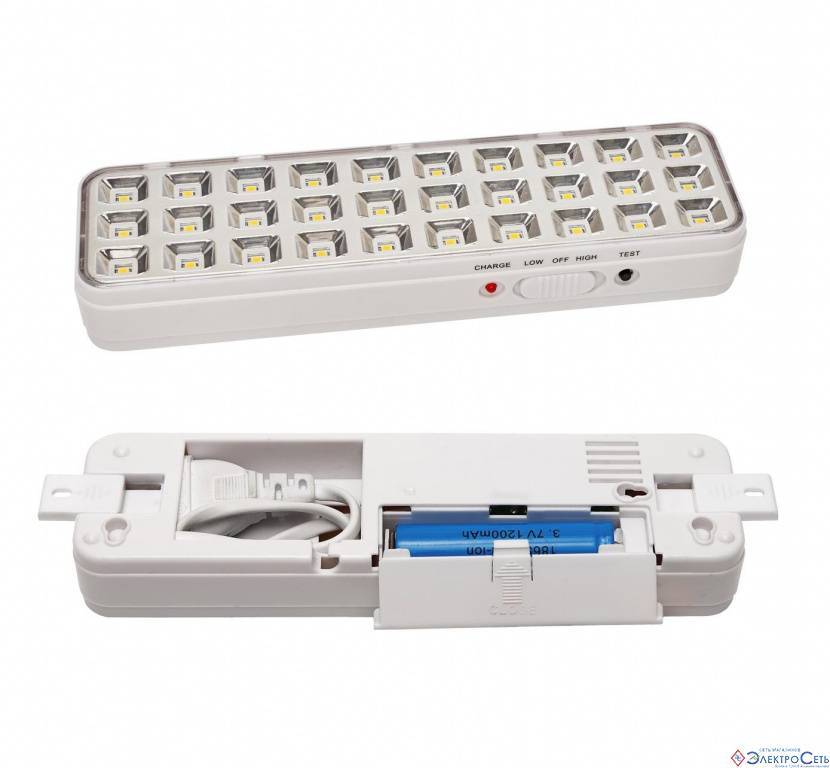

  1. Модель: SKAT LT-2330 LED Li-Ion

SKAT LT-2330 LED Li-Ion

Технические характеристики SKAT LT-2330 LED Li-Ion:

Технические характеристики SKAT LT-2330 LED Li-Ion

  1. Модель: SKAT LT-301200 LED Li-ion

SKAT LT-301200 LED Li-ion

Технические характеристики SKAT LT-301200 LED Li-ion:

Технические характеристики SKAT LT-301200 LED Li-ion

  1. Модель: RAPAN LT-30 Li-ion

RAPAN LT-30 Li-ion

Технические характеристики RAPAN LT-30 Li-ion:

Технические характеристики RAPAN LT-30 Li-ion

Рассмотренные модели представлены на рынке компанией «Бастион» (https://bast.ru), также каждый светильник выполнен в модификации от 30 до 90 led элементов.

Тестирование и проверка

Аварийные светильники должны быть снабжены механизмами для проверки их работоспособности.

Это означает, что любая светоточка или указатель, оборудованные блоком аварийного питания, должны иметь рядом с собой либо кнопку индивидуального тестирования, либо специальный разъем.

В этот разъем может подключаться устройство для эксплуатационного тестирования, в том числе дистанционного. Строгого требования здесь нет. Может быть применено одно из условий.

Вам тем самым оставили право выбора на виды светильников — бюджетный вариант или классом выше.

Главный энергетик должен не реже 1 раза в 2 недели проходить и нажимать эту кнопку теста. Кроме самой проверки еще должен вестись журнал учета таких опробований.

При малом количестве лампочек эта задача вполне выполнима. Но представьте себе большой торговый центр, где могут быть десятки или пару сотен таких светильников или пиктограмм.

В этом случае применяют кнопки или разъемы для группового тестирования. Например такой прибор как Telemando, Telecontrol или их аналоги.

1 of 2

Он подключается по специальной линии и передает сигнал напряжением 12 вольт. Максимальное количество точек, которое к нему можно подсоединить — 35шт.

Благодаря ему вы нажатием одной кнопки переводите все установки в аварийный режим. Но это требует участия двух человек, так как кнопка самоотжимная. Один нажал и держит, другой пошел проверять по цепочке.

Казалось бы зачем так неудобно сделано? Однако все это опять подчинено правилам. В них сказано, что такие устройства должны быть кнопочного или самоотжимного типа, чтобы исключить человеческий фактор.

К примеру, включили вы тест и пошли проверять. А вас в это время отвлекли, вызвали в другое место, или просто вам стало плохо. Про включенную кнопку можно и забыть, а АКБ за это время успеет разрядиться.

В итоге светильники окажутся неработоспособны при реальной аварии.

Проверка на горючесть

Также в ГОСТ 60598 есть условия по материалу изготовления. Корпуса аварийных светильников должны выдерживать воздействие огня и температуры в 850 градусов.

Это означает, что модель при данной температуре не должна воспламениться и не будет способствовать распространению огня.

Да, корпус может плавиться, разрушаться, но самое главное не поддерживать горение.

Проверка на горючесть проводится на стенде, где раскаленную проволоку подносят к корпусу и смотрят на эффект. Если идет расплавление, то снизу подкладывают папиросную бумагу. При этом падающие на нее капли не должны ее разжечь.

Централизованное аварийное освещение

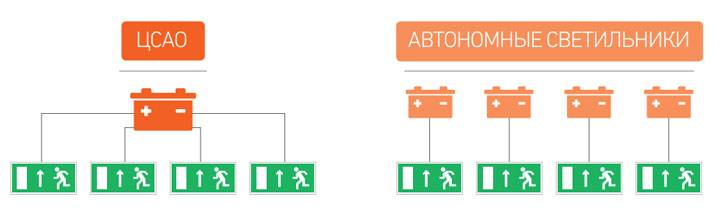

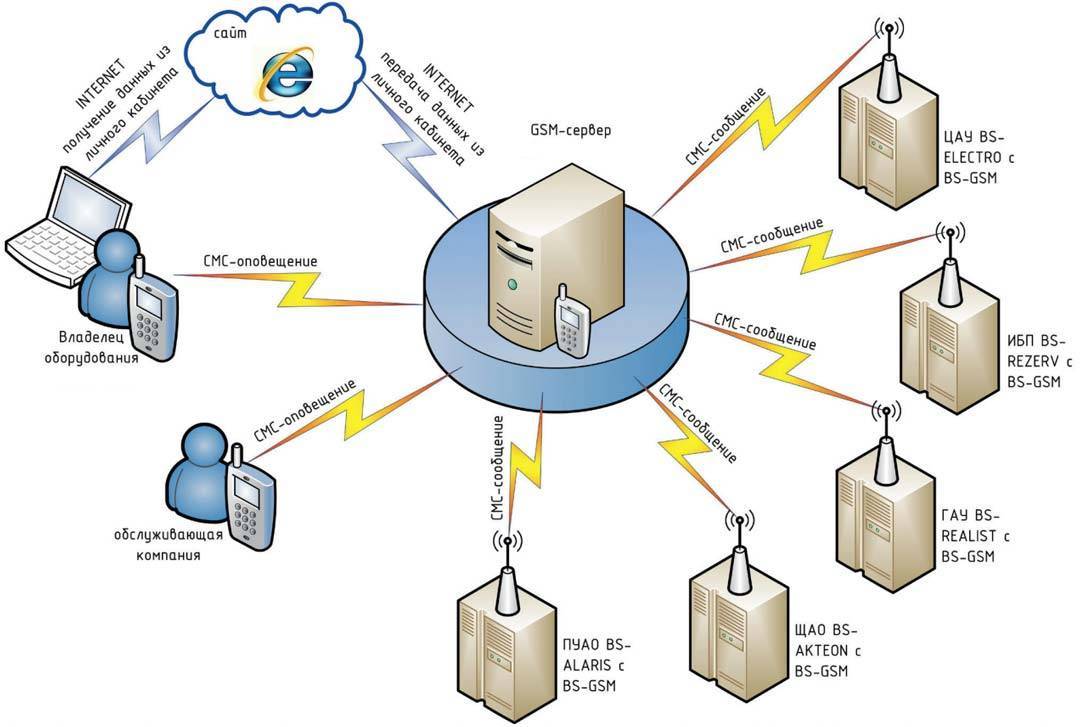

Но самое современное решение — это централизованная система аварийного освещения. Она применяется в очень больших зданиях и сооружениях, торговых домах, терминалах аэропорта, бизнес центрах и т.п.Светильники аварийного освещения

Представьте что у вас несколько сотен точек освещения. Здесь уже просто не реально для теста нажимать по одной кнопке и уж тем более регулярно менять сотни АКБ. Источники питания в таких системах выполняются отдельно, а функция тестирования реализуется на контроллерах.

Преимуществ здесь масса:

тестирование проводится в автоматизированном режиме и фиксируется в памяти устройства

Больше нет нужды вести отдельный журнал. Кроме того, можно организовать передачу данных на любые носители информации.Светильники аварийного освещения

повышенная надежность

В сам светильник теперь не нужно вставлять дополнительные блоки АКБ и электроники. Соответственно чем меньше комплектующих, тем меньше вероятность их выхода из строя.Светильники аварийного освещения

меньшая итоговая стоимость в сравнении с автономными вариантами

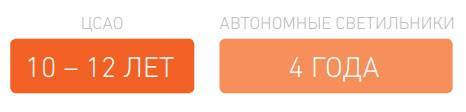

больший срок службы централизованной аккумуляторной установки

Примерно 12 лет, против 4-х во встроенных моделях.Светильники аварийного освещения

возможность объединение ЦСАО с пожарной автоматикой и сигнализацией

То есть, будет идти прямой сигнал от пожарки с включением эвакуационных указателей в рабочий режим.Светильники аварийного освещения

графическая наглядность работы и управление с пульта и одного рабочего места

возможность модернизации и изменения системы без замены самих светильников

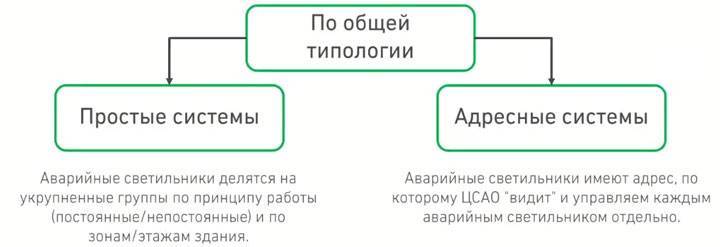

При этом сама ЦСАО делится на:Светильники аварийного освещения

простые системы

В них все светильники подразделяются на группы по этажам, зонам и т.д.Светильники аварийного освещения

Популярные статьи  как определить фазу и ноль индикаторной отверткой

адресные

Каждая аварийная лампочка и знак имеет свой адрес. Система их видит и управляет каждым в отдельности.Светильники аварийного освещения

Подводя итог можно сказать — то какой вариант аварийного освещения вам выбрать, зависит в первую очередь от общей площади здания и количества всех светильников и указателей в нем.

Если это огромный торговый центр, то без ЦСАО не обойтись. А если отдельный магазинчик или небольшая контора, то тут ваш выбор — одиночные светильники, либо со встроенными БАП, либо с выносными.

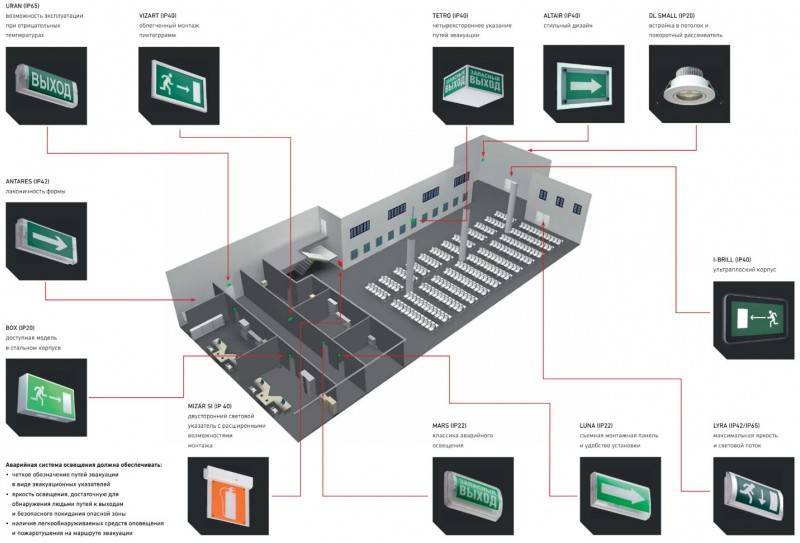

Цвет, размеры, количество и виды указателей

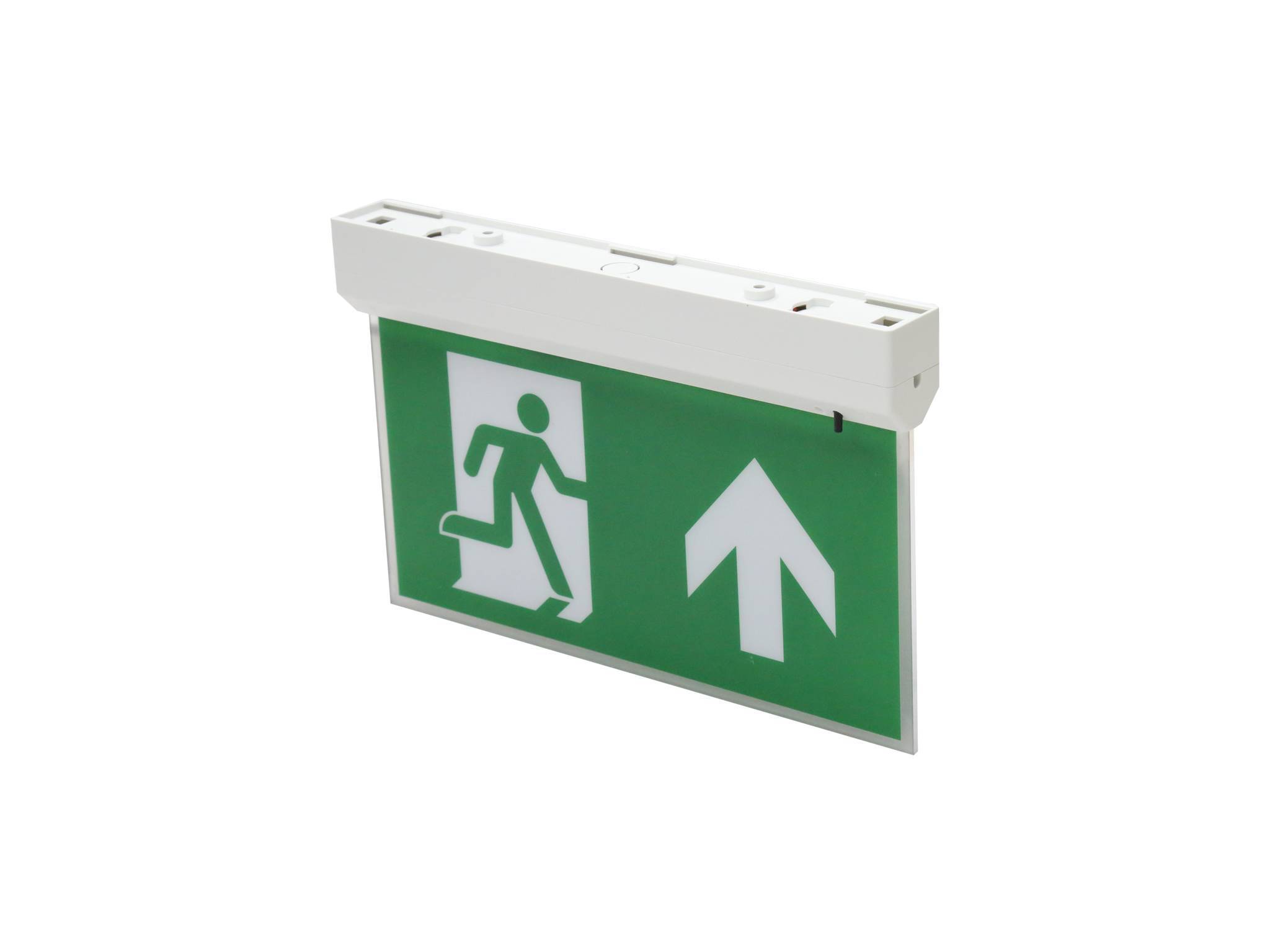

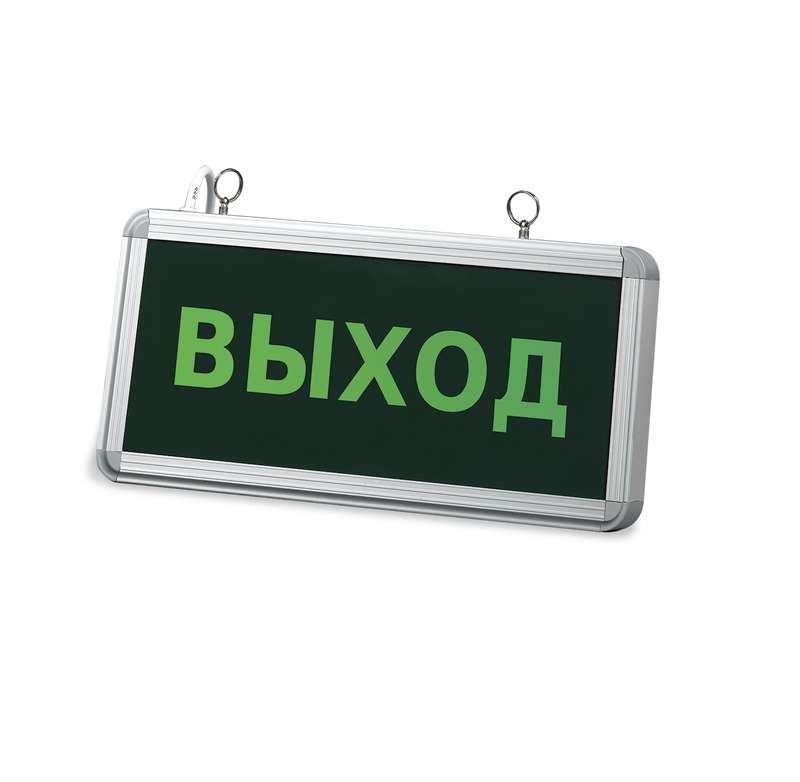

Как уже говорилось выше, указатели которые показывают направление путей эвакуации должны иметь зеленый фоновый цвет. Минимальная яркость в любой точке этого зеленого фона должна быть 2 кд/м2, если это незадымляемое помещение и оно оборудовано системами вытяжки-дымоудаления. Если этого нет — до 10 кд/м2.

Очень многие производители делают этот зеленый фон настолько темным, что он просто не пропускает свет. А человечек или другая фигурка в центре знака не яркого бело-контрастного цвета, а темного зеленоватого.

Старайтесь избегать таких изделий, это нарушение требований. Кстати высота знака напрямую влияет на дистанцию его распознавания. Грубо говоря, от этого зависит с какого расстояния вы его увидите.

Чтобы высчитать это расстояние, необходимо высоту значка в метрах, умножить на коэффициент 200.

Для пиктограммы шириной 20см дистанция распознавания будет: L=h*200=0,2*200=40 метров.

Если ваш коридор гораздо длиннее, то и количество знаков увеличится.

Одного в самом конце уже будет не достаточно. Исходя из этого и рассчитывается их общая потребность.

Для того чтобы просмотреть виды указателей, их обозначение и применяемость, нажмите на крестик.

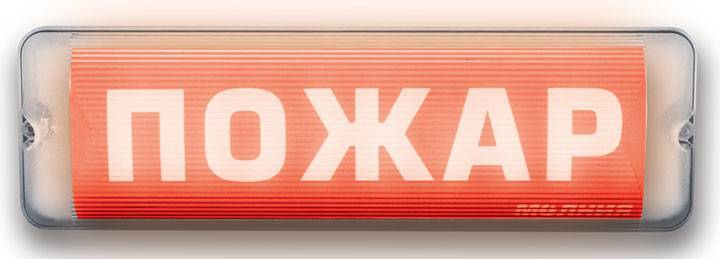

Знаки безопасности

    На путях эвакуации устанавливают знаки безопасности, требования к которым установлены в ГОСТ Р 12.4.026-2001. В нем приведены цветографические изображения эвакуационных, предупреждающих, запрещающих, и некоторых других типов знаков. Эвакуационные знаки (несколько таких знаков показаны на Рис. 1) имеют зеленый фон и показывают направление движения к эвакуационному выходу. Знаки могут быть установлены на стенах коридоров (знаки Е 3…Е 5 на Рис. 1), на лестничных площадках (знак Е 14 на Рис.1), над дверями эвакуационных выходов (знак Е 22 на Рис. 1) и в других местах. Эвакуационные знаки должны однозначно направить людей к эвакуационным выходам.

 Светильники аварийного освещенияЭвакуационные знаки

Рис. 1 Эвакуационные знаки

    Также знаки безопасности должны указать места расположения: пунктов медицинской помощи, средств пожаротушения и средств экстренной связи.

    Следует учитывать, что некоторые эвакуационные знаки и знаки пожарной безопасности отличаются только цветом фона. Например, знак «Направляющая стрелка» на зеленом фоне (знак Е 02-01 на Рис. 1) указывает направление движения при эвакуации, а такая же стрелка на красном фоне (Рис. 2) указывает направление к средствам противопожарной защиты.

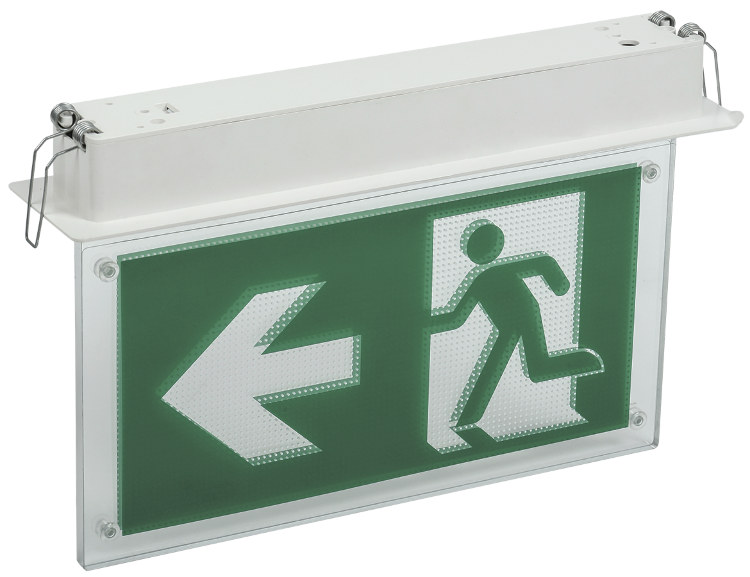

Светильники аварийного освещениязнак направляющая стрелка

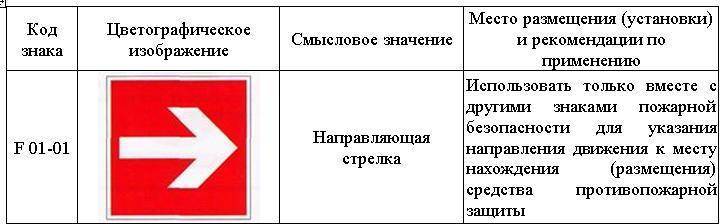

Рис. 2 Знак пожарной безопасности Направляющая стрелка

    Эвакуационные знаки указывают направление движения людей в аварийной ситуации (нарушения в системе электропитания здания, пожар и т. п.). Поэтому эти знаки не должны направлять людей к лифту, который практически в любой аварийной ситуации отключают. Места установки эвакуационных знаков регламентированы п. 7.111 СП 52.13330.2011, а так же некоторыми другими действующими нормативами, например(п. 4.5 СП 31-110-2003 (заменен на СП 256.1325800.2016).

      Расстояние распознавания эвакуационных знаков зависит от высоты светящейся пиктограммы и способа ее освещения (изнутри или снаружи). Определяют это расстояние  по методике, установленной в приложении В.2 СП 52.13330.2011. У типовых эвакуационных знаков, в которых пиктограмма освещена изнутри, расстояние распознавания находится в пределах 20 – 35 метров. Этот параметр часто указывают производители знаков безопасности на каждый конкретный тип оборудования. СП 31-110-2003 устанавливает максимальное расстояние между эвакуационными знаками в коридорах не более 25 метров (п. 4.5). Но, статус свода правил СП 52.13330.2011 по сравнению с СП31-110-2003 является более высоким, так как СП 52.13330.2011 входит в специальный перечень национальных стандартов и актуализированных редакций СНиП, установленный постановлением Правительства РФ от 26.12.2014 г. № 1521. В соответствии с данным постановлением выполнение требований указанных в нем нормативных документов обеспечивает соблюдение требований Федерального закона «Технический регламент о безопасности зданий и сооружений». Для СП 52.13330.2011 обязательными являются разделы 1 (пункты 1.1, 1.2), 4 — 6, 7 (пункты 7.1 — 7.35, 7.37, 7.38, 7.40, 7.45 — 7.86, 7.101 — 7.122), приложение К. Поэтому, как правило, допустимо принимать расстояние распознавания более 25 метров в соответствии с расчетным значением, но не более величины, указанной в паспорте на изделие.

     Требования предписывающих знаков выполняют в нормальных (не аварийных условиях). Пример такого знака «Проход здесь» показан на Рис. 3. Знак указывает направление движения, по определенной территории.

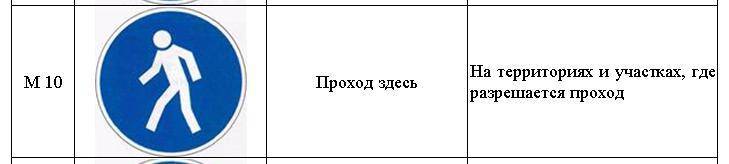

 Светильники аварийного освещениязнак проход здесь

Рис. 3 Знак Проход здесь

    Яркость световых указателей должна быть не ниже 10 кд/м2. Если дым во время пожара не учитывается как фактор опасности, то допускается 2 кд/м2.

     В соответствие с требованием СП 52.13330.2011 знаки безопасности подключают к сети, независимой от источника питания рабочего освещения. В аварийном режиме знаки безопасности должны автоматически переключаться на встроенную аккумуляторную батарею, обеспечивающую работу устройства в течение не менее 1 часа (либо на третий независимый источник питания). Как правило, знаки безопасности подключают к сети аварийного освещения. В более ранних нормативных документах, в том числе действующих в настоящее время, допускалось подключение эвакуационных знаков со встроенными аккумуляторными батареями к любой осветительной сети. В данном случае целесообразно выполнять требования СП 52.13330.2011.

Виды помещений, в которых необходимо устанавливать эвакуационные знаки безопасности, перечислены в п. 6.4 ГОСТ Р 55842-2013.

Особенности аварийного освещения

Аварийное освещение и светильники для него представляют собой ту часть общего освещения, какая функционирует и в ситуации приостановки штатной подачи электричества. Энергоснабжение приборов аварийного освещения производится посредством устройств автономного питания.

Аварийное освещение рационально оборудовать в помещениях общественного пользования, а также на производстве. Светильники для аварийного освещения выполняют важную функциональную роль: они создают возможность эвакуирования людей при отключении других источников света.

Светильник для аварийного освещения светодиодный представляет собой автономный осветительный прибор, который может функционировать на протяжении времени приостановки подачи электрической энергии. Такие приборы используют в торговых помещениях, офисных зданиях, административных и образовательных учреждениях, концертных помещениях, на объектах здравоохранения и разных отраслей производства и в прочих местах общественного пользования. На рынке представлено большое разнообразие светодиодных устройств.

Популярные статьи  Торцовочная пила Metabo KGS 305 M

Пожарный сертификат

Нужен ли пожарный сертификат на аварийные светильники? Нужен, если этот светильник выполняет еще и функцию пожарного оповещателя и автоматически включается при срабатывании сигнализации.

Такие извещатели оборудованы специальными разъемами, способными принимать сигналы от системы пожарной автоматики. Те модели в которых этого нет, не требуют сертификатов, но и использовать их для пожарного оповещения нельзя.

Еще к обязательным требованиям относится наличие сертификатов и соответствие ТР ТС 004/2011 «О безопасности низковольтного оборудования» (скачать). Грубо говоря, светильник не должен ударить током.

Это вам не трековый вариант, который можно перемещать даже под напряжением.

Например, если вы снимаете плафон для замены лампочки, нигде при этом не должно быть оголенных токоведущих частей, до которых можно случайно прикоснуться.

Как сделать аварийное освещение — варианты

Как же из светильника рабочего освещения сделать аварийный? Например вы проектируете и расставляете рабочее освещение согласно вашего помещения как на рисунке ниже.Светильники аварийного освещения

Так вот, изначально можно заложить такие светильники, которые уже будут оборудованы блоками аварийного питания. И этими самыми блоками при аварии будет включаться только один из модулей Led подсветки, а не все сразу.

То есть, при экстренной ситуации он будет выдавать не 100% светового потока, а всего лишь 10-15%. Главное правильно расставить и обеспечить требуемую освещенность на путях эвакуации не ниже нормируемой.Светильники аварийного освещения

Блоки аварийного питания могут быть:

встраиваемыми

Они устанавливаются между драйвером и светодиодным модулем.Светильники аварийного освещения

универсальными или внешними

Тут применяется второй вариант авар. света. Внешние подключают, если вы модернизируете уже смонтированное освещение, когда изначально было закуплено или спроектировано не то что нужно.Светильники аварийного освещения

Данный блок подсоединяется не к какому-то одиночному Led модулю, а непосредственно к драйверу. И в аварийной ситуации выдает напряжение 220В. При этом светильник работает на все 100% своей мощности.

Какие преимущества у второго варианта?

экономия времени модернизации

Не нужно лезть в корпус, разбираться со схемой, возиться с паяльником и т.п.

Светильники аварийного освещения

уменьшение количества аварийных светоточек

Так как здесь светильник будет выдавать 100% своего светового потока, можно существенно сократить их общее число и при этом соблюсти требования норм.Светильники аварийного освещения

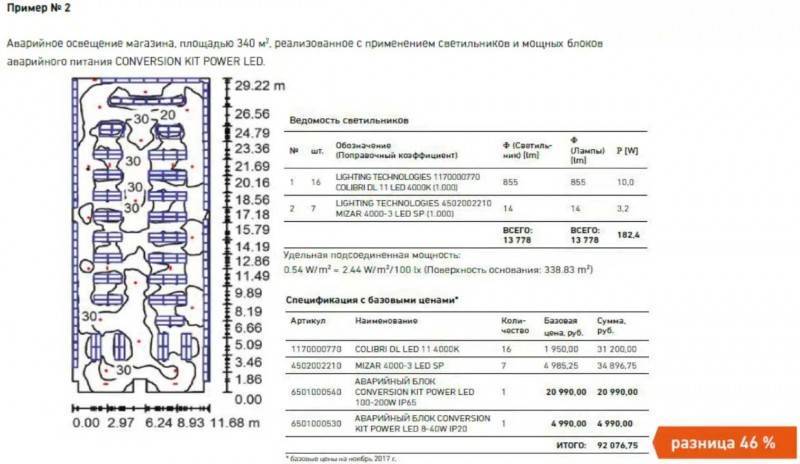

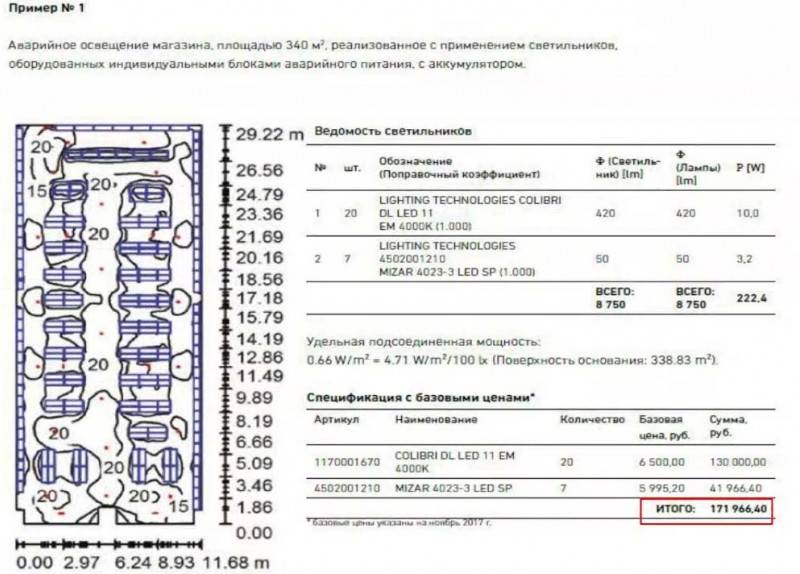

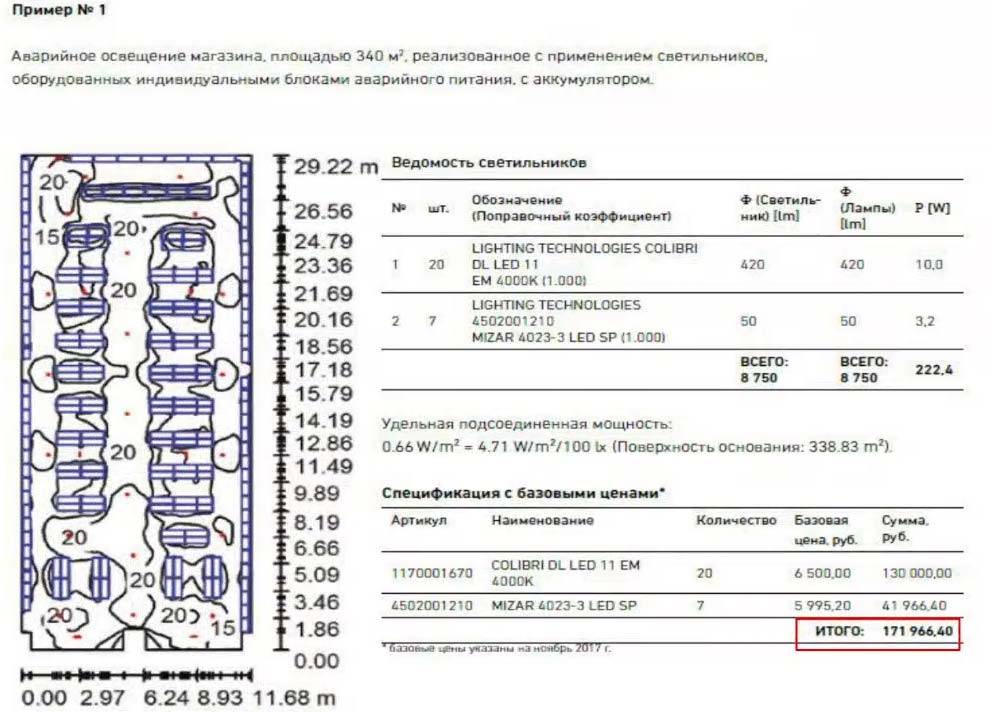

Отсюда же вытекает существенная экономия. Вот реальный расчет затрат при использовании светильников со встроенными блоками аварийного питания (БАП) и внешними.

1 of 2

Светильники аварийного освещенияСветильники аварийного освещения

Как видите, во втором случае идет прямая экономия в деньгах почти на 50%.

возможность подключения к одному блоку сразу нескольких светильников

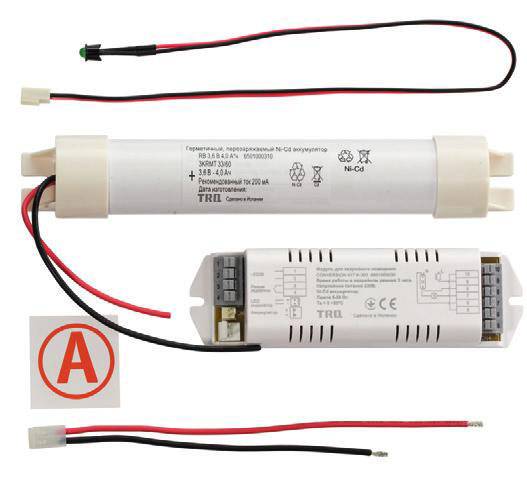

Например от такой модели как Conversion Kit Power Led, можно запитать несколько светодиодных ламп общей мощностью до 40Вт. Максимальная допустимая удаленность светильников от такого БАП будет 200м.Светильники аварийного освещения

Есть и более мощные модели 120-200Вт. Они могут идти сразу собранными в боксе с защитой IP65. Вес аккумуляторов мощных БАП составляет примерно 1,5кг.

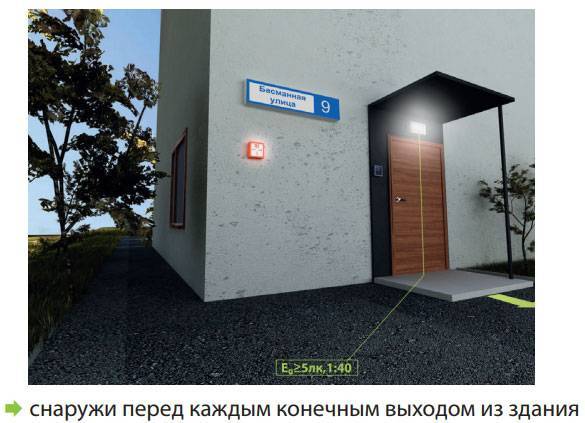

возможность подключать светильники и знаки на улице

Светильники аварийного освещенияПо требованиям безопасности, эвакуационные выходы должны быть обеспечены соответствующими указателями и снаружи здания, т.е. на улице. Проблема в том, что на сегодняшний день нет таких компактных АКБ (даже феррополимерные не спасают), которые нормально работали бы при наших зимах и температурах минус 20-30 градусов.

А с выносными блоками все решаемо. Его устанавливаете внутри, в теплом помещении, а знак вывешиваете снаружи.

Помехоустойчивость

Напряжение в сети имеет синусоидальную форму, обусловленную переменным током. В максимальной и минимальной точке синусоиды происходит соответственное по мощности высвобождение электронов (эмиссия). Это влияет на ровность и устойчивость светового потока.

Для выравнивания напряжения конструкция аварийного светильника оборудована фильтром. Стабильный световой поток при аварийных ситуациях важен в работе военных и медицинских, школьных и дошкольных учреждений, а также на объектах тяжелой промышленности.

Такой светильник можно использовать в качестве аварийного, т.к. он удовлетворяет нормам электробезопасности и условиям электромагнитной совместимости (ГОСТ Р 51514-2013).

Сертификат соответствия электромагнитной совместимости

Аварийное освещение: основные характеристики

  • тип светильника: указатели и аварийные светильники общего освещения;
  • централизованные и постоянные/непостоянные, а также комбинированные. Централизованные работают от отдельного постоянного источника энергии, например, генератора. Другие типы оснащены втроенными аккумуляторами;
  • время работы в аварийном режиме: — 1, 2 или 3 часа;
  • тип источника питания: — люминесцентная лампа, лампа накаливания, светодиоды – LED;
  • степень защиты от пыли и влаги: IP 20, IP40, IP44, IP54, IP 65, IP66;
  • тип крепления: настенный, потолочный, подвесной;
  • односторонний, двухсторонний, четырёхсторонний;

Аварийное освещение работает в случае отключения света, основное назначение — помочь людям быстро и безошибочно найти выход из помещения, ориентируясь на аварийные светильники и указатели.

Также аварийное освещение может быть организовано с использованием обычных светильников, укомплектованных блоками аварийного питания (БАП) люминесцентной лампы.

Нормативные документы по аварийному освещению:

  • ГОСТ 27900-88 «Светильники для аварийного освещения. Технические требования» скачать
  • ГОСТ Р МЭК 60598-2-22-99 «Частные требования. Светильники для аварийного освещения» скачать

Аварийное освещение используется, когда по той или иной причине не работает основное освещение объекта. Его задача – обеспечить безопасность людей, находящихся в здании. Согласно законодательным нормам, выделяют 2 группы аварийного освещения:

  • эвакуационное;
  • резервное, или освещение безопасности.

Первая группа направлена на:

  • освещение рабочих зон с повышенной опасностью;
  • освещение путей эвакуации при отключении основного света;
  • предотвращение возникновения паники и страха в помещениях, где одновременно находится свыше 30 человек.

Аварийное освещение устанавливают на всей протяженности пути к выходу из здания – в производственных цехах и кабинетах, где нет окон или их слишком мало, в коридорах, на лестницах и лестничных площадках. Ориентируясь по ярко горящим указателям, получится быстро и точно найти выход. Работать аварийное освещение должно от встроенных аккумуляторов, батарей или от отдельного генератора.

Количество осветительных приборов на участке прямо пропорционально людям, которые в случае чрезвычайной ситуации будут здесь проходить. Так, если в здании работает около 50 человек, эвакуационное освещение в обязательном порядке должно быть на лестнице, если же свыше ста, то не только на лестнице, но и на всем пути следования к выходу.

Лестницы в бизнес-центрах и многоэтажных производственных корпусах (высотой выше 6 этажей) также должны быть оснащены эвакуационным освещением.

Освещение безопасности устанавливают на стратегически важных объектах независимо от количества людей, которые там находятся. К таким объектам относят:

  • диспетчерские пункты;
  • электрические станции;
  • очистные сооружения;
  • пункты теле- и радиовещания;
  • в помещениях, где отключение электричества (и как следствие основного освещения) может привести к авариям, пожару, ограничению подачи воды, нарушению работы других важных объектов, травмированию или гибели людей;
  • в школах, детских садах и больницах.
Популярные статьи  Электрический ввод в дом

Это освещение позволяет продолжить свою работу при отключении основного света, не испытывая каких-либо трудностей.

Резервное и эвакуационное освещение не являются взаимозаменяемыми, и использовать резервное освещение вместо эвакуационного нельзя.

Законодательством установлено, каким должно быть аварийное освещение:

  • Работать параллельно с основным либо включаться автоматически во время аварийной ситуации, а также при срабатывании пожарной сигнализации (одновременно должна быть предусмотрена возможность включения вручную, если не сработала автоматика).
  • Работать от резервного генератора.
  • Источниками освещения могут быть лампы любого типа (даже лампы накаливания, если нельзя использовать иные) с индексом цветопередачи выше 40.
  • Осветительные приборы для аварийного освещения должны быть произведены в соответствии с гостами: ГОСТ 27900, ГОСТ IEC 60598-2-22.
  • Освещенность путей эвакуации должна быть не ниже 1 лк для небольших или узких (до 2 м) помещений, а лестниц, где будут проходить дети дошкольного возраста, не менее 5 лк.
  • Освещение рабочих зон с повышенной опасностью должно составлять не менее 15 % от нормы основного освещения, резервное освещение еще выше – не менее 30 %.

Проверка на горючесть

Аварийный ОП соответствует следующим параметрам:

  • устойчивость корпуса к высокой температуре до 850 0С (ГОСТ 1ЕС 60598-2-22-2012 п.22.15);
  • корпус препятствует дальнейшему распространению огня, т.е. не горит (ГОСТ 1ЕС 60598-1-2072 п.13.3).

Проверка на стойкость к возгоранию проводится заводом-изготовителем (ГОСТ 1ЕС 60598-1-2072 п.13.3.1):

  1. под корпус испытательного образца ложится пергамент;
  2. к точке корпуса, наиболее подверженной нагреву, прикладывается открытое игольчатое пламя в течение 10 сек;
  3. испытательное пламя убирается;
  4. в случае горения корпуса оно должно затухнуть в течение 30 сек;
  5. капли от плавления корпуса, попадающие на пергамент, не должны вызвать его возгорание.

Типы светильников

По типу электропитания светильники делятся на оборудованные с блоком аварийного питания (БАП) и без него (ГОСТ 1ЕС 60598-2-22-2012 п.22.3.8).

Светильники без БАП представляют собой обычные, знакомые всем, осветительные приборы (ОП), которые получают резервное питание от генератора электрической энергии и/или аккумуляторной установки.

Аварийные аккумуляторные светильники аварийного освещения со встроенным БАП по режиму работы:

  1. непрерывного (постоянного) действия (ГОСТ 1ЕС 60598-2-22-2012 п.22.3.5). Они непрерывно получают питание от одного из 2 источников: основная система аварийного электроснабжения или непосредственно БАП. При отключении основной системы светильник автоматически подключается к блоку аварийного питания.

Преимуществом такого режима работы является простота монтажа схемы и выбора ОП, они не требует специальных навыков подключения и могут использоваться на любых площадках.

Аварийные светильники постоянного включения реализуются на обычных осветительных приборах искусственного освещения, чаще всего это LED аварийные светильники, и не требуют дополнительных проектных и монтаж работ. Для их распознавания на корпус ОП наносится маркировка – красная буква «А».

Минус – высокая стоимость.

Пример аварийного светильника непрерывного (постоянного) действия

ДПА-2101

  1. Аварийного (периодического) включения (ГОСТ 1ЕС 60598-2-22-2012 п.22.3.6). От распределительного щита к группе ОП прокладывается data-кабель, по которому передается сигнал при отсутствии напряжения в основной сети. Осветительный прибор автоматически подключается к БАП и загорается.

Плюс такого режима – невысокая стоимость, относительно ОП с БАП. Возможность применения недорогих, низко ресурсных (время их работы от 1 до 3 часов) комплектующих деталей.

Пример аварийного светильника непостоянного действия KL-60

  1. Комбинированные (ГОСТ 1ЕС 60598-2-22-2012 п.22.3.7). Конструктивно выполнены из 2 и более ламп, каждая из которых настроена на определенный режим (непрерывный или аварийный).

Принцип работы такого светильника аналогичен схеме питания САО с двумя независимыми источниками света. Например, в нормальном режиме: при питании от основной сети лампа №1 горит, лампа №2 не горит. В аварийном режиме: пропадает напряжение в основной сети и лампы №1,2 автоматически переключаются на БАП, при этом лампа №1 продолжает гореть, а лампа №2 загорается.

Пример комбинированного аварийного светильника ONTEC S M1

Конструкция светильников автономного аварийного освещения напрямую зависит от их функционального назначения (режима работы):

  1. Лампы с плафонами накладного монтажа, линейные, модульные и растровые используются в резервных (эвакуационных) светильниках непрерывного (постоянного) действия.

Растровый светильник

  1. Точечные лампы и с плафонами устанавливают в эвакуационных светильниках непрерывного (постоянного) или периодического (аварийного) действия.

Точечный светильник

  1. Плафоны прямоугольной или дискообразной формы с нанесенной внутри пиктограммой применяются в световых указателях непрерывного и периодического действия.

Пример светового указателя (выход)

Согласно правил (СП 52.13330.2016 п.7.6.2) для реализации САО возможно использование следующих источников света:

светодиодная лампа. Высокий показатель светоотдачи, что позволяет использовать аккумуляторы в БАП меньшей ёмкости. Применение аварийного светодиодного светильника выгоднее, чем ламп накаливания.

  • Люминесцентная лампа. Условия применения: значение, питающего напряжения (в любом режиме) составляет более 90% от его номинального значения, а температура воздуха в месте установки – более 5°С. Чаще всего применяются для резервного освещения объектов, где основное освещение выполнено с помощью газоразрядных ламп.
  • Разрядная лампа высокого давления. Условия применения: минимальное время повторного включения лампы (моментально загорается) независимо от состояния (холодное или горячее). Т.е. даже после её отключения она не требует времени для охлаждения перед последующим включением.
  • Лампа накаливания – в случае недопустимости использования других источников света.

Проверка аварийного светильника

Работоспособность светильников и указателей, оборудованных БАП, должна проверяться главным энергетиком предприятия не реже чем 1 раз в 14 дней.

Для этого конструкция аварийных ОП оснащена специальной самоотжимной кнопкой или разъемом (ФЗ №123, ст.82, ч.9; ГОСТ 1ЕС 60598-2-22-2012 п.22.20). Самоотжимная кнопка препятствует человеческому фактору и разряду САО (человек включил ОП, отвлекся и забыл отключить).

Аварийный светильник с самоотжимной кнопкой

Проверка проводится двумя способами:

  1. поочередная индивидуальная проверка каждого ОП (в не больших помещениях и местах с доступным подходом):
    • зажимается кнопка, установленная на светильнике, и визуально проверяется его исправное состояние;
    • к разъему подключается устройство для тестирования и также оценивается работоспособность светильника.

Такая проверка выполняется одним человеком.

  1. Групповая проверка ОП (в больших помещениях: склады, торговые площадки, места затрудненного доступа). Группа светильников (максимальное количество 35 шт.) подключается к устройству, которое подает в контрольный data-кабель сигнал напряжением 12 В.

Устройство для групповой проверки САО (TELEKONTROL)

Проверка проводится 2 людьми: 1-ый нажимает и удерживает кнопку, 2-ой осуществляет визуальную проверку.

Результаты проверки заносятся в журнал учета аварийного осветительного оборудования.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Работа асинхронного двигателя в генераторном режиме
Светильники аварийного освещения
