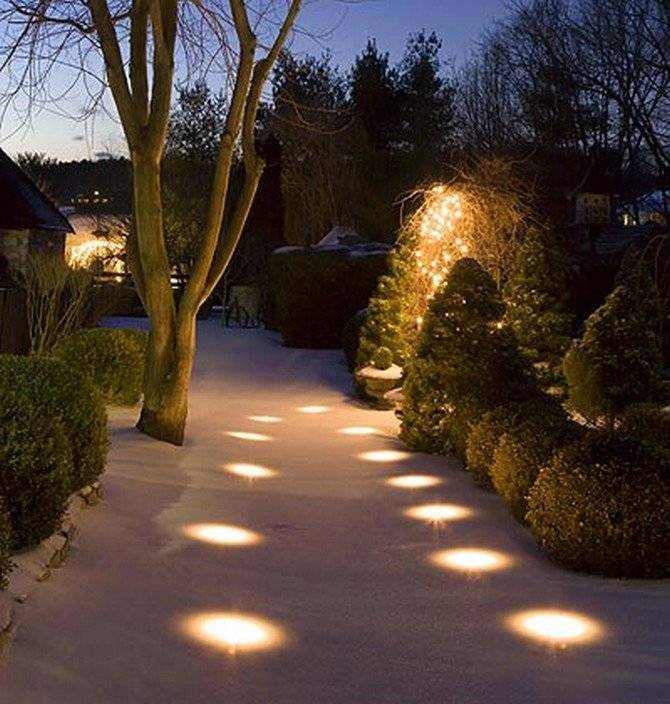

Светильники в земле

Отличия светильников от прожекторов

Грунтовые светильники можно условно разделить на прожекторы и непосредственно светильники. Каждый из них выполнен в соответствии с целью эксплуатации. Если для светильников – это подсветка во всевозможных местах, то для прожекторов – это полноценное освещение. Поэтому достоинство первого является герметичность высокая защищенность корпуса, а второго – яркость и высокая светоотдача.

При их выборе следует обратить внимание на материал, из которого выполнен корпус. Оптимальным вариантом является литой под давлением алюминий, он способен обеспечить достаточную защиту от механических повреждений

Светодиодный прожектор способен обеспечить необходимый уровень яркость освещения даже при пониженном напряжении в электросети. Об его параметрах рассказывается здесь.

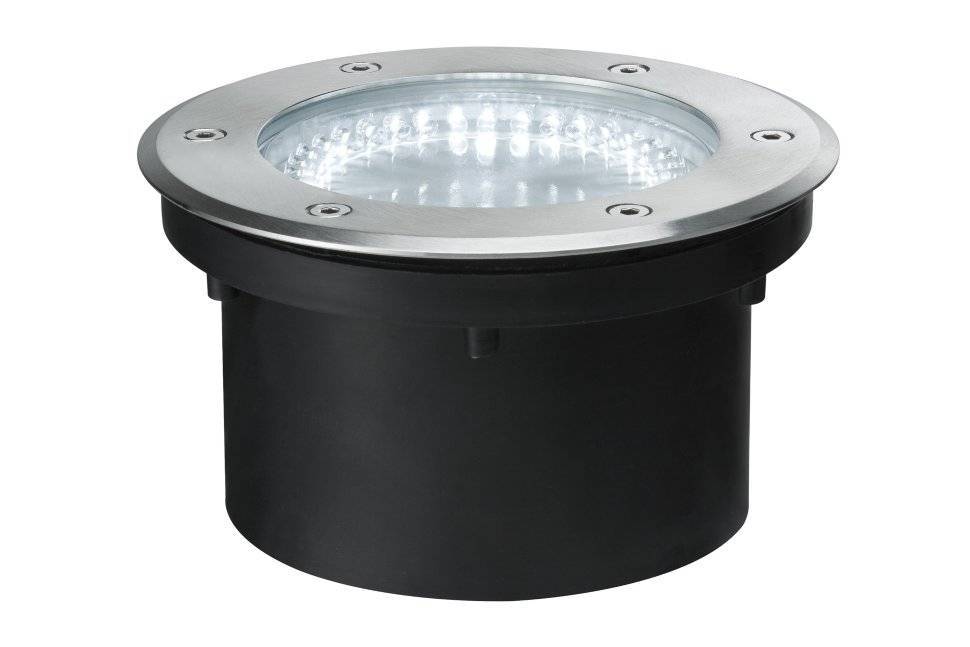

Светодиодный прожектор грунтовый

Одной из особенностей данного осветительного прибора является возможность изменения угла распределения света даже после полной установки. В случае со встроенными в грунт или бетон светильниками это сделать невозможно.

Грунтовые светильники имеют как эстетическое, так и практическое применение. Декоративна подсветка или освещение темной парковой зоны – они справятся с любой задачей. Главное это сделать правильный выбор и не запутать в большом ассортименте, который предлагает рынок. Для того что бы было проще сориентироваться, необходимо определить для себя следующее.

  1. Какие особенности имеет покрытие, в которое будут встроены светильники?
  2. Осветительную или подсвет очную функцию должны они выполнять?
  3. Какую территорию они должны освещать(подсвечивать)?
  4. Какая предполагаемая нагрузка на осветительный прибор?

Стоит обдумать, как грунтовые светильники будут гармонировать с уже имеющимися источниками света, и как они будут влиять на местную флору и фауну (если она имеется). Не последним параметром при выборе служит ваша дизайнерская задумка.

Ландшафтное освещение. Где купить и какое выбрать?

Сегодня большинство ландшафтного освещения – рассчитано на низкое напряжение на 24 В, и не без оснований. В отличие от систем на 220 вольт, безопаснее работать и дешевле в установке. И хотя низковольтные светильники получают одну десятую мощность, благодаря понижающему трансформатору, нет никаких пределов для того эффекта, которые они могут достичь. Более чем просто выбор подходящего оборудования, приятная схема освещения также касается артистизма.

Как строится низковольтное ландшафтное освещение?

Низковольтное Ландшафтное освещение обычно зависит от понижающего трансформатора мощности. Рассмотрим все элементы системы

Трансформатор: снижает потребляемое переменное напряжение  220 вольт до более безопасного 24 вольт постоянного напряжения.

Лампа: определяет яркость, цвет и ширину луча, а также потребление электроэнергии.

Корпус светильника  защищает лампу от элементов и помогает формировать световой луч.

Колышек: Держит светильник на месте.

Кабель: Соединяет светильники передает напряжение

Подсвеченные деревья и акцентные огни, направленные на крону дерева, создают привлекательную атмосферу после заката в саду

Сделай сам или найди себе профессионала:  Домовладельцы могут организовать простую систему ландшафтного освещения  и в выходные дни. Для самых ошеломляющих эффектов, обратитесь лучше  к специалисту по ландшафтному освещению, знакомому с различными приспособлениями и способами их организации.

Как обслуживать светильники в саду:  Держите светильники без листьев и мусора, чтобы предотвратить их перегрев. Немедленно замените выжженные лампы, чтобы другие светильники в цепи не подвергались перегрузкам напряжения в течение срока службы.

Как долго они будут работать? Гарантии на светильники и трансформаторы варьируются от одного до десяти лет, но светильники из латуни, меди или нержавеющей стали с светодиодными модулями должны светиться практически бесконечно.

Как составить план ландшафтного освещения участка?

Деревья (Bullet – направленный прожектор с узким лучем). При нацеливании светильника с земли на крону дерева, не забудьте также направить свет на  ствол дерева. Если вы этого не сделаете, верхняя корона будет выглядеть как парящий НЛО. При освещении листьев сверху, поместите два 20-ваттных светильника как можно выше на дереве, и направьте их таким образом, чтобы их лучи не пересекались.

Расстановка светильников (сад). Поместите светильники не ближе, чем на 1 м от дерева. Если Вы хотите, чтобы лучи света направляли на растение от одного растения к другому, а не непрерывно освещали весь сад.

Фасад дома (Bullet и Wallwasher). Установите направленный прожектор с узким лучем, имеющим 12-градусные линзы, и направляйте их по углам вашего дома или архитектурным деталям; более широкие места осветите светильниками заливающего света. Wallwasher могут заполнить пространство между ними.

Стены дома (Bullet и Wallwasher). Установите крепления светильников близко к основанию, так что лучи света подчеркнули текстуры и резкий рельеф.

Координаторы. Выделите элементы, которые заслуживают внимания – например, фонтан, качание дерева или беседка, нацеливая на него два или более светильников. Скрещивающие лучи уменьшают суровые тени, которые формируются, когда только один светит на объекте.

Для более интересных дизайнерских идей для наружного освещения обратитесь к классическому руководству «Книга освещения ландшафта» Джанет Леннокс Мой

Способы подсветки деревьев

Для начала внимательно изучите свой участок и определите на нем самое красивое дерево, отличающееся роскошной фактурой ствола, пышностью листвы или другими деталями. Может быть, имеется дерево, состоящее из пары переплетающихся стволов, завораживающих своим оригинальным видом. Подсветка деревьев предназначена для того, чтобы подчеркнуть данную красоту природы, поэтому в непосредственной близости с ними располагают специальные светильники. Зачастую их устанавливают прямо под стволом, направляя световой поток вверх, что создает потрясающую картину.

Другой вариант — покупка и установка грунтового светильника, позволяющего осветить дерево, оставив его крону в тени. Отличное решение в том случае, если крона выглядит не так привлекательно, как этого бы хотелось, либо для деревьев малой высоты, поскольку данная подсветка может визуально увеличить его, придать солидности и даже театральной загадочности. Впрочем, можно обойтись и светодиодными прожекторами.

Популярные статьи  Розетка искрит при включении вилки и сама по себе – что делать?

Подсветка снизу

Выберите самое большое и старое растение с толстым стволом. Подойдет дерево с роскошной и пышной кроной. Применять можно самые простые светильники, встраиваемые в элементы ландшафта, почву, либо устанавливаемые поверх земли

Здесь важно их правильно расположить

Если дерево имеет пышную крону, то светильник следует располагать чуть дальше от ствола, направив свет именно на листву.

Нередко хозяева частных домов при организации декоративного освещения деревьев пользуются так называемым эффектом Габиуса, когда светильник размещается позади растения. Световой поток направляют к верхней части, в результате чего посреди темного садового участка вы будете видеть огромный силуэт дерева. Очень захватывающе смотрятся хвойные растения, расположенные вдоль забора, определяющего границы участка. Можно даже установить фонари перед оградой, но позади елей так, чтобы видеть только силуэты деревьев, в то время как забор скроется во тьме. Это позволит визуально увеличить габариты приусадебного участка.

При выборе светильников не забывайте ориентироваться на мощность освещения. Одного мощного фонаря будет достаточно для освещения небольшого дерева с густой, но сбитой кроной. Если у дерева пышная листва, то придется задействовать несколько осветительных приборов. Кроме того, более мощные устройства необходимы при организации подсветки с эффектом Габиуса. При фронтальном освещении достаточно менее мощных светильников. Не забывайте, что чрезмерная яркость может свести на нет ваши старания и уничтожить дизайнерскую идею.

Подсветка сверху и внутри веток

Деревья и кустарники могут подсвечиваться сверху. Это выглядит вполне естественно, ведь именно так происходит в природе под лучами солнечного света. Искусственное освещение получается более насыщенным, а подсветка ложится не только на дерево, но и землю вокруг него, благодаря чему можно достичь невероятного баланса света и тени. Вариант уместен исключительно для невысоких деревьев и кустов, а в качестве светильников можно использовать уличные фонари, расположенные на опорах средней высоты.

Есть более экстремальный способ, который связан с монтажом деревьев прямо посреди кроны. Он будет смотреться выигрышно на пышных деревьях. В данном случае крона освещается изнутри, причем акцент делается на самых интересных элементах дерева. Одновременно с тем освещается пространство под растением. Здесь можно использовать компактные фонари, которые будет просто прикрепить к веткам и спрятать среди листвы. Не забывайте хорошенько маскировать электрический кабель питания, который может легко нарушить эстетичность картины.

Если нет желания заморачиваться с украшением участка, задача может быть максимально упрощена: вы можете купить уже готовые изделия с различным декоративным освещением:

  • различные фигуры, светящиеся в тени, но излучающие минимум света (идеальный вариант для обозначения границ тротуарных дорожек или растений);
  • «светящиеся» камни, разбросанные под деревом;
  • самодельные жестяные банки с рисунком из отверстий и установленной внутри лампочкой;
  • красивые стеклянные бутылки со светодиодной лентой внутри.

При наличии на участке пышного дерева, не теряйте такую прекрасную возможность оригинально украсить придомовую территорию. В магазинах электрических товаров можно найти уличные фонари на любой вкус, что позволит воплотить в жизнь самые невероятные фантазии, соблюдая все правила безопасности.

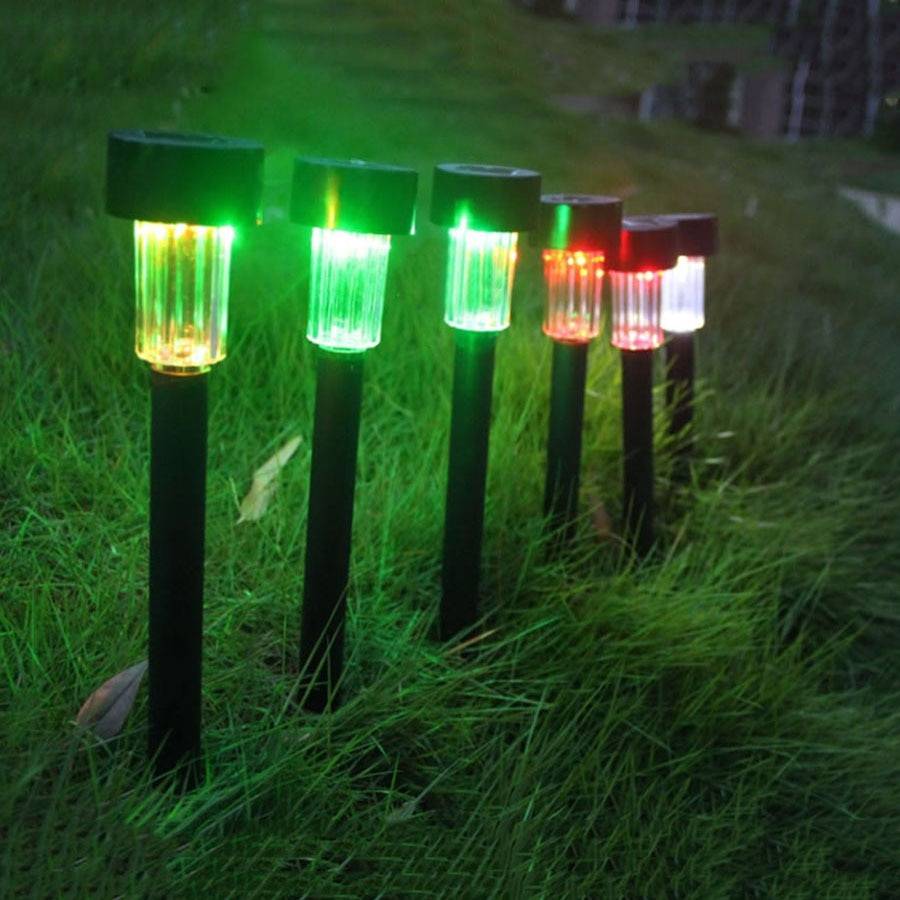

Что собой представляют фонари в грунт?

Грунтовый светильник располагается в непосредственной близости к земле. Он идеально подходит для украшения сада, газона, дорожки на участке и других предметов. Они имеют небольшой размер и оснащаются в основном светодиодными лампочками.

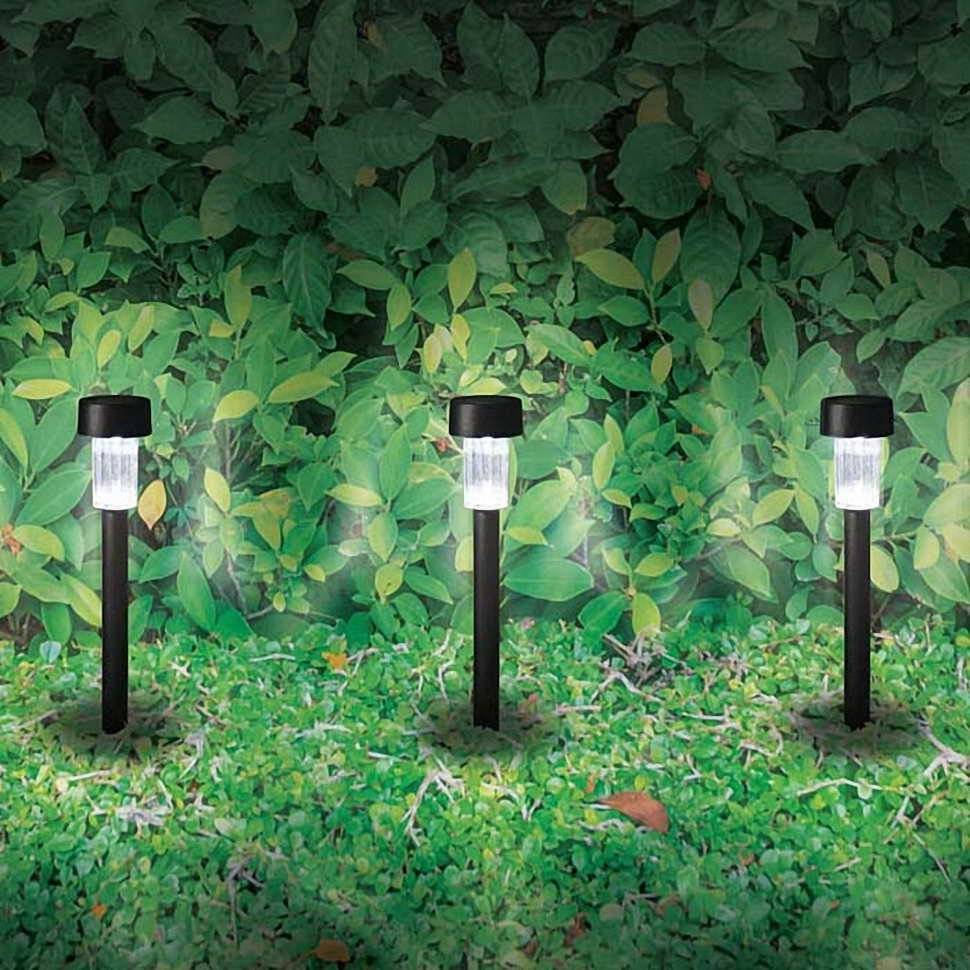

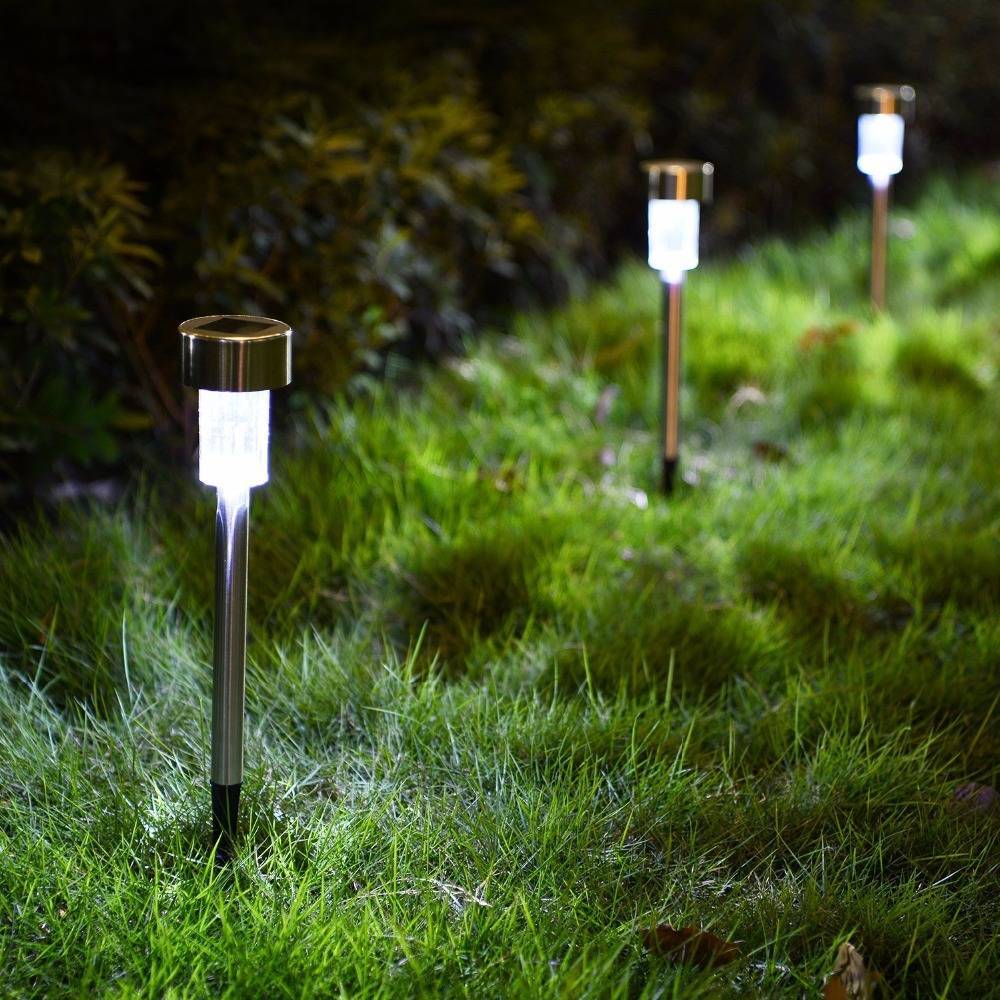

Устанавливаются в землю с помощью специального держателя с острым концом. Такие устройства спокойно работают на улице и не бояться влаги, сырости или другой непогоды.

Особенности конструкции и дизайна

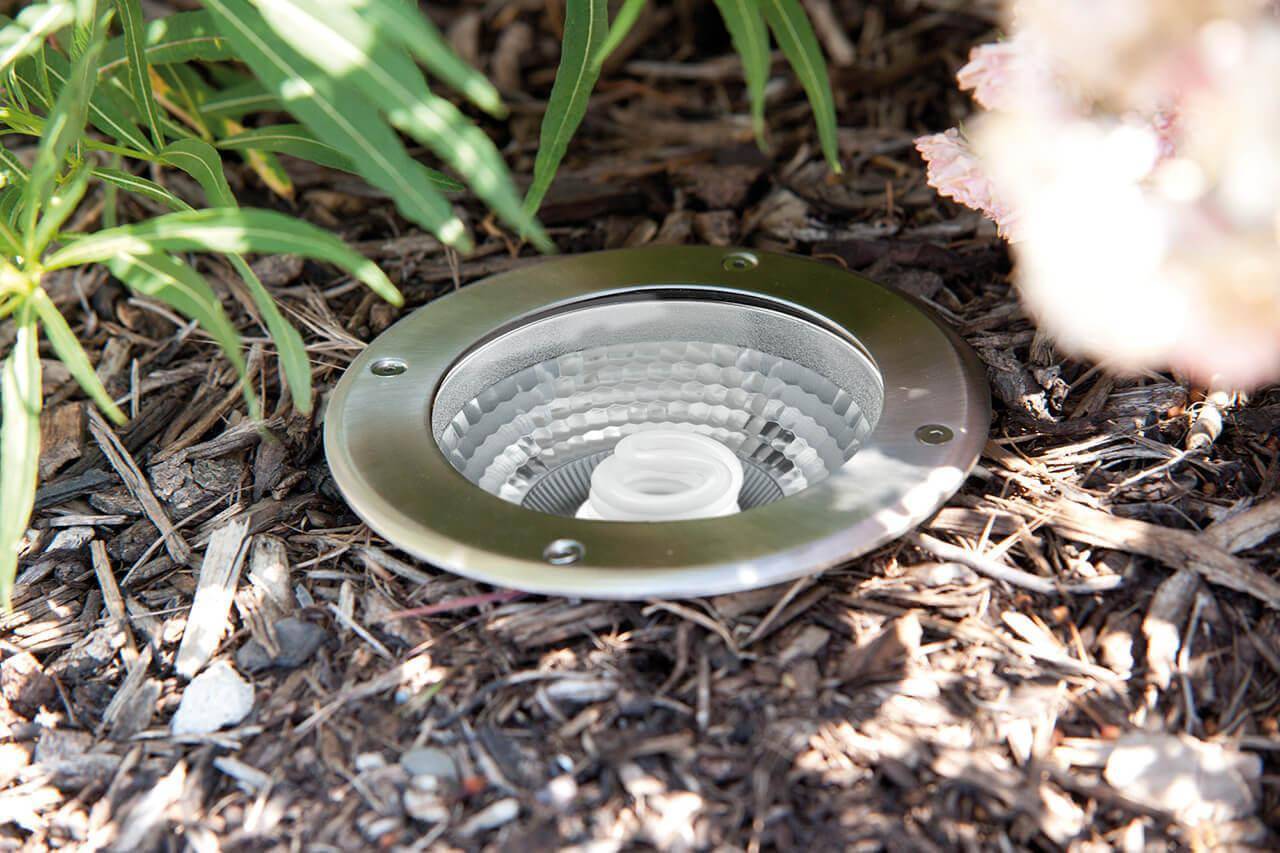

Светильники в земле

При их производстве учитывается повышенная влажность грунта, в непосредственной близости с которым будет находиться световой прибор.

Также важным моментом считается учет перепадов температуры. Иногда светильники такого плана встраиваются непосредственно в тротуар или парковую аллею. На них будет оказываться большое давление, поэтому их корпус изготавливается с помощью метода высоконапорной отливки.

Обычно в грунтовых светильниках используется закаленное стекло с высокой стойкостью. Оно не будет затираться или подвергаться механическим повреждениям. Однако есть и более простые пластиковые варианты. Конструкция таких светильников дополняется обрамлением и полированной рамкой. Стеклянная поверхность крепится к корпусу конструкции при помощи запорного кольца винтами.

При установке осветительных элементов в общественных местах, стоит использовать антивандальные винты. Они обладают внутренними шестигранниками.

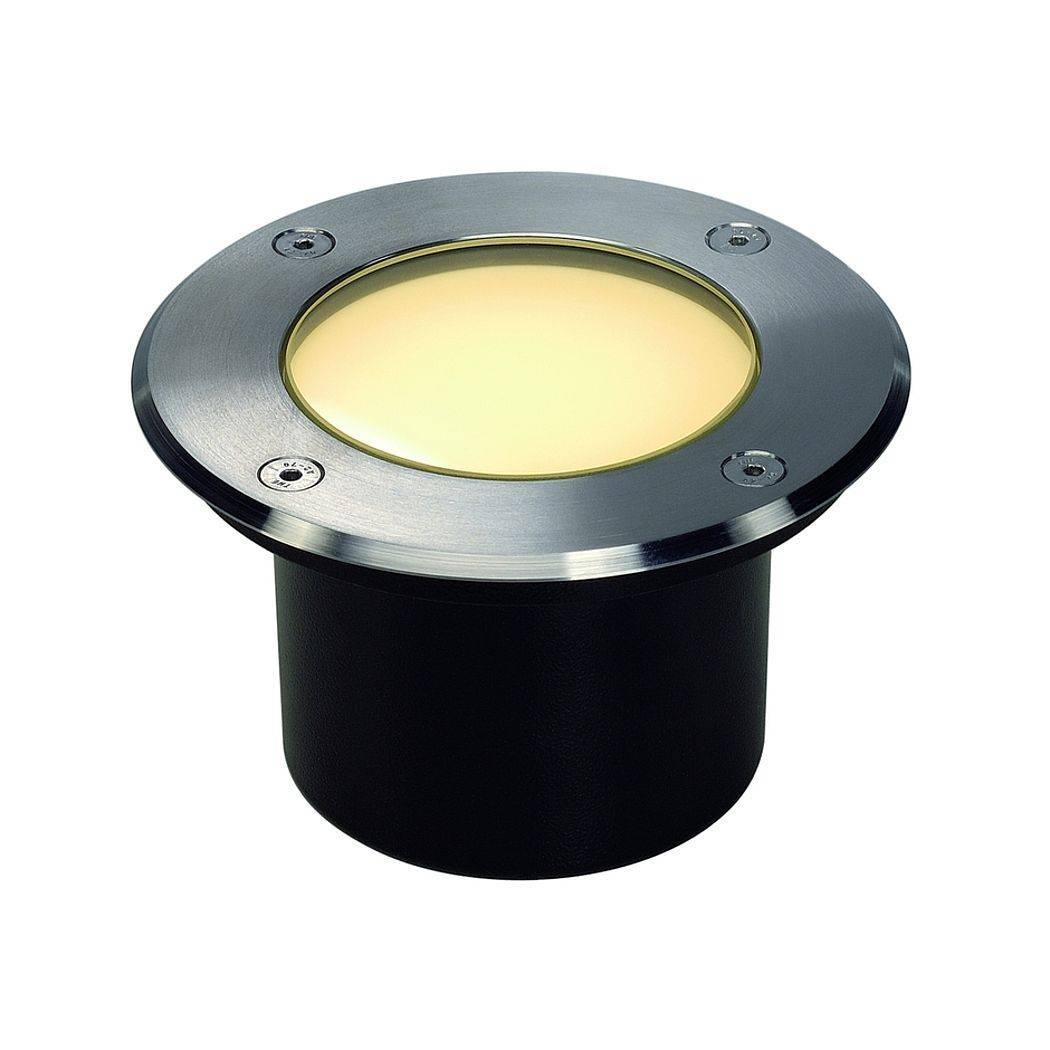

Конструкция светодиодных грунтовых светильников

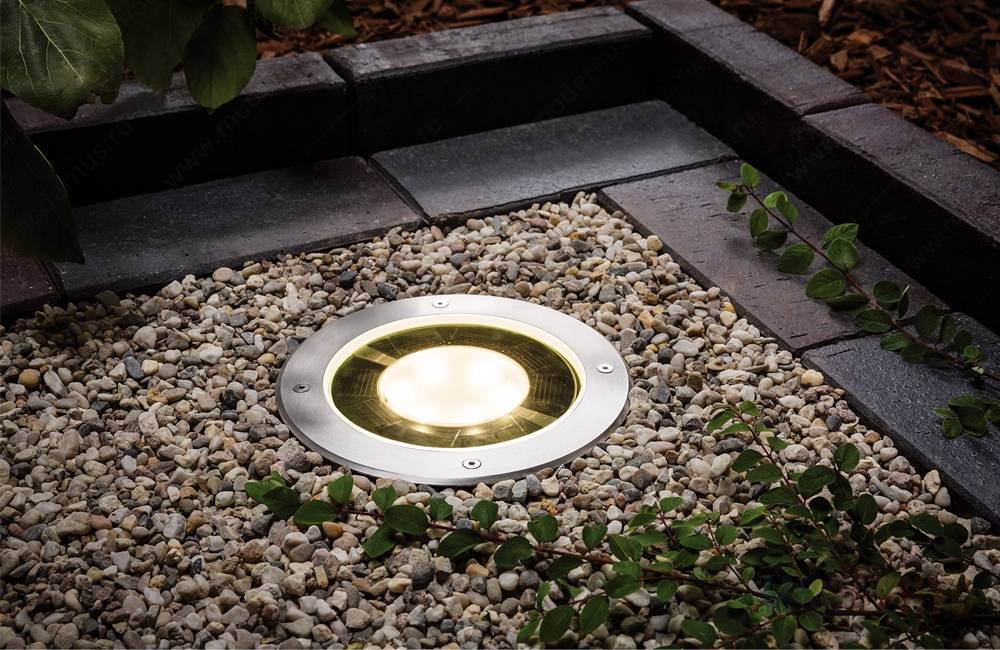

Светодиодные грунтовые светильники устанавливают в бетон, асфальт или землю в зависимости от зоны предназначения. Специфика их размещения предъявляет высокие требования к характеристикам этих осветительных приборов. Повышенная влажность грунта, его возможная нестабильность и температурные перепады требуют абсолютно герметичного и крепкого корпуса светильника.

Для того что бы грунтовые светильники выполняли свою основную функцию длительное время, их корпусы выполняются методом высоконапорной отливки. Материалом для этого чаще всего служит алюминий, реже – нержавеющая сталь.

Практикуется выполнение корпусов из пластика. К преимуществам этого вида материалов можно отнести устойчивость к агрессивной грунтовой среде, но этот плюс перекрывает низкая сопротивляемость механическим повреждениям.

Стекло в грунтовых светильниках используют закаленное с повышенной стойкостью к затиранию и механическим повреждениям. Стеклянную крышку обрамляют и закрепляют полированной рамкой из нержавеющей стали. Запорное кольцо крепится к корпусу винтами

Им следует уделить особое внимание, особенное если речь идет о установке светильника в общественных местах. Винты должны быть антивандального типа с внутренними шестигранниками и снабжены неокисляемыми вставками

Светодиодные модули покрываются специальным силиконовым слоем, чтобы избежать воздействия на них конденсата, которые появляется в результате температурных перепадов. Грунтовые светильники оборудованы герметичными трансформаторами.

Популярные статьи  Как варить инвертором: советы новичкам

Светильники в земле

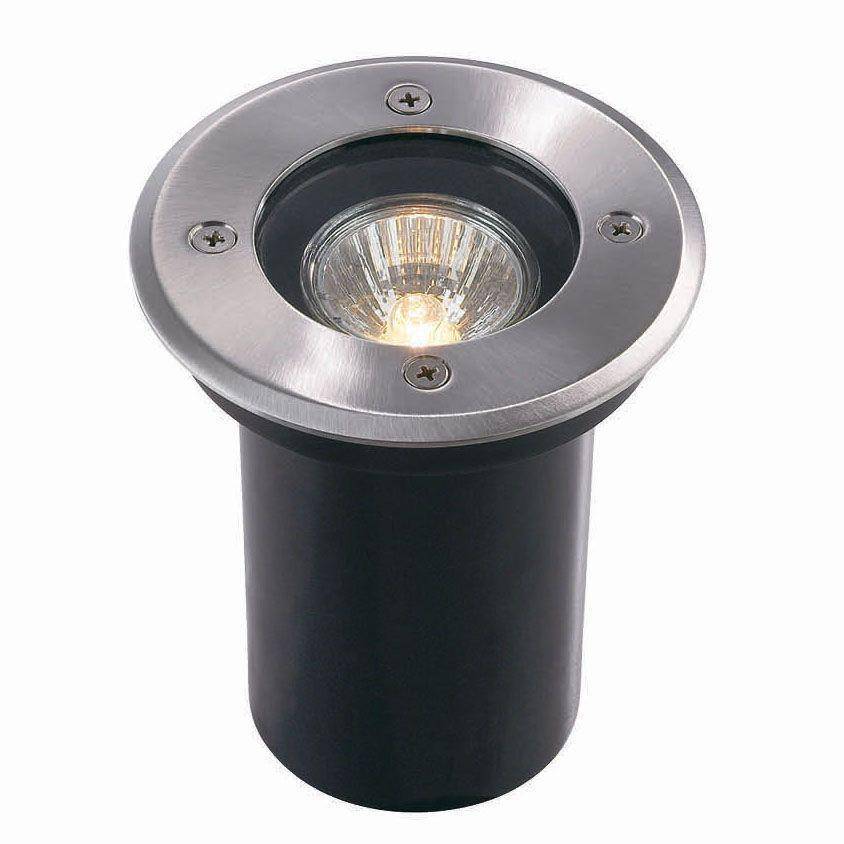

Грунтовый LED светильник

Главной особенностью светодиодных грунтовых светильников является их длительный срок службы (около 10 лет) без необходимости замены лампы. Данная характеристика увеличивает срок службы аппарата в целом за счет гарантированной герметичности в течение времени работы одного осветительного элемента. Его замена может стать причиной нарушения целостности светильника, что впоследствии приведет к его неисправности. Для сравнения обычную лампу за время службы светодиодного аналога пришлось бы заменить около 15-20 раз.

Грунтовые светильники выполняются с различными крышками рассеивателями в зависимости от цели. Этот элемент отвечает за концентрацию и яркость исходящего света. К примеру, для подсветки элемента дороги или тротуара (остановка, зона перехода) крышка должна быть плоской, а светодиодный элемент не слишком ярким. Благодаря этому не создается преграды на пути пешехода или машины, и такой светильник не ослепляет водителей. Для создания эффекта рассеянного света в декоративно-осветительных целях, крышка выполняется в выпуклом виде.

Установка подсветки фонтанов своими руками

Если у вас есть элементарные знания в электрике – вы свободно можете установить освещение самостоятельно.

Вот короткий план действий, которых надо придерживаться:

• Для начала составьте схему светильников и продумайте варианты расстановки самих осветителей. В этом же пункте следует продумать, какой мощности они будут, их количество и желаемый эффект.

Также стоит определиться, будут ли они разноцветными либо однотонными, подводными или надводными, а возможно и комбинированными. В конечном результате у вас должен получиться проект фонтана со всеми его деталями.

• После этого закупите необходимые материалы для работы. Купить всё можно в гипермаркете или специализированном магазине. Помните, что кабель должен иметь защитную гофру

Обратите внимание на герметичность провода и остальных предметов

• Дополнительно потребуется трансформатор, шурупы для крепления, скобы фиксации кабеля, отвёртка, плоскогубцы и изолента.

Ход работы:

• Рекомендуется сначала устанавливать подводное освещение, и только после этого переходить к надводному.

• Если вы считаете, что имеете недостаточно знаний в сфере электрики – в период подводного оснащения подсветки лучше всего обратиться к специалисту в данной сфере.

• Создайте цепь светильников, которые будут окружать зону фонтана и освещать его со стороны.

• Делаем разметку в тех местах, где должны быть наши светильники.

• Закрепляем подводное освещение, если оно требует монтажа. В варианте плавающих светильников мы просто опускаем их на воду и крепим небольшой грузик.

• Для надводного освещения нам потребуется выкопать неглубокую траншею, в которую аккуратно укладывается кабель и в конце всё присыпается землёй (кроме мест крепежа).

• Когда работы сделаны, мы должны соединить все с трансформатором, который в конечном результате присоединяется к электросети. Для этого мы с помощью кусачек оголяем концы кабеля и надёжно крепим их к болтам ввода на трансформаторе.

• Трансформатор нужно будет монтировать на деревянный шест, который будет втыкаться в землю. Как вариант, его ещё можно закрепить на рейках к стене дома. Недалеко обязательно сделайте розетку с заземлением, которая подключиться к трансформатору.

Технические характеристики

Грунтовые светильники обладают некоторыми техническими характеристиками, которым они должны соответствовать. К ним относятся:

  • Изготавливаются небольших размеров. Чаще всего они не превышают 20 см. Однако при выборе подходящей модели стоит учитывать свои предпочтения.
  • Изготавливаются из прочных и долговечных материалов. Могут работать бесперебойно на протяжении 10 – 15 лет. Нужно только периодически менять лампочки.
  • Защищаются от попадания внутрь корпуса влаги и пыли. Они герметичны и безопасны.
  • Это экономичные модели, которые не будут тратить много электроэнергии. Многие из них работают от солнечных батарей, а также за счет красителей со специальным эффектом светонакопления. Они будут работать без электричества.

Креативное освещение фонтана

Для достижения наиболее красивого и колоритного освещения фонтана профессиональные дизайнеры рекомендуют использовать как надводное так и подводное освещение.

Креативная подсветка дачного фонтана

В качестве общего освещения для того, чтобы подчеркнуть контуры фонтана, используйте светильники на солнечных батареях. Они не только способны осветить сооружение приятным мягким светом, но и сэкономят вам значительные расходы электроэнергии.

Для того чтобы осветить струи в фонтане можете использовать светильники, сделаные из оптоволокна.

Для смены зоны освещения подсветки фонтана нужно будет вмонтировать мобильные подводные светильники, которые смогут хаотично двигаться по всей площади воды.

Подсветка струи фонтана

Если вы планируете использовать надводные прожекторы – лучше всего устанавливать их на вращающуюся платформу. Тогда зону освещения фонтана можно будет без проблем менять.

Самый креативный способ добиться необычного освещения – это установить подводный светильник. Лучше всего его ставить около водоподающей форсунки, тогда струйки фонтана, которые разбрызгиваются, будут смотреться очень необычно и завораживающе.

Подводная подсветка фонтана

Топ-2 типологии

Оставшиеся два пункта мы решили описать отдельно, т.к. они в настоящее время являются, пожалуй, самыми популярными.

Светильники в земле

Металлогалогенный светильник с лампой линейного типа

Так, металлогалогенные лампы широко применяются при освещении улиц, парков, рекламных щитов и всего остального, что только требует уличной подсветки. Этот тип ламп нельзя назвать экономным – в чем многие и видят его главный минус, однако долговечность (до 15 000 часов у дорогих моделей) и высокая мощность светового потока делают их во многих случаях незаменимыми. Используется в них не просто металлогалогенный тип ламп, а линейный.

Металлогалогенные светильники и прожекторы могут иметь широчайший диапазон мощности – от 100 вт до 1000 вт, а работать могут не только в сетях с силой напряжения в 220 вольт, но и выше 300. Они невосприимчивы к погодным условиям т.к. имеют двойной корпус, а сам элемент накаливания скрыт под двумя колбами. В первой находится элемент накаливания, который «укутан» галогеновой смесью с вкраплением ртути или других металлов (это влияет на оттенок излучения). Эта колба создана из термостойкого кварцевого стекла, устойчивого и к химическим раздражителям. Однако она очень восприимчива к физическому воздействию, поэтому скрывается в более крупной толстостенной защитной колбе. Эта может быть выполнена из различных материалов, вплоть до обычного стекла или термостойкого пластика. Все это «упаковывается» в металлический корпус, который одновременно служит и в качестве отражателя, для формирования направленного потока света. Лишь после этого устанавливается металлический либо пластиковый корпус, который мы и видим.

Популярные статьи  Пусковой ток

Но, все же, такая мощность нужна далеко не всегда. И тут на сцену выходят встраиваемые уличные светильники Led или светодиодные…

Цели применения

Ландшафтные грунтовые светильники подходят как для частных домовладений, так и города. Их главные цели – это подсветка ступенек, дорожек, ландшафтных построек, клумб и декоративных объектов. Источники света располагаются на грунте или же встраиваются в ступеньки, пешеходные дорожки и т.п. Можно выделить еще несколько основных целей их применения:

  1. Ландшафтная подсветка позволяет украсить места проведения досуга. Они особенно красиво будут смотреться в темное время суток.
  2. Это идеальный вариант для подсветки архитектурных памятников и различных культурных объектов. Именно поэтому подобные светильники часто используются в общественных метах, городских парках и т.д.
  3. Подсветка лестничных пролетов, а также спусков с них.
  4. Позволяют украшать растительный покров, деревья, кустарники и другое ландшафтное оформление участков, проспектов и площадей.
  5. Освещение пешеходных зон, а также велодорожек.

При расположении грунтовых светильников необходимо продумать заранее, какие цели они должны выполнять. Хаотичная подсветка не будет способствовать эстетическому восприятию объекта. Для выделения какого-то определенного предмета можно чередовать яркий и приглушенный цвет. При помощи грунтовых светильников можно подсветить наиболее выигрышный фон.

Особенности установки грунтовых светильников

На подготовительном этапе монтажа светильников в грунт необходимо выкопать подходящего размера ямку и позаботиться о дренаже. Его можно выполнить при помощи гравия. Дренаж необходим для того, чтобы зафиксировать осветительный прибор и исключить воздействие на его местоположение температурных скачков.

Электрическая проводка должна быть выполнена влагостойким кабелем, заключенным в трубу ПНД, для повышения его безопасности. Боксы и муфты, необходимые для подключения герметичны. При соединении осветительных приборов с линией электропитании необходимо придерживаться инструкции.

Автоматизация включения/выключения

Несмотря на то, что наличие датчиков требует дополнительных затрат а также усложняет монтаж, это удобно и экономично. Есть реле времени, которые могут включать и выключать уличное освещение дома в заданное время. Такие системы имеет смысл установить на охранном и функциональном освещении. Можно подумать также над установкой реле для декоративной подсветки — тоже удобно.

Уличное освещение дома состоит из нескольких частей

В малопосещаемых местах, где включать свет надо только когда вы находитесь там, можно поставить датчики движения. Они же могут быть частью охранного освещения — при наличии движения включатся прожекторы, до того не работавшие. Сюрприз будет не из приятных. Другое дело, что датчик может сработать на собаку или другое животное, попавшее в его поле зрения. Но и охранные функции будут все-таки более действенными.

Еще одна возможность автоматизировать уличное освещение частного дома — установить фотореле. Оно реагирует на уменьшение количества света, включая цепь питания лампы. Так же в автоматическом режиме питание отключается — когда солнце начинает всходить.

Еще одно видео в тему

Подготовка к работе

Итак, монтаж наружного освещения можно разделить на три основных рабочих этапа:

  • Разметка территории, раскапывание траншей и укладка кабеля – это один;
  • Установка закладных под светильники и, собственно, их монтаж – это два;
  • И сборка всей схемы и подключение ее к автоматике – это три.

Закладная под фонарь уличного освещения

Материалы

Какие материалы нам понадобятся для всего этого?

Электрический кабель

  • Кабель ВВГ-нг Ls трехжильный, сечением 1,5 мм2. Конечно, сечение, в первую очередь, будет зависеть от потребляемого схемой тока и протяженности участка, но так как сегодня используются преимущественно светодиодные лампы, и редко какой объект потребляет больше 16 А, хватает и такого кабеля.
  • Данный кабель не самый дорогой, однако его нужно дополнительно помещать в трубы, и если вы уж совсем не укладываетесь в бюджет, то можете приобрести бронированный кабель, к которому дополнительная защита не нужна, и тем самым сэкономить. Однако стоит заметить, что такой кабель будет достаточно сложно разделывать при подключении светильников и в щитовой.

Труба ПНД

Трубы ПНД – в принципе, назначение этого элемента мы уже упомянули – защитная оболочка для провода. Трубы используются разные – гофрированные, двустенные и гладкие. На фото выше показан не совсем правильный пример – синяя полоса означает, что труба пойдет для питьевой воды. Нам же нужен вариант вообще без полосок.

Модульный контактор

Контактор модульный с нормально открытыми контактами.

Датчик освещения

В схему мы также включим датчик освещенности, либо же заменим его фотореле в комбинации с сумеречным реле. Это будет автоматическая часть нашей схемы.

Уличный фонарь в современном стиле

Уличные светильники, которые вы желаете установить на своем участке. Это могут быть любые понравившиеся приборы. Отличает их от комнатных, прежде всего, степень их защиты от влажности и механических повреждений.

Модульный автомат

Автоматы модульные.

Переключатель

Трехпозиционный переключатель.

Теперь давайте посмотрим, как из всего этого собирается схема.
