Аварийное освещение

Особенности установки, требования, нормативная база

При разработке проектов и установке аварийного промышленного необходимо неукоснительно придерживаться требований Правил Установки Электрооборудования (ПУЭ), СНиП, ГОСТов, целого ряда законов и нормативных актов

При этом важно учитывать:

  • тип помещений, их габаритные размеры;
  • нормативы ПУЭ;
  • типы работ, для которых предусмотрены данные мощности, класс опасности;
  • методы проверки, варианты управления аварийным освещением, способы обслуживания таких систем;
  • тип оборудования, мощность и прочие характеристики.

Некоторые основные требования ПУЭ к установке аварийного промышленного:

  • проводка укладывается с соблюдением норм при производстве электромонтажных работ;
  • использование исключительно белого света, оптимальная мощность 12 вольт;
  • подключение системы и, непосредственно светильников к отдельной сети, независимой от рабочего освещения;
  • возможность совместной прокладки проводов и оборудования;

Источники света, наиболее приемлемые для аварийного — обычные накаливания или светодиодные лампы. Для аварийного промышленного используют приборы белого света, предпочтительно нейтральных или холодных оттенков, с оптимальной мощностью 12 вольт. Светильники, указатели направления движения или выходов подключаются к отдельной сети, независимой от рабочего.

Основными составляющими систем аварийного промышленного освещения принято считать:

  • аварийные световые приборы, необходимые при обеспечении минимального уровня и подсвечивании знаков безопасности;
  • знаки безопасности, предоставляющие необходимую информацию о мерах безопасности;
  • световые указатели;
  • пожарные оповещатели;
  • независимые источники питания;
  • блоки аварийного питания и прочее.

Искусственное освещение большинства предприятий можно считать нерациональным. Самыми популярными источниками света являются дуговые ртутные лампы, содержащие токсичные соединения и отличающиеся высоким энергопотреблением. Оптимальными для современных систем на производстве могут стать люминесцентные или светодиодные светильники, характеризующиеся низким потреблением энергии и длительным сроком эксплуатации. При эксплуатации таких приборов можно регулировать яркость светового потока, что позволяет организовать автоматическое управление интенсивностью освещения в соответствии с требованиями к рабочему месту.

Светильник для аварийного освещения:

Проектируя, следует обратить внимание на тот факт, что проводка питания таких осветительных приборов должна подключаться либо к сети, либо к мощным автономным резервным источникам. Иногда для аварийного промышленного целесообразно использовать автономные аккумуляторные светодиодные светильники постоянного и непостоянного действия

Главное требование – обеспечение работы автономного режима на протяжении одного часа.

При установке светодиодных осветительных приборов для аварийного промышленного, также используются резервные источники питания. Они активируются в момент отключения основного освещения, обеспечивая достаточный уровень без дополнительных затрат электрической энергии.

Устройство сети аварийного освещения

Следующим важным вопросом является устройство сети. Ведь аварийное и рабочее освещение должны конструктивно дополнять друг друга. И при аварийных ситуациях на одной из сетей освещения это не отражалось на работоспособности второй.

Питание сетей аварийного освещения

Прежде всего рассмотрим вопрос питания сетей аварийного освещения. Ведь от него напрямую зависит не только цена проекта, но условия по их монтажу. И здесь для нас есть несколько возможных вариантов реализации.

Сети аварийного освещения должны питания от автономного источника питания, не зависящего от рабочего освещения. Для этого применяются резервные лини электроснабжения, дизельные или бензиновые генераторы с автоматической системой запуска, аккумуляторные батареи. Причем последние могут применяться как для питания всей аварийной сети в целом, так и для питания отдельных светильников.

Питание аварийного освещения от резервной электросети

  • Давайте рассмотрим каждый из этих вариантов отдельно. Первым из них является наличие отдельного питания от сети переменного тока. Но такое резервное питание электроснабжающие компании обычно предоставляют только потребителям 1 или 2 категории.
  • Вторым возможным вариантом является установка дизельного или бензинового аварийного генератора. Причем обязательным условием является его автозапуск при исчезновении рабочего напряжения, как на видео.
  • При небольшом количестве светильников в помещении достаточно часто применяются устройства с аккумуляторами. Они представляют собой единый блок, который содержит сам светильник, аккумулятор, блок контроля наличия напряжения рабочей сети, коммутационное устройство для отключения светильника от рабочей сети и под зарядное устройство для аккумулятора.
  • Как вы понимаете стоимость таких устройств на порядок выше, но зачастую их применение обходится значительно дешевле чем монтаж и обслуживание полноценной сети постоянного тока.

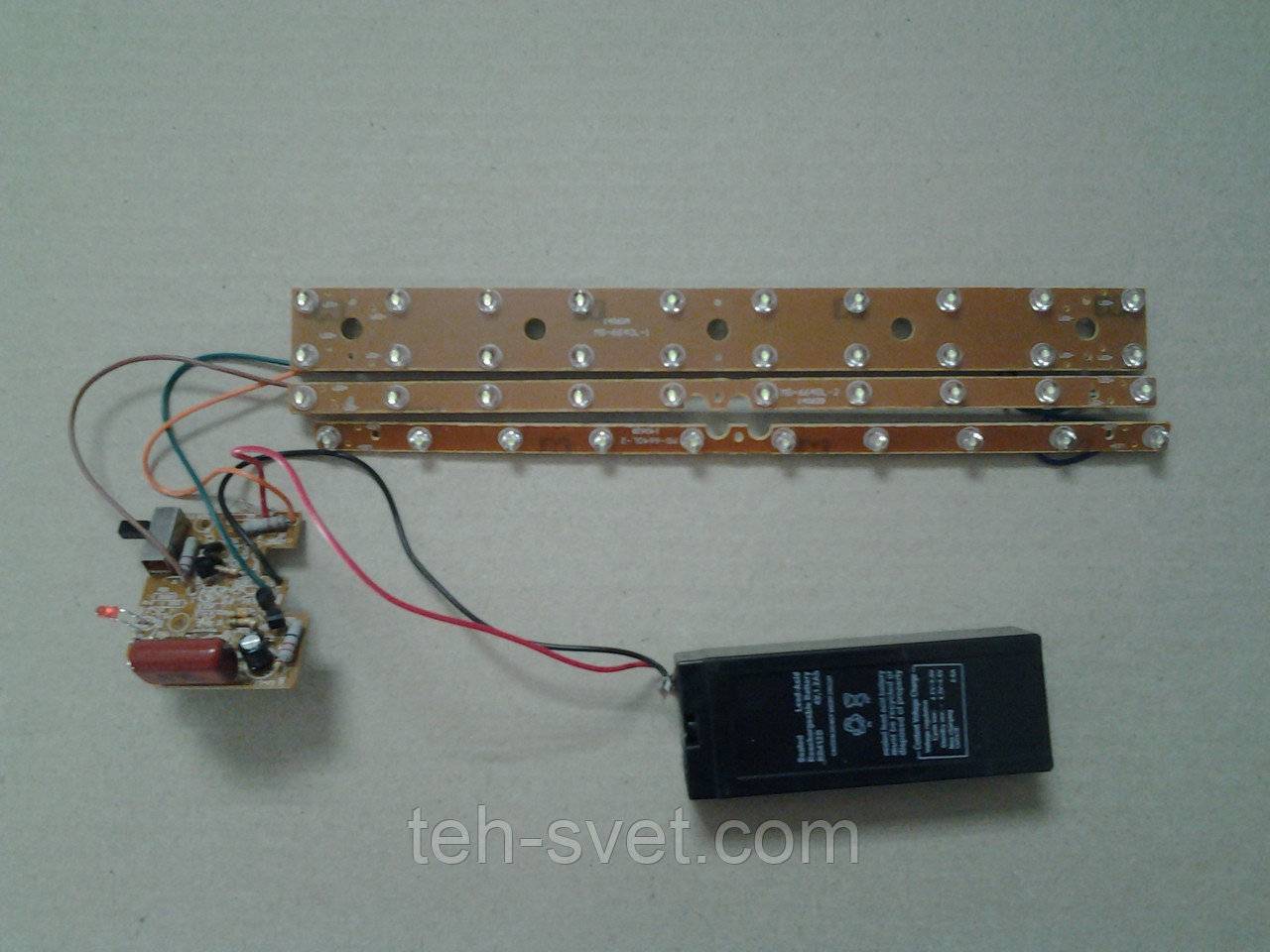

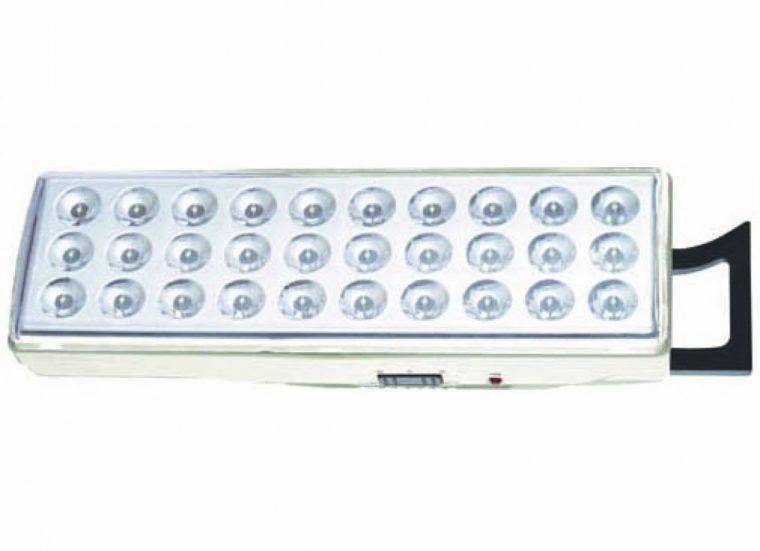

На фото лампы аварийного освещения со встроенным аккумулятором

Полноценная сеть постоянного тока питается от аккумуляторных батарей соответствующей емкости. Такой блок аварийного освещения кроме самой батареи должен иметь под зарядное устройство, независимые распределительные щиты и полностью автономную электрическую сеть.

Требования к сетям аварийного освещения

Теперь давайте поговорим о общих правилах устройства аварийных сетей освещения. Ведь здесь все строго регламентировано начиная от качества светильников, которые должны соответствовать ГОСТ Р МЭК 60598-2-22-99 не только по своим качествам, но и по эксплуатационным испытаниям, и заканчивая требованиями к распределительным щитам.

Итак:

  • Прежде всего то, что касается работы аварийного освещения. Согласно п.7.66 СНиП 23 – 05 – 95 освещение рабочее и аварийное может находится в работе постоянно, а может включаться в работу только в аварийных ситуациях.
  • Если аварийная сеть включается в работу только при исчезновении питания рабочей сети, то должна быть предусмотрена схема и обратного перехода при появлении рабочего напряжения.
  • Если обратный переход не допустим по условиям сети. Например, при питании сети аварийного освещения от сети постоянного тока, либо при несинхронности работы автономного генератора, то в этом случае должна быть предусмотрена механическая блокировка. Она должна обеспечить обратный переход только с перерывом питания.

Механическая блокировка между автоматами питания рабочего и аварийного освещения

  • Если применяются светильники со встроенными аккумуляторными батареями, то для них должно быть предусмотрено дистанционное управление. Ведь в случае их питания от рабочей сети, при обычном отключении рабочего освещения может произойти саморазряд батареи. Поэтому должна быть предусмотрена система для подачи напряжения и их подзарядки.
  • Теперь что касается ламп. Для аварийных сетей следует использовать лампы накаливания. Так же допускается использовать люминесцентные и газоразрядные лампы, но только при их быстром повторном загорании и отсутствии стартера. Кроме того, такие лампы разрешается использовать только в помещениях температура в которых не опускается ниже +5⁰С.
  • Согласно ГОСТ Р 50571.5.56-2013 п.560.9.2 к одной линии аварийного освещения запрещается подключать более 20 ламп. При этом их суммарная мощность не должна превышать номинальные параметры защитного устройства более чем на 60%.
  • Щит аварийного освещения должен располагаться в местах удобных для обслуживания, иметь соответствующее обозначение и иметь защиту от теплового воздействия.
Популярные статьи  как работает светодиод

Категории потребителей аварийного освещения

Согласно установленных правилами (ПУЭ-7 п.1.2.18) категорий, выделяют:

Первая категория

Объекты особой стратегической важности. Персонал, находящийся на данном объекте, принимает непосредственное участие в поддержании государственной безопасности

В этом случае аварийное освещение выстраиваться на уровне основного.

Вторая категория. Объекты, простои в работе которых приводят к массовым нарушениям в технологии производства, браку и, как следствие, к убыткам. Также негативно сказываются на взаимодействующих с ними предприятиях. САО аналогична первой категории.

Третья категория. На таких объектах допускается отсутствие электрической энергии до 24 часов. Аварийное освещение запускается от автономных источников питания (дизельный генератор, аккумуляторные батареи) для обеспечения бесперебойной эвакуации персонала.

Знаки безопасности

    На путях эвакуации устанавливают знаки безопасности, требования к которым установлены в ГОСТ Р 12.4.026-2001. В нем приведены цветографические изображения эвакуационных, предупреждающих, запрещающих, и некоторых других типов знаков. Эвакуационные знаки (несколько таких знаков показаны на Рис. 1) имеют зеленый фон и показывают направление движения к эвакуационному выходу. Знаки могут быть установлены на стенах коридоров (знаки Е 3…Е 5 на Рис. 1), на лестничных площадках (знак Е 14 на Рис.1), над дверями эвакуационных выходов (знак Е 22 на Рис. 1) и в других местах. Эвакуационные знаки должны однозначно направить людей к эвакуационным выходам.

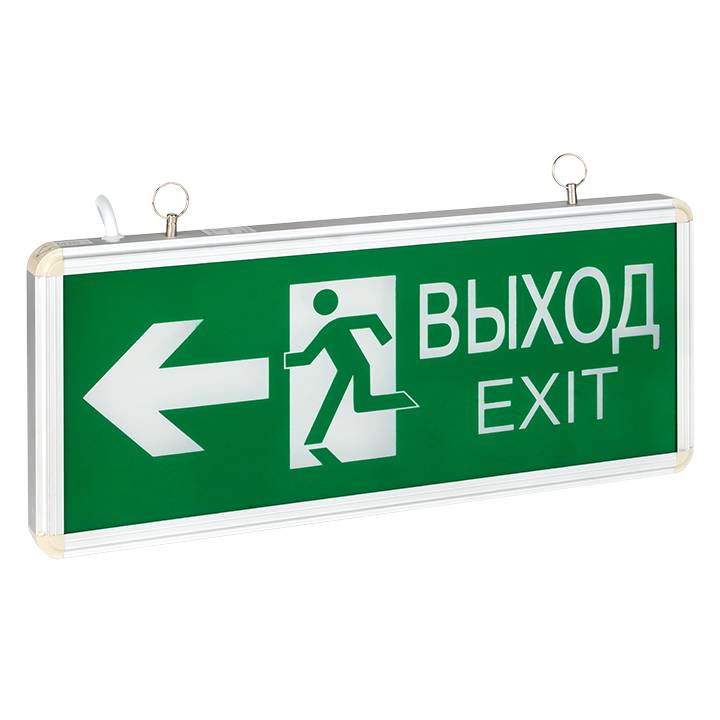

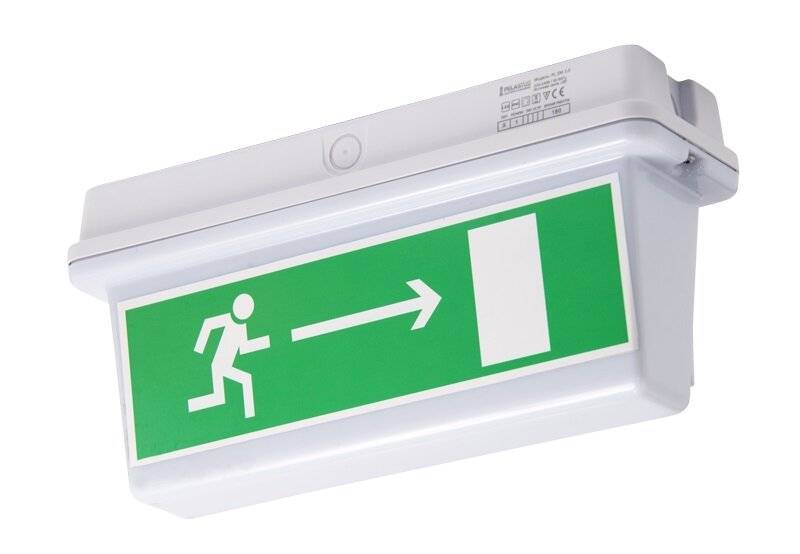

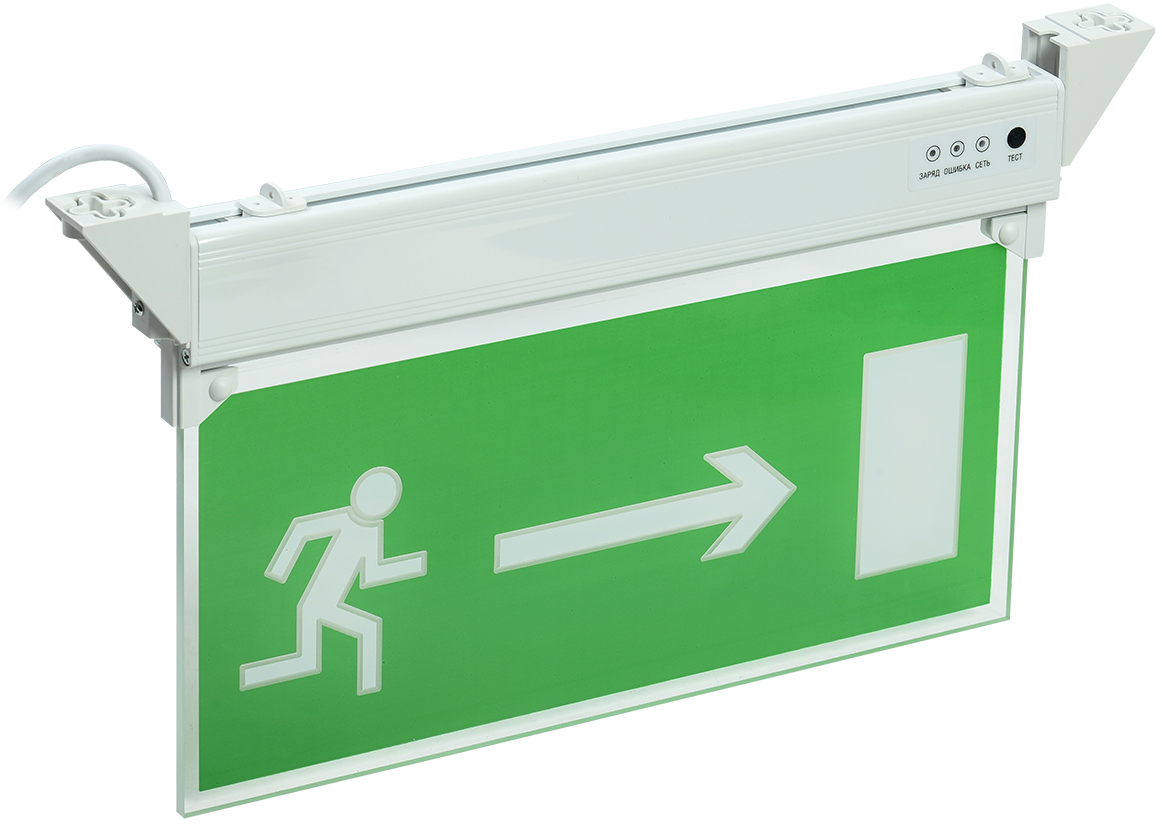

Аварийное освещениеЭвакуационные знаки

Рис. 1 Эвакуационные знаки

    Также знаки безопасности должны указать места расположения: пунктов медицинской помощи, средств пожаротушения и средств экстренной связи.

    Следует учитывать, что некоторые эвакуационные знаки и знаки пожарной безопасности отличаются только цветом фона. Например, знак «Направляющая стрелка» на зеленом фоне (знак Е 02-01 на Рис. 1) указывает направление движения при эвакуации, а такая же стрелка на красном фоне (Рис. 2) указывает направление к средствам противопожарной защиты.

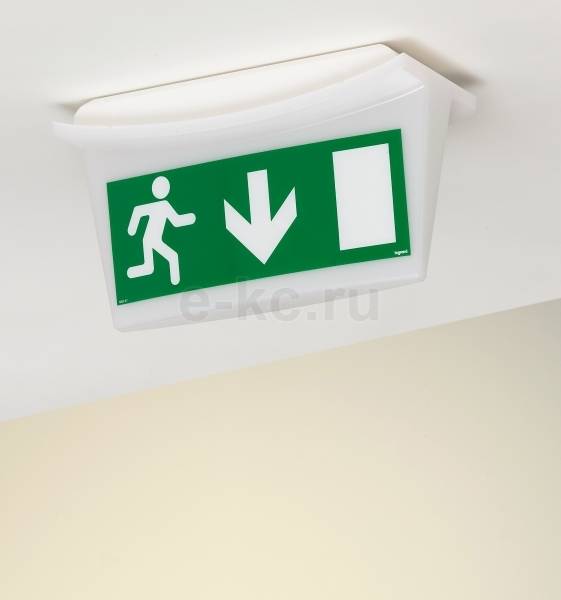

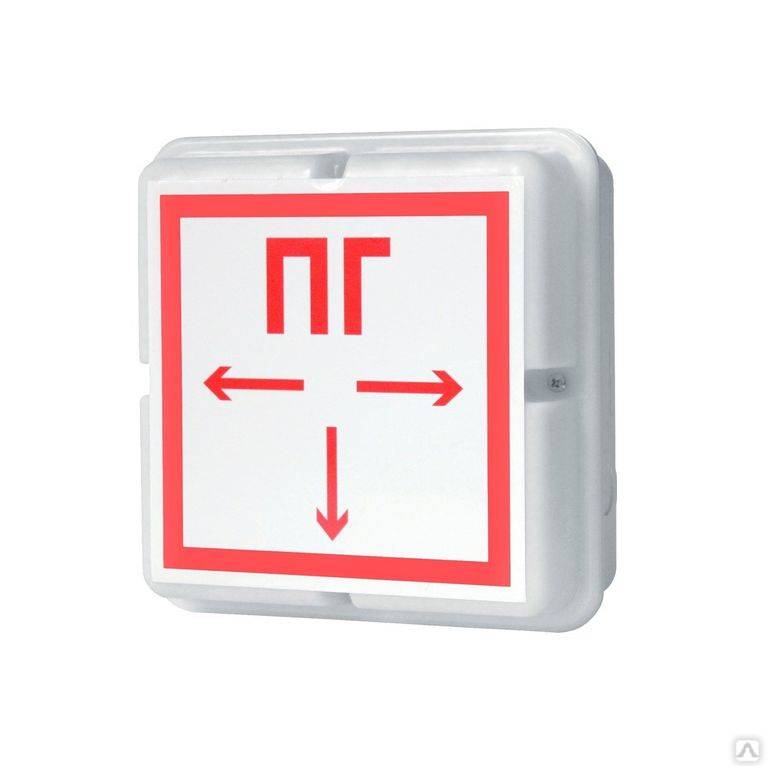

Аварийное освещениезнак направляющая стрелка

Рис. 2 Знак пожарной безопасности Направляющая стрелка

    Эвакуационные знаки указывают направление движения людей в аварийной ситуации (нарушения в системе электропитания здания, пожар и т. п.). Поэтому эти знаки не должны направлять людей к лифту, который практически в любой аварийной ситуации отключают. Места установки эвакуационных знаков регламентированы п. 7.111 СП 52.13330.2011, а так же некоторыми другими действующими нормативами, например(п. 4.5 СП 31-110-2003 (заменен на СП 256.1325800.2016).

      Расстояние распознавания эвакуационных знаков зависит от высоты светящейся пиктограммы и способа ее освещения (изнутри или снаружи). Определяют это расстояние  по методике, установленной в приложении В.2 СП 52.13330.2011. У типовых эвакуационных знаков, в которых пиктограмма освещена изнутри, расстояние распознавания находится в пределах 20 – 35 метров. Этот параметр часто указывают производители знаков безопасности на каждый конкретный тип оборудования. СП 31-110-2003 устанавливает максимальное расстояние между эвакуационными знаками в коридорах не более 25 метров (п. 4.5). Но, статус свода правил СП 52.13330.2011 по сравнению с СП31-110-2003 является более высоким, так как СП 52.13330.2011 входит в специальный перечень национальных стандартов и актуализированных редакций СНиП, установленный постановлением Правительства РФ от 26.12.2014 г. № 1521. В соответствии с данным постановлением выполнение требований указанных в нем нормативных документов обеспечивает соблюдение требований Федерального закона «Технический регламент о безопасности зданий и сооружений». Для СП 52.13330.2011 обязательными являются разделы 1 (пункты 1.1, 1.2), 4 — 6, 7 (пункты 7.1 — 7.35, 7.37, 7.38, 7.40, 7.45 — 7.86, 7.101 — 7.122), приложение К. Поэтому, как правило, допустимо принимать расстояние распознавания более 25 метров в соответствии с расчетным значением, но не более величины, указанной в паспорте на изделие.

     Требования предписывающих знаков выполняют в нормальных (не аварийных условиях). Пример такого знака «Проход здесь» показан на Рис. 3. Знак указывает направление движения, по определенной территории.

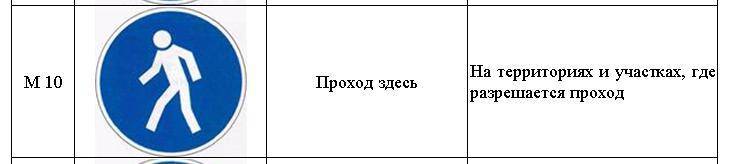

Аварийное освещениезнак проход здесь

Рис. 3 Знак Проход здесь

    Яркость световых указателей должна быть не ниже 10 кд/м2. Если дым во время пожара не учитывается как фактор опасности, то допускается 2 кд/м2.

     В соответствие с требованием СП 52.13330.2011 знаки безопасности подключают к сети, независимой от источника питания рабочего освещения. В аварийном режиме знаки безопасности должны автоматически переключаться на встроенную аккумуляторную батарею, обеспечивающую работу устройства в течение не менее 1 часа (либо на третий независимый источник питания). Как правило, знаки безопасности подключают к сети аварийного освещения. В более ранних нормативных документах, в том числе действующих в настоящее время, допускалось подключение эвакуационных знаков со встроенными аккумуляторными батареями к любой осветительной сети. В данном случае целесообразно выполнять требования СП 52.13330.2011.

Виды помещений, в которых необходимо устанавливать эвакуационные знаки безопасности, перечислены в п. 6.4 ГОСТ Р 55842-2013.

Типы светильников

По типу электропитания светильники делятся на оборудованные с блоком аварийного питания (БАП) и без него (ГОСТ 1ЕС 60598-2-22-2012 п.22.3.8).

Светильники без БАП представляют собой обычные, знакомые всем, осветительные приборы (ОП), которые получают резервное питание от генератора электрической энергии и/или аккумуляторной установки.

Аварийные аккумуляторные светильники аварийного освещения со встроенным БАП по режиму работы:

  1. непрерывного (постоянного) действия (ГОСТ 1ЕС 60598-2-22-2012 п.22.3.5). Они непрерывно получают питание от одного из 2 источников: основная система аварийного электроснабжения или непосредственно БАП. При отключении основной системы светильник автоматически подключается к блоку аварийного питания.

Преимуществом такого режима работы является простота монтажа схемы и выбора ОП, они не требует специальных навыков подключения и могут использоваться на любых площадках.

Аварийные светильники постоянного включения реализуются на обычных осветительных приборах искусственного освещения, чаще всего это LED аварийные светильники, и не требуют дополнительных проектных и монтаж работ. Для их распознавания на корпус ОП наносится маркировка – красная буква «А».

Минус – высокая стоимость.

Пример аварийного светильника непрерывного (постоянного) действия

ДПА-2101

  1. Аварийного (периодического) включения (ГОСТ 1ЕС 60598-2-22-2012 п.22.3.6). От распределительного щита к группе ОП прокладывается data-кабель, по которому передается сигнал при отсутствии напряжения в основной сети. Осветительный прибор автоматически подключается к БАП и загорается.
Популярные статьи  Как выбрать робот пылесос

Плюс такого режима – невысокая стоимость, относительно ОП с БАП. Возможность применения недорогих, низко ресурсных (время их работы от 1 до 3 часов) комплектующих деталей.

Пример аварийного светильника непостоянного действия KL-60

  1. Комбинированные (ГОСТ 1ЕС 60598-2-22-2012 п.22.3.7). Конструктивно выполнены из 2 и более ламп, каждая из которых настроена на определенный режим (непрерывный или аварийный).

Принцип работы такого светильника аналогичен схеме питания САО с двумя независимыми источниками света. Например, в нормальном режиме: при питании от основной сети лампа №1 горит, лампа №2 не горит. В аварийном режиме: пропадает напряжение в основной сети и лампы №1,2 автоматически переключаются на БАП, при этом лампа №1 продолжает гореть, а лампа №2 загорается.

Пример комбинированного аварийного светильника ONTEC S M1

Конструкция светильников автономного аварийного освещения напрямую зависит от их функционального назначения (режима работы):

  1. Лампы с плафонами накладного монтажа, линейные, модульные и растровые используются в резервных (эвакуационных) светильниках непрерывного (постоянного) действия.

Растровый светильник

  1. Точечные лампы и с плафонами устанавливают в эвакуационных светильниках непрерывного (постоянного) или периодического (аварийного) действия.

Точечный светильник

  1. Плафоны прямоугольной или дискообразной формы с нанесенной внутри пиктограммой применяются в световых указателях непрерывного и периодического действия.

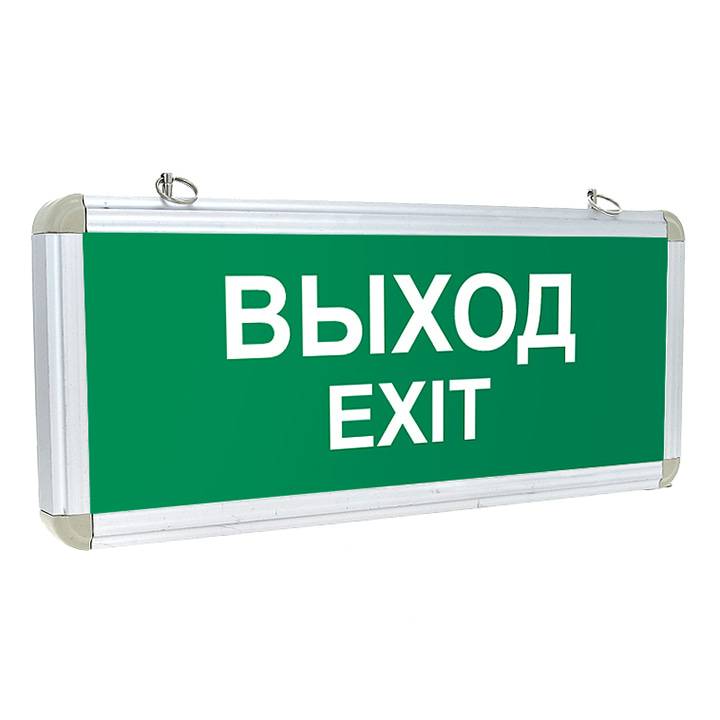

Пример светового указателя (выход)

Согласно правил (СП 52.13330.2016 п.7.6.2) для реализации САО возможно использование следующих источников света:

светодиодная лампа. Высокий показатель светоотдачи, что позволяет использовать аккумуляторы в БАП меньшей ёмкости. Применение аварийного светодиодного светильника выгоднее, чем ламп накаливания.

  • Люминесцентная лампа. Условия применения: значение, питающего напряжения (в любом режиме) составляет более 90% от его номинального значения, а температура воздуха в месте установки – более 5°С. Чаще всего применяются для резервного освещения объектов, где основное освещение выполнено с помощью газоразрядных ламп.
  • Разрядная лампа высокого давления. Условия применения: минимальное время повторного включения лампы (моментально загорается) независимо от состояния (холодное или горячее). Т.е. даже после её отключения она не требует времени для охлаждения перед последующим включением.
  • Лампа накаливания – в случае недопустимости использования других источников света.

Особенности использования — какими должны быть аварийные светильники

Главное отличие аварийного светодиодного освещения от основного заключает в том, что оно обеспечивает безопасность и функционирование предприятия в любой ситуации, позволяя персоналу покинуть здание, продолжить свою рабочую деятельность или выполнять другие действия. Согласно такой классификации все аварийные LED системы можно разделить на три большие группы, выполняющие такую роль:

  1. Светильники для опасных цехов и производств. Это специальные типы систем, которые обеспечивают непрерывность производственных процессов. Обычно такие лампы с достаточно ярким светом монтируются в цехах, где нет доступа нормальному естественному свету и есть движущиеся части станков и оборудования.
  2. Эвакуационные световые системы устанавливаются для многоэтажных жилых и общественных зданий, мест общего пользования, на производстве. Точками установки являются коридоры, места над входными дверями, в местах пересечения коридоров, на лестницах. Особенность ЛЕД технологии позволяет делать такие источники света самыми различными — в виде прожекторов, небольших ламп, информационных табло, линеек.
  3. Резервные лампы используются для медицинских и спасательных служб, на производственных линиях, что позволяет работать в нормальном режиме при различных условиях, например, во время отключения электроэнергии.

Аварийное освещениеПереносной аварийный фонарь Teksan Led Spark-30

Указанные группы, согласно ГОСТу Р 55842-2013, определяют разделение аварийных светильников белого света на освещение для путей и выходов эвакуации, резервное и антипаническое освещение, обозначение зон повышенной опасности. Кроме того, все лампы объединяются в централизованные и групповые системы безопасности, питание которых и точки размещения зависят от основного назначения освещения. Также различают световые указатели, информационные и эвакуационные табло, световые оповещатели и прочее. Для всех этих систем оптимальным будет использование LED источников света, как наиболее надежных и простых в эксплуатации.

Главным отличием аварийные световых систем от светильников рабочего освещения является автономность, низкий уровень электропотребления, обеспечение безопасности при нештатных ситуациях. Расположение и вид подобных светильников регламентируется действующим законодательством, для световых табло необходимо точное соответствие не только внешнего вида, но и мест размещения светильников.

Тестирование и проверка

Аварийные светильники должны быть снабжены механизмами для проверки их работоспособности.

Это означает, что любая светоточка или указатель, оборудованные блоком аварийного питания, должны иметь рядом с собой либо кнопку индивидуального тестирования, либо специальный разъем.

В этот разъем может подключаться устройство для эксплуатационного тестирования, в том числе дистанционного. Строгого требования здесь нет. Может быть применено одно из условий.

Вам тем самым оставили право выбора на виды светильников — бюджетный вариант или классом выше.

Главный энергетик должен не реже 1 раза в 2 недели проходить и нажимать эту кнопку теста. Кроме самой проверки еще должен вестись журнал учета таких опробований.

При малом количестве лампочек эта задача вполне выполнима. Но представьте себе большой торговый центр, где могут быть десятки или пару сотен таких светильников или пиктограмм.

В этом случае применяют кнопки или разъемы для группового тестирования. Например такой прибор как Telemando, Telecontrol или их аналоги.

1 of 2

Он подключается по специальной линии и передает сигнал напряжением 12 вольт. Максимальное количество точек, которое к нему можно подсоединить — 35шт.

Благодаря ему вы нажатием одной кнопки переводите все установки в аварийный режим. Но это требует участия двух человек, так как кнопка самоотжимная. Один нажал и держит, другой пошел проверять по цепочке.

Казалось бы зачем так неудобно сделано? Однако все это опять подчинено правилам. В них сказано, что такие устройства должны быть кнопочного или самоотжимного типа, чтобы исключить человеческий фактор.

К примеру, включили вы тест и пошли проверять. А вас в это время отвлекли, вызвали в другое место, или просто вам стало плохо. Про включенную кнопку можно и забыть, а АКБ за это время успеет разрядиться.

В итоге светильники окажутся неработоспособны при реальной аварии.

Виды светильников аварийного освещения по типу питания

Аварийные светильники делятся на два вида по типу питания. Для первого используется источник автономного питания, то есть аккумулятор, для второго – сеть резервного питания, которая всегда продолжает работать при отключении или повреждении сети штатной подачи электроэнергии.

Популярные статьи  светодиодная лента в комнате

Светильники аварийного освещения можно разделить еще по одному признаку – по типу и продолжительности действия прибора.

  • Светильники непрерывного действия. Этот тип приборов работает постоянно, когда это необходимо. Обычно используются аккумуляторные батареи, после отключения электросети прибор проработает еще час. Как правило, в них установлена лампа 8 Вт.
  • Светильники непостоянного действия включаются только при нарушениях в работе рабочего освещения. Они также имеют аккумулятор, который подзаряжается все время, пока есть электричество. После того, как в сети происходит сбой, включается аварийное освещение. Оно способно проработать еще от часа до трех. В такие светильники устанавливается лампа мощностью 4-8 Вт.
  • Комбинированные светильники являются самыми распространенными. В них более двух ламп, причем одна работает от аварийной сети, а другие – от рабочей. Они работают постоянно: при наличии напряжения светит лампа, работающая от обычной сети, и заряжается встроенный аккумулятор, при отсутствии напряжения – лампа, работающая от аварийной сети.

В настоящее время чаще всего используются аварийные светильники со светодиодными лампами, они более надежны и долговечны. Регулярно проводятся выставки новых осветительных приборов.

Согласно СП 52.13330.2011:

Виды аварийного освещения приведены в п.7.104 СП 52.13330.2011 «Естественное и искусственное освещение (СНиП 23-05-95)»:

Аварийное освещение подразделяется на эвакуационное и резервное.

Эвакуационное освещение подразделяется на: освещение путей эвакуации, эвакуационное освещение зон повышенной опасности и эвакуационное освещение больших площадей (антипаническое освещение).

Аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения и подключается к источнику питания, не зависимому от источника питания рабочего освещения.

Эвакуационное освещение  (п.7.107 СП 52.13330.2011) зон повышенной опасности следует предусматривать для безопасного завершения потенциально опасного процесса или ситуации.

Эвакуационное освещение больших площадей (антипаническое освещение) (п.7.108 СП 52.13330.2011) предусматривается в больших помещениях площадью более 60 м2 и направлено на предотвращение паники и обеспечение условий для безопасного подхода к путям эвакуации.

Резервное освещение (п.7.109 СП 52.13330.2011) следует предусматривать, если по условиям технологического процесса или ситуации требуется нормальное продолжение работы при нарушении питания рабочего освещения, а также если связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:

  • гибель, травмирование или отравление людей;
  • взрыв, пожар, длительное нарушение технологического процесса;
  • утечку токсических и радиоактивных веществ в окружающую среду;
  • нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т.п.

Резервное освещение, как правило, не должно использоваться для целей эвакуационного освещения. Если резервное освещение проектируется так, чтобы быть использованным для целей эвакуационного освещения, то оно должно удовлетворять соответствующим требованиям, установленным выше для эвакуационного освещения.

Согласно п.7.110 СП 52.13330.2011 освещенность от резервного освещения должна составлять не менее 30% нормируемой освещенности для общего рабочего освещения. Необходимость создания для резервного освещения более высоких освещенностей определяется технологами в зависимости от условий функционирования данного объекта.

Резервное освещение должно обеспечивать 50% нормируемой освещенности не более чем через 15 с после нарушения питания рабочего освещения и 100% нормируемой освещенности — не более чем через 60 с, если иное не установлено специальными нормами или соответствующим обоснованием.

Световые указатели (знаки безопасности) устанавливаются (п.7.111 СП 52.13330.2011) :

  • над каждым эвакуационным выходом;
  • на путях эвакуации, однозначно указывая направления эвакуации;
  • для обозначения поста медицинской помощи;
  • для обозначения мест размещения первичных средств пожаротушения;
  • для обозначения мест размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации.

Питание световых указателей в нормальном режиме должно производиться от источника, не зависимого от источника питания рабочего освещения; в аварийном режиме переключаться на питание от третьего независимого источника, например — встроенную в светильник аккумуляторную батарею. Продолжительность работы световых указателей должна быть не менее 1 ч.

Для аварийного освещения следует применять (п.7.112 СП 52.13330.2011):

а) светодиодные источники света;

б) люминесцентные лампы — в помещениях с минимальной температурой воздуха не менее 5 °С и при условии питания ламп во всех режимах напряжением не ниже 90% номинального;

в) разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения, так и в холодном состоянии;

г) лампы накаливания — при невозможности использования других источников света.

п.7.113 Осветительные приборы аварийного освещения допускается предусматривать постоянного действия, включенными одновременно с осветительными приборами рабочего освещения, и непостоянного действия, автоматически включаемыми при нарушении питания рабочего освещения в данной зоне. В случае применения для рабочего и аварийного освещения светильников с однотипным корпусом светильники аварийного освещения должны быть помечены специально нанесенной буквой «А» красного цвета.

Правила размещения аварийных светильников

Аварийные светильники размещенные в местах предполагаемой эвакуации, которые обеспечивают уровень освещенности в центре (по оси) эвакуационного прохода на уровне не менее 1 люкс. Светильники для освещения путей эвакуации также должны обеспечивать освещенность не менее 0,5 люкс на полосе размером не менее 50% ширины прохода, симметрично расположенной относительно оси прохода.

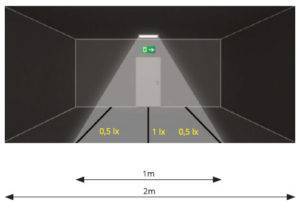

Данные уровни освещенности принимаются для двухметровой ширины прохода. Эвакуационные проходы с шириной более двух метров, можно рассматривать в виде нескольких двухметровых полос, либо применять к ним нормы для эвакуационного освещения открытых зон.

Аварийное освещение

Места размещения аварийных светильников

Перед каждым эвакуационным выходом

На лестницах, каждая ступень должна быть освещена прямым светом

В местах размещения первичных средств пожаротушения

В зоне каждого изменения направления пути

В местах изменения (перепада) уровня пола или покрытия

На пересечении проходов и коридоров

Снаружи перед каждым конечным выходом из здания

Перед каждым пунктом медицинской помощи

В коридорах и проходах по путям эвакуации
