Заземление нейтрали трансформатора

Содержание

Принцип действия сетей с глухозаземленной нейтралью

Теперь рассмотрим подробно, с какой целью заземляется нейтраль и как подобная реализация обеспечивает должный уровень электробезопасности, для этого перечислим обстоятельства, которые могут привести к поражению электротоком:

  • Непосредственное прикосновение к токоведущим элементам. В данном случае никакое заземление не поможет. Необходимо ограничивать доступ к таким участкам и быть внимательным при приближении к ним.
  • Образование зон с шаговым напряжением в результате аварий на ВЛ или других видах электрохозяйства.
  • Повреждения внутренней изоляции может привести к «пробою» на корпус электроустановки, то есть, на нем появляется опасное для жизни напряжение.
  • В результате нарушения электроизоляции токоведущих линий под напряжением могут оказаться кабельные каналы, короба и другие металлические конструкции, используемые при трассировке.

В идеале между нейтралью и землей разность потенциалов должна стремиться к нулю. Подключение к заземляющему контуру на вводе потребителя существенно способствует выполнению этого условия, в тех случаях, когда ТП находится на значительном удалении. При правильной организации заземления такая особенность может спасти человеческую жизнь, как минимум, в двух последних случаях из указанного выше списка.

Чтобы избежать пагубного воздействия электротока необходимо заземлять корпуса электроприборов, а также и других металлических частей электроустановок зданий. Это приведет к тому, что при «пробое» возникнет замыкание фазы на землю. В результате произойдет автоматическое отключение снабжения питанием электроприемников, вызванное срабатыванием устройства защиты от токов КЗ.

Даже если защита не сработает, а кто-либо прикоснется к металлическому элементу, все равно ток будет течь по заземляющему проводнику, поскольку в этой цепи будет меньшее сопротивление.

Заземление нейтрали трансформатора

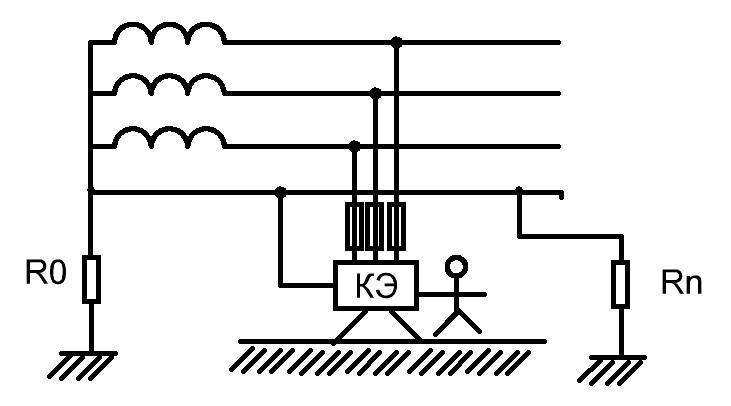

Движение тока при КЗ на корпус

Говоря о принципе работы защиты заземленной нейтрали нельзя не отметить быстрый выход в аварийный режим, когда один из фазных проводов замыкается на шину PEN. По сути, это КЗ на нейтраль, следствием которого является резкое возрастание тока, приводящее к защитному отключению энергоустановки или проблемного участка цепи.

При определенных условиях можно даже организовать защиту от образования опасных зон с шаговым напряжением. Для этого на пол в потенциально опасном помещении стелют (если необходимо, то замуровывают в бетон) металлическую сеть, подключенную к общему заземляющему контуру.

Принцип действия сетей с глухозаземленной нейтралью

Теперь рассмотрим подробно, с какой целью заземляется нейтраль и как подобная реализация обеспечивает должный уровень электробезопасности, для этого перечислим обстоятельства, которые могут привести к поражению электротоком:

  • Непосредственное прикосновение к токоведущим элементам. В данном случае никакое заземление не поможет. Необходимо ограничивать доступ к таким участкам и быть внимательным при приближении к ним.
  • Образование зон с шаговым напряжением в результате аварий на ВЛ или других видах электрохозяйства.
  • Повреждения внутренней изоляции может привести к «пробою» на корпус электроустановки, то есть, на нем появляется опасное для жизни напряжение.
  • В результате нарушения электроизоляции токоведущих линий под напряжением могут оказаться кабельные каналы, короба и другие металлические конструкции, используемые при трассировке.

В идеале между нейтралью и землей разность потенциалов должна стремиться к нулю. Подключение к заземляющему контуру на вводе потребителя существенно способствует выполнению этого условия, в тех случаях, когда ТП находится на значительном удалении. При правильной организации заземления такая особенность может спасти человеческую жизнь, как минимум, в двух последних случаях из указанного выше списка.

Чтобы избежать пагубного воздействия электротока необходимо заземлять корпуса электроприборов, а также и других металлических частей электроустановок зданий. Это приведет к тому, что при «пробое» возникнет замыкание фазы на землю. В результате произойдет автоматическое отключение снабжения питанием электроприемников, вызванное срабатыванием устройства защиты от токов КЗ.

Даже если защита не сработает, а кто-либо прикоснется к металлическому элементу, все равно ток будет течь по заземляющему проводнику, поскольку в этой цепи будет меньшее сопротивление.

Заземление нейтрали трансформатора
Движение тока при КЗ на корпус

Говоря о принципе работы защиты заземленной нейтрали нельзя не отметить быстрый выход в аварийный режим, когда один из фазных проводов замыкается на шину PEN. По сути, это КЗ на нейтраль, следствием которого является резкое возрастание тока, приводящее к защитному отключению энергоустановки или проблемного участка цепи.

При определенных условиях можно даже организовать защиту от образования опасных зон с шаговым напряжением. Для этого на пол в потенциально опасном помещении стелют (если необходимо, то замуровывают в бетон) металлическую сеть, подключенную к общему заземляющему контуру.

Ремонт оборудования

Что касается ремонтных работ, то для их проведения прибор должен быть отключен от сети. Запрещено эксплуатировать трансформатор с незаземленным цоколем, а все неисправности должны устраняться специалистами. Исправное оборудование в процессе работы издает равномерный звук без треска и резких шумов. Кроме того, в сетях до 10 кВ случаются резонансные повышения напряжения. Причиной их появления считается многократные разряды емкости, получающиеся в результате дугового замыкания. Это в свою очередь приводит к образованию феррорезонанса в трансформаторе напряжения и выходу его из строя. Избежать этого можно при заземлении нейтрали через резистор.

Пригласить на тендер

Если у Вас идет тендер и нужны еще участники:

Выберите из списка инересующий вас вид работАудит промышленной безопасностиИдентификация и классификация ОПО, получение лицензии на эксплуатацию ОПОРазработка ПЛА, планов мероприятий, документации, связанной с готовностью предприятий к ГОЧС и пожарной безопасностиОбследование и экспертиза промышленной безопасности зданий и сооруженийРаботы на подъемных сооруженияхРаботы на объектах котлонадзора и энергетического оборудованияРаботы на объектах газового надзораРаботы на объектах химии и нефтехимииРаботы на объектах, связанных с транспортированием опасных веществРаботы на производствах по хранению и переработке растительного сырьяРаботы на металлургических литейных производствахРаботы на горнорудных производствахОценка соответствия лифтов, техническое освидетельствование лифтовРазработка обоснования безопасности опасного производственного объектаРазработка документации системы управления промышленной безопасностьюРазработка деклараций промышленной безопасностиРаботы на объектах Минобороны (ОПО воинских частей) и объектах ФСИН России (ОПО исправительных учреждений)ПроектированиеРемонтно-монтажные работыРемонт автомобильной грузоподъемной техникиЭлектроремонтные и электроизмерительные работыРазработка и производство приборов безопасности для промышленных объектовРазработка и изготовление нестандартных металлоизделий и оборудованияНегосударственная экспертиза проектной документации (инженерных изысканий)Предаттестационная подготовка по правилам и нормам безопасностиПрофессиональное обучение (рабочие профессии)Обучение по охране труда, пожарной безопасности и электробезопасности, теплоэнергетикеСпециальная оценка условий труда (СОУТ) (до 2014г. аттестация рабочих мест)Аккредитация и аттестация в системе экспертизы промышленной безопасностиСертификация оборудования, декларирование соответствияЭнергоаудитРазработка схем теплоснабжения и водоснабженияДругие работыПовышение квалификации, профессиональная переподготовкаОсвидетельствование стеллажейСкопируйте в это поле ссылку на Ваш тендер, для этого перейдите в браузер, откройте Вашу площадку, выделите и скопируйте строку адреса, затем вставьте в это поле. Если не получится напишите просто номер тендера и название площадки.персональных данных

Советуем изучить Индукционная паяльная станция

С изолированной нейтралью

Они чаще всего применяются в шахтах и в различных влажных помещениях, в любом случае даже при таком электроснабжении все корпуса, проводящие ток должны быть заземлены. Но также такие системы питания оборудуются специальными устройствами, контролирующими ток утечки. Если сопротивление изоляции при этом будет ниже определённого установленного значения, например, 10 000 Ом, то реле утечки автоматически должно отключить питающее устройство в данном случае трансформатор. Нельзя подключить какой-либо электроприбор или устройство к фазе и заземляющему контуру, немедленно произойдёт отключение. Также аварийное отключение произойдёт при попадании человека под опасное напряжение и прикасание его к земле, так как сопротивление человека от 1000 до 5000 Ом, в зависимости от влажности, и от кожного покрова;

Популярные статьи  Двойная розетка в один подрозетник

Особенности глухого заземления

Заземление нейтрали в глухом режиме предусмотрено для четырехпроводных сетей переменного тока. В таких случаях выполняется глухое заземление нулевых выводов силовых трансформаторов. Соединяются все части, подлежащие заземлению и нулевой заземленный вывод. Нулевой провод должен быть цельным, без предохранителей и каких-либо разъединяющих приспособлений.

Заземление нейтрали трансформатора

В качестве глухозаземленной нейтрали воздушных линий с напряжением до 1 киловольта используется нулевой провод, прокладываемый вместе с фазными линиями на тех же опорах.

Все ответвления или концы воздушных линий, длиной свыше 200 метров подлежат повторному заземлению нулевого провода. То же самое касается вводов в здания, где имеются установки, подлежащие заземлению. В качестве естественных заземлителей могут использоваться железобетонные опоры, а также заземляющие устройства, защищающие от грозовых перенапряжений.

Таким образом, изолированная и глухозаземленная нейтраль обеспечивает нормальную работу релейной защиты генераторов и трансформаторов. Кроме того, они надежно защищают людей от поражения электрическим током.

Заземление нейтрали трансформатора

Заземление нейтрали трансформатора

Заземление нейтрали трансформатора

СИП – самонесущий изолированный провод

Заземление нейтрали трансформатора

Антирезонансные трансформаторы напряжения

Заземление нейтрали трансформатора

Расчет емкостного тока сети

Заземление нейтрали трансформатора

Трансформатор тока нулевой последовательности

Особенности глухого заземления

Заземление нейтрали в глухом режиме предусмотрено для четырехпроводных сетей переменного тока. В таких случаях выполняется глухое заземление нулевых выводов силовых трансформаторов. Соединяются все части, подлежащие заземлению и нулевой заземленный вывод. Нулевой провод должен быть цельным, без предохранителей и каких-либо разъединяющих приспособлений.

В качестве глухозаземленной нейтрали воздушных линий с напряжением до 1 киловольта используется нулевой провод, прокладываемый вместе с фазными линиями на тех же опорах.

Все ответвления или концы воздушных линий, длиной свыше 200 метров подлежат повторному заземлению нулевого провода. То же самое касается вводов в здания, где имеются установки, подлежащие заземлению. В качестве естественных заземлителей могут использоваться железобетонные опоры, а также заземляющие устройства, защищающие от грозовых перенапряжений.

Таким образом, изолированная и глухозаземленная нейтраль обеспечивает нормальную работу релейной защиты генераторов и трансформаторов. Кроме того, они надежно защищают людей от поражения электрическим током.

Глухозаземлённой нейтралью называется нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно или через малое сопротивление.

В сетях с заземлённой нейтралью токи однофазного замыкания протекают через землю и вызывают отключение аварийного участка с землей.

Для основной массы потребителей используются четырёхпроводные сети с глухозаземлённой нейтралью. Это позволяет потребителям использовать линейное и фазное напряжения, а также организовать эффективную защиту сети от перегрузок.

• Не обеспечивается бесперебойная работа поврежденного отходящего фидера;

• В силу возникновения высокого напряжения прикосновения создается большая опасность для персонала во время действия повреждения.

Кроме обеспечения минимального сопротивления заземляющего устройства, важно также обеспечить равномерное распределение напряжения вокруг защищаемого аппарата и по всей площади электроустановки (например, подстанции) Максимальный потенциал (U3) имеют заземлитель, соединенный с корпусом поврежденного аппарата, и грунт, соприкасающийся с заземлителем. По мере удаления от заземлителя потенциал на поверхности земли падает, достигая постепенно нулевого значения (за пределами 15

20 м). Сопротивление грунта на этом расстоянии называется сопротивлением растеканию.

Конструкция сетей с глухозаземленной нейтралью

Трансформаторы и генераторы, применяемые для этих электроустановок, имеют три фазных силовых вывода и один нейтральный (нулевой). Напряжение между фазными выводами называют линейным, а между любым фазным и нулевым выводом – фазным. Линейное напряжение определяет номинальное напряжение всей электроустановки. Оно может принимать стандартные значения 220 В, 380 В и 660 В. Линейное напряжение в бытовых сетях – 380 В.

Фазное напряжение меньше линейного в √3 раз, что соответствует 127, 220 и 380 В. При линейном 380 В фазное равно 220 В.

Таким образом, сеть 380 В с заземленной нейтралью пригодна для питания трехфазных потребителей на напряжение 380 В и однофазных на напряжение 220 В. Однофазные нагрузки подключаются между фазными и нулевыми проводниками и равномерно распределяются по фазам.

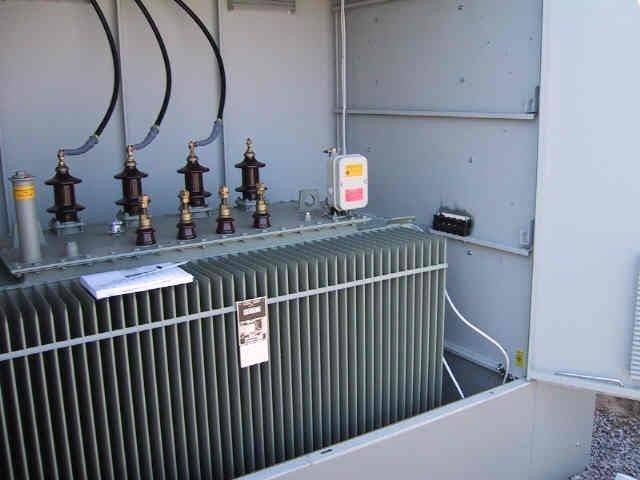

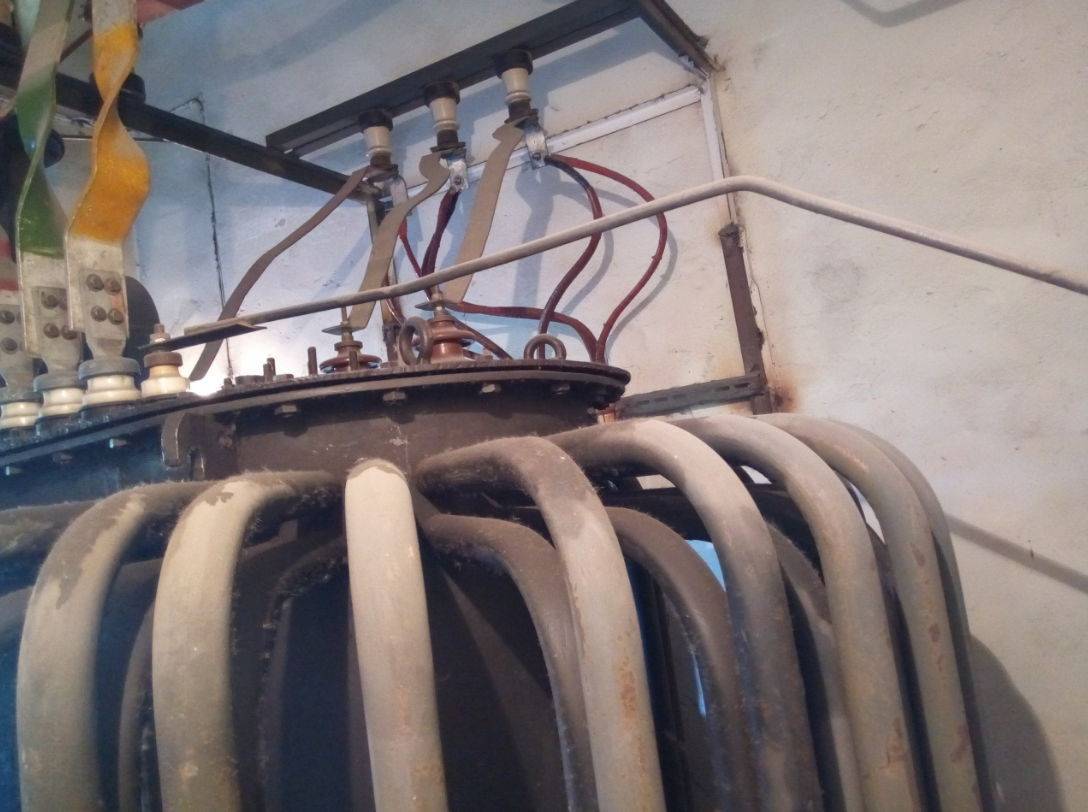

Подстанция, на которой установлен силовой трансформатор, имеет контур заземления: определенным образом соединенные между собой стальные или медные детали, заглубленные в грунт. Геометрические размеры контура заземления рассчитывают так, чтобы они эффективно способствовали растеканию по земле тока однофазного замыкания. Способность заземляющего устройства проводить этот ток количественно оценивается его сопротивлением растеканию. Допустимые значения этого параметра регламентированы ПУЭ. Для трансформаторных подстанций сопротивление контура заземления не должно превышать 4 Ом при номинальном напряжении 380 В.

Заземление нейтрали трансформатора

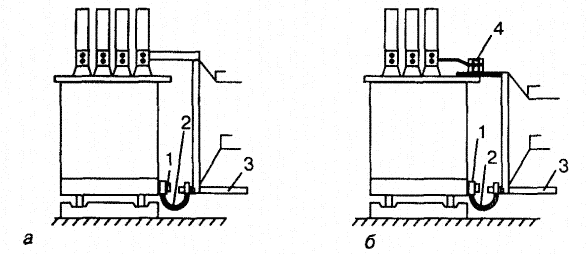

Выводы от контура заземления на подстанции присоединяются к нулевой шине – металлической полосе распределительного устройства, к которой подключается и проводник от нулевого вывода трансформатора. К этой же шине подключаются соответствующие жилы отходящих кабелей. Фазные жилы подключаются к выводам коммутационных аппаратов: рубильников, автоматических выключателей, контактным площадкам держателей предохранителей.

Кабельные линии, отходящие от подстанции, выполняются четырехжильными кабелями. В электроустановках, построенных ранее, встречаются трехжильные кабели с алюминиевой оболочкой, которая используется в качестве нулевого проводника.

Электроустановки потребителя для ввода питающего напряжения имеют вводное распределительное устройство (ВРУ). Оно также содержит нулевую шину, как и подстанция. К ней подключаются нулевые жилы питающих и отходящих кабельных линий. ВРУ имеет контур повторного заземления, который тоже подключается к нулевой шине.

Виды нейтралей в электрических сетях

Электрические сети, как известно, делятся в зависимости от класса напряжения – до и выше 1000В.

Нейтраль – это общая точка обмоток у трансформаторов и генераторов, соединенных в звезду.

Если же схема обмоток треугольник и необходим ноль, то можно вспомнить про схему «скользящий треугольник». Будем рассматривать только сети переменного тока.

Виды заземления нейтрали в сетях до 1кВ

В электрических сетях напряжением до 1000В принято использовать три системы заземления нейтрали – это TN, IT, TT. Каждая из букв несет определенный смысл, разберемся:

  • 1-ая буква описывает способ заземления нейтрали источника питания
    • T (terra) – нейтраль глухозаземленная
    • I (isolate) – нейтраль изолирована (и – изолирована, легко запомнить)
  • 2-ая буква показывает способ заземления открытых проводящих частей (ОПЧ) с землей
    • N (neutral) – ОПЧ заземлены через глухозаземленную нейтраль источника питания
    • T – ОПЧ заземлены независимо от источника питания

В свою очередь система TN делится на три подсистемы – TN-C, TN-S и TN-C-S. В рамках данной подсистемы третьи буквы (C — combine, S — separe) обозначают совмещение или разделение в одном проводе функций нулевого защитного (PE) и нулевого рабочего (N) проводника.

Рассмотрим теперь каждую систему более подробно.

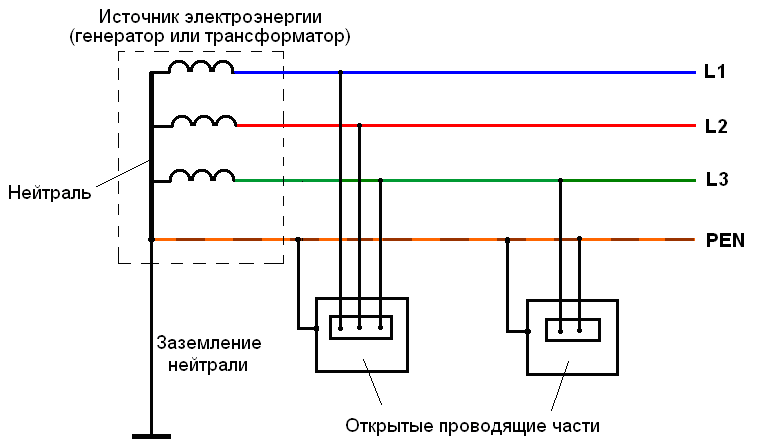

Система заземления TN

В этой системе нейтраль глухозаземлена, а открытые проводящие части заземлены через эту глухозаземленную нейтраль.

Глухозаземленная – это значит что нейтраль присоединена непосредственно к заземляющему устройству (болтом, сваркой) или через малое сопротивление (трансформатор тока).

В сетях до 1кВ глузозаземленная нейтраль используется для питания однофазных и трехфазных нагрузок.

Система заземления TT

Система TT предполагает, что нейтраль источника питания глухозаземлена, а ОПЧ оборудования заземлены заземляющим устройством электрически несвязанным с нейтралью источника. То есть защитный PE-проводник создается у самого потребителя, а не идет от источника питания.

Популярные статьи  инфракрасный теплый пол под ламинат

Система заземления IT

В системе IT нейтраль генератора или трансформатора изолирована или заземлена через устройства, имеющие высокое сопротивление, а ОПЧ заземлены независимо.

Эта система не рекомендуется для жилых зданий, используется там, где при первом замыкании на землю не требуется перерыв питания.

Это могут быть электроустановки с повышенными требованиями надежности снабжения электроэнергией.

Виды заземления нейтрали в электросетях выше 1кВ

В сетях напряжением выше 1000В используется изолированная (незаземленная) нейтраль, эффективно заземленная нейтраль и резонансно-заземленная нейтраль. Глухозаземленная нейтраль используется только в сетях до 1кВ.

Сети с незаземленной (изолированной) нейтралью

Исторически первая система заземления. Нейтральная точка источника питания не присоединена к заземляющему устройству. Обмотки соединены в треугольник и выходит, что нулевая точка отсутствует. Применяется на напряжение 3-35кВ.

Сети с эффективно-заземленной нейтралью

Этот вид заземления используется в сетях напряжением выше 110кВ.

Достоинство заключается в том, что при однофазных замыканиях на неповрежденных фазах напряжение относительно земли будет равно 0,8 междуфазного в нормальном режиме работы.

В этой системе сам контур заземления выполняется с учетом протекания больших токов КЗ, что делает его сложным и дорогим.

Сети с нейтралью, заземленной через резистор или реактор

Применяется в сетях 3-35кВ. Используется для уменьшения величины токов КЗ. Исторически был вторым способом заземления нейтрали. Заземление через резистор используется во всем мире, через реактор – в странах бывшего союза.

Заземление через реактор – при отсутствии замыкания ток через реактор мал.

Когда происходит замыкание фазы на землю, то через место повреждения течет емкостной ток КЗ и индуктивный ток реактора.

Если их величина равна, то в месте замыкания отсутствует ток (явление резонанса).

Заземление через резистор бывает низкоомным и высокоомным. Разница в величине тока, создаваемым резистором при замыкании на землю.

Высокоомное применяется в сетях с малыми емкостными токами, в этом случае замыкание можно не отключать немедленно.

Низкоомное заземление наоборот используется при больших емкостных токах.

Выбор виды заземления нейтрали зависит от следующих факторов:

  • величина емкостного тока сети
  • допустимая величина однофазного замыкания
  • возможности отключения однофазного замыкания
  • вида и типа релейных защит
  • безопасности персонала
  • наличия резерва

Через низкоомное сопротивление

Заземление нейтрали с помощью небольшого по номинальной величине резистора широко практикуется лишь в нескольких странах (в России и Белоруссии, в частности). При этом более логичным кажется использование в этих цепях высокоомного резистора (RB-режим), обеспечивающего низкий уровень перенапряжений в режиме ОЗЗ.

Заземление нейтрали трансформатора

Другие типы заземления нейтрали предполагают использование комбинированных вариантов её подключения с использованием индуктивности (LB плюс RB-режимы).

Но при внимательном исследовании этих подходов выясняется, что высокоомные резисторы отличаются не только значительными габаритами, но и имеют приличную массу и стоимость. Рассмотренный выше вариант установки дугогасящих реакторов также имеет свои особенности и характерные для него недостатки.

Вследствие этого перед выбором режима с низкоомным резистором должны быть проведены всесторонние исследования и расчёты, учитывающие все указанные выше факторы.

Известны два способа реализации низкоомного заземления, один из которых предполагает установку в этих цепях резистивного элемента, обеспечивающего срабатывание защиты по току при ОЗЗ. При втором подходе используется заземлённые через индуктивность схемы, рассчитанные на защиту от двойных фазных замыканий.

Резистивный вариант учитывает дополнительные токовые составляющие в нейтрали, превышающие ёмкостные значения ОЗЗ приблизительно в 3 и более раз. В схемах с реактивным (индуктивным) заземлением уровень этих составляющих не должен превышать суммы значений токов срабатывания от двойных замыканий и ёмкостного КЗ при ОЗЗ.

Отметим также, что согласно ПУЭ рассматриваемые режимы работы принято делить на кратковременные и длительные. В последнем случае элементы заземления размещаются в цепочке соединения с нейтралью на постоянной основе. Использование этого способа подключения в соответствии с требованиями безопасности допускается лишь при достаточно качественном заземлении (RЗ ≤ 0,5 Ома), что нецелесообразно как по экономическим соображениям, так и по трудовым затратам.

Применение

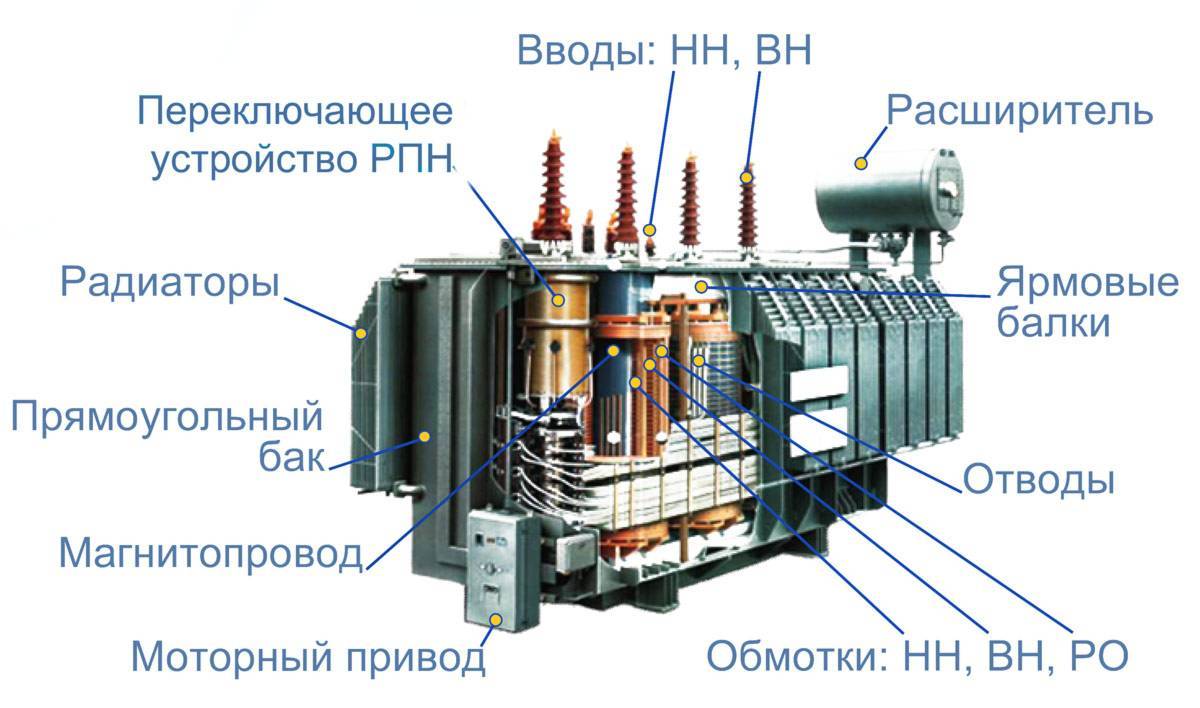

Для преобразования тока, который передается по электрическим сетям, применяют силовые трансформаторы. Такие устройства способны работать с большими мощностями. Они преобразуют напряжение на линиях с 35…750 кВ в напряжение 6 и 10 кВ и далее в 400 В. После этого электроэнергией могут пользоваться потребители на бытовом уровне.

Заземление нейтрали трансформатора

Трансформаторы тока используют, чтобы снижать ток до требуемой величины. Их применяют в схемах бесконтактного управления, чтобы обезопасить людей и технику от поражения током.

Трансформаторы тока применяют также в измерительных и защитных устройствах, схемах сигнализации и в других приборах.

Особенность трансформатора тока в том, что его вторичная обмотка работает в режиме, близком к короткому замыканию. Если по какой-то причине происходит разрыв цепи на вторичной обмотке, то напряжение на ней повышается до значительных величин.

Скачек напряжения может вызвать поломку оборудования, включенного в сеть. Поэтому должно присутствовать защитное заземление.

https://youtube.com/watch?v=Z-ha_2vaQ3M

Существуют также трансформаторы напряжения, импульсные трансформаторы, автотрансформаторы, сварочные и другие. Для каждого из них существуют своя схема и особенности подключения заземления. Чтобы правильно его выполнить, необходимо изучить техническую документацию к оборудованию.

Технические особенности

В данной системе, где используется общая средняя точка, помимо межфазного присутствует и фазное напряжение. Последнее образуется между рабочим нулем и линейными проводами. Наглядно отличие первого от второго продемонстрировано ниже.

Разница между фазным и линейным напряжением

Разность потенциалов UF1, UF2 и UF3 принято называть фазными, а величины UL1, UL2 и UL3 – линейными или межфазными. Характерно, что UL превышает UF примерно в 1,72 раза.

В идеально сбалансированной сети трехфазного электрического тока должны выполняться поддерживаться следующие соотношения:

UF1= UF2=UF3;

UL1=UL2=UL3.

На практике добиться такого результата невозможно по ряду причин, например из-за неравномерной нагрузки, токов утечки, плохой изоляции фазных проводников и т.д. Когда нейтраль заземлена, дисбаланс линейных и фазных характеристик энергосистемы существенно снижается, то есть, рабочий ноль позволяет выравнивать потенциалы.

Достоинства и недостатки изолированной нейтрали

Несомненным достоинством режима изолированной нейтрали является отсутствие необходимости быстрого отключения первого однофазного замыкания на землю. Кроме того, в местах повреждений образуется малый ток, при условии малой токовой емкости на землю.Заземление нейтрали трансформатора Однако этот режим имеет ряд существенных недостатков, из-за которых его использование существенно ограничено.

Основные недостатки изолированной нейтрали:

  • Возможные дуговые перенапряжения перемежающегося характера дуги малого тока в месте однофазного замыкания на землю.
  • Повреждения могут возникнуть во многих местах по причине пробоя изоляции на других соединениях, где возникают дуговые перенапряжения. По этой причине выходят из строя сразу многие кабели, электродвигатели и другое оборудование.
  • Дуговые перенапряжения воздействуют на изоляцию в течение продолжительного времени. В результате, в ней постепенно накапливаются дефекты, что приводит к снижению срока эксплуатации.
  • Все электрооборудование необходимо изолировать на линейное напряжение относительно земли.
  • Места повреждений довольно сложно обнаружить.
  • Реальная опасность поражения людей электротоком в случае продолжительного замыкания на землю.
  • При однофазных замыканиях не всегда может быть обеспечена правильная работа релейной защиты, поскольку значение реального тока замыкания полностью связано с режимом работы сети, в частности, с количеством включенных присоединений.

Таким образом, большое количество недостатков перекрывает все достоинства данного режима заземления. Однако в определенных условиях этот метод считается достаточно эффективным и не противоречит требованиям ПУЭ.

Заземление — вторичная обмотка — трансформатор — напряжение

Заземление вторичных обмоток трансформатора напряжения должно быть выполнено, как правило, на ближайшей от трансформатора напряжения сборке зажимов или на зажимах трансформатора напряжения.

Популярные статьи  как перемотать электродвигатель в домашних условиях

Заземление вторичных обмоток трансформаторов напряжения должно выполняться на сборке зажимов.

Заземление вторичных обмоток трансформаторов напряжения , питающих оперативные цепи защиты и автоматики с оперативным переменным током, рекомендуется выполнять через пробивной предохранитель.

Заземление вторичных обмоток трансформатора напряжения должно быть выполнено, как правило, на ближайшей от трансформатора напряжения сборке зажимов или на зажимах трансформатора напряжения.

Заземление вторичных обмоток трансформаторов напряжения требуется Правилами устройства электроустановок ( ПУЭ) для повышения безопасности обслуживающего персонала при повреждениях трансформаторов напряжения и попадании высокого напряжения во вторичные цепи. Заземляться должна нулевая точка или один из концов вторичных обмоток. При соединении основных вторичных обмоток в звезду чаще применяется заземление одной из фаз ( обычно фазы Ь), а не нуля, так как это целесообразнее в случае использования трансформатора напряжения для автоматической точной синхронизации, требующей объединения одной из фаз двух трансформаторов напряжения.

Заземление вторичной обмотки трансформатора напряжения шин выполнено наглухо, а трансформатора напряжения резерва — через пробивной предохранитель, так как цепи, питаемые от трансформатора напряжения резерва, достаточно разветвленные и возможность появления второй земли мО — жет вызвать ложную работу АВР или к.

Одновременно проверяется правильность исполнения заземления вторичных обмоток трансформаторов напряжения ; оно должно выполняться в одной точке, например на ближайшей к трансформатору напряжения сборке.

Применяемые в цепях защиты предохранители должны иметь калиброванные плавкие вставки, обеспечивающие селективное действие защиты. Вторичные обмотки трансформаторов тока и напряжения должны быть заземлены. Заземление вторичных обмоток трансформаторов напряжения , питающих оперативные цепи защиты, следует осуществлять через пробивные предохранители.

Установка заземления трансформатора

При выборе заземления трансформатора для вашей ветряной электростанции, не забудьте рассмотреть следующие основные параметры:

  • Первичное напряжение – это напряжение системы, к которой должно быть подключено заземление. Не забудьте указать импульсный уровень трансформатора (BIL), который определяет способность системы противостоять грозовому перенапряжению. В некоторых случаях BIL из соображений параметров оборудования. Так при напряжении 150 кВ импульсный уровень должен составлять 34,5 кВ из-за ограничения на передние разъемы.
  • Номинальная мощность (кВА) – заземление трансформатора, как правило, предусматривает короткий срок монтажа и меньшую стоимость по сравнению с трансформатором, рассчитанным на длительную эксплуатацию. По этой причине на трансформаторах монтируется заземление часто не соответствующее параметрам номинальной мощности, мотивируя это коротким сроком их непрерывной работы. Независимо, как вы оцениваете параметры, заземления трансформаторов должны быть рассчитаны для проведения непрерывного первичного фазного тока без превышения температурного предела. Эта нагрузка включает в себя ток намагничивания сердечника, емкостный зарядный ток всех кабелей и, при возможности, дополнительную нагрузку. Чем выше это значение, тем больше и дороже трансформатор.
  • Типичные значения постоянного тока могут быть от 5А до величины в несколько сотен ампер. Не забудьте учесть возможность подключения любых вспомогательных нагрузок.
  • Непрерывный нейтральный ток – определяется как в три раза больше фазного тока, или, другими словами, это ток нулевой последовательности. Если система сбалансирована, то он обычно считается равным нулю. Тем не менее, ценность проектирования заземления трансформатора заключается в предвидении утечки в нейтральной цепи без срабатывания защитных схем (которые заставят текущий ток быть равным нулю) или токоутечки на землю, которая не является симметричным действием. Опять же, это значение необходимо проектировать с учетом тепловой мощности заземления трансформатора.
  • Текущие неисправности и их продолжительность. Эти величины необходимы для расчетов короткого время нагрева, что является результатом неисправности в системе и должны быть определены при инженерном исследовании системы. Типовые значения варьируются от несколько сотен ампер до нескольких тысяч ампер с точно выраженной продолжительностью времени в секундах, независимо от цикла. Например, значение в 400 А в течение 10 секунд является типичным. Более продолжительное время уже является критическим параметром для узлов трансформатора. Защитная схема заземления предусмотрена для прекращения работы трансформатора за относительно короткое время (от 5 до 10 сек). С другой стороны, непрерывность или расширение потока нейтрального тока при коротком замыкании не требуется, когда в заземлении трансформатора используется система предупреждения замыкания на землю.
  • Сопротивление. Сопротивление может быть выражено в процентном соотношении или в Ом в значении одной фазы. В любом случае, она должна быть выбрана так, чтобы напряжение не повреждало фазы при замыкании на землю и находилось в пределах возможного временного перенапряжения трансформатора и связанного с ним оборудования, например, разрядников и клеммных соединений. Значения, которые могут варьироваться от самых низких 2,5% до высоких 10%, должны быть обеспечены разработчиком.
  • Контакт первичной обмотки. Вы должны быть уверены, чтобы указать тип основного заземления – либо зигзаг, либо Ynd. Прежде чем принимать решение, рассмотрим факторы, представленные ранее в отношении ситуаций, для которых конкретная конфигурация может быть наиболее подходящей.
  • Вторичное подключение. Укажите параметры вторичного напряжения при подключении в случае необходимости. Кроме того, обязательно нужно учитывать размер вспомогательной нагрузки, которая должна быть подключена либо Zn-звездой, либо иметь подключенную первичную обмотку.

  При выборе 2-обмоточного трансформатора без вторичной нагрузки, установленная дельта-обмотка может быть «похоронена» (то есть, не выведена наружу) или быть просто выведенной наружу для заземления или тестирования.

Устройство и принцип действия сетей с глухозаземлённой нейтралью

Принцип работы источников электроэнергии, в частности, понижающих трансформаторов основан на законе взаимоиндукции и передаче энергии по магнитному сердечнику. Первичная обмотка при этом может и не иметь нулевого провода, в отличие от вторичной, где соединение его с нулём через проводник с низким сопротивлением, который можно приравнять с нулевым значением, будет являться эффективным средством защиты от поражения человека опасным для его жизни и здоровья напряжением.

Главной особенностью сетей с глухозаземлённой нейтралью является появление не только линейного, но и фазного напряжения. Что это такое и чем оно отличается друг от друга, рассмотрим на примере простой принципиальной схемы.

Заземление нейтрали трансформатора

Фазное напряжение — это потенциал между одним из проводов линии и нулевой точкой, присоединенной к земле, то есть наглухо заземлённой. Линейное напряжение — разница потенциалов между двумя выводами линий, то есть L1 и L2, L1-L3, или же L2-L3, называется оно также межфазное. Такие источники электрической энергии в бытовых условиях имеют распространенное значение напряжения в виде 380 В — линейного, и 220 — фазного. Линейное напряжение больше фазного на √3, то есть на 1,72.

Но основная задача такой системы это не только транспортировка к потребителям напряжений двух значений при разном количестве фаз в одной системе электроснабжения, но и защита человека при пробое изоляции и появлении напряжения в точках, которые в нормальном состоянии не имеют опасного потенциала. В жилых зданиях это:

  • корпуса всех бытовых приборов, которые проводят электрический ток, то есть сделаны из стали или другого токопроводящего металла;
  • металлоконструкции щитовых и распределительных устройств;
  • защитная оболочка кабелей.

Также для обеспечения безопасности все перечисленные выше элементы должны быть заземлены, именно в этом случае опасность от использования напряжения и применения бытовых приборов в сетях с глухозаземлённой нейтралью будет минимальна. При этом для таких цепей обязательна равномерность распределения однофазных нагрузок.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как провести розетку от выключателя: инструкция и схема подключения
Как от розетки подключить выключатель
Заземление нейтрали трансформатора
