Что такое заземление и нейтральный провод

Нейтральный проводник также балансирует потенциалы в нескольких фазах. Согласно ПУЭ, задача нейтрали — обеспечивать током потребителей. Ее необходимо соединять с глухо заземленной нейтралкой трансформатора. В частных домах и квартирах, где используются однофазные электросети, для работы оборудования должно быть два кабеля: фазовый и нулевой. «Ноль» соединяется с «землей», и на нем потенциал должен равняться 0. Подключается к «земле» с помощью контура заземления.

Соответственно должно отсутствовать напряжение. При нарушении связи с ней во время работы оборудования оно будет под таким же напряжением, как и на фазе, соответственно – 220. На современных схемах он обозначается буквой N, а в советских документах, уже устаревших, использовалась цифра 0. Согласно ПУЭ, кабель необходимо покрыть изоляцией синего цвета.

Заземляющий проводник, согласно ПУЭ, нужен с целью безопасности. В нормальных условиях на нем отсутствует напряженность, и работает он как проводник, только если повреждена изоляция проводящего фазу или ноль. Соответственно, заземление нужно, чтобы при поломке не возникло дополнительных проблем. К примеру, когда у вас пробита защита холодильника, а сам холодильник не заземлен, прикосновение к нему будет равносильно прикосновению к фазе 220 В. А если холодильник заземлен, то током не ударит, так как потенциал уйдет в землю.

Чтобы уравнять разные напряжения, все концы фазных обмоток соединяются в узел, который и называется нейтральной точкой, для чего применяют нейтральный провод при соединении в «звезду». Схема «звезда» с нейтралью применяется на практике, т.к. в ней при произвольной нагрузке отсутствует перекос фаз по напряжению, т.е. все фазные напряжения равны.

Если учесть все изложенное выше, то наверняка вы поняли критическую важность нейтрального кабель, уравнивающего напряжения в нескольких фазах, ведь его отсутствие грозит серьезными проблемами – от повреждения и потери оборудования до пожаров и даже риска смертельного поражения током человека

Как определить фазу и ноль

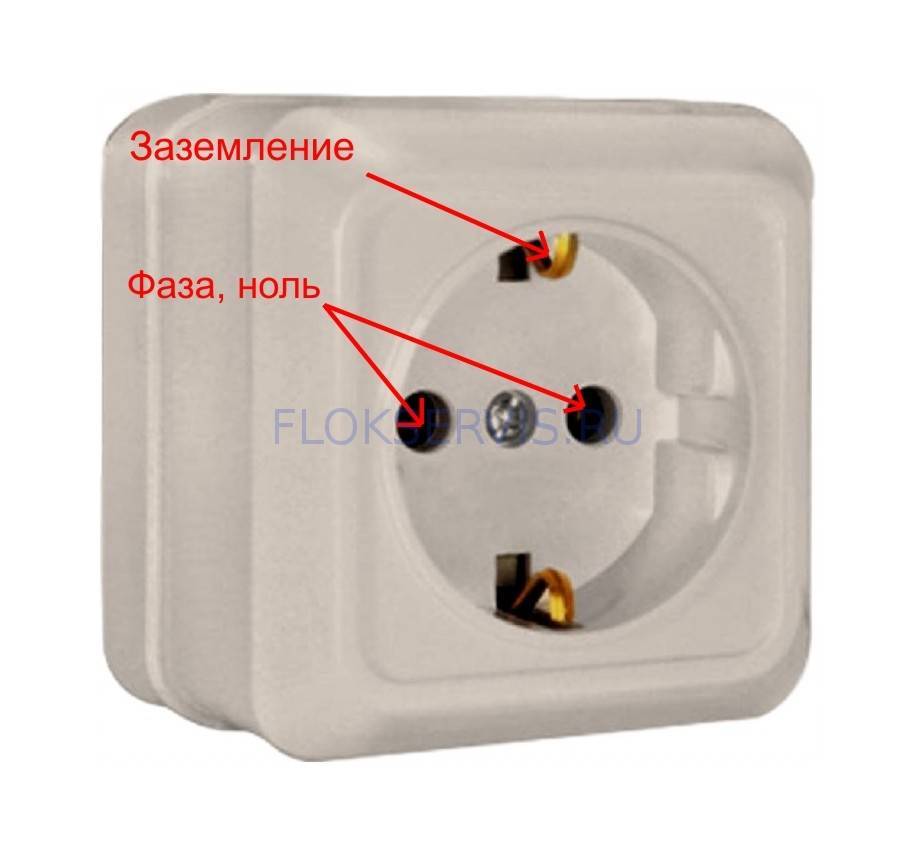

В каждой розетке частного дома или квартиры имеется переменный ток. Также к розетке подведены два электрических провода ноль и фаза. Подача переменного тока производится по одному из них, который и носит название фазы.

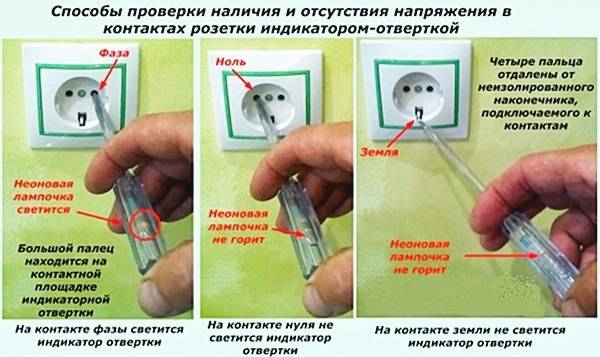

Определить, какой из двух проводов является фазой, можно при помощи индикаторной отвертки. В случае прикосновения лампочка, установленная в ручке отвертки, будет светиться. Материалом для рукоятки служит полупрозрачный пластик. Рабочая частота фазного провода в большинстве случаев составляет 50 герц, то есть положительные и отрицательные значения меняются местами 50 раз в течение одной секунды. Провод, называемый «ноль», не находится под напряжением и используется в качестве заземления. В случае короткого замыкания, ноль отводит электрический ток. Провод фазы нельзя трогать ни в коем случае, тогда как к нулю можно прикасаться совершенно свободно.

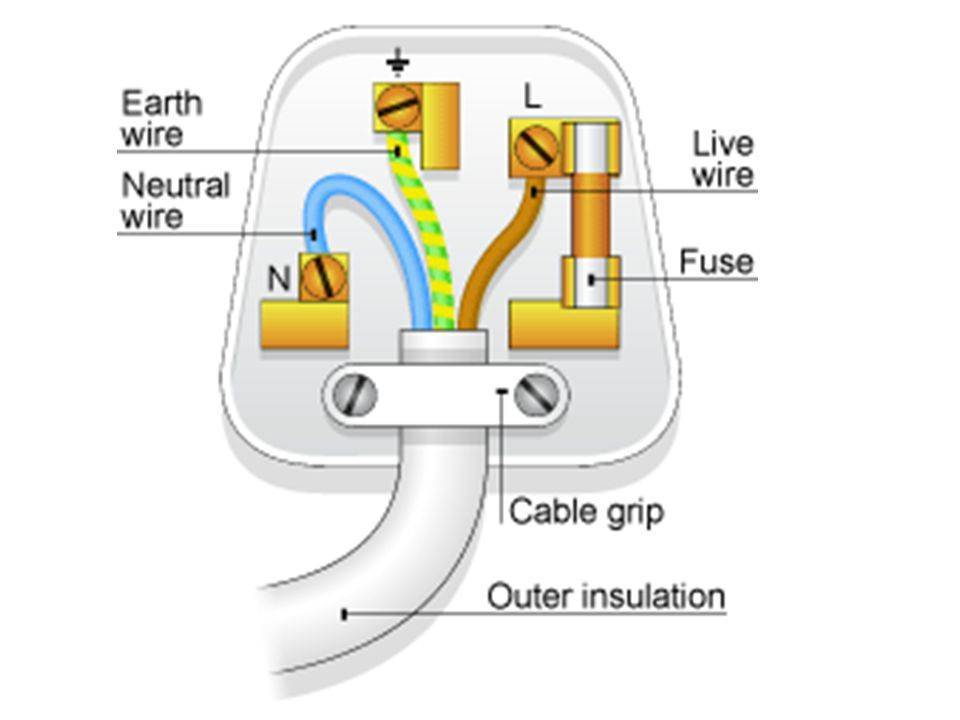

Подключенные проводки имеют разную окраску. Ноль, как правило, имеет голубую или синюю расцветку. Фаза имеет собственную окраску, поскольку находится под напряжением и представляет серьезную опасность. Смертельный случай может наступить и при напряжении чуть более 50-ти вольт, а в розетках – вообще 220 вольт переменного электрического тока.

Что может показывать индикаторная отвертка

Определение каких-либо неисправностей в электрической сети индикатором напряжения имеет смысл только в том случае, когда в квартире нет света, но электричество точно есть в других по подъезду. То же самое касается частных домов – первым делом надо узнать, есть ли свет у соседей.

Если проблема всё-таки в своей квартире, то чаще всего индикаторная отвертка показывает два диаметрально противоположных результата:

  • Фазы нет ни в одном из контактов розетки. Причин этому может быть очень много и большинство из них требуют вмешательства профессионалов. Своими силами можно только определить не перегорела ли пробка (чаще вместо нее установлен «автомат» – прибор автоматического отключения, при превышении номинальных значений силы тока в цепи). Для этого надо найти возле счетчика пробки и проверить тестером есть ли напряжение на контактах до и после нее. Если пробка перегорела, то ее надо менять, а если стоит автомат, то его могло выбить – на нем есть рычажок, который в рабочем положении повернут вверх (если устройство правильно установлено).
  • Фаза есть на всех контактах розеток. Практически со стопроцентной гарантией это значит что отгорел нулевой провод возле счетчика. Если нет навыка электромонтажных работ, то для решения проблемы надо приглашать электрика.

Линии электропередач сверхвысокого напряжения. Расщепление фазы

Определение 1

Линия электропередачи сверхвысокого напряжения – это линия электропередачи, функционирующая под напряжением 300, 500, 750 или 1150 киловольт.

Линии передачи сверхвысокого напряжения являются системообразующими, так как образуют единую энергосистему государства и обеспечивают энергетическую связь с соседними странами. Основное назначение таких линий заключается в минимизации потерь при передаче больших мощностей. По это причине к линиям передачи сверхвысокого напряжения предъявляются особые требования. И одно из конструктивных решений, которое способно обеспечить высокую надежность линии – расщепление фазного провода.

Ты эксперт в этой предметной области?Предлагаем стать автором СправочникаУсловия работы

Расщепленная фаза представляет собой конструкцию из нескольких проводов, ориентированных в пространстве таким образом, что они находятся в вершинах правильных треугольников. В настоящее время фазы сверхвысокого напряжения расщепляются следующим образом:

  1. 330 киловольт – по два провода в фазе.
  2. 500 киловольт – по три провода в фазе.
  3. 750 киловольт – по четыре провода в фазе.
  4. 1150 киловольт – по восемь проводов в фазе.
Популярные статьи  Деревянные опоры ЛЭП

Расщепление фазы не только значительно увеличивает надежность линии, но и увеличивает пропускную способность, уменьшает генерацию помех (при высокочастотной связи) и способствует снижению потерь из-за коронных разрядов.

Рождение

«Колыбелью» электрического тока, которым мы повседневно пользуемся, является электростанция. Несколько огромных генераторов мощностью в десятки мегаватт. В статоре генератора расположены 3 обмотки. Ротор вращается, создавая переменное магнитное поле, которое возбуждает в обмотках переменный ток. Как видите, ток уже появляется переменным. Дальше его нужно передать на тысячи километров, но есть «загвоздка». Учитывая огромную мощность, ток измеряется в миллионах ампер. Ток всего 0,25 А раскаляет нить лампочки до свечения, а что же произойдет с проводами при нескольких миллионах? Они попросту сгорят за долю секунды.

Что такое фаза и ноль

Чтобы снизить ток, нужно поднять напряжение. Это можно сравнить с потоком воды по трубе. Если перекачивать десятки литров в секунду по тонкой трубке, то напор будет настолько сильный, что ее скорей всего порвет. Но если применить толстую трубу, то все пройдет без сбоев. Математически это выглядит так: I = P/U, то есть ток равен потребляемая мощность деленная на напряжение. Из формулы видно, что чем больше U (напряжение), тем меньше I (ток), именно поэтому напряжение и повышают до 100 – 200 тыс. вольт.

Принцип работы сети переменного тока

Чтобы понять, что такое фаза в электричестве, нужно представлять особенности переменного тока. От постоянного он отличается периодическими изменениями, как по значению, так и по направлению. Его характеристики – напряжение в данный момент времени и частота (отношение числа циклов к единице времени). Переменный ток находится в розетках и прямых подключениях к электрическому щиту.

Однофазный ток

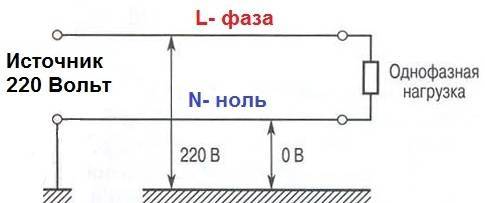

Он направляется от распределительного щитка по двум проводам (фазному и нулевому), между которыми находится 220-вольтное напряжение. В электричестве фаза – это провод, по которому электроток направляется к розетке или прибору. Что такое в электричестве ноль? Это, в свою очередь, кабель, идущий от розетки, по которому ток направляется обратно. Иногда вопросом, что такое ноль, интересуются в контексте заземления. Физически это разные провода, хотя их потенциалы совпадают. Однофазный ток можно подвести к потребителю как двумя проводами (без заземления), так и тремя (с ним). Заземление производится для отвода утечки, защиты жильцов от удара током и приборов – от перегрузок.

Двухфазный ток

Это сочетание двух однофазных, смещенных относительно друг друга на 90 °. Конструктивно это выглядит как сочетание двух проводов-фаз (с указанным сдвигом) и двух нулевых.

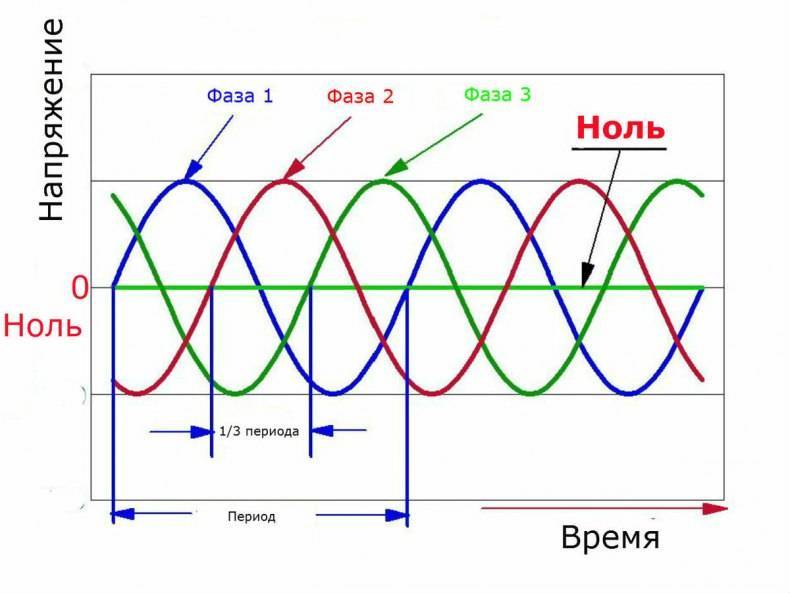

Трехфазный ток

Здесь конструкция состоит уже из трех фаз тока, каждая из последующих смещена относительно предыдущей на 120 °. По жилым домам такой ток распределяют четырьмя проводами (три фазы и ноль) либо пятью (указанные плюс заземление). После прохождения через распределительный щит розетки в квартире им питают через одну фазу и ноль.

Как определить фазу и ноль без приборов

Иногда бывают ситуации, когда отвертки для определения фазы либо мультиметра под рукой нет, но нужно выяснить, какой провод чему соответствует. Поэтому следует ориентироваться по цветовой маркировке проводов силового кабеля. В отношении маркировки проводов существует стандарт IEC 60446-2004, которого должны придерживаться производители кабелей, а также электромонтажники, выполняющие подключение той или иной электроарматуры.

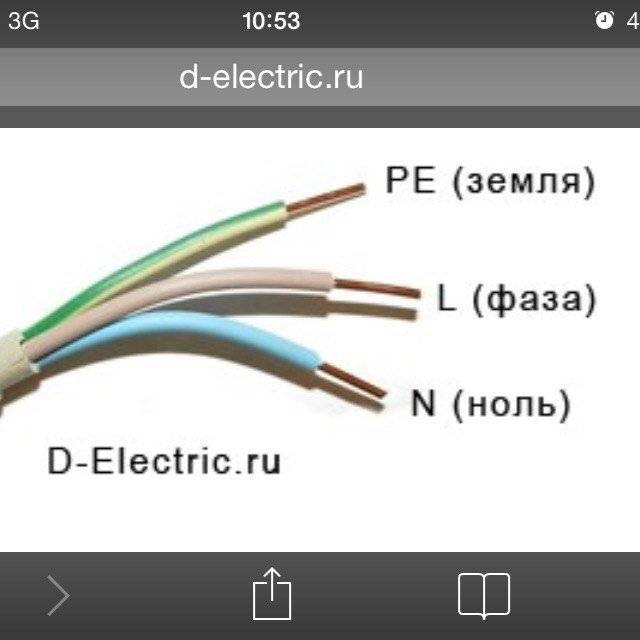

Чтобы определить по цвету провода, какому проводнику он соответствует, нужно придерживаться следующей маркировки:

  • синий или голубой — ноль;
  • коричневый — фаза;
  • заземление — зелено-желтый.

Однако фазный провод бывает не только коричневым. Часто встречаются и другие расцветки, например белая или черная, но она будет отличной от земли и нуля. Визуально определить провода можно в распределительной коробке, люстре и других точках запитки.

Есть еще один вариант, как определить, где фаза и ноль при отсутствии приборов. Для этого потребуется лампа накаливания с патроном и двумя небольшими отрезками проводов. После подсоединения проводников к патрону можно начинать работу. Краем одного провода касаются трубы отопительной системы, другим — проверяемых проводников. Если в момент контакта лампа зажигается, то это указывает на наличие фазы. Труба для проведения подобного мероприятия должна быть металлической, поскольку пластиковая не проводит ток.

Watch this video on YouTube

Нужно учитывать, что этот способ хоть и позволяет выявить фазу и ноль, но является опасным, поскольку велика вероятность получить удар электрическим током. Поэтому более безопасно для рассматриваемых целей использовать неоновые лампочки.

Как пользоваться индикаторной отверткой?

Прозвонка проводов с помощью мультиметра — что это значит и как выполняется

Какого цвета и как обозначаются провода ноля, фазы и земли в электрике?

  Как устроен генератор переменного тока — назначение и принцип действия

Проверка электродвигателей разного вида с помощью мультиметра

Что такое петля фаза-ноль простым языком — методика проведения измерения

Как подключить розетку с заземлением?

Зануление в квартире

Это соединение зануляющего кабеля с нулевым проводником электросети и корпусом прибора. Предполагается, что процедура обеспечивает ускорение отключения устройства от сети при прикосновении к опасному месту, если напряжение выше некоторого порога. Но она сопряжена с дополнительной опасностью: при разрыве нуля все приборы, подключенные в этот момент к сети квартиры, будут на поверхности иметь фазу (а не ноль), что создает существенную угрозу для здоровья жильцов. Поэтому проведение таких монтажных работ жестко регламентируется.

Знать, что именно называется фазой в электросети, и как ее обнаружить, чрезвычайно важно при проведении электромонтажных работ. В противном случае высок риск нанести ущерб здоровью квартирантов или состоянию электроприборов

Как отличить друг от друга фазу и ноль?

Для того чтобы отличить «фазу» от других проводов можно воспользоваться таким инструментом, как индикаторная отвёртка.

Если дотронуться до металлической части провода, жалом этой отвёртки при этом, придерживая противоположный торец указательным пальцем то индикатор, будет светиться при наличии фазного провода. Также можно определить «фазу» с помощью мультиметра.

Для этого необходимо включить прибор в режим измерения переменного тока.

Выставить максимально возможное напряжение на приборе. Минусовой щуп необходимо подсоединить к какому-нибудь заземлённому предмету, например, к радиатору отопления, а другой попеременно подключать к проводникам.

Популярные статьи  Коронка для подрозетников по бетону

Когда прибор покажет напряжение, которое примерно равно 220 В. то проводник, к которому вы подключились и есть фазный провод.

Как определить «фазу» и «ноль» без измерительных приборов.

Для того чтобы обнаружить фазу можно использовать проверенный временем, очень простой и недорогой способ.

С помощью обыкновенного патрона с лампой накаливания несложно определить пару «ноль» — «фаза». Нужно взять патрон и два провода, которые отходят от него попеременно подсоединять к проводам с предполагаемыми фазным и нулевым проводами.

Когда же лампочка загорится это будет означать что один из подключённых проводов является фазным. Теперь останется узнать какой именно. Очень просто это сделать если в электрической сети включена система УЗО. В этом случае если подключить патрон с лампой одним концом к третьему проводу, который является в данном случае заземлением, а другой попеременно к другим проводникам.

В момент, когда произойдёт автоматическое отключение электричества, будет означать то, что второй провод, к которому вы подсоединили щуп мультиметра, является «фазой». Соответственно третий проводник будет «ноль».

Если нет УЗО то после определения пары «фаза» — «ноль», один провод следует подключить к заземлению, а второй будет слегка искрить при соприкосновении с «фазой».

Заблуждения, которые могут возникнуть при определения фазного провода.

Это не совсем заблуждения, просто, если следовать этому способу определения фазы можно неправильно сделать вывод о том, где именно она находится.

Способ определения фазы по цвету провода

Если рабочие, которые занимались монтажом проводки сделали всё правильно то фазный провод должен быть чёрного или коричневого цвета.

Но полностью полагаться на такой способ определения фазы нельзя, т. к. не исключено, что при подключении, провода просто перепутали. И вместо фазного провода чёрного цвета там будет «земля» или «ноль».

В заключении стоит отметить, что заниматься самостоятельными электромонтажными работами стоит только в том случае если вы очень хорошо разбираетесь в том, что делаете, в противном случае стоит обратиться к специалистам, которые выполнят работы по монтажу проводки, качественно и в срок.

Хозяин квартиры или частного дома, решивший проделать любую процедуру, связанную с электричеством, будь то установка розетки или выключателя, подвешивание люстры или настенного светильника, неизменно сталкивается с необходимостью определить, где в месте производства работ находятся фазный и нулевой провод, а также кабель заземления. Это нужно для того, чтобы правильно подсоединить монтируемый элемент, а также избежать случайного удара током. Если вы имеете определенный опыт работы с электричеством, то такой вопрос не поставит вас в тупик, но для новичка он может оказаться серьезной проблемой. В этой статье мы разберемся, что такое фаза и ноль в электрике, и расскажем, как найти эти кабели в цепи, отличив их друг от друга.

Особенности цветовой разметки вручную

Иногда при прокладке электрических сетей применяют проводники одинакового цвета. В проводке, которую делали давно, цвет жил часто не соответствует существующим стандартам. В таких ситуациях проводится ручная разметка.

Чтобы при ремонте и обслуживании электроцепей не возникало проблем, для маркировки фаз электрики применяют специальные наборы.

Существующие правила позволяют делать такую маркировку при использовании кабелей без цвето-буквенного обозначения. Согласно ГОСТ и ПУЭ, ручная разметка выполняется на концах проводников или там, где они соединяются.

Разметка двухжильного провода

Чтобы найти фазу на подключенном двужильном проводе, пользуются индикатором. Когда его жало коснется провода, пребывающего под напряжением, на тестере засветится имеющийся в его корпусе светодиод.

Маркировку выполняют термоусадочными трубками или используют изоленту соответствующего цвета. В однофазных сетях фаза часто имеет красный цвет (главное, чтобы она не была синей, желтой или зеленой).

Трехжильного провода

Для определения того, где и какая жила находится в трехпроводниковом кабеле, понадобится мультиметр. Его надо поставить в режим, позволяющий измерять переменное напряжение.

Сначала с помощью индикатора находят фазу. Затем одним щупом прибора касаются фазы, а вторым по очереди нуля и заземления. В последнем варианте напряжение будет меньше.

После определения назначения проводов на них наносят маркировку. Нуль отмечают синей изоляционной лентой, заземление — желто-зеленым цветом, а фазу — любым другим.

Пятипроводной системы

При прокладке трехфазных сетей допускается использование только пятижильных кабелей. Это связано с тем, что 3 проводами подключают фазы, а 2 другими — нейтраль и заземление. Маркировку выполняют по принятым правилам.

Совмещенных проводов

Сравнительно часто, чтобы упростить монтаж электрической проводки, используют двух- или четырехжильные провода. Их обозначают как PEN (т.е. здесь совмещены заземление и нуль).

Жила будет синего цвета, а кембрики, устанавливаемые на соединениях и концах, — желто-зеленого. Существует и обратная маркировка: жила желто-зеленая, а кембрики синие.

Что такое фаза в электричестве — определение понятия

Фаза в электричестве – это разговорное название провода, находящегося под напряжением относительно другого, который называют нуль. Это название произошло из-за того что вырабатываемый на подстанциях ток, подающийся в дома, является переменным, то есть ЭДС, создаваемые на подстанциях, имеют одну и ту же частоту (для России и стран СНГ она составляет 50 Гц), но сдвинуты относительно друг друга во времени на определённый фазовый угол. В дома обычно подаются все три фазы и нет никакого значения, к какой фазе подключена ваша квартира.

Рисунок 1. Электрика и электричество – схематическое изображение фазы, нуля и земли

На рис. 1 схематично нарисована схема проведения электрического тока в квартиру от общей системы. Буквами $L1$, $L2$, $L3$ обозначены 1-3 фазы, а буквой $N$ – нулевой провод.

На рис. 2 показано схематическое подключение тока к квартире от трасформатора, буквой $L_T$ обозначена фаза на трансформаторе, буквой $L$ – фаза в квартире, а буква $R_H$ – это подключенный электроприбор, обладающий некоторым сопротивлением $R_H$.

От трансформатора идёт 2 провода, один – так называемый фазовый провод с напряжением, а другой – нулевой провод, от которого отведено заземление, осуществляемое помещением контакта в землю. Существуют и другие источники заземления помимо собственно земли, на данных рисунках заземление обозначено буквами $Змл$.

На рис. 3 изображён случай, когда нулевой заземлённый провод не проведён в квартиру от подстанции, а заземлён непосредственно в квартире. Напряжение $L_T$ между нулём и фазой будет одинаково для рисунков 2 и 3, однако, не рекомендуется заземлять напряжение от трансформатора непосредственно в квартире.

Популярные статьи  Тиристор принцип работы

Фаза и ноль: их значение в сети питания

Электроэнергия подается к потребительским розеткам от подстанций, которые уменьшают поступающее напряжение до 380 В. Вторичная обмотка такого трансформатора имеет соединение «звезда» — три его контакта связываются между собой в точке «0», остальные три вывода идут к клеммам «А»/«В»/«С».

Что такое фаза и ноль

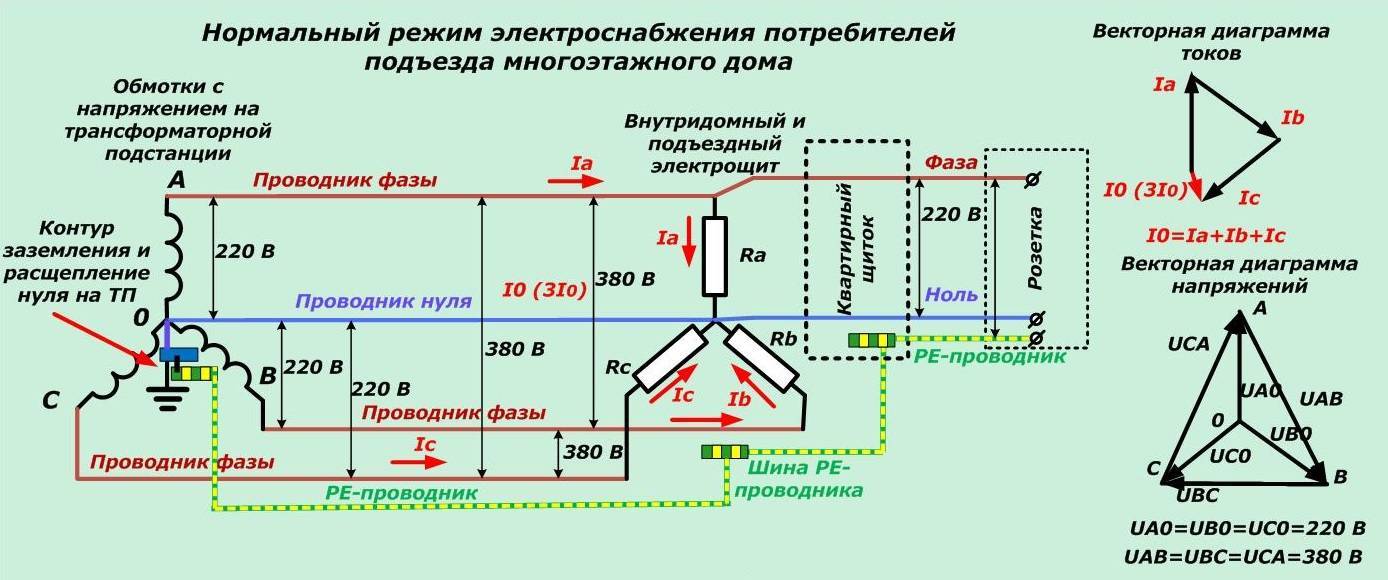

Соединенные в точке «0» провода подсоединяются к «земле». В этой же точке происходит деление проводника на «ноль» (обозначен синим цветом) и защитный «РЕ»-кабель (желто-зеленая линия).

Данная модель прокладки проводов пользуются во всех возводимых ныне домах. Она называется — система «TN-S». Согласно этой схеме к распределительному оборудованию дома подходят три кабеля фазы и два указанных нуля.

Все электропровода с подстанций подсоединяются к щитку, образуя систему из трех фаз. Далее уже происходит разделение по отдельным подъездам. В каждую из квартир подъезда подается напряжение лишь одной фазы — 220 В (провода «О»/«А») и защитный «РЕ»-кабель.

Вся возникающая нагрузка на систему электроснабжения при такой схеме распределяется в равномерном количестве, поскольку на каждом этаже дома выполняется разводка и подключение конкретных щитков к определенной электролинии напряжением в 220 В.

Схема подводимого напряжения представляет собой «звезду», которая в точности повторяет все векторные характеристики питающей подстанции. Когда в розетках нет никаких потребителей, то ток в данной цепи не протекает.

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы

Способ неоднозначный, но действенный, требующий особой осторожности

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
