Цвета проводов в электрике: типовая маркировка + разбор нюансов

Содержание

Правильная идентификация проводников

Как я уже писал выше, берем последний официально внедренный в Армении, Беларуси, Киргизии, Молдове, России и Таджикистане ГОСТ 33542–2015, далее находим там таблицу A.1, которая однозначно регламентирует цвета, буквенно-цифровые и графические обозначения, применяемые для идентификации проводников и выводов электрооборудования. И пользуемся!

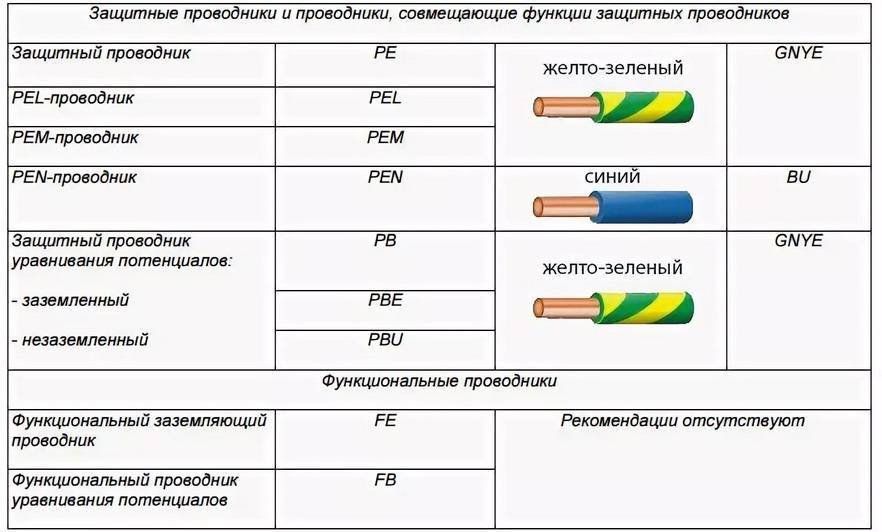

Таблица A.1. Начало. ГОСТ 33542–2015 Окончание таблицы A1 ГОСТ 33542–2015

О МЭК 60445:2017

Этот стандарт вышел в августе 2021 года и пришел на замену МЭК 60445:2010, на базе которого, как мы знаем, был создан ГОСТ 33542-2015. В этом стандарте есть крайне важные изменения по сравнению с МЭК 60445:2010:

  • положительный полюсный проводник предписано обозначать красным цветом;
  • отрицательный полюсный проводник – белым цветом;
  • функциональный заземляющий проводник – розовым цветом;
  • поправкой 1, в частности, в таблице A.1 исправлены два буквенных обозначения цветов. Для коричневого цвета обозначение «BR» заменено корректным обозначением «BN», для серого цвета обозначение «GR» заменено обозначением «GY».

Меры безопасности

При любой работе с электрическим током необходимо соблюдать меры предосторожности:

  • Использовать приборы только по их назначению;
  • Не включать технику с поврежденными проводами и вилками, не использовать неисправные розетки;
  • Не прикасаться к проводам или розеткам мокрыми руками или стоя на мокром полу. При работе в помещении с повышенной влажностью нужно использовать резиновые перчатки и коврик;
  • Не сгибать провода и кабели;
  • Перед началом работы стоит обесточить всю сеть;
  • Если техника искрит или начинает загораться при включении, прикасаться к ней нельзя. Необходимо отключить питание через щиток;
  • При возникновении любых сомнений или боязни лучше обратиться к специалисту или выбрать более безопасный вариант, например, определить полярность при помощи картофеля, а не подключения к устройству.

Чаще всего в аккумуляторах красный провод обозначает плюс, черный — минус, и при работе с электричеством проблем не возникает. Однако сегодня многие страны используют свои цветовые обозначения или отказываются от них вовсе, оставляя провода одинаково белыми. Чтобы не создавать аварийных ситуаций, стоит предварительно проверить полярность.

Для чего нужна цветовая маркировка

Фазу и нейтраль в рабочей цепи определяют индикатором или мультиметром, но эти приборы не всегда есть рядом. Если электроцепь выполнена в соответствии с существующими стандартами, то по цвету изоляции жил можно без дополнительного оборудования определить их назначение.

Это позволяет быстро найти нужный провод, поэтому эффективность работы электрика будет намного выше.

Буквенная маркировка на проводниках аналогична надписям на клеммах и контактах электрооборудования. Достаточно завести и зафиксировать нужный провод в клемме, которая соответствует его маркировке. Чтобы перестраховаться, лучше дополнительно проверять тестером, где находится фаза.

Как осуществляется проверка

Из-за симметричности системы напряжение всех фаз одинаково, и для частного потребителя не нужно их точное обозначение. Главное — понимать, где есть напряжение, а где его нет. При любых действиях с электроустановкой необходимо соблюдать правила безопасности.

При помощи тестера

Предел измерений установите равным предполагаемому значению или больше его. В случае сетевой розетки 220 В можно и выше, но не ниже. Точность измерений зависит от класса прибора.

Зафиксировав кабели в приборе, подключите его к розетке. Рукоять управления установите в требуемый режим

Важно резко не двигать и не тереть кабель, чтобы не повредить изоляцию

При помощи мультиметра

Перед каждым использованием проводите краткий осмотр измерительных кабелей. Не должно быть никаких повреждений, которые могут привести к разрушению изоляции.

В зависимости от класса измеряемого напряжения следует применять разные мультиметры. Крепко зафиксировав кабели в приборе, подключите их в розетку, используя одну руку. Для измерения достаточно 3-10 секунд.

Устройства для нанесения маркировки

Обозначение проводки – это серьезное и ответственное дело. Каждый шкаф или щит внутри должен содержать специальные метки, которые дают понимание о схеме подключения и расположения элементов цепи. Сложность заключается в том, что бирки должны крепко фиксироваться и надписи должны сохраняться длительное время. Поэтому для удобства используются специальные приспособления, которые осуществляют маркировку кабелей и проводов в щитке.

Принтер для обозначения проводки в электрощитах – это устройство, которое используется для печати бирок и этикеток, на которых отображается маркировка при монтаже проводки. На фото изображен мини принтер, с помощью которого можно маркировать провод или кабель.

На видео показывается, как пользоваться таким принтером:

Если вы не занимаетесь профессионально электромонтажными работами, то в приобретении специального маркировочного принтера нет смысла. Альтернатива этому устройству — кабельные маркеры, например от фирмы ИЭК, показаны на фото ниже:

С их помощью можно быстро маркировать силовые и слаботочные линии в шкафах. Более дорогое удовольствие — использовать систему маркировки графопласт, о которой вы можете узнать, просмотрев данное видео:

Принцип построения и назначение защитного заземления

Если говорить простыми словами, защитное заземление формируется следующим образом. Заземляющий провод подключается к нетоковедущей металлической части.

На следующем этапе «земля», подключенная к оборудованию, объединяется, а далее идет отдельным проводом или шинкой к заземляющему устройству.

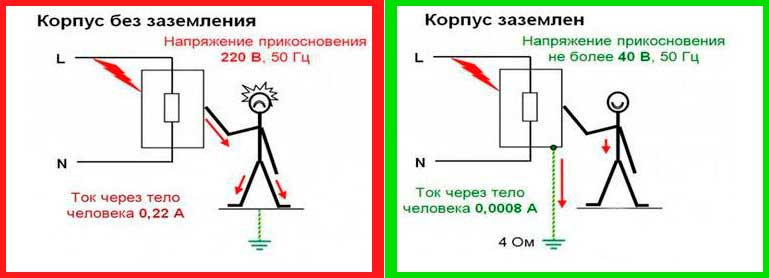

В случае пробоя напряжения на металлический корпус и прикосновения к нему человека потенциал идет через землю, а не через тело. Благодаря низкому сопротивлению, быстрее срабатывает защит и УЗО.

Для сравнения R заземляющего контура всего 4 Ом или меньше, а человека — более 1000 Ом. По закону Ома мы знаем, что ток всегда идет по пути наименьшего сопротивления.

Популярные статьи  Генератор на постоянных магнитах

Цвета проводов в электрике: типовая маркировка + разбор нюансов

Таким образом, защитное заземление предназначено для решения таких задач:

  • уменьшение разницы потенциалов между заземляемым устройством и иными предметами и защита жизни человека;
  • отвод тока в землю и повышение его значений для срабатывания защитных устройств (УЗО, автоматов).

Следовательно, при прокладывании проводника для заземления важно позаботиться о наличии защитных устройств. Последние должны быстро реагировать на утечку или высокие токи, отсекая поврежденный участок

Чем быстрее это произойдет, тем лучше.

Буквенное обозначение проводов

ГОСТ 18690-2012 постановил специальную буквенную маркировку каждого кабеля. Благодаря ей можно точно узнать основные параметры провода.

Каждая буква имеет свою расшифровку:

  • материал;
  • вид провода (плоский, контроль, установка и т.д.);
  • материал изоляции;
  • материал брони;
  • особенности спецификации (защищенный оплеткой проводник, бронировано с помощью круглых проволок и т.д.).

Например, АППВ: провод алюминиевый, с поливинилхлоридной изоляцией, плоский, с разделительным основанием.

Полная расшифровка кабелей представлена в таблице.

Номер Буквенное обозначение Расшифровка
1. Материал жилы А алюминиевые
отсутствие буквы А означает, что они медные
2. Материал изоляции и его тип В

К

Р

Н или НР

П

Пс

Пв

С

О

Ф

Э

Г(КГ)

поливинилхлорид (ПВХ)

капрон

резина

негорючая резина (найрит)

полиэтилен

полиэтилен самозатухающий

полиэтилен сшитый

стекловолокно

шел полиамидный

металл или фторопласт

эмаль

гибкая жила

3. Материал защитной оболочки В

А

Р

П (Пу)

С

Г

ПВХ

алюминий

резина

полиэтилен (у — усиленный)

свинец

кабель без защитной оболочки

4. Материал брони Бб

Бн

Бс

Ббг

Бп

Д

К

двойная броня

наружная обмотка из негорючих лент

броня свинцовая

двойная броня из стальной профилированной ленты

двойная броня из пластиковых и стальных лент

оплетка из двойного стального провода

броня из проволоки и стальной ленты

5. Особенности конструкции Г

Б

О

К

Т

Э

кабель с гидроизоляцией

броня из лент

кабель в оплетке

обмотка круглой проволокой

кабель для прокладки в трубе

кабель с экраном из медной ленты

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

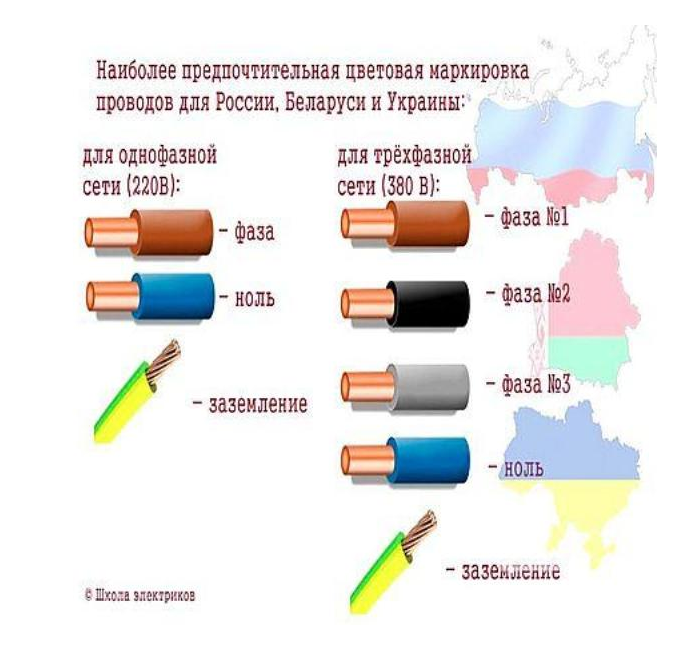

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять

Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

  1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
    Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
  2. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  3. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
  4. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  5. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.
Популярные статьи  для чего применяются плавкие предохранители

Методы определения

Существует несколько способов, позволяющих отличить «ноль» от «земли».

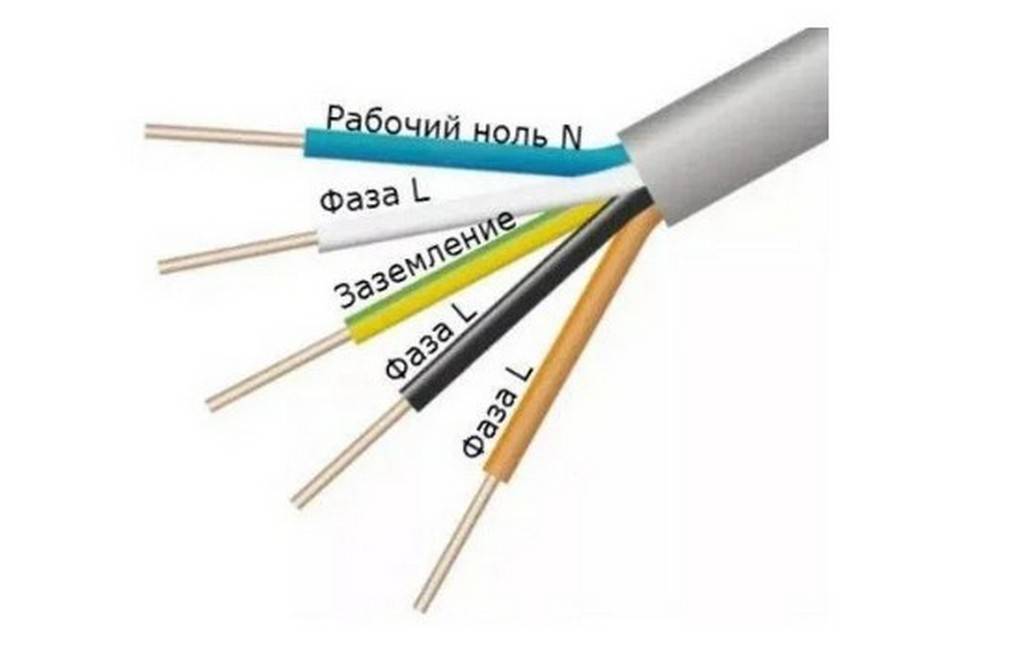

Цветовая маркировка проводов

Профессиональные и добросовестные электрики никогда не будут монтировать проводку без соблюдения цветовой маркировки. При условии, что монтаж осуществлялся с соблюдением основных правил ПУЭ, каждый проводник имеет определенный цвет в зависимости от выполняемой функции:

  1. Синяя/голубая оболочка используется для маркировки нулевого проводника.
  2. Желто-зеленая оболочка (полосками) применяется для обозначения заземляющей жилы.
  3. С фазным проводом сложнее, поскольку он может иметь оболочку белого, черного, красного, оранжевого и других цветов. Независимо от выбранного цвета «фазы» такой монтаж будет правильным.

Синим маркируется ноль, зелено-желтым – земля, красным – фаза

Помните: даже если были обнаружены жилы соответствующих цветов, по которым можно определить «фазу», «ноль» и «землю», не стоит спешить с выводами. Быть полностью уверенным в правильности монтажа можно исключительно при условии, что вы выполнили его самостоятельно. В остальных ситуациях подобный метод поиска «ноля» и «земли» будет некорректным. Поэтому переходите к остальным способам.

Дифференциальный ток

Намного проще отличить «ноль» от «земли», если на обслуживаемом участке имеется устройство защитного отключения (УЗО) либо дифференциальный автомат. Воспользуйтесь лампой с проводами, подключите прибор к фазе и одному из двух проводников. Если защита не сработала, то лампочка подключена правильно — к паре фаза-ноль. Если сработало УЗО и ветка оказалась обесточенной, то была задействована пара фаза-земля.

Если УЗО не сработало в обоих случаях, то возможны проблемы с функциональностью оборудования. О работоспособности устройства дифференциальной защиты можно судить по проведенному испытанию. На любом подобном оборудовании есть кнопка «Тест». Нажмите на нее.

Заземляющие контакты на розетках

Этот способ подходит для любого объекта, на котором используются двухполюсный вводный автомат и заземляющие розетки. Отключите автомат, что гарантирует отсутствие связи между «нолем» и «землей». Сделайте аналогичное со всеми бытовыми приборами. Возьмите мультиметр, активируйте режим «Прозвонка» и выполните процедуру между заземляющим контактом на розетке и двумя неизвестными проводами.

Когда заземляющий контакт розетки будет соединен с «нолем», на мультиметре будет показано огромное сопротивление, с «землей» — приближенное к нулевому значению. Данный метод поможет убедиться в правильности подключения заземляющих розеток.

Использование мультиметра

Перед проверкой токоведущих жил с помощью мультиметра следует зачистить проводку

Не забывайте о мерах предосторожности и обязательно выполните обесточивание электрической сети на обслуживаемом объекте

Если электрическая проводка не имеет цветовой/символьной маркировки либо монтаж выполнялся неизвестным мастером, тогда воспользуйтесь мультиметром. Однако сперва при помощи индикаторной отвертки определите «фазу». Настройте мультиметр, выбрав диапазон замера переменного напряжения более 220 В. Можно взять измерительный прибор любого типа. Не имеет значения конкретный размер диапазона: главное — выставить его выше 220 В.

На паре фаза-земля напряжение будет меньше

Соедините через мультиметр «фазу» с одним, а затем — другим проводником. На паре фаза-ноль значение напряжения будет ненамного выше, чем на паре фаза-земля. Это позволит отличить «ноль» от «земли».

Не подходит мультиметр для поиска заземляющего проводника в электрической сети TN-S. «Ноль» и «земля» разделены от источника энергии до потребителя. Из-за разной длины проводов будет совершенно иное сопротивление, которое обуславливает полученную разницу в напряжении. Может оказаться, что разница потенциалов на паре фаза-земля будет выше, нежели на паре фаза-ноль.

Отключение нулевого провода (электрический щиток)

Убедитесь, что электрические приборы были отключены от сети, благодаря чему ток гарантированно не будет поступать на нулевой проводник. Загляните в распределительный щиток, расположение которого регламентируется правилами ПУЭ, отсоедините нулевой провод (открутите зажимы, вытащите кабель из вводного автомата и заизолируйте). Либо удалите проводник с нулевой шины, которая используется для дальнейшего разветвления нейтрали. В квартире или частном доме останутся два работающих проводника — заземляющий и фазный.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

Популярные статьи  Дистиллятор своими руками

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления

Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше

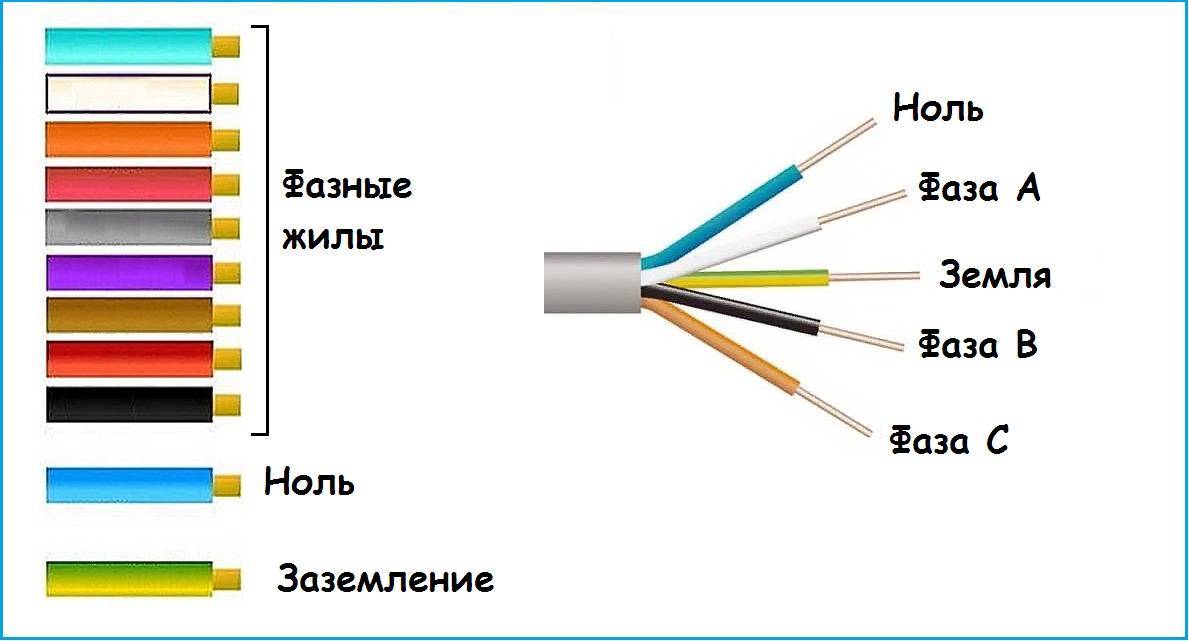

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

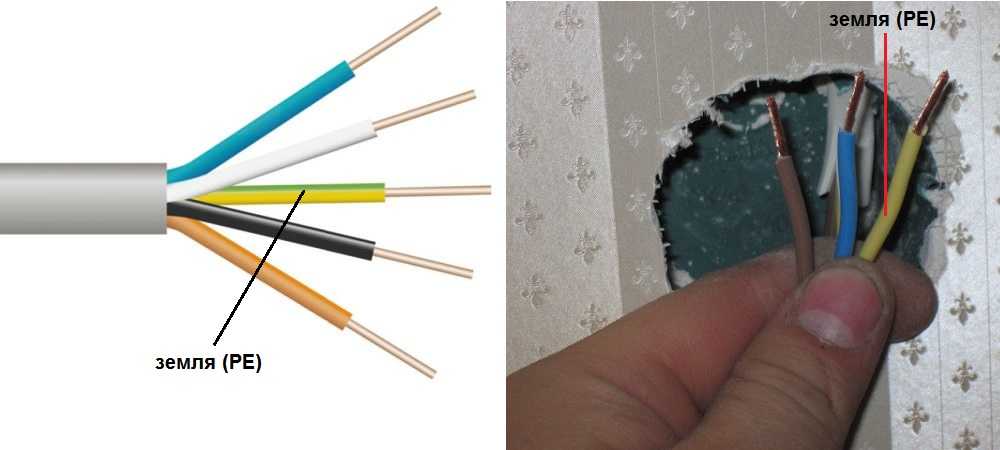

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

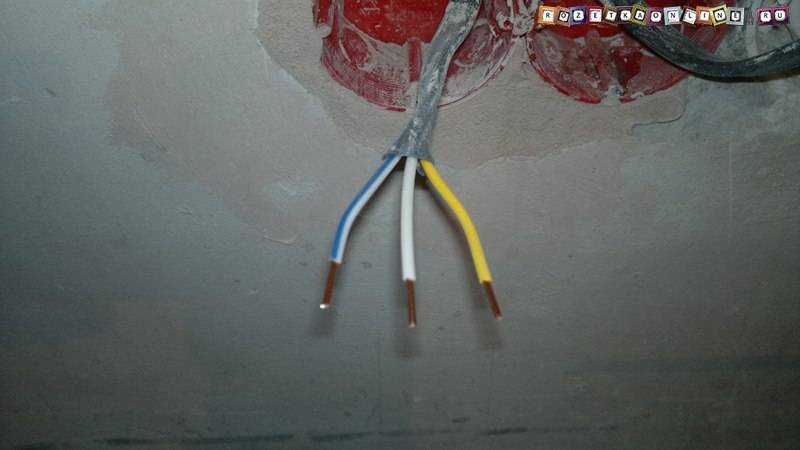

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.
