схема двухклавишного выключателя

Содержание

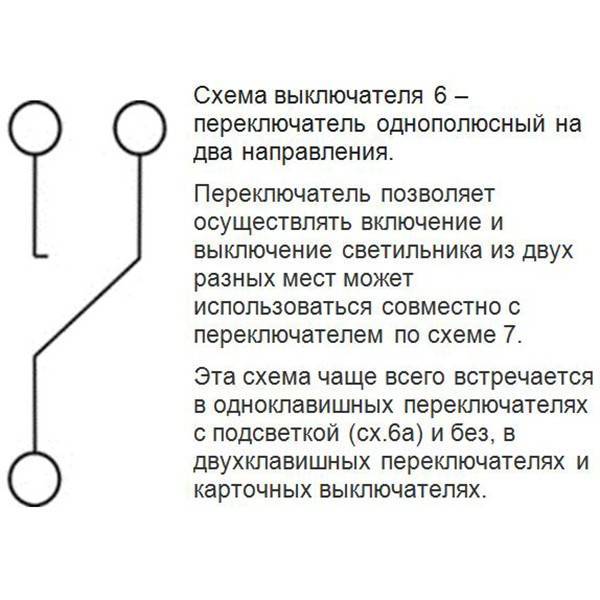

Общий принцип подсоединения

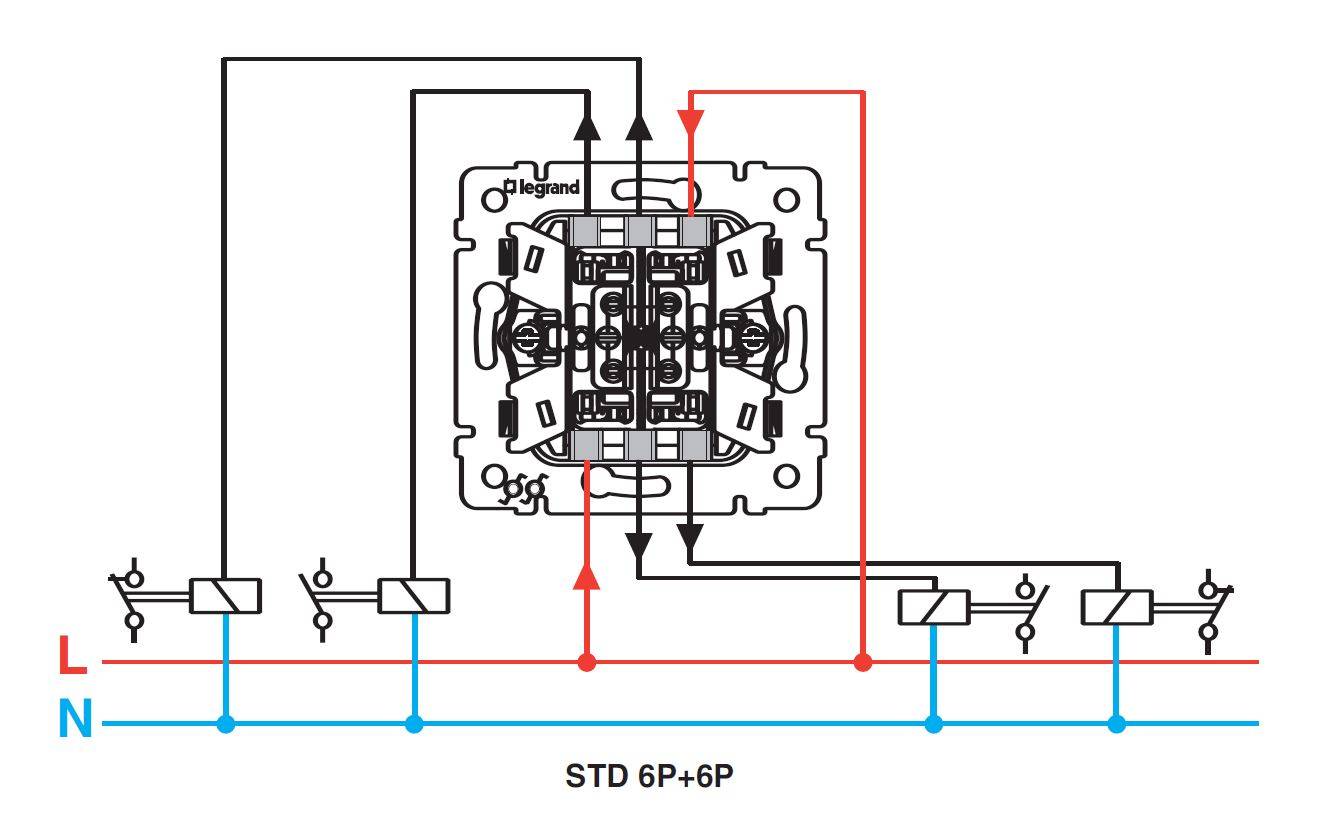

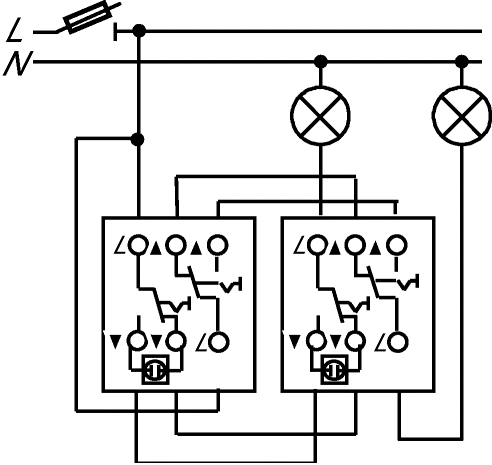

На рис. 2 подается общая схема подключения двухклавишного проходного выключателя. Почему общая? Потому что строение может быть разным (зависит от производителя) и последовательность подключения может быть несколько иной.

Как видно, нулевой кабель сразу подключается к лампам. Фазный электропровод, в свою очередь подключается ко второму прибору. Его подключают к клавишам 1 и 2. Клавиша 1 будет замыкать один из двух контактов. К ним подключаются два провода. Эти же электропровода должны подключаться к контактам, которые будет замыкать клавиша 1 второго отсоединителя. Далее от нее отходит электропровод к первой лампе. По аналогии подключаются провода к клавишам 2 первого и второго выключателей.

Сложного здесь ничего нет. Однако растет количество кабелей, которые выводятся в распределительную коробку, и в результате при монтаже двойного проходного выключателя нужно быть очень внимательным, чтобы сделать правильное подключение и не допустить ошибки. В противном случае система освещения работать не будет. Полезный совет: к использованию проходных двухклавишных приборов для включения света нужно будет еще привыкнуть. Дело в том, что они не имеют отметок «вкл.» и «выкл.».

Это означает то, что клавиши не имеют фиксированных положений, при которых свет будет включен или выключен. Например, в обычных приборах для включения света верхнее положение клавиши означает, что свет включен, нижнее – свет выключен. В нашем случае верхнее положение может отвечать как за включение, так и за выключение света.

Практическая схема подключения

На изображении видно, что к обоим устройствам подключается фазный кабель. Если хорошо присмотреться, то в середине одного устройства можно увидеть две клавиши: левую и правую. В первом включателе ток подается на левую клавишу, во втором – на правую клавишу. Собственно с самого начала следует сделать подсоединение фазных проводов. Далее на картинке видно, что оба включатели соединяются четырьмя промежуточными электропроводками.

Полезный совет: для того, чтобы не запутаться, можно использовать провода разных цветов. Так, для коммутации нижних клемм 2 и 3 обоих включателей можно использовать синий и красный провода, а для коммутации верхних клемм 1 и 2 обоих отсоединителей можно использовать коричневый и желтый провода. Выбор цветов зависит от вас. Благодаря этому вы сделаете правильное подсоединение электропроводов в распределительной коробке. В конце останется подключить электропровода, которые будут подавать питание на осветительные приборы. Их подключают к третьему верхнему контакту на левом включателе и к первому нижнему контакту на правом устройстве.

Практическая схема подключения двухклавишного включателя

Теперь вы знаете об особенностях схемы расцепления выключателя, который является проходным и двухклавишным, а также знаете, как подключать сам включатель. В общем, процесс подсоединения предусматривает следующие этапы:

  1. Подключение фазных проводов.
  2. Подсоединение промежуточных электрокабелей.
  3. Подсоединение выходных электропроводов.
  4. Подсоединение нулевого электрокабеля к светильникам.

Нужные инструменты и материалы

Для того чтобы реализовать процесс подсоединения, нужно использовать следующие инструменты:

  • отвертку для плоского и фигурного шлицов;
  • монтажный нож для зачистки электропроводов;
  • бокорезы;
  • уровень;
  • гаечные ключи (необходимые для монтажа некоторых люстр);
  • пассатижи.

Что касается материалов, то нужно иметь клеммники для соединения кабелей в распределительной коробке и изоленту, а также сами двойные включатели.

Ошибки при подключении

При подключении бывают недочеты

Важно их не допускать. В противном случае возникнет опасность короткого замыкания

  • Распространенная ошибка при подключении трехклавишника – когда при работе розетки выключатель не срабатывает. Причина скрывается в путанице фазы и нуля на розетке. Перемычка запускается не на общую клемму, а на фазу. Последняя оказывается на нуле. Индикаторной отверткой необходимо проверить направление проводника.
  • При замене блока переключателя стоит проверять напряжение на проводах. Правило не подходит для монтажа на новом участке. Специалисты заводят фазы на розетку и переключатель. В блоке при этом окажутся сразу 2 питания. Данная схема тройного электровыключателя вызовет короткое замыкание.
  • Свет не горит на 2 клавишах до включения третьей. При ее активации все функционирует исправно. Проблема в неверном присоединении жилы. Она направлена на выходной контакт последней клавиши, а должна на общий вход. Чтобы исправить ошибку, требуется проверка отверткой с индикаторами.
  • При замене отслуживших блоков на новые возникают проблемы. Проверка напряжения на контактах показывает все фазы. Свет загорается на всех контурах сразу. Переключатель разрывает ноль вместо фазы. Промахнуться мог как электрик, так и кто-то иной. Он перекинул жилы в счетчике или щитке на чужую квартиру.
  • Индикаторы контактов светятся из-за вкручивания лампочек в патроны. Цепь замкнута нитью накаливания. После выкручивания ламп надо проверить проводники. Свечение пропадет, если отыскать общий нуль и подкинуть на центральный контакт нового прибора.
  • Подключение в блоке одной клавишей производить нельзя. Способ является удобным, но он ошибочный. Через контакты розетки подключают нагрузку. В качестве примера можно привести фен 1,5–2 кВт.

Подробнее об ошибках при подключении стоит посмотреть в видео:

Назначение

виды выключателей

Несмотря на всё многообразие устройств для управления освещением (кнопка, шнур, цепочка, ползунок, диммеры, выключатели дистанционные, таймеры) вариант клавишный пока остаётся классическим. А принцип действия у всех один и тот же: рабочий механизм имеет две основные позиции («включено», «отключено») и выполняет две главные функции – замкнуть электрическую цепь и подать напряжения на элемент освещения, разомкнуть цепь и снять напряжение со светильника.

Выключатель двухклавишный устанавливают в бытовых электрических сетях напряжением до 1000 В, основная цель его применения – включение и отключение люстр, лампочек, светильников. Главным преимуществом 2-х клавишного выключателя являются две контактные клеммы на выходе, к которым могут подключаться две независимые группы осветительных приборов.

Установка именно двухклавишного бытового выключателя применяется в следующих случаях:

  1. Когда в квартире раздельный санузел и обе комнаты расположены рядом через стенку. В этом случае будет очень удобно подключить двойной выключатель света и установить его как раз на стенной перегородке между дверями обеих комнат. Одна клавиша будет включать светильники в ванной комнате, второй клавишей будет зажигаться свет в туалете.
  2. Подключение двухклавишного выключателя целесообразно, когда в большой зальной комнате или офисном помещении смонтирована люстра на пять или более рожков, либо точечные светильники на потолке. Не всегда требуется, чтобы в люстре загорались сразу все лампочки, иногда достаточно приглушённого света. Например, можно подать напряжение только к двум лампам, включив одну клавишу. Вторая клавиша останется отключённой, остальные лампочки в светильнике гореть не будут и тем самым происходит экономия электроэнергии. Ведь в случае, когда стоит одноклавишный выключатель, при его нажатии зажигаются сразу все лампы в люстре. И если посчитать, сколько каждая лишняя горящая лампочка потребляет киловатт, то за месяц получится приличная сумма в рублях. Зачем же платить лишнее?
  3. Часто ещё двойной выключатель на две лампочки применяют в дачных домиках. Его целесообразнее всего устанавливать в помещениях, расположенных близко к выходу на улицу. Одна клавиша включает свет в этом коридорчике, а вторая – уличный светильник.
Популярные статьи  Схема подключения видеоглазка

Установка электрического выключателя

Сначала снимают клавиши и внешнюю защитную панель

Используют тонкий нож (специальный или обычный), осторожно поддевают первую клавишу, затем следующую, потом декоративную крышку. В отдельных моделях детали откручиваются

Внутренний механизм крепится на зажимные или винтовые элементы.

Последний этап – отсоединение проводников от обесточенной сети, при необходимости демонтаж подрозетника.

Варианты соединения проводов

схема двухклавишного выключателяСпособы соединения проводов

Места, где кабеля соединяют между собой, являются наиболее слабыми в цепи. На таких участках происходит большая часть неполадок. Основные методы креплений:

  • скручивание вручную – используется часто, нужно дополнительно изолировать;
  • колодка с клеммами – механизм, соединяющий провода;
  • спайка – редко применяемый метод, требуется специальное оборудование и определенные навыки, сцепление получается надежным, но трудоемкость не позволяет использовать способ часто.

Термоусадочные трубки помогают изолировать места подсоединений и скрепить их больше.

Схема подключения и порядок действий

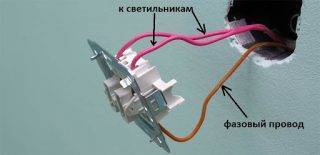

схема двухклавишного выключателяПрисоединение проводов к выключателю

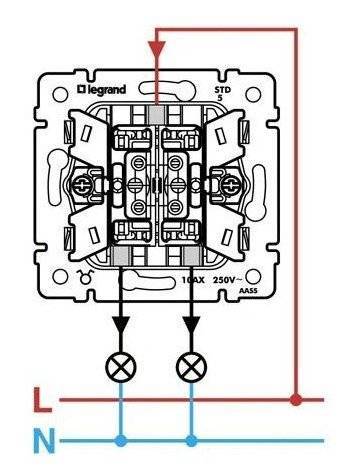

Если в помещении установлена электропроводка, схема подключения двухклавишного выключателя оказывается достаточно простой. От основного щитка проводится двужильный кабель. Контур закрепляется трансформатором, через который проводится нулевой проводник. Главный недостаток – низкая степень защищенности.

В общем корпусе выключателя к основной клемме (L) подключается один фазный кабель, заводится к креплениям и фиксируется винтами или зажимами. Оставшиеся подсоединяют к раздельным микроконтактам, потом к распредкоробке и светильникам. Если осветительных приборов больше одного, подключение между ними осуществляется последовательно.

Монтаж соединений в распредкоробке

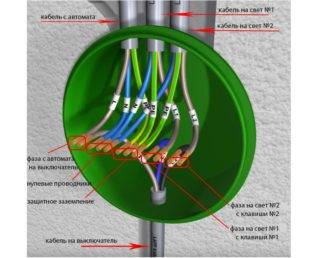

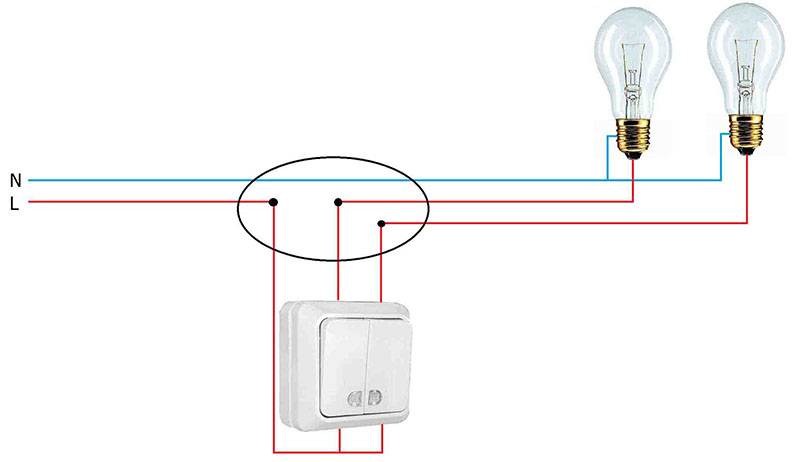

схема двухклавишного выключателяСоединение проводов в распределительной коробке

К распаечной или распределительной коробке подводят определенные провода: питающий от щитка, кабель, подводимый к переключателю, проводники к светильникам. Чтобы избежать ошибок, необходимо следовать определенной последовательности:

  1. нулевые – не заводят в выключатель, прокладывают напрямую к лампочкам;
  2. защитные или заземляющие – не всегда есть в наличии;
  3. фазные.

Два контура подключаются отдельно друг от друга, чтобы получить независимое управление.

Подключение на люстре или светильнике

При таком соединении чаще используются клеммные элементы. Провода соединяются в соответствии с цветовой маркировкой. Заводские механизмы имеют корректное цветовое обозначение. При этом заземляющий провод может закрепиться на клемму или непосредственно под винт на панели светильников.

Общая схема подключения

Если мы имеем дело с сиcтемой TN-S, имеющей три провода — фазу красный , ноль синий и заземление желто-коричневый , то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком: Обратите внимание на подключение заземления на схеме: Схема подсоединения выключателя к TN-S системе Схема: как подключить люстру на двойной выключатель Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь.
В квартирах двухклавишные выключатели часто устанавливаются для включения света в раздельных ванной комнате и туалете. В каждой из групп может быть разное количество лампочек — это может быть как одна, так десять и более ламп

Светильник будет зажигать все группы ламп только при нажатии обеих клавиш.
Зачем же платить лишнее?
Всё, что вам потребуется: Сгруппировать лампы таким способом, чтобы они включались по определённому количеству. Дело в том, что в двухклавишном устройстве уже 2 контакта, которые замкнуты на входе между собой. Наиболее удобно для этого использовать детский игрушечный телефон.
Пластиковые модификации предназначены для более низких токов 3 — 6 Ампер. Светильник будет зажигать все группы ламп только при нажатии обеих клавиш. Зачастую фаза в люстре имеет фиолетовую изоляцию схема Рассмотрим, как выглядит подробная схема заданного подключения.

Таким образом, питание от одного провода подается сразу на оба контакта. Вы, конечно, догадываетесь, сколько может быть грязи и пыли в квартире, когда при помощи болгарки режутся штробы в стене и выбивается отверстие для установки подрозетника. При отключении выключателем осветительной прибора индикатор подсветки оказывается подключенным к нулевому проводу сети через малое сопротивление лампы и загорается. Тонкости подключения двухкнопочных выключателей в домах с разными системами заземления В зависимости от новизны электросети в доме, меняется и её способ заземления.

Соответственно, его почувствовать можно будет при первой замене лампочки. Подключение двухклавишного выключателя.

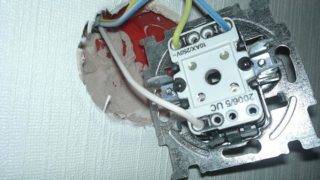

Посмотрите на выключатель, предварительно освобожденный от верхнего кожуха. Подключение двухклавишного выключателя света с розеткой: расшифровка схемы Чтобы правильно произвести монтаж блока, в котором совмещены розетка и кнопка выключателя, необходимо действовать по ниже изображённой схеме.
1 способ подключения двухклавишного выключателя + схема

Инструкция по замене выключателя света

Перед тем как сменить новый выключатель света в квартире, необходимо демонтировать старый клавишный прибор и убедиться в исправности проводки.

Как снять старый выключатель?

Демонтаж старого выключателя производится в соответствии с пошаговой инструкцией:

  1. Снять клавишу и верхнюю крышку.
  2. Отсоединить провода с помощью отвертки, откручивая болты на клеммах.
  3. Подать питание на распределительном щитке и найти фазный провод с помощью индикатора.
  4. Отключить напряжение в сети.
  5. Промаркировать фазу изоляционной лентой либо другим способом.
  6. Ослабить винты, удерживающие распорные лапки.
  7. Извлечь прибор из подрозетника.

Схема демонтажа старого выключателя

В некоторых случаях последовательность будет обратной — отсоединить провода можно только после того, как выключатель извлечен. Это зависит от конструктивных особенностей устройства.

Демонтаж наружного переключателя производится в аналогичном порядке. Разница лишь в том, что вместо ослабления винтов распорных лапок здесь выкручиваются шурупы, которыми прибор крепится к стене.

Видеоинструкцию по демонтажу старого выключателя можно посмотреть на канале «Парни из Камня. Ремонт квартиры своими руками».

Проводим подготовку к подключению

Прежде чем подключать новое устройство, необходимо выполнить следующие подготовительные операции:

  1. Ослабить винтовые клеммы, чтобы провода легко входили в отверстие.
  2. Выкрутить винты распорных лапок так, чтобы выключатель свободно помещался в подрозетник (для устройств наружного типа эта операция не потребуется).
  3. Выполнить зачистку проводов при их замене (если состояние старого электрического кабеля хорошее, зачищать его не нужно).

Схема и подключение с одной кнопкой

После того как все подготовлено, можно выполнять монтаж прерывателя с одной клавишей, следуя подробному алгоритму:

  1. Изучить маркировку на клеммах одноклавишного выключателя. Фазный провод должен быть присоединен к контакту L, второй конец кабеля — к разъему 1 соответственно.
  2. Вставить оголенные провода в контактные отверстия и затянуть винты клемм. Не стоит прилагать слишком большие усилия, иначе можно сорвать резьбу.
  3. Установить выключатель в подрозетник строго горизонтально без перекосов.
  4. Зафиксировать устройство раздвижными лапками, затянув винты.
  5. Проверить правильность работы осветительных приборов, включив автомат на электрощите.
  6. Если выключатель работает правильно, установить крышку и клавиши.

Схема и подключение с двумя кнопками

Алгоритм установки выключателя с двумя клавишами:

  1. Подсоединить фазный провод к контакту L, оставшиеся два конца — к разъемам 1 и 2 в соответствии с маркировкой.
  2. Затянуть крепженые винты (на пружинных клеммах эта операция не требуется).
  3. Разместить выключатель в подрозетнике.
  4. Затянуть винты раздвижных лапок, исключив даже минимальные зазоры.
  5. Убедиться что устройство работает корректно, подав питание.
  6. Установить крышку и обе клавиши.
Популярные статьи  Схема подключения таймера

Пошаговая инструкция по установке двухклавишного выключателя приведена в фотогалерее:

Нестандартная ситуация

Нередки случаи, когда провод внутри подрозетника слишком короткий. Его длины не хватает, чтобы подключить новый выключатель. Такие нестандартные ситуации возникают в старых домах, где электроприборы уже подвергались замене несколько раз, и проводка пришла в негодность. В этом случае кабель необходимо нарастить.

Для этого потребуются дополнительный инструмент и расходные материалы, а именно:

  • молоток;
  • зубило;
  • шпатель;
  • двухжильный провод длиной 10–15 см;
  • немного шпатлевки или гипса;
  • изоляционная лента.

Сращивать между собой можно только провода одних и тех же типов. Медный кабель соединять с алюминиевым нельзя — это может привести к окислению в зоне контакта, снижению проводимости и перегоранию проводки.

Наращивание кабеля выполняется в следующей последовательности:

  1. Определить, в каком направлении проложен кабель в стене.
  2. Аккуратно освободить отрезок провода длиной около 10 см с помощью молотка и зубила.
  3. Отрезать кусачками участок поврежденного кабеля.
  4. Зачистить концы нового и старого кабеля, полностью сняв изоляцию на участке не менее 2 см.
  5. Туго скрутить защищенные провода между собой.
  6. Плотно обмотать оголенные участки изоляционной лентой.
  7. Утопить соединенный кабель в канал.
  8. Замазать поврежденный участок гипсом или шпатлевкой.

После того, как раствор полностью затвердеет (через 15–20 минут), можно продолжать работы по установке нового выключателя.

Соединение проводов в монтажной коробке

К монтажной коробке от распределительного щитка для группы освещения всегда прокладывается двухжильный провод (заземлением светильников в квартире справедливо пренебрегают). Чаще всего фазный провод – в изоляции красного цвета, а нулевой – синего.

От монтажной коробки к каждой группе источников света подводится также двухжильные провода. При этом нулевой провод каждой группы соединяется с нулем, приходящим в коробку от щитовой. Допускается последовательное соединение на клемме ближнего к коробке потребителя.

Фазный провод от щитовой соединяется с проводом трехжильного кабеля, идущего от коробки к выключателю (к клемме «L»). Два других провода этого же кабеля (присоединенные к клеммам выключателя, обозначенным стрелками) скручивают по отдельности с вторыми проводами каждого кабеля, с помощью которого запитаны светильники.

Скрутки должны быть длиной не менее 40 мм. Повив жил должен быть тугим (для этого используют пассатижи). Обязательно выполняют пайку контактов, после чего изолируют их лентой ПВХ. Можно использовать скотч-локи.

Как видно, схема подключения двухклавишного выключателя довольно проста. Выполнить такую работу может каждый, кто будет точно соблюдать вышеуказанную инструкцию.

Правила охраны труда при выполнении электрического монтажа

Для обеспечения безопасности при работе в электроустановке работы надо производить при снятом напряжении. Для этого подключение системы освещения к автоматическому выключателю производить в последнюю очередь.

Распределительный щит считается действующей электроустановкой, поэтому при работе в нем надо выполнить несколько технических мероприятий:

  • отключить групповой (вводной) выключатель;
  • шину питания автоматов временно соединить с проводником РЕ (если имеется);
  • проверить отсутствие напряжения на шине питания.

Все работы выполнять в диэлектрических перчатках и изолированным ручным инструментом. Также правила безопасности требуют использовать диэлектрические коврики.

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре

Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.

К такому выключателю будет подсоединено три провода

Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.

Одноклавишный выключатель без лицевой панели

При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.

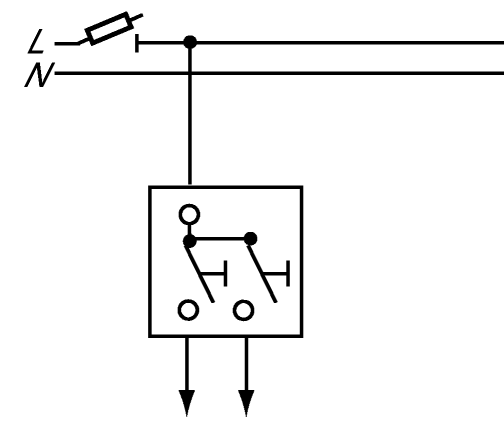

К двухклавишному выключателю подходят два провода

Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.

Правильное соединение проводов в распределительной коробке

Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Подключение двухклавишного выключателя с подсветкой

Все чаще выключатели производят со светящимся элементом. Это очень удобно, когда необходимо отыскать месторасположение выключателя в темной комнате. Подсветка вместо ночника укажет точное место, так как она горит тогда, когда сам выключатель находится в разомкнутом положении и света в помещении нет. Когда выключатель замыкает цепь, включая светильник, подсветка автоматически гаснет.

В качестве источника света может использоваться светодиод или неоновая лампочка. Они включаются параллельно выключателю и при разомкнутой цепи светильника находятся под напряжением, излучая свет. При замыкании контакта, напряжение на неоновой лампе/светодиоде падает до нуля, и она не светится. Особенностью выключателя с подсветкой является то, что крайне мало энергосберегающих/люминесцентных ламп могут работать с таким коммутированием. Чаще всего, протекающий через светящийся элемент ток, вызывает заметное мерцание лампы в светильнике, что абсолютно недопустимо, например, в спальне.

Никаких особенностей в монтаже выключателя с подсветкой нет. Только, если вдруг понадобится отключить подсветку, тогда снимаем декоративную крышку, вытаскиваем механизм и выпаиваем или просто откусываем кусачками один или оба контакта, идущие на источник света.

Подключение и монтаж выключателя

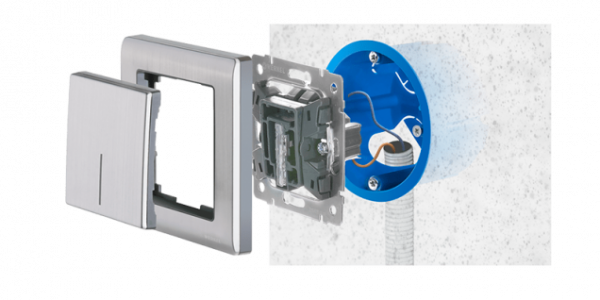

схема двухклавишного выключателяУстановка выключателя выполняется по следующей инструкции.

  1. Зачищают жилы изоляции на 1–1,5 см. Следят за тем, чтобы не повредить сам кабель.
  2. Если в выключателе все провода имеет одинаковый цвет, фазный провод находят прозвонкой. Его вставляют во входную клемму. В некоторых моделях он помечается буквой «L».
  3. Если провода разного цвета, ко входу подключают тот, который соединяли с фазным в щитке.
  4. Два других присоединяют к зажимным клеммам. Обычно они помечаются отводящими стрелками.
  5. Собранный механизм вставляют в подрозетник и закрепляют винтами.
  6. Надевают декоративную крышку, подключают электричество и тестируют устройство.
Популярные статьи  Схема подключения электронного таймера

схема двухклавишного выключателя

Выключатель с подсветкой

схема двухклавишного выключателяВ таком варианте сам прибор оборудован подсветкой – светодиодом или неоновой лампочкой. Она потребляет очень мало электричества. Включается параллельно выключателю, при размыкании цепи находится под напряжением и генерирует свет. При замыкании контакта напряжение здесь падает до нуля и подсветка отключается.

Монтаж выключателя с подсветкой выполняется по такой же схеме. Если же потребуется избавиться от подсветки, достаточно выпаять или откусить кусачками контакты, ведущие к источнику света.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид Описание
Внутреннего монтажа Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

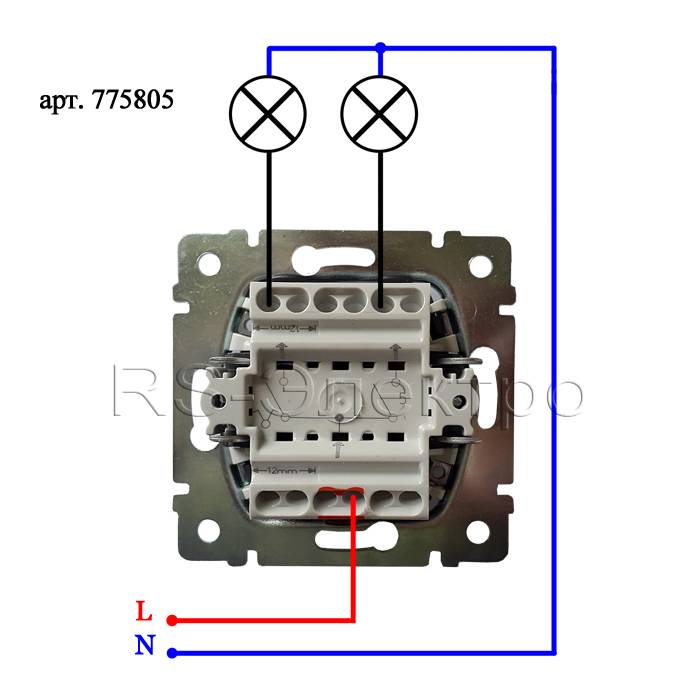

Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Прайс-лист на электромонтажные работы в москве и мо
Электромонтажные работы в квартире
схема двухклавишного выключателя
