Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Подготовительный этап

Для начала нужно разобраться с проводами, которые выходят из потолка. Их может быть два, три или четыре. Если проводов больше двух, то один из них может быть заземлением. Отличить его достаточно просто: у него желто-зеленый цвет изоляции. Это требование одинаково во всех странах, поэтому ошибка исключена.

Дальше нужно найти ноль и фазу. Они могут быть любого цвета. Для этого нам понадобится обычная индикаторная отвертка. Сначала нужно отвести концы проводов друг от друга на безопасное расстояние и перевести клавишу выключателя в положение «включено». После этого прикоснуться индикаторной отверткой к каждому из проводов. При прикосновении к фазе она будет светиться, при прикосновении к нулю — нет.

Затем необходимо перевести выключатель в положение «выключено» и для гарантии дополнительно отключить автомат на щитке. Чтобы не было путаницы, проидентифицированные провода можно пометить цветным маркером или изолентой.

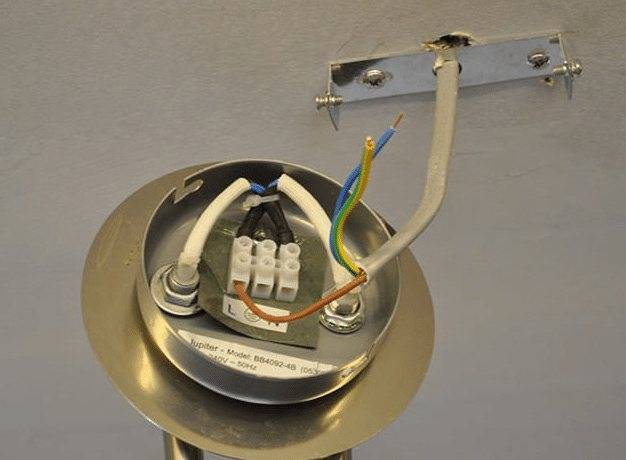

Дальше нужно разобраться с проводами, выходящими из люстры. Заземляющий, как мы уже знаем, имеет желто-зеленый цвет. При наличии маркировки он обозначается РЕ, фаза — L, ноль — N.

Провод заземления есть в новостройках и недавно отремонтированных домах

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке мультиметром

Как прозвонить и определить провода мультиметром показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

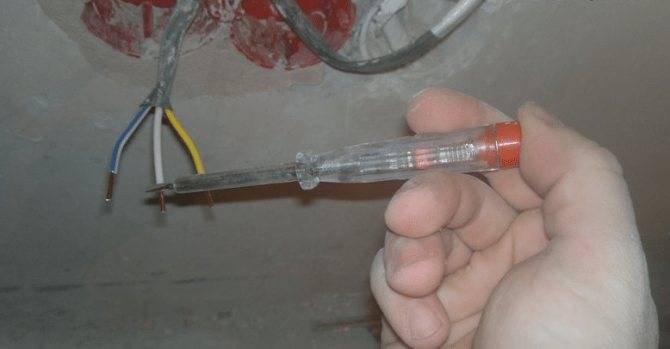

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Что такое точечный светильник

Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:

  • корпус;
  • провода;
  • патрон (может быть электрическим);
  • фиксаторы (2 шт.).

Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.

Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.

Цены на точечные светильники

точечные светильники

Устройство и выбор точечных светильников

Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.

Таблица. Соответствие светодиодных лам и ламп накаливания.

Светодиодные лампы, ВтСоответствие лампе накаливания, Вт

1,8 10
3 30-40
4 35-40
4,2 45
5 50-55
5,4 55
6 55-65
7 65-75
8 70-80
9,5 80-90
10 70-80
12 90-100
14 140-150

Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.

При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно

Безопасность осветительных приборов

Для современных светильников характерно наличие заземляющего проводника зелено-желтой окраски. Его соединяют с металлическими частями осветительного прибора. Один из концов проводника соединяется с корпусом светильника, а второй с защитным материалом на потолке.

Данное приспособление защищает от вредного воздействия электричества. В аварийных ситуациях электрический ток может оказаться на частях, выполненных из металлов, а это может закончиться для человека серьезными последствиями.

Что делать если нет заземляющего проводника

Не во всех домах и квартирах присутствуют проводники для заземления. В такой ситуации нужно изолировать кончик проводника и оставить его внутри.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

  1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
  2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
  3. Выключатель для светильника устанавливается в разрыв провода «фаза».
Популярные статьи  Схема подключения таймера

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

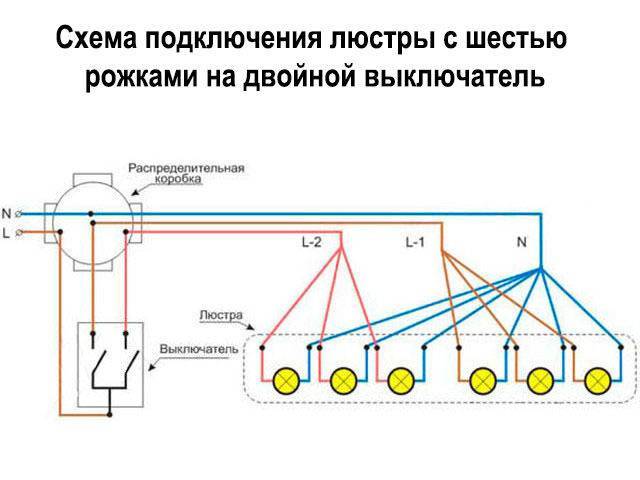

Схема подключения люстры

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

Заземление – желтый провод со светло-зеленой полоской (земля).

  • Синий (голубой) провод – ноль.
  • Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно. Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

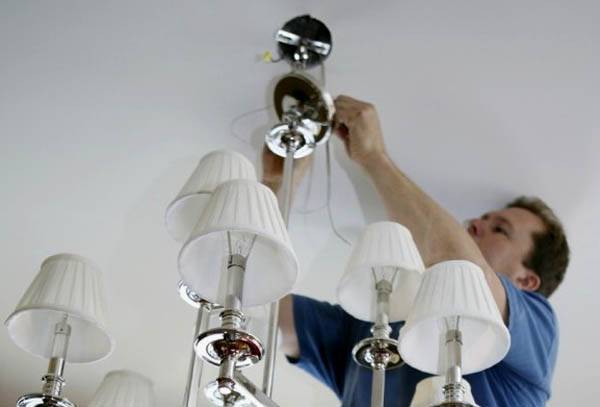

Схема подключения люстры

Безопасная установка устройства

Как подключитьбезопасно люстру, если есть 3 жилы электропровода в потолке? Тут понадобиться выяснить, какая жила считается нулём. Обычно электропроводка позволяет поделить все выходы на 2 категории, потому один из проводов считается нулём, а два иных – фазой. При проверке подключения проводов индикаторной отвёрткой зажигается свет – это фаза, при прикасании к нулю индикатор не будет гореть. Для соединения пригодится тот проводок, где индикатор не загорелся и любой из числа тех, на которых указатель горел. Если люстра имеет третью жилу провода, то при простой схеме её необходимо просто заизолировать. Есть несколько разновидностей подключений устройства к электросети. Метод подключения зависит от приспособления осветительного прибора, выключателей и числа проводов.

Документация к подключению устройства освещения имеет схему с проводами:

  • Белый либо коричневый цвет провода  –  это будет фаза
  • Синий проводок  –  это нуль
  • Жёлто-зелёный – это электропровод заземления

Любую люстру с подводкой трех проводов подключают так:

  • Сначала все 3 провода разделяются на две связки, и получается 2 контакта – фаза и ноль. Спутать что-нибудь тут довольно тяжело, в особенности, если учитывать, что любой электропровод различной окраски
  • Затем нужно посмотреть на то, что висит из потолка и как подключить прибор. Если там двужильный проводок, то соединяем каждые в отдельную скрутку. Разводим провода для подключения таким образом, чтобы не было замыкания при работе

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

  • Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
  • Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

  1. Нулевой провод люстры подключить к нулевому проводу на потолке.
  2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.
Популярные статьи  Схема подключения люстры с 3 лампами

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

  1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
  2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Что делать если фаза и ноль перепутаны

Определение фазы и нуля в случае, если они перепутаны в электрической проводке, существенно отличается от обычного и проводится в такой последовательности:

  • После выключения обеих кнопок выключателя проверяется наличие фазы; она должна быть только на одном из проводов. Он на самом деле является нулевым.
  • Далее клавиши включаются. На нулевом проводе фаза должна остаться, а на остальных — не появляться. Это будут фазные провода L1 и L2.
  • Перед началом работ отключается общее питание. Нулевой провод светильника соединяется с нулевым на потолке, а фазные с двумя остальными, которые находятся рядом с нулевым.

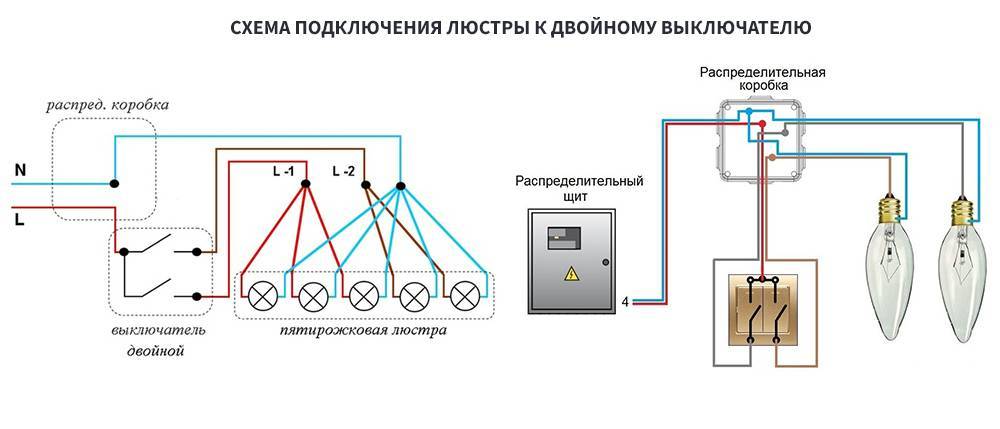

Схема подключения люстры

Когда нужно заменить включатель, что нужно сделать?

Очередной принципиальный момент такой: через выключатель обязан проходить лишь провод фазы. Эта процедура включения нужна исключительно для удобства. Когда появляется потребность ремонтных работ либо замены лампочки, то работы ведутся без задействования щита распределения. Нужно будет только надавить на клавишу включателя, а потом проводить ремонт либо замену.

Нужно знать, что:

  • Необходимо включить 1 кнопку включателя. Дальше, воспользовавшись индикаторной отвёрткой, найти провод фазы. Отвёртка устанавливается к месту, где находится третий электропровод, и когда указатель зажигается, то можно считать, что фазный провод найден
  • Практика показывает, что прибегают к замене осветительного прибора и одновременной подмене включателя. Распространена ошибка подключения люстры к двойному включателю при наличии 2-ух проводов
  • Прежде чем купить включатель, необходимо удостовериться в необходимости его монтажа. Так как включатель двойной считается звеном всей схемы, то необходимо осознавать всю значимость его предназначения

Непосредственное подключение люстры к выключателю можно проводить исключительно после того, как решён вопрос со всеми проводами.

Прежде чем заменить выключатель двойной, нужно обесточить провода:

  • Прежде всего, отключите выключатель, который установлен в комнате
  • При помощи индикатора удостоверьтесь, что нет напряжения в сети
  • Если индикаторная отвёртка не дает сигнал, то можно выполнять работы

Как переделать люстру, рассчитанную на одинарный выключатель

Если светильник содержит две или более ламп, но рассчитан на работу с одинарным коммутационным элементом, можно попробовать переделать подключение люстры на два раздельных выключателя. Процесс проще рассмотреть на примере люстры с тремя элементами.

Схема подключения люстры

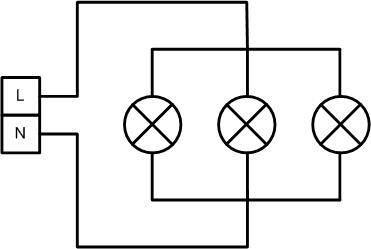

Исходная схема люстры.

Изначально схема выглядит так:

  • три лампы включены параллельно;
  • терминал из двух клемм.

Проводник PE и клемма для него для упрощения не показаны, но их надо иметь в виду. Переделку производить в такой последовательности:

  1. Найти место соединения фазных проводников.
  2. Отключить одну лампу от узла.

  3. Заменить терминал на четырехклеммный (одна клемма для заземляющего провода).

  4. Проложить дополнительный проводник и подключить его к дополнительной клемме.

Предельно допустимая нагрузка для провода с медной жилой при питающем напряжении 220 В указана в таблице.

Сечение провода, кв.мм 0,5 0,75 1 1,5
Допустимая нагрузка, Вт 2400 3300 3700 5000

Очевидно, что провода с сечением 0,5 кв.мм достаточно для большинства нагрузок, которые могут встретиться в люстре с лампой накаливания, и для любого разумного количества светодиодных элементов. Поэтому выбирать проводник с большим сечением нет никаких резонов.

Схема подключения люстры

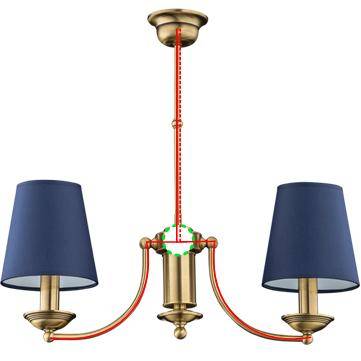

Прокладка проводников в реальном светильнике.

Для примера показана трехрожковая люстра, у которой узел соединения находится в месте, обозначенном зеленой пунктирной окружностью. Прокладка дополнительного провода указана красным пунктиром. Он помещается в ту же трубку, что и основной проводник.

Успех мероприятия зависит от двух факторов:

  • доступности места соединения фазных проводов;
  • наличие места для прокладки дополнительного проводника потребного сечения.

Если все сложилось удачно, то подключение двухклавишного выключателя к переделанной люстре по вышеописанным методикам не вызовет затруднений.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

  • одноклавишным;
  • и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

Популярные статьи  Схемы релейной защиты

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

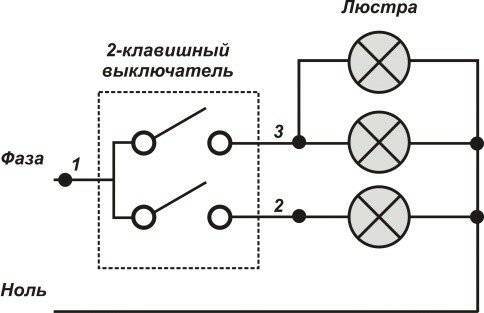

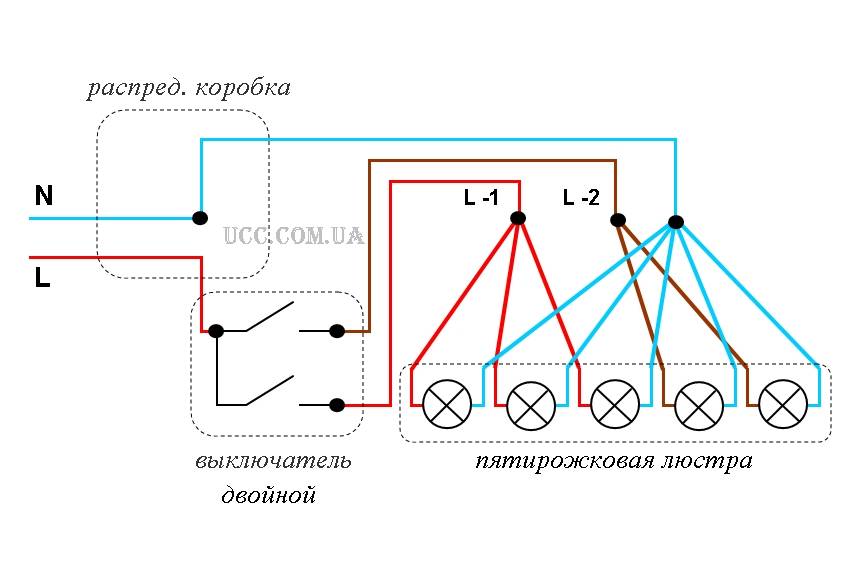

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

  • подключен к выключателю через отдельную распределительную коробку;
  • или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре. Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6

Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы

Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.

К такому выключателю будет подсоединено три провода

Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.

Одноклавишный выключатель без лицевой панели

При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.

К двухклавишному выключателю подходят два провода

Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.

Правильное соединение проводов в распределительной коробке

Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Основные выводы

Произвести подключение люстры или потолочного светильника можно только, внимательно ознакомившись с основами электротехники и требованиями по безопасности.

  1. Все работы должны проводиться только при отключенном на электрощите автомате.
  2. Весь инструментарий необходимо подготовить еще до начала работ. Ручки должны быть изолированными.
  3. В случае отсутствия маркировки можно произвести позвонку контактов с помощью индикаторной отвертки или вольтметра.
  4. При группировке проводов необходимо объединять их в группы по «фазам» и «нулевкам».
  5. Скручивая контакты прибора и домовой проводки, следует использовать клеммы или самостоятельно заизолировать места соединений.
  6. Во всех новых домах присутствуют кабели заземления, которые необходимо соединять с их аналогами в приборах или при неиспользовании изолировать.

Основные правила подключения осветительных приборов распространяются на все конструкции: от самых простых до сложных. Зная схему, справиться с этой работой может даже начинающий мастер.

Предыдущая

Люстры4 простых шага, как самому поменять люстру на натяжном потолке

Следующая

ЛюстрыОсобенности замены люстры

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Нормы и порядок измерения сопротивления изоляции кабеля
замер сопротивления изоляции
Схема подключения люстры
