для чего применяются плавкие предохранители

Специфика замены предохранителя

Чтобы произвести замену вставки плавкой, нужно сначала выяснить причину её перегорания.

Обычно, столь неприятное явление наблюдается при нарушении целостности проводов или же в результате сбоя работы оборудования.

При неисправностях генератора и электрических сетей перегорание предохранителей также возможно.

Определить, какой именно предохранитель перегорел, очень просто даже без специальных приборов: если есть подозрение, что сгорел какой-то конкретный предохранитель, нужно его просто извлечь из гнезда, а на его место поставить, к примеру, отвёртку.

для чего применяются плавкие предохранители

Включённое заранее оборудование, нужно отключать в произвольной последовательности.

Если в процессе отключения между гнёздами будет появляться искра, то это укажет, какое именно устройство пришло в негодность.

Но не забудьте, что на отвертке должна быть изоляционная ручка, а на руках у вас должны быть диэлектрические перчатки.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Типы предохранителей При прохождении номинальных токов через проволоку вставки, она незначительно нагревается, не достигая температуры плавления. Спрашивайте, я на связи!

Общие правила расчета

Для того, чтобы сделать правильный расчет плавких вставок предохранителей, необходимо учитывать номинальное напряжение. Это значение должно быть таким, при котором предохранитель отключает электрическую цепь. Основным показателем служит минимальное напряжение, предусмотренное для основания и плавкой вставки.

для чего применяются плавкие предохранители

Еще один важный показатель, который должен учитываться при расчетах – напряжение отключения. Этот параметр заключается в мгновенном значении напряжения, появляющегося после срабатывания самого предохранителя или плавкой вставки. Как правило, в расчет принимается максимальное значение этого напряжения.

Кроме того, в обязательном порядке учитывается ток плавления, от которого зависит диаметр проволоки, установленной внутри. Когда выполняется расчет плавкой вставки предохранителя, для каждого металла этот показатель имеет собственное значение и выбирается с помощью таблицы или калькулятора. Материал и размер вставок должен обеспечить требуемые защитные характеристики. Длина вставки не может быть слишком большой, поскольку это влияет на гашение дуги и общие температурные характеристики.

для чего применяются плавкие предохранители

Расчетная мощность нагрузки обычно указывается в маркировке изделия. В соответствии с этим параметром выполняется расчет номинального тока предохранителя по формуле: Inom = Pmax/U, в которой Inom является номинальным током защиты, Pmax – максимальная мощность нагрузки, а U – напряжение питающей сети.

Выбор плавких предохранителей

В наше время предохранители с плавкими вставками уходят уже в прошлое

В новых проектах предохранители практически не применяют, по крайней мере я не применяю))) Сегодня речь пойдет о том, на что следует обращать внимание при выборе плавкой вставки предохранителя

Для защиты электрических сетей и электродвигателей могут быть использованы автоматические выключатели либо плавкие предохранители. О достоинствах и недостатках этих двух аппаратов я расскажу в другой раз.

Я не сторонник применения плавких предохранителей, но бывают ситуации, когда нужно выбрать плавкую вставку для предохранителя. В большинстве случаях трудностей возникнуть не должно. Основное условие это то, чтобы номинальный ток плавкой вставки был выше номинального тока защищаемой цепи и напряжение предохранителя совпадало с напряжением сети. Но что делать, если нам необходимо подобрать плавкую вставку предохранителя для защиты двигателя до 1кВ?

Как известно, у двигателей при пуске возникают большие пусковые токи. Если этим пренебречь, то наш предохранитель при пуске сразу перегорит. А этого не должно происходить!

В этом случае нужно руководствоваться п.5.3.56 ПУЭ.

Для электродвигателей с легкими условиями пуска отношение пускового тока электродвигателя к номинальному току плавкой вставки должно быть не более 2,5, а для электродвигателей с тяжелыми условиями пуска (большая длительность разгона, частые пуски и т.п.) это отношение должно быть равным 2,0-1,6.

Например, подберем предохранитель для двигателя (АИР100L2), который нарисован в шапке моего блога. Потребляемый ток 10,8А, Iп/Iн=7,5. Если бы не учитывали пусковой ток, то выбрали бы, например, ППН-33 с плавкой вставкой на 16А. Будем считать, что данный двигатель установлен на системе вентиляции и пуск у данного двигателя будет легким. Поэтому 10,8*7,5=81А – пусковой ток двигателя.

Iп/Iпл.вс.<=2,5

Iпл.вс.=81/2,5=>32,4А

Отсюда следует, чтобы плавкая вставка не перегорела при пуске данного двигателя, номинальный ток предохранителя должен быть более 32,4А, т.е. ППН-33 с плавкой вставкой на 36А.

Ниже представлена таблица рекомендуемых значений номинальных токов плавких предохранителей для защиты силовых трансформаторов 6/0,4 и 10/0,4кВ.

Sт.ном. защищаемого тр-ра, кВА Iном, А
трансформатора на стороне предохранителя на стороне
0,4кВ 6кВ 10кВ 0,4кВ 6кВ 10кВ
25 36 2,4 1,44 40 8 5
40 58 3,83 2,3 60 10 8
63 91 6,05 3,64 100 16 10
100 145 9,6 5,8 150 20 16
160 231 15,4 9,25 250 31,5 20
250 360 24 14,4 400 50 40 (31,5)
400 580 38,3 23,1 600 80 50
630 910 60,5 36,4 1000 160 80

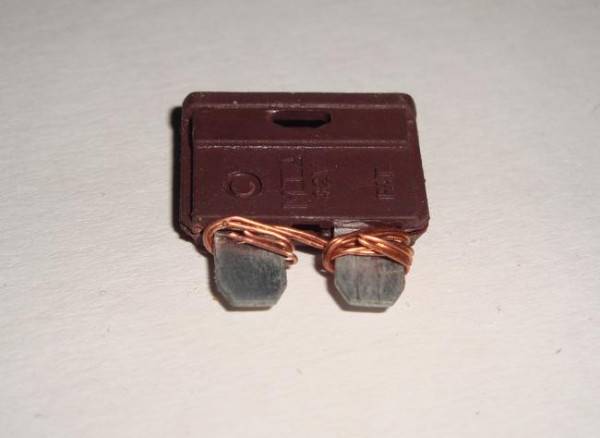

Для любителей жучков привожу таблицу соответствия диаметра медной проволоки и номинального тока плавкой вставки. Здесь вам понадобится штангельциркуль для измерения диаметра проволоки.

Номинальный ток вставки, А Число проволок Диаметр медной проволоки, мм
2 1 0,12
3 1 0,16
6 1 0,25
10 1 0,33
15 1 0,45
20 1 0,5
25 1 0,6
35 1 0,75
40 1 0,8
40 2 0,5
50 1 0,9
70 1 1,1
70 2 0,75
80 1 1,2
80 2 0,8
100 1 1,35
100 2 0,9

А вы часто применяете предохранители?

Советую почитать:

Выбор электрических аппаратов и проводников по условиям короткого замыкания

Маркировка УЗО

Подключение электрооборудования II класса защиты

Компактные счетчики электроэнергии

Как сделать индикатор перегорания предохранителя своими руками

В продаже есть автомобильные предохранители с индикатором их неисправности. В корпусе предохранителя вмонтирована миниатюрная лампочка накаливания или светодиод, начинающие светиться при перегорании предохранителя. Такой индикатор перегорания авто предохранителя можно собрать своими руками по ниже предложенной на фотографии электрической схеме.

Для этого достаточно подсоединить параллельно контактам предохранителя, любой светодиод VD1 через токоограничивающий резистор R1 или миниатюрную лампочку, рассчитанную на напряжение 12 В. Индикатор перегорания предохранителя можно смонтировать как в корпусе предохранителя, так и установить на колодке его держателя. Второй вариант предпочтительнее, так как при замене предохранителя индикатор останется на месте. Индикатор не будет светить при перегоревшем предохранителе, если не подключена нагрузка.

Популярные статьи  Реле контроля напряжения 1-фазное

Приведенная на фотографии схема индикатора перегорания предохранителя или срабатывании автоматического выключателя с успехом может работать и в бытовой электросети при питающем напряжении 220 В.

Достаточно увеличить номинал резистора R1 до 300-500 кОм и для защиты светодиода VD1 от пробоя обратным напряжение дополнить схему диодом VD2 любого типа, рассчитанного на обратное напряжение не менее 300 В. Подойдет, например, широко применяемый отечественный диод КД109Б или импортный 1N4004.

Для сети переменного тока 220 В можно индикатор перегорания предохранителя или автоматического выключателя сделать на неоновой лампочке.

О принципе работы схем индикаторов и о расчете номиналов резистора с помощью онлайн калькулятора в зависимости от типа используемого светодиода или неоновой лампочки с примерами монтажа вопрос подробно рассмотрен в статье сайта «Схема подключения выключателя с подсветкой».

Post Views:
365

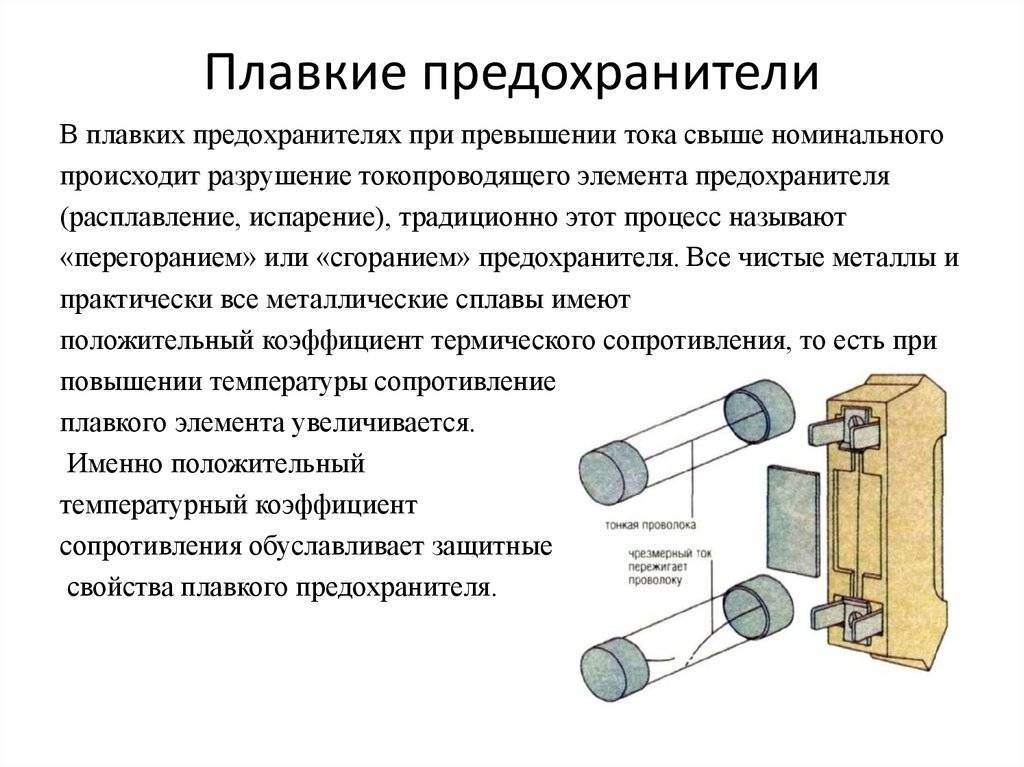

Принцип действия плавких предохранителей

Принцип действия одноразовых защитных устройств очень простой. Внутри каждого из них находится калиброванная проволока, соединяющая контакты. Если значение тока не превышает предельно допустимых норм, происходит ее нагрев примерно до 70 градусов. Когда электрический ток превышает установленный номинал, нагрев проволоки существенно увеличивается. При определенной температуре она начинает плавиться, в результате чего происходит разрыв электрической цепи. Перегорание проводка происходит практически мгновенно. Из-за этого предохранители и получили свое название – плавкая вставка.

В разных конструкциях плавкой вставки предохранителя подбирается таким образом, чтобы срабатывание происходило при установленном значении тока. В процессе эксплуатации плавкие предохранители периодически выходят из строя и подлежат замене. Как правило их не ремонтируют, однако многие домашние мастера вполне успешно проводят их реставрацию.

Поскольку перегорает лишь сама проволока, а корпус остается целым, необходимо заменить ее и устройство продолжит выполнять свои функции. Новые технические характеристики зачастую не только не уступают старому прибору, но и во многом превосходят его, поскольку качество ручной сборки всегда выше заводской. Основным условием является правильный выбор материала проводника и расчет его сечения.

Специфика замены предохранителя

Чтобы произвести замену вставки плавкой, нужно сначала выяснить причину её перегорания.

Обычно, столь неприятное явление наблюдается при нарушении целостности проводов или же в результате сбоя работы оборудования.

При неисправностях генератора и электрических сетей перегорание предохранителей также возможно.

Определить, какой именно предохранитель перегорел, очень просто даже без специальных приборов: если есть подозрение, что сгорел какой-то конкретный предохранитель, нужно его просто извлечь из гнезда, а на его место поставить, к примеру, отвёртку.

Как делать не нужно.

для чего применяются плавкие предохранители

Включённое заранее оборудование, нужно отключать в произвольной последовательности.

Если в процессе отключения между гнёздами будет появляться искра, то это укажет, какое именно устройство пришло в негодность.

Но не забудьте, что на отвертке должна быть изоляционная ручка, а на руках у вас должны быть диэлектрические перчатки.

Плавкие предохранители: устройство

Основой предохранителя является так называемая плавкая вставка. Именно она перегорает при перегрузке или коротком замыкании. Для погашения дуги, образующейся при перегорании вставки, вставку окружают дугогасящим приспособлением. В предохранители ПН это камера с мелкозернистым кварцевым песком. В предохранители ПР это фибровый трубчатый патрон.

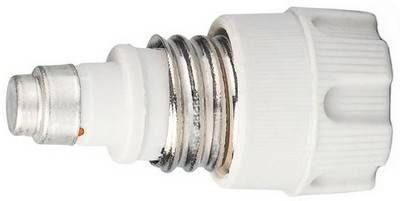

Отдельно хочется остановиться на предохранителях пробочного типа.

для чего применяются плавкие предохранители

Вы их могли встречать, в старых, да и не очень старых, квартирах и домах. По конструкции это стационарно установленный патрон, в который вворачивается плавкий предохранитель с цоколем. При аварийной ситуации пробка перегорает. В современном исполнении пробка может быть с кнопкой, которая является аналогом выключателя.

После аварии, кнопка взводит предохранитель в рабочее положение.

Определение целости плавких вставок и токоограничивающих сопротивлений и соответствия их проектным данным.

Проводится в межремонтный период.

Плавкие вставки и токоограничивающие сопротивления должны быть калиброванными.

Недостаткиипреимуществаплавкихпредохранителей

Недостатки

· Возможность использования только один раз.

· Большим недостатком плавких предохранителей является конструкция, дающая возможность шунтирования, то есть использования «жучков», приводящих к пожарам.

· В цепях трёхфазных электродвигателей при сгорании одного предохранителя инициируется пропадание одной фазы, что может привести к выходу из строя электродвигателя (рекомендуется использовать реле контроля фаз).

· Возможность необоснованной замены на предохранитель номиналом выше.

· Возможный перекос фаз в трёхфазных электроцепях при больших токах.

Преимущества

· В асимметричных трёхфазных цепях при аварии на одной фазе, питание пропадёт только на одной фазе, а остальные две фазы продолжат дальше снабжать нагрузку (не рекомендуется такое практиковать при больших токах, так как это может привести к перекосу фаз)

· Из-за медленной скорости срабатывания, плавкие предохранители можно использовать для селективности.

· Так же селективность самих плавких предохранителей относительно друг друга (при последовательном соединении) имеют более простой расчёт селективности, нежели у автоматического предохранителя: номинальные токи последовательно соединённых предохранителей должны отличаться друг от друга в 1,6 раз или больше.

· Из-за более простой конструкции чем у автомата защиты, почти исключена возможность т. н. «поломки механизма» — в случае аварийной ситуации предохранитель полноценно обесточит цепь.

· После замены плавкой вставки предохранителя в цепи получается защита с характеристиками, заявленными производителем в отличие от случая с использования автоматического выключателя с подгорающими контактами.

Заключение

При обслуживании находящейся в эксплуатации аппаратуры, в зависимости от страны, где она была произведена, могут встречаться предохранители, выполненные в соответствии с национальными стандартами. Чаще всего аналогичные приборы имеются и в номенклатуре, регламентируемой международными стандартами, но в сомнительных случаях при замене всегда желательна дополнительная идентификация прибора.

Несмотря на то, что плавкие предохранители исторически являются первыми элементами защитных цепей и применяются в электротехнике более сотни лет, они не стали «вымирающим видом», как это прогнозировали некоторые специалисты в 30-50-е годы прошлого века, когда начиналось промышленное внедрение автоматов защиты, а наоборот, существенно расширили область своего применения, являясь надежным средством защиты в аварийных ситуациях и, по сути, «последним рубежом» в защите дорогостоящих и сложных силовых электронных систем.

Списоклитературы

1. Чебовский О. Г. и др. Силовые полупроводниковые приборы. Справочник. 2-е изд. М.: Энергоатомиздат, 1985

2. А. Чунихин Электрические аппараты.- М.: Энергия, 1988. 2 Л.А Родштейн Электрические аппараты низкого напряжения.- М.: Энергия, 1964.

Популярные статьи  Работа реле времени с задержкой включения

3. «Электрооборудование распределительных устройств до и выше 1000 вольт». М.У.К.Л.Р. — Алматы. АИЭС,2008.16с

4. http://reftrend.ru/865185.html

5. http://almih.narod.ru/lib-en/fuse.htm

Размещено на Allbest.ru

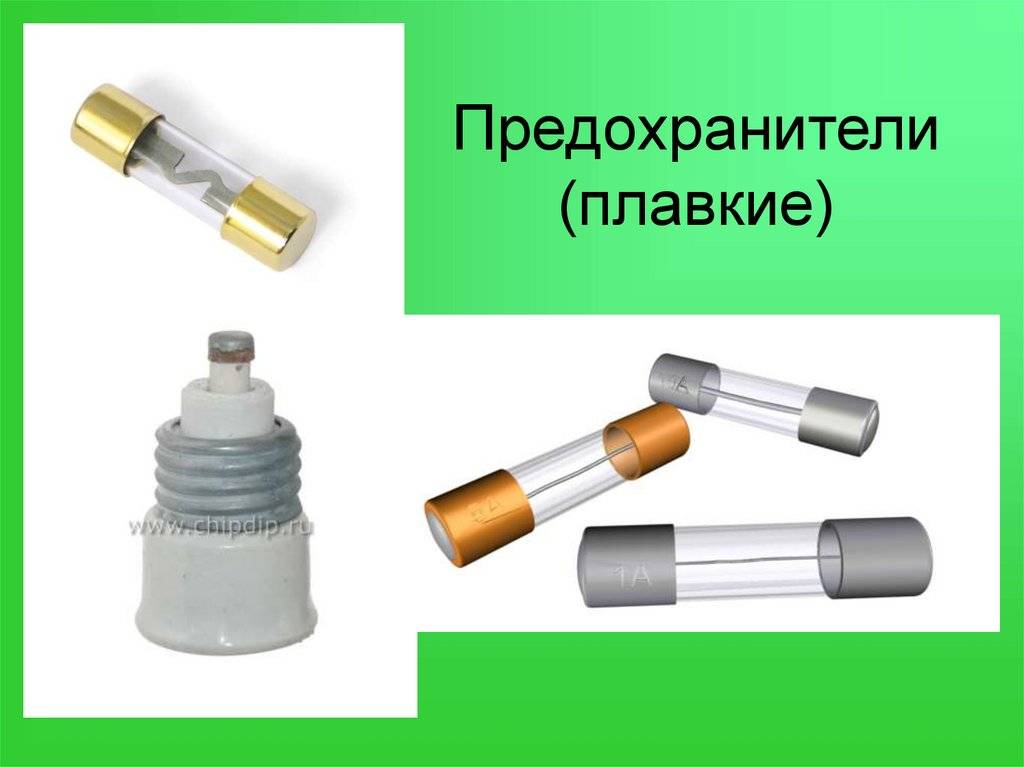

Виды предохранителей

Источники питания 24 и 12 Вольт

Основным и наиболее важным этапом является выбор плавких вставок предохранителей. Это необходимо, учитывая различные условия в которых применяются следующие разновидности электропредохранителей:

Электропредохранители вилочные. Данный тип токопроводящих устройств зачастую работает в цепи постоянного тока. Конструкция выполнена в виде расположения электроконтактов с одной стороны, а плавкой части с обратной.

Вилочные предохранительные элементы подразделяются на:

  1. вилочные обычные;
  2. вилочные миниатюрных размеров.

Электропредохранители пробковые. Один из самых часто встречающихся видов. В основе конструкции лежит корпус, изготовленный из фарфора. Во внутренней части корпуса располагается тонкая проволока, которая сгорает в случае аварийного режима. В блок корпуса входит грузик, определяющий состояние предохранительного компонента. Каждый грузик имеет определённый цвет, соответствующий необходимой силе тока. В случае его свисания на участке проволоки, требуется его замена.

Разновидности конфигураций и назначение:

  1. DIAZED – применим в системе, элементы которой выполнены для самых различных требований методов установки.
  2. NEOZED – такой тип позволяет безопасно произвести замену плавких элементов при обесточенном состоянии.

Номинальный ток плавкой вставки выбирается исходя из максимальной мощности сети.

Величины токов согласно цвета чеки

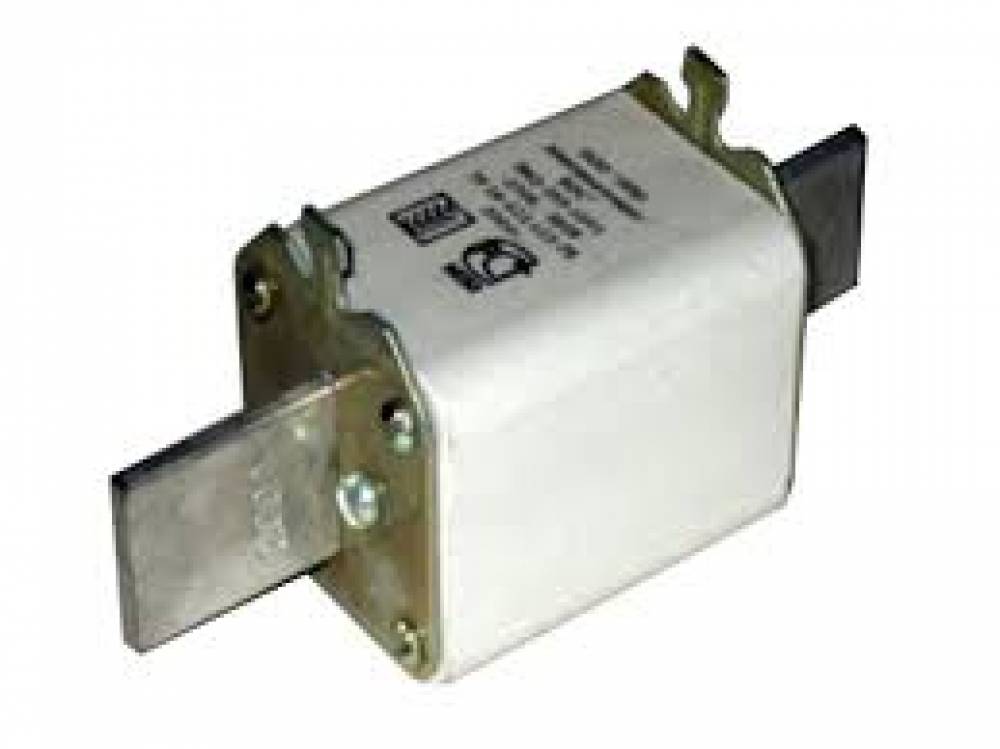

Электропредохранители ножевые. Данная разновидность применяется на линиях электроустановок, с рабочей величиной тока порядка 1200 – 1300 А. В свою очередь являются очень опасными для здоровья человека. Использование таких разновидностей компонента токопроводящей системе ведет к очень жесткому выполнению всех требований техники безопасности. На таких объектах работают только персонал, имеющий соответствующую квалификацию.

Ножевой электрический предохранитель по значению тока делится:

  1. 000 ( ˂ 100 А);
  2. 00 ( ˂ 160 А);
  3. 0 (˂ 250 А);
  4. 1 ( ˂ 355 А);
  5. 2 ( ˂ 500 А);
  6. 3 ( ˂ 800 А);
  7. 4а ( ˂ 1250 А).

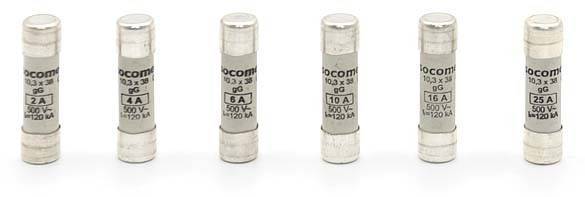

Вставки слаботочные. Основное их назначение это — защита маломощных электрических цепей. Конструкция имеет стеклянный корпус, выполненный в виде цилиндра с металлическими элементами, соединенными токопроводящей проволокой. При коротком замыкании происходит сгорание проволоки, которая в свою очередь размыкает цепь и сохраняет неповрежденными остальные элементы схемы.

Такие корпуса выполняются с различными габаритными размерами (в мм):

  1. 3 х 15;
  2. 5 х 20;
  3. 7 х 15;
  4. 10 х 38.

Подведя итог рассмотрения плавких предохранителей, стоит отметить что предохранители должны применяться во многих электрических устройствах во избежание повреждения их элементов

Кроме вышесказанного имеет смысл обратить внимание на их достоинства и недостатки

Достоинства:

  1. невысокая стоимость;
  2. в случае высокого скачка тока, электропредохранитель полностью размыкает электрическую цепь.
  3. в случае выхода из строя предохранителя, имеется возможность простой замены токопроводящего элемента.

Недостатки:

  1. использование предохранителя лишь один раз, потом выполняется его замена;
  2. замена токопроводящего элемента на электропредохранитель большего номинала;
  3. при использовании трехфазных электродвигателей, рекомендуется использовать реле фаз, во избежание сгорания одного из предохранителей.

В последнее время многие производители применяют для разработки современные стандарты качества, для того чтобы блок каждого токопроводящего элемента мог достойно конкурировать с европейскими и мировыми аналогами.

Таким образом, защита электрических цепей с помощью различных предохранителей является одним из самых простых, надежных и дешевых способов.

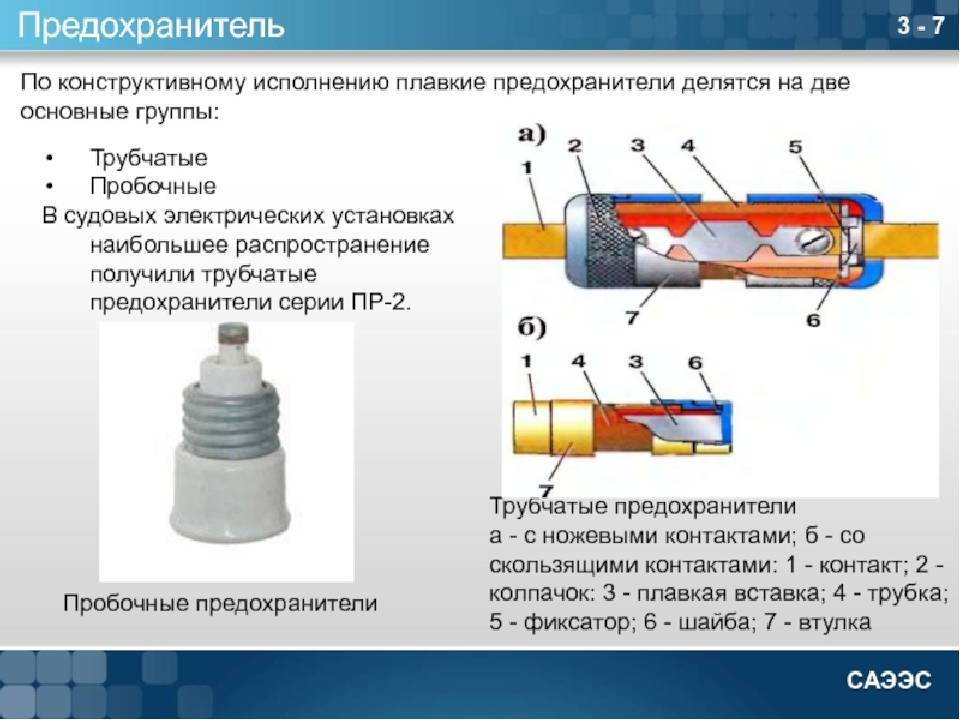

Конструкционные разновидности

Наибольшее распространение сегодня получили такие типы плавких предохранителей:

Трубочные. Основные детали монтируются внутри закрытого фибрового корпуса, получившего способность к газогенерации. Когда запускается процесс увеличения температуры, внутри предохранителя начинается повышение давления. После достижения определенного значения происходит отключение цепи.

Пробочные. Фарфоровое основание содержит пластины с винтом и резьбовой гильзой, на концах которых присоединены связанные металлическим проводником контакты. Чтобы закрепить пластмассовый чехол на аппарате, необходимо завинтить кольцо. Перегоревшая пробка утилизируется, так как ее собственноручное восстановление невозможно осуществить.

Способ закрывания расплавляющегося проводника управляет типом внешних эффектов, возникающих после отключения энергии. Этот признак позволяет существовать таким видам предохранителей, среди которых популярны:

Открытые. Возникающая дуга обладает неограниченными размерами. Частицы расплавленного металла свободно проникают в окружающую среду, увеличивая вероятность возгорания окружающих поверхностей.

Полузакрытые. Аппарат оборудован оболочкой, которая закрывается максимум с двух сторон. Присутствующие возле сработавшего предохранителя люди рискуют получить травмы от пламени и разлетающегося металла.

Закрытые. Сгоревшие элементы расположенной в сплошном корпусе проволоки неспособны выбраться за пределы стенок, а также навредить человеческому здоровью.

Перед тем, как выбрать плавкий предохранитель, необходимо знать, что при гашении дуги могут применяться различные методы. Первый разрешает использовать порошки, волокна и зернистые фракции совместимых материалов. Второй предлагает организовать перемещение газов или управлять возникающим в патроне давлением.

Некоторые модели заменяются без отключения электрической энергии. При совершении этих действий запрещается касаться руками находящихся под высоким напряжением элементов. При невозможности выполнения операций прибор принудительно обесточивается.

Принцип работы предохранителя

В автомобилях используются плавкие предохранители и подбираются в соответствии с номинальной допустимой нагрузкой. В случае чрезвычайной ситуации, когда напряжение возрастает, плавкая вставка предохранителя разрушается и размыкает электрическую цепь.

Процесс саморазрушения запускается в случае:

  • Короткого замыкания – возникает в том случае, если была нарушена изоляция токопроводящих частей или неправильного подключения приборов. Проблема перетертых кабелей изоляции в автомобиле вообще одна из самых частых причин перегорания предохранителей.
  • Несовместимости мощностей устройства-потребителя и номинальной силы тока, дозволенная для конкретной электрической цепи. С этой проблемой сталкиваются те, кто решил установить в свою машину дополнительное электрооборудование (освещение, магнитолы и иже с ними). Такие мощные потребители энергии питаются от базовой электропроводки, которая не рассчитана на столь высокую величину тока. Из-за превышения мощности тока провода оплавляются и приводят к короткому замыканию, что и выводит предохранители из строя.

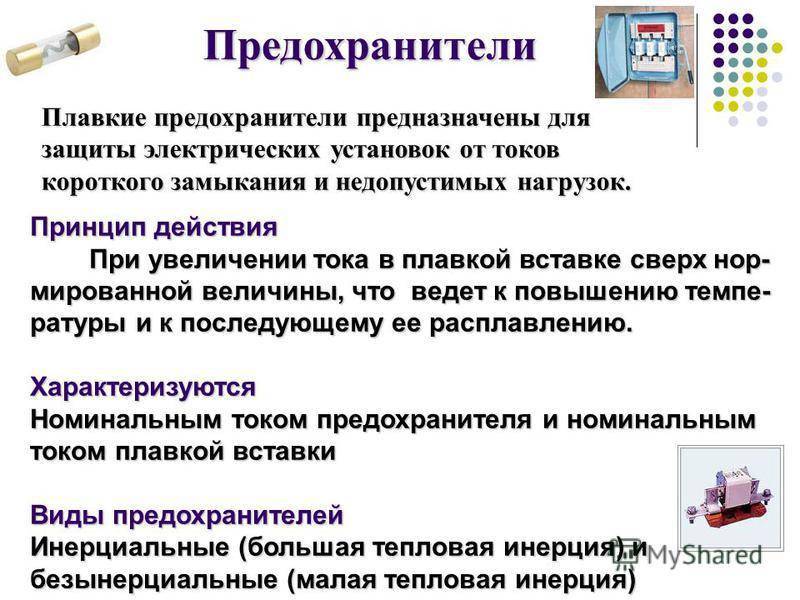

Плавкие предохранители

Предохранители предназначены для защиты электрических сетей от перегрузок и коротких замыканий. Наибольшее распространение получили плавкие предохранители. Они дешевы и просты по устройству.

Плавкий предохранитель состоит из двух основных частей: корпуса (патрона) из электроизоляционного материала и плавкой вставки. Концы плавкой вставки соединены с клеммами, с помощью которых предохранитель включается в линию последовательно с защищаемым потребителем или участком цепи. Плавкая вставка выбирается с таким расчетом, чтобы она плавилась раньше, чем температура проводов линии достигнет опасного уровня или перегруженный потребитель выйдет из строя.

По конструктивным особенностям различают пластинчатые, патронные, трубочные и пробочные предохранители. Сила тока, на который рассчитана плавкая вставка, указывается на ее корпусе. Оговаривается также максимально допустимое напряжение, при котором может использоваться предохранитель.

Популярные статьи  Устройство автоматического повторного включения

Основной характеристикой плавкой вставки является зависимость времени ее перегорания от тока (рис.1). Эта кривая снимается экспериментально: берется партия одинаковых предохранителей, которые последовательно пережигаются при разных токах. Замеряется время, по истечении которого вставка перегорает, и ток, проходящий через вставку. Каждому току соответствует определенное время перегорания вставки. По этим данным и строится временная характеристика.

На этой кривой особо выделяются следующие токи, которые используются для выбора плавких вставок:

Imin — наименьший из токов, расплавляющих вставку (при этом токе вставка еще плавится, но в течение неопределенно продолжительного времени (1-2 ч); при меньших токах вставка уже не расплавляется);

I10 — ток, при котором плавление вставки и отключение сети происходит через 10 с после установления тока;

Iном — номинальный ток вставки, т.е. ток, при котором вставка длительно работает, не нагреваясь выше допустимой температуры.

Токи связаны простым соотношением: Iном =I10 /2,5.

При графическом изображении зависимости времени перегорания вставки от тока по оси абсцисс иногда откладывают не абсолютное значение тока, а отношение тока к его номинальному значению.

Таблица 1 позволяет определить требуемый диаметр плавкой вставки в зависимости от номинального тока. Минимальный ток определяют из приближенного соотношения: Imin =(1,3. 1,5)×Iном .

Диаметр провода, мм

ГОСТ Р 50339.0-92 Низковольтные плавкие предохранители. Общие требования.

ГОСТ Р 50339.1-92 Низковольтные плавкие предохранители. Часть 2. Дополнительные требования к плавким предохранителям промышленного назначения.

ГОСТ Р 50339.2-92 Низковольтные плавкие предохранители. Часть 2-1. Дополнительные требования к плавким предохранителям промышленного назначения. Разделы 1-3.

ГОСТ Р 50339.3-92 Низковольтные плавкие предохранители. Часть 3. Дополнительные требования к плавким предохранителям бытового и аналогичного назначения.

ГОСТ Р 50339.4-92 Низковольтные плавкие предохранители. Часть 4. Дополнительные требования к плавким предохранителям для защиты полупроводниковых устройств.

Преддуговое время — время между появлением тока, достаточного для расплавления плавкого элемента(ов), и моментом возникновения дуги.

Время дуги — время между моментами возникновения и окончательного погасания дуги.

Время отключения — сумма преддугового времени и времени дуги.

Номинальный ток плавкой вставки — значение тока, который плавкая вставка может длительно проводить в установленных условиях без повреждений.

Времятоковая характеристика — кривая зависимости преддугового времени или времени отключения от ожидаемого тока в установленных условиях срабатывания.

Примечание: для времени больше 0,1 с практически можно пренебречь разницей между преддуговым временем и временем отключения.

Условный ток неплавления — установленное значение тока, который плавкая вставка способна пропускать в течение установленного (условного) времени, не расплавляясь.

Условный ток плавления — установленное значение тока, вызывающего срабатывание плавкой вставки в течение установленного (условного) времени.

185.154.22.117 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам.

Как измерять диаметра проволоки

Диаметр тонкого провода лучше всего измерять . Если под рукой нет микрометра для измерения диаметра проволоки, то можно воспользоваться обыкновенной линейкой.

Нужно намотать 10-20 витков к витку проволоки на линейку, поделить количество закрытых миллиметров на количество намотанных витков. Получите диаметр. Например, у меня намотано 10 витков провода, и они закрыли 6,5 мм. Делим 6,5 на 10. Диаметр провода получается равным 0,65 мм. 0,05 мм занимает изоляция. Следовательно, реальный диаметр составляет 0,6 мм.

Такой провод подойдет для изготовления предохранителя на 30 А. Провод мотал толстый для большей наглядности. Чем больше намотаете витков на линейку, тем точнее будет результат измерений. Нужно наматывать не менее одного сантиметра. Если в наличии проволока малой длины, то намотайте ее на любой стержень, например, отвертку, зубочистку или карандаш, а линейкой измерьте ширину намотки.

  Онлайн калькулятор для расчета диаметра провода
  Ширина намотки на линейке, мм:
  Количество витков:


Результаты измерений можете обработать с помощью онлайн калькулятора. Для определения диаметра провода достаточно в окошках ввести ширину намотки, количество витков и нажать «Рассчитать диаметр провода».

Выбор и проверка предохранителя

Выбирая, какой предохранитель нужно именно вам, необходимо иметь в виду ряд условий. Выбирая новую деталь, необходимо обращаться только к проверенным производителям, отвечающим за качество своей продукции. Желательно посоветоваться с другими автолюбителями, располагающими идентичным авто и нагрузкой на электрическую цепь

Это очень важно, так как большая часть предохранителей изготавливаются в Китае, где этот процесс никто не контролирует. Из-за некачественной продукции можно не только уничтожить электронику, но и весь автомобиль

Бывали случаи, когда сгорал блок с предохранителями, а сами предохранители оставались целыми.

Чтобы проверить качество детали, необходимо спровоцировать короткое замыкание вне автомобиля, и если предохранитель сгорит, значит, он качественный и можно брать всю партию, чтобы заменить испорченные в вашем авто.

Для создания искусственного короткого замыкания нужно примотать к концам предохранителя по проводу, а затем один из них подключить к плюсу, а второй к минусу и пустить по ним электрический ток с напряжением выше номинального.

Расположение предохранителей

Первое, с чем придется столкнуться автолюбителю при попытке проверить состояние предохранителей или заменить их, – поиск предохранительного блока. Дело в том, что выяснить, где предохранитель расположен, задача нетривиальная. В разных моделях машин блок с предохранителями расположен в разных частях салона или даже под капотом. Иногда количество предохранителей сильно возрастает, и производитель авто ставит по несколько блоков в разных частях машины. Из-за подобного беспорядка предложить универсальную схему или инструкцию для поиска предохранительного блока просто невозможно. Например, в машинах отечественного производства предохранители находятся под капотом (классический вариант расположения для «Жигулей»). В иномарках ситуация сложнее. Предохранители в «Тойоте-Королла» расположены справа от руля на приборной панели. Казалось бы, производители одной страны должны быть схожи в выборе расположения элементов, но на деле все иначе. Предохранители в «Ниссан-Альмера» расположены слева от руля, в небольшом кармане.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замыкания на землю в сетях 6–35 кв. расчёт уставок ненаправленных токовых защит
Расчет емкостного тока сети
для чего применяются плавкие предохранители
