Как проверить работу УЗО

Содержание

Когда необходимо проверять

В первую очередь УЗО рекомендуется проверить при покупке во избежание приобретения бракованного устройства. Методика предварительной проверки следующая:

  • проверить аппарат на предмет внешней целостности (повреждения корпуса недопустимы);
  • проверить соответствие маркировки на корпусе заданным требованиям (для бытового применения используются только УЗО типа А или АС);
  • проверить ход и фиксацию рычажного переключателя, он должен жестко фиксироваться в каждом из двух положений — вкл/выкл.

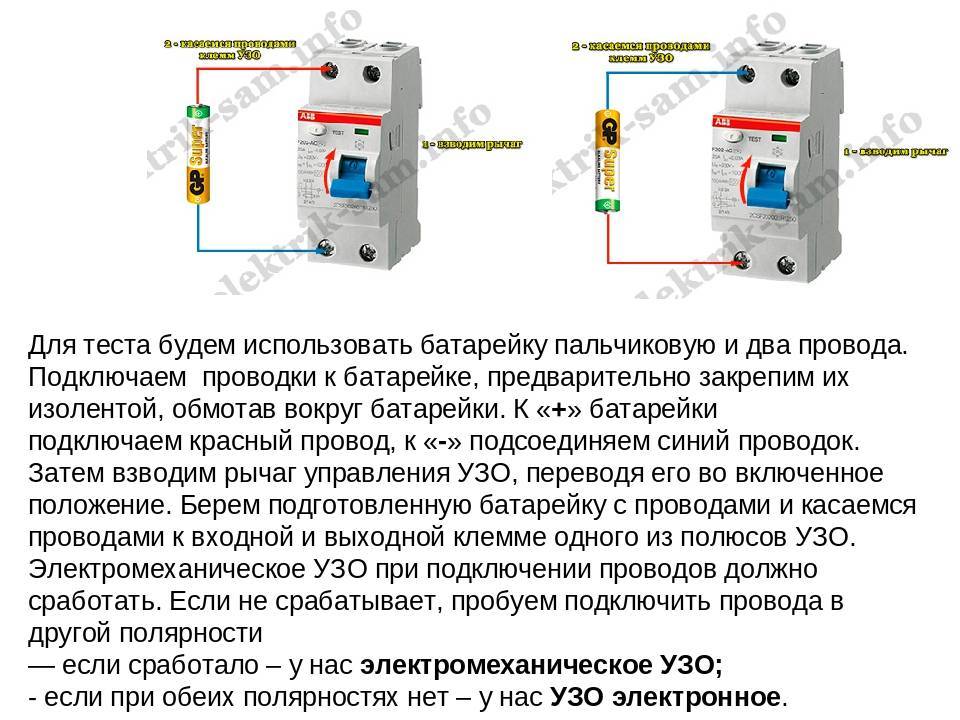

Если у вас с собой пальчиковая батарейка и отрезок электропровода или магнит, то вы можете использовать их для предварительной проверки УЗО — способы описаны ниже. Но следует помнить, что испытания батарейкой или магнитом допустимы только для электромеханических ВДТ.

Более дешевые электронные устройства нуждаются в подключении к источнику питания, поэтому испытание таких УЗО возможно только после покупки — на специальном стенде или после непосредственной инсталляции в электросеть.

Фактически для бытовых электросистем достаточно делать проверку раз в полгода. На производстве цикл проверочных работ стандартизирован, проверки проводятся по расписанию, данные вносятся в протокол проверки УЗО и журнал проверочных работ.

Проверка дифференциального автомата АД14 от ИЭК

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Принесли мне в электролабораторию (ЭТЛ) дифференциальный автомат АД14 от ИЭК с номинальным током 63 (А) и током утечки 30 (мА).

Тот еще динозавр, т.к. фирмы ИЭК (русскими буквами), как таковой уже не существует, а есть только IEK (латинскими буквами).

Да и устройств таких габаритов я уже давно не видел. Хотя поискав по каталогам IEK, все же нашел некий очень похожий дифавтомат АД14 от неизвестного мне производителя GENERICA. Что там делает этот бренд в каталогах IEK, я пока сказать не могу?!

Также подобные громоздкие дифавтоматы, причем двухполюсные, попадались мне как-то и у КЭАЗ (Курский электроаппаратный завод).

Итак, подозрения дифавтомата изначально падали на его дифференциальный элемент.

Если у дифавтомата закрыть ладонью правую часть, то у нас слева останется обычный четырехполюсный автомат.

Если закрыть ладонью левую часть, то справа у нас останется дифференциальный элемент, т.е. УЗО.

Так вот были подозрения именно на дифференциальный элемент, т.к. он постоянно срабатывал, что было видно по соответствующему индикатору (квадратной черной кнопке) на его корпусе.

Кстати, еще раз пользуясь случаем скажу, как же удобно, когда в дифавтомате имеется индикация срабатывания той или иной защиты (электромагнитная и тепловая защита или дифференциальная защита по току утечки), что значительно упрощает поиск причины срабатывания дифавтомата.

Естественно, что проще и быстрее проверить на работоспособность дифавтомат, нежели искать какие-либо неисправности в электропроводке, а вдруг, дифавтомат и вправду неисправен. Вот и проверим.

Сейчас вдаваться в подробности проверки дифавтомата я не буду. Если кому интересно, то читайте мою методику проверки УЗО и дифавтоматов, там все подробно расписано. А сейчас я проверю только дифференциальный элемент нашего экземпляра, а конкретно, произведу:

  • измерение отключающего дифференциального тока (тока уставки)
  • измерение времени срабатывания при разных кратностях тока (1-кратном, 2-кратном и 5-кратном)

1. Измерение отключающего дифференциального тока (тока уставки)

Для измерения отключающего дифференциального тока (тока уставки) в нашей электролаборатории имеется прибор MRP-200 от Sonel. Сейчас такой прибор уже снят с производства и вместо него выпускают более современный MRP-201. Но тем не менее мы пока довольствуемся тем, что имеем, да и прибор нас вполне устраивает.

Наш дифавтомат АД14 имеет тип «АС», т.е. срабатывает при возникновении переменного тока утечки (читайте про все разновидности и типы УЗО и дифавтоматов), является неселективным и имеет номинальный дифференциальный ток 30 (мА). Все эти параметры указаны непосредственно на его корпусе.

Теперь необходимо подключить наш дифавтомат к сети. Он является четырехполюсным и, соответственно, должен подключаться в трехфазную сеть 380 (В). Но я сделал чуть по-другому.

Во время проверки дифавтомата поблизости трехфазной сети 380 (В) у меня не было. Поэтому дифавтомат я подключил в однофазную сеть 220 (В), т.е. на один из фазных полюсов подключил фазу, а на нулевой полюс N — ноль.

Соответствующим образом подключил и нагрузку в виде розетки. Розетку я подключил для того, чтобы можно было проверять дифавтомат с помощью специальной вилки Uni Schuko прибора MRP-200.

В первую очередь нам необходимо проверить дифавтомат с помощью кнопки «Тест». Включаем дифавтомат и нажимаем на кнопку «Тест» — дифавтомат срабатывает.

Обратите внимание, что питающую фазу я подключил на тот полюс (третий полюс, клемма 5), где именно подключена цепочка кнопки «Тест» (резистор и контакт кнопки), а иначе при нажатии на кнопку ничего не произошло бы

Проверка функций УЗО

Существует пять действенных способа проверки на исправность системы отключения дифференциального автомата на ток утечки:

  • специальной кнопкой на корпусе выключателя;
  • гальваническим элементом, вырабатывающим напряжение в ходе химической реакции, попросту говоря, батарейкой;
  • имитацией ухудшения сопротивления изоляции, подключая резистор в цепь устройства;
  • с помощью постоянного магнита;
  • с помощью специального точного электронного прибора, выпускаемого для этих целей.

Рассмотрим каждый из способов проверки дифавтомата более подробно.

При нажатии на кнопку проверки работоспособности дифференциального автомата сразу же должно произойти автоматическое отключение его, если этого не произошло, то система УЗО, установленная в выключателе, неисправна. То есть, если кнопка тест не работает, последующая эксплуатация не будет обеспечивать надёжной защиты при пробое. Проверять таким способом стоит при правильно подключенном в сеть выключателе, так как некоторые дифавтоматы имеют электронную схему защиты и без подключения или при обрыве одного из питающих проводов, будь то ноль или фаза, срабатывать не будут. Данные автоматические выключатели со встроенным электромагнитным УЗО должны срабатывать и защищать человека от попадания под опасный ток, даже при обрыве нулевого подводящего проводника.

Проверка дифференциального автомата кнопкой ТЕСТ демонстрируется на видео-уроке:

Стоит заметить, что для правильной проверки дифференциального автомата с помощью кнопки «Тест» не обязательно подключение потребителей, то есть нагрузки к его полюсам.

Данным способом проверяются как двухполюсные автоматические выключатели, рассчитанные на 220 Вольт, так и выключатели, предназначенные для трёхфазных цепей. Дело в том, что любое дифференциальное защитное устройство работает на сравнении входящих и исходящих токов, а замыкая контакты батарейки на одном из полюсов автомата, имитируется перекос этих токов, от чего и срабатывает механизм отключения.

На видео ниже наглядно показывается, как проверить дифавтомат с помощью батарейки:

I = U/R

Отсюда R = U/I, где величина напряжения зависит от величины его в сети, то есть 220 В, а ток указан на самом дифференциальном автомате. Например, при указанном токе утечки 10 mA: 220В/10mA = 22 кОм, а при 30 mA: 220В/30 mA = 7,3 кОм. Чтобы увидеть этот ток утечки мультиметром или тестером, нужно выставить его на амперметр и подключить последовательно к резистору.

Популярные статьи  Реле контроля напряжения 1-фазное

Данное испытание можно проделать и лампочкой, но у неё очень низкое сопротивление и придется всё равно подключать дополнительный резистор. Для плавного изменения тока, можно в цепь также подключить диммер, применяющийся как регулятор яркости освещения ламп.

О том, как проверить дифавтомат с помощью резистора, подробно рассказывается на видео:

Таким способом в одном из электромагнитов, контролирующих и сравнивающих ток в цепи, наведётся магнитное поле, которое и даст сигнал на отключение автомата. Так проверить можно только электромагнитные, но никак не электронные дифавтоматы.

Данное устройство на уровне лабораторных исследований может произвести проверку и испытание как устройств защитного отключения, так и других более сложных измерений, вплоть до испытания высоковольтного электрооборудования. Но его стоимость для бытового использования, довольно, высока.

На видео наглядно показывается испытание дифференциального автомата измерителем UNI-T UT 582:

Вот мы и рассмотрели, как проверить дифавтомат на работоспособность батарейкой, магнитом и другими действенными способами. Надеемся, предоставленная информация была для вас полезной и понятной!

Рекомендуем также прочитать:

  • Как проверить УЗО на срабатывание
  • Причины срабатывания дифференциального автомата
  • Причины поражения электрическим током

Методы проверки от простых к сложным

Существует несколько способов проверить качество срабатывания УЗО. Ранжируя их по степени сложности, получаем следующий набор возможностей:

  1. проверка с помощью батарейки или магнита (только для электромеханических УЗО);
  2. тестирование с помощью кнопки «Т» или «Тест», если таковая есть;
  3. проверка с помощью контрольной лампы;
  4. с помощью реостата;
  5. проверка специальным прибором.

Как проверить работу УЗО

Самые первые в списке требуют минимум оборудования или не требуют его вовсе, а потому доступны любому человеку. Последними двумя способами проверки пользуются электромонтеры на производстве или сотрудники электротехнических лабораторий.

Методы выполнения проверки

Эффективных методик контроля способности УЗО корректно работать существует достаточно много. Их можно использовать и дома. В качестве примера следует рассмотреть некоторые из них.

Контроль кнопкой «Тест»

Такой вариант отличается широкой распространенностью по причине высокой безопасности. Проверка таким способом предполагает нажимание кнопки тестирования, расположенной на панели прибора. Такие действия не требуют соответствующей квалификации, и используется обычным потребителем. На кнопке имеется надпись в виде большой буквы «Т». Ей можно имитировать случаи, связанные с утечкой тока, проще говоря, прохождение тока в обход прибора.

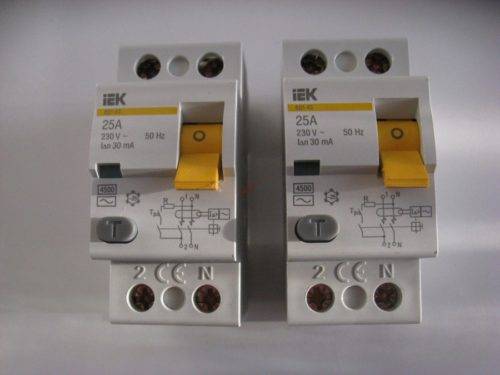

Как проверить работу УЗОУЗО IEK на 25 А. Кнопка «Тест» здесь имется серого цвета и крупных размеров

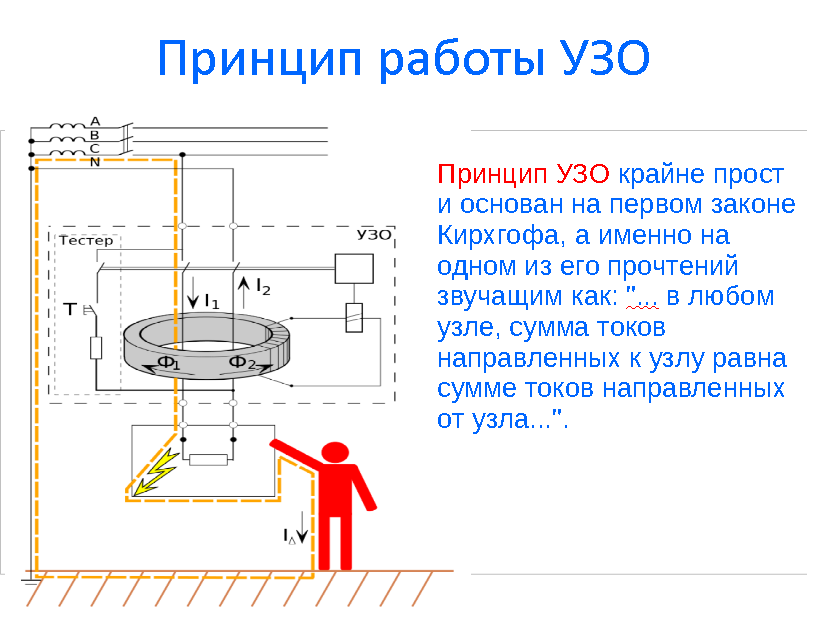

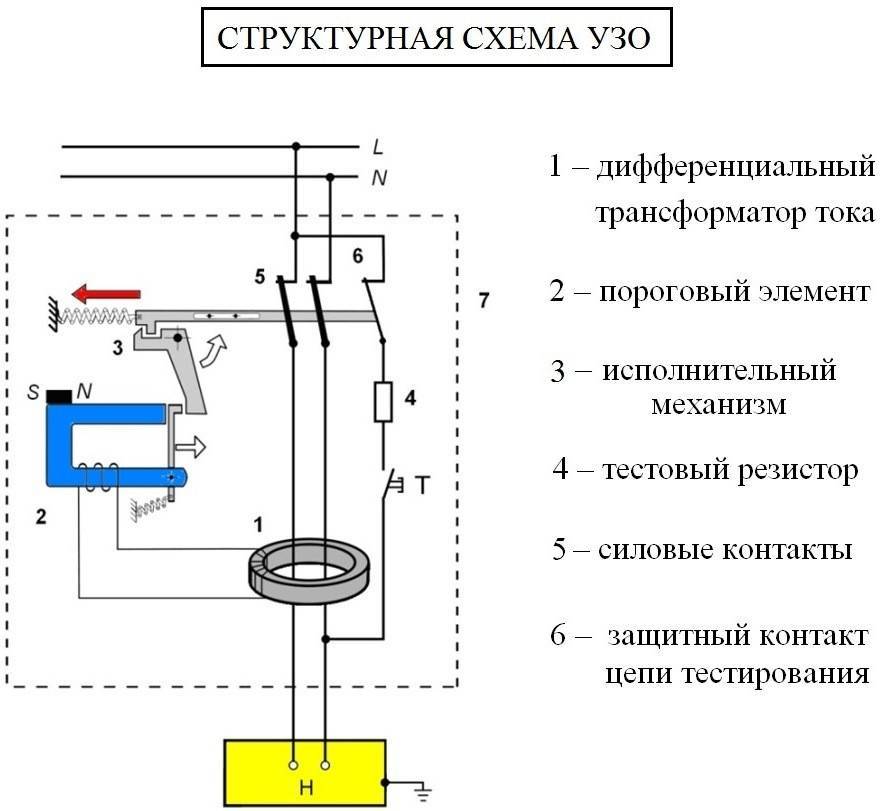

Внутри УЗО расположен резистор с величиной сопротивления, равной номинальной величине токовой утечки. Его подбор выполняется в зависимости от предположения прохождения электротока не выше той величины, что имеет дифференциальный ток, на значение которого рассчитано само устройство.

При корректной работе устройства и соответствующем подключении, оно должно срабатывать и отключать электроэнергию. Наличие встроенного функционала имитирует реальную утечку тока и его реакция должна состоять в моментальном отключении.

Контрольная лампочка

Применяя подобный метод, возможно гарантированно удостовериться в том, то устройство надежно и работает корректно исправно. Сработка УЗО производится только при наличии токовых утечек. Использованием подручных приборов в виде обычной лампочки и добавочных сопротивлений создается имитация настоящей утечки элетротока.

Для выполнения проверки таким способом требуется подготовить такие инструменты:

  • проводки;
  • лампочку накаливания на 10-15 Вт;
  • патрон, в который помещается электролампа;
  • сопротивления в определенном количестве;
  • инструменты для монтажа электротехнических устройств.

Сначала следует рассчитать величину тока, проходящего через лампочку. Для этих целей существует нехитрое выражение I=P/U. Значение Р отражает мощность, а U характеризует напряжение в электросети. При проведении несложных арифметических расчетов становится понятно, что для 25-ваттной лампочки величина, связанная с нагружением дифференциальным током утечки составит 114 мА.

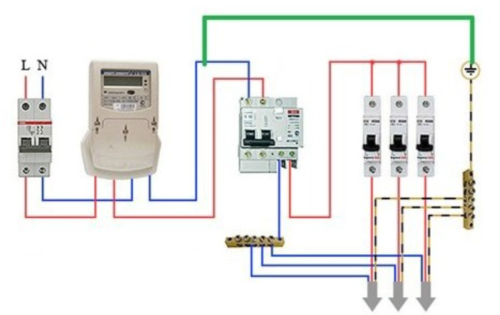

Как проверить работу УЗОСхема подключения защитного прибора. Рабочий проводник нельзя соединять с защитным проводником

Такой способ определения является по своей сути приближенным. Следует заметить, что расчетная нагрузка рабочего тока на УЗО равна 30мА, а нагружается 114 мА.

При использовании лампочки на 10 Вт, величина сопротивления будет соответствовать величине 5350 Ом. Величина силы тока составит 43мА. Это слишком большая сила тока для УЗО, предназначенного для 30мА. Для нормального проведения теста ее придется уменьшить, выполнить это можно посредством добавки дополнительного сопротивления.

Согласно паспортным характеристикам сработка прибора произойдет при утечке тока силой 30 мА. Сработка произойдет и при меньшей его величине, которая составит 15 – 25 мА.

В качестве наглядного пособия можно сделать такое устройство, где по цепи 230 В течет ток 30 мА. Если воспользоваться известной формулой R=U/I, то сопротивление в сети составит 7700 Ом (7,7 кОм). Известно, что и сама лампа обладает определенным сопротивлением. Оно равняется 5,35 кОм. Не хватает 2,35 кОм.

Как проверить работу УЗОПроверка УЗО с использованием контрольной лампы и добавления дополнительных сопротивлений

Проверка розеткой

Проверка УЗО посредством такой розетки отличается простотой и удобством.

Провод одним концом накладывается на фазу, а другой помещается на «ноль». Происходит срабатывание прибора, и электроэнергия отключается.

При отсутствии нуля проверить каждую розетку невозможно. Но состояние прибора можно проконтролировать там, где установлено УЗО, проще говоря, в самом электрическом щите. Одним концом провод соединяется с нулем, а второй с фазой.

Проверка УЗО на срабатывание: как в домашних условиях проверить своими руками? (инструкция + видео)

Иногда автоматическая защита электрической цепи не срабатывает в необходимый момент, и это влечет за собой неприятные последствия. Из-за этого такие устройства тщательно проверяются в процессе изготовления. Но не стоит полагаться на честность производителей проверка УЗО в домашних условиях, в любом случае, необходима, поскольку только она гарантирует работоспособность изделия.

Как проверить работу УЗО

Но не все знают, как это делается, поскольку есть отличия от защитного автомата. Пользователи не особо, разбирающиеся в электричестве могут запутаться в нюансах – устраним этот пробел и разберемся в этом вопросе вместе.

Как проверить работу УЗО

Краткое содержимое статьи:

Что проверяется

Чтобы пояснить, какие параметры должны быть проконтролированы в ходе проверки автоматических выключателей с контролем дифференциальной разности токов, напомним, что главная задача УЗО – не только обнаружить аварийную утечку тока, но и успеть отключить питание до возникновения необратимых повреждений.

В связи с чем, в ГОСТ Р 51327.1-2010 приведен полный список характеристик, используемых для экспертной оценки работоспособности прибора.

Часть из них используется при заводской аттестации и сертификации, но для оперативного контроля необходимы следующие данные:

  • номинальное напряжение и ток;
  • нормативный отключающий дифференциальный ток;
  • нормативный не отключающий дифференциальный ток;
  • время отключения.

Отдельно подчеркнём, что номинальное время отключения для УЗО находится в диапазоне от 0.04 до 0.3 секунд, и даже небольшое отклонение от этих значений могут свести к нулю все усилия по установке защиты.

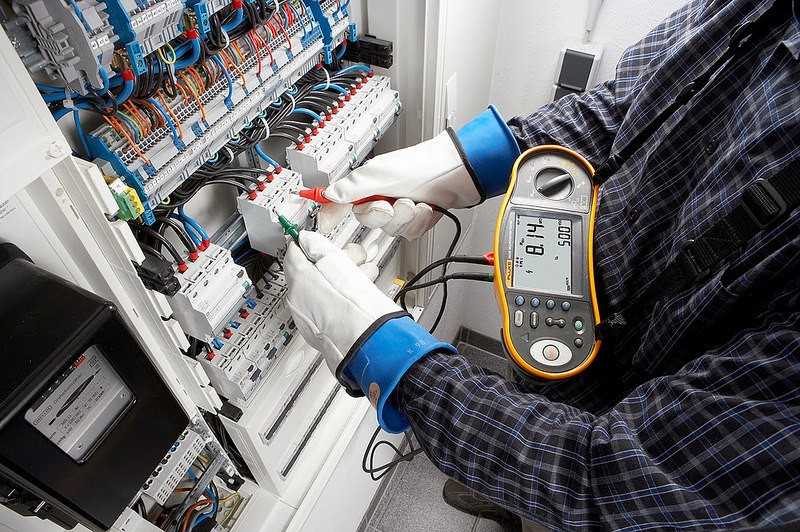

Очевидно, что зафиксировать такие значения можно только с помощью автоматической измерительной аппаратуры, поэтому в список оборудования ЭТЛ, как правило, входит специальный прибор для проверки функционирования УЗО, а методические указания пишутся с учётом его технических особенностей.

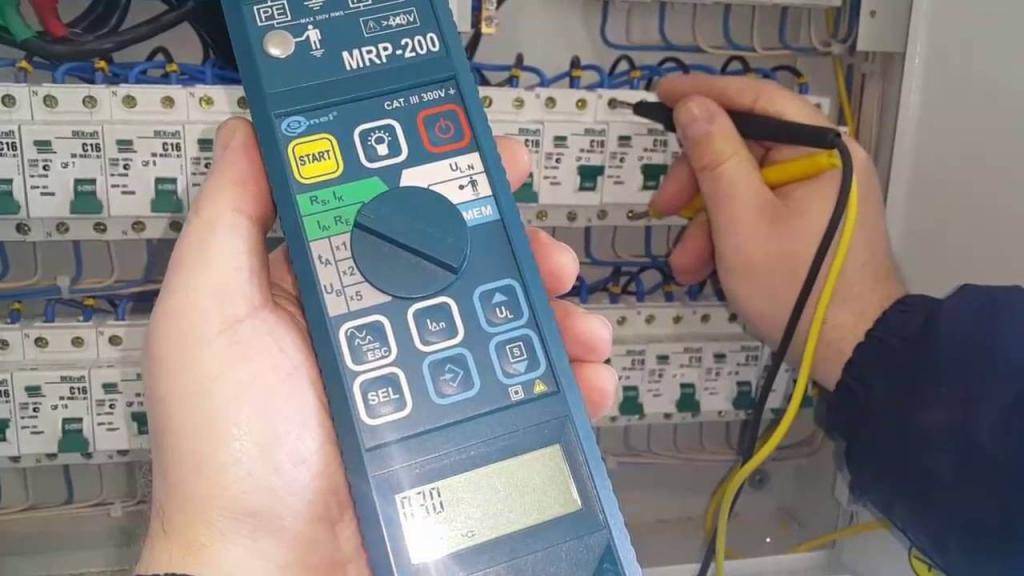

Наиболее типичным представителем данной группы измерителей является прибор MRP 200.

Кроме технических характеристик, при тестировании УЗО должны быть зафиксированы следующие сопутствующие факторы:

  • правильность монтажа устройства;
  • корректность схемного подключения;
  • общая работоспособность.
Популярные статьи  Что такое источник бесперебойного питания (ИБП)

При проверке правильности монтажа особое внимание необходимо уделить следующим факторам:

  • соответствию фаз и клемм;
  • корректности коммутации нулевых и заземляющих проводников.

Под контролем общей работоспособности в данном случае понимаются следующие действия: визуальная и механическая проверка рычага переключателя; подтверждение срабатывания при нажатии на кнопку тест.

Когда необходимо проверять

В первую очередь УЗО рекомендуется проверить при покупке во избежание приобретения бракованного устройства. Методика предварительной проверки следующая:

  • проверить аппарат на предмет внешней целостности (повреждения корпуса недопустимы);
  • проверить соответствие маркировки на корпусе заданным требованиям (для бытового применения используются только УЗО типа А или АС);
  • проверить ход и фиксацию рычажного переключателя, он должен жестко фиксироваться в каждом из двух положений — вкл/выкл.

Если у вас с собой пальчиковая батарейка и отрезок электропровода или магнит, то вы можете использовать их для предварительной проверки УЗО — способы описаны ниже. Но следует помнить, что испытания батарейкой или магнитом допустимы только для электромеханических ВДТ. Более дешевые электронные устройства нуждаются в подключении к источнику питания, поэтому испытание таких УЗО возможно только после покупки — на специальном стенде или после непосредственной инсталляции в электросеть.

Фактически для бытовых электросистем достаточно делать проверку раз в полгода. На производстве цикл проверочных работ стандартизирован, проверки проводятся по расписанию, данные вносятся в протокол проверки УЗО и журнал проверочных работ.

Причины срабатывания прибора

Причин отключения сети устройством защиты достаточно много, но только после их выявления можно полностью устранить неполадки.

Причем найти проблемное место, чтобы избежать серьезных последствий, нужно постараться как можно скорее.

Причина #1 – утечка тока

Утечка в сети возникает чаще всего в случае наличия старой электропроводки. Со временем изоляция рассыхается и некоторые ее участки оголяются. Такая же проблема может возникнуть после замены старой проводки на новую, когда соединение было выполнено некачественно.

Перед тем, как забивать в стену гвоздь, чтобы повесить картину или светильник, обязательно следует выяснить расположение скрытой электропроводки

Третьей, достаточно часто встречающейся причиной, можно назвать случайное повреждение скрытой проводки. Например, вбиванием в стену гвоздя.

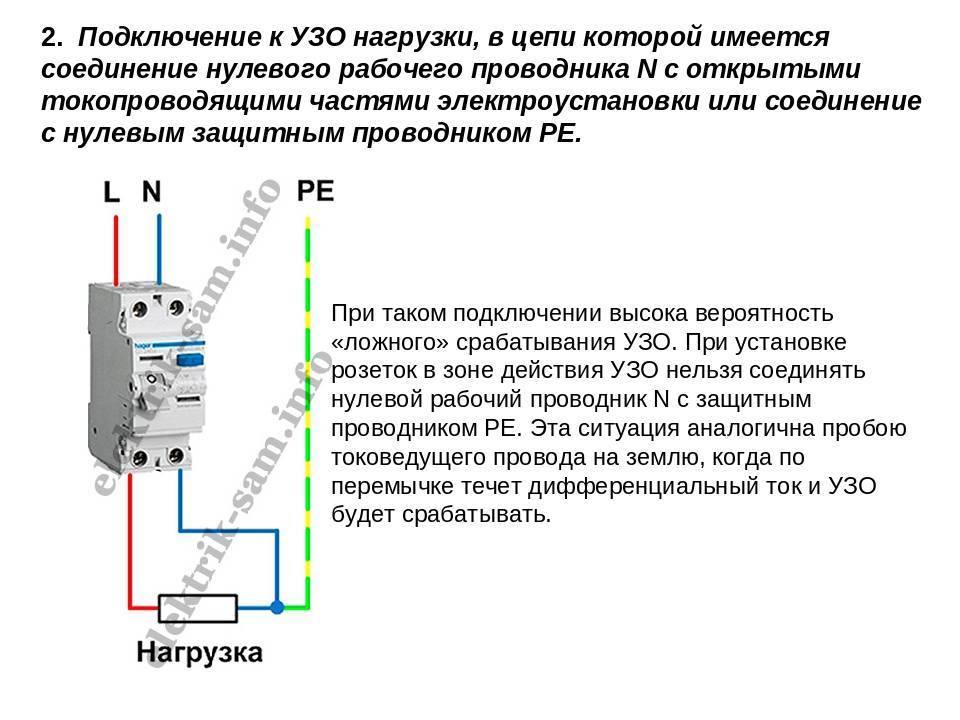

Причина #2 – замыкание земли и нуля

Правилами ПУЭ запрещено совмещать нулевые проводники и заземление. Однако некоторые нерадивые мастера отклоняют существующие «табу» и делают все по своему, невзирая на то, что таким образом во много раз усиливается угроза поражения людей электричеством.

Причина #3 – неблагоприятные погодные условия

Погода может значительно влиять на работоспособность защитного устройства в том случае, когда распределительный щиток находится за пределами помещения, то есть на улице. Из-за появления мельчайших частиц воды внутри конструкции может происходить срабатывание прибора.

Если на улице мороз, аппарат защиты, наоборот, может не выполнять свои функции. Связано это с тем, что низкие температуры отрицательно влияют на микросхемы и могут полностью вывести их из строя.

Известны случаи отключения сети защитным устройством во время грозы. Молния способна усиливать даже очень незначительные утечки, присутствующие в доме.

Причина #4 – неправильная установка самого прибора

Такой казус, как ложное отключение, может периодически происходить ввиду неправильной установки защитного устройства.

Поэтому самостоятельно заниматься монтажом желательно только после досконального изучения инструкции. Сюда же можно отнести и неправильный подбор характеристик при покупке.

Причина #5 – неполадки в бытовых электроприборах

Выход из строя шнура, при помощью которого бытовой электроприбор подключается к сети, вызывает мгновенное срабатывание защитного устройства.

Это случается и при утечке тока из внутренних запчастей, например, ТЭНа водонагревателя или обмотки двигателя какого-либо из включенных приборов.

Причина #6 – повышенная влажность

Бывает, что после произведения монтажа скрытой проводки трассу замазывают шпаклевкой и сразу же пытаются проверить проделанную работу. В подобных случаях защитное устройство срабатывает по причине окружения проводов влажной замазкой.

Связано это со способностью воды провоцировать утечку через микроскопические трещины и другие дефекты изоляции. Если дождаться, когда шпаклевочный материал полностью просохнет и повторить манипуляцию, скорее всего, отключение не повторится.

Как проверить дифференциальный автомат

К сожалению, проверка у дифавтоматов, в условиях дома, таких важных характеристик как время срабатывания, перегрузочные характеристики, ток короткого замыкания не получится. Так как для проверки этих параметров необходимо иметь специальные приборы и оборудование.

Отличие дифавтомата от УЗО

Для дома вполне достаточно проверить дифференциальный автомат на срабатывание и соответствие току утечки защиты, при котором автомат отключается и обеспечивает защиту от поражения электрическим током. Дифференциальный автомат отличается от устройства УЗО только наличием автоматического выключателя. То есть это тот же УЗО плюс автомат в одном корпусе. Поэтому все проверки на пригодность дифавтомата аналогичны тестированию УЗО.

Виды проверок дифавтомата

Существует несколько способов проверки защитных устройств на работоспособность, это:

  1. Проверка кнопкой «ТЕСТ», расположенной на корпусе прибора.
  2. Обычной батарейкой от 1,5 В до 9 В.
  3. Резистором, имитирующим нарушение сопротивления изоляции электропроводки и бытовых приборов.
  4. Простым постоянным магнитом.
  5. Специальным электронным устройством для проверки параметров дифференциального автомата и УЗО используемых в промышленности.

Перед приобретением устройства защиты нужно знать, какие задачи оно будет выполнять. Для противопожарных целей дифавтомат и УЗО выбираются с током утечки 300 мА. Если необходима защита от поражения электрическим током, используется устройство с током утечки 30 мА. В сырых и влажных ванных помещениях или банях нужна защита с током утечки 10 мА.

Проверка кнопкой «ТЕСТ»

Эта кнопка расположена на лицевой стороне дифференциального автомата. Перед проверкой работоспособности устройства его подключают к сети. При нажатии на кнопку «ТЕСТ» защита отключает сеть. Кнопка «ТЕСТ» имитирует ток утечки, как при нарушении целостности изоляции проводов.

Проверка кнопкой тест

Нажатием этой кнопки происходит закорачивание нулевого провода входной клеммы и фазового провода на выходе устройства, через резистор, рассчитанный на ток 30 мА (или другой ток утечки, указанный на автомате). Устройство защиты отключается и обеспечивает защитную функцию. Такую проверку можно делать без нагрузки. Дифференциальный автомат может быть электромеханическим или электрическим, главное правильно подключить его к сети.

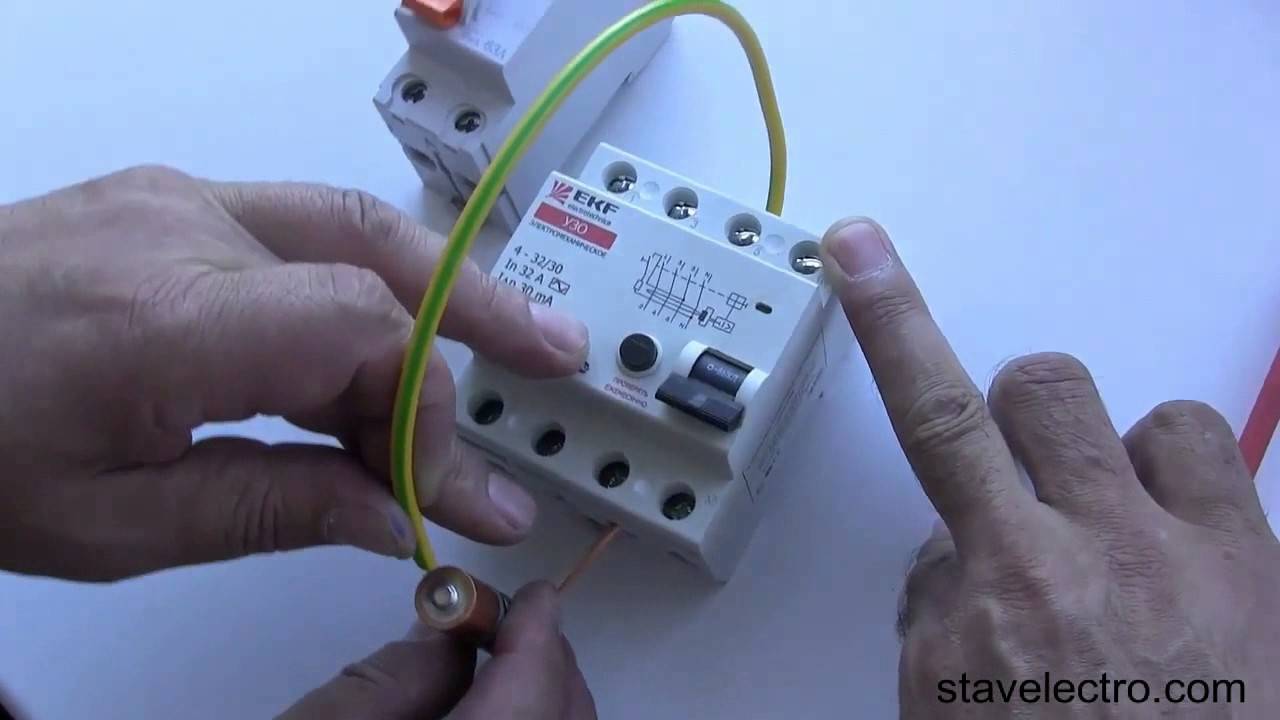

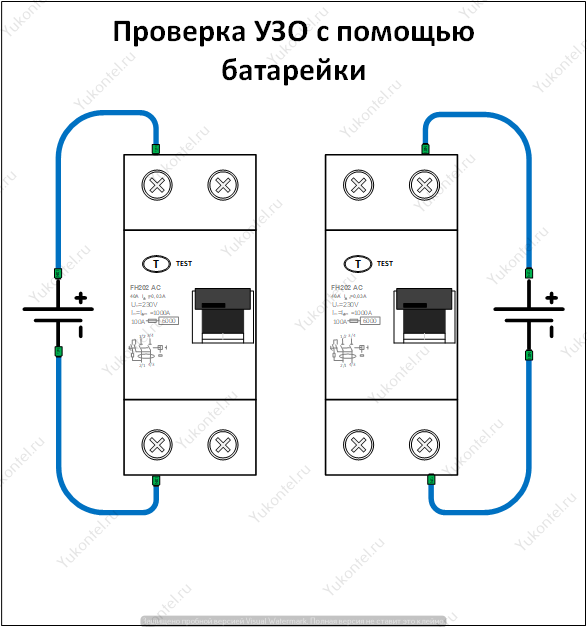

Проверка батарейкой

Проверяются такие устройства батарейкой 1,5 В — 9 В с номиналом тока утечки 10 — 30 мА. Прибор с меньшей чувствительностью 100 — 300мА от батарейки не сработает. Устройство защиты с характеристикой А сработает от батарейки подключенный к выводам любой полярностью.

А для приборов с характеристикой АС батарейку подключают одной полярностью, если устройство не сработает нужно поменять полярность батарейки (минус к выходу прибора, а плюс ко входу). Таким способом проверяются только электромеханические УЗО.

Проверка тока утечки резистором

Проверяется ток утечки дифференциального автомата резистором подключенным одним концом ко входу нулевого провода, а другим к выходу фазной клеммы. Для УЗО с током утечки 10 мА, 30 мА, 100 мА и 300 мА резистор рассчитывается по формуле: R =U/I Приблизительное значение резисторов для разных токов утечки: 10мА -22 ком, 30мА -7,3ком,100мА – 2,2ком и 300мА — 733 ом.

При проверке на ток срабатывания один конец подключается к выходной клемме фазы, а второй к входной клемме нулевого провода. УЗО должно быть подключено к сети (нагрузка не обязательна). При таком подключении резистора должна сработать защита. Иногда дифференциальный автомат не срабатывает. Это объясняется некоторым разбросом номинала резисторов.

Популярные статьи  Обзор дрели Makita 6413

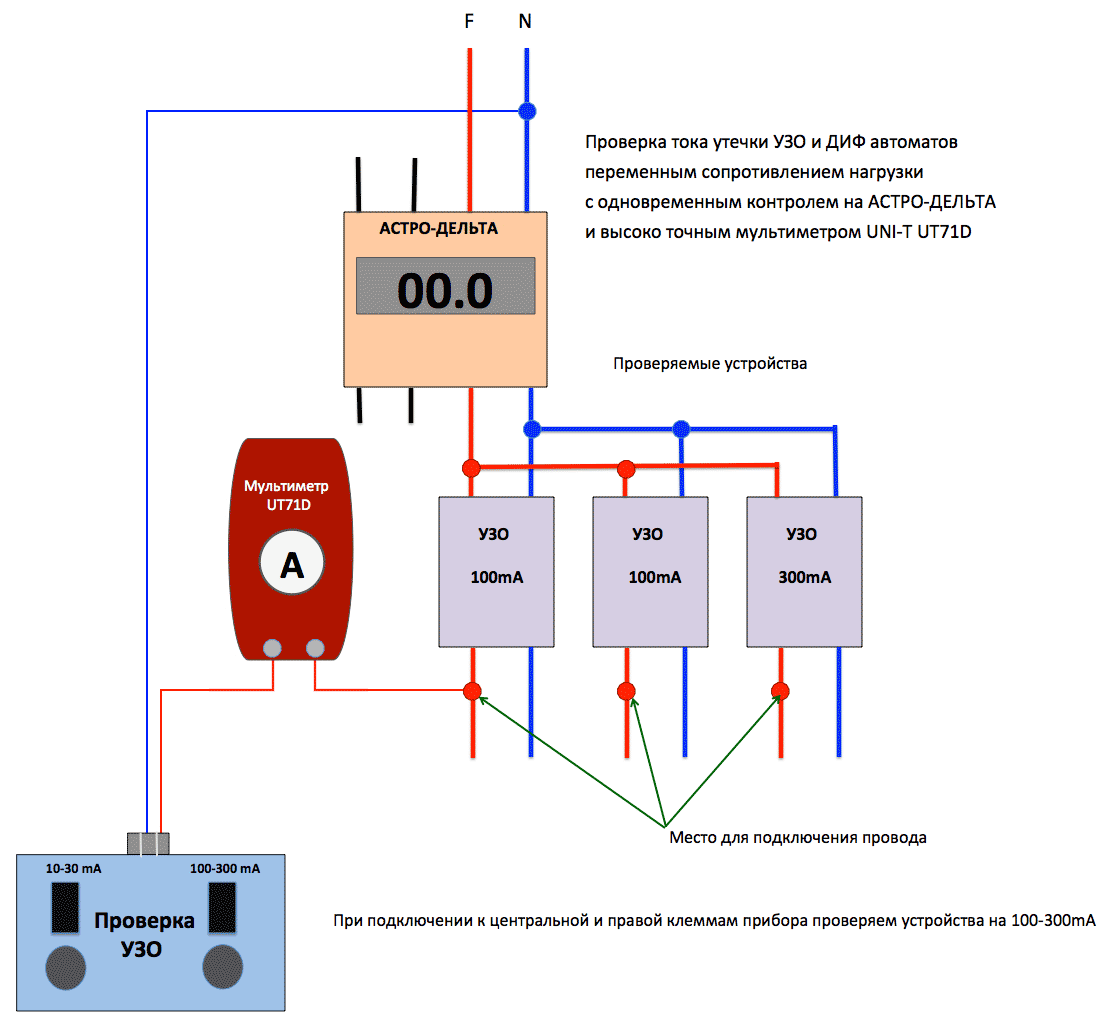

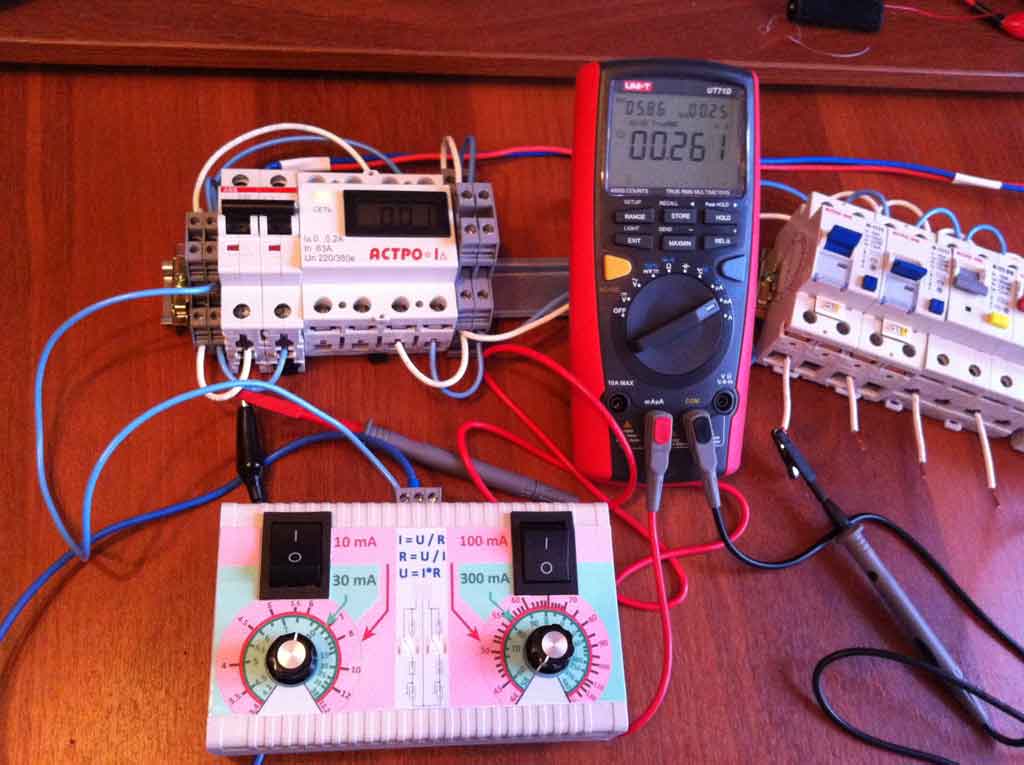

Наглядно ток утечки проверяют последовательным соединением переменного резистора (для тока утечки 30мА)10 ком с мультиметром со шкалой переменного тока на 100 мА. Резистор желательно брать многооборотный, для плавного изменения сопротивления.

Подключают резистор с мультиметром, подают сеть на дифференциальный автомат и плавным вращением ручки резистора от максимума, засекают ток, при котором отключиться защитное устройство. Далее замеряют сопротивление переменного резистора, оно должно быть приблизительно для тока утечки 30 мА — 7,3ком. Это способ измерения пригоден для электромагнитных и электронных устройств.

Тестируем защиту постоянным магнитом

Магнитом проверить можно только электромеханическое устройство защиты, электронное устройство не сработает.

Это объясняется тем, что когда магнит подносится к одному из боков УЗО, постоянное электромагнитное поле воздействует на дифференциальный трансформатор и вызывает перекос потенциалов на выходе автомата, защита отключается. У электронного вида устройств такого дифференциального трансформатора нет.

Что делать, если отключается УЗО

Так как подключение УЗО выполняется строго по определенной схеме, то и алгоритм определения неисправности всегда будет примерно одинаковый. В первую очередь надо определиться с причиной – происходит ложное срабатывание или все же отключение производится в штатном режиме.

Здесь надо учитывать как именно может отключаться УЗО.

  • Самая явная причина – когда срабатывания происходят сразу же после монтажа УЗО или дополнительной электроцепи (розетки или другой точки). Здесь просто надо перепроверить схему подключения и работоспособность самого устройства. В целом, это ошибки монтажа и подробно на них останавливаться нет смысла.
  • Следующий по простоте случай – если в доме нет заземления, а человек коснулся корпуса электроприбора и произошло срабатывание. Это прямая указка на неисправность этого прибора – надо пересматривать его электрооснастку – шнур питания и т.п.

Впрочем, если проводка старая, то есть небольшая вероятность возникновения контакта фазного провода с землей, например с арматурой плиты перекрытия или подобным проводником. В первом случае надо менять УЗО, а во втором – всю проводку (или, как минимум, искать место повреждения и устранять неисправность).

  • Если УЗО не включается после срабатывания, то в первую очередь надо вынуть из розеток штепсели всех электроприборов и попробовать снова поднять рычажок устройства. Включение УЗО в рабочий режим говорит о необходимости проверить все приборы – их можно включать в розетки поочередно и тогда неисправное себя сразу покажет. Если УЗО и дальше не включилось, то с его нижних клемм откидываются провода и снова пробуют поднять рычажок. Включение будет говорить про неисправность проводки, а в противном случае это, скорее всего, неисправность самого УЗО.
  • Когда устройство защитного отключения просто периодически выбивает в процессе работы, то это самая неприятная в плане диагностики, поломка. В первую очередь здесь надо смотреть, не изменялись ли какие-либо параметры электроцепи. Это может быть появление в доме нового прибора, на мощность которого УЗО не рассчитано или у него импульсный блок питания. Если в цепи ничего не менялось, то надо отслеживать, после чего происходят выбивания – это может быть работа одного из приборов в режиме максимальной нагрузки, повышенная влажность, и т.д. Если нет явной причины, то придется последовательно перепроверять все возможные – от исправности УЗО и правильности подбора уставки до каждого из звеньев защищаемой электроцепи.

Срабатывание узо без нагрузки

Алгоритм поиска неисправностей, помогает быстро найти причину, при срабатывании УЗО. Для надежной защиты, не забывайте ежемесячно проверять работоспособность УЗО при помощи кнопки Тест.

Нагрузка — приемники электрической энергии: светильники, электрочайник, стиральная машина, телевизор, холодильник, электроплита, теплый пол и т.п.

Питающие линии — электропроводка и распределительные коробки, выключатели и розетки.

Цепь питания нагрузки — рассматривается весь участок питания, включающий в себя, и нагрузку, и питающие линии.

Алгоритм поиска неисправностей при срабатывании УЗО

Если УЗО не включается при отключенных автоматах, это означает, что есть утечка в изоляции проводов щита или УЗО неисправно.

Если УЗО не включается при отключеннии всей нагрузки, это означает, что есть утечка в питающих линиях.

Под аббревиатурой «УЗО» понимается устройство, которое предназначено для размыкания контактов при достижении заданной величины значения дифференциального тока, что гарантирует безопасность в отношении человеческой жизни

Важно понимать, что ошибки при подключении узо чреваты серьезными последствиями

В отношении проводки, расположенной в квартире, существуют технические нормы, которые обусловливают наличие дифференциальной защиты розеточных сетей. При этом проводка обязательно должна быть трехпроводной. В то же время достаточно редко эти условия соблюдаются на практике.

В частности, преимущественно распределительные щиты оборудуются УЗО или дифференциальными выключателями типа автомат, если подключается стиральная машина, которая устанавливается в ванной комнате.

Важно

Нормы ПУЭ предполагают обязательность установки защиты от утечки токов, если тот или иной электроприемник устанавливается в ванной комнате. Поэтому специалисты, осуществляющие установку стиральной машины, монтируют в щите устройство в виде отдельного аппарата дифференциальной защиты.

В данном случае установка узо ошибки подключения должна избегать, так как это снижает уровень безопасности или приводит к неправильной работе устройства, например, оно может постоянно срабатывать.

Чтобы подключение УЗО было осуществлено правильно, изначально следует понимать принцип работы этого устройства. Подключение любого электрического устройства основано на том, что ток через фазный провод подается на прибор, а затем происходит его возврат по нулевому проводу. Теперь попробуем внести ясность в принцип, определяющий работу УЗО, и рассмотрим возможные ошибки его подключения.

Почему важно не допускать ошибки при подключении УЗО

Достаточно широко распространены ситуации, когда защитное устройство начинает работать неправильно. Например, периодически происходят отключения, которые ничем не обоснованы, то есть утечек тока нет и нагрузка не превышает допустимые параметры.

При этом основная масса людей предпочитает купить новое УЗО и не задумывается о причинах столь некорректной работы устройства этого вида.

А между тем зачастую проблема обусловливается неправильным монтажом, что и является причиной сбоев в работе. Работа электромонтажников, которые осуществляют установку УЗО, по некоторым причинам может быть произведена с ошибками, влияющими на эффективность защиты.

Исходя из этого, надо знать нюансы функционирования УЗО, чтобы ошибки при подключении узо не перешли в разряд неразрешимых проблем.

Чем грозит ошибочное подключение УЗО? Если подключение было произведено не правильно, УЗО не будет выполнять своих прямых функций, т.е. не будет реагировать на ток утечки, а также возможно присутствие ложных срабатываний при отсутствии каких, либо повреждений в сети.

Подскажите, почему УЗО срабатывает без нагрузки

Пользователь ianzzz написал.

Но думаю что УЗО должно срабатывать под высокой нагрузкой.

УЗО срабатвает на диф ток.

ИЭК BA47-29 C16 — это же не УЗО!

Вот даже погуглите: ‘

Китайчата, ИЭК IEK EKF DECraft не надёжные. Может автмоат глючит просто. замените на: ABB, SchneiderElectric, Legrand, Hager.

Пользователь Dale написал.

Я вот сейчас буду жостко ругаться, вплоть до бана.

А вот не надо шуметь и огнём пыхать.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как подключить розетку: используем схему
Схема подключения розеток

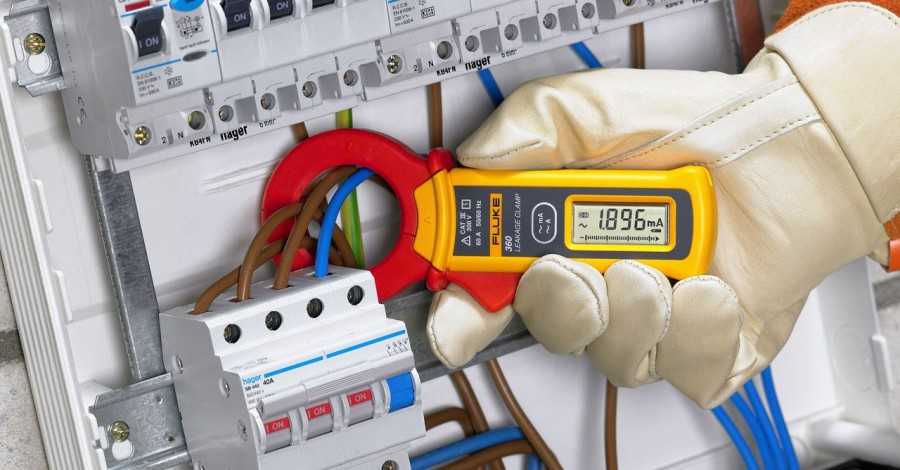

Как проверить работу УЗО
