Вставка концов щупов в розетку
Напряжение может иметь переменные или постоянные значения, в соответствии с которыми требуется выбрать оптимальное положение на измерительном приборе. Выбор диапазона не слишком сложный, но чаще всего устанавливаются максимальные значения с постепенным переключением на меньший уровень.
Очень важно проверить правильность выбора гнезд и подключения щупов:
- провод черного цвета нужно установить на клемму, имеющую маркировку «СОM», что обозначает «Минус» или «Земля»;
- провод красного цвета нужно установить на клемму, в маркировке которой присутствует литера «V».
Рядом с регулятором выбора режима тестирования определяются пограничные значения, которые при замерах уровня напряжения в электрической розетке на 220 Вольт должны устанавливаться на деление с маркировкой «750».
Измерительный прибор считается готовым к выполнению замеров, если после установки всех параметров на дисплее появится ноль, а щупы мультиметра вставлены в тестируемую эклектическую розетку.
Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром
Электробезопасность
При работе с мультиметром обязательно выполнение следующих правил обращения с прибором, обеспечивающих защищенность в плане электрической безопасности:
- запрещается работать с цифровым мультиметром в условиях повышенной влажности (в ванной комнате с остатками влаги, например);
- недопустимо менять положение кругового переключателя, а также выбирать новый предел измерения в процессе снятия показаний в розетке;
- ни в коем случае нельзя измерять электрические величины со значениями, превышающими выбранный вами предел;
- категорически запрещено пользоваться цифровым прибором при неисправных (поврежденных механически или надломленных) измерительных проводах и щупах.
В заключение отметим, что к этой же проблематике (а именно – к вопросу безопасности) следует отнести и еще одну особенность применения мультиметра. Дело в том, что при работе с этим прибором вы сможете не только померить действующее напряжение, но и установить характер неисправности, проявляющейся в виде его отсутствия.
Для этого вам дополнительно потребуется обычная индикаторная отвертка, посредством которой вы сможете установить факт наличия (или отсутствия) «фазы» на одном из розеточных клеммников.
Случается, что индикаторная отвертка показывает наличие «фазы», а при вставлении обоих измерительных щупов в розетку показание мультиметра не меняется. Это значит, что в «нулевой» жиле электропроводки имеется обрыв, или нарушен контакт в соединении ее с розеточным клеммником.
Использование мультиметра очень упрощает работу электрика. И на бытовом уровне прибор может пригодиться, если надо проверить, исправна ли розетка, и какое напряжение в сети.
Типовые измерения бытовым мультиметром
Измерение постоянного тока

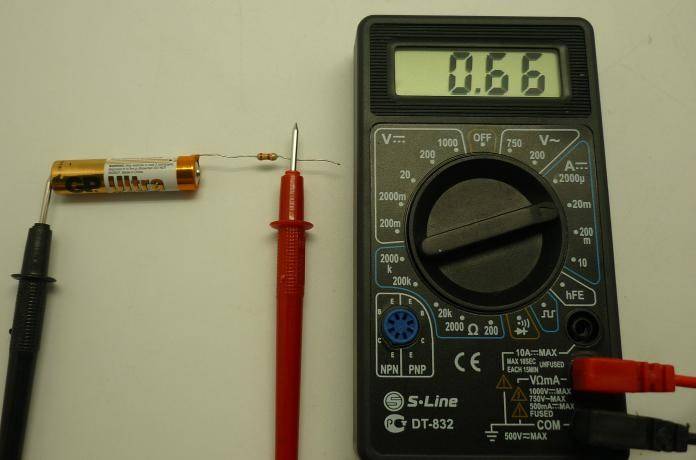

Измерение постоянного тока безопасной величины. Например — проверка автомобильного аккумулятора. Установка режима: измерение постоянного напряжения. Предел измерения — 20 вольт (ближайший диапазон). Измерительные кабели включаются в соответствии с инструкцией.
Как проверить батарейки или аккумуляторы
Аналогичным способом проверяем пальчиковые батарейки или аккумуляторы. Предел измерения в нашем случае те же 20 вольт постоянного напряжения. Предполагаемое значение 1.4 вольта. Прижимаем контакты к аккумулятору (соблюдая полярность), снимаем показания.
Измерение опасного напряжения
Измерение опасного напряжения: например, в розеточной сети. Для начала проверяем измерительные кабели. Изолирующие рукояти должны быть целыми, провода надежно удерживаться. На измерительном кабеле отформованы ограничительные кольца, чтобы пальцы не соскользнули в опасную зону во время прижимания к измеряемым контактам.
Выставляем режим измерения переменного тока, предел измерения — 500 (или 750) вольт (измеряемое напряжение 220 вольт). Надежно фиксируем кабели в приборе, подключаемся к розетке, манипулируя одной рукой.
Чтобы измерить напряжение в сети, достаточно нескольких секунд. Не следует надолго оставлять подключенный к розетке прибор.
Прозвонка цепи
Разобравшись, как пользоваться тестером напряжения, переходим к самой простой операции: прозвонка цепи.
Производится при наличии такого режима на приборе.
Перед началом прозвонки, соединяем щупы между собой и проверяем работоспособность прибора (устойчивый звуковой сигнал). Если концы проверяемой проводки разнесены далеко друг от друга, воспользуйтесь удлинителем.
Проверка радиокомпонентов
Разумеется, детали следует проверять после извлечения их из монтажной платы. В крайнем случае, достаточно отсоединить один контакт.
Проверка диода или резистора. Выставляем соответствующий режим на переключателе. Если вы не знаете приблизительный номинал, начинаем измерения с большего предела. Переключая диапазон измерений, вы рано или поздно найдете нужный номинал.
Светодиоды проверяются в режиме прозвонки. Даже если вы увидите, что диод исправно проводит ток в одну сторону (в режиме проверки обычных диодов), но при этом не светится, измерения не имеют значения.
В режиме прозвонки, силы тока будет достаточно для зажигания кристалла. Перепутав полярность, вы не испортите деталь. Просто диод не засветится.
Но это не означает, что вы можете путать режимы, и подключаться к высокому напряжению с установленным низким порогом измерения.
Как проверить заземление
Измерение заземления также можно произвести с помощью бытового тестера.
- Прежде всего убедимся, что у вас в доме выполнена разводка «земли». Для этого открываем корпус любой розетки, и проводим визуальный осмотр. Если на «земляной» контакт ничего не заведено, или есть перемычка (это опасно!) между нулевым и «земляным» выводом, собственно и проверять нечего. При наличии на контакте «земли»: типового желто—зеленого провода, вы можете проверить, подключено «естественное заземление», либо у вас объединены нулевая и земляная шины.
- Определяем фазу. Для этого существует индикаторная отвертка.
- Затем, предварительно проверив провода, и выставив правильный режим, замеряем напряжение между фазой и нулевым контактом. Записываем результат и проводим измерение между фазой и проверяемым заземлением.
- Если результат п.3 одинаковый — значит у вас фальшивая «земля», провод объединен с нулевой шиной. Это крайне опасно, лучше вообще отсоединить такой провод и закрыть изолирующим колпачком.
- Если результат п.3 отличается на несколько вольт — проверьте несколько раз с минимально возможным интервалом измерения. При устойчивом отличии значения вы можете быть уверены в безопасности вашей электросети. У вас естественное заземление.
Как проверить заземление без индикаторной отвертки
Для этого необходимо с помощью тестера проверить напряжение между всеми парами контактов. Разумеется, в этом есть смысл при наличии подключенного провода к заземляющему контакту розетки.
Напряжение, близкое к значению 220 вольт будет только между парами: фаза-ноль, и фаза-«земля». Понятное дело, что фаза не может быть заведена на заземляющие контакты розетки, стало быть, она в одном из рабочих отверстий.
Как пользоваться тестером для проверки естественного заземления (при известном фазном контакте), вы уже знаете.
Проверка радиодеталей мультиметром
С помощью мультиметра можно проверить практически любую деталь.
Проверка диодов
Чтобы проверить светодиод на исправность, подключите черный щуп к катоду, а красный к аноду.
Проверка работы светодиода мультиметром
Если светодиод небольших размеров, он загорится. Напряжения кроны хватит зажечь небольшого размера детали.
Измерение SMD диода на плате
При проверке p-n перехода диодов с помощью прозвонки на экране показывается не сопротивление, а именно падение напряжения.
Измерение сопротивления деталей
Переключаем прибор на шкалу со знаком Ω. Это измерение сопротивления.
Измерение сопротивления
Точка показывает предел выбранного измерения. На фотографии выбран предел 20 кОм (не 200 кОм, как показано выше).
Проверка сопротивления резистора
Проверка конденсаторов
Например, чтобы измерить емкость, нужно сначала переключить красный щуп в другой разъем, где обозначен конденсатор.
Переключаем прибор на шкалу с фарадами.
Измерение емкости
При измерениях емкостей красный щуп должен быть на плюсе, а черный на минусе. И перед измерениями электролитических конденсаторов их сначала нужно разрядить, иначе можно повредить измерительные цепи.
Измерение емкости конденсатора мультиметром
Условные обозначения
Для маркировки положения переключателя используются специальные символы:
- Если переключатель находится в положении «OFF», значит, прибор выключен.
- Если нужно измерить значение напряжение в сети постоянного тока, необходимо переключить устройство в режим «DCV».
- Перед проверкой транзисторов прибор должен быть переключен в режим «hFE».
- Для измерения сопротивления тока используется символ, похожий на подкову.
- Перед прозвоном переключатель должен быть установлен так, чтобы он указывал на символ в виде кружка, от которого как бы исходят три волны.
- DCA — это измерение постоянного тока.
- ACV — измерение переменного тока.
Чтобы измерить тот или иной параметр, достаточно лишь перевести мультиметр в соответствующий режим, а затем приложить щупы к нужному участку цепи. На аналоговых приборах, как правило, имеются три шкалы, каждая из которых соответствует определенному параметру. Электронные устройства просто выводят на экран результат измерений, поэтому с ними работать проще.
Померить напряжение мультиметром совсем несложно, ведь сам этот прибор очень прост в эксплуатации. Но если все же возникают какие-то проблемы, следует заглянуть в инструкцию по применению, где процесс измерения описан подробно.
Как измерить напряжение в розетке мультиметром – инструкция
Проверить розетку с помощью мультиметра можно даже новичку. Можно использовать как аналоговый прибор, так и цифровое устройство. Измерить напряжение не сложно, основываясь на подробное описание пошаговых действий:
- Включить подачу электрического питания к розетке 220 V. Для этого необходимо найти автоматический выключатель.
- Подключить щупы к тестеру. Черный устанавливается в гнездо с обозначением «COM» или небольшим символом «-», а красный – в разъем со значком «VΩ» или значком «+».
- Нажать кнопку, которая включает мультиметр. Обычно такой включатель имеет обозначение «ON/OFF».
- Провернуть ручку на передней панели прибора в направление шкалы переменного тока и зафиксировать напряжение 220В, соответствующее показателю в розетке. Обычно в мультиметрах имеется обозначение 200В и конечное 600В или 750В. Так как в розетке более 200В, то рекомендуется выставлять на максимальное значение 600 или 750В.
- При включении на приборе должен высвечиваться нулевой показатель. Зафиксированные щупы вставляются проемы розетки, при этом не имеет значения, в какое отверстие располагать красный или черный тестовый провод.
- После как щупы выставлены, на экране отображается рабочее значение напряжения, которое должно не превышать границы 220 – 240В.
- Долее проверяется нейтральная линия переменного тока. Такой слот характеризуется L-образной формой для всех направлений горячих точек. В горячий слот помещается конец красного щупа, после этого черный тестовый провод вставляется в нейтральное гнездо. На мультиметре должно появиться значение не менее 100В, и не более 120 В. После этого красный щуп перемещается в другой горячий слот и получаются те же показатели что и для первого – 110-120В.
- Щупы необходимо вынуть с гнезд и отключить мультиметр. Теперь можно подключать электроприборы к розетке.
Напряжение в электрической розетке определяется только с помощью мультиметра, который рассчитан на силу тока более 20А. Устройства с пределом до 6А при попытке осуществить измерения сразу сгорит.
Напряжение в розетке определяется мультиметром, рассчитанным на силу тока более 20А
Чтобы тестер не вышел из строя, производя проверку силы тока в розетке, на приборе выставляется самый больший диапазон, а после значение постепенно перемещается к низу до необходимого результата.
Вычисление сопротивления выполняется, начиная с меньшего обозначения со сторону большего диапазона. Это обусловлено отсутствием в резисторе тока. Поэтому измерительный прибор не сгорит, а показатели получаться более точными. При первой попытке измерять любые показатели в розетке рекомендуется изначально потренироваться на более безопасных источниках питания – батарейках.
При покупке мультиметра нужно обращать внимание на инструкцию, прилагаемую к измерительному устройству
Перед подключением нового прибора следует соблюдать меры предосторожности и проверять работу розетки с помощью тестера
Установка режима измерения
После установки щупов переведите переключатель мультиметра на подходящий диапазон. Если измеряется напряжение в розетке, выбирайте пороговое значение в 750 ACV, если, к примеру, автомобильного аккумулятора — 20 или 200 DCV.
Всегда необходимо устанавливать предел измерения выше предполагаемого напряжения на источнике питания. Иначе вы рискуете сжечь прибор.
Есть правило: вольтаж измеряется путем параллельного подключения мультиметра, (тогда как сила тока — последовательно с нагрузкой). На практике это значит, что для того, чтобы померить напряжение в розетке, необходимо просто вставить в нее оба щупа мультиметра, каждый в свое гнездо. Где ноль, где фаза — не имеет значения.
Прибор показывает напряжение в тех пределах, на которые он отрегулирован. Таким образом, если выставить верхний порог в 750 В — увидите на экране значение в диапазоне 210-230 В. Или меньше, или больше, если скачок напряжения очень велик, но выше 750 В он подняться не может. Но если выставить порог в 200 В, то при фактической величине напряжения выше этой границы на экране появится цифра 1.
Учтите, что ровно 220 В в бытовой розетке бывает не всегда. Допустимы отклонения плюс-минус 10-15 В. Проверка трехфазной линии осуществляется контактом двух щупов мультиметра с двумя шинами. Между ними должно быть 380 В, между одной шиной и землей будет 220 В (плюс-минус 15).
Проверка напряжения в розетке
Каждый электрик знает, что точных величин напряжений в электрической сети не бывает. Существует граница погрешностей, за пределами которой, поставляемая в дом электрическая энергия считается энергией низкого качества. Поэтому необходимость произвести измерение напряжения является частым случаем, для своевременного принятия мер по выравниванию допустимых норм.
Требуемые нормы напряжения в электрической сети 220В
Необходимость такого действия, как проверка напряжения в точках подключения бытовых устройств, появляется у потребителей из-за плохого качества электрической энергии. Не секрет, что превышение допустимого значения данного параметра приводит к неисправностям электронной техники, а его понижение к выходу со строя холодильного оборудования.
Для проведения подобных замеров потребителю не требуется иметь специальных навыков и знаний. Всего лишь нужно запомнить, что в розетке нормальное напряжение равно 220В ± 10%. Поэтому, когда возникает вопрос, как измерить напряжение в розетке, в первую очередь должен проверяться предел указанной стандартной величины. То есть, не выходит ли он за допустимую погрешность ± 10%.
Первой причиной снижения напряжения является большая нагрузка соседей, подключенных в ту же линию от трансформаторной подстанции. Особенно такие ситуации характерны в районах, состоящих из частных домов. Если, например, в такую электрическую сеть включается мощный потребитель, то проверяемый параметр снижается ниже допустимого значения.
Вторая причина резкого скачка напряжения, когда в сети 380В отгорает нуль. Как подсказывает практика, такая ситуация больше характерна для многоквартирного дома. В результате такой поломки в электрической сети одних потребителей происходит перенапряжение, а в розетках других появляется пониженное напряжение.
Инструменты тестирования напряжения в бытовых условиях
В розетке ток постоянный или переменный
Определить напряжение в розетке можно несколькими способами и измерительными устройствами. Например, мультиметром довольно просто протестировать полностью электрическую сеть в доме. Им можно проверить техническое состояние всех электрических потребителей и узнать какой ток в розетке 220В.
Мультиметры бывают двух типов:
- Стрелочный прибор. Раньше среди электриков это было самое востребованное измерительное устройство. Оно отличается от современных приборов простой конструкцией и отсутствием элемента питания. Каждый электрик умел в совершенстве пользоваться им, когда требовалось померить напряжение в сети, или снять показания тока в розетке;
- Электронный прибор. Такие измерители стоят намного дороже, чем стрелочные аналоги. Таким мультиметром можно более точно определить нужный параметр, а также проверить розетку или другой элемент электрической схемы. Электронный измеряющий прибор имеет функцию «прозвонки». Поэтому с его помощью довольно просто отыскать пропавший ноль в розетке, или установить причину замыкания проводки.
На сегодняшний день мало кто из электротехнических специалистов в процессе работы пользуются стрелочным тестером. Они предпочитают пользоваться электронными устройствами.
Процесс измерения напряжения в розетке
Обычно мультиметром электрики пользуются, когда требуется продиагностировать электротехническое устройство и схему проводки. Например, замерив, напряжение в розетке, можно точно говорить о качестве, поступающей к потребителям электрической энергии.
Для измерения данного параметра необходимо поступить таким образом:
- Переключатель на мультиметре поставить в сектор ACV. Это даст возможность прибору выдавать точные значения;
- В секторе ACV стрелку тумблера располагают напротив отметки 220В, так как планируется измерение в бытовой розетке. Можно указатель направлять на большие значения. На точность измерения это не повлияет;
- Необходимо вставить измерительные щупы в специальные гнезда. Цвет для измерения напряжения роли не играет;
- После настройки прибора и проверки функционирования требуется ввести оголенные части щупов в разъемы розетки, держась за изолированную часть. При этом надо следить, чтобы щупы не соприкасались между собой в местах, где нет изоляции.
Если указанный алгоритм измерения напряжения будет выполнен в точности, то на дисплее прибора высветится значение напряжения в розетке. Подобным образом можно узнать силу тока и сопротивление участка электрической схемы.
Как проверить напряжение мультиметром
Разобраться с общими принципами работы прибора поможет тематическая статья «Как пользоваться мультиметром: подробная инструкция для начинающих». Здесь мы поговорим о применении устройства для работы с розетками и другими бытовыми электроприборами.
Самые простые, используемые для бытовых нужд, мультиметры «умеют» замерять силу тока, напряжение и сопротивление для устройств переменного и постоянного тока. Если необходимо проверить мультиметром напряжение в розетке 220 В, регулятор устройства выставляется в область замера «переменного» напряжения, обозначенную маркировкой V~ или ACV (в зависимости от модели мультиметра). При этом с учетом возможного превышения напряжения в сети стандартных показателей регулятор устанавливается на максимальное значение – 750 В. После включения устройства дисплей должен показать три нуля (в зависимости от числа разрядов устройства – их может быть от 2,5 до 8,5 – количество нулей может отличаться).
Далее следует подключить щупы. Они монтируются так: черный в гнездо с обозначением COMMON (COM), красный – либо в гнездо с маркировкой VΩmA.
Важно: чтобы удобнее было ориентироваться в обозначениях на передней панели мультиметра, рекомендуем изучить стандартные варианты маркировки
Щупы устанавливаются в оба гнезда розетки. На дисплее отразится значение напряжения переменного тока в данной точке сети. Если при вопросе, как измерить напряжение в розетке мультиметром, пользователь «зависает» на выборе – в какое отверстие какой щуп вставлять – можем успокоить. Это не принципиально, в большинстве современных приборов полярность щупов при измерении напряжения не важна.
Важно: если требуется уточнить, как замерить напряжение мультиметром в розетке маломощного удлинителя или в старой, еще советского образца, электросети, можно устанавливать плюсовый щуп в гнездо с обозначением mA. В этом случае перегрузка прибора практически исключена.
Разница между переменным и постоянным напряжением
Правильнее будет говорить о разнице между постоянным и переменным током. Различные электроприборы работают либо от постоянного тока, либо от переменного.
Переменный означает, что направление движения электронов в проводнике меняется от плюса к минусу с заданной частотой, то есть меняется полярность тока. В бытовой розетке по стандарту действующее напряжение 220 В, (амплитудное 311 В) а частота изменения тока 50 Гц. От такого напряжения работают все включающиеся в розетку приборы.
А вот аккумуляторы и батарейки — это источники постоянного тока. Они всегда имеют фиксированные плюс и минус (полярность). Частота у постоянного тока, естественно, отсутствует.
Как проверить конденсатор мультиметром
Для того, чтобы проверить целостность конденсатора мультиметром, его емкость должна быть от 1 мкФ и выше. Этот трюк получается только с аналоговыми мультиметрами, а также с цифровыми мультиметрами выбора диапазонов, типа таких.
Как вы знаете, конденсаторы бывают полярными и неполярными. Более подробно читайте здесь. Полярные конденсаторы обладают большой емкостью, поэтому их проще проверять на работоспособность. Как же это сделать? Давайте рассмотрим на примере ниже.
У нас имеется электролитический конденсатор.
Мультиметр ставим на режим прозвонки и дотрагиваемся щупами до выводов конденсатора. Внимательно наблюдаем за цифрами на табло. Они должны увеличиваться по мере заряда конденсатора.
Как только я дотронулся до выводов, мультиметр сразу же показал это значение
через пол секунды
и потом значение вышло за предел диапазона, и мультиметр показала единичку.
То есть что можно сказать? В самый начальный момент времени полностью разряженный конденсатор ведет себя, как проводник. По мере того, как он заряжается током от мультиметра, его сопротивление растет, пока не станет очень большим. Раз конденсатор заряжается, значит он рабочий. Все логично.
Конденсаторы меньшей емкости и неполярные конденсаторы с помощью прозвонки можно прозвонить только на короткое замыкание между его обкладками. Поэтому, здесь используется другой железный способ. Просто замерить емкость конденсатора). Здесь я измерил емкость конденсатора, на котором было написано 47 мкФ. Мультиметр показал 48 мкФ. Или погрешность конденсатора, либо мультиметра. Так как мультиметры Mastech считаются довольно неплохими, то спишем на погрешность конденсатора).
Техника безопасности
Чтобы проверить розетку мультиметром, важно соблюдать технику безопасности, даже несмотря на то, что такой прибор относится к безопасным, так как источником питания зачастую являются обычные батарейки. Сам мультиметр имеет внутри себя защиту от перегрузок, которые могут возникать во время работы
Но все же если не соблюдать правила, он может быстро выйти из строя.
Работая с устройством, важно соблюдать следующие рекомендации:
- Если не известно предварительное напряжение, переключатель необходимо устанавливать в максимальный диапазон.
- Чтобы избежать повреждения цепи, находящейся внутри устройства, не стоит подавать ток, напряжение которого превышает 750 В.
- Запрещено прикасаться к элементам электросети голыми руками. Перед работой необходимо надевать специальные перчатки.
- Перед измерением внутреннего сопротивления цепи необходимо выключить питание и удостовериться в том, что конденсаторы полностью разряжены.
- Если необходимо заменить батарейку, то прежде следует отключить прибор и отсоединить щупы. Аналогично происходит замена предохранителя.
- Перед тем как начать работу с прибором, нужно убедиться, что крышка корпуса плотно закрыта.
Устройство мультиметра
Обозначение величин измерений мультиметром
Современный мультиметр (тестер) представляет собой сложное электронное устройство. Эти измерительные приборы отличаются принципом работы и способом отображения полученных результатов. При этом их устройство и внешний вид целиком и полностью зависят от производителя, имеющего возможность оснастить мультиметры дополнительными возможностями. Например, имеются тестеры, оборудованные встроенными токопроводящими клещами, которые позволяют измерять электрические параметры цепей не разрывая проводов.
Классификация и принцип действия
Мультиметр со стрелочным индикатором и цифровым экраном
По конструктивному исполнению мультиметры могут быть стационарными и малогабаритными. Кроме того, исходя из схемотехнического решения они могут быть:
- аналоговыми;
- цифровыми.
Стационарные мультиметры работают, как правило, от сети централизованного электропитания. Они представляют собой высокоточные электронные устройства и используются для прецизионных измерений в лабораторных или производственных условиях. Работают также в составе информационно-измерительных систем и специализированных промышленных комплексов. В малогабаритных (карманных) тестерах для измерения сопротивления используются встроенные аккумуляторы или сменные элементы электропитания.
Аналоговый мультиметр
В аналоговых мультиметрах результат измерения отображается отклонением стрелки на градуированной шкале, а в цифровых – на светодиодном табло или жидкокристаллическом экране. Могут встретиться и оригинальные модели, оснащенные одновременно стрелочным индикатором и цифровым экраном.
Электрическая схема стрелочных мультиметров аналогового типа отличается простотой и представляет собой набор шунтирующих прецизионных резисторов большого и малого номинала. Чтобы с помощью таких тестеров можно было измерять параметры электрических цепей переменного тока, в схему вводят выпрямительные диоды. Это связано с тем, что магнитоэлектрическая система стрелочного микроамперметра работает только на постоянном токе.
Электрические схемы цифровых мультиметров значительно сложнее и содержат в своем составе такие узлы:
- операционный усилитель;
- аттенюатор;
- аналогово-цифровой преобразователь;
- высокоточный выпрямитель;
- механический или электронный коммутатор.
Блок-схема является базовой для всех цифровых мультиметров и позволяет осуществлять измерение параметров электрических цепей постоянного и переменного тока с высокой точностью.
