Мультиметр: прозвон электропроводки

Содержание

Что нужно знать о приборе, чтобы прозванивать провода

режим прозвонки

Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.

Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).

Это интересно: Кабельный чулок — устройство, назначение, типоразмеры

Пример прозвонки проводов

Прозвонка проводов в режиме зуммера

Мультиметр: прозвон электропроводки

Ситуация: в одном помещении не работает розетка. Задачей пользователя будет найти причину сбоя. Для ее решения потребуется:

  1. Посмотреть, сработала ли автоматика в щите. Если элементы включены, обесточить конкретную линию или квартиру полностью.
  2. Удалить розетку из подрозетника, произвести визуальный осмотр на предмет внешних дефектов и качества контактов.
  3. У современных моделей прозвонить клеммники-зажимы.
  4. Если у розетки нет поломок, протестировать качество соединения проводников в распределительной коробке рядом с розеткой.
  5. Основной кабель в распредкоробе должен разрываться, соединяться с жилами под розетку и отводится на следующий потребитель.
  6. В распределительном коробе расположены 3 скрутки – нейтраль, земля и фаза. Кончиком щупа нужно прикоснуться к оголенной скрутке.
  7. Вторым кончиком прозваниваются по очереди контакты розетки. Можно зафиксировать один зонд на контакте, а вторым проверить скрутку.

Клеммники у стандартных розеток отсутствуют.

Процесс прозвонки проводов

Измерения имеют несколько нюансов:

  • Если скрутка без дефектов, имеется смысл теста проводки под напряжением. Нужно подать ток путем включения щитковых автоматов.
  • При сомнениях в цветовой маркировке фазу определяют касанием индикаторной отвертки – диод должен загореться.
  • Рабочее и защитное зануление проверяются в режиме ACV больше 220 В. Красный щуп находится на фазе, черный используется для поиска нуля и земли. Рабочее зануление N отражено в диапазоне 220 А, защитное PE – менее 220 В.
  • Учитывается, что электрики не всегда выводят провода в распредкороб. Розетку могут запитать от соседней или поставить элементы смежной комнаты в единых точках стен.
  • По причине длины щупов 30-50 м допускается соединение контактов розетки перемычкой и прозвонка в распредкоробе.

Безопасная и правильная работа мультиметром

Работа с электрическими приборами и сетями должна быть безопасной. Это правило относиться и к процедуре прозвона проводников мультиметром. Выделим основные рекомендации, которых нужно придерживаться перед началом и в ходе работ:

  1. В первую очередь, цепь должна быть полностью обесточена посредством выключения автомата в распределительном щите, извлечения элементов питания (если рассматриваемый объект — электронный прибор).
  2. Имеющиеся в цепи конденсаторы должны быть разряжены закорачиванием. Иначе, при измерительных работах мультиметр может выйти из строя.
  3. Для удобства при прозвонке рекомендуется на концах измерительных проводов использовать специальные наконечники («крокодилы»). Данные приспособления создают надежный контакт с исследуемым проводником и, при этом, освобождают руки.
  4. Пытаясь зафиксировать щуп, не рекомендуется прикасаться пальцами рук к оголенным проводам и кончику щупа. В противном случае, полученные результаты могут быть некорректными.

Практическое выполнение измерений

При непосредственной проверке производится соединение щупов прибора и концов проводов, которые проверяются. В случае проверки приборов, выполняется соединение одного щупа с контактом штекера, а другой щуп соединяется с контактом, расположенным на плате.

Исправная проводка показывает сопротивление, значение которого не превышает нескольких долей Ома. Из-за статического электричества, появляющегося на пальцах рук, погрешность измерений может быть в пределах 0-3,0 Ома. Частично поврежденный провод показывает значение более 10-ти Ом. При полном разрыве провода на экране прибора появится единица, соответствующая сопротивлению в 200 Ом.

Когда вопрос, как прозвонить проводку мультиметром, успешно решен, то неисправность провода будет зафиксирована при отсутствии контакта на штекере.

Мультиметр: прозвон электропроводки

Как прозвонить проводку мультиметром

Мультиметр: прозвон электропроводки

Как прозвонить провода мультиметром

Как проверить (прозвонить) ТЭН мультиметром

Как проверить лампочку мультиметром – инструкция

Как проверить электродвигатель: этапы проверки и выяснение неисправностей

Мультиметр: прозвон электропроводки

Как проверить резистор мультиметром на исправность, как прозвонить резистор?

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

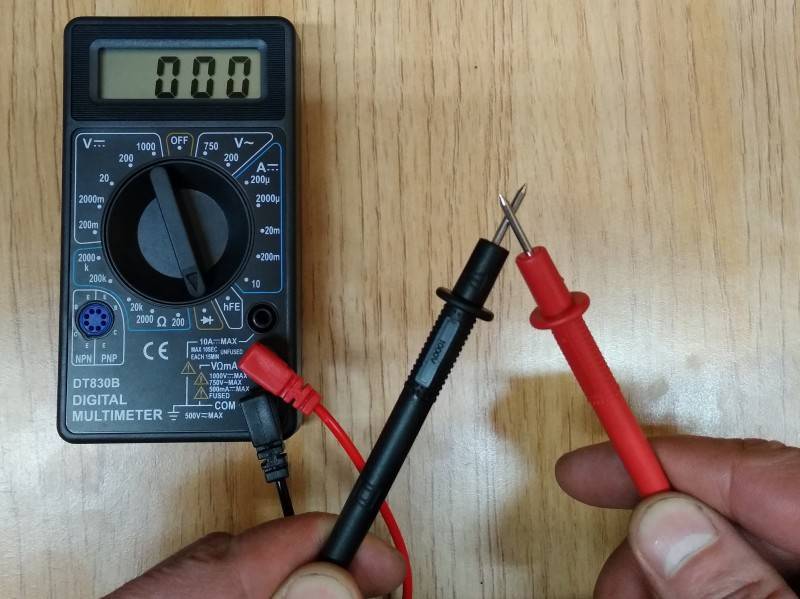

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и VΩmA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Причины повреждения

Их немного и по большей части они естественные:

  1. Старение – из-за вечных перепадов температур и вибраций двигателя изоляция постепенно изнашивается, после чего легко пробивается. Это же относится к местам крепления к свечам зажигания. Сама жила также изнашивается естественным путем из-за постоянной подачи высокого напряжения.
  2. Повреждения – появляются чаще всего из-за ремонта. То есть, механик либо в процессе ремонта сильно зацепил провод, повредив его, либо вообще неправильно заменил провода. Они специально расположены отдельно и не касаются других деталей двигателя. Если уложить их иначе, они повредятся как минимум об горячий ДВС.
  3. Другие неисправности – чаще всего связано с пробитой катушкой зажигания, из-за чего проводам подается больше мощности. На такое не рассчитаны ни провода, ни их изоляция, соответственно происходит пробитие.
Популярные статьи  моргает светодиодная лампа

Прозвонка проводки между распределительными коробками

В распределительной коробке сложно разобраться в подключениях. Опять же здесь применяется способ того, как мультиметром прозванивают провода. Для этого нужен дополнительный проводник, длина которого превышает расстояние между коробками.

  1. Сначала отключают электричество в квартире с помощью вводного автомата.
  2. Один конец дополнительного проводника через «крокодилы» подключается к одному из выводов в коробке, а другой — к одному щупу мультиметра. При этом везде отключаются нагрузки.
  3. Другим щупом находят соответствующий вывод в другой коробке по характерному писку прибора. На проверенный провод устанавливают маркировку и аналогично прозванивают остальные. Перебитую жилу находят методом исключения, когда будут проверены все остальные проводники.

Как определить короткое замыкание

Пошаговая инструкция как определить короткое замыкание мультиметром:

при выключенных электрических приборах и сети нужно замерить сопротивление цепи в отдельных узлах. По возможности желательно применять электросхему электрического снабжения дома или квартиры. Если показывается большое сопротивление, то этот участок исправен. А в местах с КЗ, сопротивление будет равняться 0. Однако устройство может высвечивать и большой показатель сопротивления, в основном если до короткого замыкания большое расстояние. Для такого варианта желательно применять мегаомметр;

Тестер для изоляции мегаомметр

  • если таких приборов нет, то можно применять контрольную лампу с независимым источником тока. Можно оснастить для этого щупами обычный фонарик (лампочка должна работать при соединении штырьков друг с другом). Замыкая один за другим нужные жилы сети на соединениях распределительных коробок, по работающей лампе можно обнаружить КЗ;
  • убрать испорченный кабель. Выполнение точечного монтажа электро проводки не нужно выполнять. Во-первых, скрытая проводка располагается под облицовочным материалом, а это дополнительные траты на монтажные работы. Во-вторых — рекомендуется заменить весь испорченный кабель, так как КЗ может снова повториться. Желательно новый кабель расположить за плинтусом. Применяя специальный короб, подсоединить его в розетку.

Прозвонка проводки через розетку

В основном этот процесс выполняется при помощи мультиметра. Этот прибор стоит достаточно дешево, поэтому желательно иметь его в своем наборе инструментов.

Самый легкий вариант прозвонки, это выполнить ее на этапе прокладки. Как правильно это сделать:

  • проверить провод на целесообразность заявленной мощности. Сечение проволоки будет равно общей мощности электрических приборов, которые будут применяться в этой сети;
  • проверить изоляцию кабеля на целостность. Это можно сделать визуально;
  • замерить сопротивление изоляции мегаомметром. Для электрической цепи со стандартным напряжением 220 В сопротивление не должно превышать 0,5–1 МОм;
  • правильно проверить сеть под максимальной нагрузкой. Для нужно включить все приборы в нее сразу.

Проверка целостности цепи

Также можно прозвонить проводку с помощью розетки. Ручку диапазонов переместить в положение измерения напряжения переменного тока. Необходимо выставить показатель 750 В. Щупы устройства подсоединяются в дырки розетки. Напряжение должно показывать 220 В. Максимальная погрешность — 10%. Если она превышает допустимое отклонение, то необходимо применять сетевые фильтры для подключения бытовых приборов.

Для тестирования целостности электрической проводки необходимо использовать цифровой мультиметр, работающий в режиме замера сопротивления. При проведении проверки нужно сделать замкнутую цепь, которая состоит из самого устройства, двух измерительных «щупов» и тестируемого провода.

Прозвонка от АКБ

Внимание! Во время работы по испытуемому участку пускается малый по величине электрический ток, а прибор будет узнавать показатель его внутреннего сопротивления. Такой вариант подходит для тех, кто не имеет особых навыков в электрике

Пошаговый процесс:

  1. Прибор настроить рукояткой в режим измерения напряжения;
  2. Конец устройства подсоединить к массе автомобиля или на минус АКБ. Отличительной чертой питающей пары в машине будет то, что отрицательный провод или сильно короткий, или полностью отсутствует;
  3. Второй щуп касается подводящего провода. Он должен быть отключен от зажима устройства.

Мультиметр для прозвонки проводов

Что нужно знать о данном приборе? Во-первых, стоит отметить ценовое разнообразие и доступность. Даже недорогие мультиметры способны безупречно справиться со множеством поставленных задач, в том числе, и с прозвонкой проводов.

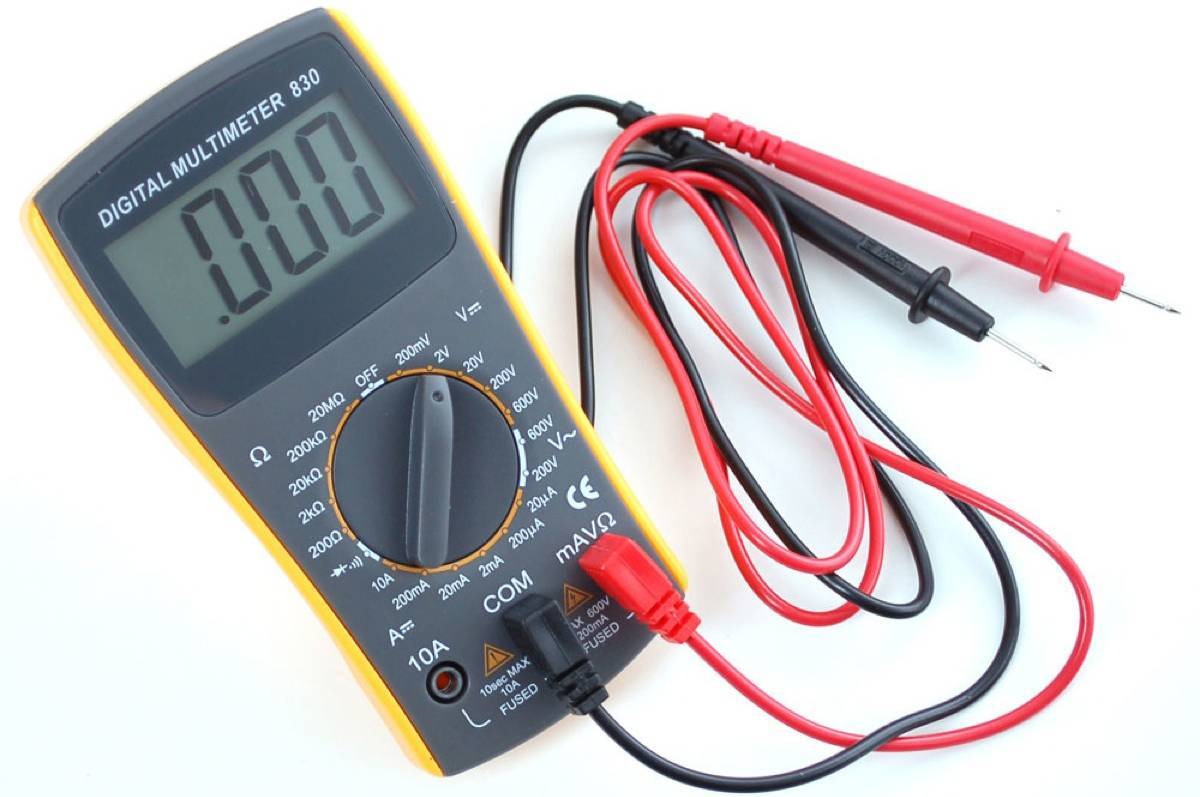

Рассмотрим более детально типичный бюджетный вариант. Ознакомимся с конструкцией, компоновкой и определим его функционал.

Как видно типовой прибор имеет цифровой дисплей, органы управления и гнезда для подключения щупов. Расшифруем основные режимы мультиметра:

  • OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка).
  • ACV (может обозначаться V~) – измерение переменного напряжения.
  • DCV (может обозначаться V…) – измерение постоянного напряжения.
  • ACA (может обозначаться A~) – измерение переменного тока.
  • DCA (может обозначаться A…) – измерение постоянного тока.
  • Ω — измерение сопротивления.
  • hFE – измерение параметров транзисторов.
  • ->Ι- – проверка проводимости (прозвонка цепи).

Гнезда для подключения щупов маркируются следующим образом:

  • COM(-) – общее гнездо для подключения черного провода.
  • VΩmA(+) – гнездо для подключения красного провода.
  • 10A…MAX – гнездо для подключения красного провода при измерении постоянного тока, максимальное значение которого не превышает 10 Ампер.

В рамках рассматриваемого вопроса будут рассмотрены только два режима мультиметра:

Режим измерение сопротивления.
Режим проверки проводимости (прозвонка).
Наличие звукового сопровождения при проверке проводимости.

Некоторые нюансы

При проверке электрической проводки учитывают особенности разводки кабелей в квартире. Например, расположенные в легкой перегородке розетки могут выходить в смежные комнаты и работать от единой распределительной коробки. В многоэтажных домах встречается перекрестное подсоединение розеток в соседних квартирах. Для проверки целостности проводов можно использовать контакты в коробке, предварительно обесточив цепь и перемкнув выводы в розетке отрезком кабеля с оголенными концами.

При отсутствии тестера

Для проверки целостности проводки используют пробник, состоящий из батарейки с подключенной на длинных проводах лампой. Оголенные жилы прикладывают к контактам проверяемой цепи, при исправности кабеля лампа загорится. Методика не позволяет определить состояние проводки или место разрыва.

Если автомат не работает

Если в помещении отсутствует питание, а автоматический предохранитель не сработал, то необходимо:

  1. Проверить прибором наличие напряжения на выходной клемме защитного устройства.
  2. Вывернуть лампу из патрона и убедиться в подаче тока к контактам и исправности спирали (проверить светодиодный источник света мультиметром невозможно).
  3. Разобрать патрон и выключатели для проверки состояния контактов и корректности работы приборов. Поочередное тестирование позволит найти неисправный элемент и восстановить работу электрической сети.

Если автомат сработал

Установленные в распределительном щитке автоматы срабатывают при коротком замыкании или коммутации чрезмерной нагрузки. Для проверки провода щупы тестера подключают к контактам в розетке, появление сигнала указывает на замыкание линий. Для поиска места повреждения необходимо разъединить контакты в распределительной коробке и заново проверить розетку. Наличие сигнала указывает на замыкание линии внутри стены или потолка.

Какой мультиметр предпочтительнее использовать

В том случае, когда такого прибора в доме нет, и собственник только собирается его приобрести, нужно знать о важных особенностях выбора. Для домашних нужд достаточно будет приобрести бюджетную модель, обладающую звуковой индикацией прозвонки.

Мультиметр: прозвон электропроводки

На панели такого прибора имеется обозначение диода либо звука. При испытании этим измерителем на целостность линии, когда контакт будет замкнут, раздастся звук.

Строго говоря, такая функция не обязательна для прозвонки проводов мультиметром, но она очень удобная и помогает более качественно выполнять тестирование. О том, что электроцепь имеет разрыв, также говорит «1» на табло. Это означает, что сопротивление между измерительными щупами существенно больше, чем допустимый предел. При отсутствии повреждений, на дисплее показание будет находиться около «0».

Последовательность действий при прозвонке

  1. Перед тем, как прозвонить цепь мультиметром, нужно повернуть ручку прибора в нужное положение.
  2. Установить концы (измерительные провода) в соответствующие гнёзда. Чёрный провод в гнездо, обозначенное СОМ (иногда оно может быть обозначено «*» или знаком заземления), а красный – в гнездо, где указан знак Ω (иногда ставят знак R). Стоит отметить, что знак Ω может быть нанесён как отдельно, так и в сочетании с обозначениями других единиц измерения (V, mA). Это правильное положение измерительных проводов, которое позволит соблюдать полярность при проведении дальнейших измерений. Хотя если будет проверяться только целостность проводов, взаимное положение их на полученный результат никак не повлияет.
  3. Включить прибор. Для этого может быть предусмотрена отдельная кнопка или включение может происходить автоматически при повороте ручки в нужное положение при выборе пределов измерения или режима работ.
  4. Замкнуть измерительные концы между собой. Если прозвучит сигнал, значит, прибор исправен и готов к работе.

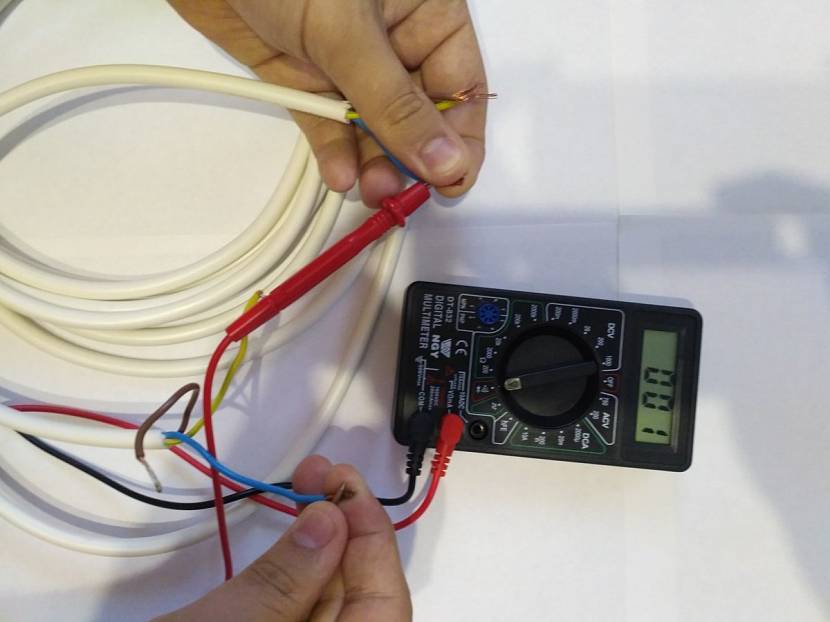

  5. Взять проверяемый кабель или провод (предварительно его концы должны быть оголены от изоляции, зачищены до металлического блеска, удалена с поверхности грязь, окислы). Прикоснуться измерительными проводами к оголённым участкам проводника.
  6. В случае целостности прозвучит сигнал, а показания прибора будут или равны 0, или укажут на значение сопротивления. Если на дисплее будет отображена 1 и не будет звукового сигнала, это означает, что проверенный проводник оборван.
Популярные статьи  Трансформатор Тесла

Как прозвонить лампу

Когда режим прозвонки включён, поломки электрического соединения также можно определить мультиметром.

Чтобы проверить электролампу, следует пройти следующие шаги:

  1. Включить режим прозвонки.
  2. К центральному контакту подсоединяется первый щуп, второй — к боковому контакту.
  3. Если неисправность есть, то сигнал оповестит об этом, а на дисплее появится цифра в диапазоне от 3 до 200 Ом.

Такой тип проверки подходит для ламп с резьбовым цоколем, но не подходит для светодиодов и компактных люминесцентных ламп, ведь внутри них есть электронная схема. Провести проверку можно будет разве что стеклянной спирали КЛЛ. Тогда спираль отделяется от цоколя, а потом прозваниваются выводы, соединённые с платой.

Мультиметр: прозвон электропроводки

Правила безопасности во время выполнения прозвонки

Любые электротехнические работы, в том числе диагностика проводников требует соблюдения всех мер предосторожности и правил электробезопасности. Главные правила, соблюдения которых сохранят вам жизнь и здоровье звучат так:

Всегда работайте только при отключенном питании. Повесьте табличку «НЕ ВКЛЮЧАТЬ

РАБОТАЮТ ЛЮДИ!» у рубильника или автомата;
Не касайтесь оголенных проводников голыми руками, используйте спецодежду и специальный инструмент;
Пользуйтесь электроинструментом с острыми кромками осторожно: используйте перчатки и не допускайте повреждения кабеля;
По окончании работ все неисправные системы должны быть обесточены, а оголенные провода – качественно заизолированы.

Берегите себя и помните, если вы сомневаетесь, что вам по силам работа с электрическими сетями – доверьте это дело профессионалам.

Проверка электродвигателей разного вида с помощью мультиметра

Как пользоваться мультиметром – измерение напряжения, силы тока и сопротивления

Как проверить конденсатор на работоспособность мультиметром?

Как установить дверной электрический звонок — пошаговая инструкция

Определение площади сечения проводника по его диаметру

Почему при включении или во время работы стиральной машины выбивает пробки, УЗО или дифавтомат

Проверка параметров электроцепи

При проверке электрических цепей можно тестировать многие их параметры. Это и ток, и напряжение в сети, и частота сигнала. Но для определения исправности требуется только прозвонить цепь на целостность и проверить сопротивление изоляции. И то, и другое можно выполнить мультиметром.

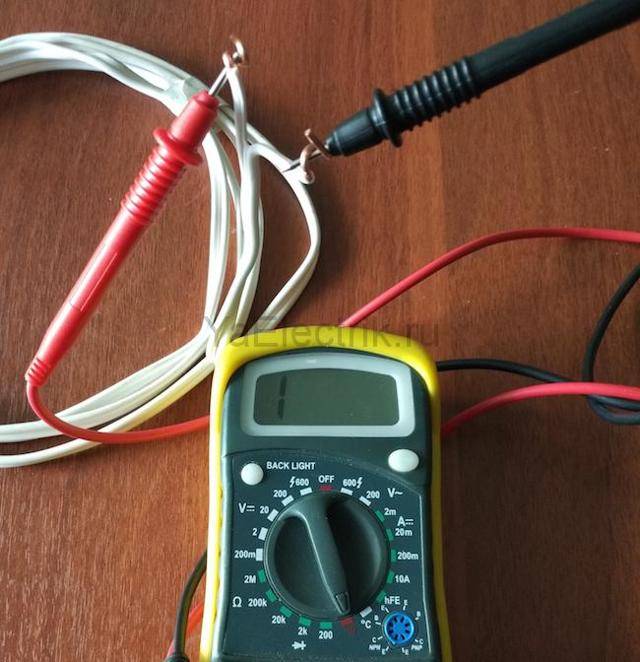

Для того чтобы знать, как прозванивать мультиметром электрическую проводку, нужно правильно настроить измерительный прибор и верно выполнить действия по измерению. Для проверки целостности провода нужно:

  1. Подключить черный щуп мультиметра в гнездо с надписью COM, а красный — в гнездо с надписью U, Ω, Hz;
  2. Ручку измерителя нужно установить в положение 20 Ом;
  3. Подключить измерительные контакты к обоим концам провода. Если концы находятся в различных местах помещения — нужно использовать предварительно проверенный удлинительный провод;
  4. На экране тестера отобразится значение. Если значение не превышает 2 Ом, значит, целостность провода не нарушена. Если показания не устанавливаются на одном уровне или более 8−10 Ом — значит, в цепи есть разрыв.

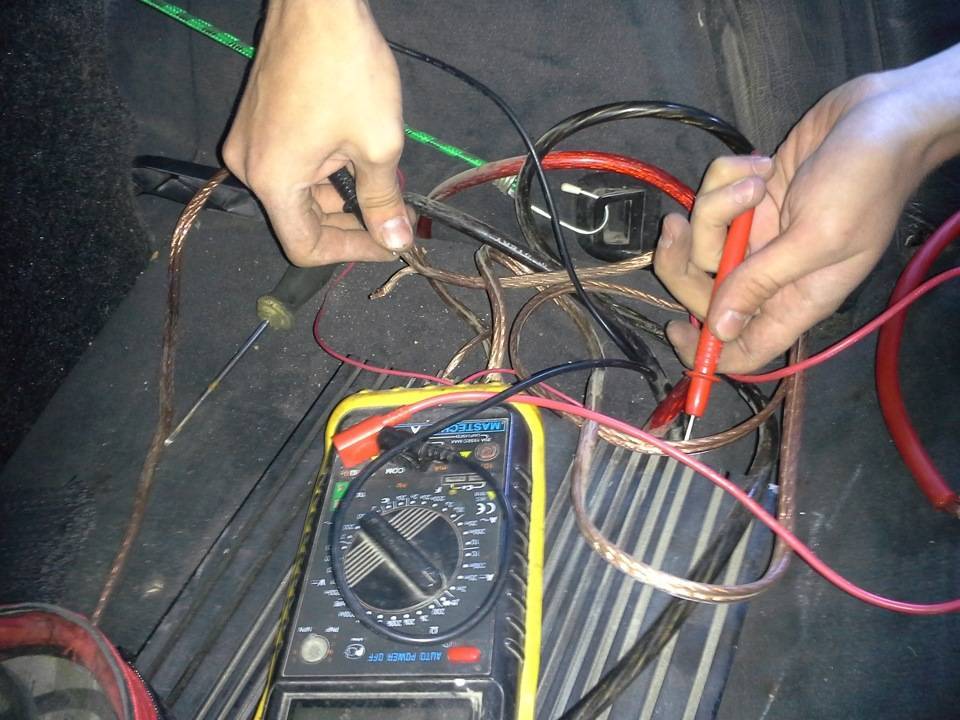

Таким же образом тестируются провода в автомашине и шлейфа различных электронных приборов.

Кроме проверки целостности, провода тестируются на сопротивление изоляции. Это тоже можно сделать мультиметром:

  1. Щупы остаются в тех же отверстиях, как и при проверке целостности;
  2. Режим измерения выбирается тот же — проверка сопротивления;
  3. Предел измерения нужно выбрать наибольший — 20 или 200 мегаом;
  4. Прикоснуться щупами к разноименным жилам кабеля: к фазному и нулю или к фазному и экрану. В автомобиле это масса и сигнальная жила;
  5. На экране должно оставаться показание бесконечности, если вместо этого какое-либо значение, значит, где-то есть замыкание. Изменяющиеся значения говорят о помехах в сети.

Кроме обычных проводов, существуют высоковольтные провода, выдерживающие большие нагрузки по току и напряжению. К ним относятся свечные провода в машинах. По ним протекает ток, который требуется при запуске двигателя, такой ток достигает 80−150 ампер. Знать, как проверить высоковольтные провода мультиметром, требуется при диагностике электроники автомобиля. Прозвон этих проводов происходит по указанной схеме, с тем отличием, что необходимо установить больший предел измерения сопротивления. Обычно этот предел нужно установить на уровне 20 килоом.

В грузовых машинах, а также в сетях, расположенных в местах, подвергающихся постоянному механическому воздействию, размещают проводники с экраном — бронью или бронепровода. В бронепроводе особенностью является только экран, выполненный из прочного металла. Проверить целостность и изоляцию бронепровода можно так же, как и у обычного, необходимо только иметь доступ к его концам и выводу экрана.

Причины возникновения сбоев в работе проводки автомобиля

Электрическая система автомобиля имеет основные цепи зарядки для запуска и зарядки аккумуляторной батареи, а также дополнительные: электрическое освещение, электродвигатели, датчики, магнитные замки, стереосистема и компьютер. Все цепи размыкаются и замыкаются переключателями или реле (дистанционными переключателями, управляемыми электромагнитами).

Ток в цепи течет по одному кабелю батареи через компонент, находящийся под напряжением, и попадает в батарею через металлический корпус автомобиля. Корпус подключается к клемме заземления АКБ толстым кабелем.

В отрицательной (-) системе заземления ток течет от положительной (+) клеммы к работающему компоненту. Компонент заземления кузова автомобиля, подключается к отрицательной (-) клемме аккумуляторной батареи.

На практике встречается довольно много вероятных причин выхода из строя автомобильной проводки. Вот самые частые причины выхода из них:

  1. Процесс старения, который приводит к хрупкости, растрескиванию и вероятному выходу из строя изоляционных материалов. При этом обнажаются провода в автомобиле, и создается риск возникновения короткого замыкания, который может привести к пожару в машине.
  2. Установлен провод, который не подходит по мощности и условиям эксплуатации в автомобиле, недостаточно механически устойчив к износу или истиранию, либо химически неустойчив к условиям окружающей среды.
  3. Механическая поломка из-за ударного воздействия или вибрации.
  4. Проникновение влаги в изоляцию вызывает серьезные проблемы, включая короткое замыкание и коррозию медных проводов.
  5. Перегрев электрических кабелей приводит к ухудшению качества изоляционного материала внешней оболочки, а также к преждевременному выходу из строя кабелей.
  6. Электрическая перегрузка.
  7. Повреждения грызунами.

Методы

Способы тестирования зависят от того, с какой целью оно выполняется. Для проверки целостности кабеля на предмет обрыва или электрической связи между его жилами (короткого замыкания) прозвонку можно осуществить тестером на основе батарейки и лампочки или же воспользоваться для этой цели мультиметром. Последний предпочтительнее.

Несмотря на то, что цена мультиметра выше, чем примитивного устройства, рекомендуем купить его, в хозяйстве этот прибор всегда пригодится.

Мультиметр: прозвон электропроводкиПростейшее устройство для прозвонки электрического кабеля

Для проверки кабеля мультиметр должен быть включен в соответствующем режиме (изображение диода или зуммера).

Мультиметр: прозвон электропроводкиМультиметр, переведенный в режим прозвонки

Методика тестирования следующая:

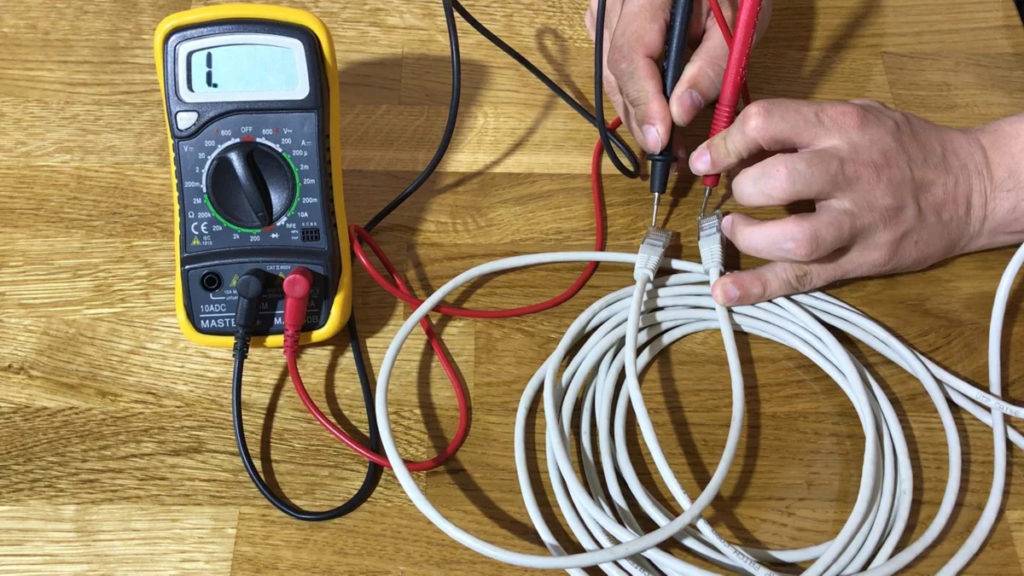

При проверке провода на обрыв тестер подключается к его концам так, как это показано на рисунке. Если кабель целый – лампочка будет светиться (при тестировании мультиметром раздастся характерный звуковой сигнал).

Популярные статьи  Почему шнур удлинителя греется

Мультиметр: прозвон электропроводкиПроверка на обрыв

Пояснения к рисунку:

  • A –электрокабель;
  • B – жилы кабеля;
  • С – источник питания (батарейка);
  • D – лампочка.

Если кабель уже уложен, то с одной его стороны необходимо соединить жилы вместе и прозвонить провода на другом конце;

Мультиметр: прозвон электропроводкиВторой вариант проверки силового кабеля

когда проверяется наличие электрической связи между жилами кабеля, щупы тестера подключают к разным проводам. В отличие от предыдущего примера, скручивать жилы с другой стороны не требуется. Если между проводами нет короткого замыкания, лампочка гореть не будет (при тестировании мультиметром не раздастся звуковой сигнал).

Соблюдение техники безопасности и правил работы с мультиметром

Мультиметр: прозвон электропроводки
Все работы с электрикой нужно проводить в обесточенном помещении

Прозванивать электрические провода и работать с мультиметром необходимо, следуя правилам безопасности:

  1. Тестирование элементов, отсоединенных от цепи, для предотвращения их влияния на схему.
  2. Обесточить цепь, отключив автоматы питания в распредщите.
  3. Разрядить конденсаторы, закоротив их, для предотвращения искажения данных.
  4. Учитывать искажение результатов от диодов сети.
  5. Утечки тока при касании руками к проводам и кончику зонда приведут к неправильным результатам.
  6. Использовать на концах измерителей наконечники-крокодилы для надежности контактов.

Правила безопасности

Все работы с электрикой нужно проводить в обесточенном помещении

Прозванивать электрические провода и работать с мультиметром необходимо, следуя правилам безопасности:

  1. Тестирование элементов, отсоединенных от цепи, для предотвращения их влияния на схему.
  2. Обесточить цепь, отключив автоматы питания в распредщите.
  3. Разрядить конденсаторы, закоротив их, для предотвращения искажения данных.
  4. Учитывать искажение результатов от диодов сети.
  5. Утечки тока при касании руками к проводам и кончику зонда приведут к неправильным результатам.
  6. Использовать на концах измерителей наконечники-крокодилы для надежности контактов.

Основные правила, которые необходимо соблюдать при работе с мультиметром:

  • лучшим методом будет использование так называемых крокодилов, которые упростят работу. Они сделают контакт прочнее и не занимают руки во время работы;
  • перед прозвонкой цепи ее нужно отключить от сети. Необходимо убрать из цепи даже простые батарейки, а если есть конденсаторы, то их нужно замкнуть, таким образом разрядив. Если пропустить этот нюанс, то прибор испортится;
  • в процессе проверки длинного провода запрещено касаться руками к оголенным местам, так как показатели могут дать погрешность.

Токоизмерительные клещи

В заключении необходимо отметить, пользоваться мультиметром достаточно просто. Необходимо соблюдать все правила безопасности и указания. Это устройство рекомендуется иметь в каждом доме и время от времени определять есть ли наличие короткого замыкания или неисправностей.

Как собрать «тестер» из лампочки и аккумуляторов

Чтобы собрать приспособление для проверки электрических кабелей, не обязательно глубоко разбираться в микроэлектронике. Вам не понадобятся знания о диодах, сопротивлениях или конденсаторах. Все, что понадобится для прозвонки провода — это:

  • пальчиковые батарейки или аккумуляторы — 4 шт. по 1,5 Вольт

  • гибкие и тонкие соединительные провода

  • лампочка с напряжением 6 В

  • щуп и зажим типа крокодил (если есть)

  • изолента

Батарейки соединяют между собой проводами последовательно. Чтобы «поделка» не разваливалась во время измерений, батарейки лучше приклеить друг к другу скотчем.

После этого с одной стороны батареи последовательно прикрепляют лампочку и зажим-крокодил. С другой стороны прикрепляют щуп. Места соединений обматывают изолентой, чтобы не получить удар током во время измерений. Если лампочка загорится, значит, цепь исправна. Если не загорится — где-то случился обрыв.

Мультиметр: прозвон электропроводкиМультиметр: прозвон электропроводки

Как прозвонить провода с помощью лампочки

Мы советуем действовать так:

  • Если концы кабеля располагаются недалеко друг от друга, достаточно схватить один конец щупом-крокодилом, а к другому концу прислонить щуп и посмотреть, загорится ли лампочка.

  • Если исследуемый участок кабеля длинный, на одном его конце нужно скрутить между собой все токопроводящие жилы, а «прозвонкой» заниматься с противоположного конца. Для этого лампочку с батарейками нужно последовательно соединять с каждой жилой и смотреть, включится ли лампочка.

Мультиметр: прозвон электропроводки

Что нужно, чтобы найти место короткого замыкания или обрыва

Для поиска места обрыва разработаны специальные компактные приборы — емкостные указатели напряжения, напоминающие по форме толстую шариковую ручку. Они довольно дорогие, зато показывают место обрыва быстро и точно.

Пользоваться емкостным указателем напряжения просто. Нужно найти в квартире распредкоробку, где есть напряжение, включить прибор и вести им по стене вдоль замурованного в штробе кабеля. Пока в кабеле есть напряжение, лампочка на емкостном указателе будет светиться. Когда вы дойдете до оборванного участка, индикатор погаснет.

Чтобы понять, где оборвался «ноль», этот провод нужно на короткое время сделать фазным. С «нуля» нужно снять напряжения. После этого — отсоединить фазный нулевой и заземляющий провод и соединить «ноль» с «фазой». Когда напряжение появится на «нуле», можно будет воспользоваться емкостным указателем

По окончании поисков важно восстановить схему.

Если случилось КЗ с обрывом кабеля, нужно отсоединить все провода за исключением фазы и подать напряжения. После этого можно действовать так, как будто оборвался фазный провод.

Мультиметр: прозвон электропроводки

Как прозвонить провод между распределительными коробками

Если нужно выяснить, где оборвался провод в распределительной коробке, пригодится длинный кабель, относительно которого будет прозваниваться распредкоробка. Перед тестированием цепи напряжение в сети выключают.

Также отключают осветительные приборы, отсоединяют бытовую технику от розеток. Скручивают один кабель в распределительной коробке с дополнительным длинным проводом, а во второй коробке ищут нужный провод относительно дополнительного и запоминают его. Процедуру повторяют со всеми проводами и помечают их до тех пор, пока не останется один оборванный.

Способом часто пользуются при поиске обрывов в автомобильной проводке.

Мультиметр: прозвон электропроводки

Выводы

Мультиметр — недорогой и понятный прибор, который полезно иметь под рукой. Если его в доме нет, обрыв провода можно найти с помощью лампочки и нескольких батареек. Это займет больше времени, но позволит понять, в каком месте нарушилась целостность цепи, и приступить к ремонту электропроводки или вызвать электрика и доверить починку ему.

Прозвонка электрических проводов и кабелей на этапе прокладки

Монтаж новой домашней проводки всегда связан с определенными трудностями, из-за которых целостность проводников может быть нарушена еще до того, как магистралью начнут пользоваться.

Новая линия чаще всего укладывается внутри канавок, или же просто поверх стены, которая затем покрывается слоем штукатурки и подвергается другим отделочным работам. Первичная проверка электропроводки производится до того, как штроба будет заделана или стена оштукатурена.

Если мастер поленился это сделать, то не исключено, что ему, после неудачной попытки включить свет или воспользоваться розеткой, придется долбить штукатурку или вскрывать канавку в толще стены.

Как же убедиться в исправности проводки?

Прежде всего, нужно удостовериться, что фазный и нулевой кабель, а также провод заземления не контактируют между собой – то есть в отсутствии короткого замыкания. Если качество изоляции проводника оставляет желать лучшего, то под воздействием высокого напряжения она может быть повреждена, что с высокой долей вероятности приведет к КЗ. Поэтому, покупая электрический провод, не стоит экономить слишком сильно и приобретать кабель, ориентируясь на самую низкую цену. Если вы сомневаетесь в целостности изоляционного слоя, проверьте линию мегаомметром.

Проложив линию, не следует заделывать штробу и штукатурить стену, не осмотрев предварительно поверхность кабеля по всей его длине на предмет отсутствия повреждений механического характера.

Если линия не замкнута, а при визуальном осмотре не выявлено повреждений, ее прозванивают на обрыв.

Как выполняется прозвонка проводки при монтаже – на следующем видео:

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как правильно подключить вилку. пошаговое руководство
Как починить или заменить штепсельную вилку
Мультиметр: прозвон электропроводки
