Выявление поломки

Если на вашей стиральной машинке сгорел нагреватель, то вы это заметите по многим из причин:

  1. Плохое качество отстирывания вещей;
  2. При работе стиралки люк остаётся постоянно холодным;
  3. Стирка либо увеличивается во времени, либо не прекращается;
  4. Преждевременная остановка машинки и прекращение стирки;
  5. Дисплей показывает непонятные знаки и символы;
  6. Из бака появился неприятный запах;
  7. При соприкосновении с неокрашенными участками машинки чувствуются удары током.

Все это говорит о неисправности стиральных машин и скорое всего необходимо заменить тэн для нормальной их работы. Но при возникновении некоторых признаков поломки тэна, машинка может как обычно выполнять все свои функции дальше, кроме нагрева. Но качество удаления загрязнений будет заметно худшим. Первым делом при подозрении на отсутствие нагрева воды в баке не стоит приступать к её разборке.

Если же с подключением всё нормально, то необходима прозвонка тэна на исправность и придётся вооружаться необходимым инструментом для ремонта своей помощницы. Сначала должна быть произведена прозвонка нагревателя, и в случае его поломки заменить тэн. Для этого нужно узнать, где находится тэн в стиральной машине, сзади или спереди.

Как проверить тэн в электроплите

Для диагностики тэнов электрической плиты используется мультиметр. При этом проверяется такой показатель как сопротивление. Величина данной характеристики соответствует нескольким сотням Ом. В случае если величина сопротивления будет занижена, это говорит о возникновении в нем короткого замыкания. При показании равном бесконечности, будет ясно, что произошел обрыв элемента. Данные ситуации, описанные выше, предусматривают замену неисправного нагревательного инструмента.

Конфорки электрической плиты обладают четырьмя выводами. При этом в них заключаются два нагревательных компонента. Эти компоненты обладают различными размерами мощности и сопротивления.

Тэны не должны быть взаимосвязаны с корпусом. Для такого обследования нужно переключатель мультиметра переключить на диапазон, который соответствует зуммеру. Один из щупов присоединяется к выводу тэна, второй проводник подсоединяется к поверхности электроприбора. Если прозвонка издаст сигнал, значит, произошла утечка тока. Такой компонент также требует замены на исправный.

В этой статье мы подробно рассмотрим, как своими руками можно проверить исправность ТЭНа — нагревательного элемента.

В настоящее время в быту широко применяются водонагревательные приборы. Это — стиральные машины, электрочайники , электроплиты, бойлеры, и другие приборы.

Во всех этих приборах нагрев воды происходит при помощи ТЭНа — трубчатого электронагревателя.

Внутри ТЭНа находится проволочная спираль с высоким удельным электрическим сопротивлением, которая при прохождении по ней электрического тока нагревается.

Пространство между спиралью и корпусом ТЭНа заполнено электроизоляционным наполнителем с высокой теплопроводностью, который хорошо проводит тепло.

Когда электронагревательные приборы перестают нагревать воду, чаще всего виной этому — выход из строя ТЭНа.

Итак, как проверить ТЭН?

1. Перед проверкой необходимо рассчитать сопротивление ТЭНа. Для этого необходимо знать его мощность. Она обычно указывается на корпусе прибора и в паспорте к нему.

Зная мощность, рассчитываем ток, протекающий через ТЭН — это отношение мощности к напряжению электросети (220В):

I=P/U, Ампер.

После расчета тока, определяем сопротивление: отношение напряжения (220В) к току:

R=U/I, Ом.

Либо же можно сразу рассчитать сопротивление по следующей формуле:

R=U²/P, Ом.

Предположим, что у нас ТЭН мощностью 2000 Вт (2 кВт), напряжение питающей сети 220В, подставляя эти значения в формулу, получим:

Т.е. напряжение подставляем в Вольтах, мощность в Ваттах — сопротивление получаем в Омах.

2. Теперь приступаем непосредственно к проверке ТЭНа мультиметром (тестером).

Перед проведением измерений необходимо отключить электроприбор от питающей электросети и отсоединить провода от разъемов ТЭНа.

Переводим мультиметр в режим измерения сопротивления с диапазоном 200 Ом.

Касаемся щупами мультиметра к клеммам ТЭНа:

— если ТЭН исправен, то прибор должен показывать сопротивление, близкое к расчетному.

— если показывает ноль — значит замыкание внутри ТЭНа и его надо заменить.

— если показывает 1 (единицу) — обрыв ТЭНа и тоже замена (стрелочный тестер покажет ∞).

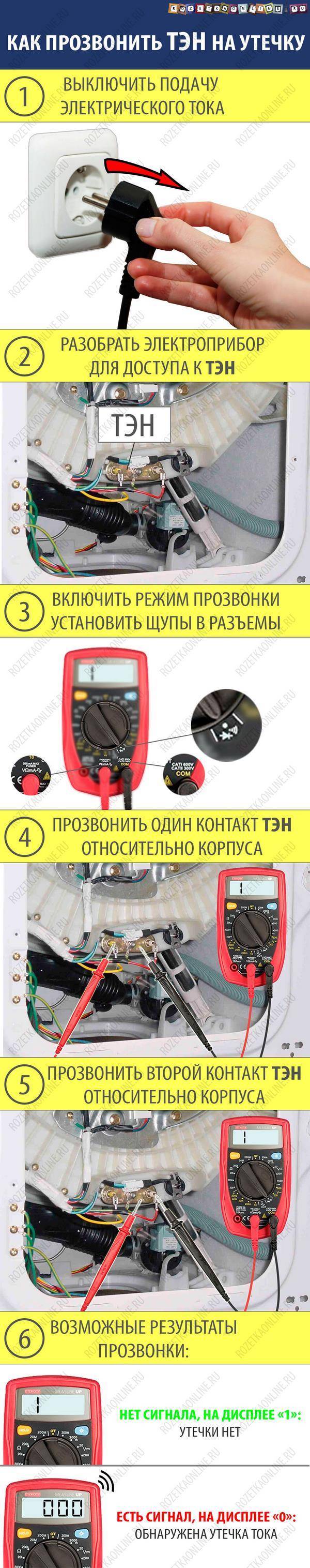

3. После этого проверяем пробой ТЭНа на корпус.

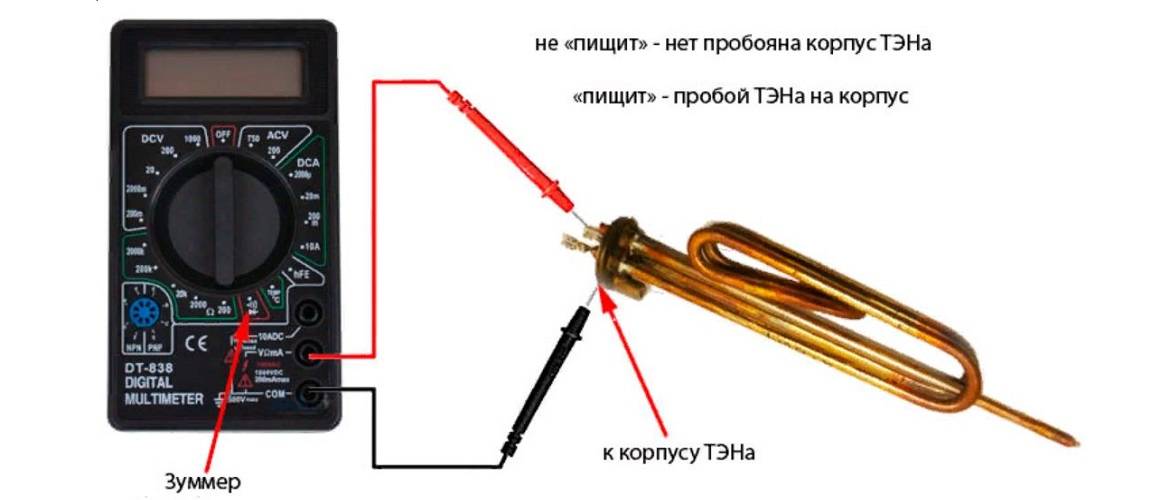

Переключатель прибора переводим в режим прозвонки «зуммер». Один щуп прибора подключаем к выводу ТЭНа, второй к корпусу ТЭНа (можно к клемме подключения заземления на ТЭНе).

Если пробоя на корпус нет — зуммер мультиметра не должен пищать.

Если зуммер пищит — значит ТЭН имеет пробой на корпус и требует замены.

Таким вот несложным способом можно проверить исправность трубчатого электронагревателя — ТЭНа с помощью мультиметра.

4. Но также возможен случай, когда изоляция ТЭНа со временем начинает портиться и возникает ток утечки на корпус. В этом случае для измерения сопротивления изоляции ТЭНа понадобится мегаомметр.

Если в цепи с ТЭНом установлено УЗО, то в случае ухудшениия или старения изоляции, ток утечки может может достигать величины, достаточной для срабатывания этого УЗО. Как я уже подробно объяснял в курсе по аппаратам защиты, УЗО может начать срабатывать, начиная с половины значения номинального отключающего дифференциального тока: — от 5 мА для УЗО с уставкой 10 мА; — от 15 мА для УЗО с уставкой 30 мА.

Мультиметр этого не покажет, поскольку нет короткого замыкания на корпус.

Также вы можете посмотреть, как проверить ТЭН в видеоформате:

Подпишитесь на мой канал на YouTue, и первым получайте доступ к новым видео по электрике.

Если видео было для Вас полезным, не забудьте нажать НРАВИТСЯ.

Также рекомендую прочитать:

Как проверить ТЭН?

ТЭН состоит одной или нескольких спиралей, обладающих высоким омическим сопротивлением, помещенной внутрь металлической трубки. Для проверки ТЭНа выполняется замер сопротивления устройства.

Перед выполнением проверки необходимо выполнить расчет сопротивления элемента. Для этого определяется мощность прибора она указана на корпусе нагревателя.

Сопротивление определяется как R=U2/P.

Как проверить ТЭН мультиметром

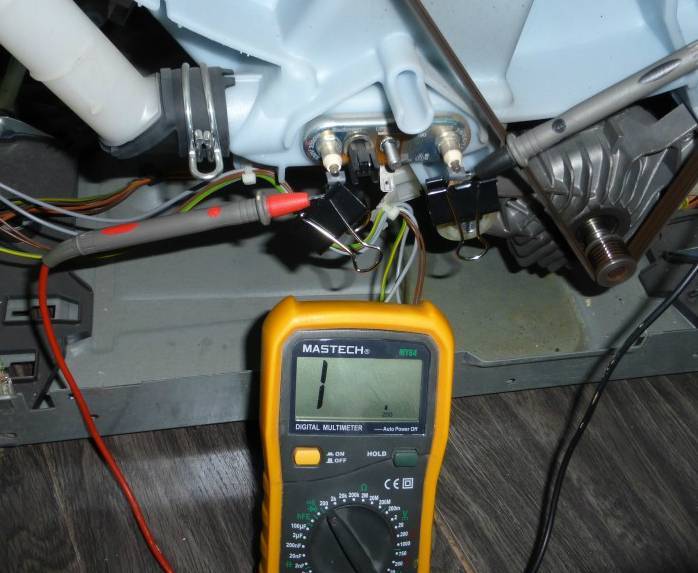

Рис: показание мультиметра «1» ТЭН в обрыве

Перед началом проверки питающие концы должны быть откинуты от нагревательного элемента.

  1. Переключатель мультиметра переводится в диапазон измеряемого сопротивления.
  2. Щупами прибора необходимо коснуться контактов ТЭНа, если нагреватель в исправном состоянии, на табло прибора будет показано сопротивление близкое по значению к расчетному.
  3. Если на табло «0», внутри ТЭНа короткое замыкание.
  4. В случае если на табло «1» обрыв спирали ТЭНа, если нагревательный элемент замерить стрелочным тестером он покажет «бесконечность».
  5. После проверки ТЭНа на целостность необходимо проверить его на замыкание «на Землю» или по-другому на электрический пробой, на корпус.

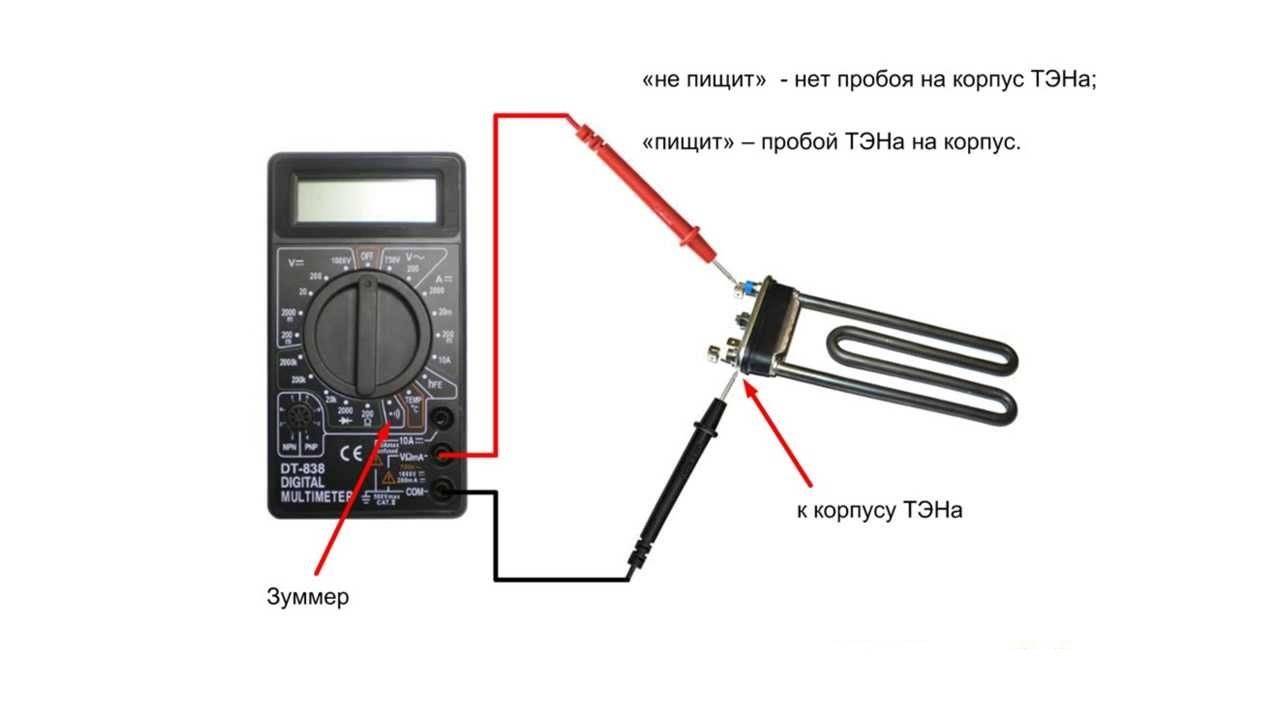

Переключатель мультиметра ставится на прозвонку «зуммер», щупом прибора поочередно касаемся выводов ТЭН, «зуммер» должен молчать, если прибор запищал, нагревательный элемент замыкает на корпус.

Как проверить ТЭН водонагревателя

Рис: ТЭН рабочий

  • Токоподводящие провода необходимо отсоединить от ТЭНа водонагревателя.
  • Переключатель мультиметра ставится в диапазон измерения сопротивления. Измерение сопротивления зависит от мощности и рабочего потребляемого тока нагревателя.
  • Чем выше показания мощности нагревательного элемента, тем выше потребляемый рабочий ток и меньше значение сопротивления. значение мощности ТЭНа будет в пределах 20…60 Ом.
  • Аналогично измеряется значение сопротивления терморегулятора. Кроме того, в конструкции термостата предусмотрено наличие тепловой защиты, при перегреве элемента происходит выбивание устройства из сети.
  • В том случае если мультиметр показывает «обрыв», то на табло прибора в левой его части будет показана «1» не нужно спешить с выводом, нужно нажать на кнопку (блинкер) предохранительного устройства, термостат вернется в свое рабочее состояние и только тогда нужно продолжить измерение.
  • Измерение сопротивления ТЭНа водонагревателя можно проводить в нескольких диапазонах, поочередно переводя переключатель прибора, нужно только помнить, что чем выше значение сопротивления, например, 2000к тем чувствительнее реагирует прибор, нельзя касаться щупов мультиметра руками, он покажет сопротивление человеческого тела.
  • Ориентировочно мультиметр должен показывать при рабочем состояние элемента 0,37 или 0,71 Ом, сдвоенный ТЭН на одном фланце.
Популярные статьи  Что такое источник бесперебойного питания (ИБП)

Как проверить ТЭН стиральной машины

Рис: заднее расположение ТЭНа в стиральной машине

Проверка рабочего состояния ТЭНа стиральной машины выполняется несколькими способами.

  1. Визуальный – когда очень не хочется разбирать стиральную машину, при включении машины на максимальный температурный режим, надо посмотреть рабочее состояние электросчетчика, увеличение скорости подсчета ваших кВт, означает целостное состояние нагревательного элемента.
  2. Но, вполне возможно, что ТЭН целый, а не работает управление включения нагревателя, в этом случае необходимо вскрыть стиральную машину и проверить нагреватель на целостность.

Обычно ТЭН расположен снизу под баком машины, за ее задней крышкой, в некоторых моделях ТЭН может находиться за передней панелью, чтобы до него добраться необходимо снять резиновую манжету с люка машины. Если машина с вертикальной установкой барабана, то ТЭН может устанавливаться за одной из боковых стенок корпуса.

Нагреватель представляет собой овальный фланец с тремя выводами крайние это фаза и нулевой вывод в центре – заземление от него отходит заземляющий желтый с зеленой полосой провод.

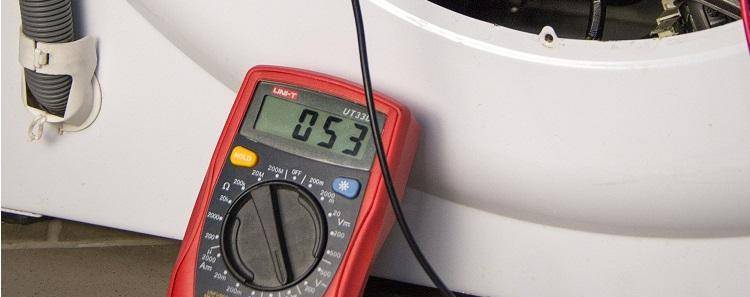

От контактов ТЭНа отсоединяются провода, нагреватель замеряется мультиметром в режиме измерения сопротивления, если нагревательный элемент в рабочем состоянии, то прибор покажет ориентировочно 25 – 60 Ом.

Если в левой части табло прибора показана «1» ТЭН неисправен и находится в «обрыве». Если ТЭН целый проверяем его на «утечку» переключатель прибора ставиться в диапазон мОм и заменяется сопротивление между корпусом ТЭНа и его выводами.

Что нужно выполнить перед проверкой

Перед тем, как измерить сопротивление ТЭНа мультиметром, можно рассчитать значение его сопротивления на бумаге. Для этого потребуется определить мощность устройства. Как правило, данный параметр указан в эксплуатационном паспорте. В крайнем случае можно всегда просмотреть нужную информацию на сайте производителя или поискать данные в Интернете.

Зная значение мощности, нужно сначала рассчитать протекающий через нагреватель ток. Любой, кто знаком со школьным курсом физики за 8 класс, ответит, что сила тока в данном случае будет равна отношению мощности к напряжению (обычно это 220 вольт):

I=P/U, Ампер

После этого можно будет по Закону Ома (все тот же 8 класс физики) высчитать и значение сопротивления – разделив напряжение на силу тока:

R=U/I, Ом

Как вариант – воспользоваться другой формулой:

R=U²/P, Ом

В качестве примера: перед тем, как определить сопротивление ТЭНа рассчитывается его теоретический показатель при мощности в 2 киловатта (2 000 ватт) при стандартном напряжении в 220 вольт:

R=(220 В)²/2 000 Вт = 24.2 Ом.

Это и будет искомое теоретическое сопротивление. Часто мастера и электрики, тестируя ТЭН мультиметром, просто придерживаются показателей в промежутке между 20 и 30 омами. Это будет не совсем верно: все-таки, чем точнее измеренный показатель будет совпадать с теоретическим, тем лучше.

Как проверить ТЭН мультиметром самостоятельно

Основной поломкой бытовой техники считается выход из строя нагревательного элемента. Если стиральная машина не греет воду при стирке или не нагревается спираль утюга, тогда тэн нужно прозвонить с помощью мультиметра. В этой статье мы представили вашему вниманию информацию о том, как проверить ТЭН мультиметром в домашних условиях.

Также в нашей статье вы найдете подробные картинки и видео, которые подробно объяснят каждый процесс. Если вам будет интересно, тогда можете прочесть про то, как правильно слить воду с бойлера.

Как проверить ТЭН

Сначала необходимо рассмотреть, как выполняется прозвонка нагревательного элемента. Чтобы вам было понятно мы постарались углубиться в практические моменты. Проверить ТЭН можно по следующей схеме:

  1. Перед проведением проверки, вам необходимо постараться рассчитать сопротивление. Для выполнения расчета можно использовать формулу R=U2/P. В этой формуле U будет означать напряжение в вашей статье. Показатель P – это номинальная мощность ТЭНа, которые можно найти в паспорте прибора.
  2. Перед проведением проверки устройство обязательно необходимо отключить от питания. Только после этого можно приступать к выполнению проверки.
  3. Теперь включите мультиметр в режиме проверки сопротивления.

Если вы не умеете использовать мультиметр, тогда не переживайте. На нашем сайте уже есть информация о том, как правильно использовать мультиметр. Если вы щупами дотронетесь до вывода, тогда можете столкнуться со следующими ситуациями:

  1. Если значение на вашем экране будет примерно таким же, как и на картинке, тогда это означает что ТЭН работоспособный.
  2. Если отображается «0», тогда это означает, что необходимо выполнить замену устройства.
  3. Показатель «1» будет означать, что во время проверки произошел обрыв сети.

Также с помощью мультиметра, вам необходимо проверить ТЭН на пробой. Для подобной работы устройство необходимо перевести в режим зуммера. Одним щупов вам необходимо дотронуться до вывода, а вторым до нагревательного элемента. На фото ниже вы можете увидеть, как правильно проверить ТЭН на пробой.

Важно знать! Если зуммер запищит, тогда необходимо выполнять замену детали. При необходимости вы также можете выполнить проверку на сопротивление изоляции. Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В»

Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

При необходимости вы также можете выполнить проверку на сопротивление изоляции. Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

Перед проведением проверки проведите визуальный осмотр. Для этого очистите устройство от накипи, а затем выполните прозвонку элемента. Если вы обнаружите визуальные повреждения, тогда следует выполнить замену устройства.

Проверить нагреватель на обрыв также можно с помощью контрольной лампы электрика. Если лампочка будет гореть, тогда обрыв отсутствует. Сделать подобную лампу можно из подручных материалов и у нас есть статья, как сделать контрольку своими руками. Это все способы проверки устройства.

В некоторых ситуациях вы также можете проверить устройство и без мультиметра. Ниже вы также можете найти видео, которые позволяют понять о том, как проверить ТЭН в стиральной машине, бойлере или посудомоечной машине.

Видеоуроки

Если бойлер не греет воду, тогда необходимо проверить ТЭН водонагревателя по следующей инструкции:

Если у вас появилась необходимость прозвонить ТЭН стиральной машины, тогда следует перейти к изучению инструкции ниже:

Чтобы вы могли проверить утюг мулььтиметром нужно разобрать корпус устройства и дотронуться до его выводов:

Если вы не знаете, как прозвонить чайник, тогда инструкцию можно увидеть ниже:

Как видите, выполнить проверку достаточно просто. Видео, которые мы предоставили вашему вниманию помогут все сделать правильно. Надеемся, что информация была полезной и информативной.

Сбой или выход из строя прессостата

Хотя прессостат отвечает за наполненность бака водой, он может стать причиной того, что стиральная машина не греет. Как определить неисправность прессостата, не разбирая стиральную машину:

  1. При наличии системы самодиагностики на экран выводится код ошибки.
  2. Процесс стирки запускается, однако видно, что в баке очень мало воды или её вообще нет.
  3. Слишком много воды в баке, и поэтому стиральная машина не успевает её греть.
  4. Режим полоскания не запускается или вода сливается не полностью и после окончания стирки вещи не отжаты в соответствии с установленной скоростью.

Прессостат

Чтобы проверить прессостат вручную, можно выполнить следующие действия:

  1. Отключить стиральную машину от электричества и перекрыть подачу воды.
  2. Снять верхнюю крышку и обнаружить прессостат.
  3. Отсоединяем прибор от проводов (предварительно сфотографировав) и шланга.
  4. Проверяем шланг из стиральной машины на предмет засорений. При необходимости прочищаем.
  5. Для проверки механики самого устройства к штуцеру нужно подсоединить небольшую трубку и сильно дунуть в нее. Если внутри нет засорений, то можно услышать один или несколько щелчков от срабатывания контактов.
  6. Для проверки срабатывания реле необходимо использовать тестер в режиме измерения сопротивления. Последовательно соединяем щупы и контакты реле, при этом время от времени дуем в трубку. Если реле срабатывает, то показатель сопротивления должен измениться.
Популярные статьи  Работа реле времени с задержкой включения

Следует отметить, что в технической документации стиральной машины, как правило, не указывается электрическая схема прессостата. Поэтому, не имея схемы конкретной модели, нужно перебрать все варианты пар контактов. В этом случае работники сервисных центров могут провести как диагностику, так и ремонт устройств намного эффективнее и быстрее.

Замена прессостата

Замена прессостата на новый имеет определённые нюансы. Установка нового прибора своими руками и его подключение не вызывают особых проблем. Однако большинство устройств требуют дополнительной настройки под конкретную модель стиральной машины. На датчике, в зависимости от модели, может располагаться до трех винтов. Они регулируют количество воды, необходимое в процессе стирки для каждой конкретной программы, которую выполняет стиральная машина. Определить необходимый объем самостоятельно практически невозможно. Поэтому если вы стопроцентно не уверены, что приобретенный вами прессостат уже настроен для работы под конкретную модель стиральной машины, лучше доверить его установку и настройку мастерам из сервисного центра.

Проверка ТЭН мультиметром

Чтобы начать процесс тестирования, необходимо в первую очередь обезопасить свою работу отключением бытового агрегата от сети. Нужно просто выдернуть электрический шнур питания из розетки, а для электрической кухонной плиты с отдельной линией, пожалуй, отключить автоматы в квартирном электрическом щите. В любом случае нужно обесточить оборудование.

Дальше правильней будет действовать по следующему алгоритму.

Обеспечить доступ к выводам электронагревателя. Возможно, в некоторых случаях ТЭН придётся полностью извлечь из агрегата для удобства тестирования.

Отсоединить провода от нагревателя.

Если на устройстве накипь, то необходимо очистить ТЭН от неё.

После этого тщательно осмотреть нагреватель на предмет трещин, вздутий или других признаков повреждения.

Подготовить тестер (мультиметр), переключив его в режим измерения электрического сопротивления. Диапазон измерения нужно выбирать в зависимости от полученного результата, который мы рассчитывали по формуле номинального сопротивления для нагревателя своей техники.

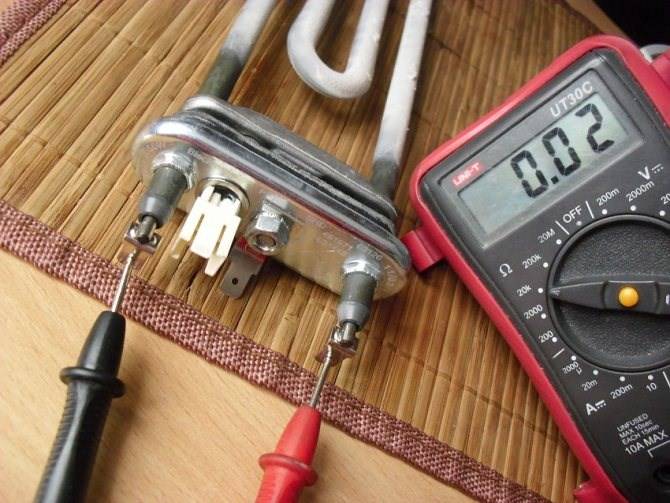

Сначала следует прозвонить контакты нагревателя, для чего касаемся их щупами прибора и смотрим на результат. Спираль исправна, если показания тестера находится в пределах расчётного сопротивления. Если прибор показывает знак бесконечности (∞) или единицу (1), то это означает, что нагревательный элемент имеет обрыв и подлежит замене. В случае внутреннего замыкания тестер покажет цифру 0 (также нужна замена ТЭНа). В моделях нагревателей, где несколько спиралей, необходимо каждую пару выводов прозвонить отдельно.

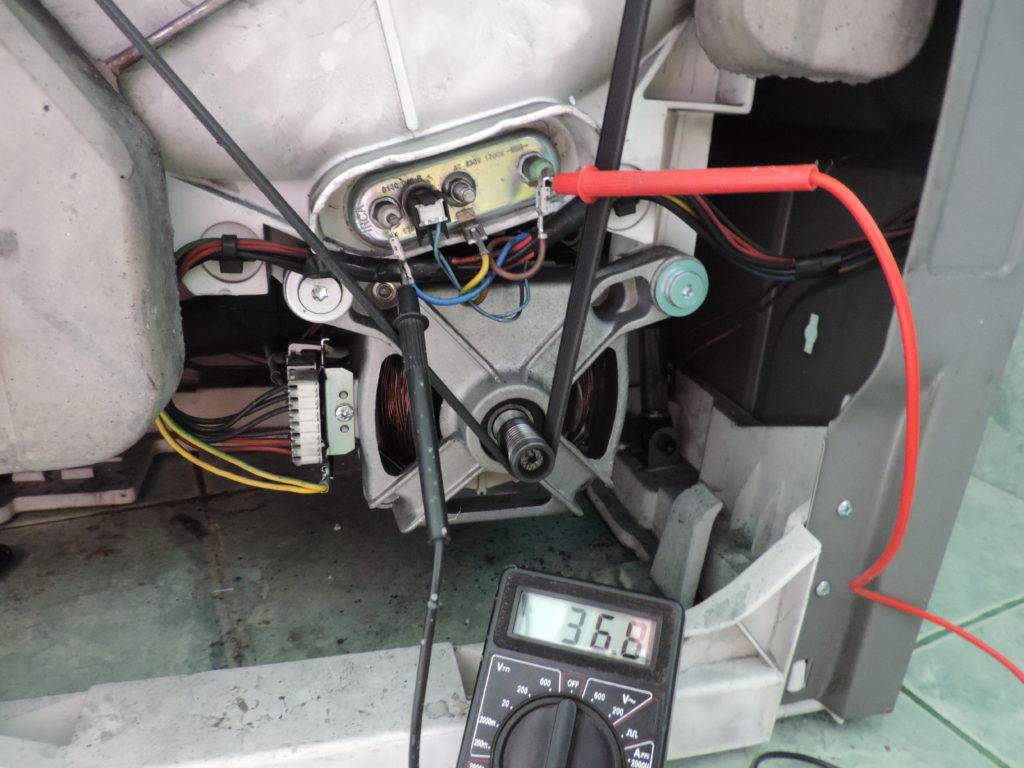

Далее проверяется отсутствие пробоя изоляционного слоя спирали на корпус. Режим тестера переключается на «Зуммер». Один из щупов прибора замыкается на корпус водонагревателя, а другим по очереди нужно касаться выводов спирали. При пробое будет проходить сигнал, при исправном нагревателе никаких звуков раздаваться не должно. Если пробой имеется, нагреватель нужно заменить на новый.

При отсутствии каких-либо повреждений трубчатого нагревателя следует искать другие причины. Например, проверить шнур или линию электрического питания бытовой техники, если у неё нет вообще никаких признаков «жизни»; терморегулятор в случаях, когда происходит недогрев воды или раннее отключение питания ТЭНа. Терморегулятор можно протестировать тем же мультиметром, для чего его нужно извлечь из места монтирования и отсоединить все провода. Потом тестер устанавливается на режим прозвонки и щупами касаются обеих клемм. Если контакт имеется, то проверяют работу путём опускания стержня регулятора в воду с максимальной температурой (при этом мультиметр должен быть подсоединён к клеммам). Достигнув предельного нагрева, термодатчик регулятора должен разомкнуть контакты цепи, на что укажет характерный щелчок. При остывании воды термодатчик восстановит электрическую схему — прозвучит ещё один щелчок при замыкании контактов реле. Всё это укажет на исправность терморегулятора.

Имеются только некоторые нюансы по его извлечению. Но нужно запомнить, что извлекать ТЭН для проверки необязательно, если доступ к его контактам свободный. У стиральных машин имеются сложности с определением места нахождения как трубчатого нагревателя, так и его терморегулятора. Но в случаях, когда в сопроводительной документации нет информации о месте нахождения этих элементов, по марке машинки можно отыскать её подробное устройство через интернет.

Проверка ТЭНа на водонагревателе большой мощности (бойлере) также не отличается от той проверки, что мы уже описали, но здесь вместе с ТЭНом обязательно следует проверить терморегулятор с датчиком.

Как проверить ТЭН мультиметром, смотрите далее.

Проверка нагревателя тестером (мультиметром)

как прозвонить тэн на стиральной машине мультиметром

Если вы решили сами починить данную поломку и заменить тэн в стиральной машине своими руками, то для начала нужно определить, как к нему подобраться. Это очень просто и сделать это можно разными способами. Первый — это проверить тэн стиральной машины с прибором «мультиметр».

Во многих моделях стиральных машин он находится в задней части бака, но в некоторых моделях он может быть установлен спереди. На них проще проверить тэн мультиметром. Но в любом случае со стороны его установки имеется съёмная часть корпуса, передняя или задняя стенка, которую необходимо демонтировать для осуществления ремонта. После снятия панели мы увидим тэн в нижней части бака.

  • Переписываем (или фотографируем) и снимаем клемы тэна;

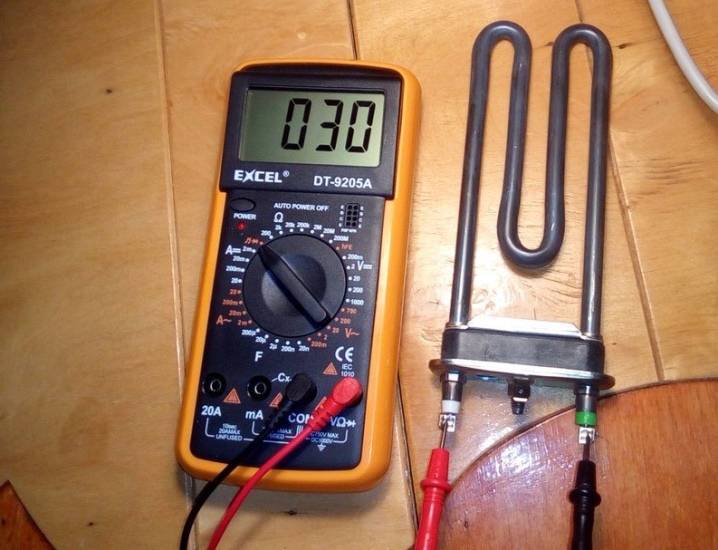

  • Нужно необходимо прозвонить тэн. Переводим тестер на минимальные измерения сопротивления.
  • Щупами мультиметра касаемся контактов тэна;
  • Сопротивление тэна должно быть от 20 до 40 Ом (смотря какая мощность тэна);
  • Проверка тэна на утечку. Одним щупом тестера касаемся одного из контактов, а вторым корпуса тена или гайки крепежа нагревателя.

При этом тестер следует перевести на максимальную величину сопротивления и он не должен показывать никакие значения, кроме единицы. Если величина показателей проверяемого нагревательного элемента машинки 1-5 МОм и ниже тен пробит на корпус.

Ослабляем гайку, а шпильку вводим вглубь. Вытащить тэн стиральной машины Самсунг нужно после снятия защитной панели контактов. Минусовой отвёрткой поддеваем флянец тена и тянем нагреватель наружу. Чистим посадочное гнездо и в обратном порядке производим установку нового тэна.

Для удаления остатков накипи с тена лучше сделать стирку в холостую, можно применить специальные средства для её очистки. В домашних условиях проверить тэн в стиральной машине также можно и контрольной лампочкой. Как проверить тэн на пробой и на работоспособность лампочкой знает каждый автомобилист.

Как прозвонить ТЭН на обрыв или короткое замыкание

Следующим важным этапом испытания работоспособности ТЭНа, является его прозвонка, для выявления двух основных неисправностей:

     1. Обрыв нагревателя – токопроводящей нити, стержня или спирали внутри корпуса;

     2. Короткое замыкание между его клеммами;

Пошаговая инструкция, которая поможет вам прозвонить ТЭН включает следующие действия:

как прозвонить тэн на стиральной машине мультиметром

1. Электроприбор отключается от сети;

2. Разбирается для доступа к контактам ТЭНа;

3. Отключаются питающие провода от нагревателя;

4. На мультиметре выбирается режим прозвонки, щупы устанавливаются в соответствующие разъемы «COM» и «VMa»;

5. Касаемся щупами выходных шпилек электронагревателя, каждый своей шпильки;

6. Возможные результаты:

     — Нет сигнала – внутренний токопроводящий нагревающийся стержень, спираль или нить повреждены;

     — Есть сигнал – ТЭН не поврежден, но всё еще возможно КЗ между его контактами, об этом обычно говорят близкие к нулю показатели на экране, в любом случае рекомендуется проверить сопротивление;

Если при прозвонке на дисплее будет «1» и звука зуеммера не последует – устройство повреждено, разрушен, разорван токопроводящий элемент. Именно он нагревается при включении. Чинить его нецелесообразно, обычно он просто меняется на новый.

Если же цепь прозванивается, сигнал идёт, а на дисплей отражает показатели отличные от «1» значит она целая.

Популярные статьи  Перфоратор Makita HR 2470FT

Но радоваться рано, всё еще есть вероятность, что трубчатый электронагреватель неисправен, необходимо определить один из основных его показателей – внутреннее электрическое сопротивление.

Электрическая схема утюга

Для данной модели утюга подойдет как первая так и вторая электрические схемы схема 1, схема 2. В первой схеме схема 1 указаны контрольные точки для проведения поочередной диагностики — для отдельных участков электрической цепи.

Чтобы подробно усвоить материал, распишем, как именно нужно проводить диагностику электрической схемы утюга. Внимательно смотрим на схему схема 1 и поэтапно проверяем отдельные участки схемы:

  • проверяется сетевой шнур, контакты разъема электрической вилки — контакты соединительной колодки А-А1, Б-Б1;
  • проверяется провод от контакта колодки до контакта терморегулятора А1-А2;
  • проверяется нагревательный элемент — ТЭН А4-Б4

и так далее.

Терморегулятор в электрической схеме утюга выполняет как-бы функцию переменного резистора. Только терморегулятором осуществляется включение и отключение за счет контактов биметаллической пластины, где по мере нагревания биметаллической пластины — цепь размыкается и по мере остывания пластины — цепь замыкается. Электрическая схема утюга является одной из самых простых схем, поэтому, дальнейшее описание схемы просто не имеет смысла.

Как проверить ТЭН водонагревателя?

Проверяется бойлер на исправность электронагревателя в порядке, идентичном описанному выше. Единственная особенность этой процедуры заключается в том, что, помимо нагревательного элемента, также нужно проверить терморегулятор. Значение сопротивления исправных ТЭНов водонагревателей в зависимости от марки устройств может составлять от 0,37 до 0, 71 МОм.

Как и было сказано, после диагностики электронагревателя следует проверить, нет ли пробоя на корпусную часть. Как прозвонить нагревательный элемент с помощью мультиметра, мы уже рассказали: нужно установить измеритель в режим зуммера, а затем, касаясь контактов щупами мультиметра, прислушиваться к сигналам, которые издает прибор.

как прозвонить тэн на стиральной машине мультиметром

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Если нет в наличии тестера или мультиметра, или села в мультиметре батарейка типа Крона , то при наличии любого светодиода, а они есть практически во всех бытовых электроприборах и любой батарейки, даже севшей, напряжением от 3 В до 12 В, можно успешно проверить любой ТЭН, в том числе и электрочайника. Если же вам что-то непонятно, пишите мне!

Проверка без прибора

Как работает ТЭН? Он подогревает воду в каждой современной стиралке. Состоит из нагревающей спирали, покрытой специальным изолятором с теплопроводящими свойствами, заключенным в стальную трубку, – она предотвращает попадание внутрь влаги.

Интересно! Чтобы сделать СМ более компактными, изготовители уменьшают детали, в том числе и нагреватель. Чтобы сжать габариты, но при этом обеспечить большую площадь и объем нагрева, ТЭН изготавливается в виде скрученных U-образных дуг.

Мы поговорим о том, как проверить нагревательный элемент в стиральной машине, а именно:

  • Как с помощью тестера проверить сопротивление ТЭНа.
  • Как быстро и просто проверить пробой на корпус стиральной машины.
  • Как самостоятельно проверить ТЭН стиральной машины без прибора.

Если у вас нет так называемого бытового тестера, то есть мультиметра, можно попытаться проверить ТЭН, даже не вскрывая корпус стиральной машины. Присмотревшись к поведению стиралки, можно легко диагностировать выход из строя трубчатого нагревателя:

  1. Не греется вода, не выполняется выбранная программа стирки. Если ваша машинка оснащена дисплеем, будет мигать характерный код ошибки: Индезит – F07, Бош – F19, Канди – Е05, ЭлДжи – НЕ, Самсунг – Е5, Е6. В СМА без экрана о поломке вас оповестят индикаторы. Например, в стиральных машинах Вирпул загорается индикатор «Нет нагрева воды».
  2. Цикл стирки не прерывается, вода греется, но на это уходит гораздо больше времени, чем обычно.
  3. Цикл стирки идет беспрерывно, вода прогревается, но при прикосновении к корпусу машинки вы чувствуете удары током, или срабатывает УЗО.

Если вы обнаружили хотя бы одну из перечисленных выше неполадок, можете не сомневаться, что проблема в нагревателе. Если проверка ТЭНа тестером для вас непосильная задача, обратитесь к мастеру – он быстро определит, стоит ли менять деталь.

Также для проверки ТЭНа без инструментов можно воспользоваться другими известными способами:

  1. Если на корпусе детали вы нашли черные точки, это может говорить о пробоях. Иногда точки не видны из-за накипи, тогда нужно счистить ее, чтобы стопроцентно убедиться в исправности или поломке. Чтобы убрать накипь, замочите ТЭН в концентрированном растворе обычной лимонной кислоты.
  2. Если вы считаете, что нет веских причин для разбора корпуса стиралки, обратитесь к счетчику. Запустите СМА на полную мощность, установив температуру стирки выше 60 градусов. Если скорость подсчета счетчика выросла, то нагреватель греет. Дело в том, что работа нагревателя требует немалой мощности, и если ТЭН не греет, то и счетчик не будет мотать больше.
  3. Осмотрите элемент на наличие вздутий, царапин и других повреждений – это уже будет веской причиной для замены.
  4. Также можно проверить обрыв таким образом: с помощью контрольной лампы (такие используют электрики – ее можно купить и даже изготовить самому).

ТЭН для стиральной машины: замена, как выбрать, проверить

  • E3A Неисправность в цепи датчика реле\nнагревательного элемента
  • Е61 Медленный нагрев воды в баке
  • Е66 Неисправно реле ТЭНа
  • Е68 Высокий ток утечки
  • F1 суб.12 Неисправность обратной связи с ТЭНом стирки
  • F1 суб.14 Контакты реле включения ТЭНа стирки разомкнуты
  • F1 суб.41 Симистор и реле ТЭНа сушки разомкнуты
  • F7 суб.01 ТЭН стирки отсоединен (нет нагрева)
  • F8 суб.01 ТЭН стирки замкнут на корпус
  • F14 Не работает ТЭН сушки (только для СМ с сушкой)
  • F15 Неисправно реле ТЭНа сушки (только для СМ с сушкой)
  • HE ошибки в работе ТЭНа
  • tE Ошибка негрева воды
  • E3 Увеличение времени работы нагревательных элементов
  • HE Ошибка тэна
  • HE1, H1, HE2 Ошибка нагревателя тэна сушки
  • H3 Ошибка нагревателя пара

Какой таймер оттайки холодильника лучше выбрать?

Любой холодильник с системой No Frost и отсутствием цифрового модуля управления имеет таймер оттайки. На данный момент их существует больше 10 разновидностей и .

Warning: Undefined array key «user» in /var/www/u0444574/data/www/texnomag.ru/application/views/manual/one_manual_view.php on line 67

Warning: Undefined array key «user» in /var/www/u0444574/data/www/texnomag.ru/application/views/manual/one_manual_view.php on line 67

как прозвонить тэн на стиральной машине мультиметром

Проверка утечки тока ТЭН

В первую очередь поиск причины неисправности необходимо начинать с проверки на утечку тока. Обычно, если такое происходит, сразу при включении в сеть срабатывает УЗО или дифференциальный выключатель и линия обесточивается. Поиск утечки выполняется в следующим образом:

1. Отключаем проверяемый электроприбор из розетки;

2. Разбираем его, чтобы получить доступ к клеммам электронагревателя;

3. Включаем на мультиметре режим прозвонки и вставляем щупы в разъемы «COM» и «VMa»;

4. Прозваниваем сперва один контакт на корпус устройства, затем другой;

5. Возможные результаты:

— Есть сигнал, на дисплее показатель близкий к «0» – ТЭН неисправен;

— Нет сигнала, на дисплее «1» – утечки нет;

К сожалению, прозвонив таким образом, вы не всегда сможете обнаружить пробой. Довольно часто, выявляет это только специализированный тестер – мегаомметр, который проверяет цепи высоким напряжением. Мелкие повреждения изоляции выявляются только так. Мультиметр поймает лишь явные дефекты, например, когда фазный проводник касается нулевого.

Нередко, утечку поможет выявить замер на включённом ТЭНе. Но я не советую этого делать, если вы не уверены в своих навыках работы с электрооборудованием на все 100%.

Если вы обнаружили утечку, связь между одним из контактов и корпусом – нужно искать место пробоя. Я советую отсоединить питающие провода от электронагревателя и сделать замер без них. Тогда вы поймёте, виноват нагревательный элемент или другие элементы цепи питания.

Если же проблема не обнаружена, продолжаем диагностику:

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Проект электрики дома — типовые проекты электроснабжения частного дома
как прозвонить тэн на стиральной машине мультиметром
