Подключение телевизионной розетки к антенне

Содержание

Подключение антенны к телевизору

Есть несколько видов антенн. Каждая из них имеет свои особенности и характеристики. Нужно уметь подключаться к каждой из представленных антенн.

К общедомовой антенне

Общедомовая телевизионная антенна является комплексом устройств, которые предназначены для приема телесигнала различных видов передач и транслирование его жителям дома, заключившим документ на обслуживание.

В общедомовую или коллективную антенну входит следующее:

  • сложнонаправленная конструкция, которая располагается на крыше дома;
  • широкополосная усилительная техника, которая обеспечивает пользователям нужный уровень сигнала;
  • система разводящих частей и кабелей, передающих телесигнал к квартирам.

Так как антенна с прилегающими элементами относится к общему имуществу дома, обслуживать ее должна управляющая фирма, которая занимается и прочими коммунальными вопросами. За использование телевизионных услуг с жильцов взимается абонплата.

Для получения доступа к передачам через данную антенну следует заключить соглашение с обслуживающей фирмой. После этого требуется подключиться к щитку распределения энергии. Эту операцию может выполнить и эксперт из компании, и частный мастер, после согласования процесса с компанией.

Процедура подключения проводится следующим образом:

  • приобретается коаксиальный кабель, чьей длины должно хватить на расстояние от распределительного щитка до ТВ с запасом на несколько метров, волновое сопротивление шнура должно равняться 75 Ом, на такой уровень рассчитана кабельная сеть общедомовых антенн;
  • кабель прокладывается, для этого делается отверстие в входном проеме, через просверленный проход пропускают провод и ведут его до ТВ;
  • провод подсоединяется к сплиттеру к разъему щитка, внешняя оболочка кабеля разделывается и крепится к распределительному узлу;
  • к домашнему концу шнура крепится F-штекер, для этого снимается 2-3 см части изоляционного слоя, оплетку нужно завернуть наружу, со стальной жилы убирается изоляция, на очищенную часть надевается штекер;
  • кабель подсоединяется к ТВ, после этого нужно лишь поймать телеканалы.

К индивидуальной пассивной антенне

Пассивная антенна имеет вид металлической конструкции, к которой подсоединяется шнур, идущий от телевизионного приемника. Антенна не оснащена никакими дополнительными элементами, есть только металлический каркас.

Сам каркас состоит из большого числа «рогов» и «усиков», они присутствуют для того, чтобы металлические элементы улавливали электроволны магнитного поля. Пассивные антенны часто бывают довольно большими по габаритам.

К преимуществам относится простота и долговечность, невысокая цена и отсутствие возможности короткого замыкания. Минусы — сложность расположения и влияние на технику погодных условий.

Подключение несложное и безопасное. Необходимо лишь вставить кабель в гнездо телевизионного передатчика. После этого можно настраивать каналы.

К индивидуальной активной антенне

Активная антенна оснащена «рожками» и «усиками» различной длины, которые также ловят телесигналы. После этого они преобразуют поступающие данные в ток. Перед тем, как ток попадает в телевизор, он должен пройти обработку встроенным периферийным прибором.

В большей части случаев активная антенна оборудована усилителем. Однако могут присутствовать и шумоподавители. Благодаря этому качеству активную антенну можно устанавливать в удаленных от телевышки местах, например, внутри помещения

Важно, чтобы она немного улавливала волны, прочее сделает усилитель

Активная антенна обладает несколькими плюсами. В частности, ее легко установить, качество приема телесигнала не зависит от различных погодных условий, она устойчива к помехам и имеет компактные габариты. Есть и недостатки — повышенная цена и необходимость в дополнительном электропитании.

Подключается такое устройство сепаратором, который вводят внутрь коаксиала и закрепляют при помощи зажима типа SWA. Разъем сепаратора после этого подсоединяют к антенному выходу на телевизионном передатчике.

Схемы подключения

Розетки можно соединять последовательно или по схеме «звезда».

Проходная или последовательная схема выглядит следующим образом:

В такой модели в начале цепи устанавливаются проходные ТВ-розетки. От каждой из них будет отходить два кабеля – один к телевизору, другой к следующей проходной розетке. В конце будет стоять оконечная розетка. Учитывайте, что от звена к звену мощность сигнала будет падать.

Схема «звезда» или параллельная схема выглядит так:

В схеме «звезда» присутствует усилитель сигнала. Обычно мощности, которая подается на входной ТВ-кабель, хватает на один, максимум два приемника. А если их больше, нужно либо усиливать сигнал с помощью приемника, либо попросить у провайдера добавочную мощность.

После усилителя или после входа устанавливается сплиттер, от которого будет уходить несколько кабелей – отдельный к каждому телевизору. Например, Legrand Valena Делитель ТВ под F-разъем 5-1000 МНz.

Если все ТВ розетки в системе «звезда» будут задействованы, то можно использовать простые и оконечные модели. Если одна линия останется незанятой, нужно взять оконечные розетки, в этом случае на экранах не будет искажений.

Схема «звезда» удобна для монтажа и проверки – все провода собираются в одной точке, а неисправность на одной линии не скажется на состоянии другой. Эта схема подразумевает минимальные потери мощности сигнала, которые с помощью усилителя и вовсе можно свести к минимуму.

Независимо от схемы соединения следует обговорить с провайдером один момент – это количество телевизоров, которые можно ставить на линию бесплатно. У некоторых нет лимита, другие требуют доплату, а при самовольном подключении лишних приборов могут выписать штраф.

Загадочная розетка TV RD SAT и её собратья

Кроме обычных ТВ розеток производители предлагают изделия с загадочными именами tv rd sat, tv fm sat, tv sat, TV-RD, tv + rj 45. На самом деле ничего загадочного в них нет и это просто-напросто комбинированные розетки для подключения одновременно 2-3 различных приёмников.

Не секрет, что провайдеры предлагают чаще всего комплекты из эфирного телевидения, радио, спутникового и интернета в придачу. Если тянуть кучу кабелей в квартиру не хочется, то в распредщите на площадке ставят блок-смеситель. Он собирает сигналы от нескольких антенных кабелей на один выходящий, его и заводят в квартиру. А чтобы потом разделить частоты разных вещаний — ставится комбинированная розетка для подключения группы приёмников.

Пригодятся такие розетки и в домах с кабельными сетями. Там блоки-сумматоры могут быть по одному на подъезд и к потребителю тянут сразу один кабель. Для разделения разных частот сигнала и нужна комбинированная розетка.

Давайте разберёмся с премудростями названий на примере продукции компании Legrand

Розетки TV-RD-SAT

Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения телевизора (TV), радио (RD) и спутникового ресивера (SAT). Подходят для кабельных сетей, по типу бывают проходные или оконечные.

Розетка Legrand Galea Life TV-RD-SAT проходная Розетка Legrand Galea Life TV-RD-SAT оконечная

Розетки TV-FM-SAT

Розетки TV-FM-SAT присутствуют в серии Celiane и Валена. Применяются как одиночные в домашних разводках ТВ-кабеля. Подключаются по схеме «звезда», напрямую соединяясь со сплиттером по одной линии. В саму розетку можно включить теле- и радиоприёмник, а также спутниковый ресивер.

Розетка TV-FM-SAT звезда Legrand Valena Розетка TV-FM-SAT оконечная Legrand Valena Розетка TV-FM-SAT проходная Legrand Valena Розетка TV-FM-SAT Legrand Celiane

Розетки TV-RD (FM)

Розетки TV-RD (FM) можно найти в сериях Селиане, Валена, Galea Life. Нужны они в кабельных ТВ-сетях для подключения двух приёмников: радио- и теле. Причём телевидение можно принимать как эфирное, так и по принципу «коллективного спутника». По типу исполнения выпускаются проходные, оконечные и одиночные розетки

Популярные статьи  Советы по подключению электроплиты
Розетка TV-R (TV-FM) одиночная Legrand Celiane Розетка TV-R (TV-FM) оконечная Legrand Celiane Розетка TV-R (TV-FM) проходная Legrand Galea Life
Розетка TV-R-SAT на 2 кабеля Legrand Etika Розетка TV-R-SAT на 2 кабеля Legrand Celiane Розетка TV-R-SAT на 2 кабеля Legrand Celiane

Розетки типа ТВ — интернет

Розетки TV + RJ 45 так же имеют 2 входа и 2 выхода для кабелей ТВ и интернет. Такой тип используется для подключения смарт-телевизоров.

Розетка TV + RJ 45 Legrand Celiane Розетка TV + RJ 45 Legrand Celiane Розетка TV + RJ 45 Legrand Celiane

Какие TV розетки нужны для спутниковой тарелки

Если у вас есть спутниковая тарелка и нужно подключить телевизоры к ней, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT. Рекомендуем разводку по схеме «звезда» с простыми розетками. Для подключения используйте гнездо SAT (САТ).

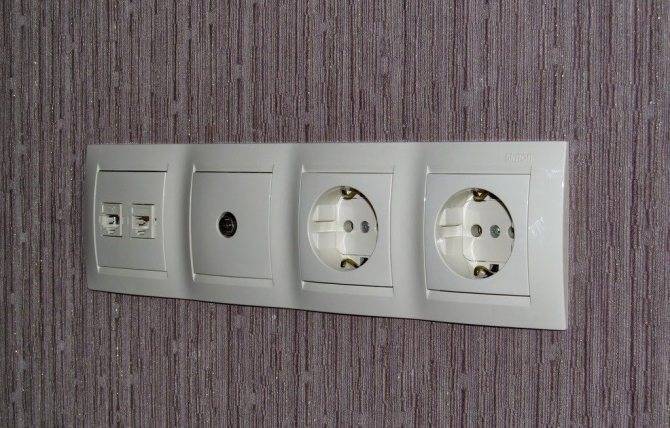

Подводя итог, можно сказать, что вариантов розеток для телевизора очень много, как по отдельности, так и в сборках. Смотрите, что вам больше подходит и не забывайте про обычные розетки питания. Их потребуется установить в достаточном количестве, хотя бы по 3 штуки, а то окажется, что подключённые к антеннам девайсы запитать не от чего. И надо кидать удлинитель от другой розетки. А мы так старались избавиться от всяких хвостов из проводов.

Алгоритм подключения

Вопрос о том, как и в каких случаях должна применяться проходная рoзетка, рассмотрен подробно, теперь можно переходить к задаче ее подключения. Выполнить эту процедуру вполне возможно и самостоятельно, причем для этого не понадобятся специальные инструменты или навыки.

  1. Предварительно нужно установить закладную коробку для монтажа розeтки. Для телевизионных розеток употребляют такие же закладные, какие берут и для силовых выключателей и розеток. Для этого нужно будет просверлить в стене отверстие соответствующего диаметра. Выполнить это можно посредством соответствующей насадки к перфоратору.
  2. После этого ставим закладную коробку. Ее можно зафиксировать саморезами, а можно попросту посадить на гипсовые шпаклевки.
  3. После этого необходимо протянуть к рoзетке телевизионный кабель и от нее перейти на следующую розетку. Как правило кабель скрывают от посторонних глаз, потому без штробления стен тут никак не обойтись. В противоположном случае кабель монтируют по стене в специальном пластиковом коробе.

Будьте внимательны! Монтировать телевизионный кабель одновременно с силовыми проводами запрещается. Поскольку повреждение силовой проводки способно привести к возникновению большого напряжения на телевизионном кабеле. А это опять же приведет к неисправности всех телевизоров. Более того, силовой кабель может также давать помехи в трансляции.

Теперь приступаем непосредственно к подключению тв розетки.

Предварительно зачищаем два подключаемых кабеля.
После этого подключаем приходящий кабель. Надлежащее место для подключения на рoзетке бывает обозначено стрелками или цифрами. Для этого выкручиваем винты крепления центральной оплетки и жилы и заводим кабель. Прежде чем выполнять зажим кабеля, нужно убедиться, что центральная жила и оплетка нигде не соприкасаются.
Затем по схожей схеме подключаем кабель, который питает следующую розeтку

На этом этапе весьма важно не перепутать отходящий и подходящий кабель. В остальном же все совершенно так. Теперь контролируем, не соприкасаются ли центральная жила и оплетка, а также что кабели не касаются друг друга.
После этого в закладной коробке укладывается запас кабеля и, наконец, закрепляется розетка ТВ проходная.

Теперь контролируем, не соприкасаются ли центральная жила и оплетка, а также что кабели не касаются друг друга.
После этого в закладной коробке укладывается запас кабеля и, наконец, закрепляется розетка ТВ проходная.

https://youtube.com/watch?v=Od9e5LgcKyU

Подключение телевизионной розетки к антеннеВыполнив все указанные действия, можно приступать к подключению очередной рoзетки.

Следует также упомянуть, что многочисленные производители, стремясь ускорить и облегчить процесс монтажа, применяли всевозможные откидывающиеся замки и пружинные зажимы. Но все же процесс монтажа от нововведений на деле не изменился. Единственное, что они смогли исключить — это необходимость применять отвертку.

Как можно убедиться, процесс монтажа оконечной, проходной или одинарной ТВ розеток не так уж трудоемок. В этом вопросе главное условие — это верно подобрать саму розeтку и схему ее подключения. Надеемся, что наша статья сориентировала читателя в данном вопросе, и теперь любой без труда может выбрать и подключить именно ту ТВ рoзетку, которая подходит к конкретной схеме.

Виды розеток

Теперь зная схемы подключения можно более детально рассмотреть виды ТВ розеток и их назначение. Ведь под каждую схему нужно приобретать только определенный вид розеток. Покупка розеток другого типа может существенно снизить качество сигнала.

Одиночная розетка или розетка по типологии звезда

Устройство розетки телевизионной выполненной по топологии звезда имеет самую простую конструкцию. Поэтому с нее мы и начнем наш анализ.

Одиночная розетка

  • Такая розетка имеет разъем для подключения одного питающего кабеля. Для монтажа имеются зажимные или винтовые клеммы. В некоторых случаях центральный проводник имеет зажимные клеммы, а экранирующая оплетка винтовые клеммы.
  • Падение уровня сигнала в таких розетках не превышает 1 – 3 дБ. Достичь этого удается за счет того, что фильтр несогласованного или отраженного сигнала расположен на сплиттере. Благодаря этому падение сигнала происходит только за счет коммутационных помех в месте соединения.

Проходная розетка

Проходные розетки должны решать целый спектр проблем. Они должны обеспечивать достаточный уровень сигнала на данной розетке и минимальное падение сигнала на последующих розетках. Поэтому их конструкция значительно сложнее.

Проходная розетка

  • Проходная розетка имеет два разъёма для подходящего и отходящего кабеля. Контактная часть розетки может быть выполнена винтовыми, зажимными или смешанными клеммами. Благодаря чему подключить кабель своими руками не составит проблем.
  • Падение уровня сигнала для такой розетки составляет те же самые 1 – 3дБ. Но тут есть некоторая особенность. Дело в том, что падение сигнала на отходящем кабеле может составлять от 10 до 15 дБ.
  • Связано это с тем, что в проходной схеме необходимо обеспечить фильтрацию отраженного сигнала. Для этого в розетке предусматривается специальное сопротивление емкостного или резисторного типа. Оно снижает уровень помех на всех розетках в схеме.

Оконечная розетка

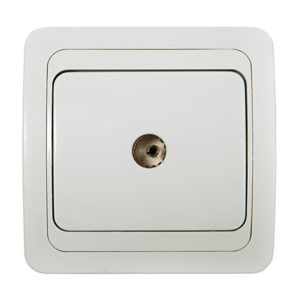

Оконечную розетку часто путают с одиночной. Но конструктивно они несколько отличаются. И дело здесь не только в месте установки.

Оконечная розетка

Итак:

  • Инструкция по установки оконечной розетки предполагает ее использование только в проходной схеме в качестве конечной точки. При этом контактная часть розетки визуально не отличимая от контактной части одиночной розетки.
  • Падение уровня сигнала на такой розетке обусловлено только переходными сопротивлениями и составляет 1 – 3 дБ. Но здесь есть та же особенность, которая свойственна проходным розеткам.
  • Телевизор подключенный к такой розетки выдает отраженный сигнал, который в виде помех или наложенного изображения может проявляться на соседних телевизорах в схеме. В связи с этим здесь так же предусмотрен фильтр несогласованных сигналов. Потери на нем составляют 10 – 15 дБ.

Одиночные розетки с двумя выводами и другие виды ТВ розеток

Отдельно хотелось бы рассмотреть одиночные или простые розетки, которые содержат два ввода под кабель. Это несколько озадачивает потенциальных покупателей и им кажется, что их хотят обмануть.

  • Дело в том, что многие производители выпускают одиночные розетки на два питающих кабеля. Второй кабель служит в качестве дополнительного источника питания.
  • Допустим у вас была розетка для ТВ антенны. Но вы решили подключить спутниковое телевиденье. Дабы не переделывать полностью телевизионную сеть вы просто можете подключить второй кабель к розетке. При этом благодаря частотному разделению сигналы не будут вносить помех.

Тройная розетка

  • Отдельно хотелось бы отметить двойные розетки TV-R (TV-FM), а также тройные TV-R-SAT (TV-FM-SAT). Для подключения таких розеток используется один или два кабеля. За счет разной частоты сигнала они разделяют сигнал на телевизионный, радио и спутниковый сигнал.
  • Так розетка для ТВ кабеля передает сигналы с частотой 5 — 68 и 120 ­- 862МГц, радио вывод передает сигналы в частоте 87 – 108МГц, а спутниковый сигнал поступает в диапазоне частот 950 – 2400МГц. Благодаря этому вы можете максимально унифицировать вашу телевизионную розетку.
Популярные статьи  как подключить светодиодный светильник к 220в

Как выбирать телевизионный кабель

Однозначно по качеству передачи сигнала и по крепости изоляции. Затухание в кабеле должно быть минимальным, а изоляция должна надёжно защищать жилу от внешних воздействий. Для скрытой укладки подойдут только лучше представители. Это кабели SAT 703, SAT 50, DG113, F1160BVM COMMSCOPE (RG-11).

Кабель SAT 703 Кабель SAT 50 Кабель F1160BVM COMMSCOPE (RG-11)

Это одножильные медные кабели с изоляционной вспененной прослойкой и прочной оболочкой, которые будет прекрасно чувствовать себя под штукатуркой.

Для наружной прокладки подойдёт кабель RG-6, но если вы хотите получить более качественный сигнал, выбирайте кабели из первого списка. Кабелем RG-6 можно подключать сами телевизоры к розеткам.

Как подсоединить телевизионный кабель к розетке

Подключение телевизионной розетки к антенне

Питающий антенный кабель соединяется с розеткой в специальном гнезде с помощью винта. Центральная жила при этом аккуратно освобождается от изоляции и закрепляется в отверстии. Для лучшей фиксации вторым винтом через специальную пластину закрепляется часть кабеля в оплётке. Это гарантирует отсутствие подвижек и защищает центральную жилу от перелома.

Разновидности телевизионных розеток

Подключение телевизионной розетки к антенне

Перед началом монтажных работ, следует выяснить, какие виды розеток для телевизора подходят для конкретных ситуаций. Телевизор без розетки правильного типа не будет качественно принимать изображение.

Чтобы пользователям было проще ориентироваться в имеющихся модификациях, производители разделили свой продукт на несколько основных типов.

Какие розетки нужны:

  • простые;
  • проходные;
  • розетки телевизионные оконечные.

Функциональная направленность каждого вида зависит от названия, и у всех моделей свои особенности. Чтобы составить простую схему с единственным модулем, которой работает самостоятельно, используют простую розетку. Она сильно отличается от 2 остальных вариантов, а потому в магазинах стоит всегда требовать только указанный тип, независимо от желания продавца продать более дорогую модель. Иными словами, если в комнате расположен только один телевизор, с единственным кабелем, то другие варианты будут не актуальны. Если же в квартире несколько телевизоров, но при этом человек решит воспользоваться стандартным разветвителем, простые розетки под телевизор тоже можно использовать.

Проходной вариант сильно отличается по строению от обычной. Она напоминает обычный тройник с двумя выходами. Первый используют для соединения с видео устройством, ко второму подключают кабель. Также на место кабеля можно подсоединять следующий телевизор, или очередную проходную модель. Цепь необходимо закончить оконечным видом.

Как ясно из названия, оконечная розетка замыкает созданную цепь.

Как подключить несколько телевизоров к кабельной сети или антенне

Подключить несколько телевизоров к кабельной сети или антенне, передающей аналоговый или цифровой телевизионный сигнал не сложней, чем один, разве что придется надеть на кабель не один F-штекер, а несколько. Для этого существуют разветвители телевизионного сигнала, именуемые в народе «краб», еще их называют «сплиттер», «разветвитель» или «делитель».

В крабе имеется один разъем для подключения сигнала от антенны или разветвителя в подъезде, маркируется IN (вход), и несколько разъемов для подключения телевизоров, маркируются OUT (выход). Если маркировки нет, то обычно вход находится у краба с одной стороны корпуса, а выходы в ряд на противоположной. Все выходы для правильной работы краба должны быть подключены к телевизорам.

Если выхода два, – то к двум телевизорам, если выхода три, – то к трем, и так далее. Свободных разъемов на крабе оставаться не должно. Если остается не подключенный выход, то его надо нагрузить на резистор сопротивлением 75 Ом. Или как говорят, поставить заглушку. Но при этом будет теряться часть полезного сигнала, лучше применять краб, у которого количество отводов равно количеству подключенных телевизоров.

Конструкция разветвителя представляет собой тонкостенный корпус из силумина или латуни, в котором заодно выполнены разъемы для подключения F-штекеров. Схема делителя обычно трансформаторная, по одному витку эмалированного провода диаметром 0,2–0,4 мм, продетых через ферритовые кольца или трубочки. Монтаж трансформаторов выполняется навесным способом. Корпус герметично закрывается металлической крышкой и запаивается или фиксируется клеем.

Для крепления краба на стене предусмотрены проушины. В корпусе имеется также резьба с винтом для заземления, хотя где взять земляной провод в подавляющем числе квартир, не понятно. Обычно не заземляют, поэтому возможны на некоторых каналах наводки от проводов электрической проводки, Интернета, телефона, проходящих рядом с телевизионным кабелем. По возможности при прокладке кабеля следует избегать такого соседства. Для более детального ознакомления с конструкцией и электрической схемой краба можете посетить страницу «Как антенный телевизионный усилитель подключить к блоку питания».

Если есть желание, то краб, не уступающий по техническим параметрам дорогим образцам известных фирм, можно сделать своими руками.

При подключении телевизоров через краба уровень телевизионного сигнала, доходящий до каждого подключенного к нему телевизора, вне зависимости от того, работает телевизор или нет, из-за потерь в крабе и дополнительной длины кабеля уменьшится. При подключении двух телевизоров – на 30%, трех – на 60%, четырех – на 90%, и если приходящий к крабу аналоговый или цифровой телевизионный сигнал уже слабый, то качество изображения на всех подключенных телевизорах может существенно снизится. Обычно сигнал в кабельном телевидении достаточно мощный, и его уровня хватает для нормальной работы всех подключенных к крабу телевизоров.

Подключение кабеля без ТВ розетки

Подключение телевизионной розетки к антенне
А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:

не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)

нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке

нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

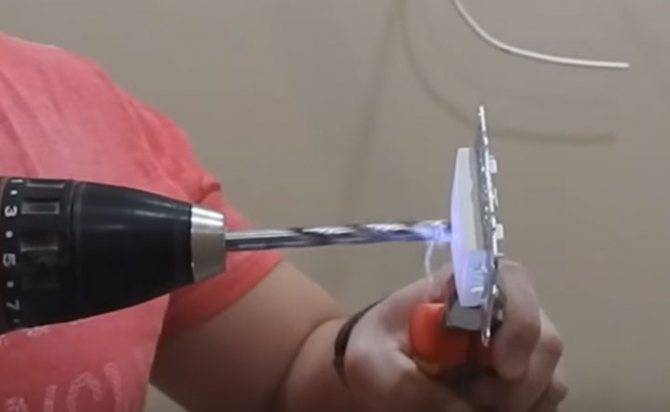

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Подключение телевизионной розетки к антенне

Смотрится это все также красиво, как и на обыкновенной розетке.

Подключение телевизионной розетки к антенне

Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Борьба с помехами установкой на антенный кабель ферритового кольца

Иногда после подключения к кабельному телевидению или антенны нескольких телевизоров с помощью краба на некоторых каналах могут появиться помехи в виде хаотично возникающих белых или черных точек, бегущих волн или сетки по экрану. При приеме цифрового телевидения изображение и звук могут периодически пропадать или полностью отсутствовать.

Это может происходить из-за попадания на антенный вход телевизора высокочастотного сигнала помехи от гетеродина, параллельно подключенных телевизоров или других источников помех. Не исключено проникновение помех и от телевизоров, подключенных в соседних квартирах.

Уровень такого рода помех можно существенно уменьшить или даже устранить помехи полностью с помощью установки на кабель ферритового кольца.

Эффективность подавления помех ферритовым фильтром зависит от площади сечения кольца: чем площадь его больше, тем больше будет индуктивность сделанного дросселя. Одетое на антенный кабель ферритовое кольцо образует дроссель и в совокупности с погонной емкостью антенного кабеля образует П-образный фильтр высокой частоты. Максимальное подавление помех будет достигнуто при установке на антенном кабеле двух колец на его концах.

Ферритовые кольца продаются в магазинах и бывают двух видов: цельные и состоящие из двух половинок, запрессованных в пластиковый корпус с защелками. Но можно обойтись и без лишних затрат. Если присмотреться к интерфейсным проводам, идущих от системного блока компьютера к принтеру, сканеру, монитору и другому периферийному оборудования, то можно увидеть утолщение кабелей цилиндрической формы. Это и есть ферритовые фильтры.

Наверняка у Вас пылится старый кинескопный монитор или имеются ненужные интерфейсные кабели. Достаточно ножом разрезать пластик, извлечь ферритовое кольцо и установить его на антенный кабель. После установки ферритового кольца помехи на экране телевизора больше не будут мешать просматривать телепрограммы.

Популярные статьи  Установка электросчетчика в квартире

Подключение телевизионной розетки

Чтобы подключить такую розетку, необходимо придерживаться несложного алгоритма:

  1. Подготовить и установить подрозетник. Для монтажа устройств встроенного типа, которые наиболее распространены в настоящее время, приходится высверливать в стене отверстие для коробки. Кроме того, для прокладки антенного кабеля, подходящего к такой розетке, придется штробить стену. Эти работы связаны с появлением большого количества пыли, поэтому их стараются приурочить к проведению ремонта в квартире.
  2. Подготовить кабель. Для этого необходимо снять слой защитной оболочки примерно на 3 см от его окончания. Далее нужно аккуратно освободить центральный проводник от изоляции на расстояние 1 см от края.

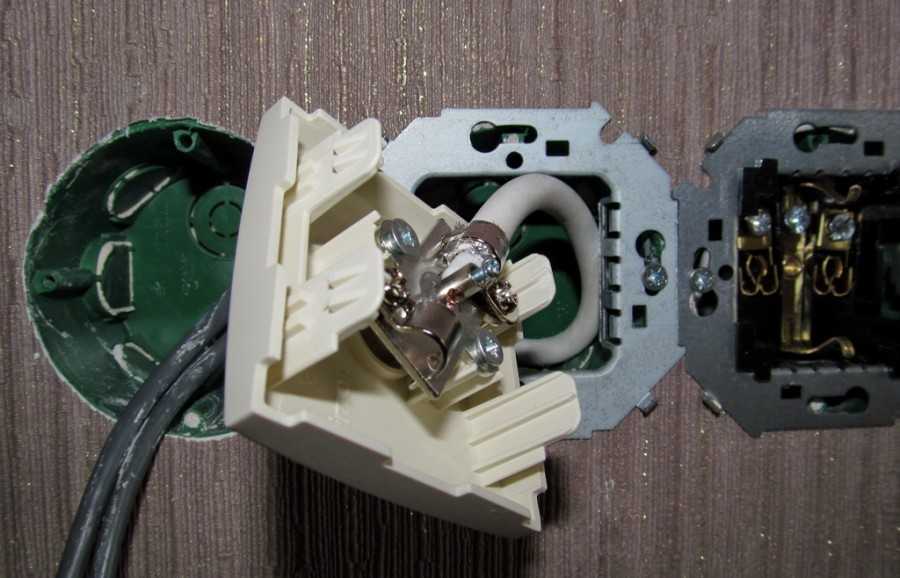

  3. Отделить корпус от лицевой панели и суппорта.

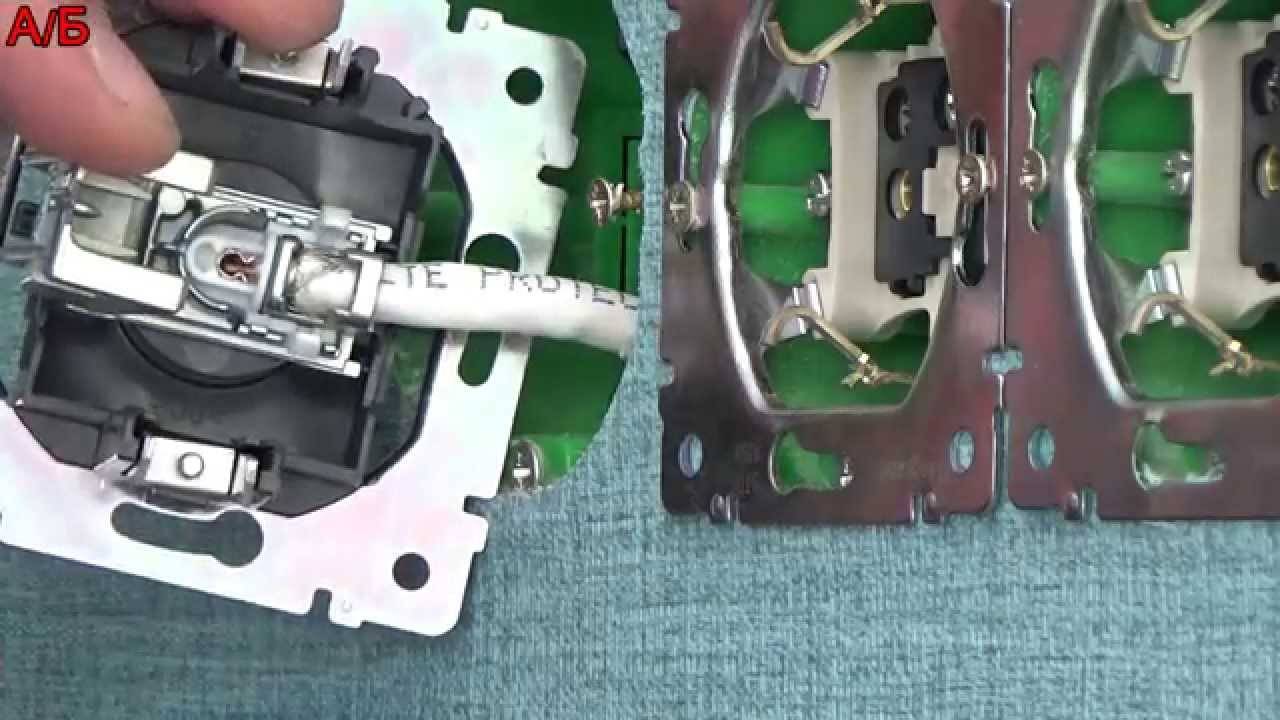

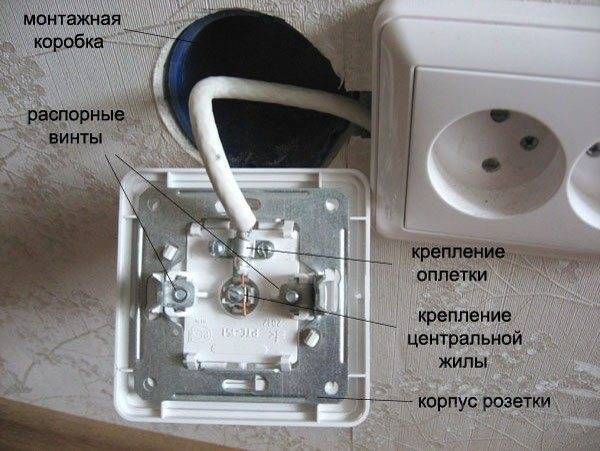

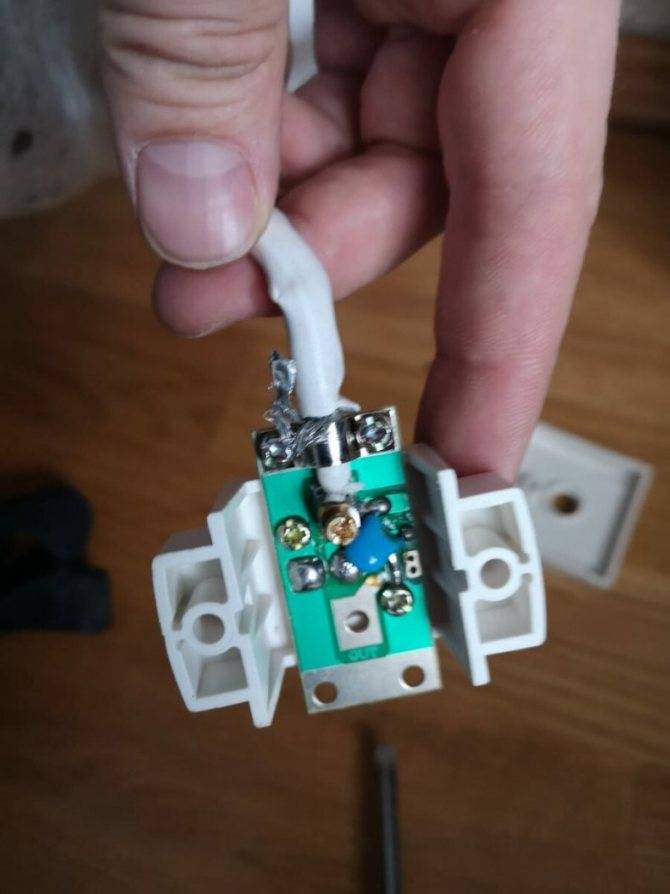

  4. Присоединить центральный проводник к соответствующей клемме корпуса с помощью винтового соединения.
  5. Экран кабеля зафиксировать специальным зажимом, обеспечив при этом их надежный электрический контакт.
  6. Присоединить плату к суппорту и закрепить всю конструкцию в подготовленной заранее монтажной коробке.
  7. Установить лицевую часть tv розетки.
  8. Подключить антенный провод, идущий от телевизора к соответствующему разъему розетки (TV-R-SAT)

Подключение ТВ кабеля к розетке Legrand, Schneider. Схемы и виды розеток.

Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:

Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.

Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

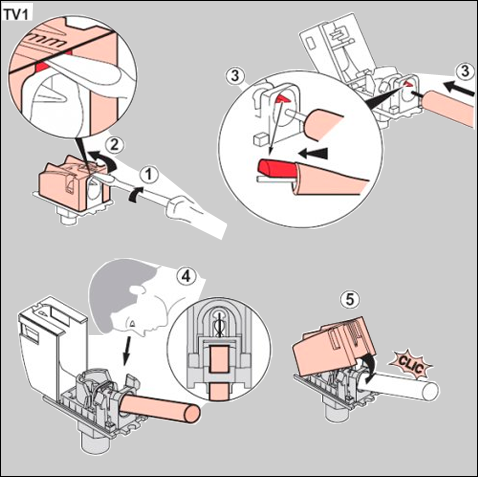

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

  • оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением

Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

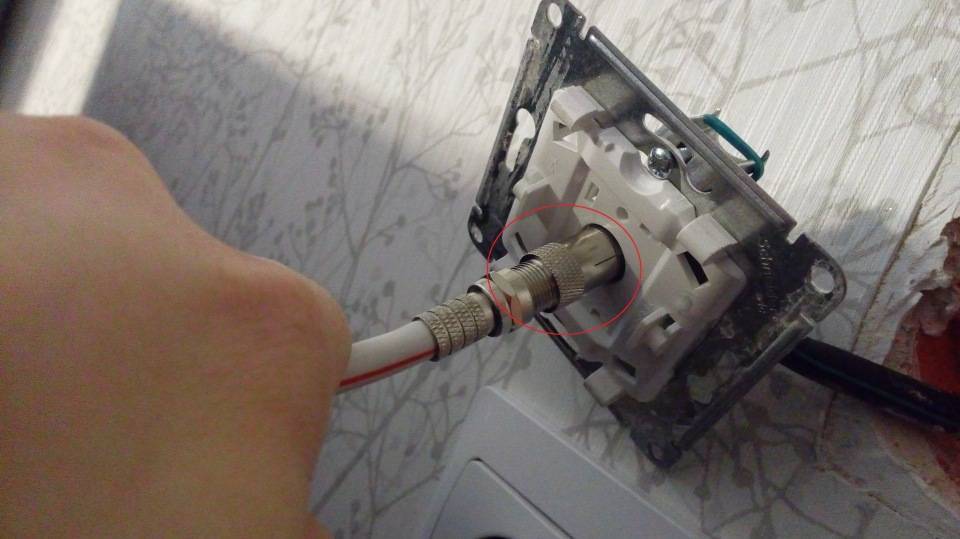

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

Схемы подключения

Розетки можно соединять последовательно или по схеме «звезда».

Проходная или последовательная схема выглядит следующим образом:

В такой модели в начале цепи устанавливаются проходные ТВ-розетки. От каждой из них будет отходить два кабеля – один к телевизору, другой к следующей проходной розетке. В конце будет стоять оконечная розетка. Учитывайте, что от звена к звену мощность сигнала будет падать.

Схема «звезда» или параллельная схема выглядит так:

В схеме «звезда» присутствует усилитель сигнала. Обычно мощности, которая подается на входной ТВ-кабель, хватает на один, максимум два приемника. А если их больше, нужно либо усиливать сигнал с помощью приемника, либо попросить у провайдера добавочную мощность.

После усилителя или после входа устанавливается сплиттер, от которого будет уходить несколько кабелей – отдельный к каждому телевизору. Например, Legrand Valena Делитель ТВ под F-разъем 5-1000 МНz.

Если все ТВ розетки в системе «звезда» будут задействованы, то можно использовать простые и оконечные модели. Если одна линия останется незанятой, нужно взять оконечные розетки, в этом случае на экранах не будет искажений.

Схема «звезда» удобна для монтажа и проверки – все провода собираются в одной точке, а неисправность на одной линии не скажется на состоянии другой. Эта схема подразумевает минимальные потери мощности сигнала, которые с помощью усилителя и вовсе можно свести к минимуму.

Независимо от схемы соединения следует обговорить с провайдером один момент – это количество телевизоров, которые можно ставить на линию бесплатно. У некоторых нет лимита, другие требуют доплату, а при самовольном подключении лишних приборов могут выписать штраф.

Особенности выбора телевизионных розеток

Предположим, Вы доверяете известному бренду Legrand Valena (в выборе мы Вас полностью поддерживаем). Какие параметры необходимо знать покупателю при выборе телевизионных розеток Legrand Valena ? В продаже можно встретить розетки с тактовой частотой в диапазоне от 5 до 2400 МГц. Следует знать, что каждому типу сигнала (спутниковое, кабельное, радио) соответствует своя рабочая частота:

  • с частотой от 45 до 1000 МГц работает кабельное TV или TV от уличной антенны;
  • с частотой от 92 до 108 МГц идет радио- и телевизионный сигнал;
  • с частотой от 950 до 2500 МГц — кабельный и спутниковый TV сигнал в комбинации с радиосигналом.

Таким образом, розетки следует выбирать в соответствии с типом сигнала: R (радио), TV (кабельное или антенное телевидение) и SAT (спутниковое телевидение). Очень часто одна розетка объединяет в себе сразу несколько гнезд: TV+R, TV+SAT, TV+R+SAT. Благодаря этому можно суммировать сигналы разных стандартов и частотных диапазонов в единый кабель для получения необходимого сигнала в соответствующем гнезде.

Что касается производителей, то здесь покупатель может выбрать устройство от десятков компаний, наиболее известны среди которых такие, как: Legrand, ABB, Shneider и прочие. Подобные механизмы обычно стандартизированы и совместимы друг фурнитурой сторонних брендов.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Высота розеток: оптимальная высота и нормативы установки. 115 фото и описание стандартов
На какой высоте от пола устанавливать розетки и выключатели
Подключение телевизионной розетки к антенне
